BEDIENUNGSANLEITUNG NOXON dRadio 100 TERRATEC

CE/FCC Konformitätserklärung

Wir: TERRATEC Electronic GmbH · Herrenpfad 38 · 41334 Nettetal · Deutschland erklären hiermit, dass das Produkt:

NOXON dRadio 100 (DAB+/DAB/FM Radio)

auf das sich diese Erklärung bezieht, mit den folgenden Normen bzw. normativen Dokumenten übereinstimmen:

• EN 55022:1998 + A1:2000 + A2:2003, CLASS B
• EN 55024: 1998 + A1:2001 + A2:2003
• EN 61000-3-2:2000, Class A
• EN 61000-3-3:1995+A1:2001
• IEC 61000-4-2:2001
• IEC 61000-4-3:2002+A1:2002
• IEC 61000-4-4:2004
• IEC 61000-4-5:2001
• IEC 61000-4-6:2003+A1:2004
• IEC 61000-4-8:2001
• IEC 61000-4-11:2004

Folgende Betriebsbedingungen und Einsatzumgebungen sind vorauszusetzen: Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe. Damit sind die grundlegenden Schutzanforderungen der EMV Richtlinie 89/336/EEC erfüllt.

Die CE-Konformität wurde nachgewiesen. Im Rahmen der R&TTE Directive (1999/5/EC) entspricht das Gerät einer Funkanlage der Klasse 1 (Commission Decision 2000/299/EC). Zudem erfüllt es die Normen FCC Part 15, Subpart B, Class B, sowie ANSI C63.4:2003.

NOXON

Inhalt

CE/FCC Konformitätserklärung 2

Wichtige Hinweise 4

Herzlich willkommen! 5

Lieferumfang 5

Übersicht....6

Vorderseite....6

Rückseite 6

Bedienfeld 7

Anschließen 7

Bedienen 7

DAB+/DAB Sender empfangen 7

FM/UKW Sender empfangen....8

Weitere Bedienhinweise....8

Einstellen....9

Das DAB-Menü 9

Das FM-Menü 9

Das Konfigurations-Menü. 9

Wichtige Hinweise

Dieses Gerät wurde so entwickelt und hergestellt, dass es die persönliche Sicherheit nicht gefährdet. Unsachgemäßer Gebrauch kann zu einem elektrischen Schlag oder Bränden führen. Die in diesem Gerät integrierten Schutzvorrichtungen schützen Sie nur, wenn Sie bei Installation, Verwendung und Wartung folgende Anweisungen beachten:

• Bitte lesen Sie diese Bedienungsanleitung vollständig.
• Beachten Sie alle Warnungen und Anweisungen.
• Verwenden Sie das Gerät nicht in der Nähe von Wasser.
• Säubern Sie es nur mit einem trockenen Tuch. Verwenden Sie keine Flüssigkeiten!
• Verdecken Sie keine Lüftungsöffnungen. Installieren Sie das Gerät gemäß den Anweisungen in diesem Handbuch.
• Installieren Sie das Gerät nicht in unmittelbarer Nähe von Wärmequellen, wie Heizkörpern, Öfen oder anderen Geräten, die starke Hitze erzeugen.
• Verlegen Sie alle Kabel so, dass niemand darauf treten kann und sie nicht eingeklemmt werden; vor allem nicht am Stecker, an der Steckdose oder an der Stelle, wo das Netzkabel aus dem Gerät herausgeführt ist.
• Ziehen Sie das Netzkabel des Geräts bei Gewitter und längeren Nichtgebrauch aus der Steckdose.
• Sämtliche Wartungsarbeiten dürfen nur von qualifizierten Servicetechnikern durchgeführt werden. Wartungsarbeiten sind erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, z.B. wenn Stromkabel oder -stecker beschädigt sind, Flüssigkeit in das Gerät gelangt ist oder Gegenstände hineingefallen sind, es Regen oder Feuchtigkeit ausgesetzt war, nicht mehr normal funktioniert oder heruntergefallen ist.
• Das Gerät darf nur bei Umgebungstemperaturen von 5 °C bis 35 °C (41 °F bis 95 °F) betrieben werden.
• Lassen Sie das Gerät nicht fallen und setzen Sie es keinen Erschütterungen aus!
• Bewegen Sie das Gerät nicht, solange es eingeschaltet ist.
• Um Feuer, elektrische Schläge oder Schäden am Gerät zu verhindern, stellen Sie das Gerät bitte auf einen ebenen und trockenen Untergrund.
• Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände wie Vasen oder Flaschen auf das Gerät.
• Wird das Gerät starken Temperaturschwankungen ausgesetzt, so lassen Sie es für etwa eine Stunde stehen, ohne es anzuschließen. Es könnte sich Kondensfeuchtigkeit im Gerät gebildet haben, welche die Funktionalität beeinträchtigen oder Schäden am Gerät selbst verursachen kann.

Herzlich willkommen!

Wir freuen uns, dass Sie sich für ein Produkt aus dem Hause NOXON entschieden haben.

Mit Ihrem neuen NOXON dRadio 100 empfangen Sie die im DAB+ und DAB Format ausgestrahlten Rundfunksender in CD-Qualität. Neben einer ausgezeichneten Klangqualität bietet der digitale Rundfunk aber auch interessante Zusatzdienste und Informationen zum Programmangebot.

Damit Sie jedoch auch weiterhin nicht auf die analog ausgestrahlten Sender verzichten müssen, können Sie das dRadio 100 per Knopfdruck auf UKW-Empfang umschalten – so einfach ist das.

Durch den eingebauten Lautsprecher ist Ihr dRadio 100 immer und überall einsetzbar; darüber hinaus können Sie es aber auch an eine Stereoanlage anschließen oder in ruhigen Stunden Ihren Lieblingssender über Kopfhörer genießen.

Wir wünschen Ihnen viel Freude mit Ihrem NOXON dRadio 100. Genießen Sie das Radio der Zukunft!

Lieferumfang

Bitte prüfen Sie zunächst den Verpackungsinhalt:

• NOXON dRadio 100
- Teleskopantenne
- Antennen-Adapter (IEC weiblich)
- Stromkabel
• Handbuch Deutsch/Englisch
- Servicekarte

dRadio 100

Übersicht

Vorderseite

1. Navigationsrad navigiert durch Menüs und verändert die Lautstärke
2. Zurück-Taste springt im aktuellen Menü eine Ebene zurück
3. LCD-Anzeige zeigt Menüs und Senderinformationen an
4. Lautsprecher für die Wiedergabe des eingestellten Senders

Rückseite

1. Netzschalter trennt das Gerät vollständig vom Stromnetz
2. Netzbuchse für das mitgelieferte Netzkabel
3. Line-Ausgang für den Anschluss an die Stereoanlage, Aktivboxen etc.
4. Kopfhörer-Ausgang zum störungsfreien Musikgenuss über Kopfhörer
5. Antennen-Eingang für die mitgelieferte Antenne oder ein Antennenkabel

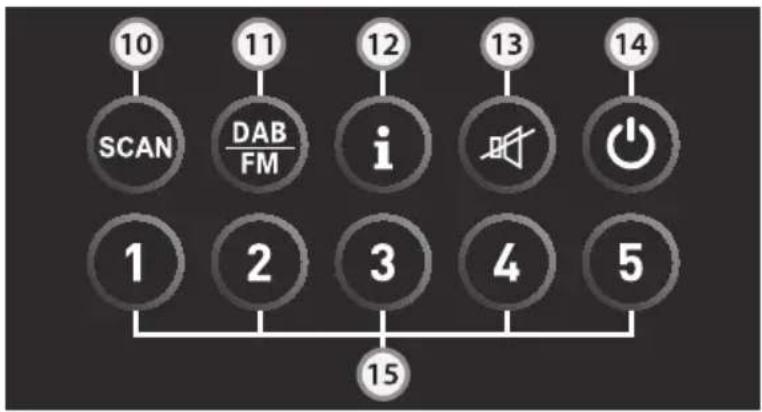

Bedienfeld

1. Scan startet den Sendersuchlauf
2. DAB/FM schaltet zwischen DAB+/DAB und UKW-Betrieb um
3. Info (i) zeigt zusätzliche Informationen zum Sender an
4. Stumm setzt die Wiedergabelautstärke auf 0
5. Ein/Aus schaltet das Gerät ein oder aus (Standby)
6. Speicher speichert Ihre Favoritensender oder ruft diese auf

Anschließen

Der Anschluss Ihres dRadio 100 gestaltet sich denkbar einfach:

• Verbinden Sie zunächst das mitgelieferte Stromkabel mit der Netzbuchse (6) am Gerät und einer freien Steckdose.
• Jetzt stecken Sie die mitgelieferte Stabantenne in die dafür vorgesehene Buchse (9) und ziehen sie auf volle Länge aus.
• Alternativ können Sie auch ein von einer DAB-Aktivantenne oder Ihrer Hausantenne kommendes Signal einspeisen. Bitte verwenden Sie hierzu den mitgelieferten Adapter.
• Stellen Sie nun den Netzschalter (5) in die Position „I“. Zum Ein- und Ausschalten des Geräts drücken Sie einfach die Ein/Aus-Taste (14) auf dem Bedienfeld, welches sich auf der Oberseite Ihres dRadio 100 befindet.

Bedienen

DAB+/DAB Sender empfangen

In den DAB+/DAB Modus wechseln

In der oberen linken Ecke der Anzeige sehen sie die aktuelle Betriebsart ihres dRadio 100 (FM, DAB oder Menu). Sollte sich Ihr Gerät nicht im DAB+/DAB Modus befinden, drücken Sie die Taste DAB/FM (11) auf dem Bedienfeld.

dRadio 100

Sendersuchlauf durchführen

Um den automatischen Sendersuchlauf zu aktivieren, drücken Sie die Taste Scan (10) auf dem Bedienfeld. Ihr dRadio 100 führt nun eine Suche über das komplette Frequenzspektrum durch und schreibt die gefundenen Sender automatisch in die Senderliste – äußerst praktisch, denn so muss der Suchlauf nicht ständig wiederholt werden.

Senderliste aufrufen

Drücken Sie einmal kurz auf das Navigationsrad (1). Wenn Sie dieses nun drehen, erscheint automatisch die Liste der verfügbaren Sender, zwischen denen Sie über einen weiteren Druck auf das Rad auswählen können.

Senderliste bereinigen

Wenn Ihre DAB+/DAB Senderliste mit einem Fragezeichen markierte Sender enthält, haben sich die Empfangsverhältnisse seit dem letzten Suchlauf verändert, und der markierte Sender kann momentan nicht empfangen werden. Wenn Sie einen oder mehrere solcher Sender aus der Liste entfernen möchten, nutzen Sie bitte die Funktion „Liste bereinigen“ im Konfigurations-Menü.

FM/UKW Sender empfangen

In den FM/UKW Modus wechseln

In der oberen linken Ecke der Anzeige sehen sie die aktuelle Betriebsart ihres dRadio 100 (FM, DAB oder Menu). Sollte sich Ihr Gerät nicht im FM/UKW Modus befinden, drücken Sie die Taste DAB/FM (11) auf dem Bedienfeld.

Sendersuchlauf durchführen

Um den automatischen Sendersuchlauf zu aktivieren, drücken Sie die Taste Scan (10) auf dem Bedienfeld. Ihr dRadio 100 findet nun automatisch den nächsten verfügbaren Sender für Sie.

Nur starke Sender berücksichtigen

Wenn Sie nur starke Sender mit einer guten Empfangsqualität für den automatischen Suchlauf berücksichtigen möchten, können Sie dies im Konfigurations-Menü unter „FM Sucheinstellung“ angeben.

Manueller Suchlauf

Drücken Sie einmal kurz auf das Navigationsrad (1). Wenn Sie dieses nun drehen, können Sie „per Hand“ zu der gewünschten Sendefrequenz navigieren.

Weitere Bedienhinweise

Die folgenden Funktionen sind für beide Betriebsarten (DAB und UKW) gleich:

Wenn Sie einen Sender gefunden haben, der Ihnen besonders zusagt und den Sie später ohne langes Suchen aufrufen möchten, speichern Sie diesen einfach als Favoriten.

Dazu drücken Sie drei Sekunden auf eine der fünf Speichertasten (15). Um den Sender später aufzurufen, genügt ein kurzes Drücken derselben Speichertaste. Übrigens, die Speichertasten können für DAB- und UKW-Betrieb unterschiedlich belegt werden (also 5 x DAB und 5 x UKW).

Lautstärke ändern

Um die Wiedergabelautstärke Ihres dRadio 100 zu verändern, drehen Sie das Navigationsrad (1) entweder nach links (leiser) oder nach rechts (lauter). Um die Wiedergabe vorübergehend komplett stummzuschalten, drücken Sie die Stumm-Taste (13) auf dem Bedienfeld.

Zusätzliche Informationen aufrufen

Drücken Sie die Info-Taste (12), um zusätzliche Informationen zum aktuell eingestellten Sender aufzurufen. Die zur Verfügung gestellten Informationen können von Sender zu Sender verschieden sein.

Einstellen

Drücken Sie zunächst die Zurück-Taste (2), um ins Hauptmenü des dRadio 100 zu gelangen. Dort finden Sie die folgenden Untermenüs:

Das DAB-Menü

Senderliste

Ruft die Senderliste auf. Wenn vor einem Sender ein Fragezeichen steht, kann dieser aktuell nicht empfangen werden.

Suchlauf

Führt einen automatischen Suchlauf über das komplette Frequenzspektrum durch und schreibt die gefundenen Sender in die Senderliste.

Manueller Suchlauf

Hier können einzelne Frequenzen manuell eingestellt werden.

Das FM-Menü

Das FM-Menü enthält zur Zeit keine gesonderten Unterpunkte und springt daher direkt zum Empfang der eingestellten UKW-Frequenz.

Das Konfigurations-Menü

Sprache

Hier können Sie zwischen verschiedenen Sprachen für die Menüführung auswählen.

Uhrzeit

In diesem Menü können Sie zwischen verschiedenen Formaten für die Darstellung von

dRadio 100

Datum und Uhrzeit wählen. Darüber hinaus können Datum und Uhrzeit hier auch per Hand eingestellt werden.

FM Sucheinstellung

Für den UKW-Empfang können Sie hier wählen, ob der automatische Suchlauf nur starke Sender mit guter Empfangsqualität findet, oder ob er auch bei weniger starken Sendern anhält.

Liste bereinigen

Wenn Ihre DAB+/DAB Senderliste mit einem Fragezeichen markierte Sender enthält (d.h. Ihr dRadio kann diese momentan nicht empfangen), können Sie diese permanent aus der Senderliste entfernen. Sollten Sie diese z.B. nach einem Standortwechsel erneut in die Senderliste aufnehmen wollen, müssen Sie dazu einen neuen Suchlauf starten.

DRC

DRC steht für Dynamic Range Control. Mit dieser Funktion können Sie Lautstärke-Unterschiede zwischen verschiedenen DAB+/DAB Sendern angleichen, wodurch sich ein insgesamt homogeneres Hörerlebnis ergeben kann.

SW Version

Dieser Unterpunkt zeigt Ihnen die auf Ihrem Gerät laufende Software-Version an.

Werkseinstellungen

Sollten Sie sich dazu entscheiden, Ihr dRadio 100 in den Auslieferungszustand zurückzusetzen, können Sie dies hier tun. Achtung: Sämtliche Einstellungen und gespeicherte Sender gehen dabei verloren!
