SDS 3000 A1 TELESCOPIC CAMERA TRIPOD - Kamerastativ SILVERCREST - Kostenlose Bedienungsanleitung

Produkttyp	Stativ für Kamera
Marke	SILVERCREST
Modell	SDS 3000 A1 TELESCOPIC CAMERA TRIPOD
Max. Belastung	Ca. 3 kg
Höhe zusammengeklappt	Ca. 55,5 cm
Höhe ausgeklappt	Ca. 157 cm
Gewindegröße	1/4 Zoll
Kopfart	Schwenkkopf mit Schnellwechselplatte
Panoramadrehung	360° horizontal
Neigung	Vertikal bis 90° für Hochformat einstellbar
Wasserwaage	Einstell- und Nivellierwasserwaage
Stabilisierungshaken	Haken für Gewichte bis 2 kg
Verriegelungssystem	Hebelverriegelung für die Beine, Feststellschrauben für Höhe und Drehung
Verwendungszweck	Für den Hausgebrauch, für Kameras und Camcorder mit 1/4-Zoll-Gewinde
Pflege	Mit einem leicht feuchten Tuch und bei Bedarf einem milden Reinigungsmittel reinigen
Sicherheit	Max. Belastung nicht überschreiten; Stabilität und Befestigungen stets prüfen
Ersatzteile	Nur Original-Ersatzteile verwenden
Mitgeliefertes Zubehör	Transporttasche und Bedienungsanleitung
Kundendienst	Siehe Bedienungsanleitung für Kontaktdaten je nach Land

Häufig gestellte Fragen - SDS 3000 A1 TELESCOPIC CAMERA TRIPOD SILVERCREST

Wie installiere ich die Kamera auf dem Stativ?

Entfernen Sie die Schnellwechselplatte, indem Sie den Riegel zur Seite schieben. Schrauben Sie die Kamera mit der Schraube unter der Platte auf die Platte. Setzen Sie die Platte wieder auf das Stativ und verriegeln Sie sie.

Wie stelle ich die Höhe des Stativs ein?

Lösen Sie die Feststellschraube 'Höhe' (7), drehen Sie die Kurbel (11), um die Höhe einzustellen, und ziehen Sie die Schraube wieder fest. Halten Sie während der Einstellung immer den Griff, um ein Herunterfallen zu vermeiden.

Wie drehe ich die Kamera horizontal?

Lösen Sie die Feststellschraube '360°' (5), greifen Sie den Griff (10) und drehen Sie die Platte. Sobald die gewünschte Position erreicht ist, ziehen Sie die Schraube wieder fest.

Wie mache ich Fotos im Hochformat?

Lösen Sie die Plattenschraube (9), neigen Sie die Platte um bis zu 90° von der Vertikalen zur Horizontalen und ziehen Sie die Schraube wieder fest.

Wie stabilisiere ich das Stativ mit einem Gewicht?

Verwenden Sie den Haken (15) unter der Mittelsäule, um ein Gewicht (max. 2 kg), z. B. eine Tasche, aufzuhängen, um die Stabilität zu verbessern.

Wie reinige ich das Stativ?

Verwenden Sie ein leicht feuchtes Tuch. Bei hartnäckigen Verschmutzungen fügen Sie ein mildes Reinigungsmittel hinzu. Vermeiden Sie scheuernde oder korrosive Produkte.

Was ist die maximale Tragfähigkeit?

Die maximale Belastung beträgt ca. 3 kg. Überschreiten Sie diese Grenze niemals, um Schäden zu vermeiden.

Kann ich dieses Stativ mit einer Videokamera verwenden?

Ja, sofern die Kamera über ein 1/4-Zoll-Gewinde verfügt und ihr Gewicht 3 kg nicht überschreitet. Das Stativ ist auch für leichte Videokameras geeignet.

Wie transportiere und lagere ich das Stativ?

Klappen Sie die Beine ein, ziehen Sie die Hebel fest und verwenden Sie den Tragegriff (16). Für längere Strecken legen Sie es in die mitgelieferte Tasche. Lagern Sie es an einem sauberen und trockenen Ort.

Was tun bei Problemen mit dem Stativ?

Wenden Sie sich an den Kundendienst unter den in der Anleitung angegebenen Nummern. Verwenden Sie für Reparaturen nur Original-Ersatzteile.

BEDIENUNGSANLEITUNG SDS 3000 A1 TELESCOPIC CAMERA TRIPOD SILVERCREST

DE Teleskop-Fotostativ AT Bedienungsanleitung CH

KOMPERNASS GMBH

BURGSTRASSE 21 · D-44867 BOCHUM

www.kompernass.com

ID-Nr.: SDS3000A1-12/10-V2

IAN:61190

Inhaltsverzeichnis

Einleitung 2

Produktübersicht 23

Technische Daten 23

Importeur 24

Service 24

Einleitung

Informationen zu dieser Bedienungsanleitung 34 Urheberrecht 34 Bestimmungsgemäße Verwendung 34

Sicherheitshinweise 35

Lieferumfang. 36

Bedienelemente 36

Aufstellen. 37

Auspacken 37

Entsorgung der Verpackung 37

Stativ aufstellen 37

Gerät befestigen 38

Stativ benutzen 38

Transportieren und Aufbewahren. 39

Reinigen und Pflegen 39

Gerät entsorgen 39

Technische Daten. 39

Importeur 40

Service 40

Einführung

Informationen zu dieser Bedienungsanleitung

Diese Bedienungsanleitung ist Bestandteil des Statives SDS 3000 A1 und gibt Ihnen wichtige Hinweise für den bestimmungsgemäßen Gebrauch, die Sicherheit sowie die Handhabung des Statives.

Die Bedienungsanleitung muss ständig in der Höhe des Statives verfügbar sein. Sie ist von jeder Person zu lesen und anzuwenden, die mit der Bedienung des Statives beschäftigt ist.

Bewahren Sie diese Bedienungsanleitung auf und geben Sie diese mit dem Stativ an Nachbesitzer weiter.

Urheberrecht

Diese Dokumentation ist urheberrechtlich geschützt.

Jede Vervielfältigung bzw. jeder Nachdruck, auch auszugsweise, sowie die Wiedergabe der Abbildungen, auch im veränderten Zustand, ist nur mit schriftlicher Zustimmung des Herstellers gestattet.

Bestimmungsgemäße Verwendung

Das Stativ dient der stabilen Aufstellung von Fotoapparaten, Videokameras oder ähnlichen Geräten mit einem 1/4-Zoll-Gewinde.

Das Stativ ist nur für den privaten Gebrauch bestimmt und nicht für gewerbliche oder industrielle Zwecke geeignet.

Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung, unsachgemäßen Reparaturen, unerlaubt vorgenommenen Veränderungen oder Verwendung nicht zugelassener Ersatzteile sind ausgeschlossen.

Das Risiko trägt allein der Betreiber.

Sicherheitshinweise

Beachten Sie für einen sicheren Umgang mit dem Stativ die folgenden Sicherheitshinweise:

WARNUNG - VERLETZUNGSGEFAHR!

▷ Dieses Gerät ist nicht dazu bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

ACHTUNG - SACHSCHADEN!

Achten Sie darauf, dass das Stativ sicher und stabil steht. Ansonsten kann es umkippen und das Stativ sowie das aufgesetzte Gerät beschädigt werden. Achten Sie darauf, dass das Gerät fest auf der Schnellkupplungsplatte aufgeschraubt ist. Ansonsten kann es herunterfallen und beschädigt werden! Achten Sie darauf, dass die Schnellkupplungsplatte fest mit dem Stativteller verbunden ist. Ansonsten kann das aufgeschraubte Gerät herunterfallen und beschädigt werden. ▷ Belasten Sie das Stativ nie mit mehr Gewicht, als in den technischen Daten angegeben. Ansonsten können das Gerät und das Stativ beschädigt werden. Defekte Bauteile dürfen nur gegen Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen ist gewährleistet, dass sie die Sicherheitsanforderungen erfüllen.

Lieferumfang

Das Gerät wird standardmäßig mit folgenden Komponenten geliefert:

Stativ Transporttasche Bedienungsanleitung

HINWEIS

Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden. Bei unvollständiger Lieferung oder Schäden infolge mangelhafter Verpackung oder durch Transport wenden Sie sich an die Service-Hotline (siehe Kapitel Service).

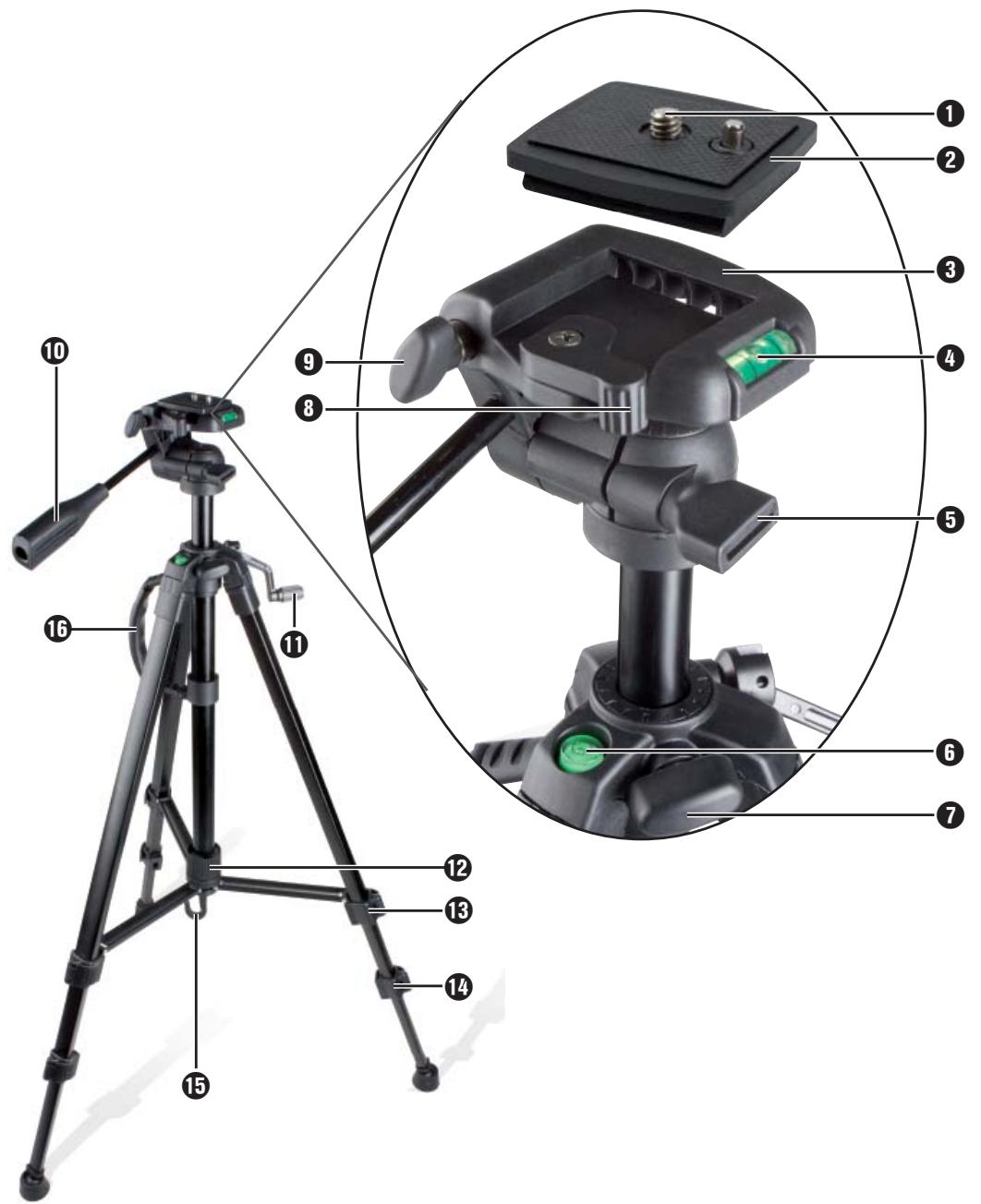

Bedienelemente

Gewinde Schnellkupplungsplatte 3 Stativteller 4 Justierlibelle Feststellschraube 360° 6 Nivellierlibelle Feststellschraube, Höhe 8 Verriegelung 9 Stativtellerschraube 10 Griff 11 Kurbel 12 Feststellring 13 Arretierungshebel 14 Arretierungshebel 15 Zubehörhaken 16 Transportgriff

Aufstellen

Auspacken

Entnehmen Sie alle Teile des Statives und die Bedienungsanleitung aus dem Karton. Entfernen Sie sämtliches Verpackungsmaterial.

Entsorgung der Verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien gemäß den örtlich geltenden Vorschriften.

Stativ aufstellen

1) Öffnen Sie das Stativ komplett, so dass der Feststellring ⑫ das Säulenende berührt. 2) Drehen Sie den Feststellring 12 im Uhrzeigersinn fest, so dass dieser sich nicht mehr bewegen kann. 3) Lösen Sie die Arretierungshebel 16 + 16, um die Beine des Stativs zu entriegeln und ziehen Sie sie auf die gewünschte Länge aus. 4) Richten Sie das Stativ durch Verschieben der Beine aus. Nutzen Sie dabei die Nivellierlibelle 6.

HINWEIS

Die Luftblase muss sich in der Mitte der Kreismarkierung befinden. 5) Wenn Sie die richtige Position gefunden haben, verriegeln Sie die Beine des Stativs mit den Arretierungshebeln 13+14 wieder. 6) Richten Sie nun - wenn Sie den Stativteller 3 exakt waagerecht ausgerichtet haben wollen - den Stativteller 3 aus. Drehen Sie dazu am Griff 10 und bewegen Sie ihn nach oben bzw. unten.

HINWEIS

Die Luftblase der Justierlibelle 4 muss sich zwischen beiden Markierungen befinden.

Gerät befestigen

HINWEIS

Dieses Stativ ist mit einer Schnellkupplungsplatte 2 ausgestattet. Wenn ein Gerät auf der Schnellkupplungsplatte 2 aufgeschraubt ist, können Sie durch Schieben der Verriegelung 8 an der Seite des Stativtellers 3 das Gerät mitsamt der Schnellkupplungsplatte 2 vom Stativteller 3 lösen. So müssen Sie das Gerät nicht immer vom Gewinde 1 abschrauben.

1) Nehmen Sie die Schnellkupplungsplatte 2 vom Stativ ab. Schieben Sie hierzu die Verriegelung 8 zur Seite, so dass Sie die Schnellkupplungsplatte 2 abheben können. 2) Schrauben Sie das gewünschte Gerät auf die Schnellkupplungsplatte ②. Drehen Sie hierzu die Schraube mit Hilfe des Bügels an der Unterseite der Schnellkupplungsplatte ② soweit, bis das Gerät fest sitzt. 3) Um die Schnellkupplungsplatte 2 mit dem Gerät wieder auf den Stativteller aufzustecken, schieben Sie die Verriegelung 8 zur Seite und setzen Sie die Schnellkupplungsplatte 2 wieder auf. Schließen Sie dann die Verriegelung 8, so dass die Schnellkupplungsplatte 2 fest sitzt.

Stativ benutzen

Wenn Sie das Stativ aufgebaut haben und das Gerät darauf montiert ist, können Sie es folgendermaßen verstellen:

Lösen Sie die Feststellschraube „Höhe" ⑦ soweit, bis sich die Kurbel ① problemlos drehen lässt. Drehen Sie an der Kurbel ⑩, um die Höhe zu verstellen. Wenn die gewünschte Höhe erreicht ist, drehen Sie die Feststellschraube „Höhe" ⑦ wieder fest.

HINWEIS

▷ Halten Sie immer den Griff 10 fest, wenn Sie die Feststellschraube „Höhe“ 7 lösen und an der Kurbel 11 drehen. Ansonsten kann - wenn die Feststellschraube 7 gelöst ist und die Kurbel 11 nicht festgehalten wird - die Stange mit dem aufgesetzten Gerät bis zur niedrigsten Einstellung herunterfallen und das Gerät damit beschädigt werden. Um das Gerät bis zu 360° horizontal zu schwenken, lösen Sie die Feststellschraube „360°“ ⑤. Fassen Sie den Griff ⑩ an und schwenken Sie den Stativteller ③. Wenn Sie die gewünschte Position erreicht haben, drehen Sie die Feststellschraube „360°“ ⑤ wieder fest. Um den Neigungswinkel zu verstellen, drehen Sie am Griff 10 und bewegen Sie ihn nach oben bzw. unten. Wenn der gewünschte Neigungswinkel erreicht ist, drehen Sie den Griff 10 wieder fest.

Wenn Sie den Stativteller 3 bis zu 90° von der vertikalen Position in die horizontale Position bringen wollen, zum Beispiel für Fotos im Hochformat, dann lösen Sie die Stativtellerschraube 9. Schwenken Sie den Stativteller 3 in die gewünschte Position und schrauben Sie die Stativtellerschraube 9 wieder fest.

HINWEIS

• Sie können das Stativ zusätzlich stabilisieren, indem Sie ein Gewicht (max. 2 kg) am Zubehörhaken 15 anbringen.

Transportieren und Aufbewahren

Transportieren Sie das Stativ am Transportgriff 16. Dies ist auch im aufgebauten Zustand möglich. Wenn Sie das Stativ über längere Strecken transportieren, dann schieben Sie es zusammen und stecken Sie es in die mitgelieferte Transporttasche. Bewahren Sie das Stativ an einem sauberen und trockenen Ort auf. Am besten in der mitgelieferten Transporttasche.

Reinigen und Pflegen

ACHTUNG - SACHSCHADEN!

Benutzen Sie keine scheuernden oder ätzenden Reinigungsmittel. Diese können die Oberfläche angreifen und das Stativ irreparabel beschädigen. ■ Reinigen Sie das Stativ mit einem leicht angefeuchteten Tuch. Bei hartnäckigen Verschmutzungen geben Sie ein mildes Spülmittel auf das Tuch.

Gerät entsorgen

Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.

Technische Daten

Max. Belastung	ca. 3 kg
Höhe zusammengefahren	ca. 55, 5 cm
Höhe ausgefahren	ca. 157 cm
Gewindegroße	1/4 Zoll
