BEDIENUNGSANLEITUNG TK5357F AEG-ELECTROLUX

Mehr zu unseren Denken finden Sie unter www.electrolux.com

Wichtige Sicherheitshinweise

Wichtig! Lesen Sie zu ihrer Sicherheit und für eine optimale Nutzung des Geräts vor der Installation und dem ersten Gebrauch die vorliegende Gebrauchsanweisung einschließlich der Ratschlage und Warnungen aufmerksam durch. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfallen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. HebEN Sie die Benutzerinformation gut auf und übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder während der gesamtten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert ist.

• Bitte lesen Sie vor dem Gebrauch des

Gerätes die Gebrauchsanweisung durch.

Allgemeine Sicherheit

• Aus Sicherheitsgründen dürfen keine Änderungen am Gerät vorgenommen werden.
• Personen (einschließlich Kinder), die aufgrund ihrer eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkentnis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen these Ge-rät nicht ohne Aufsicht oder Anweisung durch eine für ihre Sicherheit verantwortliche Person benutzen.
• Stellen Sie sichere, dass keine klinen Kinder oder Haustiere in die Trommel klettern. Kontrollieren Sie daher vor dem Gebrauch die Trommel.
• Alle harten und scharfen Gegenstände wie Munzen, Sicherheitsnadeln, Nagel, Schrauben, Steine usw. können das Gerat schwer beschädigend und gehoren nicht in die Maschine.
• Trocknen Sie zur Vermeidung von Brandgefahr durch zu langes Trocknen keine der folgenden Wäschestücke in dem Gerät: Kissen, Schlafdecken und ähnliche Dinge (die Wärme speichern können).
• Artikel wie Schaumgummi (Latexschaumgummi), Duschhauben, imprägnierte Textilien, gummibeschichtete Wäschestücke, Kleider oder Kissen mit Schaumgumbipolster dürfen in dem Gerät nicht getrocknet werden.
• Ziehen Sie nach dem Trocknen und zum Reinigen und Warten des Gerätes immer den Netzstecker.
• Versuchen Sie unter keinen Umständen, das Gerät selbst zu reparieren. Reparaturen durch unerfahrenne Personen können zu Verletzungen

und schweren Funktionstörungen führen.

Wenden Sie sich an ihren lokalen Kundendienst.
Bestehen Sie immer auf Original-Ersatzteile.

• Wäschestreücke, die mit Speiseöl verschmutzt sind oder die mit Aceton, Benzin, Kerosin, Fleckentfernern, Terpentin, Wachsen und Wachsentfernern gehandelt worden sind, müssen vor dem Trocknen in dem Wäschetrockner in Höheem Wasser und zusätzlichem Waschmittel gewaschen werden.
• Explosionsgefahr: Trocknen Sie niemals Wäschestreücke, die mit entflammbaren Stoffen (Benzin, Spiritus, Trockenreigungsmittel oder Ahnlichem) in Berührung gekommen sind. Da diese Stoffe fluchtig sind, besteht Explosionsgefahr. Trocknen Sie nur mit Wasser gewasche Wäschestreücke.
• Brandgefahr: Wäschestrecke, die mit Speiseoder Pflanzenöl befleckt oder geträkt sind, stellen eine Brandgefahr dar und gehören nicht in den Wäschetrockner.
• Für Wäsche, die mit Fleckenentferner behandelt wurde, muss vor dem Trocknen ein zusätzlicher Spülgang durchgeführt werden.
• Vergewissern Sie sich, dass keine Feuerzeuge oder Strehchölzer in den Taschen von Wäsche-stücken geblieben sind, bevor Sie die Wäsche in die Trockentrommel legen.

Warning!

• Brandgefahr! Wenn Sie die Trocken-trommel vor dem Ende des Trocken-gangs anhalten * 未 , entnehmer Sieitte faciled the gesamte Wasse und breiten Sie these zur Wärmeableitung aus.

• Flusenansammlungen um den Wäschetrockner müssen vermieden werden.

• Stromschlaggefahr! Spritzen Sie das Gerät nicht mit einem Wasserstrahl ab.

• Der letzte Teil eines Trocknerzyklus findet ohne Hitzestatt (Abkuhlzyklus), um sicherzustellen, dass die Wäsche auf einer Temperatur bleibt, bei der sie nicht beschädigt wird.
• Wäsche, die chemisch gereinigt wurde, damit nicht im Trockner getrocknet werden.
• Der Raum, in dem der Trockner aufgestellt wird, muss gut beluftet sein, damit es nicht zu einem Rückstrom von Gasen von offenem Feuer oder von anderen Geräten, die mit Brennstoffen arbeiten, in den Raum kommt.

Aufstellen

• Dieses Gerät ist schwer. Vorsicht beim Transport.

• Überzeugen Sie sich beim Auspacken, dass das Gerät nicht beschädigt ist. In Zweifelsfällen benutzen Sie es nicht, sondern wenden Sie sich an den Kundendienst.

• Entfernen Sie vor dem ersten Gebrauch das gesamte Verpackungsmaterial. Bei Missachtung dieser Anweisung konnen schwerwiegende Schäden am Gerät und Sachschäden entstehen. Siehe den entsprechenden Abschnitt in der Gebrauchsanweisung.
• Der elektrische Anschluss des Gerätes darf nur von qualifizierten Elektrikern oder Fachkräften ausgeführct werden.
• Wird das Gerät auf einem Teppichboden aufgestellt, stellen Sie mit den Fußen die Höhe so ein, dass auch unter dem Gerät eine ausreichende Luftzirkulation gewährleistet ist.
• Vergewissern Sie sich nach dem Aufstellen des Gerätes, dass es nicht auf dem Netzkabel stehen oder dagegen drückt.
• Wird der Trockner auf einer Waschmaschine installiert, muss der Bausatz Wasch-Trocken-Säule (Zubehor) verwendet werden.

Einsatzbereich

• Dieses Gerät ist zur Verwendung im Haushalt bestimmt. Esarf nicht fur andere Zwecke,als fur die es konstruiert wurde, benutzt werden.
• Trocknen Sie nur Textilien, die trocknergeeignet sind. Beachten Sie die Pflegekennzeichen auf den Textiletiketten.
• Trocknen Sie keine ungewaschenen Wäsche-stücke im Trockner.
• Überfüllen Sie das Gerät nicht. Siehe den entsprechenden Abschnitt in der Gebrauchsanaus-.
  sung.
• Tropfnasse Kleidungarf nicht in den Wäschetrockner geladen werden.
  Textilien, die mit flüchtigen Erdölzerzeugnissen in Kontakt gekommen sind,)durfen nicht in dem

Entsorgung

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diese Produkte nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen these Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling these Produkte erhalten Sie von Ihr Rathaus, Ihr Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Wohin mit den Altgeräten?

Gerät getrocknet werden. Wenn flüchtige Reinigungsflüssigkeiten verwendet wurden, müssen diese Flüssigkeiten ausgewaschen werden, bevor das Kleidungsstück in das Gerät gegeben wird.

• Ziehen Sie stets am Netzstecker, nicht am Kabel, um den Stecker aus der Steckdose zuziehen.
• Benutzen Sie den Wäschetrockner niemals, wenn das Stromkabel, die Bedienblende, die Arbeitsplatte oder der Sockel beschädigt ist, so dass das Geräteinnere frei liegt.
• Weichspüller oder ähnliche Produkte dürfen nur entsprechend den Herstelleranweisungen benutzt werden.
• Achtung - heiße Oberfläche : Berühren Sie bei eingeschalteter Innbeleuchtung nicht die Abdeckung der Gluhlampe.

(Betriffnur Trockner mit Innbeleuchtung.)

Einsatzbereich

• Dieses Gerätarfohne Aufsichtnicht vonkleinen Kindern oder Behinderten bedient werden.
• Kinder erkennen*häufig nicht die Gefahren, die von elektrischen Geräten ausgegeben. Kinder sind sorgsam zu beaufsichtigten, so dass sie nicht mit dem Gerät speieren können.

Warnung!

• Erstickungsgefahr! Verpackungen (z.B. Folien, Polystyrol) können eine Gefahr für Kinder darstellen - halten Sie solche Materialien von Kindern fern.

Bewahren Sie Waschmittel außerhalb der Reichweite von Kindern auf.
- Stellen Sie sichere, dass Kinder oder Haustiere nicht in die Trommel klettern.

Überall dort wo neue Geräte verkauf werden oder Abgabe bei den officiellen SENS-Sammelstellen oder offiziellen SENS-Recyclern.

Die Liste der officiellen SENS-Sammelstellen findet sich unter www.sens.ch.

Hinweise zum Umweltschutz

Die Wäsche wird im Trockner flauschig und weich. Weichspüler beim Waschen ist deshalb nicht möglich.
- Ihr Trockner arbeitet am wirtschaftlichsten, wenn Sie:

• darauf achten, dass die Luftungsschlitze im Gerätesockel immer frei sind,

• die in der Programmtabelle aufgeführten Füllmengen einhalten,

• auf gute Raumbelüfung achten,

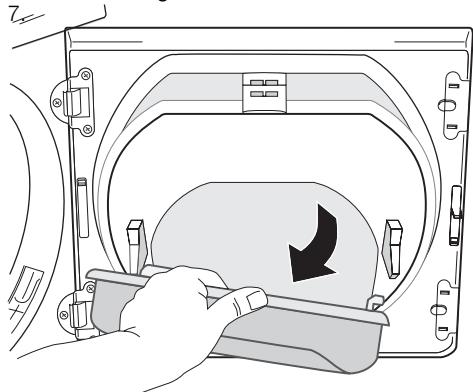

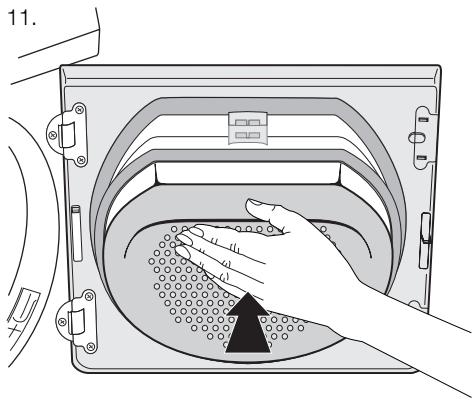

• den Mikrofein- und den Feinfilter nach jedem Trockengang reinigen und
• die Wäische vor dem Trocknen ausreichend schleudern.

Der Energieverbrauch hängt von der Schleuderdrehzahl der Waschmaschine ab. Je Hö

her die Schleuderrehzahl, desto niedriger der Energieverbrauch.

Hinweise zum Umweltschutz

Das Verpackungsmaterial ist umweltfreundlich und recyclbar. Kunststoffeile sind mit internatio

nalen Abkürzungen wie z. B. >PE < , >PS < usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial in den darauf vorgesehen Behältern der städtischen Müllentsorgung.

Warning! Vor der Entsorgung des Altgeräts:

• Ziehen Sie den Netzstecker aus der Steckdose.
• Schneiden Sie das Netzkabel ab und entsorgen Sie es zusammen mit dem Stecker.
• Entfermen Sie die Turverriegelung. Dadurch verhindern Sie, dass sich Kinder aus Versehen im Inneren des Geräts einsperren und in Lebensgefahr geraten.

Aufstellen

Aufstellen der Maschine

• Aus praktischen Gründen sollen der Trockner geben der Waschmaschine aufgestellt werden.
• Der Wäschetrockner muss in einem sauberen und staubfreiern Raum aufgestellt werden.
• Um das Gerät muss genügend Freiraum für die Luftzirkulation vorhanden sein. Das vordere Belüftungsgitter und die hinteren Luftteinlassgitter)dürfen nicht zugestellt werden.
• Das Gerät auf festem ebenen Boden aufstellen, um Vibrationen und das Betriebsgeräusch so gering wie möglich zu halten.
• Kontrollieren Sie nach dem Aufstellten den waagrechten Stand des Gerätes mit einer Wasserwaage. Richten Sie es gegebenenfalls mit den Schraubflüben aus.
  Die Schraubfübe)dürfen nicht entfernrt werden. Auf keinen Fall den Bodenabstand durch Florteppiche, Holzleisten oder ähnliche Materialien einschränken. Der entstehende mögliche Hitzestau kann den Gerätebetrieb beeinträchtigen.

Wichtig!

Die von dem Trockner abgegebene Warmluft kann Temperaturen bis zu 60^ erreichen. Das Gerät darf davon nicht auf Boden aufgestellt werden, die nicht hochtemperaturbestandig sind.
- Wahlend des Betriebs des Trockners muss die Raumtemperatur im Bereich zwischen +5^ C und +35^ C liegen. Andernfalls wird die Leistung des Gerätes beeinträchtigt.
- Das Gerätarf nur aufrecht stehend transportiert werden, wenn es versetzt werden muss.
- Das Gerätarf nicht hinter einer verschliebarenTür, einer Schiebetür oder einer Tur, deren Scharnier sich an der gegenüberliegenden Seite des Scharniers des Gerats befindet aufgestellt werden, wenn dadurch die vollständige Öffnung des Trockners nicht mehr möglich ist.

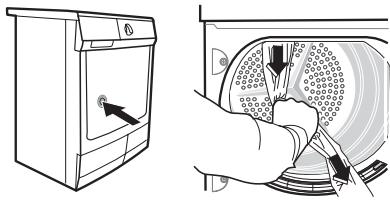

Entfern der Transportsicherungen

Entfernen Sie vor dem Gebrauch das gesamte Verpackungsmaterial.

1. Öffnen Sie die Einfülltür.
2. Ziehen Sie die Klebebänder innerhalb der Maschine oben von der Trommel ab.
3. Entfernen Sie den Folienschlauch und den Polystyrolblock aus dem Gerät.

Elektrischer Anschluss

Angaben über Netzpannung, Stromart und die erforderliche Absicherung sind dem Typenschild zu entnahmen. Das Typenschild ist kein der Einflüllöffnung angebracht (siehe Kapitel "Gerätebeschreibung").

Der Anschluss scarf nur über eine vorschrittsmäßig installierte und geerdete Steckdose erfolgen.

Warning! Der Hersteller übernimmt keinerlei Haftung für Schäden oder

Verletzungen, die durch Missachtung d Sicherheitshinweise entstehen sollenn.

Falls das Netzkabel des Geräts ersetzt werden muss, halten Sie dies durch unseren Kundendienst durchführren.

Warning! Der Stecker muss nach der Aufstellung der Maschine zugänglich

sein.

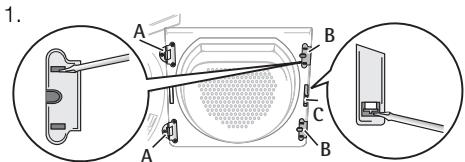

Wechsel des Turanschlags

Warning! Ziehen Sie den Netzstecker, bevor Sie den Turanschlag wechseln.

Öffnen Sie die Einfülltür.

1. Das Turscharnier A von der Frontseite des Gerätes abschrauben und die Einfülltür abnehmer.

2. Die Abdeckplatten B entfern. Stecken Sie dazu einen Schraubendreher in die Schlitze (siehe Abbildung), drücken Sie recht nach unten und hebeln Sie die Abdeckplatten heraus.

3. Drücken Sie mit einem geeigneten Werkzeug auf die Rastung des Schliebkolbens C, umihn zu losen und hersauszunehmen. Setzen Sie ihn dann auf der gegenüber liegenden Seite um 180^ gedreht ein.

4. Turscharnier A von der Einfülltur abschrauben, um 180^ drehen und auf der gegenüber liegenden Seite wieder anschrauben.

5. Die Abdeckplatten B um 180^ drehen und auf der gegenüber liegenden Seite wieder einsetzen.

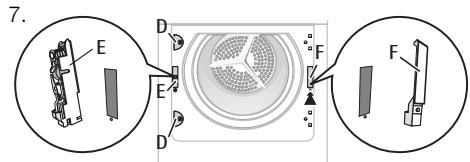

Die Abdeckplatten D von der Gerätefrontseite abschrauben, um 180^ drehen und auf der gegenüber liegenden Seite anschrauben.

1. Das Turschloss E abschrauben, etwas nach unten drücken und von der Gerätefrontseite abnehmer.

2. Den Rastknopf F nachinnen hinein drucken, die Abdeckung etwas nach unten drucken und aus der Gerätefrontseite Herausnahmen.

3. Das Turschloss E auf die entgegen gesetzte Seite umsetzen und die Turverriegelung fest-schrauben.

4. Auf der anderen Seite die Abdeckung F einsetzen und den Rastknopf einrasten halten.
5. Die Einfülltür mit den Scharnieren in die Aus-. sparungen auf der Gerätefrontseite einsetzen und festschrauben.

Hinweise zum Kontaktschutz: Das Gerät ist nur nach dem Einsetzen aller Kunststoffe while betriebssicher.

Sonderzubehör

- Bausatz Wasch-Trocken-Säule

Den Bausatz konnen Sie vom Kundendienst oder Ihrhem Fachhandler beziehen

Mit diesen Bausatz konnen Sie den Trockner mit einem Waschautomat (60 cm breit, Frontbeladung) zu einerplatzsparen Denusch-Trocken-Säule kombinierten. Die Waschmaschine befindet sich unter, der Trockner oben.

Lesen Sie aufmerksam die dem Bausatz beilie-gende Aufstellanweisung.

- Abpump-Satz

Den Bausatz konnen Sie vom Kundendienst oder Ihrhem Fachhandler beziehen

Bausatz für direkte Ableitung des Kondensats in ein Waschbecken, einen Siphon, einen Gully usw. Der Kondensatbehälter braucht nicht mehr entleert zu werden, er muss aber an seinem vorgegebenen Platz im Gerät verbleiben.

Lesen Sie aufmerksam die dem Bausatz beilie-gende Aufstellanweisung.

- Sockel mit Schublade

Den Bausatz konnen Sie vom Kundendienst oder Ihrhem Fachhandler beziehen

Bausatz, mit dem der Trockner auf eine optimale Arbeitshöhe angehoben werden kann. Die Schublade fungiert als zusätzlicher Stauraum (z. B. für Wäsche).

Lesen Sie aufmerksam die dem Bausatz beilie-gende Aufstellanweisung.

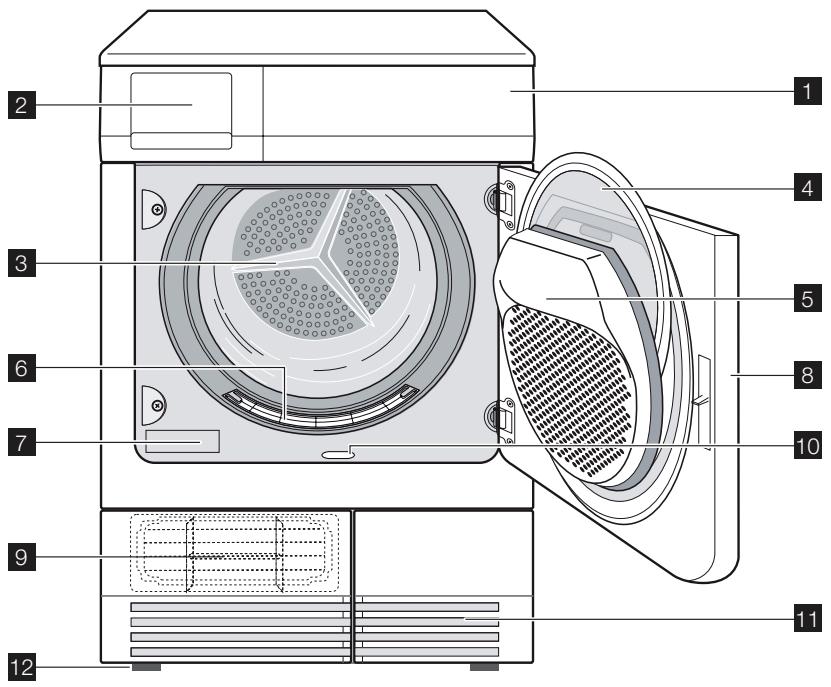

1 Bedienblende
2 Kondensatbehälter
3 Trommelbeleuchting
4 Feinfilter(Flusenfilter)
5 Filtersieb (Flusensieb)
6 Flusenfilter

7 Typenschild
Einfulltur (Turanschlag wechselbar)

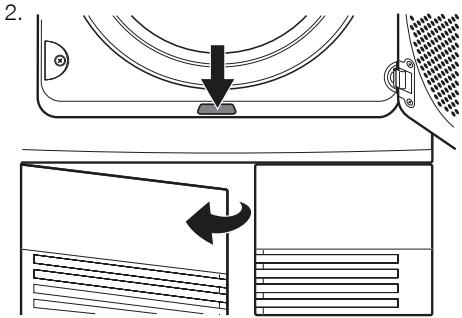

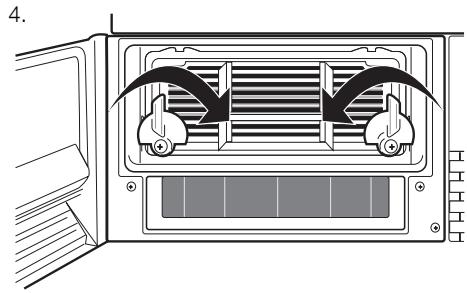

9 Wärmetauscher hinter der Sockeltür
10 Taste zum Öffnen der Sockeltür
11 Lüftungsschlitze
12 Einstellbare FüBe

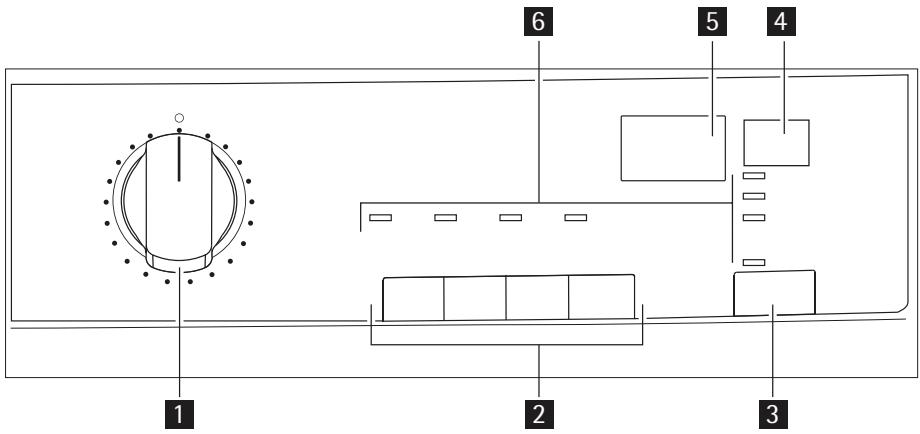

Bedienblende

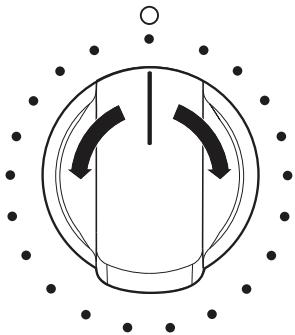

1Programmwahlschalter und Ein-/Ausschalter
2 Funktionstasten
3 Taste Start/Pause
4 Taste Zeitvorwahl
5 Display
6 Funktion- und Warnleuchten:

• Behälter - Kondensatbehälter muss entleert werden
• Sieb - Flusenfilter mösen:gereinigt werden
• Wärmetauscher - Wärmetauscher muss geleinigt werden

Display

Beschreibung der Display-Anzeigen
-	4	6
-	Zeitvorwahr	Kindersicherung
2.11	10-3.00	30' - 20h
Programmdauer	Programmlaufzeit (10 Min. - 3 Std.)	Zeitraum für Zeitvorwahr

Vor der ersten Inbetriebnahme

Reinigen Sie die Trommel des Trockners mit einem feuchten Tuch oder führen Sie ein kurzes Trockenprogramm (ca. 30 Min.) mit feuchter Wäsche aus,

um alle fertigungsbedingten Rückstände aus der Trommel zu entfern.

Programtable

Programme	Max. Bela-dung 1)	Textilien/Wäscheart	Optionen	Pfle-ge-ken-zei-chen
Baumwolle
Extratrocken	7 kg	Intensives Trocknen von dicken oder mehrlagi-gen Textilien wie z. B. Frottehandtüchern, Ba-demänteln.	Alle außer Zeitwahl
Schranktro-cken	7 kg	Intensives Trocknen von gleichmäßigen dicken Textilien wie z. B. Frottehandtüchern, Strick-waren, Handtüchern.	Alle außer Zeitwahl
Bügeltrocken	7 kg	Für normal dicke Koch-Buntwäsche aus Baum- wolle oder Leinen, z. B. Bett-, Tischwäsche.	Alle außer Zeitwahl
Mischgewebe
Extratrocken	3 kg	Intensives Trocknen von dicken oder mehrlagi-gen Textilien wie z. B. Pullover, Bett-, Tischwäsche.	Alle außer Zeitwahl
Schranktro-cken	3 kg	Für)dünne Textilien, die nicht gebügt werden,müssen, z. B. bögelfreihe Hemden, Tischwäsche,Babykleidung, Socken, Damenunterwäsche mitKorsettstangen oder Drahteinlagen.	Alle außer Zeitwahl
Bügeltrocken	3 kg	Für)dünne Textilien, die noch gebügt werden,müssen, z. B. Strickwaren, Hemden.	Alle außer Zeitwahl
Spezialprogramme
Zeitprogramm	7 kg	Zum Trocknen einzelner Wäschestücke.	alle
Auffrishen	1 kg	Zum Auffrischen von Textilien nach längerer La- gerung.	Alle außer Zeitwahl
Bettwäsche	3 kg	Bettwäsche (Einzel-/Doppelbettlaken, Kopfikis- sen, Bettbezüge, Tagesdecken).	Alle außer Zeitwahl
Jeans	7 kg	Für Freizeitkleidung wie Jeans, Sweatshirts usw. mit entsprechender Materialstärke (z. B. am Kragen, an den Manschetten und Nähnten).	Alle außer Zeitwahl
Sport	2 kg	Für)dünne bögelfreihe Sportkleidung aus Polyes- ter.	alle 2) außer Zeitwahl
Leichtbögeln Plus	1 kg(oder 5 Hem- den)	Sonderprogramm mit Knitterschutz für pflege-leichte Textilien wie Hemden und Blusen, das das Bögeln erheblich erleichtert. Das Ergebnis hängt von der Art und der Qualität der Textilien ab. Legen Sie die Textilien sofort nach dem Schleudern in den Trockner und entnehmen Sie die Textilien sofort nach dem Trocknen und hän- gen Sie sie auf Kleiderbügel.	alle 2) außer Zeitwahl
Programme	Max. Bela-dung 1)	Textilien/Wäscheart	Optionen	Pfle- ge- kenn- zei- chen
Wolpflege	1 kg	Sonderprogramm für die Kurzbehandlung von Wollwaren mit warmer Luft im Anschluss an die Trocknung an der Luft oder nach langem Tragen oder Aufbewahren. Die Wolfasern wollen sich wieder auf und die Wolte wird weich und an-schmiegsam. Empfehlung: Nehmen Sie die Tex-tilien sofort nach dem Trocknen aus dem Gerät.	Schon Signal Zeitvorwahl ,

1) Höchstgewicht der trockenen Wäsche
2) Schon als Standard eingestellt

Täglicher Gebrauch

Sortieren der Wäsche

Sortieren nach Gewebeart:

• Baumwolle/Leinen für Programme in der Programmgruppe Baumwolle.

• Mischgewebe und synthetische Stoffe für Programme in der Programmgruppe Mischgewebe.

• Sortieren nach Pflegekennzeichen: Die Pflegekennzeichen bedeuten:

Trocknen im Waschetrockner grundsatzlich möglich

Trocknen bei normaler Temperatur

Trocknen bei reduzierter Temperatur

Trocknen im Wäschetrockner nicht möglich

Wichtig! Trocknen Sie keine Textilien in dem Gerät, die den Angaben auf dem Pflegekennzeichen zufolge nicht trockner geeignet sind.

In thisem Gerät konnen alle Wäschestücks getrocknet werden, die entsprechend den Pflegekennzeichen trocknergeeignet sind.

• Trocknen Sie neue farbige Textilien nicht zusammen mit hellen Wäschestücken. Die Textilien können abfärben.
• Trocknen Sie Trikotwäsche und Strickwaren nicht mit dem Programm Extra. Die Textilien können einlaufen!
• Wolle und wollähnliche Textilien setzen sich mit dem Programm Wollpflege trocknen.

Vorbereiten der Wäsche

• Um Wäscheknäuel zu verhindern: Reißverschlüsse schließen, Kopfkissenbezüge zuknöfen, lose Gürtel oder Bänder (z. B. von Schürzen) zusammenbinden.

• Taschen leeren. Metalteile entfernen (z. B. Büroklammern, Sicherheitsnadeln).

• Gefütterte Kleidung nach links wenden (z. B. sollen be mit Baumwolle gefütterten Anoraks die Baumwollschicht außen liegen). Diese Gewebe trocknen dann better.

Wichtig! Überfüllen Sie das Gerät nicht. Beachten Sie die maximale Wäschefüllmerge von 7 kg.

Durchschnittsgewicht verschiedener Wäschestücke

Bademantel	1200 g
Bettbezug	700 g
Arbeitshemd	600 g
Schlafanzug	500 g
Bettlaken	500 g
Tischtuch	250 g
Herrenhemd	200 g
Nachthemd	200 g
Kopfkissenbezug	200 g
Frottierhandtuch	200 g
Bluse	100 g
Damenslip	100 g
Herrenunterhose	100 g
Windel	100 g
Geschirrtuch	100 g

Einschalten des Gerätes / der Trommelbeleuchtung

Drehen Sie den Programm-Wahlschalter auf ein beliebiges Programm oder auf Beleuchting. Das Gerät ist jetzt eingeschiedt. Die Trommelbeuchtung wird beim Offnen der Tür eingeschiedt.

Wäsche einflüssen

Vorsicht! Achten Sie darauf, dass die Willkürzungen in der Tiefen

Wäsche nicht zwischen Tür und

Gummidichtung eingeklemmt wird.

1.

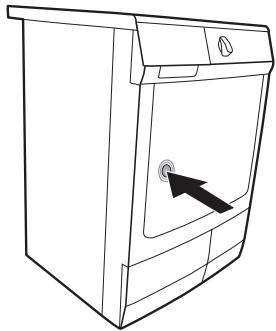

Öffnen Sie die Einfülltür:

Drücken Sie kräftig gegen die Einfülltür (Druckpunkt).

1. Legen Sie die Wäsche locker in die Trommel.
2. Drücken Sie die Tür fest zu. Das Schloss muss hörbar einrasten.

AuswahldesProgramms

Wahlen Sie mit dem Programmwahlschalter das gewünschte Programm. Die voraussichtliche Programmdauer wird auf dem Display angezeigt, z. B. 2.32 (Stunden, Minuten).

Während des Programmablaufs verringgert sich die Restzeit in Schritten von einer Minute.

Funktion Schon

Zum schonenden Trocknen von Waschestücken mit dem Pflegekennzeichen und für temperaturmpfindliche Textilien (z. B. Acryl, Viskose). Das Programm wird mit einer niedrigeren Temperatur ausgeführrt.

Die Feinwäschefunktion ist nur für Füllmengen bis zu 3 kg geeignet.

So aktivieren Sie diese Funktion:

1. Wahlen Sie das gewünschte Trockenprogramm.
2. Drücken Sie die Taste Schon; die LED über der Taste leuchtet.

Um die Funktion abzuschalten, drücken Sie die Taste Schon erneut. Die LED erlischt.

Funktion Knitterschutz Plus

These Funktion verlangert die Knitterschutzphase auf 90 Minuten. Die Trommel dreht sich in dieser Phase in kurzen Abständen. Die Wäsche bleibt dadurch locker und knitterfrei. Während dieser Knitterschutzphase können Sie die Wäsche herausnahmen.

Einstellung der Funktion Knitterschutz Plus:

1. Wahlen Sie das Trockenprogramm.
2. Drucken Sie die Taste Knitterschutz Plus ; die LED über der Taste leuchtet.

Um die Funktion auszuschalten, drücken Sie erneut die Taste Knitterschutz Plus . Die LED erlischt.

Funktion Signal

Das Gerät wird mit deaktiviertem Summer geleifert.

In folgenden Fällen ertont das Signal, wenn der Summer aktiviert ist:

-Programmende

• Knitterschutzphase und Phasenbeginn/-ende

-Programmabbruch mit Warnsignal

• bei Alarm

So aktivieren Sie den Summer:

1. Wahlen Sie das Trockenprogramm.
2. Drucken Sie die Taste Signal ; die LED über der Taste leuchtet.

Um die Funktion auszuschalten, drücken Sie die Taste Signal erneut. Die LED erlischt.

Funktion Zeitwahl.

Einstellung des Trocknungsprogramms auf 10 Minuten bis max. 3 Stunden:

1. Drehen Sie den Programmwahlschalter in die Position Zeitprogramm.
2. Drücken Sie wiederholt die Taste Zeitwahl, bis die gewünschte Programmdauer im Display erscheint, zum Beispiel für das 20-Minuten-Programm.

Funktion Zeitvorwahr

Die Funktion Zeitvorwahl betiet die Mochlich

keit, den Beginn eines Programms um 30 Mi

In (30') bis 20 Stunden (20h) zu verzögern.

So stellen Sie die Funktion ein:

1. Wahlen Sie das Trockungsprogramm und die Zusatzfunktionen.
2. Drücken Sie wiederholt die Taste Zeitvorwahr, bis die gewünschte Zeitvorwahr im Display erscheidt, zum Beispiel für eine Startzeitvorwahr von 12 Stunden.
3. Drucken Sie die Taste Start/Pause, um den Zeitvorwahl-Countdown zu starten.

Das Zeitvorwahl-Symbol: 1 erscheint auf dem Display.

Funktion Kindersicherung

Die Funktion Kindersicherung :

• verhindert, dass Kinder mit den Bedienelementen des Gerätes spielten
• verhindert, dass ein laufendes Programm versehentlich angehalten oder verändert wird
• deaktiviert alle Drucktasten und den Programmwahlschalter

Einstellen/Ausschalten der Kindersicherung :

1. Halten Sie die Taste Signal und Zeitwahl 5 Sekunden lang gleichzeitig gedrückt.
2. Lassen Sie bereits Tasten los, wenn das Symbol auf dem Display ein-/ausgebrendet wird.

Um ein Programm zu ändern oder ein neues Programm einzustellen, müssen Sie die Funktion Kindersicherung deaktivieren.

StartendesProgramms

Drücken Sie die Taste Start/Pause. Die ungefährte Programmdauer, die auf dem Display erscheidt, beginnt, ruckwärts zu laufen.

Ändern eines Programms

Um ein versehentlich gewähltes Programm nach dem Start zuändern, drehen Sie zuerst den Programm-Wahlschalter auf Aus und dann auf ein neues Programm.

i Nach dem Programmstart kann ein Programm nicht mehr direkt geändert werden. Wenn Sie den Programm-Wahrschein alter während des Programmablaufs trotzdem auf ein andere Programm direhen, beginnen die Programmlauf-Anzeige und die Wartungsanzeige zu/GLien.

Reinigung und Pflege

Reinigung des Flusenfilters

Die Filter sammeln die Flusen, die sich beim Trocken absetzen. Die Flusenfilter (Mikrofein- und Feinfilter) müssen nach每一个Trockengang gereinigt werden, um einen einwandfrei Betrieb des Trockners zu gewährleisten.

Die LED Sieb weist Sie auf diese Aufgabe hin.

Vorsicht! Benutzen Sie den Trockner nie ohne oder mit beschädigten oder verstopften Flusenfiltern.

Wirde eine Zusatzfunktion gewählt (es sei desser SIGNAL ist gewählt), erscheidt Err auf dem Multidisplay. Dies wirkt sich jedoch nicht auf das Trockenprogramm aus (Waschenschutz).

Ende des Programms / Herausnehmen der Wäsche

Wichtig! Nach jedem Trockenprogramm:

• die Flusenfilter reinigen
• den Kondensatbehälter leeren

(siehe Abschnitt „ Reinigung und Pflege “.)

Nach dem Ende des Trockenprogramms erscheint auf dem Display eine blinkende. Wenn die Signal -Taste gedrückt wurde, ertont für ca. eine Minute ein unterbrochenes akustisches Signal.

i Dem Trockenprogramm folgt automatisch ein 30 Minuten dauerndes Knitterschutzprogramm. Die Trommel dreht sich in dieser Phase in kurzen Abständen. Die Wäsche bleibt dadurch locker und knitterfrei. Die Wäsche kann während des Knitterschutzprogramms jederzeit entnommen werden. (Die Wäsche sollte jedoch spätestens nach dem Ende des Knitterschutzprogramms entnommen werden, um Knitterbildung zu vermeiden.) Werde die Funktion Knitterschutz Plus gewählt, wird die Knitterschutzphase um 60 Minuten verlangert.

1. Öffnen Sie die Tür.
2. Entfernen Sie die Flusen aus den Flusenfilter (siehe Abschnitt „ Reinigung und Pflege “)
3. Entnahmen Sie die Wäsche.
4. Drehen Sie den Programmwahlschalter auf die Position Aus.
5. Schließen Sie die Tür.

Öffnen Sie die Einfülltür.

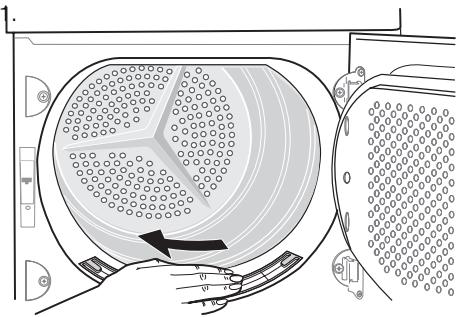

1. Streichen Sie mit der feuchten Hand über den Mikrofeinfilter, der sich auf dem unteren Rand der Einfüllöffnung befindet.

Nach einer gewissen Zeit bildet sich ein weißlicher Belag auf den Filter, der durch Waschmittelrückstände in der Wäsche verursacht wird. Reinigen Sie in thisem Fall die Filter mit warmem Wasser und einer Bürste. Nehmen Sie den Filter in der Einfülltur nach oben heraus. Der Filter kann mit nach links oder rechts gerichteter Grifföffnung eingebaut werden. Vergessen Sie nicht, den Filter nach dem Reinigen wieder einzusetzen.

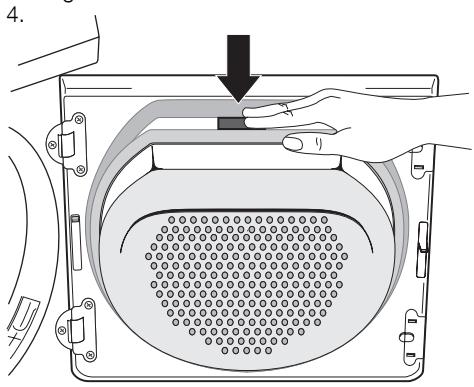

Drucken Sie den Entriegelungsknopf auf dem Filtersieb nach unten. Das Filtersieb springt hersus.

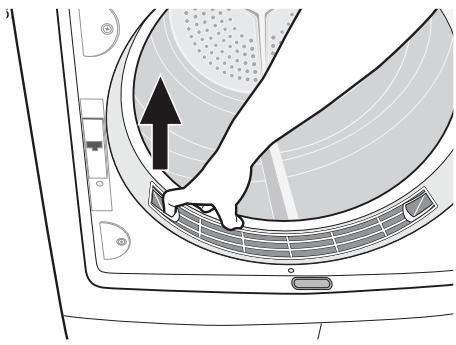

Ziehen Sie den Feinfilter hers.

1. Entfernen Sie die Wäscheflusen von dem Feinfilter. Am besten Funktioniert das mit angefeuchteter Hand.

Reinigen Sie den gesamten Filterbereich

Der Filterbereich braucht nicht nach jedem Trockenprogramm gereinigt zu werden, muss jeder regelmäßig kontrolliert und bei Bedarf von Flusen gesäubert werden.

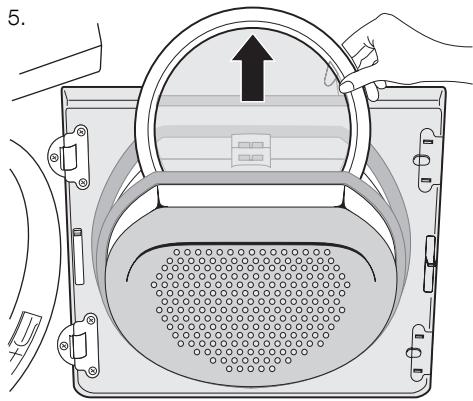

Dazu fassen Sie das Filtersieb oben an undziehen es nach vorn, bis es sich aus den beiden Halterungen lost.

1. Entfernen Sie die Flusen von dem gesamten Filterbereich. Benutzen Sie dazu am besten einen Staubsauger.
2. Drücken Sie beide Zapfen des Filtersiebes in die Halterungen an der Einfulltur, bis sie einrasten.
3. Setzen Sie den Feinfilter wieder ein.

Drücken Sie gegen das Filtersieb, bis es in der Verriegelung einrastet.

Ohne Feinfilter rastet das Filtersieb nicht vollständig ein und die Einfülltur kann nicht geschlossen werden.

Reinigen der Turdichtung

Wischen Sie die Turdichtung mit einem feuchten Tuch sofort nach dem Ende des Trockenprogramms ab.

Entleeren des Kondensatbehalters

Der Kondensatbehälter muss nach jedem Trockengang entleert werden. Ist der Kondensatbehälter voll, wird das laufende Programm unterbrochen und die LED Behälter leuchtet. Entleeren Sie den Kondensatbehälter, um mit dem Programm fortzufahren.

Warning! Das Kondenswasser kann nicht getrunken oder für die Zubereitung von den verwendet werden.

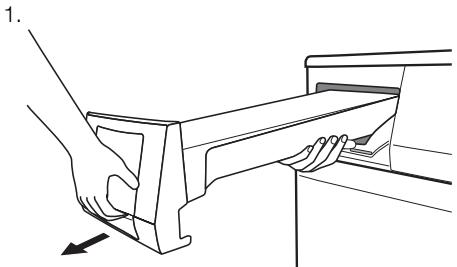

Ziehen Sie den Kondensatbehälter vollständig heraus.

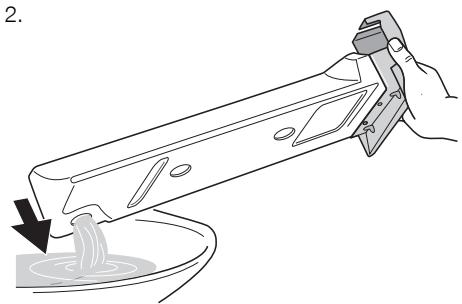

Gießen Sie das Kondenswasser in eine Wanne oder einen ähnlichen Behälter.

1. Setzen Sie den Kondensatbehälter wieder ein. Falls das Programm wegen des vollen Behähters abgebrochen wurde: Drücken Sie die Taste Start Pause, um das Trockenprogramm fortzusetzen.

i Der Kondensatbehälter hat ein Fassungsvermögen von ca. 4 l. Das reicht für ca. 7 kg Wäsche aus, die zuvor mit 1000 U/min geschleudert wurde.
Das Kondenswasser kann als destillertes Wasser, z. B. zum Bügeln mit einem Dampf-bügeleisen, verwendet werden. Filter Sie jedoch zuvor das Kondenswasser (z. B. mit einem Kafee filter), um eventuelle Rückstände oder Flusen zurückzuhalten.

Wärmetauscher reinigen

Wenn die LED Wärmetauscher leuchtet, muss der Wärmetauscher gereinigt werden.

Vorsicht! Der Betrieb mit verstopftem Wärmetauscher kann den Trockner beschädigen. Außer dem erhöht sich auch der Energieverbrauch.

1. Offnen Sie die Tur.

Öffnen Sie die Sockeltür. Drücken Sie dazu den Entriegelungsknopf am unteren Rand der Ein

fulöffnung und öffnen Sie die Sockeltür nach links.

1. Entfernen Sie Flusen von der Innenseite der Tür und aus dem Raum vor dem Wärmetauscher. Wischen Sie die Türdichtigung mit einem feuchten Tuch ab.

Drehen Sie beide Sicherungsscheiben nach innen.

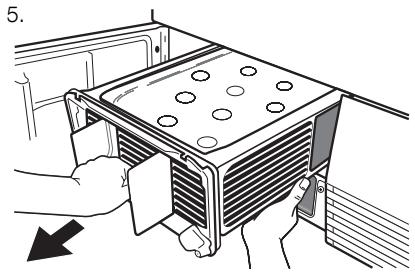

Ziehen Sie den Wärmetauscher am Griff aus dem Sockel und halten Sie ihren möglichst gerade, um zu verhindern, dass verbliebenes Wasser verschüttet wird.

1. Zum Leeren des Wärmetauschers halten Sieihn senkrecht über ein Spülbecken.

Vorsicht! Verwenden Sie für die Reinigung keine scharfen Gegenstände. Der Wärmetauscher konnte undlicht werden.

1. Reinigen Sie den Wärmetauscher. Hierfür verwenden Sie am besten eine Bürste oder eine Handbrause.
2. Setzen Sie den Wärmetauscher wieder ein und befestigen Sieihn (drehen Sie beiden Sicherungsscheiben nach außen, bis sie einrasten).
3. Schließen Sie die Sockeltür.

Vorsicht! Benutzen Sie den Trockner nie ohne Wärmetauscher.

Reinigen der Trommel

Vorsicht! Benutzen Sie keine Scheuermittel oder Metallschwammchen zum Reinigen der Trommel.
Kalk im Wasser und Rückstände von Waschmitteln bilden einen kaum sightbaren Belag auf der Innenseite der Trommel. Der Trockengrad der Wäsche kann daher beim Trocknen nicht mehr zuverlüssig festgestellt werden. Die Wäsche ist beim Entnehmen aus dem Trockner feuchter als erwartet.

Wischen Sie mit einem üblichen Haushaltsreinigungsmittel (z. B. Reiniger auf Essigbasis) die Innenseite der Trommel und die Trommelrippen ab.

Reinigen der Bedienblende und des Gerätegehäuses

Vorsicht! Verwenden Sie zum Reinigen des Gehäuses keine Möbelreiniger oder andere aggressive Reinigungsmittel.

Wischen Sie mit einem feuchten Tuch die Bedienblende und das Gehäuse ab.

Was tun, wenn...

Kleine Störungen selbst beheben

Störung1)	Mögliche Ursache	Abhilfe
Trockner lauft nicht.	Der Trockner ist nicht an die Stromver-sorgung angeschlossen.	Stecken Sie den Netzstecker in die Steckdose. Kontrollieren Sie die Siche-rung der Hausinstallation.
	Einfūlltür offen.	Schließen Sie die Einfūlltür.
	Die Taste Start / Pause wurde nicht ge-drückt.	Drücken Sie die Taste Start / Pause .
Nicht zufriedenstellige Trockener-geb{nisse.	Falsches Programm eingestellt.	Stellen Sie ein geeignetes Programm ein. 2)
	Flusenfilter verstopft.	Flusenfilter reinigen. 3)
	Wärmetauscher verstopft.	Reinigen Sie den Wärmetauscher. 3)
	Max. Wäschemenge übersritten.	Maximale Fūllmenge beachten.
	Lüfungsgitter bedeckt.	Lüfungsgitter am Gerätboden freilagen.
	Rückstände in der Trommel.	Reinigen Sie die Innenfläche der Trommel.
	Hohe Wasserhärte.	Stellen Sie eine geeignete Wasserhärte ein. 4).
Die Einfūftturschließlich nicht.	Filter nicht eingesetzt.	Feinfilter und/oder Grobfilter korrekt ein-setszen.
Err (Fehler) auf dem LCD-Display. 5)	Sie haben nach dem Programmstart ver-sucht die Parameter zu ändern.	Schalten Sie den Trockner aus und wie-der ein. Stellen Sie die erforderlichen Pa-rameter ein.
Keine Trom-melbeleuch-tung.	Programmwahlschalter in Position Aus .	Drehen Sieihn auf Beleuchtung (falls vor-handen) oder auf ein andere Programm.
	Lampe durchgebrannt.	Ersetzen Sie die Lampe (siehe)nachsten Abschnittt.
Ungewöhnli-cher Zeitab-lauf im LCD-Display. 5)	Die voraussichtliche Programmdauer wird errechnet unter Berücksichtigung von: Typ, Menge und Feuchtgkeitsgehalt der Wäsche.	Automatischer Vorgang - kein Gerätefeh-ler.
Programm nicht aktiv.	Kondensatbehälter voll.	Leeren Sie den Kondensatbehälter 3), drücken Sie die Taste Start / Pause .
Trockengang zu kurz.	Kleine Wäschemenge./Wäsche für das ausgewählte Programm zu trocken.	Zeitprogramm oder höhere Trocknungs-stufe wahren (z. B. Extratrocken).
Trockengang zu lang. 6)	Flusenfilter verstopft.	Flusenfilter reinigen.
	Wäschemenge zu groß.	Maximale Füllimenge beachten.
	Wäsche unzureichend geschleudert.	Wäsche entsprechend schleudern.
	Besonders hohe Raumtemperatur - keine Gerätestörung.	Falls möglich, die Raumtemperatur sen-ken.

1) Bei einer Fehlermeldung im LCD-Display (z. B.: E51) - nur bei Trocknern mit LCD-Display): Schalten Sie den Trockner aus und wieder ein. Stellen Sie ein Programm ein. Drucken Sie die Taste Start / Pause . Funktioniert es nicht? - benachrichtigen Sie den lokalen Kundendienst unter Angabe des Fehlercodes.
2) Beachen Sie die Programmempfehlung - siehe den Abschnitt Programmübersicht.
3) siehe Abschnitt Reinigung und Pflege.
4) siehe Abschnitt Programmiermöglichkeiten.
5) Nur bei Trocknern mit LCD-Display
6) Hinweis: Nach etwa 5 Stunden wird der Trockengang automatisch abgebrochen (siehe Abschnitt Ende des Trockenprogramms).

Austausch der Lampe der Trommelbeleuchtung

Benutzen Sie nur für Trockner geeignete Lampen. Die Speziallampen erhalten Sie beim Kundendienst.

Wichtig! Die Trommelbeleuchtung schaltet sich bei geöffneter Tur automatisch nach 4 Minuten ab.

Warning! Keine Standardglühlampen verwenden! Diese entwickeln zu viel Hitze können das Gerät beschädigen!

Ziehen Sie den Netzstecker, bevor Sie die Lampe ersetzen; bei Festanschluss: die Sicherung ganz herausdrehen oder ausschalten.

1. Schrauben Sie die Abdeckung über der Gluhbirne ab (sie befindet sich direkt hinter der Ein

fulöffnung oben. Weitere Einzelheiten dazu finden Sie im Abschnitt „Gerätebeschreibung".

1. Ersetzen Sie die defekte Lampe.
2. Schrauben Sie die Abdeckung wieder an. Überprüfen Sie die O-Ringdichtung auf korrekten Sitz, bevor Sie die Abdeckung anschrauben. Benutzen Sie den Trockner nicht, wenn die O-Ringdichtung an der Abdeckung der Trommelbeleuchtung fehlt.

Warning! Aus Sicherheitsgründen muss die Abdeckung fest angeschraubt sein.

Anderenfalls darf der Trockner nicht in Betrieb genommen werden.

Technische Daten

C E

Parameter	Wert
Höhe x Breite x Tiefe	85 x 60 x 58 cm
Trommelvolumen	108 l
Tiefe bei geöffneter Einfülltür	109 cm
Höhenverstellbarkeit	1,5 cm
Leergewicht	ca. 40 kg
Füllmenge (je nach Programm) 1)	max. 7 kg
Spannung	220-230 V
Erforderliche Absicherung	10 A
Gesamtleistung	2350 W
Energie-Effizienzklasse	B
Energieverbrauch (7 kg Baumwolle, vorgeschleu-dert mit 1000 U/min) 2)	3,92 kWh
Durchschnittlicher Energieverbrauch/Jahr	284,1 kWh
Verwendung	Haushalt
Zulässige Umgebungstemperatur	+5 °C bis + 35 °C
VerbrauchswerteDie Verbrauchswerte wurden unter Standardbedingungen ermittelt. Sie können unter Haushaltsbe-dingungen unterschiedlich sein.
Programme	Energieverbrauch in kWh/durchschnittliche Trockenzeit in Min.
Baumwolle Schranktrocken 3)	3.92 / 125 (7 kg, vorgeschleudert mit 1000 U/Min)3,75 (7 kg, vorgeschleudert mit 1200 U/Min)3,60 (7 kg, vorgeschleudert mit 1400 U/Min)3,20 (7 kg, vorgeschleudert mit 1800 U/Min)
Baumwolle Bügeltrocken 3)	3.34 / 107 (7 kg, vorgeschleudert mit 1000 U/Min)
Mischgewebe Schranktrocken 3)	1.33 / 48 (3 kg, vorgeschleudert mit 1200 U/Min)

1) In einigen Ländern können die Angaben zur Füllmenge aufgrund entsprechender Messmethoden abweichen.
2) Gemäß EN 61121.
3) Hinweise für Prüfinsitute: das Programm ist nach EN 61121 zu prufen.

Programmiermöglichkeiten

Einstellung	Vorgehen
Summer dauerhaft aktivieren/deaktiveren	1. Drehen Sie den Programmwahlschalter auf ein beliebiges Programm. 2. Halten Sie gleichzeitig die Tasten Schon und Knitterschutz Plus etwa 5 Sekunden lang gedrück. - Die LED über der Taste Signal leuchtet - der Summer ist dauerhaft aktiviert. - Die LED erlischt - der Summer ist dauerhaft deaktiviert. 3. Der Summer ist standardmäßig deaktiviert. Sie können mit der Taste Signal den Summer aktivieren oder deaktivieren. Das Gerät speichert die Einstellung jedoch nicht.
Wasserhärte1)	1. Drehen Sie den Programmwahlschalter auf ein beliebiges Programm. 2. Halten Sie gleichzeitig die Tasten Schon und Zeitwahl etwa 5 Sekunden lang gedrückt. Die aktuelle Einstellung wird auf dem Display angezeigt: - geringe Leitfähigkeit < 300 μS/cm - mittlere Leitfähigkeit 300-600 μS/cm - hohe Leitfähigkeit > 600 μS/cm 3. Drücken Sie die Taste Start/Pause mehrmals hintereinander, bis die gewünschte Stufe angezeigt wird. 4. Um die Einstellung abzuspeichern, drücken Sie gleichzeitig die Tasten Schon und Zeitwahl oder drehen Sie den Wahlschalter auf die Position Aus .
Kondensatbehälter leeren - Warn-LED ausgescheltet2)	1. Drehen Sie den Programmwahlschalter auf ein beliebiges Programm. 2. Halten Sie gleichzeitig die Tasten Knitterschutz Plus und Zeitwahl etwa 5 Sekunden lang gedrückt. Die aktuelle Einstellung wird auf dem Display angezeigt: - Die Kontrollampe Behälter blinkt, und im Display erscheidt - - die Warnmeldung ist ausgeschelt. - Die Kontrollampe Behälter leuchtet kontinuierlich, und im Display erscheidt - - die Warnmeldung ist eingeschelt.

1) Wasser enthalt understandsliche Mengen an Kalk und Mineralsalzen, die je nach geografisch Standort varieren und somit zu entsprechenden Leitfahigkeitswerten führen. Betrachtliche Abweichungen der Leitfahigkeit des Wassers von den werkseitig voreingestellten Werten können die Restfeuchte der Wäsche nach der Trocknung leicht beeinflussen. Sie können die Empfindlichkeit des Feuchtigkeitsensors entsprechend den Leitfahigkeitswerten wie folgt einstellen.
2) Standardmäßig ist die Warn-LED aktiviert. Sie leucht am Ende des Trockengangs und auch während des Trockengangs, wenn der Kondensatbehälter voll ist. Bei Verwendung einer externen Ableitung für das Kondenswasser kann die Warning ausgeschaftet sein.

Kundendienst

Prüfen Sie bei einer technischen Störung zunachst, ob Sie anhand der Bedienungsanleitung den Fehler selbst beheben konnen (siehe Kapitel "Was tun, wenn ...".

Konnen Sie die Störung nicht selbst abstellen, wenden Sie sich an den Kundendienst oder an Ihren Fachhändler.

Um Ichnen schnell herself zu können, benötigen wir folgende Angaben:

• Modellbezeichnung
• Produkt-Nummer (PNC)

• Serien-Nummer (S No.) (diese Nummern finden Sie auf dem Typenschild)

• Fehlermeldung

• Eventuelle Fehlermeldungen, die das Gerät anziegt

Tragen Sie die Gerätenummern hier ein, so dass Sie diese immer zur Hand haben:

Modellbeschreibung:
Produktnummer (PNC):
Seriennummer (S No.):

Time (Zeitwahl) function

Für Gerätezubehör und Ersatzeile besuchen Sie unseren Web Shop: www.electrolux.ch
