BEDIENUNGSANLEITUNG TASL5M101 AEG-ELECTROLUX

Liebe Kundin, lieber Kunde

Wir freuen uns, dass Sie sich für einen Electrolux-Wäschetrockner entschieden haben.

Ihr neuer Wäschetrockner entstand in mehrjähriger Entwicklungsarbeit. Höchste Qualitätsansprüche sowohl in der Entwicklung als auch in der Fertigung garantieren ihm eine lange Lebensdauer.

Seine Konzeption erfüllt alle heutigen und zukünftigen Anforderungen moderner Wäschepflege. Sie ermöglicht Ihnen eine vielfältige und individuelle Programmwahl. Sparsamster Energieverbrauch und kurze Trocknungszeiten sichern Ihnen beim Betrieb Ihres Wäschetrockners höchste Wirtschaftlichkeit.

Chère cliente, cher client

Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, um alle Möglichkeiten und Vorteile Ihres neuen Wäschetrockners nutzen zu können.

Beachten Sie zudem die Sicherheitshinweise auf Seite 4, sowie das beiliegende Garantie- und Kundendienstheft.

Wir wünschen Ihnen viel Freude an Ihrem neuen Electrolux-Gerät.

Ihre

Electrolux AG

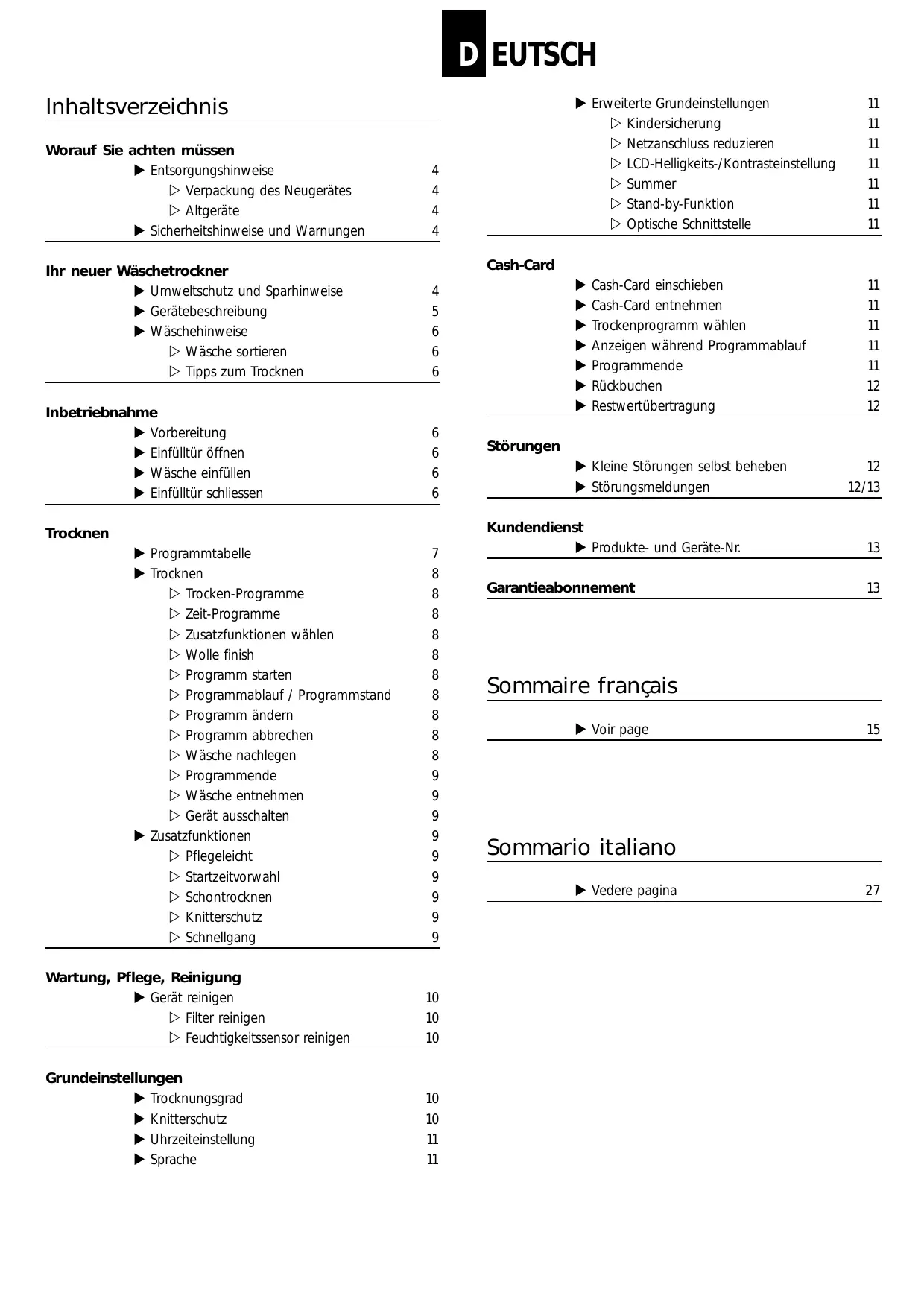

Worauf Sie achten müssen

Entsorgungshinweise	4
Verpackung des Neugerätes	4
Altgeräte	4
Sicherheitshinweise und Warnungen	4

Ihr neuer Wäschetrockner

▶ Umweltschutz und Sparhinweise	4
▶ Gerätebeschreibung	5
▶ Wäschehinweise	6
▷ Wäsche sortieren	6
▷ Tipps zum Trocknen	6

Inbetriebnahme

► Vorbereitung	6
► Einfülltür öffnen	6
► Wäsche einfüllen	6
► Einfülltür schliessen	6

Trocknen

Programmtabelle	7
Trocknen	8
Trocken-Programme	8
Zeit-Programme	8
Zusatzfunktionen wählen	8
Wolle finish	8
Programm starten	8
Programmablauf / Programmstand	8
Programm ändern	8
Programm abbrechen	8
Wäsche nachlegen	8
Programmende	9
Wäsche entnehmen	9
Gerät ausschalten	9

Zusatzfunktionen	9
Pflegeleicht	9
Startzeitvorwahl	9
Schontrocknen	9
Knitterschutz	9
Schnellgang	9

Wartung, Pflege, Reinigung

▶ Gerät reinigen	10
▷ Filter reinigen	10
▷ Feuchtigkeitssensor reinigen	10

Grundeinstellungen

Trocknungsgrad	10
Knitterschutz	10
Uhrzeiteinstellung	11
Sprache	11

▶ Erweiterte Grundeinstellungen	11
▷ Kindersicherung	11
▷ Netzanschluss reduzieren	11
▷ LCD-Helligkeits-/Kontrasteinstellung	11
▷ Summer	11
▷ Stand-by-Funktion	11
▷ Optische Schnittstelle	11

Cash-Card

Cash-Card einschieben	11
Cash-Card entnehmen	11
Trockenprogramm wählen	11
Anzeigen während Programmablauf	11
Programmende	11
Rückbuchen	12
Restwertübertragung	12

Störungen

Kleine Störungen selbst beheben	12
Störungsmeldungen	12/13

Kundendienst

Produkte- und Geräte-Nr.

13

Garantieabonnement

13

Sommaire français

▶ Voir page 15

Sommario italiano

▶ Vedere pagina 27

Entsorgungshinweise

Verpackungsmaterial

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Die Kunststoffteile sind gekennzeichnet, z.B. >PE<, >PS< etc. Entsorgen Sie die Verpackungsmaterialien entsprechend ihrer Kennzeichnung bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern.

Altgerät

Das Symbol ✉ auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Wohin mit den Altgeräten?

Überall dort wo neue Geräte verkauft werden oder Abgabe bei den offiziellen S.EN.S-Sammelstellen oder offiziellen S.EN.S-Recyclern. Die Liste der offiziellen S.EN.S-Sammelstellen findet sich unter www.sens.ch.

Warnung: Damit von dem ausgedienten Gerät keine Gerät keine Gefahr mehr ausgehen kann, vor der Entsorgung unbrauchbar machen. Dazu Gerät von der Netzversorgung trennen und das Netzanschlusskabel vom Gerät entfernen.

Sicherheitshinweise und Warnungen

Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen für Elektrogeräte.

Vor der Inbetriebnahme beachten:

Lesen Sie die beiliegenden Druckschriften sorgfältig durch, bevor Sie Ihren Wäschetrockner in Betrieb nehmen. Sie enthalten wichtige Informationen zu Installation, zum Gebrauch und zur Sicherheit des Gerätes.

Reparaturen dürfen nur von geschultem Fachpersonal durchgeführt werden. Durch unsachgemässe Reparaturen können erhebliche Sachschäden und Gefahren für den Benützer entstehen.

Druckschriften für Mitbenützer oder Nachbesitzer sorgfältig aufbewahren.

Das Gerät entsprechend der Aufstellungsanleitung installieren.

Ein Gerät mit sichtbaren Schäden nicht anschliessen. Im Zweifelsfall Kundendienst oder Händler befragen.

Beim Trocknen beachten:

Kinder nicht mit dem Gerät unbeaufsichtigt lassen.

Haustiere vom Gerät fernhalten.

Das Gerät nur im Haushalt zum Trocknen von Textilien benutzen.

Nach Programmende beachten:

Nicht in die drehende Trommel greifen.

Zum Schutz des Gerätes beachten:

Nicht auf das Gerät steigen.

Setzen, lehnen oder stützen Sie sich nicht auf die Einfülltür (Kippgefahr!).

Bei einem Transport beachten:

Vorsicht beim Transport des Gerätes! (Verletzungsgefahr!) Das Gerät nicht an vorstehenden Bauteilen anheben!

Den Anschluss der Abluftleitung nicht an einen Kamin anschliessen, an den ein Gas-, Kohleofen bzw. Herd, oder eine Gas-Raumheizung angeschlossen ist. Durch Rücksaugung besteht Vergiftungsgefahr!

Umweltschutz und Sparhinweise

So sparen Sie Strom, Zeit und Kosten

▶ Am sparsamsten und umweltfreundlichsten trocknen Sie, wenn Sie die maximale Wäschemenge einfüllen.
▶ Die maximal angegebene Wäschemenge nicht überschreiten (siehe Programmtabelle Seite 7).
▶ Die Wäsche vor dem Trocknen durch Schleudern im Waschautomat oder in einer Wäscheschleuder gründlich entwässern. Je höher die Schleuderdrehzahl, umso kürzer ist die Trocknungszeit und geringer der Stromverbrauch.
▶ Auch pflegeleichte Wäsche schleudern.
▶ Beim Trocknen muss für eine gute Raumbelüftung gesorgt werden (Fenster oder Tür öffnen).
▶ Den Filter nach jeder Wäschetrocknung säubern.

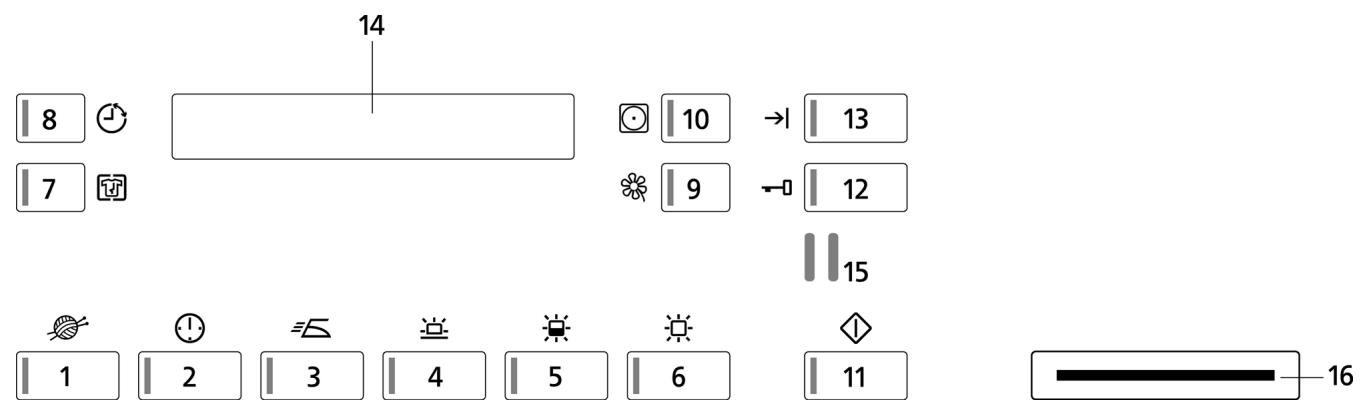

Bedienungs- und Anzeigefeld

8 7 14 10 → 13 9 12 15 1 2 3 4 5 6 11 16

Programme

1 Wolle finish
2 Zeitprogramm
3 Bügelfeucht
4 Leichttrocken
5 Schranktrocken
6 Extratrocken

Zusatzfunktionen

7 Knitterschutz Ein/Aus
8 Startzeitvorwahl
9 Pflegeleicht
10 Schontrocknen
11 Programmstart
12 Einfülltür öffnen
13 Schnellgang

Anzeigen

14 Displayanzeige

Schnittstellen

15 SCS-Service Control System
(PC-Schnittstelle für Kundendienst)
16 Einschuböffnung für die Cash-Card

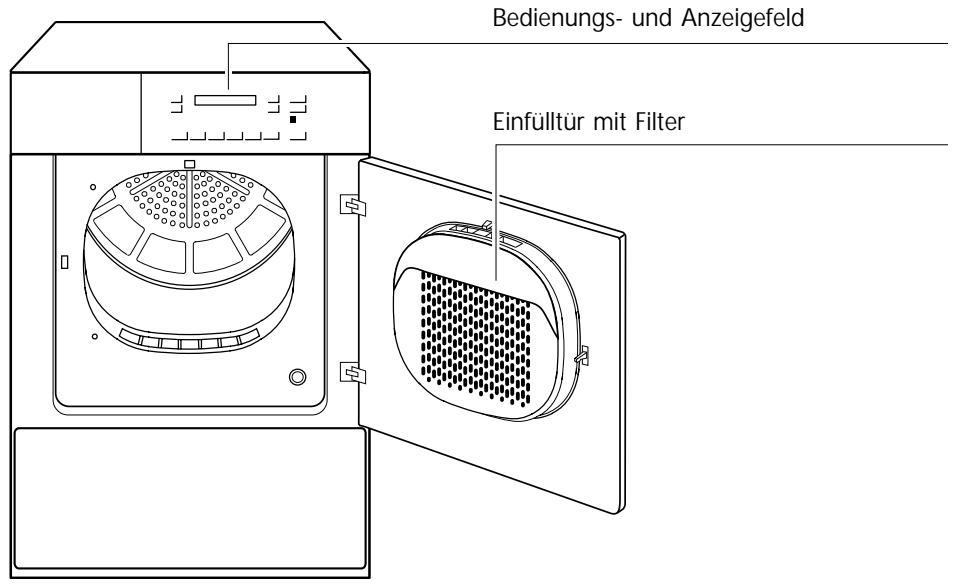

Bedienungs- und Anzeigefeld Einfülltür mit Filter

Wäsche sortieren

⚠️ Beachten Sie die Trocknungs-Symbole in den Textilien.

Trocknen mit normaler Temperatur.

Trocknen mit niedriger Temperatur.

Nicht maschinell Trocknen.

⚠️ Folgende Textilien nicht im Gerät trocknen

• Empfindliche Gewebe (Seide, synthetische Gardinen etc.): Knitterbildung!
• Tropfnasse Wäsche: Energieverschwendung!
• Wolle oder Textilien mit Wollanteil (Ausser mit dem Spezialprogramm Wolle finish): Verfilzungsgefahr!
  Um ein gleichmässiges Trocknungsergebnis zu erzielen, die Wäsche nach Gewebeart und gewünschtem Trockungsziel sortieren.

Die maximalen Beladungsmengen nicht überschreiten, da Überfüllen das Trocknungsergebnis beeinträchtigt und die Wäsche stark knittert.

Tipps zum Trocknen

▶ Schliessen Sie Reissverschlüsse, Haken und Ösen. Lose Gürtel, Schürzenbänder usw. zusammenbinden.
▶ Pflegeleichte Wäsche möglichst in leicht feuchtem Zustand (Trocknungsziel «Leichttrocken» >< wählen) aus dem Gerät nehmen und an der Luft kurz nachtrocknen lassen. Bei Übertrocknen besteht Knittergefahr.
Wäschestücke, die nach dem Trocknen eines Wäschepostens mit stark unterschiedlichen Gewebearten noch zu feucht sind, können im Zeitprogramm ⚠ nachgetrocknet werden.
▶ Gewirkte Textilien, z.B. Trikotwäsche, können beim Trocknen etwas einlaufen. Für diese Textilien kein Programm «Extratrocken» ☐ verwenden.

Inbetriebnahme

⚠️ Das Gerät entsprechend der Aufstellungsanleitung installieren. Bevor das Gerät das erste Mal in Betrieb genommen wird, die Trommel mit einem feuchten Tuch auswischen.

Vorbereitung

Überprüfen Sie, ob:

▶ der Flusenfilter eingesetzt ist. (siehe Reinigung / Wartung Seite 10)
▶ der Netzstecker eingesteckt oder Wandschalter eingeschaltet ist.

Das Gerät ist betriebsbereit, sofern sämtliche Kontrolllampen blinken oder im Schlafmodus erloschen sind. Falls eine Kontrolllampe dauernd leuchtet, wie folgt vorgehen:

▶ Mit Schnellgangtaste auf Position Programmende tippen, bis Kontrolllampe leuchtet. Warten, bis Kontrolllampe blinkt und Taste «Tür» betätigen. (ggfls. Wäsche entnehmen)

Einfülltür öffnen

▶ Drücken Sie die Taste «Tür».

● Die Einfülltür springt auf.
▶ Achtung: Die Tür springt nur auf, wenn die Hauptstromzufuhr eingeschaltet ist. Sollte vor dem Tür öffnen kein Strom vorhanden sein, dann kann die Tür manuell durch einen kurzen Druck auf Höhe des Verschlussriegels geöffnet werden.
- Trommelbeleuchtung wird beim Öffnen der Tür eingeschaltet.

Wäsche einfüllen

⚠️ Vor dem Einfüllen der Wäsche darauf achten, dass sich keine Fremdkörper oder eventuell eingesperrte Tiere in der Trommel befinden.
⚠️ Nur Textilien, die mit Wasser gewaschen wurden, im Gerät trocknen.
⚠ Wäsche, die mit entzündlichen Lösungsmitteln behandelt wurden, z.B. mit Fleckenentferner oder Waschbenzin, nicht im Gerät trocknen (Explosionsgefahr!).
⚠️ Textilien, die Schaumgummi enthalten oder die mit Haarfestiger, Nagellackentferner oder ähnlichen Mitteln behaftet sind, nicht im Gerät trocknen (Brandgefahr!).

▶ Legen Sie die Wäsche gut aufgelockert in die Trommel, grosse und kleine Stücke gemischt.

Einfülltür schliessen

▶ Schliessen Sie die Einfülltür, indem Sie diese zudrücken, bis der Verschluss hörbar einschnappt.
▶ Achten Sie darauf, dass beim Schliessen der Einfülltür keine Wäschestücke eingeklemmt werden.

Bei nicht geschlossener Tür verhindert ein Sicherheitsschalter die Inbetriebnahme des Gerätes.

Pflegekennzeichen	max. Wäsche-menge	Textilien/Wäscheart		Programme Trocknungsziel	Tasten für Programmwahl	Geschleudert im Waschautomat bei U/min.	Strom-verbrauch ca. kWh	Dauer ca. Min.
		Koch- und Buntwäsche aus Baumwolle oder Leinen		Elektronikprogramme
	6,5 kg	● Bett- und Tischwäsche, Handtücher T-Shirts. Polohemden, Arbeitsbekleidung	► für Wäsche, die mit einem Bügeleisen gebügelt werden soll	Bügelfeucht		140012001000	2,42,62,9	384246
		● T-Shirts, Polohemden, Kleider, Hosen, Arbeitsbekleidung, Unterwäsche	► für Wäsche, die nicht oder nur leicht nachgebügelt werden soll	Leichttrocken		140012001000	3,03,23,5	485255
		● Frottier-, Geschirr- und Handtücher, Bettwäsche, Unterwäsche, Baumwollsocken	► für Wäsche, die nicht gebügelt werden soll	Schranktrocken		140012001000	3,43,63,9	545861
		● Frottier-Bademäntel und -Bettwäsche keine Unterwäsche und Socken	► für besonders dicke oder mehrlagige Stoffe	Extratrocken		140012001000	3,84,04,3	606570
		Pflegeleichte (bügelfreie) Wäsche aus Synthetic- und Mischgewebe sowie Baumwolle mit Bügelfreiausrüstung z. B. Viskose, Cupro, Modal, Polyester		Elektronikprogramme
	3,2 kg	● Hosen, Kleider, Röcke, Hemden	► für Wäsche, die mit einem Bügeleisen gebügelt werden soll	Bügelfeucht		800600	1,01,1	2024
		● Hosen, Kleider, Röcke, Hemden, Blusen Miederwäsche, Leggins, Sportbekleidung mit grossem synthetischen Faseranteil	► für Wäsche, die nicht oder nur leicht nachgebügelt werden soll	Leichttrocken		800600	1,21,4	2527
		● Oberhemden, Blusen, Sportbekleidung Bett- und Tischwäsche, Trainingsanzüge	► für Wäsche, die nicht gebügelt werden soll	Schranktrocken		800600	1,41,6	3236
		● Anoraks, Decken	► für besonders dicke oder mehrlagige Stoffe	Extratrocken		800600	1,71,9	4044
		Sonderprogramme
	4 kg	● Wolle finishWaschmaschinenfeste Wolle	Die Wäsche wird flauschiger, aber nicht getrocknet. Direkt nach Programmende die Wäsche entnehmen und auf einem Frottétuch flach zum Trocknen legen.	Wolle finish		800	0,2	5
		● ZeitprogrammEinzelne Wäschestücke, Wäschestücke mit geringem Feuchtigkeitsgehalt	Zum Nachtrocknen von noch feuchten Wäschestücken zum Trockenen von Kopfkissen	Zeitprogramm 10 - 150 Min.
		Bei temperaturempfindlichen Textilien zusätzlich Taste «Schontrocknen» drücken!			+
		Die angegebenen Verbrauchswerte und die Programmdauer sind Richtwerte, die unter Normbedingungen ermittelt wurden. Schwankungen bis zu 10% sind möglich. Bei Geräten mit reduzierter elektrischer Anschlussleistung verlängern sich die Programmzeiten entsprechend.

Trocknen

Trocken-Programme

Das elektronische Abtatsystem kontrolliert laufend den aktuellen Trocknungsgrad Ihrer Wäsche und beendet das Programm automatisch beim Erreichen des eingestellten Trocknungsziels.

Programm für Koch- und Buntwäsche oder pflegeleichte Textilien nach Programmtabelle auswählen.

▶ Programmtaste antippen.
- Die Kontrolllampe des gewählten Programmes leuchtet.
▶ Für pflegeleichte Textilien

Zusatzfunktion «Pflegeleicht» wählen.

Zeit-Programme

Zeitprogramm zum Trocknen von einzelnen Wäsche- stücken oder zum Nachtrocknen von bereits vorgetrock- neten Textilien mit geringem Feuchtigkeitsgehalt. Die einzustellende Trocknungszeit richtet sich nach der Wäscheart, der Wäschemenge und der Wäschefeuchtigkeit.

▶ Programmtaste antippen.
- Die Kontrolllampe Zeitprogramm leuchtet und die minimale Trocknungszeit von 10 Min. wird angezeigt.
▶ Trocknungszeit durch wiederholtes Antippen der Taste bis max. 150 Min. wählen.

Wolle finish: 4kg

Spezialprogramm für waschmaschinenfeste Wolle oder Textilien mit Wollanteil. Vorbereitung der Textilien zum Trocknen. Die Wäsche wird flauschiger aber nicht getrocknet. Direkt nach Programmende die Wäsche entnehmen und zum Trocknen locker auf Frottiertuch ausbreiten.

▶ Programmtaste antippen.
● Die Kontrolllampe leuchtet.
- Programmdauer ca. 5 Min.

Zusatzfunktionen wählen

KOCH- BUNTWÄSCHE 00:50h BÜGELFEUCHT

Nach der Programmwahl blinken die Kontrolllampen der Zusatzfunktionen, die bei Bedarf zugeschaltet werden können.

▶ Gewünschte Funktionstaste(n) antippen (siehe Zusatzfunktionen Seite 9).
- Die Kontrolllampe(n) der gewählten Zusatzfunktion(en) leuchtet(en).

Programm starten

▶ Starttaste antippen.
- Die Kontrolllampe leuchtet und das Programm läuft automatisch ab.

⚠️ Bei aktiver Kindersicherung:

▶ Starttaste gedrückt halten und Schnellgangtaste betätigen.

Programmablauf / Programmstand

KOCH- BUNTWÄSCHE 00:25h TROCKNEN

▶ Bei Zeit unabhängigen Programmen wird die Wäsche-feuchtigkeit durch ein elektronisches Abtastsystem ständig kontrolliert.
▶ Die verbleibende Programmdauer wird angezeigt. Diese Restzeit wird während dem Trocknen mehrmals neuberechnet, das effektive Programmende variiert deshalb um wenige Minuten.
▶ Bei Zeit-Programmen wird die Restzeit bis zum Programmende angezeigt.

Programm vor dem Programmstart ändern

▶ Gewünschte Programmtaste erneut antippen.
- Alle Kontrolllampen der wählbaren Zusatzfunktionen blinken wieder und alle Einstellungen sind gelöscht.
▶ Evtl. Zusatzfunktionen wählen.
▶ Programm starten.

Programm abbrechen

→ | ► Programm durch mehrmaliges Antippen der Schnellgangtaste abbrechen, bis Kontrolllampe «Programmende» blinkt.

⚠️ Bei aktiver Kindersicherung:

▶ Gleichzeitig Starttaste gedrückt halten.
▶ Programm neu wählen.

Wäsche nachlegen

ist jederzeit möglich.

- Brücken Sie die Turörmungstaste. - Die Trommel bleibt stehen. - Legen Sie die Wäsche ein.

▶ Schliessen Sie die Tür.
▶ Der Trocknungsvorgang wird fortgesetzt

⚠️ Bei aktiver Kindersicherung:

▶ gleichzeitig Start- und Schnellgangtaste gedrückt halten.

Programmende

Das Programmende wird durch den Anzeigewert 00:00h sowie durch die blinkende Kontrolllampe «Programmende / Knitterschutz» angezeigt.

• Signal ertönt (nur bei eingeschalteter Summerfunktion).
  ▶ Bei eingeschaltetem Knitterschutz dreht sich die Trommel, nach Programmende, in kurzen Abständen weiter damit die Wäsche nicht knittert (30 oder 60 Minuten). Spätestens jetzt sollte die Wäsche entnommen werden.

Wäsche entnehmen

▶ Drücken Sie die Türöffnungstaste.
● Die Trommel wird beleuchtet.
▶ Entnehmen Sie die Wäsche.
▶ Reinigen Sie den Filter (Seite 10).
▶ Schliessen Sie die Tür.

Gerät ausschalten

▶ Schalten Sie den Wandschalter aus.

Zusatzfunktionen

Neben den verschiedenen Standardtrocknungsprogrammen bietet Ihnen Ihr Wäschetrockner die Möglichkeit einer individuellen Programmgestaltung.

Durch die Wahl einer oder mehrerer Zusatzfunktionen können Sie Ihr Trocknungsprogramm gezielt auf die jeweiligen Besonderheiten Ihrer Wäsche abstimmen.

▶ Sie haben zudem die Möglichkeit, Ihren Wäschetrockner durch Veränderung der Grundeinstellungen auf Ihre Bedürfnisse anzupassen (siehe Seite 10).

Pflegeleicht

Für pflegeleichte Textilien aus Synthetic- oder Mischgeweben, sowie Baumwolle mit Bügelfreiausrüstung.

Startzeitvorwahl

Durch ein- oder mehrmaliges Antippen der Taste Startzeitvorwahl kann die Programmstartzeit um bis zu 23,5 Stunden verzögert werden. Dies ermöglicht z.B. das Ausnützen des Niedertarifs für Nachtstrom. Beginn und damit auch Ende eines Programmes können an individuelle Lebensgewohnheiten angepasst werden. In der Displayanzeige wird die Startzeit und die zu erwartende Zeit für das Programmende angezeigt. Nach dem Betätigen der Starttaste beginnt die Vorwahlzeit. Nach Erreichen der Startzeit startet das gewählte Programm automatisch. Die aktuelle Programmdauer wird angezeigt.

Vorwahlzeit ändern

- Die Vorwahlzeit kann durch Betätigen der «Schnellgangtaste» abgebrochen werden.

Hinweis

- Bei einem Stromunterbruch bleibt die aktuelle Zeit gespeichert. Die Dauer des Stromunterbruchs wird nicht berücksichtigt.

Schontrocknen

Die Taste Schontrocknen muss bei sehr temperaturempfindlichen Textilien aus Kunstfasermischgeweben z.B. Acrylfasern, gedrückt werden. Die Temperatur wird reduziert und die Trocknungszeit etwas verlängert.

Knitterschutz

Mit dieser Taste aktivieren Sie den Knitterschutz am Ende des Trocknungsvorganges. Der Knitterschutz vermindert die Falten in der Wäsche, das bedeutet weniger bügeln.

Schnellgang

Das Programm kann durch Betätigen der Schnelligangtaste verkürzt oder abgebrochen werden. (Siehe Programm ändern/-abbrechen).

Gerät reinigen

⚠️ Vor Reinigungs-, Pflege- und Wartungsarbeiten ist darauf zu achten, dass die Stromzufuhr ausgeschaltet ist.

⚠️ Keinesfalls das Gerät mit Wasser abspritzen.

Keine Lösungsmittel verwenden! Diese Mittel können Geräteteile beschädigen, entwickeln giftige Dämpfe und sind explosionsgefährlich!

Gehäuse und Bedienteile nur mit Seifenlauge oder mit einem handelsüblichen, lösungsmittelfreien, nicht scheuernden Reinigungsmittel reinigen.

Filter reinigen

Beim Gebrauch der Wäsche entsteht Faserabrieb (Wäscheflusen), der beim Trocknen frei wird und sich im Filter an der Innenseite der Tür sammelt. Deshalb muss der Flusenfilter nach jeder Trocknung gereinigt werden.

1. Drücken Sie die Türöffnertaste.

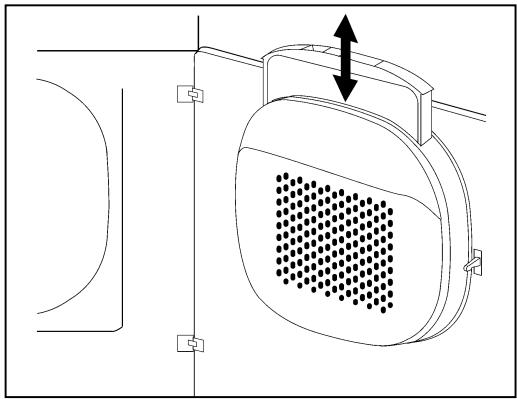

2. Ziehen Sie den Filter heraus.
3. Streichen Sie mit der Hand über den Filter und entfernen Sie dadurch die Flusen. Es kann durchaus vorkommen, dass ein vermeintlich ordentlich gereinigter Filter, auf Grund eines feinen in den Filtermaschen zurückbleibenden unsichtbaren Belages, undurchlässig werden kann. Halten Sie den Filter mit einer Fläche nach oben und giessen Sie etwas Wasser darüber. Ist er nicht durchlässig, dann ist der Filter mit einer Bürste unter fliessendem Wasser zu reinigen.

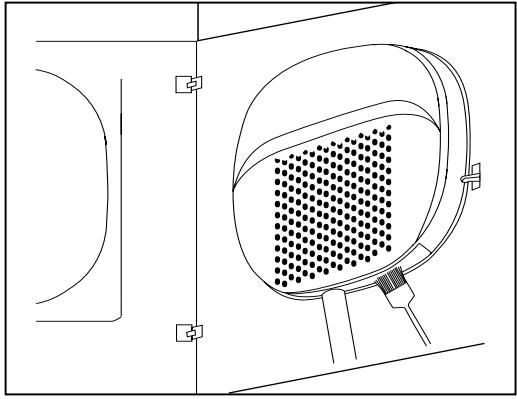

3.1 Von Zeit zu Zeit ist es erforderlich, ebenfalls den Filterhalter zu reinigen. Verwenden Sie dazu einen Staubsauger oder Reinigungspinsel.
3.2 Führen Sie das Staubsaugerrohr bzw. den Reinigungspinsel in die Öffnung für den Flusenfilter. Entfernen Sie gründlich die liegengebliebenen Flusen.
4. Setzen Sie den Filter wieder richtig ein.
5. Schliessen Sie die Tür.

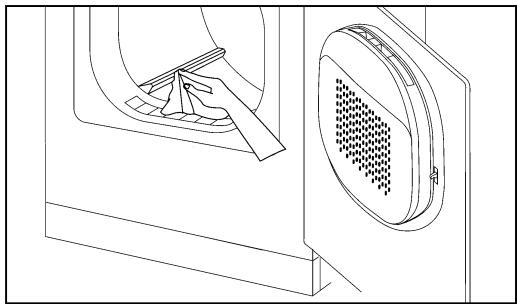

Feuchtigkeitssensor reinigen

Nach längerer Betriebszeit können sich auf den Feuchtigkeits-sensoren an den Mitnehmern und an der Trommelinnenseite feine Ablagerungen (Kalk, Gewebeveredler) bilden.

Bei Elektronikprogrammen kann dies dazu führen, dass das gewünschte Trocknungsziel nicht erreicht wird. Ablagerungen mit einem in Essig getränkten Tuch abwischen.

Grundeinstellungen

Das Gerät hat eine Grundeinstellung ab Werk. Es kann bei der Inbetriebnahme oder später mit den nachstehenden Funktionen auf individuelle Bedürfnisse angepasst werden.

Die Grundeinstellungen können nur verändert werden, wenn kein Trocknungsprogramm läuft. Zum Ändern einer Grundeinstellung muss (müssen) immer zuerst die Programmtaste(n) in gedrückter Stellung gehalten und dann die Schnellgangtaste betätigt werden. Die entsprechenden Funktionen werden in der Digitalanzeige angezeigt. Bei gehaltener (gehaltenen) Programmtaste(n) und mehrmaligem Antippen der Schnellgangtaste ändert die Anzeige.

Die Grundeinstellungen an Ihrer Maschine können gesperrt sein. Die Funktionen Uhrzeiteinstellung und Sprache sind jedoch trotzdem verfügbar.

Beispiel:

Funktion ausgeschaltet

Funktion eingeschaltet

Trocknungsgrad (ab Werk NORMAL)

Bei eingeschalteter Funktion werden die Trocknungsgrade in den Elektronik-Programmen (Schrank- und Extratrocken) leicht erhöht und die Wäsche etwas trockener.

Knitterschutz (ab Werk 30MIN)

Bei eingeschalteter Funktion beginnt am Programmende die Knitterschutzphase von 60 Minuten.

Uhrzeiteinstellung (ab Werk ist die Uhr nicht eingestellt)

Mit der Taste ☐ können die Stunden und mit der Taste ☐ die Minuten eingestellt werden.

Sprache (ab Werk DEUTSCH)

Die Grundsprache wird umgestellt und bleibt nach dem Ausschalten oder nach dem Schlafmodus erhalten.

Erweiterte Grundeinstellungen

▶ Durch gleichzeitiges Antippen dieser drei Tasten, erfolgt die Anzeige der erweiterten Grundeinstellungen.
▶ Wiederholtes Antippen der ≡-Taste zeigt die möglichen Einstellungen an.
▶ Das Antippen der ☑ -Taste ermöglicht das Verändern der Einstellungen.
▶ Durch Antippen der →| -Taste wird die Anzeige der Einstellungen abgebrochen.

Kindersicherung (ab Werk AUS)

«Erweiterte Grundeinstellungen» wählen! Die Kindersicherung soll ein zufälliges Starten, Verändern oder Löschen eines Programmes durch Kleinkinder verhindern. Gerätebedienung bei eingeschalteter Kindersicherung:

Halten Sie die Starttaste gedrückt und betätigen Sie die Schnellgangtaste.

Netzanschluss reduziert (ab Werk AUS)

⚠️ «Erweiterte Grundeinstellungen» wählen! Bei reduzierter Anschlussspannung verlängern sich die Programmzeiten entsprechend. Ein = 400 V 2N \~ 3,6 kW / 10 AT Aus = 400 V 3N \~ 5,2 kW / 10 AT

LCD-Helligkeitseinstellung (ab Werk 150)

⚠️ «Erweiterte Grundeinstellungen» wählen! Mit der Taste 🔍 kann die Helligkeit oder Schrift auf dem Display verändert werden.

LCD-Kontrasteinstellung (ab Werk 32)

⚠️ «Erweiterte Grundeinstellungen» wählen! Mit der Taste 🔍 kann der Kontrast auf dem Display verändert werden.

Summer (ab Werk LAUTSTÄRKE 2)

⚠️ «Erweiterte Grundeinstellungen» wählen! Bei eingeschaltetem Summer ertönt am Programmende in regelmässigen Abständen ein Signal. Die Lautstärke ist in 3 Stufen einstellbar. Aus Lautstärke 1 Lautstärke 2 Lautstärke 3

Stand-by-Funktion (ab Werk EIN)

⚠️ «Erweiterte Grundeinstellungen» wählen! Bei eingeschalteter Stand-by-Funktion schaltet die Steuerung wenn kein Waschprogramm läuft oder eine Gewichtsmessung der Wäsche ausgeführt wird in den Energiespar-Zustand. Alle Anzeigen sind dunkel.

Optische Schnittstelle (ab Werk AUS)

⚠️ «Erweiterte Grundeinstellungen» wählen! Wenn die optische Schnittstelle (SCS) eingeschaltet ist, kann der Kundendienst über einen PC mit der Maschine kommunizieren.

Cash-Card

Cash-Card einschieben

Die Cash-Card mit dem ▲ -Symbol nach oben einschieben. Auf der Displayanzeige erscheinen nacheinander der auf der Cash-Card gespeicherte «Saldo», der «Akontobetrag», der abgezogen wird sowie «neuer Saldo». Ein eventuell im Gerät gespeichertes Restguthaben wird verrechnet. Reicht der auf der Cash-Card vorhandene Betrag zum Waschen nicht aus erscheint die Meldung «Saldo zu klein». Zusätzlich ertönt ein Signal. Mit einer zweiten Cash-Card kann die Differenz beglichen werden.

Cash-Card entnehmen

Trockenprogramm wählen und starten

▶ Trockenprogramm wählen
▶ Zusatzfunktionen wählen
▶ Programm starten

Anzeigen während Programmablauf

KOCH- BUNTWÄSCHE 00:35h RESTGUTHABEN 2.60

Während des Trockenprogramms werden abwechslungsweise die Programmschritte und das Restguthaben angezeigt.

Programmende

Wenn das Trockenprogramm beendet ist, wird der Restbetrag im Gerät unter der entsprechenden Cash-Card gespeichert. Dieses Restguthaben wird beim nächsten Waschgang verrechnet. Das Programmende wird durch den Zeitwert 00:00h sowie durch «Tür öffnen» angezeigt.

Rückbuchen

→| Ein Rückbuchen des Restguthabens auf die Cash-Card wird vorteilhaft am Ende eines Waschtages gemacht.
▶ Cash-Card einschieben. Auf der Displayanzeige erscheint der auf der Cash-Card gespeicherte «Saldo».
Rückbuchen durch Antippen der Schnellgangtaste. Auf der Digitalanzeige erscheinen nacheinander die Anzeigen «Rest-guthaben», welches gutgeschrieben wird sowie «neuer Saldo».
▶ Cash-Card entnehmen.

Ein Rückbuchen kann immer nur auf diejenige Cash-Card erfolgen, von welcher der Betrag ursprünglich abgebucht wurde.

⚠️ Bei aktiver Kindersicherung:

Restwertübertragung

Ist auf einer Cash-Card kein genügend hoher Restbetrag vorhanden, um die Akonto-Buchung zu begleichen, wird dies durch das Pfeifsignal und durch die Meldung «Saldo zu klein» angezeigt. Durch Einstecken einer zweiten Cash-Card kann die Differenz beglichen werden.

Störungen

⚠️ Reparaturen, Änderungen oder Eingriffe an Elektrogeräten dürfen nur von geschultem Fachpersonal durchgeführt werden. Durch unsachgemässe Reparaturen können erhebliche Sachschäden und Gefahren für den Benutzer entstehen.
⚠️ Bei Reparaturen dürfen nur Originalersatzteile eingesetzt werden.

Kleine Störungen selbst beheben

Das Gerät geht nach Betätigen einer Programmtaste nicht in Betrieb:

▶ Überprüfen Sie, ob der Wandschalter eingeschaltet und der Netzstecker eingesteckt ist.
▶ Überprüfen Sie, ob alle Sicherungen intakt sind oder der Sicherungsautomat ausgelöst hat.

Das Gerät läuft nicht an:

▶ Starttaste nicht gedrückt.
▶ Startzeitvorwahl eingestellt, Start erst nach Ablauf der vorgewählten Startzeit.

Das Trocknungsziel wurde nicht erreicht bzw. die Trocknungszeit dauert zu lange.

▶ Feuchtigkeitssensor an den Mitnehmern in der Trommel reinigen (siehe Seite 10).
▶ Stromausfall (Sperrzeiten von EW beachten).

Die Wäsche wird bei der maximal möglichen Einstellung nicht trocken.

▶ Trommel überladen.
▶ Wäsche nicht ausreichend geschleudert.
▶ Raumbelüftung nicht ausreichend. (Tür oder Fenster öffnen).
▶ Filter in der Tür durch Flusen verstopft (Filter reinigen).
▶ Kontrollieren ob bauseitige Abluftleitung verstopft ist.
▶ Überprüfen ob zulässige Rohrleitungslängen und -querschnitte gemäss Aufstellungsanweisung entsprechen.

Trommelbeleuchtung funktioniert nicht.

Glühlampe defekt. Aus Sicherheitsgründen darf die Lampe nur durch den Kundendienst oder einen Fachmann ausgewechselt werden.

Feuchtigkeit im Raum steigt stark an.

▶ Raum nicht genügend belüftet. Für ausreichende Belüftung sorgen.

Tür geht nicht auf:

▶ Sollte vor dem Türöffnen kein Strom vorhanden sein, dann kann die Tür manuell durch einen kurzen Druck auf Höhe des Verschlussriegels geöffnet werden.

Störungsmeldungen

Bei den nachstehenden Störungsanzeigen kann das Programm nach Beheben der Störung durch Betätigen der Starttaste wieder gestartet werden.

Kindersicherung

▶ Halten Sie die Starttaste gedrückt und betätigen Sie die Schnellgangtaste.

Einfülltür offen

▶ Tür zudrücken bis Verschluss richtig einschnappt.

Flusenfilter

▶ Flusenfilter reinigen (siehe Seite 10)
▶ Kontrollieren ob bauseitige Abluftleitung verstopft ist.

Heizstufe defekt

▶ Programm wurde abgebrochen und Summer ertönt.

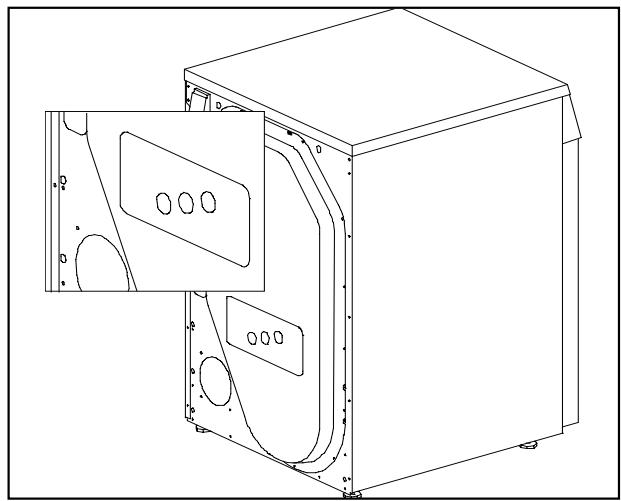

▶ Kontrollieren, ob alle Temperatur-Schalter eingeschaltet sind. Mit dem Finger 1mal auf alle 3 runden Gummitüllen drücken (siehe Bild). Ist das Problem nach einmaligem Drücken nicht gelöst, benachrichtigen Sie den Service.

Störungsmeldung: F -- Service anrufen

▶ Brechen Sie das Programm mit der Schnellgangtaste ab und wählen Sie ein neues Programm.
▶ Kontrollieren, ob alle Temperatur-Schalter eingeschaltet sind. Mit dem Finger 1mal auf alle 3 runden Gummitüllen drücken (siehe Bild oben). Ist das Problem nach einmaligem Drücken nicht gelöst, benachrichtigen Sie den Service.

Bei wiederholter Störungsanzeige:

▶ Stromzufuhr für ca. 1 Minute unterbrechen und wieder einschalten (Netzstecker ziehen oder Wandschalter ausschalten).
- Das Gerät ist wieder betriebsbereit, wenn die Kontrolllampen der Programme blinken.
▶ Wählen Sie ein neues Programm.

Bei nochmaliger Störungsanzeige:

▶ Fehlermeldung notieren.
▶ Netzstecker ziehen oder Wandschalter ausschalten.
▶ Kundendienst benachrichtigen.

Störungsmeldungen (Cash-Card)

Die nachstehenden Störungsanzeigen stehen im Zusammenhang mit der Cash-Card.

Cash-Card wenden

▶ Cash-Card mit ▲ -Symbol nach oben einschieben.

Cash-Card leer

▶ Geladene Cash-Card benutzen.

Cash-Card ungültig

▶ Die verwendete Cash-Card ist nicht zugelassen. Zuständige Betreuungsperson benachrichtigen.

Cash-Card nochmals einführen

▶ 5 Sekunden warten, bis Akontobetrag abgebucht ist und der neue Cash-Card-Saldo erscheint.

Kundendienst

Bevor Sie den Kundendienst rufen, prüfen Sie, ob Sie die Störung selbst beheben können. (siehe «kleine Störungen selbst beheben» Seite 12.) In Beratungsfällen entstehen Ihnen, auch während der Garantiezeit, Kosten bei Einsatz eines Service-Technikers.

Wenn Sie eine Störung nicht selbst beheben können, ziehen Sie den Netzstecker oder schalten Sie den Wandschalter aus und rufen Sie den Kundendienst. Wählen Sie die zentrale Kundendienst-Nummer (siehe Umschlag-Rückseite). Sie werden automatisch mit der zuständigen Kundendienst-Niederlassung in Ihrer Region verbunden. Geben Sie bitte dem Kundendienst die Produkte- und Gerätenummer an. Sie finden diese Angaben auf dem Typenschild auf der Innenseite der Tür. Notieren Sie hier die Nummer Ihres Gerätes.

Produkte-Nr.

Geräte-Nr.

Garantieabonnement

Nach Ablauf der normalen Garantiezeit von 2 Jahren kann diese durch ein Garantieabonnement beliebig verlängert werden. Wir senden Ihnen gerne die gewünschten Unterlagen.

Notizen / Notes / Note

FRANÇAIS

Sommaire

Remarques importantes

Inhaltsverzeichnis Deutsch

▶ Siehe Seite 3

Sommario italiano

▶ Vedere pagina 27

Inhaltsverzeichnis Deutsch

▶ Siehe Seite 3

Sommaire français

▶ Voir page 15

6020 Emmenbrücke Seetalstrasse 1

7000 Chur Comercialstrasse 19

3018 Bern Morgenstrasse 131

Points de service

Fachberatung / Verkauf

8048 Zürich Badenerstrasse 587 Tel. [phone]

Garantie

Für jedes Produkt gewähren wir ab Verkauf bzw. Lieferdatum an den Endverbraucher eine Garantie von 2 Jahren. (Ausweis durch Garantieschein, Faktura oder Verkaufsbeleg).

Die Garantieleistung umfasst die Kosten für Material, Arbeits- und Reisezeit.

Die Garantieleistung entfällt bei Nichtbeachtung der Gebrauchsanweisung und Betriebsvorschriften, unsachgerechter Installation, sowie bei Beschädigung durch äussere Einflüsse, höhere Gewalt, Eingriffe Dritter und Verwendung von Nicht-Original Teilen.

Point de vente de rechange

5506 Mägenwil Industriestrasse 10 Tel. [phone]

Demonstration / Vente

8048 Zürich Badenerstrasse 587 Tel. [phone]

Garantie
