BEDIENUNGSANLEITUNG LTHTA6501M AEG-ELECTROLUX

Liebe Kundin, lieber Kunde

Wir freiuen uns, dass Sie sich für einen AEG-Waschetrockner entschieden haben.

Ihr neuer Wäschetrockner entstand in mehrjähriger Entwicklungserbeit. Höchste Qualitätsansprüche sowohl in der Entwicklung als auch in der Fertigung garantieren ihm eine lange Lebensdauer.

Seine Konzeption erfüllt alle heutigen und zukünftigen Anforderungen moderner Wäschepflege. Sie ermöglicht Ohnen eine vielfältige und individuelle Programmwahl.

Sparsamster Energieverbrauch und kurze Trocknungs-zeiten sichern Ihnen beim Betrieb Ihres Wäschetrockners höchte Wirtschaftlichkeit.

Chère cliente, cher client

Bitte lessen Sie diese Bedienungsanleitung sorgfältig durch, um alle Mänglichkeiten und Vorteile Ihrnes neuen Wäschetrockners nutzen zu konnen.

Beachten Sie zudem die Sicherheitshinweise auf Seite 4.

Wir wünschen Ihnen viel Freude an Ihr dem neuen AEG-Gerät.

Ihre

A + T Hausgeräte AG

Worauf Sie achten müssen

Entsorgungshinweise 4

Verpackung des Neugerätes 4
Altgeräte 4

Sicherheitshinweise und Warnungen 4
Umweltschutz und Sparhinweise 4

Ihr neuer Wäschetrockner

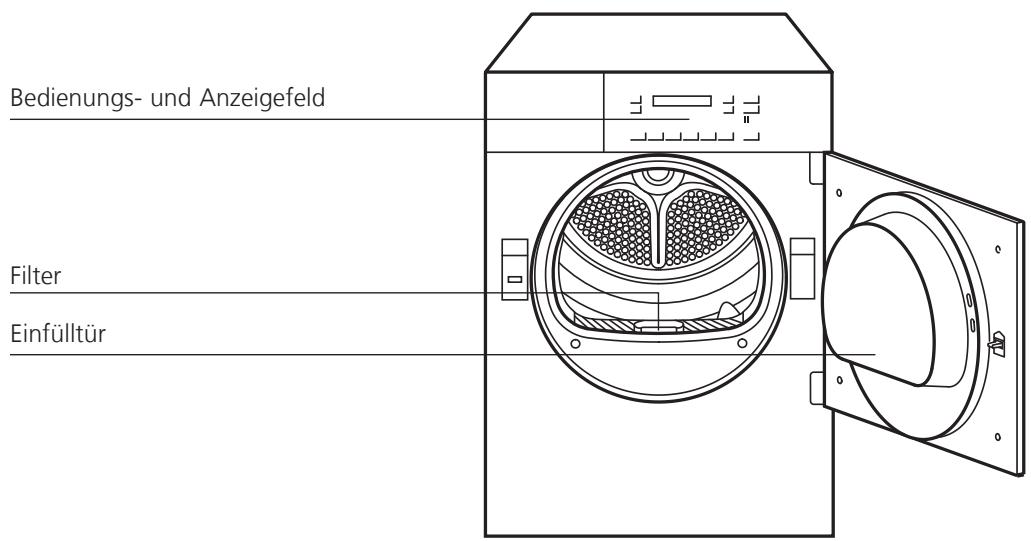

Gerätebeschreibung 5
Wäschehinweise 6

Wäsche sortieren 6

Tipps zum Trocknen 6

Inbetriebnahme

Vorbereitung 6
Einfulltur offen 6
Wäsche einfullen 6
Einfülltür schliessen 6

Trocknen

▶Programmtabelle 7/8
Trocknen 9

Trocken-Programme 9

Zeit-Programme 9
Spezialprogramme 9
Zusatzfunktionen wahlen 9
Programm starten 9
Programmablauf/Programmstand 9
Programmändern 9
Programm abbrevien 9
Wäsche nachlegen 9
Programmende 10
Wäsche entnehmen 10
Gerat ausschalten 10

Zusatzfunktionen 10

Pflegeleicht 10

Startzeitvorwahr 10
Schontrocknen 10
Knitterschutz 10
Schnellgang 10

Wartung/Pflege/Reinigung

Gerat reinigen 11

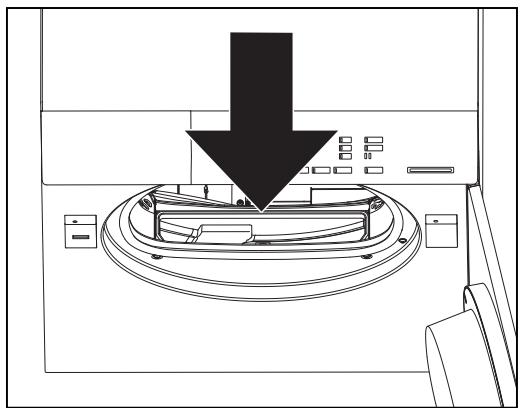

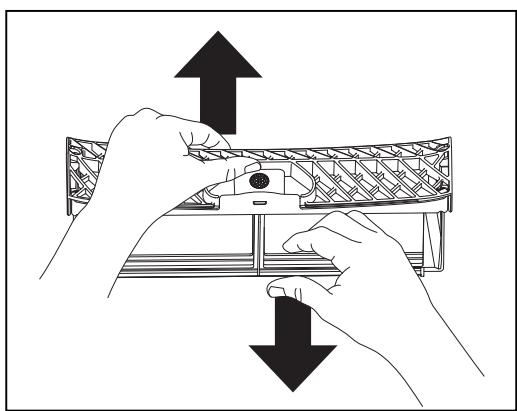

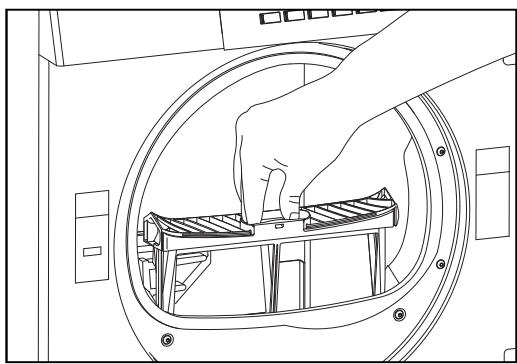

Filter reinigen 11

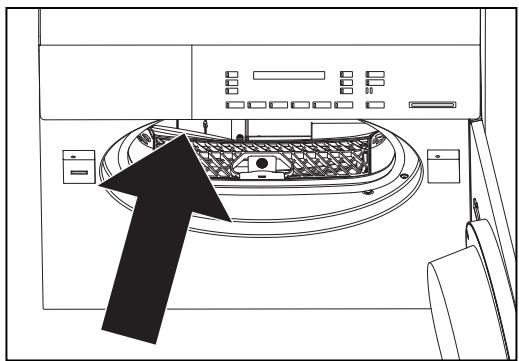

Feuchtingigkeitssensor reinigen 11

Grundeinstellungen

Trocknungsgrad 12
Knitterschutz 12
Uhrzeiteinstellung 12
Sprache 12
Erweiterte Grundeinstellungen 12

Kindersicherung 12
Tastenspeichern 12
Netzanschluss reduziert 12
LCD-Helligkeit/Kontrast 12
Summer-Lautstärke 13
Standby-Funktion 13

Optische Schnittstelle 13
Defaultsprache 13

Cash-Card

Cash-Card einschieben 13
Cash-Card entnehmen 13
Trockenprogramm wahlen 13
Anzeigen während Programmablauf 13
▶Programmende 13
Rückbuchen 13
Restwertübertragung 13

Störungen

Kleine Störungen selbst beheben 14
Störungsmeldungen 14/15

Kundendienst

Produkte- und Geräte-Nr. 15

Garantieabonnement 15

Notizen 16

Sommaire français

Voir page 17

Sommario Italiano

Vedere pagina 31

Entsorgungshinweise

Verpackungsmaterial

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Die Kunststoffeile sind gekennzeichnet, z.B. >PE< , >PS< etc. Entsorgen Sie die Verpackungsmaterialien entsprechend ihrer Kennzeichnung bei den communalen Entsorgungsstellen in den darauf vorgesehenen Sammelbehältern.

Altgerät

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diese Produkte nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen these Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgengefahrendet. Weitere Informationen über das Recycling这些东西 Produktshalten Sie von Ihrrem Rathaus, ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Wohin mit den Altgeräten?

Überall Dort wo neue Geräte verkauft werden oder Abgabe bei den officiellen S.EN.S-Sammelstellen oder officiellen S.EN.S-Recyclern. Die List der officiellen S.EN.S-Sammelstellen findet sich unter www.sens.ch.

Warning: Damit von dem ausgedienten Gerät keine Gefahr mehr ausgehen kann, vor der Entsorgung unbrauchbar machen. Dazu Gerät von der Netzversorgung trennen und das Netzanschlusskabel vom Gerät entfernen.

Sicherheitshinweise und Warnungen

Dieses Gerät entspricht den einschlädigen Sicherheitsbestimmungen für Elektrogeräte.

Vor der Inbetriebnahme beachten:

Lesen Sie die beiliegenden Druckschriften sorgfältig durch, bevor Sie ihren Wäschetrockner in Betrieb nehmen. Sie enthalten wichtige Informationen zu Installation, zum Gebrauch und zur Sicherheit des Gerätes.

Reparaturen dürfen nur von geschultem Fachpersonal durchgeführt werden. Durch unsachgemäße Reparaturen konnen erhebliche Sachschäden und Gefahren für den Benützer entstehen.

Druckschriften für Mitbenützer oder Nachbesitzer sorgfältig aufbewahren.

Das Gerät entsprechend der Aufstellungsanleitung installieren.

Ein Gerät mit sightbaren Schäden nicht anschliessen. Im Zweifelsfall Kundendienst oder Handler befragen.

Beim Trocknen beachten:

Kinder nicht mit dem Gerät unbeaufsichtigt halten.

Haustiere vom Gerät fernhalten.

Das Gerät nur im Haushalt zum Trocknen von Textilien benutzen.

Nach Programmende beachten:

Nicht in die drehende Trommel greifen.

Zum Schutz des Gerätes beachten:

Nicht auf das Gerät steigen.

Setzen, lehnen oder stützen Sie sich nicht auf die Einfülltür (Kippgefahr!).

Bei einem Transport beachten:

Vorsicht beim Transport des Gerätes! (Verletzungsgefahr!) Das Gerät nicht an vorstehenden Bauteilen anheiten!

Den Anschluss der Abluftleitung nicht an einen Kamin anschliessen, an den ein Gas-, Kohleofen bzw. Herd, oder eine Gas-Raumheziehung angeschlossen ist. Durch Rücksaugung besteht Vergiftungsgefahr!

Umweltschutz und Sparhinweise

So spare Sie Strom, Zeit und Kosten

Am sparsamsten und umweltfreiundlichsten trocknen Sie, wenn Sie die maximale Wäschemenge einnullen.
Die maximal angegebene Wäschemenge nicht über-schreiben (siehe Programmtabelle Seite 7/8).
Die Wäsche vor dem Trocknen durch Schleudern im Waschautomat oder in einer Wäscheschleuder gründlich entwässern. Je higher die Schleuderdrehzahl, umso kürzer ist die Trocknungsszeit und geringer der Stromverbrauch.
Auch pflegeleichte Wäsche schleudern.
Beim Trocknen muss für eine gute Raumbelüfung gesorgt werden (Fenster oder Tur öffnen).
Den Filter nach jeder Wäschetrocknung säubern.

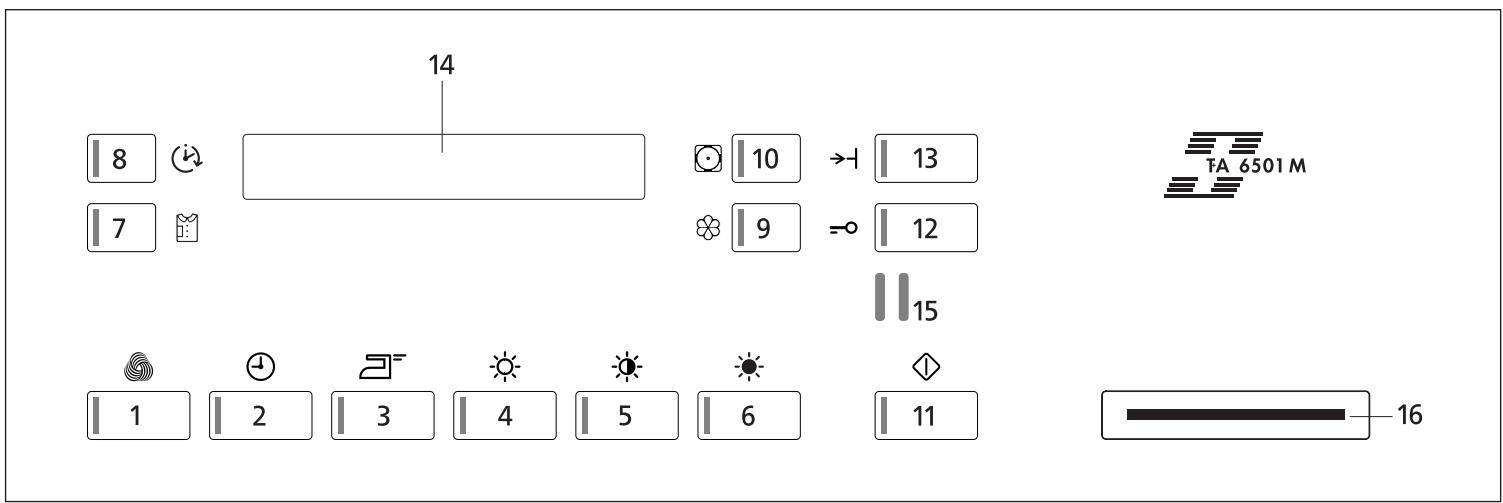

Bedienungs- und Anzeigefeld

Programme

1 Spezialprogramme
2 Zeitprogramm
3Bügelfeucht
4 Leichttrocken
5 Schranktrocken
6 Extratrocken

Zusatzfunktionen

7 Knitterschutz Ein/Aus
8 Startzeitvorwahl
9 Pflegeleicht
10 Schontrocknen
11Programstart
12 Einfulltur offen
13 Schnellgang

Anzeigen

14 Display-Anzeige

Schnittstellen

15 SCS-Service Control System (PC-Schnittstelle für Kundendienst)
16 Einschuböffnung für Cash-Card

Wäsche sortieren

Beachten Sie die Trocknungs-Symbole in den Textilien.

Trocknen mit normaler Temperatur.
Trocknen mit niedriger Temperatur.
Nicht maschinell Trocknen.

A Folgende Textilien nicht im Gerät trocknen

• Empfindliche Gewebe (Seide, synthetische Gardinen etc.): Knitterbildung!
• Tropfnasse Wäsche: Energieverschwendung!
• Wolle oder Textilien mit Wollanteil (ausser mit dem Spezialprogramm «Wolle finish»): Verfilzungsgefahr!

Um ein gleichmässiges Trocknungsergebnis zu erzielen, die Wäsche nach Gewebeart und gewünschtem Trocknungsziel sortieren.

Die maximalen Beladungsmengen nicht überschreiben, da Überfüllen das Trocknungsergebnis beeinträchtigt und die Wäsche stark knittert.

Tipps zum Trocknen

Schliessen Sie Reissverschlüsse, Haken und Ösen. Knöpfen Sie Duvet- und Kissenbezüge zu. Lose Gürtel, Schürzenbänder usw. zusammenbinden.
Pflegeleichte Wäsche möglichst in leicht feuchtem Zustand (Trocknungsziel «Leichttrocken» wahren) aus dem Gerätnehmen und an der Luft kurz nachtrocknen halten. Bei Übertrocknen besteht Knittergebnir.
Wäschestücke, die nach dem Trocknen eines Wäschepostens mit stark unterschiedlichen Gewebearten noch zu feucht sind, können im Zeitprogramm ① nachgetrocknet werden.
Gewirkte Textilien, z.B. Trikotwäsche, können beim Trocknen etwas einlaufen. Für diese Textilien kein Programm «Extratrocken» verwenden.

Inbetriebnahme

Das Gerät entsprechend der Aufstellanleitung installieren. Bevor das Gerät das ersten Mal in Betrieb genommen wird, die Trommel mit einem feuchten Tuch auswischen.

Vorbereitung

Überprüfen Sie, ob:

der Flusenfilter eingesetzt ist. (siehe Wartung/Pflege/- Reinigung, Seite 11)
der Netzstecker eingesteckt oder der Wandschalter eingeschaltet ist.

Das Gerät ist betriebsbereit, sofern sämtliche Kontrollampen blinken oder im Schlafmodus erloschen sind. Falls eine Kontrollampe dauernd leuchtet, wie folgt vorgehen:

Mit Schnellgangtaste auf Position Programmende tippen, bis Kontrollampe leuchtet. Warten, bis Kontrollampe blinkt und Taste «Öffnen» betätigten (gegebenen-falls Wäsche entnahmen).

Einfulltur offnen

Drucken Sie die Taste «Öffnen».

Die Einfulltur springt auf.
Achtung: Die Tur springt nur auf, wenn die Hauptstromzufuhr eingeschaltet ist. Sollet vor dem Tur offen kein Stromvorhanden sein, kann die Tur manuell durch einen kurzen Druck auf Höhe des Verschlussriegels geöffnet werden.
- Trommelbeleuchtung wird beim Öffnen der Türe eingeschaltet.

Wäsche einfüssen

Vor dem Einfüllen der Wäsche darauf auf achten, dass sich keine Fremdkörper oder eventuell eingesperserte Tiere in der Trommel befinden.
Nur Textilien, die mit Wasser gewaschen wurden, im Gerät trocknen.
Wäsche, die mit entzündlichen Lösungsmitteln behandelt wurde, z.B. mit Fleckenentferner oder Waschbenzin, nicht im Gerät trocknen (Explosionsgefahr!).
Textilien, die Schaumgummi enthalten oder die mit Haarfestiger, Nagellackentferner oder ähnlichen Mitteln besteht sind, nicht im Gerät trocknen (Brandgefahr!).

Legen Sie die Wäsche gut aufgelockert in die Trommel, große und keine Stücke gemischt.

Einfülltür schliessen

Schliessen Sie die Einfülltur, indem Sie diese zudrücken, bis der Verschluss hörbar einschnappt.
Achten Sie darauf, dass beim Schliessen der Einfülltür keine Wäschestücke eingeklemmt werden.

Bei nicht geschlossener Tur verhindert ein Sicherheits-schalter die Inbetriebnahme des Gerätes.

Pflege-kennzeichen	max. Wäschene	Textilien/Wäschent	Programme Trocknungsziel	Tasten für Programmwahl	Geschleudert im Waschautomat bei U/min.	Strom-verbrauch ca. kWh	Dauer ca. Min.
Koch- und Buntwäsche aus Baumwolle oder Leinen
	7 kg	Bett- und Tischwäsche, Handtücher T-Shirts. Polohemden, Arbeitsbekleidung	für Wäsche, die mit einem Bügeleisen gebühgt werden soll	Bügelfeucht	35	1400 1000	2,4 2,9
		T-Shirts, Polohemden, Kleider, Hosen, Arbeitsbekleidung, Unterwäsche	für Wäsche, die nicht oder nur leicht nachgebühgt werden soll	Leichttrocken	3,0 1000	3,5	36 41
		Frottier-, Geschirr- und Handtücher, Bettwäsche, Unterwäsche, Baumwollsocken	für Wäsche, die nicht gebühgt werden soll	Schranktrocken	3,3 1000	3,9	41 47
		Frottier-Bademäntel und -Bettwäsche keine Unterwäsche und Socken	für besonderses dicke oder mehrragige Stoffe	Extratrocken	3,6 1000	4,2	45 50
Pflegeleichte (bügelfreiie) Wäsche aus Synthetic- und Mischgewebe sowie Baumwolle mit Börgelfreiausrüstung z. B. Viskose, Cupro, Modal, Polyester
	3,5 kg	Hosen, Kleider, Röcke, Hemden	für Wäsche, die mit einem Bügeleisen gebühgt werden soll	Bügelfeucht	800 600	0,9 1,1	18 22
		Hosen, Kleider, Röcke, Hemden, Blusen Miederwäsche, Leggings, Sportbekleidung mit grossem synthetischen Faseranteil	für Wäsche, die nicht oder nur leicht nachgebühgt werden soll	Leichttrocken	800 600	1,1 1,3	23 27
		Oberhemden, Blusen, Sportbekleidung Bett- und Tischwäsche, Trainingsanzüge	für Wäsche, die nicht gebühgt werden soll	Schranktrocken	800 600	1,3 1,6	27 31
		Anoraks, Decken	für besonderses dicke oder mehrragige Stoffe	Extratrocken	800 600	1,7 1,9	33 39
Sonderprogramm
		Zeitprogramm Einzelle Wächestücks, Wächestücks mit geringem Feuchtingeitsgehalt	Zum Nachtrocknen von noch feuchten Wächestücks zum Trockenen von Kopfkissen	Zeitprogramm 10 - 150 Min.	4
	Δ	Bei temperaturempfindlichen Textilien zusätzlich Taste «Schontrocknen» drucken!		+ 3
		Die angegebenen Verbrauchswerte und die Programmdauer sind Richtwerte, die unter Normbedingungen ermittelt wurden. Schwankungen bis zu 10% sind möglich. Bei Geräten mit reduzierter elektrischer Anschlussleistung verlangern sich die Programmzeiten entsprechend.

Programmtabelle

Pflege-kennzeichen	max. Wässche-mentation	Textilien/Wässcheart		Programm Trocknungsziel	Tasten für Programmwahl	Geschleudert im Waschautomat bei U/min.	Strom-verbrauch ca. kWh	Dauer ca. Min.
	Spezialprogramme
	3,5 kg	● Waschmaschinenfeste Wolle	▶ Die Wäsche wird flauschiger, aber nicht getrocknet. Wäsche direkt nach Programmende entnahmen und auf einem Frittétucht flach zum Trocknen auslegen.	Wolle finish Flauschtrocken (nur angetrocknet)	1x	800	0,1	5
	2,3 kg	● Hemden/Blusen	▶ Hemden und Blusen werden bis «Bügel-feucht» getrocknet. Das Programm min-dert Faltenbildung, schon die Wäsche und erleichtert zusätzlich das Bögeln.	Hemden/Blusen Bögelfeucht	2x	400	1,1	20
	7 kg	● Frottierwäsche	▶ Frottiertücher, Badetücher, Bademäntel usw. aus Baumwolle	Frottierwäsche Schranktrocken	3x	max. 1400	3,7	43
	7 kg	● Bettwäsche	▶ Bettlaken, Fixleintücher, Duvetbezüge, Kopfkissenbezüge usw. aus Baumwolle Duvet- und Kissenbezügeitte zuknöpfen.	Bettwäsche Schranktrocken	4x	max. 1400	3,7	48
	A	Bei temperaturempfindlichen Textilien zusätzlich Taste «Schontrocknen» drücken!
		Die angegebenen Verbrauchswerte und die Programmdauer sind Richtwerte, die unter Normbedingungen ermittelt wurden. Schwankungen bis zu 10% sind möglich. Bei Geräten mit reduzierter elektrischer Anschlussleistung verlangern sich die Programmzeiten entsprechend.

Trocknen

Trocken-Programme

Das elektronische Abtastsystem kontrolliert laufend den aktuellen Trocknungsgrad ihrer Wäsche und beendet das Programm automatisch beim Erreichen des eingestillten Trocknungsziens.

Programm für Koch- und Buntwäsche oder pflegeleichte Textilien nach Programmtabelle auswahlen.

▶ Programmtaste antippen.
Die Kontrollampe des gewählten Programmes leuchtet.
Fur pflegeleichte Textilien
Zusatzfunktion «Pflegeleicht» wahlen.

Zeit-Programme

Zeitprogramm zum Trocknen von einzelnen Wäsche-stücken oder zum Nachtrocknen von bereits vorgetrockneten Textilien mit gingem Feuchtigkeitsgehalt. Die einzustellende Trocknungszeit richtig sich nach der Wäscheart, der Wäschemenge und der Wäschefeuchtigkeit.

▶ Programmtaste antippen.
Die Kontrollampe Zeitprogramm leuchtet und die minimale Trocknungsszeit von 10 Min. wird angezeigt.
Trockungszeit durch wiederholtes Antippen der Taste bis max. 150 Min. wahlen.

Spezial-Programme

Mit den Spezialprogrammen können gewisse Textilien besonders wäschegerecht getrocknet werden.

Taste wiederholt antippen, bis das gewünschte Programm auf dem Display erscheidt (siehe Programm-tabelle Seite 8.

Zusatzfunktionen wahlen

Nach der Programmwahl blinken die Kontrollampen der Zusatzfunktionen, die bei Bedarf zugeschaltet werden können.

Gewünschte Funktionstaste(n) antippen (siehe Zusatzfunktionen Seite 10).
Die Kontrollampe(n) der gewählten Zusammenfunktion(en) leuchtet(en).

Programm starten

Starttaste antippen.
Die Kontrollampe leuchtet und das Programm lauft automatisch ab.

Bei aktiver Kindersicherung:

Starttaste gedrückt halten und Schnellgangtaste betätigten.

Programmablauf / Programmstand

Bei Zeit unabhängigen Programmen wird die Wäsche-feuchtigkeit durch ein elektronisches Abtastsystem ständig kontrolliert.
Die verbleibende Programmdauer wird angezeigt.
These Restzeit wird während dem Trocknen mehrmals neu berechnet, das effektive Programmende variiert deshalb um weniger Minuten.
Bei Zeit-Programmen wird die Restzeit bis zum Programmende angezeigt.

Programm vor dem Programmstartändern

Gewünschte Programmtaste erneut antippen.
- Alle Kontrollampen der währbaren Zusatzfunktionen blinking wieder und alle Einstellungen sind gelöscht.
Evtl. Zusammenfunktionen wahlen.
Programm starten.

Programm abbrechen

→-1 ▲Programm durch mehrmaliges Antippen der Schnellgangtaste abbrechen, bis Kontrollampe «Programmende» blinkt.

Bei aktiver Kindersicherung:

Gleichzeitig Starttaste gedrückt halten.
▶Programm neu wahlen.

Wäsche nachlegen

Drucken Sie die T

Die Trommel bleibt stehen.
Legen Sie die Wäsche ein.
Schliessen Sie dieTür.
Der Trocknungsvorgang wird fortgesetzt

Bei aktiver Kindersicherung:

gleichzeitig Start- und Schnellgangtaste gedrück halten.

Programmende

Das Programmende wird durch den Anzeigewert 00:00h sowie durch die blinkende Kontrollampe «Programmende / Knitterschutz» angezeigt.

• Signal ertont (nur bei eingeschalteter Summerfunktion).
  Bei eingeschaltetem Knitterschutz dreht sich die Trommel, nach Programmende, in kurzen Abständen weiter damit die Wäsche nicht knittert (30 oder 60 Minuten). Spätestens jetzt sollte die Wäsche entnommen werden.

Wäsche entnehmen

Drucken Sie die Turoffnungstaste.
Die Trommel wird beleuchtet.
Entnehmen Sie die Wäsche.
Reinigen Sie den Filter (Seite 11).
Schliessen Sie die Tur.

Gerätausschalten

Schalten Sie den Wandschalter aus.

Zusatzfunktionen

Neben den verschiedenen Standardtrocknungsprogrammen bietet Ihnen Ihr Wäschetrockner die Möglichkeit einer individuellen Programmgestaltung. Durch die Wahl einer oder mehrerer Zusammenfunktionen können Sie Ihr Trocknungsprogramm gezielt auf die jeweiligen Besonderheiten ihrer Wäsche abstimmen.
- Sie haben zudem die Möglichkeit, ihren Wäschetrockner durch Veränderung der Grundeinstellungen auf ihre Bedürfnisse anzupassen (siehe Seite 12).

Pflegeleicht

Für pflegeleichte Textilien aus Synthetic- oder Mischgeweben, sowie Baumwolle mit Bügelfreiausrüstung.

Startzeitvorwahr

Durch ein- oder mehrmaliges Antippen der Taste
Startzeitvorwahr kann die Programmstartzeit um bis zu 23,5 Stunden verzögert werden.
Dies ermöglich z.B. das Ausnützen des Niedertarifs für Nachstrom. Beginn und damit auch Ende eines Programmes können an individuelle Lebensgewohnheiten angepasst werden.
In der Displayanzeige wird die Startzeit und die zu erwartende Zeit für das Programmende angezeigt.
Nach dem Betätigten der Starttaste beginnnt die Vorwahrzeit. Nach Erreichen der Startzeit startet das gewählte Programm automatisch. Die aktuelle Programmdauer wird angezeigt.

Vorwahrzeitändern

Die Vorwahrzeit kann durch Betätigten der «Schnellgangtaste» abgebrochen werden.

Hinweis

• Bei einem Stromunterbruch bleibt die aktuelle Zeit gespeichert. Die Dauer des Stromunterbruchs wird nicht berücksichtigt.

Schontrocknen

Die Taste Schontrocknen muss bei sehr temperaturempfindlichen Textilien aus Kunstfasermischgeweben z.B. Acrylfasern, gedrückt werden. Die Temperatur wird reduziert und die Trocknungsszeit etwas verlangert.

Knitterschutz

Mit dieser Taste aktivieren Sie den Knitterschutz am Ende des Trocknungsvorganges. Der Knitterschutz vermindert die Falten in der Wäsche, das bedeutet weniger bügeln.

Schnellgang

Das Programm kann durch Betätigungen der Schnellgangtaste verkurzt oder abgebrochen werden. (Siehe Programmändern/abbrechen).

Wartung / Pflege / Reinigung

Gerä reinigen

Vor Reinigungs-, Pflege- und Wartungsarbeiten ist darauf zu achten, dass die Stromzufahr ausgeschaltet ist.
Keinesfalls das Gerät mit Wasser abspritzen.
Keine Lösungsmittel verwenden! Diese Mittel konnen Geräteile beschädigen, entwickeln giftingige Dämpfe und sind explosionsgeführlich!

Gehäuse und Bedienteile nur mit Seifenlauge oder mit einem handelsüblichen, Lösungsmittelfreien, nicht scheuernden Reinigungsmittel reinigen.

Filter reinigen

Beim Gebrauch der Wäsche entsteht Faserabrieb (Wäscheflusen), der beim Trocknen frei wird und sich im Filter an der Innenseite der Tür sammelt. Deshalb muss der Flusenfilter nach jeder Trocknung gereinigt werden.

1. Drucken Sie die Tüffnertaste.
2. Filter herausziehen und aufklappen.
3. Streichen Sie mit der Hand über den Filter und entfernen Sie so die Flusen. Es kann durchaus vorkommen, dass ein vermeintlich ordentlich gereinigter Filter und durchlüssig wird, auf Grund eines feinen, unsichtbaren Belages, der in den Filtermaschen zugruckbleibt. Halten Sie den Filter mit einer Fläche nach oben und giessen Sie etwas Wasser darüber. Ist er nicht durchlüssig, reinigen Sie den Filter mit einer Bürste unter fliessendem Wasser.

3.1 Von Zeit zu Zeit ist es erforderlich, auch die im Inneren des Filterhalters angesammelten Flusen zu entfernen. Verwenden Sie dazu einen Staubsauger oder Reinigungspinsel.
3.2 Führn Sie das Staubsaugerrohr bzw. den Reinigungspinsel in die Öffnung für den Flusenfilter. Entfernen Sie gründlich die liegengebliebenen Flusen.
4. Setzen Sie den Filter wieder richtig ein.
5. Schliessen Sie die Tur.

Feuchtigkeitssensor reinigen

Nach längerer Betriebszeit können sich an der Front-Innenseite der Trommel, auf den beiden langlichen Feuchtigkeitssensoren, feine Ablagerungen (Kalk, Gewebeveredler) bilden.

Bei feuchtegesteuerten Programmen kann dies dazu führen, dass das gewünschte Trocknungsziel nicht erreicht wird. Ablagerungen mit einem in Essig geträkten Tuch abwischen.

Grundeinstellungen

Das Gerät hat eine Grundeinstellung ab Werk. Es kann bei der Inbetriebnahme oder später mit den nachstehenden Funktionen an individuelle Bedürfnisse angepasst werden.

Die Grundeinstellungen können nur verändert werden, wenn kein Trocknungsprogramm lauft. Zum Ändern einer Grundeinstellung muss (müssen) immer zuerst die Programmtaste(n) in gedrückter Stellung gehalten und dann die Schnellgangtaste betätig werden. Die entsprechenden Funktionen werden in der Displayanzeige angezeigt. Bei gehaltener (gehaltenen) Programmtaste(n) und mehrmaligem Antippen der Schnellgangtaste ändert die Anzeige.

Die Grundeinstellungen an Ihrer Maschine konnen gespert sein. Die Funktionen Uhrzeiteinstellung und Sprache sind jedoch trotzdem verfügbar.

Beispiel:

TROCKNUNGSGRAD NORMAL

TROCKNUNGSGRAD HÖHER

Funktion ausgeschaltet

Funktion eingeschaltet

Trocknungsgrad (ab Werk NORMAL)

$$ \bigodot + \rightarrow - $$

Bei eingeschalteter Funktion werden die Trockungsgrade in den Elektronik-Programmen (Schrank- und Extratrocken) leicht erhöht und die Wäsche etwas trockener.

Knitterschutz (ab Werk 30MIN)

$$ \exists^ {+} + \rightarrow - 1 $$

Bei eingeschalteter Funktion beginnnt am Programmende die Knitterschutzphase von max. 60 Minuten.

Uhrzeitinstellung (ab Werk ist die Uhr nicht eingestellt)

$$ - 1 + \rightarrow - 1 $$

Mit der Taste konnen die Stunden und mit der Taste die Minuten eingestellt werden.

Sprache (ab Werk DEUTsCH)

$$ \bullet + \rightarrow - 1 \div \rightarrow - 1 $$

These Einstellung gilt temporär für das gewählte Programm und wechselt eine Minute nach Programmende zur Defaultsprache darüber.

(Siehe «Erweiterte Grundeinstellungen/Defaultsprache»)

Erweiterte Grundeinstellungen

$$ \exists^ {-} + \cdot \cdot \cdot + \rightarrow - 1 $$

Durch gleichzeitiges Antippen dieser drei Tasten, erfolgt die Anzeige der erweiterten Grundeinstellungen.
Wiederholtes Antippen der -Taste zeigt die möglichen Einstellungen an.
Das Antippen der -Taste ermöglicht das Verändern der Einstellungen.
Durch Antippen der -Taste wird die Anzeige der Einstellungen abgebrochen.

Kindersicherung (ab Werk FUS)

《Erweiterte Grundeinstellungen》wahlen!

Die Kindersicherung soll ein zufälliges Starten, Verändern oder Löschen eines Programmes durch Kleinkinder verhindern.

Gerätebedienung bei eingeschalteter Kindersicherung:

$$ \diamondsuit + \rightarrow - 1 $$

Halten Sie die Starttaste gedrückt und betätigten Sie die Schnellgangtaste.

Tasten-Speicher (ab Werk AUS)

《Erweiterte Grundeinstellungen》wählen!

Bei eingeschalteter Tasten-Speicher-Funktion wird das zuletzt ausgeführte Spezialprogramm gespeichert und erscheint beim{nachsten Drucken der -Taste als erstes wieder auf dem Display. Durch wiederholtes Antippen konnen nacheinander die darauf folgenden Programme gewählt werden.

Ein früig benutztes Spezialprogramm kann so mit einem einzigen Tastendruck aufgerufen werden.

Bei ausgeschalteter Funktion erscheint als erstes das «Wolle Finish»-Programm.

Netzanschluss reduziert (ab Werk AUS)

《Erweiterte Grundeinstellungen》wahlen!

Bei reduzierter Anschlusspannung verlangern sich die Programmzeiten entsprechend.

Aus = 400 V 3N ~ 6,4 kW / 10 AT
Ein = 400 V 2N ~ 4,4 kW / 10 AT

LCD-Helligkeit (ab Werk 150)

《Erweiterte Grundeinstellungen》wahlen!

Mit der Taste kann die Helligkeit oder Schrift auf dem Display verändert werden.

LCD-Kontrast (ab Werk 26)

《Erweiterte Grundeinstellungen》wahlen!

Mit der Taste kann der Kontrast auf dem Display verändert werden.

Summer-Lautstärke (ab Werk LAUTSTÄRKE 2)

«Erweiterte Grundeinstellungen» wahlen!

Bei eingeschaltetem Summer ertont am Programmende in regelmässigen Abständen ein Signal. Die Lautstärke ist in 3 Stufen einstellbar:

Aus Lautstär Lautstär Lautstär

Standby-Funktion (ab Werk EIN)

«Erweiterte Grundeinstellungen» wahlen!

Bei eingeschalteter Standby-Funktion schaltet die Steuerung wenn kein Trocknungssprogramm lauft in den Energiespar-Zustand. Alle Anzeigen sind dunkel.

Optische Schnittstelle (ab Werk AUS)

«Erweiterte Grundeinstellungen» wahlen!

Wenn die optische Schnittstelle (SCS) eingeschaltet ist, kann der Kundendienst über einen PC mit der MaschineCOMMUNIZIEREN.

Defaultsprache (ab Werk DEUTsCH)

«Erweiterte Grundeinstellungen» wahlen!

Wird mit den Tasten und temporär eine andere Sprache gewählt, wechselt die Einstellung 4 Minuten nach Programmende, im Standby-Modus oder nach länger rem Stillstand zur Defaultsprache darüber.

Cash-Card

Cash-Card einschieben

Die Cash-Card mit dem -Symbol nach oben einschieben. Auf der Displayanzeige erschreiben nacheinander der auf der Cash-Card gespeicherte «Saldo», der «Akonto-betrag», welcher abgezogen wird sowie «neuer Saldo». Ein eventuell im Gerät gespeichertes Restguthaben wird verrechnet.

Reicht der auf der Cash-Card vorhandene Betrag zum Waschen nicht aus, erscheint die Meldung «Saldo zu Klein». Zusätzlich ertönt ein Signal. Mit einer zweiten Cash-Card kann die Differenz beglichen werden.

Cash-Card entnehmen

Trockenprogramm wahlen und starten

Trockenprogramm wahlen
Zusatzfunktionen wahlen
Programm starten

Anzeigen während Programmablauf

KÖCH- BUNTWÄSCHE	00:35h
RESTGUTHABEN	2.60

Während des Trockenprogramms werden abwechselungsweise die Programmschritte und das Restguthaben angezeigt.

Programmende

Ist das Trockenprogramm beendet, wird der Restbetrag im Gerät unter der entsprechenden Cash-Card gespeichert. Dieses Restguthaben wird beim nächsten Waschgang verrechnet. Das Programmende wird durch den Zeitwert 00:00h sowie durch «Tür öffnen» angezeigt.

Rückbuchen

-1 Ein Rückbuchen des Restguthabens auf die Cash-Card wird vorteilhaf am Ende eines Waschtages gemacht. Cash-Card einschieben. Auf der Displayanzeige erscheint der auf der Cash-Card gespeicherte «Saldo». Rückbuchen durch Antippen der Schnellgangtaste. Auf der Digitalanzeige erschreiben nacheinander die Anzeigen «Restguthaben» (welches gutgeschrieben wird) sowie «neuer Saldo». Cash-Card entnahmen.

Ein Rückbuchen kann immer nur auf diejenige Cash-Card erfolgen, von welcher der Betrag ursprünglich abgebucht wurde.
Bei aktiver Kindersicherung:

Restwertübertragung

Ist auf einer Cash-Card kein genügend hoher Restbetrag vorhanden, um die Akonto-Buchung zu begleichen, wird dies durch ein Pfeifsignal und die Meldung «Saldo zu Klein» angezeigt. Durch Einstecken einer zweiten Cash-Card kann die Differenz beglichen werden.

Störungen

Reparaturen, Änderungen oder Eingriffe an Elektrogeräten)dürfen nur von geschultem Fachpersonal durchgeführt werden. Durch unsachgemäße Reparaturen konnen erhebliche Sachschäden und Gefahren für den Benutzer entstehen.
Bei Reparaturen dürfen nur Originalersatzteile eingesetzt werden.

Kleine Störungen selbst beheben

Das Gerät Goes nach Betätigkeiten einer Programmtaste nicht in Betrieb:

Überprüfen Sie, ob der Wandschalter eingeschaltet und der Netzstecker eingesteckt
Überprüfen Sie, ob alle Sicherungen intakt sind oder der Sicherungsautomat ausgelost hat.

Das Gerät lauft nicht an:

Starttaste nicht gedrückt.
Startzeitvorwahr eingestellt, Start erst nach Ablauf der vorgewählten Startzeit.

Das Trocknungsziel wurde nicht erreicht:

Filter reinigen.
Trocknungsgrad erhöhen. (siehe Seite 12)
Feuchtigkeitssensor reinigen (siehe Seite 11).

Die Trocknungszeit dauert zu lange:

Filter reinigen.
Stromausfall (Sperrzeiten von EW beachteten).

Die Wäsche wird bei der maximal möglichen Einstellung nicht trocken:

Trommel überladen.
Wäsche nicht ausreichend geschleudert.
Raumbeluftung nicht ausreichend (Tür oder Fenster öffnen).
Filter durch Flusen verstoptf (Filter reinigen).

Trommelbeleuchting Funktioniert nicht:

Gluhlampe defekt. Aus Sicherheitsgründen darf die Lampe nur durch den Kundendienst oder einen Fachmann ausgewechselt werden.

Feuchtigkeit im Raum steigt stark an:

▶ Raum nicht genügend beluftet. Für ausreichende Beluftung sorgen.

Türgeht nicht auf:

Sollte vor dem Turoffnen kein Stromvorhanden sein, kann die Tur manuell durch einen kurzen Druck auf Höhe des Verschlussriegels geöffnet werden.

Wäsche wird eingewickelt:

Spezialprogramm «Bettwäsche» bzw. «Frottierwäsche» verwenden.

Störungsmeldungen

Bei den nachstehenden Störungsanzeigen kann das Programm nach Beheben der Störung durch Betätigten der Starttaste wieder gestartet werden.

«KINDERSICHERUNG AKTIV»

Halten Sie die Starttaste gedrückt und betätigten Sie die Schnellgangtaste.

"BITTE TÜRE SCHLIESSEN"

Türe zudrücken bis Verschluss richtig einschnappt.

Ein Signal ertont, und das Programm lauft weiter. Die Fehlermeldung «Heizstufe kontrollieren» erscheint auf dem Display und bleibt bis zum Ende des Programms. Drücken Sieomal die Starttaste und dann mehrmals die Schnellgangtaste, bis die Meldung «Programmende» angezeigt wird.
Kontrollieren Sie, ob alle Temperatur-Schalter eingeschaltet sind. Drücken Sie mit dem Finger 1mal auf alle 3 runden Gummitüllen (siehe Bild). Ist das Problem nach einmaligem Drücken nicht gelöst, benachrichtigen Sie den Service.

Falls das Geräte eine Funktionstörung F- - anzeigt:

Brechen Sie das Programm mit der Schnellgang-Taste ab und wahren Sie ein neuen Programm.

Bei wiederholter Fehleranzeige:

Stromzufuhr für ca. 1 Minute unterbrechen und wieder einschalten (Netzsteckerziehen oder Wandschalter ausschalten).
- Das Gerät ist wieder betriebsbereit, wenn die Kontrollampen der Programme blinken.
Wahlen Sie ein neues Programm.

Bei nochmaliger Fehleranzeige:

Fehlermeldung notieren.
Netzsteckerziehen oder Wandschalterausschalten.
Kundendienstbenachrichtigen.

Störungsmeldungen (Cash-Card)

Die nachstehenden Störungsanzeigen stehen im Zusammenhang mit der Cash-Card.

Falsche Kartenseite

Cash-Card mit -Symbol nach oben einschieben.

Karte leer

▶ Geladene Cash-Card benutzen.

Cash-Card ungültig

Die verwendete Cash-Card ist nicht zugelassen. Zuständige Betreuungsperson benachrichtigen.

Cash-Card nochmals einfahren

▶ 5 Sekunden warten, bis der Akontobetrag abgebucht ist und der neue Cash-Card-Saldo erscheint.

Kundendienst

Bevor Sie den Kundendienst rufen, prüfen Sie, ob Sie die Störung selbst beheben konnen (siehe «kleine Störungen selbst beheben» Seite 14). In Beratungsfallen entstehen Ohnen, auch während der Garantiezeit, Kosten bei Einsatz eines Service-Technikers.

#

Wenn Sie eine Störung nicht selbst beheben konnen,ziehen Sie den Netzstecker oder schalten Sie den Wandschalter aus und rufen Sie den Kundendienst. Wahlen Sie die zentrale Kundendienst-Nummer (siehe Umschlag-Rückseite). Sie werden automatisch mit der zuständigen Kundendienst-Niederlassung in ihrer Region verbunden. Geben Sieitte dem Kundendienst die Produkte- und Gerätenummer an. Sie finden diese Angaben auf dem Typenschild auf der Innenseite der Tur. Notieren Sie hier die Nummer Ihres Gerätes.

Produkte-Nr.

Geräte-Nr.

Garantieabonnement

Nach Ablauf der normalen Garantiezeit von 2 Jahren kann diese durch ein Garantieabonnement beliebig verlangert werden. Wir senden Ohnen kein die gewünschten Unterlagen. Beachten Sie dazu das beiliegende Garantie- und Kundendienstheft.

Sommaire

Remarques importantes

Inhaltsverzeichnis Deutschland

SieheSeite 3

Sommario Italiano

Vedere pagina 31

Inhaltsverzeichnis Deutschland

SieheSeite 3

Sommaire français

Voir page 17

6020 Emmenbrücker Seetalstrasse 1

7000 Chur Comercialstrasse 19

3018 Bern
Morgenstrasse 131

Points de service

Fachberatung / Verkauf

8048 Zurich Badenerstrasse 587 Tel.[phone]

Garantie

Für{jedes Produkt gewahren wir ab Verkauf bzw.Lieferdatum an den Endverbraucher eine Garantie von 2 Jahren.(Ausweis durch Garantieschein,Faktura oder Verkaufsbeleg). DieGarantieleistung umfasst die Kosten fur Material,Arbeits- und Reisezeit.

Die Garantieleistung entfält bei Nichtbeachtung der Gebrauchs-anweisung und Betriebsvorschriften, unsachgerechter Installation, sowie bei Beschädigung durch ässere Einflüsse, höhere Gewalt, Eingriffe Dritter und Verwendung von Nicht-Original Teilen.

Point de vente de rechange

5506 Magenwil
Industriestrasse 10
Tel. [phone]

Demonstration / Vente

8048 Zurich Badenerstrasse 587 Tel.[phone]

Garantie
