BEDIENUNGSANLEITUNG KD82103E AEG-ELECTROLUX

Vor allem möchten wir uns bei Ohnen für den Vorzug bedanken, den Sie unserem Erzeugnis gegeben haben. Wir sind uns dessen gewiss, dass diese moderne, Funktionelle und praktische Wärmeschublade, welche aus Werkstoffen von ausgezeichneter Qualität hergestellt wurde, ihre Erwartungen erfüllen wird.

Wir bitten Sie, die in diesen Buch enthaltenen Anweisungen aufmerksam durchzulesen, die Ihnen ermögenlichen werden, bei derutzung ihrer Wärmeschublade bessere Ergebnisse zu erzielen.

BEWAHREN SIE DIE DOKUMENTATION DIESES GERÄTES Auf, UM KUNFTIG IN IHR NACHSCHLAGEN ZU KÖNNEN.

Halten Sie die Gebrauchsanleitung immer griffbereit. Falls Sie das Gerät Dritten überlassen, stellen Sie ihren auch die entsprechende Betriebsanleitung zur Verfügung!

Hinweise zum Umweltschutz

Entsorgung der Verpackung

Die Verpackung ist mit einem Grünen Punkt gekennzeichnet.

Benutzen Sie geeignete Behältnisse, um alle Verpackungsmaterialien, wie Pappe, Styropor und Folien, zu entsorgen. Auf diese Weise wird die Wiederverwertung der Verpackungsmaterialien gewährleistet.

Entsorgung von stillgelegten Geräten

Die europäische Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) sieht vor, dass die elektrischen Haushaltgeräte nicht im normalen Abfallfluss des festen Stadtmülls entsorgt werden)dürfen.

Die außer Betrieb gesetzten Geräte müssen getrennt abgeholt werden, um den Anteil der Rückgewinnung und Wiederverwendung der Werkstoffe, aus denen sie bestehen, zu optimieren und um potentielle Schäden für die Gesundheit der Menschen und die Umwelt zu vermeiden. Das Symbol, welches aus einem mit einem Kreuz durchgestrichenen Müllcontainer besteht, ist auf sämtlichen Erzeugnissen anzubRINGen, um so an die Verpflichtung der separates Abholung zu erinnern.

Die Verbraucher haben sich mit den lokalen Behörden bzw. den Verkaufsstellen in Verbindung zu setzen, um Informationen über den Ort einzuholen, der zur Lagerung der alten elektrischen Haushaltsgeräte geeignet ist.

Machen Sie Ihr Gerät unbrauchbar, bevor Sie es entsorgen. Ziehen Sie das Netzkabel Heraus, schreiben Sie es ab und entsorgen Sie es.

Inhaltsverzeichnis

Installationsanleitung 3

Vor der Installation 3
Einbau 3
Elektranschluss 4

Sicherheitshinweise 5

Sachgemäß Gebrauch 6

Gerätebeschreibung 7

Hauptkomponenten 7
Bedienprinzip 7
Vor dem ersten Gebrauch 8
Bedienelemente 8
Bedienprinzip 8
Funktion wahlen 8
Aufheizzeiten 9

Fassungsvermögen 10

Reinigung und Pflege 11

Stirnseite und Bedienblende 11
Innenraum 11
Antirutschauflage 11

Was ist im Falle einer Funktionstörung zu tun? 12

Einbau 62

Kombinationsmöglichkeiten 62

Installationsanleitung

Vor der Installation

Überprüfen	Sie,	dass	die
Versorgungsspannung,		die auf dem Typenschild angegeben ist, mit Netzspannung übereinstimmt.

Öffnen Sie die Schublade und entnahmen Sie alle Zubehörteile sowie das Verpackungsmaterial.

Achtung! Die Vorderseite der Schublade kann mit einer Schutzfolie versehen sein. Ziehen Sie diese Folie vor der ersten Benutzung des Gerätes Ofens vorsichtig ab, indem Sie an deren Unterseite beginnen.

Vergewissern Sie sich, dass die Wärmeschublade nicht beschädigt ist. Überprüfen Sie, ob die Schublade richtig schließt Benachrichtigen Sie den Kundendienst im Falle von vorhandenen Schäden.

Achten Sie darauf, dass die Steckdose nach Einbau des Gerätes leicht zugänglich ist.

Der Geschirrwärmerarfasschlieblichin KombinationmitdenvomHerstellerangegeben Geräteneingebautwerden.Beikombination mit anderenGerätenerlischt der Garantieanspruch,da dieGewährfur einen ordnungsgemäBenBetrieb nicht mehr gegebenist.

Einbau

Für den Einbau von Geschirrwarmer und Kombinationsgerät muss ein fest eingebauter Zwischenboden vorhanden sein, der die erforderliche Tragfähigkeit für beiden Geräte gewährleistet.

Das Kombinationsgerät wird ohne weiteren Zwischenboden direkt auf den eingebauten Geschirrwärmer gestellt.

Beachten Sie für den Einbau des Kombinationsgerätes unbedingt die Informationen der jeweiligen Gebrauchs- bzw. Montageanweisung.

Die wichtigen Masse für den Elnbau werden in "mm" auf den letzten Seiten dargestellt. Wie folgt vorgehen:

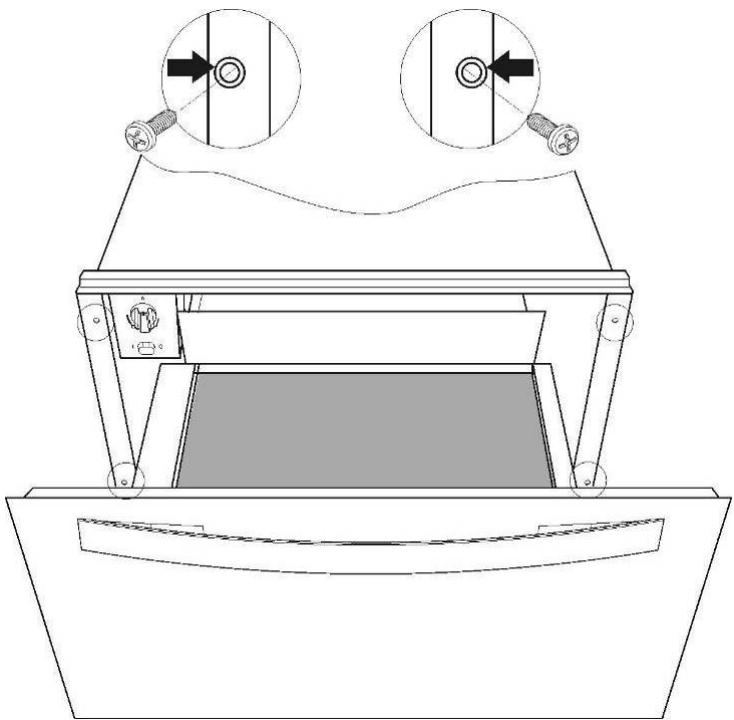

1. Stellen Sie das Gerät bis zur Schwadenleiste in den Umbauschrank und richten Sie es aus.
2. Achten Sie darauf, dass das Gehäuse des Gerätes recktwinklig ausgerichtet wird.
3. Öffnen Sie die Schublade und befestigen Sie das Gerät mit den 2 mitgelieferten Schrauben an den Seitenwänden des Schrankes.

Installationsanleitung

Elektroanschluss

Der Elektroanschluss muss von einem qualifizierten Techniker gemäß der geltenden Gesetzgebung durchgeführt werden.

Vor Anschluss des Geschirrwärmers an das Hauptnetz muss sichergestellt werden, dass Spannung und Frequenz des Hauptnetzes den Angaben des Typenschils entsprechen. Dieses befindet sich im Innern des Heizblocks.

Der Elektroanschluss erfolgt über einen allpoligen Schalter, der für die entsprechende Stromstärke geeignet ist. Diese Schalter solle einen Mindestabstand von 3 mm zwischen den Kontakten aufweisen, sodass eine Unterbrechung im Notfall bzw. bei einer Reinigung des Geschirrwärmers möglich ist. Falls für den Elektroanschluss ein Stecker verwendet wird, so

muss nach der Installation der Zugriff auf diesen Stecker gewährleistet sein.

Der Anschluss muss mit einer angemessenen Erdung gemäß den geltenden Vorschriften ausgestattet sein. AchtUNG: DER GESCHIRRWÄRMER MULLS GEERDET SEIN.

Das Auswechseln des biegsamen Stromkabels am Geschirrwärmer sollen nur von einem qualifizierten Kundendienstmitarbeiter vorgenommen werden, da hierfür besonderes Werkzeug erforderlich ist.

Der Hersteller und der Wiederverkäufer lehnen jegliche Haftung für eventuelle Schäden ab, die Personen, Tieren oder Sachen infolge der Nichtbeachtung der vorliegenden Installationsanleitung zugeführst werden.

Sicherheitshinweise

• Achtung! Vergleichen Sie vor dem Anschlieben des Gerätes die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes. Diese Daten müssen unbedingt übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall Fragen Sie ihren Elektroinstalleur.
• Achtung! Wir der Stecker von der Netzanschlussleitungentfernt, muss das Gerät von einer Elektrofachkraft eingebaut und angeschlossen werden. Beauftragen Sieitte eine Elektrofachkraft, die die landesüblichen Vorschriften und die Zusatzvorschriften der örtlichen Elektoversorgungsunternehmen genau kennt und sorgfältig einhalt. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch Fehler beim Einbau oder Anschluss verursacht werden.
• Achtung! Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschrifsmäßig installmentetes Schutzleitersystem angeschlossen wird. Der Hersteller kann nicht für Schaden verantwortlich gemacht werden, die durch eine fehlende oder unterbrochene Schutzleiterverbindung verursicht werden (z. B. elektrischer Schlag).
• Achtung! Benutzten Sie das Gerät nur im eingebauten Zustand. Nur so ist sichergestellt, dass Sie nicht mit Strom führenden Teilen in Berührung kommt.

• Achtung! Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Eventuelles Berühren spannungsführender Teile sowie Verändern des elektrischen und mechanischen Aufbaus gefährden Sie und führen möglicherweise zu Funktionstörungen des Gerätes.

• Achtung! Installations- und Wartungsarbeiten sowie Reparaturen dürfen nur qualifizierte Fachleute durchführren. Durch unsachgemäß Installations- und Wartungsarbeiten oder Reparaturen konnen erhebliche Gefahren für den Benutzer entstehen, für die der Hersteller nicht haftet.

• Achtung! Eine Reparatur des Gerätes während der Garantiezeitarf nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr.
• Achtung! Bei Installations- und Reparaturarbeiten muss das Gerät vom Netz getrennt sein. Das Gerät ist nur dann elektrisch vom Netz getrennt, wenn eine der folgenden Bedingungen erfüllt ist:
• die Sicherungen der Hausinstallation ausgeschaltet sind,
• die Netzanschlussleitung vom Elektronetz getrennt ist. Ziehen Sie bei Geräten mit Netzstecker nicht an der Anschlussleitung, sondern am Stecker, um das Gerät vom Netz zu trennen

Sachgemäßer Gebrauch

• Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jeder zu Schäden an Personen und Sachen führen.
• Lesen Sie vor dem ersten Benutzten aufmerksam die Gebrauchsanweisung. Dadurch schützen Sie sich selbst und vermeiden Schäden an Ihr Gemärt
• Benutzen Sie das Gerät ausschließlich im Haushalt zum Vorwärmen von Geschirr!
• Benutzen Sie das Gerät ausschließlich im Haushalt zum Vorwärmen von Geschirr. Andere Anwendungsarten sind unzulässig und möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.
  Das Gerät kann im Innenraum je nach gewähller Temperatur und Benutzungsdauer bis zu ca. 80 °C bereits werden. Verwenden Sie zum Herausnehmen des erwärnten Geschirrs bei Bedarf Topfhandschuhe.

• Beachten Sie, dass Kinderhaut erheblich empfindlicher auf hohe Temperaturen reagiert. Hindern Sie dazu Kinder daran, mit dem Gerät zu speilen. Bei versehentlichem Einsatzen erwartt sich das Gerät, und es kann zu Verbrennungen kommt.

• Kinder dürfen das Gerät nur ohne Aufsicht benutzen, wenn Ihnen die Bedienung so erklärart wurde, dass sie das Gerät sicher bedienen können.

• Stellen oder setzen Sie sich nicht auf die geöffnete Geschirrschublade. Der Teleskopauszug wird beschädigt. Die Belastbarkeit der Geschirrschublade beträgt max. 25 kg
• Bewahren Sie keine Kunststoffbehälter oder brennbare Gegenstände im Gerät auf. Beim Einsatzen können sie schmelzen oder sich entzünden. Brandgefahr!
• Benutzen Sie das Gerät nicht zum Beheizen von Räumen. Durch die Temperatumentwicklung konnen leicht entzündbare Gegenstände in der Höhe zu brennen beginnen.
• Verwenden Sie keinesfalls einen Dampfreiniger. Zum einen kann der Dampf an spannungsführende Teile gelangen und einen Kurzschluss auslösen. Zum anderen kann der Dampfruck zu dauerhaften Beschädigungen von Oberflächen und Bauteilen führen, für die der Hersteller keinen Schadenersatz leistet
• Nicht mehr benutzte Geräte müssen vom Elektronetz getrennt und alle wegführrendene elektrischen Leitungen entfernt werden, damit sie z. B. für spielende Kinder keine Gefahr darstellen.

Gerätebeschreibung

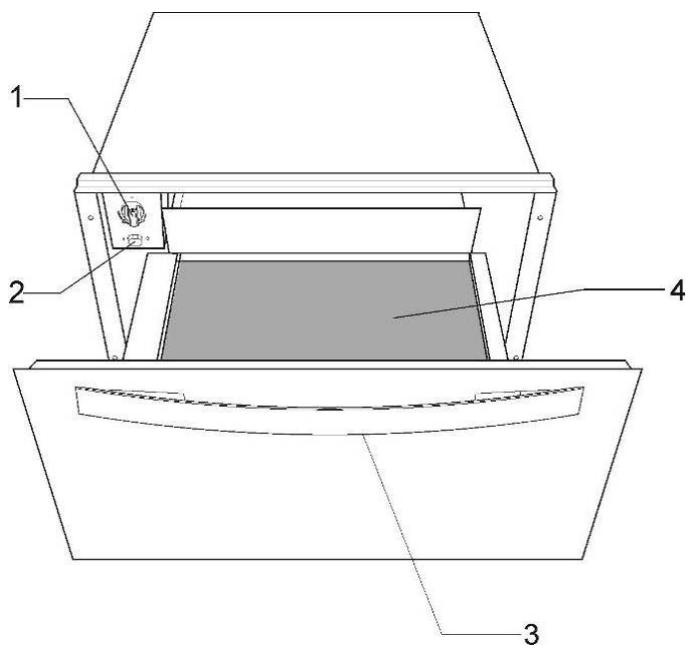

Hauptkomponenten

1. Temperaturknebel

2. Funktionsknebel

3. Griff

4. Antirutschauflage

Bedienprinzip

Dieses Gerät verfügbar über ein Heißluftsystem. Ein Geblase verteilt die Wärme des Heizkörpers optimal in der Schublade.

Das Thermostat erhöglich die Bestimmung und Überwachung der gewündsten Geschirrtemperatur.

Durch die entstehende Luftzirkulation wird das Geschirr gleichmäßig und schnell erwartt.

Ein Schutzgitter verhindert die Berührung mit Heizkörper und Gebläse.

Der Boden der Geschirrschublade ist mit einer Antirutschauflage ausgelegt, die das Verrutschen des Geschirrs beim Offnen und Schließen der Schublade verhindert.

Bedienung

Vor dem ersten Gebrauch

Vor dem ersten Benutzten sollenn Sie wie folgt vorgehen:

• Wischen Sie Ihr Gerät mit einem feuchten Tuch ab und trocken Sie es anschließend, entsprechend die Hinweise „Reinigung und Pflege".
  Heizen Sie die leere Schublade mindestens 2 Stunden lang auf. Stellen Sie dazu den Temperaturknebel auf Maximum (siehe Kapitel "Temperatur wahlen").
• Sorgen Sie damit für eine gute Belüftung der Kunden.
  Die Bauteile sind mit einem Pflegemittel geschützt. Deshalb kommt es beim ersten Aufheizen vorübergehend zur Geruchsbildung. Die Geruchsbildung und eventuell auftretender Dunst vergehen nach kurzer Zeit und weisen nicht auf einen Falschanschluss oder Gerätedefekt hin.

Bedienelemente

Die Bedienelemente bestehen aus dem Funktionsknebel und dem Ein-/Aus-Schalter. Sie sind nur sightbar, wenn die Geschirrschublade geöffnet ist.

Bedienprinzip

Um die Wärmeschublade zu verwenden verfahren wie folgt:

• Stellen Sie das Geschirr in die Schublade.
• Um die Funktion zu wahlen,itte drehen Sie Denn Schalter auf die gewünschte Position..
• Schalten Sie das Gerät durch drücken des Schaltern ein. Der Schalter leuchtet auf.
  Schlieben Sie die Schublade.

Beachten Sie, dass sich die Schublade wieder öffnen kann, wenn sie mit übermäßig Schwung geschlossen wird.

Schalten Sie das Gerät aus, bevor Sie das erwärmte Geschirr entnahmen.

Funktion wahlen

Der Temperaturknebel ermöglicht die stufenlose Einstellung der Temperatur zwischen ca. 30 und 85^ .

Den Temperaturknebel nur linksherum bis zur Position "0"drehen oder nach rechts bis zum Anschlag, den sonst wird der Knebel zerstört.

Ist die gewählte Temperatur erreicht, schaltet sich die Heizung ab. Sobald die Temperatur unter den eingestillten Wert sinkt, schaltet sich die Heizung wieder ein.

Auf der Temperaturskala sind keine absoluten Temperaturwerte in ^ C markiert, sondern Symbole, die die optimale Temperatur für die jeweilige Geschirrgruppe darstellen:

Symbol	°C	Funktion
	30	Antauen
	40	Teig gehenlassen Tassen/Gläser vorwärmen
	60	Geschirr vorwärmen
	80	Speisen warm halten

Bedienung

Aufheizzeiten

Unterschiedliche Faktoren beeinflussen die Aufheizzeit:

Material und Dicke des Geschirrs
- Beladungsmenge
- Beladungsanordnung
- Temperatureinstellung

Absolute Angaben sind daher nicht möglich.

Bei der Einstellung auf der Position und um eine gleichmäßige Erwärung zu erreichen

konnen folgende Werte als Anhaltspunkte genannot werden:

Fassungsvermögen	Zeit (min.)
Geschirr für 6 Personen	30 – 35
Geschirr für 8 Personen	35 – 40
Geschirr für 12 Personen	40 – 45

Bitte ermitteln Sie im praktischen Gebrauch die optimalen Einstellungen für ihren Haushalt.

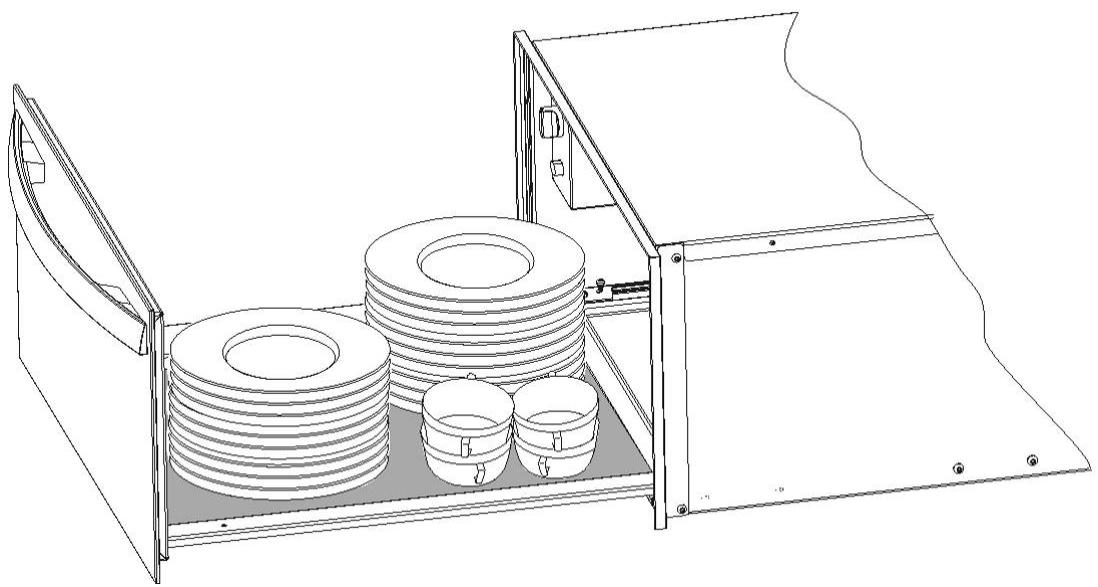

Fassungsvermögen

Das Fassungsvermögen hangt von der Höhe der Geschirrtücke ab,

KD81403E	KD82103E	KD82903E
Geschirr für 6 Personen	Geschirr für 8 Personen	Geschirr für 12 Personen
6 x 24 cm flache Teller	8 x 24 cm flache Teller	12 x 24 cm flache Teller
6 x 10 cm Suppenteller	8 x 10 cm Suppenteller	12 x 10 cm Suppenteller
1 x 19 cm Servierteller	1 x 19 cm Servierteller	1 x 19 cm Servierteller
1 x 17 cm Servierteller	1 x 17 cm Servierteller	1 x 17 cm Servierteller
1 x 32 cm Fleischteller	2 x 32 cm Fleischteller	2 x 32 cm Fleischteller
oder	oder	oder
20 Teller mit Ø 28 cm	30 Teller mit Ø 28 cm	40 Teller mit Ø 28 cm
oder	oder	oder
80 Espressotassen	120 Espressotassen	160 Espressotassen
oder	oder	oder
40 Teetassen	60 Teetassen	80 Teetassen
oder	oder	oder
...	...	...

Reinigung und Pflege

Die Reinigung stellt die einzige, normalerweise erforderliche Wartung dar.

Achtung! Die Reinigung muss an dem von der Stromversorgung getrennten Gerät durchgeführt werden. Ziehen Sie den Stecker aus der Steckdose oder schalten Sie den Stromversorgungskreis des Gerätes ab.

Benutzen Sie keine aggressiven Reinigungsdoser Scheuermittel,Keine kratzenden Scheuertücher noch spitze Gegenstände, Denn es konnen Flecken entstehen.

Stirnsite und Bedienblende

Es reicht, das Gerät mit einem feuchten Lappen zu reinigen. Geben Sie, falls er sehr verschmutzt sein sollte, eine Tropfen Geschirrspulmittel ins Waschwasser. Wischen Sie danach das Gerät mit einem trockenen Lappen ab.

Für Wärmeschubladen mit Edelstahlvorderseite können Spezialmittel für Edelstahloberflächen verwendet werden. Diese Mittel vermeiden dass die Oberflächen schnell wieder schmutzig werden. Tragen Sie das Mittel mit einem weichen Tuch flächig und sparsam auf.

Benutzen Sie bei Wärmeschubladen mit einer Aluminiumvorderseite ein mildes Glasreinigungsmittel und einen weichen, fusselfreien Lappen. Wischen Sie diese in horizontaler Richtung ab, ohne Druck auf die Oberfläche auszuüben.

Innenraum

Reinigen Sie nach jeder Nutzung die Innewände mit einem feuchten Lappen. Geben Sie, falls er sehr verschmutzt sein sollte, eine Tropfen Geschirrspulmittel ins Waschwasser.

Wischen Sie danach die Oberflächen mit einem trockenen Lappen ab.

Verhindern Sie das Eindringen von Wasser in die Belüftungslöcher.

Nutzen Sie die Wärmeschublade nur nach dem sie trocken ist.

Antirutschaufage

Die Antirutschauflage kann zur Reinigung des Schubladenbodens herausgenommen werden.

Die Auflage reinigen Sie am besten von Hand mit warmem Wasser und einem milden Spülmittel. Trocknen Sie sie im Anschluss gut ab. Legen Sie die Antirutschauflage erst wieder in die Schublade, wenn sie ganz trocken ist.

Was ist im Falle einer Funktionstörung zu tun?

ACHTUNG! Jegliche Art von Reparatur darf nur von spezialisierten Fachleuten ausgeführrt werden. jeder Eingriff, der durch nicht vom Hersteller autorisierte Personen vorgenommen wird, ist gefährlich.

Folgende Probleme können behoben werden, ohne den Kundendienst zu benachrichtigen:

• Das Geschirr erwartt nicht ausreichend?

Prufen Sie, ob::

• das Geräteingeschaltet ist.
• die richtige Temperatureinstellung gewählt wurde.
• Sie die Austrittsöffnungen durch große Platten oder Schüsseln verdeckt haben.
• Sie das Geschirr lange genug erwärmt haben.

Unterschiedliche Faktoren beeinflussen die Aufheizzeit, zum Beispiel:

• Material und Dicke des Geschirrs
• Beladungsmenge
• Beladungsanordnung
• Temperatureinstellung

Das Geschirr erwärmt nicht? Prufen Sie, ob:
- Sie ein Geblasegeräusch horen.
Falls das Geblase lauft, ist der Heizkörper defect. Falls das Geblase nicht lauft ist das Geblase defect.
- die Sicherung der Hausinstallation ausgelost hat.

Das Geschirr wird zu heißt?

• Der Temperaturregler ist defect.

• Beim Einsatz des Gerätes leuchtet der Ein-/Aus-Schalter nicht?

Die Kontrollleuche des Schalters ist defekt.
