BEDIENUNGSANLEITUNG PABS 10.8 B2 PARKSIDE

NL/BE Inhaltsverzeichnis Einleitung Bestimmungsgemäßer Gebrauch......................................................................................Seite Ausstattung.........................................................................................................................Seite Lieferumfang.......................................................................................................................Seite Technische Daten...............................................................................................................Seite Allgemeine Sicherheitshinweise für Elektrowerkzeuge 1. Arbeitsplatz-Sicherheit...................................................................................................Seite 2. Elektrische Sicherheit.....................................................................................................Seite 3. Sicherheit von Personen................................................................................................Seite

4. Verwendung und Behandlung des Elektrowerkzeugs.................................................Seite

5. Verwendung und Behandlung des Akkuwerkzeugs....................................................Seite

6. Service............................................................................................................................Seite Sicherheitshinweise für Akku-Bohrschrauber....................................................................Seite Achtung Leitungen!............................................................................................................Seite Originalzubehör / -zusatzgeräte.......................................................................................Seite Vor der Inbetriebnahme Akku-Pack entnehmen / laden / einsetzen........................................................................Seite Akkuzustand prüfen...........................................................................................................Seite Werkzeuge wechseln........................................................................................................Seite 2-Gang Getriebe...............................................................................................................Seite Vorwahl Drehmoment / Bohrstufe.....................................................................................Seite Inbetriebnahme Drehrichtung umschalten / Gerät entriegeln.....................................................................Seite Ein- / Ausschalten...............................................................................................................Seite Sperre aktivieren................................................................................................................Seite Tipps und Tricks..................................................................................................................Seite

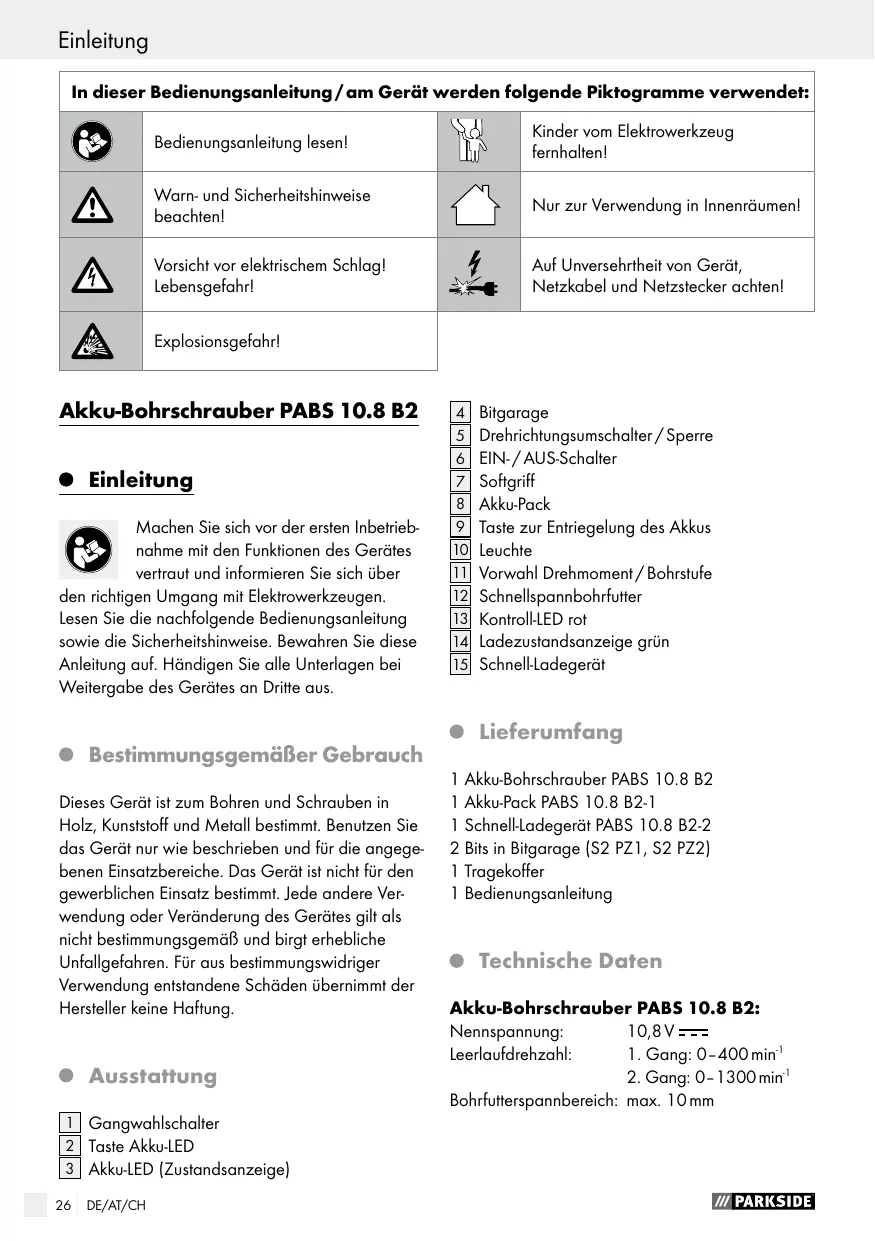

Einleitung In dieser Bedienungsanleitung / am Gerät werden folgende Piktogramme verwendet: Bedienungsanleitung lesen! Kinder vom Elektrowerkzeug fernhalten! Warn- und Sicherheitshinweise beachten! Nur zur Verwendung in Innenräumen! Vorsicht vor elektrischem Schlag! Lebensgefahr! Auf Unversehrtheit von Gerät, Netzkabel und Netzstecker achten! Explosionsgefahr! Akku-Bohrschrauber PABS 10.8 B2 Einleitung Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über den richtigen Umgang mit Elektrowerkzeugen. Lesen Sie die nachfolgende Bedienungsanleitung sowie die Sicherheitshinweise. Bewahren Sie diese Anleitung auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte aus.

Bestimmungsgemäßer Gebrauch Dieses Gerät ist zum Bohren und Schrauben in Holz, Kunststoff und Metall bestimmt. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Ausstattung 1 Gangwahlschalter 2 Taste Akku-LED 3 Akku-LED (Zustandsanzeige)

Bitgarage Drehrichtungsumschalter / Sperre EIN- / AUS-Schalter Softgriff Akku-Pack Taste zur Entriegelung des Akkus Leuchte Vorwahl Drehmoment / Bohrstufe Schnellspannbohrfutter Kontroll-LED rot Ladezustandsanzeige grün Schnell-Ladegerät Lieferumfang 1 Akku-Bohrschrauber PABS 10.8 B2 1 Akku-Pack PABS 10.8 B2-1 1 Schnell-Ladegerät PABS 10.8 B2-2 2 Bits in Bitgarage (S2 PZ1, S2 PZ2) 1 Tragekoffer 1 Bedienungsanleitung Technische Daten Akku-Bohrschrauber PABS 10.8 B2: Nennspannung: 10,8 V   Leerlaufdrehzahl: 1. Gang: 0–400 min-1

2. Gang: 0–1300 min-1

Bohrfutterspannbereich: max. 10 mm Einleitung / Allgemeine Sicherheitshinweise für Elektrowerkzeuge Maximaler Bohrdurchmesser: Stahl: Holz: 8 mm 20 mm Akku-Pack PABS 10.8 B2-1: Typ: LITHIUM-ION Nennspannung: 10,8 V   Kapazität: 1300 mAh PABS 10.8 B2-2 Schnell-Ladegerät: EINGANG / Input: Nennspannung: 230 V∼ / 50 Hz Nennleistung: 27 W AUSGANG / Output: Nennspannung: 12,6 V   Ladestrom: max. 1500 mA Ladedauer: ca. 60 min Schutzklasse: II / Geräusch und Vibrationsinformationen: Messwert für Geräusch ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel: 66,4 dB(A) Schallleistungspegel: 77,4 dB(A) Unsicherheit K: 3 dB Gehörschutz tragen! Schwingungswerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745: Bohren in Metall: Schwingungsemissionswert ah,D = 1,052 m / s2 Unsicherheit K = 1,5 m / s2 Schrauben: Schwingungsemissionswert ah = 0,881 m / s2 Unsicherheit K = 1,5 m / s2 Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird. Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Allgemeine Sicherheitshinweise für Elektrowerkzeuge Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und / oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen. Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. DE/AT/CH

Allgemeine Sicherheitshinweise für Elektrowerkzeuge Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

Der Anschlussstecker des Elektrowerkzeuges (bzw. Netzteils) muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages. Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzu hängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz

DE/AT/CH eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) S eien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektro­ werkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persön licher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Allgemeine Sicherheitshinweise für Elektrowerkzeuge Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung

des Elektrowerkzeugs Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und / oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Verwendung und Behandlung

des Akkuwerkzeugs Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. VORSICHT! EXPLOSIONSGEFAHR! Laden Sie nichtaufladbare Batterien niemals auf. DE/AT/CH

Allgemeine Sicherheitshinweise für Elektrowerkzeuge / Vor der Inbetriebnahme

Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt. Sicherheitshinweise für Akku-Bohrschrauber Fassen Sie das Elektrowerkzeug nur an den isolierten Griffflächen an, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Kontakt mit einer spannungsführenden Leitung setzt auch Metallteile des Elektrowerkzeuges unter Spannung und führt zu einem elektrischen Schlag. Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. GIFTIGE STÄUBE! Die durch die Bearbeitung entstehenden schädlichen / giftigen Stäube stellen eine Gesundheitsgefährdung für die Bedienperson oder in der Nähe befindliche Personen dar. Tragen Sie Schutzbrille und Staubmaske! Bearbeiten Sie kein asbesthaltiges Material. Asbest gilt als krebserregend. Halten Sie das Elektrowerkzeug fest. Beim Festziehen und Lösen von Schrauben können kurzfristig hohe Reaktionsmomente auftreten. Schalten Sie das Elektrowerkzeug sofort aus, wenn das Einsatzwerkzeug blockiert. Seien Sie auf hohe Reaktionsmomente gefasst, die einen Rückschlag verursachen. Das Einsatzwerkzeug blockiert, wenn das Elektrowerkzeug überlastet wird oder es im zu bearbeitenden Werkstück verkantet. Bei Arbeiten am Gerät, sowie Transport bzw. Aufbewahrung bringen Sie den Drehrichtungsumschalter in die Mittel30 DE/AT/CH position (Sperre). So verhindern Sie unbeabsichtigtes Anlaufen des Elektrowerkzeuges. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Achtung Leitungen! Vergewissern Sie sich, dass Sie nicht auf Strom-, Gas- oder Wasserleitungen stoßen, wenn Sie mit dem Elektrowerkzeug arbeiten. Prüfen Sie ggf. mit einem Leitungssucher, bevor Sie in eine Wand bohren bzw. aufschlitzen. Originalzubehör / -zusatzgeräte enutzen Sie nur Zubehör und ZusatzB geräte, die in der Gebrauchsanweisung angegeben sind. Der Gebrauch anderer als in der Bedienungsanleitung empfohlener Einsatzwerkzeuge oder anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten. Vor der Inbetriebnahme kku-Pack entnehmen / laden / einsetzen Hinweis: Der Akku wird teilgeladen ausgeliefert. Laden Sie den Akku vor der Inbetriebnahme idealerweise mindestens 1 Stunde im Ladegerät auf. So gewährleisten Sie die volle Leistung des Akkus. Sie können den Li-Ionen-Akku jederzeit aufladen, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorgangs schädigt den Akku nicht. Vor der Inbetriebnahme / Inbetriebnahme

1. Zur Entnahme des Akku-Packs 8 drücken

Sie die Entriegelungstasten 9 und ziehen den Akku-Pack 8 aus dem Gerät.

2. Stecken Sie den Akku-Pack 8 in das SchnellLadegerät 15 .

3. Stecken Sie den Netzstecker in die Steckdose.

Die Kontroll-LED 13 leuchtet rot.

4. Die grüne Ladezustandsanzeige-LED 14 signalisiert Ihnen, dass der Ladevorgang abgeschlossen

und der Akku-Pack 8 einsatzbereit ist.

5. Schieben Sie den Akku-Pack 8 in das Gerät ein.

kkuzustand prüfen rücken Sie zum Prüfen des Akkuzustands die Taste Akku-LED 2 (siehe auch Hauptabbildung). Der Zustand bzw. die Restleistung wird in der Akku-LED 3 wie folgt angezeigt: ROT / ORANGE / GRÜN = maximale Ladung / Leistung ROT / ORANGE = mittlere Ladung / Leistung ROT = schwache Ladung – Akku aufladen Werkzeuge wechseln Ihr Akku-Bohrschrauber hat eine vollautomatische Spindelarretierung Beim Stillstand des Motors wird der Antriebsstrang verriegelt, so dass Sie das Schnellspannbohrfutter 12 durch Drehen öffnen können. Nachdem Sie das gewünschte Werkzeug eingesetzt und durch Drehen des Bohrfutters festgespannt haben, können Sie sofort weiter arbeiten. Die Spindelarretierung löst sich automatisch mit Starten des Motors (Betätigung des EIN- / AUS-Schalters 6 ). 2-Gang Getriebe Hinweis: Betätigen Sie den Gangwahlschalter 1 nur bei Stillstand des Gerätes. Im ersten Gang (Gangwahlschalter 1 in Position: 1) erreichen Sie eine Drehzahl von ca. 400 min-1 und ein hohes Drehmoment. Diese Einstellung eignet sich für alle Schraubarbeiten. Im zweiten Gang (Gangwahlschalter 1 in Position: 2) erreichen Sie eine Drehzahl von ca. 1300 min-1 zur Durchführung von Bohrarbeiten.

orwahl Drehmoment / Bohrstufe Sie können über die Vorwahl Drehmoment / Bohrstufe 11 die Drehkraft einstellen. Ist die eingestellte Drehkraft erreicht, trennt die Kupplung den Antrieb. ählen Sie eine niedrige Stufe für kleine Schrauben, bzw. weiche Werkstoffe. Wählen Sie eine hohe Stufe für große Schrauben, harte Werkstoffe, bzw. beim Herausdrehen von Schrauben. Wählen Sie für Bohrarbeiten die Bohrstufe, indem Sie die Vorwahl Drehmoment / Bohrstufe in die Position einstellen. Schieben Sie für Bohrarbeiten auch den Gangwahlschalter 1 nach vorne (Position: 2). Inbetriebnahme rehrichtung umschalten / Gerät entriegeln E ntriegeln Sie das Gerät und wechseln Sie die Dreh­richtung, indem Sie den Drehrichtungsumschalter 5 nach rechts bzw. links durchdrücken. Ein- / Ausschalten Einschalten: Drücken Sie zur Inbetriebnahme des Gerätes den EIN- / AUS-Schalter 6 und halten Sie ihn gedrückt. Die Lampe 10 leuchtet bei leicht oder vollständig gedrücktem EIN- / AUS-Schalter 6 DE/AT/CH

Inbetriebnahme / Wartung und Reinigung und ermöglicht das Ausleuchten des Arbeitsbereiches bei ungünstigen Lichtverhältnissen. Ausschalten: Lassen Sie zum Ausschalten des Gerätes den EIN- / AUS-Schalter 6 los. Drehzahl verändern: Der EIN- / AUS-Schalter 6 verfügt über eine variable Geschwindigkeitsregelung. Leichter Druck auf den EIN- / AUS-Schalter 6 bewirkt eine niedrige Drehzahl. Mit zunehmendem Druck erhöht sich die Drehzahl. Sperre aktivieren Drücken Sie den Drehrichtungsumschalter 5 in die Mittelposition. Der EIN- / AUS-Schalter 6 ist blockiert. Tipps und Tricks Beim Schrauben in Holz, Metall und anderen Materialien: Schraub-Bits sind mit ihren Maßen und der Form gekennzeichnet. Falls Sie sich unsicher sind probieren Sie immer zuerst aus, ob das Bit ohne Spiel im Schraubkopf sitzt. Überprüfen Sie vor dem Betrieb, ob der Schraub- bzw. Bohreinsatz korrekt angebracht ist, d.h. zentriert im Bohrfutter sitzt. Drehmoment: Speziell kleinere Schrauben und Bits können beschädigt werden, wenn Sie ein zu hohes Drehmoment oder / und eine zu hohe Drehzahl an der Maschine einstellen. Harter Schraubfall: Besonders hohe Drehmomente entstehen z.B. bei Metallverschraubungen unter Verwendung von Steckschlüsseleinsätzen. Wählen Sie eine niedrige Drehzahl. Weicher Schraubfall: Schrauben Sie auch hier mit geringer Drehzahl, um z.B. die Holzoberfläche beim Kontakt mit

DE/AT/CH dem Schraubkopf aus Metall nicht zu beschädigen. Verwenden Sie einen Senker. Beim Bohren in Holz, Metall und anderen Materialien: Benutzen Sie bei kleinem Bohrer-Durchmesser eine hohe Drehzahl und bei großem BohrerDurchmesser eine niedrige Drehzahl. Wählen Sie bei harten Materialien eine niedrige Drehzahl, bei weichem Material eine hohe Drehzahl. Sichern oder befestigen Sie (wenn möglich) das Werkstück in einer Spannvorrichtung. Markieren Sie die Stelle, an der gebohrt werden soll mit einem Körner oder einem Nagel und wählen Sie zum Anbohren eine niedrige Drehzahl. Ziehen Sie den drehenden Bohrer mehrmals aus dem Bohrloch, um Späne oder Bohrmehl zu entfernen und es zu lüften. Bohren in Metall: Verwenden Sie Metallbohrer (HSS). Für beste Ergebnisse sollten Sie den Bohrer mit Öl kühlen. Metallbohrer können Sie auch zum Bohren in Kunststoff verwenden. Bohren in Holz: Verwenden Sie einen Holzbohrer mit Zentrierspitze. Kleine Schrauben in weichem Holz können Sie auch ohne Vorbohren direkt eindrehen. Wartung und Reinigung Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Netzstecker aus der Steckdose und entnehmen Sie den Akku-Pack 8 . Der Akku-Bohrschrauber ist wartungsfrei. Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein. Reinigen Sie das Gerät, direkt nach Abschluss der Arbeit. Es dürfen keine Flüssigkeiten in das Innere der Geräte gelangen. Verwenden Sie zum Reinigen des Gehäuses ein Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen. Service / Garantie / Entsorgung Service Lassen Sie Ihre Geräte von der Servicestelle oder einer Elektrofachkraft und nur mit OriginalErsatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Lassen Sie den Austausch des Steckers oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführen. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Garantie Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Service Deutschland Tel.: 01805772033 (0,14 EUR / Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 EUR / Min.) E-Mail: kompernass@lidl.de IAN 71599 Service Österreich Tel.: (0,15 EUR/Min.) E-Mail: kompernass@lidl.at IAN 71599 Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch IAN 71599 Entsorgung ie Verpackung besteht aus umweltfreundD lichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2002 / 96 / EC müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. erfen Sie Akkus nicht in den Hausmüll! DE/AT/CH

Entsorgung / Konformitätserklärung / Hersteller Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006 / 66 / EC recycelt werden. Geben Sie Akku-Pack und / oder das Gerät über die angebotenen Sammeleinrichtungen zurück. Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Konformitätserklärung / Hersteller Wir, Kompernaß GmbH, Dokumentenverantwortlicher: Herr Semi Uguzlu, Burgstr. 21, D-44867 Bochum, Deutschland, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt: Maschinenrichtlinie (2006 / 42 / EC) EG-Niederspannungsrichtlinie (2006 / 95 / EC) Elektromagnetische Verträglichkeit (2004 / 108 / EC) angewandte harmonisierte Normen EN 60745-1/A11:2010 EN 60745-2-1:2010 EN 60745-2-2:2010 EN 55014-1/A1:2009 EN 55014-2/A2:2008 EN 60335-2-29/A2:2010 EN 60335-1/A14:2010 EN 62233:2008 EN 61000-3-2/A2:2009 EN 61000-3-3:2008 Typ / Gerätebezeichnung: Akku-Bohrschrauber PABS 10.8 B2 Herstellungsjahr: 12–2011 Seriennummer: IAN 71599 Bochum, 31.12.2011 Semi Uguzlu - Qualitätsmanager Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
