KM0506C - Lautsprecher Krüger&Matz - Kostenlose Bedienungsanleitung

Produkttyp	Lautsprechersystem (Front, Center, Rear)
Frontlautsprecher Treiber	1" Hochtöner, 6.5" Mitteltöner, 2x 8" Tieftöner
Zentrallautsprecher Treiber	1" Hochtöner, 2x 5" Mitteltöner
Rücklautsprecher Treiber	1" Hochtöner, 1x 5" Mitteltöner
Frequenzbereich Front	38 Hz – 20 kHz
Frequenzbereich Center	70 Hz – 20 kHz
Frequenzbereich Rear	70 Hz – 20 kHz
Impedanz Front	4 Ohm
Impedanz Center	6 Ohm
Impedanz Rear	6 Ohm
Empfindlichkeit Front	91 ±3 dB
Empfindlichkeit Center	89 ±3 dB
Empfindlichkeit Rear	88 ±3 dB
Maximale Leistung Front	120 W
Maximale Leistung Center	60 W
Maximale Leistung Rear	45 W
Frequenzweiche	3-Wege (Front)
Besonderheiten	Antimagnetisches Design
Anschluss	Schraubklemmen
Reinigung	Mit weichem Tuch abwischen
Entsorgung	Elektroschrott, getrennt entsorgen

Häufig gestellte Fragen - KM0506C Krüger&Matz

Wie schließe ich die Lautsprecher an?

Verwenden Sie Lautsprecherkabel und verbinden Sie die Klemmen des Verstärkers mit den Lautsprecherklemmen. Achten Sie auf die Polarität (+/-) und ziehen Sie die Schrauben fest an.

Kann ich die Lautsprecher in der Nähe des Fernsehers aufstellen?

Ja, das System hat ein antimagnetisches Design, aber bei manchen Fernsehern kann eine zu geringe Entfernung die Bildqualität beeinträchtigen. Vergrößern Sie den Abstand bei Bedarf.

Was tun bei schlechter Bildqualität?

Erhöhen Sie den Abstand zwischen Lautsprecher und Fernseher. Zusätzlich können schwere Vorhänge vor Glasflächen störende Resonanzen vermeiden.

Wie vermeide ich unerwünschte Resonanzen?

Verwenden Sie schwere Vorhänge vor Wänden oder Glastüren in der Nähe der Lautsprecher, um Nachhall und Resonanzen zu reduzieren.

Kann ich die maximale Leistung überschreiten?

Nein, überschreiten Sie niemals die maximale Eingangsleistung (Front: 120 W, Center: 60 W, Rear: 45 W), da dies zu Schäden führen kann.

Wie reinige ich die Lautsprecher?

Verwenden Sie ein weiches, trockenes Tuch. Keine Lösungsmittel wie Benzin oder Verdünner, da diese die Oberfläche beschädigen.

Welche Impedanz haben die Lautsprecher?

Die Frontlautsprecher haben 4 Ohm, Center und Rear jeweils 6 Ohm. Achten Sie auf die Kompatibilität mit Ihrem Verstärker.

Welche Art von Lautsprecherkabeln sollte ich verwenden?

Verwenden Sie hochwertige Lautsprecherkabel mit ausreichendem Querschnitt (z.B. 2,5 mm²). Achten Sie auf feste Verbindungen und Kurzschlussfreiheit.

Sind die Lautsprecher für den Außeneinsatz geeignet?

Nein, das System ist nur für den Innenbereich geeignet. Vermeiden Sie hohe Feuchtigkeit, direkte Sonneneinstrahlung und extreme Temperaturen.

Wie entsorge ich das Produkt umweltgerecht?

Entsorgen Sie das Gerät am Ende seiner Lebensdauer getrennt vom Hausmüll als Elektroschrott. Nutzen Sie Recyclingmöglichkeiten Ihres Händlers oder örtliche Sammelstellen.

BEDIENUNGSANLEITUNG KM0506C Krüger&Matz

Außer der Qualität der Lautsprechereinheiten, hängt die akustische Qualität des Lautsprechersystems auch von Faktoren wie die Größe und Art der Zimmer, Lautsprecher-Installationsmittel und so weiter ab. Achten Sie bitte auf die folgenden Punkte während der Installation:

• Wenn der Lautsprecher direkt auf den Boden gestellt wird, ist der Tiefton-Effekt viel zu offensichtlich. Um dieses zu vermeiden, sollte eine Zementplatte oder andere harte Trägerplatte auf dem Boden platziert werden.
• Achtung: wenn der Lautsprecher und die Schallquelle oder der Verstärker auf dem gleichen Träger-Objekt platziert sind, kann der Lautsprecher schmettern.
• Wenn es Wände oder Glastüren in kurzer Entfernung hinter oder vor dem Lautsprechersystem gibt, beachten Sie bitte, dass schwere und starke Vorhänge an der Wand oder der Glastür benötigt werden, um unnötige Resonanz und Nachhall-Effekte zu vermeiden.
• Dieses Modell des Lautsprechersystems besitzt antimagnetisches Design. Gewöhnliche Fernsehempfänger, können in der Nähe der Lautsprecher stehen mit guter TV Bildqualität. Aber für einige Fernseher, können sich vielleicht die Lautsprecher zu nahe befinden, was zu schlechter TV Bildqualität führt. In dieser Situation, vergrößern Sie bitte den Abstand zwischen Lautsprecher und Fernseher.
• Achtung: wenn es Magnetfelder oder Geräte gibt, die starke magnetische Felder erzeugen, kommt es möglicherweise zu schlechter TV Bildqualität wegen der Wechselwirkung zwischen dem Gerät und dem Lautsprecher.

LAUTSPRECHERANSCHLUSS

Bitte vergewissern Sie sich vor dem Anschließen des Lautsprechersystems, dass der Verstärker ausgeschaltet ist.

• Gemeinsame Verbindung

Verwenden Sie die Lautsprecherkabel um die Lautsprecher-Anschlüsse und die Verstärker-Klemmen zu verbinden. (Siehe Abbildungen) Bitte verbinden Sie den linken Kanal des Lautsprechers mit dem "L" Klemme des Verstärkers und der rechte Kanal des Lautsprechers sollte, an der "R" Klemme des Verstärkers angeschlossen werden. Achten Sie auf die Markierungen von Pluspol und Minuspol (mit entsprechenden "+" und "-"). Die Umkehrung von Plus- und Minuspol führt zu Klang-Verzerrungen.

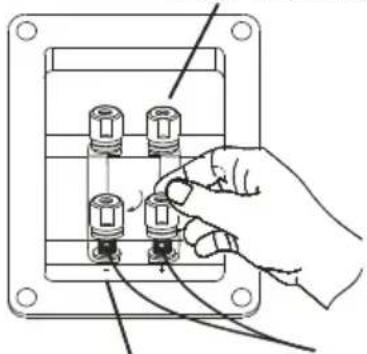

GEMEINSAME VERBINDUNG

1. Bitte den Draht von Hand straffen, um seine herausragende Stellen zu glätten und Kurzschluss zu vermeiden.
2. Anschlussklemme gegen den Uhrzeigersinn drehen und Kupferkabel in das Loch einstecken.
3. Anschlussklemme im Uhrzeigersinn anziehen, leicht am Kabel ziehen um sicherzustellen dass die Verbindung fest ist.

Anschlussklemme im Uhrzeigersinn anziehen, leicht am Kabel ziehen um sicherzustellen dass die Verbindung fest ist.

Mit dem zugehörigen "-"Terminal des Verstärkers verbinden

HINWEISE

• Niemals dieses Lautsprechersystem für lange Zeit in der Sonne oder in der nähe von Wärmequellen stehen lassen.
• Dieses Lautsprechersystem wird durch hohe Feuchtigkeit oder zu viel Staub beschädigt werden.
• Sprühen Sie nie Pestizide in der Nähe dieses Lautsprechersystem oder benutzten Benzin, Verdünner oder andere organische Lösungsmittel, um die Oberfläche des Lautsprechers zu abzuwischen. Dies führt zu einer Beschädigung der der Lautsprecher-Oberfläche. Ein weiches Tuch sollte verwendet werden, um den Staub von der Lautsprecheroberfläche zu entfernen.
• Versuchen Sie niemals die maximale Eingangsleistung des Lautsprechersystems zu überschreiten.
• Nie solche Signale wie schneller Tonband-Rücklauf/Vorlauf abspielen.

TECHNISCHE DATEN

FRONTLAUTSPRECHER

Lautsprechergröße: 1" Tweeter x 1 6.5" Midrange x 1 8" Woofer x 2

Frequenzweiche: 3 Wege

Frequenzbereich: 38 Hz - 20 kHz

Sensibilität: 91 +/-3 dB

Impedanz: 4 Ohm

Maximale Leistung: 120 Watt

ZENTRALLAUTSPRECHER

Lautsprechergröße: 1" Tweeter x 1 5" Midrange x 2

Frequenzbereich: 70 Hz - 20 kHz

Sensibilität: 89 +/-3 dB

Impedanz: 6 Ohm

Maximale Leistung: 60 Watt

RÜCKSEITIGE LAUTSPRECHER

Lautsprechergröße: 1" Tweeter x 1 5" Midrange x 1

Frequenzbereich: 70 Hz - 20 kHz

Sensibilität: 88 +/-3 dB

Impedanz: 6 Ohm

Maximale Leistung: 45 Watt

Deutsch

Korrekte Entsorgung dieses Produkts (Elektromüll)

(Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dam normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern

Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln können

Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden

Vertrieben durch LECHPOL Electronics BV, Nijverheidsweg 15 4311RT Bruinisse, Niederlande.
