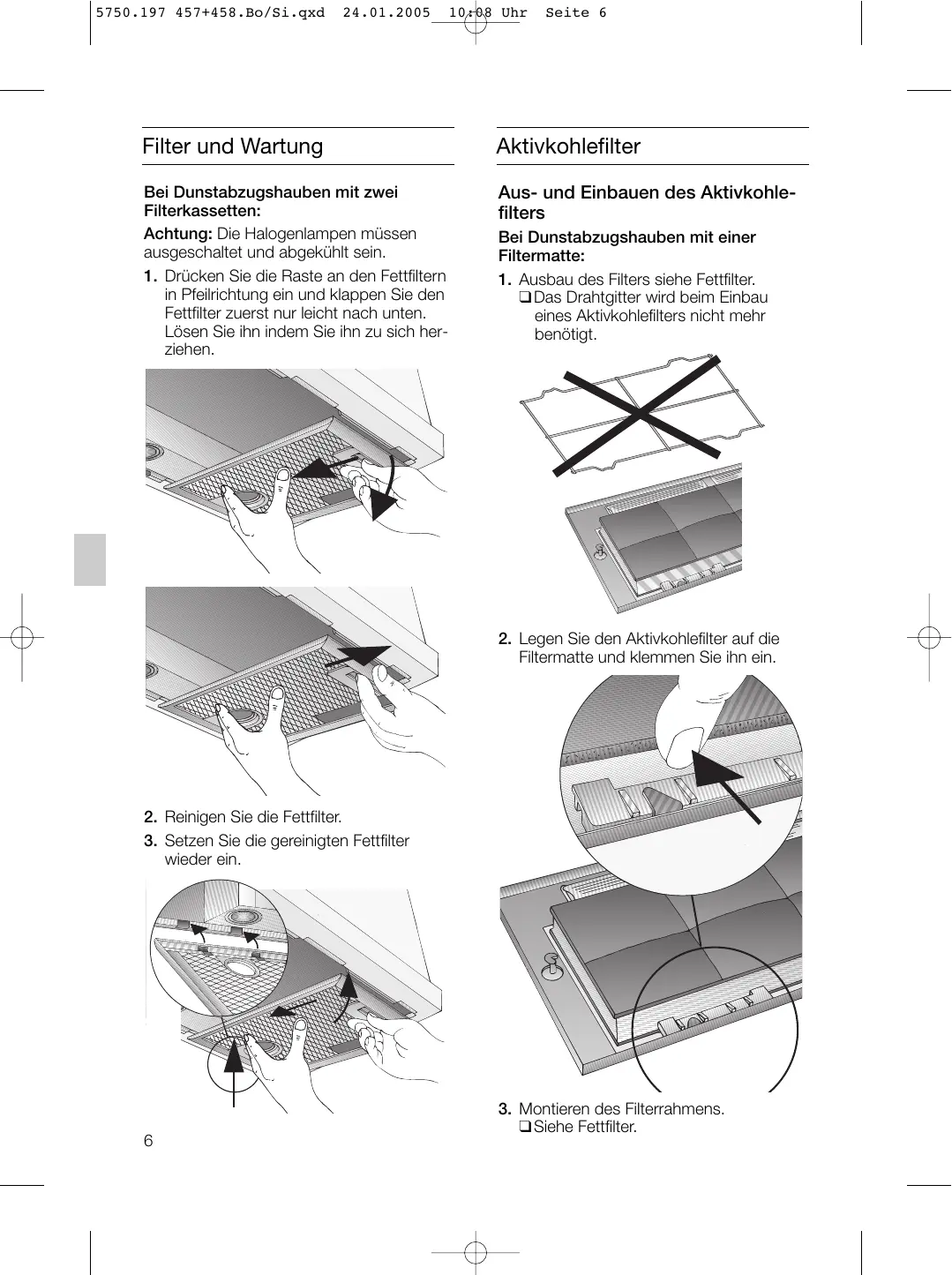

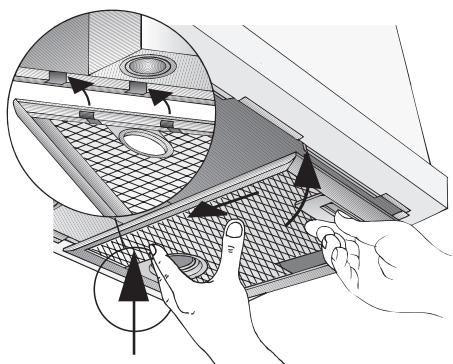

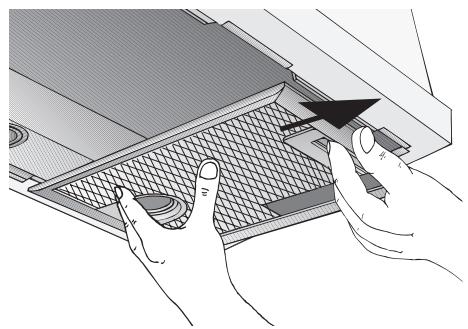

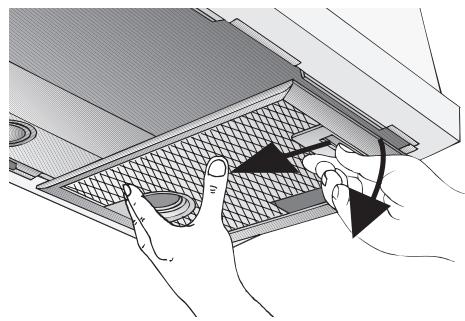

10:08 Uhr Seite 6 Filter und Wartung Aktivkohlefilter Bei Dunstabzugshauben mit zwei Filterkassetten: Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Drücken Sie die Raste an den Fettfiltern

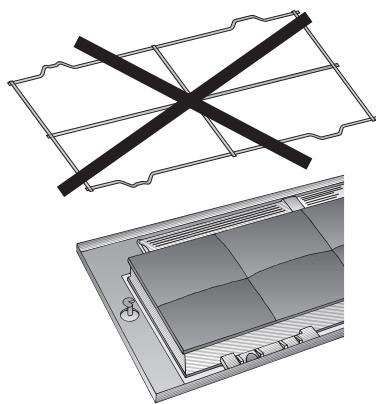

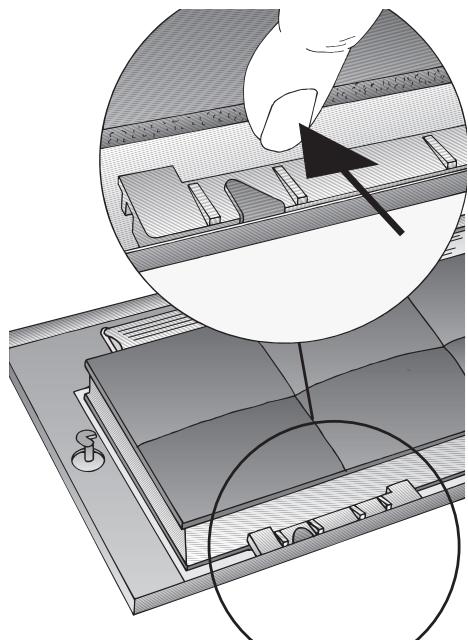

in Pfeilrichtung ein und klappen Sie den Fettfilter zuerst nur leicht nach unten. Lösen Sie ihn indem Sie ihn zu sich herziehen. Aus- und Einbauen des Aktivkohlefilters Bei Dunstabzugshauben mit einer Filtermatte:

1. Ausbau des Filters siehe Fettfilter.

❑ Das Drahtgitter wird beim Einbau eines Aktivkohlefilters nicht mehr benötigt.

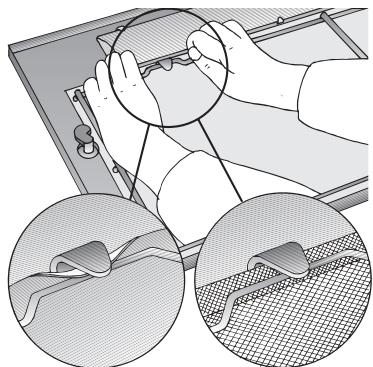

2. Legen Sie den Aktivkohlefilter auf die

Filtermatte und klemmen Sie ihn ein.

2. Reinigen Sie die Fettfilter.

3. Setzen Sie die gereinigten Fettfilter

3. Montieren des Filterrahmens.

❑ Siehe Fettfilter. 5750.197 457_Bo Umschl

pagina 42 – 54 Gebrauchsanweisung: Betriebsarten Abluftbetrieb ❑ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fettfilter ins Freie. ❑ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf. ❑ Die Küche bleibt weitgehend frei von Fett und Geruch. D Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird. Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann. Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher. Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet. Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich. Umluftbetrieb ❑ Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung). Der Aktivkohlefilter kann beim Fachhandel erworben werden (siehe Sonderzubehör auf der letzten Seite). ❑ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Küche zurück. ❑ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf. ❑ Der Aktivkohlefilter bindet die Geruchsstoffe 5750.197 457+458.Bo/Si.qxd

10:08 Uhr Seite 3 Vor dem ersten Benutzen Wichtige Hinweise: ❑ Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen. ❑ Diese Dunstabzugshaube entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

❑ Bevor Sie das neue Gerät benutzen, lesen Sie bitte sorgfältig die Gebrauchsanleitung. Sie enthält wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes. ❑ Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf.

Ist das Gerät beschädigt, dürfen Sie es nicht in Betrieb nehmen. Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein. Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden. Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).

Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden.

Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung).

Diese Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt.

Dunstabzugshaube nur mit eingesetzten Lampen betreiben.

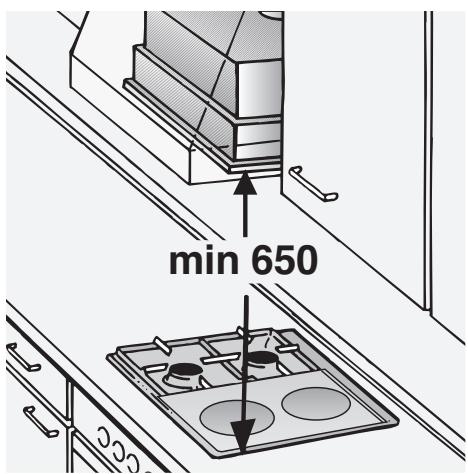

Gas-Kochmulden / Gas-Herde

Betreiben Sie nicht alle GasKochstellen gleichzeitig über längere Zeit (max. 15 Minuten) bei höchster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden. Defekte Lampen sollten sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.

Dunstabzugshaube nie ohne Fettfilter betreiben.

Überhitzte Fette oder Öle können sich leicht entzünden. Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten.

Unter der Dunstabzugshaube nicht flambieren. Brandgefahr am Fettfilter durch aufsteigende Flammen.

10:08 Uhr Seite 4 Bedienen der Dunstabzugshaube Filter und Wartung Der Küchendunst wird am wirkungs- Zur Aufnahme der fettigen Bestandteile des Küchendunstes können verschiedene Fettfilter eingesetzt werden. vollsten beseitigt durch: ❑ Einschalten des Lüfters bei Kochbeginn ❑ Ausschalten des Lüfters erst einige Minuten nach Kochende. Bedienelemente der verschiedenen Modelle aus ein

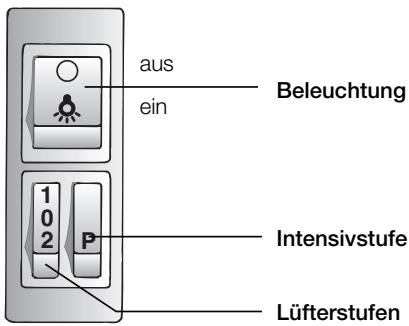

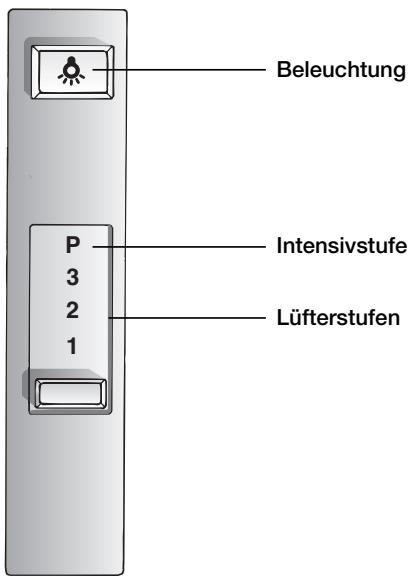

Beleuchtung Intensivstufe Lüfterstufen Beleuchtung

Intensivstufe Lüfterstufen

Hinweis: Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist.

Vlies-Fettfilter Die Filtermatte besteht aus schwer entflammbarem Material. Achtung: Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden. Wichtig: Durch rechtzeitiges Austauschen des VliesFettfilters wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann. Austauschen des Vlies-Fettfilters: Bei normalem Betrieb (täglich 1 bis 2 Stunden) muss der Vlies-Fettfilter nach 8 bis 10 Wochen ausgetauscht werden. Bei bedrucktem Vlies-Fettfilter spätestens dann, wenn die farbige Bedruckung zerfließt. Nur Originalfilter verwenden. Dadurch werden die Sicherheitsvorschriften eingehalten und eine optimale Funktion gewährleistet. Entsorgung des alten Vlies-Fettfilters: Vlies-Fettfilter enthalten keine Schadstoffe. Sie sind kompostierbar und können als Biomüll entsorgt werden. 5750.197 457+458.Bo/Si.qxd

10:08 Uhr Seite 5 Filter und Wartung Metall-Fettfilter Die Filtermatten bestehen aus unbrennbarem Material. Achtung: Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden. Wichtig: Den Metallfettfilter rechtzeitig reinigen. Reinigen der Metallfettfilter: Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettfilter nach 8 bis 10 Wochen gereinigt werden. ❑ Das Reinigen kann in der Geschirrspülmaschine erfolgen. Dabei ist eine leichte Verfärbung möglich. Wichtig: Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen. ❑ Beim Reinigen von Hand, Filtermatten in heißer Spüllauge mehrere Stunden einweichen. Danach abbürsten, gut ausspülen und abtropfen lassen. ❑ Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet. Aus- und Einbauen des Fettfilters Bei Dunstabzugshauben mit einer Filtermatte:

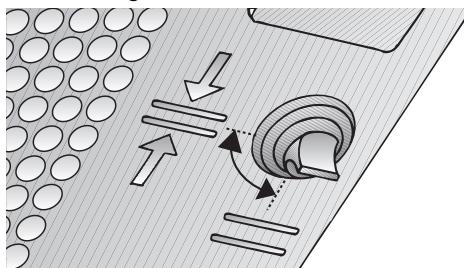

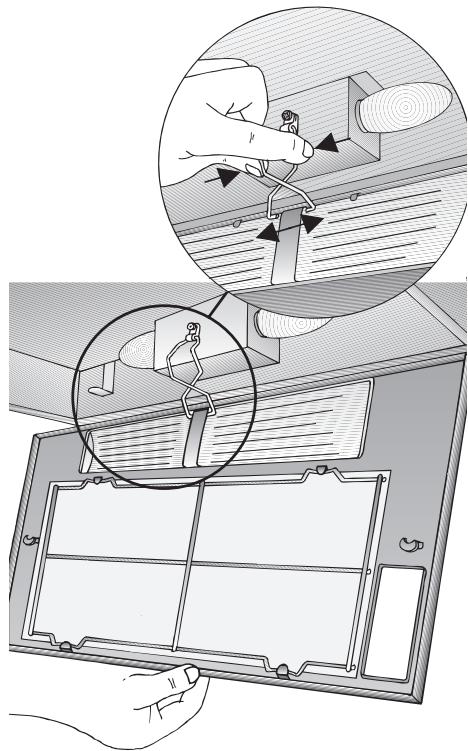

1. Drehen Sie die Griffe links und rechts

2. Drücken Sie die Sicherungsfeder und

nehmen Sie den Filterrahmen ab.

3. Entfernen Sie das Drahtgitter und

tauschen Sie die Filtermatte aus.

4. Montieren Sie den Filterrahmen in

umgekehrter Reihenfolge. Die Sicherungsfeder wieder einhängen. Die Verriegelung des Filterrahmens muss links und rechts einrasten!

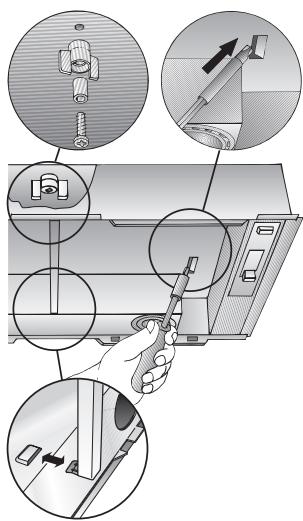

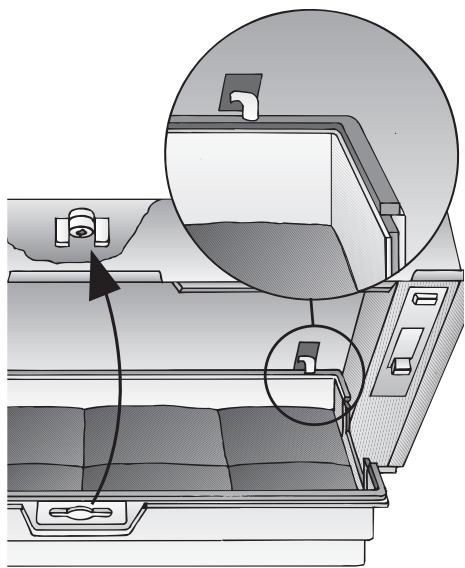

10:08 Uhr Seite 7 Aktivkohlefilter Bei Dunstabzugshauben mit zwei Filterkassetten:

1. Nehmen Sie die Filterkassetten ab.

2. Stecken Sie die Schraube durch die Flügelmutter und die Hülse und drehen Sie

die Schraube in der Mitte in den Zwischenboden ein (nur beim ersten Einbau erforderlich). Schraube, Hülse und Flügelmutter liegen dem Aktivkohlefilter bei. 3. Drücken Sie mit einem Schraubendreher die beiden Laschen am Zwischenboden nach innen ein. Ist eine Distanzschiene eingebaut, müssen Sie diese entfernen.

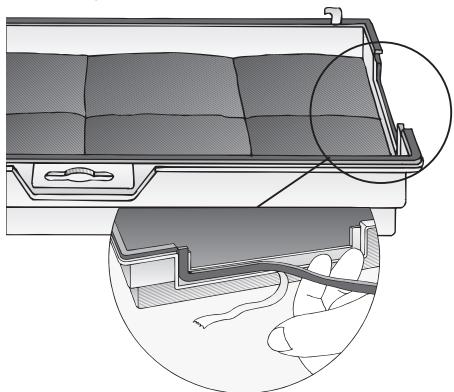

4. Kleben Sie den Aktivkohlefilter mit dem

beiliegenden Dichtstreifen ab.

5. Setzen Sie den Aktivkohlefilter hinten

ein, klappen Sie ihn hoch und verriegeln ihn in der Mitte mit der Flügelmutter. Wurde die Distanzschiene entfernt, müssen Sie diese wieder einsetzen.

6. Setzen Sie die zwei Filterkassetten

wieder ein. Ausbauen: ❑ Der Ausbau erfolgt in umgekehrter Reihenfolge. Wechsel des Aktivkohlefilters: Bei normalem Betrieb (täglich 1 bis 2 Stunden) muss der Aktivkohlefilter ungefähr 1x im Jahr ausgetauscht werden. Der Aktivkohlefilter ist im FACHHANDEL erhältlich (siehe Sonderzubehör auf der letzten Seite). Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet. Entsorgung des alten Aktivkohlefilters: Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmüll entsorgt werden.

10:08 Uhr Seite 8 Reinigen und Pflegen Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der installationsseitig vorgesehenen Trennvorrichtung die Dunstabzugshaube stromlos. ❑ Bei Wechsel des Fettfilters (siehe Filter und Wartung) die zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten. ❑ Zum Reinigen der Dunstabzugshaube heiße Spüllauge oder mildes Fensterputzmittel verwenden. ❑ Bei stärkerer (älterer) Verschmutzung Fensterputzmittel verwenden. ❑ Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf. ❑ Keine Scheuermittel verwenden. Achtung: Die Bedientasten nur mit milder Spüllauge und einem weichen, feuchten Tuch reinigen. Lackierte-, Aluminium- und Kunststoffoberflächen: ❑ Keine scheuernden Mittel oder kratzende Schwämme verwenden ❑ Keine trockene Tücher verwenden. ❑ Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden. ❑ Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es könnten matte Stellen entstehen. ❑ Vorsicht! Küche ausreichend belüften, keine offene Flamme.

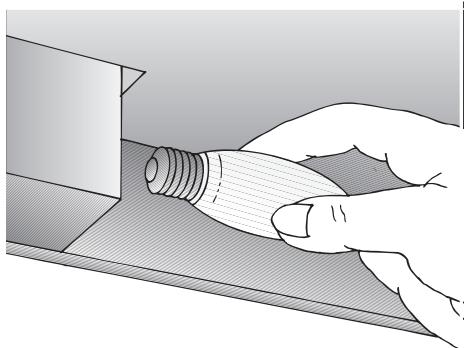

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus

und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der installationsseitig vorgesehenen Trennvorrichtung die Dunstabzugshaube stromlos.

2. Nehmen Sie den Filterrahmen ab.

3. Tauschen Sie die Lampe aus.

(Handelsübliche Glühlampen max. 40 Watt, Sockel E 14).

4. Montieren des Filterrahmens.

❑ Siehe Fettfilter. 5750.197 457+458.Bo/Si.qxd

10:08 Uhr Seite 9 Reinigen und Pflegen Störungen Halogenlampen:

1. Schalten Sie die Dunstabzugshaube aus

und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der installationsseitig vorgesehenen Trennvorrichtung die Dunstabzugshaube stromlos. Die Halogenbirnen werden bei Betrieb sehr heiß. Auch einige Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr.

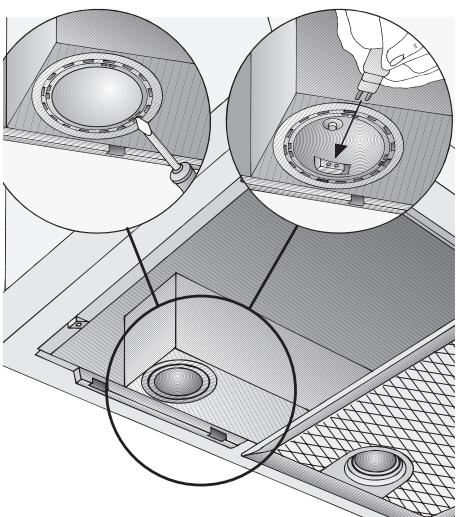

2. Nehmen Sie den Lampenring mit einem

Schraubenzieher oder ähnlichem ab.

3. Tauschen Sie die Halogenbirne aus.

(Handelsübliche Halogenbirne, 12 Volt, max. 20 Watt, Sockel G4). Achtung: Steckfassung. Zum Anfassen der Birne ein sauberes Tuch verwenden. Bei eventuellen Rückfragen oder Störungen, bitte den Kundendienst verständigen. (siehe Kundendienststellenverzeichnis) Bei Anruf bitte angeben: E-Nr.

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme des Filtergitters, im Innenraum des Gerätes zu finden. Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten.

4. Rasten Sie den Lampenring wieder ein.

5. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der

installationsseitig vorgesehenen Trennvorrichtung die Stromversorgung wieder her. Hinweis: Sollte die Beleuchtung nicht funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.

10:08 Uhr Seite 10 Montageanweisung: Wichtige Hinweise Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar. Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung. Die Dunstabzugshaube ist für Abluftund Umluftbetrieb verwendbar. Die Dunstabzugshaube immer über der Zusätzliche Hinweise bei Gas-Kochgeräten: Bei der Montage von Gaskochstellen sind die national einschlägigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten. Es müssen die jeweils gültigen Einbauvorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden. Die Dunstabzugshaube darf nur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50 mm. Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topfträger und Unterkante der Dunstabzugshaube: 650 mm. Mitte der Kochstellen anbringen. Mindestabstand zwischen Elektro- kochstellen und Unterkante der Dunstabzugshaube: 650 mm. Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgefahr (z. B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für GasHerde und Gas-Mulden. Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen desto größer ist die Möglichkeit, dass sich durch aufsteigenden Wasserdampf unten an der Dunstabzugshaube Tropfen bilden können.

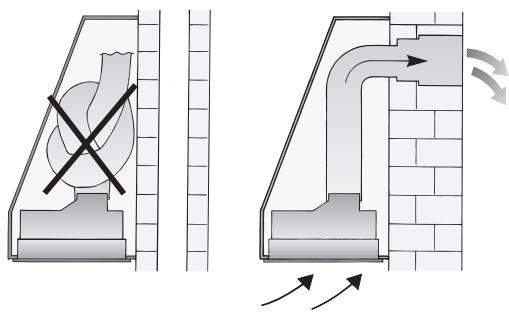

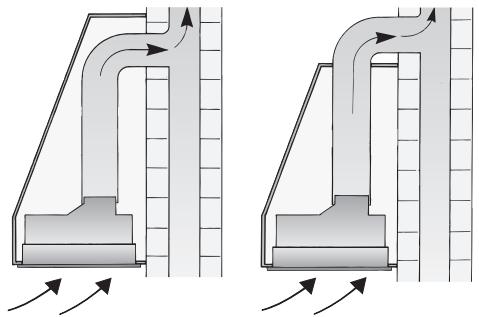

10:08 Uhr Seite 11 Vor der Montage Abluftbetrieb Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet. D Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden. Bei der Ableitung von Abluft sind die Behördlichen und gesetzlichen Vorschriften (z.B. Landesbauordnungen) zu beachten. Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen. D Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird. Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann. Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase. Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher. Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet. Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich. Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden. Bei Abluftbetrieb sollte in der Dunstabzugshaube eine Rückstauklappe eingebaut werden, wenn sie nicht im Abluftrohr oder Mauerkasten vorhanden ist. Ist dem Gerät keine Rückstauklappe beigelegt, kann sie über den Fachhandel bezogen werden. (siehe Sonderzubehör auf der letzte Seite). Montieren der Rückstauklappe ❑ Die beiden Zapfen der Rückstauklappe in die Löcher am Luftstutzen bzw. am Luftaustritt einrasten. Vor dem Montieren beachten, dass die Beschriftung bzw. Prägung aussen ist.

10:08 Uhr Seite 12 Vor der Montage Optimale Leistung der Dunstabzugshaube: ❑ Kurzes, glattes Abzugsrohr. ❑ Möglichst wenig Rohrbogen. ❑ Möglichst große Rohrdurchmesser (am besten 150 mm l) und große Rohrbogen. Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Geräuscherhöhung ❑ Rundrohre: Wir empfehlen Einmotorige Ausführung: Innendurchmesser mind. 120 mm, Zweimotorige Ausführung: Innendurchmesser mind. 150 mm. ❑ Flachkanäle müssen einen gleichwertigen Innenquerschnitt wie Rundrohre mit 120/150 mm Innendurchmesser haben. Sie sollten keine scharfen Umlenkungen haben. 120 mm l ca. 113 cm2 150 mm l ca. 177 cm2 ❑ Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen. ❑ Bei Abluftbetrieb für ausreichend Zuluft sorgen. Dunstabzugshauben mit Luftaustritt l 150 mm: Abzugsrohr l 120 mm ❑ Reduzierstutzen (siehe Sonderzubehör auf der letzten Seite) am Luftaustritt befestigen. ❑ Abzugsrohr am Reduzierstutzen befestigen. Abzugsrohr l 150 mm ❑ Abluftrohr direkt am Luftaustritt befestigen. Ist eine Rückstauklappe montiert, die Funktion überprüfen. Dunstabzugshauben mit rechteckigem Luftaustritt: ❑ Den beiliegenden Luftstutzen über dem Luftaustritt festschrauben. Umluftbetrieb Rohranschluss Dunstabzugshauben mit Luftaustritt l 120 mm: Abzugsrohr l 100 mm ❑ Reduzierstutzen (siehe Sonderzubehör auf der letzten Seite) auf den Luftstutzen stecken und daran das Abluftrohr befestigen. Abzugsrohr l 120 mm ❑ Abluftrohr direkt am Luftstutzen befestigen.

❑ Die durch einen zusätzlichen Aktivkohlefilter gereinigt Luft wird wieder in den Raum zurückgeführt. ❑ Bei Umluftbetrieb ist die Ausblasöffnung durch ein Schutzgitter (siehe Sonderzubehör auf der letzten Seite) zu sichern um eine mechanische oder elektrische Gefährdung zu vermeiden. 5750.197 457+458.Bo/Si.qxd

10:08 Uhr Seite 13 Elektrischer Anschluss Einbauen Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst nahe am Gerät und zugänglich anbringen. Ist die Schutzkontaktsteckdose nach der Montage der Dunstabzugshaube nicht mehr zugänglich, ist installationsseitig eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehören LS-Schalter und Schütze. Bei Reparaturen ist das Gerät generell stromlos zu machen. Reparaturen dürfen nur von Fachkräften durchgeführt werden. Die Dunstabzugshaube ist für den Einbau in Kamine und Essen besonders geeignet. Zur optimalen Absaugwirkung (besonders wichtig bei Kochinsellösungen): ❑ Die Dunstabzugshaube innerhalb der Umbauten möglichst hoch einbauen. ❑ Umbauten müssen die gesamte Kochfläche überdecken. Für den Einbau müssen je nach Variante folgende Ausschnitte vorhanden sein: Dunstabzugshaube mit Wippschalter, 53 cm breit, 1-motorig:

60 -3 Wenn die Anschlussleitung dieses

Gerätes beschädigt wird, muss sie durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Länge der Anschlussleitung: 1,20 m.

Elektrische Daten: Die elektrischen Daten sind auf dem Typenschild, nach Abnahme der Filterrahmen, im Innenraum des Gerätes zu finden. Nicht in den Luftaustritt hineingreifen.

Dieses Gerät entspricht den EGFunkentstörbestimmungen.

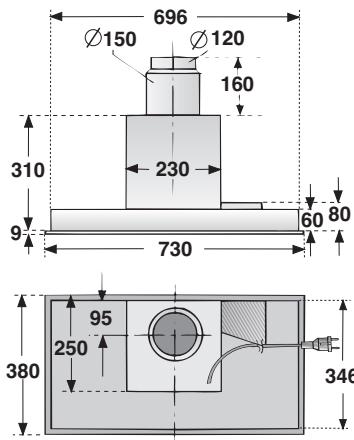

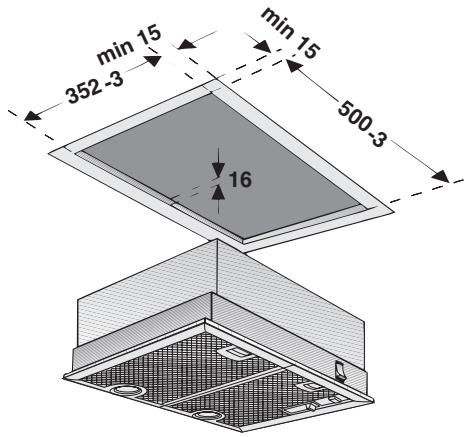

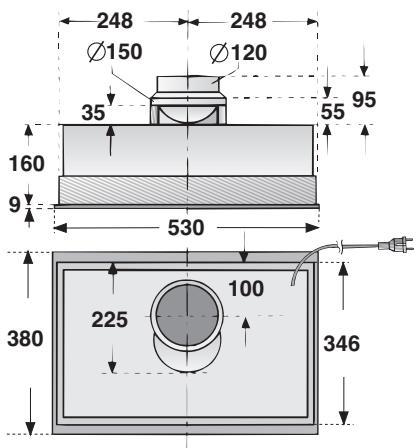

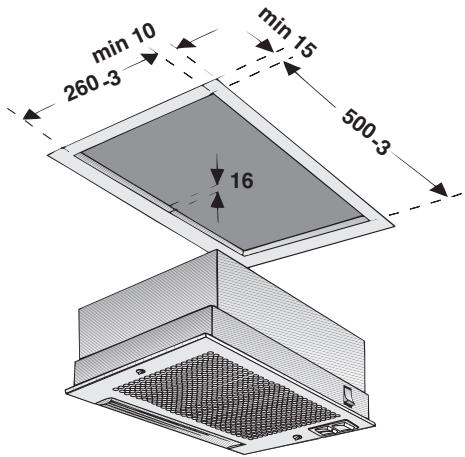

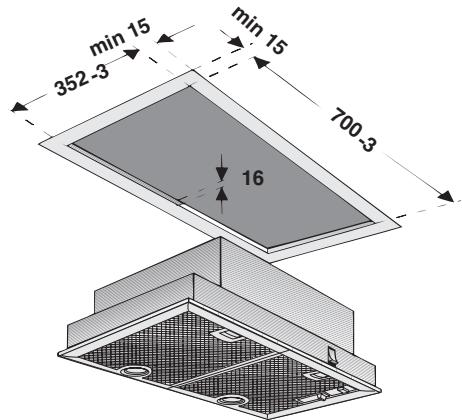

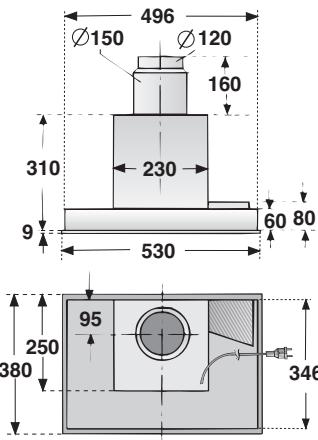

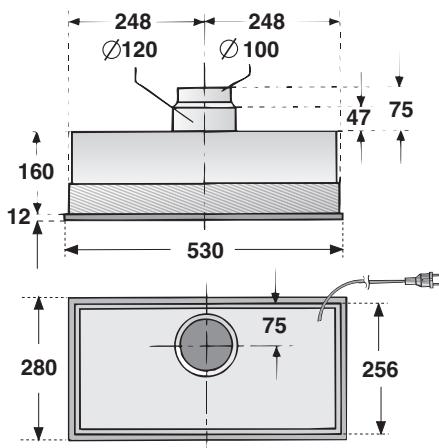

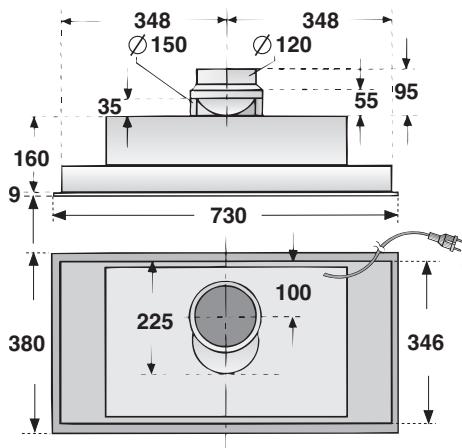

10:08 Uhr Seite 14 Einbauen Dunstabzugshaube mit Schieberegler, 53 cm breit, 1- und 2-motorig: Dunstabzugshaube mit Schieberegler, 73 cm breit, 1- und 2-motorig:

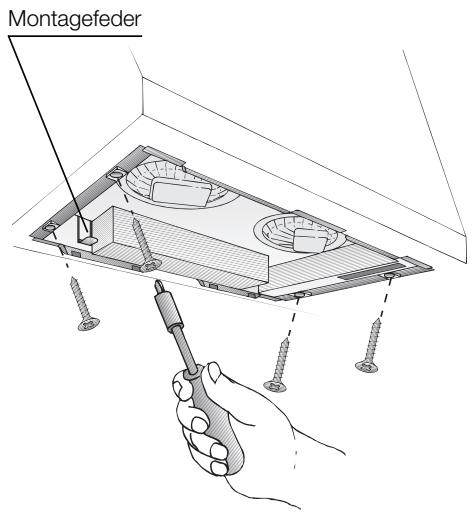

10:08 Uhr Seite 15 Einbauen Ausbauen

1. Filtergitter abnehmen

(siehe Gebrauchsanweisung).

2. Elektrische Verbindung herstellen.

3. Dunstabzugshaube in der Einbauöffnung hochdrücken, bis die Montagefeder

vorne und hinten einrastet.

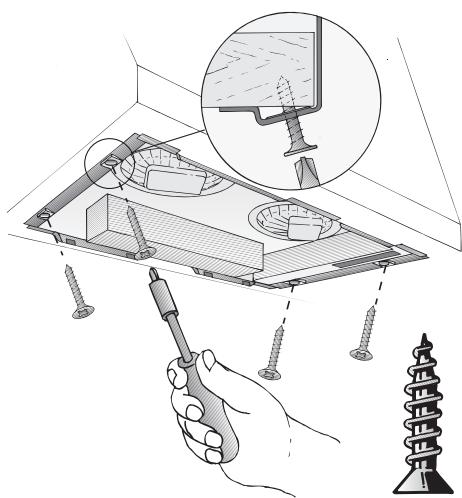

4. Dunstabzugshaube festschrauben.

2. Dunstabzugshaube unten festhalten,

vorne und hinten an der Montagefeder ziehen. Montagefeder

3. Dunstabzugshaube nach unten herausnehmen.

5. Filtergitter einsetzen und verriegeln

(siehe Gebrauchsanweisung). Gewicht in kg: Ausführung Breite Abluft Umluft 1-motorig Wippschalter 53 cm 5,0 6,3 1-motorig Schieberegler 53 cm 9,5 10,7 1-motorig Schieberegler 73 cm 10,3 11,6 2-motorig Schieberegler 53 cm 8,3 9,5 2-motorig Schieberegler 73 cm 8,7 9,9 Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorenthalten.

10:08 Uhr Seite 22 Cleaning and care If you encounter a problem Halogen bulbs:

10:08 Uhr Seite 28 Installation Removal

10:08 Uhr Seite 41 Montage Demontage

10:08 Uhr Seite 54 Inbouwen Uitbouwen

10:08 Uhr Seite 67 Montaggio Smontaggio

Seite 68 5750.197 457+458.Bo/Si.qxd

10:08 Uhr Seite 81 Montaje Desmontaje

10:08 Uhr Seite 94 Montagem Desmontar
