BOT61MXD - Einbaubackofen THOMSON - Kostenlose Bedienungsanleitung

Produkttyp	Einbaubackofen
Marke	THOMSON
Modell	BOT61MXD
Spannungsversorgung	220-240 V ~ 50/60 Hz
Leistung	Nicht angegeben (geschätzt 2500 W)
Fassungsvermögen	Ca. 65 L (Schätzung)
Gararten	Heißluft, Intensiv-Unterhitze, ECO, Umluftgrill, Intensivgrill
Temperaturbereiche	35°C bis 275°C je nach Betriebsart
Programmierer	Elektronisch mit Digitalanzeige
Timer	Ja, unabhängig bis 99 Minuten
Programmierter Garvorgang	Sofortiger oder verzögerter Start mit Dauer und Backzeitende
Innenbeleuchtung	Lampe 15 W, 300°C, Sockel E14
Anzahl der Einschubebenen	4 Ebenen für Roste und Fettpfanne
Mitgeliefertes Zubehör	Kippsicherer Rost, Fettpfanne
Sicherheit	Kippsicherung, Kühlgebläse
Reinigung	Manuell (Emaille, keine Pyrolyse)
Reparierbarkeit	Lampe vom Benutzer austauschbar
Reparaturindex	Nicht angegeben

Häufig gestellte Fragen - BOT61MXD THOMSON

Wie stelle ich die Uhrzeit am THOMSON BOT61MXD Backofen ein?

Das Display blinkt um 12:00. Verwenden Sie den Wahlschalter + oder -, um die Uhrzeit einzustellen (z.B. 12:30), und drücken Sie dann die Taste ^ zur Bestätigung. Die Anzeige hört auf zu blinken.

Wie verwende ich den sofortigen Garvorgang?

Drehen Sie den Funktionswahlschalter auf die gewünschte Betriebsart. Der Ofen schlägt eine optimale Temperatur vor. Passen Sie sie bei Bedarf mit + oder - an. Stellen Sie das Gericht in den vorgeheizten Ofen. Der Backvorgang beginnt sofort.

Wie programmiere ich einen Garvorgang mit Dauer?

Wählen Sie die Betriebsart und die Temperatur. Drücken Sie die Taste ^, bis die Daueranzeige blinkt. Stellen Sie die Dauer mit + oder - ein, die Bestätigung erfolgt automatisch nach einigen Sekunden. Der Ofen schaltet sich am Ende der Garzeit aus.

Wie verwende ich den verzögerten Start?

Programmieren Sie zuerst die Garzeit. Drücken Sie die Taste ^, bis die Endzeitanzeige blinkt. Stellen Sie die gewünschte Endzeit mit + oder - ein. Der Ofen startet automatisch, um zur eingestellten Zeit fertig zu sein.

Wie verwende ich den Timer ohne Backvorgang?

Drücken Sie die Taste ^, bis das Timer-Symbol blinkt. Stellen Sie die Zeit mit + oder - ein und bestätigen Sie. Der Timer zählt herunter und gibt am Ende einen Signalton. Drücken Sie ^ zum Ausschalten.

Was tun, wenn der Ofen nicht heizt?

Überprüfen Sie, ob der Ofen angeschlossen ist und die Sicherung (16A) nicht defekt ist. Stellen Sie sicher, dass die gewählte Temperatur nicht zu niedrig ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie tausche ich die Backofenlampe aus?

Trennen Sie den Ofen vom Netz und lassen Sie ihn abkühlen. Schrauben Sie die Abdeckung ab, dann die Lampe. Ersetzen Sie sie durch eine Lampe 15W, 220-240V, 300°C, Sockel E14. Verwenden Sie einen Gummihandschuh, um das Lösen zu erleichtern. Setzen Sie die Abdeckung wieder auf und schließen Sie den Ofen an.

Welche Gararten sind verfügbar?

Die Gararten sind: Heißluft (180°C), Intensiv-Unterhitze (205°C), ECO (200°C), Umluftgrill (200°C) und Intensivgrill (275°C). Jede Betriebsart hat eine spezifische Verwendung.

Wie reinige ich den Ofen?

Reinigen Sie den Innenraum nach jedem Gebrauch mit einem feuchten Tuch und mildem Reinigungsmittel. Verwenden Sie keine Scheuermittel. Die Wände sind aus Emaille. Die Fettpfanne und der Rost sind spülmaschinengeeignet.

Warum gibt der Ofen während des Backens Pieptöne ab?

Die Pieptöne zeigen an, dass die Solltemperatur erreicht ist. Am Ende des programmierten Garvorgangs ertönen ebenfalls Pieptöne. Drücken Sie die Taste ^, um sie auszuschalten.

BEDIENUNGSANLEITUNG BOT61MXD THOMSON

BEDIENUNGSANLEITUNG

GUIDE D'UTILISATION

INSTALLATIONSANLEITUNG

Backofen

Four

Oven

THOMSON

Liebe Kundin, lieber Kunde,

Liebe Kundin, lieber Kunde,

Sie haben soeben einen THOMSON Backofen erworben, und wir danken Ihnen dafür.

Wir haben in dieses Gerät unsere Leidenschaft und unser Know-how einfließen lassen, damit es Ihre Bedürfnisse bestmöglich erfüllt. Es ist innovativ, leistungsfähig, und wir haben es so konzipiert, dass auch seine Benutzung immer einfach bleibt.

In der THOMSON Produktpalette finden Sie auch eine breite Auswahl an Mikrowellenherden, Kochfeldern, Dunstabzugshauben, Geschirrspülern, Waschmaschinen, Wäschetrocknern, Kühlschränken, Gefrierschränken und Tiefkühltruhen, die Sie mit Ihrem neuen THOMSON Backofen abstimmen können.

THOMSON

Da wir unsere Produkte ständig verbessern möchten, behalten wir uns das Recht vor, ihre technischen, funktionellen und ästhetischen Merkmale zu verändern, damit sie mit der technischen Weiterentwicklung Schritt halten.

Wichtig: Bitte lesen Sie vor der Inbetriebnahme des Gerätes diese Einbau- und Gebrauchsanleitung aufmerksam durch, damit Sie sich sehr rasch mit seinem Betrieb vertraut machen können.

1/BESCHREIBUNG DES GERÄTS

• Übersicht über den Ofen 4 Zubehör 4
• Beschreibung des Programmierers 5

2/BENUTZUNG DES GERÄTS

Benutzung des Programmierers -Einstellung der Uhr 6 -Sofortiger Garvorgang 7 -Programmierter Garvorgang -Sofortiger Start 8 -Späterer Start 9 -Benutzung der Funktion Kurzzeitwecker 10

3/ZUBEREITUNGSARTEN IM BACKOFEN 11

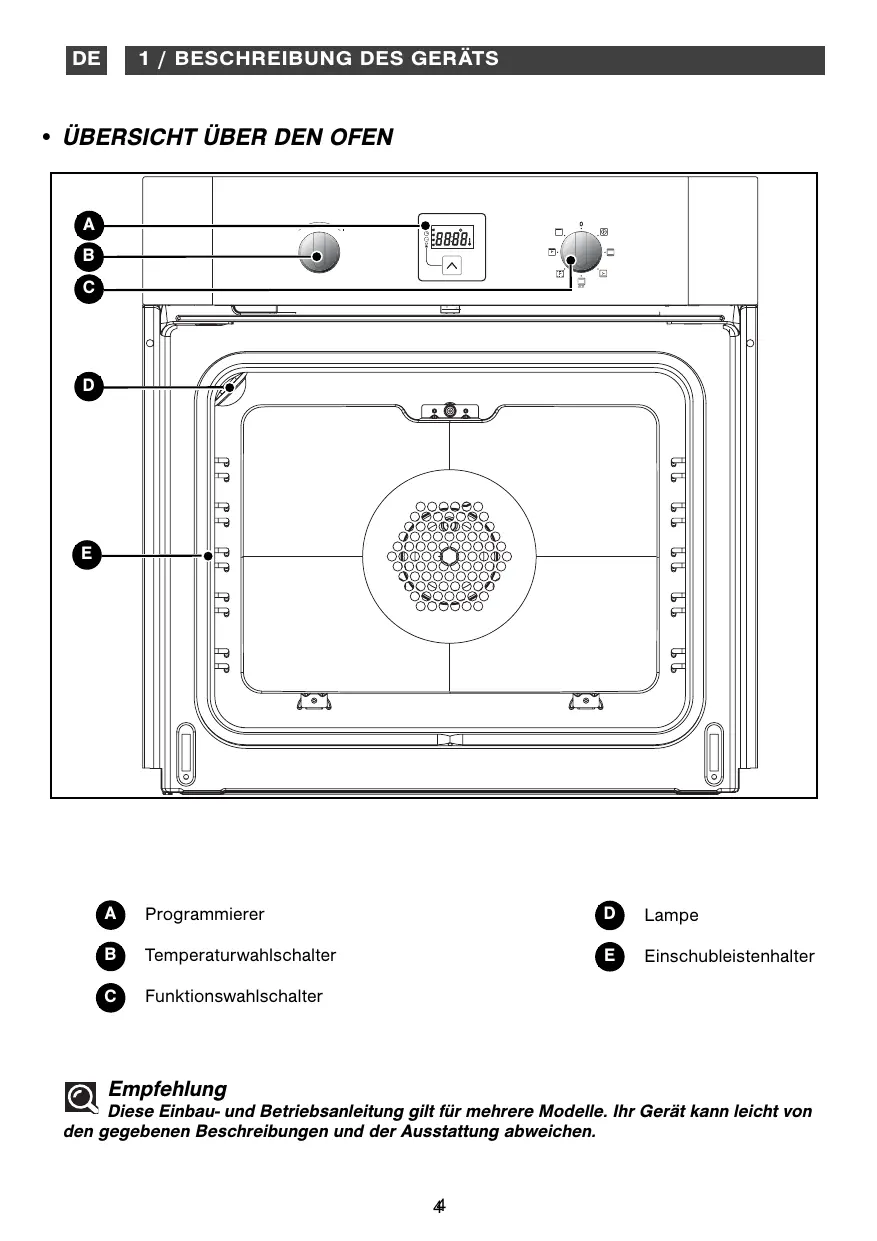

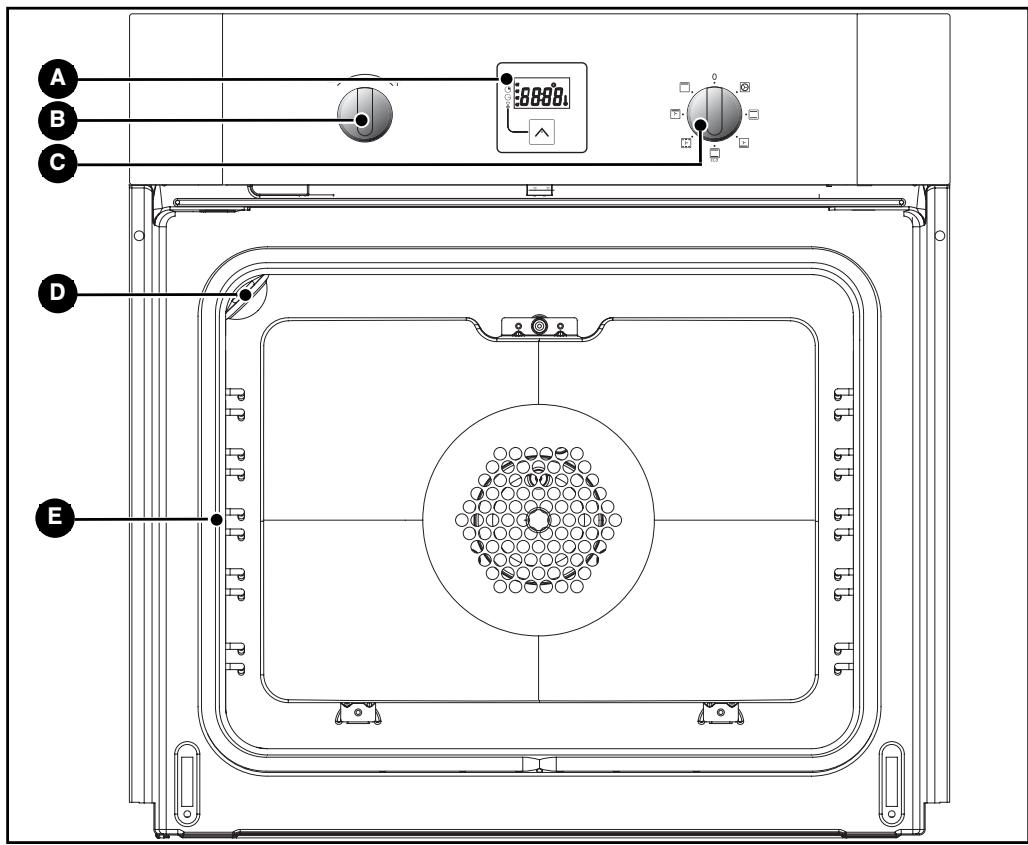

- ÜBERSICHT ÜBER DEN OFEN

Programmierer

Lampe

Temperaturwahlschalter

Einschubleistenhalter

Funktionswahlschalter

Empfehlung

Diese Einbau- und Betriebsanleitung gilt für mehrere Modelle. Ihr Gerät kann leicht von den gegebenen Beschreibungen und der Ausstattung abweichen.

BESCHREIBUNG DES ZUBEHÖRS

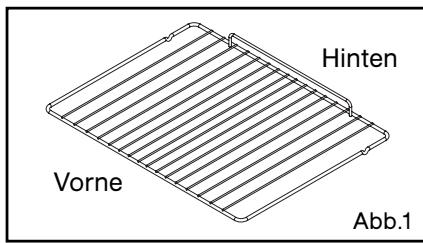

Kippsicheres Rost (Abb. 1)

Das Rost ist für alle Kochgeschirre und Kuchenformen geeignet, die zu garende oder überbackende Lebensmittel enthalten.

Es wird für Grillgerichte benutzt (sie werden direkt daraufgelegt).

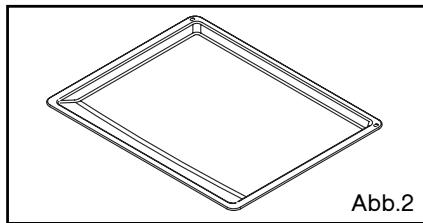

Mehrzweckblech (Abb. 2)

Es dient als Kuchenblech und hat eine schräg abgewinkelte Kante. Es wird für das Backen von Backwaren wie Windbeutel, Baisers, Madeleines, Blätterteig ... benutzt.

Wenn es unter dem Rost eingeschoben wird, fängt es Grillsäfte und Fett auf. Es kann auch zur Hälfte mit Wasser gefüllt und für Kochvorgänge im Wasserbad genutzt werden. Braten oder andere Fleischstücke sollen nicht direkt auf das Mehrzweckblech gegeben werden, denn dies würde automatisch zu starken Spritzern an den Ofenwänden führen.

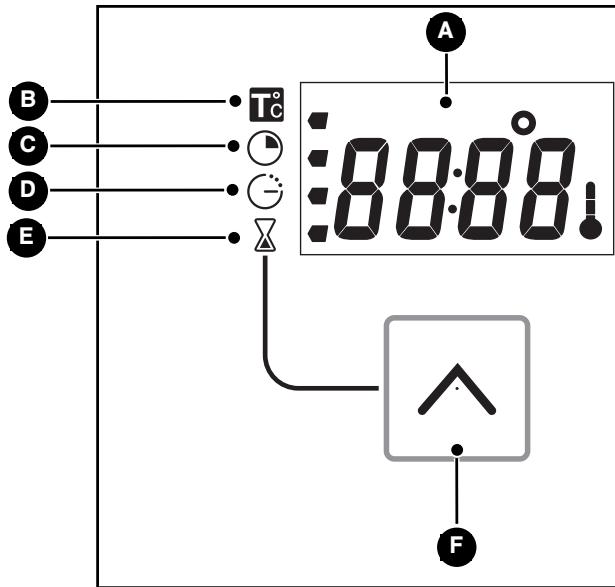

BESCHREIBUNG DER PROGRAMMIERVORRICHTUNG

Anzeige von Uhrzeit und Dauer B Temperaturanzeiger Anzeiger der Gardauer

Anzeige des Endes der Garzeit Anzeige des Kurzzeitweckers F Auswahltaste (Dauer und Zeit)

- NUTZUNG DER PROGRAMMIERVORRICHTUNG

- Einstellung der Uhrzeit

- Bei Anschluss an den Strom

Die Anzeige blinkt auf 12:00 (Abb.1).

Stellen Sie die Uhr mit den Einstelltasten + oder - ein (bei gedrückter Taste kann man die Ziffern abrollen lassen) (Abb. 2).

Beispiel: 12.30 Uhr

Zur Bestätigung die Taste “∧” drücken. Die Anzeige blinkt nicht mehr (Abb. 3).

• Einstellung der korrekten Uhrzeit

Der Funktionswahlschalter muss sich in Position 0 (Abb. 1) befinden.

Einige Sekunden lang auf die Taste “∧” drücken, bis 0.00 erscheint. Bis zum Wiedererscheinen der Uhrzeit gedrückt halten und dann loslassen (Abb. 2).

Wenn die Uhrzeit blinkt, die Uhrzeit über den Wahlschalter einstellen (Abb. 3).

Zur Bestätigung die Taste “∧” drücken (Abb. 4).

Achtung

Wenn keine Bestätigung über Taste

"∧" erfolgt, wird nach einigen Sekunden automatisch gespeichert.

- Sofortiger Garvorgang

• Der Programmierer darf nur die Uhrzeit anzeigen;

Diese darf nicht blinken (Abb.1).

Den Funktionswahlschalter auf die gewünschte Position drehen.

Beispiel: Position (Abb.2).

Der Backofen schlägt die für die gewählte Garart optimale Temperatur vor (Abb. 3).

Die Temperatur kann jederzeit angepasst werden. Das der Temperatur entsprechende Symbol blinkt (Abb. 4).

Die Temperatur mit den Wahlschaltern + oder - einstellen (Abb. 5).

Beispiel: Temperaturmarkierung 210 °C (Abb. 6).

Die Zubereitung entsprechend den

Empfehlungen der Gartabelle in den Ofenschieben.

Danach heizt der Ofen, und die

Temperaturanzeige blinkt.

Wenn die vorprogrammierte Temperatur erreicht wird, ertönen akustische Signale.

Die Anzeige hört auf zu blinken.

PROGRAMMIERTER GARVORGANG

- Unmittelbar anlaufender Garvorgang über vorprogrammierte Zeit

• Garmodus wählen und Temperatur anpassen (Abb. 1).

Beispiel: Position □, Temperatur 210 °C (Abb. 2).

• Die Taste “∧” drücken, bis die Anzeige für die Dauer der Garzeit “©” blinkt.

Die Anzeige 0:00 blinkt und zeigt an, dass die Garzeit jetzt eingestellt werden kann (Abb. 2).

• Die gewünschte Garzeit mit dem Wahlschalter + oder - einstellen.

Beispiel: 25 Minuten Garzeit (Abb. 3).

Nach einigen Sekunden wird die Garzeit automatisch abgespeichert.

Die Anzeige für die Dauer blinkt nicht mehr und kehrt in den Temperaturmodus darüber (Abb. 4).

Die eingestellte Zeit beginnt sofort nach Einstellung abzulaufen.

Nach diesen 3 Schritten beginnt der Ofen zu heizen:

Wenn die vorprogrammierte Temperatur erreicht wird, ertönen akustische Signale.

Am Ende der Garzeit (Ende der programmierten Garzeit)

- schaltet sich der Backofen aus, - erscheint die Anzeige 0:00 (Abb. 5), - ertönt einige Minuten lang eine Reihe von Signaltönen. Das akustische Signal kann durch Druck auf die Taste "^" abgestellt werden.

Wird der Funktionswahlschalter auf 0 gestellt (Abb. 6), so erscheint die Tageszeit wieder in der Anzeige.

PROGRAMMIERTER GARVORGANG

• Zeitlich versetzt anlaufende Garzeit und Wahl des Endzeitpunkts des Garvorgangs

Wie bei einem programmierten Garvorgang vorgehen.

• Nach Einstellung der Garzeit Taste "^" drücken, bis der Anzeiger für das Ende der Garzeit "⊙" blinkt.

Die Anzeige der Uhrzeit blinkt und zeigt an, dass die Garzeit jetzt eingestellt werden kann (Abb. 1).

• Den gewünschten Endzeitpunkt mit dem Wahlschalter + oder - einstellen.

Beispiel: Ende der Garzeit um 13 Uhr (Abb. 2).

Das gewünschte Garzeitende wird automatisch nach einigen Sekunden abgespeichert.

Die Anzeige für die Dauer der Garzeit blinkt nicht mehr.

Nach diesen 3 Schritten wird das Aufheizen zeitlich so versetzt, dass der Garvorgang um 13.00 Uhr abgeschlossen ist.

Am Ende der Garzeit (Ende der programmierten Garzeit)

- schaltet sich der Backofen aus,

• erscheint die Anzeige 0:00,
• ertönt einige Minuten lang eine Reihe von Signaltönen. Das akustische Signal kann durch Druck auf die Taste “^” abgestellt werden.

Wird der Funktionswahlschalter auf 0 gestellt (Abb. 3), so erscheint die Tageszeit wieder in der Anzeige.

Bei programmierten Garvorgängen ist der Ofenraum beleuchtet, bis der Garvorgang anläuft, und bleibt nach Ende des Garvorgangs beleuchtet.

- NUTZUNG DER FUNKTION KURZZEITWECKER

• Der Programmierer des Ofens kann als unabhängiger Kurzzeitwecker eingesetzt werden, ohne dass der Ofen eingeschaltet ist.

In diesem Fall hat die Anzeige des Kurzzeitweckers Vorrang vor der Anzeige der Tageszeit. - Taste "^" (Abb. 1) drücken, bis das Symbol des Kurzzeitweckers

∑ → 0.00 blinkt.

• Die gewünschte Zeit mit dem Wahlschalter + oder - einstellen.
• Über die Taste "∧" abspeichern, oder einige Sekunden warten (Abb. 2).

Der Anzeiger blinkt nach einigen Sekunden nicht mehr, der Zeitschalter startet und zählt die Zeit sekundenweise rückwärts.

Wenn die eingestellte Zeit abgelaufen ist, ertönt ein akustisches Signal.

Das akustische Signal kann durch Druck auf die Taste "∧" abgestellt werden.

Achtung

Die Programmierung des Kurzzeitweckers kann jederzeit geändert oder aufgehoben werden.

UMLAUFHITZE

(temperature préconisee 180°C mini 35°C maxi 235°C)

• Das Garen erfolgt durch das Heizelement an der Rückwand des Backofens und die Luftschraube.
• Schneller Temperaturanstieg. Gewisse Gerichte können in den kalten Backofen gestellt werden.
• Wird zur Erhaltung der vollen Qualität von weißem Fleisch, Fisch, Gemüse empfohlen für Koch- und Backvorgänge auf bis zu 3 Ebenen

TRADITIONELL

(empfohlene Temperatur 240°C mindestens 35°C , maximal 275°C )

• Das Backen erfolgt durch Heizelemente unter und oben ohne Umluft.
• Erfordert ein Vorheizen, bevor das Gericht in den Backofen gestellt wird. Für langsame und empfindliche Garvorgänge empfohlen: saftiges Wild ... Zum Anbraten von Rinderbraten Zum Schmoren im geschlossenen Kochtopf nach der Vorbereitung auf dem Kochfeld (Hähnchen in Rotweinsauce, Hasenpfeffer)

UNTERWÄRME UMLUFT

(empfohlene Temperatur 205°C mindestens 35°C , maximal 275°C )

• Das Garen erfolgt anhand des unteren Heizelements verbunden mit leichtem Grillen bei Umluft.
• Garen mit Unterhitze und leichter Oberhitze. Das Rost in die untere Einschubleiste einschieben.
• Empfohlen für feuchte Speisen (Speckkuchen, saftige Obsttorten...) Der Teig wird von unten gut gebacken. Empfohlen für aufgehende Zubereitungen (Sandkuchen, Brioche, Gugelhupf...) und Soufflés, die somit nicht durch die Ausbildung einer Kruste am Aufgehen behindert werden.

ECO

TRADITIONNELL (ECO)

(empfohlene Temperatur 200°C mindestens 35°C , maximal 275°C )

• Das Backen erfolgt durch Heizelemente unter und oben ohne Luftumwälzung
• Mit dieser Position kann unter Beibehaltung gleicher Backergebnisse Energie eingespart werden. Die Position ECO wird für die Etikettierung mit Energieangaben benutzt. Hinweis: alle Garvorgänge ohne Vorheizen.

WARM HALTEN

(empfohlene Temperatur 80°C , mindestens 35°C , maximal 100°C )

• In dieser Position können Zubereitungen durch dosierte Wärmeabgabe des rückwärtigen Wärmeelements in Kombination mit Umluft warm gehalten werden.
• Empfohlen, um das Aufgehen von Brot-, Hefe- und Kugelhopfteig zu begünstigen, ohne 40 °C zu überschreiten (Telleraufwärm- oder Auftautemperatur).

GRILL UMLUFT

(empfohlene Temperatur 200 °C, mindestens 180 °C, maximal 230 °C)

• Das Garen erfolgt abwechselnd durch das obere Heizelement und die Luftumwälzung.
• Hinweis: alle Garvorgänge ohne Vorheizen.
• Für das Anbraten und Durchbraten von rotem und weißem Fleisch.

STARKER GRILL

(empfohlene Temperatur 275 °C, mindestens 180 °C, maximal 275 °C)

• Das Garen erfolgt anhand des oberen Heizelements ohne Umluft.
• 5 Minuten vorheizen. Die Fettpfanne in die untere Einschubleiste einfahren, um ablaufendes Fett aufzufangen.
• Wird für das Grillen von Koteletts, Würstchen, Brotscheiben und Gambas auf dem Grillrost empfohlen.

Wenn Sie Zweifel haben, ob der Backofen richtig funktioniert, bedeutet das nicht unbedingt, dass eine Störung vorliegt. Überprüfen Sie zunächst die folgenden Punkte:

SIE STEllen FEST, DASS...	MÖGLICHE URSACHEN	WAS IST ZU TUN?
Der Backofenheits nicht.	- Der Backofen ist nicht ange-schlossen.- Die Schmelzsicherung der Anlage ist außer Betrieb.- Die gewährte Temperatur ist zu niedrig.	→ Ofen anschreiben.→ Die Schmelzsicherung der Strom-anlage austauschen und ihren Wert prüfen (16 A).→ Höhere Temperatur einstellen.
Die Lampe des Backofens funktioniert nicht mehr.	- Die Lampe ist außer Betrieb.- Der Backofen ist nicht ange-schlossen oder die Schmelz-sicherung ist außer Betrieb.	→ Glühbirne austauschen.→ Ofen anschreiben oder Sicherung austauschen.
Der Backofen gibt Signaltöne ab.	- Garvorgangläuft.- Nach dem Garvorgang.	→ Die gewünschte Temperatur ist er-reicht.→ Der programmierte Garvorgang ist beendet.

Achtung

• Das Gerät ist nur von geschultem Fachpersonal zu reparieren. Unsachgemäße Reparaturen können eine Gefahr für den Benutzer bedeuten.

Empfehlung

Wenn Ihr Eingriff nicht ausreicht, auf jeden Fall sofort den Kundendienst rufen.

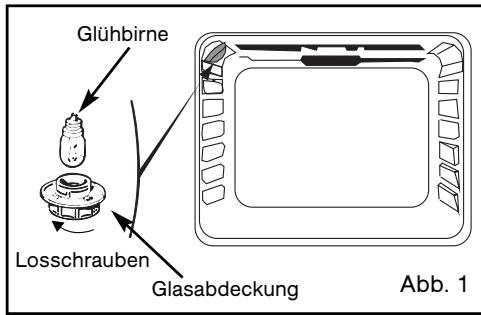

- WECHSEL DER GLÜHBIRNE

Achtung

Vor jedem Eingriff an der Glühlampe den Ofen vom Netz trennen, um Stromschläge zu vermeiden. Gegebenenfalls den Ofen abkühlen lassen.

Empfehlung

Beim Herausdrehen der Glasabdeckung und der Lampe erleichtert das Tragen eines Handschuhs die Arbeit.

Die Glühbirne befindet sich an der Decke des Ofenraums.

a) Ofen vom Strom trennen. b) Die Glasabdeckung entfernen (Abb. 1). c) Die Glühbirne in die gleiche Richtung herausschrauben.

Merkmale der Glühbirne:

- 15 W - 220-240 V ~ - 300 °C - Sockel E 14

d) Die Glühbirne austauschen, die Abdeckung festschrauben und den Backofen wieder anschließen.
