Produkttyp	Luft-Wasser-Wärmepumpe (Split-System)
Marke	Panasonic
Modell	WH-SXC12D9E81
Stromversorgung	230 V einphasig (mit integriertem RCCB-Schutzschalter)
Wasseraustrittstemperatur (Heizen)	25 °C – 55 °C
Wasseraustrittstemperatur (Kühlen)	5 °C – 20 °C
Außentemperatur (Heizen)	-20 °C – 35 °C
Außentemperatur (Kühlen)	16 °C – 43 °C
Betriebsarten	Heizen, Kühlen, Tank, Heizen+Tank, Kühlen+Tank
Silent-Modus	Ja (reduziert Geräusche der Außeneinheit)
Notheizung	Integriert, wählbar 3/6/9 kW
Sterilisation	Ja, programmierbar (40 °C – 75 °C)
Timer	Bis zu 6 Programme pro Tag, 7 Tage die Woche
Bedienfeld	LCD-Bildschirm mit Tasten, Uhr, Temperaturanzeige
Wartung und Reinigung	Außenfilter mindestens einmal jährlich reinigen; Inneneinheit mit einem weichen, trockenen Tuch abwischen
Sicherheit	RCCB, Frostschutz, automatische Abschaltung bei Störung, Fehlerstromschutzschalter (FI) empfohlen
Kältemittel	R410A (Schätzung)

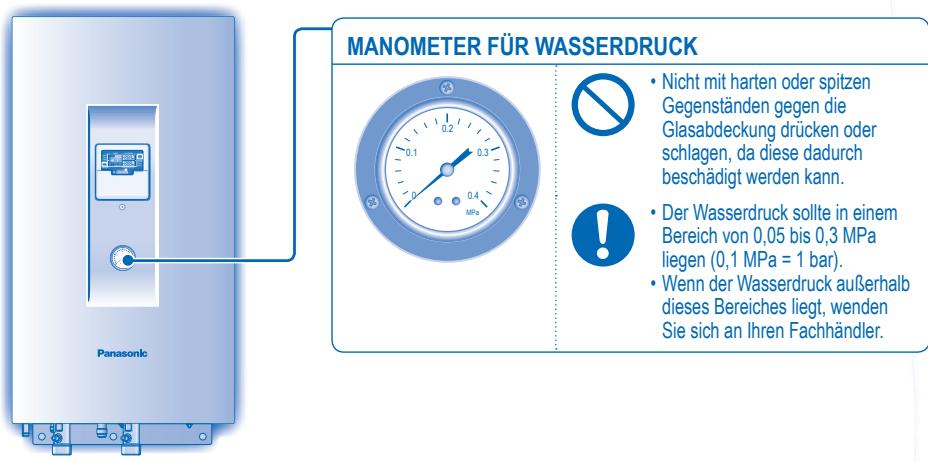

Empfohlener Wasserdruck	0,05 – 0,3 MPa
Tankkompatibilität	Nur mit Panasonic-Tank empfohlen
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar; keine vom Benutzer reparierbaren Teile

Häufig gestellte Fragen - WH-SXC12D9E81 PANASONIC

Wie stelle ich die Wasseraustrittstemperatur ein?

Rufen Sie den SETTING-Modus auf, indem Sie die SET-Taste 5 Sekunden lang gedrückt halten. Navigieren Sie mit den Tasten ▲/▼, um den gewünschten Parameter auszuwählen (z.B. H20 Lo oder H20 Hi), drücken Sie dann SELECT, um die Temperatur mit ▲/▼ einzustellen. Bestätigen Sie mit SET.

Wie aktiviere ich den Silent-Modus?

Drücken Sie die QUIET-Taste am Bedienfeld. Die entsprechende LED leuchtet auf. Dies reduziert die Geräusche der Außeneinheit, kann aber die Heiz-/Kühlleistung verringern.

Was tun bei angezeigtem Fehlercode?

Notieren Sie den Fehlercode (z.B. H76). Konsultieren Sie den Abschnitt FEHLERBEHEBUNG der Anleitung. Wenn das Problem weiterhin besteht, schalten Sie die Stromversorgung aus und wenden Sie sich an einen autorisierten Händler. Versuchen Sie keine Reparatur selbst.

Wie programmiere ich den Timer?

Drücken Sie TIMER. Wählen Sie den Tag mit ▲/▼, bestätigen Sie mit SELECT. Wählen Sie das Programm (1 bis 6), stellen Sie dann die Uhrzeit und den Modus (ON/OFF) ein. Sie können auch Modus, Silent oder Notheizung anpassen. Bestätigen Sie mit SET.

Was ist der zulässige Außentemperaturbereich für den Betrieb?

Beim Heizen: -20 °C bis 35 °C. Beim Kühlen: 16 °C bis 43 °C. Außerhalb dieser Bereiche sinkt die Heizleistung und das Gerät kann sich zum Schutz vorübergehend abschalten.

Wie warte ich die Außeneinheit?

Entfernen Sie regelmäßig Schnee, Blätter oder Hindernisse, die die Luftein- und -auslässe blockieren. Reinigen Sie den Außenfilter mindestens einmal jährlich. Für interne Arbeiten wenden Sie sich an einen autorisierten Händler.

Kann ich einen Wassertank einer anderen Marke verwenden?

Panasonic übernimmt keine Garantie für den ordnungsgemäßen Betrieb oder die Zuverlässigkeit des Systems, wenn ein Tank einer anderen Marke verwendet wird. Es wird dringend empfohlen, einen Panasonic-Tank zu verwenden.

Wie aktiviere ich die Tanksterilisation?

Im speziellen Einstellmodus (SET + CHECK 5s) stellen Sie die Funktion 5t rL Fun auf JA, programmieren Sie dann Tag, Uhrzeit, Temperatur (40-75 °C) und Haltezeit. Die Sterilisation wird auch im Standby ausgeführt.

Warum gibt die Außeneinheit Dampf ab?

Im Heizbetrieb gibt die Außeneinheit beim Abtauen des Wärmetauschers Dampf ab. Das ist normal. Je nach Bedingungen kann auch Kondensation oder Verdunstung auftreten.

Was tun bei längerem Stromausfall?

Trennen Sie die Stromversorgung. Stellen Sie nach dem Neustart Datum und Uhrzeit über die CLOCK-Taste neu ein. Die Temperatur- und Timereinstellungen bleiben erhalten. Wenn das Gerät nicht funktioniert, überprüfen Sie den Schutzschalter.

BEDIENUNGSANLEITUNG WH-SXC12D9E81 PANASONIC

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie für die künftige Verwendung auf.

Vor der Inbetriebnahme dieses Geräts ist sicherzustellen, dass die Montage durch einen autorisierten Händler fachgerecht entsprechend der Installationsanleitung durchgeführt wurde.

ITALIANO 42 \~ 51

Wir danken Ihnen für den Kauf dieses Panasonic-Produkts

INHALT

SICHERHEITSHINWEISE

32\~33

BEDIENTAFEL

34\~38

INNENGERÄT

39

STÖRUNGSSUCHE

40

INFORMATIONEN

41

HINWEIS

Die Abbildungen in diesem Handbuch dienen nur Erläuterungszwecken und können sich von dem tatsächlichen Gerät unterscheiden. Sie können durch künftige Verbesserungen am Gerät ohne vorherige Ankündigung geändert werden.

BETRIEBSBEREICHE

Wasseraustrittstemperatur (°C)		Innen
HEIZEN	Max.	55
	Min.	25
KÜHLEN	Max.	20
	Min.	5

Außentemperatur (°C)		Außen
HEIZEN	Max.	35
	Min.	-20
KÜHLEN	Max.	43
	Min.	16

HINWEIS : Wenn sich die Außentemperatur außerhalb des oben genannten Bereiches befindet, fällt die Heizleistung erheblich ab, und das Außengerät kann durch Schutzmaßnahmen abgeschaltet werden. Das Außengerät läuft nach kurzer Verzögerung automatisch an, sobald sich die Außentemperatur wieder im oben genannten Bereich befindet.

SICHERHEITSHINWEISE

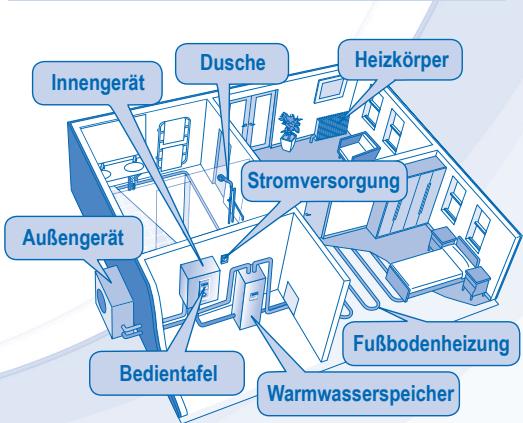

• Bei der Panasonic Luft-Wasser-Wärmepumpe handelt es sich um ein Split-System, welches aus einem Innen- und einem Außengerät besteht. Dieses System ist ausgelegt für die Kombination mit einem Panasonic Warmwasserspeicher. Bei Einsatz der Panasonic Luft-Wasser-Wärmepumpe mit einem nicht von Panasonic stammenden Warmwasserspeicher kann Panasonic die Funktion und die Betriebssicherheit des Systems nicht gewährleisten.
• Diese Bedienungsanleitung beschreibt lediglich, wie das Innen- und das Außengerät des Wärmepumpensystems bedient werden.
• Für die Bedienung anderer Systembestandteile, wie Pufferspeicher, Heizkörper, externe Temperaturregler und Fußbodenheizung lesen sie bitte die Bedienungsanleitungen des jeweiligen Herstellers.

Um Personen- oder Sachschäden zu vermeiden, sind die nachfolgenden Sicherheitshinweise zu beachten.

Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt:

VORSICHT

Die Nichtbeachtung dieses Hinweises kann zu schweren Verletzungen oder gar zum Tod führen.

ACHTUNG

Die Nichtbeachtung dieses Hinweises kann zu Verletzungen oder zu Beschädigungen führen.

Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:

Dieses Symbol weist darauf hin, dass eine bestimmte Tätigkeit NICHT durchgeführt werden darf.

Diese Symbole weisen darauf hin, dass bestimmte Tätigkeiten durchgeführt werden MÜSSEN.

VORSICHT

INNEN- UND AUSSENGERÄT

Dieses Gerät ist nicht zur Verwendung durch Personen (Kinder mit eingeschlossen) bestimmt, welche eingeschränkte körperliche, sensorische oder geistige Fähigkeiten aufweisen bzw. fehlende Erfahrung und Kenntnis im Umgang mit diesem Gerät haben. Solche Personen müssen von einer für ihre Sicherheit verantwortlichen Aufsichtsperson zuerst instruiert oder während der Gerätebedienung beaufsichtigt werden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Bitten wenden Sie sich an einen Fachhändler oder Kundendienst, um die Einbauteile reinigen zu lassen, und wenn das Gerät repariert, montiert, ausgebaut oder neu installiert werden soll. Eine unsachgemäße Installation und Handhabung kann elektrische Schläge oder Brände verursachen oder dazu führen, dass Wasser aus dem Gerät tropft.

Zur Verwendung des korrekten Kältemittels wenden Sie sich an Ihren Fachhändler bzw. Kundendienst. Durch den Einsatz eines anderen als des angegebenen Kältemittels kann das Produkt beschädigt werden oder gar Verletzungen hervorrufen.

Das Gerät darf nicht in einer potenziell explosiven oder entflammbaren Atmosphäre verwendet werden, da ansonsten Brandgefahr besteht.

Fassen Sie nicht in das Gerät und stecken Sie auch keine Gegenstände hinein, drehende Teile könnten sonst zu Verletzungen führen.

Fassen Sie bei Gewittern nicht das Außengerät an, da die Gefahr von Stromschlägen besteht.

VORSICHT
INNEN- UND AUSSENGERÄT
	Stellen oder setzen Sie sich nicht auf das Außengerät, Sie könnten herunterfallen und sich verletzen.
	Das Innengerät darf nicht im Freien aufgestellt werden. Es ist nur für die Aufstellung in Innenräumen vorgesehen.
STROMVERSORGUNG
	Verwenden Sie keine modifizierten oder miteinander verbundenen oder nicht spezifizierten Netzkabel und auch keine Verlängerungskabel, um Überhitzung und Brandgefahr zu vermeiden.
	Beachten Sie Folgendes, um eine Überhitzung, Feuer oder Stromschläge zu vermeiden:• Schließen Sie keine anderen elektrischen Geräte zusammen mit dem Klimagerät an.• Das Klimagerät darf nicht mit nassen oder feuchten Händen bedient werden.• Das Netzkabel darf nicht geknickt werden.
	Bei Beschädigung des Netzkabels muss das Kabel durch den Hersteller, seinen Kundendienst oder eine entsprechend autorisierte Person ausgewechselt werden, um eine Gefährdung für Personen zu vermeiden.
	Dieses Gerät ist mit einem Fehlerstrom-Schutzschalter ausgestattet. Es wird dringend empfohlen, die Funktion des Fehlerstrom-Schutzschalters nach der Installation sowie in regelmäßigen Abständen bei Wartungs- oder Servicearbeiten durch einen autorisierten Kundendienst überprüfen zu lassen. Bei Nichtbeachtung könnten unter Umständen Stromschläge oder Brände die Folge sein.
	Die Spannungsversorgung vor Ort muss den national und lokal geltenden Vorschriften entsprechen.
	Im Fall einer Funktionsstörung oder einer Fehlfunktion ist das Produkt auszuschalten und der Netzstecker zu ziehen bzw. der Sicherungssautomat zu öffnen. (Gefahr von Rauchbildung, Feuer oder elektrischen Schlägen)Beispiele für Funktionsstörungen bzw. Fehlfunktionen• Der Fehlerstrom-Schutzschalter löst aus.• Es riecht im Gerätebetrieb verbrannt, und es treten ungewöhnliche Geräusche oder Vibrationen auf.• Aus dem Gerät tritt weiter Warmwasser aus. Wenden Sie sich für Wartungs- und Reparaturarbeiten umgehend an Ihren Fachhändler.
	Bei Service- und Wartungsarbeiten sollten Handschuhe getragen werden, um Gefahren zu vermeiden.
	Dieses Gerät muss geerdet sein, um Stromschläge oder Brände zu vermeiden.
	Um Stromschläge zu vermeiden, ist die Stromzufuhr des Klimageräts zu unterbrechen, wenn:- das Gerät gereinigt oder gewartet werden soll,- längere Zeit nicht verwendet werden soll.
	Dieses System setzt sich aus mehreren Geräten zusammen. Vor Arbeiten an der Elektrik des Innengeräts ist die Stromzufuhr zu allen Geräten zu unterbrechen, um Stromschläge, Verbrennungen oder tödliche Verletzungen zu vermeiden.

ACHTUNG

ACHTUNG
INNEN- UND AUSSENGERÄT
	Das Innengerät darf nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver gereinigt werden.
	Das Gerät darf nicht in der Nähe von Verbrennungsgeräten oder in einem Badezimmer installiert werden, da sonst die Gefahr von Stromschlägen oder Feuer besteht.
	Während des Betriebs sollte die Wasseraustrittsleitung des Innengeräts nicht berührt werden.
	Es sollte nichts auf das Gerät gelegt oder unter das Gerät gestellt werden.
	Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie könnten sich sonst verletzen.
	Entnehmen Sie während der Entkeimung kein Warmwasser, da dies zu Verbrennungen oder Überhitzungen führen kann.
	Die Kondensatleitung muss korrekt angeschlossen sein. Bei unsachgemäß angeschlossener Kondensatleitung kann Kondenswasser austreten.
	Nach einer langen Nutzungsdauer ist zu kontrollieren, ob die Montagehalterung noch einwandfrei ist, damit das Gerät nicht herunterfällt.
	Die Einstellungen der Entkeimungsfunktion müssen durch einen autorisierten Händler in Übereinstimmung mit den örtlichen Gesetzen und Richtlinien vorgenommen werden.
BEDIENTAFEL
	Die Bedientafel darf nicht nass werden, da sonst die Gefahr von Stromschlägen oder Feuer besteht.
	Drücken Sie die Tasten der Bedientafel nicht mit harten, spitzen Gegenständen, da sie sonst beschädigt werden kann.
	Die Bedientafel darf nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver gereinigt werden.
	Warten oder reparieren Sie die Bedientafel nicht selbst. Wenden Sie sich an einen autorisierten Fachhändler, um Verletzungen und Beschädigungen zu vermeiden.

• Es kann sein, dass einige in dieser Anleitung beschriebenen Funktionen nicht auf Ihr Gerät zutreffen.
• Wenden Sie sich für weitere Informationen an Ihren Fachhändler.

• Die Tasten ERROR RESET, FORCE und SERVICE werden im Normalbetrieb nicht benötigt.

Zur Benutzung der Tastatur Abdeckung öffnen.

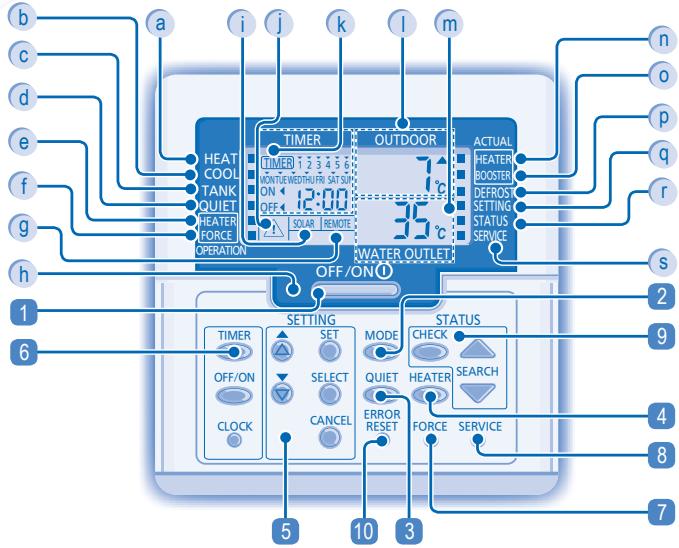

ANZEIGE DER BEDIENTAFEL

a Anzeige Betriebsart Heizen (EIN/AUS)
b Betriebsanzeige Kühlen (EIN/AUS)
c Anzeige Betriebsart Warmwasserspeicher
d Anzeige Betriebsart Flüsterbetrieb
e Anzeige Freigabe Zusatzheizung (EIN/AUS)
f Anzeige Anforderung Notheizbetrieb (EIN/AUS)
9 Anzeige Raumthermostat angeschlossen
h Betriebs-LED
i Anzeige Solar
j Warnhinweis (Warmwasserspeichertemperatur über 60°C)

TASTEN DER BEDIENTAFEL

1 Betriebstaste (EIN/AUS)
2 Betriebsartenwahltaste
3 Taste für Flüsterbetrieb
4 Taste für die Freigabe des Innengeräte-E-Heizstabs
5 Tasten zur Systemprogrammierung

VORBEREITUNG DER BEDIENTAFEL

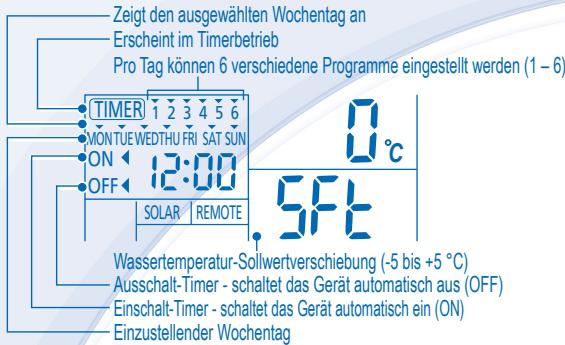

Einstellung von Wochentag und Uhrzeit

1. Drücken Sie CLOCK
2. Drücken Sie bzw. , um den aktuellen Wochentag einzustellen.
3. Bestätigen Sie die Einstellung mit SET
4. Wiederholen Sie die Schritte 2 und 3, um die aktuelle Uhrzeit einzugeben.

k Anzeige von Timereinstellung und Uhrzeit
I Anzeige der Außentemperatur
m Anzeige der Wasseraustrittstemperatur
n Betriebsanzeige Elektro-Zusatzheizung (EIN/AUS)
Betriebsanzeige Warmwasser-Elektroheizung (EIN/AUS)
p Betriebsanzeige Abtauung (EIN/AUS)
q Anzeige Systemprogrammierung (EIN/AUS)
r Anzeige Systemstatus (EIN/AUS)
s Anzeige Servicebetrieb (EIN/AUS)

6 Timer-Programmiertasten
7 Taste für Notheizbetrieb
8 Taste für Servicebetrieb
9 Systemstatustasten
10 Fehlerrückstelltaste

Hinweise:

• Der aktuelle Wochentag und die Uhrzeit müssen eingestellt werden, wenn:
• die Stromzufuhr zum ersten Mal eingeschaltet wird,
• seit der letzten Unterbrechung der Stromzufuhr eine lange Zeit vergangen ist.
  • Die eingestellte aktuelle Uhrzeit wird zur Basiszeit für alle Timerfunktionen.

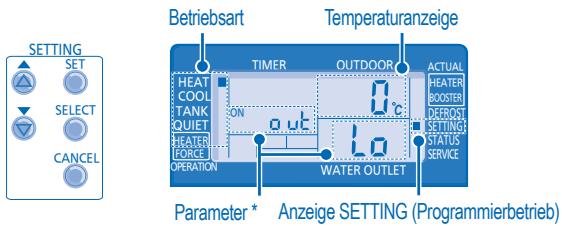

PROGRAMMIEREN VON SONDERFUNKTIONEN

• Nach der Installation können durch den Anwender Einstellungen vorgenommen werden. Die ursprünglichen Einstellungen bleiben solange erhalten, bis sie vom Anwender geändert werden.
  • Die Bedientafel kann für unterschiedliche Systeme verwendet werden. Es kann daher sein, dass einige Funktionen nicht auf Ihr Gerät zutreffen.
• Achten Sie darauf, dass die Betriebs-LED vor dem Einstellen nicht leuchtet.

1. Drücken Sie SET und CHECK gleichzeitig 5 Sekunden lang, um in den Programmiermodus der Sondereinstellungen zu gelangen. Die Anzeigen SETTING (Programmierung) und STATUS (Systemstatus) erscheinen.
2. Drücken Sie ⬆ bzw. ⬇, um die Funktionen zu durchlaufen.
3. Drücken Sie SELECT, um in die Einstellung der jeweiligen Funktion zu gelangen.
4. Drücken Sie ▲ bzw. ▼, um die Funktion zu aktivieren (YES) oder zu deaktivieren (NO), oder um andere Einstellungen vorzunehmen.
5. Bestätigen Sie die Einstellung mit SET

Schritt Anzeige der Bedientafel

1	ro on	con	Externer Raumthermostat (JA / NEIN)Einstellung, ob ein externer Raumthermostat angeschlossen ist.
2	HEATER	CAP	Auswahl der Leistung der Elektro-Zusatzheizung des Innengeräts (3, 6 oder 9 kW)Verringerung der Leistung der Elektro-Zusatzheizung bei entsprechendem Minderbedarf.Die jeweiligen Optionen sind modellabhängig.
3	Ant	FrE	Wasserfrostschutzfunktion (JA / NEIN)Aktivierung bzw. Deaktivierung der Frostschutzfunktion bei ausgeschaltetem Gerät.
4	TANK	con	Anschluss eines Warmwasserspeichers (JA / NEIN)Einstellung, ob ein Warmwasserspeicher angeschlossen ist.Hinweis: Wenn „Anschluss eines Warmwasserspeichers“ auf „NEIN“ steht, werden die Schritte 5 bis 14 übersprungen.
5	SOLAR	Pry	Solarvorrang (JA / NEIN)Einstellung des Vorrangs der Solaranlage für die Warmwassererwärmung.
6	COOL	Pry	Kühlungsvorrang (JA / NEIN)Einstellung des Vorrangs der Kühlung gegenüber der Brauchwassererwärmung.Wenn “Kühlungsvorrang” auf “JA“ steht, haben die Einstellungen 8 und 9 für die Betriebsart Kühl- und Warmwasserbetrieb keine Bedeutung.
7	HEAT	Pry	Heizungsvorrang (JA / NEIN)Einstellung des Vorrangs der Heizung gegenüber der Warmwassererwärmung.Hinweis: Wenn “Heizungsvorrang” auf “JA“ steht, haben die Einstellungen 8 und 9 für die Betriebsart Heiz- und Warmwasserbetrieb keine Bedeutung.
8	COOL/HEAT	mt	Betriebsdauer Kühl-/HeizperiodeEinstellung der Zeitspanne des Kühlbetriebs bzw. Heizbetriebs in der Betriebsart Kühl- und Brauchwasserbetrieb bzw. Heiz- und Brauchwasserbetrieb (30 Min. bis 10 Std.). (0.5hour ~ 10 hours). Wenn sowohl “Heizungsvorrang” als auch “Kühlungsvorrang” auf “JA“ stehen, werden die Schritte 8 und 9 übersprungen.
9	TANK	mt	Aufwärmdauer WarmwassererwärmungEinstellung der Zeitspanne der Aufheizung des Warmwassers in der Betriebsart Kühl- und Warmwasserbetrieb bzw. Heiz- und Warmwasserbetrieb (5 Min. bis 1 Std. 35 Min.).
10	BOOSTER	htr	Funktion Warmwasser-Zusatzheizung (JA / NEIN)Aktivierung bzw. Deaktivierung der Warmwasser-Zusatzheizung.Hinweis: Wenn “Funktion Warmwasser-Zusatzheizung” auf “NEIN“ steht, wird Schritt 11 übersprungen.
11	BOOSTER	dly	Einschaltverzögerung des Warmwasser-E-HeizstabsEinstellung der Verzögerungsdauer bis zum Einschalten der Zusatzheizung des Warmwasserspeichers, wenn die Speichertemperatur nicht erreicht wird (20 Min. bis 1 Std. 35 Min.).

• Entnehmen Sie während der Entkeimung kein Warmwasser, da dies zu Verbrennungen oder Überhitzungen führen kann.
• Die Einstellungen der Entkeimungsfunktion müssen durch einen autorisierten Händler in Übereinstimmung mit den örtlichen Gesetzen und Richtlinien vorgenommen werden.

12	St rL	Fun	Entkeimung (JA / NEIN)Einstellung einer eventuell erforderlichen Entkeimung des Warmwassers.Hinweis: Wenn “Entkeimung” auf “NEIN” steht, werden die Schritte 13 bis 15 übersprungen.Tag und Uhrzeit der Entkeimung
13	Str		Einstellung von Tag und Uhrzeit der einmal pro Woche durchzuführenden Entkeimung(auch bei ausgeschaltetem Gerät).
14	St rL	bo	EntkeimungstemperaturEinstellung der für die Entkeimung zu verwendenden Temperatur (40 bis 75 °C).
15	Str	oPr	EntkeimungsdauerEinstellung der Zeitspanne, die erforderlich ist, um die zur Entkeimung erforderlicheSpeichertemperatur beizubehalten (5 Minuten bis 1 Stunde).

EIN- BZW. AUSSCHALTEN DES GERÄTS

- Wenn das Gerät eingeschaltet ist, leuchtet die Betriebs-LED, und auf dem Display werden die Wasseraustrittstemperatur und die Außentemperatur angezeigt.

EINSTELLEN DER BETRIEBSART

• HEIZBETRIEB (HEAT)

• Ein- bzw. Ausschalten der Heizkörper- bzw. Fußbodenheizung.
• In dieser Betriebsart stellt das Außengerät Heizleistung für das Innengerät bereit.

• HEIZ- UND WARMWASSERBETRIEB (HEAT + TANK)

• In dieser Betriebsart stellt das Außengerät Heizleistung für Innengerät und den Warmwasserspeicher bereit.
• Diese Betriebsart wird nicht genutzt, wenn kein Warmwasserspeicher installiert ist.

• WARMWASSERBETRIEB (TANK)

• Ein- bzw. Ausschalten des Warmwasserspeicherbetriebs.
• In dieser Betriebsart stellt das Außengerät Heizleistung für den Warmwasserspeicher bereit.

- KÜHLBETRIEB

• Ein- bzw. Ausschalten der Kühlung.
• In dieser Betriebsart stellt das Außengerät Kühlleistung für das Innengerät bereit.

• KÜHL- UND WARMWASSERBETRIEB

• In dieser Betriebsart stellt das Außengerät Kühlleistung für das Innengerät bereit.
• Das Innengerät regelt das Aufheizen des Warmwasserspeichers mit dem E-Heizstab des Warmwasserspeichers.

FLÜSTERBETRIEB

- In dieser Betriebsart wird der Schallpegel des Außengeräts verringert. Dies kann eine Verringerung der Heiz- bzw. Kühlleistung zur Folge haben.

FREIGABE DES E-HEISTABS DES INNENGERÄTS

• Der E-Heizstab stellt bei niedrigen Außentemperaturen eine zusätzliche Heizleistung zur Verfügung. Er kann nur für den Heizbetrieb des Innengeräts genutzt werden, wenn er zuvor durch Drücken dieser Taste freigegeben wurde.
• Der E-Heizstab wird automatisch zugeschaltet, wenn die programmierten Einstellungen dies erfordern.
• Um den E-Heizstab manuell zu deaktivieren, ist die entsprechende Taste erneut zu drücken.

ÜBERPRÜFEN DES SYSTEMSTATUS

1. Drücken Sie CHECK 5 Sekunden lang, um in den STATUS-Betrieb zu gelangen.

2. Drücken Sie bzw. , um die Rücklauftemperatur, die Speichertemperatur, die Verdichterfrequenz bzw. das Störungsprotokoll abzurufen.

3. Drücken Sie CANCEL, um den STATUS-Betrieb zu verlassen.

4. Sobald der STATUS-Betrieb aufgerufen wird, erscheint die Anzeige STATUS auf dem Display.
5. Der STATUS-Betrieb kann nicht aufgerufen werden, solange die Anzeige SETTING erscheint.

ERWEITERTER BETRIEB

• Um den Wassertemperaturbereich zu ändern, wird dringend empfohlen, dass Sie sich an Ihren Fachhändler wenden.
• Sowohl der Wasseraustrittstemperatur- als auch der Außentemperaturbereich können über die Bedientafel eingestellt werden.

SYSTEMPROGRAMMIERUNG

1. Drücken Sie SET 5 Sekunden lang, um in den Programmierbetrieb (SETTING) zu gelangen. Die Anzeige SETTING erscheint.
2. Drücken Sie ⬆ bzw. ⬇, um einen Parameter auszuwählen.
3. Nach Auswahl des Parameters drücken Sie SELECT, um den Parameter einstellen zu können.
4. Drücken Sie bzw. , um die gewünschte Temperatur einzustellen.
5. Drücken Sie SET erneut, um die Einstellung zu bestätigen.
6. Wiederholen Sie die Schritte 2 bis 5, um andere Parameter einzustellen.

Betriebsart Parameter * Beschreibung

HEAT	out Lo	Niedrige Außentemperatur (-15 bis 15 °C).
HEAT	out Hi	Hohe Außentemperatur (-15 bis 15 °C).
HEAT	H20 Lo	Wasseraustritts-Solltemperatur für Heizbetrieb bei niedriger Außentemperatur (25 bis 55 °C).
HEAT	H20 Hi	Wasseraustritts-Solltemperatur für Heizbetrieb bei hoher Außentemperatur (25 bis 55 °C).
HEAT	OFF	Solltemperatur zum Abschalten des Heizbetrieb
HEATER	out ON	Außentemperatur zum Zuschalten des E-Heizs
COOL	SET	Wasseraustritts-Solltemperatur im Kühlbetrieb
TANK	SET	Solltemperatur des Warmwasserspeichers (40

EINSTELLEN DER WASSERTEMPERATUR-SOLLWERTVERSCHIEBUNG

1. Drücken Sie Ⓜ weniger als 5 Sekunden lang.

2. Drücken Sie ⬆ bzw. ⬇, um die Temperaturverschiebung einzustellen (-5 bis +5 °C).

3. Drücken Sie SET erneut, um die Einstellung zu bestätigen.

Hinweise:

• Drücken Sie 📄 oder warten Sie 30 Sekunden lang, um den Programmierbetrieb (SETTING) zu verlassen.
  • Die Solltemperatur wird nach dem Bestätigen im System gespeichert.
• Der Programmierbetrieb (SETTING) kann nicht aufgerufen werden, solange die Anzeige SERVICE oder STATUS erscheint.

Funktion Schritt

Aufrufen des Timers	Drücken SieTIMER.
Einstellen von Datum und Uhrzeit	1. Drücken Sie ▲ bzw. ▼, um den gewünschten Wochentag auszuwählen.2. Bestätigen Sie die Einstellung mitSELECT.3. Auf dem Display blinkt „1“. Drücken SieOFF/ON, um das Programm 1 einzustellen.4. Drücken Sie ▲, um den Einschalt- bzw. den Ausschalt-Timer auszuwählen.5. Drücken Sie ▲ bzw. ▼, um die gewünschte Uhrzeit einzustellen.Zusammen mit der Schaltzeit können Sie mitMODE, QUIET, HEATER, auch andere Betriebsarten und mit ▲ und ▼die gewünschte Sollwertverschiebung einstellen.6. Drücken SieSET, um Programm 1 zu bestätigen. Der ausgewählte Wochentag wird durch das Symbol▼gekennzeichnet.Nach 2 Sekunden wechselt die Anzeige zum nächsten Programm.7. Wiederholen Sie die Schritte 4 bis 7, um die Programme 2 bis 6 einzustellen.Wenn während der Timereinstellung 30 Sekunden lang keine Taste gedrückt wird, oder wenn die Tatestgedrückt wird, wird die aktuelle Einstellung übernommen, und der Einstellvorgang ist beendet.
Ändern oder Hinzufügen von Timerprogrammen	Wiederholen Sie die oben beschriebenen Schritte.
Deaktivieren des Timers	Drücken SiETIMER, dannCANCEL.
Aktivieren des Timers	Drücken SiETIMER, dannSET.
Überprüfen des Timerprogramms	1. Drücken SieTIMER.2. Drücken Sie ▲ bzw. ▼, bis der gewünschte Wochentag angezeigt wird. Drücken Sie dannSELECT, um die Auswahl zu bestätigen.3. Drücken Sie ▲ bzw. ▼, um die eingestellten Programme zu überprüfen.
Löschen von Timerprogrammen	1. Drücken SieTIMER.2. Drücken Sie ▲ bzw. ▼, bis der gewünschte Wochentag angezeigt wird. Drücken Sie dannSELECT, um die Auswahl zu bestätigen.3. Drücken Sie ▲, um zur Programmeinstellung zu gelangen.4. Drücken Sie ▲ bzw. ▼, bis der gewünschte Wochentag angezeigt wird.5. Drücken SieCANCEL, um das Programm zu löschen.

Hinweise:

- Der Timer kann für jeden Wochentag (Montag bis Sonntag) mit sechs Programmen pro Tag eingestellt werden.

- Wenn das Gerät mit dem Einschalt-Timer eingeschaltet wird, wird es die Wassertemperatur gemäß der eingestellten Temperatur regulieren.

- Ein bestimmtes Timerprogramm kann pro Tag nur einmal eingestellt werden.

- Es können mehrere Tage mit den gleichen Timereinstellungen programmiert werden.

- Erhöhte Energieersparnis durch die Möglichkeit, pro Wochentag bis zu 6 Schaltvorgänge einzustellen.

- Unterbrechen Sie vor dem Reinigen die Stromzufuhr.

REINIGUNGSANWEISUNGEN

• Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.
• Verwenden Sie nur Seife oder neutrale Haushaltsreiniger (pH-Wert ca. 7).
• Verwenden Sie kein Wasser, das über 40°C warm ist.

HINWEIS

- Um eine optimale Leistung des Geräts zu gewährleisten, muss es in regelmäßigen Abständen gereinigt werden. Wenden Sie sich in diesem Fall an Ihren Fachhändler.

INNENGERÄT UND BEDIENTAFEL

• Nicht direkt mit Wasser bespritzen.
• Wischen Sie das Gerät mit einem weichen, trockenen Tuch ab.

EXTERNER WASSERFILTER

- Der externe Wasserfilter muss einmal pro Jahr gereinigt werden, da das System bei verstopftem Filter ausfallen kann. Wenden Sie sich hierzu an Ihren Fachhändler.

AUSSENGERÄT

• Luftein- und -austrittsöffnungen nicht verschließen, da dies zu Leistungsverringerungen oder Ausfällen führen kann. Hindernisse sind zu entfernen, um die Luftzufuhr zu gewährleisten.
• Im Winter ist in der Nähe des Außengeräts liegender Schnee zu entfernen, damit die Luftein- und -austrittsöffnungen nicht verschlossen werden.

INSPEKTION

• Um eine optimale Leistung des Geräts zu gewährleisten, müssen in regelmäßigen Abständen Inspektionen des Geräts, des externen Wasserfilters und der Verdrahtung durchgeführt werden. Diese Wartungsarbeiten sollten durch einen autorisierten Kundendienst durchgeführt werden.
• Stellen Sie sicher, dass die Luftein- und -austrittsöffnungen des Außengeräts frei gehalten werden.

LÄNGERE BETRIEBSUNTERBRECHUNG

- Unterbrechen Sie die Stromversorgung.

KRITERIEN FÜR DAS ABSCHALTEN DES GERÄTS

Unter den folgenden Umständen sollten Sie die STROMZUFUHR UNTERBRECHEN und sich an Ihren Fachhändler wenden:
- Ungewöhnliche Betriebsgeräusche.
- Wasser/Fremdkörper sind in die Bedientafel gelangt.
- Wasser tropft aus dem Innengerät.
- Der Sicherungsautomat löst häufig aus.
• Das Stromkabel wird ungewöhnlich warm.

Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion.

SYMPTOM		MÖGLICHE URSACHE
Strömungsgeräusche während des Betriebs.	►	Durch das Gerät strömt Kältemittel.
Nach dem Neustart verzögert sich der Betrieb um einige Minuten.	►	Hierbei handelt es sich um einen Schutzmechanismus des Geräts.
Aus dem Außengerät tritt Wasser oder Dampf aus.	►	Auf den Rohren kann Wasser kondensieren oder verdunsten.
Aus dem Außengerät tritt im Heizbetrieb Dampf aus.	►	Dies kommt vor, wenn der Wärmetauscher des Außengeräts abgetaut wird.
Das Außengerät funktioniert nicht.	►	Wenn sich die Außentemperatur außerhalb des Betriebsbereiches befindet, leitet das Wärmepumpensystem Schutzfunktionen ein.
Die Luft/Wasser-Wärmepumpe schaltet sich aus.	►	Die Wärmepumpe wird durch eine Schutzmaßnahme abgeschaltet, wenn die Wasserrücklauftemperatur unter 18 °C fällt. Zusätzlich wird die Elektro-Zusatzheizung eingeschaltet, solange die Wasserrücklauftemperatur unter 23 °C liegt.
Das System heizt nicht richtig.	►	Wenn zum Heizen gleichzeitig eine Fußbodenheizung und Heizkörper eingesetzt werden, kann es vorkommen, dass die Warmwassertemperatur sinkt und die Heizwirkung von Fußbodenheizung oder Heizkörpern nachlässt.Bei sehr geringen Außentemperaturen ist es möglich, dass die Heizleistung verringert ist.Die Luftein- bzw. -austrittsöffnungen des Außengeräts können durch Schnee verschlossen sein.Bei zu gering eingestellter Warmwasseraustrittstemperatur ist es möglich, dass die erforderliche Heizleistung nicht erreicht wird.
Das System wird nicht sofort warm.	►	Beim Einschalten der Wärmepumpe kann es systembedingt etwas dauern, bis das Wasser erwärmt ist.
Die Elektro-Zusatzheizung wird eingeschaltet, obwohl sie nicht aktiviert ist.	►	Dies ist eine Schutzmaßnahme, welche verhindert, dass der Wärmetauscher im Innengerät beschädigt wird.
Das Gerät geht automatisch in Betrieb, ohne dass eine Timereinstellung vorgenommen wurde.	►	Der Entkeimungstimer wurde eingestellt.

Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden.

SYMPTOM	ZU ÜBERPRÜFEN
Das Gerät kühlt bzw. heizt nicht richtig.	Stellen Sie die Temperatur richtig ein.Ist das Heizkörper- bzw. Kühlgeräteventil geschlossen?Stellen Sie sicher, dass die Luftein- und -austrittsöffnungen des Außengeräts frei sind.
Das Gerät arbeitet laut.	Kontrollieren Sie, ob das Gerät eventuell verkantet eingebaut wurde, oder ob die Abdeckung nicht richtig geschlossen ist.
Das Gerät funktioniert nicht.	Überprüfen Sie, ob der Sicherungsautomat ausgelöst hat.
Die Betriebs-LED leuchtet nicht, oder die Anzeige der Bedientafel ist leer.	Ist die Stromzufuhr unterbrochen oder der Strom ausgefallen?

Die Betriebs-LED blinkt, und auf der Anzeige der Bedientafel wird ein Fehlercode angezeigt.

TIMER
1	2 3 4 5 6
MON TUE WEDTHU FRI SAT SUN
ON	H 10
OFF

Taste für Notheizbetrieb

FORCE

Der Innengeräte-E-Heizstab kann bei einer Störung des Außengeräts als Notheizung verwendet werden. Drücken Sie FORCE, um den Notheizbetrieb einzuschalten.Drücken SieOFF/ON1, um den Notheizbetrieb wieder auszuschalten.Während des Notheizbetriebs sind keine anderen Operationen zulässig.

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.

VOORBEREIDING REGELPANEEL
