BEDIENUNGSANLEITUNG KY-B84BGBXD PANASONIC

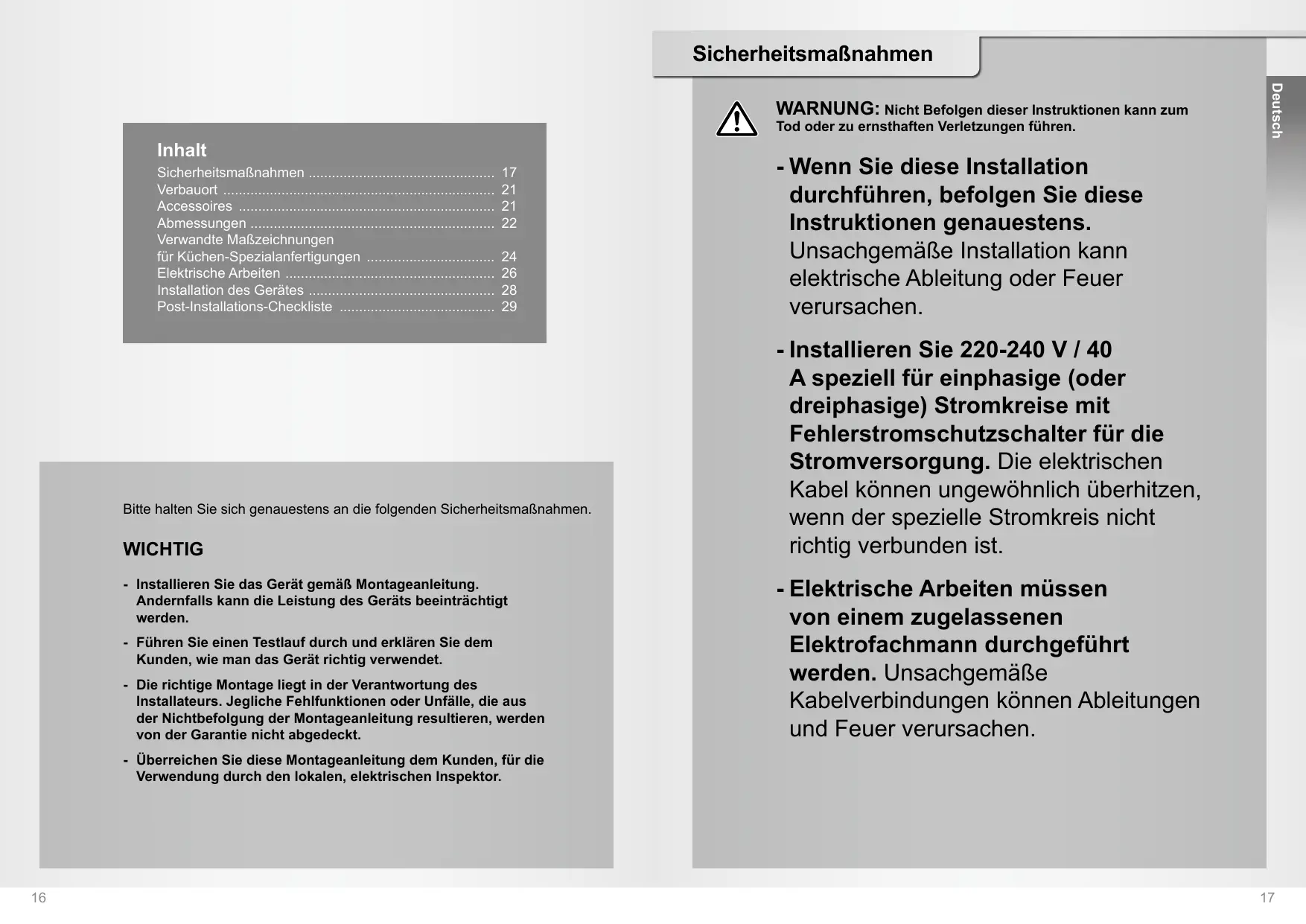

Bitte halten Sie sich genauestens an die folgenden Sicherheitsmaßnahmen. WICHTIG -- Installieren Sie das Gerät gemäß Montageanleitung. Andernfalls kann die Leistung des Geräts beeinträchtigt werden. -- Führen Sie einen Testlauf durch und erklären Sie dem Kunden, wie man das Gerät richtig verwendet. -- Die richtige Montage liegt in der Verantwortung des Installateurs. Jegliche Fehlfunktionen oder Unfälle, die aus der Nichtbefolgung der Montageanleitung resultieren, werden von der Garantie nicht abgedeckt. Deutsch WARNUNG: Nicht Befolgen dieser Instruktionen kann zum --Wenn Sie diese Installation durchführen, befolgen Sie diese Instruktionen genauestens. Unsachgemäße Installation kann elektrische Ableitung oder Feuer verursachen. --Installieren Sie 220-240 V / 40 A speziell für einphasige (oder dreiphasige) Stromkreise mit Fehlerstromschutzschalter für die Stromversorgung. Die elektrischen Kabel können ungewöhnlich überhitzen, wenn der spezielle Stromkreis nicht richtig verbunden ist. --Elektrische Arbeiten müssen von einem zugelassenen Elektrofachmann durchgeführt werden. Unsachgemäße Kabelverbindungen können Ableitungen und Feuer verursachen. -- Überreichen Sie diese Montageanleitung dem Kunden, für die Verwendung durch den lokalen, elektrischen Inspektor.
Sicherheitsmaßnahmen Tod oder zu ernsthaften Verletzungen führen. --Dieses Gerät muss, der elektrischen Gesetzgebung entsprechend, sachgemäß geerdet werden. Der Erdleiter darf nicht mit der Gasleitung, Wasserleitung, der Erde des Blitzableiters und dem Telefon, verbunden werden. Andernfalls kann er, im Fall eines Geräteausfalls oder Isolationsdurchbruchs, einen Elektroschock verursachen. --Lassen Sie die Erdung von einem Elektrofachmann durchführen. Unsachgemäßes Erden kann zu Elektroschock führen. --Bevor Sie die Installation durchführen, stellen Sie sicher, dass Sie den Trennschalter ausschalten. Dies kann Elektroschock verhindern. --Fassen Sie keine Teile mit hoher Temperatur an, wie zum Beispiel die Kochoberflächenplatte.
--Wenn das Stromkabel beschädigt ist, muss es vom Hersteller oder seinem Kundenservice oder einer ähnlich qualifizierten Person ersetzt werden, um eine Gefährdung zu vermeiden. Deutsch WARNUNG:Nicht Befolgen dieser Instruktionen kann zum --Sie sollten das Gerät weder auseinander nehmen noch reparieren oder modifizieren (die Kochoberflächenplatte, zum Beispiel). Dieses Verhalten kann dazu führen, dass das Gerät nicht mehr normal funktioniert und kann in Gefahr resultieren. --Treten Sie nicht auf das Gerät und lassen Sie keine schweren Gegenstände darauf fallen. Risse in der Kochoberflächenplatte können zu Überhitzung, Fehlfunktionen oder Elektroschocks führen. --Um die Integrität der Verbindung zu gewährleisten, müssen die Stromkabel fehlerfrei verbunden sein. Unsachgemäße Kabelverbindungen können Ableitungen und Feuer verursachen.

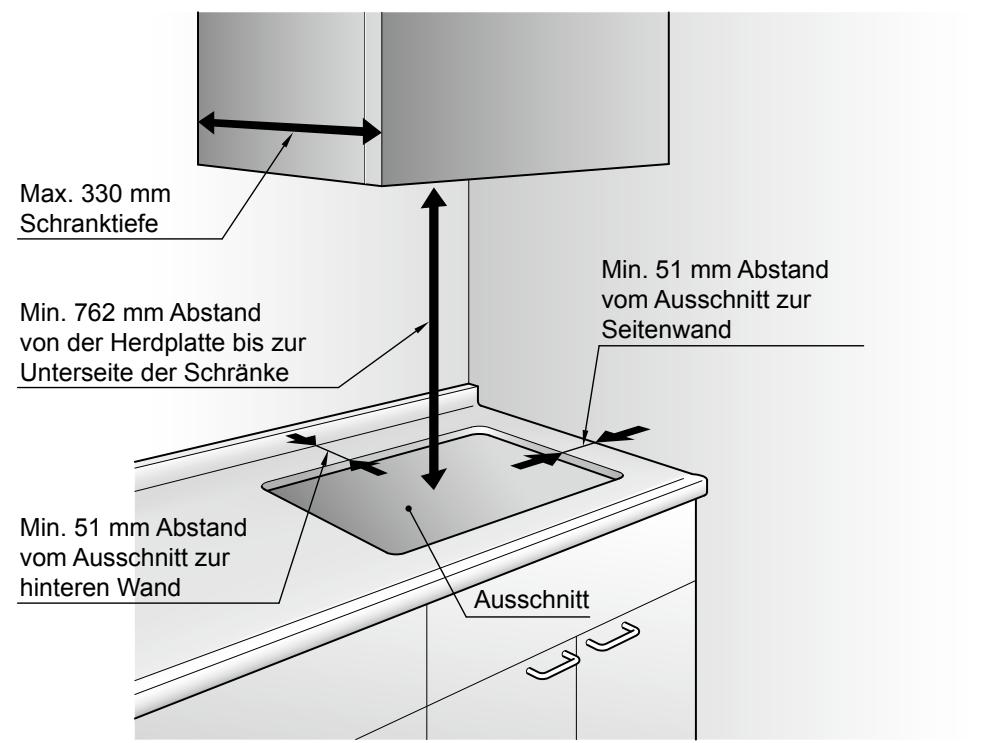

Sicherheitsmaßnahmen Befolgen Sie die Gesetzgebung betreffend der Installation des Gerätes. Verletzungen oder zu Sachschäden führen. --Verwenden Sie hitzebeständige Materialien für die Arbeitsplatte. Verwenden Sie vor allem keine lackierten Materialien, da sie verfärben können. Das Material der Arbeitsplatte sollte eine gleiche oder übersteigende Hitzebeständigkeit aufweisen wie „dekorative HochdruckSchichtpressstoffplatten“. Wenn die Materialien nicht hitzebeständig sind, können sie sich verformen oder ein Feuer verursachen. Deutsch VORSICHT: Nicht Befolgen dieser Instruktionen kann zu Verbauort Max. 330 mm Schranktiefe Min. 51 mm Abstand vom Ausschnitt zur Seitenwand Min. 762 mm Abstand von der Herdplatte bis zur Unterseite der Schränke Min. 51 mm Abstand vom Ausschnitt zur hinteren Wand Ausschnitt Für weitere Details zum Ausschnitt, siehe Seite 25. Accessoires Schelle ( 4 Stück)

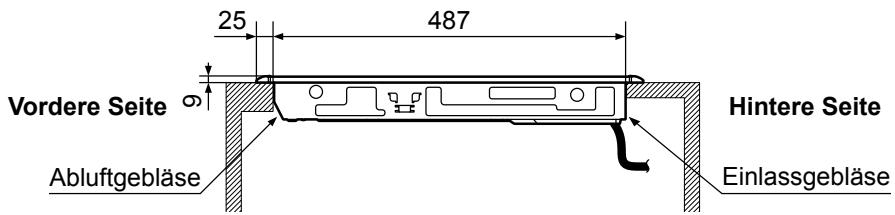

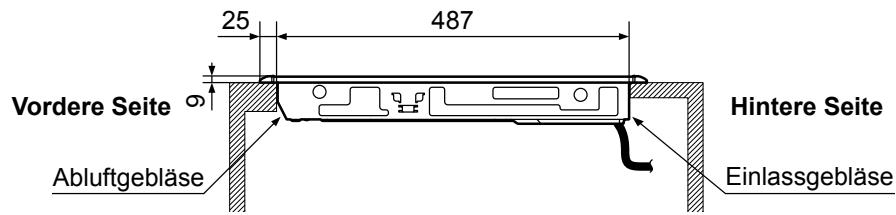

Abluftgebläse ■■ Seitenansicht

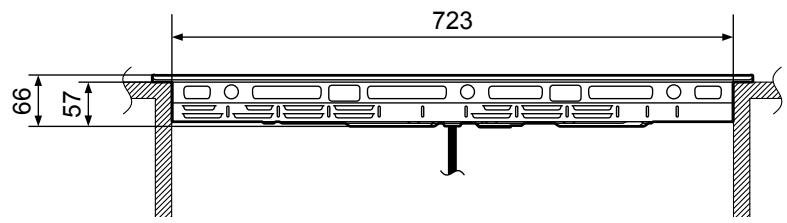

Hintere Seite Einlassgebläse Stromkabellänge: ungefähr 1,2 m (Länge der Ummantelung: ungefähr 1,1 m) Vordere Seite
Hintere Seite Einlassgebläse Stromkabellänge: ungefähr 1,2 m (Länge der Ummantelung: ungefähr 1,1 m)

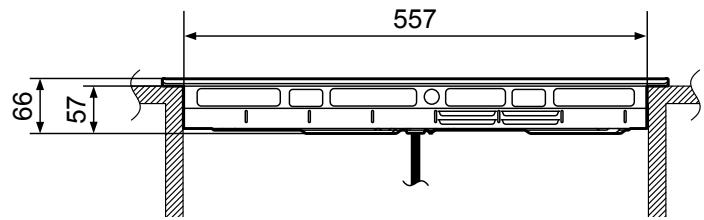

Verwandte Maßzeichnungen für Küchen-Spezialanfertigungen

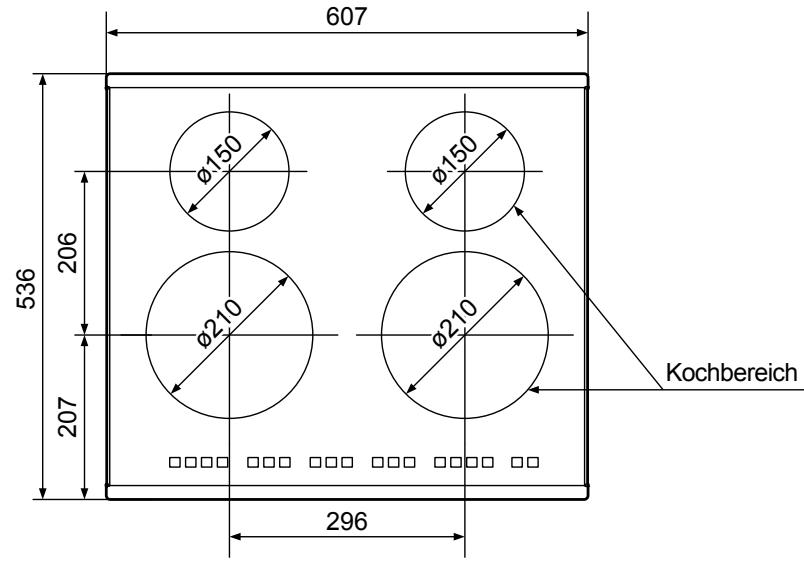

Hintere Seite Trennwand Aufbau der Seitenwand Trennwand Arbeitsplatten-Ausschnitt (Siehe Seite 25.) Aufbau der Seitenwand KY-B64BX / KY-B64BG Min.51 R3 1 Min.51 Aufbau der Seitenwand
Arbeitsplatte vorne Min. 59 Aufbau der Rückseite
Arbeitsplatte vorne Min. 59 Arbeitsplatte vorne Min.600 Aufbau der Rückseite R3 1 Min.600 Min.51 Min.51

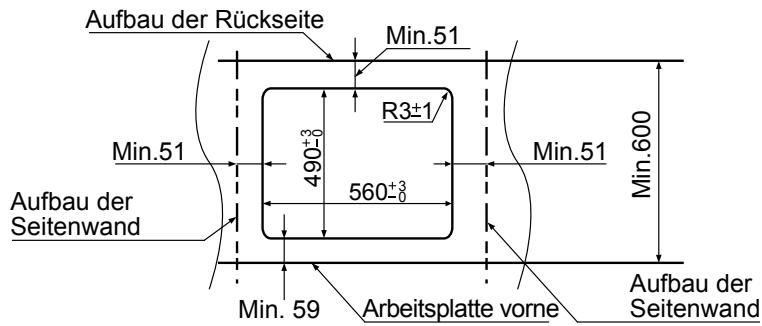

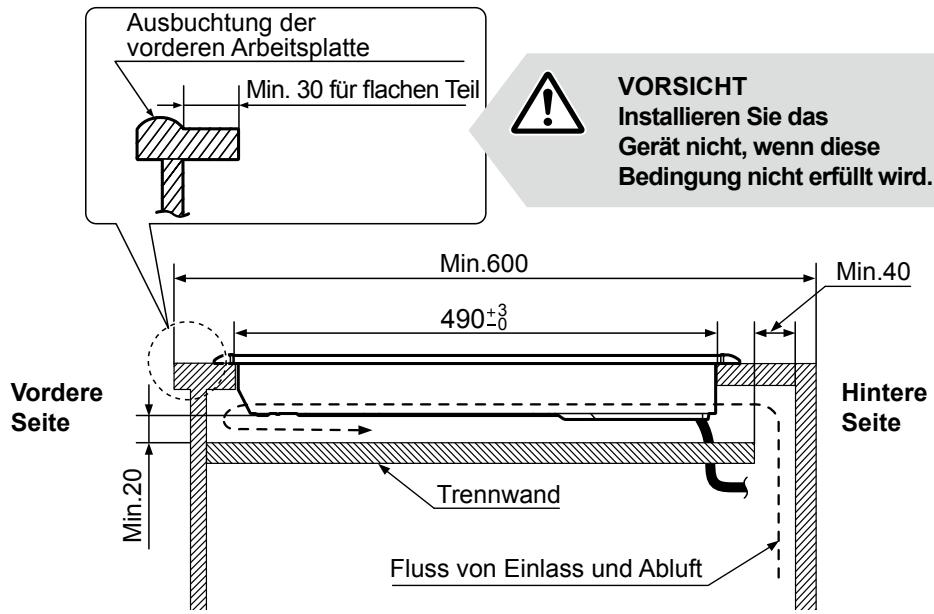

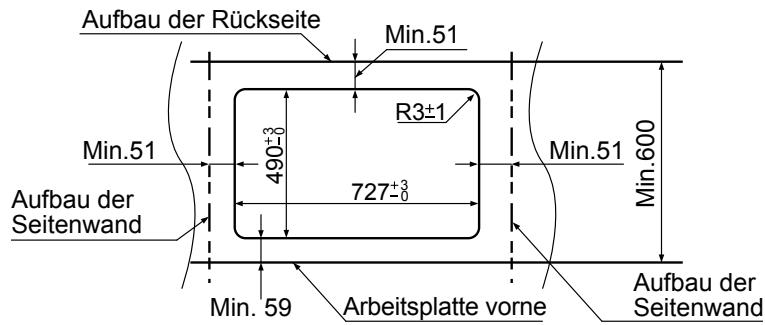

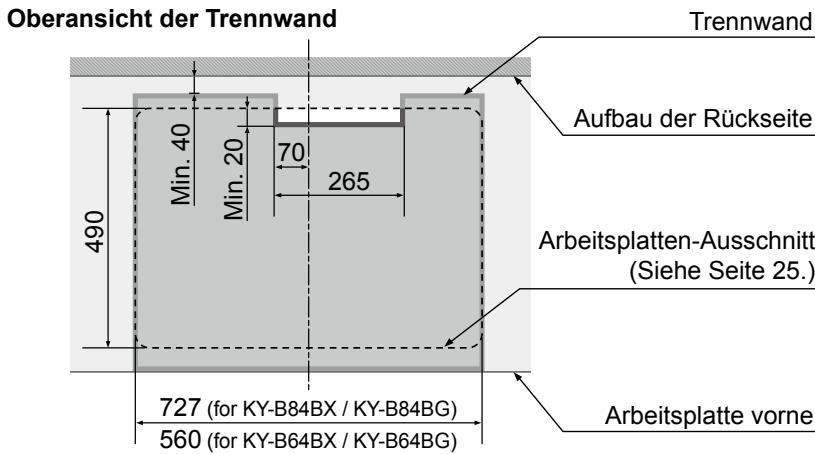

■■ Abmessungen des Arbeitsplatten-Ausschnitts Aufbau der Rückseite Wenn Sie eine Trennwand im Schrank installieren, -- Altief für mindestens 20 mm Zusatzraum unterhalb der Geräteunterseite für Luftzirkulation. -- Erlauben Sie mindestens 40 mm Zusatzraum auf der Rückseite der Trennwand.

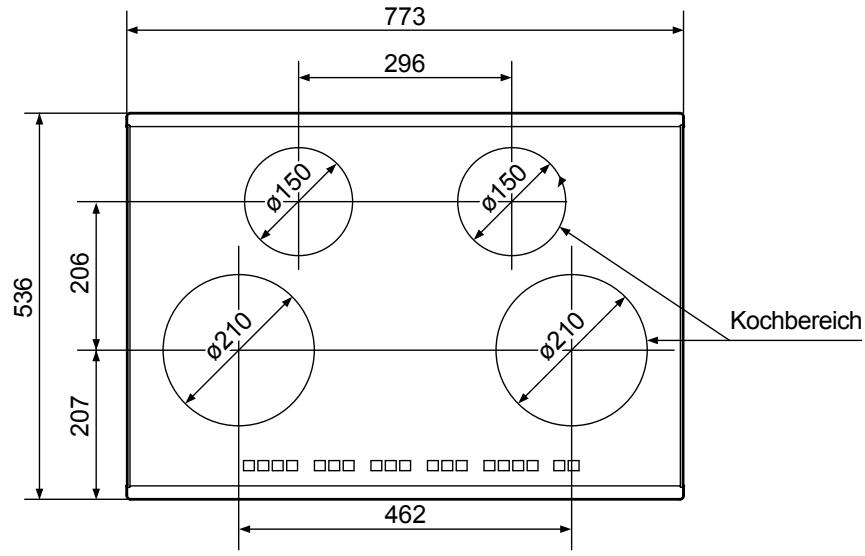

Ofen KY-B84BX / KY-B84BG Fluss von Einlass und Abluft Oberansicht der Trennwand Fluss von Einlass und Abluft
Min.20 Vordere Seite Ofen

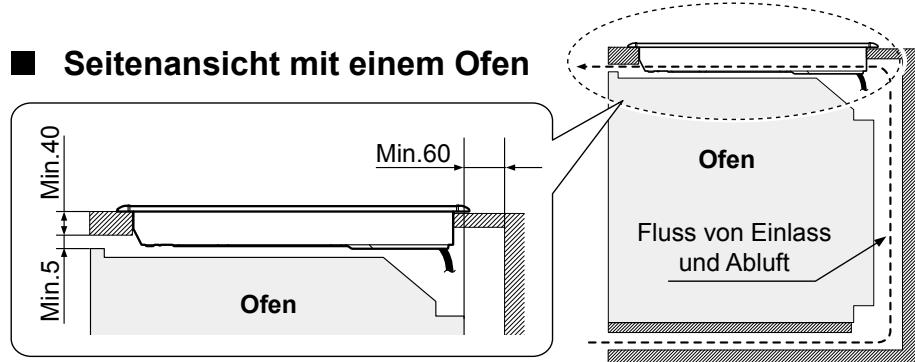

Min.600 ■■ Seitenansicht mit einem Ofen Min.40 VORSICHT Installieren Sie das Gerät nicht, wenn diese Bedingung nicht erfüllt wird. Min. 30 für flachen Teil Min.5 Ausbuchtung der vorderen Arbeitsplatte Wenn Sie die Herdplatte über einem Ofen installieren. -- Erlauben Sie für Panasonic Öfen nur: HL-BT62S / HL-BT62B (Ab Januar 2013) -- Erlauben Sie Zusatzraum für Luftzirkulation, wie unten abgebildet. Deutsch (Maß: mm) ■■ Seitenansicht (Maß: mm) Aufbau der Seitenwand
Elektrische Arbeiten ■■ Elektrische Bedingungen -- Dieses Gerät muss mit der richtigen Spannung und Frequenz gespiesen und mit einer individuellen, richtig geerdeten Verzweigungsleitung, die durch einen Trennschalter oder eine Sicherung geschützt ist, verbunden werden. (Das Leistungsschild befindet sich auf der Unterseite des Geräts.) -- Dieses Gerät ist nicht mit anderen Mitteln für die Verbindungsunterbrechung zur Netzversorgung ausgestattet, da es über eine Kontakttrennung in allen Polen verfügt, die komplette Verbindungsunterbrechungen unter Überspannungskategorie III Bedingungen anbietet. Mittel für die Verbindungsunterbrechung müssen, in Übereinstimmung mit den Verdrahtungsregeln, in der festen Verdrahtung eingearbeitet sein. -- Sie müssen ein Zweileiterkabel und einen einphasigen A.C. 220-240 V, 40 A, 50 Hz elektrisches System. (Es ist auch möglich ein DrehstromVierleitersystem zu verwenden.) Wenn Sie mit einer Aluminiumverdrahtung verbinden, verwenden Sie die richtigen Anschlussstecker, die für Aluminiumverdrahtung genehmigt wurden. -- Fragen Sie die lokalen Stromversorgungsunternehmen nach den in der Region angewandten Codes. Nichtbefolgung der geltenden Codes, bei der Verdrahtung des Gerätes, kann zu gefährlichen Bedingungen führen. -- Zeigen Sie dem Kunden nach der Installation, wo sich der Ausschalter befindet. ■■ Elektrische Verbindungen
1. Stromabschaltung.
Schalten Sie den Strom mit dem Trennschalter aus oder entfernen Sie die Sicherungen zum Zweigstromkreis des Gerätes.
2. Verbinden des Stromkabels.
Verbinden Sie das Stromkabel in Übereinstimmung mit allen geltenden Codes und Verordnungen. -- Einphasige Verbindung (220-240 V ~ 50 Hz) Verbinden Sie die Drähte in Übereinstimmung mit den Instruktionen, die Sie der folgenden Tabelle und dem folgenden Diagramm entnehmen können. Elektrisches Kabel
-- In Übereinstimmung mit den elektrischen Verdrahtungsregeln, arbeiten Sie den Fehlerstromschutzschalter in die elektrische Verdrahtung des Hauses ein. -- Befolgen Sie die Spezifikationen des Fehlerstromschutzschalters folgendermaßen. Nennstrom: 40 A, Nennstrom Empfindlichkeit: 30 mA
Drahtverbindung E: Gelb/Grün (Verbinden Sie mit der Erdklemme) N: Grau und Blau zusammen L: Schwarz und Braun zusammen (Verbinden Sie mit der Leitungsabzweigklemme ) -- Dreiphasige Verbindung (380-415 V 2N~ 50 Hz) Trennen Sie die L-Drähte und verbinden Sie sie in Übereinstimmung mit den Instruktionen, die Sie der folgenden Tabelle und dem folgenden Diagramm entnehmen können. Elektrisches Kabel ■■ Installation des Fehlerstromschutzschalters Deutsch WARNUNG Elektrische Arbeiten müssen von einem zugelassenen Elektrofachmann durchgeführt werden.
Drahtverbindung E: Gelb/Grün (Verbinden Sie mit der Erdklemme) N: Grau und Blau zusammen L1: Schwarz L2: Braun (Verbinden Sie mit der Leitungsabzweigklemme)
1. Befestigen Sie die Schellen an der Haupteinheit
(4 Stellen vorne und hinten). -- Legen Sie das Kissen UP unter die Haupteinheit, wo es als Puffer fungiert, um Beschädigungen der Arbeitsplatte zu vermeiden. -- Passen Sie die Schellengriffe den Löchern auf der Seite der Haupteinheit an und gleiten Sie mit der Schelle von rechts nach links, um sie an der Haupteinheit zu befestigen. Nachdem Sie die Installation beendet haben, überprüfen und markieren Sie die folgenden Einzelheiten. Checkliste Deutsch WARNUNG Nehmen Sie die Kochoberflächenplatte nicht auseinander. Der verbundene Draht könnte locker werden und eine Fehlfunktion verursachen. Überprüft Erscheinung -- Sieht das Gerät nicht so aus, als ob es nach vorne, hinten, links oder rechts gekippt ist? -- Hebt der Rahmen sich nicht ab? -- Ist die Kochoberflächenplatte sauber? Elektrische Arbeiten Kissen UP -- Ist die Stromversorgung einphasig (220-240 V ~) oder dreiphasig (380-415 V 2N~)? -- Wurde die Erdung installiert? -- Wurde der Fehlerstromschutzschalter installiert? Elektrische , um die Stromversorgung
Überprüfung einzuschalten. -- Leuchtet das Hauptstromlicht auf?
2. Betten Sie die Haupteinheit in den Ausschnitt
der Arbeitsplatte ein und halten Sie sie so gerade wie möglich während des Vorgangs. -- Lassen Sie die Einheit nicht auf die Arbeitsplatte fallen. -- Drücken Sie die Oberseite der Haupteinheit hinunter, um sicherzustellen, dass der Rahmen solide auf der Arbeitsplatte aufliegt. -- Stellen Sie sicher, dass die Zwischenräume zwischen der Arbeitsplatte und der unteren Oberfläche des Kochoberflächenrahmens einheitlich sind vorne, hinten, links und rechts. Korrekt
Stromkabels. Siehe Seite 27.
2. Berühren Sie die folgenden Tasten, um die Funktion
jeder IH-Kochplatte zu überprüfen. Blinkt die „7“ -- Linke, vordere Kochplatte (HeizniveauAnzeige)? -- Linke, hintere Kochplatte -- Rechte, vordere Kochplatte -- Rechte, hintere Kochplatte -- Stellen Sie sicher, dass sie nach der elektrischen Prüfung jede IH-Kochplatte und den Hauptstromschalter abschalten. -- Überreichen Sie die Bedienungsanleitung, Montageanleitung und das Garantiezertifikat dem Kunden. Inkorrekt VORSICHT Wenn der Schrank vorne keine Öffnung hat, muss die Verdrahtung vor der Einbettung der Haupteinheit in die Arbeitsplatte, verbunden werden. Ich beglaubige hiermit, dass die Installation vollständig ausgeführt wurde. Unterschrift des Installateurs
