BEDIENUNGSANLEITUNG KY-B64BX PANASONIC

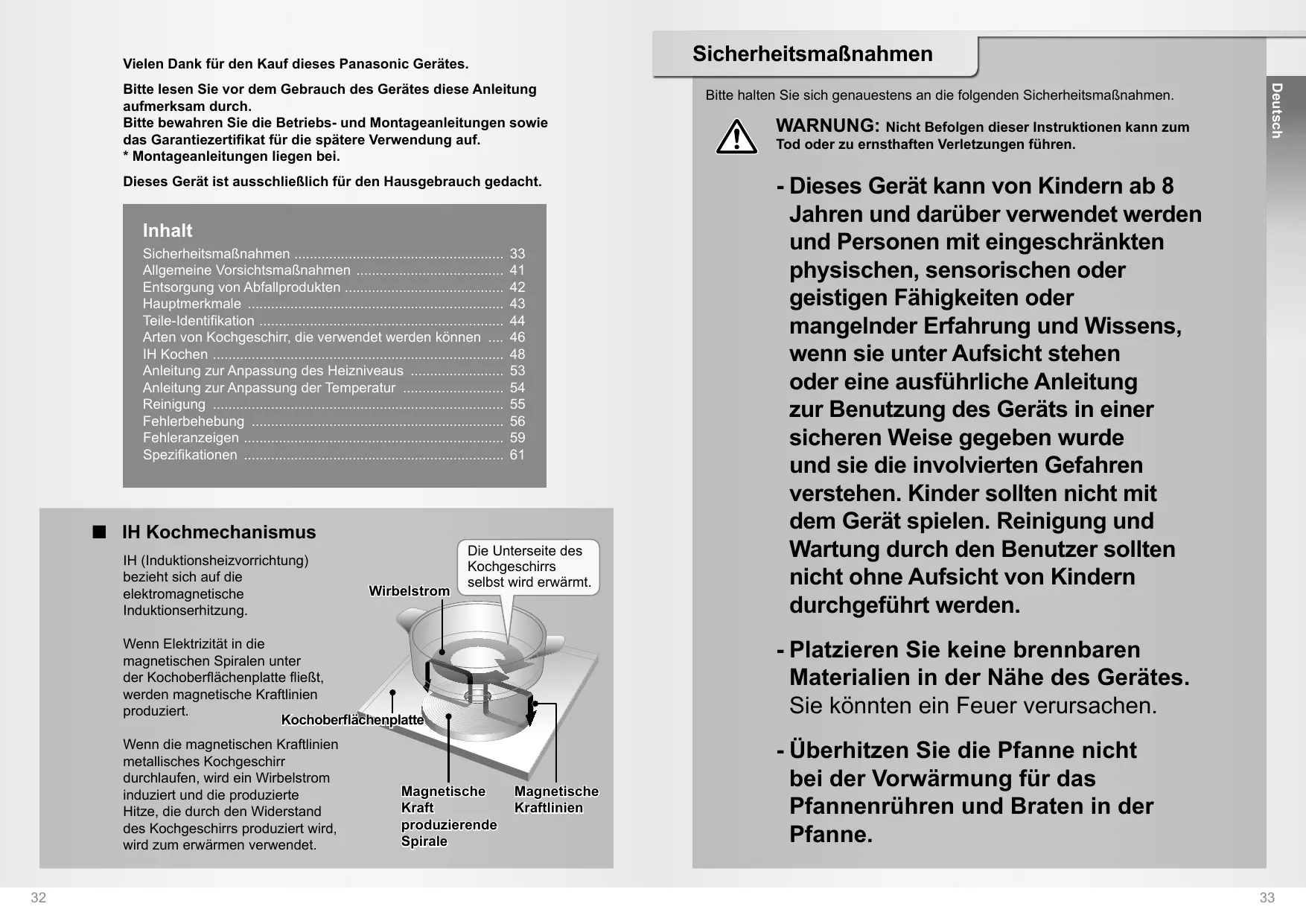

Sicherheitsmaßnahmen Vielen Dank für den Kauf dieses Panasonic Gerätes. Dieses Gerät ist ausschließlich für den Hausgebrauch gedacht. Inhalt Sicherheitsmaßnahmen ...................................................... Allgemeine Vorsichtsmaßnahmen ....................................... Entsorgung von Abfallprodukten ......................................... Hauptmerkmale ................................................................... Teile-Identifikation ................................................................ Arten von Kochgeschirr, die verwendet werden können ..... IH Kochen ............................................................................ Anleitung zur Anpassung des Heizniveaus ......................... Anleitung zur Anpassung der Temperatur ........................... Reinigung ............................................................................ Fehlerbehebung .................................................................. Fehleranzeigen .................................................................... Spezifikationen .................................................................... ■■ IH Kochmechanismus IH (Induktionsheizvorrichtung) bezieht sich auf die elektromagnetische Induktionserhitzung.

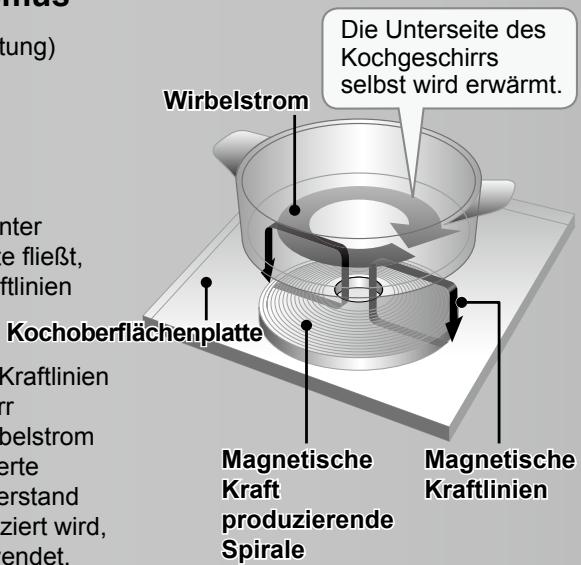

Die Unterseite des Kochgeschirrs selbst wird erwärmt. Bitte halten Sie sich genauestens an die folgenden Sicherheitsmaßnahmen. WARNUNG: Nicht Befolgen dieser Instruktionen kann zum Tod oder zu ernsthaften Verletzungen führen. --Dieses Gerät kann von Kindern ab 8 Jahren und darüber verwendet werden und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissens, wenn sie unter Aufsicht stehen oder eine ausführliche Anleitung zur Benutzung des Geräts in einer sicheren Weise gegeben wurde und sie die involvierten Gefahren verstehen. Kinder sollten nicht mit dem Gerät spielen. Reinigung und Wartung durch den Benutzer sollten nicht ohne Aufsicht von Kindern durchgeführt werden. Wenn Elektrizität in die magnetischen Spiralen unter der Kochoberflächenplatte fließt, werden magnetische Kraftlinien produziert. Kochoberflächenplatte --Platzieren Sie keine brennbaren Materialien in der Nähe des Gerätes. Sie könnten ein Feuer verursachen. Wenn die magnetischen Kraftlinien metallisches Kochgeschirr durchlaufen, wird ein Wirbelstrom induziert und die produzierte Hitze, die durch den Widerstand des Kochgeschirrs produziert wird, wird zum erwärmen verwendet. --Überhitzen Sie die Pfanne nicht bei der Vorwärmung für das Pfannenrühren und Braten in der Pfanne. Magnetische Kraft produzierende Spirale Magnetische Kraftlinien Deutsch Bitte lesen Sie vor dem Gebrauch des Gerätes diese Anleitung aufmerksam durch. Bitte bewahren Sie die Betriebs- und Montageanleitungen sowie das Garantiezertifikat für die spätere Verwendung auf.

• Montageanleitungen liegen bei.

Sicherheitsmaßnahmen Tod oder zu ernsthaften Verletzungen führen. --Beachten Sie die folgenden Warnungen, um die richtige Funktionsweise des IR-Sensors aufrecht zu erhalten. --Stellen Sie sicher, dass das Kochgeschirr den IR-Sensor ( komplett bedeckt. --Wählen und benutzen Sie die linke, vordere IH-Kochplatte mit dem Frittier-Regelsensor ( ) zum Frittieren. Verwenden Sie nicht die andere IH-Kochplatte zum Frittieren. befolgen Sie die Anleitungen betreffend Menge und Tiefe des Öls. Menge: Minimum 200 g (0,22 L) Tiefe: Minimum 1 cm --Wischen Sie das Wasser auf der Kochoberflächenplatte und der Innenund Außenseite des Kochgeschirrs ab. Wenn diese Warnungen nicht beachtet werden, ist es möglich, dass der IRSensor nur eingeschränkt funktioniert und kann die Überhitzung des Öls zur Folge haben und in Feuer resultieren.

--Rühren Sie Flüssigkeiten, wie zum Beispiel Suppe und geschmortes Essen, vor dem Erhitzen. Andernfalls kann es zu Flüssigkeitsspritzer kommen, welche Verbrennungen oder Verletzungen verursachen können oder der Topf könnte von der Kochoberflächenplatte springen und diese beschädigen. Deutsch WARNUNG: Nicht Befolgen dieser Instruktionen kann zum --Berühren Sie nicht die Kochoberflächenplatte oder den -rahmen während oder nach dem Gebrauch. Achten Sie besonders auf das Aufleuchten des HochtemperaturWarnlichts ( ) oder Blinksignale auf den IH-Heizanzeigen. --Üben Sie keinen starken Druck auf die Kochoberflächenplatte aus und lassen Sie keine Dinge darauf fallen. Die Kochoberflächenplatte kann springen und einen Elektroschock verursachen. --Platzieren Sie keine explosiven Objekte, wie zum Beispiel mobile Gasbrenner, Stahlzylinder und Konserven auf oder in der Nähe des Geräts. Wenn sie versehentlich erhitzt werden, können sie explodieren.

Sicherheitsmaßnahmen Tod oder zu ernsthaften Verletzungen führen. --Lassen Sie keine metallischen Objekte, wie zum Beispiel Messer, Gabeln, Löffel, Deckel, Alufolie und -blech, sterilisierbare Beutel, Magnetringe, Uhren oder Accessoires in der Nähe oder auf der Kochoberflächenplatte liegen und fassen Sie das Kochgeschirr während des IH_Heizbetriebs nicht an. Sie können heiß werden und Verbrennungen oder Verletzungen verursachen. --Sie sollten das Gerät weder auseinander nehmen noch reparieren oder modifizieren. Für Reparaturen kontaktieren Sie Ihren Händler, bei dem Sie das Gerät erworben haben. --Verwenden Sie nach dem Gebrauch die Bedienelemente, um das Gerät auszuschalten (Hauptstromschalter) und verlassen Sie sich nicht auf den Topfdetektor (Sicherheitsfunktionen). Wenn das Gerät über einen längeren Zeitraum nicht verwendet wird, schalten Sie den Leistungsschalter aus.

--Im Fall von Fehlfunktion oder Betriebsausfall, stellen Sie die Nutzung des Geräts unverzüglich ein. Schalten Sie den Hauptstromschalter und den Leistungsschalter aus und verständigen Sie den Kundendienst. Andernfalls kann das Zuwiderhandeln zu Rauchbildung, Verbrennungen und Elektroschock führen. Ausfall Beispiele: --Brandgeruch aus dem Geräteinnern wird wahrgenommen. --Wahrnehmung von Elektrizität bei der Berührung der Kochoberflächenplatte und -rahmens. --Kochoberflächenplatte hat Risse. --Das Stromkabel überhitzt. --Die Elektrizität schaltet sich aus, wenn das Stromkabel bewegt wird. Wenn das Stromkabel mit dem Typ-Y Aufsatz beschädigt ist, muss es vom Hersteller oder seinem Kundenservice oder einer ähnlich qualifizierten Person ersetzt werden, um eine Gefährdung zu vermeiden. Deutsch WARNUNG: Nicht Befolgen dieser Instruktionen kann zum --Dieses Gerät muss geerdet werden, um einen Elektroschock oder Feuer zu vermeiden.

Sicherheitsmaßnahmen WARNUNG: Unbeaufsichtigtes Kochen auf einer Herdplatte mit Fett oder Öl kann gefährlich sein und in Feuer resultieren. Versuchen Sie NIE ein Feuer mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme z.B. mit einem Deckel oder einer Löschdecke. WARNUNG: Feuergefahr : Lagern Sie keine Gegenstände auf der Kochoberfläche. WARNUNG: Wenn die Kochoberflächenplatte Risse aufweist, fassen Sie sie nicht an und schalten Sie den Hauptstromschalter ab, um die Möglichkeit eines Elektroschocks zu vermeiden. Für Reparaturen kontaktieren Sie Ihren Händler, bei dem Sie das Gerät erworben haben.

Deutsch WARNUNG: Das Gerät und seine zugänglichen Teile werden heiß während des Gebrauchs. Es sollte darauf geachtet werden, dass Sie die Berührung mit den Heizelementen vermeiden. Kinder unter 8 Jahren sollten fern gehalten werden, außer sie stehen unter kontinuierlichen Überwachung. VORSICHT: Nicht Befolgen dieser Instruktionen kann zu Verletzungen oder zu Sachschäden führen. --Wenn das Öl Rauch abgibt, schalten Sie sofort den Hauptstromschalter ab. Ansonsten kann es Feuer fangen. --Achten Sie auf spritzendes, heißes Öl. Lassen Sie Ihr Gesicht nicht in die Nähe des Kochgeschirrs kommen. Dies kann zu Verbrennungen führen. --Verwenden Sie kein, durch andere Geräte, wie zum Beispiel einen Gasherd, vorgewärmtes Öl. Andernfalls wird das „ÖltemperaturRegelsystem“ nicht richtig funktionieren und kann Feuer verursachen. --Seien Sie extra vorsichtig, wenn Sie die Pfanne mit einer kleinen Menge Öl vorwärmen. Die Pfanne kann überhitzen und beschädigt werden. --Halten Sie das Kochgeschirr stabil. Andernfalls kann es Verletzungen oder Verbrennungen verursachen.

Sicherheitsmaßnahmen --Platzieren Sie kein Papier oder Geschirrtücher unter das Kochgeschirr. Sie können versengt werden durch die Hitze des Kochgeschirrs. --Erhitzen Sie kein leeres Kochgeschirr und überhitzen Sie keine Zutaten. Die Zutaten können verbrennen und das Kochgeschirr kann beschädigt werden. --Verwenden Sie das Gerät nicht für andere Zwecke als zum Kochen. Dies kann zu Überhitzung oder Fehlfunktion führen und in Feuer resultieren. --Wenn Sie ein medizinisches Gerät tragen (wie z.B. einen Herzschrittmacher), konsultieren Sie Ihren Arzt. Der Betrieb des Gerätes kann das medizinische Gerät beeinträchtigen. --Verwenden Sie keinen Dampfreiniger.

--Das Gerät ist nicht dazu vorgesehen, durch einen externen Timer oder ein separates Fernbedienungssystem betrieben zu werden. Deutsch VORSICHT: Nicht Befolgen dieser Instruktionen kann zu Verletzungen oder zu Sachschäden führen. Allgemeine Vorsichtsmaßnahmen -- Das Gerät gibt magnetische Kraftlinien ab. Platzieren Sie nichts, was durch Magnetismus beeinträchtigt werden kann, in der Nähe des Gerätes. -- Radios, Fernseher, Hörgeräte, zum Beispiel, können Störgeräusche aufweisen. -- Automatische Drehkreuzscheine oder Bankkarten zum Beispiel, können gelöscht oder beschädigt werden. -- Verwenden Sie keine anderen IH-Kochgeräte, wie zum Beispiel den Reiskocher oder die mobile Herdplatte, auf der Kochoberflächenplatte. Elektromagnetische Wellen, die von diesen Geräten ausgehen, können das Gerät beschädigen. -- Platzieren Sie keine Gewürze oder Essen in den Schrank unterhalb des Gerätes. Sie können durch die Abhitze verderben. -- Wenn die Kochoberflächenplatte oder -rahmen mit säurehaltigem Essen verunreinigt ist, wie zum Beispiel Essig, Marmelade oder Zitronensaft, wischen Sie sie sofort ab. Andernfalls können die Kochoberflächenplatte oder -rahmen Verfärbungen erleiden. -- Verkratzen Sie den Kochoberflächenrahmen nicht mit der Unterseite des Kochgeschirrs und stellen Sie auch kein heißes Kochgeschirr darauf. Der Kochoberflächenrahmen kann beschädigt werden. -- Stellen Sie kein Wasser oder andere Dinge auf das Bedienfeld. Die Tasten des Bedienfelds können eine Fehlfunktion erleiden. -- Verstopfen Sie die Einlass- oder Abluftöffnung nicht. Die Filterverstopfungs-Erkennung für die Einlass- oder Abluftöffnung könnte aktiviert werden und dadurch die Hauptstromversorgung automatisch abschalten. -- Da das Heizniveau für die vorderen IH-Kochplatten stark ist, überprüfen Sie das Heizniveau häufig und passen Sie es an, falls notwendig.

Entsorgung von Abfallprodukten ■■ Sicher, sauber, höchst effizient Elektro- und & Elektronik-Altgeräten (private Haushalte) Dieses Symbol auf dem Produkt und/oder beiliegende Dokumente bedeuten, dass gebrauchte elektrische und elektronische Produkte nicht mit allgemeinem Haushaltsabfall vermischt werden sollten. Für die richtige Behandlung, Wiederherstellung und Recycling, bringen Sie diese Produkte bitte zu den dafür vorgesehenen Sammelstellen, wo sie gratis akzeptiert werden. Alternativ können Sie in einigen Ländern, beim Kauf eines neuen, gleichwertigen Produkts, Ihr Produkt dem lokalen Händler zurückgeben. Die korrekte Entsorgung dieses Produkts, hilft wertvolle Ressourcen zu schützen und vermeidet potenziale negative Effekte auf die menschliche Gesundheit und die Umwelt, welche sich sonst bemerkbar machen bei unsachgemäßer Abfallbehandlung. Bitte kontaktieren Sie Ihre lokale Behörde für weitere Details über Ihre nächstgelegene, dafür vorgesehene Sammelstelle. Wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls, können Sanktionen,in Übereinstimmung mit den einzelstaatlichen Rechtsvorschriften, verhängt werden. Deutsch ■■ Informationen zur Entsorgung für Anwender von Hauptmerkmale Flammenlos Die flache Kochoberflächenplatte ist einfach zu pflegen Mit effizienter Erhitzung ausgestattet Geeignet für den Privathaushalt Für isolierte Häuser und Inselküchen Umweltfreundlich Keine Kohlendioxid-Abgabe ■■ Informationen zur Entsorgung in anderen Ländern, außerhalb der Europäischen Union Dieses Symbol ist nur in der Europäischen Union gültig. Wenn Sie dieses Produkt wegwerfen wollen, kontaktieren Sie bitte Ihre lokale Behörde oder den Händler vor Ort und fragen Sie nach der korrekten Entsorgungsmethode. ■■ IR-Sensortechnologie von Panasonic IR-Sensor

Der IR-Sensor von Panasonic (Temperaturregelungs-System) reguliert eingestellte Temperaturen durch schnelle Erkennung der Temperaturen auf der Unterseite des Kochgeschirrs und somit ist es einfach köstliches Essen zuzubereiten. -- Brattemperatur-Regelungssensor -- Frittier-Regelungssensor, usw.

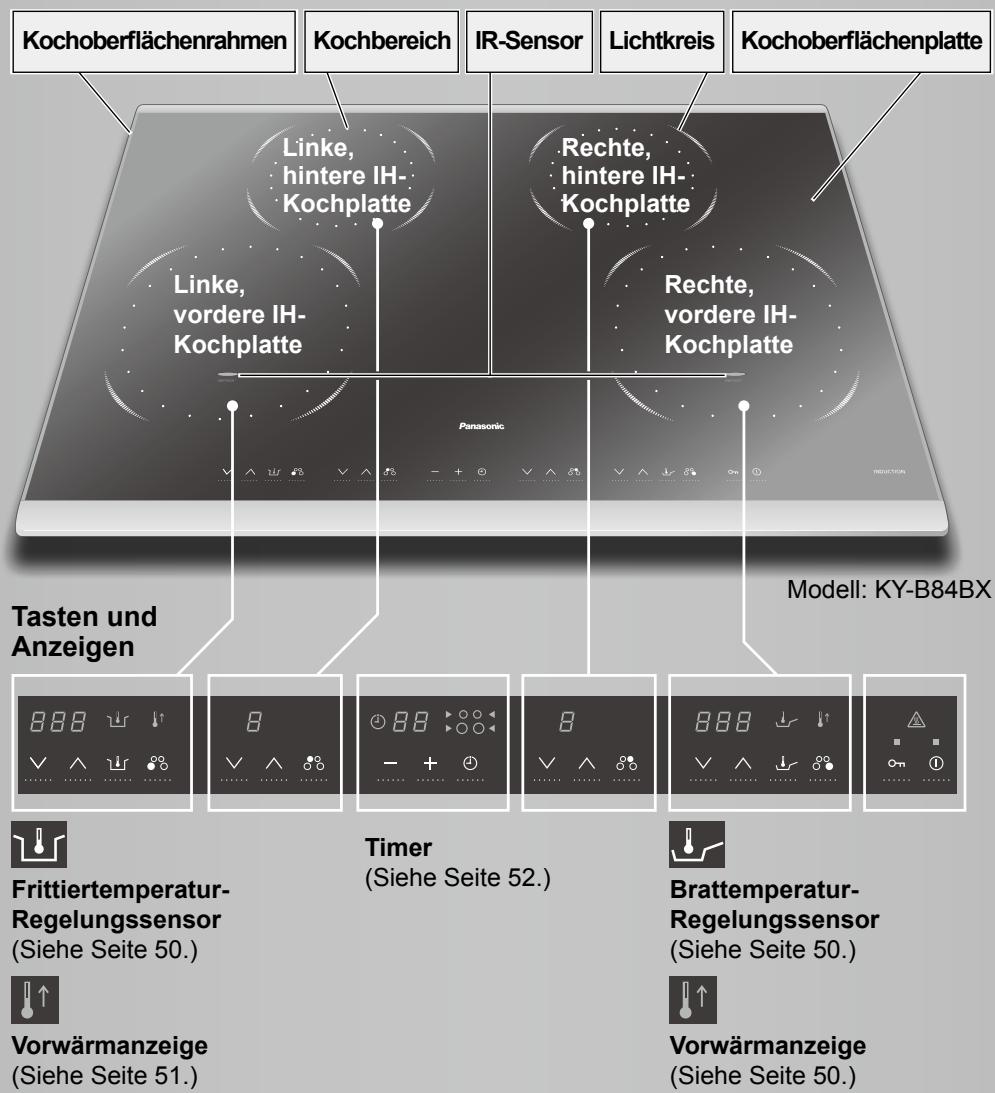

■■ Allgemeine Regler Teile-Identifikation ■■ Haupteinheit und Bedienfeld Kochoberflächenrahmen Kochbereich IR-Sensor Linke, hintere IHKochplatte Linke, vordere IHKochplatte Hauptstromschalter und Licht -- Das Hauptstromlicht leuchtet, wenn der Hauptstrom eingeschaltet ist. -- Wenn 1 Minute ohne Betrieb abgelaufen ist, schaltet sich der Hauptstrom automatisch ab. Rechte, hintere IHKochplatte Kindersicherungs-Taste und Licht -- Die Taste wird verwendet, um alle Heizbetriebe abzuschließen und Missbrauch des Gerätes zu verhindern. -- Nach Einschaltung des Hauptstroms, berühren Sie und halten Sie die Taste für 3 Sekunden. Um sie zu deaktivieren, berühren Sie und halten Sie die Taste nochmals für 3 Sekunden. Timer -- Der Timer kann über das Erhitzungsmenü aller IHKochplatten verwendet werden. -- Der Timer kann nicht für den BrattemperaturRegelungssensor oder den FrittiertemperaturRegelungssensor verwendet werden. -- Für weitere Details, wie man den Timer einstellt, siehe Seite 52. Modell: KY-B84BX Timer (Siehe Seite 52.) Vorwärmanzeige (Siehe Seite 51.) Erhitzungsmenü (Siehe Seite 49.) Bei allen IH-Kochplatten vorhanden.

Kochoberflächenplatte Rechte, vordere IHKochplatte Tasten und Anzeigen FrittiertemperaturRegelungssensor (Siehe Seite 50.) Lichtkreis Deutsch Hohe Temperatur- Warnlicht -- Das Licht leuchtet auf, wenn die Kochoberflächenplatte heiß wird. -- Sogar wenn die Hauptstromversorgung ausgeschaltet ist, leuchtet sie weiter während die Kochoberflächenplatte blinkt auf den Bedienfeldern, immer noch heiß ist und um anzuzeigen, welche IH-Kochplatten heiß sind. ■■ Kochbereiche Kochbereich KY-B84BX / KY-B64BX KY-B84BG / KY-B64BG Vorne : ø210 mm Hinten : ø150 mm Vorne : ø210 mm Hinten : ø150 mm Verwenden Sie weiße, gepunktete Linien als Richtlinie. Verwenden Sie die weiß gedruckten Bereiche als Richtlinien. BrattemperaturRegelungssensor (Siehe Seite 50.) Vorwärmanzeige (Siehe Seite 50.) Lichtkreis (Nur für KY-B84BX / KY-B64BX) Wenn der Hauptstromschalter eingeschaltet ist, leuchten die Lichtkreise blau. Die Lichtkreise leuchten heller, um alle IH-Kochplatten, die verwendet werden.

Arten von Kochgeschirr, die verwendet werden können Kompatibles Kochgeschirr Eisen/Gusseisen Emaille-Eisen Magnetischer Edelstahl (Magnete kleben an der Unterseite.)

• Die Heizkraft ist eventuell bei einigen Edelstahl-Kochgeschirren nicht so stark. Inkompatibles Kochgeschirr -- Aluminium/Kupfer -- Hitzebeständiges Glas -- Keramik und Tonware Form der Unterseite Kompatibles Kochgeschirr Die Unterseite ist flach und liegt gleichmäßig auf der Kochoberflächenplatte auf. Inkompatibles Kochgeschirr Kochgeschirr mit runder Unterseite Kochgeschirr mit Füßen oder Ausbuchtungen Kochgeschirr mit dünner Unterseite

• Verwenden Sie kein Kochgeschirr mit Unterseiten, die 3 mm oder mehr gewölbt sind, da die Sicherheitsfunktionen eventuell nicht richtig aktiviert werden und die Heizkraft vermindert oder das Kochgeschirr mit Kochgeschirr nicht erhitzt werden kann. gewölbter Unterseite Größe (Durchmesser der Unterseite)

Kompatibles Kochgeschirr Für die vorderen IH-Kochplatten: 14,5 cm und darüber Für die hinteren IH-Kochplatten: 12 cm und darüber

• Verwenden Sie Kochgeschirr, das zu der Größe des Kochbereichs passt. VORSICHT -- Erhitzen Sie keine leeren Emaille-Kochgeschirre. Vermeiden Sie das Ansengen des Emaille-Kochgeschirrs während des Kochens. Der Emaille-Mantel kann schmelzen und die Kochoberflächenplatte beschädigen. -- Verwenden Sie keine keramischen oder töneren Kochgeschirre, selbst wenn Sie für Induktionserhitzung vorgesehen sind. -- Je nach Form können einige Keramik- und Tonkochgeschirre beschädigt werden durch die IH-Kochplatte. -- Wenn die IH-Kochplatte eine hohe Temperatur erreicht, wird die Heizkraft kontrolliert, das Heizniveau reduziert und das Kochen wird nicht richtig ausgeführt und beeinträchtigt dadurch die Kochleistung. Und die Erhitzung kann automatisch anhalten wegen den Sicherheitsfunktionen. Deutsch Material HINWEIS Wenn Sie den Frittiertemperatur-Regelungssensor oder BrattemperaturRegelungssensor verwenden, können je nach Typ, Material, Form und Größe der Unterseite des Kochgeschirrs, die folgenden Situationen auftreten. -- Die tatsächliche Öltemperatur unterscheidet sich von der eingestellten Öltemperatur. -- Die Vorwärmzeit dauert länger. -- Das Kochgeschirr wird nicht erhitzt, wegen einer entdeckten Abnormalität. ■■ Wie Sie die Kompatibilität der IH-Kochplatte mit dem Kochgeschirr überprüfen können

1. Platzieren Sie das Kochgeschirr, gefüllt mit etwa

1 Tasse Wasser, auf die IH-Kochplatte.

2. Berühren Sie die Hauptstromtaste, um die

Stromversorgung einzuschalten.

3. Berühren Sie die Taste der gewünschten IHKochplatte und überprüfen Sie die Stromanzeige.

(Im Fall der linken, vorderen IH-Kochplatte) -- Wenn das Kochgeschirr kompatibel ist, bleibt die Stromanzeige erleuchtet. -- Wenn das Kochgeschirr nicht kompatibel ist, blinkt die Stromanzeige.

4. Berühren Sie die Taste aus Schritt 3, um die IH-Kochplatte auszuschalten.

(Im Fall der linken, vorderen IH-Kochplatte)

1. Platzieren Sie das Kochgeschirr in der Mitte der

IH-Kochplatte. -- Für die vorderen IH-Kochplatten, bedecken Sie die IR-Sensoren mit dem Kochgeschirr. -- Für Pfannenrühren oder Braten in der Pfanne, wischen Sie das Wasser auf der Kochoberflächenplatte und der Innen- und Außenseite des Kochgeschirrs ab, so dass die Temperatur auf der Unterseite des Kochgeschirrs korrekt ermittelt werden kann.

• Der IR-Sensor ermittelt und reguliert die Temperaturen auf der Unterseite des Kochgeschirrs. Er verhindert Überhitzung und setzt die Temperatur auf die eingestellte Temperatur zurück, nachdem die Temperatur sich reduziert, wenn Zutaten hinzugefügt werden.

2. Berühren Sie (leichtes Halten) die Hauptstromtaste, um die

Stromversorgung einzuschalten. Wenn 1 Minute ohne Betrieb abgelaufen ist, schaltet sich der Hauptstrom automatisch ab. Wenn dies passiert, schalten Sie den Hauptstrom wieder ein.

3. Führen Sie den gewünschten Arbeitsvorgang aus.

-- Für das Erhitzungsmenü, siehe Seite 49. -- Für das Menü betreffend Braten in der Pfanne, siehe Seite 50. -- Für das Frittiermenü, siehe Seite 50. Sicherheitsfunktionen Die IH-Kochplatte wird automatisch ausgeschaltet, wenn Abnormalitäten ermittelt werden. -- Nicht Erkennen des Topfs, automatisches Abschalten (Siehe Seite 59.) -- Kleines Objekt, automatisches Abschalten (Siehe Seite 59.) -- Leerer Topf, automatisches Abschalten (Siehe Seite 60.) -- AUS-vergessen, automatisches Abschalten (Siehe Seite 56.) Ohne Betrieb wird der Hauptstrom automatisch abgeschaltet. -- Hauptstromschalter, automatisches Abschalten (Siehe Seite 56.) Die Heizkraft wird automatisch reduziert, um Überhitzung zu vermeiden. -- Überhitzungs-Präventionsfunktion(Siehe Seite 57.) Das Licht leuchtet auf, wenn die Kochoberflächenplatte heiß ist. -- Hohe Temperatur- Warnlicht(Siehe Seite 45.) Das Bedienfeld ist abgeschlossen, um Missbrauch des Gerätes zu verhindern. -- Kindersicherung (Siehe Seite 45.)

Für Simmern, Kochen, Erhitzen, Dampfen, Pfannenrühren und Braten in der Pfanne Bei allen IH-Kochplatten vorhanden. Deutsch ■■ Vorbereiten ■■ Erhitzungsmenü WARNUNG -- Rühren Sie Flüssigkeiten vor dem Erhitzen. Andernfalls können Zutaten plötzlich ausbrechen oder der Topf kann von der Kochoberflächenplatte springen und Sie könnten sich verbrennen oder verletzt werden. -- Überhitzen Sie die Pfanne nicht bei der Vorwärmung für das Pfannenrühren und Braten in der Pfanne. VORSICHT Seien Sie extra vorsichtig, wenn Sie die Pfanne mit einer kleinen Menge Öl vorwärmen. Die Pfanne kann überhitzen und beschädigt werden.

1. Berühren Sie die Taste der gewünschten IH-Kochplatte, um mit dem

Erhitzen zu beginnen. (Im Fall der linken, vorderen IH-Kochplatte) Standard-Heizniveau:

2. Berühren Sie die Heizniveau-Taste, um das Heizniveau anzupassen.

(Links: vermindern, rechts: steigern) Es kann auf 18 Stufen angepasst werden. (Siehe Seite 53.) Berühren und halten Sie die Taste, um das Heizniveau schnell zu wechseln.

• Für weitere Details, wie man den Timer einstellt, siehe Seite 52.

3. Berühren Sie die Taste aus Schritt 1, um die IH-Kochplatte

auszuschalten. (Im Fall der linken, vorderen IH-Kochplatte) HINWEIS Wenn das Erhitzen länger als 45 Minuten dauert, benutzen Sie die Timerfunktion, um zu verhindern, dass sich die „AUS-vergessen, automatisches Abschalten - Funktion“ aktiviert. Für weitere Details, wie man den Timer einstellt, siehe Seite 52.

IH Kochen mit dem Brattemperatur-Regelungssensor Bei der rechten, vorderen IH-Kochplatte vorhanden.

1. Berühren Sie die Taste, um den

Brattemperatur-Regelungssensor zu aktivieren. Standard Temperatur: 200 oC

2. Berühren Sie die Taste, um die Temperatur anzupassen.

(Links: vermindern, rechts: steigern) Temperatur-Anpassungsbereich: 140 oC bis 230 oC (Siehe Seite 54.) Die tatsächliche Temperatur auf der Pfannenunterseite kann sich, je nach Pfanne, von der eingestellten Temperatur unterscheiden. Passen Sie die Temperatur mit diesen Tasten an.

3. Wenn die Vorwärmanzeige(

Das Gerät piept. ) verschwindet, fügen Sie Zutaten hinzu. Wenn die rechte, hintere IH-Kochplatte gleichzeitig benutzt wird, wird die Vorwärmzeit länger.

4. Berühren Sie die Taste, um den Brattemperatur-Regelungssensor zu

deaktivieren. HINWEIS Der Timer kann beim „Brattemperatur-Regelungssensor“ nicht verwendet werden. ■■ Frittiermenü mit dem Frittiertemperatur-Regelungssensor Bei der linken, vorderen IH-Kochplatte vorhanden. WARNUNG Beim Frittieren sollten Sie mindestens 200 g Öl verwenden und es sollte wenigstens 1 cm tief sein. Ansonsten kann Feuer ausbrechen.

1. Berühren Sie die Taste, um den

Frittiertemperatur-Regelungssensor einzuschalten. Standard Temperatur: 180 oC

2. Berühren Sie die Taste, um die Temperatur anzupassen.

(Links: vermindern, rechts: steigern) Temperatur-Anpassungsbereich: 140 oC bis 200 oC (Siehe Seite 54.) Die tatsächliche Öltemperatur kann sich, je nach Kochgeschirr, von der eingestellten Öltemperatur unterscheiden. Passen Sie die Temperatur mit diesen Tasten an.

3. Wenn die Vorwärmanzeige(

Das Gerät piept. Deutsch ■■ Menü für Braten in der Pfanne ) verschwindet, fügen Sie Zutaten hinzu.

4. Berühren Sie die Taste, um den Frittiertemperatur-Regelungssensor

auszuschalten. HINWEIS -- Der Timer kann beim „Frittiertemperatur-Regelungssensor“ nicht verwendet werden. -- Der „Frittiertemperatur-Regelungssensor“ und die linke, hintere IHKochplatte können nicht gleichzeitig benutzt werden. Um die korrekte Funktionsweise des FrittiertemperaturRegelungssensors zu bewahren, -- befolgen Sie die Anleitungen betreffend Menge und Tiefe des Öls. Menge: 200 g bis 800 g (0,22 L bis 0,9 L) Tiefe: mindestens 1 cm -- Platzieren Sie das Kochgeschirr in der Mitte der linken, vorderen IHKochplatte. -- Verwenden Sie kein heißes Öl, braunes Öl, trübes Öl oder Öl, das Essensrückstände enthält. -- Beachten Sie den Typ, das Material, die Form und die Größe der Unterseite des Topfs. (Siehe Seite 46.) -- Entfernen Sie alle Verunreinigungen von der Kochoberflächenplatte und der Unterseite des Topfs. -- Kochen Sie nicht, wenn die Kochoberflächenplatte heiß ist. -- Fügen Sie keine Zutaten hinzu bevor die Vorwärmanzeige ( verschwindet. (Das Erhitzen kann aufhören, wenn eine Abnormalität ermittelt wurde.) -- Wenn das Vorwärmen einmal angefangen hat, fügen Sie kein Öl mehr hinzu und bewegen Sie den Topf auch nicht auf eine andere IH-Kochplatte. Um Ölspritzer zu minimieren -- Geben Sie kein Öl in einen Topf, der auf der Innenseite nass ist.

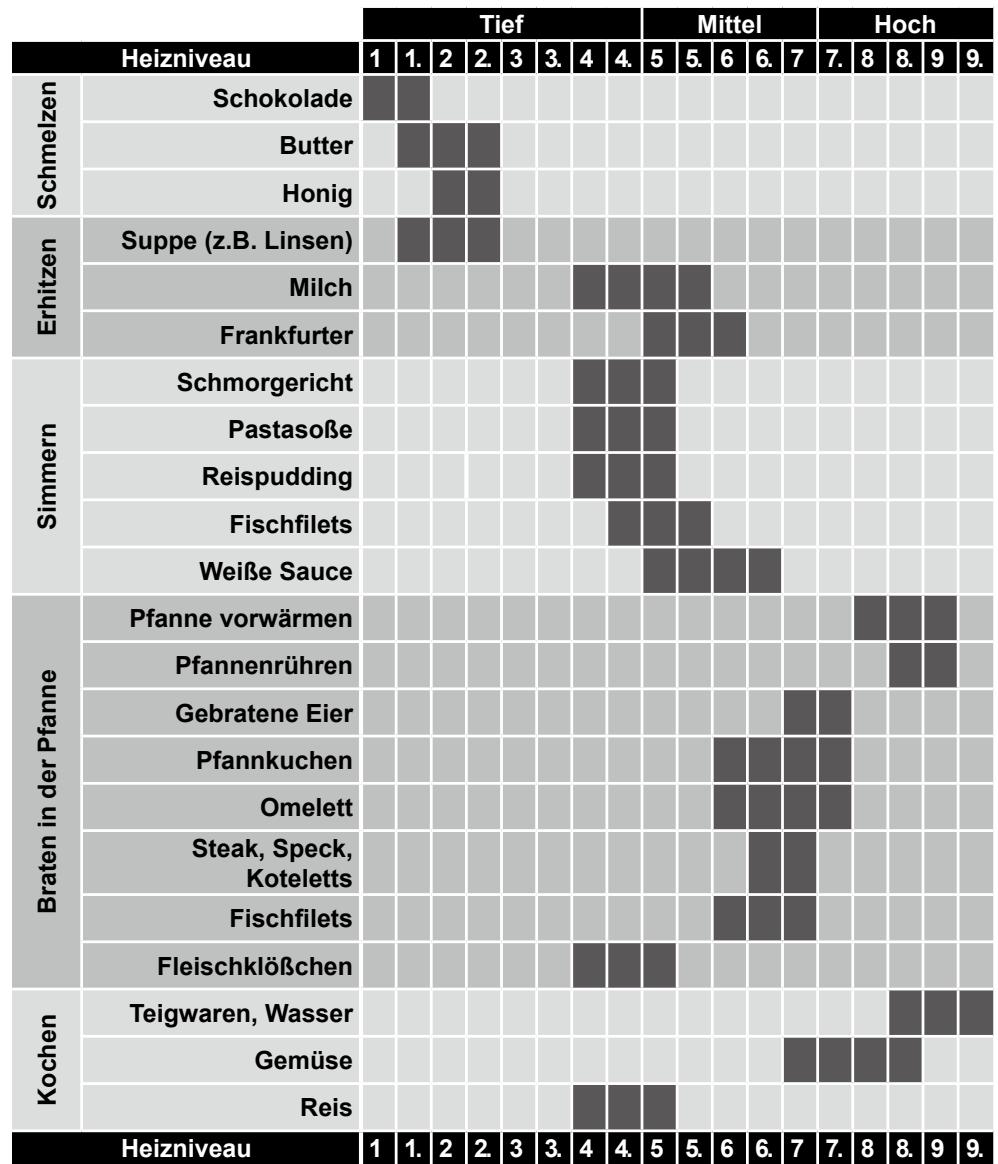

IH Kochen Anleitung zur Anpassung des Heizniveaus Allgemeines Erhitzen

2. Führen Sie die Erhitzungsmenü-Funktion aus.

Für das Erhitzungsmenü, siehe Seite 49.

3. Berühren Sie die Taste, um die IH-Kochplatte auszuwählen.

1. Berühren Sie den Hauptstromschalter, um die Stromversorgung

einzuschalten. Tief Mittel Hoch

Heizniveau Schokolade Butter Honig Suppe (z.B. Linsen) Milch Frankfurter Schmorgericht Simmern Der Timer ist praktisch für das Simmern über einen längeren Zeitraum. Verfügbar für alle IH-Kochplatten, die mit dem Erhitzen begonnen haben. Deutsch ■■ Timer Pastasoße Reispudding Fischfilets Weiße Sauce blinkt, wenn die entsprechende IH-Kochplatte ausgewählt wird. Braten in der Pfanne

4. Berühren Sie die Taste, um die Zeit einzustellen.

Pfanne vorwärmen Pfannenrühren Gebratene Eier Pfannkuchen Omelett Steak, Speck, Koteletts Fischfilets Timer Einstellbereich: 1 Minute bis 99 Minuten -- Berühren und halten Sie die Taste, um die Zeit schnell zu wechseln. -- Bei der ersten Berührung wird die Zeit vermindert von -- Um zu löschen, berühren Sie die Taste bis angezeigt wird. Wenn die Zeit erreicht wird, automatisch aus.

, piept das Gerät und schaltet sich Kochen Fleischklößchen Teigwaren, Wasser Gemüse Reis Heizniveau

• Die Hitzewerte für das Kochgeschirr variieren, seinem Material entsprechend. Überprüfen Sie das Heizniveau häufig und passen Sie es an, falls notwendig.

Anleitung zur Anpassung der Temperatur Reinigung

Pfannkuchen Pfannenrühren Lammkoteletts, Fischfilets Steak, Schweinefleisch, Hühnerfilets Schnitzel Gedünstete Kartoffeln Speck, Würste Gebratene Eier Arme Ritter Vorgeschlagene Menüs Leichte Verunreinigungen: Wischen Sie sie mit einem feuchten Tuch ab. Ölflecken: Frittiertemperatur-Regelungssensor (7 Stufen)

Halten Sie und verwenden Sie das Gerät immer in sauberem Zustand. Wenn Essensspritzer oder Öl auf dem Gerät einbrennen, wird es sehr schwierig sein, sie wieder zu entfernen. ■■ Kochoberflächenplatte und Bedienfeld Omelett Croque-monsieurs (Schinkentoast mit Käse) Burger

VORSICHT -- Vor der Reinigung müssen Sie den Hauptstromschalter ausschalten. Warten Sie bis die Kochoberflächenplatte abgekühlt hat und reinigen Sie sie anschließend. -- Verwenden Sie keinen Dampfreiniger. Wasser kann in die elektrischen Bauteile geraten und eine Fehlfunktion bewirken. Deutsch Brattemperatur-Regelungssensor (5 Stufen)

Croûtons -- Wischen Sie sie mit einem Tuch, das mit verdünntem, neutralen Reinigungsmittel befeuchtet wurde, auf. -- Verwenden Sie keine starken Säuren oder alkalischen Reinigungsmittel, wie zum Beispiel Bleichmittel oder Kunststoffgehäuse-Reinigungsmittel. Sie können Verfärbungen verursachen. Starke Verunreinigungen: Tragen Sie Scheuermilch auf die Kochoberflächenplatte oder das Bedienfeld auf und kratzen Sie alle Verunreinigungen mit einer zerknüllten Plastikfolie ab. Tiefkühlkost Tempura (Scampi, Fisch) Vorgeschlagene Menüs Doughnuts Tempura (Gemüse) Gebratenes Huhn Pilze Selbstgemachte Pommes HINWEIS Vergessen Sie nicht Verunreinigungen von der Unterseite des Kochgeschirrs zu entfernen. Andernfalls werden die Verunreinigungen in die Kochoberflächenplatte eingebrannt. ■■ Kochoberflächenrahmen Wischen Sie Soßenflecken sofort vom Kochoberflächenrahmen ab. Andernfalls können sie später nicht mehr entfernt werden.

Fehlerbehebung Geräusche und Lärm Stromquelle Symptom Mögliche Ursache Die IH-Herdplatte kann nicht AN-geschaltet werden. -- Der Hauptstromschalter wurde nicht AN-geschaltet. Der Hauptstromschalter wurde so konstruiert, dass er nicht einfach anzuschalten ist, wenn er versehentlich berührt wird. Berühren Sie den Hauptstromschalter etwas länger. -- Die „Kindersicherung“ wurde aktiviert. (Siehe Seite 45.) Hauptstromschalter, automatisches Abschalten Wenn 1 Minute ohne Betrieb verstrichen ist, seit der Hauptstromschalter angeschaltet wurde, schaltet die Hauptstromversorgung automatisch ab. Schalten Sie den Hauptstromschalter wieder ein. Der „Frittiertemperatur-Regelungssensor“ und die linke, hintere IH-Kochplatte können nicht gleichzeitig benutzt werden. Die IH-Kochplatte hat sich während der Verwendung automatisch ausgeschaltet. AUS-vergessen, automatisches Abschalten Wenn ungefähr 45 Minuten keine Taste gedrückt wird, während die IH-Kochplatte in Betrieb ist, ertönt ein Signalton (Buzzer) und die IH-Kochplatte wird automatisch ausgeschaltet. Berühren Sie die Taste nochmals.

• Der Timer wird für das Simmern empfohlen. (Siehe Seite 52.) Bedienfeld Symptom Mögliche Ursache Tastenbedienung ist gesperrt. -- Ihre Fingerspitzen sind bedeckt oder sind mit Verbänden eingebunden. -- Sie haben den Arbeitsvorgang durchgeführt während Sie den Griff des Kochgeschirrs gehalten haben. -- Das Bedienfeld ist verunreinigt. Schalten Sie den Hauptstromschalter aus und entfernen Sie alle Fremdkörper. Anschließend schalten Sie den Hauptstromschalter wieder ein.
• Nach dem Kochen entfernen, beim Frittieren. Tasten reagieren, selbst Wasser oder andere Flüssigkeiten könnten sich auf oder um wenn Sie nur die nähere die Tasten befinden. Entfernen Sie sämtliche Flüssigkeiten um die Tasten herum. Umgebung berühren.

Symptom Mögliche Ursache Lärm wird während des Diverse resonante Geräusche können je nach Kochgeschirr Erhitzens vernommen. vernommen werden. Eventuell spüren Sie eine leichte Vibration während Sie den Griff halten und das Kochgeschirr könnte sich leicht bewegen. Dies ist keine Fehlfunktion. Durch Bewegen des Kochgeschirrs lässt sich das Geräusch wahrscheinlich beseitigen. Deutsch Überprüfen Sie die folgenden Informationen bevor Sie Anfragen oder Serviceleistungen anfordern. Wenn das Kochgeschirr während des Erhitzens entfernt wird, kann eventuell ein metallisches Geräusch vernommen werden. Der Lärmpegel der Haupteinheit kann zuund abnehmen. Es handelt sich dabei um das Kühlgebläse im Innern der Haupteinheit. Der Lärmpegel ändert sich je nach Heizniveau und Material, aus dem das Kochgeschirr besteht. (Wenn der Lärmpegel steigt, arbeitet das Gebläse auf Hochbetrieb und verursacht mehr Lärm.) Während das Innere der Haupteinheit noch heiß ist, arbeitet Der Lärm des Gebläse kann selbst nach das Gebläse weiter. (Wenn die Temperatur abnimmt, hört es automatisch auf.) dem Ausschalten des Hauptstromschalters noch vernommen werden. Heizkraft Symptom Mögliche Ursache Die Heizkraft der IH-Kochplatte scheint schwächer zu sein. Überhitzungs-Präventionsfunktion Wenn die Unterseite des Kochgeschirrs überhitzt, zum Beispiel bei zu langem Vorwärmen, wird die Heizkraft automatisch reduziert. Wie auch immer,die Stromanzeige bleibt gleich. (Die Funktion wird beendet, nachdem das Gerät abgekühlt hat.) Kochgeschirr, wie zum Beispiel Keramik- und Tontöpfe werden benutzt und verursachen eine Überhitzung der IH-Kochplatte. Verwenden Sie keine Keramik- oder Tontöpfe, selbst wenn Sie für Induktionserhitzung vorgesehen sind. Wenn verschiedene IHKochplatten gleichzeitig benutzt werden, -- Die Heizkraft nimmt ab. -- Die Stromanzeige wird schwächer. -- Das Heizniveau steigt nicht. Das Heizniveau wird automatisch gesteuert, so dass der gesamte Stromverbrauch die Grenze nicht überschreitet. (Siehe Seite 61.)

• Die Stromanzeige für eine IH-Kochplatte kann von alleine schwächer werden. Sogar nach Berührung wird sie vielleicht nicht stärker und das Gerät kann eventuell piepen.

Fehlerbehebung Fehleranzeigen Menü für Braten in der Pfanne Symptom Mögliche Ursache -- Die Vorwärmzeit dauert zu lange. -- Die tatsächliche Temperatur unterscheidet sich von der eingestellten Temperatur. -- Die Pfanne wurde vom IR-Sensor wegbewegt. -- Die Unterseite der Pfanne oder der Kochoberflächenplatte weisen Verunreinigungen auf. -- Wasser, Öl oder Essen wurde während des Vorwärmens hinzugefügt. -- Die Temperatur auf der Unterseite der Pfanne kann sich je nach Pfannentyp von der eingestellten Temperatur unterscheiden. enn die tatsächliche Temperatur nicht korrekt ist, an. (Siehe passen Sie die Temperatur mit Seite 50.) Frittiermenü

Anzeige Mögliche Ursache -- Die Vorwärmzeit dauert zu lange. -- Die tatsächliche Temperatur unterscheidet sich von der eingestellten Temperatur. -- Der Topf wurde vom IR-Sensor wegbewegt. -- Die Unterseite des Topfs oder die Kochoberflächenplatte ist verunreinigt. -- Mehr als 800 g Öl wurden hinzugefügt. -- Heißes Öl, braunes Öl, trübes Öl oder Öl, das Essensrückstände enthält, wird verwendet. -- Die Öltemperatur kann sich, je nach Typ, Material, Form und Größe der Unterseite des Topfs, von der eingestellten Temperatur unterscheiden oder die Vorwärmzeit kann länger dauern. enn die tatsächliche Öltemperatur nicht korrekt ist, an. (Siehe passen Sie die Temperatur mit Seite 51.) Mögliche Ursache Die Anzeige leuchtet auf oder blinkt -- Es hat Wasser oder Fremdkörper auf oder um das Bedienfeld herum oder Wasser oder Zutaten sind übergekocht. -- Im Fall der linken oder rechten, Entfernen Sie das Wasser oder die vorderen IH-Kochplatte Fremdkörper. (Wenn die IH-Kochplatte abgeschaltet war, führen Sie die Tastenbedienung nochmals aus.) -- Im Fall der linken oder rechten, -- Die Kochoberflächenplatte wurde für 3 Sekunden hinteren IH-Kochplatte oder länger berührt. (Außer Tasten, die das Berühren und Halten für länger als 3 Sekunden erfordern, wie zum Beispiel der schnelle Wechsel des Timers.) Betriebstasten Fehlererkennung Die Anzeige blinkt. Symptom Deutsch Überprüfen Sie für die folgenden Fehleranzeigen die Ursache und behandeln Sie sie. Der Heizbetrieb wird automatisch wieder aufgenommen, nachdem die Ursache beseitigt wurde. Nicht Erkennen des Topfs, automatisches Abschalten Kleine Objekte, automatisches Abschalten

Kein Topf auf der IH-Kochplatte platziert. Der zu erhitzende Topf wurde entfernt. Der Topf steht nicht in der Mitte der IH-Kochplatte. Ein inkompatibler Topf wird verwendet. (Siehe Seite 46.) -- Ein metallisches Küchenwerkzeug, wie zum Beispiel ein Messer oder ein Löffel, befindet sich auf der Kochoberflächenplatte. Wenn sie nicht entfernt werden, erlöscht das Anzeigefeld nach einer Minute und anschließend schaltet sich die Stromversorgung aus.

• Es kann sein, dass der IR-Sensor in einer sehr hellen Umgebung nicht funktioniert und es kann sein, dass nicht blinkt, selbst wenn kein Topf auf der IH-Kochplatte steht. tellen Sie die IH-Kochplatte ab und dann wieder an.

Fehleranzeigen Anzeige Mögliche Ursache -- Das Einlass- oder Abluftgebläse ist verstopft. -- Schmutz hat sich im Einlass- oder Abluftgebläse angesammelt. Filterverstopfungs-Erkennung Entfernen Sie alle Blockaden. (für den Filter des Einlassgebläse oder Abluftgebläse) -- Im Fall der linken oder rechten, Ein leerer Topf wurde erhitzt.

• Die Zeit, die die IH-Kochplatten brauchen, um vorderen IH-Kochplatte abzuschalten, variiert je nach Topftyp.
• Diese Funktion wird je nach Topftyp möglicherweise nicht richtig aktiviert oder das Heizniveau ist tief. -- Im Fall der linken oder rechten, Geben Sie die Zutaten in den Topf und berühren hinteren IH-Kochplatte Sie die Taste nochmals. Leerer Topf, automatisches Abschalten Ungeeigneter Topf, automatisches Abschalten (zum Frittieren) Rutschender Topf, automatisches Abschalten (zum Frittieren)
• Sie können auch die Sie können auch die Wenn beim Frittieren das Öl versehentlich mit dem „Erhitzungsmenü“ statt dem „Frittiermenü“ vorgewärmt wurde. -- Einige Töpfe sind je nach Typ, Material, Form und Größe der Unterseite des Topfs, inkompatibel. (Siehe Seite 46.) -- Mehr als 800 g Öl wurden hinzugefügt. -- Der Topf ist nicht in der richtigen Position. -- Mehr als 800 g Öl wurden hinzugefügt. -- Zutaten wurden hinzugefügt während die Vorwärmanzeige angezeigt wurde. Nach der Behandlung des Fehlers, können Sie die Taste wieder berühren, um das Vorwärmen fortzusetzen. Fehler mit und oder Fehler mit löschen. Wenn Sie die oben genannten Probleme nicht lösen können oder irgendwelche Fehler erscheinen, kontaktieren Sie den Kundenservice. Schalten Sie den Hauptstromschalter und den Trennschalter aus und kontaktieren Sie den Händler, bei dem Sie das Gerät erworben haben oder den Kundendienst für Details betreffend der zweistelligen Nummer, die auf ein „H“ folgen. HINWEIS Beim Kundendienst: Beziehen Sie sich auf das Garantiezertifikat.

Spezifikationen KY-B84BX Stromversorgung KY-B84BG

Standby-Leistung Konsum (ungefähr) Gewicht (ungefähr) Lichtkreis KY-B64BG Einphasig: 220-240 V ~ 50 Hz Dreiphasig: 380-415 V 2N ~ 50 Hz Stromkonsum Abmessungen (ungefähr) KY-B64BX Deutsch Überprüfen Sie für die folgenden Fehleranzeigen die Ursache und behandeln Sie sie. Anschließend berühren Sie die Taste der vorderen rechten oder vorderen linken IH-Kochplatte ( oder um eine Fehleranzeige zu löschen. 0,2 W

• Wenn die Stromversorgung aus ist W 773 / T 536 / H 66 mm W 607 / T 536 / H 66 mm 15,6 kg 15,5 kg 13,5 kg 13,4 kg Inbegriffen Nicht inbegriffen Inbegriffen Nicht inbegriffen Maximales Heizniveau

18-Stufen Anpassung Anpassung des 18-Stufen Anpassung Heizniveaus (ungefähr) Gleichwertig mit 70 W bis 3.300 W Gleichwertig mit 50 W bis 1.800 W Frittiertemperatur Anpassung (ungefähr) Temperaturanpassung für das Braten in der Pfanne (ungefähr) Kochtimer 7-Stufen Anpassung 140 °C bis 200 °C

5-Stufen Anpassung 140 °C bis 230 °C

1 Minute bis 99 Minuten Wenn sich die IH-Kpochplatten in der gleichen Gruppe befinden, z.B. rechte, vordere und rechte, hintere IHKochplatte oder die linke, vordere und die linke, hintere IH-Kochplatte und gleichzeitig benutzt werden, wird die Heizkraft der IH-Kochplatten, um den gesamten Stromkonsum zu beschränken, wie folgt reguliert. -- Die Stromanzeige wechselt nicht, aber die Heizkraft lässt nach. -- Das Heizniveau wird automatisch um eine oder mehrere Stufen reduziert. -- Die Heizkraft kann nicht gesteigert werden. Wenn hohe Heizniveaus benötigt werden, verwenden Sie die vorderen und hinteren Kochplatten nicht gleichzeitig oder reduzieren Sie das Heizniveau von einem der IHKochplatten in derselben Gruppe. Linke IHRechte IHKochplatten Kochplatten Gruppe Gruppe
