| Produkttyp | Induktionskochfeld |
| Marke | Panasonic |
| Modell | KY-B64BXBXD |
| Anzahl der Kochzonen | 4 Kochzonen |
| Abmessungen des Kochfelds (B x T x H) | 607 x 536 x 66 mm |
| Einbaumaße (B x T) | 560 x 490 mm |
| Nettogewicht | ca. 12 kg |
| Stromversorgung | 220-240 V ~, 40 A, 50 Hz (einphasig oder dreiphasig 2N~) |
| Maximale Gesamtleistung | ca. 7,2 kW |
| Bedienungsart | Touch-Bedienung |
| Hauptfunktionen | 9 Leistungsstufen, automatische Abschaltung, Kindersicherung, Restwärmeanzeige |
| Oberflächenmaterial | Glaskeramik |
| Pflege und Reinigung | Mit einem weichen Tuch und einem Glaskeramikreiniger reinigen. Keine Scheuermittel verwenden. |
| Sicherheit | Fehlerstromschutzschalter 30 mA erforderlich, Erdung obligatorisch, Überhitzungsschutz |
| Installation | Durch einen qualifizierten Elektriker. Mindestabstand von 762 mm zwischen Kochfeld und Oberschränken. |
| Ersatzteile | Spannschellen im Lieferumfang (4 Stück). Für andere Teile wenden Sie sich an den Panasonic-Kundendienst. |
| Reparierbarkeit | Nicht selbst zerlegen. Lassen Sie Reparaturen von einem autorisierten Fachmann durchführen. |
| Garantie | Siehe beiliegende Garantieurkunde. |
Häufig gestellte Fragen - KY-B64BXBXD PANASONIC
Benutzerfragen zu KY-B64BXBXD PANASONIC
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Kochfeld kostenlos im PDF-Format! Finden Sie Ihr Handbuch KY-B64BXBXD - PANASONIC und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. KY-B64BXBXD von der Marke PANASONIC.

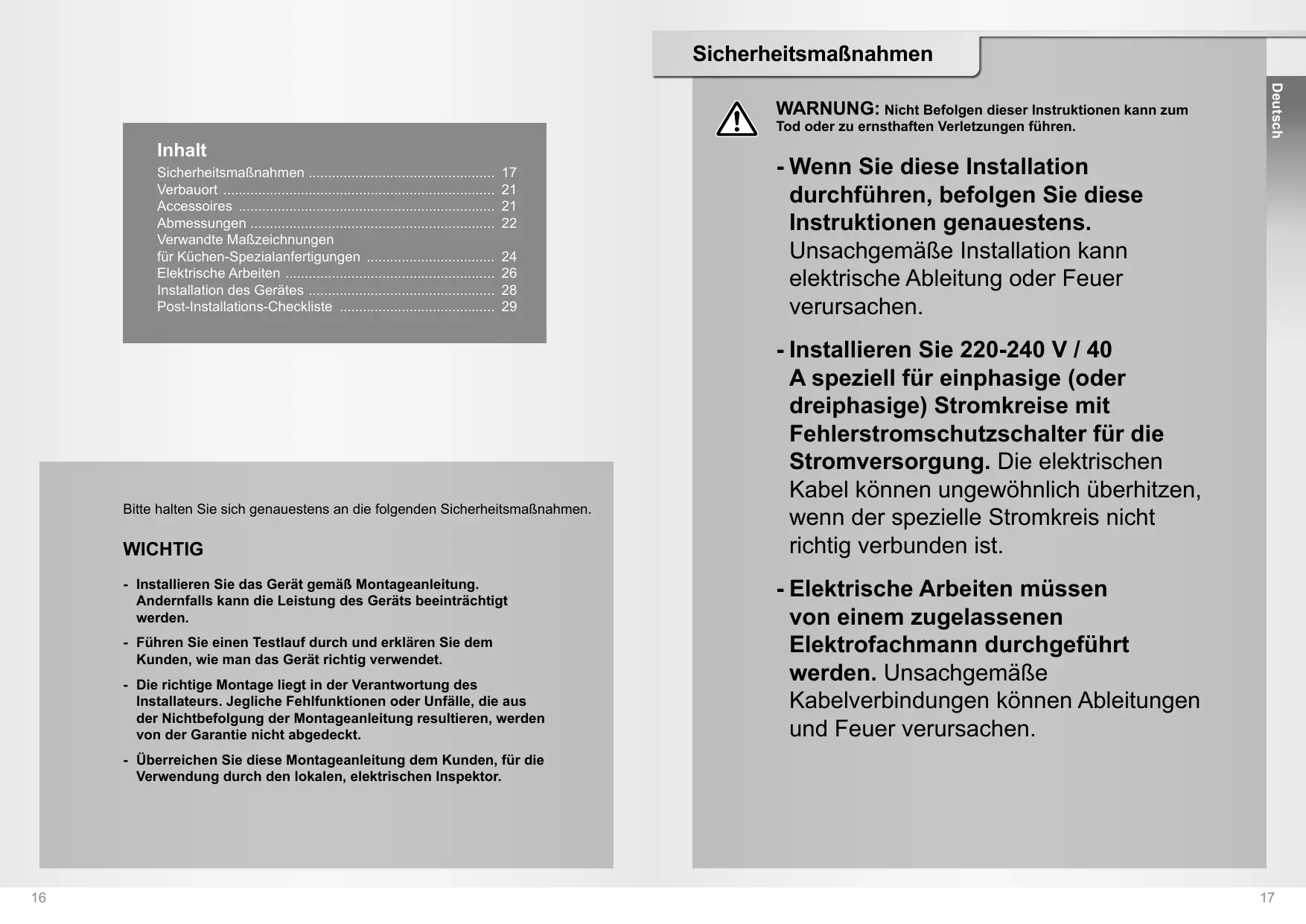

BEDIENUNGSANLEITUNG KY-B64BXBXD PANASONIC
Sicherheitsmaßnahmen 17
Verbauort 21
Accessoires 21
Abmessungen 22
Verwandte Maßzeichnungen
für Küchen-Spezialanfertigungen 24
Elektrische Arbeiten 26
Installation des Gerätes 28
Post-Installations-Checkliste 29
Bitte halten Sie sich genauestens an die folgenden Sicherheitsmaßnahmen.
WICHTIG
- Installieren Sie das Gerät gemäß Montageanleitung. Andernfalls kann die Leistung des Geräts beeinträchtigt werden.
- Führen Sie einen Testlauf durch und erklären Sie dem Kunden, wie man das Gerät richtig verwendet.
- Die richtige Montage liegt in der Verantwortung des Installateurs. Jegliche Fehlfunktionen oder Unfälle, die aus der Nichtbefolgung der Montageanleitung resultieren, werden von der Garantie nicht abgedeckt.
- Überreichen Sie diese Montageanleitung dem Kunden, für die Verwendung durch den lokalen, elektrischen Inspektor.

WARNUNG: Nicht Befolgen dieser Instruktionen kann zum Tod oder zu ernsthaften Verletzungen führen.
- Wenn Sie diese Installation durchführen, befolgen Sie diese Instruktionen genauestens.
Unsachgemäße Installation kann elektrische Ableitung oder Feuer verursachen. - Installieren Sie 220-240 V / 40 A speziell für einphasige (oder dreiphasige) Stromkreise mit Fehlerstromschutzschalter für die Stromversorgung. Die elektrischen Kabel können ungewöhnlich überhitzen, wenn der spezielle Stromkreis nicht richtig verbunden ist.
- Elektrische Arbeiten müssen von einem zugelassenen Elektrofachmann durchgeführt werden. Unsachgemäße Kabelverbindungen können Ableitungen und Feuer verursachen.

WARNUNG: Nicht Befolgen dieser Instruktionen kann zum Tod oder zu ernsthaften Verletzungen führen.
- Dieses Gerät muss, der elektrischen Gesetzgebung entsprechend, sachgemäß geerdet werden. Der Erdleiter darf nicht mit der Gasleitung, Wasserleitung, der Erde des Blitzableiters und dem Telefon, verbunden werden. Andernfalls kann er, im Fall eines Geräteausfalls oder Isolationsdurchbruchs, einen Elektroschock verursachen.
- Lassen Sie die Erdung von einem Elektrofachmann durchführen. Unsachgemäßes Erden kann zu Elektroschock führen.
- Bevor Sie die Installation durchführen, stellen Sie sicher, dass Sie den Trennschalter ausschalten. Dies kann Elektroschock verhindern.
-
Fassen Sie keine Teile mit hoher Temperatur an, wie zum Beispiel die Kochoberflächenplatte.
-
Wenn das Stromkabel beschädigt ist, muss es vom Hersteller oder seinem Kundenservice oder einer ähnlich qualifizierten Person ersetzt werden, um eine Gefährdung zu vermeiden.
- Sie sollten das Gerät weder auseinander nehmen noch reparieren oder modifizieren (die Kochoberflächenplatte, zum Beispiel). Dieses Verhalten kann dazu führen, dass das Gerät nicht mehr normal funktioniert und kann in Gefahr resultieren.
- Treten Sie nicht auf das Gerät und lassen Sie keine schweren Gegenstände darauf fallen. Risse in der Kochoberflächenplatte können zu Überhitzung, Fehlfunktionen oder Elektroschocks führen.
- Um die Integrität der Verbindung zu gewährleisten, müssen die Stromkabel fehlerfrei verbunden sein. Unsachgemäße Kabelverbindungen können Ableitungen und Feuer verursachen.

VORSICHT: Nicht Befolgen dieser Instruktionen kann zu Verletzungen oder zu Sachschäden führen.
- Verwenden Sie hitzebeständige Materialien für die Arbeitsplatte. Verwenden Sie vor allem keine lackierten Materialien, da sie verfärben können. Das Material der Arbeitsplatte sollte eine gleiche oder übersteigende Hitzebeständigkeit aufweisen wie „dekorative Hochdruck-Schichtpressstoffplatten“. Wenn die Materialien nicht hitzebeständig sind, können sie sich verformen oder ein Feuer verursachen.

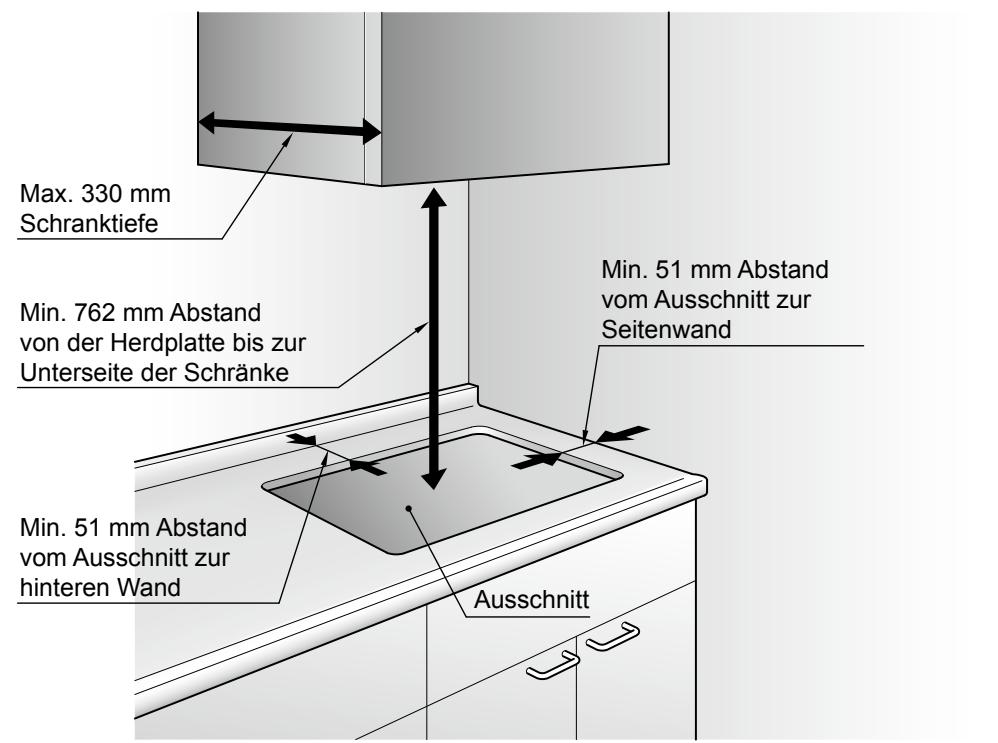

Verbauort
Befolgen Sie die Gesetzgebung betreffend der Installation des Gerätes.
Accessoires
Schelle

(4 Stück)
KY-B84BX / KY-B84BG

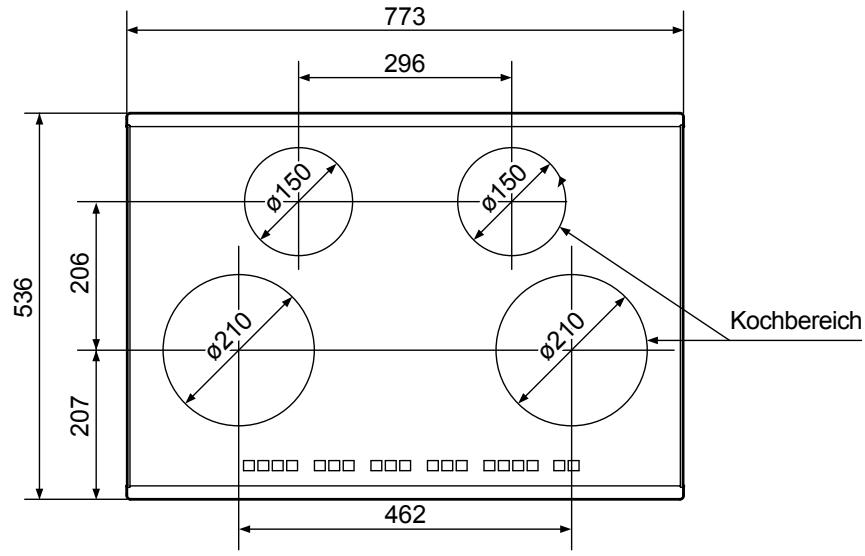

Oberansicht


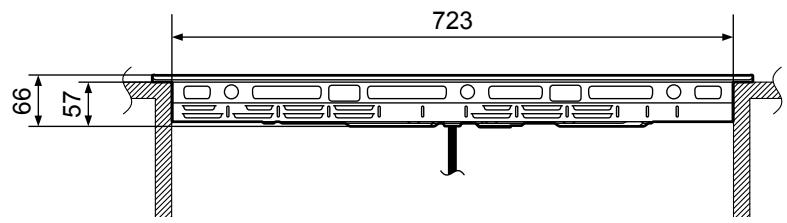

773 296 536 206 207 462 Ø150 Ø150 Ø210 Ø210 KochbereichVorderansicht


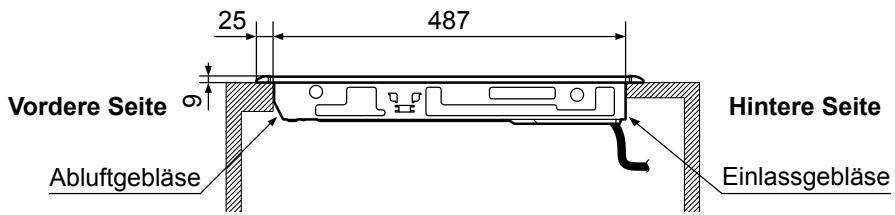

723 66 57■ Seitenansicht
KY-B64BX / KY-B64BG

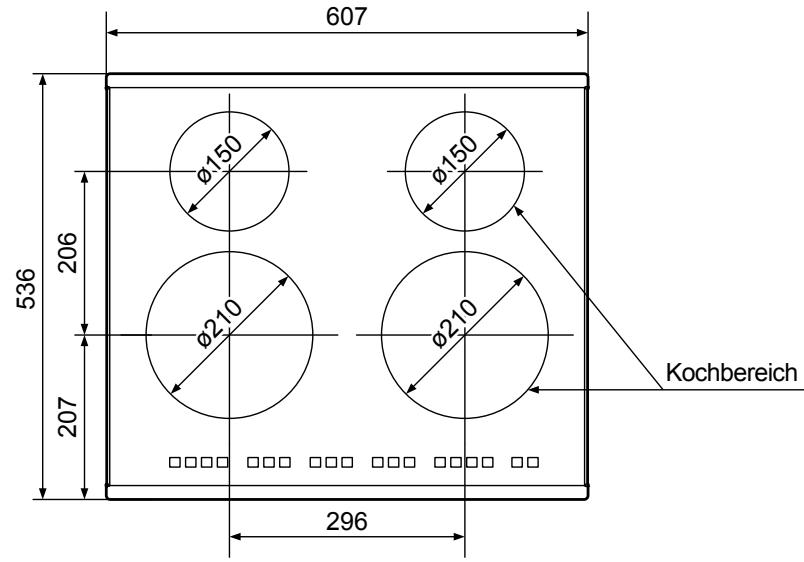

Oberansicht


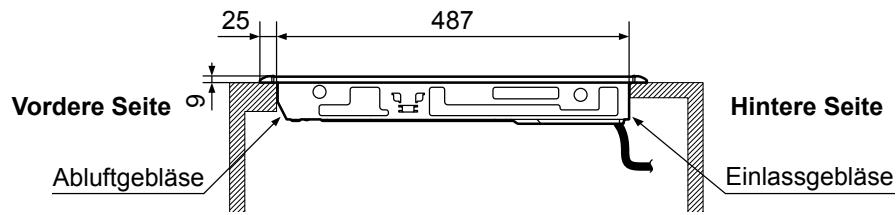

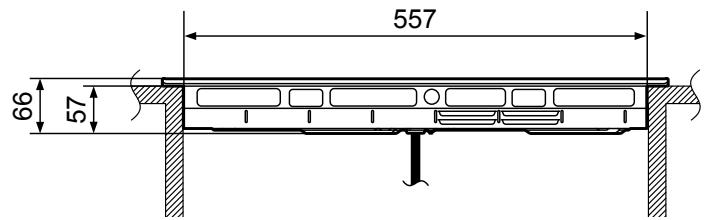

557 66 57■ Seitenansicht
Verwandte Maßzeichnungen für Küchen-Spezialanfertigungen
(Maß: mm)

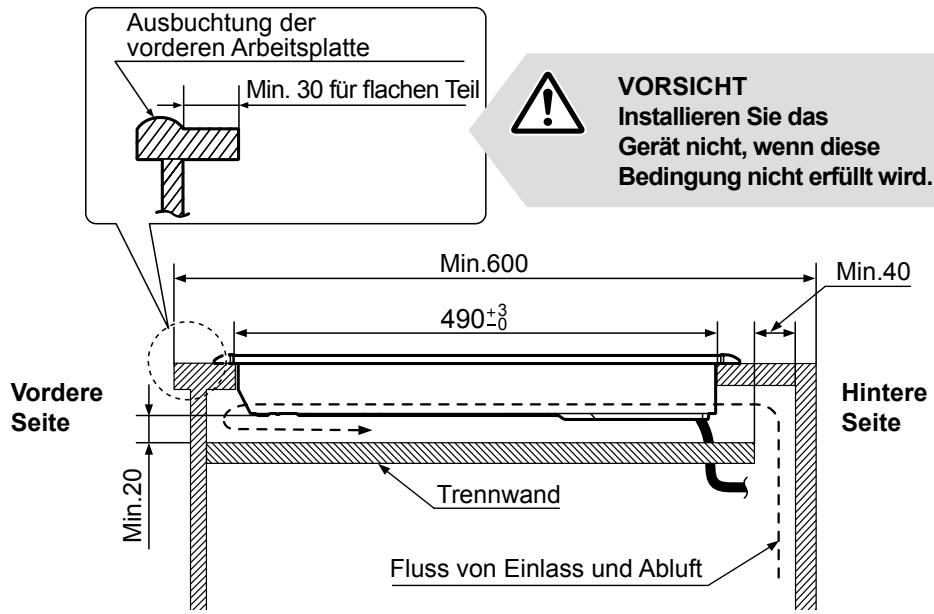

■ Seitenansicht
- Altief für mindestens 20 mm Zusatzraum unterhalb der Geräteunterseite für Luftzirkulation.
- Erlauben Sie mindestens 40 mm Zusatzraum auf der Rückseite der Trennwand.


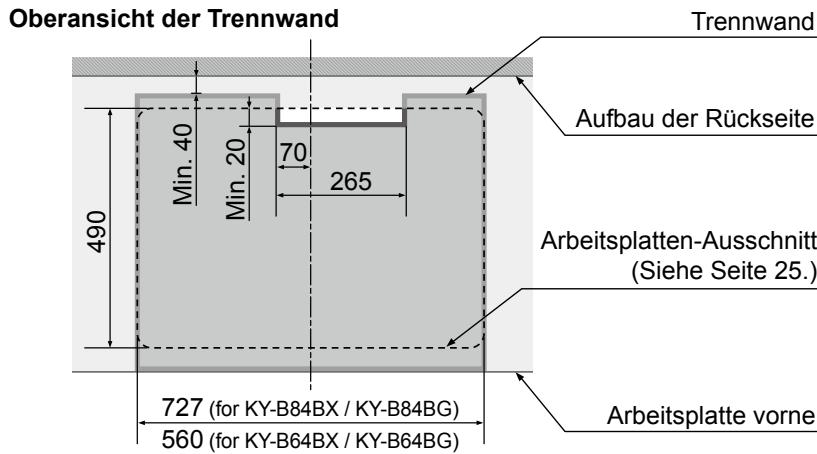

Oberansicht der Trennwand Trennwand Aufbau der Rückseite 490 Min. 40 Min. 20 70 265 Arbeitsplatten-Ausschnitt (Siehe Seite 25.) 727 (for KY-B84BX / KY-B84BG) 560 (for KY-B64BX / KY-B64BG) Arbeitsplatte vorne(Maß: mm)

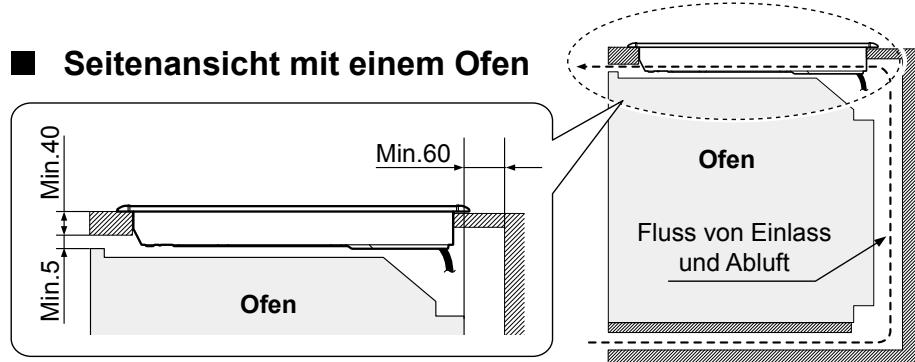

Wenn Sie die Herdplatte über einem Ofen installieren.
- Erlauben Sie für Panasonic Öfen nur: HL-BT62S / HL-BT62B (Ab Januar 2013)
- Erlauben Sie Zusatzraum für Luftzirkulation, wie unten abgebildet.
KY-B84BX / KY-B84BG
WARNUNG
Elektrische Arbeiten müssen von einem zugelassenen Elektrofachmann durchgeführt werden.
■ Elektrische Bedingungen
- Dieses Gerät muss mit der richtigen Spannung und Frequenz gespiesen und mit einer individuellen, richtig geerdeten Verzweigungsleitung, die durch einen Trennschalter oder eine Sicherung geschützt ist, verbunden werden. (Das Leistungsschild befindet sich auf der Unterseite des Geräts.)
- Dieses Gerät ist nicht mit anderen Mitteln für die Verbindungsunterbrechung zur Netzversorgung ausgestattet, da es über eine Kontakttrennung in allen Polen verfügt, die komplette Verbindungsunterbrechungen unter Überspannungskategorie III - Bedingungen anbietet. Mittel für die Verbindungsunterbrechung müssen, in Übereinstimmung mit den Verdrahtungsregeln, in der festen Verdrahtung eingearbeitet sein.
- Sie müssen ein Zweileiterkabel und einen einphasigen A.C. 220-240 V, 40 A, 50 Hz elektrisches System. (Es ist auch möglich ein Drehstrom-Vierleitersystem zu verwenden.) Wenn Sie mit einer Aluminiumverdrahtung verbinden, verwenden Sie die richtigen Anschlussstecker, die für Aluminiumverdrahtung genehmigt wurden.
- Fragen Sie die lokalen Stromversorgungsunternehmen nach den in der Region angewandten Codes. Nichtbefolgung der geltenden Codes, bei der Verdrahtung des Gerätes, kann zu gefährlichen Bedingungen führen.
- Zeigen Sie dem Kunden nach der Installation, wo sich der Ausschalter befindet.
■ Installation des Fehlerstromschutzschalters
- In Übereinstimmung mit den elektrischen Verdrahtungsregeln, arbeiten Sie den Fehlerstromschutzschalter in die elektrische Verdrahtung des Hauses ein.
- Befolgen Sie die Spezifikationen des Fehlerstromschutzschalters folgendermaßen.
Nennstrom: 40 A, Nennstrom Empfindlichkeit: 30 mA
■ Elektrische Verbindungen
1. Stromabschaltung.
Schalten Sie den Strom mit dem Trennschalter aus oder entfernen Sie die Sicherungen zum Zweigstromkreis des Gerätes.
2. Verbinden des Stromkabels.
Verbinden Sie das Stromkabel in Übereinstimmung mit allen geltenden Codes und Verordnungen.
- Einphasige Verbindung (220-240 V \~ 50 Hz)
Verbinden Sie die Drähte in Übereinstimmung mit den Instruktionen, die Sie der folgenden Tabelle und dem folgenden Diagramm entnehmen können.
| Elektrisches Kabel | Drahtverbindung |
![]() | E: Gelb/Grün(Verbinden Sie mit der Erdklemme)N: Grau und Blau zusammenL: Schwarz und Braun zusammen(Verbinden Sie mit der Leitungsabzweigklemme ) |
- Dreiphasige Verbindung (380-415 V 2N\~ 50 Hz)
Trennen Sie die L-Drähte und verbinden Sie sie in Übereinstimmung mit den Instruktionen, die Sie der folgenden Tabelle und dem folgenden Diagramm entnehmen können.
| Elektrisches Kabel | Drahtverbindung | |
![]() | E | E: Gelb/Grün(Verbinden Sie mit der Erdklemme) |
| N | N: Grau und Blau zusammen | |
| L1 | L1: Schwarz | |
| L2 | L2: Braun(Verbinden Sie mit der Leitungsabzweigklemme) | |

WARNUNG
Nehmen Sie die Kochoberflächenplatte nicht auseinander. Der verbundene Draht könnte locker werden und eine Fehlfunktion verursachen.
-
Befestigen Sie die Schellen an der Haupteinheit (4 Stellen vorne und hinten).
-
Legen Sie das Kissen UP unter die Haupteinheit, wo es als Puffer fungiert, um Beschädigungen der Arbeitsplatte zu vermeiden.
- Passen Sie die Schellengriffe den Löchern auf der Seite der Haupteinheit an und gleiten Sie mit der Schelle von rechts nach links, um sie an der Haupteinheit zu befestigen.

-
Betten Sie die Haupteinheit in den Ausschnitt der Arbeitsplatte ein und halten Sie sie so gerade wie möglich während des Vorgangs.
-
Lassen Sie die Einheit nicht auf die Arbeitsplatte fallen.
- Drücken Sie die Oberseite der Haupteinheit hinunter, um sicherzustellen, dass der Rahmen solide auf der Arbeitsplatte aufliegt.
- Stellen Sie sicher, dass die Zwischenräume zwischen der Arbeitsplatte und der unteren Oberfläche des Kochoberflächenrahmens einheitlich sind vorne, hinten, links und rechts.

- Verbinden des Stromkabels. Siehe Seite 27.

VORSICHT Wenn der Schrank vorne keine Öffnung hat, muss die Verdrahtung vor der Einbettung der Haupteinheit in die Arbeitsplatte, verbunden werden.
Post-Installations-Checkliste
Nachdem Sie die Installation beendet haben, überprüfen und markieren Sie die folgenden Einzelheiten.
| Checkliste | Überprüft | |
| Erscheinung | - Sieht das Gerät nicht so aus, als ob es nach vorne, hinten, links oder rechts gekippt ist?- Hebt der Rahmen sich nicht ab?- Ist die Kochoberflächenplatte sauber? | |
| Elektrische Arbeiten | - Ist die Stromversorgung einphasig (220-240 V ~) oder dreiphasig (380-415 V 2N~)? | |
| - Wurde die Erdung installiert?- Wurde der Fehlerstromschutzschalter installiert? | ||
| Elektrische Überprüfung | 1. Berühren Sie [IMAGE], um die Stromversorgung einzuschalten.- Leuchtet das Hauptstromlicht auf?2. Berühren Sie die folgenden Tasten, um die Funktion jeder IH-Kochplatte zu überprüfen.- Linke, vordere Kochplatte - Linke, hintere Kochplatte - Rechte, vordere Kochplatte - Rechte, hintere Kochplatte | Blinkt die „7“ (Heizniveau-Anzeige)?![]() |
Blinkt die „7“ (Heizniveau-Anzeige)?
- Stellen Sie sicher, dass sie nach der elektrischen Prüfung jede IH-Kochplatte und den Hauptstromschalter abschalten.
- Überreichen Sie die Bedienungsanleitung, Montageanleitung und das Garantiezertifikat dem Kunden.
Ich beglaubige hiermit, dass die Installation vollständig ausgeführt wurde.
Unterschrift des Installateurs


- Rechte, vordere Kochplatte - Rechte, hintere Kochplatte
