Produkttyp	Digitalpiano
Marke	Casio
Modell	Privia PX-720C
Anzahl der Tasten	88 gewichtete Tasten (Tri-Sensor Scaled Hammer Action)
Polyphonie	128 Stimmen
Klangfarben	16 integrierte Klänge
Effekte	Hall, Chorus, Brilliance
Rhythmen	60 integrierte Rhythmen
Lernfunktion	60 integrierte Musikstücke, Schritt-für-Schritt-Lektionen
Anschlüsse	Kopfhörerausgang (2x 6,3 mm), Pedalanschluss, USB-MIDI
Abmessungen (B x T x H)	1.322 mm x 286 mm x 135 mm (ohne Ständer)
Gewicht	12,5 kg (ohne Ständer)
Stromversorgung	Netzteil AD-12 (12 V DC, 2 W)
Leistungsaufnahme	8 W
Lieferumfang	Notenpult, Netztteil, SP-3 Pedal, Bedienungsanleitung
Reinigung	Oberfläche mit weichem, trockenem Tuch abwischen. Keine Lösungsmittel verwenden.
Sicherheitshinweise	Nicht in feuchter Umgebung betreiben. Netzteil nur im Haus verwenden. Keine schweren Gegenstände auf das Gerät stellen.
Reparatur	Nur von autorisiertem Fachpersonal. Ersatzteile über Casio Service erhältlich.
Garantie	2 Jahre (abhängig vom Händler)

Häufig gestellte Fragen - Privia PX-720C CASIO

Wie schließe ich Kopfhörer an das Casio Privia PX-720C an?

Sie können einen oder zwei Kopfhörer (6,3 mm Klinke) an die beiden Kopfhörerausgänge auf der Unterseite des Instruments anschließen. Die Lautsprecher werden bei Anschluss automatisch stummgeschaltet.

Kann ich das Piano über USB mit einem Computer verbinden?

Ja, das Casio Privia PX-720C verfügt über einen USB-MIDI-Anschluss. Schließen Sie ein USB-B-Kabel an Ihren Computer an. Sie benötigen ggf. einen Treiber – siehe Bedienungsanleitung.

Wie ändere ich die Klangfarbe?

Drücken Sie die „Tone“-Taste und wählen Sie mit den Tasten -/+ oder dem Ziffernblock eine der 16 integrierten Klangfarben aus. Die aktuelle Einstellung wird im Display angezeigt.

Was bedeutet „Polyphonie“ und wie viele Töne klingen gleichzeitig?

Polyphonie gibt an, wie viele Töne maximal gleichzeitig erklingen können. Das PX-720C bietet 128 Stimmen Polyphonie, sodass auch komplexe Passagen ohne Tonausfälle gespielt werden können.

Kann ich einen Sustain-Pedal anschließen?

Ja, das mitgelieferte SP-3 Pedal wird an den Pedalanschluss auf der Rückseite angeschlossen. Sie können auch optionale Pedale wie das SP-30 verwenden.

Wie reinige ich das Casio Privia PX-720C richtig?

Verwenden Sie ein weiches, trockenes Tuch, um Staub und Fingerabdrücke zu entfernen. Keine chemischen Reiniger oder feuchte Tücher benutzen, da diese die Oberfläche beschädigen können.

Warum leuchtet die Betriebsanzeige nicht und das Piano reagiert nicht?

Überprüfen Sie, ob das Netzteil korrekt angeschlossen ist und die Steckdose funktioniert. Das mitgelieferte Netzteil AD-12 muss fest eingesteckt sein. Bei Batteriebetrieb: Batterien wechseln (optional).

Wie viele Begleitrhythmen stehen zur Verfügung?

Das Gerät enthält 60 integrierte Rhythmen aus verschiedenen Musikstilen. Sie können mit der „Rhythm“-Taste darauf zugreifen und mit der Begleitautomatik spielen.

Kann ich das Piano auf einem Ständer montieren?

Ja, das Casio Privia PX-720C ist für die Verwendung mit einem optionalen Tischständer (CS-67P) ausgelegt. Befestigungsschrauben sind im Lieferumfang des Ständers enthalten.

Wie setze ich das Instrument auf die Werkseinstellungen zurück?

Halten Sie die Tasten „Function“ und „Power“ gleichzeitig gedrückt, während Sie das Gerät einschalten. Bestätigen Sie den Reset mit der „Yes“-Taste. Alle Einstellungen werden auf die Standardwerte zurückgesetzt.

BEDIENUNGSANLEITUNG Privia PX-720C CASIO

Bitte bewahren Sie alle Informationen für spätere Referenz auf.

Sicherheitsmaßregeln

Bevor Sie die Verwendung des Pianos versuchen, lesen Sie unbedingt die separaten „Vorsichtsmaßregeln hinsichtlich der Sicherheit“.

Wichtig!

Bitte beachten Sie die folgenden wichtigen Informationen, bevor Sie dieses Produkt verwenden.

• Bevor Sie das optionale Netzgerät AD-12 für die Stromversorgung dieses Produkts verwenden, überprüfen Sie unbedingt zuerst das Netzgerät auf Beschädigungen. Kontrollieren Sie besonders sorgfältig das Stromkabel auf Schnitte, Bruch, freiliegende Drähte und andere ernsthafte Schäden. Lassen Sie niemals Kinder ein ernsthaft beschädigtes Netzgerät verwenden.
• Dieses Produkt ist nicht für Kinder unter 3 Jahren ausgelegt.
• Verwenden Sie nur das CASIO Netzgerät AD-12.
  • Das Netzgerät ist kein Spielzeug.
• Trennen Sie immer das Netzgerät ab, bevor Sie das Produkt reinigen.

Diese Markierung trifft nur auf EU-Länder zu.

Manufacturer:

CASIO COMPUTER CO..LTD.

6-2, Hon-machi 1-chome, Shibuya-ku, Tokyo 151-8543, Japan

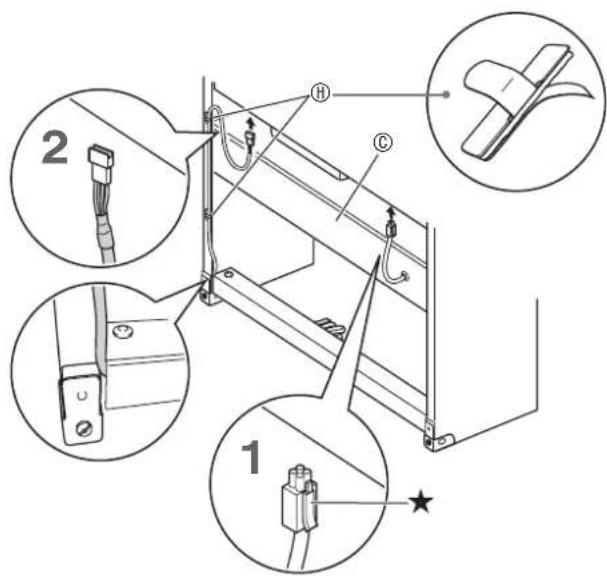

Anschließen der Kabel......G-29

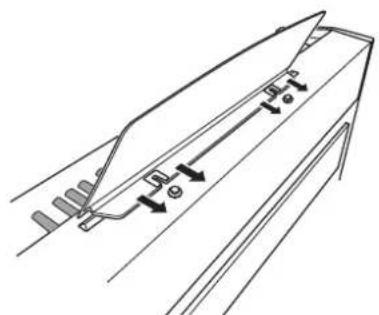

Anbringen des Notenhalters....G-29

Allgemeine Anleitung ...... G-2

TONE/SETTING-Taste.....G-3

Speichern von Einstellungen und

Bedienungssperre......G-3

Netzsteckdose...... G-4

Benutzen des Netzadapters ......G-4

Anschließen eines Kopfhörers....G-5

Anschließen eines Audiogeräts oder Verstärkers.....G-5

Mitgeliefertes und optionales Zubehör......G-5

Spielen mit verschiedenen Klangfarben.... G-6

Wählen und Spielen einer Klangfarbe ......G-6

Einstellen der Brillanz einer Klangfarbe......G-8

Mischen von zwei Klangfarben (Layer-Funktion)......G-8

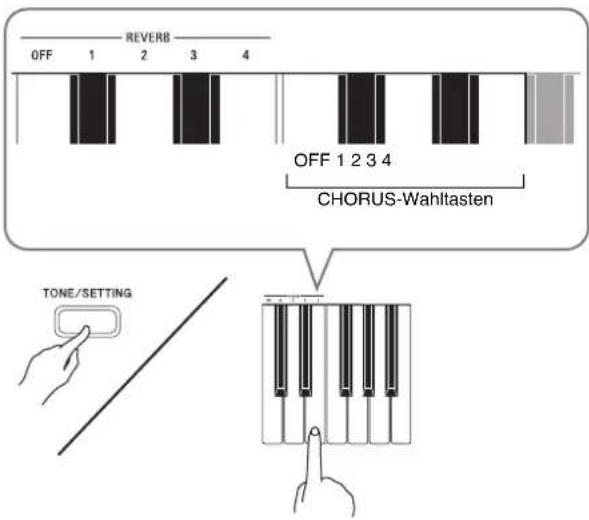

Verwenden von Effekten....G-9

Benutzen der Digital-Piano-Pedale......G-9

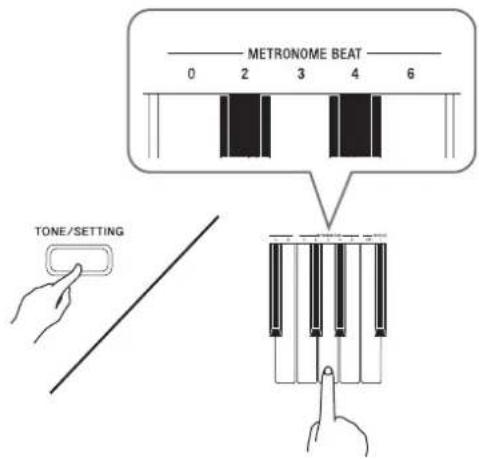

Benutzen des Metronoms......G-10

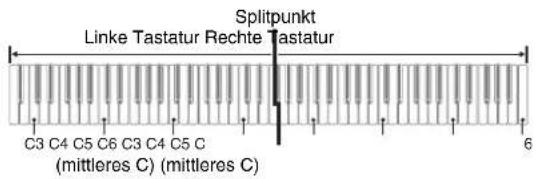

Spielen eines Klavierduetts ......G-11

Wiedergeben der vorprogrammierten Songs...... G-12

Wiedergeben aller vorprogrammierten Songs......G-12

Wiedergeben eines ausgewählten

Musikbibliothek-Songs....G-12

Üben mit einem Song aus der Musikbibliothek......G-13

Aufnahme und Wiedergabe ...... G-14

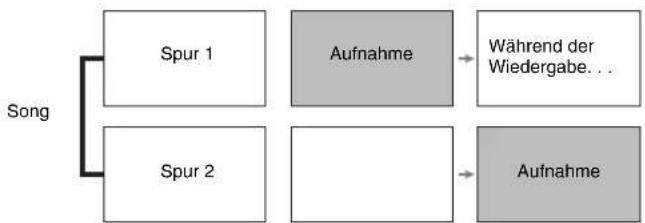

Spuren (Tracks)...... G-14

Aufnehmen einer bestimmten Spur eines Songs .....G-15

Aufnehmen einer Songspur bei der

Wiedergabe der anderen Spur ......G-16

Wiedergabe aus dem Speicher des

Digital-Pianos....G-16

Löschen aufgenommener Daten ......G-17

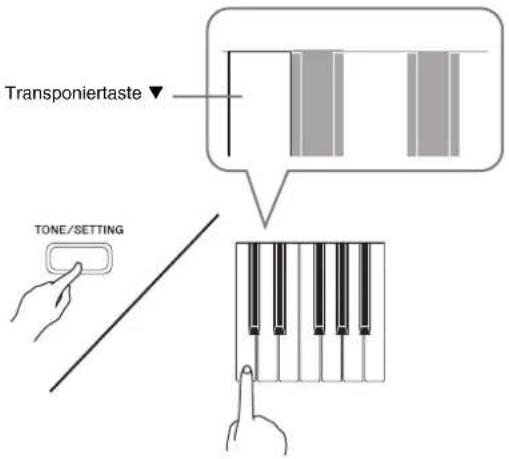

Konfigurieren von Einstellungen über die Tastatur......G-18

Einstellungen über die Tastatur vornehmen ......G-18

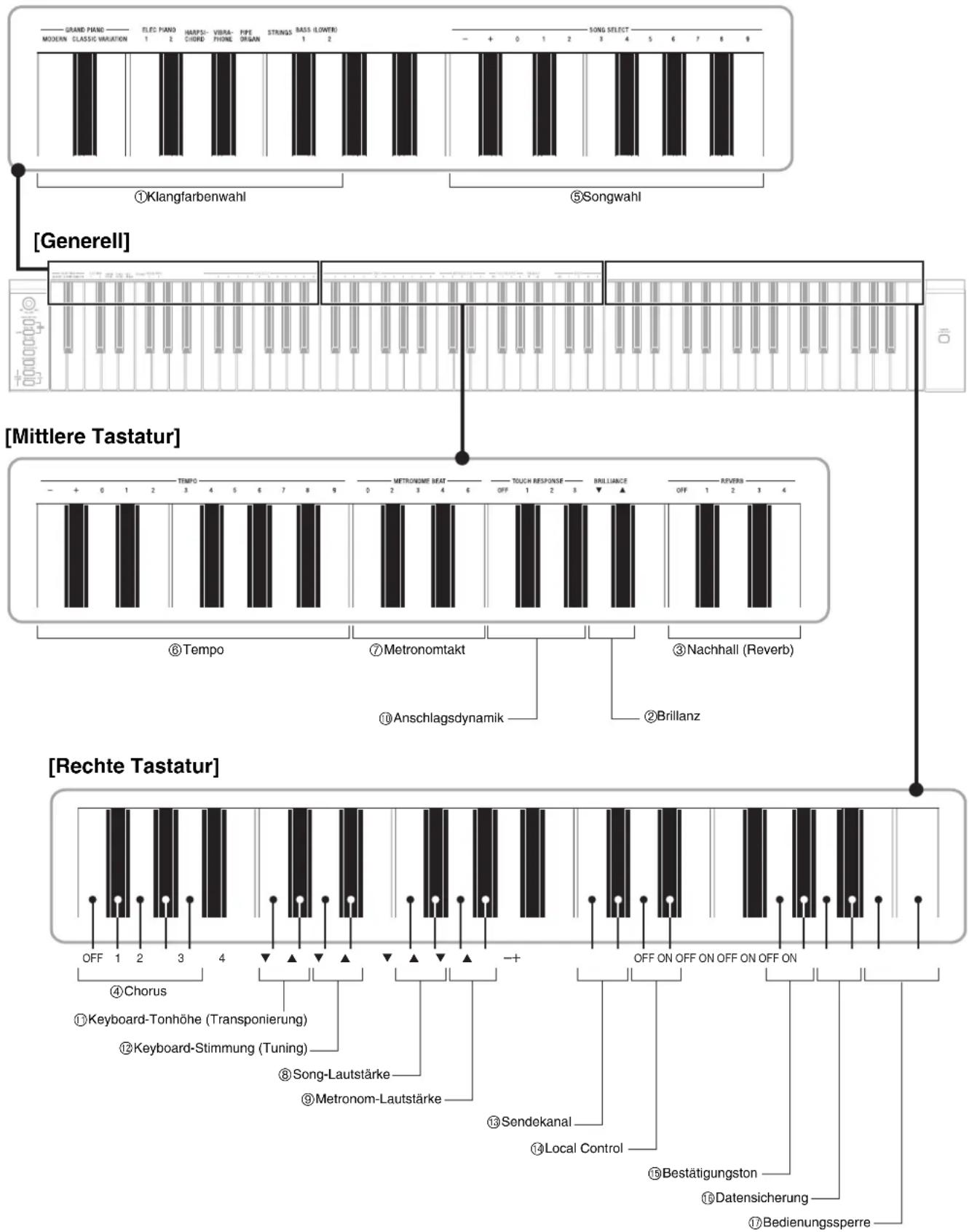

Für Einstellungen verwendete Tasten der

Tastatur....G-19

Parameterliste....G-20

Klangfarbenwahl....G-20

Brillanz (BRILLIANCE)......G-20

Keyboard-Stimmung (Tuning)......G-21

Sendekanal......G-22

Bestätigungston....G-22

Datensicherung......G-22

Bedienungssperre......G-22

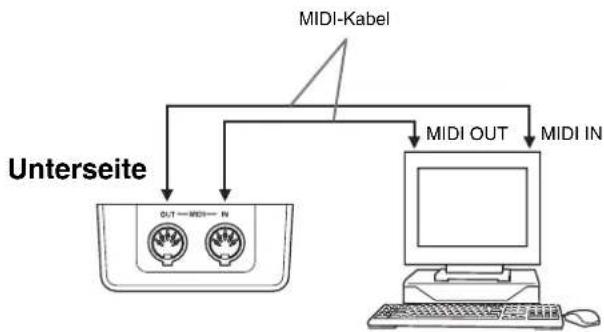

Anschluss an den MIDI-Anschluss......G-23

Referenz......G-30

Störungsbeseitigung ......G-30

Technische Daten ......G-31

Vorsichtsmaßregeln zur Benutzung......G-32

Anhang...... A-1

Klangfarbenliste ....A-1

Songliste A-1

MIDI Implementation Chart

Die in dieser Anleitung verwendeten Firmen- und Produktnamen sind eventuell eingetragene Marken anderer Inhaber.

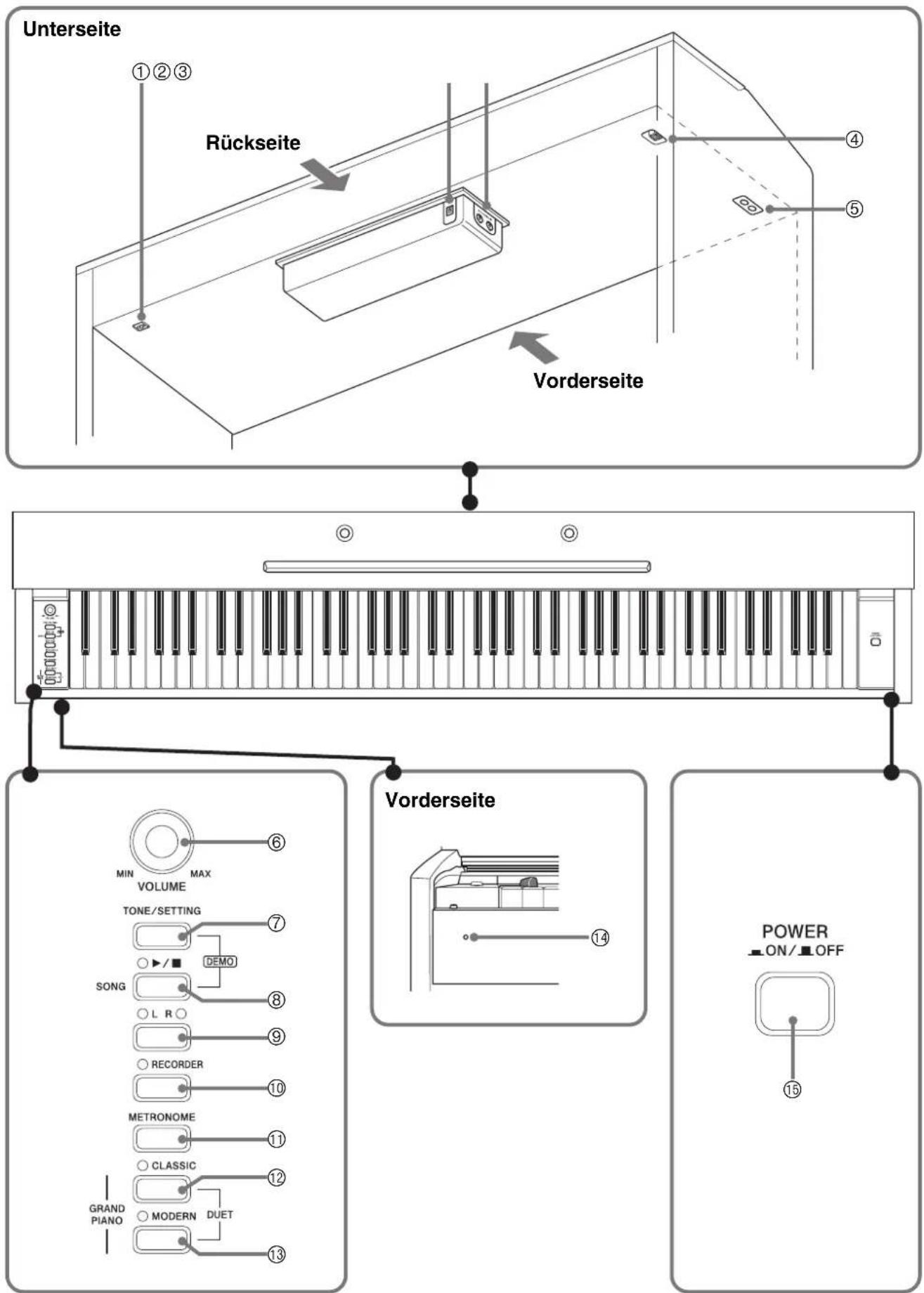

Allgemeine Anleitung

Unterseite Rückseite Vorderseite Vorderseite MIN VOLUME MAX TONE/SETTING 7 SONG 8 L R 9 RECORDER 10 METRONOME 11 CLASSIC 12 GRAND PIANO MODERN DUET 13 POWER ON/OFF 15

⚠ VORSICHT

- Achten Sie beim Spielen auf der Tastatur darauf, dass die Abdeckung ganz geöffnet sein muss. Wenn die Abdeckung nicht vollständig geöffnet ist, kann sie sich plötzlich schließen und Ihre Finger einklemmen.

HINWEIS

• Die hier gezeigten Bezeichnungen sind im Text dieser Anleitung stets durch Fettdruck hervorgehoben.

① Pedalbuchse

② DC 12 V-Anschluss

③ Midi-Ausgang/Eingang (MIDI OUT/IN)

④ Lautsprecheranschluss

⑤ Kopfhörerbuchse (PHONES)

⑥ Lautstärkeregler (VOLUME)

⑦ Klangfarbe/Einstellung-Taste (TONE/SETTING)

⑧ Songtaste (SONG ▶/■)

⑨ LR-Taste (LR)

⑩ Recordertaste (RECORDER)

⑪ Metronomtaste (METRONOME)

⑫ Flügeltaste (klassisch) (GRAND PIANO (CLASSIC))

⑬ Flügeltaste (modern) (GRAND PIANO (MODERN))

⑭ Stromkontrolllampe

⑮ Stromtaste (POWER)

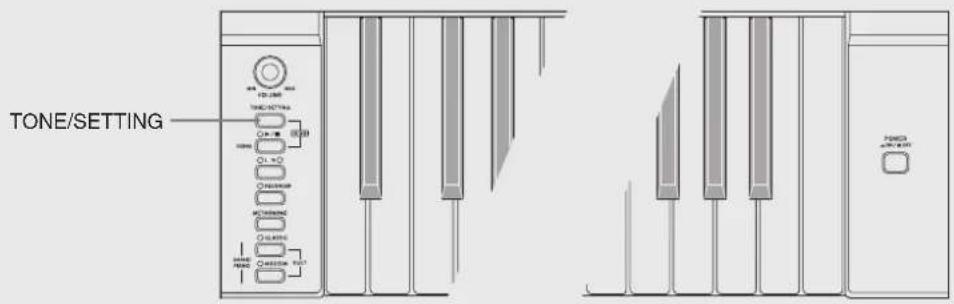

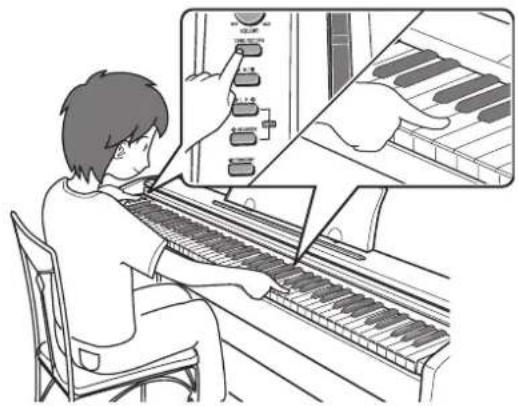

TONE/SETTING-Taste

Die TONE/SETTING-Taste dient zum Konfigurieren einer Reihe von Digital-Piano-Einstellungen. Für die TONE/SETTING-Taste gilt im Wesentlichen das Folgende.

- Zum Ändern einer Einstellung wird die TONE/SETTING-Taste gedrückt gehalten, während die Taste betätigt wird, der die zu wählende Einstellung zugeordnet ist. Wenn Sie eine Tastaturtaste zum Konfigurieren einer Einstellung drücken, ertönt ein Bestätigungston.

Beispiel: „Wählen einer Klangfarbe über die Tasten der Tastatur“ auf Seite G-7.

- Näheres zur Bedienung und den Einstellungen siehe „Konfigurieren von Einstellungen über die Tastatur“ auf Seite G-18.

Speichern von Einstellungen und Bedienungssperre

Sie können die aktuellen Einstellungen des Digital-Pianos speichern und die Tasten zum Schutz vor Bedienungsfehlern sperren. Näheres siehe „Parameterliste“ auf Seite G-20.

Netzsteckdose

Das Digital-Piano ist für den Betrieb mit dem normalen Haushaltsstrom konstruiert. Schalten Sie das Digital-Piano bitte unbedingt aus, wenn es nicht benutzt wird.

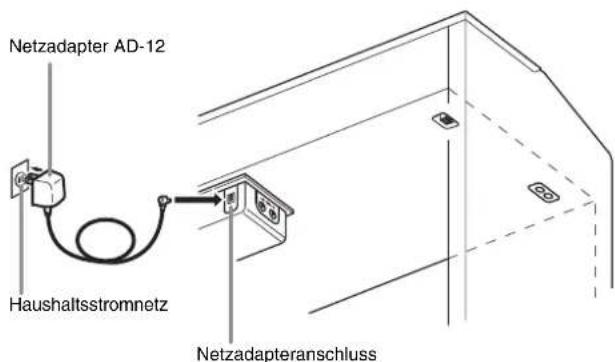

Benutzen des Netzadapters

Verwenden Sie ausschließlich den für dieses Digital-Piano vorgeschriebenen Netzadapter.

Vorgeschriebener Netzadapter: AD-12

Unterseite

Netzadapter AD-12 Haushaltsstromnetz Netzadapteranschluss

Bitte beachten Sie die nachstehenden Vorsichtsmaßregeln, um einer Beschädigung des Netzkabels vorzubeugen.

Während des Gebrauchs

• Ziehen Sie nicht mit übermäßiger Kraft am Kabel.
  • Ziehen Sie nicht wiederholt am Kabel.
• Verdrehen Sie das Kabel nicht am Stecker oder Anschluss.
• Das Netzkabel darf während des Gebrauchs nicht straff gespannt werden.

Beim Bewegen

- Trennen Sie vor dem Bewegen des Digital-Pianos unbedingt den Netzadapter von der Netzsteckdose.

Bei der Lagerung

- Sie können das Netzkabel aufwickeln und bündeln, es darf aber nicht um den Netzadapter gewickelt werden.

WICHTIG!

• Stellen Sie sicher, dass das Digital-Piano ausgeschaltet ist, bevor Sie den Netzadapter anschließen oder abtrennen.
• Bei langem Gebrauch wird der Netzadapter fühlbar warm. Dies ist normal und stellt keinen Fehlbetrieb dar.

WICHTIG!

- Vor Vornahme von Anschlüssen am Digital-Piano ist stets die Lautstärke mit dem VOLUME-Regler abzusenken. Nach dem Anschließen kann die Lautstärke wieder wunschgemäß eingestellt werden.

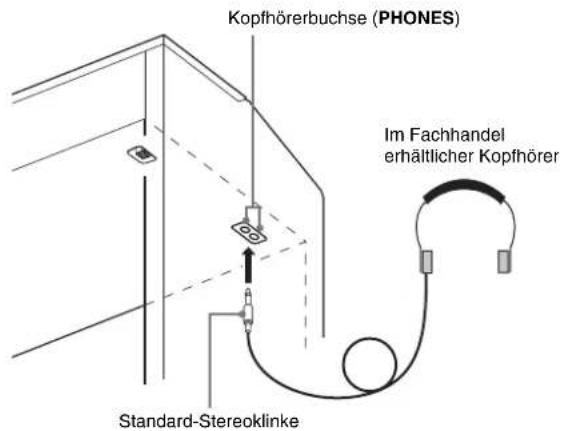

Anschließen eines Kopfhörers

Unterseite

Kopfhörerbuchse (PHONES) Im Fachhandel erhältlicher Kopfhörer Standard-Stereoklinke

Schließen Sie einen im Fachhandel erhältlichen Kopfhörer an die PHONES-Buchse an. Durch Anschließen eines Kopfhörers an die PHONES-Buchse wird die Wiedergabe über die Lautsprecher abgeschaltet, wodurch auch spät nachts geübt werden kann, ohne damit andere zu stören. Zum Schutz des eigenen Gehörs ist bei der Benutzung eines Kopfhörers darauf zu achten, dass die Lautstärke nicht zu hoch eingestellt ist.

HINWEIS

- Schieben Sie den Kopfhörerstecker bis zum Anschlag in die PHONES-Buchse. Bei nicht weit genug eingeschobener Klinke erfolgt die Wiedergabe nur über eine Seite des Kopfhörers.

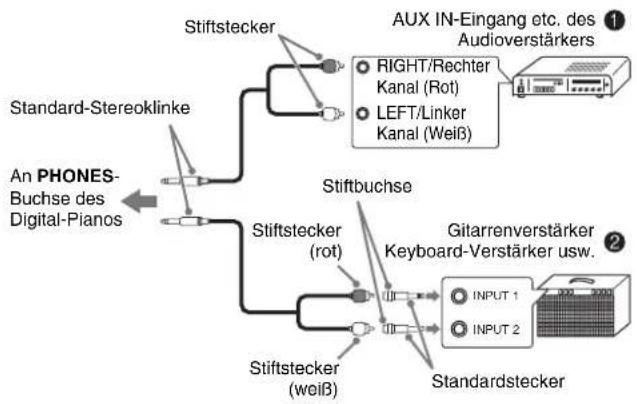

Anschließen eines Audiogeräts oder Verstärkers

Sie können an das Digital-Piano ein Audiogerät oder einen Musikinstrument-Verstärker anschließen und den Ton über externe Lautsprecher wiedergeben lassen, was eine höhere Lautstärke und bessere Klangqualität ermöglicht.

Anschließen von Audiogeräten (Abb. 1)

Verbinden Sie die Geräte wie in Abbildung ① gezeigt mit handelsüblichen Anschlusskabeln

(Standardstecker × 1, Stiftstecker × 2). Vergewissern Sie sich, dass das Kabel zum Anschließen an das Digital-Piano einen Stereo-Standardstecker besitzt. Wenn Sie ein Kabel mit Mono-Standardstecker verwenden, wird nur einer der beiden Stereokanäle übertragen.

Normalerweise ist der Eingangswahlschalter des Audiogeräts auf den mit dem Digital-Piano belegten Anschluss (AUX IN etc.) zu schalten. Die Lautstärke wird mit dem VOLUME-Regler des Digital-Pianos eingestellt.

Anschließen eines Musikinstrument-Verstärkers (Abb. ②)

Schließen Sie das Anschlusskabel* an einen der in Abbildung ② gezeigten Verstärkertypen an.

Stellen Sie die Lautstärke am VOLUME-Regler des Digital-Pianos ein.

*Digital-Piano: Stereo-Standardstecker Verstärker: Verstärkt die Signale des linken und rechten Kanals. Wenn Sie nur einen der beiden Stecker anschließen, wird nur einer der beiden Stereokanäle übertragen.

Mitgeliefertes und optionales Zubehör

Verwenden Sie ausschließlich das für dieses Digital-Piano angegebene Zubehör.

Bei Verwendung von nicht zulässigem Zubehör besteht Brand-, Stromschlag- und Verletzungsgefahr.

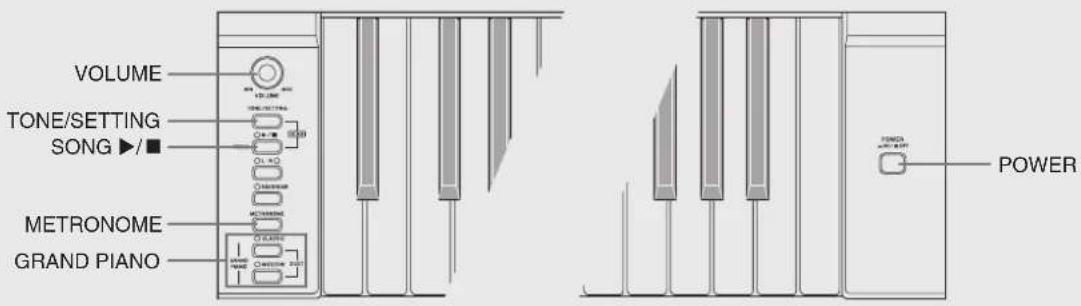

Spielen mit verschiedenen Klangfarben

VOLUME TONE/SETTING SONG ▶/ METRONOME GRAND PIANO POWER

Wählen und Spielen einer Klangfarbe

Dieses Digital-Piano besitzt 11 vorprogrammierte Klangfarben.

*Sie können diese Klangfarben über die Tasten der Tastatur wählen. Die Namen der zugeordneten Klangfarbe sind über der jeweiligen Taste angegeben. Näheres zum Wählen dieser Klangfarben siehe „Wählen einer Klangfarbe über die Tasten der Tastatur“ auf Seite G-7.

1. Schalten Sie das Digital-Piano mit der POWER-Taste ein.

WICHTIG!

- Beim Einschalten des Digital-Pianos läuft zunächst ein Startvorgang ab, um das System zu initialisieren. Während der Systeminitialisierung blinken etwa sechs Sekunden die Lampen der LR-Taste, um anzuzeigen, dass die Systeminitialisierung läuft.

1. Wählen Sie die gewünschte Klangfarbe.

2. Drücken Sie eine der GRAND PIANO-Tasten zum Wählen von modernem (MODERN) oder klassischem (CLASSIC) Sound.
   • Die Lampe über der aktuell gewählten Taste leuchtet.

3. Näheres zu anderen wählbaren Klangfarben siehe „Wählen einer Klangfarbe über die Tasten der Tastatur“ auf Seite G-7.

4. Stellen Sie mit dem VOLUME-Regler die Lautstärke ein.

5. Spielen Sie probeweise etwas auf dem Digital-Piano.

HINWEIS

- Flügel-Klangfarben (MODERN, CLASSIC) Das Digital-Piano besitzt insgesamt 11 vorprogrammierte Klangfarben. Die Klangfarben MODERN und CLASSIC sind in Stereo gesampelte Klangfarben, die über die GRAND PIANO-Tasten gewählt werden können. Probieren Sie die GRAND PIANO-Klangfarben aus, um sich mit deren Besonderheiten und Charakteristik vertraut zu machen.

Klangfarbenname	Charakteristik
MODERN	Diese Klangfarbe bietet einen hell und hart wirkenden Flügelklang, Lautstärke und Timbre dieser Klangfarbe zeichnen sich durch schnelles Ansprechen auf die Anschlagstärke und relativ starken Nachhall aus. Dieser Klang eignet sich besonders für dynamische und spritzige Darbietungen.
CLASSIC	Dies ist ein natürlicher Pianoklang, der dem eines akustischen Flügels sehr nahe kommt. Nachhall und andere Effekte sind auf ein Minimum reduziert, was die Wirkung der Pedalbedienung (akustische Resonanz) zur feinfühligen Differenzierung des musikalischen Ausdrucks verbessert. Dieser Klang eignet sich besonders für den Unterricht und zum Üben.

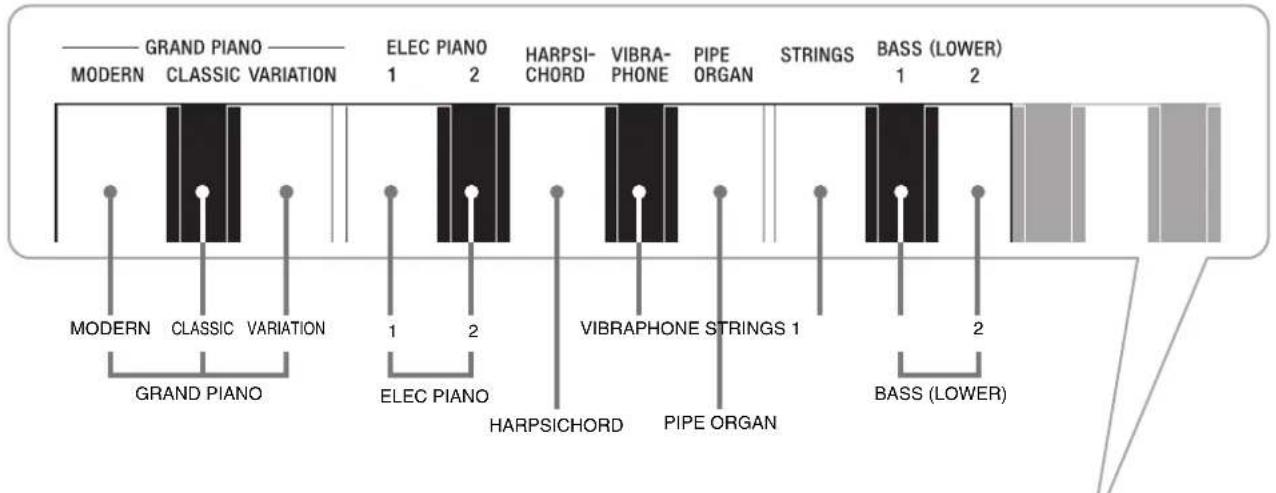

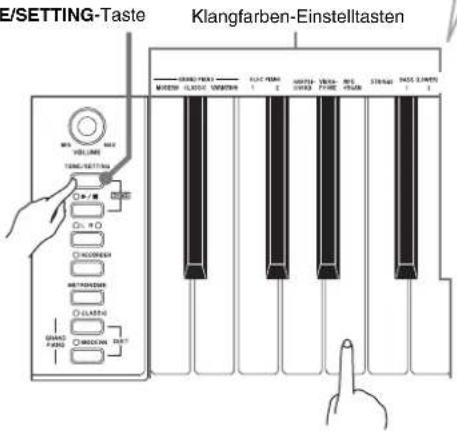

Wählen einer Klangfarbe über die Tasten der Tastatur

GRAND PIANO MODERN CLASSIC VARIATION ELEC PIANO HARPSI- CHORD VIBRA- PHONE PIPE ORGAN STRINGS BASS (LOWER) 1 2 1 2 GRAND PIANO ELEC PIANO HARPSICHORD PIPE ORGAN BASS (LOWER)

1. Schlagen Sie bei gedrückt gehaltener TONE/SETTING-Taste die Tastaturtaste an, der die gewünschte Klangfarbe zugeordnet ist.

Beispiel:Pfeifenorgel (Pipe Organ)

E/SETTING-Taste Klangfarben-Einstelltasten M1 M2 M3 TANG-SETTING C P / M C L / D C HLDREDER HETPENEDER C CLASSED GRAND FABO MEOCONA TEST GNDY PEAK1 MUTCHI MUTCHI FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOL PEAK1 MUTCHI MUTCHI FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOC PEAK1 MUTCHI MUTCHI FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FACQ PEAK1 MUTCHI MUTCHI FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FOL PEAK1 MUTCHI MUTCHI FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOK TANG FLOC PEAK1 MUTCHI MUTCHI FLOK TANG FLOK TANG FLOK TANG FLOK TANK

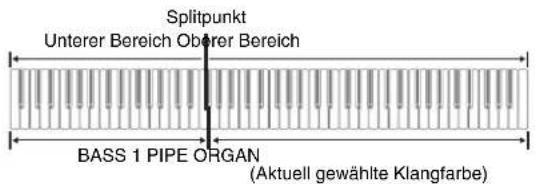

Bassklänge (BASS 1, BASS 2)

Wenn Sie in Schritt 1 der obigen Anleitung eine der beiden Bassklangfarben (BASS 1, BASS 2) auf der rechten Seite der Klangfarbe-Einstelltasten wählen, wird die gewählte Klangfarbe dem unteren Bereich (linke Seite) der Tastatur zugewiesen. Dem oberen Bereich (rechte Seite) wird die Klangfarbe zugewiesen, die beim Drücken der Taste BASS 1 oder BASS 2 gewählt war.

- Mit den Tasten BASS 1 und BASS 2 kann die Tastatur effektiv auf zwei verschiedene Klangfarben aufgeteilt werden.

Splitpunkt Unterer Bereich Oberer Bereich BASS 1 PIPE ORGAN (Aktuell gewählte Klangfarbe)

HINWEIS

• Zum Zurückschalten der Tastatur auf eine einzige Klangfarbe wählen Sie bitte einen anderen Klang als BASS 1 oder BASS 2.
• Bei Aufnahme auf Spur 2 sind BASS 1 und BASS 2 nicht wählbar.

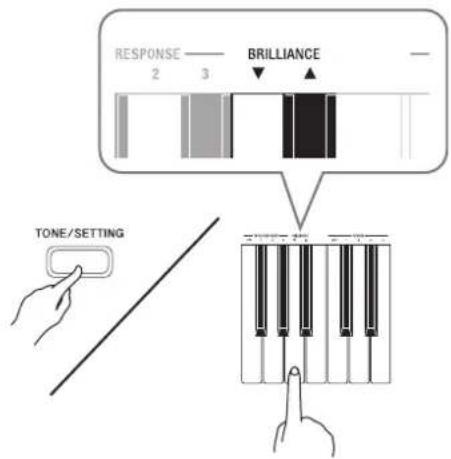

Einstellen der Brillanz einer Klangfarbe

1. Weisen Sie bei gedrückt gehaltener TONE/SETTING-Taste mit den BRILLIANCE-Tasten einen Brillanzwert im Bereich von -3 bis 3 an.

RESPONSE — BRILLIANCE 2 3 TONE/SETTING

Für diesen Klangfarbentyp:	Folgende Tastaturtaste drücken:
Sanfter und weicher	▼
Heller und härter	▲

HINWEIS

- Zum Zurückstellen einer Klangfarbe auf die Vorgabeeinstellung drücken Sie gleichzeitig ▼ und ▲.

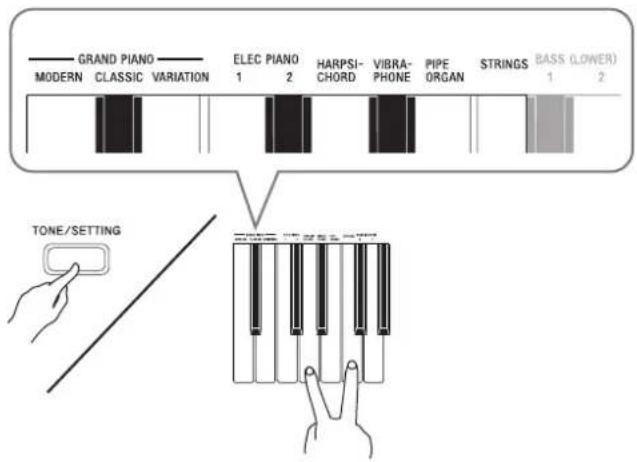

Mischen von zwei Klangfarben (Layer-Funktion)

Nach dem folgenden Vorgehen können Sie zwei Klangfarben für gleichzeitige Wiedergabe mischen (überlagern).

1. Drücken Sie bei gedrückt gehaltener TONE/SETTING-Taste gleichzeitig die Tastaturtasten der beiden zu mischenden Klangfarben.

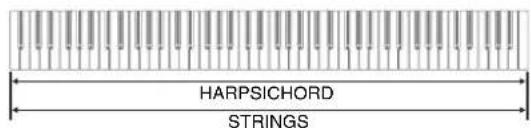

Beispiel: Mischen von HARPSICHORD und STRINGS

GRAND PIANO MODERN CLASSIC VARIATION ELEC PIANO 1 2 HARPSI-CHORD VIBRA-PHONE PIPE ORGAN STRINGS BASS (LOWER) 1 2 1 2 TONE/SETTING

1. Zum Beenden des Zumischens wählen Sie bitte durch Drücken von GRAND PIANO oder gemäß Vorgehen unter „Wählen einer Klangfarbe über die Tasten der Tastatur“ (Seite G-7) eine andere Klangfarbe.

HINWEIS

• Die GRAND PIANO-Tasten (MODERN, CLASSIC) sind zum Mischen nicht verwendbar.
• Die Klangfarben BASS 1 und BASS 2 können nicht mit anderen Klangfarben gemischt werden.
- Bei Aufnahme auf Spur 2 ist der Mischbetrieb nicht möglich.

Verwenden von Effekten

Nachhall (Reverb) ... Lässt die Noten nachhallen. Chorus (Chorus) ... Verleiht den Noten zusätzliche Breite.

Konfigurieren der Nachhall- und Choruseffekt-Einstellungen

1. Drücken Sie bei gedrückt gehaltener TONE/SETTING-Taste die REVERB- oder CHORUS-Taste der Tastatur.

OFF 1 2 3 4 REVERB OFF 1 2 3 4 CHORUS-Wahltasten TONE/SETTING

Beispiel: Wählen von Nachhall 4

• Nachhallwert

Um dies zu tun: Diese Einstellung wählen:
Nachhall ausschalten	OFF
Nachhall einschalten	1: Zimmer2: Kleiner Saal3: Großer Saal4: Stadion

- Chorus-Wert

Um dies zu tun: Diese Einstellung wählen:
Chorus ausschalten	OFF
Chorus einschalten	1: Leichter Chorus-Effekt2: Mitelstarker Chorus-Effekt3: Tiefer Chorus-Effekt4: Flanger (Zischeffekt)

Benutzen der Digital-Piano-Pedale

Das Digital-Piano ist mit drei Pedalen ausgestattet: Dämpferpedal, Soft-Pedal und Sostenuto-Pedal

Soft-Pedal Sostenuto-Pedal Dämpferpedal

Pedalfunktionen

• Dämpferpedal

Durch Betätigen des Dämpferpedals beim Spielen klingen die gespielten Noten anhaltend nach.

- Wenn als Klangfarbe GRAND PIANO (MODERN, CLASSIC, VARIATION) gewählt ist, bewirkt das Pedal ein Nachklingen (akustische Resonanz) wie beim Dämpferpedal eines akustischen Konzertflügels. Auch Halbpedal-Bedienung (nicht ganz durchgetretenes Pedal) wird unterstützt.

- Soft-Pedal

Dieses Pedal bedämpft Noten, die nach dem Treten des Pedals auf der Tastatur gespielt werden, und lässt sie weicher klingen.

- Sostenuto-Pedal

Auf Treten dieses Pedals werden nur die Noten der bei getretenem Pedal angeschlagenen Tasten gehalten, bis das Pedal wieder freigegeben wird.

Benutzen des Metronoms

1. Drücken Sie die METRONOME-Taste.

• Dies startet das Metronom.
• Die Lampe über der SONG ▶/■-Taste blinkt synchron zum Taktsignal des Metronoms.

2. Zum Ändern des Takts wählen Sie bei gedrückt gehaltener TONE/SETTING-Taste mit einer der METRONOME BEAT-Tasten die gewünschte Takteinstellung.

METRONOME BEAT 0 2 3 4 6 TONE/SETTING

- Sie können für den Takt einen Taktwert von 0, 2, 3, 4 oder 6 einstellen. Wenn Sie 0 einstellen, werden ohne Klingelton durchgehend Klicks ausgegeben. Diese Einstellung ist günstig zum Üben mit konstantem Tempo.

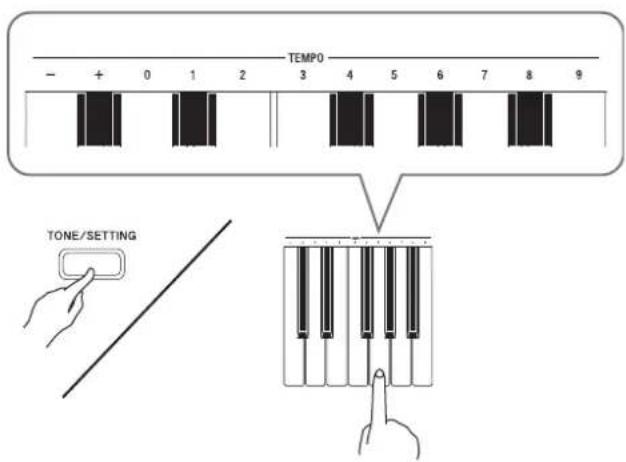

3. Stellen Sie bei gedrückt gehaltener TONE/SETTING-Taste mit den TEMPO-Tasten einen Tempowert im Bereich von 20 bis 255 Schlägen pro Minute ein.

TEMP0 - + 0 1 2 3 4 5 6 7 8 9 TONE/SETTING

• Jedes Drücken einer der Tasten + und – erhöht bzw. vermindert den Tempowert um 1.
• Sie können auch über die Werteingabetasten (0 bis 9) einen bestimmten Wert eingeben. Geben Sie dabei unbedingt alle drei Stellen ein.
  Beispiel: Zum Eingeben von „96“ die Tasten 0, 9 und 6 drücken.

4. Drücken Sie zum Ausschalten des Metronoms die METRONOME-Taste oder SONG ▶/■-Taste.

HINWEIS

- Zum Zurückstellen der Tempoeinstellung auf das Vorgabetempo des aktuell gewählten Musikbibliothek-Stücks drücken Sie in Schritt 3 gleichzeitig die Tasten + und -. Drücken von + und - bei Aufnahme stellt den Tempowert auf 120 zurück.

Einstellen der Metronomlautstärke

HINWEIS

- Die nachstehende Einstellung kann jederzeit unabhängig davon vorgenommen werden, ob das Metronom wiedergegeben wird.

1. Weisen Sie bei gedrückt gehaltener TONE/SETTING-Taste mit den METRONOME VOLUME-Tasten einen Lautstärkewert im Bereich von 0 bis 42 an.

• Näheres zur Benutzung der Tastaturtasten für Einstellungen siehe „Für Einstellungen verwendete Tasten der Tastatur“ auf Seite G-19.
• Jedes Drücken der ▼- oder ▲-Taste erhöht bzw. vermindert den Metronomlautstärkewert um 1.

HINWEIS

- Zum Zurückstellen auf die Vorgabeeinstellung drücken Sie gleichzeitig ▼ und ▲.

Spielen eines Klavierduetts

Mit dem Duettmodus können Sie die Klaviertastatur in der Mitte auftrennen, damit zwei Personen im Duett spielen können. Die linke und rechte Seite der Tastatur haben dann exakt den gleichen Umfang. Das linke Pedal wird zum Dämpferpedal für die linke Seite und das rechte Pedal zum Dämpferpedal für die rechte Seite. Der Duettmodus eignet sich hervorragend für die Unterricht, wobei z.B. der Lehrer auf der linken Seite und der Schüler den selben Song auf der rechten Seite spielt.

Tastatur

Splitpunkt Linke Tastatur Rechte Tastatur C3 C4 C5 C6 C3 C4 C5 C (mittleres C) (mittleres C) 6

Pedale

Dämpferpedal für linke Seite Dämpferpedal für linke und rechte Seite Dämpferpedal für rechte Seite

HINWEIS

- Nur das Dämpferpedal für die Tastatur der rechten Seite unterstützt Halbpedal-Bedienung.

1. Drücken Sie eine der GRAND PIANO-Tasten (MODERN oder CLASSIC) zum Wählen der für das Duett gewünschten Piano-Klangfarbe.

HINWEIS

- Sie können für Duette nur die Klangfarbe MODERN oder CLASSIC verwenden.

1. Drücken Sie gleichzeitig die GRAND PIANO-Tasten MODERN und CLASSIC.

- Dies ruft den Duettmodus auf und trennt die Tastatur auf. Die GRAND PIANO-Lampe leuchtet kurz auf, was anzeigt, dass der Duettmodus aktiviert ist.

1. Zum Verlassen des Duettmodus drücken Sie eine der GRAND PIANO-Tasten MODERN oder CLASSIC.

WICHTIG!

• Das Digital-Piano verlässt den Duettmodus auch, wenn Sie in Schritt 3 eine Klangfarbe mit der TONE/SETTING-Taste und den Tastaturtasten wählen.
• Bei Aufnahme kann der Duettmodus nicht verwendet werden.

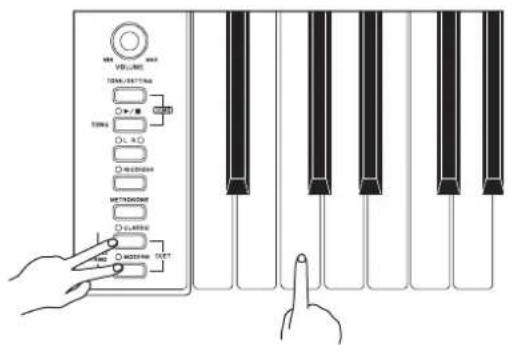

Ändern der Tastaturoktaven

Sie können den Bereich der linken und rechten Tastatur in Oktaveneinheiten gegenüber der Vorgabeeinstellung abändern. Dies ist z.B. praktisch, wenn der Bereich der Vorgabeeinstellung nicht ausreicht, wenn ein Spieler den Part der linken Hand und der andere den Part der rechten Hand spielt.

1. Drücken Sie bei gedrückt gehaltenen MODERN- und CLASSIC GRAND PIANO-Tasten die Tastaturtaste des Cs, auf das C4 (mittleres C) der linken Tastatur gelegt werden soll.

M8 VDD/WR VDD/LWS TEN/WEET/TA +/- M TEN OL & D + - + - + - + - + - + - + - + - + - + - + - + -

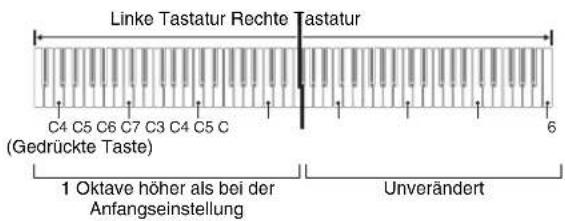

Beispiel: Drücken der Tastaturtaste des am weitesten links liegenden Cs weist den unten gezeigten Bereich zu.

Linke Tastatur Rechte Tastatur C4 C5 C6 C7 C3 C4 C5 C (Gedrückte Taste) 1 Oktave höher als bei der Anfangseinstellung Unverändert

1. Drücken Sie bei gedrückt gehaltenen MODERN- und CLASSIC GRAND PIANO-Tasten die Tastaturtaste des Cs, auf das C4 (mittleres C) der rechten Tastatur gelegt werden soll.

HINWEIS

- Sie können die Tastaturen durch Verlassen und erneutes Aufrufen des Duettmodus auf die Bereiche der Vorgabeeinstellung zurückstellen.

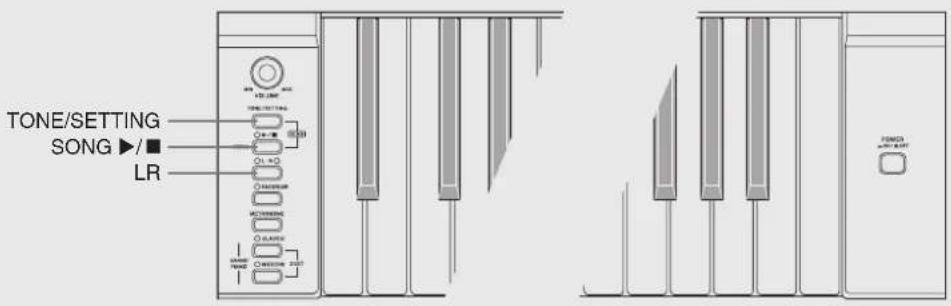

Wiedergeben der vorprogrammierten Songs

- Nach dem Wählen eines vorprogrammierten Songs kann es einige Sekunden dauern, bis die Songdaten eingelesen sind. Während die Daten geladen werden, sind Tastaturtasten und Tastenbedienung deaktiviert. Durch nachfolgende Bedienung während des Spielens auf der Tastatur setzt die Ausgabe aus.

Wiedergeben aller vorprogrammierten Songs

Das Digital-Piano besitzt eine Musikbibliothek mit 60 vorprogrammierten Stücken. Sie können die 60 Stücke der Reihe nach von Anfang bis Ende abspielen lassen.

1. Drücken Sie bei gedrückt gehaltener TONE/SETTING-Taste die SONG ▶/■-Taste.

• Dies startet den Demo-Wiederholbetrieb, bei dem alle vorprogrammierten Stücke von 01 bis 60 fortlaufend der Reihe nach abgespielt werden.
• Sie können während der Wiedergabe eines Songs auf der Tastatur mitspielen. Der Tastatur wird die Klangfarbe zugewiesen, die für den wiedergegebenen Song vorprogrammiert ist.
• Sie können während der Demo-Wiedergabe einen bestimmten Titel wählen. Näheres siehe Schritt 2 unter „Wiedergeben eines ausgewählten Musikbibliothek-Songs“.

2. Drücken Sie erneut die SONG ▶/■-Taste, um die Demo-Wiedergabe der vorprogrammierten Songs zu stoppen.

HINWEIS

- Außer dem oben beschriebenen Wählen eines Songs und Stoppen der Wiedergabe ist bei Demo-Wiedergabe keine Bedienung möglich.

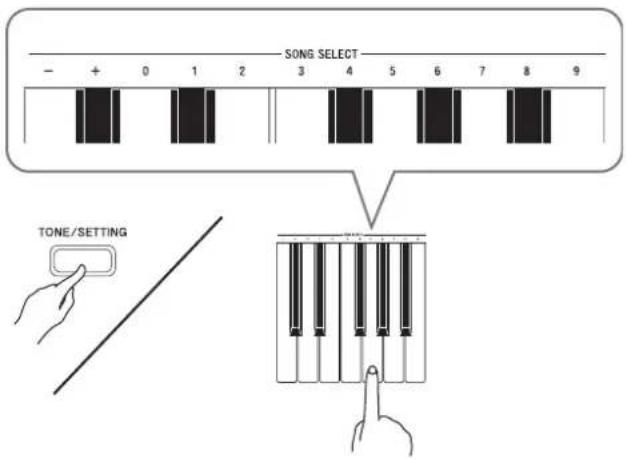

Wiedergeben eines ausgewählten Musikbibliothek-Songs

1. Schlagen Sie in der Songliste auf Seite A-1 die Songnummer des abzuspielenden Songs nach.
2. Halten Sie zum Wechseln auf einen anderen Song die TONE/SETTING-Taste gedrückt und geben Sie dabei mit den SONG SELECT-Tasten die Nummer des gewünschten Songs ein.

SONG SELECT TONE/SETTING

• Jedes Drücken der Taste + oder – erhöht bzw. vermindert die Songnummer um 1.
• Sie können auch über die Werteingabetasten (0 bis 9) eine bestimmte Songnummer eingeben. Geben Sie dabei unbedingt beide Stellen ein.

Beispiel: Zum Wählen von Song 08 geben Sie 0 und dann 8 ein.

3. Drücken Sie die SONG ▶/■-Taste.

• Damit startet die Wiedergabe des Songs.

4. Drücken Sie zum Stoppen der Wiedergabe erneut die SONG ▶/■-Taste.

• Die Wiedergabe stoppt automatisch, wenn das Ende des Songs erreicht ist.

HINWEIS

• Gleichzeitiges Drücken von + und – stellt die Songnummer 01 ein.
• Sie können auch das Wiedergabetempo und die Lautstärke des Songs anpassen. Näheres siehe „Konfigurieren von Einstellungen über die Tastatur“ auf Seite G-18.

Üben mit einem Song aus der Musikbibliothek

Sie können den Part der linken oder rechten Hand eines Songs abschalten und auf dem Piano mitspielen.

HINWEIS

- Die Musikbibliothek enthält eine Reihe von Duetten. Wenn ein Duett gewählt ist, können Sie den Ton des ersten Klavierparts oder zweiten Klavierparts abschalten und mit dem Song mitspielen.

VORBEREITUNG

• Wählen Sie den zu übenden Song und stellen Sie das Tempo ein. Siehe „Konfigurieren von Einstellungen über die Tastatur“ auf Seite G-18.
• Eine Reihe von Stücken enthalten Tempowechsel zur Erzeugung bestimmter musikalischer Effekte.

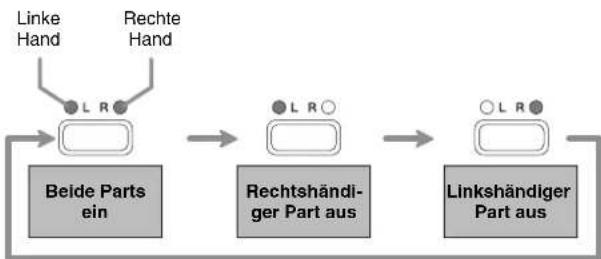

1. Drücken Sie zum Ausschalten eines Parts die LR-Taste.

- Wiederholtes Drücken der LR-Taste schaltet die Part-Einstellungen in der folgenden Reihenfolge weiter. Die Anzeigelampen über der Taste zeigen an, welcher Part ausgeschaltet ist.

2. Drücken Sie die SONG ▶/■-Taste.

- Dies startet die Wiedergabe ohne den in Schritt 1 ausgeschalteten Part.

3. Spielen Sie den fehlenden Part auf der Tastatur.

4. Drücken Sie zum Stoppen der Wiedergabe erneut die SONG ▶/■-Taste.

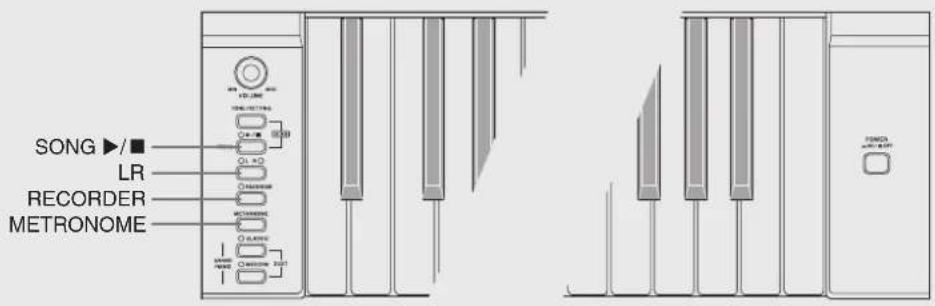

Aufnahme und Wiedergabe

SONG ▶/■ LR RECORDER METRONOME

Sie können die gespielten Noten im Speicher des Digital-Pianos für späteres Abspielen speichern.

Spuren (Tracks)

Die Aufzeichnung von Daten erfolgt in so genannten Spuren (Tracks), wobei jeder Song zwei Spuren umfasst: Spur 1 und Spur 2. Sie können die Spuren separat aufnehmen und dann kombinieren, um sie als einen einzigen Song gemeinsam abzuspielen.

Speicherkapazität

• Sie können im Speicher des Digital-Pianos circa 5.000 Noten speichern.
• Bei knapp gewordenem Speicherplatz beginnt die RECORDING-Lampe schnell zu blinken.
  • Die Aufnahme stopp automatisch, wenn die maximale Zahl der speicherbaren Noten überschritten ist.

Aufgenommene Daten

• Spielauf der Tastatur
• Verwendete Klangfarbe
- Pedalbetätigungen
- Nachhall- und Chorus-Einstellungen (nur Spur 1)
- Tempo-Einstellung (nur Spur 1)
• Mischklang-Einstellung (nur Spur 1)

Speicherung der Aufnahmedaten

• Durch Starten einer neuen Aufnahme werden die zuvor im Speicher aufgenommenen Daten gelöscht.
• Falls während einer Aufnahme der Strom ausfällt, werden alle Daten der Spuren der laufenden Aufnahme gelöscht.

WICHTIG!

- CASIO COMPUTER CO., LTD. übernimmt keine Gewähr für etwaige Schäden, entgangene Gewinne oder Ansprüche dritter Personen, die aus dem Verlust von Aufnahmedaten resultieren, die durch Fehlbetrieb, eine Reparatur oder andere Ursachen gelöscht worden sind.

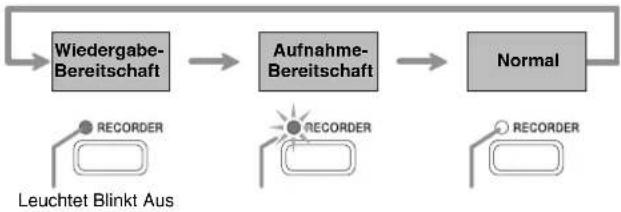

Benutzen der RECORDER-Taste

Mit der RECORDER-Taste kann in der nachstehenden Reihenfolge durch die Aufnahmeoptionen geschaltet werden.

Aufnehmen einer bestimmten Spur eines Songs

Nach Aufnahme von einer Spur eines Songs kann die andere Spur bei gleichzeitiger Wiedergabe der Aufnahme auf der ersten Spur aufgenommen werden.

1. Drücken Sie zweimal die RECORDER-Taste, damit deren Lampe blinkt.

• Die Lampe L beginnt zu blinken, was anzeigt, dass das Digital-Piano bereit für Aufnahme auf Spur 1 ist.

1. Wählen Sie mit der LR-Taste die Spur, auf der die Aufnahme erfolgen soll.

- Überzeugen Sie sich, dass die Anzeigelampe für die Aufnahmespur blinkt. Spur 1: L-Lampe Spur 2: R-Lampe

Beispiel: Spur 1 gewählt

1. Wählen Sie die Klangfarbe und Effekte (nur Spur 1), mit denen die Aufnahme erfolgen soll.

- Klangfarbe (Seite G-6) - Effekt (Seite G-9)

HINWEIS

- Wenn während der Aufnahme das Metronom wiedergegeben werden soll, Takt und Tempo einstellen und dann die METRONOME-Taste drücken. Näheres siehe „Benutzen des Metronoms“ auf Seite G-10.

1. Beginnen Sie auf dem Digital-Piano zu spielen.

• Die Aufnahme startet automatisch.

1. Drücken Sie zum Stoppen der Aufnahme erneut die SONG ▶/■-Taste.

- Dadurch wechseln die Lampen der Tasten RECORDER und LR von Blinken auf konstantes Leuchten. - Zum Wiedergeben der gerade aufgenommenen Spur drücken Sie die SONG ▶/■-Taste.

1. Wenn Sie die Aufnahme oder deren Wiedergabe beenden möchten, drücken Sie dazu die RECORDER-Taste, damit die dazugehörige Lampe erlischt.

Aufnehmen einer Songspur bei der Wiedergabe der anderen Spur

1. Drücken Sie die RECORDER-Taste, damit deren Lampe leuchtet.

1. Drücken Sie die LR-Taste, bis nur die Lampe der wiederzugebenden Spur leuchtet.
2. Drücken Sie die RECORDER-Taste, damit deren Lampe blinkt.

• Die L-Lampe beginnt zu blinken.

1. Wählen Sie mit der LR-Taste die Spur, auf der die Aufnahme erfolgen soll.

- Überzeugen Sie sich, dass die Anzeigelampe für die Aufnahmespur blinkt.

Beispiel: Abhören von Spur 1 bei Aufnahme auf Spur 2

Leuchtet (Wiedergabe) Blinkt (Aufnahmebereitschaft)

1. Wählen Sie die Klangfarbe und Effekte (nur Spur 1), die Sie für die Aufnahme verwenden möchten.
2. Drücken Sie die SONG ▶/■-Taste oder spielen Sie etwas auf der Tastatur.

- Dies startet die Wiedergabe der bespielten Spur und die Aufnahme auf der anderen Spur.

1. Drücken Sie zum Stoppen der Aufnahme die SONG ▶/■-Taste.

Wiedergabe aus dem Speicher des Digital-Pianos

1. Drücken Sie die RECORDER-Taste, damit deren Lampe leuchtet.

HINWEIS

- Wenn bereits beide Spuren eines Songs bespielt sind, können Sie, wenn Sie möchten, auch eine Spur ausschalten und nur die andere Spur wiedergeben. Ob eine Spur ein- oder ausgeschaltet ist, kann an den Lampen über der LR-Taste abgelesen werden. Wiederholtes Drücken der LR-Taste schaltet der Reihe nach durch die möglichen Ein/Aus-Einstellungen der Spuren.

1. Drücken Sie die SONG ▶/■-Taste.

- Dies startet die Wiedergabe des Songs und/oder der gewählten Spur.

HINWEIS

• Sie können während der Wiedergabe einer Spur das Tempo ändern.
• Drücken Sie zum Stoppen der Wiedergabe erneut die SONG ▶/■-Taste.

Löschen aufgenommener Daten

Nach dem folgenden Vorgehen kann eine einzelne Spur eines Songs getrennt gelöscht werden.

WICHTIG!

- Durch den nachstehenden Vorgang werden sämtliche Daten der gewählten Spur gelöscht. Bitte beachten Sie, dass die Löschung nicht rückgängig gemacht werden kann. Vergewissern Sie sich, dass Sie die Daten im Speicher des Digital-Pianos nicht mehr benötigen, bevor Sie die folgenden Schritte ausführen.

1. Drücken Sie die RECORDER-Taste, damit deren Lampe leuchtet.

2. Drücken Sie erneut die RECORDER-Taste, damit deren Lampe blinkt.

1. Wählen Sie mit der LR-Taste die zu lösche Spur.

• Die Lampe der gewählten Spur beginnt zu blinken.

1. Halten Sie die RECORDER-Taste gedrückt, bis die Lampe der zu löschenden Spur blinkt und die Lampe der anderen Spur erloschen ist.

Beispiel:Löschen von Spur 2

Aus Blinkt: Löschbereitschaft

1. Drücken Sie die LR-Taste.

2. Dies löscht die gewählte Spur und schaltet auf Wiedergabe-Bereitschaft.

3. Zum Abbrechen des Vorgangs bitte die RECORDER-Taste anstelle der LR-Taste drücken.

HINWEIS

- Ab Schritt 4 sind nur die Tasten LR und RECORDER des Digital-Pianos verwendbar, bis der Löschvorgang in Schritt 5 konkret ausgeführt wird. Über andere Tasten ist keine Bedienung möglich.

Konfigurieren von Einstellungen über die Tastatur

Außer dem Wählen von Klangfarben und Musikbibliothek-Titeln dient die TONE/SETTING-Taste in Kombination mit den Tastaturtasten auch zum Konfigurieren von Effekt, Tastenanschlag und anderen Einstellungen.

Einstellungen über die Tastatur vornehmen

1. Schlagen Sie unter „Parameterliste“ auf Seite G-20 die vorzunehmende Einstellung nach und merken Sie sich die Einzelheiten.
2. Schlagen Sie unter „Für Einstellungen verwendete Tasten der Tastatur“ auf Seite G-19 die Lage der Tasten zum Konfigurieren der gewünschten Einstellungen nach.
3. Schlagen Sie bei gedrückt gehaltener TONE/SETTING-Taste die Tastaturtaste an, der die gewünschte Einstellung zugeordnet ist.

- Das Digital-Piano gibt einen Bestätigungston aus, nachdem es die Einstellung konfiguriert hat. Beispiel: Drücken Sie zum Transponieren der Tonhöhe um einen Halbton einmal die Tastaturtaste ▼.

Transponiertaste TONE/SETTING

1. Geben Sie die TONE/SETTING-Taste wieder frei, um die Einstellung abzuschließen.

HINWEIS

- Sie können das Digital-Piano so konfigurieren, dass in Schritt 3 kein Bestätigungston ausgegeben wird. Näheres siehe „ ^15 Bestätigungston“ unter „Parameterliste“ auf Seiten G-20 - G-22.

Bedienungsweisen für Einstellungen über die Tastatur

Beim Konfigurieren von Einstellungen mit den Tastaturtasten werden drei verschiedene Bedienungsweisen verwendet: Typ A, Typ B und Typ C.

Typ A: Direkteingabe

Beispiel: Drücken der STRINGS-Tastaturtaste zum Wählen der STRINGS-Klangfarbe

Typ B: Anheben und Absenken einer Einstellung mit den Tastaturtasten + und - oder ▼ und ▲

• Durch Gedrückthalten einer Taste erhöht bzw. vermindert sich die Einstellung mit erhöhter Geschwindigkeit.
• Zum Zurückstellen auf die Vorgabeeinstellung drücken Sie beide Tasten gleichzeitig.

Typ C: Eingaben von Werten mit den Zifferntasten (0 bis 9)

Beispiel: Zum Eingeben von „120“ die Tasten 1, 2 und 0 drücken.

HINWEIS

- Welche Bedienungsweise für die jeweilige Einstellung geeignet ist, finden Sie unter „Bedienungsweise“ unter „Parameterliste“ auf Seite G-20.

Für Einstellungen verwendete Tasten der Tastatur

- Die Nummern ① bis ⑰ entsprechen der Nummerierung unter „Parameterliste“ auf Seite G-20.

[Linke Tastatur]

GRAND PANG ELEC PANG 1 2 HARPSI- CHORD VIBRA- PHONE PIPE ORGAN STRINGS BASS ILLOWER 1 2 SONG SELECT - 4 0 1 2 3 4 5 6 7 8 9 ①Klangfarbenwahl ⑤Songwahl [Generell] [Mittlere Tastatur] - + 0 1 2 3 4 5 6 7 8 9 TEMP METRONOME BEAT OFF 1 2 3 TOUCH RESPONSE BRILLIANCE OFF 1 2 3 Reverb ⑥Tempo ⑦Metronomtakt ③Nachhall (Reverb) ⑩Anschlagsdynamik ②Brillanz [Rechte Tastatur] OFF 1 2 3 4 + OFF ON OFF ON OFF ON ④Chorus ①Keyboard-Tonhöhe (Transponierung) ②Keyboard-Stimmung (Tuning) ⑧Song-Lautstärke ⑨Metronom-Lautstärke ⑬Sendekanal ⑭Local Control ⑮Bestätigungston ⑯Datensicherung ⑰Bedienungssperre

Parameterliste

Klangfarben

Parameter Einstellungen		Bedienungsweise (Seite G-18)	Beschreibung Bemerkungen
1 Klangfarbenwahl	Siehe Seite G-6. Vorgabe: GRAND PIANO (MODERN)	A Weist der Tastatur eine Klangfarbe zu. (Seite G-6)
2 Brillanz (BRILLIANCE)	-3 bis 0 bis 3 Vorgabe: 0	B Stellt die Brillanz der Noten ein. (Seite G-8)
3 Nachhall (REVERB)	Aus (OFF), 1 bis 4 Vorgabe: 2	A Stellt den Nachhall der Noten ein. (Seite G-9)
4 Chorus Aus (OFF), 1 bis 4 Vorgabe: Aus		A Stellt den Umfang der Notenverstimmung ein. (Seite G-9)	• Chorus ist im Duettmodus nicht verfügbar.• Bei Mischklangfarben (Layer) wird Chorus nur auf die als zweite gewählte Klangfarbe des Mischklangs aufgelegt.• Wenn Chorus eingeschaltet wird, während eine Bassklangfarbe gewählt ist, wird der Effekt nur auf den Bassklang aufgelegt. Chorus hat keinen Effekt auf die Klangfarbe des oberen Bereichs.

■Song/Metronom

Parameter Einstellungen		Bedienungsweise(Seite G-18)	Beschreibung Bemerkungen
5 Songwahl (SONG SELECT)	01 bis 60Vorgabe: 01	B (+/−)C (0 bis 9)	Wählt ein Stück aus der Musikbibliothek.(Seite G-12)	• Geben Sie beim Einstellen von Werten mit den Zifferntasten (0 bis 9) stets beide Stellen ein.Beispiel:Um 8 einzugeben, 0, 8 drücken(Führungssnull erforderlich).• Diese Einstellung kann bei laufender Aufnahme nicht geändert werden.
6 Tempo (TEMPO)	20 bis 255Vorgabe: 120	B (+/−)C (0 bis 9)	Legt das Tempo von Musikbibliothek-Songs, Metronom, Aufnahme und Wiedergabe usw. fest.(Seite G-10)	• Geben Sie beim Einstellen von Werten mit den Zifferntasten (0 bis 9) stets drei Stellen ein.Beispiel:Um 90 einzugeben, 0, 9, 0 drücken(Führungssnull erforderlich).• Bei Aufnahme stellt gleichzeitiges Drücken von + und – den Wert 120 ein.
7 Metronomtakt (METRONOME BEAT)	0, 2, 3, 4, 6Vorgabe: 4	A Legt die Zahl der Metronomschläge pro Takt fest.(Seite G-10)		• Die Metronomtakt-Einstellung kann bei laufender Wiedergabe eines Musikbibliothek-Songs nicht geändert werden.
8 Song-Lautstärke	00 bis 42Vorgabe: 42	B Stellt den Lautstärkepegel für Wiedergabe aus der Musikbibliothek ein.		• Diese Einstellung kann bei laufender Aufnahme nicht geändert werden.
9 Metronom-Lautstärke	00 bis 42Vorgabe: 36	B Legt die Metronom-Lautstärke fest.(Seite G-10)

Tastatur

Parameter Einstellungen		Bedienungsweise (Seite G-18)	Beschreibung Bemerkungen
10 Anschlagsdynamik (TOUCH RESPONSE)	-Aus (OFF), 1 bis 3 Vorgabe: 2	A Gibt die relative Stärke des Tastenanschlags vor. Einstellen eines kleineren Wertes ergibt ein leichteres Ansprechen für kraftvollen Sound.
11 Keyboard-Tonhöhe (Transponieren)	-12 bis 0 bis 12 Vorgabe: 0	B Erhöht bzw. senkt die Tonhöhe des Digital-Pianos in Halbtonschritten.	Die Tonhöhe kann nicht bei laufender Musikbibliothek-Wiedergabe oder im Duettmodus transponiert werden.Durch Anheben der Digital-Piano-Tonhöhe können sich Verzerrungen bei den obersten Noten im Umfang einer Klangfarbe ergeben.
12 Keyboard-Stimmung (Tuning)	-99 bis 0 bis 99 Vorgabe: 0	B Hebt bzw. senkt die Grundtonhöhe des Digital-Pianos in 1-Cent-Schritten (100 Cent = 1 Halbton) gegenüber der Standardtonhöhe A4 = 440 Hz.	Die Tonhöhe-Stimmung kann bei laufender Wiedergabe eines Musikbibliothek-Songs nicht geändert werden.

■MIDI- und andere Einstellungen

Parameter Einstellungen		Bedienungsweise (Seite G-18)	Beschreibung Bemerkungen
13	Sendekanal 01 bis 16Vorgabe: 01	B Legt einen der MIDI-Kanäle (1 bis 16) als den Sendekanal fest, der zum Senden von MIDI-Meldungen an externe Geräte verwendet wird.
14	Local Control Ein, AusVorgabe: Ein	A Wählen von „Aus“ für Local Control schaltet die Klangquelle des Digital-Pianos aus, so dass beim Anschlagen einer Taste kein Ton erzeugt wird.Schalten Sie Local Control aus, wenn die Klänge nur auf dem angeschlossenen MIDI-Gerät erzeugt werden sollen.	Die Local Control-Einstellung kann bei laufender Wiedergabe eines Musikbibliothek-Songs nicht geändert werden.
15	Bestätigungston Aus, EinVorgabe: Ein	A Wählen von „Aus“ deaktiviert die Ausgabe des Bestätigungstons beim Drücken einer Tastaturtaste bei gedrückt gehaltener TONE/SETTING-Taste.	Diese Einstellung wird auch nach Ausschalten des Digital-Pianos beibehalten.Die Bestätigungston-Einstellung kann bei laufender Musikbibliothek- und Metronom-Wiedergabe sowie bei Aufnahme nicht geändert werden.
16	Datensicherung Aus, EinVorgabe: Aus	A Wenn für diese Einstellung „Ein“ gewählt ist, speichert das Digital-Piano die aktuellenEinstellungen*1und stellt diese beim nächsten Einschalten wieder her.Wenn „Aus“ gewählt ist, werden dieEinstellungen*2bei jedem Einschalten des Digital-Pianos auf die Anfangsvorgaben zurückgestellt.	Die Datensicherung-Einstellung kann bei laufender Musikbibliothek- und Metronom-Wiedergabe, im Duett-Modus und bei laufender Aufnahme nicht geändert werden.*1Folgende Einstellungen werden nicht gespeichert.DuetmodusMusikstück-LR-Einstellung (Part)Local Control*2Außer Bestätigungston-Ein/Aus-Einstellung.
17	Bedienungs-sperre	Aus, EinVorgabe: Aus	A Wählen von „Ein“ für diese Einstellung sperrt die Tasten (außer Netztaste und zum Entsperren benötigte Tasten) des Digital-Pianos, so dass keine Bedienung möglich ist.Aktivieren Sie die Bedienungssperre, um vor Folgen einer unbeabsichtigten Tastenbetätigung geschützt zu sein.	Die Bedienungssperre-Einstellung kann bei laufender Musikbibliothek- und Metronom-Wiedergabe sowie bei Aufnahme nicht geändert werden.

Anschluss an den MIDI-Anschluss

Was ist MIDI?

MIDI ist ein Standard für Digitalsignale und Anschlüsse, der es Musikinstrumenten, Computern und anderen Geräten ermöglicht, unabhängig vom jeweiligen Hersteller Daten miteinander auszutauschen.

HINWEIS

- Näheres zur MIDI-Implementation siehe: http://world.casio.com/

MIDI-Anschlüsse

Anschließen eines geeigneten Computers oder anderen externen MIDI-Geräts an die MIDI OUT/IN-Buchsen des Digital-Pianos ermöglicht es, MIDI-Meldungen zwischen den Geräten austauschen und auf der Tastatur gespielte Noten auf dem angeschlossenen Gerät aufzuzeichnen und wiederzugeben.

MIDI-Einstellungen

Zum Konfigurieren der MIDI-Einstellungen kann das unter „Konfigurieren von Einstellungen über die Tastatur“ (Seite G-18) beschriebene Vorgehen verwendet werden. Eine Beschreibung der Einstellungen und entsprechende Informationen finden Sie auf Seite G-22.

Montieren des Ständers

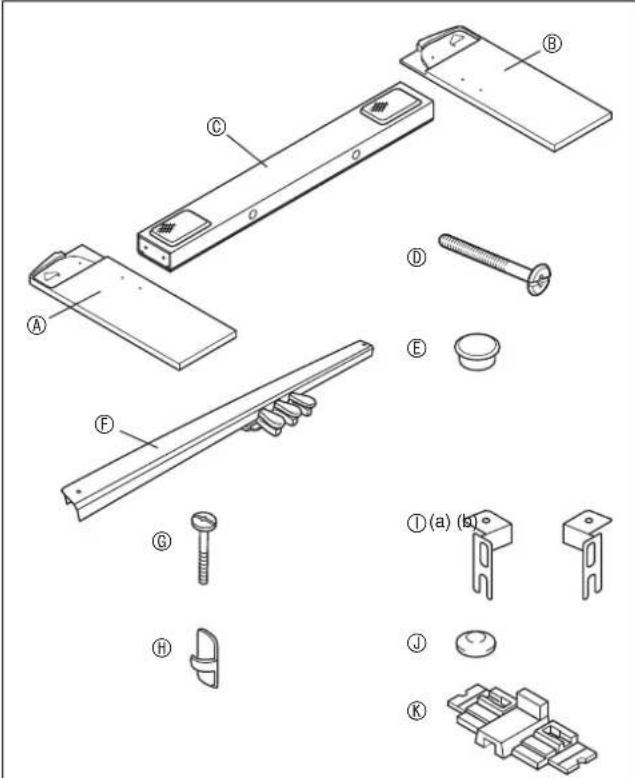

Auspacken

VORBEREITUNG

• Kontrollieren Sie bitte, ob alle unten gezeigten Teile vorhanden sind, bevor Sie mit der Montage beginnen. Die Schrauben befinden sich in einem Plastikbeutel im Polystyrolschaum-Verpackungsmaterial.
• Das zur Montage benötigte Werkzeug ist bei diesem Ständer nicht enthalten. Es ist Ihnen überlassen, für die Montage einen großen Kreuzschlitzschraubenzieher (+) bereitzulegen.

Ⓐ Seitentafel ....... ×1
⑧ Seitentafel ....x1
© Lautsprecherbox ....x1
⑭ Schrauben....×8
© Schraubenkappen .... ×8
⑤ Pedaleinheit ....... ×1
⑥ Schrauben....x2

⑧ Clips …… ×2

①-(a) Befestigungswinkel ..... ×1

①-(b) Befestigungswinkel ..... ×1

① Schraubenkappen.... ×2

© Polystyrolschaum-

Verpackungsmaterial

(für Ständermontage

benötigt) …… × 1

Montieren des Ständers

VORSICHT

• Der Ständer sollte von zwei Personen gemeinsam montiert werden.
• Der Ständer sollte auf ebenem Boden montiert werden.
• Entfernen Sie das Klebeband, mit dem die Tastaturabdeckung arretiert ist, nicht bevor die Montage beendet ist. Wenn das Klebeband entfernt wird, kann sich die Tastaturabdeckung während der Montage öffnen und schließen, wodurch die Gefahr besteht, sich die Hände oder Finger zu verletzen.
• Achten Sie darauf, sich beim Montieren nicht die Finger zwischen den Teilen einzuklemmen.
• Wenn Sie das Digital-Piano auf dem Boden ablegen, ist eine weiche Unterlage zu verwenden (Decke, Kissen o.ä.). Legen Sie das Digital-Piano nicht direkt auf den Boden.

• Legen Sie beim Befestigen des Digital-Pianos und der Lautsprecherbox © an den Seitentafeln Ⓐ und Ⓑ die gesamte Baugruppe auf die Seite.
• Bitte gehen Sie beim Montieren des Ständers unbedingt gemäß Anleitung vor.

VORBEREITUNG

- Bevor Sie mit dem Montieren des Ständers beginnen, trennen Sie bitte das Polystyrolschaum-Verpackungsmaterial Ⓕ in die unten in der Illustration gezeigten Teile auf. Durch das Auftrennen erhalten Sie insgesamt sechs Schaumstoffteile Ⓚ-(a), Ⓚ-(b) und Ⓚ-(c), die beim Montieren des Ständers verwendet werden.

- Falls das Verpackungsmaterial nicht mehr vorhanden ist, können Sie stattdessen auch Illustrierte oder anderes dickes Material verwenden.

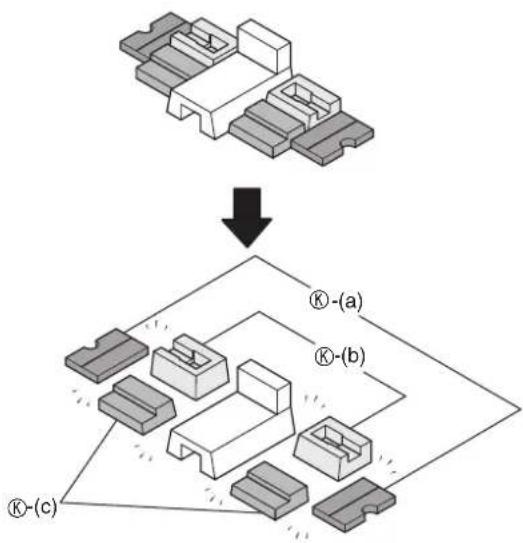

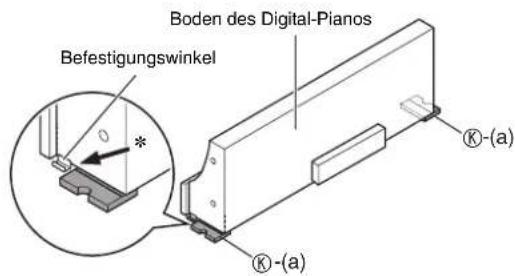

1. Setzen Sie das Digital-Piano auf die beiden Schaumstoffteile Ⓚ-(a).

Boden des Digital-Pianos Befestigungswinkel K-(a) K-(a)

*Stellen Sie sicher, dass die Kanten der Halterungen an den beiden Seiten des Digital-Pianos auf den Schaumstoffteilen platziert sind.

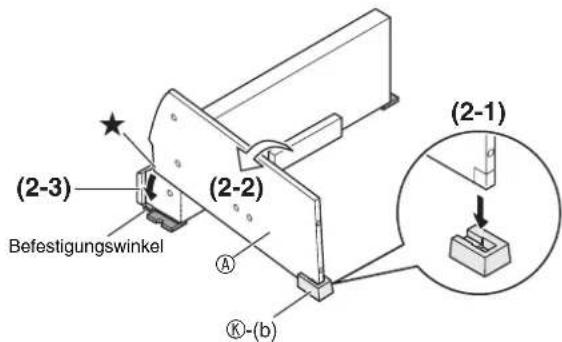

1. Führen Sie die nachstehenden Schritte zum Anbringen der Seitentafel Ⓐ am Digital-Piano aus.

WICHTIG!

- Wenn Sie unten in Schritt (2-3) die Seitentafel mit der Ecke in die Halterung auf der Seite des Digital-Pianos einsetzen, gehen Sie bitte behutsam vor, damit die Seitentafelecke ( ) nicht beschädigt wird. Versuchen Sie auf keinen Fall, die Seitentafel in die Halterung einzusetzen, ohne sie wie in Schritt (2-2) angewiesen schräg zu halten, da die Seitentafelecke sonst beschädigt werden kann.

(2-1) Stecken Sie die Seitentafel Ⓐ mit der Ecke, die mit einem Metallwinkel versehen ist, in Schaumstoffteil Ⓚ-(b).
(2-2) Neigen Sie die Seitentafel Ⓐ leicht in Richtung des Pfeils in der Illustration.
(2-3) Halten Sie die Seitentafel Ⓐ weiter schräg und setzen Sie sie mit der entgegengesetzten Ecke (★) in die Halterung auf der Seite des Digital-Pianos ein.

(2-3) Befestigungswinkel (2-2) A ©-(b) (2-1)

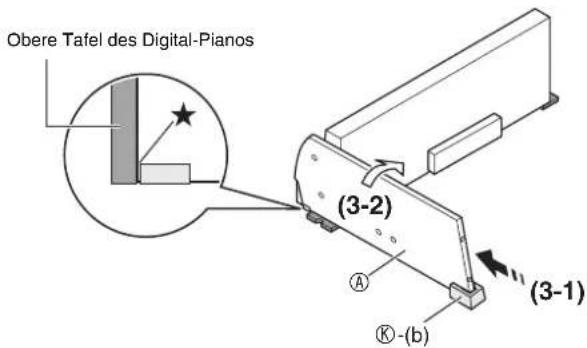

1. Halten Sie die Seitentafel Ⓐ schräg und fluchten Sie sie auf die Seite des Digital-Pianos ein.

(3-1) Schieben Sie die Seitentafel Ⓐ so in Richtung des schwarzen Pfeils in der Illustration, dass sie mit der Oberkante Ⓐ möglicht dicht am Boden der oberen Tafel des Digital-Pianos (★) anliegt.

(3-2) Richten Sie die Seitentafel ① nach dem Einfluchten so auf, dass sie fest an der Seite des Digital-Pianos anliegt.

Obere Tafel des Digital-Pianos (3-2) (3-1) A K-(b)

WICHTIG!

- Bitte beachten Sie beim Ausführen des obigen Schritts (3-1), dass die Seitentafel Ⓐ so zu positionieren ist, dass ihre Oberkante am Boden der oberen Tafel des Digital-Pianos anliegt. Ist dies nicht der Fall, kann die Seitentafel Ⓐ in Schritt (3-2) nicht gerade aufgerichtet werden.

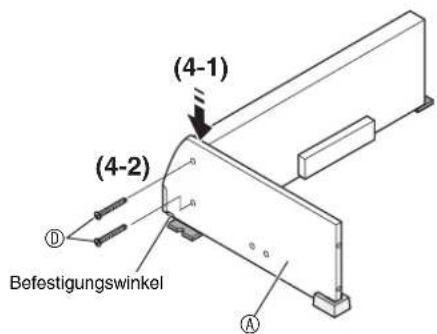

1. Führen Sie die folgenden Schritte aus, um die Seitentafel am Digital-Piano zu befestigen.

(4-1) Drücken Sie die Seitentafel Ⓐ nach unten an, um sie möglichst tief in die Halterung auf der Seite des Digital-Pianos zu schieben. (4-2) Sichern Sie die Seitentafel Ⓐ mit den Schrauben Ⓑ am Digital-Piano.

(4-1) (4-2) D Befestigungswinkel A

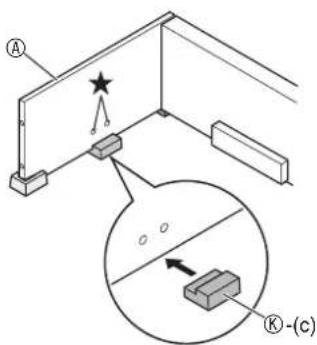

1. Schieben Sie Schaumstoffteil Ⓔ-(c) wie in der Illustration gezeigt unter die Seitentafel Ⓔ.

• Die Schaumstoffteile sollten direkt unter den beiden Schraubenlöchern (★) in der Seitentafel positioniert werden.

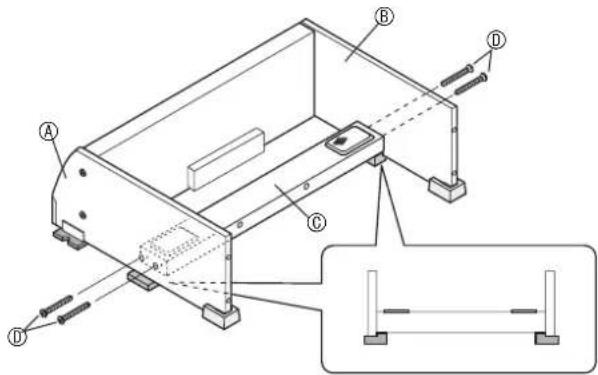

1. Wiederholen Sie die Schritte 2 bis 5 zum Befestigen der Seitentafel® auf der anderen Seite des Digital-Pianos.

2. Sichern Sie bei wie in der Illustration auf der Seite stehender Lautsprecherbox © die Seitentafeln Ⓐ und ® an der Lautsprecherbox ©. Sichern Sie die Seitenteile mit vier Schrauben Ⓓ.

- Fluchten Sie die Schraubenlöcher der Lautsprecherbox © zum Eindrehen der Schrauben ① auf die Schraubenlöcher der Seitentafeln ein. - Drehen Sie die Schrauben auf der einen Seite der Lautsprecherbox © teilweise ein und ziehen Sie dann die Schrauben auf der anderen Seite fest. - Ziehen Sie dann auch die zunächst nur teilweise eingedrehten Schrauben fest.

- Sie können die Lautsprecherbox © auch zur Rückseite des Ständers gewendet installieren.

1. Vergewissern Sie sich, dass alle Schrauben festgezogen sind, entfernen Sie das Verpackungsmaterial und richten Sie den Ständer dann auf.

- Decken Sie nach dem Aufrichten des Ständers die acht bis dahin angebrachten Schrauben mit Schraubenkappen ⑤ ab.

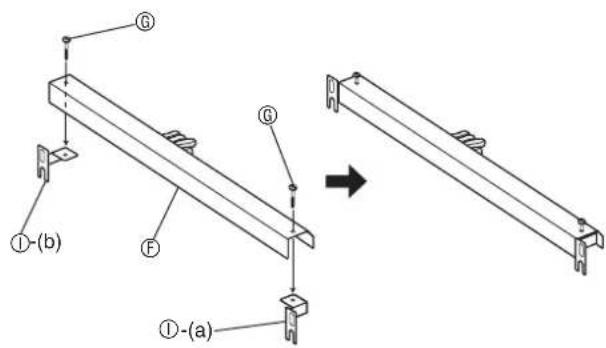

1. Befestigen Sie die Befestigungswinkel ① an der Pedaleinheit ⑤ und sichern Sie sie provisorisch mit den Schrauben ⑥.

①-(b) ①-(a)

Falls Sie das Digital-Piano an eine Wand stellen, gehen Sie bitte weiter zu Schritt 10 auf Seite G-28.

1. Entfernen Sie die Schrauben, mit denen die Eckwinkel der hinteren Ecken (vom Klavierspieler abgewandte Seite) der Seitenteile befestigt sind.

1. Drehen Sie, wie in der Illustration gezeigt, die in Schritt 10 gelösten Eckwinkel bitte um und, setzen Sie die Pedaleinheit mit den Befestigungswinkeln ①-(a) und ①-(b) zwischen den Eckwinkeln und den Seitentafeln ② und ③ ein.

• Die Eckwinkel helfen, einem Umkippen des Ständers vorzubeugen. Wenn der Ständer nicht an einer Wand aufgestellt wird, befestigen Sie die Eckwinkel bitte wie in der Illustration gezeigt in umgekehrter Ausrichtung. Wenn die Eckwinkel in ihrer ursprünglichen Ausrichtung belassen werden, kann der Ständer leicht nach hinten umkippen, wodurch auch Verletzungsgefahr besteht.

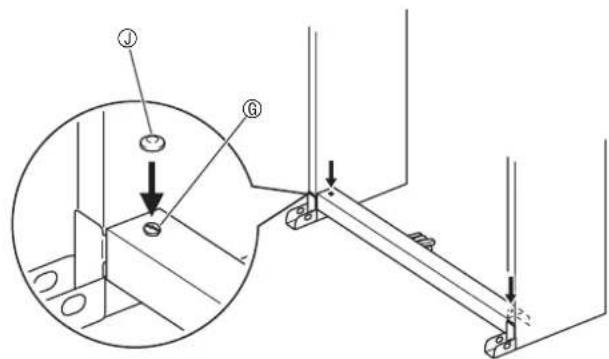

1. Ziehen Sie die Schrauben ⑥ fest, die Sie unter Schritt 9 provisorisch angezogen haben.

- Decken Sie die Schraubenköpfe mit den Kappen ① ab.

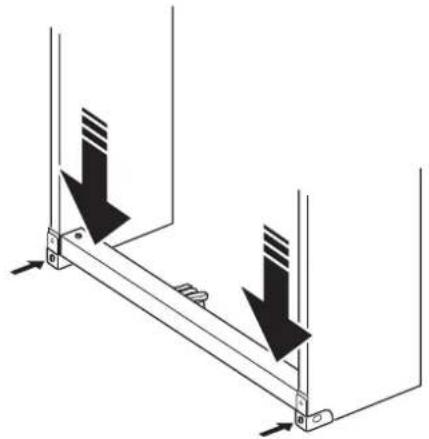

1. Sichern Sie die Eckwinkel mit den in Schritt 10 entfernten Schrauben wieder am Ständer.

WICHTIG!

- Drücken Sie die Pedaleinheit beim Festziehen der Eckwinkelschrauben an den Kanten nach unten an.

• Die Seitenteile sind innen mit Gelenkverbindern versehen, in die die Eckwinkelschrauben eingreifen. Falls sich die Schrauben nicht in die Schraubenlöcher der Gelenkverbinder eindrehen lassen, richten Sie die Gelenkverbinder bitte durch Drehen mit einem Schraubenzieher auf die Schrauben aus, damit diese nicht verkanten. Siehe vergrößerten Ausschnitt (mit Sternchen gekennzeichnet) in der obigen Illustration.

Festziehen von Gelenkverbinder und Schraube

(1) Drehen Sie die Schraube etwa drei Umdrehungen gegen den Uhrzeigersinn, um sicherzustellen, dass sie in der Mitte des Gelenkverbinders liegt.
(2) Drehen Sie die Schraube langsam im Uhrzeigersinn und überzeugen Sie sich, dass sie ohne Widerstand anzieht. Falls Sie einen Widerstand spüren, bedeutet dies, dass die Schraube nicht einwandfrei in den Gelenkverbinder eingreift. Drehen Sie die Schraube erneut gegen den Uhrzeigersinn und versuchen Sie erneut, sie korrekt in Eingriff zu bringen.
(3) Falls sich die Schraube nicht einwandfrei in Eingriff bringen lässt, drehen Sie den Gelenkverbinder bitte mit einem Schraubenzieher um 180 Grad. Führen Sie dann erneut die Schritte (1) und (2) aus, um die Schraube vom Schraubenloch auf der anderen Seite her einzudrehen.

*Gewaltsames Eindrehen einer verkantet eingreifenden Schraube kann die Gewinde von Schraube und Gelenkverbinder beschädigen, wodurch die Schraube nicht mehr festgezogen werden kann.

Bei Aufstellung des Ständers an einer Wand

• Führen Sie die Schritte 1 - 9 aus, beginnend auf Seite G-25.

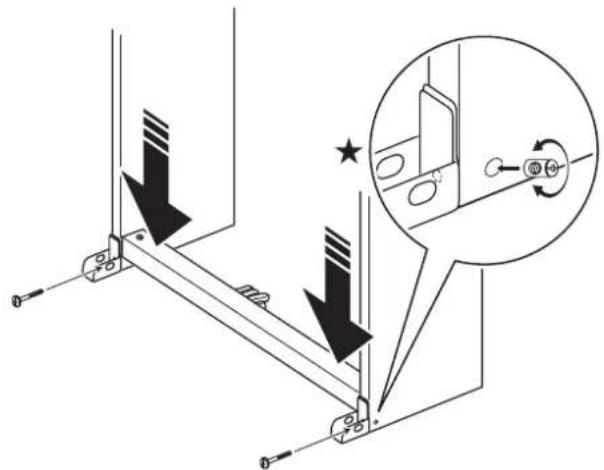

• Lösen Sie die Winkelbefestigungsschrauben am Boden der Ständer-Seitentafeln Ⓐ und Ⓑ, um wie in der Illustration gezeigt einen Spalt zwischen den Seitentafeln und den Eckwinkeln zu öffnen.

Spalt A B

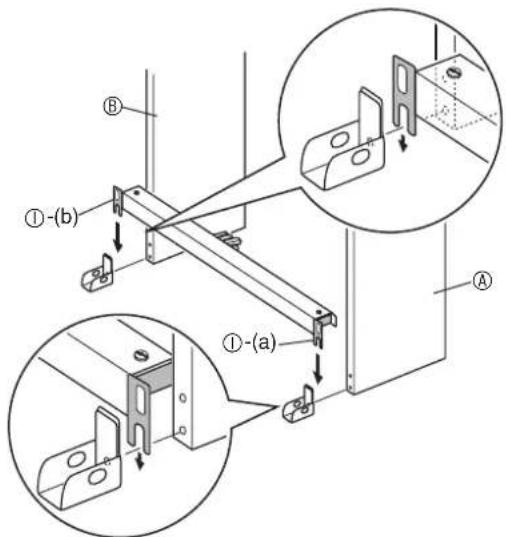

1. Setzen Sie die Pedaleinheit wie in der Illustration gezeigt mit den Befestigungswinkeln in die in Schritt 10 geöffneten Spalte ein.

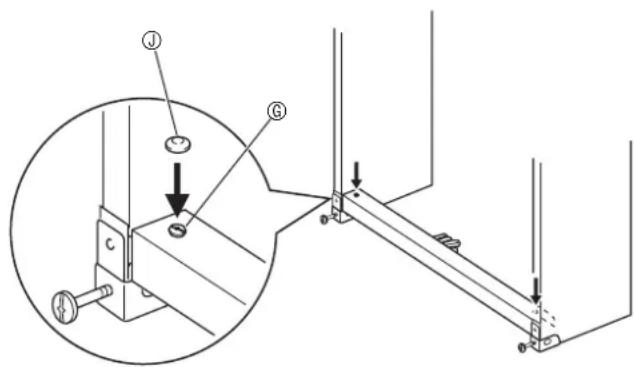

1. Ziehen Sie die Schrauben ⑥ fest, die Sie unter Schritt 9 provisorisch angezogen haben.

- Decken Sie die Schraubenköpfe mit den Kappen ① ab.

1. Ziehen Sie die in Schritt 10 gelösten Schrauben fest, um die Eckwinkel an den Seitentafeln zu sichern.

WICHTIG!

- Drücken Sie die Pedaleinheit beim Festziehen der Eckwinkelschrauben an den Kanten nach unten an.

Anschließen der Kabel

1. Schließen Sie das Lautsprecherboxkabel © an den Lautsprecheranschluss am Boden des Digital-Pianos an.

2. Richten Sie den Stecker des Kabels der Pedaleinheit wie unten in der Illustration gezeigt aus und schließen Sie ihn an die Pedalbuchse am Boden des Digital-Pianos an.

- Sichern Sie das Pedalkabel mit den Clips ⑩ an zwei Stellen an der Seitentafel ⑪.

• Achten Sie beim Anschließen der Stecker an die Buchsen darauf, diese so weit wie möglich in die Buchse zu schieben.
• Halten Sie beim Abtrennen des Lautsprecherkabels die Raste (★) gedrückt, wenn Sie den Stecker abziehen.

Anbringen des Notenhalters

1. Schieben Sie den Notenhalter wie in der Illustration gezeigt unter die beiden Schrauben auf der Oberseite des Digital-Pianos und ziehen Sie die beiden Schrauben dann fest.

Problem Ursache Abhilfe Siehe Seite
Kein Ton beim Spielen auf der Tastatur	1. Der VOLUME-Regler ist auf „MIN“ gestellt.2. An das Digital-Piano ist ein Kopfhörer angeschlossen.3. MIDI Local Control ist ausgeschaltet.	1. Verstellen Sie den VOLUME-Regler in Richtung „MAX“.2. Ziehen Sie den Kopfhörerstecker vom Digital-Piano ab.3. Schalten Sie Local Control ein.	G-6G-5G-22
Tonhöhe des Digital-Pianos stimmt nicht	1. Die Tonhöhe des Digital-Pianos ist nicht auf „0“ eingestellt.2. Das Digital-Piano ist nicht korrekt gestimmt.	1. Ändern Sie die Tonhöhe-Einstellung auf „0“ oder schalten Sie das Digital-Piano aus und wieder ein.2. Passen Sie die Stimmung des Digital-Pianos an oder schalten Sie es aus und dann wieder ein.	G-21G-21
Kein Ton, wenn ein vorprogrammierter oder aufgenommener Song abgespielt werden soll	1. Der VOLUME-Regler ist auf „MIN“ gestellt.2. An das Digital-Piano ist ein Kopfhörer angeschlossen.	1. Verstellen Sie den VOLUME-Regler in Richtung „MAX“.2. Ziehen Sie den Kopfhörerstecker vom Digital-Piano ab.	G-6G-5
Kein Ton von angeschlossener externer MIDI-Klangquelle beim Spielen auf dem Digital-Piano	1. Der Sendekanal des Digital-Pianos stimmt nicht mit dem Sendekanal der externen MIDI-Klangquelle überein.2. Die Lautstärke- oder Ausdruck-Einstellung der externen Klangquelle ist auf „0“ eingestellt.	1. Stellen Sie die Sendekanal-Einstellungen von Digital-Piano und/oder externer MIDI-Klangquelle auf denselben Kanal ein.2. Passen Sie die Lautstärke- und Ausdruckseinstellungen der externen Klangquelle an.	G-22Bedienungs anleitung der externen Klangquelle
Klangfarbe und Lautstärke klingen etwas unterschiedlich je nachdem, wo auf der Tastatur gespielt wird.	Dies ist eine unvermeidliche Nebenwirkung der digitalen Abtastung * und kein Anzeichen für Fehlbetrieb.* Im unteren, mittleren und oberen Tonbereich des Original-Musikinstruments werden multiple Proben entnommen. Dadurch können sich zwischen den Tonbereichen sehr geringe Abweichungen in der Klangqualität und Lautstärke ergeben.
Beim Drücken einer Taste wird die aktuell erzeugte Note momentan unterbrochen oder die angelegten Effekte verändern sich etwas.	Die kann unter anderem bei gleichzeitiger Erzeugung von mehreren Parts bei Verwendung einer Mischklangfarbe, im Duettmodus, bei Wiedergabe eines vorprogrammierten Songs und bei Aufnahme auftreten. Wenn unter solchen Bedingungen eine Taste gedrückt wird, ändert sich automatisch die vorprogrammierte Effekteinstellung der Klangfarbe, was die Noten momentan unterbrechen oder die Wirkung der Effekte geringfügig verändern kann.

Technische Daten

Modell PX-720/PX-720C
Tastatur Piano-Tastatur mit 88	Tasten (mit Touch Response)
Max. Polyphonie 128 Noten
Klangfarben 11	Layer (außer Bassklangfarben)Split (nur Bassklangfarben im unteren Bereich)
Effekte Brillanz (-3 bis +3), Nachhall (4 Typen), Chorus (4 Typen), akustische Resonanz
Metronom • Schläge pro Takt: 0, 2, 3, 4, 6Tempobereich: 20 bis 255
Duett Anpassbarer Tonbereich	(-1 bis +2 Oktaven)
Musikbibliothek • Anzahl Songs: 60Song-Lautstärke: RegelbarPart Ein/Aus: L, R
Recorder • Funktionen: Echtzeit-Aufnahme, WiedergabeAnzahl Songs: 1Anzahl Spuren: 2Kapazität: Ca. 5.000 Noten gesamtAufnahmedatenschutz: Eingebauter Flash-Speicher
Pedale Dämpferpedal, Soft-Pedal und Sostenuto-Pedal
Andere Funktionen • Anschlagwahl: 3 Typen, AusTransponierungsfunktion: 2 Oktaven (-12 bis 0 bis 12)Stimmfunktion: A4 = 440,0 Hz ±99 Cent (variabel)Bedienungssperre
MIDI	16-fach multitimbral (Receive)
Ein-/Ausgänge	PHONES-Buchse: Stereo-Standardbuchsen × 2Ausgangsimpedanz: 170 ΩAusgangsspannung: 5,6 V max. (effektiv)Spannungsversorgung: 12 V DCMidi-Ausgang/Eingang (MIDI OUT/IN)Pedalbuchse
Lautsprecher	12 cm × 2 (Belastbarkeit 8 W + 8 W)
Stromversorgung	Netzadapter AD-12
Leistungsaufnahme	12 V --- 18 W
Abmessungen	Digital-Piano und Ständer: 137,4 (W) × 29,8 (T) × 79,2 (H) cm
Gewicht	Digital-Piano und Ständer: circa 32,0 kg

• Änderungen der technischen Daten und des Designs ohne Vorankündigung vorbehalten.

Vorsichtsmaßregeln zur Benutzung

Bitte lesen und beachten Sie die nachstehenden Vorsichtsmaßregeln zur Benutzung des Gerätes.

■Aufstellung

Vermeiden Sie bei der Aufstellung die folgenden Orte:

- Orte mit direkter Sonnenbestrahlung und hoher Feuchtigkeit

- Orte mit übermäßigen Temperaturen

•Nahe an Radios, Fernsehgeräten, Videorecordern oder Empfängern

Die obigen Geräte verursachen keine Funktionsprobleme bei diesem Gerät, dieses Gerät kann aber Ton- und Bildstörungen bei anderen in der Nähe befindlichen Geräten verursachen.

■Pflege durch den Benutzer

- Verwenden Sie niemals Benzol, Alkohol, Verdünner oder andere chemischen Mittel zum Reinigen dieses Gerätes.

- Wischen Sie das Gerät und die Tastatur zum Reinigen mit einem weichen Tuch ab, das in einer milden, neutralen Reinigungsmittellösung angefeuchtet wurde. Wringen Sie das Tuch vor dem Abwischen gründlich aus.

■Mitgeliefertes und optionales Zubehör

Verwenden Sie ausschließlich das für dieses Gerät angegebene Zubehör. Bei Verwendung von nicht zulässigem Zubehör besteht Brand-, Stromschlag- und Verletzungsgefahr.

Schweißlinien

Im Finish des Gehäuses sind möglicherweise Linien erkennbar. Dies sind sogenannte „Schweißlinien“, die aus dem Kunststoffformprozess zurückbleiben. Es handelt sich nicht um Risse oder Kratzer.

■Musikinstrument-Etikette

Bitte nehmen Sie stets Rücksicht auf Ihre Umgebung, wenn Sie dieses Gerät benutzen. Besonders wenn Sie spät nachts noch spielen, denken Sie bitte daran, die Lautstärke so weit zurückzunehmen, dass andere nicht gestört werden. Weitere Maßnahmen für das Spielen zu später Stunde sind, das Fenster zu schließen und einen Kopfhörer zu benutzen.

- Ein Vervielfältigen des Inhalts dieser Anleitung, ganz oder teilweise, ist nicht gestattet. Außer für den eigenen privaten Gebrauch ist eine Verwendung des Inhalts dieser Anleitung gemäß Urheberrecht nur mit Genehmigung durch CASIO zulässig.

• CASIO ÜBERNIMMT KEINERLEI GEWÄHR FÜR ETWAIGE SCHÄDEN (EINSCHLIESSLICH, ABER NICHT BEGRENZT AUF, ENTSCHÄDIGUNG FÜR ENTGANGENE GEWINNE, UNTERBRECHUNGEN DES GESCHÄFTSBETRIEBS UND VERLORENE INFORMATIONEN), DIE SICH AUS DER BENUTZUNG ODER NICHTBENUTZBARKEIT DIESER ANLEITUNG ODER DES PRODUKTS ERGEBEN KÖNNTEN, AUCH WENN CASIO AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WORDEN IST.

- Änderungen des Inhalts dieser Bedienungsanleitung ohne Vorankündigung vorbehalten.

Klangfarbenliste

Klangfarbenname	Programm-änderung	Bankwahl MSB	Maximale Polyfonie
GRAND PIANO (MODERN)	0	4	8
GRAND PIANO (CLASSIC)	0 49 64
GRAND PIANO (VARIATION)	0 50 128
ELEC PIANO 1 4 48 128
ELEC PIANO 2 5 48 64
HARPSICHORD 6 48 128
VIBRAPHONE 11 48 128
PIPE ORGAN 19 48 128
STRINGS 49 48 128
BASS 1 32 48 128
B A	S	S	2

Songliste

Nr Songname
01 Nocturne Op.9-2
6 02 Fantaisie-Impromptu Op.66
03 Étude Op.10-3 “Chanson de l’adieu”
04 Étude Op.10-5 “Black Keys”
05 Étude Op.10-12 “Revolutionary”
06 Étude Op.25-9 “Butterflies”
07 Prélude Op.28-7
08 Valse Op.64-1 “Petit Chien”
09 Valse Op.64-2
10 Moments Musicaux 3
11 Impromptu Op.90-2
12 Marche Militaire 1 (Duet)
13 Frühlingslied [Lieder Ohne Worte Heft 5]
3 14 Fröhlicher Landmann [Album für die Jugend] 9 6
15 Von fremden Ländern und Menschen [Kinderszenen]
16 Träumcrei [Kinderszenen]
17 Tambourin
18	Menuet BWV Anh.114 [Clavierbüchlein der Anna Magdalena Bach]
19 Inventio 1 BWV 772
20 Inventio 8 BWV 779
21 Inventio 13 BWV 784
22 Praeludium 1 BWV 846 [Das Wohltemperierte Klavier 1]
23 Le Coucou
24 Cavotte
25 Sonatina Op.36-1 1st Mov.
26 Sonatine Op.20-1 1st Mov.
27 Sonate K.545 1st Mov.
28 Sonate K.331 3rd Mov. “Turkish March”
29 Rondo K.485
30 Für Elise
31 Marcia alla Turca
32 Sonate Op.13 “Pathétique” 1st Mov.
33 Sonate Op.13 “Pathétique” 2nd Mov.
34 Sonate Op.13 “Pathétique” 3rd Mov.
35 Sonate Op.27-2 “Moonlight” 1st Mov.
36 Rhapsodie 2
37 Waltz Op.39-15 (Duet)
38 Liebesträume 3
39 Blumenlied
40 La Prière d’une Vierge
41 Csikos Post
42 Humoresque Op.101-7
43 Melodie [Lyrische Stücke Heft 2]
44 Sicilienne Op.78
45 Berocuse [Dolly] (Duet)
46 Arabesque 1
47 La Fille aux Cheveux de Lin [Préludes]
48 Passepied [Suite bergamasque]
49 Gymnopédie 1
50 Je Te Veux
51 Salut d’Amour
52 The Entertainer
53 Maple Leaf Rag
54 L’arabesque [25 Etüden Op.100]
55 La Styrienne [25 Etüden Op.100]
56 Ave Maria [25 Etüden Op.100]
57 Le retour [25 Etüden Op.100]
58 La chevaleresque [25 Etüden Op.100]
59 No.13 [Études de Mécanisme Op.849]
60 No.26 [Études de Mécanisme Op.849]

Function... Transmitted		Recognized Remarks
Basic Channel	Default Changed	1 - 161 - 16	1 - 161 - 16
Mode	Default Messages Altered	Mode 3X*****	Mode 3X*****
Note Number		21 - 108 0 - 127*****	0 - 127*1True voice	*1: Hängt von der Klangfarbe ab.
Velocity	Note ON Note OFF	O 9nH v = 1 - 127X 8nH v = 64	O 9nH v = 1 - 127X 9nH v = 0.8nH V =**	**: Kein Zuammenhang
After Touch	Key's Ch's	X X	X O
Pitch Bender		X	O
Control Change	0,3216,38710116171819646667767778808182839193100,101120121	OXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX	OOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOO	Bank selectModulationData entryVolumePanExpressionDSP Parameter0*2DSP Parameter1*2DSP Parameter2*2DSP Parameter3*2DamperSostenutoSoft pedalVibrato depthVibrato delayDSP Parameter4*2DSP Parameter5*2DSP Parameter6*2DSP Parameter7*2Reverb sendChorus sandRPN LSB, MSB*3All sound offReset all controller
Program Change	:True #	O 0 - 127*****	O 0 - 127*****
System Exclusive		O	O	*4, *5
System Common	: Song Pos : Song Sel : Tune	XXXX	XXXX
System Real Time	: Clock : Commands	OO	XX
Aux Messages	: Local ON/OFF : All notes OFF : Active Sense : Reset	XXOXXX	XXOOXX
Remarks		*2: Nähere Details siehe MIDI-Implementation auf http://world.casio.com/.*3: Pitch Bend-Empfindlichkeit, Feinstimmung, Grobstimmung, Modulationstiefe, Null*4: „Universal Real-time Exclusive Messages“: Hauptlautstärke, Hauptbalance, Master-Feinstimmung, Master-Grobstimmung, Reverb-Parameter, Chorus-Parameter, GM System-Meldung*5: „System Exclusive Message“ dieses Modells• Näheres zu den Fußnoten 3 bis 5 siehe MIDI-Implementation auf http://world.casio.com/_.

Die Recycling-Marke zeigt an, dass die Verpackung den Umweltschutzbestimmungen in Deutschland entspricht.

CASIO®
