BEDIENUNGSANLEITUNG Baby Care 7 AUDIOLINE

Babyphon mit digitaler, rauschfreier Funkübertragung Baby Monitor with digital, noiseless Radio Communication

Bedienungsanleitung Operating Instructions

Baby Care 7

D

GB

1 Wichtige Hinweise

Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch. Öffnen Sie niemals die Geräte und führen Sie keine Reparaturen durch. Wenden Sie sich im Garantiefall an Ihren Fachhändler. Im Zuge von Projektverbesserungen behalten wir uns technische und optische Veränderungen am Artikel vor.

Bestimmungsgemäße Verwendung

Das Babyphon dient zur Raumüberwachung. Der Sender (Babygerät) überträgt Stimmen und andere Geräusche vom Baby zum Empfänger (Elterngerät). Jede andere Verwendung gilt als nicht bestimmungsgemäß. Die Verwendung dieser Geräte ersetzt nicht die persönliche Anwesenheit und das Aufpassen auf Ihr Kind. Schadensersatzansprüche, die über die gesetzlichen Bestimmungen hinausgehen, sind ausgeschlossen.

Sicherheitshinweise

Das Babyphon wurde entwickelt, um Ihnen zusätzliche Sicherheit zu bieten, wenn Sie einmal nicht im selben Zimmer wie Ihr Baby sein können. Es ist KEIN Ersatz für das Aufpassen durch Erwachsene. Während der Benutzung muss sich ein Elternteil immer in Reichweite des Babyphons aufhalten. Ihr Babyphon ist weder ein medizinisches Gerät noch kann es den "plötzlichen Kindstod" verhindern. Verlassen Sie sich in Bezug auf das Wohlbefinden Ihres Kindes nicht auf dieses Gerät. Überprüfen Sie regelmäßig persönlich, ob es Ihrem Kind gut geht.

• Legen Sie niemals etwas über Ihr Babyphon bzw. decken Sie es niemals ab.
• Legen Sie das Eltern- oder das Babygerät niemals in Wassernähe oder in feuchter Umgebung ab.
• Achten Sie bei Auslandsreisen darauf, dass die am Netzteil angegebene Spannung mit der Spannung vor Ort übereinstimmt.

• Werfen Sie Batterien/Akkus niemals in den Hausmüll. Beachten Sie die Entsorgungsmöglichkeiten Ihrer Kommunalbehörden.

• Verwenden Sie in Ihrem Elterngerät niemals Einwegbatterien. Verwenden Sie nur den mitgelieferten Akkupack, 2,4 V, 550 mAh.

• Verwenden Sie nur die mitgelieferten Netzteile, andernfalls riskieren Sie die Beschädigung Ihres Babyphons.
• Ziehen Sie die Netzteile aus der Steckdose und entfernen Sie den Akku, wenn Sie das Babyphon nicht benutzen.
• Besprühen Sie das Gerät nicht mit Reinigungspolitur. Ziehen Sie das Netzteil aus der Steckdose, bevor Sie das Gerät reinigen.
• Während der Benutzung können die Netzteile warm werden.
• Setzen Sie Ihr Eltern- oder Babygerät keinem direkten Sonnenlicht aus.

Die Ladekapazität des Akkus im Elterngerät lässt mit der Zeit nach, so dass dieser unter Umständen ersetzt werden muss. Neue Akkupacks können über unsere Hotline bezogen werden.

Energieverbrauch

Die mitgelieferten Netzteile erfüllen die Ökodesign-Anforderungen der Europäischen Union (Richtlinie 2005/32/EG). Dies bedeutet, dass sowohl im Betrieb als auch im Ruhezustand der Stromverbrauch im Vergleich zu Netzteilen älterer Bauart deutlich niedriger ist.

2 Bedienelemente

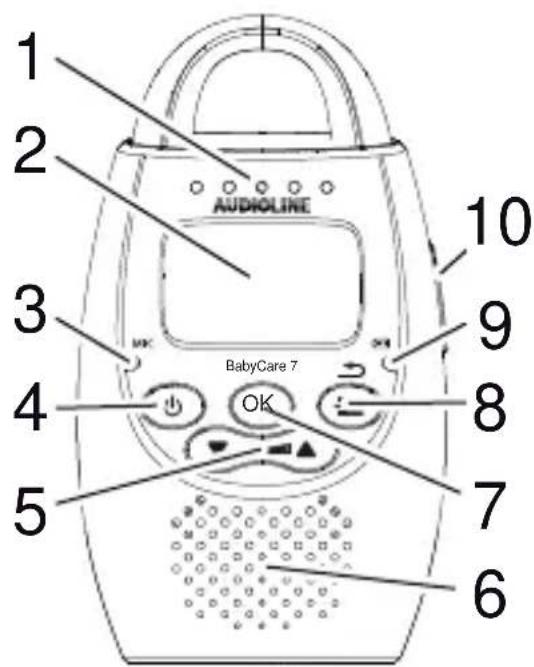

Empfänger (Elterngerät)

1 Geräuschsensoranzeige Bei einem empfangenen Geräusch blinkt die Anzeige auf.
2 Display
3 Mikrofon
4 Taste Ein/Aus
Halten Sie diese Taste für ca. 2 Sekunden gedrückt, um das Gerät einzuschalten.
Halten Sie diese Taste für ca. 2 Sekunden gedrückt, um das Gerät auszuschalten.
5 Lautstärketasten ▼ - leiser / ▲ - lauter)
6 Lautsprecher
7 OK-Taste zum Bestätigen einer Einstellung
8 Menütaste
Im Bereitschaftszustand: Menü öffnen Im Menü: Zurück
9 Akkuladeanzeige
Dauernd an: Akku wird geladen.
Blinkt: Akku muss geladen werden.
Hinweis: Ist kein Akku eingesetzt, ist die Anzeige auch bei Netzbetrieb aus.
10Sprechtaste: Drücken und halten Sie diese Taste, um über den Lautsprecher des Babygerätes zu sprechen.

Displayanzeigen (Elterngerät)

Leuchtet dauerhaft, wenn die Verbindung zum Babygerät besteht. Blinkt, wenn außerhalb der Reichweite oder ausgeschaltet.

Auto-Nachtlicht ist eingeschaltet.

Leuchtet dauerhaft, wenn TONALARM eingeschaltet ist (-> S. 9). Blinkt, wenn TONALARM ausgelöst wird.

Lautsprecher ist ausgeschaltet.

Akku-Kapazitätsanzeige (leer, 1/3, 2/3, voll).

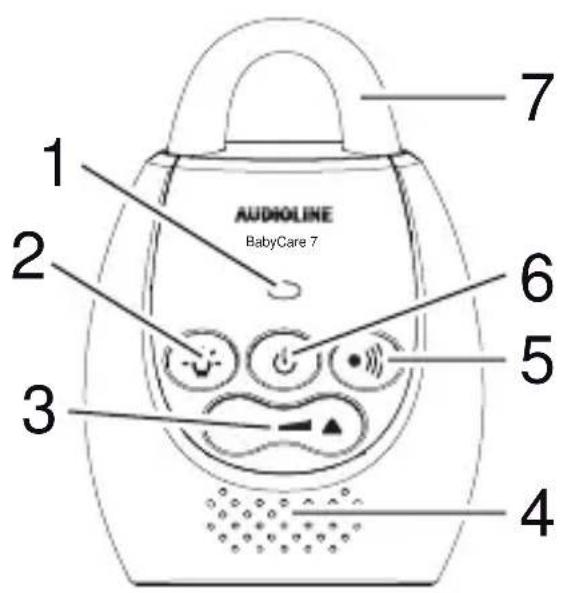

Sender (Babygerät)

1 Betriebsanzeige
2 Nachtlicht ein-/ausschalten
3 Lautstärketasten (▼ - leiser / ▲ - lauter)
4 Lautsprecher
5 Funkruf-Taste
Drücken Sie diese Taste kurz. Das Elterngerät gibt einen Alarmton. Mit dieser Funktion können Sie Hilfe rufen oder ein verlegtes Elterngerät wiederfinden.
6 Taste Ein/Aus
Halten Sie diese Taste für ca. 2 s gedrückt, um das Gerät einzuschalten.
Halten Sie diese Taste für ca. 2 s gedrückt, um das Gerät auszuschalten.
7 Nachtlicht

3 Geräte in Betrieb nehmen

Sicherheitshinweise

⚠️ Achtung: Lesen Sie vor der Inbetriebnahme unbedingt Kapitel 1 "Wichtige Hinweise".

Verpackungsinhalt

1 Elterngerät (Empfänger) 1 Babygerät (Sender)
2 Netzteile 1 Akkupack 1 Bedienungsanleitung

Elterngerät

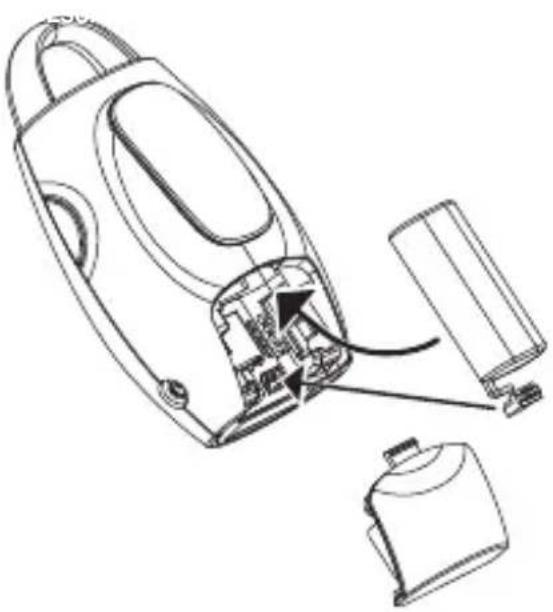

1 Entfernen Sie den Akkufachdeckel an der Rückseite des Elterngeräts, indem Sie auf den Deckel drücken und ihn nach unten schieben. Legen Sie den Akkupack in das Gerät ein, stecken Sie den Stecker in die Buchse und schließen Sie den Deckel wieder.

2 Schließen Sie das Netzteil an das Elterngerät an.
3 Stecken Sie das Netzteil in eine Steckdose. Die rote Ladeanzeige leuchtet.
4 Halten Sie ggf. die Taste Ein/Aus gedrückt um das Elterngerät einzuschalten.

⚠️ Achtung: Verwenden Sie nur das mitgelieferte Netzteil. Sie dürfen den Zugang zum Netzteil nicht durch Möbel oder andere Gegenstände versperren.

Hinweis: Vor der ersten Benutzung oder nach einer langen Nutzungspause muss das Elterngerät 13 Stunden geladen werden, wenn Sie es mit dem Akku (ohne Netzteil) betreiben wollen.

Babygerät

1 Schließen Sie das Netzteil an das Babygerät an.
2 Stecken Sie das Netzteil in eine Steckdose.
3 Halten Sie ggf. die Taste Ein/Aus gedrückt um das Babygerät einzuschalten.

⚠️ Achtung: Verwenden Sie nur das mitgelieferte Netzteil. Sie dürfen den Zugang zum Netzteil nicht durch Möbel oder andere Gegenstände versperren.

Hinweis: Das Babygerät sollte in ca. 1 bis 1,5 m Entfernung vom Kinderbett auf einer ebenen Oberfläche aufgestellt werden. Stellen Sie das Babygerät niemals in das Kinderbett, Bett oder in den Laufstall. Stellen Sie sicher, dass sich das Gerät, die Kabel und das Netzteil außerhalb der Reichweite von Babys und anderen Kleinkindern befindet.

4 Bedienung

Babyphon ein-/ausschalten

Nachdem Sie das Babyphon angeschlossen haben, müssen Sie ggf. beide Geräte, das Eltern- und das Babygerät, einschalten.

Drücken und halten Sie dazu die Taste Ein/Aus des jeweiligen Geräts.

Zum Ausschalten drücken und halten Sie die Taste Ein/Aus erneut.

Wenn die Verbindung besteht erscheint "VERBUNDEN" im Display.

Lautstärke

Mit den Tasten ▼ und ▲ am Elterngerät können Sie die Lautstärke einstellen, mit der Sie Ihr Baby hören.

Mit den Tasten ▼ und ▲ am Babygerät können Sie die Lautstärke einstellen, mit der Ihre Stimme am Babygerät wiedergegeben wird.

Akkuladeanzeige/Akku-Leerwarnung

Das Elterngerät funktioniert mit vollem Akku bis zu 18 Stunden. Wenn der Akku fast leer ist, beginnt die Akkuladeanzeige am Elterngerät zu blinken. Sie sollten das Netzteil anschließen, um den Akku zu laden. Währenddessen können Sie Ihr Elterngerät weiter benutzen.

Sprechverbindung zwischen Eltern- und Babygerät

Sie können über den Lautsprecher des Babygerätes zu Ihrem Baby sprechen. Drücken und halten Sie dazu die Sprechtaste an der Seite des Elterngerätes. Während Sie sprechen, ist der Empfang vom Babygerät ausgeschaltet. Nach Loslassen der Sprechtaste können Sie Ihr Baby wieder hören.

Funkruf vom Babygerät zum Elterngerät

Drücken Sie kurz die Funkruf-Taste am Babygerät. Das Elterngerät sendet einen Ton. Um den Ton auszuschalten, drücken Sie eine beliebige Taste am Elterngerät oder betätigen Sie die Funkruf-Taste am Babygerät ein zweites Mal.

Sprache einstellen (am Elterngerät)

≡ -> ▼ / ▲ -> SPRACHE -> OK -> ▼ / ▲ Sprache wählen (Deutsch/Englisch/Türkisch) -> OK

Mikrofonempfindlichkeit des Babygerätes einstellen (am Elterngerät)

≡ -> ▼ / ▲ -> SENSIBILITAT -> ⓄOK- > ▼ / ▲ Level 1...5 -> ○ (1 = geringste Empfindlichkeit / 5 = höchste Empfindlichkeit)

Tonsignal einstellen (am Elterngerät)

Ist die Lautstärke am Elterngerät auf „0“ gestellt (Symbol) werden Geräusche nur über die Geräuschsensoranzeige signalisiert. Sie können zusätzlich ein kurzes Tonsignal einschalten, das ertönt, wenn die Empfindlichkeitsschwelle überschritten wird.

Einschalten: ≡ -> ▼ / ▲ -> TONALARM -> OK

- erscheint im Display EIN drücken Sie OK

- erscheint im Display AUS drücken Sie

Ausschalten: ≡ -> ▼ / ▲ -> TONALARM -> OK

- erscheint im Display AUS drücken Sie OK

- erscheint im Display EIN drücken Sie ≡.

Nachtlicht

Das Babygerät hat ein Nachtlicht, das ein weiches, gleichmäßiges Licht ausstrahlt, Ihrem Baby Sicherheit vermittelt und Ihnen ermöglicht, Ihr Baby in einem dunklen Raum zu sehen.

1 Am Babygerät können Sie das Nachtlicht mit der Taste dauerhaft ein- bzw. ausschalten.
2 Am Elterngerät können Sie die Funktion „Nachtlicht“ über das Menü ein- bzw. ausschalten. Ist die Funktion eingeschaltet, wird das Nachtlicht automatisch bei Überschreiten des eingestellten Geräuschpegels (Sensibilität) eingeschaltet. Nach einigen Minuten ohne Geräuscherkennung wird es wieder ausgeschaltet.

Einschalten: -> ≡ ▼ / ▲ -> NACHTLICHT -> OK -> AUTO ON -> OK

• erscheint im Display JA drücken Sie OK
• erscheint im Display NEIN drücken Sie

Ausschalten: ≡ -> ▼ / ▲ -> NACHTLICHT -> OKOK-> AUTO ON -> ○

• erscheint im Display NEIN drücken Sie OK
• erscheint im Display JA drücken Sie

Gerät in den Auslieferungszustand zurücksetzen (am Elterngerät)

≡ -> ▼ / ▲ -> ZURUCKSETZEN -> OKOK > BESTATIGEN? -> ○

5 Anhang

Fehlersuche

Haben Sie Probleme mit Ihrem Gerät, kontrollieren Sie zuerst die folgenden Hinweise. Bei technischen Problemen können Sie sich an unsere Service-Hotline unter Tel. [phone] (Kosten bei Drucklegung: 14 ct/Min. aus dem deutschen Festnetz; max. 42 ct/Min. aus den Mobilfunknetzen) wenden. Bei Garantieansprüchen wenden Sie sich an Ihren Fachhändler.

Die Garantiezeit beträgt 2 Jahre.

- Am Elterngerät blinkt und ein Piepton ertönt.

• Sie befinden sich möglicherweise außerhalb der Reichweite. Gehen Sie näher an das Babygerät.
• Prüfen Sie, ob die Stromversorgung des Babygeräts funktioniert und das Babygerät eingeschaltet ist.

- Am Elterngerät blinkt die Akkuladeanzeige.

- Der Akku ist fast leer. Schließen Sie das Netzteil an, um den Akku zu laden.

- Ihr Babyphon gibt einen hohen Piepton aus.

- Eltern- und Babygerät befinden sich zu nah beieinander. Erhöhen Sie den Abstand zwischen den Geräten.

Pflegehinweise

Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch. Verwenden Sie keine Reinigungs- oder Lösungsmittel.

Konformitätserklärung

Dieses Gerät erfüllt die Anforderungen der EU-Richtlinien:

• 1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität.
• 2005/32/EG Richtlinie „Energiebetriebene Produkte“.

Die Konformität mit den o. a. Richtlinien wird durch das CE-Zeichen auf dem Gerät bestätigt. Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.audioline.de.

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich verpflichtet, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen!

Gefährdung von Gesundheit und Umwelt durch Akkus und Batterien! Akkus und Batterien nie öffnen, beschädigen, verschlucken oder in die Umwelt gelangen lassen.

Sie können giftige und umweltschädliche Schwermetalle enthalten. Sie sind gesetzlich verpflichtet, Akkus und Batterien beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen, sicher zu entsorgen. Die Entsorgung ist unentgeltlich. Die nebenstehenden Symbole bedeuten, dass Sie Akkus und Batterien auf keinen Fall in den Hausmüll werfen dürfen und sie über Sammelstellen der Entsorgung zugeführt werden müssen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

Technische Daten

Betriebsfrequenz

1,89

GHz

Reichweite Unter optimalen Bedingungen bis zu

300 m. Innerhalb von Gebäuden bis zu

50 m (aufgrund von Wänden, Türen usw.)

Netzteile, Babygerät / Elterngerät Modell S004LV0600045

Input: 100\~240 V AC, 50/60 Hz

Output: 6 V DC, 450 mA, Innen = +

Sendeleistung Durchschnitt: 10 mW

Maximum: 250 mW

Akkupack für Elterngerät NiMH 2,4 V, 550 mAh

Betriebszeit mit aufgeladenem Akku Ca. 18 Stunden

Zulässige Umgebungstemperatur 10 °C bis 40 °C

Zulässige relative Luftfeuchtigkeit 20 % bis 75 %

Garantie

AUDIOLINE-Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer.

Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs. Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu er-

setzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr AUDIOLINE-Gerät gekauft haben.

Alle Gewähr leistungs ansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

1 Important Information

Wichtige Garantiehinweise

Die Garantiezeit für Ihr AUDIOLINE-Produkt beginnt mit dem Kaufdatum. Ein Garantieanspruch besteht bei Mängeln, die auf Material- oder Herstellungsfehler zurückzuführen sind.

Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

BITTE WENDEN SIE SICH IM GARANTIEFALL AUSSCHLIESSLICH AN DEN HÄNDLER, BEI DEM SIE DAS GERÄT GEKAUFT HABEN, UND VERGESSEN SIE NICHT, DEN KAUFBELEG VORZULEGEN. UM UNNÖTIG LANGE WARTEZEITEN ZU VERMEIDEN, SENDEN SIE REKLAMATIONSGERÄTE BITTE NICHT AN UNSERE BÜROADRESSE.

BEI FRAGEN ZUR BEDIENUNG UND GARANTIELEISTUNG LESEN SIE BITTE DIE BEDIENUNGSANLEITUNG, FRAGEN SIE IHREN FACHHÄNDLER ODER WENDEN SIE SICH AN UNSERE

Service Hotline: [phone]

(Kosten bei Drucklegung: 14 ct/Min. aus dem dt. Festnetz; maximal 42 ct/Min. aus den Mobilfunknetzen.)

AUDIOLINE GmbH

Neuss

Internet: www.audioline.de • E-Mail: [e-mail]

Version 1.0 • 06.10.2011
