Produkttyp	Babyphone (Audio)
Marke	Audioline
Modell	Watch & Care V132
Maße der Elterneinheit (ca.)	105 x 90 x 55 mm
Maße der Babyeinheit (ca.)	85 x 75 x 50 mm
Gewicht der Elterneinheit	120 g (inkl. Akku)
Gewicht der Babyeinheit	100 g
Stromversorgung (Elterneinheit)	Wiederaufladbarer Li-Ion-Akku (3,7 V, 500 mAh)
Stromversorgung (Babyeinheit)	Netzteil (5 V DC, 1 A)
Reichweite	Bis zu 300 m im Freifeld
Audioübertragung	Gegensprechen (Vollduplex)
Hauptfunktionen	Schallaktivierte LED, Lautstärkeregelung, Temperaturanzeige, Nachtlicht, Schlaflieder
Temperatursensor	Ja, Bereich 0-50 °C
Frequenzband	2,4 GHz
Anzahl Kanäle	Automatische Kanalwahl (bis zu 128)
Akku-Warnung	Optischer und akustischer Alarm
Reichweitenwarnung	Akustischer Alarm
Reinigung und Pflege	Mit einem weichen, trockenen Tuch abwischen. Keine Lösungsmittel verwenden.
Sicherheitshinweise	Für Kinder unzugänglich aufbewahren. Nur mit den mitgelieferten Adaptern laden.
Ersatzteile	Ersatzadapter und -akkus beim Hersteller erhältlich
Zertifizierungen	CE, RoHS

Häufig gestellte Fragen - Watch & Care V132 AUDIOLINE

Wie verbinde ich die Elterneinheit mit der Babyeinheit?

Die Einheiten sind ab Werk vorgekoppelt. Falls nötig, drücken Sie die PAIR-Taste an der Babyeinheit und dann innerhalb von 5 Sekunden an der Elterneinheit.

Wie groß ist die maximale Reichweite des Watch & Care V132?

Die Reichweite beträgt bis zu 300 Meter im Freifeld. Wände und Hindernisse können die Reichweite verringern.

Wie reinige ich das Babyphone?

Ziehen Sie die Einheiten vom Stromnetz und wischen Sie sie mit einem weichen, trockenen Tuch ab. Verwenden Sie kein Wasser, Reinigungsmittel oder Lösungsmittel.

Kann ich in der Babyeinheit wiederaufladbare Akkus verwenden?

Nein, die Babyeinheit ist nur für die Verwendung mit dem mitgelieferten Netzteil ausgelegt. Keine Akkus einlegen.

Wie lange hält der Akku der Elterneinheit?

Der wiederaufladbare Akku bietet bis zu 10 Stunden normale Nutzung. Ladezeit ca. 4 Stunden.

Was bedeuten die LED-Leuchten an der Elterneinheit?

Die LEDs zeigen den Geräuschpegel der Babyeinheit an. Mehr leuchtende LEDs bedeuten lautere Geräusche. Ein blinkendes Licht zeigt schwachen Akku oder Reichweitenüberschreitung an.

Kann ich mehrere Babyeinheiten zu einer Elterneinheit hinzufügen?

Ja, Sie können bis zu 4 Babyeinheiten mit einer Elterneinheit koppeln. Wechseln Sie mit der UNIT-Taste zwischen ihnen.

Warum gibt es Störungen oder Knistern?

Störungen können durch andere 2,4-GHz-Geräte (WLAN, schnurlose Telefone) verursacht werden. Halten Sie das Babyphone von solchen Geräten fern oder wechseln Sie den Kanal, falls möglich.

Wie aktiviere ich das Nachtlicht an der Babyeinheit?

Drücken Sie die NACHTLICHT-Taste an der Babyeinheit. Es wechselt durch die Farben oder schaltet sich aus. Die Elterneinheit kann es auch fernsteuern.

Was soll ich tun, wenn sich das Babyphone nicht einschalten lässt?

Stellen Sie sicher, dass der Akku geladen oder das Netzteil angeschlossen ist. Versuchen Sie einen Reset, indem Sie beide Einheiten für 10 Sekunden vom Stromnetz trennen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Support.

BEDIENUNGSANLEITUNG Watch & Care V132 AUDIOLINE

Geräte in Betrieb nehmen ....3

Verpackungsinhalt prüfen 3

Sender anschließen und ausrichten 3

Betrieb mit Batterien (nicht im Lieferumfang enthalten) 3

Betrieb mit Netzteil 3

Empfänger anschließen 4

Betrieb mit Netzteil 4

Betrieb mit Akkupack 4

Entfernen des Gürtelclips 4

Optimierung der Reichweite 4

Den Sender bedienen ....5

Sender ein-/ausschalten 5

Sender anschließen und ausrichten 5

Nachtsicht 5

Den Empfänger bedienen 6

Empfänger ein-/ausschalten 6

Lautstärke einstellen 6

Helligkeit einstellen 6

Temperaturmessung (Einheit der Anzeige einstellen) 6

Temperaturüberwachung (Oberen/unteren Grenzwert einstellen) 6

Nachtlicht ein-/ausschalten 7

Vibrationsalarm ein-/ausschalten 7

VOX-Empfindlichkeit einstellen 7

Video/Audio-Umschaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Vergrößerung einstellen 8

Schlaflieder wählen 8

Gespräch führen 8

Reichweite 8

Registrierung eines Senders (Kameraeinheit) 8

Betrieb mit mehreren Kameras 9

Optionales externes Vibrationskissen .9

Anhang 10

Sicherheitshinweise 10

Bestimmungsgemäße Verwendung 10

Aufstellungsort und Sicherheitsinformationen 10

Netzgerät 10

Akkus 11

Stromausfall 11

Medizinische Geräte 11

Entsorgung 11

Service-Hotline 11

Falls es Probleme gibt: Fragen und Antworten 11

Konformitätserklärung 12

Pflegehinweise 12

Technische Daten 13

Garantie 13

Bedienelemente

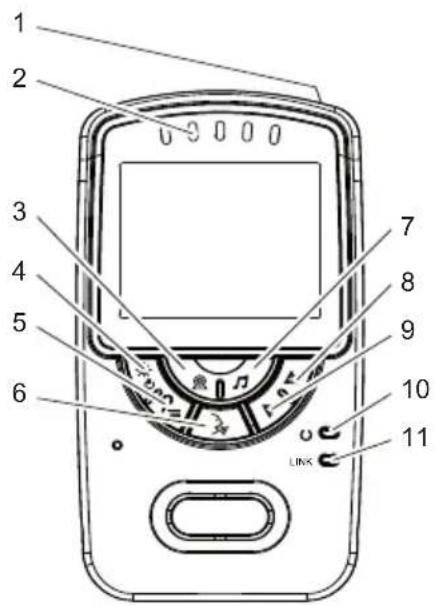

Monitor-Einheit (Empfänger)

1 Ausklappbare Antenne (an der Oberseite)
2 Geräuschpegel-LEDs
3 Kamera-Auswahl / Kamera-Registrierung
4 Ein-/Ausschalter / Video/Audio-Umschaltung
5 Menütaste / Vergrößerung ein/aus
6 Sprechtaste

7 Schlaflieder (Ein/Aus / Auswahl)
8 Erhöhen der Lautstärke / Menüauswahl
9 Verringern der Lautstärke / Menüauswahl
10 Power-LED
11 Verbindungs-LED

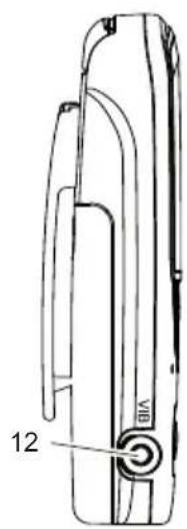

12 Anschluss für externen Vibrationsalarm (z. B. Amplicomms PTV 100, siehe auch Seite 9)

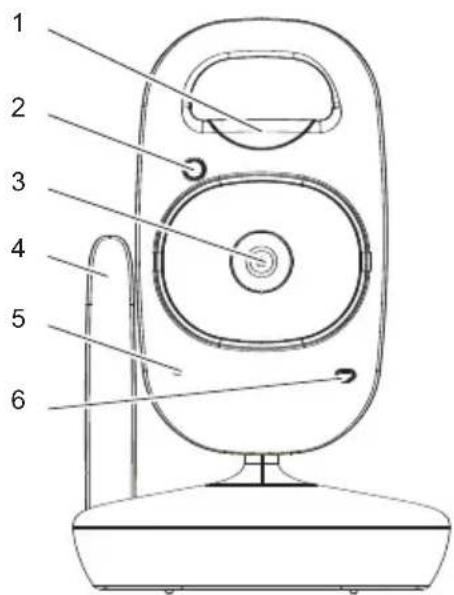

Kamera-Einheit (Sender)

1 Nachtlicht
2 Lichtsensor
3 Objektiv
4 Antenne
5 Mikrofon

6 Power-LED
7 Ein-/Ausschalter ON/OFF
8 Anschluss für Netzteil
9 Temperatursensor

Geräte in Betrieb nehmen

⚠️ Achtung: Lesen Sie bitte zuerst die Sicherheitshinweise auf Seite 10, bevor Sie die Geräte in Betrieb nehmen. Die übertragenen Daten (Bild und/oder Töne) werden digital verschlüsselt.

Verpackungsinhalt prüfen

Zum Lieferumfang gehören: V130 V132

• Kamera-Einheit (Sender) 1 2
• Monitor-Einheit (Empfänger) mit Gürtelclip/Standbein 1 1
• Aufladbarer Akkupack für den Empfänger 1 1
• Netzteil für den Sender 1 2
• Ladeschale mit Netzteil für den Empfänger 11

• Bedienungsanleitung

Sender anschließen und ausrichten

⚠ Hinweis: Stellen Sie den Sender mit einem Mindestabstand von 1 m zu anderen elektronischen Geräten auf, da es sonst zu gegenseitigen Störungen kommen kann. Richten Sie das Oberteil des Senders auf das zu überwachende Baby bzw. Objekt aus. Überprüfen Sie, ob das Baby bzw. Objekt auf dem Empfänger angezeigt wird.

Betrieb mit Batterien (nicht im Lieferumfang enthalten)

Öffnen Sie das Batteriefach auf der Unterseite des Senders mit einem kleinen Schraubendreher. Setzen Sie die Batterien polungsrichtig ein. Folgen Sie dazu den Abbildungen im Batteriefach. Schließen Sie das Batteriefach wieder.

Der Sender wird mit 4 AAA Alkaline Batterien (nicht im Lieferumfang enthalten) betrieben. Der Sender hat keine Ladefunktion. Setzen Sie die Batterien zuerst ein, bevor Sie das Netzteil anschließen.

Bei geringer Batterieleistung blinkt die Power-LED langsam. Die Batterien müssen ausgewechselt werden.

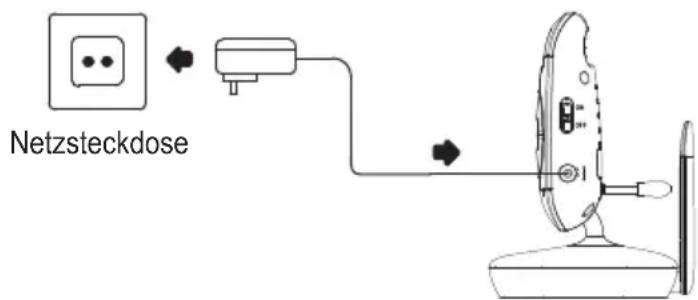

Betrieb mit Netzteil

Schließen Sie den Sender wie auf der Skizze abgebildet an. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzteil.

Empfänger anschließen

⚠️ Achtung: Stellen Sie den Empfänger mit einem Mindestabstand von 1 m zu anderen elektronischen Geräten auf, da es sonst zu gegenseitigen Störungen kommen kann.

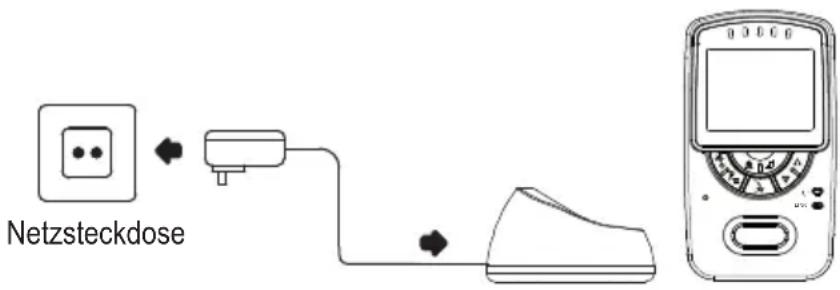

Betrieb mit Netzteil

Schließen Sie den Empfänger wie auf der Skizze abgebildet an. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzteil.

Betrieb mit Akkupack

1. Öffnen Sie das Akkufach auf der Rückseite des Empfängers.
2. Legen Sie den Akkupack ein und verbinden Sie den Stecker des Akkus mit der Buchse im Gerät. Die Steckverbindung ist verpolungssicher.
3. Schließen Sie das Akkufach wieder.

Der Empfänger wird mit einem Lithium-Ionen-Akkupack - 3,7 Volt / 1500 mAh betrieben.

Der Akkupack kann direkt im Gerät geladen werden, wenn dieses in der Ladestation steht. Im Ladezustand leuchtet die Power-LED. Bei geringer Akkupackleistung blinkt die Power-LED.

Der Akkupack muss dann geladen werden.

Entfernen des Gürtelclips

Hebeln Sie die Sperrklinke (siehe Grafik) mit einem geeigneten Werkzeug (z. B. einem kleinen Schraubendreher) ein wenig vom Gehäuse ab und ziehen Sie den Gürtelclip gleichzeitig nach unten.

Zur Montage des Gürtelclips schieben Sie ihn in der Führung nach oben, bis er einrastet.

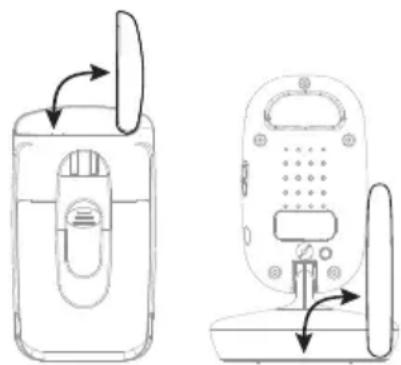

Optimierung der Reichweite

Sender und Empfänger sind mit ausklappbaren Antennen ausgestattet. Die Reichweite kann durch senkrechtes Aufstellen der Antennen optimiert werden.

Überprüfen Sie vor jedem Einsatz die einwandfreie Funktion von Sender und Empfänger.

Sender ein-/ausschalten

Stellen Sie den Sender für die Überwachung so auf, dass das Objektiv auf den gewünschten Beobachtungsbereich ausgerichtet ist. Das beste Ergebnis erzielen Sie, wenn Sie die Antenne aufrecht stellen.

Den Ein/Aus-Schalter in die Position ON schieben.

Die Power-LED leuchtet. Der Sender ist jetzt betriebsbereit.

Zum Ausschalten den Ein/Aus-Schalter in die Position OFF schieben.

Bei geringer Batterieladung blinkt die Power-LED.

Wechseln Sie die 4 AAA Alkaline Batterien.

Sender anschließen und ausrichten

⚠️ Achtung: Stellen Sie den Sender mit einem Mindestabstand von 1 m zu anderen elektronischen Geräten auf, da es sonst zu gegenseitigen Störungen kommen kann. Richten Sie das Oberteil des Senders auf das zu überwachende Baby bzw. Objekt aus. Überprüfen Sie, ob das Baby bzw. Objekt auf dem Empfänger angezeigt wird.

Nachtsicht

Der Sender ist mit 6 Infrarot-Dioden ausgestattet. Dadurch ist die Bildübertragung aus unbeleuchteten Bereichen möglich. Die Nachtsichtfunktion wird automatisch aktiviert, wenn die Lichtverhältnisse es erfordern.

Bei aktivierter Nachtsichtfunktion ist die Bildschirmdarstellung am Empfänger schwarz-weiß.

Den Empfänger bedienen

Überprüfen Sie vor jedem Einsatz die einwandfreie Funktion von Sender und Empfänger.

Empfänger ein-/ausschalten

Diese Taste gedrückt halten, bis das Logo und dann die Bildübertragung vom Sender erscheint.

Zum Ausschalten diese Taste ca. 1 Sekunde gedrückt halten.

Bei geringer Akkuladung blinkt die Power-LED.

Stellen Sie den Empfänger zum Aufladen in die Ladestation.

Lautstärke einstellen

Mit diesen Tasten die Lautstärke in 5 Stufen oder "Aus" einstellen.

Helligkeit einstellen

Diese Taste 1 x drücken.

Dieses Symbol wird im Display angezeigt.

Mit diesen Tasten die Helligkeit in 5 Stufen einstellen.

Temperaturmessung (Einheit der Anzeige einstellen)

In der unteren rechten Ecke des Displays wird die Raumtemperatur im Babyzimmer angezeigt.

WICHTIGER HINWEIS : Die ideale Raumtemperatur während des Schlafens des/der Babies beträgt 16° - 18°C. Bitte stellen Sie die Raumtemperatur entsprechend ein.

Diese Taste 2 x drücken.

Dieses Symbol wird im Display angezeigt.

Mit diesen Tasten die Anzeige für die Temperaturmessung auf °C oder °F einstellen.

Temperaturüberwachung (Oberen/unteren Grenzwert einstellen)

Sie können einen oberen und unteren Grenzwert für die Temperaturüberwachung einstellen. Liegt die gemessene Temperatur außerhalb des eingestellten Bereichs, ertönt ein Signalton.

Diese Taste 3 x (unterer Grenzwert) bzw. 4 x (oberer Grenzwert) drücken.

Dieses Symbol wird zusammen mit der aktuellen Einstellung im Display angezeigt (Lo = unterer Grenzwert / Hi = oberer Grenzwert).

Mit diesen Tasten die Grenzwerte (unterer Grenzwert: Off, 12, 15, 18 / oberer Grenzwert: 20, 23, 26, Off) einstellen. Bei der Einstellung "Off" = aus ist die Überwachung ausgeschaltet.

Nachtlicht ein-/ausschalten

Diese Taste 5 x drücken.

Dieses Symbol wird im Display angezeigt.

Mit diesen Tasten das Nachtlicht des Senders ein- oder ausschalten.

Vibrationsalarm ein-/ausschalten

Diese Taste 6 x drücken.

Dieses Symbol wird im Display angezeigt.

Mit diesen Tasten den Vibrationsalarm ein- oder ausschalten. Bei eingeschaltetem Vibrationsalarm vibriert der Empfänger, wenn die Geräusche in dem Überwachungsraum so groß sind, dass die roten Geräuschpegel LEDs aktiviert werden.

VOX-Empfindlichkeit einstellen

(VOX: Voice Operated Transmission = Geräuscherkennung)

Durch die VOX-Funktion (Geräuscherkennung) beginnt das System automatisch mit der Übertragung vom Sender zum Empfänger, wenn eine Stimme oder ein Geräusch erkannt wird.

Diese Taste 7 x drücken.

Dieses Symbol wird im Display angezeigt.

Mit diesen Tasten VOX OFF oder die Empfindlichkeit in 5 Stufen einstellen (5 = höchste Empfindlichkeit). Wenn eine der 5 Stufen eingestellt ist, leuchtet die VOX-Anzeige im Display auf.

Befindet sich der Empfänger in der Ladestation wird das Display des Empfängers nach ca. 1 Minute abgeschaltet, wenn kein Signal übertragen wird; es wird jedoch wieder eingeschaltet, wenn die VOX-Funktion des Senders ausgelöst oder eine Taste am Empfänger betätigt wird.

Wenn die VOX-Funktion ausgeschaltet ist, bleibt das Display dauerhaft an.

Video/Audio-Umschaltung

Sie können den Monitor abschalten, um Akkukapazität zu sparen. Die Geräusche aus dem Babyzimmer werden dauerhaft wiedergegeben und bei Überschreitung der eingestellten VOX-Empfindlichkeit wird der Monitor automatisch wieder eingeschaltet.

Diese Taste kurz drücken.

Zum manuellen Wiedereinschalten des Monitors diese Taste erneut kurz drücken.

Vergrößerung einstellen

Sie können die Darstellung des Bildes vergrößern.

Diese Taste ca. 2 s gedrückt halten.

Das Bild wird vergrößert. Den dargestellten Bildausschnitt können Sie, solange vier Pfeile im Display dargestellt werden (ca. 5 Sekunden), mit den Tasten nach links,

nach rechts, nach oben oder nach unten verschieben.

Zum Ausschalten der Vergrößerung halten Sie diese Taste wiederum ca. 2 s gedrückt.

Schlaflieder wählen

Diese Taste kurz drücken.

Dieses Symbol wird im Display angezeigt.

Mit diesen Tasten eines der Schlaflieder (1-5) auswählen.

Zum Ausschalten diese Taste kurz drücken.

Gespräch führen

Diese Taste drücken und gedrückt halten.

Dieses Symbol wird im Display angezeigt.

In das Mikrofon sprechen, um zum Baby oder mit dem Partner zu sprechen. Wenn die Gesprächstaste gedrückt wird, werden eventuell abgespielte Schlaflieder ausgeschaltet.

Reichweite

Wenn die Reichweite zwischen Sender und Empfänger überschritten wurde, erscheint eine Meldung im Display („Out of Range“) und Sie hören einen Alarmton. Bewegen Sie sich mit dem Empfänger wieder in die Nähe des Senders. Die Reichweite kann durch ein senkrechtes Aufstellen der Antennen an Sender und Empfänger optimiert werden.

Registrierung eines Senders (Kameraeinheit)

Im Auslieferungszustand ist der Sender (bei Watch&Care V132 beide Sender) bereits beim Empfänger angemeldet. Bei Bedarf oder wenn eine weitere Kamera angemeldet werden soll, können Sie eine Anmeldung auch manuell durchführen:

1 Sender ausschalten. Schalter auf Position OFF. Falls erforderlich, die Batterien aus dem Sender für einige Sekunden entfernen.

2 Schalten Sie den Empfänger ein.

3 Drücken und halten Sie die Taste so lange bis erscheint.

4 Wählen Sie mit die gewünschte Kamera [C1] ... [C4].

5 Drücken Sie die Taste kurz. Die Link-LED flackert für ca. 10 s. Während dieser Zeit müssen Sie die Schritte 6 und 7 durchführen.

6 Schalten Sie den Sender ein (Schalter auf Position ON).

7 Drücken Sie die Anmeldetaste auf der Rückseite des Senders und halten Sie sie gedrückt, bis die LED am Sender flackert. Nach kurzer Zeit wird bei erfolgreicher Verbindung im Display das vom Objektiv erfasste Bild angezeigt. Schlägt die Anmeldung fehl, erscheint „Out of Range“ im Display.

Betrieb mit mehreren Kameras

Haben Sie an Ihrem System mehrere (bis zu 4) Kameras angemeldet, können Sie eine bestimmte Kamera gezielt auswählen oder den Scan-Betrieb einschalten, bei dem die Signale aller aktivierten Kameras kontinuierlich wechselnd jeweils für ca. 10 Sekunden angezeigt werden.

Diese Taste kurz drücken. Die Nummer der aktuellen Kamera wird angezeigt.

Durch einen wiederholten Druck auf diese Taste können Sie eine andere Kamera oder den Scan-Betrieb auswählen.

Bestätigen Sie Ihre Auswahl mit dieser Taste.

Auswahl der Kameras für den Scan-Betrieb

Während Sie die Auswahl der Kamera durchführen (siehe oben) können Sie mit diesen Tasten für jede der angemeldeten Kameras festlegen, ob sie dem Scan-Betrieb zugeordnet sein soll (z. B. "C2 x" = keine Darstellung während des Scan-Betriebs / "C2 √" = Darstellung während des Scan-Betriebs).

Sie können für jeden einzelnen Kamerakanal die Einstellungen individuell festlegen.

Optionales externes Vibrationskissen

1. Das externe Vibrationskissen (Amplicomms PTV100) ist ein optionales Gerät, das einzeln zu diesem System erhältlich ist. Um es als kraftvollen Vibrationsalarm unter dem Kopfkissen nutzen zu können, schließen Sie es bitte an den entsprechenden Anschluss auf der Displayseite des Elterngeräts an. Wenn der in dem Elterngerät eingebaute Vibrationsalarm ausgelöst wird, beginnt das externe Vibrationskissen zu vibrieren. Dafür muss die Vibrationsoption im Menü aktiviert sein.
2. Display und Sound des Elterngeräts werden aktiviert, wenn das System registriert, dass das Baby weint. Der Feinheitsgrad kann über die VOX-Einstellung angepasst werden. Eine Einzelaktivierung des externen Vibrationskissens ist ebenfalls möglich. Das Elterngerät bleibt nach dem Auslösen 60 Sekunden lang aktiv. Während dieser Zeit tritt ein weiteres Auslösen der Vibration nur auf, wenn eine der beiden Geräuschpegel-LEDs durch ein auftretendes Geräusch aktiviert wird. Das eingehende Geräusch muss ausreichend laut sein (mindestens 75dB auf 0,5m), damit die zweithöchste LED auslöst. Diese Einstellung dient zur Vermeidung von Fehlauslösungen des Systems durch leise Geräusche, wie beispielsweise ein Seufzen des Babys.

Anhang

Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch und bewahren Sie sie gut auf.

Bestimmungsgemäße Verwendung

Das Überwachungssystem wurde zur Überwachung von Räumen entwickelt. Der Sender übermittelt von seinem Standort aus Stimmlaute und Bilder an den Empfänger. Jede andere Verwendung gilt als nicht bestimmungsgemäß.

Die Verwendung des Geräts ersetzt nicht die persönliche Beaufsichtigung, z. B. eines Kindes. Der Anwender wird nicht aus seiner persönlichen Haftung entlassen. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

Aufstellungsort und Sicherheitsinformationen

• Legen Sie den Sender niemals in das Bett oder in den Laufstall eines Babys/Kindes.
• Vergewissern Sie sich, dass sich der Sender und das Netzkabel immer außerhalb der Reichweite von Babys/Kindern befinden, d. h. mindestens einen Meter entfernt.
• Sorgen Sie während des Betriebs für ausreichende Belüftung aller Komponenten. Legen Sie keine Kissen, Handtücher oder Ähnliches auf die Geräte.
• Die Geräte sind nicht für den medizinischen Einsatz geeignet. Warn- oder Signaltöne von Atmungs- oder Herztonüberwachungsgeräten können nicht übertragen werden.
• Der Aufstellungsort hat entscheidenden Einfluss auf den einwandfreien Betrieb. Halten Sie einen Abstand von mindestens einem Meter zu elektronischen Geräten, wie z. B. Mikrowellen oder Hi-Fi-Geräten ein, da es sonst zu gegenseitiger Beeinflussung/Störung kommen kann.
• Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung. Verwenden Sie die Geräte nicht in explosionsgefährdeten Bereichen.

Netzgerät

⚠️ Achtung: Verwenden Sie nur die mitgelieferten Steckernetzteile, da andere Netzteile das Überwachungssystem beschädigen können. Versperren Sie nicht den Zugang zum Steckernetzteil durch Möbel oder andere Gegenstände.

Achten Sie beim Betrieb mit einem Netzteil auf den einwandfreien Zustand der Kabel und Stecker. Abgeknickte oder durchgescheuerte Kabel sind lebensgefährlich!

Das Netzteil erfüllt die Ökodesign-Anforderungen der Europäischen Union (Richtlinie 2005/32/EG). Dies bedeutet, dass sowohl im Betrieb als auch im Ruhezustand der Stromverbrauch im Vergleich zu Netzteilen älterer Bauart deutlich niedriger ist.

• Energiesparend
• Economisant l'énergie
• A risparmio di energia
• Energy efficient

Akkus

⚠️ Achtung: Werfen Sie Akkus oder Batterien nicht ins Feuer. Verwenden Sie nur die für die Geräte vorgeschriebenen Akkus oder Batterien! Achten Sie auf die richtige Polung!

Stromausfall

Bei Stromausfall funktionieren die Geräte nur im Batteriebetrieb. Ziehen Sie dafür die Netzadapterstecker aus den Geräten heraus.

Medizinische Geräte

⚠️ Achtung: Benutzen Sie die Geräte nicht in der Nähe von medizinischen Geräten. Eine Beeinflussung kann nicht völlig ausgeschlossen werden.

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich verpflichtet, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen!

Gefährdung von Gesundheit und Umwelt durch Akkus und Batterien!

Akkus und Batterien nie öffnen, beschädigen, verschlucken oder in die Umwelt gelangen lassen. Sie können giftige und umweltschädliche Schwermetalle enthalten. Sie sind gesetzlich verpflichtet, Akkus und Batterien beim batterievertreibenden Handel oder bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen, sicher zu entsorgen. Die Entsorgung ist unentgeltlich. Die nebenstehenden Symbole bedeuten, dass Sie Akkus und Batterien auf keinen Fall in den Hausmüll werfen dürfen, sondern dass diese über Sammelstellen entsorgt werden müssen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

Service-Hotline

Haben Sie Probleme mit Ihrem Gerät, kontrollieren Sie zuerst die folgenden Hinweise. Bei technischen Problemen können Sie sich an unsere Service-Hotline wenden.

Die Rufnummer finden Sie auf unserer Internetseite www.audioline.de

Bei Garantieansprüchen wenden Sie sich an Ihren Fachhändler.

Die Garantiezeit beträgt 2 Jahre.

Falls es Probleme gibt: Fragen und Antworten

Keine Funktion

• Sender und/oder Empfänger sind nicht eingeschaltet.
• Akkupack/Batterien sind leer oder defekt.
• Netzadapter sind nicht angeschlossen.

Kein Empfang

• Sender und Empfänger sind nicht angemeldet.
• Der Abstand des Senders, z. B. zum Baby, ist zu groß. Beachten Sie den Mindestabstand von einem Meter.
• Der Abstand zwischen Empfänger und Sender ist zu groß.
  • Die VOX-Empfindlichkeit ist zu niedrig eingestellt.

Empfangsstörungen

• Der Abstand zwischen Empfänger und Sender ist zu groß.
• Akku-/Batterieleistung ist zu gering.
• Andere elektronische Geräte stören das Übertragungsfeld.

Störungen im Zusammenhang mit drahtlosen Netzwerken (WLAN)

- Die Übertragung zwischen Sender und Empfänger erfolgt auf einem fest eingestellten Kanal im Frequenzbereich 2,4 GHz. Auch drahtlose Funknetzwerke (WLAN) arbeiten in diesem Frequenzbereich. Im Falle gegenseitiger Störungen, Empfangsabbrüchen o. ä., stellen Sie an Ihrem WLAN-Router ggf. einen anderen Kanal ein.

Pfeifton (Rückkopplung)

• Vergrößern Sie die Entfernung zwischen Empfänger und Sender.
  • Verringern Sie die Lautstärke am Empfänger.

Rauschen

- Akku-/Batterieleistung ist zu gering.

Bild- aber keine Tonübertragung

• Die Lautstärke ist zu gering eingestellt.

Bild wird schwarz-weiß dargestellt

• Die Nachtsichtfunktion ist aktiv.

Der Akkupack im Empfänger wird nicht geladen

- Der Netzadapter ist nicht angeschlossen.

Konformitätserklärung

Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie:

1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität. Die Konformität mit der o. a. Richtlinie wird durch das CE-Zeichen auf dem Gerät bestätigt.

Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.audioline.de

Pflegehinweise

• Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch.
• Verwenden Sie keine Reinigungsmittel oder Lösungsmittel.

Technische Daten

Kamera (Sender) Buchse: 6 V DC

Sensor: 1 Nachtlichtsensor

IR-Dioden: 6

Monitor (Empfänger) Bildschirm: 2,4" LC-Display

Buchse: 6 V DC

Stromversorgung (Empfänger) Netzteil, Input: 100-240 VAC, 50-60Hz, 150 mA

Netzteil, Output: 6 VDC, 800 mA

oder Lithium-Ionen-Akkupack 3,7 Volt / 1500 mAh

Erstmalige Ladezeit Akkupack bis zu 16 h

Stromversorgung (Sender) Netzteil, Input: 100-240 VAC, 50-60Hz, 150 mA

Netzteil, Output: 6 VDC, 800 mA

oder 4 Alkaline Batterien Typ: AAA

Reichweite Bis zu 150 Metern unter optimalen Bedingungen. In

Gebäuden wird die Reichweite durch Wände, Türen usw. verringert.

Frequenzbereich

2.4 GHz

Zulässige Umgebungstemperatur 0°C bis 40°C

Sendeleistung (TX PA Power) 15 \~ 17 dBm

Garantie

AUDIOLINE-Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer.

Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs.

Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr AUDIOLINE-Gerät gekauft haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

Wichtige Garantiehinweise

Die Garantiezeit für Ihr AUDIOLINE-Produkt beginnt mit dem Kaufdatum. Ein Garantieanspruch besteht bei Mängeln, die auf Material- oder Herstellungsfehler zurückzuführen sind. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

BITTE WENDEN SIE SICH IM GARANTIEFALL AUSSCHLIESSLICH AN DEN HÄNDLER, BEI DEM SIE DAS GERÄT GEKAUFT HABEN, UND VERGESSEN SIE NICHT, DEN KAUFBELEG VORZULEGEN. UM UNNÖTIG LANGE WARTEZEITEN ZU VERMEIDEN, SENDEN SIE REKLAMATIONSGERÄTE BITTE NICHT AN UNSERE BÜROADRESSE.

BEI FRAGEN ZUR BEDIENUNG UND GARANTIELEISTUNG LESEN SIE BITTE DIE BEDIENUNGSANLEITUNG, FRAGEN SIE IHREN FACHHÄNDLER ODER WENDEN SIE SICH AN UNSERE

Service-Hotline

Die Rufnummer der Service-Hotline finden Sie auf unserer Internetseite www.audioline.de

AUDIOLINE GmbH

Neuss

Internet: www.audioline.de

E-Mail: [e-mail]

Version 1.4 • 23.06.2015
