Zur Integration von Kindern und Erwachsenen mit Hörproblemen in Normalschulen, Universitäten, etc. hat Sennheiser ein neues Übertragungssystem entwickelt, das als Übertragungsmedium Infrarotlicht verwendet. Mit dieser Anlage ist der Anwender nicht mehr auf das durch Umweltgeräuche gestörte und durch die Entfernung zum Redner abgeschwachte Signal angewiesen. Die drahtlose Infrarot-Übertragung übermittelt das gesprochene Wort auf direktem Wege, d. h. ungestört und mit ausreichender Lautstärke. Die Realisierung einer derartigen Anlage ist in der Vergangenheit an dem relativ hohen Stromverbrauch des mit konventioneller Frequenzmodulation arbeiteten Senders geschrietiert. Erst die Anwendung eines neuen Modulationsverfahrens - der sogenannten Impuls-Frequency-Modulation - ließ den Einsatz eines batteriebetriebenen, tragbaren Infarotsenders zu. Bei dieser Art der Modulation wird der Stromverbrauch gering gehalten und die Reichweite des Senders im Vergleich zu herkömmlichen Sendern erhöht. Die Gesamtlange umfát folgende Einzelkomponenten: Infrarotsender SKI 1011, Infrarot-Empfänger EKI 1011, Transponder SZT 1011, Teleschlinge EZT 1011 und Ladegerät SZL 1011. In dieser Bedienungsanleitung sind keinher den Funktion des Senders SKI 1011 und des Empfängers EKI 1011 auch das Zusammenwirken der anderen zur Anlage gehorenden Geräte in groben Zügen beschrieben. Detailliertere Beschreibungen finden Sie in den Bedienungsanleitungen der Einzelgeräte.

Technische Kurzbeschreibung

Infrarot-Sender SKI 1011

Der SKI 1011 ist ein tragbarer, batteriebetriebener Mono-Infrarot-Sender mit integrierter Strahlereinheit. Der Sender ist mit zwei Signaleingängen ausgestattet: Einer 8-poligen Mikrofonbuchse zum Anschluß eines Aufsteckmikrofons MKE 2012 oder MKE 4012 (nicht im Lieferumfang) und einer 3,5-mm-Klinkenbuchse zum Anschluß von Phonogeräten. Die Stromversorgung des Senders erfolgt aus 3 Mignon-Batterien. Werden anstatt der Mignon-Batterie wiederaufladbare Batterien verwendet, können diese über zwei seitlich am Sender angebrachte Lade-kontakte im Gerät nachgeladen werden. Zum Lieferumfang des Senders gehören je ein Hals- und Brustriemen.

Infrarot-Empfänger EKI 1011

Der EKI 1011 ist ein tragbarer, batteriebetriebener Mono-Infrarot-Empfänger für den Betrieb mit dem Infrarot-Sender SKI 1011. An den Empfänger können Kopfhörer, Stethoskopfhörer, Induktionsplättchen oder die Teleschlinge EZT 1011 angeschlossen werden. Die Ausgangs-lautstärke ist einstellbar. Damit kein dem direkten Empfang über die Infrarot-Strecke auch Umweltgeräuschte wie z. B. Sprache des Nachbarn, aufgenommen werden können, ist der EKI 1011 mit einer 8-poligen Mikrofonbuchse ausgestattet, an die z. B. die Aufsteckmikrofone MKE 2012 oder MKE 4012 angeschlossen werden können. Mit einem Betriebsartenschalter sind zwei verschiedene Betriebsarten wählbar: a) Infarot-Empfang + Mikrofon und b) Infarot-Empfang + Mikrofon-Automatik.

Wird anstelle eines Mikrofons ein Hörgerät an die Mikrofonbuchse angeschlossen, sorgt ein im Empfänger integrierter Einblend-Veränderk dar für, daß der Pegel des im Hörgerät befindlichen Mikrofons um ca. 20 dB abgesenkt wird, wenn ein Signal wie z. B. Sprache oder Musik über den Sender ankomm. Wie der Infrarot-Sender kann auch der EKI 1011 alternativ aus drei Mignonbatterien oder Mignon-Akkus versorgt werden. Bei der Verwendung von Akkus konnen diese über zwei damit am Gerät angebrachte Ladekontakte mit dem Ladegerät SZL 1011 nachgeladen werden. Zum Lieferumfang des Empfängers gehören je ein Hals- und Brustriemen.

Inbetriebnahme Infrarot-Sender SKI 1011

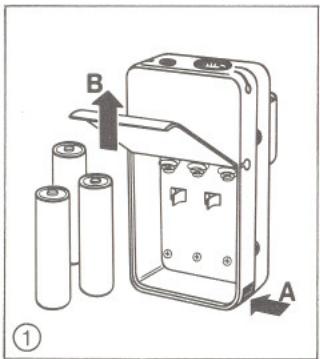

① Batteriefach in der Reihenfolge A, Böffnen und Batterien einlagen. Achting: Auf Polarität achten!

Batteriefach schlieBen.

② Mikrofon aufstecken und festschrauben. Phonogeräte (Tonbandgeräte, Plattenspieler) konnen an die 3,5-mm-Klinkenbuchse angeschlossen werden. Die Beschaltung und die Daten beider Buchsen sind aus den technischen Daten ersichtlich.

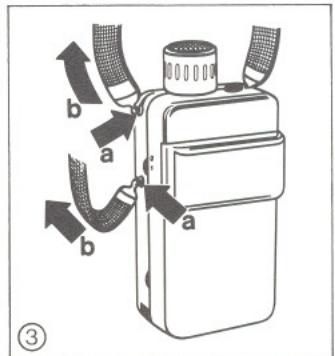

Halsriemen in die Aussparungen einhagen und durch kräftiges Ziehen nach oben bzw. nach hinten einrasten halten. Sender umhagen. Brustriemen ebenfalls in die Aussparungen einrasten halten.

4

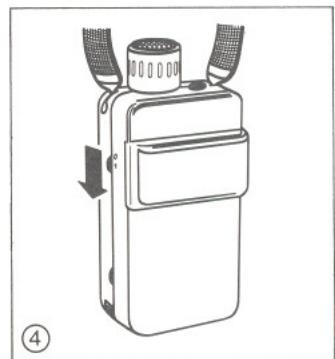

Sender einschalten.Der SKI 1011 ist jetzt betriebsbereit.

Infrarot-Empfänger EKI 1011

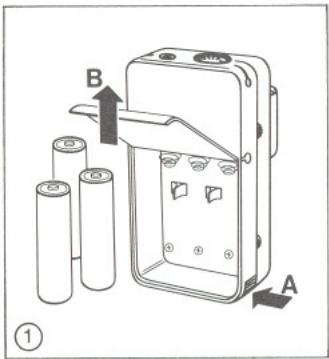

① Batteriefach öffnen und Batterien einlagen.
Achtung: Auf die Polität achten!

Batteriefach schlieben.

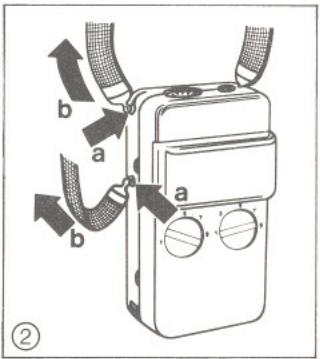

② Halsriemen in die Aussparung einhängen und durch kräftiges Ziehen nach oben bzw. nach hinten einrasten lessen. Empfänger umhängen. Brustriemen ebenfalls in die Aussparungen einrasten lessen.

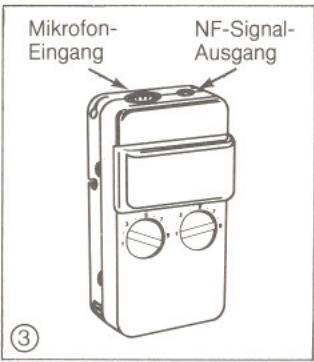

③ An dem Signalausgang konnen Kopfhorer, Stethoskophorer, Induktionsplattchen oder die TeSchlinge EZT 1011 angeschlssen werden. Die Impedanz der angeSchlossenen Last sollte mindestens 10 betragen. Der Mikrofoneingang ermöglich den AnschluB von Ansteckmikrofon des Typs MKE 2012 (Kugelcharakteristik) oder MKE 4012 (Nierencharakteristik). Wird an dieselbe Buchse anstelle des Aufsteckmikrofons ein Hörgerat angeschlssen, sorgt ein im EKI 1011 integrierter Einblendversteller)dafur, daB das im Hörgerat befindliche Mikofo in seiner Empfindlichkeit um 20 dB abgesenk wird, wenn ein Signal uber die Infrarotstrecke empfangen wird. Zu thisem Zweck muB das HdO-Gerat mit einem Audio-Eingang ausgerustet sein.

Empfänger umhängen und Sender einschalten.

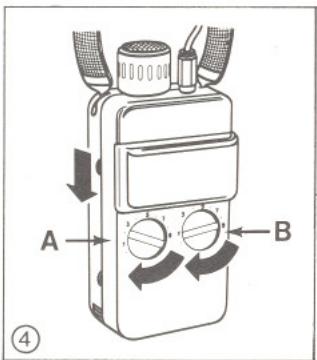

④ Empfänger einschalten und Betriebsart wahlen. IR/M: = Infrarot-Empfang ^+ Mikrofon. In dieser Betriebsart kann mit dem Einsteller A das Mikrofon-signal dem Infrarotsignal zugemischt werden.Der Einsteller B dient zum Einstellen der Lautstärke.

IR = Infrarot-Empfang + Mikrofon-Automatik. In dieser Betriebsart wird bei moduliertem Infrarot-signal, d. h., wenn das am Sender befindliche Mikrofon besprochen wird, die Empfindlichkeit des am Empfänger ange-schlossenen Mikrofons um ca. 20 dB abgesenkt.

Hinweis: Achten Sieitte darauf, daß die Empfangslinneicht durch eine Hand oder die Kleidung abgedeckt wird.

Allgemeine Betriebshinweise

Die Erfahrung hat gezeigt, daß den Bediernern von Infrarot-Anlagen bei der ersten Begebung mit thisem Übertragungsmedium manchmal gravierende Fehler unterlaufen. Um das zu vermeiden, hier kurze Erläuterungen zum Thema Infrarot-Übertragung allgemein: Das unsichtbare Infrarotlicht unterliegt den gleichen Gesetzen wie sightbares Licht. Trifft es z. B. auf dunkle Flächen, wird es teilweise oder auch vollkommen absorbiert, trifft es dagegen auf ebene, weiß Flächen, wird es weltgehend reflektiert. Normale Fensterscheiben stellen kein Hindernis für Infrarotlicht dar.

Beim SKI 1011 sind die Infrarotstrahler-Dioden derart angeordnet, daß ein großer Teil der Strahlung über die Reflexion an der Raumdecke und den Wänden auf die Infrarotempfänger EKI 1011 gelangt. Auf diese Weise wird eine gleichmäßige Ausleuchting des zu versorgenden Raumes erreicht.

Optimale Ausbreitungsbedingungen sind gegeben, wenn

1. der Raum eine max. Deckenhöhe von 3,5 m nicht überschreitet,
2. die Raumdecke eine ebene Fläche bildet und
3. die Wände nicht durch lichtabsorbierende Materialien oder Gegenstände verhängt oder verddeckt sind.

Die Strahlungsleistung des SKI 1011 ist ausreichend zur Versorgung von Räumen bis ca. 30 qm Grundfläche. Zur Versorgung von Räumen, deren Grundfläche 30 qm überschreitet, ist es erforderlich, einen oder mehrere Transponder, Infrarotlicht-Impulsversteller vom Typ SZT 1011, einzusetzen. Der Transponder empfängt das vom SKI 1011 abgestrahlte Infrarotsignal mit einer Empfangsdioden-Anordnung, verstarkt und strahlt es wieder ab. Mit einem SZT 1011 laessen sich Räume bis zu einer Raumgroße von ca. 80 qm ausleuchten. Das netzgebundene Gerät ist sowohl für Wand- als auch Stativmontage vortereitet.

Batterie/Akku-Betrieb

Der Infrarotsender und der Empfänger setzen sich sowohl aus Batterien Typ Mignon IEC R 6 als auch aus NiCd-Akkus (Sinterakku 1,2V/500 mAh) versorgen. Als Primär-Batterietyp sollen ausschließlich Alkali-Mangan-Batterien verwendet werden, da bei Betrieb mit anderen Primärzellen die Betriebssicherheit des Senders und des Empfängers nicht gewährleistet ist. Bei früfigem Gebrauch der Geräte ist es jedoch wirtschaftlicher, NiCd-Akkus einzusetzen. Diese konnen mit dem Ladegerät SZL 1011, das entsprechend dem unterschiedlichen Stromverbrauch des Senders und des Empfängers mit einem Schnelladeschacht für den Sender und einem Normalledeschacht für den Empfänger ausgestattet ist, nachgeladen werden. Sender und Empfänger besitzen zu thisem Zweck zwei seitlich angebrachte Ladekontakte, die es ermögenlichen, daß die Akkus während des Ladens in den Geräten verbleiben konnen. In Abhängigkeit vom Batterietyp ergeben sich für Sender und Empfänger unterschiedliche Betriebszeiten:

	NiCd-Akkus	Alkali-Mangan
SKI 1011	ca. 4,5 h	ca. 16 h
EKI 1011	ca. 20 h	ca. 72 h

Technische Daten

	SKI 1011
Strahlungsleistung	ca. 750 mW
NF-Übertragungsbereich (-3 dB)	100 ... 7000 Hz
Mikrofoneingang:
Eingangsbuchse	8pol. Tuchel, verschraubbar
Eingangsimpedance	ca. 50 kΩ
Eingangsempfindlichkeit	4 mV f. Begrenzereinsatz (durch Hubregler um 20dBabzuseken)
Buchenbeschaltung	Stift 1 → NF, Stift 2 + 3 → Masse, Stift 8 → UB
Line-Eingang:
Eingangsbuchse	Klinkenbuchse 3,5 mm
Eingangsimpedance	ca. 250 kΩ
Empfindlichkeit für ± 15 kHz Hub	100 mV (durch Hubregler um 20 dB abzuseken)
Stromversorgung	3 x Mignon (IEC R 6), wahlweise NiCd-Akkus 1,2 V/500 mAh oder Alkali-Mangan-Batterien
Betriebszeit in Abhängigkeit vom Batterietyp	ca. 45 h mit NiCd-Akku, ca. 16 h mit Alkali-Mangan-Batterien
Abmessungen in mm	100 x 55 x 43
Gewicht mit Batterie und Mikrofon	ca. 200 g
Farbe	schwarz

EKI 1011

Ausgang:
Ausgangsbuchse	3,5 mm Ø Klinkenbuchse
Impedanz	>10 Ω
Ausgangsleistung	50 mW an 50 Ω
NF-Übertragungsbereich	100 ... 7000 Hz
Eingang:
Eingangsbuchse	8pol. Tuchelbuchse, verschraub-bar
Impedanz	ca. 3 kΩ
Empfindlichkeit	ca. 1 mV (f. Begrenzungseinsatz)
Buchenbeschaltung	Stift 1 → NF,Stift 2 + 3 → Masse,Stift 8 → + UB
Stromversorgung	3 x Mignon (IEC R 6), wahlweiseNiCd-Akkus 1,2 V 500 mAh oderAlkali-Mangan-Batterien
Betriebszeit in Abhängigkeit vom Batterietyp	ca. 20 Std. mit NiCd-Akkus,ca. 72 Std. mit Alkali-Mangan
Abmessungen in mm	100 x 55 x 43
Gewicht mit Batterien	ca. 180 g
Farbe	schwarz
