Produkttyp	Videorekorder (VHS)
Marke	Hitachi
Modell	VT-FX950E
Abmessungen (B x H x T)	430 x 95 x 280 mm
Gewicht	ca. 4,5 kg
Stromversorgung	220–240 V AC, 50 Hz
Leistungsaufnahme	ca. 25 W (Betrieb), < 5 W (Standby)
Videoaufnahmeformat	VHS (PAL/NTSC)
Videoaufnahmeköpfe	4-Kopf-Longplay-System
Eingänge	SCART, AV-Eingang (Cinch), HF-Eingang (Antenne)
Ausgänge	SCART, AV-Ausgang (Cinch), HF-Ausgang
Wiedergabefunktionen	Suchlauf, Standbild, Zeitlupenwiedergabe
Timer-Aufnahme	ja, mit Programmspeicher (8 Ereignisse)
Fernbedienung	Infrarot-Fernbedienung (im Lieferumfang)
Bandgeschwindigkeiten	SP, LP, EP
Bildqualität	Auto-Tracking, Rauschunterdrückung
Sprachunterstützung	Bildschirmmenü in Deutsch, Englisch, Französisch
Reinigung	regelmäßige Reinigung der Ton-/Videoköpfe mit Reinigungskassette empfohlen
Sicherheit	Kindersicherung (Tastensperre)
Zubehör	Netzkabel, Fernbedienung, Batterien, Bedienungsanleitung
Reparatur	Ersatzteile über Fachhändler oder Reparaturdienste
Umgebungstemperatur	5 °C bis 40 °C

Häufig gestellte Fragen - VT-FX950E HITACHI

Wie schließe ich den Hitachi VT-FX950E an meinen Fernseher an?

Verwenden Sie ein SCART-Kabel für beste Bildqualität. Stecken Sie das Kabel in den SCART-Anschluss des Videorekorders und des Fernsehers. Für ältere Geräte nutzen Sie den HF-Ausgang (Antennenkabel).

Wie stelle ich eine Timer-Aufnahme ein?

Drücken Sie die Timer-Taste auf der Fernbedienung. Geben Sie Datum, Start- und Endzeit sowie Kanal ein (Programmnummer). Bestätigen Sie mit OK. Schalten Sie den Rekorder in den Standby-Modus, damit die Aufnahme startet.

Warum zeigt der Rekorder ‘NO TAPE’ an?

Legen Sie eine VHS-Kassette mit eingelegter Sicherungslasche ein. Die Kassette muss korrekt ausgerichtet sein (Etikett nach oben, Bandfenster nach vorn).

Kann ich NTSC-Bänder abspielen?

Ja, der Hitachi VT-FX950E unterstützt PAL/NTSC-Wiedergabe. Die Umschaltung erfolgt automatisch, sobald eine NTSC-Kassette eingelegt wird.

Wie reinige ich die Videoköpfe?

Verwenden Sie eine VHS-Reinigungskassette (trocken oder nass). Legen Sie sie ein und lassen Sie sie etwa 10–15 Sekunden abspielen. Wiederholen Sie den Vorgang bei Bedarf.

Die Fernbedienung funktioniert nicht. Was tun?

Überprüfen Sie die Batterien (Typ AAA) und deren Polarität. Richten Sie die Fernbedienung direkt auf den Infrarot-Empfänger des Rekorders. Entfernen Sie Hindernisse zwischen Fernbedienung und Gerät.

Wie kann ich die Kindersicherung aktivieren?

Halten Sie die ‘CHILD LOCK’-Taste (oder die entsprechende Taste auf der Fernbedienung) für 3 Sekunden gedrückt, bis ‘LOCK’ auf dem Display erscheint. Zum Deaktivieren wiederholen Sie den Vorgang.

Der Rekorder frisst das Band. Was tun?

Schalten Sie das Gerät sofort aus. Entfernen Sie die Kassette manuell mit einem dünnen Gegenstand (z. B. Schraubendreher) an der mechanischen Entriegelung. Bei wiederholtem Problem wenden Sie sich an einen Reparaturdienst.

Welche Bandgeschwindigkeit soll ich wählen?

SP (Standard Play) bietet beste Bildqualität für 240 Minuten auf einer E-240-Kassette. LP (Long Play) verdoppelt die Aufnahmezeit bei etwas geringerer Qualität. EP (Extended Play) noch längere Aufnahme mit reduzierter Qualität.

Wo finde ich Ersatzteile für den VT-FX950E?

Ersatzteile wie Riemen, Tonköpfe oder Netzteile sind über spezialisierte Onlinehändler oder Reparaturwerkstätten erhältlich. Die Bedienungsanleitung enthält eine Liste von autorisierten Service-Centern.

BEDIENUNGSANLEITUNG VT-FX950E HITACHI

SHOWVIEW ist ein eingetragenes Warenzeichen der Gemstar Development Corporation. Das SHOWVIEW-System wurde hergestellt unter der Lizenz der Gemstar Development Corporation.

Sehr geehrter Hitachi-Kunde!

Herzlichen Glückwunsch zur Wahl eines Hitachi-Videorecorders. Willkommen in der großen Familie der zufriedenen Hitachi-Kunden.

INFORMATIONEN FÜR IHRE SICHERHEIT

Bitte lesen Sie die folgenden Anleitungen sorgfältig durch, bevor Sie diesen Videorecorder verwenden.

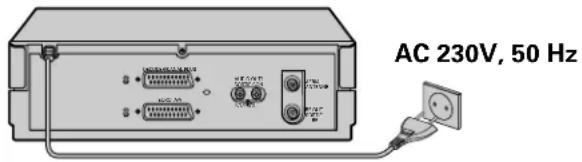

Netzspannungsversorgung: Nur 230 V, 50 Hz

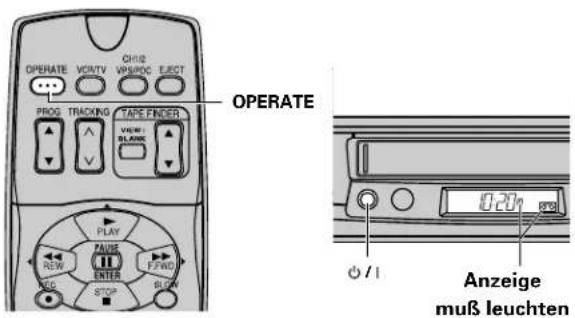

- Mit der an der Frontseite des Videorecorders angeordneten Betriebstaste (OPERATE) wird nur die Stromversorgung des Videorecorders ein- und ausgeschaltet, d.h. die Zeituhr wird von dieser Taste

• Die Betriebstaste (OPERATE) ist als " ⏻ / I" dargestellt; mit dieser Taste können Sie zwischen eingeschaltetem Betrieb "I" bzw. elektrischer Bereitschaft " ⏻wählen.
  • Die Betriebstaste (OPERATE) ist sekundär angeschlossen, d.h. auch im ausgeschalteten Zustand ist das Gerät nicht vom Stromnetz getrennt.

Betriebssicherheit

• Niemals die Befestigungsschrauben lösen und die Abdeckungen entfernen. Dieser Videorecorder darf nicht vom Anwender selbst gewartet werden; wenn Wartungsarbeiten erforderlich sein sollten, wenden Sie sich bitte an einen qualifizierten Service-Techniker oder an einen Kundendienst.
• Sollten Gegenstände oder Flüssigkeiten in das Innere dieses Gerätes gelangen, sofort den Netzstecker ziehen; das Gerät von einem qualifizierten Kundendiensttechniker überprüfen lassen, bevor es wieder in Betrieb genommen wird.
• Um das Netzkabel von der Netzdose abzuziehen, immer an dem Netzkabelstecker und niemals an dem Kabel ziehen.
• Wird der Videorecorder für längere Zeit nicht benötigt und auch nicht für Timer-Aufnahmen in Ihrer Abwesenheit eingesetzt, dann sollte das Netzkabel von der Steckdose abgezogen werden. Bei Durchführung von unbeaufsichtigten Timer-Aufnahmen sollten Sie daran denken, daß dafür der Fernsehempfänger nicht eingeschaltet sein muß.

Hinweis: Fernsehprogramme dürfen nur dann aufgezeichnet werden, wenn dadurch das Urheberrecht und andere Rechte nicht verletzt werden.

Hinweis zu Farbfernsehsystemen:

1. Wird eine auf einem SECAM-Videorecorder aufgenommene Cassette oder eine im Fachhandel erhältliche, bereits bespielte SECAM-Cassette auf diesem Videorecorder abgespielt, dann wird ein Schwarzweiß-Bild wiedergegeben.
2. Dieser Videorecorder kann in Frankreich nicht verwendet werden; in Frankreich ist ein SECAM-Videorecorder zu benutzen.

WARNUNG: Um Feuer und Stromschlaggefahr zu vermeiden, dieses Gerät niemals Regen oder Feuchtigkeit aussetzen.

Sicherheitshinweise:

Wenn der Videorecorder von einem kalten an einen warmen Ort plaziert wird, kann sich Kondenswasser an der Kopftrommel bilden. Um die Kopftrommel oder das Band nicht zu beschädigen, dürfen Sie das Gerät nicht sofort in Betrieb nehmen. Lassen Sie das Gerät für 2 bis 3 Stunden eingeschaltet stehen, damit es trocknen kann.

INHALTSVERZEICHNIS

Diese Bedienungsanleitung besteht aus den folgenden vier Abschnitten.

Abschnitt 1 Einstellung

Dieser Abschnitt erläutert die Einstellung Ihres neuen Videorecorders und die Verwendung der Bedienungselemente des Videorecorders.

Anschluß 6
Bedienungselemente 8
Fernbedienung 10
Einstellungen am Fernsehgerät für den Videorecorder .... 11
Einstellen des eingebauten Video-Tuners.... 12
Einstellen der Uhr 18
Magnetband-Cassetten.... 20

Abschnitt 2 Grundlegende Bedienungsvorgänge

Dieser Abschnitt erläutert die Wiedergabe einer Cassette und die Aufnahme eines Fernsehprogramms.

Wiedergabe.... 22

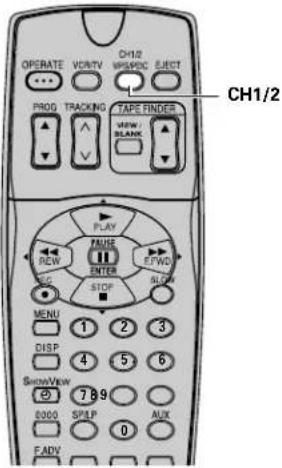

Aufnahme von Fernsehprogrammen.... 25

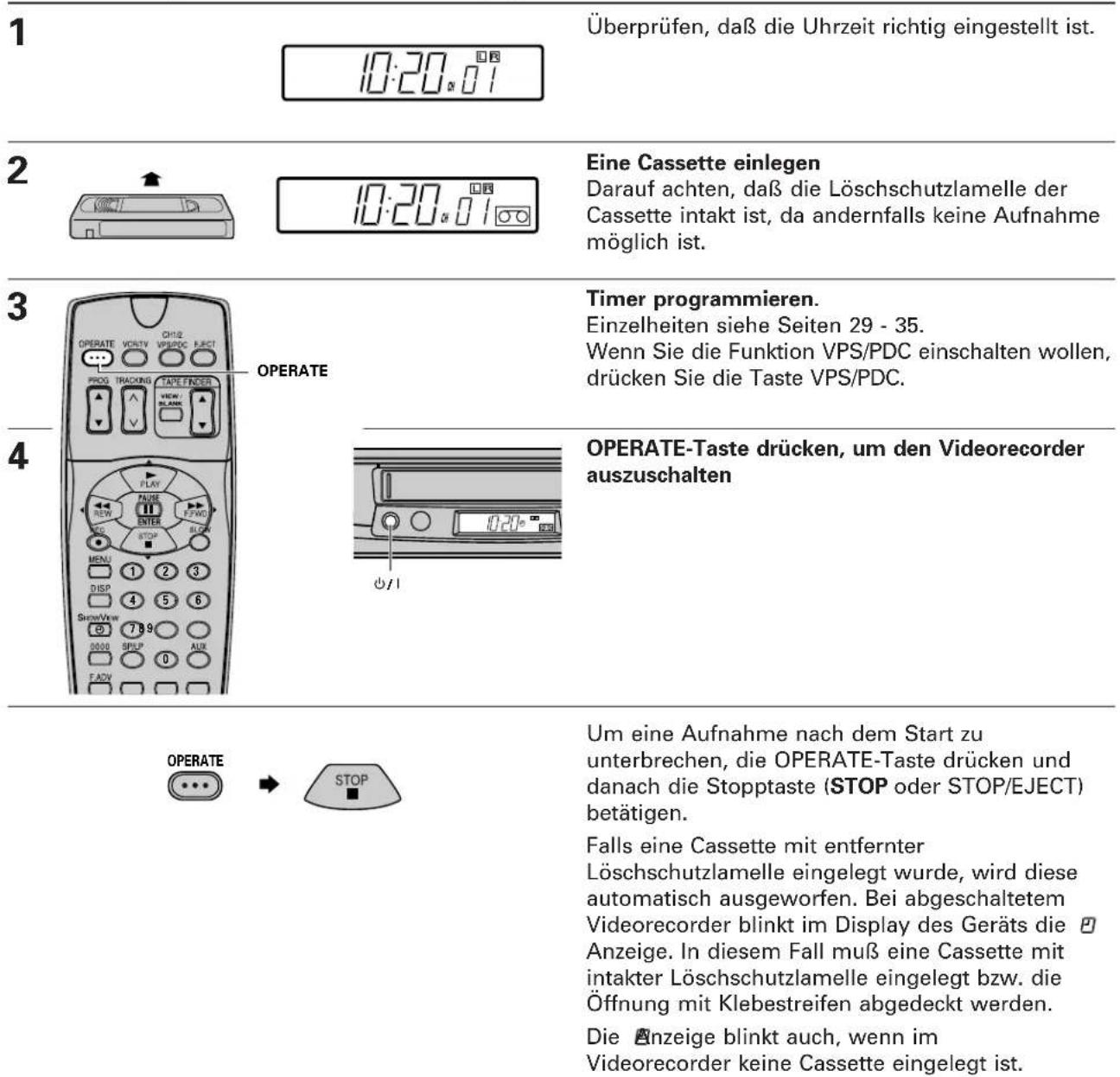

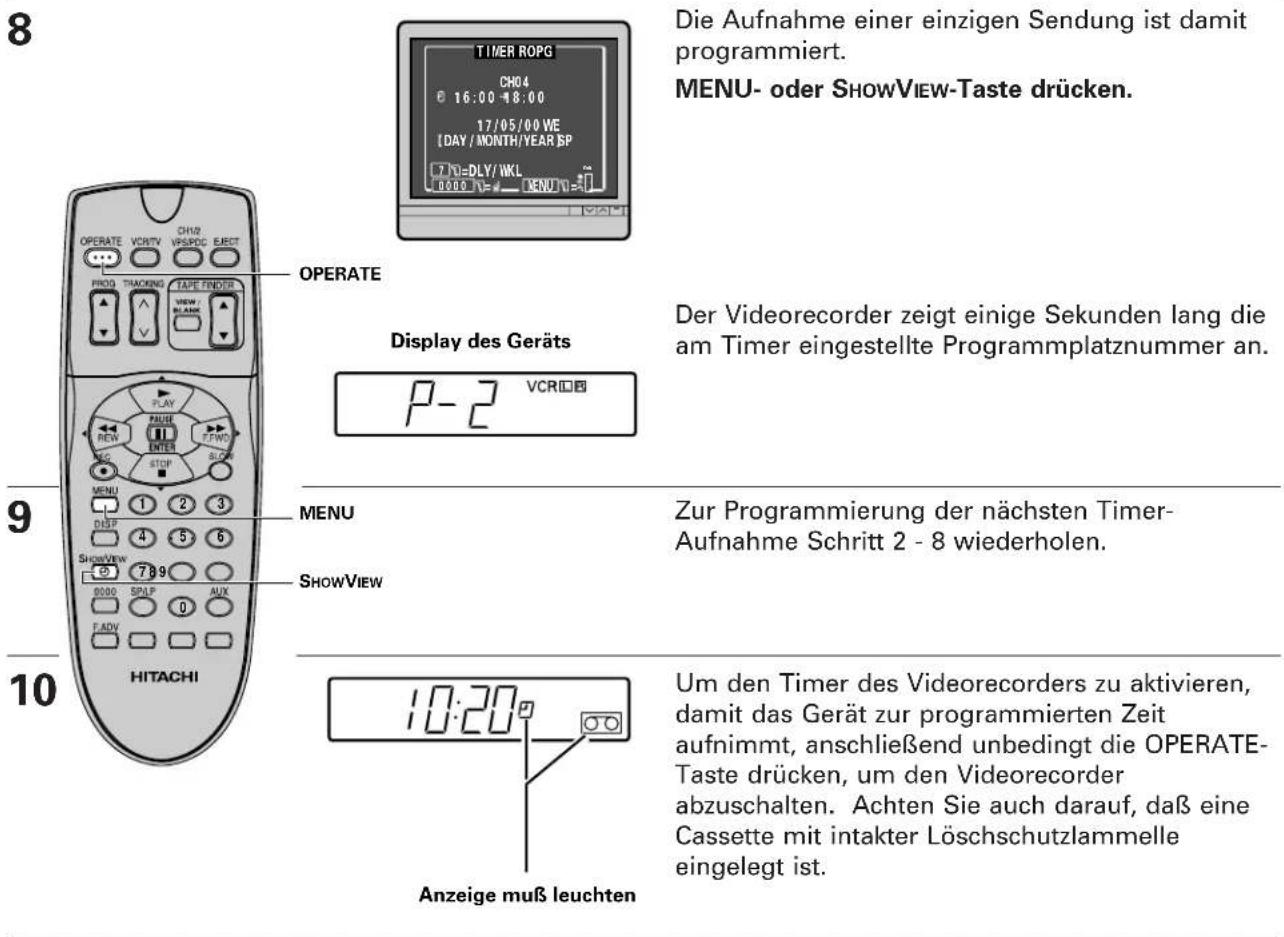

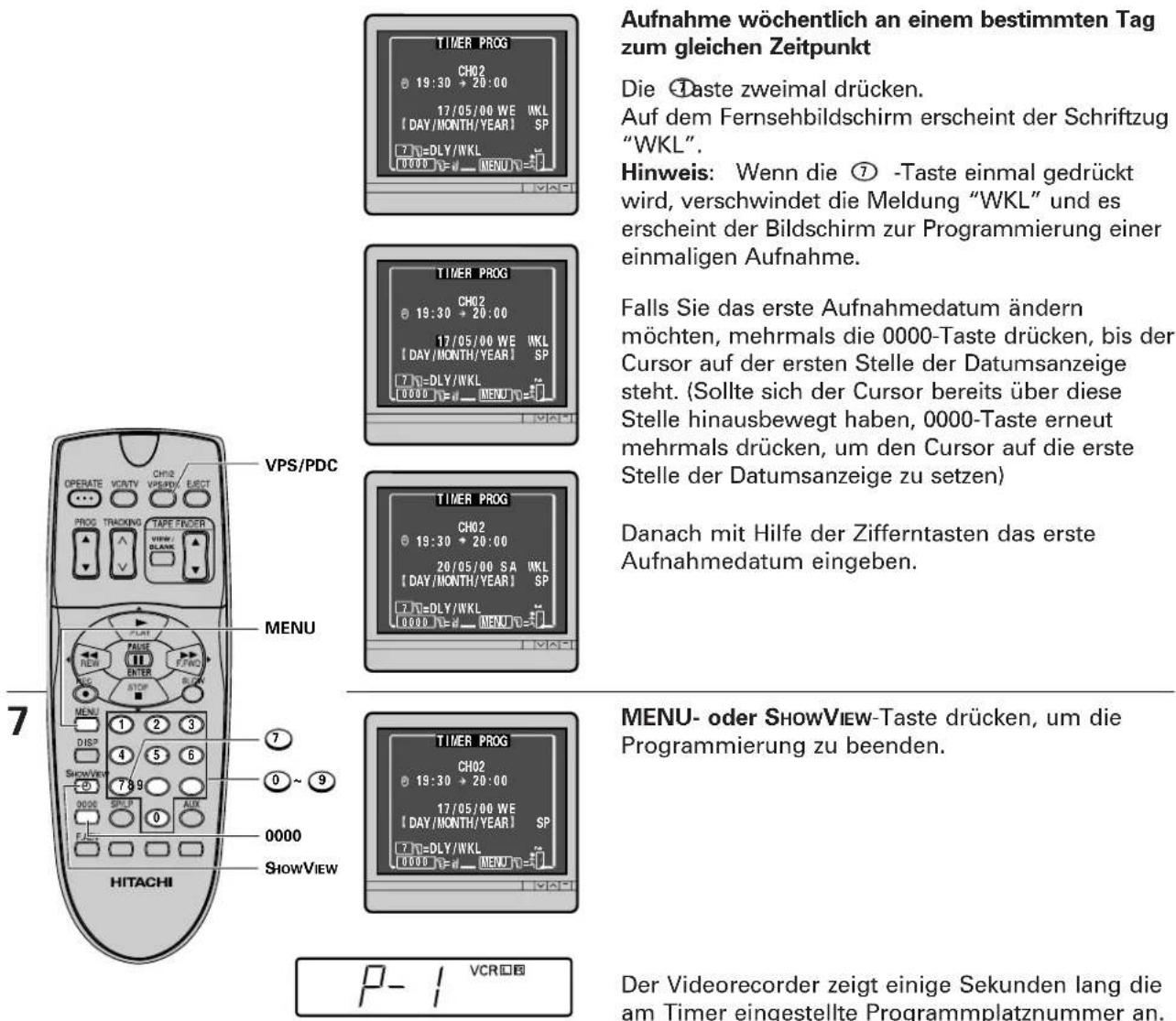

Timer-Aufnahme und ShowView-Einstellung 28

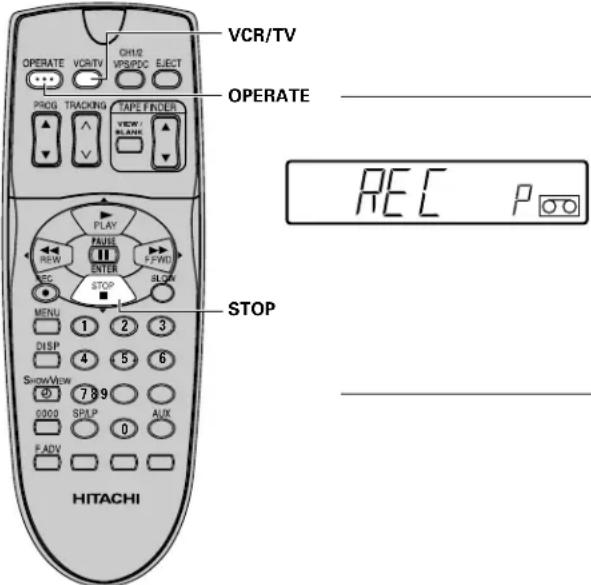

Vorbereitung der Aufnahme mit dem Satelliten-Decoder ..... 36

Abschnitt 3

Dieser Abschnitt erläutert die Verwendung der zusätzlichen Funktionen.

Zusätzliche Bedienungsvorgänge

Sonderfunktionen
- Echtzeit-Zählwerksfunktion.... 38
- Rücklaufautomatik 38
- Rücklauf-Abschaltautomatik 38
• Leihcassetten-wiedergabe 38

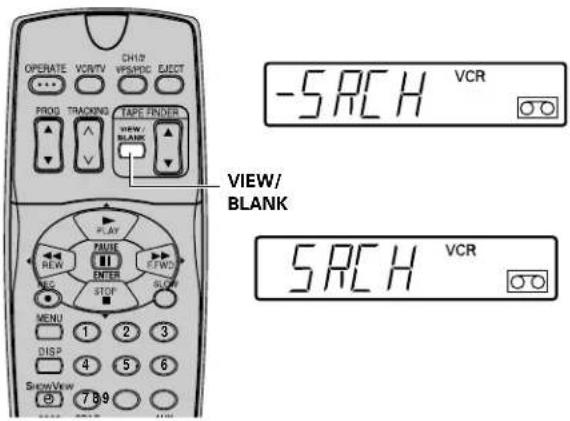

• Tape Finder-Funktion ....39

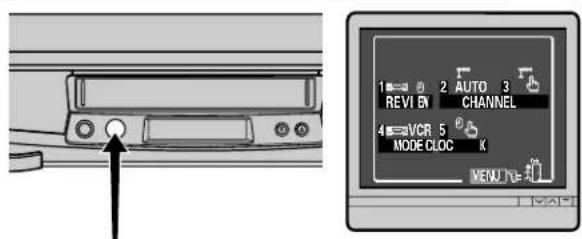

Bildschirmdialog 41
Editieren

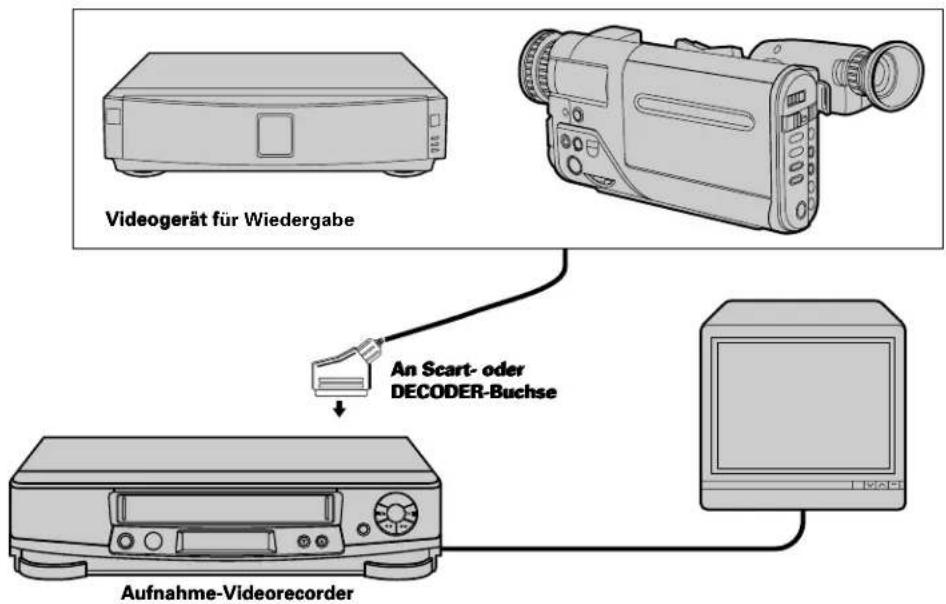

- Kopieren von Videocassetten 44

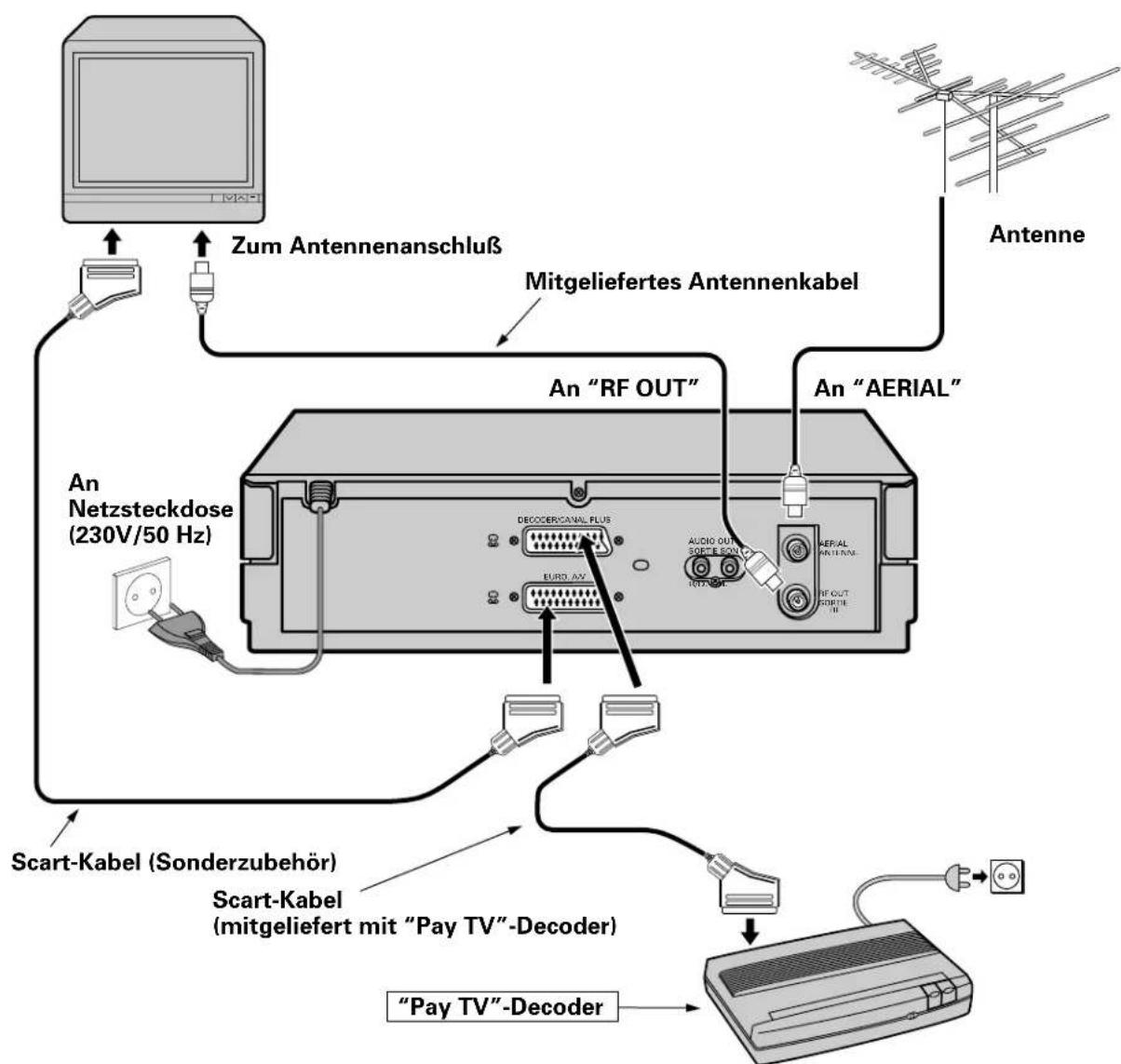

Bedienung bei angeschlossenem "Pay TV"-Decoder..... 46
HiFi-Ton 48

Abschnitt 4 Zusätzliche Informationen

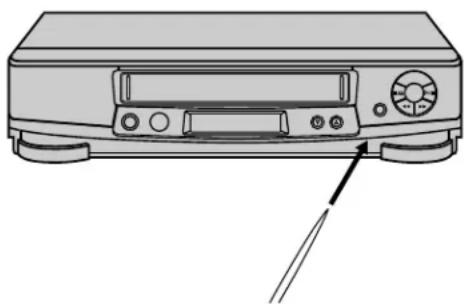

Fehlersuche.... 50
Anzeigeanleitung für das Display 51

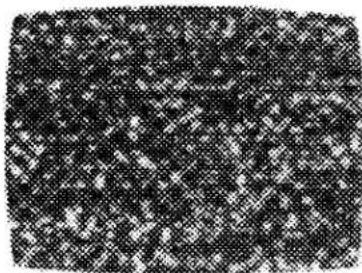

Wartung....52
Technische Daten 53
VPS-Funktion (Video Programm System)/
PDC-Funktion (Programme Delivery Control) 54

MERKMALE

- Die ShowView ^® Funktion gestattet die Programmierungs system des Videorecorders für Timer-Aufnahme durch einfache Eingabe einer ShowView ^® Nummer.

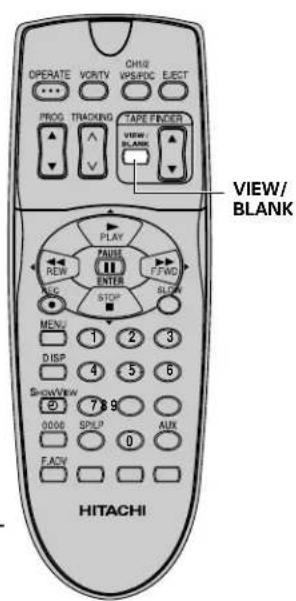

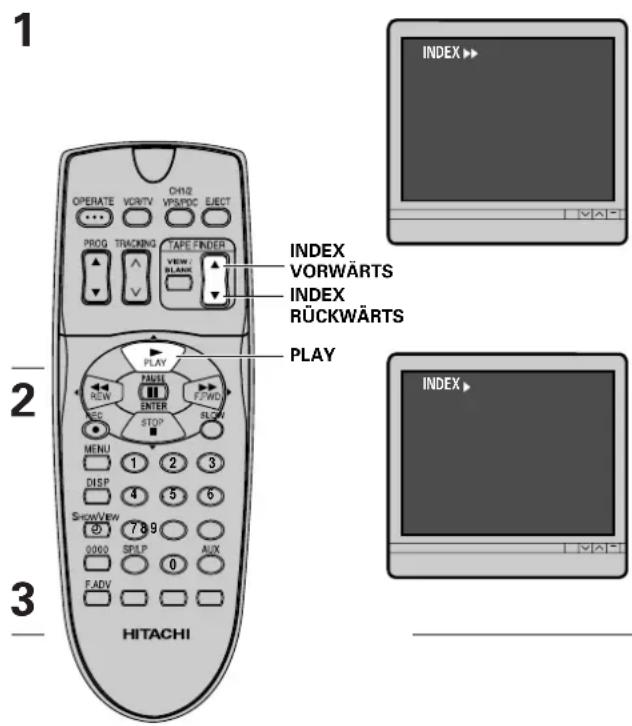

• Die Tape Finder-Funktion ermöglicht mit einem Tastendruck das Auffinden eines bestimmten Programms oder des Punktes, ab dem eine Aufzeichnung starten soll.

- Ausgerüstet mit "Pay TV"-Decoderbuchse

- Der eingebaute Digital-Stereo-Sound-Decoder gestattet den Empfang von NICAM (Near Instantaneous Compand Audio Multiplex) Sendungen. (Nur (NA))

- Programmierbarer Timer — kann bis zu einem Jahr im voraus für die unbeaufsichtigte Aufnahme von acht verschiedenen Programmen eingestellt werden.

• Dynamischer Bildentzerrer

- Abstimmautomatik — Stimmt auf alle Sender ab und stellt die Uhr ein.

- DA4 Super-Ferrit-Köpfe für hochwertige Zeitlupe/Einzelbilder.

• Cinch-Audio-Ausgänge

- Bis zu 8 Stunden Aufnahme- und Wiedergabezeit

• 2 Scart-Buchsen

• NTSC-Wiedergabe

• Grafischer Dialog

- Einstellen der Uhr unter Verwendung eines PDC-Signals (automatische Uhr-Einstellfunktion). (Nur (NA))

- Vielseitige Automatikfunktionen für hohen Bedienungskomfort.

—Die automatische Programmwiedergabe startet direkt die Wiedergabe eines aufgezeichneten Programms, indem einfach der Videorecorder eingeschaltet wird, nachdem die Timer-gesteuerte Aufnahme abgeschlossen ist.

—Automatisches Spurlagensystem stellt automatisch die Spurlage für eine optimale Bildwiedergabe ein.

—Die Leihcassetten-Wiedergabefunktion beginnt sofort mit der Wiedergabe einer Cassette ohne Löschschutzlamelle, spult das Band nach Beendigung der Wiedergabe zurück und wirft die Cassette aus, worauf der Videorecorder ausgeschaltet wird.

—Die Wiedergabeautomatik beginnt sofort mit der Wiedergabe einer Cassette ohne Löschschutzlamelle.

—Die Cassetten-Auswurf und -Freigabeautomatik wirft die Cassette mit Aufnahmesperre automatisch aus, wenn die REC-Taste gedrückt wird.

—Die Einschaltautomatik schaltet den Videorecorder mit dem Einsetzen einer Cassette automatisch ein.

—Die Rücklaufautomatik/Rücklauf-Abschaltautomatik sorgt nach dem Erreichen des Bandendes für automatisches Rückspulen des Magnetbandes, worauf am Bandbeginn die Abschaltung automatisch erfolgt, wenn der Videorecorder in den Bereitschaftsmodus ausgeschaltet wird.

• Super Zeitlupe

- Der Frequenzsynthesizer-Tuner gewährleistet einfache Abstimmung von bis zu 49 Positionen einschließlich Kabelfernsehkanäle.

- Das PLL-System bietet eine einfache Voreinstellung der Kanäle.

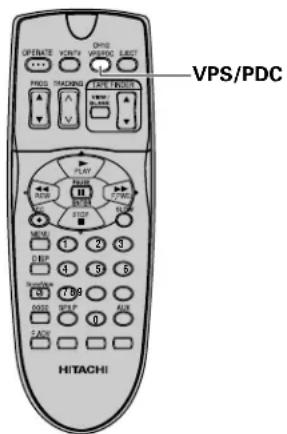

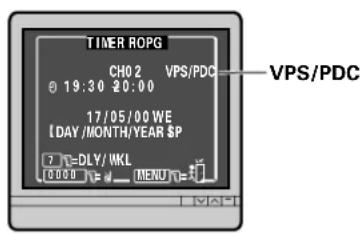

- VPS-Funktion (Video-Programm-System) — Dank dieser Funktion werden Sie keine Sendung mehr verpassen. (Nur (VPS))

- PDC-Funktion (Programme Delivery Control) — Dank dieser Funktion werden Sie keine Sendung mehr verpassen. (Nur (NA))

Mitgeliefertes Zubehör

Prüfen Sie, ob das mitgelieferte Zubehör vollständig und nicht beschädigt ist. Falls ein Teil fehlt oder beschädigt ist, wenden Sie sich bitte an Ihren Fachhändler.

①

②

③

2 Stück

Antennenkabel für Verbindung des Videorecorders mit einem Fernseher

Fernbedienung Batterien (R6) für Fernbedienung

Unterschiede zwischen den Modellen (NA)/VPS)

Modell\Funktion	Empfang von NICAM-Sendungen	Automatische Uhr-Einstellung/Automatische Sommerzeit-Einstellung	VPS-Funktion/PDC-Funktion
(VPS)	Nicht vorhanden	Nur automatische Sommerzeit-Einstellung Nur	VPS-Funktion
(NA)	Vorhanden Nur automatische Uhr-Einstellung Nur PDC-Funktion

Abschnitt 1 Einstellung

Anschluß

Seiten 6 — 7

Dieser Abschnitt erläutert Ihnen, wie Sie den Videorecorder an eine Antenne, ein Fernsehgerät usw. anschließen können.

Bedienungselemente

Seiten 8 — 9

Dieser Abschnitt beschreibt die Anordnung und die Funktionen der Schalter, Tasten, des Displays des Videorecorders und der Anschlußbuchsen am Videorecorder.

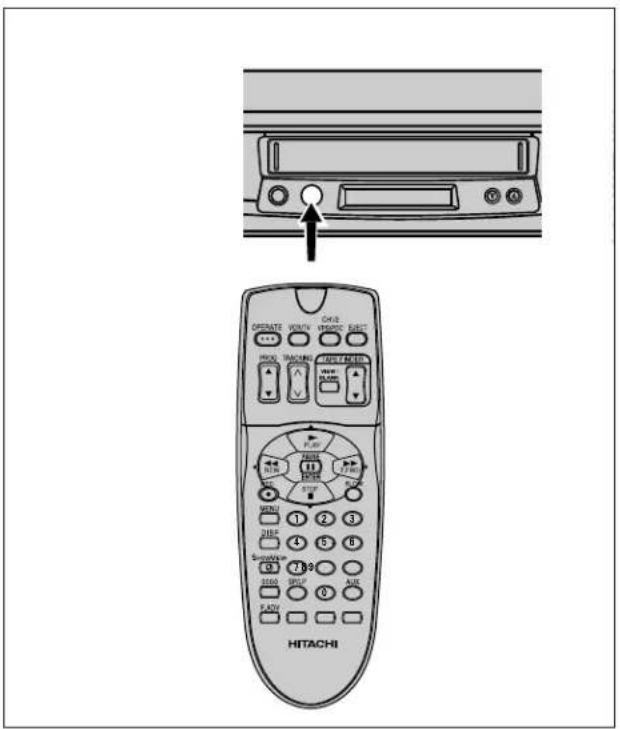

Fernbedienung Seite 10

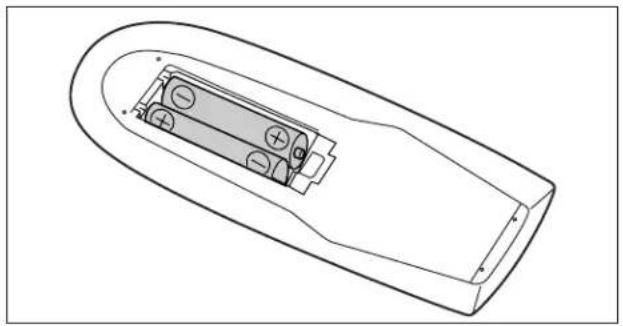

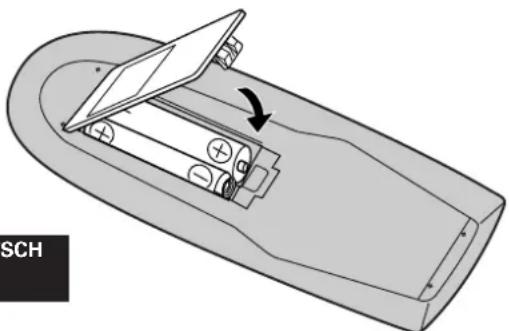

Dieser Abschnitt erklärt Ihnen, wie Sie die Batterien in die Fernbedienung einsetzen und Ihren Videorecorder fernbedienen können.

Einstellungen am Fernsehgerät für den Videorecorder

Seite 11

Der Videorecorder gibt Signale aus, die gleich den bei Fernsehsendungen ausgestrahlten Signalen sind. Diese Signale werden von der RF OUT-Buchse über das mitgelieferte Kabel an den Fernseher gesandt. Um diese Signale sehen zu können, müssen Sie eine Programmnummer an Ihrem Fernseher abstimmen. Dies ist dann der "Videokanal", den Sie immer wählen müssen, wenn Sie die Signale von Ihrem Videorecorder sehen möchten. Falls Sie Ihren Videorecorder mit einem 21-Stift-Scart-Kabel an Ihren Fernseher anschließen, dann müssen Sie den Fernseher auf den richtigen Video-Eingang einstellen, um die Signale von dem Videorecorder zu sehen. (Für Einzelheiten siehe die Bedienungsanleitung Ihres Fernsehers.)

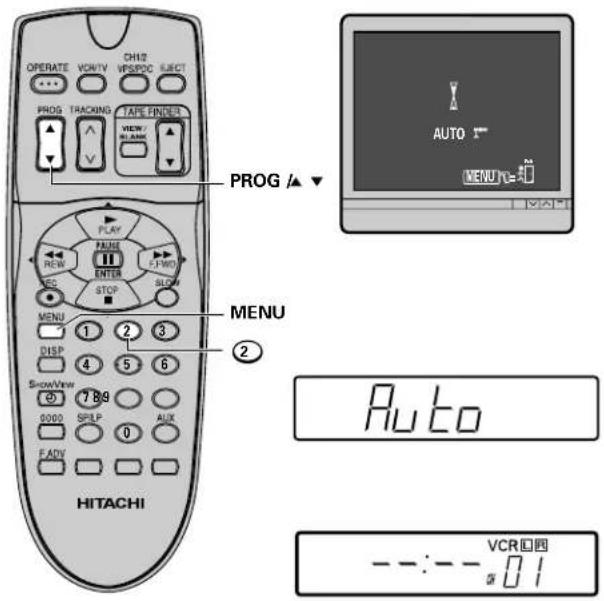

Einstellen des eingebauten Video-Tuners Seiten 12 — 17

Dieser Videorecorder ist mit einem Fernsehtuner (gleich wie ein normaler Fernseher) ausgestattet und kann für den Empfang von bis zu 49 Fernsehprogrammen abgestimmt werden.

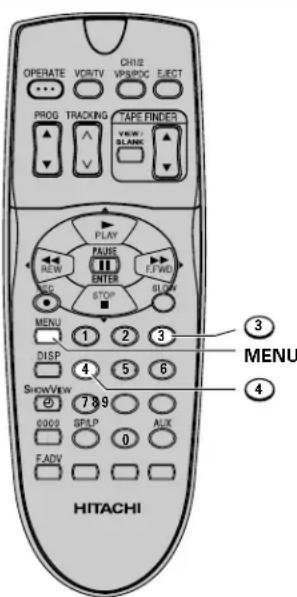

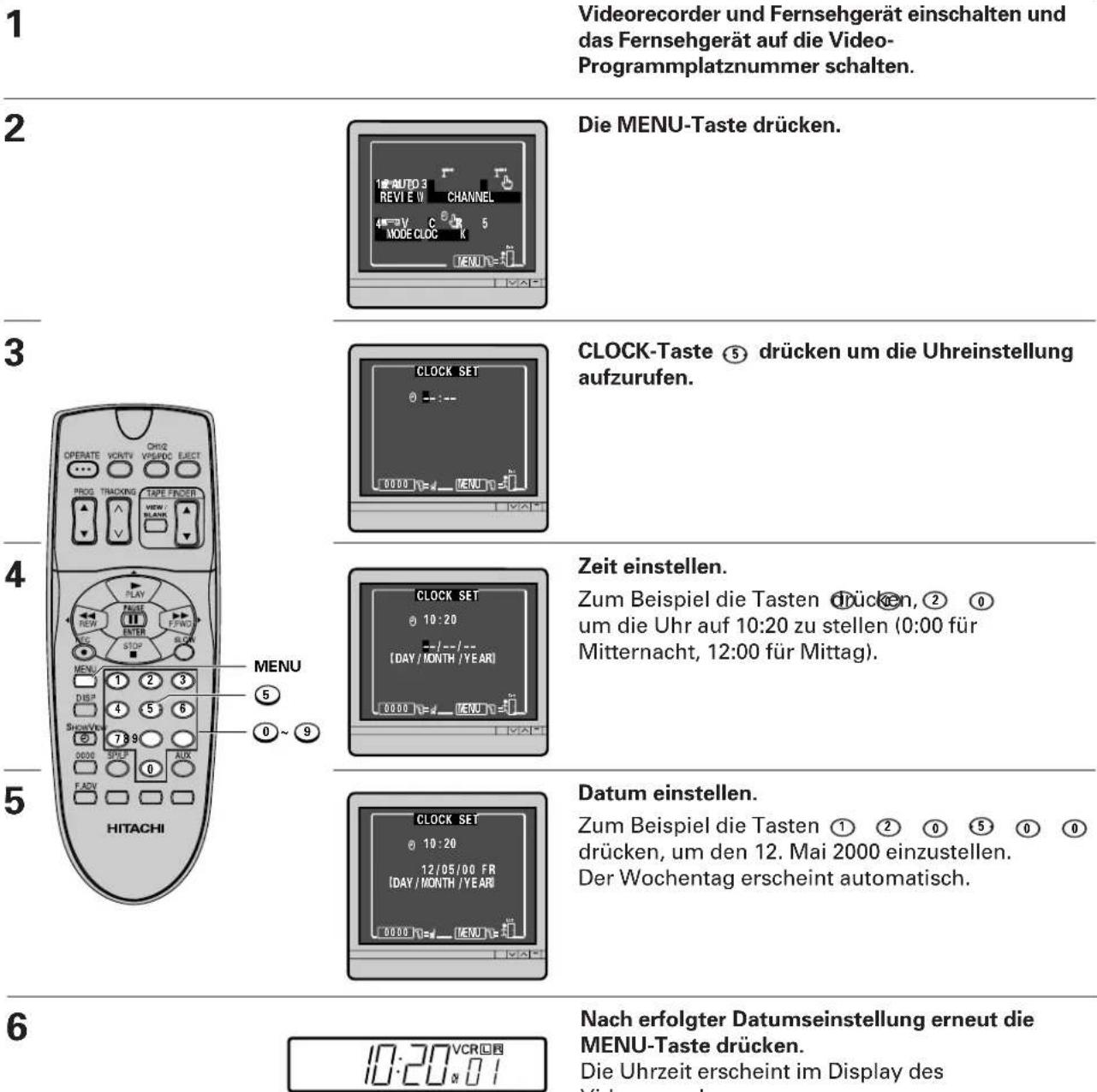

Einstellen der Uhr Seiten 18 — 19

Der Uhranzeigebereich im Display des Videorecorders erscheint als “--:--”, bis Sie die 24-Stunden-Uhr einstellen. Die Uhr muß auf die richtige Uhrzeit eingestellt werden, bevor Sie den Videorecorder für Timer-Aufnahme verwenden können. Dieser Abschnitt erläutert die zwei Einstellmethoden für die Uhr.

A. Automatische Einstellung der Uhr des Videorecorders unter Verwendung eines PDC-Signals. (Nur (NA))
B. Automatische Einstellung der Sommerzeit unter Verwendung des VPS-Signals. (Nur (VPS))
C. Einstellung der Videorecorder-Uhr am Fernsehschirm.

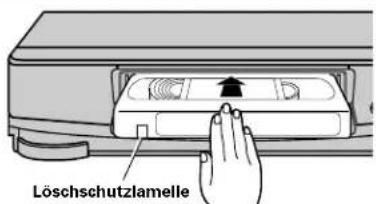

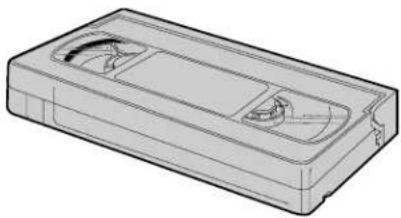

Magnetband-Cassetten Seite 20

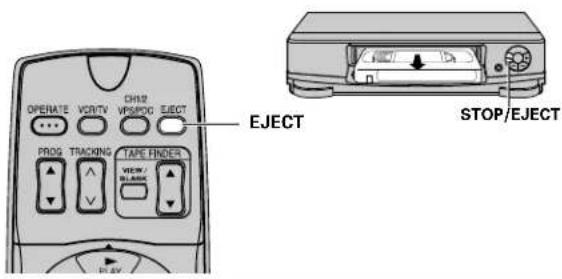

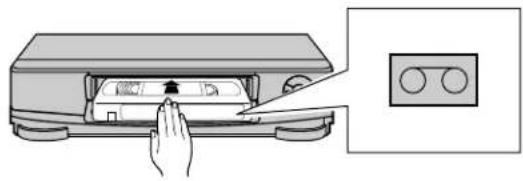

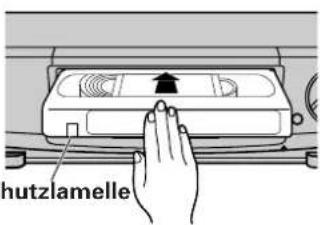

Dieser Abschnitt erläutert, wie eine Cassette eingesetzt und entfernt werden kann und wie Sie die Aufnahmen vor unbeabsichtigtem Löschen schützen können.

ANSCHLUß

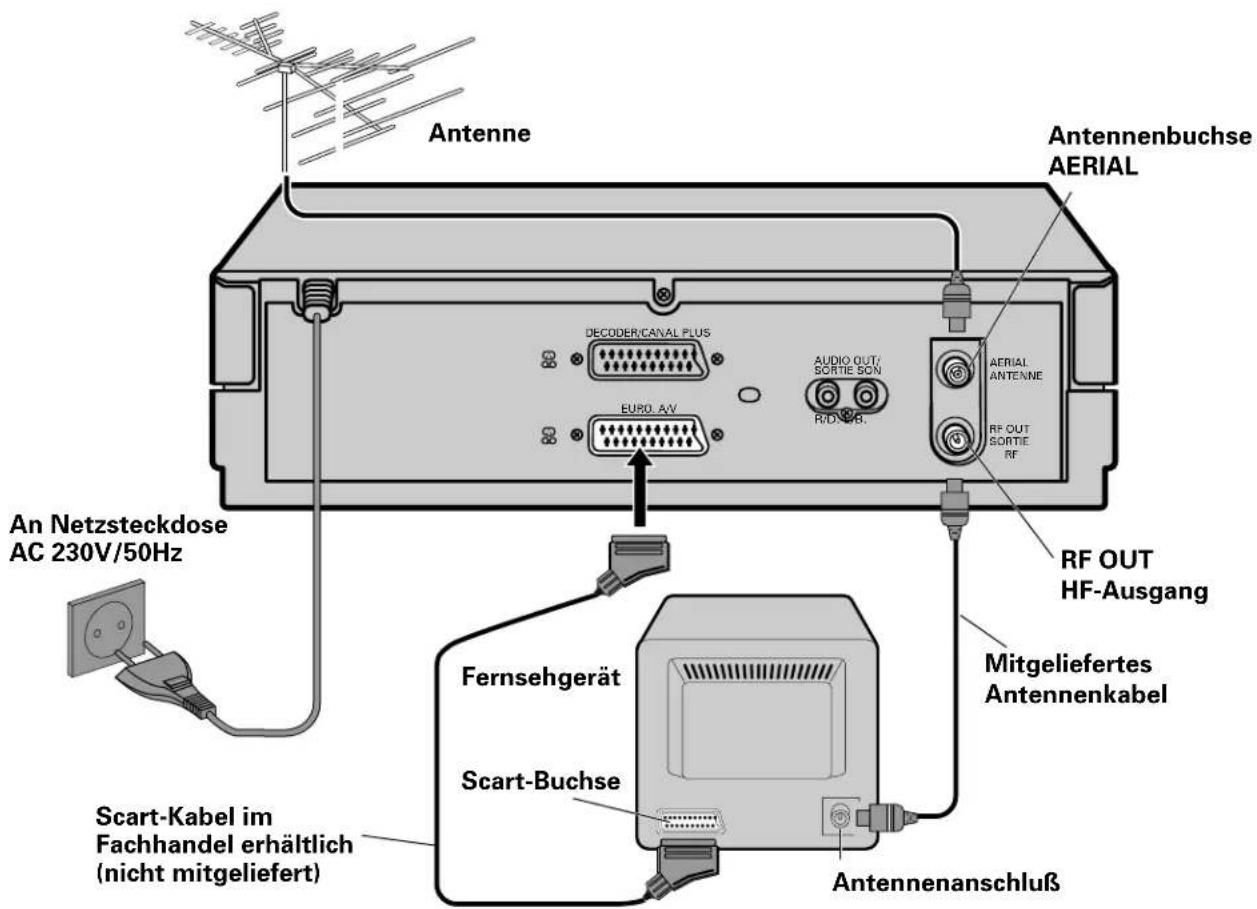

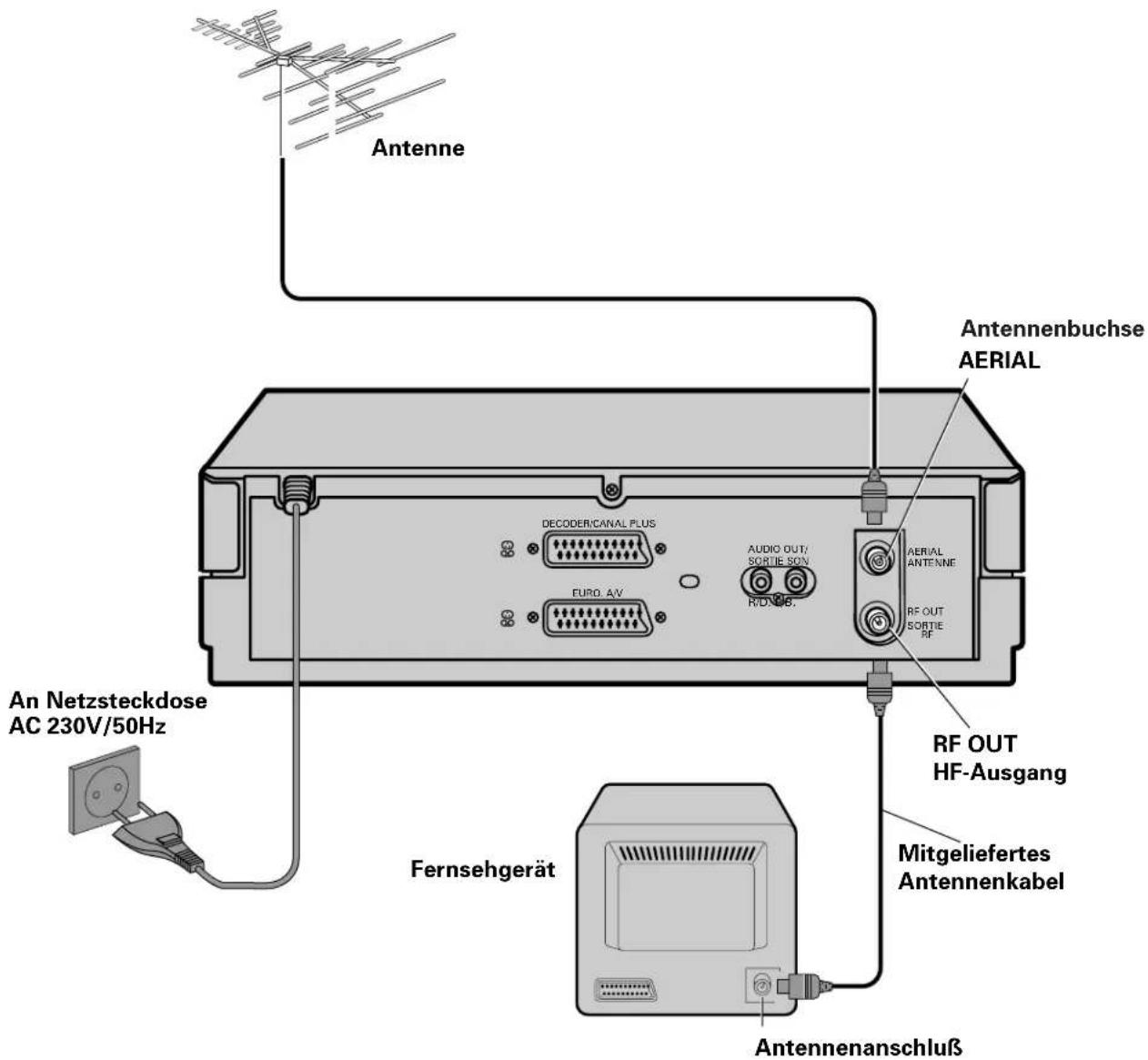

Grundlegende Anschlüsse

Mit diesen Anschlüssen werden die Videound Audiosignale des Videorecorders über das Antennenkabel an Ihren Fernseher geliefert.

Um diese Signale an Ihrem Fernseher zu empfangen, Ihren Fernseher auf den auf Seite 11 beschriebenen Videokanal abstimmen.

VORSICHTSMAßNAHMEN

Aufstellung

- Das Gerät niemals in der Nähe von Wärmequellen (wie Heizkörpern oder Warmluftauslässen) aufstellen und direkte Sonnenbestrahlung, übermäßigen Staub, mechanische Erschütterungen und Stöße vermeiden.

- Niemals Magnete oder magnetische Gegenstände in die Nähe des Videorecorders bringen, da anderenfalls das Leistungsvermögen des Videorecorders beeinträchtigt werden kann.

- Den Videorecorder immer auf einer stabilen und waagerechten Unterlage aufstellen.

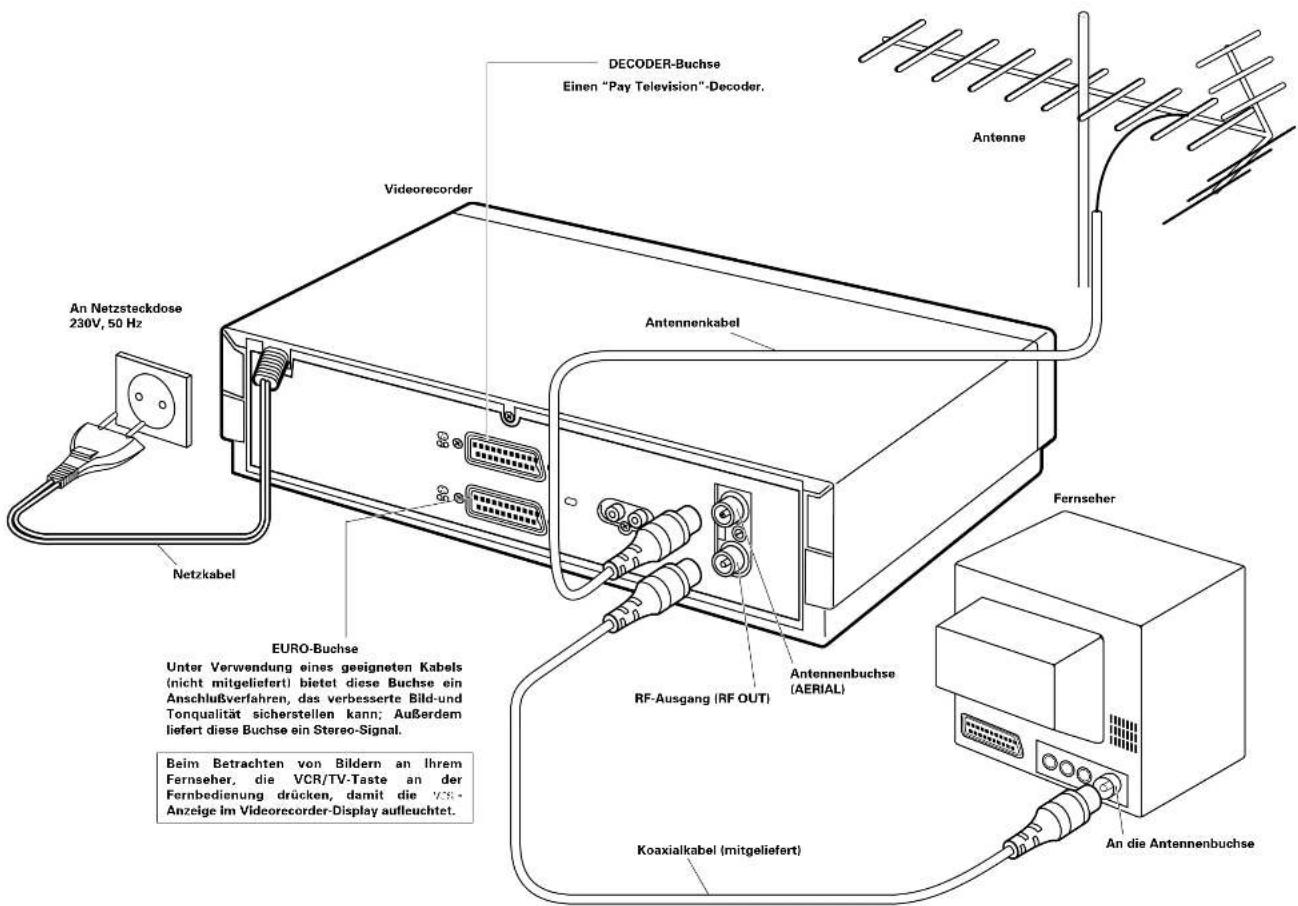

Zusätzliches Verfahren (für Aufnahme und Wiedergabe)

Mit diesen Anschlüssen werden die Videound Audiosignale des Videorecorders über das Antennenkabel und das Scart-Kabel an Ihren Fernseher geliefert.

Um diese Signale über das Antennenkabel zu empfangen, Ihren Fernseher auf den auf Seite 11 beschriebenen Videokanal abstimmen.

ODER

Ihren Fernseher auf den richtigen Scart-Eingang einstellen, um diese Signale über das Scart-Kabel zu empfangen. Dieser Anschluß verbessert die Bild- und Tonqualität.

Darauf achten, daß die Anzeige im Display des Videorecorders aufleuchtet, um die Audio- und Videosignale von dem Videorecorder an das Fernsehgerät zu liefern. Gegebenenfalls die VCR/TV-Taste an der Fernbedienung drücken, um diese Anzeige anzuzeigen.

Dieser Anschluß gestattet es Ihnen auch, das am Fernseher angewählte Fernsehprogramm aufzunehmen. Um dies auszuführen, die AUX-Taste an der Fernbedienung drücken, so daß die "L1"-Anzeige anstelle des Videokanals im Display des Videorecorders angezeigt wird und die Aufnahme starten, wie auf Seite 25 beschrieben.

Betrieb

- Kondensatbildung

Wird z.B. eine kalte Flüssigkeit in ein Glas gegossen, dann bildet sich an der Oberfläche des Glases ein Beschlag, der als Kondensat bezeichnet wird. Der gleiche Vorgang tritt ein, wenn der Videorecorder von einem kalten Ort an einen warmen Ort (oder umgekehrt) gebracht wird. Dabei kommt es zu Kondensatbildung an der Kopftrommel, dem wohl kritischsten Teil des Videorecorders.

Deshalb sollte der Videorecorder für mindestens zwei Stunden nicht verwendet werden, wenn er von einem kalten in einen warmen Raum (oder umgekehrt) gebracht wurde, um Störungen

durch Kondensatbildung an der Bildkopftrommel zu vermeiden.

Reinigung

- Niemals flüchtige Mittel wie Benzin, Alkohol, Verdünner oder chemisch behandelte Tücher verwenden, um die Oberfläche des Gehäuses des Videorecorders abzuwischen. Diese Mittel können eine Verfärbung oder ein Abblättern des Gehäusefinish verursachen.

Verpackung

- Das Verpackungsmaterial und der Original-Karton sind aufzubewahren, da sie für etwaigen Transport oder Lagerung wieder benötigt werden.

BEDIENUNGSELEMENTE

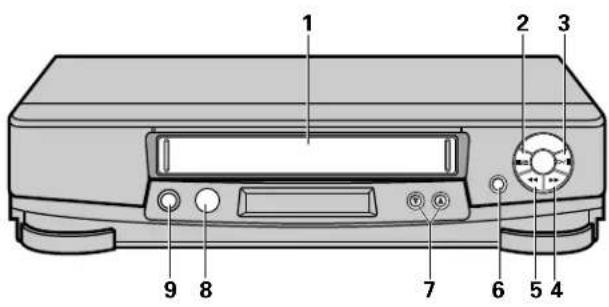

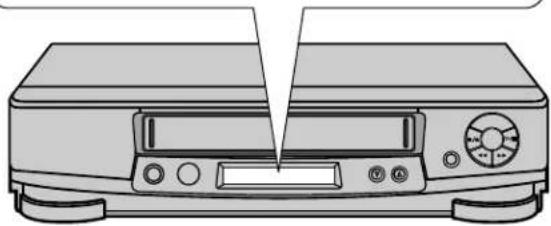

Bedienungselemente des Videorecorders

Nr.	Funktion	Seite
1 Cassettenfach 20
2 STOP/EJECT (Stopp/Auswurf)-Taste 23
3	PLAY/STILL (Wiedergabe/Standbild)-Taste	22
4 Schnellvorlauftaste 23
5	R ücklauftaste 23
6 Taste für Aufnahme (REC) 25
7	PROG (Programm-Aufwärts/Abwärts)-Tasten	11
8 Fernbedienungs-Empfangsfenster		10
9 OPERATE (Betriebs/Bereitschaft)-Taste		2

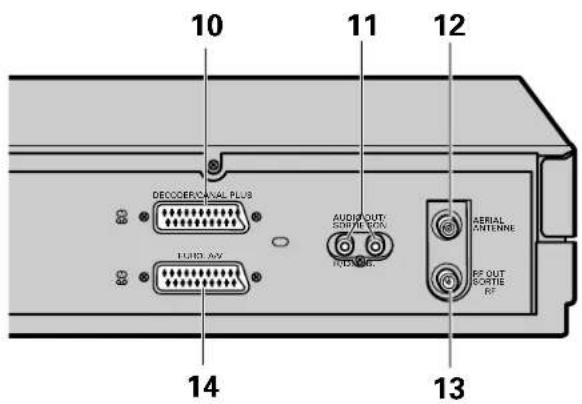

10 Decoder-Buchse		46
11	AUDIO OUT (L)/(R)-Buchsen für Anschluß des Stereo-Systems	—
12	AERIAL — Signaleingang	6
13 RF OUT — Signalausgang zum Fernseher		6
14 Scart-Buchse		7

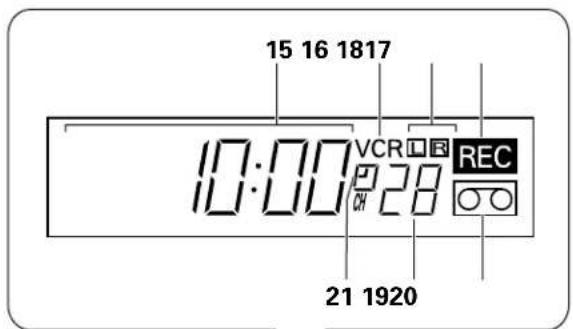

Videorecorder-Display
15 Zeit		19
	Zeitzähler oder Videorecorder-Modusanzeige	38
	PLAY — Wiedergabe	22
	SRCH — Bildsuchlauf	22
	SLOW — Zeitlupe	22
	REW — Rücklauf	22
	S:REW — Rücklauf mit hoher Geschwindigkeit	23
	FF — Schnellvorlauf	23
	S:FF — Schnellvorlauf mit hoher Geschwindigkeit	23
	STILL — Wiedergabe-Pause und Einzelbild	22
16 VCR, Betriebsmodus		22
17 Tonanzeigen		24
18	REC — Aufnahme (blinkt während Aufnahme-Pause)	25
19 Anzeige für eingesetzte Cassette		20
20 Fernsehprogrammnummer oder Zusatz (L1/L2)		25
21 Timer-Anzeige		28

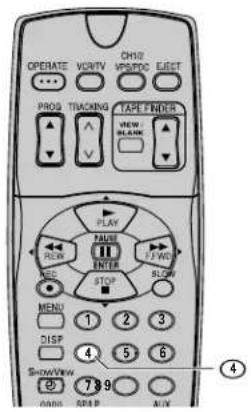

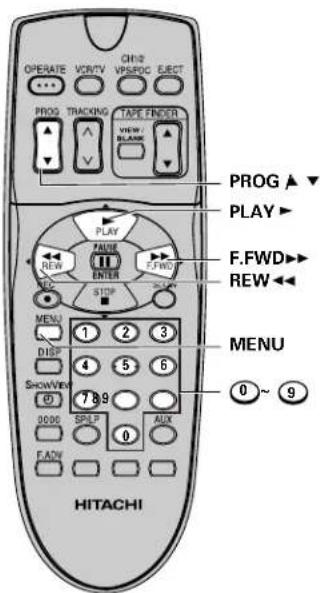

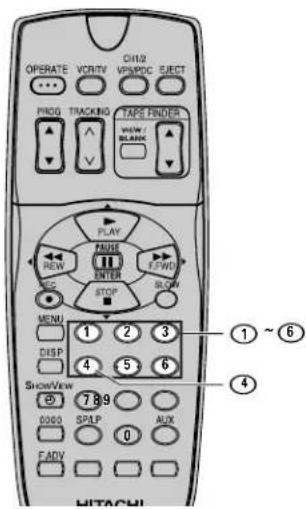

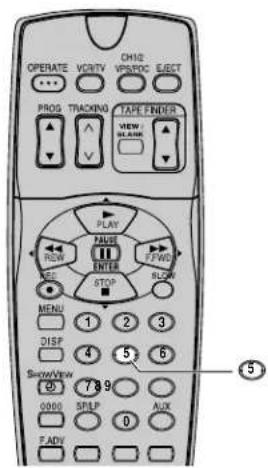

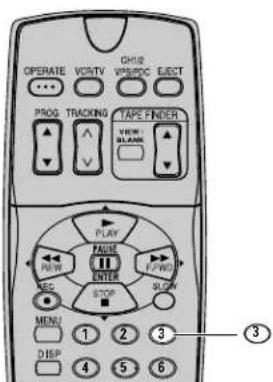

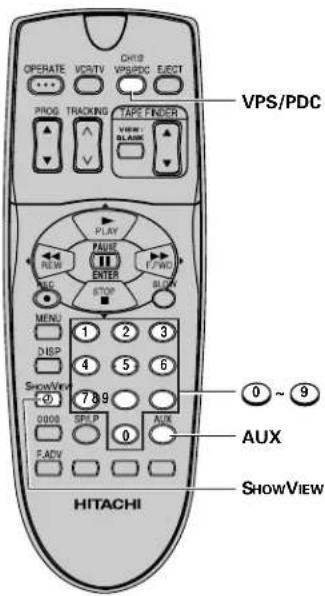

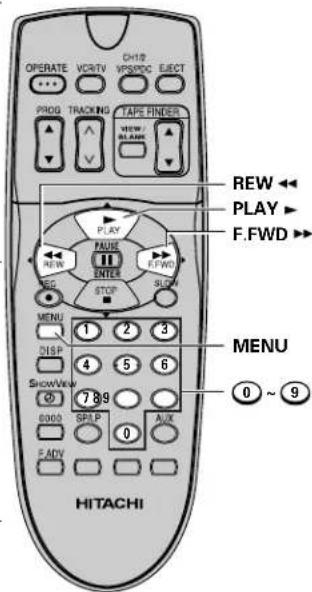

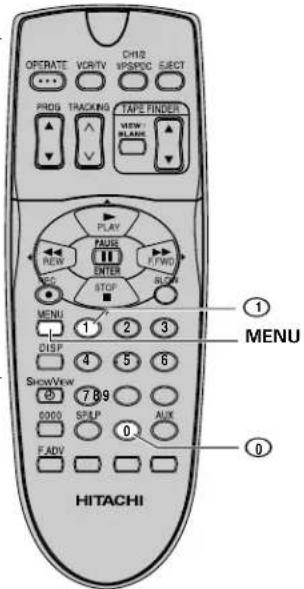

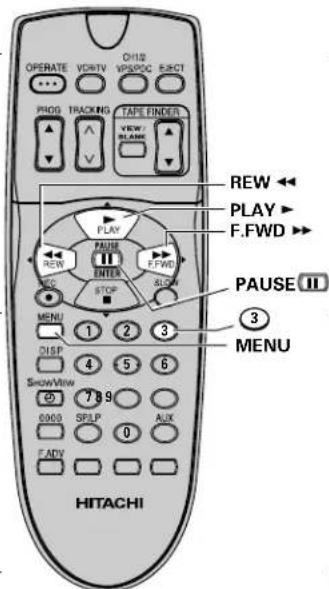

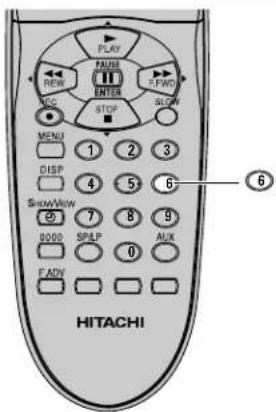

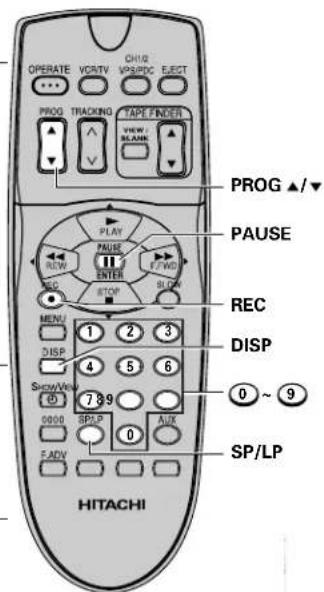

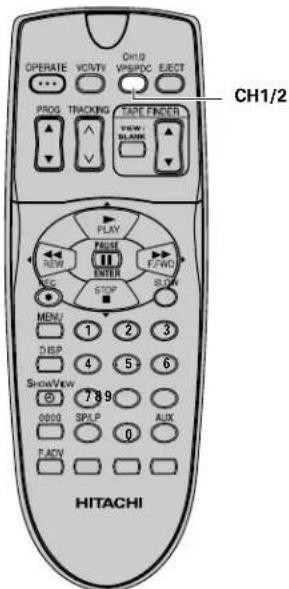

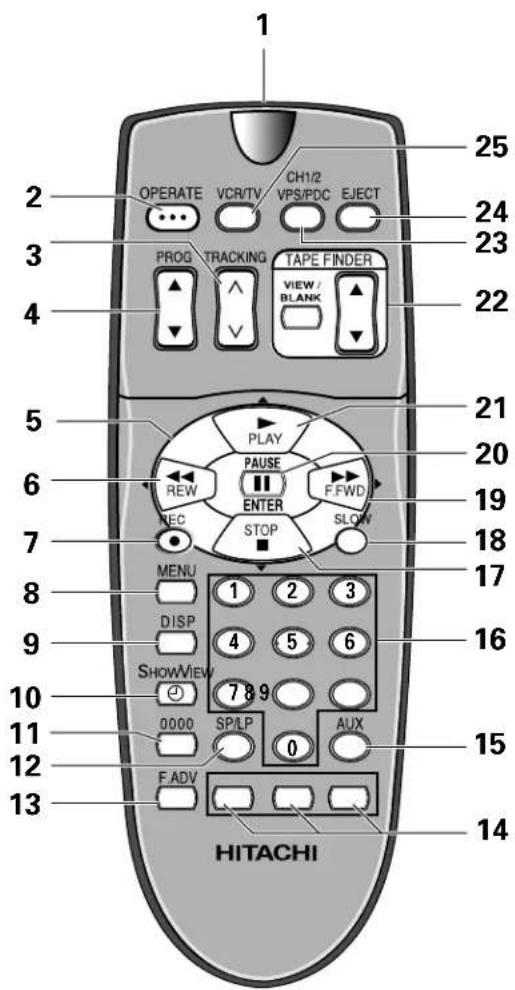

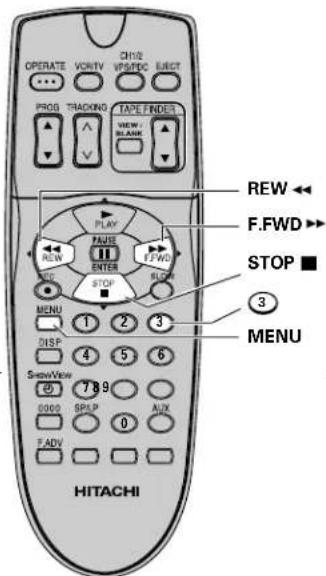

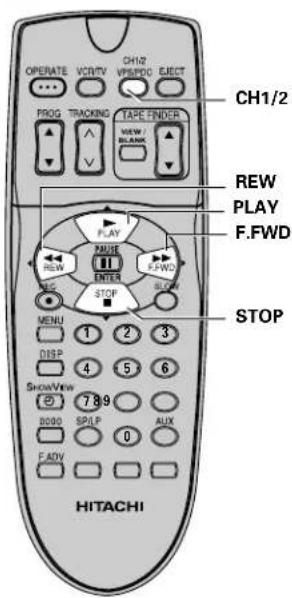

Fernbedienungs-Bedienungselemente

Nr.	Funktion	Seite
1 Übertragungsfenster 10
2 OPERATE — Umschalten zwischen Betriebs- und Bereitschaftsmodus		28

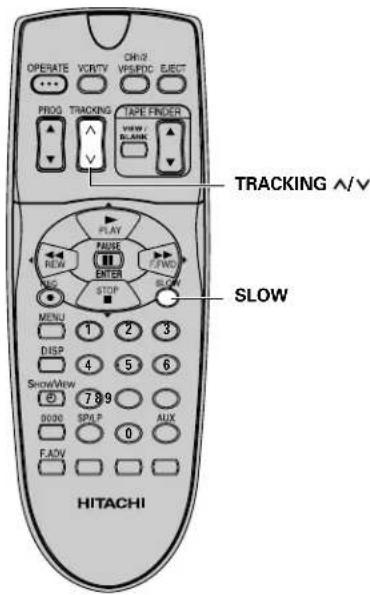

3 TRACKING-Tasten 24

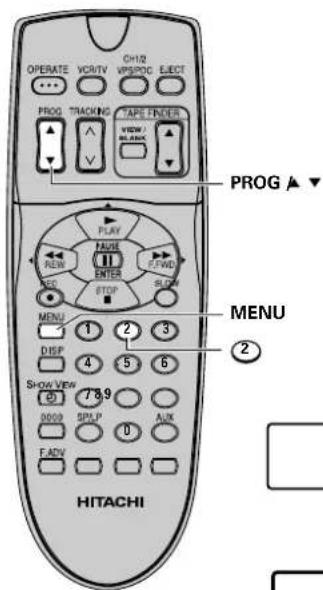

4 PROG-Tasten (zum Auf / und ▲ 12 Abwärtsschalten ▼ der Programmplätze)
5 Diese Cursor-Tasten werden nicht — verwendet
6	REW – Schnellrücklauf oder 23 Bildsuchlauf rückwärts
7	R E C – Aufnahmetaste 25

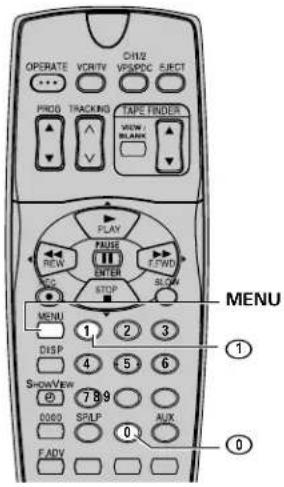

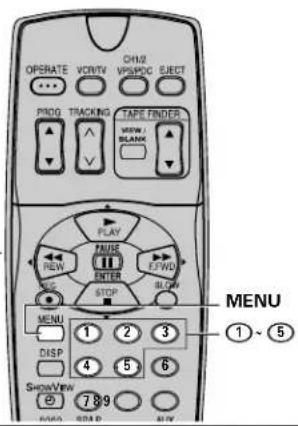

8 MENU - Aufrufen des 41 Bildschirmdialogmenüs

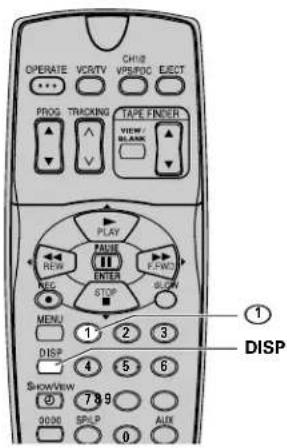

9 DISP - Aufrufen des Bildschirmdialogs 42 und Umschaltung des Displays am Gerät

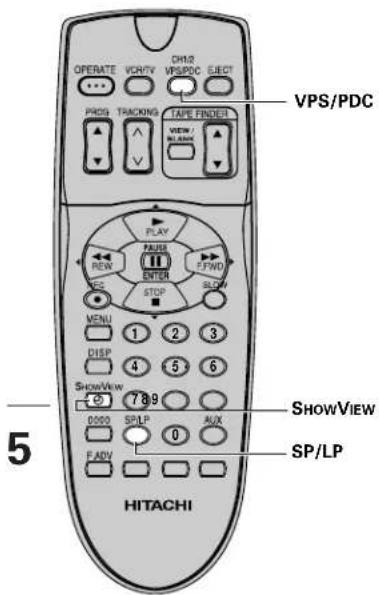

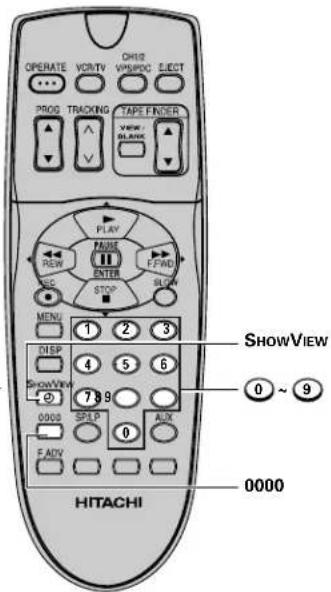

10	SHOWVIEW-Programmiertaste	29

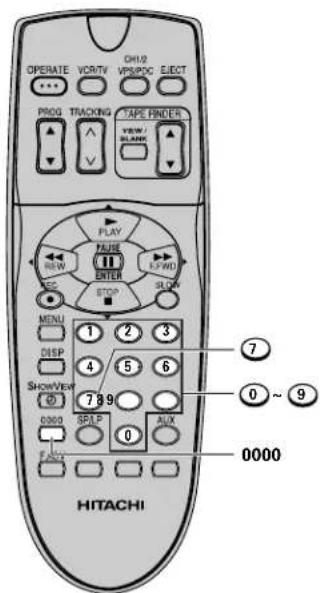

11 0000 - zur Korrektur falscher Zahleneingaben		19

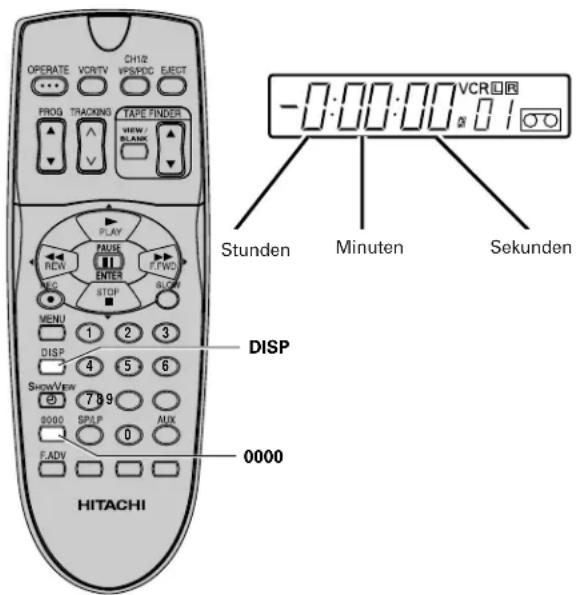

		Zurücksetzen des Zeitzählers bei Anzeige im Display des Videorecorders	38

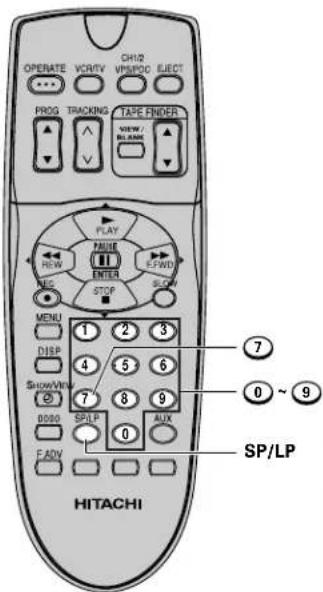

12 SP/LP – Umschaltung der Aufnahme-Bandgeschwindigkeit
13 Bildweiterschaltung im Standbildbetrieb		22
14 Diese Tasten werden nicht verwendet		—
15	AUX-Taste – Umschaltung zwischen den Eingängen L1 oder L2	44
16 Zifferntasten		19
17	STOP – Stoppt die Laufwerksfunktion	23
18 SLOW – Zeitlupentaste		22
19	F.FWD – Schnellvorlauf oder Bildsuchlauf vorwärts	23
20	PAUSE– Pausen- bzw. Standbildtaste	22
21	PLAY– Wiedergabe	22
22	TAPE FINDER-Taste – Index-Suche, schnelles Programmauffinden und Suche nach freiem Bandraum	39
23 CH 1/2-Taste.		24
		VPS/PDC-Taste
24 EJECT-Taste – Kassettenauswurf 20
25 VRC/TV-Umschalttaste		22

FERNBEDIENUNG

Stromversorgung der Infrarot-Fernbedienung

Die Stromversorgung der Infrarot-Fernbedienung erfolgt mit Hilfe von zwei Batterien (IEC-Standardgröße R6). Die Lebensdauer dieser Batterien beträgt etwa ein Jahr, hängt aber natürlich von den Betriebsbedingungen und der Verwendungshäufigkeit ab. Wenn sich die Gerätefunktionen nicht mehr richtig steuern lassen oder mit der Fernbedienung sehr nahe an den Videorecorder herangegangen werden muß (um die gewünschten Funktionen aktivieren zu können), die Batterien erneuern.

Hinweis: Wenn die Batterien ausgetauscht werden, die verbrauchten Batterien entfernen und die OPERATE-Taste betätigen und für 10 Sekunden gedrückt halten; danach die neuen Batterien einsetzen.

Alte Batterien bitte nicht in den Hausmüll geben, sondern fachgerecht entsorgen.

Fernbedienung

Zur Betätigung des Geräts mit der Fernbedienung ist diese auf die Frontplatte des Videorecorders zu richten.

EINSTELLUNGEN AM FERNSEHGERÄT FÜR DEN VIDEORECORDER

Videorecorder Fernseher

Schließen Sie den Videorecorder an das Netz an. Das Display des Videorecorders leuchtet auf. Die Zeichen -- : -- müssen angezeigt werden. Wenn andere Zeichen oder Ziffern angezeigt werden, drücken Sie einmal die Taste OPERATE, damit -- : -- erscheint.

Hinweis: Der Videorecorder befindet sich nun im Standby-Modus.

1

Ihren Fernseher einschalten und einen nicht belegten UHF-Kanal (Programmnummer) wählen. (Beachten Sie bitte die Bedienungsanleitung Ihres Fernsehers, da Ihr Fernseher vielleicht einen bestimmten Videorecorderkanal aufweist, der verwendet werden muß.)

Hinweis: Dieser Kanal ist ab nun Ihr Videorecorderkanal.

2

Die PLAY/ STILL-Taste drücken (Hinweis: Der Videorecorder befindet sich noch immer im Bereitschaftsmodus und "RF CH 37" erscheint wie gezeigt im Display). Bei Erscheinen der Anzeige "RF CH " im Display, STOP-Taste an der Fernbedienung oder am Videorecorder drücken. Daraufhin erscheint im Display des Videorecorders der RF-Kanal. Die Taste PROG △/▽ drücken, um den Kanal umzustellen - normalerweise auf "RF _CH 37" . (Zum Abschalten der RF-Wiedergabe, STOP-Taste an der Fernbedienung oder am Videorecorder nochmals drücken.)

3

Ihren Fernseher abstimmen (beachten Sie dazu die Bedienungsanleitung Ihres Fernsehers), bis das hier gezeigte Testbild erscheint.

Die richtige Abstimmposition ist erreicht, wenn das Bild klar erscheint. Sicherstellen, daß dieser Kanal an Ihrem Fernseher abgespeichert wird.

4

Wenn der Fernseher nicht richtig auf das Testbild eingestellt werden kann oder wenn das Bild verzerrt ist, muß möglicherweise der RF-Wiedergabekanal am Videorecorder geändert werden.

Dazu die PROG-Taste des Videorecorders betätigen (△/∨) und den RF-Kanal neu einstellen. Anschließend das Fernsehbild neu einstellen. Falls das Testbild nicht besser wird, den RF-Kanal des Videorecorders erneut ändern und jedesmal das Fernsehbild neu einstellen, bis das Testbild einwandfrei empfangen wird. Der RF-Kanal am Videorecorder ändert sich wie folgt:

5

Die PLAY/STILL-Taste nochmals drücken, wodurch das Testbild verschwindet und der Videorecorder von dem Bereitschaftsmodus in den Betriebsmodus geschaltet wird.

6

Nun sollten Sie in der Lage sein, eine vorbespielte Cassette wiederzugeben. Die Cassette vorsichtig einsetzen (siehe Seite 20 für Magnetband-Cassetten). Falls die Löschschutzlamelle entfernt ist, beginnt sofort die Wiedergabe; wenn nicht, die PLAY/STILL-Taste drücken, wodurch das Bild am Bildschirm erscheint.

EINSTELLEN DES EINGEBAUTEN VIDEO-TUNERS

Video-Display "--:--" nach dem Anschluß des Netzkabels.

Bedienungselemente Bildschirm

1

Den Fernseher und den Videorecorder einschalten, und danach den Fernseher auf den Videokanal einstellen, wie es auf Seite 11 beschrieben ist.

Falls Sie den Videorecorder und den Fernseher mit Hilfe eines 21-Stift Scart-Kabels verbunden haben, den Scart-Eingang an Ihrem Fernseher wählen.

2

Die MENU-Taste drücken.

Das Menü erscheint wie gezeigt.

3

Die Taste drücken.

Die dargestellte Anzeige erscheint auf dem Bildschirm des Fernsehers und das Display des Videorecorders zeigt "Auto". Der Videorecorder speichert automatisch die Kanäle, die in Ihrem Gebiet empfangen werden können. Dazu werden bis zu ungefähr sieben Minuten benötigt, abhängig von der Signalstärke der Sendungen und der Anzahl der empfangbaren Kanäle in Ihrem Gebiet.

Hinweise:

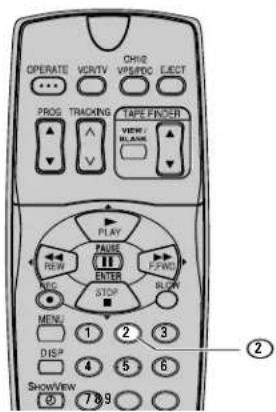

• Die ② -Taste drücken; die Kanäle werden nun in der folgenden Reihenfolge abgespeichert: VHF (2 – 12) → Italienische Kanäle 13 – 20 (A – H) → UHF (21 – 69) → CATV (S1 – S41) → CATV (X – Z+2).
• ":" erscheint vor der Kanalnummer im Display des Videorecorders während des Abspeicherns der CATV-Kanäle.

Sie können den Vorgang im Display des Fernsehschirms beobachten — wenn sich die Kanalnummer nicht mehr ändert, ist die Vorabstimmung beendet.

4

Die PROG ▲/▼-Tasten drücken, um die Kanäle zu überprüfen, die Sie empfangen können.

Hinweis: Falls keine Kanäle eingestellt wurden oder kein klares Bild erscheint, den Antennen- oder SCART-Anschluß überprüfen.

Für Kunden, die (NA) verwenden

Hinweis: Wenn die Vorabstimmung eines Kanals beendet ist, kann die gegenwärtige Zeit im Display des Videorecorders erscheinen. Dies ist darauf zurückzuführen, daß die automatische Uhr-Einstellfunktion gearbeitet hat und die Uhr des Videorecorders automatisch eingestellt wurde. (Für Einzelheiten siehe Seite 18.)

Löschen unerwünschter Programmplätze

1

Sie können die gewünschten Sender neu arrangieren, indem Sie unerwünschte Programmplätze löschen.

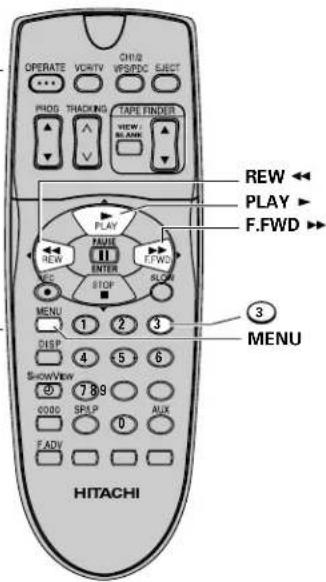

Die MENU-Taste und danach die ③taste drücken.

Eine Senderbezeichnung kann in diesem Display erscheinen. (Siehe den Abschnitt rechts von der Programmnummer-Anzeige im Display.)

Hinweis: Falls der Sender kein Signal für die Identifikation ausstrahlt, erscheint die Senderbezeichnung nicht.

2

Die Schnellvorlauftaste F.FWD oder

Rücklauftaste REW ◀ drücken, bis ein

unerwünschter Kanal aufgefunden ist.

Zum Beispiel die Schnellvorlauftaste F.FWD ▶ drücken, um Kanal 42 (Programmnummer 04) zu wählen.

3

Die Stopptaste STOP 📁ücken.

Die Kanalnummer ändert auf “--”, um damit anzuzeigen, daß dieser Kanal aus dem Speicher gelöscht wurde.

4

Die Schritte 2 und 3 wiederholen, bis alle unerwünschten Sender gelöscht sind.

5

Nach dem Löschen der unerwünschten Sender, die MENU-Taste drücken.

(EINSTELLEN DES EINGEBAUTEN VIDEO-TUNERS)

Feinabstimmung des empfangenen Kanals

1

Die MENU-Taste und danach die Taste drücken.

2

Die Schnellvorlauftaste F.FWD oder die Rücklauftaste REW ◀ drücken, um auf einen Kanal mit schlechtem Bild abzustimmen. Zum Beispiel die Schnellvorlauftaste F.FWD ▶ drücken, um Kanal 42 (Programmnummer 04) zu wählen.

3

Die Wiedergabetaste PLAY ▶weimal drücken.

5

Die Schnellvorlauftaste F.FWD oder die Rücklauftaste REW ◀ drücken, um das Bild so einzustellen, daß es klar erscheint.

Nach der Feinabstimmung auf das beste Bild, die Wiedergabetaste PLAY ▶ drücken, um den Kanal abzuspeichern.

6

Die Schritte 2 bis 5 für andere Kanäle wiederholen.

7

Nach Beendigung der Feinabstimmung, die MENU-Taste drücken.

Ändern der Sender- oder Programmnummer

Sie können die Sendernummer oder die Programmnummer nach dem Voreinstellen Ihres Videorecorders ändern.

1

Die MENU-Taste und danach die Taste drücken.

2

Die Schnellvorlauftaste F.FWD oder die Rücklauftaste REW ◀ drücken, um das zu ändernde Programm im Display des Videorecorders anzuzeigen. Zum Beispiel die Schnellvorlauftaste F.FWD drücken, um Kanal 42 (Programmnummer 04) zu wählen.

3

Die Wiedergabetaste PLAY drücken.

4

Ändern der Sendernummer:

1. Die Schnellvorlauftaste F.FWD oder Rücklauftaste REW ◀ drücken, um die Suche nach dem gewünschten Fernsehsender zu beginnen. F.FWD ▶: Die Suche erfolgt vom niedrigen bis zum hohen Frequenzbereich. REW ◀Die Suche erfolgt in umgekehrter Reihenfolge. An einem Sender, der ein Programm ausstrahlt, erscheint ein Bild am Bildschirm des Fernsehers. Falls ein nicht erforderlicher Kanal am TV-Bildschirm erscheint, die Taste F.FWD oder REW ◀ erneut drücken. ____ ODER ____

Zwei Zifferntasten drücken, um die gewünschte Sendernummer direkt einzugeben.

Hinweis: Um einen CATV-Kanal zurückzustellen, die SP/LP-Taste drücken, bevor die Suche nach einem Kanal oder die Eingabe eines Kanals erfolgt.

1. Die Wiedergabetaste PLAY ▶ drücken.

2. Die Wiedergabetaste PLAY ▶ erneut drücken, um diese Kanalnummer abzuspeichern, wenn das Bild des gewünschten Kanals am Fernsehbildschirm erscheint. Falls Sie auch die Programmnummer ändern möchten, die folgenden Schritte einhalten.

(EINSTELLEN DES EINGEBAUTEN VIDEO-TUNERS)

Sortieren der Programme

Nach dem Vorabstimmen Ihres Videorecorders ermöglicht diese Funktion Ihnen, eine selbstgewählte Programmnummer einzugeben.

Um z.B. die Programmnummer 03 gegen Nummer 04 auszutauschen, gehen Sie bitte folgendermaßen vor:

1. Die F.FWD-Taste drücken, bis der Cursor auf Kanal 14 steht (Programmnummer 04).

2. Die Zifferntasten ① und ③ drücken, um die Programmnummer einzugeben. Der Kanal 14 wechselt zu Programmnummer 03 über. (Der Cursor steht weiterhin auf Programmnummer 04). Die REW-Taste drücken, um bei Programmnummer 03 den Kanalwechsel zu bestätigen.

Hinweis : Programmnummern sind auch austauschbar, wenn den Nummern noch keine Kanäle zugeteilt sind.

Oder

1. Die Wiedergabetaste PLAY ▶ drücken.

1. Die Wiedergabetaste PLAY ▶ erneut drücken, so daß die Programmnummer gewählt wird, worauf zwei Ziffern- oder PROG ▲Tasten zu drücken sind, um die gewünschte Programmnummer anzuzeigen.

1. Nach der Eingabe der Programmnummer, die PLAY ▶-Taste drücken, um diese abzuspeichern.

5

Um den Vorgang zu beenden, die MENU-Taste drücken.

Voreinstellen eines "Pay-TV"-Programms

1

Die MENU-Taste und danach die Taste drücken.

2

Die Schnellvorlauftaste F.FWD oder die Rücklauftaste REW ◀ drücken, um ein "Pay-TV"-Programm anzuzeigen.

3

Falls es sich bei dem angezeigten Bild um ein "Pay-TV"-Programm handelt, die Wiedergabetaste PLAY ▶ drücken.

4

Die Pausetaste PAUSE drücken, um die Anzeige von "DECODER (—)" auf "DECODER (√)" zu ändern.

5

Die Wiedergabetaste PLAY Zweimal drücken, um das Programm zu speichern. Die DEC "—" Anzeige ändert auf "√", um damit anzuzeigen, daß der Kanal abgespeichert wurde.

6

Um die Einstellung zu beenden, die MENU-Taste drücken.

EINSTELLEN DER UHR

Einstellen der Uhr unter Verwendung eines PDC-Signals (automatische Uhr-Einstellfunktion) (Nur (NA))

Wenn dieser Videorecorder auf einen Kanal abgestimmt ist, der ein PDC-Signal ausstrahlt, wird die Uhr des Videorecorders automatisch eingestellt. Falls der Videorecorder während der automatischen Vorabstimmung auf die Kanäle mit Hilfe des auf Seite 12 beschriebenen Vorgangs einen solchen Kanal empfängt, erscheint die gegenwärtige Zeit automatisch im Display des Videorecorders, nachdem die Vorabstimmung der Kanäle beendet ist. Diese Funktion ist nur betriebsfähig, wenn die Uhr-Automatik eingeschaltet ist.

Um diese Funktion der Uhr-Automatik abzustellen, Uhr-Automatik auf OFF (Aus) stellen.

Einstellen der Sommerzeit unter Verwendung eines VPS-Signals (Nur (VPS))

Wenn der Videorecorder auf einen Kanal abgestimmt ist, der ein VPS-Signal ausstrahlt, wird die Uhr des Videorecorders automatisch auf die Sommerzeit eingestellt, wenn der Wechsel auf die Sommerzeit erfolgt. Die Zeit wird gegenüber der Standard-Zeit automatisch um eine Stunde vorgestellt, und zwar vom ersten Sonntag im April bis zum letzten Sonntag im Oktober. Diese Funktion ist nur betriebsfähig, wenn die Uhr-Automatik eingeschaltet ist.

Um diese Funktion der Uhr-Automatik abzustellen, Uhr-Automatik auf OFF (Aus) stellen.

Ein- und Ausschalten der Uhr-Automatik

Bedienungselemente Bildschirmanzeige

1			Videorecorder und Fernseher einschalten; dann am Fernseher die Nummer des Videoprogramms drücken.
2			Die MENU-Taste drücken.
3			Taste 4 drücken zum Einschalten der VCR MODE-Betriebsart.Taste 3 drücken zum Umstellen der Uhr-Automatik.
		[Für (VPS)]

Hinweise (Nur (NA)):

• Falls das von einem Sender ausgestrahlte PDC-Signal kein Zeitsignal enthält, kann die Uhr des Videorecorders durch die Vorabstimmung auf den Kanal nicht automatisch eingestellt werden. In diesem Fall den auf Seite 19 beschriebenen Vorgang verwenden, um die Uhr manuell einzustellen.
• Die automatisch eingestellte Zeit kann von der richtigen Zeit etwas abweichen, abhängig von den Signalbedingungen oder dem ausgestrahlten Programm. In diesem Fall den auf Seite 19 beschriebenen Vorgang verwenden, um die Uhr manuell einzustellen.
• Wenn die Uhrzeit des Videorecorders bereits eingestellt wurde, wird die Uhreinstellung über das PDC-Signal automatisch gesperrt.

Hinweise (Nur (VPS)):

- Wenn der Videorecorder einen Kanal empfängt, der ein Teletext-Signal ausstrahlt, wird die Sommerzeit automatisch eingestellt.

- Wenn Sie die Uhr bereits manuell eingestellt haben, kann auch die Sommerzeit-Einstellung nicht vorgenommen werden. Siehe hierzu die Beschreibung der manuellen Uhrzeit-Einstellung auf der nächsten Seite.

Manuelles Einstellen der Uhr

Was Sie wissen sollten, bevor Sie beginnen:

• Videorecorder und Fernsehgerät einschalten und das Fernsehgerät auf die Video-Programmplatznummer schalten.
• Während Sie die Uhr einstellen, werden Sie von der Anzeige auf dem Fernsehbildschirm durch den Ablauf geführt.

• Vor einer einstelligen Stunden-, Minuten-, Tages-, Monats- oder Jahresangabe stets ① drücken.

• Wenn Sie beim Einstellen der Uhr eine falsche Zahl eingegeben haben, mehrmals die 0000-Taste drücken, bis anstatt der falschen Zahl die Anzeige "-" erscheint. Anschließend die richtige Zahl eingeben.

• Bevor de Timer für automatische Aufnahme benutzt werden kann, muß die korrekte Uhrzeit eingestellt werden.

Bedienungselemente Bildschirmanzeige

Hinweise:

- Wenn Sie die am Videorecorder angezeigte Zeit nach erfolger Uhrzeit- und Datumseingabe korrigieren möchten, müssen die vorstehenden Schritte 1 - 5 erneut ausgeführt werden.

- Falls die Stromversorgung länger als 30 Minuten unterbrochen wurde, erscheint im Display die Anzeige “--:--”, um darauf hinzuweisen, daß Uhrzeit und Datum neu eingestellt werden müssen.

MAGNETBAND-CASSETTEN

Für diesen Videorecorder nur Videocassetten mit dem Zeichen VHSwenden.

Einsetzen der Cassette

1

Die Cassette in den Cassettenschacht einschieben, bis das Bandlaufwerk die Cassette in den Videorecorder zieht.

Durch das Einsetzen einer Cassette wird der Videorecorder automatisch eingeschaltet; sobald die Cassette richtig eingezogen ist, leuchtet die Anzeige für eingesetzte Cassette 📂.

Herausnehmen der Cassette

1

Die EJECT-Taste der Fernbedienung oder die Stopp/Auswurftaste STOP/EJECT des Videorecorders drücken.

Die Cassette wird nun teilweise aus dem Cassettenschacht ausgeworfen, so daß sie einfach herausgenommen werden kann.

• Mit dem Entfernen der Cassette erlischt die Anzeige für eingesetzte Cassette.
• Um die Cassette auszuwerfen, kann der Videorecorder ein- oder ausgeschaltet sein.

Wichtige Hinweise:

—Der Videorecorder schaltet automatisch auf Wiedergabe, wenn eine Cassette mit Aufnahmesperre in den Videorecorder eingesetzt wird.
—Der Videorecorder wirft die Cassette automatisch aus, wenn die Aufnahmesperre der Cassette aktiviert ist (Löschschutzlamelle ausgebrochen) und die REC - Taste gedrückt wird, und im Display des Videorecorders erscheint "T76
—Aus den obigen Gründen sollte vor dem Einsetzen einer Cassette kontrolliert werden, ob die Löschschutzlamelle intakt ist oder ausgebrochen wurde.

Typ der Video-Cassette

Die folgende Tabelle zeigt die Aufnahmedauer der verschiedenen Cassetten.

TYP	Geschwindigkeits-Wahlschalter
	SP LP
E-30 30	Minuten 60 Minuten
E-60 60	Minuten 120 Minuten
E-120	120 Minuten 240 Minuten
E-180	180 Minuten 360 Minuten
E-240	240 Minuten 480 Minuten

- Die SP/LP-Taste an der Fernbedienung drücken, um die Aufnahmegeschwindigkeit vor Beginn der Aufnahme zu wählen. Während der Wiedergabe wird automatisch die richtige Geschwindigkeit gewählt, so daß diese nicht umgeschaltet werden muß.

- Für bessere Bild- und Tonqualität wird empfohlen, die Aufnahme in dem SP-Modus durchzuführen.

Aufnahmesperre

Um die Aufnahmen einer Cassette vor unbeabsichtigtem Löschen zu schützen, die Löschschutzlamelle entfernen (Schraubendreher oder ähnliches Werkzeug verwenden).

Falls eine so geschützte Cassette jemals wieder für Aufnahmen verwendet werden soll, einfach die entstandene Öffnung mit einem Stück Klebeband abdecken.

Abschnitt 2 Grundlegende Bedienungsvorgänge

Wiedergabe Seiten 22 — 24

Dieser Abschnitt erläutert Ihnen, wie Sie eine Cassette wiedergeben und eine Szene mit variabler Bandgeschwindigkeit abspielen können.

Aufnahme von Fernsehprogrammen Seiten 25 — 27

Dieser Abschnitt beschreibt die Aufnahme eines Fernsehprogramms, während Sie das gleiche oder ein anderes Fernsehprogramm am Bildschirm des Fernsehers sehen.

Timer-Aufnahme und ShowView-Einstellung Seiten 28 — 35

Der eingebaute 24-Stunden-Timer ermöglicht unbeaufsichtigte Aufnahme von bis zu 8 voreingestellten Programmen innerhalb einer Periode von einem Jahr, einschließlich täglicher und wöchentlicher Programme. Zusätzlich zu dem konventionellen Timer-Programmiervorgang weist dieser Videorecorder auch einen neuen Programmiervorgang auf, der als ShowView bezeichnet wird.

Vorbereitung der Aufnahme mit dem Satelliten-Decoder Seiten 36

Mit der Rec-Vorbereitungsfunktion können Sie einfach den Videorecorder zur Aufnahme von Satelliten/Kabel-Decoder-Signalen vorbereiten.

WIEDERGABE

Bedienungselemente Videorecorder-Display

1

Hinweis: Den Fernseher einschalten und den Videokanal wählen (beschrieben auf Seite 11).

Eine Cassette einschieben.

Hinweis: Beim Einsetzen einer Cassette mit entfernter Löschschutzlamelle wird automatisch mit der Wiedergabe begonnen.

2

Die Wiedergabetaste PLAY auf der Fernbedienung oder die PLAY/STILL-Taste am Videorecorder drücken.

Die VCR-Anzeige muß für die Video-Wiedergabe über das Scart-Anschlußkabel aufleuchten. Ist dies nicht der Fall, die VCR/TV-Taste auf der Fernbedienung drücken, so daß diese Anzeige aufleuchtet.

Hinweis: Wird die PLAY-Taste gedrückt, ohne daß vorher eine Cassette eingelegt wurde, blinkt die "TRAPE" -Anzeige im Display des Videorecorders, um dies zu melden.

Während der Wiedergabe können Sie die folgenden Funktionen verwenden.

Standbild-Wiedergabe

Drücken Sie die Taste PAUSE auf der Fernbedienung oder die PLAY/STILL-Taste am Videorecorder, um die Wiedergabe zu stoppen, so daß ein Standbild am Bildschirm erscheint.

Falls das Bild vertikal "zittert", kann dies durch Drücken der TRACKING ∧/Wasten verringert werden.

Einzelbildwiedergabe

Die F. ADV-Taste während der Standbildfunktion drücken, um auf das jeweils nächste Einzelbild weiterzuschalten.

Die F. ADV-Taste betätigen und gedrückt halten, um die Einzelbilder kontinuierlich weiterzuschalten.

Zeitlupe

Die SLOW-Taste während der Wiedergabe drücken, um langsame Wiedergabe (Zeitlupe) zu erhalten.

Hinweis: Wenn die Zeitlupenwiedergabe länger als eine Minute eingeschaltet ist, stoppt der Videorecorder automatisch um Bandschäden zu vermeiden.

Bildsuchlauf

Die Rücklauftaste REW oder die Schnellvorlauftaste F.FWD während der Wiedergabe drücken.

Die Bilder können nun in schneller Folge (Zeitraffer) in Vor- oder Rückwärtsrichtung durchgesehen werden. Die REW - oder F.FWD-Taste erneut (oder die PLAY-Taste) drücken, um auf die normale Wiedergabe zurückzukehren.

Hinweise:

• Das Wiedergabebild weist während des Bildsuchlaufs einige horizontale Rauschbalken auf.
• Diese Rauschbalken können bei in dem LP-Modus bespielten Bändern viel deutlicher in Erscheinung treten.

Bedienungselemente Videorecorder-Display

Das Band zurückspulen:

Die Rücklauftaste REW drücken.

Hinweis: Wurde vorher keine Cassette eingelegt, wird dies im Display durch die blinkende Anzeige "TAPE" gemeldet.

Rückspulen eines Bandes mit hoher Geschwindigkeit:

Die Rücklauftaste REW drücken und danach nochmals betätigen.

Um das Band zu stoppen, die Stopptaste STOP drücken.

Hinweis: Beim Rückspulen mit hoher

Geschwindigkeit vergehen nach dem Drücken der Stopptaste etwa 5 Sekunden, bis das Band völlig zum Stillstand kommt. Diese Verzögerung dient dem Schutz der Cassette.

Schnellvorlauf eines Bandes:

Die Schnellvorlauftaste F.FWD drücken.

Hinweis: Wurde vorher keine Cassette eingelegt, wird dies im Display durch die blinkende Anzeige "TRAPE" gemeldet.

Schnellvorlauf eines Bandes mit hoher Geschwindigkeit:

Die Schnellvorlauftaste F.FWD drücken und danach nochmals betätigen.

Um das Band zu stoppen, die Stopptaste STOP drücken.

Wiedergabe eines NTSC-Bandes.

Wenn Ihr Fernsehgerät für das PAL-System ausgelegt ist, können Sie NTSC-Bänder über das Fernsehgerät wiedergeben.

Legen Sie ein NTSC-Band in den Videorecorder ein, und drücken Sie die Taste PLAY.

Hinweis: Dieser Videorecorder kann sowohl NTSC-SP- als auch NTSC-EP-Bänder abspielen, der HiFi-Klang bei NTSC-EP-Bändern kann jedoch verrauscht sein. In diesem Fall drücken Sie die Taste CH1/2, um die und Anzeigen auszuschalten und auf die lineare Mono-Tonspur zu wechseln.

PLAY/ STILL

3

STOP/EJECT

Die Taste STOP oder STOP/EJECT drücken, um die Wiedergabe zu stoppen.

Hinweis: Die Qualität der wiedergegebenen Bilder in den Wiedergabemodi LP Still/Suchlauf/Zeitlupe/Einzelbild ist leicht beeinträchtigt und Bildinstabilität (Zittern), Verzerrungen und/oder das Verschwinden von Farben kann bei einigen Fernsehgeräten auftreten; das Bild kann auch vertikal instabil sein.

(WIEDERGABE)

Hinweise:

• Falls während der Standbild- oder Zeitlupenwiedergabe ein Rauschbalken im Bild erscheint, die SLOW-Taste und danach eine der TRACKING (oder) -Testen drücken, bis das Rauschen reduziert wird.
• Um Beschädigung des Magnetbandes zu verhindern, schaltet der Videorecorder nach etwa einer Minute aus dem Standbild/Zeitlupenmodus in den Stoppmodus.

Automatische Spurlagenregelung

Wird die Wiedergabe gestartet, schaltet sich die Spurlagenregelung automatisch zur Optimierung des Bildes ein.

- Bei verkratztem Bandmaterial oder schlechter Aufnahmequalität kann die automatische Spurlagenregelung nicht korrekt arbeiten. In diesem Fall die Spurlagenregelungstasten TRACKING (oder) Bötätigen und die Spurlage manuell einstellen.

CH1/2-Wahltaste

■ Wiedergabe von Stereo- oder Mono-Bändern

Die CH1/2-Wahltaste an der Fernbedienung drücken, so daß die ☐ - und ☑ -Anzeigen im Display des Videorecorders leuchten.

• Wenn nur die -Üdder -) Anzeige leuchtet, kann nur der linke (oder rechte) Tonkanal der HiFi-Spur gehört werden.
• Wenn beide - und -A reigen nicht leuchten, wird der Ton der Mono-Tonspur gehört.

■ Wiedergabe von zweisprachigen Sendungen

Die gewünschte Sprache durch Drücken der CH1/2-Wahltaste wählen.

• Wenn nur die -Anzeige leuchtet, wird die Hauptsprache gehört.
• Wenn nur die -änzeige leuchtet, wird die Zweitsprache gehört.
• Wenn beide - und -Afzeigen leuchten, werden die Hauptsprache und die Zweitsprache gehört.
• Wenn beide - und -A reigen nicht leuchten, wird der Ton von der Mono-Tonspur gehört.

AUFNAHME VON FERNSEHPROGRAMMEN

Hinweis: Den Fernseher einschalten und den Videokanal wählen (beschrieben auf Seite 11).

Bedienungselemente Videorecorder-Display

1

Eine Cassette einschieben.

Hinweis: Unbedingt darauf achten, daß die Löschschutzlamelle intakt ist. Ist die Löschschutzlamelle ausgebrochen, dann schaltet der Videorecorder automatisch auf die Wiedergabefunktion.

2

Den Programmplatz, auf dem das aufzunehmende Programm gesendet wird, durch Drücken der PROG ▲/▼ -Taste oder zweier Zifferntasten anwählen.

(Nur (NA)):

Für NICAM siehe die "NICAM"-Anzeige auf Seite 43 und die Tabelle auf Seite 27.

3

Die DISP.-Taste drücken. Die On-Screen-Anzeige erscheint am Bildschirm des Fernsehers.

Die SP/LP-Taste drücken, um die Aufnahmegeschwindigkeit zu wählen.

4
5

Die REC -Taste drücken.

Nun wird mit der Aufnahme begonnen. Hinweis:

• Wird eine Cassette ohne Löschschutzlamelle eingelegt, blinkt im Display des Videorecorders mehrere Sekunden lang die Anzeige "TRb" und die Cassette wird automatisch ausgeworfen.
• Wird die REC-Taste gedrückt, ohne daß vorher eine Cassette eingelegt wurde, wird dies im Display des Videorecorders durch die blinkende Anzeige "TRAPE" gemeldet.

6

Um die Aufnahme kurz zu unterbrechen, die Pausetaste PAUSE betätigen. Durch nochmaliges Drücken dieser Taste wird die Aufnahme fortgesetzt.

Um Beschädigung des Bandes zu vermeiden, schaltet der Videorecorder nach etwa 5 Minuten automatisch von dem Aufnahme-Pausemodus in den Stoppmodus.

(AUFNAHME VON FERNSEHPROGRAMMEN)

Bedienungselemente Videorecorder-Display

7			Empfang und Aufnahme des gleichen ProgrammsSie können mit Ihrem Fernsehempfänger auch während der Aufnahme das gleiche Programm empfangen, indem Sie den Videokanal (siehe Seite 11) mit Hilfe der Programmwahltaste an Ihrem Fernsehempfänger anwählen.
8			Empfang eines und Aufnahme eines anderen ProgrammsSie können mit Ihrem Fernsehempfänger jedes Programm empfangen, ohne die Aufnahme des Videorecorders zu beeinflussen, z.B. Aufnahme des ersten Programms mit Hilfe des Videorecorders und Empfang des zweiten Programms mit Hilfe des Fernsehempfängers.
9			Nachdem die Aufnahme durchgeführt wurde, die Stopptaste STOP oder STOP/EJECT drücken.
	STOP
			Aufzeichnung von Stereo-FernsehsendungenDie grundlegenden Schritte für das Aufzeichnen von Stereo-Fernsehsendungen sind gleich wie bei Aufzeichnungen in Mono.Die STEREO-Anzeige erscheint für einige Sekunden am Fernsehbildschirm, wenn der Sender ein Stereo-Programm ausstrahlt.
			Aufzeichnung bilingualer (zweisprachiger) SendungenDie grundlegenden Schritte für das Aufzeichnen von zweisprachigen Fernsehsendungen sind gleich wie bei Aufzeichnungen in Mono.Falls ein Sender gewählt wird, der ein zweisprachiges Programm ausstrahlt, erscheint der Schriftzug “BIL” für A2-Sendungen bzw. “M1 M2” für NICAM-Sendungen am Bildschirm des Fernsehers.
			Hinweis: Der gewünschte Tonkanal kann durch Betätigung des CH1/2-Wahlschalters auf der Fernbedienung abgehört werden. Die CH1/2-Wahltaste drücken, bis der gewünschte Tonkanal gehört wird. Der gewählte Tonkanal wird im Videorecorder-Display angezeigt. Bei zweisprachigen Programmen dient für die Haupt- und für die Fremdsprache.

Aufzunehmender Ton gemäß Sendungstyp

1. NICAM-Sendung [Nur (NA)]

Audio-Sendungstyp	Anzeige am Fernsehbildschirm	NICAM (√) oder (—) Anzeige Line(siehe Seite 43)	Aufzunehmender Ton
			neare HiFi-Tonspur
Standard Beides Standard Standard Standard
Standard + NICAM-Mono	M1	√ (ON)	Standard	NICAM-Mono	NICAM-Mono
		— (OFF)	Standard	Standard	Standard
Standard + NICAM-Stereo	STEREO	√ (ON)	Standard	NICAM L	NICAM R
		— (OFF)	Standard	Standard	Standard
Standard + NICAM-Zweisprachig	M1 M2	√ (ON)	Standard	NICAM-Hauptsprache	NICAM-Fremdsprache
		— (OFF)	Standard	standard Standard

2. A2-Sendung (deutsches Stereo-Tonsystem)

Audio-Sendungstyp	Anzeige am Fernsehbildschirm	Aufzunehmender Ton
		Lineare Tonspur	HiFi-Tonspur
			L R
Mono		Mono	Mono	Mono
Stereo	STEREO	L + R	L R
Zweisprachig	BIL	Hauptsprache	Hauptsprache	Fremdsprache

TIMER-AUFNAHME UND ShowView-EINSTELLUNG

Ausgangspunkt: Fernsehgerät einschalten und die Video-Programmplatznummer wählen (siehe Beschreibung auf S. 11).

Hinweis: Die Timer-Aufnahmefunktion bei diesem Modell enthält zugleich die VPS/PDC-Funktion. In Ländern wo kein VPS/PDC-Signal ausgestrahlt wird, sollte die VPS/PDC-Anzeige bei jeder Timer-Aufnahme abgeschaltet werden, da sonst das Programm bis zum nächsten Morgen gespeichert bleibt (auch nachdem die Aufnahme beendet ist).

Bedienungselemente Videorecorder-Display

Programmieren des Timers

Die Timer-Programmierung dieses Videorecorders kann auf zwei verschiedene Arten erfolgen. Beim herkömmlichen Verfahren müssen Programmplatz-Nr., Startzeit, Stoppzeit, Aufnahmedatum usw. von Hand eingegeben werden. Zudem besteht die Möglichkeit der ShowView-Programmierung, bei der nur eine bis zu 9-stellige Zahl eingeben wird.

Timer-Programmierung mit ShowView Programmierungs System

Was Sie wissen sollten, bevor Sie beginnen

• Videorecorder und Fernsehgerät einschalten und das Fernsehgerät auf die Video-Programmplatznummer schalten.
• Bei der Programmierung des Timers werden Sie von der Anzeige auf dem Fernsehbildschirm durch den

Bedienungselemente Bildschirmanzeige

Ablauf geführt.

• Entnehmen Sie Ihrer Zeitung oder Programmzeitschrift die ShowView-Nummer der aufzunehmenden Sendung.
• Kontrollieren Sie, daß Uhrzeit und Datum richtig eingestellt sind.

1

Videorecorder und Fernsehgerät einschalten und das Fernsehgerät auf die Video Programmplatznummer schalten

2

SHOWVIEW-Taste drücken.

Auf dem Bildschirm des Fernsehgeräts erscheint die SHOWVIEW-Programmierungsmaske.

Hinweis:

• Wenn die Uhr des Geräts nicht eingestellt ist, erscheint die Meldung "CLOCK SET".
• Wenn die S HOWVIEW-Taste gedrückt wird, obwohl sämtliche Timer-Programmspeicherplätze des Videorecorders belegt sind, erscheint im Display des Videorecorders und auf dem Fernsehbildschirm die Meldung "FULL".
• Wenn der Timer-Programmspeicher voll ist und weitere Timer-Programme gespeichert werden sollen, müssen zunächst überflüssige Timer-Programme aus dem Speicher gelöscht werden. Dazu die ① -Taste drücken, wenn die Angaben des zu löschenden Timer-Programms im Display erscheinen.

3

SHOWVIEW-Nummer der aufzunehmen Sendung Ihrer Zeitung oder Programmzeitschrift entnehmen und mit Hilfe der Zifferntasten eingeben.

4

Nach Eingabe der ShowView-Nummer die SHOWVIEW-Taste drücken. Auf dem Bildschirm werden die programmierten Daten eingeblendet.

Hinweis: Falls die eingegebene Nummer nicht existiert, erscheint auf dem Bildschirm die Meldung "ERROR".

Wenn Sie die Programmbelegung, Startzeit oder Stoppzeit ändern möchten, 0000-Taste drücken, bis der Cursor erscheint. Die 0000-Taste anschließend mehrfach drücken, bis der Cursor "■" auf der Ziffer steht, die geändert werden soll. Dann die richtige Programmplatz-Nr., Startzeit oder Stoppzeit eingeben.

(TIMER-AUFNAHME UND ShowView-EINSTELLUNG)

Bedienungselemente Bildschirmanzeige

Hinweise:

• Wenn eine Programmplatz-Nr. auf die vorstehend beschriebene Weise geändert wird, wird sie beim nächsten Programmiervorgang automatisch durch die neue Programmplatz-Nr. überschrieben.
• Verwendung der ShowView-Nummern. Bei der ShowView-Programmierung zeichnet das Gerät streng während der in der Programmzeitschrift ausgedruckten Zeiten auf. Verschiebt sich die Sendezeit (z.B. wegen Überziehung einer vorangegangenen Sendung), so wird dies vom Timer des Videorecorders nicht berücksichtigt.
• Wenn Sie die Funktion VPS/PDC einschalten wollen, drücken Sie die Taste VPS/PDC.

SP/LP-Taste drücken, um die Aufnahmegeschwindigkeit auszuwählen (SP, LP oder keine Anzeige).

Hinweis: Falls Sie keine Anzeige wählen, führt der Videorecorder die Aufnahme mit der in der Dialoganzeige angezeigten Geschwindigkeit aus. Kontrollieren Sie nach der Programmierung des Timers, welche Aufnahmegeschwindigkeit eingestellt ist. Hierzu den Videorecorder und das Fernsehgerät einschalten und den Fernseher auf die Video-Programmplatznummer einstellen, wie auf Seite 11 beschrieben. Danach die SP/LP-Taste drücken, damit das Gerät die Aufnahmegeschwindigkeit anzeigt.

Wenn der Timer nur für eine einmalige Aufnahme programmiert werden soll, Schritt 6 überspringen und direkt mit Schritt 7 fortfahren.

6

Aufnahme täglich zum gleichen Zeitpunkt

Taste ⑦ einmal drücken.

Auf dem Bildschirm erscheint die Meldung "DLY". Hinweis: Wenn die ⑦ -Taste zweimal gedrückt wird, verschwindet die Meldung "DLY" und es erscheint der Bildschirm zur Programmierung einer einmaligen Aufnahme.

Falls Sie das erste Aufnahmedatum ändern möchten, mehrmals die 0000-Taste drücken, bis der Cursor auf der ersten Stelle der Datumsanzeige steht. (Sollte sich der Cursor bereits über diese Stelle hinausbewegt haben, 0000-Taste erneut mehrmals drücken, um den Cursor auf die erste Stelle der Datumsanzeige zu setzen)

Danach mit Hilfe der Zifferntasten das erste Aufnahmedatum eingeben.

Bedienungselemente Bildschirmanzeige

Aufnahme wöchentlich an einem bestimmten Tag zum gleichen Zeitpunkt

Die ①aste zweimal drücken.

Auf dem Fernsehbildschirm erscheint der Schriftzug "WKL".

Hinweis: Wenn die ⑦ -Taste einmal gedrückt wird, verschwindet die Meldung "WKL" und es erscheint der Bildschirm zur Programmierung einer einmaligen Aufnahme.

Falls Sie das erste Aufnahmedatum ändern möchten, mehrmals die 0000-Taste drücken, bis der Cursor auf der ersten Stelle der Datumsanzeige steht. (Sollte sich der Cursor bereits über diese Stelle hinausbewegt haben, 0000-Taste erneut mehrmals drücken, um den Cursor auf die erste Stelle der Datumsanzeige zu setzen)

Danach mit Hilfe der Zifferntasten das erste Aufnahmedatum eingeben.

MENU- oder SHOWVIEW-Taste drücken, um die Programmierung zu beenden.

Der Videorecorder zeigt einige Sekunden lang die am Timer eingestellte Programmplatznummer an.

8

9

Zur Programmierung der nächsten Timer-Aufnahme Schritt 2 - 7 wiederholen.

Um den Timer des Videorecorders zu aktivieren, damit das Gerät zur programmierten Zeit aufnimmt, anschließend unbedingt die OPERATE-Taste drücken, um den Videorecorder abzuschalten. Achten Sie auch darauf, daß eine Cassette mit intakter Löschschutzlammelle eingelegt ist.

Hinweis: Informationen zum Aufrufen und Löschen der Programmierung aus dem Speicher des Videorecorders sowie zur Prioritätsreihenfolge der Programme finden Sie auf Seite 35.

(TIMER-AUFNAHME UND ShowView-EINSTELLUNG)

Timer-Programmierung ohne ShowView Programmierungs System

Was Sie wissen sollten, bevor Sie anfangen

• Videorecorder und Fernsehgerät einschalten und das Fernsehgerät auf die Video-Programmplatznummer schalten.
• Bei der Programmierung des Timers werden Sie von der Anzeige auf dem Fernsehbildschirm durch den Ablauf geführt.
• Vor einer einstelligen Stunden-, Minuten-, Tages-, Monats- oder Jahresangabe stets drücken.

Bedienungselemente Bildschirmanzeige

• Wenn Ihnen bei der Programmierung ein Eingabefehler unterlaufen ist, können Sie diesen vor Beendigung des Ablaufs jederzeit korrigieren, indem Sie mehrmals die 0000-Taste drücken, bis anstatt der falschen Ziffer die Anzeige "-" erscheint. Anschließend die richtige Ziffer eingeben.
• Kontrollieren Sie, daß Uhrzeit und Datum richtig eingestellt sind.

1

Videorecorder und Fernsehgerät einschalten und das Fernsehgerät auf die Video-Programmplatznummer schalten.

2

SHOWVIEW-Taste zweimal drücken. Hinweis:

• Wenn die SHOWVIEW-Taste gedrückt wird, obwohl sämtliche Timer-Programmspeicherplätze des Videorecorders belegt sind, erscheint im Display des Videorecorders und auf dem Fernsehbildschirm die Meldung "FULL"
• Wenn Sie die Funktion "VPS/PDC" einschalten wollen, drücken Sie die Taste VPS/PDC.

3

Display des Geräts

Programmplatznummer des aufzunehmenden Programms wählen (zum Beispiel ① ④ für Programmplatz 4 eingeben).

Hinweis: Wenn eine Programmplatznummer eingegeben wird, die am Videorecorder nicht belegt ist, kann die folgende Einstellung nicht vorgenommen werden.

Um Bild- und Tonsignale von einem externen Gerät über die Scart-Buchse an der Rückseite des Videorecorders aufzunehmen, die AUX-Taste drücken, bis auf dem Fernsehbildschirm anstelle einer Programmplatznummer die Anzeige "L1" erscheint.

Zur Aufnahme über die Decoder-Buchse an der Rückseite des Videorecorders erneut die AUX-Taste betätigen, so daß die Anzeige "L2" erscheint.

Bedienungselemente Bildschirmanzeige

4

Startzeit einstellen

Zum Beispiel die Tasten für 6 0 0 16:00 Uhr drücken.

(0:00 für Mitternacht, 12:00 für Mittag)

5

Stoppzeit einstellen.

Zum Beispiel die Tasten für ⑧ ⑩ ⑩ 18:00 Uhr drücken.

6

SP/LP-Taste drücken, um die

Aufnahmegeschwindigkeit auszuwählen (SP, LP oder keine Anzeige).

Hinweis: Falls Sie keine Anzeige wählen, führt der Videorecorder die Aufnahme mit der in der Dialoganzeige angezeigten Geschwindigkeit aus. Kontrollieren Sie nach der Programmierung des Timers, welche Aufnahmegeschwindigkeit eingestellt ist. Hierzu den Videorecorder und das Fernsehgerät einschalten und den Fernseher auf die Video-Programmplatznummer einstellen, wie auf Seite 11 beschrieben. Danach die SP/LP-Taste drücken, damit das Gerät die Aufnahmegeschwindigkeit anzeigt.

7

Aufnahmedatum wählen.

Für die Aufnahme an einem einzigen Tag bis zu einem Jahr im voraus. Zum Beispiel Tasten ①⑦ ⑩ ⑤ drücken, um die Aufnahme am 17. Mai auszuführen.

Aufnahme zur gleichen Uhrzeit an jedem Wochentag

Das erste Aufnahmedatum mit Hilfe der Zifferntasten eingeben. Danach einmal die ⑦ Taste drücken, so daß die Meldung "DLY" erscheint.

Aufnahme an einem bestimmten Tag jede Woche zur gleichen Uhrzeit

Das erste Aufnahmedatum mit Hilfe der Zifferntasten eingeben

Danach zweimal die ⑦ -Taste drücken, so daß die Meldung "WKL" erscheint.

Wenn die ⑦ -Taste noch einmal gedrückt wird, verschwindet die Meldung "WKL" und es erscheint der Bildschirm zur Programmierung einer einmaligen Aufnahme.

(TIMER-AUFNAHME UND ShowView-EINSTELLUNG)

Bedienungselemente Bildschirmanzeige

Aufrufen und Löschen der Programmierungen aus dem Speicher des Videorecorders Bedienungselemente Bildschirm

1

Den Videorecorder und den Fernseher einschalten. Sicherstellen, daß das Fernsehgerät auf den Videokanal eingestellt ist.

2

Die MENU-Taste drücken. Das Dialog-Menü erscheint am Bildschirm.

3

Die ①-Taste (REVIEW (Timer Programmierungen)) drücken. Am Bildschirm des Fernsehers ist daraufhin die Eingabe zu sehen, die unter der niedrigsten Programm-Nummer vorgenommen wurde. Die ①taste nochmals drücken, wenn sofort die nächste Programmierung angezeigt werden soll. Falls keine weiteren Programm-Informationen abgespeichert sind, erscheint wiederum die Menü-Anzeige.

Um ein Programm zu löschen, die ①-Taste drücken, wenn die zu löschenden Timer-Programminformationen angezeigt werden. Die normalen Programmierungen werden aus dem Speicher des Videorecorders gelöscht, wenn die Timer-Aufnahme beendet ist; tä und wöchentliche Timer-Programme verbleiben jedoch im Speiche Videorecorders, auch nachdem die Timer-Aufnahme beendet ist.

5

Die MENU-Taste drücken, um die Überprüfung zu beenden. Die Bildschirmanzeige wird dadurch ausgeschaltet.

Programm-Prioritäten

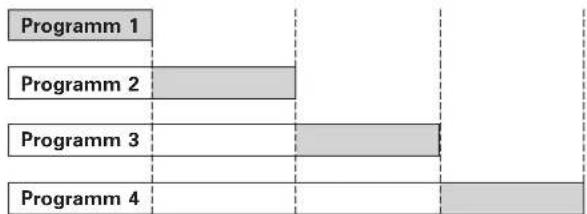

Beispiel 1: Haben Programme, die aufgenommen werden sollen, die gleiche Anfangszeit und werden am gleichen Tag ausgestrahlt, erfolgt die Aufnahme in der Reihenfolge 1, 2, 3 .... 8.

7:00 8:00 9:00 10:00 11:00 7:00 8:00 9:00 10:00 11:00
7:00 Uhr bis 8:00 Uhr für Programm 1
8:00 Uhr bis 9:00 Uhr für Programm 2
9:00 Uhr bis 10:00 Uhr für Programm 3
10:00 Uhr bis 11:00 Uhr für Programm 4

Programm 1 wird aufgenommen wie programmiert, danach, wie dargestellt, Programm 2, daraufhin Programm 3, nachdem Programm 1 und 2 zu Ende sind, schließlich, wie dargestellt, Programm 4, nachdem Programm 1, 2 und 3 beendet sind.

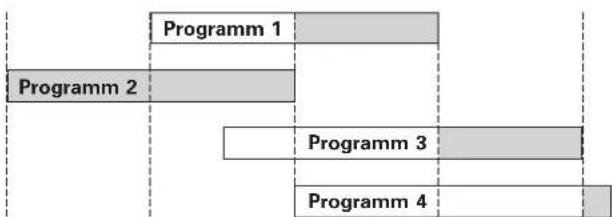

Beispiel 2: Wenn sich Programme, die aufgenommen werden sollen, überschneiden, hat das früher beginnende Programm Priorität.

7:00 Uhr bis 9:00 Uhr für Programm 2
9:00 Uhr bis 10:00 Uhr für Programm 1
10:00 Uhr bis 11:00 Uhr für Programm 3
11:00 Uhr bis \~ für Programm 4

Programm 2 wird aufgenommen wie programmiert, danach, wie dargestellt, Programm 1, daraufhin, wie dargestellt, Programm 3, nachdem Programm 2 und 1 zu Ende sind, schließlich, wie dargestellt, Programm 4, nachdem Programm 2, 1 und 3 beendet sind.

VORBEREITUNG DER AUFNAHME MIT DEM SATELLITEN-DECODER

Mit der Funktion PREPARE REC können Sie den Videorecorder einfach für die Aufnahme von Satelliten/Kabel-Decoder-Signalen vorbereiten, ohne das Timer-Programm einstellen zu müssen. So wird vermieden, zweimal eine Timer-Programmierung (für den Decoder und den Videorecorder) ausführen zu müssen.

Bedienelemente Videorecorder-Display

1		Zuerst müssen Sie das Scart-Kabel oder das Kabel vom Decoder an L2 (die blaue Buchse an der Geräterückseite) anschließen.Stellen Sie dann den Modus PREPARE REC im Menü auf “on (√)”. Siehe Seite 43.
2		Stellen Sie den Timer und Kanal auf dem Satelliten-Decoder auf dessen erforderliche Werte ein.
3		Legen Sie eine Kassette mit Aufnahmesperre ein.Schalten Sie den Videorecorder in den Modus OPERATE “off”, und halten Sie die Taste VCR/TV länger als 3 Sekunden gedrückt. Der Videorecorder zeigt “REC p” an. Der Videorecorder kann nun Signale vom Satelliten-Decoder empfangen und aufnehmen.
4		Zur programmierten Startzeit aktiviert der Decoder den Videorecorder, um die Aufnahme zu starten.Abschließend signalisiert der Decoder dem Videorecorder, die Aufnahme zu beenden und sich auszuschalten.
5		So können Sie die Einstellung für PREPARE REC löschen:a) Rufen Sie das OSD-Menü auf, und schalten Sie PREPARE REC aus (—).b) Werfen Sie das Band aus.c) Wenn die Aufnahme noch nicht gestartet wurde, halten Sie die Taste VCR/TV länger als 3 Sekunden gedrückt.d) Wenn die Aufnahme bereits gestartet wurde, drücken Sie die Taste OPERATE, gefolgt von STOP innerhalb von 10 Sekunden.

Abschnitt 3 Zusätzliche Bedienungsvorgänge

Sonderfunktionen Seiten 38 — 40

In diesem Abschnitt sind die folgenden zusätzlichen Funktionen beschrieben:
Echtzeit-Zählwerk:	Zeigt die tatsächlich abgelaufene Zeit in Stunden, Minuten und Sekunden an.
Rücklaufautomatik/Rücklauf-Abschaltautomatik: Spult das Band automatisch bis zum Bandbeginn zurück und schaltet danach den Betrieb automatisch aus, wenn der Videorecorder in den Bereitschaftsmodus geschaltet ist.
Leihcassetten-wiedergabe: ermöglicht Ihnen die Wiedergabe von Bändern ohne Aufnahmesperre.
Tape Finder-Funktion:	Zum Auffinden eines bestimmten Programms oder des Punktes, ab dem eine Aufzeichnung starten soll.

Bildschirmdialog Seiten 41 — 43

Menu-Funktionen:

Angezeigt werden die Funktionen für Timer-Programm, OSD Ein/Aus, automatisches Blaubild Ein/Aus, Uhr-Automatik Ein/Aus, NICAM Ein/Aus, Auswahl von PROGRAM PLAY ein/aus und PREPARE REC ein/aus.

Editieren Seiten 44 — 45

Kopierfunktion: Gestattet das Kopieren eines bespielten Bandes.

Bedienung bei angeschlossenem "Pay TV"-Decoder

Seiten 46 — 47

In diesem Abschnitt ist beschrieben, wie Sie einen "Pay-TV"-Decoder anschließen und dessen Programm aufnehmen können.

HiFi-Ton Seite 48

Gibt die von dem Videorecorder verwendeten Tonformate an.

SONDERFUNKTIONEN

Echtzeit-Zählwerksfunktion

1

Zum Aufrufen der Echtzeit-Zählwerksfunktion die DISP-Taste zweimal drücken. Mit jeder Betätigung der DISP-Taste schaltet das Display des Videorecorders zwischen der Uhrzeitanzeige und der Zeitzähleranzeige um.

• Bei Auswurf der Cassette schaltet die Echtzeit-Zählwerksanzeige auf 0:00:00 um.
• Wenn das Band startet, beginnt die Zählung ab 0:00:00 und das Zählwerk zeigt danach die abgelaufene Zeit an.
• Durch Drücken der Taste 0000 wird der Zähler auf "0:00:00" zurückgesetzt.

Hinweise:

• Die Echtzeit-Zählwerksanzeige arbeitet nicht, wenn das Band unbespielt ist.
- Bei bestimmten Bandsorten und bestimmten Bandpositionen kann es sein, daß die Zählwerksfunktion nicht die genaue Zeit erkennen kann.

Rücklaufautomatik

Wenn das Bandende erreicht ist, wird das Band automatisch zurückgespult.

Um ungewolltes Löschen zu vermeiden, spult der Videorecorder das Band nach einer Timer-Aufnahme nicht zurück.

Rücklauf-Abschaltautomatik

Wird die OPERATE-Taste während der Rücklauffunktion betätigt, wird das Band trotzdem vollständig zurückgespult. Erst danach schaltet sich der Videorecorder automatisch aus.

Leihcassetten-Wiedergabe

Der Videorecorder beginnt automatisch mit der Wiedergabe, wenn eine Cassette mit entfernter Löschschutzlamelle in den Videorecorder eingesetzt wird. Sobald das Bandende erreicht wird oder wenn der Videorecorder eine leere Bandstelle für etwa 30 Sekunden wiedergibt, spult der Videorecorder das Band automatisch zurück, wirft nach dem Erreichen des Bandbeginns die Cassette aus und schaltet die Stromversorgung aus.

Tape Finder-Funktion

Die Tape Finder-Funktion ermöglicht das Auffinden einer bestimmten Aufzeichnung oder des Punktes, ab dem eine Aufzeichnung starten soll, und bietet die folgenden drei Suchmethoden:

• INDEX SEARCH (Index-Suche) : Zum Auffinden des Startpunktes einer aufgezeichneten Sendung.
• BLANK SEARCH (Suche nach unbespieltem Bandraum): Zum Auffinden eines freien (nicht bespielten) Platzes auf dem Band.
• EASY VIEW (Schnelles Programmauffinden) : Erlaubt bei schnellem Vor- bzw. Rücklauf die visuelle Suche nach einer gewünschten Szene mit nur einem Tastendruck.

Index-Suchfunktion

Die Indexfunktion kann während der Aufnahme verwendet werden, um später gewünschte Aufnahmen rasch auffinden zu können.

Aufnahme mittels Indexfunktion

Die Aufnahme wie gewohnt durchführen. Mit jeder Betätigung der REC- Taste wird ein Indexsignal auf dem Band aufgezeichnet.

Das Indexsignal wird nur auf dem Band aufgezeichnet, wenn Sie zuerst mit der Aufnahme beginnen. Falls Sie die Pausefunktion zwischen unterschiedlichen aufgezeichneten Programmen verwenden, dann wird kein neues Indexsignal aufgezeichnet. Die Stopptaste drücken, und danach das Indexsignal zwischen den unterschiedlichen Aufnahmen aufzeichnen.

Hinweis: Ein Indexsignal wird auch während der Aufnahme-Pausefunktion aufgezeichnet, wenn Sie die PROG ▲/▼-Taste drücken, um den aufzunehmenden Kanal umzuschalten.

Auffinden von Aufnahmen mit Hilfe des Indexsignals

Die Indexfunktion gestattet die Wiedergabe der ersten Sekunden aller Aufnahmen auf dem Magnetband. Diese Funktion ermöglicht auch die einfache Kontrolle aller Aufnahmen einer Cassette. Um eine Aufnahme mit Hilfe der Indexfunktion aufzufinden, die Betriebstaste des Videorecorders einschalten und eine mit Indexfunktion bespielte Cassette einsetzen. Danach wie folgt verfahren.

Bedienungselemente Bildschirm

Die Taste INDEX VORWÄRTS oder INDEX RÜCKWÄRTS, nur drücken, wenn eine Cassette eingelegt ist und sich der Videorecorder im STOP-Modus befindet.

Um das Band zurückzuspulen, drücken Sie die Indexrückspultaste.

Um das Band vorzuspulen, drücken Sie die Indexvorspultaste.

Das Band wird nun schnell vor- oder zurückgespult, bis ein Indexsignal aufgefunden wird.

Wenn der Videorecorder ein Indexsignal feststellt, dann schaltet er für etwa 15 Sekunden auf den Wiedergabebetrieb. Damit können Sie die jeweilige Aufnahme erkennen. Der Videorecorder spult dann das Band Reihe nach bis zu den verschiedenen Indexmarkierungen um und spielt diese ebenfalls kurz an.

Wenn Sie die gesuchte Aufzeichnung sehen, die Wiedergabetaste PLAY ▶ drücken, um mit der Wiedergabe zu beginnen. Die INDEX-Anzeige verschwindet vom Bildschirm des Fernsehers.

Zum Auffinden eines unbespielten Platzes auf dem Band (BLANK SEARCH)

Diese Funktion sucht nach einem unbespielten Teil eines teilweise benutzten bzw. noch unbenutzten Bandes, und stoppt das Band, sobald ein solcher Teil gefunden ist.

Hinweis :

. Die Funktion BLANK SEARCH ist nicht betriebsfähig mit einer Cassette ohne Löschschutzlamelle.
. Die Funktion BLANK SEARCH ist nicht betriebsfähig, wenn der freie Teil nicht länger als fünf Minuten dauert.
. Die Funktion BLANK SEARCH wird in folgenden Teilen nicht ausgelöst, da diese nicht als freie Stellen erkannt werden :
- Teile mit Funkstörungen
- Teile, in denen ausschließlich Ton aufgezeichnet wurde
- Teile, in denen frühere Aufzeichnungen gelöscht wurden.

Tastenbedienung Bildschirm des Fernsehers

1

Die Taste (VIEW/BLANK) im STOP-Modus drücken.

Auf dem Bildschirm erscheint das BLANK SEARCH-Bild, und das Band schaltet automatisch auf schnellen Vorlauf.

• Es beginnt die Suche nach dem nächstliegenden freien Teil des Bandes.
• Ist ein freier Teil gefunden, läuft das Band automatisch zum Anfang dieser freien Stelle zurück

Hinweis:

• Wird eine Cassette ohne Löschschutzlamelle eingelegt, blinkt im Display des Videorecorders mehrere Sekunden lang die Anzeige "TRb", und die Cassette wird automatisch ausgeworfen.
• Wurde noch keine Cassette eingelegt, wird dies im Display durch die blinkende Anzeige "TRAPE" gemeldet.

2

Ist der Anfang einer freien Stelle gefunden, erscheint fünf Sekunden lang das STOP-Bild, und das Band stoppt.

Hinweis: Vor Beginn einer Aufzeichnung oder einer Montage sollte sichergestellt sein, daß das Band sich am Anfang einer freien Stelle befindet.

Achtung: Bitte achten Sie darauf, daß auf Ihrem Band genug Platz zur Aufnahme des Fernsehprogramms ist.

Umschalten zwischen schnellem Vor- und Rücklauf und visueller Suche (EASY VIEW)

Wird die Taste ☐ (VIEW /BLANK) bei schnellem Rücklauf (oder schnellem Vorlauf) gedrückt gehalten, schaltet das Gerät auf visuelle Suche um, die es erlaubt, während des Bildablaufs eine bestimmte Szene aufzufinden.

Halten der Taste □ (VIEW /BLANK) bei schnellem Rücklauf:

Das Band läuft sichtbar rückwärts ab, solange die Taste gedrückt ist.

Halten der Taste □ (VIEW /BLANK) bei schnellem Vorlauf :

Das Band läuft sichtbar vorwärts ab, solange die Taste gedrückt ist.

- Beim Loslassen der Taste schaltet das Gerät wieder auf schnellen Vor- bzw. Rücklauf um.

BILDSCHIRMDIALOG

Bedienungselemente Bildschirm

1

Den Videorecorder und das Fernsehgerät einschalten und das Fernsehgerät auf den Videokanal einstellen.

2

Die Fernbedienung auf den Infrarot-Empfänger des Videorecorders richten.

Die MENU-Taste drücken.

Das in der Abbildung gezeigte Menü erscheint am Fernsehbildschirm.

Eine der Tasten bis drücken, um die gewünschte Funktion anzuwählen.

Kontrolle (Durchsicht) der Timerprogrammierung

Die ①-Taste drücken.

Am Bildschirm werden nun für eine Minute die Informationen angezeigt, die Sie für die niedrigste Timer-Programmierung eingegeben haben.

Hinweis: Falls keine Programm-Informationen abgespeichert sind, verbleibt die Menü-Anzeige unverändert, auch wenn die ①-Taste gedrückt wird.

• Die -Taste nochmals drücken, wenn Sie die nächsten Timer-Programmierungen durchsehen möchten. Falls keine weiteren Programm-Informationen abgespeichert sind, wird wiederum auf die Menü-Anzeige zurückgekehrt.
• Durch Drücken der -Taste wird die angezeigte Timer-Programmierung gelöscht.
  • Die MENU-Taste drücken, um auf das ursprüngliche Bild zurückzukehren.

Einstellung des Videomodus

Sie können den Modus des Videorecorders wie gewünscht ändern.

Die Taste ④ drücken.

Das gezeigte Menü erscheint am Bildschirm des Fernsehers.

Eine der Tasten bis drücken, um die erforderliche Anzeige zu ändern (für Einzelheiten siehe nächste Seite).

BILDSCHIRMDIALOG

OSD (Dialog) ein- oder ausgeschaltet (√) oder (—)

Die ①-Taste drücken, um die Dialog-Einstellung umzuschalten.

(√): Wenn Sie den Modus ändern, wird der neue Modus automatisch für einige Sekunden am Bildschirm des Fernsehers angezeigt.
(—): In diesem Status wird der Betriebsmodus des Videorecorders nicht am Bildschirm des Fernsehers angezeigt.

Hinweise:

• Wenn OSD auf "on (√)" oder "off (—)" eingestellt ist und Sie die Taste DISP drücken, erscheint das On-Screen-Display für ein paar Sekunden.
• Wenn Sie erneut die Taste DISP drücken, solange das Display angezeigt wird, wechselt das Videorecorder-Display von der Uhrzeit- zur Zeitzählanzeige.

Hinweise: Wenn ein NTSC-Band wiedergegeben wird, erscheint kein Betriebsmodus am Bildschirm des Fernsehers, unabhängig von der OSD-Einstellung (Ein oder-Aus).

AUTO BLUE (Automatische Blau-Bild) ein- oder ausgeschaltet (√) oder (—)

Die ②-Taste drücken, um die automatische Blau-Bild-Einstellung zu ändern.

(√): Der Bildschirm des Fernsehers wird blau, wenn ein Kanal, auf dem kein Signal ausgestrahlt wird, oder ein Kanal, auf dem ein schwaches Signal ausgestrahlt wird, empfangen wird.
(—): Der Bildschirm des Fernsehers wird nicht blau. Hinweis: Falls kein Bild erscheint, wenn ein Programm empfangen wird, AUTO BLUE ausschalten (—).

AUTO CLOCK (Uhr-Automatik) (√) bzw. (—)

Die 13aste drücken zum Umstellen der Uhr-Automatik.

(√): Die Uhr stellt sich automatisch ein, wenn der Videorecorder auf einen Kanal eingestellt ist, der das VPS/PDC-Signal ausstrahlt.
(—): Die Uhr muß manuell eingestellt werden. Siehe Seite 19.

NICAM ein- oder ausgeschaltet (√) oder (—) [Nur (NA)]

Die ④ -Taste drücken, um die NICAM-Einstellung zu ändern.

(√): Normalerweise (√) wählen. Der Videorecorder stellt automatisch fest, ob es sich um eine NICAM-Sendung oder nicht handelt.

(—): Wenn Sie NICAM-Sendungen nicht empfangen möchten, (—) wählen.

PROGRAM PLAY ein- oder ausgeschaltet (√) oder (—)

Drücken Sie die Taste ⑤, um die PROGRAM PLAY-Einstellung zu ändern.

(√): Nachdem die Aufnahme mittels Timer beendet wurde, spult der Videorecorder, wenn er eingeschaltet wird, das Band automatisch an den Anfang dieser Aufnahme zurück und gibt sie wieder.

Hinweis: Wenn mehrere Programme aufgezeichnet wurden, wird das letzte wiedergegeben.

(—): Die Funktion zur automatischen Programmwiedergabe ist ausgeschaltet.

PREPARE REC ein- oder ausgeschaltet (√) oder (—)

Drücken Sie die Taste ⑥, um die PREPARE REC-Einstellung zu ändern.

(√): Der Satelliten/Kabel-Decoder aktiviert automatisch den Videorecorder, um die Aufnahme zu starten und zu beenden. Siehe Seite 36.

(—): Wenn Sie Satelliten-Programme unbeaufsichtigt aufnehmen wollen, müssen Sie den Videorecorder für die Timer-Aufnahme einstellen.

EDITIEREN — Kopieren von Videocassetten

Bedienungselemente Videorecorder-Display

1

Das zweite Videogerät wie oben gezeigt an diesen Videorecorder anschließen. (Für den Anschluß siehe die Bedienungsanleitung des zweiten Videogerätes.)

Falls das Wiedergabe-Videogerät an die Scart-Buchse angeschlossen ist, muß der Fernseher an die RF OUT-Buchse dieses Videorecorders angeschlossen werden.

Hinweis: Falls dieser Videorecorder während des Kopierens oder einer anderen Operation für die Wiedergabe verwendet wird, müssen Sie hierfür die schwarze Scart-Buchse für den Anschluß verwenden.

2

Den Videorecorder und das Fernsehgerät einschalten und das Fernsehgerät auf den Videokanal einstellen.

3

Die AUX-Taste drücken, um "L1" oder "L2" im Display des Videorecorders anzuzeigen. "L2" wählen, um die Videocassette über die DECODER-Buchse, oder "L1" wählen, um die Videocassette über die Scart-Buchse an der Rückseite des Videorecorders zu kopieren. Falls "L1" oder "L2" nicht angezeigt wird, dann wird das Bild des empfangenen Fernsehprogramms aufgenommen.

4

Eine Leer-Cassette in den Aufnahme-Videorecorder und die zu kopierende Cassette in den Wiedergabe-Videorecorder einsetzen.

Bedienungselemente Videorecorder-Display

PAUSE

STOP REC

Die REC-Taste am Aufnahme-Videorecorder und die Wiedergabetaste am Wiedergabe-Videorecorder drücken.

Falls bestimmte Abschnitte auf der Bandkopie nicht gewünscht werden, die Pausetaste an der entsprechenden Stelle während der Aufnahme am Aufnahme-Videorecorder drücken. Die Pause-Taste nochmals drücken, um die Aufnahme wieder fortzusetzen.

Um das Überspielen (Kopieren) zu beenden, an beiden Geräten die STOP-Taste drücken.

BEDIENUNG BEI ANGESCHLOSSENEM "PAY-TV"-DECODER

Was ist eine "Pay TV"-Sendung?

Bei dem "Pay TV"-System werden die Funkwellen gleich wie bei einer gewöhnlichen Fernsehsendung von einem Sender ausgestrahlt; die Funkwellen sind dabei jedoch verschlüsselt, so daß diese nicht ohne Dekodierung von einem Fernseher empfangen werden können. Sie müssen einen exklusiven Decoder anschließen, um die Verschlüsselung wieder aufzuheben; danach können Sie eine "Pay TV"-Sendung gleich wie eine normale Fernsehsendung empfangen und aufzeichnen.

Für Einzelheiten wenden Sie sich bitte an Ihren Fachhändler.

Den "Pay TV"-Decoder wie folgt anschließen.

Hinweis:

Bitte beachten Sie den Abschnitt Voreinstellen eines "Pay TV"-Programms auf Seite 17, bevor Sie mit der Aufzeichnung eines "Pay TV"-Programms beginnen.

■ Aufnahme und Empfang eines "Pay TV"-Programms

1. Die Stromversorgung des Fernsehers und Videorecorders einschalten.
2. Den Fernseher auf den Kanal für den Videorecorder (Video-Kanal) einstellen.
3. Drücken Sie die Taste AUX auf der fernbedienung, bis 'L2' am Display des Videorecorders angezeigt wird.
4. Mit der Aufnahme beginnen.

■ Sie können ein "Pay TV"-Programm auch während der Wiedergabe einer Cassette empfangen, indem Sie die VCR/TV-Taste drücken, um den Videorecorder auf den TV-Modus zu schalten.

HiFi-Ton

Dieser Videorecorder nimmt den Ton unter Verwendung der beiden folgenden Formate auf.

HiFi-Stereo-Ton

FM-Ton aufgezeichnet unter Verwendung der rotierenden Audioköpfe.

Normaler (Mono-) Ton

Mono-Aufnahme unter Verwendung des gleichen Formats wie in einem Nicht-HiFi-Videorecorder. Daher können konventionelle Videorecorder für die Wiedergabe verwendet werden.

Hervorragende technische Daten für HiFi-Stereo-Ton

	Frequenzbereich: 20 Hz bis 20 kHzDynamikbereich: Mehr als 90 dBGleichlaufschwankungen: Weniger als 0,005% (bewertet)
Aufnahme von Stereo-Sendungen
	Stereo-Programme werden in HiFi auf den beiden L- und R-Kanälen und auch in Mono auf der Mono-Spur aufgenommen.
Aufnahme von zweisprachigen Sendungen
	Sowohl die Hauptsprache als auch die Zweitsprache werden separat auf den HiFi-Audiospuren aufgezeichnet. Für den auf der Mono-Audiospur aufgezeichneten Ton siehe "Aufzunehmender Ton gemäß Sendungstyp" auf Seite 27.

Abschnitt 4 Zusätzliche Informationen

Fehlersuche Seite 50

Manche Probleme können Sie selbst einfach beheben, indem Sie einige grundlegende Punkte überprüfen.

Anzeigeanleitung für das Display Seite 51

Wartung Seite 52

Technische Daten Seite 53

VPS-Funktion (Video Programm System)/PDC-Funktion (Programme Delivery Control) Seite 54

FEHLERSUCHE

Manchmal können vermeintliche Probleme durch einige einfache Prüfungen behoben werden. Führen Sie die nachfolgenden Prüfungen durch, bevor Sie sich an einen Kundendienst wenden.

Kein Strom

- Kontrollieren, ob der Videorecorder richtig an eine Netzsteckdose angeschlossen ist.

Spricht nicht auf die Fernbedienung an

• Kontrollieren, ob sich Batterien in der Fernbedienung befinden, ihre Polarität stimmt und sie richtig eingesetzt sind.
• Fernbedienung nicht auf den Videorecorder gerichtet.
• Batterien in der Fernbedienung sind leer oder zu schwach.

Keine Aufnahme möglich

• Keine Cassette in dem Videorecorder.
• Löschschutzlamelle von Cassette entfernt. (In diesem Fall wird die Cassette ausgeworfen, wenn die REC-Taste gedrückt wird.)

Keine Wiedergabe möglich

• Keine Cassette in dem Videorecorder.
• Für Wiedergabe muß der Fernseher auf den Videokanal abgestimmt sein (siehe Seite 11).
• Den Fernseher auf den Video-Eingang einstellen, wenn der Videorecorder und der Fernseher über einen Scart-Stecker verbunden sind (siehe Anleitung Ihres Fernsehers).
• Die VCR/TV-Taste an der Fernbedienung drücken, um die -Anzeige im Display des Videorecorders anzuzeigen, wenn der Videorecorder und der Fernseher über die Scart-Buchse verbunden sind.

Verschneites oder verrauschtes Bild während der Wiedergabe

• Darauf achten, daß der Fernseher feinabgestimmt ist.
• Reinigen der Videoköpfe erforderlich (siehe Abschnitt "WARTUNG").
• Bei Bildsuchlauf, Standbild und Zeitlupen-Wiedergabe kann es zu Schnee und Rauschbändern im Bild kommen.

Keine Timer-Aufnahme

• Um die Timer-Aufnahme zu aktivieren, muß der Videorecorder in den Bereitschaftsmodus geschaltet sein.
• Programme nicht richtig eingegeben.
  • Uhr nicht richtig eingestellt.
• Programm länger als Cassettenbandlänge.
• Keine Cassette oder Cassette mit ausgebrochener Löschschutzlamelle eingesetzt.

Die Uhr zeigt — — : — — an.

• Stromversorgung war unterbrochen.

Schlechtes oder kein Bild bei normalem Fernsehempfang.

- Antennenanschluß sorgfältig prüfen.

Die Anzeige des Videorecorders ist gestört oder es funktioniert keine der Bedienungstasten.

- Den Rückstellschalter vorsichtig mit einem spitzen Gegenstand (z.B. Zahnstocher) betätigen.

Das Display wird rückgestellt. Anschließend die Daten neu einstellen.

ANZEIGEANLEITUNG FÜR DAS DISPLAY

Beschreibung für das Display des Videorecorders

Die folgenden Anzeigen erscheinen in dem Display Ihres Videorecorders, um Ihnen die augenblickliche Betriebsfunktion ihres Videorecorders anzuzeigen.

Anzeige Wann es erscheint		Bedeutung und Störungssuche
Blinkt für etwa 5 Sekunden	Wenn Sie den Timer programmieren.	• Die Uhr des Videorecorders ist auf “- - : - -” eingestellt.Zeit einstellen und Timer programmieren.
Leicht für etwa 5 Sekunden	Wenn Sie den Timer programmieren.	• Acht Timer-Programme sind schon gespeichert worden.Unnötiges Programm löschen und neue Programmierung übertragen.
Leucht für etwa 5 Sekunden	Wenn Sie die MENU oder SHOWVIEW Taste auf der Fernbedienung drücken, um Programmdetails zu übermitteln.	• Der Videorecorder zeigt die Timer-Programmnummer, welche von der Fernbedienung übermittelt wird.
Blinkt ununterbrochen	Wenn Sie die Stromversorgung nach der Programmierung ausschalten.	• Eine Cassette wurde nicht eingelegt oder es wurde eine Cassette ohne Löschschutzlamelle eingelegt. Eine Cassette ohne Löschschutzlamelle wird automatisch ausgeworfen. Schieben Sie eine Cassette mit intakter Löschschutzlamelle ein.
Blinkt für etwa 3 Sekunden	Wenn Sie die Wiedergabe, Aufnahme-, Schnellvorlauf oder Rücklauf-Tasten oder Tape Finder-Tasten drücken.	• Eine Cassette wurde nicht eingelegt. Legen Sie eine Cassette ein.
Blinkt für etwa 3 Sekunden	Wenn Sie eine Taste für Aufnahme oder die Taste (VIEW/BLANK) drücken.	• Eine Cassette ohne Löschschutzlamelle wurde eingelegt. Sie wird automatisch ausgeworfen. Schieben Sie eine Cassette mit intakter Löschschutzlamelle ein.

WARTUNG

1. Um das hohe Leistungsvermögen dieses Videorecorders aufrecht zu erhalten, ist eine regelmäßige Wartung erforderlich. Wenden Sie sich dafür bitte an Ihren Fachändler.

2. Wartungsarbeiten und Einstellungen dürfen nicht selbst durchgeführt werden; wenn solche Arbeiten erforderlich sind, wenden Sie sich bitte an Ihren Fachhändler.

3. Reinigen der Videoköpfe

Nach längerer Betriebsdauer kann sich Staub und Bandabrieb an den Videoköpfen ansammeln und die Bildqualität beeinträchtigen. In diesem Fall müssen die Videoköpfe gereinigt werden, um wieder die ursprüngliche Bildqualität zu gewährleisten, wenden Sie sich bitte an Ihren Fachhändler.

Schrägspurverfahren mit zwei rotierenden Bildköpfen

Bandgeschwindigkeit:

23,39 mm/s — SP, 11,7 mm/s — LP

Bandbreite: 12,7 mm

Betriebstemperatur:

5^ bis 40^

Video:

PAL-Farbsignale (System B und G) und CCIR-Schwarzweißsignale, 625 Zeilen

Spieldauer: 240 Min. (mit Cassette E-240) — SP

480 Min. (mit Cassette E-240) — LP

Empfangskanäle:

VHF Kanäle 2 bis 12

Kabelfernsehkanäle S1 bis S41

Kabelfernsehkanäle X bis Z+2

UHF Kanäle 21 bis 69

UHF Kanal 37 (einstellbar Kanal 22—69) (System G)

HF-Ausgang:

Video-Eingang: 0,5 — 1,5 Vs-s, 75 Ohm, asymmetrisch

Video-Ausgang: 1 Vs-s, 75 Ohm, asymmetrisch

Fremdspannungsabstand (Video): Mehr als 43 dB

Horizontalauflösung: Farbe 260 Zeilen

Ton (Tonspur entlang der Bandkante)

Eingang:

Scart: -3,8 dBm, 10 kOhm; LINE: -7,8 dBm, 50 kOhm

Ausgang:

Scart: -3,8 dBm, 1 kOhm; LINE: -7,8 dBm, 1 kOhm

Fremdspannungsabstand:

43 dB

Frequenzbereich: 70 Hz bis 12 kHz

HiFi-Ton

Frequenzbereich: 20 Hz bis 20 kHz

Dynamikbereich:

Mehr als 90 dB

Gleichlaufschwankungen:

Schnellvorlauf-/Schnellrücklaufzeit :

90 Sek. über Ffwd- bzw. FRew-Taste

Stromversorgung:

230 V, 50 Hz

Leistungsaufnahme:

19 W (einschließlich Timer)

[Für VT-FX950E (NA)] 3,0 W (Bereitschaftsmodus)

Leistungsaufnahme:

18 W (einschließlich Timer)

[Für VT-FX950E (VPS)]

3,0 W (Bereitschaftsmodus)

Timer:

24-Stunden-Digitalanzeige

Abmessungen (B x H x T):

380 × 93 × 275 mm

Gewicht:

Etwa 3,5 kg

Zubehör:

Antennenkabel x 1

Infrarot-Fernbedienung x 1

Batterie x 2

* Änderung des Designs und der technischen Daten ohne vorhergehende Bekanntgabe vorbehalten.

VPS-Funktion (Video Programm System)/PDC-Funktion (Programme Delivery Control)

Der (NA)-Videorecorder arbeitet wie folgt, wenn er ein PDC-Signal empfängt.

Der (VPS)-Videorecorder arbeitet wie folgt, wenn er ein VPS-Signal empfängt.

VPS/PDC-Funktion

Falls der Videorecorder auf eine Fernsehstation abgestimmt ist, die ein VPS/PDC-Signal ausstrahlt, dann sorgt diese Funktion bei verspätet oder verfrüht beginnenden bzw. verlängerten Sendungen für richtige Timer-Aufnahme.

Falls Sie z.B. den Timer Ihres Videorecorders für die Aufzeichnung einer Fußballübertragung am Samstag von 19:00 bis 20:45 Uhr auf Programmplatz 8 programmiert haben, die Übertragung aber auf 21:00 bis 23:00 Uhr verschoben wird, dann sorgt die VPS/PDC-Funktion automatisch für eine Aufzeichnung des Matches von 21:00 bis 23:00 Uhr.

Sicherheitshinweise:

Damit VPS/PDC funktioniert, müssen Sie die Anfangs- und Endezeit eingeben: GENAU SO wie in der Programmzeitschrift angegeben, auch wenn der tatsächliche Sendetermin von der angegebenen Zeit abweicht.

Hinweise:

1. Bei der ersten Timer-Programmierung mit diesem Gerät wird "VPS/PDC" ausgeschaltet sein.

2. Um die VPS/PDC-Funktion einzuschalten, die VPS/PDC-Taste während des Programmierens einmal. Diese Taste nochmals drücken, um die VPS/PDC-Funktion wieder einzuschalten.

3. Der EIN/AUS-Standard entspricht Ihrer vorherigen Einstellung.

4. Bei aktivierter VPS/PDC-Funktion darf der Timer nur für eine einzige Sendung eines Fernsehprogramms (Programmplatz) programmiert werden. Falls Sie z.B. den Timer für die aufeinanderfolgende Aufnahme eines Fußballspiels und eines Filmes von 10:00 bis 14:00 Uhr auf Programmplatz 3 programmieren, wird nur das Fußballspiel, nicht aber der Film aufgezeichnet. In einem solchen Fall ist der Timer entweder bei abgeschalteter VPS/PDC-Funktion oder die zweite Sendung (der Film) unter einer anderen Timernummer mit eingeschalteter VPS/PDC-Funktion zu programmieren.

5. Ist der Videorecorder auf einen schwacheinfallenden Fernsehsender eingestellt, der die VPS/PDC-Signale ausstrahlt, dann ist der Timer bei abgeschalteter VPS/PDC-Funktion zu programmieren. Falls Sie den Timer bei eingeschalteter VPS/PDC-Funktion programmieren, dann arbeitet die VPS/PDC-Funktion nicht normal.

6. Der Schriftzug "VPS/PDC" kann am Bildschirm des Fernsehers erscheinen, wenn Sie die programmierten Informationen kontrollieren.

7. Ist die VPS/PDC-Funktion eingeschaltet, aber die Fernsehsendung strahlt kein VPS/PDC-Signal aus, findet die über den Timer programmierte Aufzeichnung gemäß der im Videorecorder eingestellten Zeit statt.

8. Ein Programm ohne VPS/PDC-Signal wird gleich nach der Aufzeichnung gelöscht. Während ein Programm mit VPS/PDC-Signal erst am folgenden Morgen nach 4:00 Uhr automatisch gelöscht wird.

SCHNELLEINSTELLANLEITUNG

Sehr geehrter Hitachi Kunde!

Herzlichen Glückwunsch zur Wahl eines Hitachi Videorecorders. Wir sind davon überzeugt, daß dieser Videorecorder zu Ihrer Zufriedenheit arbeiten und ungestörte Unterhaltung bieten wird.

Bevor Sie Ihren Hitachi Videorecorder zum ersten Mal verwenden, sollten Sie sich einige Minuten Zeit nehmen und diese Schnelleinstellanleitung durchlesen.

Auch wenn Sie noch nie einen Videorecorder benutzt haben, können Sie mit dieser Schnelleinstellanleitung Ihren Videorecorder schnell anschließen und voreinstellen. Detaillierte Information entnehmen Sie bitte der ausführlichen Bedienungsanleitung.

Inhalt

• Mitgeliefertes Zubehör ....1
• Anschluß 2-3
• Einstellungen am Fernsehgerät für den Videorecorder ....4
  • Vorabstimmen des eingebauten Tuners......5
  • Die Uhrzeit einstellen 6

Vorbereitungen:

• Entfernen Sie die Batterieabdeckung der Fernbedienung.
  Setzen Sie die beiden beiliegenden Batterien ein.
• Dabei müssen Sie die Batterien so einsetzen, daß der Batterie-Pluspol (+) und -Minuspol (−) mit den Zeichen + und — des Batteriefachs übereinstimmen.
• Bringen Sie die Batterieabdeckung wieder an.

Mitgeliefertes Zubehör

Das mitgelieferte Zubehör kontrollieren.

Falls ein Teil fehlt oder beschädigt erscheint, wenden Sie sich bitte unverzüglich an Ihren Fachhändler.

①

Antennenkabel für Verbindung des Videorecorders mit einem Fernseher

②

Fernbedienung

③

2 Stück

Batterien (R6) für

Fernbedienung

Sicherheitshinweise:

Wenn der Videorecorder von einem kalten an einen warmen Ort plaziert wird, kann sich Kondenswasser an der Videokopfscheibe bilden. Um die Videoköpfe und das Band nicht zu beschädigen, dürfen Sie das Gerät nicht sofort in Betrieb nehmen. Lassen Sie das Gerät für 2 bis 3 Stunden eingeschaltet stehen, damit es trocknen kann.

Anschluß

Einstellungen am Fernsehgerät für den Videorecorder

Videorecorder Fernseher

Schließen Sie den Videorecorder an das Netz an. Das Display des Videorecorders leuchtet auf. Die Zeichen -- : -- müssen angezeigt werden. Wenn andere Zeichen oder Ziffern angezeigt werden, drücken Sie einmal die Taste OPERATE, damit -- : -- erscheint.

Hinweis: Der Videorecorder befindet sich nun im Standby-Modus.

1

2

Ihren Fernseher einschalten und einen nicht belegten UHF-Kanal (Programmnummer) wählen. (Beachten Sie bitte die Bedienungsanleitung Ihres Fernsehers, da Ihr Fernseher vielleicht einen bestimmten Videorecorderkanal aufweist, der verwendet werden muß.)

Hinweis: Dieser Kanal ist ab nun Ihr Video-recorderkanal.

Die PLAY/STILL-Taste drücken (Hinweis: Der Videorecorder befindet sich noch immer im Bereitschaftsmodus und "RF CH 37" erscheint wie gezeigt im Display). Bei Erscheinen der Anzeige "RF CH 37" im Display, STOP-Taste an der Fernbedienung oder des Videorecorders drücken. Daraufhin erscheint im Display des Videorecorders der RF-Kanal. Die Taste PROG △/▽ drücken, um den Kanal umzustellen - normalerweise auf"RF _CH 37". (Zum Abschalten der RF-Wiedergabe, STOP-Taste an der Fernbedienung oder des Videorecorders nochmals drücken.)

3

Ihren Fernseher abstimmen (beachten Sie dazu die Bedienungsanleitung Ihres Fernsehers), bis das hier gezeigte Testbild erscheint.

Die richtige Abstimmposition ist erreicht, wenn das Bild klar erscheint. Sicherstellen, daß dieser Kanal an Ihrem Fernseher abgespeichert wird.

4

Die PLAY/ STILL-Taste nochmals drücken, wodurch das Testbild verschwindet und der Videorecorder von dem Bereitschaftsmodus auf den Betriebsmodus geschaltet wird.

5

Nun sollten Sie in der Lage sein, eine vorbespielte Cassette wiederzugeben.

Die Cassette gemäß Abbildung einsetzen. Falls die Löschschutzlamelle entfernt ist, beginnt sofort die Wiedergabe; wenn nicht, die PLAY/STILL-Taste drücken, wodurch das Bild auf dem Bildschirm erscheint.

WICHTIG:

Die Cassette gerade in den Videorecorder einsetzen. Die Cassette hineindrücken, bis der Mechanismus die Cassette hineinzieht. Niemals die Cassette unter Kraftanwendung hineindrücken, da sonst der Mechanismus beschädigt werden kann.

Vorabstimmen des eingebauten Tuners

Hinweis: Bitte zuerst die Einstellung des Video-Kanals gemäß Beschreibung auf Seite 4 durchführen.

1

Die EJECT-Taste an der Fernbedienung drücken, um das Band zu stoppen und die Cassette aus dem Videorecorder auszuwerfen.

Darauf achten, daß sich Ihr Videorecorder im Betriebsmodus befindet (Display des Videorecorders entspricht der Abbildung).

Sicherstellen, daß der Fernseher auf den auf Seite 4 beschriebenen Videorecorder-Kanal eingestellt ist.

2

Die MENU-Taste drücken.

Das Menü erscheint wie gezeigt.

3

Die Taste drücken.

Die dargestellte Anzeige erscheint auf dem Bildschirm des Fernsehers und das Display des Videorecorders zeigt " „ Den Videorecorder speichert automatisch die Kanäle, die in Ihrem Gebiet empfangen werden können. Dazu werden bis zu ungefähr sieben Minuten benötigt, abhängig von der Signalstärke der Sendungen und der Anzahl der empfangbaren Kanäle in Ihrem Gebiet.

Sie können den Vorgang im Display des Fernsehschirms beobachten — wenn sich die Kanalnummer nicht mehr ändert, ist die Vorabstimmung beendet.

4

Die PROG ▲/▼-Tasten drücken, um die Kanäle zu überprüfen, die Sie empfangen können.

Hinweis: Falls keine Kanäle eingestellt wurden oder kein klares Bild erscheint, den Antennen- oder SCART-Anschluß überprüfen.

An Kunden, die das Modell (NA) verwenden:

Hinweis: Wenn die Vorabstimmung eines Kanals beendet ist, kann die gegenwärtige Zeit im Display des Videorecorders erscheinen. Dies ist darauf zurückzuführen, daß die automatische Uhr-Einstellfunktion gearbeitet hat und die Uhr des Videorecorders automatisch eingestellt wurde. (Siehe Seite 18 der Bedienungsanleitung.)

Die Uhrzeit einstellen

Sie brauchen die Uhrzeit nur dann einzustellen, wenn dies nicht bereits durch die Auto-Funktion geschehen ist. Wenn die Uhr eingestellt wurde, ist Ihr Videorecorder voll funktionsfähig und betriebsbereit.

Manuelles Einstellen der Uhrzeit

Bedienungselemente Bildschirmanzeige
1		Videorecorder und Fernsehgerät einschalten und das Fernsehgerät auf die Video-Programmplatznummer schalten.
2		MENU-Taste drücken.
3		CLOCK-Taste drücken um die Uhreinstellung aufzurufen.
4		Die derzeitige Uhrzeit unter Verwendung der Zifferntasten im 24-Stunden-Format eingeben. Beispiel: 1020 —→ 10:20 Uhr morgens2220 —→ 10:20 Uhr abends
		GW38
5		Datum, Monat und Jahr eingeben. Beispiel:120500 —→ 12. Mai 2000200301 —→ 20. März 2001Der Wochentag erscheint und die erste Stelle des Datums beginnt zu blinken.Hinweis: Während der Zifferneingabe können Sie einen Fehler berichtigen, indem Sie die 0000-Taste drücken, bis die fehlerhafte Stelle blinkt, und danach die richtige Ziffer eingeben.
		Nach erfolgter Datumseinstellung erneut die MENU-Taste drücken.Die Uhrzeit erscheint im Display des Videorecorders.
