Produkttyp	Gegensprechanlage
Marke	Rocom
Modell	PL11G AP
Abmessungen (ca.)	120 x 80 x 30 mm
Gewicht (ca.)	200 g
Stromversorgung	12 V DC, 500 mA
Stromaufnahme	< 100 mA (Standby), < 500 mA (Betrieb)
Freisprechfunktion	Ja
Türöffnerfunktion	Ja (potentialfreier Kontakt)
Reichweite	Ca. 100 m (bei freier Sicht)
Montageart	Aufputz
Schutzart	IP20
Farbe	Weiß
Anschlüsse	Schraubklemmen für Klingel, Türöffner, Strom
Lautsprecher	Integriert, 8 Ω, 1 W
Mikrofon	Elektretmikrofon, integriert
Betriebstemperatur	0 °C bis +40 °C
Lagertemperatur	-20 °C bis +60 °C
Zertifikate	CE
Lieferumfang	Basisstation, Montagehalterung, Schrauben, Bedienungsanleitung
Reinigung	Mit einem trockenen oder leicht feuchten Tuch abwischen

Häufig gestellte Fragen - PL11G AP Rocom

Wie installiere ich die Rocom PL11G AP Gegensprechanlage?

Befolgen Sie die Schritte in der Bedienungsanleitung: Montieren Sie die Basisstation an der Wand, schließen Sie die Klingelleitung und den Türöffner an die Schraubklemmen an, und verbinden Sie das Netzteil (12V DC).

Kann ich die Lautstärke einstellen?

Ja, an der Vorderseite befindet sich ein Lautstärkeregler, mit dem Sie die Gesprächslautstärke anpassen können.

Wie verbinde ich die Anlage mit dem Türöffner?

Schließen Sie die zwei Drähte des Türöffners an die Türöffner-Klemmen (meistens mit 'T' oder 'TO' gekennzeichnet) an. Achten Sie auf die Polarität, falls erforderlich.

Was tun, wenn kein Ton zu hören ist?

Überprüfen Sie die Stromversorgung, die Lautstärkeeinstellung und ob die Kabel richtig angeschlossen sind. Testen Sie auch die Klingel an der Außenstation.

Kann ich die Gegensprechanlage mit einer Videotürstation kombinieren?

Die PL11G AP ist eine reine Audio-Gegensprechanlage und nicht für Video ausgelegt. Sie können jedoch einen separaten Videomodus installieren, der die Audiofunktion ergänzt.

Wie schließe ich mehrere Innenstationen an?

Die PL11G AP unterstützt den Parallelbetrieb mehrerer Innenstationen über ein gemeinsames Klingelsignal. Schließen Sie die weiteren Stationen parallel an die gleichen Klemmen an.

Welche Kabelquerschnitte sind zu empfehlen?

Verwenden Sie für die Stromversorgung 0,75 mm² bis 1,5 mm² und für die Klingelleitungen mindestens 0,5 mm².

Kann ich die Anlage auch ohne separates Netzteil betreiben?

Nein, die Anlage benötigt eine externe 12V DC Spannungsversorgung mit mindestens 500 mA. Der Anschluss an die Klingeldrahtspannung (AC) ist nicht ausreichend.

Wie reinige ich das Gerät?

Reinigen Sie die Oberfläche mit einem trockenen oder leicht feuchten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, um Kratzer oder Beschädigungen zu vermeiden.

Wo finde ich die Bedienungsanleitung als PDF?

Die Bedienungsanleitung steht auf der Webseite notice-facile.com unter der Kategorie Interphone zum kostenlosen Download bereit.

BEDIENUNGSANLEITUNG PL11G AP Rocom

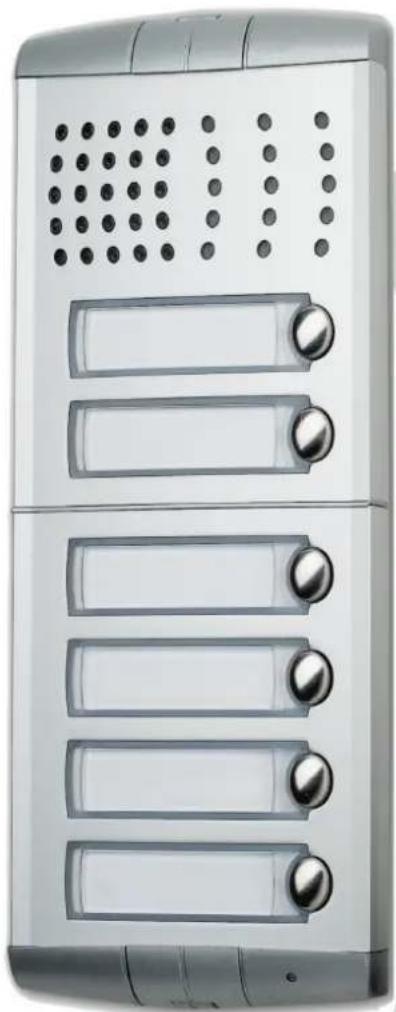

Modulare Funk-Türtelefonie

Das modulare Türtelefon DOORTELLO HOME GSM ermöglicht die Realisierung von komplett schnurlosen Türstationen. hierzu wird nur die Türtstation selbst, ein 12 Vac Klingeltrafo und eine SIM Karte benötigt. Bis 50 Klingeltasten können mit dem System verwaltet werden.

Mit dem Betätigen der Klingeltaste wird eine Verbindungen mit dem GSM Netzwerk aufgebaut und bis zu drei unterschiedlichen Rufnummern werden gewählt, sollten diese nicht antworten oder besetzt sein. Nach der Antwort können über MFV Nachwahl die 2 Steuerkontakte für die Türöffnung oder andere Funktionen aktiviert werden. Auch ist es möglich den Türöffner einfach durch Anruf der Türstation zu aktivieren. Dabei erfolgen keine Kosten da das Gerät die Türöffnung einfach durch Erkennung der CLIP aktiviert.

Weiterhin besitzt die Einheit zwei Alarmeingänge. Diese können für Alarme über SMS benutzt werden.

Alle Module, sofern notwendig, haben eine gelbe LED Beleuchtung für Namenschilder und Tasten, damit auch bei Nacht der Gesprächspartner gefunden werden kann.

Dualband GSM Sendeteil

Ein modulares System

Türlautsprechermodul

mit GSM Schnittstelle für den Anschluß von bis zu 50 Tasten. Zwei eingebaute Steuerkontakte. Mit 1,2, 4 oder ohne integrierte Klingeltasten.

99 x 100 mm (b x h)

Ruftastenmodule

Gelbe LED Namenschildbeleuchtung.

99 x 100 mm (b x h)

Sondermodule

Zutrittskontrollemodule Stand-Alone für bis zu 500 Transponderkarten/Schlüsselanhänger oder 24 Codes mit 2 Steuerkontakte. 12 ac/dc Stromversorgung. Leermodul und Infomodul mit gelber LED Beleuchtung. Alle Module 99 x 100 mm (b x h).

Unterputzgehäuse mit Rahmen

Zur UP Installation der Türstationen stehen drei Gehäuse mit Rahmen zur Verfügung.

PL71 100 x 142 x 45 mm (b x h x t)

PL72 100 x 254 x 45 mm (b x h x t)

PL73 100 x 365 x 45 mm (b x h x t)

Für die UP Gehäuse stehen auch Wasserschutzrahmen zur Verfügung.

Aufputzgehäuse mit Rahmen

Die AP Gehäuse ermöglichen die Aufputzmontage. Sie werden komplett mit einem Wetterschutzrahmen geliefert.

PL91 118 x 154 x 80 mm (b x h x t)

PL92 118 x 265 x 80 mm (b x h x t)

PL93 118 x 377 x 80 mm (b x h x t)

PL94 217 x 265 x 80 mm (b x h x t)

PL96 217 x 377 x 80 mm (b x h x t)

PL99 316 x 377 x 80 mm (b x h x t)

PL10G
Türlautsprechermodul

PL11G
Türlautsprechermodul mit 1 Klingeltaste

PL12G
Türlautsprechermodul mit 2 Klingeltasten

PL124G
Türlautsprechermodul mit 4 Klingeltasten

PL24S
4 Ruftasten

PL228S
8 Ruftasten

FC52PL
Codeschloss

FP52PL
Transponder Zutritts- kontrolle

PL20
Leermodul

PL50
Infomodul

PL71 - 73
UP Gehäuse mit Montagerahmen für 1 - 3 Module

PL91 - 93
AP Gehäuse mit Montagerahmen und Regenschutzdach für 1 - 3 Module. Weitere Gehäuse für 4,6 und 9 Module lieferbar.

Leistungsmerkmale

• Bis zu 50 Klingeltasten. Für jede Klingeltaste können bis zu drei 1- bis 16-stellige Rufnummer (1-0,+) programmiert werden
  √ Programmierung über SMS mit Administratorfunktion (CLIP Erkennung (Fernprogrammierung)
  √ Programmierung über USB Schnittstelle
  √ Programmierbare Anrufzeit vor Weiterschaltung je Rufnummer (2 bis 9999 Sekunden)
  √ Programmierbare Türöffnungszeit (2 bis 9999 Sekunden, oder Ein/Aus)
  √ Lautstärkenprogrammierung für Mikrofon und Lautsprecher
  √ 2 integrierte Kontakte über MFV Nachwahl steuerbar (Türöffnerfunktion)
  √ 2 Alarmeingänge (SMS Alarm)
  √ Programmierbare SMS Texte für Alarmeingänge
  √ Programmierbare automatische Türöffnung über CLIP (100 CLIP)
  √ Programmierbare maximale Verbindungszeit von 1 bis 999 Sekunden
  √ Programmierbare Routine-SMS (1 bis 240 Stunden)
  √ Programmierbarer Routineruf (1 bis 365 Tage)
  √ Programmierbare max. Verbindungszeit (1 bis 9999 Sekunden)
• Verwaltung von Prepaid-Karten
• Logbuch (Alarme und CLIP Funktionen)

Technischen Daten

Stromversorgung: 12-24 Vac/dc, max. 2A

Stromverbrauch: 250 mA (aktive Verbindung), 80 mA (Stand-by)

Anzeigen: Eine rote/grüne Leuchtdiode

Programmierung: über SMS oder USB

GSM: Dualband 900 (Klasse 4) und 1800 (Klasse 1)

MHz

Steuerkontakte: 12 V ac/dc, 1A max.

Schutzgrad: Ip34

Betriebstemperatur: -20° bis +50°C

Luftfeuchtigkeit: 30 bis 90% relative Luftfeuchtigkeit

Betriebssicherheit: EN60950

EMV: EN55022:2006; EN55024(1998)

GSM: ETSI EN301511

Zulassungen: R&TTE, CE

Weitere Normen: WEEE, RoHS
