BEDIENUNGSANLEITUNG Doormaster Smart 4+N Rocom
Adapter für bticino duefi li
FTZ Schnittstelle an a/b Telefonleitung
Doormaster Smart FTZ
Adapter für FTZ Schnittstelle an a/b Telefonleitung
Doormaster Smart PAL
Adapter für ELA Lautsprecheranlagen an a/b Telefonleitung
CE
Inhaltsverzeichnis
Allgemeines ....5
Beschreibung ....5
Verpackungsinhalt ....5
Leistungsmerkmale 6
Installation 6
Sicherheitshinweise 7
Anschlüsse ....7
A/B Telefonleitung (A/B, alle Varianten) ....7
C/D/E/F Steuerkontakte 3 bis 5 (C1/D1/D2/D3 bei FTZ und BT, bzw. C2/Z3/Z4/Z5 bei PAL) ....8
G/H Externe Stromversorgung (V/V') 8
1/2 Sprechweg (NF/NF', alle Varianten) 9
3/4/5 Klingeltasten (CK/K1/K2 bei FTZ und BT, nicht vorhanden bei PAL) 9
6/7/8 Steuerkontakte 1 bis 2 (C2/TS/TO bei FTZ und BT, bzw. C2/Z1/Z2 bei PAL) ....10
Programmierung ....11
Aktivierung des Programmiermoduses ....11
Töne bei der Programmierung....12
Laden der Grunddaten 13
Klingeltasten 13
Löschen der Klingeltasten 14
Automatische Anrufbeantwortung ....15
Betriebsart der Steuerkontakte ....15
Automatische Leitungstrennung nach Aktivierung eines Steuer- kontaktes ....17
Betriebsart der Klingeltasten 17
Mikrofonlautstärke ....18
Lautsprecherlautstärke ....18
Passwort 19
Kennziffern für die Steuerkontakte ....19
Maximale Belegungszeit 20
Wahlpausezeit 21
Wahlpause zwischen den Ziffern 22
Aktivierungszeit der Steuerkontakte 22
Flashzeit 23
Besetzttonerkennung 24
Ruftonerkennung 25
Anzahl der Rufe 25
Tonerkennungstolleranz 26
Dauer der Stille vor automatischer Trennung ....26
Pegeleinstellung für Töne und MFV Wahl ....27
Tontabellen 27
Bedienung 30
Anruf eines Telefons über Klingeltaste (nur FTZ und BT) ......30
Anruf zum Adapter ....30
Trennung der Verbindung 30
Kennziffern am Telefonendgerät ....31
Optische Anzeige ....31
Technische Daten 34
Kurzbedienungsanleitung Programmierung ....35
Übersicht der programmierten Werte 39
Notizen 40
Allgemeines
Der Universaladapter DOORMASTER SMART FTZ ermöglicht den Anschluß von FTZ 123 D12 Türstationen oder Verstärker von ELA Lautsprecheranlagen an eine a/b Teilnehmerschaltung der TK Anlage. Die Einheit fi ndet in einem Kunststoffge-häuse Platz. Dieses ist für die Installation auf eine DIN Hutschiene vorgesehen.
Beschreibung
Die Anschaltung zur Türstation erfolgt nach dem FTZ 123 D12 Standard, normalerweise über einen herstellerspezifi schen PVG. Hierzu stehen folgende Anschlüsse zur Verfügung: C1/D1 für den Anschluss eines Türöffners (max. 24 Vac/1 A), C1/D2 und C1/D3 für den Anschluss von zwei weiteren Türöffnern (max. 24 Vac/1 A), C2/TO Steurekontakt für Türöffnerfunktion über einen PVG Verstärker (z.B. Busanlangen u.ä.), C2/TS Steuerkontakt für die Ein-/Ausschaltung des PVGs oder der TFE, NF/NF' 2 Draht potentialfreie Sprechwegübertragung vom/zum PVG/TFE. Der DOORMASTER SMART FTZ muss mit einer max. 12 Vac/dc Spannung versorgt werden. Die Lautstärke von Lautsprecher und Mikrofon sind ab Werk eingestellt, können aber über Programmierung geändert werden. Die Lautstärke des Lautsprechers kann während der Verbindung mit den Tasten 1 und 2 ge-ändert werden. Da der Sprechweg zur Türstation galvanisch getrennt ist, können mehrere Türstationen paralell an einem DOORMASTER SMART FTZ angeschlossen werden. Ein DOORMASTER SMART FTZ kann bis zu 3 potentialfreie Klingeltasten mit unterschiedlichen Rufnummern verwalten. Für jede Klingeltaste kann eine 16stellige Rufnummer programmiert werden. Es können auch mehrere DOOR-MASTER SMART FTZ an eine TK-Anlage, oder mehrer DOORMASTER SMART FTZ an einer Türstation und mehrere TK-Anlagen angeschlossen werden, hier zu ist allerdings zu beachten das jedes einzelne Gerät eine getrennte Stromversorgung besitzt. Ein Klingeltrafo darf also max. 1 DOORMASTER SMART FTZ versorgen.

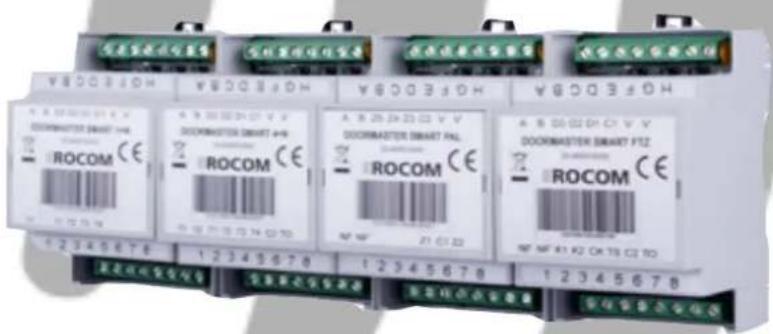

Der DOORMASTER SMART BT ist eine spezielle Version des DOORMASTER SMART FTZ optimiert für den Einsatz mit dem bticino Duefi li PVG Adapter. Diese Produkt kann nur über die Fa. Legrand bezogen werden.
Der DOOMASTER SMART PAL ist für die Anschaltung von ELA Lautsprechanlagen gedacht. Hierzu wird der NF/NF' Ausgang an einem Mikrofon oder AUX Eingang des Verstärkers angeschlossen. Der C1/Z1 Kontakt kann zur Steuerung des Verstärkers benutzt werden (Ein-/Ausschaltung). Weiterhin stehen die Kontakte C1/Z2, C2/Z3, C2/Z4 und C2/Z5 wird die optionale Auswahl von bis zu 4 verschiedenen Zonen oder das Abspielen von gespeicherten Ansagen. Die Zonenauswahl erfolgt mit der MFV
Nachwahl mit den Tasten 7 bis 0. Alternativ zu diesen ab Werk programmierten Kennziffern können auch bis zu 6stelligen Kennziffer programmiert werden um z.B. die Auslösung von Not- oder Evakuierungsansagen über ein Passwort und einem Handy zu ermöglichen. Zusätzlich zu Trennung der Verbindung über Besetzttonerkennung und MFV Nachwahl der Ziffer 3 erfolgt ab Werk auch die Trennung wenn 5 Sekunden lang keine Sprache auf der Tele-fonleitung erkannt wird. Diese Zeit ist programmierbar.
Verpackungsinhalt
Die Verpackung für den Doormaster Smart (alle Varianten) beinhaltet:
- Doormaster Smart Adapter (BT, FTZ oder PAL)
- Mehrsprachige Kurzanleitung
- Retourenanmerkungen und Fehlerbeschreibung
Leistungsmerkmale
- Programmierung über MFV-Nachwahl mit Passworteingabe
- Für jede Klingeltaste kann eine 1- bis 16-stellige Rufnummer (1-0, *, #, Flash, Pause) programmiert werden
- Abstellbare automatische Anrufbeantwortung
- Programmierbare Funktion der 5 Steuerkontakte (automatisch oder manuell)
- Programmierbare automatische Trennung nach Aktivierung der 5 Steuerkontakte
- Programmierbare Funktion der 4 Klingeltasten (mit oder ohne Neuwahl nach erneuter Tastenbetätigung)
- Programmierbare Mikrofonlautstärke
- Programmierbare Lautsprecherlautstärke
- Lautsprecherlautstärkeregelung mit MFV Nachwahl während dem Gespräch
- Programmierbares Passwort
- Programmierbare Kennziffer für Aktivierung der Steuerkontakte
- Programmierbare maximale Leitungsbelegungszeit von 30 bis 999 Sekunden
- Programmierbare Aktivierungs-, Verzögerungs- und Einschaltezeit je Steuerkontakt
- Programmierbare Tonerkennung (ein Freiton, drei Besetzttöne, vorkonfi gurierte Tontabellen)
- Programmierbare Trennung nach Stille von 1 bis 99 Sekunden
- Hochwertige sprachgesteuerte Freisprecheinrichtung
- Gesteuerte Trennung über MFV-Nachwahl
- Unterdrückung vom MFV-Eingabe von Außen
- Anschluss an analoger A/B Teilnehmerschaltung, zweiadrig
- Statusanzeige (3farbige LED)
Installation
Vor der Installation beachten Sie bitte folgende Hinweise:
- Der Doormaster Smart hat einen IP 00 Schutzgard und kann auch in geschlossenen Räumen eingesetzt werden.
- Falls Flüssigkeit in das Gerät gelangen sollte, trennen Sie sofort die angeschlossene Telefonleitung und Stromversorgung.
- Das Gerät darf nur von geschultem Fachpersonal entstört werden.
- Statische Entladungen können das Gerät beschädigen. Stellen Sie deshalb sicher, bevor Sie weiterarbeiten, dass vorhandene statische Ladungen durch entsprechende Erdung entladen wurden.
Sicherheitshinweise
Lesen Sie bitte sorgfältig diese Bedienungsanleitung bevor Sie das Gerät in Betrieb nehmen. Beachten Sie die Sicherheitshinweise. Eine Missachtung dieser Regeln könnte gegen geltendes Gesetz verstoßen oder Gefahrensituationen hervorrufen.
Bitte beachten!
Denken Sie beim Einbau des Adapters an Ihre eigene Sicherheit. Seien Sie vorsichtig und unterbrechen Sie den Strom beim Anschließen der 230 V Spannungen am externen Netzteil. Bevor Sie Kabel berühren oder anschließen, versichern Sie sich immer, dass diese spannungsfrei sind. Beachten Sie bitte, dass gemäß VDE Sicherheitzvorschirften ein Mischen zwischen Schwach- und Starkstrom verboten ist, d.h. an den Adpater dürfen Sie keine 230 V Leitungen anschliessen. Wenn Sie über die Steuerkontakte Starkstromgeräte steuern möchten, benutzen Sie immer externe Relais (z.B. 1471 siehe auch Zubehör)
Anschlüsse

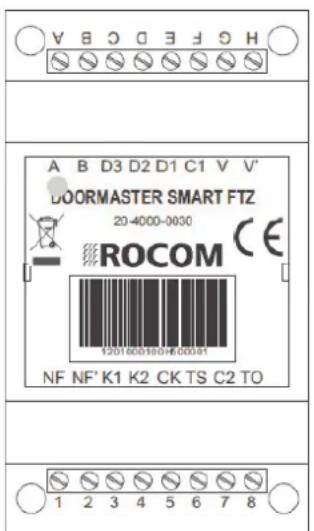

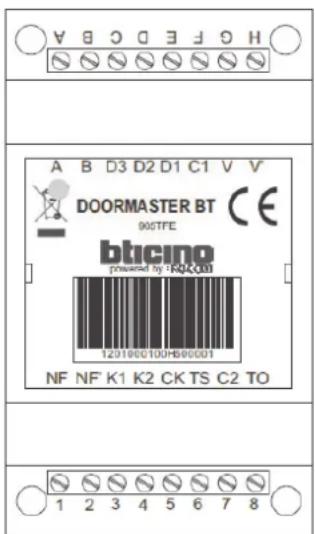

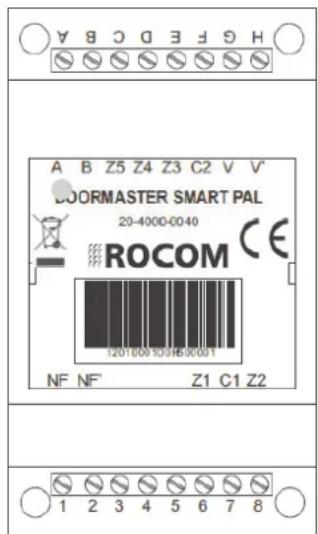

Anschlussklemmen Doortello Smart FTZ, BT und PAL
A/B Telefonleitung (A/B, alle Varianten)
Das Gerät muss für den Betrieb an eine analoge Telefonleitung angeschlossen werden. Diese wird an den Klemmen A (a) und B (b) angeschlossen. Die Telefonleitung kann ein Amtsanschluss, eine Nebenstelle oder der Ausgang eines a/b Adapters (z.B. GSM, DECT oder VoIP) sein. Der Adapter hat eine allgemeine europäische Zulassung gemäß 98/482/EG (TBR 21) für den Anschluss an das analoge öffentliche Netz. Eine Garantie für die Funktio-
nalität des Gerätes auf allen europäischen Telefonnetzen ist hiermit allerdings nicht gewährleistet. Sollten Probleme auftauchen bitten wir Sie sich mit Ihrem Lieferanten in Verbindung zu setzen.
Bitte beachten!
Der Doortello Smart Adapter besitz einen s.g. "feinen" Überspannungsschutz. Dieser ist nur wirkungsvoll wenn weitere Überspannungsschutzmaßnahmen installiert wurden.
C/D/E/F Steuerkontakte 3 bis 5 (C1/D1/D2/D3 bei FTZ und BT, bzw. C2/Z3/Z4/Z5 bei PAL)
Die Steuerkontakte dienen zur Türöffnung, bzw. zur Steuerung weiterer Einheiten (z.B. Videokameras) oder Funktionen (Zonenauswahl, Aktivierung einer Notansage).
Ab Werk werden die Steuerkontakte 3 bis 5 mit der Nachwahl der Ziffern (D1 bzw. Z3), (D2 bzw. Z4) und (D3 bzw. Z5) aktiviert. Dabei werden ab Werk bei den Versionen FTZ und BT die Kontakte für 5 Sekunden aktiviert und danach die Leitung getrennt und bei der Version PAL werden die Kontakte für die Dauer der Leitungsbelegung aktiviert. Weitere Betriebsvarianten sind möglich, wie z.B. die automatische Einschaltung bei Leitungsbelegung. Auch die Nachwahlkennziffern können programmiert werden, um z.B. eine Türöffnung über Codeeingabe vom Telefon zu ermöglichen. Weiter Informationen hierzu fi nden Sie im Abschnitt Programmierung.
Bitte beachten!
Die Steuerkontakte im Doormaster Smart sind zwar potentialfrei haben aber keine galvanische Durchschaltung da es sich um elektronische Schaltkreise handelt. Ggf. kann es vorkommen das Steuerfunktionen mit Spannungen unter 6 V nicht korrekt aktiviert werden. In diesem Fall muss ein externes Relais mit galvanische Durchschaltung installiert werden, z.B. Universalrelais 1471 (siehe auch Zubehör).
G/H Externe Stromversorgung (V/V')
Die externe AC/DC Stromversorgung darf einen Spannungsbereich von 10 bis max.12 V haben. Wir empfehlen den Einsatz von unseren Trafos PRS 210.
Zusätzlich zur Versorgung des Adapters kann diese Spannung auch zur Versorgung des Türöffners benutzt werden.
Bitte beachten!
Die Spannung DARF NICHT über 13,8Vac, bzw. 12Vdc, liegen. Eine höhere Spannung beschädigt das Gerät!
Bitte beachten!
Wenn Sie mehr als eine Einheit im gleichen Gebäude installieren müssen diese alle eine getrennte Stromversorgung haben. Wenn Sie mehrere Geräte an die
gleiche Stromversorgung anschliessen können diese beschädigt werden und die Telefonleitungen werden kurzgeschlossen!
1/2 Sprechweg (NF/NF', alle Varianten)
Dies ist der Sprechweg von und zu der FTZ Türstation, dem PVG Adapter oder dem ELA Verstärker. Die Impedanz liegt bei 600 Ohm. Der Anschluss ist galvanisch getrennt.
3/4/5 Klingeltasten (CK/K1/K2 bei FTZ und BT, nicht vorhanden bei PAL)
Ab Werk können bis zu zwei potentialfrei Klingeltasten angeschlossen werden zwischen dem gemeinsamen Anschluss CK (5) und den Einzelanschlüsse K1 (3) (erste Klingeltaste) und K2 (4) (zweite Klingeltaste). Bei Bedarf kann das Gerät um eine dritte Taste erweitert werden. Hierzu wird dann als Einzelanschluss für die dritte potentialfreie Klingeltaste die Anschlussklemme C2 (7) benutzt. Jede Klingeltaste besitzt eine dezimale Adresse von 1 bis 3. Für jede Klingeltaste kann eine 16stellige Rufnummer programmiert werden.
Bitte beachten!

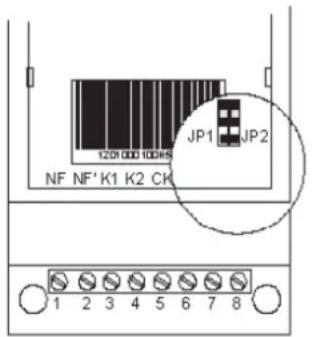

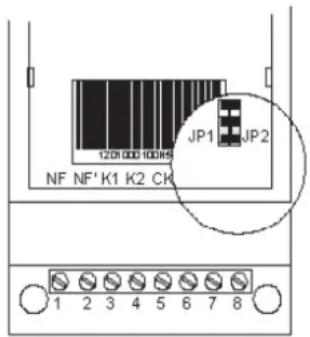

Um eine dritte Klingeltaste anzuschliessen müssen zwei Brückenstecker innerhalb des Gerätes umgesteckt werden. Hierzu müssen Sie den oberen Deckel abnehmen. Für die Brückensteckereinstellung siehe Bild unten.
Bitte beachten!
2 Klingeltasten 3 Klingeltasten
Brückenstecker Doortello Smart FTZ und BT für die dritte Klingeltaste
Bei dem Betrieb mit 3 Klingeltasten entfällt der gemeinsame Anschluss C2 (7) für die Steuerausgänge TS (6) und TO (8) da dieser als Anschlussklemme für die dritte Klingeltaste benutzt wird. In diesem Fall ist der gemeinsame Anschluss für die Steuerkontakte TS und TO die Anschlussklemme C1 (F).
6/7/8 Steuerkontakte 1 bis 2 (C2/TS/TO bei FTZ und BT, bzw. C2/Z1/Z2 bei PAL)
Die Steuerkontakte dienen zur Türöffnung, bzw. zur Steuerung weiterer Einheiten (z.B. Videokameras) oder Funktionen (Zonenauswahl, Aktivierung einer Notansage).
Ab Werk werden die Steuerkontakte 1 bis 2 mit der Nachwahl der Ziffern (TS bzw. Z1) und (TO bzw. Z2) aktiviert. Dabei werden ab Werk bei den Versionen FTZ und BT der Kontakt TS, bzw. Z1, automatisch nach der Anrufbeantwortung für die Dauer der Verbindung automatisch aktiviert. Bei der Version BT wird dieser Kontakt mit der Kennziffer für die Dauer der Verbindung manuell aktiviert. Der Kontakt TO wird bei den Versionen FTZ und PAL mit der Kennziffer für 5 Sekunden aktiviert und danach die Leitung getrennt und bei der Version PAL wird dieser Kontakt für die Dauer der Leitungsbelegung aktiviert. Weitere Betriebsvarianten sind möglich, wie z.B. die automatische Einschaltung bei Leitungsbelegung. Auch die Nachwahlkennziffern können programmiert werden, um z.B. eine Türöffnung über Codeeingabe vom Telefon zu ermöglichen. Weiter Informationen hierzu fi nden Sie im Abschnitt Programmierung.
Bitte beachten!
Die Steuerkontakte im Doormaster Smart sind zwar potentialfrei haben aber keine galvanische Durchschaltung da es sich um elektronische Schaltkreise handelt. Ggf. kann es vorkommen das Steuerfunktionen mit Spannungen unter 6V nicht korrekt aktiviert werden. In diesem Fall muss ein externes Relais mit galvanische Durchschaltung installiert werden, z.B. Universalrelais 1471 (siehe auch Zubehör).
Bitte beachten!
Die Steuerkontakte TS (6) und TO (8) haben eine maximale Lesitung von 0,5A 24Vac/dc und sind für den Anschluss an Steuereingänge von zusätzlichen PVG Adapters (z.B. für Busanlagen) gedacht. Um direkt einen elektrischen Türöffner zu steuern empfehlen wir die Benutzung der Steuerkontakte D1 bis D3.
Bitte beachten!
Bei dem Betrieb mit 3 Klingeltasten entfällt der gemeinsame Anschluss C2 (7) für die Steuerausgänge TS (6) und TO (8) da dieser als Anschlussklemme für die dritte Klingeltaste benutzt wird. In diesem Fall ist der gemeinsame Anschluss für die Steuerkontakte TS und TO die Anschlussklemme C1 (F).
Programmierung
Die gesamte Programmierung, d.h. die Einstellung der Rufummern und die Einstellung der verschiedenen Funktionen werden mit Hilfe eines Telefons mit MFV Wahl durchgeführt.
Bitte beachten!
Das Gerät besitzt zwei Speicher. Ein Arbeitsspeicher und ein Festspeicher (Flash). Während der Programmierung werden alle Betriebsdaten in den Arbeitsspeicher geschrieben. Nach der erfolgten Programmierung werden diese Daten wieder komplett in den Festspeicher übertragen. Dies erfolgt in einem
Schritt am Ende der Programmierung, nachdem Sie die 3 für die Beendigung des Programmiermoduses gedrückt haben. Darum erhalten Sie nach dem Trenncode einen Bestätigungston, das Gerät ist aber erst nach einigen Sekunden betriebsbereit. Sollte während dieser Zeit die Stromversorgung ausfallen oder die Telefonleitung getrennt werden, gehen alle programmierten Daten verloren. Beachten Sie also bei aufwendigen Programmierungen ggf. eine Zwischenspeicherung durchzuführen.
Aktivierung des Programmiermoduses
Um den Doormaster Smart zu programmieren, muss erst der Programmiermodus aktiviert werden. Das Gerät muss, bevor Sie es programmieren können, an die Telefonleitung und dem externen Netzgerät angeschlossen sein.
Nach der ersten Einschaltung der Stromversorgung, führt das Gerät eine Initialisierungsphase durch. Dabei wird der Zwischenspeicher gelöscht und die Telefonleitung geprüft. In dieser Zeit ist das Gerät noch nicht betriebsbereit. Wenn die grüne LED langsam blinkt ist das Gerät betriebsbereit.
Rufen Sie nun das Gerät mit Hilfe eines Telefons an, beachten Sie dabei das dieses auch eine für die MFV Nachwahl funtkionsfähige Wahltastatur besitzt. Das Gerät antwortet mit einem kurzen Ton und die LED leuchtet erst mal orange dann rot auf um die Sprechbereitschaft zu signalisieren.
Bitte beachten!
Es könnte sein, dass am Doormaster Smart e die automatische Anrufbeantwortung bei einer frühreren Programmierung abgeschaltet wurde.
In diesem Fall erhalten Sie nach der Anwahl des Gerätes einen Freiton ohne Antwort. Um trotzdem in den Programmiermodus zu gelangen können Sie den Anruf an der Türstation beantworten indem Sie eine beliebige Klingel-taste während dem anliegenden Ruf (LED blinkt orange) betätigen.

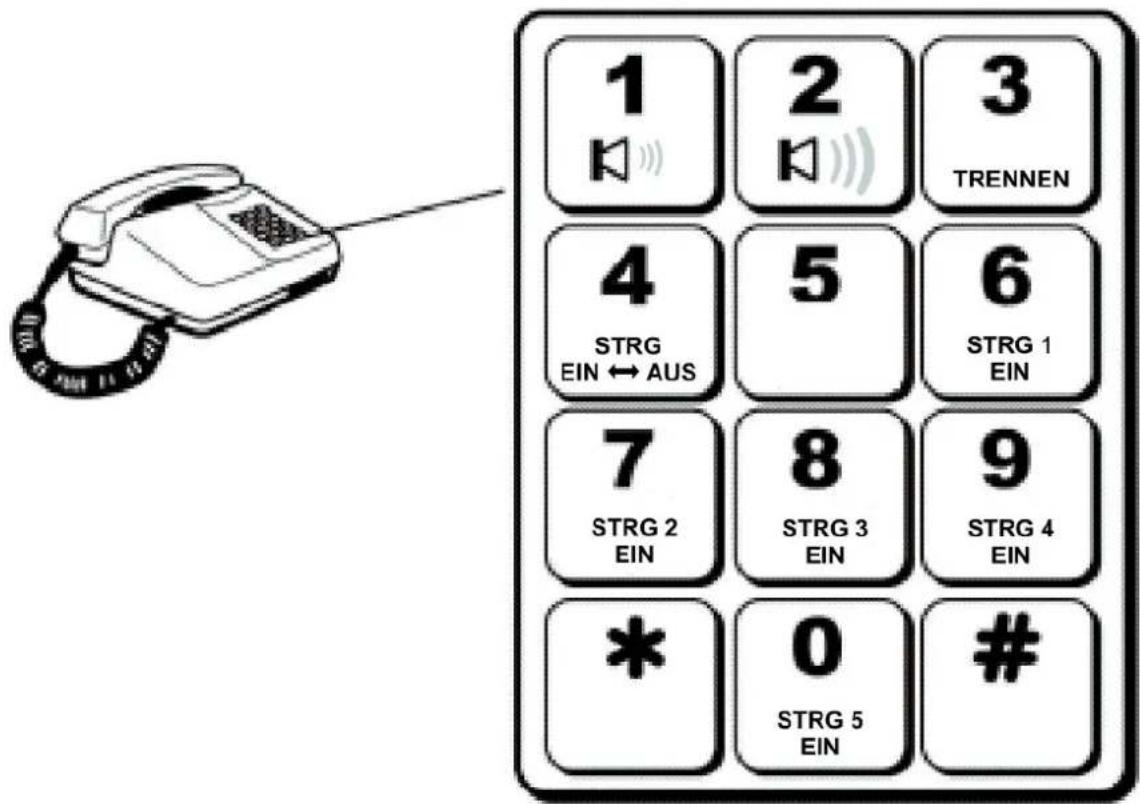

Den Programmiermodus aktivieren Sie nun mit folgender Eingabe:
Passwort (Grundeinstellung 1 2 3 4 ) OK Ton
Nun ist der Programmiermodus aktiviert. Die rote LED blinkt.
Der Programmiermodus wird beendet mit der Wahl der Ziffer 3.
Bitte beachten!
Wenn Sie nach der Programmierung den Hörer aufl egen ohne die Ziffer 3 zu wählen gehen alle bis dahin eingegebenen Daten verloren!
Bitte beachten!
Es könnte sein, dass am Doormaster Smart die Aktivierung des Programmiermoduses durch Passworteingabe in einer frührern Programmierung abgeschaltet wurde. In diesem Fall wird der Programmiermodus direkt nach der Eingabe von 📄* 📋# 📞 aktiviert.
Bitte beachten!
Das Passwort kann geändert werden. Wenn Sie nach der Passworteingabe ein NOOK Ton hören ist Ihr benutztes Passwort falsch.
Bitte beachten!
Sobald das Gerät den Anruf beantwortet wird eine Zeitsteuerung gestartet für die maximale Verbindungszeit. Diese ist ab Werk auf 60 Sekunden (30 Sekunden bei der Version PAL) eingestellt, danach trennt das Gerät automatisch die Verbindung. Alle bis dahin programmierten Daten gehen verloren. Wir empfehlen Ihnen diese Zeit zu ändern wenn Sie eine grössere Programmierung vorhaben.
Bitte beachten!
Wenn die Programmierung mit der Ziffer 3 beendet wurde werden alle programmierten Daten von einem Zwischenspeicher in einen Festwertspeicher des Gerätes übertragen. Dies dauert einige Sekunden. In dieser Zeit ist das Gerät nicht verfügbar.
Töne bei der Programmierung
Während der Programmierung werden folgende Töne eingeblendet:
Antwort Ton: 1 kurzer Ton. Wird nach der Anrufbeantwortung eingeblendet und signalisiert die Verfügbarkeit des Gerätes.
OK Ton: 3 kurze Töne. Die Eingabe ist korrekt erfolgt, die Funktion wurde aktiviert oder die Programmierdaten akzeptiert.
NOOK Ton: 6 kurze Töne: Die Eingabe ist falsch, die Funktion wurde nicht aktiviert, die programmierten Daten sind verloren.
Fehler Ton: 9 kurze Töne. Es ist ein Fehler im Speicher aufgetreten, die Daten konnten nicht gespeichert werden und sind verloren.
Laden der Grunddaten
Falls der Adapter verlegt wird, sich die Rufnummern geändert haben oder das Gerät falsch programmiert wurde, können Sie die, ab Werk vorgesehenen, Grunddaten mit folgender Eingabe neu laden:
OK Ton
Beachten Sie bitte, dass das Laden der Grunddaten alle programmierten Rufnummern und Einstellungen löscht. Wenn Sie nur eine Rufnummer ändern möchten ist die Grunddatenladung nicht empfehlenswert. Benutzen Sie hierzu die Prozedur wie im Abschnitt Löschen der Klingeltasten beschrieben.
Bitte beachten!
Die oben angegebene Eingabe sieht vor, dass das Standardpasswort
eingestellt ist. Sollten Sie ein anderes Passwort programmiert
haben müssen Sie dieses anstelle der 1 2 3 4 benutzen.
Bitte beachten!
Die Grunddaten werden erst nach der Eingabe der Ziffer 3 zur Beendigung des Programmiermoduses geladen.
Bitte beachten!
Sollte das Passwort verloren gehen ist es möglich eine Grunddatenladung mit einem Masterpasswort durchzuführen und somit die Werkeinstellung mit dem Standardpasswort wieder zu laden. Wenden Sie sich bitte an die Rocom Energie- und Kommunikationssysteme GmbH für weitere Details hierzu.
Klingeltasten
Für jede der 4 Klingeltasten (3 Klingeltasten bei den Versionen PAL und FTZ, keine Klingeltasten bei der Version PAL) ist die Programmierung einer Rufnummer mit jeweils max. 16 Stellen möglich. Die einzelnen Klingeltasten haben eine dezimale Adresse von 1 bis 4. Als Ziffern der Telefonnummern können die Ziffern 1 bis 0, sowie die Sonderzeichen *, # , die Funktionen "Flash" und eine Pause programmiert werden.
Ab Werk sind keine Rufnummern programmiert.
Um die Klingeltasten zu programmieren machen Sie folgenden Eingaben:
OK Ton {Telefonnummer} {Tastenadresse} OK Ton
Als Ziffern der Telefonnummer (max. 16 Ziffern je Telefonnummer) können folgende Werte eingegeben werden:
Ziffern: 1, 2, 3, 4, 5, 6, 7, 8, 9, 0;
Wahlfunktionen: 1, wählt das Sonderzeichen (gilt als 1 Ziffer);
# # 2 , wählt das Sonderzeichen * (gilt als 1 Ziffer);
3, macht eine Wahlpause von 2 Sekunden Dauer (Grundeinstellung) (gilt als 1 Ziffer);
# 4, sendet ein "Flash" (kurze Leitungsunterbrechung, "R" Taste) von 80 ms Dauer (Grundeinstellung) (gilt als 1 Ziffer);
Beispiel:
Die Klingeltaste 1 muss die Rufnummer 13 wählen. Da Ihre TK-Anlage eine automatische Amtsbelegung hat muss vor der Internwahl ein Flashzeichen gesendet werden. Zur sicheren Wahl wird nach dem Flash eine Pause programmiert. Eingabe:
OK Ton OK Ton
Diese Rufnummer belegt 4 Ziffern der 16 verfügbaren.
Löschen der Klingeltasten
Jede der 4 Klingeltasten kann einzeln gelöscht werden. Um die Klingeltasten zu löschen machen Sie folgenden Eingaben:
OK Ton {Tastenadresse} OK Ton
Beispiel:
Sie wollen die Klingeltaste 3 löschen. Eingabe:
OK Ton
Bitte beachten!
Wenn Sie die Klingeltaste neu programmieren möchten müssen Sie diese NICHT vorher löschen. Die neue Programmierung überschreibt automatisch die Alte.
Automatische Anrufbeantwortung
Der Doormaster Smart kann ab Werk ankommende Anrufe automatisch beantworten. Diese Funktion kann bei Bedarf abgeschaltet werden. Um die automatische Anrufbeantwortung abzuschalten machen Sie folgenden Eingaben:
OK Ton
OK Ton
Um diese Funktion wieder einzuschalten:
OK Ton
OK Ton
Bitte beachten!
Wenn die Funktion automatische Anrufbeantwortung abgeschaltet ist kann ein ankommender Ruf (z.B. um das Gerät umzuprogrammieren) immer noch mit der Betätigung einer beliebigen Klingeltaste beantwortet werden. Eine komplette Abschaltung ist nicht möglich da sonst das Gerät nur noch ab Werk umprogrammiert werden könnte.
Betriebsart der Steuerkontakte
Bei dem Doormaster Smart ist es möglich die Betriebsart eines jeden einzelnen Steuerkontaktes zu programmieren. Ab Werk sind diese je nach Version unterschiedlich eingestellt. Bei Bedarf ist es möglich diese Betriebsart zu ändern. Es stehen 5 verschiedene Betriebsarten zur Verfügung:
Steuerkontakt immer automatisch an
Der Steuerkontakt wird sofort mit der Leitungsbelegung aktiviert.
Steuerkontakt immer automatisch an aber mit Ein-/Ausschaltung 2
Der Steuerkontakt wird sofort mit der Leitungsbelegung aktiviert. Über die Nachwahl der Ziffer 4 ist es aber möglich per Hand den Steuerkontakt während dem Gespräch ein- und auszuschalten. Jede Betätigung der Taste 4 wechselt den Zustand des Steuerkontaktes. Wenn mehrere Steuerkontakte mit dieser Betriebsart programmiert wurde, änderen diese alle gleichzeitig den Zustand. Mit der Betätigung der Ziffern 6 , 7 , 8 , 9 , 0 (oder eine andere programmierte Kennziffer für die Aktivierung des Steuerkontakes) schaltet den Steuerkontakt ein, egal in welchem Zustand er sich befinet.
Steuerkontakt aus mit automatischer Aktivierung bei Anrufbeantwortung 3
Der Steuerkontakt bleibt nach der Leitungsbelegung ausgeschaltet. Sobald das Gerät eine Antwort erkennt (Spracherkennung) wird der Steuerkontakt eingeschaltet.
Über die Nachwahl der Ziffer 4 ist es aber möglich per Hand den Steuerkontakt
während dem Gespräch ein- und auszuschalten. Jede Betätigung der Taste 4 wechselt den Zustand des Steuerkontaktes. Wenn mehrere Steuerkontakte mit dieser Betriebsart programmiert wurden änderen diese alle gleichzeitig den Zustand. Mit der Betätigung der Ziffern 6, 7, 8, 9, 0 (oder eine andere programmierte Kennziffer für die Aktivierung des Steuerkontakes) schaltet den Steuerkontakt ein, egal in welchem Zustand er sich befinndet. (Grundeinstellung für Steuerkontakt 1 in der Version FTZ).
Steuerkontakt aus mit manueller Aktivierung 4
Der Steuerkontakt bleibt nach der Leitungsbelegung ausgeschaltet. Erst nach der Wahl der der Ziffern 6, 7, 8, 9, 0 (oder eine andere programmierte Kennziffer für die Aktivierung des Steuerkontakes) wird der Steuerkontakt eingeschaltet. Über die Nachwahl der Ziffer 4 ist es aber möglich per Hand den Steuerkontakt während dem Gespräch ein- und auszuschalten. Jede Betätigung der Taste 4 wechselt den Zustand des Steuerkontaktes. Wenn mehrere Steuerkontakte mit dieser Betriebsart programmiert wurde änderen diese alle gleichzeitig den Zustand. Mit der Betätigung der Ziffern 6, 7, 8, 9, 0 (oder eine andere programmierte Kennziffer für die Aktivierung des Steuerkontakes) schaltet den Steuerkontakt ein, egal in welchem Zustand er sich befi ndet. (Grundeinstellung für Steuerkontakt 4 bis 5 in der Version FTZ und Steuerkontakte 1 bis 5 in den Versionen PAL und BT).
Steuerkontakt immer aus
Der Steuerkontakt ist immer ausgeschaltet und kann nicht eingeschaltet werden. Diese Einstellung dient nur zu Testzwecken.
Um die Betriebsbart der Steuerkontakte zu programmieren machen Sie folgenden Eingabe:
OK Ton {Steuerkontaktbetriebsart} {Steuerkontaktnummer} OK Ton
Beispiel:
Sie wollen das der Steuerkontakt 4 beim Verbindungsaufbau ausgeschaltet ist und sich nur nach der Anrufbeantwortung automatisch aktiviert. Eingabe:
OK Ton
Automatische Leitungstrennung nach Aktivierung eines Steuerkontaktes
Je nach Grundeinstellung ab Werk trennt der Doormaster Smart automatisch die Verbindung wenn einer der Steuerkontakte aktiviert wurde. In den Versionen FTZ und BT wird die Verbindung nach Aktivierung der Steuerkontake 2 bis 5 getrennt. Die Aktivierung des Steuerkontaktes 1 trennt die Verbindung in den Versionen FTZ und BT nicht. In der Version PAL wird bei der Aktivierung der Steuerkontakte 1 bis 5 nie die Verbindung getrennt. Diese Funktion kann bei Bedarf, z.B. wenn mehrmals der Steuerkontakt bei einem Gespräch betätigt werden soll, umprogrammiert werden. Die automatische Trennung nach Aktivierung der Steuerkontaktes kann je Kontakt eingestellt werden. Um die automatische Trennung nach Steuerkontaktaktivierung abzuschalten machen Sie folgenden Eingaben:
OK Ton
{Steuerkontaktnummer} OK Ton
Um diese Funktion wieder einzuschalten:
OK Ton
{Steuerkontaktnummer} OK Ton
Betriebsart der Klingeltasten
Bei dem Doormaster Smart ist es möglich die Betriebsart der einzelnen Klingel-tasten zu programmieren. Ab Werk sind diese je nach Version unterschiedlich eingestellt. Bei Bedarf ist es möglich diese Betriebsart zu ändern. Es stehen 4 verschiedene Betriebsarten zur Verfügung:
Einmalige Klingeltastenbetätigung bis zur Leitungstrennung
Mit dem Betätigen der Klingeltaste wird die Leitung belegt und die dazugehörige Rufnummer gewählt. Eine weitere Betätigung der gleichen oder einer anderen Klingeltaste bewirkt keine Zustandsänderung. Nur nachdem die Telefonleitung wieder freigeschaltet wird kann erneut eine Klingeltaste betätigt werden.
Mehrmalige Klingeltastenbetätigung möglich 2
Mit dem Betätigen der Klingeltaste wird die Leitung belegt und die dazugehörige Rufnummer gewählt. Eine weitere Betätigung einer anderen Klingeltaste bewirkt, dass die Verbindung getrennt wird und erneut einen Rufaufbau eingeleitet wird.
Mehrmalige Klingeltastenbetätigung bis zur Anrufbeantwortung möglich 3
Mit dem Betätigen der Klingeltaste wird die Leitung belegt und die dazugehörige Rufnummer gewählt. Eine weitere Betätigung einer anderen Klingeltaste bewirkt, dass die Verbindung getrennt wird und erneut einen Rufaufbau eingeleitet wird. Dies ist aber nur bis zur Erkennung einer Anrufbeantwortung möglich. Danach kann nur, nachdem die Telefonleitung wieder freigeschaltet wird, erneut eine Klingeltaste betätigt werden. (Grundeinstellung für die Versionen FTZ und BT für alle Klingelta-sten).
Klingeltaste deaktiviert 0
Die Klingeltaste ist deaktiviert. (Grundeinstellung für Version PAL für alle Klingelta-sten)
Um die Betriesbart der Klingeltasten zu programmieren machen Sie folgenden Eingaben:
OK Ton OK Ton {Klingeltastenbetriebsart} {Klingeltastenadresse}
Beispiel:
Sie wollen das die Klingeltaste 2 deaktiviert wird. Eingabe:
OK Ton 2 OK Ton
Mikrofonlautstärke
Hiermit ist es möglich die Mikrofonlautstärke zu programmieren. Die Mikrofonlautstärke kann nur über diese Programmierung geändert werden. Ab Werk ist für alle Versionen, ausser PAL, dieser Wert auf 16. Für die Version PAL ist dieser Wert auf 01 eingestellt. Es können Werte von 01 bis 16 programmiert werden. Um die Mikrofonlautstärke einzustellen machen Sie folgenden Eingaben:
OK Ton 9 {Mikrofonlautstärke} OK Ton
Sie wollen das die Mikrofonlauststärke halbieren. Eingabe:
* # 3 OK Ton # 9 0 8 OK Ton
Lautsprecherlautstärke
Hiermit ist es möglich die Lautsprecherlautstärke die am Anfang von jeder Verbindung eingestellt wird zu programmieren. Während der Sprechverbindung ist es möglich diese Lautstärke mit den Tasten 1 und 2 zu verändern. Die Taste 1 verringert die Lautstärke, die Taste 2 erhöht diese. Bei jedem neuen Verbindungsaufbau wird aber die programmierte Lautstärke wieder eingestellt. Ab Werk ist für alle Versionen, ausser PAL, dieser Wert auf 05. Für die Version PAL ist dieser Wert auf 08 eingestellt. Es können Werte von 01 bis 16 programmiert werden. Um die Lautsprecherlautstärke einzustellen machen Sie folgenden Eingaben:
OK Ton # 0 {Lautsprecherlautstärke} OK Ton
Sie wollen, dass die Lautsprecherlauststärke den maximalen Wert hat. Eingabe:
Die Aktivierung des Programmiermoduses wird durch die Eingabe eines Passwortes geschützt. Dieses hat ab Werk den Grundwert 1 2 3 4. Es ist möglich diesen Wert zu ändern, bzw. die Abfrage des Passwortes zu unterdrücken. Um das Programmierpasswort zu ändern machen Sie folgenden Eingaben:
Es können Werte von 0 0 0 0 bis 9 9 9 9 eingegeben werden.
Um die Passwortabfrage bei der Aktivierung des Programmiermoduses abzuschalten machen Sie folgende Eingabe:
OK Ton OK Ton
Beispiel:
Sie möchten das Passwort auf den Wert "5678" ändern. Eingabe:
OK Ton
Bitte beachten!
Sollte das Passwort verloren gehen, ist es möglich eine Grunddatenladung mit Hilfe eines Masterpasswortes durchzuführen und somit die Werkeinstellung mit dem Standardpasswort wieder zu laden. Wenden Sie sich bitte an die Rocom Energie- und Kommunikationssysteme GmbH für weitere Details hierzu.
Kennziffern für die Steuerkontakte
Die fünf Steuerkontakt können ab Werk mit den MFV Kennziffern 6, 7, 8, 9, 0 aktiviert werden. Diese Kennziffern können geändert werden. Um die Kennzifern für die Steuerkontakte zu ändern machen Sie folgenden Eingaben:
OK Ton {Kennziffer} {Steuerkontakt Nr.} OK Ton
Es können, als Kennziffer, die Werte von 6 bis 9 9 9 9 9 9 eingegeben werden.
Als Steuerkontakt Nr. können die Werte 1 (Steuerkontakt 1) bis 5 (Steuerkontakt 5) eingegeben werden.
Um eine Kennziffer zu löschen wird kein Wert zwischen den Eingaben # 2 und eingegeben.
Beispiel:
■ Sie möchten den Steuerkontakt 2 über die Eingabe der Kennziffer "602" aktivieren. Eingabe:
OK Ton
Bitte beachten!
Das Gerät prüft bei der Eingabe der Kennziffer ob diese nicht schon vergeben wurde. Wenn Sie also nach der Eingabe der neuen Kennziffer, einen NOOK Ton erhalten prüfen Sie ob die Kennziffer schon vergeben wurde. Es können nur
Kennziffern die mit den Ziffern 6, 7, 8, 9 und 0 anfangen eingegeben werden. Wenn die Kennziffer einstellig ist können keine weiteren Kennziffern die mit der gleichen Ziffer anfangen programmiert werden (z.B. können Sie "61" und "62" programieren, aber nicht "6" und "61"). Wenn Sie also das o.g. Beispiel programmieren möchten müssen Sie zuvor die Kennziffer "6" für den Steuerkontakt 1 löschen oder ebenfalls auf eine dreistellige Kennziffer (z.B. "601") ändern.
Sie möchten die Kennziffer für den Steuerkontakt 1 löschen. Eingabe:
OK Ton 2 1 OK Ton
Maximale Belegungszeit
Die Doomaster Smart Adapter besitzten eine Zeitschaltuhr die die maximale Belegungszeit überwacht. Diese wird automatisch nach der Leitungsbelegung aktiviert und trennt automatisch die Verbindung nach Ablauf der programmierten Zeit.
Ab Werk ist die maximale Verbindungszeit für alle Versionen, ausser PAL, auf 60 Sekunden eingestellt. Für die Version PAL ist die maximale Verbindungszeit auf 30 Sekunden eingestellt. Diese kann geändert oder auch abgeschaltet werden. Um die maximale Verbindungszeit zu ändern machen Sie folgenden Eingaben:
OK Ton {Maximale Verbindungszeit in s} OK Ton
Es können Werte von 0 3 0 bis 9 9 9 eingegeben werden. Die Eingabe von 0 0 0 deaktiviert die Zeitsteuerung.
Beispiel:
Sie möchten die maximale Verbindungszeit auf 2 Minuten verlängern. Eingabe:
OK Ton
Bitte beachten!
Diese Zeitsteuerung dient zur Sicherheit des Gerätes. Wenn bei einigen Verbindungen (z.B. VoIP) nach dem Aufl egen des Telefonhörers kein Besetztton gesendet wird sichert diese Zeitsteuerung auf jeden Fall die Trennung der Verbindung. Wenn diese abgeschaltet wird geht diese Sicherung verloren. Bei Verbindungsfehler kann es dann vorkommen das die Einrichtung blockiert wird und die Leitung nicht mehr trennt. Abhilfe hierzu ist dann nur die Trennung von Telefonleitung und Stromversorung um das Gerät zurückzusetzen.
Bitte beachten!
Eine Verbindungszeit unter 30 Sekunden ist nicht möglich da sonst eine Umprogrammierung des Gerätes auf z.B. eine länger Verbindungszeit nicht mehr gewährleistet werden kann.
Wahlpausezeit
Bei der Programmierung der Rufnummern für die Klingeltasten und Kurzwahlziele kann auch eine Wahlpause mit den Kennzeichen ## programmiert werden. Diese hat ab Werk eine Dauer von 2 Sekunden, kann aber verlängert oder verkürzt werden. Um die Pausezeit zu ändern machen Sie folgenden Eingaben:
OK Ton # 2 {Wahlpausedauer in s} OK Ton
Es können Werte von 1 bis 9 eingegeben werden. Die Eingabe einer 0 deaktiviert die Wahlpause.
Beispiel:
Sie möchten die Wahlpausezeit auf 5 Sekunden verlängern. Eingabe:
* # 7 OK Ton # 2 5 OK Ton
Wahlpause zwischen den Ziffern
Wenn der Doormaster Smart die programmierten Rufnummern wählt setzt sie automatisch zwischen den Ziffern eine Wahlpause mit einem Wert, ab Werk, von 150 ms. Um die Wahlpausezeit zwischen den Ziffern zu ändern machen Sie folgenden Eingaben:
OK Ton # 3 {Wahlpause zwischen den Ziffern in ms} OK Ton
Es können Werte von 100 bis 999 eingegeben werden.
Beispiel:
Sie möchten die Wahlpausezeit zwischen den Ziffern auf 300
Millisekunden verlängern. Eingabe:
OK Ton 7
Bitte beachten!
Der hier programmierte Wert sollte nur geändert werden wenn z.B. Probleme bei Wahl, wie Falschwahl, bei der angeschlossenen TK-Anlage oder Adapter auftreten.
Aktivierungszeit der Steuerkontakte
Beim Doormaster Smart Adapter können für jeden Steuerkontakt drei verschiedene Aktivierungszeiten eingestellt werden. Diese haben ab Werk je nach Variante unterschiedliche Grundwerte die geändert werden können. Der erste Wert ist die Aktivierungszeit der Steuerkontakte. Bei den Versionen FTZ und BT werden alle Kontakte, ausser dem Steuerkontakt 1, 5 Sekunden lang aktiviert. Der Steuerkontakt 1 wird bei den Versionen FTZ und BT so lange eingeschaltet bis die Telefonleitung wieder getrennt wird. Bei der Version PAL werden alle Steuerkontakte so lange aktiviert bis die Telefonleitung wieder getrennt wird. Der zweite einstellbare Wert ist die Verzögerungszeit zwischen Deaktivierung des Steuerkontaktes und der Trennung der Telefonleitung. Wenn hier ein Wert programmiert wird, wird die Telefonleitung erst verzögert zur Trennaufforderung abgeschaltet. Zum Beispiel wenn diese Zeit auf 3 Sekunden programmiert wird schaltet das Gerät bei der Erkennung einer Trennaufforderung (Besetzton, Kennziffer ^3 , Zeitablauf, usw.) erst den, oder die Steuer-
kontakte aus und trennt dann erst mit 3 Sekunden Verzögerung die Telefonleitung. Wenn hier kein Wert programmiert wurde erfolgt die Abschaltung der Steuerkontake und die Trennung der Telefonleitung gleichzeitig. Bei allen Varianten, ausser PAL, ist dieser Wert auf 00, ab Werk, programmiert. Bei der Version PAL ist eine Leitungstrennungsverzögerung von 03 Sekunden vorgesehen. Die dritte Einstellung ist die Verzögerung zwischen Aktivierungaufforderung der Steuerkontaktes und dessen effektive Einschaltung. Dieser Wert ist bei allen Varianten ab Werk auf 00 programmiert. Weiterhin ist es möglich die Kontakte so zu programmieren, dass diese zusammen mit der Leitungsbelegung automatisch aktivert werden und am Ende der Verbindung wieder geöffnet werden. Um die Aktivierungszeiten der Steuerkontakte zu ändern machen Sie folgenden Eingaben:
OK Ton {Aktivierungszeit in s} {Leitungstrennungsverzögerungszeit in s} {Aktivierungsverzögerungszeit in s} {Steuerkontakt Nr.} OK Ton
Es können Werte von 0 0 bis 9 8 eingegeben werden. Die Eingabe von 9 9 als Aktivierungszeit aktiviert die Funktion "automatische Aktivierung mit Leitungsbelegung". Die Eingabe von 0 0 deaktiviert den Steuerkontakt.
Als Steuerkontakt Nr. können die Werte 1 (Steuerkontakt 1) bis 5 (Steuerkontakt 5) eingegeben werden.
Beispiel:
Sie möchten den Steuerkontakt 2 automatisch mit der Leitungsbelegung aktivieren (z.B. um eine Videokamera einzuschalten), diese sollte sich aber 5 Sekunden nach der Betätigung der Klingeltaste einschalten. Eingabe:
OK Ton OK Ton
Flashzeit
Bei der Programmierung der Rufnummern für die Klingeltasten oder Kurzwahlziele kann auch ein Flashzeichen mit den Kennzeichen # # 4 programmiert werden. Dieses hat ab Werk eine Dauer von 80 Millisekunden, kann aber verlängert oder verkürzt werden. Um die Flashzeit zu ändern machen Sie folgenden Eingaben:
OK Ton # 9 {Flashdauer in Millisekunden} OK Ton
Es können Werte von 0 0 1 bis 1 0 0 eingegeben werden. Die Eingabe
einer 000 deaktiviert die Flashfunktion.
Beispiel:
Sie möchten die Flashzeit auf 100 ms verlängern. Eingabe:
OK Ton
Besetzttonerkennung
Der Doormaster Smart Adapter kann einen Besetzton erkennen um die Verbindung am Ende eines Gespräches automatisch zu beenden. Ab Werk kann das Gerät drei unterschiedliche Besetzttöne gleichzeitig erkennen: Standard Besetzton 500/500, TK Besetzton 200/400 und Spezial Besetzton 220/220. Diese Töne können bei Bedarf umprogrammiert werden. Um die Besetztonerkennung zu ändern machen Sie folgenden Eingaben:
OK Ton {Dauer Besetztton 1 in ms x 10} OK Ton {Pause Besetztton 1 in ms x 10} OK Ton {Anzahl der Töne vor der Trennung} OK Ton
OK Ton 2 {Dauer Besetztton 2 in ms x 10} OK Ton {Pause Besetztton 1 in ms x 10} OK Ton {Anzahl der Töne vor der Trennung} OK Ton
OK Ton 3 {Dauer Besetztton 3 in ms x 10} OK Ton {Pause Besetztton 1 in ms x 10} OK Ton {Anzahl der Töne vor der Trennung} OK Ton
Bei der Dauer und der Pause können Werte von 0 bis 9 9 eingegeben werden. Bei der Anzahl der Töne vor der Trennung können Werte von 1 bis 9 eingeben werden.
Beispiel:
Es soll die Erkennung eines Besetztones mit einer Dauer von 200 ms (20 x 10) und einer Pause mit 200 ms programmiert werden, die Trennung soll nach drei Tönen erfolgen. Eingabe
OK Ton 1 2 0 OK Ton 2 0 OK Ton 3 OK Ton
Bitte beachten!
Die Anzahl der Töne vor der Trennung dürfen keinen zu kleinen Wert haben. Wenn der Wert zu klein ist kann es durchaus vorkommen, dass ein Gespräch als Beseztton erkannt wird und das Gerät die Verbindung trennt. Wir empfehlen
keinen Wert unter 3 einzugeben.
Ruftonerkennung
Um die Anzahl der Rufe zu zählen muss der Doormaster Smart Adapter den Rufton richtig erkennen. Ab Werk kann das Gerät den Standard Rufton 1000/4000 erkennen. Dieser Ton kann bei Bedarf umprogrammiert werden. Um die Ruftonerkennung zu ändern machen Sie folgenden Eingaben:
Bei der Dauer 1-2 und der Pause 1-2 können Werte von 0,0,0 bis 9,9,9 eingegeben werden.
Beispiel:
Es soll die Erkennung eines Doppelruftones mit einer Dauer von 250 ms (25 x 10), einer Pause mit 500 ms (50 x 10), einer Dauer von 250 ms (25 x 10) und einer Pause von 4000 ms (400 x 10) programmiert werden. Eingabe:
OK Ton OK Ton OK Ton OK Ton OK Ton OK Ton OK Ton OK Ton OK Ton OK Ton
Bitte beachten!
Wenn einfache Ruftöne programmiert werden sollen, werden nur die Werte Dauer 1 und Pause 2 eingegeben. Die Werte Pause 1 und Dauer 2 müssen den Wert 000 erhalten.
Anzahl der Rufe
Das Gerät kann bei einem Anruf zu einem Telefon das nicht antwortet die Verbindung nach einer programmierten Anzahl von Anrufe automatisch trennen. Ab Werk erfolgt die Trennung nach 7 Ruftönen. Um die Anzahl der Rufe zu ändern machen Sie folgenden Eingaben:
OK Ton 5 {Anzahl der Rufe} OK Ton
Es können Werte von 0 2 bis 9 9 eingegeben werden.
Beispiel:
Wenn eine Nebenstelle gerufen wird und diese nicht innerhalb von 18 Rufen antwortet, muss die Verbindung getrennt werden. Eingabe:
OK Ton
Bitte beachten!
Das Gerät erkennt die empfangenen Töne und nicht die effektiven Rufe an der gewählten Nebenstelle. Einige TK-Anlagen senden einen Rufton der nicht genau mit den Rufen zu den Telefonen übereinstimmt.
Bitte beachten!
Die Anzahl der Ruftöne wird durch die maximale Verbindungszeit beschränkt. Möchten Sie also eine erhöhte Anzahl von Anrufe erreichen (z.B. bei einer Rufweiterschaltung) müssen Sie auch ggf. die maxiamle Verbindungszeit ändern.
Tonerkennungstolleranz
Bei sehr kleinen Telefonanlagen werden teilweise die Töne über den Prozessor, also über Software, generiert. Das führt dazu, dass bei höherer Prozessorlast, z.B. wenn intern ein Ruf aufgebaut und gleichzeitig ein externer ISDN Anruf hergestellt wird, die Dauer der Töne schwanken kann. Die Ruf- und Besetzttöne erkennt das Gerät von Haus aus mit einer Tolleranz von 10%. Dieser Wert kann bei Bedarf geändert werden. Um die Tonerkennungstolleranz zu ändern machen Sie folgenden Eingaben:
OK Ton 6 {Tolleranz in %} OK Ton
Es können Werte von 0 1 bis 9 9 eingegeben werden.
Beispiel:
Sie wollen die Tonerkennungstolleranz auf 25% erhöhen. Eingabe:
OK Ton
Dauer der Stille vor automatischer Trennung
Der Doormaster Smart Adapter kann zusätzlich zu der Besetzttonerkennung, die Wahl der Ziffer 3 und den Zeitablauf, auch bei der Erkennung einer andauerden Stille auf der Telefonleitung die Verbindung trennen. Dies kann ganz nützlich bei Telefonleitungen die keinen Besetztton senden (z.B. einige VoIP Adapter) oder bei dem Einsatz mit ELA Anlagen sein. Diese Funktion ist bei allen Varianten, ausser PAL, ausgeschaltet. Die Version PAL trennt automatisch die Verbindung wenn die Stille mehr als 5 Sekunden andauert. Um die Dauer der Stille vor der automatischen Trennung zu ändern machen Sie folgenden Eingaben:
OK Ton {Dauer der Stille in s} OK Ton
Es können Werte von 01 bis 99 eingegeben werden. Die Eingabe des Wertes 00 deaktiviert diese Funktion.
Beispiel:
Sie wollen, dass die Verbindung automatisch getrennt wird wenn auf der Telefonleitung für mehr als 10 Sekunden Stille herrscht. Eingabe:
OK Ton
Pegeleinstellung für Töne und MFV Wahl
Bei einigen Telefonanlagen könnte es notwendig sein den Pegel der zu erkennenden Töne oder der gesendeten MFV Wahl zu ändern. Diese sind ab Werk für alle Varianten optimal eingestellt, Töne auf den Wert 6 und MFV Wahl auf den Wert 3. Um die Pegel der Töne und der MFV Wahl zu ändern machen Sie folgenden Eingaben:
OK Ton {Pegel Töne} {Pegel MFV} OK Ton
Es können Werte von 0 bis 9 eingegeben werden.
Beispiel:
Sie wollen den Tonpegel reduzieren ohne die MFV Wahl zu ändern. Eingabe:
OK Ton
Tontabellen
Um die Programmierung der Töne zu vereinfachen sind 30 vorgefertigte Tontabelen im Gerät verfügbar. Wenn eine Tabelle geladen wird werden alle vorgegebenen Besetztöne und der Rufton eingestellt. Eine einzelne Programmierung ist nicht notwendig. Ab Werk ist die Tabelle 01 gelanden (Grundeinstellung). Um die Tontabelle zu ändern machen Sie folgenden Eingaben:
OK Ton 9 {Tabellennummer} OK Ton
Es können Werte von 0 1 bis 3 0 eingegeben werden.
Beispiel:
Sie möchten die Tontabelle 11 (Panasonic TK-Anlagen) laden. Eingabe:
OK Ton
Folgende Tabellen sind z.Zt. im System vorhanden:
Tabelle 01 Amt Deutschland, Italien, Norwegen, Mexiko, Polen, Luxenburg
Besetztton 1: 50/50
Besetztton 2: 25/25
Besetztton 3: 22/22
Rufton: 1000/4000
Tabelle 02 Amt Schweden, Dänemark, Island, Portugal
Besetztton 1: 25/25
Besetztton 2: 50/50
Besetztton 3: 20/40
Rufton: 1000/5000
Tabelle 0 3 Amt Österreich, Finnland, Griechenland, Ungarn
Besetztton 1: 30/30
Besetztton 2: 20/20
Besetztton 3: 50/50
Rufton: 1000/5000
Tabelle 0 4 Amt Vereingtes Königreich, Australien
Besetztton 1: 38/38
Besetztton 2: 35/25
Besetztton 3: 50/50
Rufton: 400/200/400/2000
Tabelle 0 5 Amt Spanien, Frankreich
Besetztton 1: 20/20
Besetztton 2: 50/50
Besetztton 3: 00/00
Rufton: 1500/3200
Tabelle 0 6 Amt Singapur
Besetztton 1: 75/75
Besetztton 2: 50/50
Besetztton 3: 20/40
Rufton: 1000/4000
Tabelle 0 7 Amt Belgien
Besetztton 1: 50/50
Besetztton 2: 20/20
Besetztton 3: 00/00
Rufton: 1000/3000
Tabelle 0 8 Amt Tschechische Republik
Besetztton 1: 33/33
Besetztton 2: 16/16
Besetztton 3: 00/00
Rufton: 1000/4000
Tabelle 0 9 Amt USA, Canada, Irland, Turkei
Besetztton 1: 50/50
Besetztton 2: 25/25
Besetztton 3: 20/20
Rufton: 2000/4000
Tabelle 10 TK-Anlagen Agfeo
Besetztton 1: 20/40
Besetztton 2: 50/50
Besetztton 3: 00/00
Rufton: 400/2000
Tabelle 1 1 TK-Anlagen Panasonic
Besetztton 1: 20/20
Besetztton 2: 25/25
Besetztton 3: 10/10
Rufton: 500/250/500/2800
Tabelle 12 TK-Anlagen Siemens
Besetztton 1: 53/53
Besetztton 2: 16/44
Besetztton 3: 00/00
Rufton: 1000/4000
Tabelle 1 3 TK-Anlagen Deutsche Telekom T-Com
Besetztton 1: 25/25
Besetztton 2: 50/50
Besetztton 3: 00/00
Rufton: 1000/4000
Tabelle 1 4 TK-Anlagen Avaya Tenovis
Besetztton 1: 16/48
Besetztton 2: 50/50
Besetztton 3: 00/00
Rufton: 1000/4000
Tabelle 1 5 TK-Anlagen Auerswald
Besetztton 1: 23/23
Besetztton 2: 50/50
Besetztton 3: 00/00
Rufton: 1000/4000
Tabelle 1 6 TK-Anlagen Gesko
Besetztton 1: 50/50
Besetztton 2: 00/00
Besetztton 3: 00/00
Rufton: 500/2000
Bitte beachten!
Alle weiteren Tabellen enthalten keine Töne.
Bedienung
Die unten beschriebenen Betriebsanweisungen beziehen sich auf die, in der Grund-einstellung, vorgesehene Funktionalität. Durch eine entsprechende Umprogrammierung kann sich der Doormaster Smart auch etwas anders verhalten.
Anruf eines Telefons über Klingeltaste (nur FTZ und BT)
An der Türstation die Klingeltaste betätigen. Die gespeichert Rufnummer wird gewählt. Wenn der gerufene Teilnehmer antwortet kann nun ein Gespräch geführt werden.
Anruf zum Adapter
Der Adapter kann jeder Zeit angerufen werden. Nach der automatischen Anrufbeantwortung ist eine Sprechverbindung oder die Aktivierung des Programmiermoduses durch Eingabe eines Passwortes möglich.
Bitte beachten!
Der Programmiermodus kann nur innerhalb von 5 Sekunden nach der Anrufbeantwortung aktiviert werden.
Trennung der Verbindung
Die Verbindung wird beendet wenn:
- Der gerufene Teilnehmer nicht innerhalb von 7 Ruftönen antwortet;
- Der gerufene Teilnehmer besetzt ist;
- Der gerufene Teilnehmer einen Steuerkontakt aktiviert (nur FTZ und BT);
- Der gerufene Teilnehmer die Verbindung mit der Wahl der Kennziffer beendet;
- Der gerufene Teilnehmer aufl egt und ein Beseztton erkannt wird;
- Die programmierte Verbindungszeit abgelaufen ist;
- Auf der Leitung für 5 Sekunden Dauer Stille erkannt (nur PAL).
Kennziffern am Telefonendgerät
Optische Anzeige
| Anzeigeart Information | |
| Blinkt grün langsam Ruhezustand, Stromversorgung vorhanden | |
| Rot an | Leitungsbelegung und Wahl der gespeicherten Rufnummer |
| Aus Leitung belegt, erster Ton wurde erkannt | |
| Blinkt grün | Ein Rufton wurde erkannt (blinkt mit dem Tonrhythmus) |
| Blinkt rot | Ein Besetzton wurde erkannt (blinkt mit dem Tonrhythmus) |
| Blinkt orange MFV Ton erkannt (blinkt mit dem Tonrhyhtmus) | |
| Blinkt orange langsam | Rufspannung wurde erkannt (blinkt mit dem Rufrhythmus) |
| Blinkt rot langsam Programmiermodus eingeleitet | |
Fehlersuche
Der Adapter kann nicht programmiert werden
- Prüfen Sie ob das Passwort korrekt eingegeben wurde.
- Ggf. wurde die automatische Anrufbeantwortung abgeschaltet. Sie müssen dann mit einer Tastenbetätigung den Anruf an der Türstation manuell beantworten.
- Die MFV Töne die Sie senden haben eine zu hohen Pegel, versuchen Sie die Türstation über einen externen Anruf zu programmieren.
Der Adapter wählt nicht
- Prüfen Sie ob die Telefonleitung korrekt angeschlossen ist.
- Prüfen Sie ob die Leerlaufspannung auf der Telefonleitung zwischen 20 und 60 Vdc liegt.
- Prüfen Sie ob die benutzte Klingeltaste die korrekte Adresse besitzt.
Nach Anschluss der Telefonleitung belegt das Gerät diese ständig
- Prüfen Sie ob eine Klingeltaste ggf. kurzgeschlossen ist.
- Prüfen Sie ob die Leerlaufspannung auf der Telefonleitung zwischen 20 und 60 Vdc liegt.
- Trennen Sie Telefonleitung und Stromversorgung und initialisieren Sie das Gerät erneut.
Bei einem Verbindungsaufbau ist ein lauter Rückkopplungston zu hören
- Prüfen Sie die Lautstärkeeinstellung für Lautsprecher und Mikrofon.
Der Türöffner wird nicht aktiviert
- Prüfen Sie ob dieser korrekt mit dem Steuerkontakt und der Stromversorgung angeschlossen ist. Wenn Sie die Anschlussklemmen des Steuerkontaktes kurzschliessen muss sich der Türöffner aktivieren.
- Prüfen Sie ob der Steuerkontakt mit min. 6Vac/dc versorgt ist. Spannungen unter diesem Wert werden nicht durchgeschaltet. Wenn Sie eine Spannung unter diesem Wert haben (z.B. TTL Steuereung) müssen Sie ein externes Relais benutzen (z.B. 1471).
- Prüfen Sie ob der Türöffnercode korrekt programmiert wurde.
- Der Steuerkontakt kann nur aktiviert werden wenn ein Anruf korrekt beantwortet wurde (die rote LED muss ständig leuchten), bzw. wenn das Mikrofon eingeschaltet ist.
Technische Unterstützung
Benutzen Sie die, auf der letzten Seite angegeben, Telefon- und Faxnummern, sowie E-Mail Adressen für weitere technische Unterstützung.
Technische Daten
Stromversorgung: 8 bis 12 Vac, 10 bis 12 Vdc (MAXIMAL), max. 150 mA
Stromverbrauch
auf der Telefonleitung: ca. 15 μA (Stand-By)
18-60 mA (nominell)
Anzeigen: Eine dreifarbige Leuchtdiode
Sprachsteuerung: Sprachgesteuertes Gegensprechen (Halbduplex)
Wahl: MFV
Erkennbare MFV Töne: min. 50 ms Dauer
Erkennbare Besetzttöne: 350 - 480 Hz programmierbar
Erkennbare Ruftöne: 350 - 480 Hz programmierbar
Leitungsimpedanz: 600 Ohm einstellbar
Programmierung: über Telefon mit MFV Nachwahl
Anrufbeantwortung: Automatisch oder manuell (programmierbar)
Erkennbare
Rufspannung: 24 bis 90 Vac (mit oder ohne dc Überlagerung), 25 bis 50 Hz
Leistung der integrierten
Steuerkontakten: 24 V ac/dc, 1 A max. (0,5 A für Steuerkontakte 1 und 2)
Gehäuse: ABS Kunststoffgehäuse
Schutzgrad: IP 00
Abmessungen HxBxT: 90 x 50 x 58 mm
Gewicht: 98 Gramm
Betriebstemperatur: 0° bis +40°C
Luftfeuchtigkeit: 30 bis 90% relative Luftfeuchtigkeit ohne Kondensierung
Betriebssicherheit: EN 60950
EMV: EN 55022:2006; EN 61000-6-1:2002
Telefonteil: ETSI EN 301 437; TBR 21
Zulassungen: R&TTE, CE
Weitere Normen: WEEE, RoHS
| Nr. | Programmiercode Funktion Grund. | BT | Grund.FTZ | Grund.PAL | |
| 1. | \ \# \ 0 T <PW> T | Aktiviert den Programmiermodus | 1234 | ||
| 2. | \ \# \ 9 T \ \# \ 9 <PW> T | Laden der Grunddaten | 1234 | ||
| 3. | \ \# \ 1 T <Tel.Nr.> \ \ * \ 1 <KT> T | Rufnummern der Tasten | - | ||
| 4. | \ \# \ 9 T \ \# \ 1 <KT> T | Löschen der Rufnummern | - | ||
| 5. | \ \# \ 3 T \ \# \ 1 <1=ON,0=OFF> T | Automatische Anrufbeantwortung | 1 | ||
| 6. | \ \# \ 3 T \ \# \ 2 <Wert> \ \ 1 T | Betriebsart Steuerkontakt 1 | 4 3 3 | ||
| 7. | \ \# \ 3 T \ \# \ 2 <Wert> \ \ 2 T | Betriebsart Steuerkontakt 2 | 4 | ||
| 8. | \ \# \ 3 T \ \# \ 2 <Wert> \ \ 3 T | Betriebsart Steuerkontakt 3 | 4 | ||
| 9. | \ \# \ 3 T \ \# \ 2 <Wert> \ \ 4 T | Betriebsart Steuerkontakt 4 | 4 | ||
| 10. | \ \# \ 3 T \ \# \ 2 <Wert> \ \ 5 T | Betriebsart Steuerkontakt 5 | 4 | ||
| 11. | \ \# \ 3 T \ \# \ 5 <1=ON,0=OFF> | Ende nach Aktivierung Steuerkon. 1 | 0 | ||
| 12. | \ \# \ 3 T \ \# \ 5 <1=ON,0=OFF> | Ende nach Aktivierung Steuerkon. 2 | 1 | 0 | |
| 13. | \ \ 3 T <1=ON,0=OFF> | Ende nach Aktivierung Steuerkon. 3 | 1 | 0 | |
stellungen der einzeln Programmierfelder. (T: sie hoeren eine Ton)
Smart. In der rechten Spalte (GRUND). If laden Sie die Angaben über die Grundden-
Nachfolgend eine Ubersicht aller programmierbaren Funktionen für den Doormaster
Kurzbediengsanleietung Programmierung
| Nr. | Programmiercode Funktion Grund. | BT | Grund.FTZ | Grund.PAL | |
| 14. | Ende nach Aktivierung Steuerkon. 4 | 1 | 0 | ||
| 15. | Ende nach Aktivierung Steuerkon. 5 | 1 | 0 | ||
| 16. | Betriebsart Klingeltaste 1 | 3 3 0 | |||
| 17. | Betriebsart Klingeltaste 2 | 3 3 0 | |||
| 18. | Betriebsart Klingeltaste 3 | 3 3 0 | 1 | ||
| 19. | Lautstärke Mikrofon | 16 01 | |||
| 20. | Lautstärke Lautsprecher | 05 08 | |||
| 21. | Passwort | 1234 | |||
| 22. | Kennziffer Steuerkontakt 1 | 6 | |||
| 23. | Kennziffer Steuerkontakt 2 | 7 | |||
| 24. | Kennziffer Steuerkontakt 3 | 8 | |||
| 25. | Kennziffer Steuerkontakt 4 | 9 | |||
| 26. | Kennziffer Steuerkontakt 5 | 0 | |||
| 27. | Maximale Belegungszeit | 60 s 30 s | |||
| 28. | Wahlpausezeit | 2 s | |||
| 29. | Wahlpause zwischen den Ziffern | 150 ms | |||
| 30. | Aktivierungszeiten Steuerkontakt 1 | 99/00/00 s | 99/03/00 s | ||
| 31. | Aktivierungszeiten Steuerkontakt 2 | 05/00/00 s | 99/03/00 s | ||
| 32. | Aktivierungszeiten Steuerkontakt 3 | 05/00/00 s | 99/03/00 s | ||
| 33. | Aktivierungszeiten Steuerkontakt 4 | 05/00/00 s | 99/03/00 s | ||
| 34. | Aktivierungszeiten Steuerkontakt 5 | 05/00/00 s | 99/03/00 s | ||
| 35. | Flashzeit | 80 ms | |||
| 36. | Besetztonerkennung | Siehe Tontabelle 1 | |||
| 37. | Ruftonerkennung | Siehe Tontabelle 1 | |||
| 38. | Maximale Anzahl der Rufe | 7 | |||
| 39. | Stilledauer vor Ende | AUS 5s | |||
| 40. | Ton und MFV Pegel | 6 3 | |||
| 41. | Laden einer Tontabelle | Tontabelle 1 | |||
Übersicht der programmierten Werte
| KT Rufnummer Grund. | |||||||||||||||||
| 1 | - | ||||||||||||||||
| 2 | - | ||||||||||||||||
| 3 | - | ||||||||||||||||
Dieses Symbol bedeutet, dass Elektrogerät separat gesammelt und nicht mit dem Hausmüll entsorgt werden soll. Die Europäische Union hat zu diesem Zweck ein Sammel- und Recyclingsystem eingerichtet, bei dem die Gerätehersteller für die Entsorgung zuständig sind. Dieses Gerät wurde mit hochwertigen recyclingfähigen und wiederverwertbaren Materialen und Komponenten gefertigt. Die in elektrischen und elektronischen Geräten enthaltenen, für den ordnungsgemäßen Betrieb unentbehrlichen Komponenten, können jedoch bei unsachgemäßer Handhabung oder Entsorgung eine Gefahr für Umwelt und Gesundheit darstellen. Entsorgen Sie bitte Ihr Altgerät nicht im Hausmüll. Wenn Sie der Eigentümer sind, geben Sie das Altgerät bitte an Sondermüllsammelstelle bzw. an den Fachhändler, bei dem Sie das neue Gerät kaufen.
-Falls Sie das Gerät gewerblich nutzen, beachten Sie bitte die entsprechenden Anweisungen des Herstellers. -Falls Sie das Gerät in Leasing oder als Depotware hatten, wenden Sie sich bitte an Ihren Vertragshändler.
Leisten Sie gemeinsam mit uns einen Beitrag zum Umweltschutz!
Notizen
Ihr Händler:
ROCOM
Energie- und Kommunikationssysteme GmbH
Lessing Str. 20, 63110 Rodgau, Deutschland
Tel. +49- (0) 6106 - 6600-0 Fax +49-(0) 6106 - 6600-66
HOTLINE +49-(0)6106-646041
E-Mail: info@rocom-gmbh.de
http://www.rocom-gmbh.de
