Produkttyp	Gegensprechanlage
Marke	Rocom
Modell	PL11G UP
Montageart	Unterputz (UP)
Abmessungen (BxHxT)	80 x 130 x 30 mm
Gewicht	ca. 200 g
Stromversorgung	12 V DC
Betriebsspannung	12 V DC
Leistungsaufnahme	max. 2 W
Übertragungsart	Analog, 2-Draht-Bus
Anzahl der Teilnehmer	Bis zu 4 Innenstationen
Klingeltaste	Ja, beleuchtet
Sprechtaste	Ja, mit LED
Lautstärkeregelung	Einstellbar über Potentiometer
Gehäusematerial	Kunststoff, weiß
Schutzart	IP20
Mitgeliefertes Zubehör	Montageschrauben, Bedienungsanleitung
Reinigung	Mit einem trockenen, fusselfreien Tuch abwischen
Entsorgung	Gemäß örtlichen Vorschriften für Elektronikschrott
Garantie	2 Jahre

Häufig gestellte Fragen - PL11G UP Rocom

Wie installiere ich die Rocom PL11G UP Gegensprechanlage?

Die Installation erfolgt in der Unterputzdose. Verbinden Sie die zwei Adern des Bus-Systems mit den Klemmen A und B. Achten Sie auf korrekte Polung. Die Stromversorgung erfolgt über ein Netzteil (12V DC). Klemmbelegung entnehmen Sie der Bedienungsanleitung.

Was tun, wenn die Gegensprechanlage nicht funktioniert?

Prüfen Sie zuerst die Stromversorgung und die Bus-Verdrahtung. Stellen Sie sicher, dass alle Teilnehmer korrekt angeschlossen sind. Testen Sie die Klingeltaste und die Lautstärkeeinstellung. Bei anhaltenden Problemen kontaktieren Sie den Rocom-Kundendienst.

Wie stelle ich die Lautstärke ein?

Die Lautstärke wird über ein Potentiometer auf der Rückseite der Innenstation eingestellt. Drehen Sie es im Uhrzeigersinn für lautere Wiedergabe. Bei Modellen mit separatem Lautstärkeregler befindet sich dieser an der Seite.

Bedeutet das Blinken der LED einen Fehler?

Ein schnelles Blinken kann auf einen Kurzschluss im Bus hinweisen. Ein langsames Blinken signalisiert eine aktive Verbindung. Lesen Sie die Fehlercodes in der Anleitung nach.

Kann ich mehrere Innenstationen anschließen?

Ja, bis zu 4 Innenstationen können parallel am Bus betrieben werden. Alle Stationen müssen die gleiche Spannungsversorgung nutzen. Achten Sie auf die korrekte Adressierung (DIP-Schalter).

Wie reinige ich das Gerät richtig?

Verwenden Sie nur ein trockenes oder leicht angefeuchtetes Tuch. Keine aggressiven Reinigungsmittel oder Scheuermittel. Wischen Sie die Oberfläche vorsichtig ab. Vermeiden Sie Feuchtigkeit in den Lautsprecheröffnungen.

Gibt es Ersatzteile für das Modell PL11G UP?

Ersatzteile wie Gehäuse, Leiterplatten oder Klingeltasten sind über den Rocom-Ersatzteilservice erhältlich. Kontaktieren Sie den Hersteller direkt oder einen autorisierten Händler.

Kann ich das Gerät selbst reparieren?

Einfache Fehler wie lose Kabel können Sie selbst beheben. Bei Defekten an der Elektronik empfehlen wir eine Reparatur durch den Fachhandel. Öffnen Sie das Gerät nicht, da dies die Garantie beeinträchtigt.

Welche Netzteil ist für die Gegensprechanlage geeignet?

Verwenden Sie ein stabilisiertes 12V DC Netzteil mit mindestens 500mA. Achten Sie auf die richtige Polarität (Plus innen, Minus außen). Ein ungeeignetes Netzteil kann das Gerät beschädigen.

Wie kann ich die Tür öffnen, wenn die Sprechanlage klingelt?

Drücken Sie die Sprechtaste und dann die separate Türöffnertaste (sofern vorhanden). Bei einigen Modellen genügt ein langer Druck auf die Sprechtaste. Die Tür öffnet sich für ca. 3 Sekunden.

BEDIENUNGSANLEITUNG PL11G UP Rocom

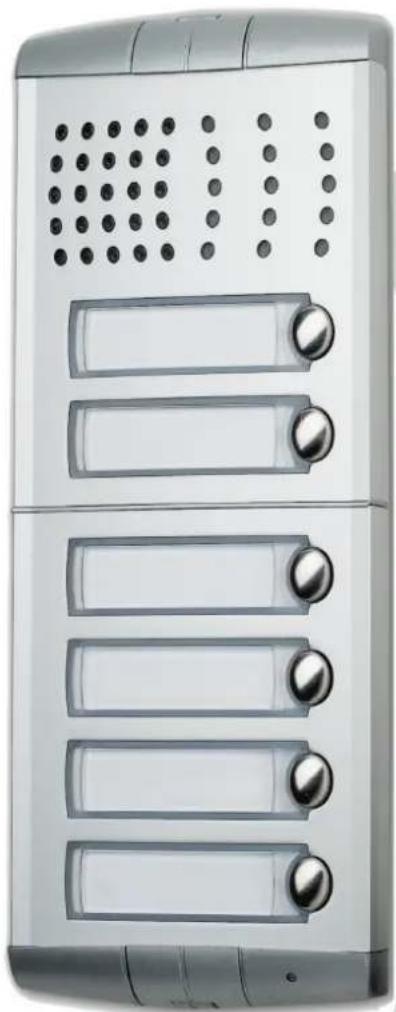

Modulare Funk-Türtelefonie

Das modulare Türtelefon DOORTELLO HOME GSM ermöglicht die Realisierung von komplett schnurlosen Türstationen. hierzu wird nur die Türtstation selbst, ein 12 Vac Klingeltrafo und eine SIM Karte benötigt. Bis 50 Klingeltasten können mit dem System verwaltet werden.

Mit dem Betätigen der Klingeltaste wird eine Verbindungen mit dem GSM Netzwerk aufgebaut und bis zu drei unterschiedlichen Rufnummern werden gewählt, sollten diese nicht antworten oder besetzt sein. Nach der Antwort können über MFV Nachwahl die 2 Steuerkontakte für die Türöffnung oder andere Funktionen aktiviert werden. Auch ist es möglich den Türöffner einfach durch Anruf der Türstation zu aktivieren. Dabei erfolgen keine Kosten da das Gerät die Türöffnung einfach durch Erkennung der CLIP aktiviert.

Weiterhin besitzt die Einheit zwei Alarmeingänge. Diese können für Alarme über SMS benutzt werden.

Alle Module, sofern notwendig, haben eine gelbe LED Beleuchtung für Namenschilder und Tasten, damit auch bei Nacht der Gesprächspartner gefunden werden kann.

Dualband GSM Sendeteil

Ein modulares System

Türlautsprechermodul

mit GSM Schnittstelle für den Anschluß von bis zu 50 Tasten. Zwei eingebaute Steuerkontakte. Mit 1,2, 4 oder ohne integrierte Klingeltasten.

99 x 100 mm (b x h)

Ruftastenmodule

Gelbe LED Namenschildbeleuchtung.

99 x 100 mm (b x h)

Sondermodule

Zutrittskontrollemodule Stand-Alone für bis zu 500 Transponderkarten/Schlüsselanhänger oder 24 Codes mit 2 Steuerkontakte. 12 ac/dc Stromversorgung. Leermodul und Infomodul mit gelber LED Beleuchtung. Alle Module 99 x 100 mm (b x h).

Unterputzgehäuse mit Rahmen

Zur UP Installation der Türstationen stehen drei Gehäuse mit Rahmen zur Verfügung.

PL71 100 x 142 x 45 mm (b x h x t)

PL72 100 x 254 x 45 mm (b x h x t)

PL73 100 x 365 x 45 mm (b x h x t)

Für die UP Gehäuse stehen auch Wasserschutzrahmen zur Verfügung.

Aufputzgehäuse mit Rahmen

Die AP Gehäuse ermöglichen die Aufputzmontage. Sie werden komplett mit einem Wetterschutzrahmen geliefert.

PL91 118 x 154 x 80 mm (b x h x t)

PL92 118 x 265 x 80 mm (b x h x t)

PL93 118 x 377 x 80 mm (b x h x t)

PL94 217 x 265 x 80 mm (b x h x t)

PL96 217 x 377 x 80 mm (b x h x t)

PL99 316 x 377 x 80 mm (b x h x t)

PL10G
Türlautsprechermodul

PL11G
Türlautsprechermodul mit 1 Klingeltaste

PL12G
Türlautsprechermodul mit 2 Klingeltasten

PL124G
Türlautsprechermodul mit 4 Klingeltasten

PL24S
4 Ruftasten

PL228S
8 Ruftasten

FC52PL
Codeschloss

FP52PL
Transponder Zutritts- kontrolle

PL20
Leermodul

PL50
Infomodul

PL71 - 73
UP Gehäuse mit Montagerahmen für 1 - 3 Module

PL91 - 93
AP Gehäuse mit Montagerahmen und Regenschutzdach für 1 - 3 Module. Weitere Gehäuse für 4,6 und 9 Module lieferbar.

Leistungsmerkmale

• Bis zu 50 Klingeltasten. Für jede Klingeltaste können bis zu drei 1- bis 16-stellige Rufnummer (1-0,+) programmiert werden
  √ Programmierung über SMS mit Administratorfunktion (CLIP Erkennung (Fernprogrammierung)
  √ Programmierung über USB Schnittstelle
  √ Programmierbare Anrufzeit vor Weiterschaltung je Rufnummer (2 bis 9999 Sekunden)
  √ Programmierbare Türöffnungszeit (2 bis 9999 Sekunden, oder Ein/Aus)
  √ Lautstärkenprogrammierung für Mikrofon und Lautsprecher
  √ 2 integrierte Kontakte über MFV Nachwahl steuerbar (Türöffnerfunktion)
  √ 2 Alarmeingänge (SMS Alarm)
  √ Programmierbare SMS Texte für Alarmeingänge
• Programmierbare automatische Türöffnung über CLIP (100 CLIP)
  √ Programmierbare maximale Verbindungszeit von 1 bis 999 Sekunden
  √ Programmierbare Routine-SMS (1 bis 240 Stunden)
  √ Programmierbarer Routineruf (1 bis 365 Tage)
  √ Programmierbare max. Verbindungszeit (1 bis 9999 Sekunden)
• Verwaltung von Prepaid-Karten
• Logbuch (Alarme und CLIP Funktionen)

Technischen Daten

Stromversorgung: 12-24 Vac/dc, max. 2A

Stromverbrauch: 250 mA (aktive Verbindung), 80 mA (Stand-by)

Anzeigen: Eine rote/grüne Leuchtdiode

Programmierung: über SMS oder USB

GSM: Dualband 900 (Klasse 4) und 1800 (Klasse 1)

MHz

Steuerkontakte: 12 V ac/dc, 1A max.

Schutzgrad: Ip34

Betriebstemperatur: -20° bis +50°C

Luftfeuchtigkeit: 30 bis 90% relative Luftfeuchtigkeit

Betriebssicherheit: EN60950

EMV: EN55022:2006; EN55024(1998)

GSM: ETSI EN301511

Zulassungen: R&TTE, CE

Weitere Normen: WEEE, RoHS
