Produkttyp	Gegensprechanlage
Marke	GEV
Modell	CAS 88306
Abmessungen (ca.)	150 x 100 x 30 mm
Gewicht	200 g
Stromversorgung	2 x AA-Batterien oder DC 9V-Adapter (nicht im Lieferumfang enthalten)
Kommunikation	Zweiwege-Audio
Türöffnung	Unterstützt elektrische Türöffnerfreigabe
Überwachungsfunktion	Außeneinheit hören, ohne zu sprechen
Ruftasten	Ein-Tasten-Ruf und Türöffnung
Lautstärkeregelung	Einstellbare Klingel- und Gesprächslautstärke
Installation	Wandmontierte Inneneinheit, Aufputz- oder Unterputzmontage
Verkabelung	2-Draht-Verbindung zur Außeneinheit
Kompatible Außeneinheit	GEV CAS-Serie Außenstation (nicht im Lieferumfang enthalten)
Betriebstemperatur	0°C bis 40°C
Gehäusematerial	ABS-Kunststoff
Farbe	Weiß
LED-Anzeigen	Strom- und Rufstatus
Klingel	Elektronischer Ton, einstellbare Melodie
Wartung	Mit weichem, trockenem Tuch reinigen; Lösungsmittel vermeiden
Sicherheit	Niederspannung, CE-zertifiziert
Ersatzteile	Batteriefachdeckel, Montageschrauben erhältlich
Reparierbarkeit	Austauschbares Batteriefach; Handbuch konsultieren
Allgemeine Informationen	Für den privaten Gebrauch; Bedienungsanleitung enthalten

Häufig gestellte Fragen - CAS 88306 GEV

Wie koppele ich die Inneneinheit mit der Außeneinheit?

Die GEV CAS 88306 ist werkseitig mit kompatiblen Außenstationen gekoppelt. Schließen Sie einfach die beiden Drähte gemäß dem Schaltplan an. Falls eine Kopplung erforderlich ist, beachten Sie die Anleitung für spezifische Anweisungen.

Welche Batterien verwendet die Gegensprechanlage?

Sie verwendet 2 x AA-Batterien (nicht im Lieferumfang enthalten). Für eine längere Lebensdauer verwenden Sie alkalische oder wiederaufladbare NiMH-Batterien.

Kann ich die Gegensprechanlage ohne Batterien verwenden?

Ja, Sie können sie über einen DC 9V-Adapter (nicht im Lieferumfang enthalten) mit Strom versorgen. Achten Sie auf die korrekte Polarität des Adapters (Mitte positiv).

Wie stelle ich die Lautstärke ein?

Die Gegensprechanlage hat zwei Lautstärkeregler: einen für den Klingelton und einen für das Gespräch. Verwenden Sie die kleinen Schieber oder Drehregler an der Seite oder Rückseite des Geräts.

Was soll ich tun, wenn die Gegensprechanlage nicht klingelt?

Überprüfen Sie zuerst die Batterien oder die Stromverbindung. Stellen Sie sicher, dass die Außeneinheit richtig angeschlossen ist. Wenn der Klingelton ausgeschaltet ist, stellen Sie den Klingelton-Lautstärkeschalter ein. Wenn es immer noch nicht funktioniert, testen Sie mit bekanntermaßen guten Batterien.

Wie weit können die Innen- und Außeneinheit voneinander entfernt sein?

Die maximale Entfernung hängt vom Drahtquerschnitt ab. Bei Standard-2-Draht-Kabel (0,5mm²) sind bis zu 100 Meter typisch.

Kann ich mehrere Inneneinheiten anschließen?

Dieses Modell ist für den Betrieb mit einer einzelnen Inneneinheit ausgelegt. Für Mehrfachanordnungen benötigen Sie möglicherweise zusätzliche Verstärker oder ein anderes System.

Wie reinige ich die Gegensprechanlage?

Verwenden Sie ein weiches, trockenes Tuch. Kein Wasser, Lösungsmittel oder Scheuermittel verwenden. Bei hartnäckigem Schmutz befeuchten Sie das Tuch leicht mit Wasser.

Was macht der Türöffnungsknopf?

Drücken Sie den Türöffnungsknopf, um einen elektrischen Türöffner an der Außeneinheit zu aktivieren, sodass ein Besucher die Tür öffnen kann.

Ist die Gegensprechanlage wetterfest?

Die Inneneinheit ist nur für den Innenbereich geeignet. Die Außeneinheit (separat erhältlich) ist wetterfest. Halten Sie die Inneneinheit von Feuchtigkeit fern.

BEDIENUNGSANLEITUNG CAS 88306 GEV

Abb./Fig. 2a Abb./Fig. 2b

Abb./Fig. 4Abb./Fig. 3

1-Familienhaus Audio-Tü rsprechanlage CAS 88306 ♦-Draht-Technik)

Lieferumfang (Abb. 1)

1. Netzteil
2. Inneneinheit
3. Außeneinheit
4. Regenschutzgehäuse

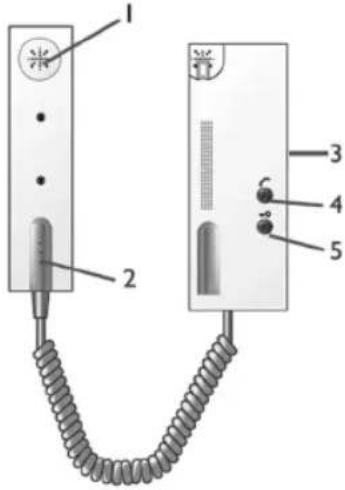

Tastenbelegung/Bedienungselemente Inneneinheit (Abb. 2a)

1. Ohrmuschel
2. Mikrofon
3. Lautstärkeregler für Klingeltonlautstärke
4. Intercom- Taste
5. Tür-/ Toröffnertaste
6. Anschlussleiste

Außeneinheit (Abb. 2b)

1. Lautsprecher
2. Namensschild/Klingeltaste
3. Befestigungsschrauben
4. Mikrofon
5. Öffnung für Kabelführung
6. Bohrloch für Wandbefestigung
7. Anschlussleiste
8. Regler für die Lautstärke der Außeneinheit
9. Regler für die Lautstärke der Inneneinheit

Leistungsmerkmale

Diese kompakte Audio-Türsprechanlage besteht aus einer Innen- und einer Außeneinheit. Mit diesem System können Sie eine Sprechverbindung zwischen dem Klingelnden und der Inneneinheit aufbauen. Außerdem haben Sie die Möglichkeit einen elektrischen Tür-/Toröffner (nicht im Lieferumfang), in das System zu integrieren. Diese Gegensprechanlage verwendet ein BUS-Typ Protokoll. Es sind nur zwei Drähte für alle Funktionen nötig (Klingeln, Sprechen, Hören, Bedienung eines elektrischen Türöffners und/oder eines Tür- bzw. Torschlosses)

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch!

Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir ebenfalls keine Haftung. In solchen Fällen erlischt jeder Gewährleistungs- und Garantieanspruch. Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet.

1. Bauen Sie die Einheiten nicht auseinander.
2. Lassen Sie die Inneneinheit nicht mit Wasser in Berührung kommen.
3. Geräte nicht fallen lassen oder extremen Stößen aussetzen.
4. Ziehen Sie den Netzstecker, falls Sie das Gerät für längere Zeit nicht benutzen wollen.
5. Diese Geräte sind nicht für den Einsatz in sehr feuchten, staubigen oder schmutzigen Umgebungen gedacht.

Montage

Hinweis: Falls Sie die Geräte vor der endgültigen Installation testen möchten, tun Sie dies nicht mit beiden Geräten in einem Raum, da es zum Larsen-Effekt kommen kann (Rückkopplung/ hohes Pfeifen der Inneneinheit).

Montage der Außeneinheit (Abb. 3)

Die Außeneinheit ist für die Aufputzmontage vorgesehen.

Entfernen Sie die Frontblende der Außeneinheit in dem Sie die beiden Schrauben auf der Unterseite lösen (Abb. 3/1). Führen Sie die anzuschließenden, von der Inneneinheit kommenden, Kabel durch die Kabelöffnung (Abb. 3/2). Verfahren Sie ggf. ebenso mit den vom elektrischen Tür/ Toröffner kommenden Kabeln.

Schrauben Sie nun die Außeneinheit mit dem Regenschutzgehäuse mit zwei Schrauben an die von Ihnen vorgesehene Stelle. (Abb. 3/3). Jetzt können Sie die Drähte entsprechend des Anschlussplans (je nach Anzahl der Inneneinheiten – siehe Abb. 5 oder 6)

mit den entsprechenden Klemmen verbinden. Bevor Sie die Frontplatte wieder schließen, können Sie auf der fixierten Rückplatte noch Lautstärkeeinstellungen vornehmen (Abb. 2b/8 und 9). Benutzen Sie hierzu einen kleinen, geeigneten Schraubendreher und drehen Sie die Schrauben ohne viel Kraft (Abb. 2b/8 Lautstärkekontrolle der Außen-einheit. Abb. 2b/9 Lautstärkekontrolle der Inneneinheit).

Tipp: Dichten Sie die Fugen zwischen der Außeneinheit und der Wand auf drei Seiten mit Silikon ab. Lassen Sie die Fuge auf der Unterseite offen, damit es nicht zu Kondenswasserbildung kommt.

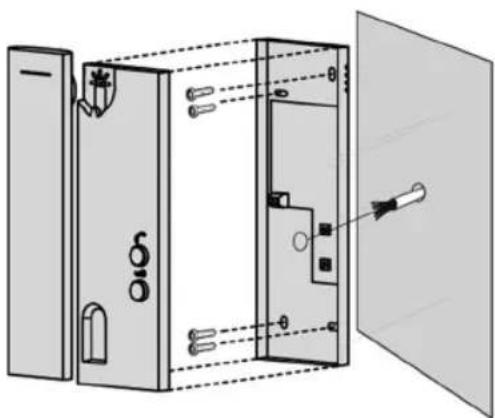

Montage der Inneneinheit (Abb. 4a und 4b)

Öffnen Sie zunächst die Inneneinheit. Hierzu mit einem geeigneten Schraubendreher an der rechten Unterseite in die Aussparung gehen und durch leichte Hebelwirkung die Ober- von der Unterschale hebeln. Montieren Sie die Unterschale mit vier Schrauben an die von ihnen vorgesehene Stelle an der Wand. Verbinden Sie nun die Drähte wie in Abbildung 5. bzw. 6 – je nach Ausbaugrad.

Installation der Innenstation/ Installation der Außenstation/ Beschriftung des Namensschilds

Anschluss der Innenstation (Siehe Abbildung 5 bzw. 6, je nach Ihrem gewünschten Ausbaugrad)

Um Störungen zu vermeiden sollten Sie niemals Hoch- und Niederspannungskabel in derselben Kabelführung verwenden.

Schließen Sie die Kabel wie in den jeweiligen Abbildungen beschrieben an. Verbinden der Inneneinheit mit der Außeneinheit: Netzteil mit der Anschlussbuchse verbinden. „L+“ und “L-“ der Innenstation mit den Klemmen “L+“ und “L-“ der Außeneinheit verbinden.

Sie können in dieses System optional einen elektrischen und/oder Tür-/ Toröffner einbinden. Siehe Anschlussschema Abb. 5 bzw. 6.

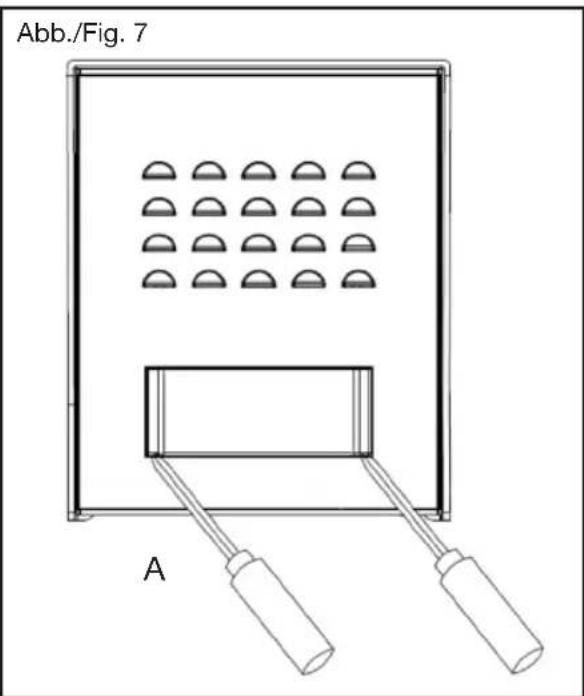

Beschriftung des Namensschildes: Entfernen Sie die Abdeckung des Klingeltasters in dem Sie die Abdeckung an den vorgesehen Einkerbungen unten (Abb. 7/A) mit einem dünnen Werkzeug lösen.

Abb./Fig. 7 A

Inbetriebnahme/Bedienung

Durch Druck auf die Klingeltaste der Außenstation wird an der Türsprechanlage ein Rufsignal ausgelöst (max. 6 Mal innerhalb von 30 Sek.). Sie können jetzt den Hörer abnehmen und mit dem Gast für max. ca. 90. Sek. sprechen.

Den elektrischen Türöffner bedienen Sie durch einen kurzen Druck (1 Sek.) auf die -0 Taste an der Inneneinheit.

Wichtig: Es ist unabdingbar, daß Sie hierzu einen Türöffner verwenden, der eine Memory-Funktion besitzt. Bezüglich des Anschlusses siehe Anschlussschema Abb. 5 oder 6. Als passende elektrische Türöffner empfehlen wir aus unserem Sortiment z. B. Bestellnr. 007680 (110mm) oder 007697 (250mm) Für den Anschluss eines elektrischen Toröffners verbinden Sie die Klemmen "GATE" "GATE" der Außeneinheit und die zwei entsprechenden Anschlüsse (variiert je nach Hersteller. Konsultieren Sie die Bedienungsanleitung Ihres Torantriebherstellers) an Ihrem Torantrieb (die Klemmen "GATE" "GATE" sind potentialfrei).

Falls Sie einen externen Torantrieb angeschlossen haben, aktivieren Sie diesen durch einen dreisekündigen Druck auf die —O Taste am Telefon.

Wichtig: Die Funktionen sind nur bei der aktiven Einheit und bei abgenommenem Hörer ausführbar.

Sonstige Hinweise

Sie haben die Möglichkeit pro Wohneinheit vier Inneneinheiten parallel anzuschließen (Abb.6/ Bestell-Nr. 8830601). Bei der Anbindung mehrerer Innenstationen ist es ausreichend, wenn Sie ein Netzteil für alle Stationen verwenden. Dieses Netzteil muß allerdings die Innenstation mit Strom versorgen, die der Außenstation am nächsten ist. Um intern kommunizieren zu können, drücken Sie hierzu auf die Taste. Dadurch wird ein (Sammel-) Ruf ausgelöst und eine Verbindung zur Gegenstation aufgebaut (für max. ca. 30 Sek.), die als erste antwortet. Solange eine interne Verbindung besteht, ist der Sprechkontakt zur Außenstation gesperrt. Sobald ein externer Ruf stattfindet wird die Intercom-Funktion abgebrochen.

Recycling-Hinweise

Dieses Gerät darf nicht mit dem unsortierten Hausmüll entsorgt werden. Besitzer von Altgeräten sind gesetzlich dazu verpflichtet, dieses Gerät fachgerecht zu entsorgen. Informationen erhalten Sie von Ihrer Stadt- bzw. Gemeindeverwaltung.

Technische Daten

Inneneinheit (8830601) Spezifikationen
Abmessungen 70[B] x 230[H] x 40 [T]mm
Eingangsspannung DC 18V / 1,5A	---
Stromverbrauch	max. 2W
Verbindungssystem	2-Draht
Klingeltöne	1
Max. Entfernung/ Kabeldurchmesser	Min. Kabelquerschnitt zwischen Innen- und Ausseneinheitbis 25m: ø 0,6mm-1,0mmbis 100m: ø 1,0mm-1.5mm
IP	20
Netzteil	Spezifikationen
Spannungsversorgung	230V~, DC 18V == / 1,5A
Außeneinheit (8830603)	Spezifikationen
Abmessungen 95[B] x 120[H] x 30 [T]mm
Eingangsspannung DC12V (via Inneneinheit)
Verbindungssystem	Außen-/Inneneinheit: 2-Draht
Türöffner	Ausgangsspannung 12V DC == / max. 1.0A
Toröffner	potentialfreie Kontakte Schließkontakte/Schließzeit ca. 3 Sek.
Montageart	Aufputz
IP	44
Betriebstemperatur	-10°C ~ +45°C
