BEDIENUNGSANLEITUNG DH00 Rocom
Türfreisprecheinrichtung mit a/b Schnittstelle bis 6 Klingeltasten
Sicherheitshinweise 5
Unterputz- und Aufputzinstallation 5
Anschluss der Klingeltasten 5
Anschlüsse 6
Externe Stromversorgung (A/-) 6
Steuerkontakt 1 und 2 (D1/D1'; D2/D2') 7
Telefonleitung (T/T') 7
Leitungsimpedanz 7
Automatische Temperaturregelung (Klimatisierung) 8
Erste Inbetriebnahme 8
Programmierung 9
Aktivierung des Programmiermodus 9
Töne bei der Programmierung 11
Laden der Grunddaten 11
Klingeltasten 11
Löschen der Klingeltasten 12
Automatische Anrufbeantwortung 13
Lautsprecherzustand nach Leitungsbelegung 13
Mikrofonzustand nach Leitungsbelegung 15
Automatische Leitungstrennung nach Aktivierung eines Steuerkontaktes 16
Passwort 16
Kennziffern für die Steuerkontakte 17
Maximale Belegungszeit 18
Wahlpausezeit 19
Wahlpause zwischen den Ziffern 19
Aktivierungszeit der Steuerkontakte 20
Flashzeit 20
Besetzttonerkennung 21
Ruftonerkennung 21
Anzahl der Rufe 22
Tontabellen 23
Bedienung 26
Anruf eines Telefons über Klingeltaste 26
Anruf zur Türstation 26
Trennung der Verbindung 26
Kennziffern am Telefonendgerät 27
Optische Anzeige 27
Fehlersuche 28
Technische Daten 29
Kurzbedienungsanleitung Programmierung 30
Übersicht der programmierten Werte 31
Allgemeines
Die Türsprechanlage Doortello Home ist ein Türkommunikationssystem für die Integration mit bestehenden oder neuen Telekommunikationssystemen. Die Türstation besitzt eine standard analoge a/b Telefonie-Schnittstelle und kann somit an den unterschiedlichsten Übertragungssystemen, mit Hilfe von entsprechenden Adaptern, angeschlossen werden, wie z.B. ISDN, VoIP, GSM, DECT usw. Mit der Betätigung einer Ruftaste wählt die Türstation automatisch die voreingstellte Rufnummer. Es können bis zu 6 Ruftasten am System angeschlossen werden. Jede Ruftaste kann mit einer bis zu 16 Ziffern langen Rufnummer programmiert werden. Sobald der gerufene Teilnehmer den Anruf beantwortet, wird die Sprechverbindung aufgebaut. Ein aufwendig programmiertes Tonerkennungssystem sichert die automatische Trennung der Verbindung nach der Erkennung eines Besetzttones, bzw. die Überschreitung einer programmierten Anzahl von Rufen ohne Beantwortung.
Die Türfreisprecheinrichtung hat eine allgemeine europäische Zulassung gemäß 98/482/EG (TBR 21) für den Anschluss an das analoge öffentliche Netz. Eine Garantie für die Funktionalität des Gerätes auf allen europäischen Telefonnetzen ist hiermit allerdings nicht gewährleistet.
Sollten Probleme auftauchen bitten wir Sie sich mit Ihrem Lieferanten in Verbindung zu setzen.
Beschreibung
Die Türstation Doortello Home wird in drei Ausführungen geliefert: die DH 00 ohne Klingeltasten, die DH 01 mit einer Klingeltaste und die DH 02 mit zwei Klingeltasten. Zusammen mit den Modulen des Türstationenprogramms Profilo, können verscheidene Lösungen mit bis zu 6 Klingeltasten und einem Codeschloss realisiert werden. Eine Auswahl an Rahmen und Gehäusen für die Aufputz- und Unterputz-installation vervollständigen das Programm.
Die Freisprecheinrichtung benötigt ein zweiadriges Kabel für den Anschluss an einer vorhandenen analogen Telefonleitung sowie eine externe Stromversorgung für die Beleuchtung und Klimatisierung der Türfreisprecheinrichtung.
Die Einrichtung besitzt zwei integrierte Kontakte für die Steuerung von Türöffner und weiteren Applikationen wie z.B. Videokameras.
Die Programmierung der Rufnummern sowie alle weiteren Einstellungen erfolgt über eine MFV Nachwahl. Für eine ausführliche Programmieranweisungen siehe auch den Abschnitt Programmierung.
Verpackungsinhalt
Die Verpackung für die DH 00/02 Doortello Home Freisprecheinrichtung beinhaltet:
- Sprecheinsatz mit Aluminiumblende ohne Klingeltasten (DH 00), mit einer Klingeltaste (DH 01) oder mit zwei Klingeltasten (DH 02).
- Mehrsprachige Kurzanleitung
- Retourenanmerkungen und Fehlebeschreibung

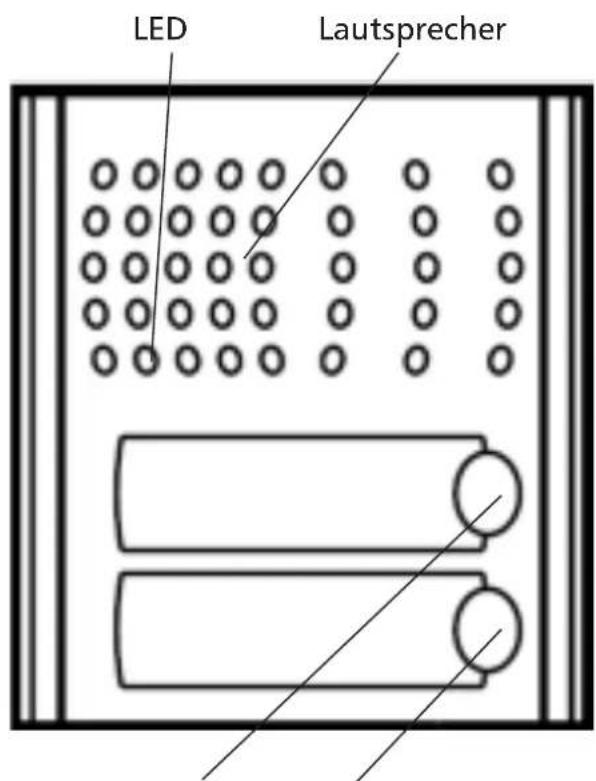

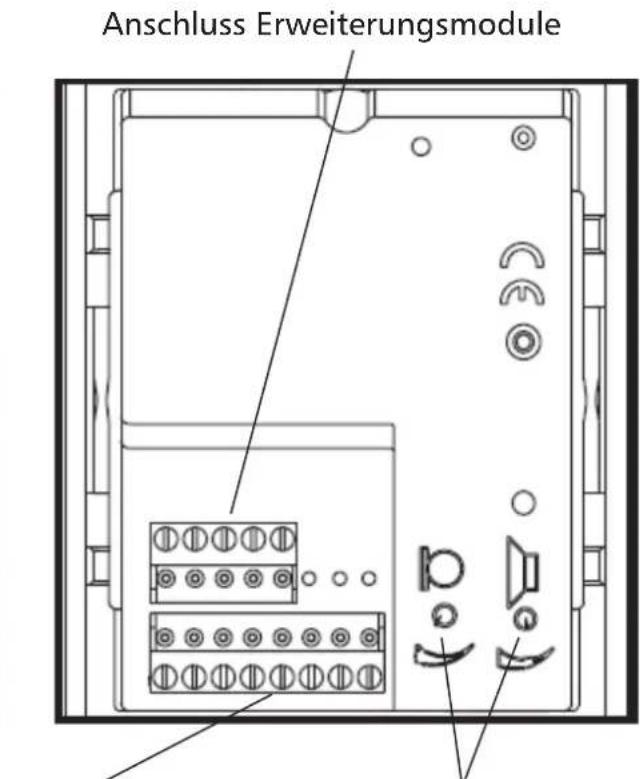

Klingeltaste 2 Klingeltaste 1
Anschlüsse
Lautstärkenregelungen

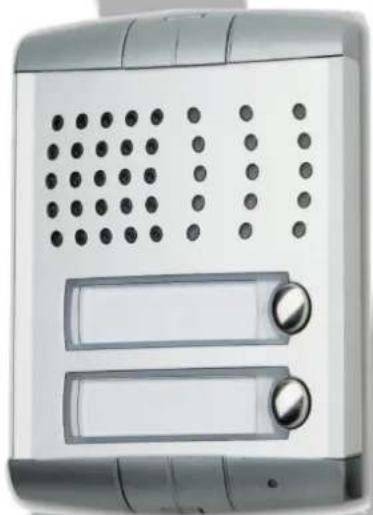

Sprecheinheit DH 02. Ansicht von Vorne und Hinten.
Leistungsmerkmale
- Bis zu 6 Klingeltasten. Für jede Klingeltaste kann eine 1- bis 16-stellige Rufnummer (1-0,*,#, Flash (R-Taste), Pause) programmiert werden
- Programmierung über MFV Nachwahl mit Passwortfunktion (Fernprogrammierung)
- Programmierbare Türöffnungszeit (0 bis 99 Sekunden)
- RISC Prozessor gesteuerte innovative Freisprecheinrichtung
- Spracherkennung
- Programmierbare Freiton- und Besetzttonerkennung
- Programmierbare Anrufbeantwortung
- Programmierbare Anrufdauer 1 bis 99 Rufe
- Lautstärkeneinstellung für Mikrofon und Lautsprecher
- 2 integrierte Kontakte über MFV Nachwahl steuerbar (Türöffnerfunktion)
- Programmierbare Türöffnungscodes
- Integrierte Klimatisierung
- Gesteuerte Trennung über MFV Nachwahl
- Programmierbare automatische Trennung nach Türöffnung
- Unterdrückung vom MFV Eingabe von Außen
- Anschluss an analoger A/B Teilnehmerschaltung, zweiadrig
- MFV Wahl
- Programmierbare maximale Verbindungszeit von 1 bis 999 Sekunden
Installation
Vor der Installation beachten Sie bitte folgende Hinweise:
- Das Doortello Home hat einen IP 32 Schutzgard und kann auch im Freien eingesetzt werden.
- Sollte eine Installation zur Wetterseite geplant sein wird der Einsatz eines Wetterschutzrahmens bei der UP Installation, bzw. des Aufputzgehäuses mit Wetterschutz empfohlen (IP 33).
- Falls Flüssigkeit in das Gerät gelangen sollte, trennen Sie sofort die angeschlossene Telefonleitung und Stromversorgung.
- Das Gerät darf nur von geschultem Fachpersonal entstört werden.
- Statische Entladungen können das Gerät beschädigen. Stellen Sie deshalb sicher, bevor Sie weiterarbeiten, daß vorhandene statische Ladungen durch entsprechende Erdung entladen wurden.
Sicherheitshinweise
Lesen Sie bitte sorgfältig diese Bedienungsanleitung bevor Sie das Gerät in Betrieb nehmen. Beachten Sie die Sicherheitshinweise. Eine Misachtung dieser Regeln könnte gegen geltendes Gesetz verstoßen oder Gefahrsituationen hervorrufen.
Bitte beachten!
Denken Sie beim Einbau der Türfreisprecheinrichtung an Ihre eigene Sicherheit. Seien Sie vorsichtig und unterbrechen Sie den Strom beim Anschließen der 230 V Spannungen am externen Netzteil. Bevor Sie Kabel berühren oder anschließen, versichern Sie sich immer das diese spannungsfrei sind. Beachten Sie bitte das gemäß VDE Sicherheitsvorschirften ein Mischen zwischen Schwach- und Starkstrom verboten ist, d.h. in der Türstation dürfen Sie keine 230 V Leitungen verlegen. Wenn Sie über die Steuerkontakte Starkstromgeräte steuern möchten, benutzen Sie immer externe Relais (z.B. 1471 siehe auch Zubehör)
Unterputz- und Aufputzinstallation
Für die Unterputz- oder Aufputzinstallation werden die Gehäuse der modularen Türstation Profilo eingesetzt. Diese stellt verschiedene Rahmen mit Unterputz- oder Aufputzgehäusen zur Verfügung. Weitere Details zur Installation der modularen Profilo Türstation entnehmen Sie bitte der Dokumentation die bei den Gehäusen und Modulen beiliegt.
Anschluss der Klingeltasten
Die zwei Klingeltasten in der Sprecheinheit DH 02, bzw. eine Klingeltaste in der Einheit DH 01, sind fest verkabelt und können nicht geändert werden. Die Erweiterungstasten 3 bis 6 werden an der entsprechenden Anschlussklemmen P1 bis P4 angeschlossen. Jede Klingeltaste besitzt eine dezimale Adresse von 1 bis 6. Diese Adressen sind fest zu den entsprechenden Tasten, bzw. Anschlussklemmen zugeordnet. Die Klingeltaste 1, die untere Taste des Sprechmoduls, hat die Adresse 1, die Klingeltaste 2, die obere Taste des Sprechmoduls, die Adresse 2, die Anschlussklemmen P1 die Adresse 3, usw. bis zur Anschlussklemme P4 mit der Adresse 6.
Wenn also die Türfreisprecheinrichtung DH 00 ohne Klingeltasten eingesetzt wird und dazu das Klingeltastenmodul PL 11 mit einer Taste, wird dieser Taste die Adresse 3, sofern diese auch an der Klemme P1 angeschlossen wird, erhalten.
Anschlüsse

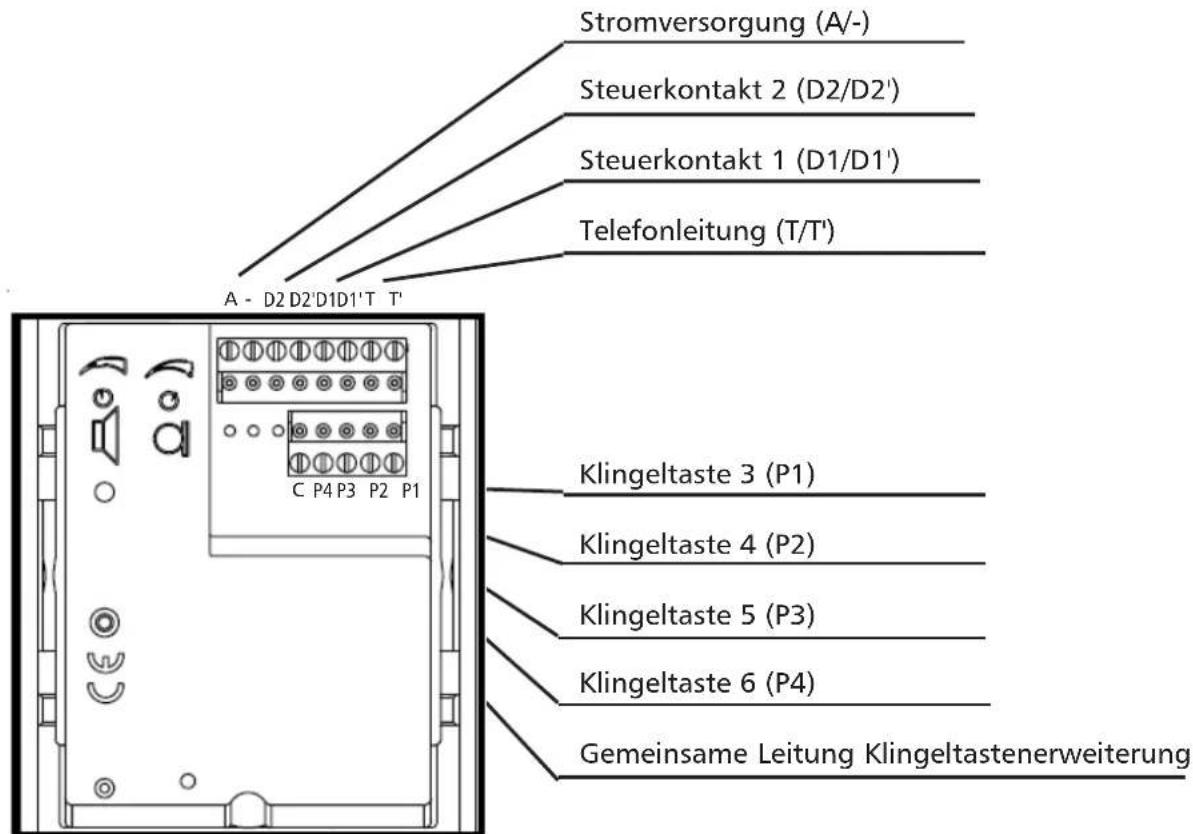

Anschlüsse Doortello Home Grundsystem
Externe Stromversorgung (A/-)
Die externe AC/DC Stromversorgung dient zur Versorgung der
Türfreisprecheinrichtung und weiteren Funktionen. Die externe AC/DC Stromversorgung darf einen Spannungsbereich von 8 bis max.12 Vss haben. Wir empfehlen den Einsatz von unseren Trafos PRS 210.
Zusätzlich zur Versorgung des Grundsystems dient diese Spannung auch zur Versorgung der LED Beleuchtung der Module und des Türöffners.
Bitte beachten!
Die Spannung DARF NICHT über 12 Vss liegen. Eine höhere Spannung beschädigt das Gerät!
Bitte beachten!
Wenn Sie mehr als eine Einheit im gleichen Gebäude installieren müssen diese alle eine getrennte Stromversorgung haben. Wenn Sie mehrere Geräte an die gleiche Stromversorgung anschliessen können diese beschädigt werden und die Telefonleitungen werden kurzgeschlossen!
Steuerkontakt 1 und 2 (D1/D1'; D2/D2')
Die Steuerkontakte dienen zur Türöffnung, bzw. zur Steuerung weiterer Einheiten (z.B. Videokameras). Vom Werk aus wird der Steuerkontakt 1 mit der Nachwahl der Ziffer "7" und der Steuerkontakt 2 mit der Nachwahl der Ziffer "8" aktiviert. Weitere Betriebsvarianten sind möglich, wie z.B. die automatische Einschaltung bei Leitungsbelegung. Auch die Nachwahlkennziffern können programmiert werden, um z.B. eine Türöffnung über Codeeingabe vom Telefon zu ermöglichen. Weiter Informationen hierzu finden Sie im Abschnitt Programmierung.
Bitte beachten!
Die Steuerkontakte im Doortello Home Grundsystem sind zwar potentialfrei haben aber keine galvanische Durchschaltung da es sich um elektronische Schaltkreise handelt. Ggf. kann es vorkommen das Steuerfunktionen mit Spannungen unter 6 V nicht korrekt aktiviert werden. In diesem Fall muss ein externes Relais mit galvanische Durchschaltung installiert werden, z.B. Universalrelais 1471 (siehe auch Zubehör).
Telefonleitung (T/T')
Das Gerät muss für den Betrieb an eine analoge Telefonleitung angeschlossen werden. Diese wird an den Klemmen T (a) und T' (b) angeschlossen. Die Telefonleitung kann ein Amstanschluss, eine Nebenstelle oder der Ausgang eines a/b Adapters (z.B. GSM, DECT oder VoIP) sein. Dabei ist zu beachten das die Leerlaufspannung nicht unter 20 Vdc liegen darf und die Leitung einen Betriebsstrom von mindestens 18 mA liefern sollte. Wieiterhin sollte die Leitungsimpedanz korrekt eingestellt werden (siehe auch hierzu Leitungsimpedanz).
Bitte beachten!
Die Doortello Home Türfreisprecheinrichtung besitz einen s.g. "feinen" Überspannungsschutz. Dieser ist nur wirkungsvoll wenn weitere Überspannungsschutzmaßnahmen installiert wurden. Da eine Türstation normalerweise ausserhalb des Gebäudes installiert wird empfehlen wir den Einbau eines Überspannungsschutzes mit Erdableitung für die entsprechende Telefonleitung.
Leitungsimpedanz
Um den einwandfreien Betrieb der Freisprecheinrichtung zu gewährleisten ist ein optimaler Leitungsabschluss unumgänglich. Hierzu dient der Brückenstecker mit zwei Positionen für 600 Ohm oder Zr Leitungsimpedanz. Der Brückenstecker befindet sich innerhalb des Gehäsue und sollte nur bei Bedarf geändert werden. Von
Haus aus ist die 600 Ohm Impedanz eingestellt. Sollte die angeschlossene Telefonleitung eine andere Impedanz haben muss der Brückenstecker umgesteckt werden. Welche Impedanz Ihre Telefonleitung hat erfahren Sie aus den technischen Unterlagen Ihrer TK-Anlage oder ihres Adapters. Normalerweise haben kleine TK-Anlagen und Adapter 600 Ohm, grosse TK-Anlagen und Amtsleitungen Zr. Wenn Sie nicht sicher sind können Sie auch den Brückenstecker dort eingesteckt lassen wo Ihrer Meinung nach das bessere Ergebnisse erreicht wird.

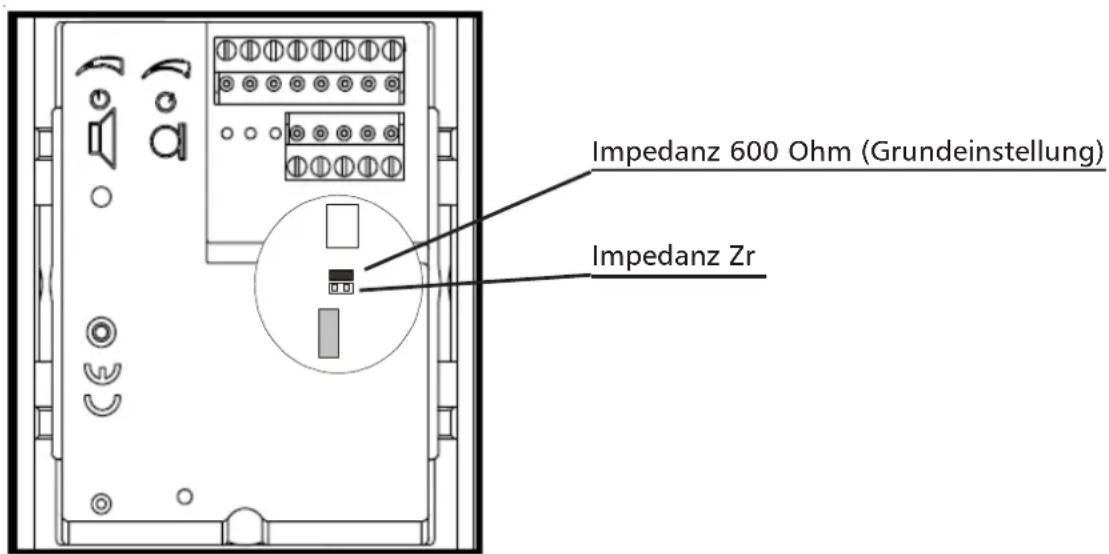

Brückenstecker Impedanzadaptierung
Automatische Temperaturregelung (Klimatisierung)
Die integrierte automatische Klimatisierung sichert den Betrieb der Einheit auch bei Temperaturen bis -20^ C und beugt der Bildung von Kondenswasser vor. Die interne Heizung aktiviert sich automatisch bei Temperaturen unter +10^ C und deaktiviert sich wenn die Temperatur +20^ C erreicht.
Erste Inbetriebnahme
Bauen Sie die Türstation nach Ihren Wünsche zusammen. Beachten Sie hierzu die Bedienungsanleitung der einzelnen Module. Verkabeln Sie diese und wenn alles bereit ist können Sie die Türstation mit der Telefonleitung und Stromversorgung verbinden.
- Verbinden Sie ERST die Telefonleitung und dann die externe Stromversorgung.
Bitte beachten!
Die externe Stromversorgung darf die 12 Vss NICHT ÜBERSCHREITEN! Prüfen Sie die Spannung mit einem Voltmeter! Eine höhere Spannung kann das Gerät zerstören und die Garantie verfallen lassen! Wir empfehlen den Einsatz von
unseren Trafo PRS210.
Bitte beachten!
Sie benötigen jeweils ein separates Netzteil für jede Türfreisprecheinrichtung die Sie installieren möchten!
- Nach dem Einschalten der Stromversorgung führt das Gerät eine interne Inbetriebnahmeprozedur durch. Warten Sie bis die rote LED erloschen ist, danach ist das Gerät betriebsbereit.
Programmierung
Die gesamte Programmierung, d.h. die Einstellung der Rufummern und die Einstellung der verschiedenen Funktionen werden mit Hilfe eines Telefons mit MFV Wahl durchgeführt.
Bitte beachten!
Das Gerät besitzt zwei Speicher. Ein Arbeitsspeicher und ein Festspeicher (Flash). Wärend der Programmierung werden alle Betriebsdaten in den Arbeits-speicher gelesen. Nach der erfolgten Programmierung werden diese Daten wieder komplett in den Festspeicher übertragen. Dies erfolgt in einem Schritt
am Ende der Programmierung, nachdem Sie die 3 für die Beendigung des Programmiermodus gedrückt haben. Darum erhalten Sie nach dem Trenncode einen Bestätigungston, das Gerät ist aber erst nach einigen Sekunden betriebsbereit. Sollte wärend dieser Zeit die Stromversorgung ausfallen oder die Telefonleitung getrennt werden, gehen alle programmiert Daten verloren. Beachten Sie also bei aufwendigen Programmierungen ggf. eine Zwischenspeicherung durchzuführen.
Aktivierung des Programmiermodus
Um das Doortello Home zu programmieren, muss erst der Programmiermodus aktiviert werden. Das Gerät muss, bevor Sie es programieren können, an die die Telefonleitung und dem externen Netzgerät angeschlossen sein.
Nach der ersten Einschaltung der Stromversorgung, führt das Gerät eine Initialisierungsphase durch. Dabei werden Zwischenspeicher gelöscht und die Telefonleitung geprüft. Siehe auch hierzu Erste Inbetriebnahme. In dieser Zeit ist das Gerät noch nicht betriebsbereit. Wenn die rote LED ausgeschaltet wird ist das Gerät betriebsbereit.
Rufen Sie nun das Gerät mit Hilfe eines Telefons an, beachten Sie dabei das dieses auch eine für die MFV Nachwahl funtkionsfähige Wahltastatur besitzt. Das Gerät antwortet mit einem kurzen Ton und die rote LED leuchtet auf um die Sprechbereitschaft zu signalisieren.
Bitte beachten!
Es könnte sein das am Doortello Home die automatische Anrufbeantwortung bei einer frühreren Programmierung abgeschaltet wurde.
In diesem Fall erhalten Sie nach der Anwahl des Gerätes eine Freiton ohne Antwort. Um trotzdem in den Programmiermodus zu gelangen können Sie den Anruf an der Türstation beantworten indem Sie eine beliebige Klingeltaste wärend dem anliegenden Ruf betätigen.

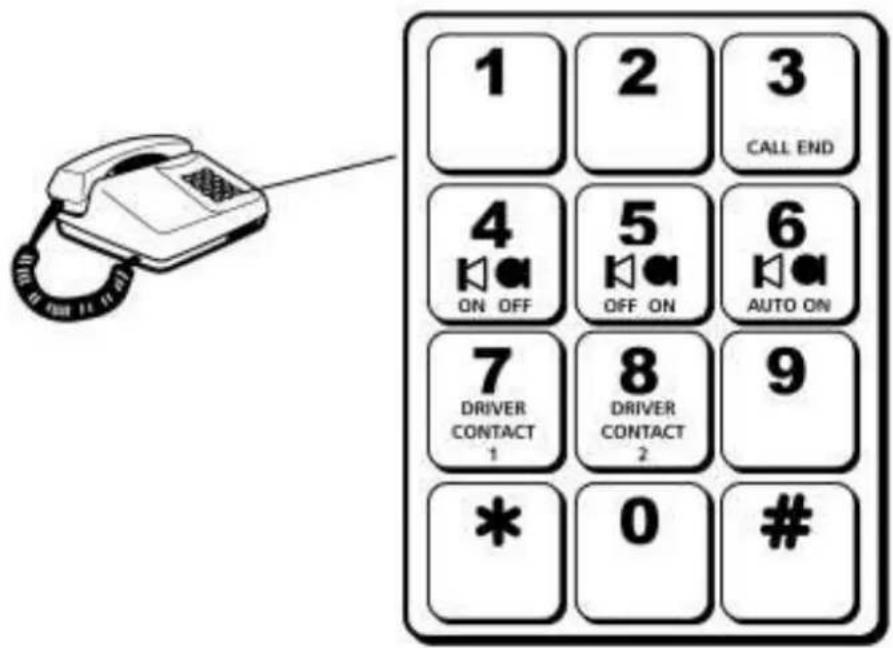

Den Programmiermodus aktivieren Sie nun mit folgender Eingabe:
* # 0 Passwort (Grundeinstellung 1 2 3 4) OK Ton
Nun ist der Programmiermodus aktiviert. Die rote LED blinkt.
Der Programmiermodus wird beendet mit der Wahl der Ziffer 3.
Bitte beachten!
Wenn Sie nach der Programmierung den Hörer auflegen ohne die Ziffer 3 zu wählen gehen alle bis dahin eingegebenen Daten verloren!
Bitte beachten!
Es könnte sein das am Doortello Home die Aktivierung des Programmiermodus durch Passworteingabe in einer frührern Programmierung abgeschaltet wurde. In diesem Fall wird der Programmiermodus direkt nach der Eingabe von
* # 0 aktiviert.
Bitte beachten!
Das Passwort kann geändert werden. Wenn Sie nach der Passworteingabe ein NOOK Ton hören ist Ihr benutztes Passwort falsch.
Bitte beachten!
Sobald das Gerät den Anruf beantwortet wird eine Zeitsteuerung gestartet für die maximale Verbindungszeit. Diese ist ab Werk auf 60 Sekunden eingestellt, danach trennt das Gerät automatisch die Verbindung. Alle bis dahin programmierte Daten gehen verloren. Wir empfehlen Ihnen diese Zeit zu ändern wenn Sie eine grössere Programmierung vorhaben.
Bitte beachten!
Wenn die Programmierung mit der Ziffer 3 beendet wurde werden alle programmierten Daten von einem Zwischenspeicher in einen Festwertspeicher des Gerätes übertragen. Dies dauert ca. 5 Sekunden. In dieser Zeit ist das Gerät nicht verfügbar.
Töne bei der Programmierung
Wärend der Programmierung werden folgende Töne eingeblendet:
Antwort Ton: 1 kurzer Ton. Wird nach der Anrufbeantwortung eingeblendet und signalisiert die Verfügbarkeit des Gerätes.
OK Ton: 3 kurze Töne. Die Eingabe ist korrekt erfolgt, die Funktion wurde aktiviert oder die Programmierdaten akzeptiert.
NOOK Ton: 6 kurze Töne: Die Eingabe ist falsch, die Funktion wurde nicht aktiviert, die programmierten Daten sind verloren.
Fehler Ton: 9 kurze Töne. Es ist ein Fehler im Speicher aufgetreten, die Daten konnten nicht gespeichert werden und sind verloren.
Laden der Grunddaten
Falls die Türstation verlegt wird oder sich die Rufnummern geändert haben oder das Gerät falsch programmiert wurde, können Sie die ab Werk vorgesehenen Grunddaten mit folgender Eingabe neu laden:
* # 9 OK Ton # 9 1 2 3 4 OK Ton
Beachten Sie bitte, dass das Laden der Grunddaten alle programmierten Rufnummern und Einstellungen löscht. Wenn Sie nur eine Rufnummer ändern möchten ist die Grunddatenladung nicht empfehlenswert. Benutzen Sie hierzu die Prozedur wie im Abschnitt Löschen der Klingeltasten beschrieben.
Bitte beachten!
Die oben angegebene Eingabe sieht vor das das Standardpasswort
1 2 3 4 eingestellt ist. Sollten Sie ein anderes Passwort programmiert
haben müssen Sie dieses anstelle der 1 2 3 4 benutzen.
Bitte beachten!
Die Grunddaten werden erst nach der Eingabe der Ziffer 3 zur Beendigung des Programmiermodus geladen.
Bitte beachten!
Sollte das Passwort verloren gehen ist es möglich eine Grunddatenladung mit einem Masterpasswort durchzuführen und somit die Werkeinstellung mit dem Standardpasswort wieder zu laden. Wenden Sie sich bitte an die Rocom Energie- und Kommunikationssysteme GmbH für weitere Details hierzu.
Klingeltasten
Für jede der 6 Klingeltasten ist die Programmierung einer Rufnummer mit jeweils max. 16 Stellen möglich. Weiterhin ist es möglich den Tasten spezielle Sonderfunktionen zuzuordnen.
Die einzelnen Klingeltasten haben eine dezimale Adresse von 1 bis 6. Als Ziffern der Telefonnummern können die Ziffern 1 bis 0, sowie dei Sonderzeichen *, # , die Funktionen "Flash" und eine Pause programmiert werden.
Ab Werk sind keine Rufnummern programmiert.
Um die Klingeltasten zu programmieren machen Sie folgenden Eingaben:
# 1 OK Ton {Telefonnummer und/oder Funktion} * {Tasten- adresse} OK Ton
Als Ziffern der Telefonnummer (max. 16 Ziffern je Telefonnummer) können folgende Werte eingegeben werden:
Ziffern: 1, 2, 3, 4, 5, 6, 7, 8, 9, 0
Wahlfunktionen: # # 1, wählt das Sonderzeichen (gilt als 1 Ziffer);
# # 2, wählt das Sonderzeichen (gilt als 1 Ziffer);
# # 3 , macht eine Wahlpause von 2 Sekunden Dauer (Grundeinstellung) (gilt als 1 Ziffer);
# # 4, sendet ein "Flash" (kurze Leitungsunterbrechung, "R" Taste) von 80 ms Dauer (Grundeinstellung) (gilt als 1 Ziffer);
Beispiel:
Die Klingeltaste 1 muss die Rufnummer 13 wählen. Da Ihre TK-Anlage eine automatische Amtsbelegung hat muss vor der Internwahl ein Flashzeichen gesendet werden. Zur sicheren Wahl wird noch nach dem Flash eine Pause programmiert. Eingabe:
# 1 OK Ton # # 4 # # 3 1 3 * 1 OK Ton
Diese Rufnummer belegt 4 Ziffern der 16 verfügbaren.
Löschen der Klingeltasten
Jede der 6 Klingeltasten kann einzeln gelöscht werden. Um die Klingeltasten zu löschen machen Sie folgenden Eingabe:
* # 9 OK Ton # 1 {Tastenadresse} OK Ton
Beispiel:
■ Sie wollen die Klingeltaste 5 löschen. Eingabe:
Wenn Sie die Klingeltaste neu programmieren möchten müssen Sie diese NICHT vorher löschen. Die neue Programmierung überschreibt automatisch die alte.
Automatische Anrufbeantwortung
Die Doortello Home kann ab Werk ankommende Anrufe automatisch beantworten. Diese Funktion kann bei Bedarf abgeschaltet werden. Um die automatische Anruf-beantwortung abzuschalten machen Sie folgenden Eingabe:
* # 3 OK Ton # 1 0 OK Ton
Um diese Funktion wieder einzuschalten:
* # 3 OK Ton # 1 1 OK Ton
Bitte beachten!
Wenn die Funktion automatische Anrufbeantwortung abgeschaltet ist kann ein ankommender Ruf (z.B. um das Gerät umzuprogrammieren) immer noch mit der Betätigung einer beliebigen Klingeltaste beantwortet werden. Eine komplette Abschaltung ist nicht möglich da sonst das Gerät nur noch ab Werk umprogrammiert werden könnte.
Lautsprecherzustand nach Leitungsbelegung
Bei der Doortello Home ist es möglich den Zustand des Lautsprecher, also ob ein- oder ausgeschaltet, bei Leitungsbelegung festzulegen. Ab Werk ist der Lautsprecher immer an. Bei Bedarf ist es möglich diesen Zustand zu ändern, wenn z.B. nicht gewünscht wird das MFV Wahl- und Ruftöne nach einer Tastenbetätigung zu hören sind. Es stehen 5 verschiedene Betriebsarten zur Verfügung:
Lautsprecher immer an 1
Der Lautsprecher wird sofort mit der Tastenbetätigung aktiviert. Alle Wahl- und Ruftöne können an der Türstation gehört werden. Der Lautsprecher wird nur durch
die Steuerung je nach Einstellung für den automatischen Wechselsprecher oder Gegensprechen verwaltet. (Grundeinstellung)
Lautsprecher immer an aber mit manueller Wechselsprechsteuerung 2
Der Lautsprecher wird sofort mit der Tastenbetätigung aktiviert. Alle Wahl- und Ruftöne können an der Türstation gehört werden. Der Lautsprecher wird durch die Steuerung je nach Einstellung für den automatischen Wechselsprecher oder
Gegensprechen verwaltet. Über die Nachwahl der Ziffer ist es aber möglich per Hand den Lautsprecher während dem Gespräch einzuschalten (manuelle
Wechselsprechfunktion). Mit der Taste 6 wird dann die normale programmierte Betriebsart der Freisprecheinrichtung wieder aktiviert.
Lautsprecher aus mit automatischer Aktivierung bei Anrufbeantwortung 3
Der Lautsprecher bleibt nach der Tastenbetätigung ausgeschaltet. Alle Wahl- und Ruftöne können an der Türstation nicht gehört werden. Sobald das Gerät eine Antwort erkennt (Spracherkennung) wird der Lautsprecher eingeschaltet. Danach wird der Lautsprecher durch die Steuerung je nach Einstellung für den automatischen Wechselsprecher oder Gegensprechen verwaltet.
Lautsprecher aus mit manueller Aktivierung 4
Der Lautsprecher bleibt nach der Tastenbetätigung ausgeschaltet. Alle Wahl- und Ruftöne können an der Türstation nicht gehört werden. Erst nach der Wahl der Kennziffer 6 wird der Lautsprecher eingeschaltet. Über die Nachwahl der Ziffer
4 ist es möglich per Hand den Lautsprecher während dem Gespräch einzuschal-
ten (manuelle Wechselsprechfunktion). Mit der Taste 6 wird dann die normale programmierte Betriebsart der Freisprecheinrichtung wieder aktiviert.
Lautsprecher immer aus 0
Der Lautsprecher ist immer ausgeschaltet und kann nicht eingeschaltet werden. Diese Einstellung dient nur zu Testzwecken.
Um den Lautsprecherzustand nach Leitungsbelegung zu programmieren machen Sie folgenden Eingabe:
* # 3 OK Ton # 2 {Lautsprecherbetriebsart} OK Ton
Beispiel:
■ Sie wollen das der Laustsprecher beim Verbindungsaufbau ausgeschaltet ist und sich nur nach der Anrufbeantwortung automatisch aktiviert. Eingabe:
* # 3 OK Ton # 2 3 OK Ton
Mikrofonzustand nach Leitungsbelegung
Bei der Doortello Home ist es möglich den Zustand des Mikrofons, also ob ein- oder ausgeschaltet, bei Leitungsbelegung festzulegen. Ab Werk ist das Mikrofon bei der Leitungsbelegung ausgeschaltet und aktiviert sich automatisch bei der Anruf-beantwortung (Spracherkennung). Bei Bedarf ist es möglich diesen Zustand zu ändern. Es stehen 5 verschiedene Betriebsarten zur Verfügung:
Mikrofon immer an 1
Das Mikrofon wird sofort mit der Tastenbetätigung aktiviert. Danach wird es nur durch die Steuerung je nach Einstellung für den automatischen Wechselsprecher oder Gegensprechen verwaltet.
Mikrofon immer an aber mit manueller Wechselsprechsteuerung 2
Das Mikrofon wird sofort mit der Tastenbetätigung aktiviert. Danach wird es durch die Steuerung je nach Einstellung für den automatischen Wechselsprecher oder Gegensprechen verwaltet. Über die Nachwahl der Ziffer 5 ist es aber möglich per Hand das Mikrofon während dem Gespräch einzuschalten (manuelle Wechselsprechfunktion). Mit der Taste 6 wird dann die normale programmierte Betriebsart der Freisprecheinrichtung wieder aktiviert.
Mikrofon aus mit automatischer Aktivierung bei Anrufbeantwortung 3
Das Mikrofon bleibt nach der Tastenbetätigung ausgeschaltet. Sobald das Gerät eine Antwort erkennt (Spracherkennung) wird es eingeschaltet. Danach wird das Mikrofon durch die Steuerung je nach Einstellung für den automatischen Wechsel-sprecher oder Gegensprechen verwaltet. (Grundeinstellung)
Mikrofon aus mit manueller Aktivierung 4
Das Mikrofon bleibt nach der Tastenbetätigung ausgeschaltet. Erst nach der Wahl der Kennziffer 6 wird es eingeschaltet. Über die Nachwahl der Ziffer 5 ist es möglich per Hand den Lautsprecher während dem Gespräch einzuschalten (manuelle Wechselsprechfunktion). Mit der Taste 6 wird dann die normale programmierte Betriebsart der Freisprecheinrichtung wieder aktiviert.
Mikrofon immer aus 0
Das Mikrofon ist immer ausgeschaltet und kann nicht eingeschaltet werden. Diese Einstellung dient nur zu Testzwecken, bzw. für den Einsatz der Doortello Business Freisprecheinrichtung als Lautsprecheranlage.
Um den Mikrofonzustand nach Leitungsbelegung zu programmieren machen Sie folgenden Eingabe:
* # 3 OK Ton # 3 {Mikrofonbetriebsart} OK Ton
Beispiel:
■ Sie möchten das das Mikrofon beim Verbindungsaufbau sofort eingeschaltet ist. Eingabe:
*#3 OK Ton #31 OK Ton
Bitte beachten!
Wenn das Mikrofon sofort nach der Leitungsbelegung eingeschaltet wird kann es zu Probleme mit der korrekten Ruf-, bzw. Besetzttonerkennung kommen.
Automatische Leitungstrennung nach Aktivierung eines Steuerkontaktes
Die Doortello Home trennt ab Werk automatisch die Verbindung wenn einer der Steuerkontakte aktiviert wurde. Diese Funktion kann bei Bedarf, z.B. wenn mehrmals der Steuerkontakt bei einem Gespräch betätigt werden soll, abgeschaltet werden. Um die automatische Trennung nach Steuerkontaktaktivierung abzuschalten machen Sie folgenden Eingabe:
* # 3 OK Ton # 5 0 OK Ton
Um diese Funktion wieder einzuschalten:
* # 3 OK Ton # 5 1 OK Ton
Bitte beachten!
Diese Einstellung gilt für ALLE Steuerkontakte.
Passwort
Die Aktivierung des Programmiermodus wird durch die Eingabe eines Passwortes geschützt. Dieser hat ab Werk den Grundwert . Es is2 möglich4 diesen Wert zu ändern, bzw. die Abfrage des Passwortes zu unterdrücken. Um das Programmierpasswort zu ändern machen Sie folgenden Eingabe:
# 4 OK Ton # 1 {Neues Passwort} * {Neues Passwort} OK Ton
Es können Werte von 0 0 0 0 bis 19 angegeben werden. Um die Passwortabfrage bei der Aktivierung des Programmiermodus abzuschalten
machen Sie folgende Eingabe:
Beispiel:
Sie möchten das Passwort auf den Wert "5678" ändern. Eingabe:
Bitte beachten!
Sollte das Passwort verloren gehen ist es möglich eine Grunddatenladung mit Hilfe eines Masterpasswortes durchzuführen und somit die Werkeinstellung mit dem Standardpasswort wieder zu laden. Wenden Sie sich bitte an die Rocom Energie- und Kommunikationssysteme GmbH für weitere Details hierzu.
Kennziffern für die Steuerkontakte
Die zwei Steuerkontakt können ab Werk mit den MFVKennziffern 7 und 8 aktiviert werden. Diese Kennziffern können geändert werden. Um die Kennzifern für die Steuerkontakte zu ändern ändern machen Sie folgenden Eingabe:
Es können als Kennziffer die Werte von 7 bis 99999 ben werden. Die Eingabe einer 0 deaktiviert den Steuerkontakt.
Als Steuerkontkat Nr. können die Werte 1 (Steuerkontakt 1) und 2 Steuerkontakt 2) eingegeben werden.
Beispiel:
■ Sie möchten den Steuerkontakt 2 über die Eingabe der Kennziffer "702" aktivieren. Eingabe:
Bitte beachten!
Das Gerät prüft bei der Eingabe der Kennziffer ob diese nicht schon vergeben wurde. Wenn Sie also nach der Eingabe der neuen Kennziffer einen NOOK Ton
erhalten prüfen Sie ob die Kennziffer schon vergeben wurde. Es können nur Kennziffern die mit den Ziffern 7, 8 und 9 anfangen eingegeben werden. Wenn die Kennziffer einstellig ist können keine weitere Kennziffern die mit der gleichen Ziffer anfangen programmiert werden (z.B. können Sie "71" und "72" programieren, aber nicht "7" und "71"). Wenn Sie also das o.g. Beispeile programmieren möchten müssen Sie zuvor die Kennziffer "7" für den Steuerkontakt 1 löschen oder ebenfalls auf eine dreistellige Kennziffer (z.B. "701") ändern.
Maximale Belegungszeit
Die Doortello Home Türfreisprecheinrichtung besitzt eine Zeitschaltuhr die die maximal Belegungszeit überwacht. Diese wird automatisch nach der Leitungsbelegung aktiviert und trennt automatisch die Verbindung nach Ablauf der programmierten Zeit. Ab Werk ist die maximale Verbindungszeit auf 60 Sekunden eingestellt. Diese kann geändert oder auch abgeschaltet werden. Um die maximale Verbindungszeit zu ändern ändern machen Sie folgenden Eingabe:
* # 7 OK Ton # 1 {Maximale Verbindungszeit in s} OK Ton
Es können Werte von 0 3 0 bis eingegeben werden. Die Eingabe einer 0 0 0 deaktiviert die Zeitsteuerung.
Beispiel:
■ Sie möchten die maximale Verbindungszeit auf 2 Minuten verlängern. Eingabe:
* # 7 OK Ton # 1 1 2 0 OK Ton
Bitte beachten!
Diese Zeitsteuerung dient zur Sicherheit des Gerätes. Wenn bei einigen Verbindungen (z.B. VoIP) nach dem Auflegen des Telefonhörers kein Besetzton gesendet wird sichert diese Zeitsteuerung auf jedem Fall die Trennung der Verbindung. Wenn diese abgschaltet wird geht diese Sicherung verloren. Bei Verbindungsfehler kann es dann vorkommen das die Einrichtung blockiert wird und die Leitung nicht mehr trennt. Abhilfe hierzu ist dann nur die Trennung von Telefonleitung und Stromversorung um das Gerät zurückzusetzen.
Bitte beachten!
Eine Verbindungszeit unter 30 Sekunden ist nicht möglich da sonst eine Umprogrammierung des Gerätes auf z.B. eine länger Verbindungszeit nicht mehr gewährleistet werden kann.
Wahlpausezeit
Bei der Programmierung der Rufnummern für die Klingeltasten und Kurzwahlziele kann auch eine Wahlpause mit den Kennzeichen # # 3 programmiert werden. Diese hat ab Werk eine Dauer von 2 Sekunden, kann aber verlängert oder verkürzt werden. Um die Pausezeit zu ändern machen Sie folgenden Eingabe:
* # 7 OK Ton # 2 {Wahlpausedauer in s} OK Ton
Es können Werte von 1 bis 9 eingegeben werden. Die Eingabe einer 0 deaktiviert die Wahlpause.
Beispiel:
■ Sie möchten die Wahlpausezeit auf 5 Sekunden verlängern. Eingabe:
*#7 OK Ton #25 OK Ton
Wahlpause zwischen den Ziffern
Wenn die Doortello Home die programmierten Rufnummern wählt setzt sie automatisch zwischen den Ziffern eine Wahlpause mit eine Wert ab Werk von 150 ms. Um die Wahlpausezeit zwischen den Ziffern zu ändern machen Sie folgenden Eingabe:
* # 7 OK Ton # 3 {Wahlpause zwischen den Ziffern in ms} OK Ton
Es können Werte von 1 0 0 bis 9 gegeben werden.
Beispiel:
■ Sie möchten die Wahlpausezeit zwischen den Ziffern auf 300
Millisekunden verlängern. Eingabe:
* # 7 OK Ton # 3 3 0 0 OK Ton
Bitte beachten!
Der hier programmierte Wert sollte nur geändert werden wenn z.B. Probleme bei Wahl, wie Falschwahl, bei der angeschlossenen TK-Anlage oder Adapter auftreten.
Aktivierungszeit der Steuerkontakte
Die Steuerkontakte werden für eine bestimmte vorprogrammierten Zeit aktiviert. Diese ist ab Werk auf 5 Sekunden eingestellt, kann aber geändert werden. Weiterhin ist es möglich die Kontakte so zu programmieren das diese zusammen mit der Leitungsbelegung automatisch aktiviert werden und am Ende der Verbindung wieder geöffnet werden. Um die Aktivierungszeit der Steuerkontakte zu ändern machen Sie folgenden Eingabe:
Ton ✕ # 7 OK Ton # 4 {Aktivierungszeit in s} ✕ {Steuerkontakt Nr.} OK
Es können Werte von 0 1 bis 9 8 eingegeben werden. Die Eingabe von 9 9 aktiviert die Funktion automatische Aktivierung mit Leitungsbelegung.
Als Steuerkontakt Nr. können die Werte 1 (Steuerkontakt 1) und 8 steuerkontakt 2) eingegeben werden.
Beispiel:
■ Sie möchten den Steuerkontakt 2 automatisch mit der Leitungsbelegung aktivieren (z.B. um eine Videokamera einzuschalten). Eingabe:
# 7 OK Ton # 4 9 9 OK Ton * 2
Flashzeit
Bei der Programmierung der Rufnummern für die Klingeltasten oder Kurzwahlziele kann auch ein Flashzeichen mit den Kennzeichen programmiert werden. Dieses hat ab Werk eine Dauer von 80 Millisekunden, kann aber verlängert oder verkürzt werden. Um die Flashzeit zu ändern machen Sie folgenden Eingabe:
* # 7 OK Ton # 9 {Flashdauer in Millisekunden} OK Ton
Es können Werte von 001 bis eingegeben werden. Die Eingabe einer 000 deaktiviert die Flashfunktion.
Beispiel:
■ Sie möchten die Flashzeit auf 100 ms verlängern. Eingabe:
* # 7 OK Ton # 9 1 0 0 OK Ton
Besetzttonerkennung
Die Doortello Home Türfreisprecheinrichtung kann einen Beseztton erkennen um die Verbindung am Ende eines Gespräches automatisch zu beenden. Ab Werk kann das Gerät drei unterschiedliche Besetzttöne gleichzeitig erkennen: Standard Besetzton 500/500, TK Beseztton 200/400 und Spezial Besetzton 220/220. Diese Töne können bei Bedarf umprogrammiert werden. Um die Besetztonerkennung zu ändern machen Sie folgenden Eingabe:
# 8 OK Ton # 1 {Dauer Besetztton 1 in ms x 10} OK Ton {Pause Besetztton 1 in ms x 10} OK Ton {Anzahl der Töne vor der Trennung} OK Ton # 8 OK Ton # 2 {Dauer Besetztton 2 in ms x 10} OK Ton {Pause Besetztton 1 in ms x 10} OK Ton {Anzahl der Töne vor der Trennung} OK Ton * # 8 OK Ton # 3 {Dauer Besetztton 3 in ms x 10} OK Ton {Pause Besetztton 1 in ms x 10} OK Ton {Anzahl der Töne vor der Trennung} OK Ton
Bei der Dauer und der Pause können Werte von 0 0 bis 9 eingegeben werden. Bei der Anzahl der Töne vor der Trennung können Werte von 1 bis 9 eingeben werden.
Beispiel:
Es soll die Erkennung eines Besetztones mit einer Dauer von 200 ms (20 x 10) und einer Pause mit 200 ms programmiert werden, die Trennung soll nach drei Töne erfolgen. Eingabe
* # 8 OK Ton # 1 2 0 OK Ton 2 0 OK Ton 3 OK Ton
Bitte beachten!
Die Anzahl der Töne vor der Trennung dürfen keinen zu kleinen Wert haben. Wenn der Wert zu klein ist kann es durchaus vorkommen dass ein Gespräch als Beseztton erkannt wird und das Gerät die Verbindung trennt. Wir empfehlen keinen Wert unter 3 einzugeben.
Ruftonerkennung
Um die Anzahl der Rufe zu zählen muss die Doortello Home Türfreisprecheinrichtung den Rufton richtig erkennen. Ab Werk kann das Gerät den Standard Rufton 1000/4000 erkennen. Dieser Ton kann bei Bedarf umprogrammiert werden. Um die
Ruftonerkennung zu ändern machen Sie folgenden Eingabe:
* # 8 OK Ton # 4 {Dauer 1 in ms x 10} OK Ton {Pause 1 in ms x 10} OK Ton {Dauer 2 in ms x 10} OK Ton {Pause 2 in ms x 10} OK Ton
Bei der Dauer 1-2 und der Pause 1 können Werte von 0 0 0 bis 2 5 5 und bei der Pause 2 von bis eingegeben 9 9 9 werden.
Beispiel:
Es soll die Erkennung eines Doppletruftones mit einer Dauer von 250 ms (25 x 10), einer Pause mit 500 ms (50 x 10), einer Dauer von 250 ms (25 x 10) und einer Pause von 4000 ms (400 x 10) programmiert werden. Eingabe:
* # 8 OK Ton # 4 0 2 5 OK Ton 0 5 0 OK Ton 0 2 5 OK Ton 4 0 0 OK Ton
Bitte beachten!
Wenn einfache Ruftöne programmiert werden sollen, werden nur die Werte Dauer 1 und Pause 2 eingegeben. Die Werte Pause 1 und Dauer 2 müssen den Wert 000 erhalten.
Anzahl der Rufe
Das Gerät kann bei einem Anruf zu einem Telefon das nicht antwortet die Verbindung nach einer programmierten Anzahl von Anrufe automatisch trennen. Ab Werk erfolgt die Trennung nach 7 Ruftöne. Um die Anzahl der Rufe zu ändern machen Sie folgenden Eingabe:
* # 8 OK Ton # 5 {Anzahl der Rufe} OK Ton Es können Werte von 0 2 bis 1ingegeben werden.
Beispiel:
■ Wenn eine Nebenstelle gerufen wird und diese nicht innerhalb von 18 Rufe antwortet muss die Verbindung getrennt werden. Eingabe:
* # 8 OK Ton # 5 1 8 OK Ton
Bitte beachten!
Das Gerät erkennt die empfangenen Töne und nicht die effektiven Rufe an der gewählten Nebenstelle. Einige TK-Anlagen senden einen Rufton der nicht genau mit den Rufe zu den Telefone übereinstimmt.
Bitte beachten!
Die Anzahl der Ruftöne wird durch die maximale Verbindungszeit beschränkt. Möchten Sie also eine erhöht Anzahl von Anrufe erreichen (z.B. bei einer Rufweiterschaltung) müssen Sie auch ggf. die maxiamle Verbidnungszeit ändern.
Tontabellen
Um die Programmierung der Töne zu vereinfachen sind 30 vorgefertigte Tontabellen im Gerät verfügbar. Wenn eine Tabelle geladen wird werden alle vorgegebene Besetztöne und der Rufton eingestellt. Eine einzelne Programmierung ist nicht notwendig. Ab Werk ist die Tabelle 01 gelanden (Grundeinstellung). Um die Tontabelle zu ändern machen Sie folgenden Eingabe:
* # 8 OK Ton # 9 {Tabellennummer} OK Ton
Es können Werte von 0 1 bis 3 2 eingegeben werden.
Beispiel:
■ Sie möchten die Tontabelle 11 (Panasonic TK-Anlagen) laden. Eingabe:
* # 8 OK Ton # 9 1 1 OK Ton
Folgende Tabellen sind z.Zt. im System vorhanden:
Tabelle 01 Amt Deutschland, Italien, Norwegen, Mexiko, Polen, Luxemburg
Besetztton 1: 50/50
Besetztton 2: 25/25
Besetztton 3: 22/22
Rufton: 1000/4000
Tabelle 02 Amt Schweden, Dänemark, Island, Portugal
Besetztton 1: 25/25
Besetztton 2: 50/50
Besetztton 3: 20/40
Rufton: 1000/5000
Tabelle 03 Amt Österreich, Finnland, Griechenland, Ungarn
Besetztton 1: 30/30
Besetztton 2: 20/20
Besetztton 3: 50/50
Rufton: 1000/5000
Tabelle 0 4 Amt Vereingtes Königreich, Australien
Besetztton 1: 38/38
Besetztton 2: 35/25
Besetztton 3: 50/50
Rufton: 400/200/400/2000
Tabelle 0 5 Amt Spanien, Frankreich
Besetztton 1: 20/20
Besetztton 2: 50/50
Besetztton 3: 00/00
Rufton: 1500/3200
Tabelle 0 6 Amt Singapur
Besetztton 1: 75/75
Besetztton 2: 50/50
Besetztton 3: 20/40
Rufton: 1000/4000
Tabelle 0 7 Amt Belgien
Besetztton 1: 50/50
Besetztton 2: 20/20
Besetztton 3: 00/00
Rufton: 1000/3000
Tabelle 08 Amt Tschechische Republik
Besetztton 1: 33/33
Besetztton 2: 16/16
Besetztton 3: 00/00
Rufton: 1000/4000
Tabelle 0 9 Amt USA, Canada, Irland, Turkei
Besetztton 1: 50/50
Besetztton 2: 25/25
Besetztton 3: 20/20
Rufton: 2000/4000
Tabelle 10 TK-Anlagen Agfeo
Besetztton 1: 20/40
Besetztton 2: 50/50
Besetztton 3: 00/00
Rufton: 400/2000
Tabelle TK-Anlagen Panasonic
Besetztton 1: 20/20
Besetztton 2: 25/25
Besetztton 3: 10/10
Rufton: 500/250/500/2800
Tabelle 1 2 TK-Anlagen Siemens
Besetztton 1: 53/53
Besetztton 2: 16/44
Besetztton 3: 00/00
Rufton: 1000/4000
Tabelle 1 3 TK-Anlagen Deutsche Telekom T-Com
Besetztton 1: 25/25
Besetztton 2: 50/50
Besetztton 3: 00/00
Rufton: 1000/4000
Tabelle 1 4 TK-Anlagen Avaya Tenovis
Besetztton 1: 16/48
Besetztton 2: 50/50
Besetztton 3: 00/00
Rufton: 1000/4000
Tabelle 1 5 TK-Anlagen Auerswald
Besetztton 1: 23/23
Besetztton 2: 50/50
Besetztton 3: 00/00
Rufton: 1000/4000
Tabelle 1 6 TK-Anlagen Gesko
Besetztton 1: 50/50
Besetztton 2: 00/00
Besetztton 3: 00/00
Rufton: 500/2000
Bitte beachten!
Alle weiteren Tabellen enthalten keine Töne.
Bedienung
Die unten beschriebene Betriebsanweisungen beziehen sich auf die in der Grundeinstellung vorgesehene Funktionalität. Durch eine entsprechende Umprogrammierung kann sich das Doortelo Home auch etwas anders verhalten.
Anruf eines Telefons über Klingeltaste
An der Türstation die Klingeltaste betätigen. Die rote LED blinkt und die gespeichert Rufnummer wird gewählt. Wenn der gerufene Teilnehmer antwortet ist die rote LED ständig an, es kann nun ein Gespräch geführt werden.
Anruf zur Türstation
Die Türstation kann jeder Zeit angerufen werden. Nach der automatischen Anrufbeantwortung ist eine Sprechverbindung oder die Aktivierung des Programmiermodus durch Eingabe eines Passwortes möglich.
Bitte beachten!
Der Programmiermodus kann nur innerhalb von 5 Sekunden nach der Anruf-beantwortung aktiviert werden.
Trennung der Verbindung
Die Verbindunge wird beendet wenn:
- Der gerufene Teilnehmer nicht innerhalb von 7 Ruftöne antwortet;
- Der gerufene Teilnehmer besetzt ist;
- Der gerufene Teilnehmer einen Steuerkontakt aktiviert;
- Der gerufene Teilnehmer die Verbindung mit der Wahl der Kennziffer beendet;
- Der gerufene Teilnehmer auflegt und ein Beseztton erkannt wird;
- Die programmierte Verbindungszeit abgelaufen ist
Kennziffern am Telefonendgerät
Optische Anzeige
| traegieznA noitamrofnl | |
| suA dha#z | |
| Initialisierungsphase (nach Stromausfall oder Inbetriebnahme) | |
| Rote LED leuchtet | Leitungsbelegung und Prüfung, Messung des Geräuschpegels |
| Rote LED blinkt | Daten/Grunddaten werden geladen |
| Programmiermodus | |
| Rote LED blinkt | Programmiermodus aktiviert, Passwort OK |
| Rote LED an | Daten werden in den Festwertspeicher geschrieben |
| Klingeltastenbetätigung | |
| Rote LED blinkt | Leitung ist belegt, Rufnummer wird gewählt |
| Rote LED an | Anruf wurde beantwortet, Mikrofon ist eingeschaltet |
Fehlersuche
Das Freisprechtelefon kann nicht programmiert werden
- Prüfen Sie ob das Passwort korrekt eingegeben wurde.
- Ggf. wurde die automatische Anrufbeantwortung abgeschaltet. Sie müssen dann mit einer Tastenbetätigung den Anruf an der Türstation manuell beantworten.
- Die MFV Töne die Sie senden haben eine zu hohen Pegel, versuchen Sie die Türstation über einen externen Anruf zu programmieren.
Das Freisprechtelefon wählt nicht
- Prüfen Sie ob die Telefonleitung korrekt angeschlossen ist.
- Prüfen Sie ob die Leerlaufspannung auf der Telefonleitung zwischen 20 und 60 Vdc liegt.
- Prüfen Sie ob die benutzte Klingeltaste die korrekte Adresse besitzt.
Nach Anschluss der Telefonleitung belegt das Gerät diese ständig
- Prüfeun Sie ob eine Klingeltaste ggf. kurzgeschlossen ist.
- Prüfen Sie ob die Leerlaufspannung auf der Telefonleitung zwischen 20 und 60 Vdc liegt.
- Trennen Sie Telefonleitung und Stromversorgung und initialisieren Sie das Gerät erneut.
Bei einem Verbindungsaufbau ist ein lauter Rückkopplungston zu hören
- Prüfen Sie die Lautsärkeeinstellung für Lautsprecher und Mikrofon..
- Prüfen ob das Mikrofon auch genau an der entsprechenden Bohrung ausgerichtet ist.
Der Türöffner wird nicht aktiviert
- Prüfen Sie ob dieser korrekt mit dem Steuerkontkat und der Stromversorgung angeschlossen ist. Wenn Sie die Anschlussklemmen des Steuerkontaktes kurzschliessen muss sich der Türöffner aktivieren.
- Prüfen Sie ob der Steuerkontakt mit min. 6 Vac/dc versorgt ist. Spannungen unters diesem Wert werden nicht durchgeschaltet. Wenn Sie eine Spannung unter diesem Wert haben (z.B. TTL Steuereung) müssen Sie die externes Relais benutzen (z.B. 1471).
- Prüfen Sie ob der Türöffnercode korrekt programmiert wurden.
- Der Steuerkontakt kann nur aktiviert werden wenn ein Anruf korrekt beantwortet wurde (die rote LED muss ständig leuchten), bzw. wenn das Mikrofon eingeschaltet ist.
Technische Unterstützung
Benutzen Sie die auf der letzten Seite angegeben Telefon- und Faxnummern, sowie E-Mail Adressen für weitere technische Unterstützung.
Technische Daten
Stromversorgung: 8 bis 12 Vss (MAXIMAL), max. 150 mA
Stromverbrauch
auf der Telefonleitung: ca. 15 μA (Stand-By)
18-60 mA (nominell)
Anzeigen: Eine rote Leuchtdiode
Sprachsteuerung: Sprachgesteuertes Gegensprechen (Halbduplex),handgesteuertes
Wechselsprechen
Wahl: MFV
Erkennbare MFV Töne: min. 50 ms Dauer
Erkennbare Besetzttöne: 350 - 480 Hz programmierbar
Erkennbare Ruftöne: 350 - 480 Hz programmierbar
Leitungsimpedanz: 600 Ohm oder Zr einstellbar
Programmierung: über Telefon mit MFV Nachwahl
Anrufbeantwortung: Automatisch oder manuell (programmierbar)
Erkennbare
Rufspannung: 24 bis 90 Vac (mit oder ohne dc Überlagerung), 25 bis 50 Hz
Leistung der integrierten
Steuerkontakten: 40 V ac/dc, 2 A max.
Gehäuse: ABS Kunststoffgehäuse und 2 mm Aluminiumblende
Schutzgrad: IP 34
Abmessungen HxBxT: 110 x 100 x 50 mm
Gewicht: 192 Gramm
Betriebstemperatur: -20^ bis +50^ (bei externer Stromversorgung)
Luftfeuchtigkeit: 30 bis 90% relative Luftfeuchtigkeit ohne Kondensierung
Betriebssicherheit: EN 60950
EMV: EN 55022:2006; EN 61000-6-1:2002
Telefonteil: ETSI EN 301 437; TBR 21
Zulassungen: R&TTE, CE
Weitere Normen: WEEE, RoHS
Kurzbedienungsanleitung Programmierung
Nachfolgend eine Übersicht aller programmierbaren Funktionen für das Doortello Business. In der rechten Spalte (GRUND.) finden Sie die Angaben über die Grundeinstellungen der einzelnen Programmierfelder. (T: sie hören eine Ton).
| Nr. | Programmiercode | Funktion | Grund. |
| 1. | * \# 0 T < PW > T | Aktiviert den Programmiermodus | 1234 |
| 2. | * \# 9 T < PW 9 T | Laden der Grunddaten | 1234 |
| 3. | * \# 1 T < Tel.Nr. > * * < Taste > T | Rufnummern der Tasten | siehe Life |
| 4. | * \# 9 T < Taste > T | Löschen der Rufnnummern | - |
| 5. | * \# 3 T < 1 On, 0 Off > T | Automatische Anrufbeantwortung | 1 |
| 6. | * \# 3 T < Mer2 > T | Lautsprecherzustand bei Aktivierung | 1 |
| 7. | * \# 3 T < Mer3 > T | Mikrofonzustand bei Aktivierung | 3 |
| 8. | * \# 3 T < 1 O5, 0 Off > T | Automatische Trennung nach Türöffnung | 1 |
| 9. | * \# 4 T < PW * * < PW > T | Passwortprogrammierung | 1234 |
| 10. | * \# 4 T < KenB ziffer > * * < Kontakt > T | Kennziffer für Steuerkontakte | 7, 8 |
| 11. | * \# 7 T < Zeit > T | Maximale Belegungszeit | 06s |
| 12. | * \# 7 T < Zeit2 > T | Wahlpausezeit | 2 s |
| 13. | * \# 7 T < Zeit3 > T | Wahlpause zwischen den Ziffern | 05ms |
| 14. | * \# 7 T < Zeit4 * * < Kontakt > T | Aktivierungszeit Steuerkontakte | 5 s |
| 15. | * \# 7 T < Zeit9 > T | Flashzeit | 08ms |
| 16. | * \# 8 T < Ton 1,2,3 > < Ton > T < Pause > T < Anzahl > T | Besetzttonerkennung | siehe Besch |
| 17. | Ruftonerkennung | siehe Besch | |
| 18. | Maximale Anzahl der Rufe | 7 | |
| 19. | Laden einer Tontabelle | 01 |
Übersicht der programmierten Werte
| Taste | Rufnummer | Grund. | ||||||||||||||
| 1 | - | |||||||||||||||
| 2 | - | |||||||||||||||
| 3 | - | |||||||||||||||
| 4 | - | |||||||||||||||
| 5 | - | |||||||||||||||
| 6 | - | |||||||||||||||
Dieses Symbol bedeutet, dass Elektrogerät separat gesammelt und nicht mit dem Hausmüll entsorgt werden soll. Die Europäische Union hat zu diesem Zweck ein Sammel- und Recyclingsystem eingerichtet, bei dem die Gerätehersteller für die Entsorgung zuständig sind. Dieses Gerät wurde mit hochwertigen recyclingfähigen und wiederverwertbaren Materialen und Komponenten gefertigt. Die in elektrischen und elektronischen Geräten enthaltenen, für den ordnungsgemäßen Betrieb unentbehrlichen Komponenten, können jedoch bei unsachgemäßer Handhabung oder Entsorgung eine Gefahr für Umwelt und Gesundheit darstellen. Entsorgen Sie bitte Ihr Altgerät nicht im Hausmüll. Wenn Sie der Eigentümer sind, geben Sie das Altgerät bitte an Sondermüllsammelstelle bzw. an den Fachhändler, bei dem Sie das neue Gerät kaufen.
-Falls Sie das Gerät gewerblich nutzen, beachten Sie bitte die entsprechenden Anweisungen des Herstellers.
-Falls Sie das Gerät in Leasing oder als Depotware hatten, wenden Sie sich bitte an Ihren Vertragshändler.
Leisten Sie gemeinsam mit uns einen Beitrag zum Umweltschutz!
Ihr Händler:
ROCOM
Energie- und Kommunikationssysteme GmbH
Lessing Str. 20, 63110 Rodgau, Deutschland
Tel. +49- (0) 6106 - 6600-0 Fax +49-(0) 6106 - 6600-66
HOTLINE +49-(0)6106-646041
E-Mail: info@rocom-gmbh.de
http://www.rocom-gmbh.de
