Produkttyp	All-in-One TouchPC
Marke	MSI
Modell	Adora20
Bildschirmdiagonale	19,5 Zoll (HD+)
Bildschirmauflösung	1600 x 900 Pixel
Optisches Laufwerk	DVD Super-Multi (Blu-ray optional)
Betriebssystem	Windows 7 oder Windows 8.x
Drahtlose Kommunikation	WLAN 802.11b/g, Bluetooth 2.4 GHz
LAN	Gigabit Ethernet (RJ-45)
USB-Anschlüsse	2x USB 2.0 (1x mit Super-Charger), 1x USB 3.0 (optional)
Videoausgänge	HDMI-out (optional), VGA (optional)
Audio	Integrierte Stereolautsprecher, Line-Out, Mikrofonanschluss
Webcam	Integrierte Webcam mit Mikrofon
Kartenleser	Multiformat-Kartenleser
Stromversorgung	Externes Netzteil (AC/DC-Adapter), 100-240V
Energieverwaltung	ENERGY STAR, Bildschirm abschalten nach 15 Min., Schlafmodus nach 30 Min.
Gewicht (ca.)	4 kg
Abmessungen (ca.)	470 x 370 x 50 mm (B x H x T)
Sicherheit	Kensington-Schloss, CE-Konformität, WEEE
Pflege und Reinigung	Gerät mit trockenem Tuch reinigen, keine Flüssigkeiten in Öffnungen gelangen lassen
Ersatzteile und Reparierbarkeit	Ersatzteile für Auslaufprodukte bis 5 Jahre nach Produktionsende verfügbar; Aufrüsten nur durch autorisierten Händler, sonst Garantieverlust

Häufig gestellte Fragen - Adora20 MSI

Wie kann ich das System zurücksetzen?

Warum startet mein Computer nicht?

Was tun, wenn kein Ton aus den Lautsprechern kommt?

Wie verbinde ich mich mit einem WLAN-Netzwerk?

Warum wird meine CD/DVD nicht gelesen?

Wie kann ich das Mikrofon testen?

Wie kann ich Energie sparen?

Kann ich Komponenten selbst aufrüsten?

Was bedeuten die LED-Anzeigen an der Seite?

Wie reinige ich das Gerät richtig?

BEDIENUNGSANLEITUNG Adora20 MSI

Hinweis zum Urheberrecht ....iii

Marken ....iii

Änderung....iii

Aufrüsten und Garantie ....iv

Ersatzteilverfügbarkeit ....iv

Technischer Kundendienst ......iv

"Grüne" Produkteigenschaften ....iv

Umweltpolitik v

Information über chemische Stoffe ...... v

Batterieinformationen.... v

Sicherheitshinweise ......vi

CE-Konformität......viii

WEEE-Hinweis ......viii

1. Überblick 1-1

Lieferumfang 1-2

Systemübersicht 1-3

Komponentenaustausch & Aufrüstung.... 1-10

2. Erste Schritte 2-1

Tipps zur sicheren und komfortablen Bedienung 2-2

Hardware-Einstellungen 2-3

3. Betrieb 3-1

Energieverwaltung 3-2

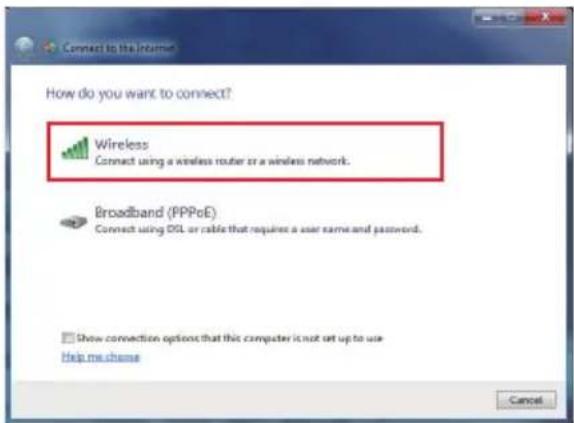

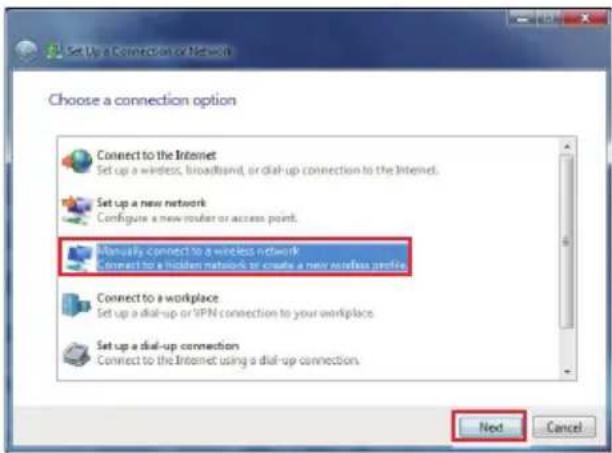

Netzwerkverbindungen (Windows 7) 3-4

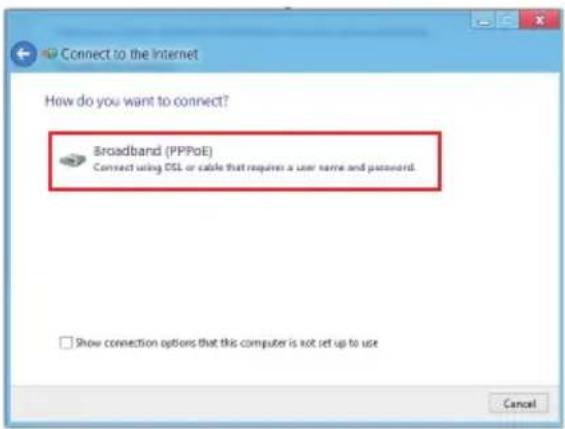

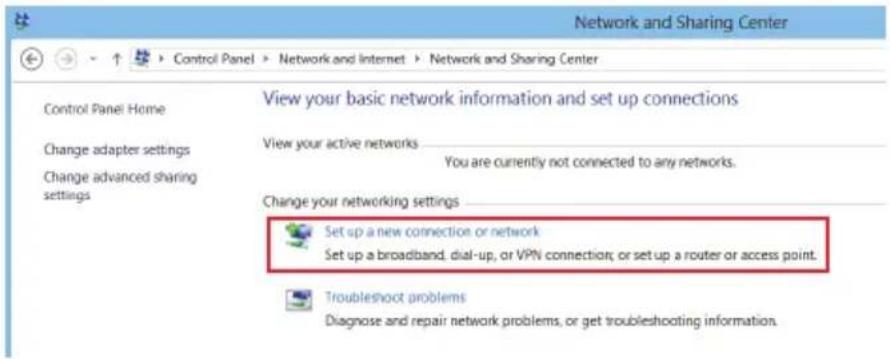

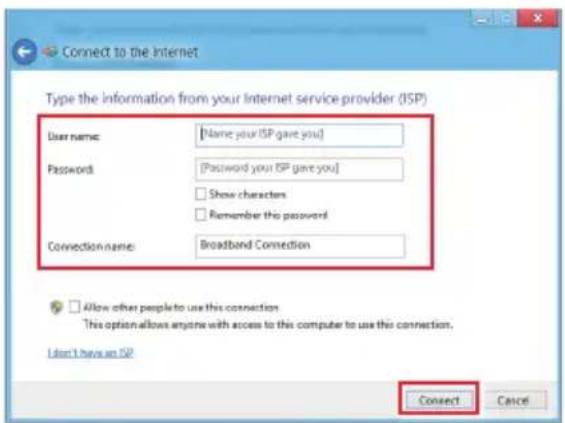

Netzwerkverbindungen (Windows 8.x) 3-7

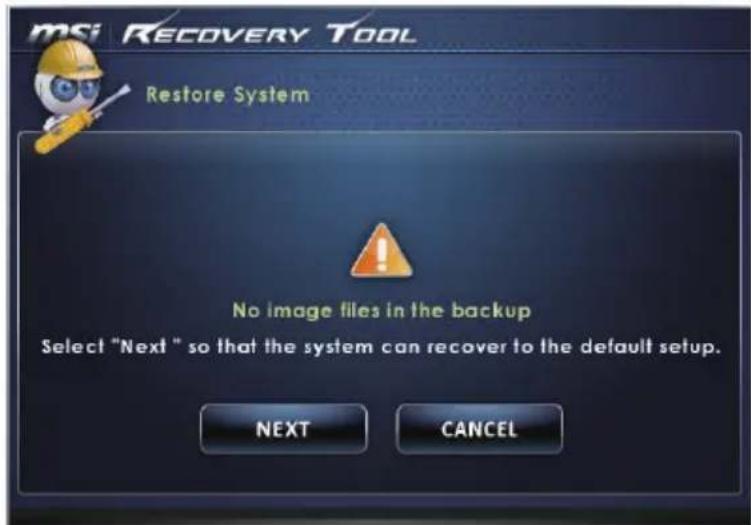

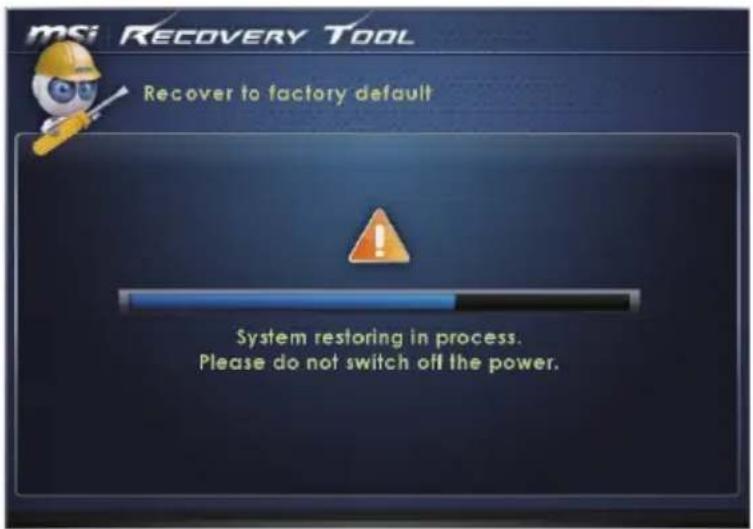

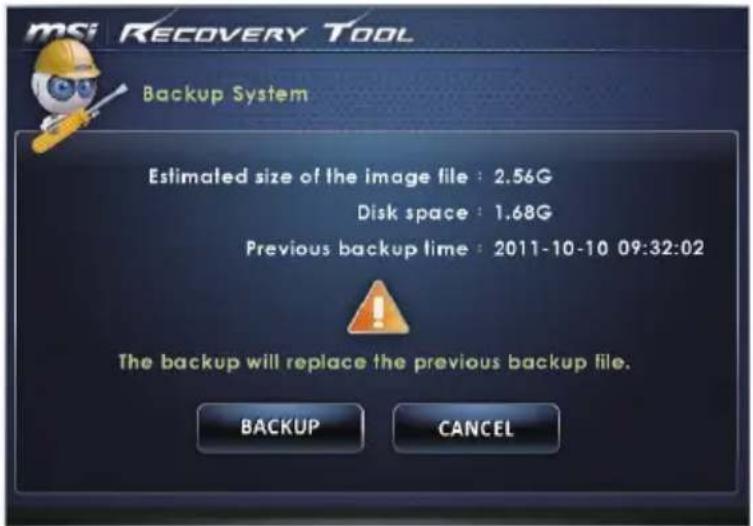

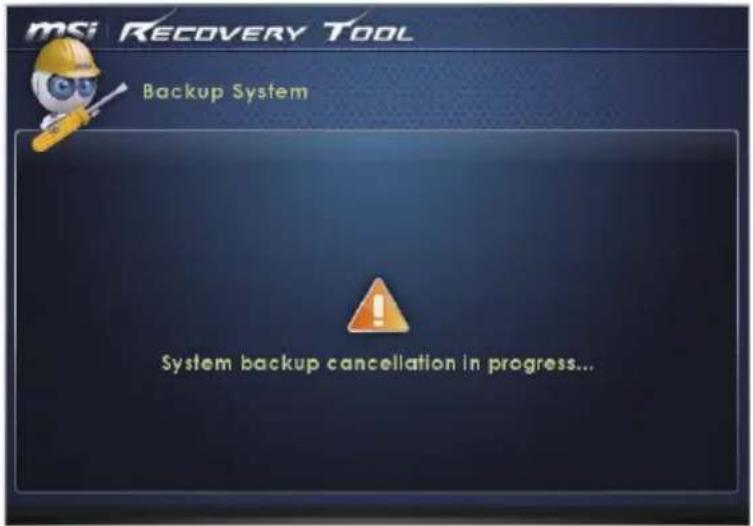

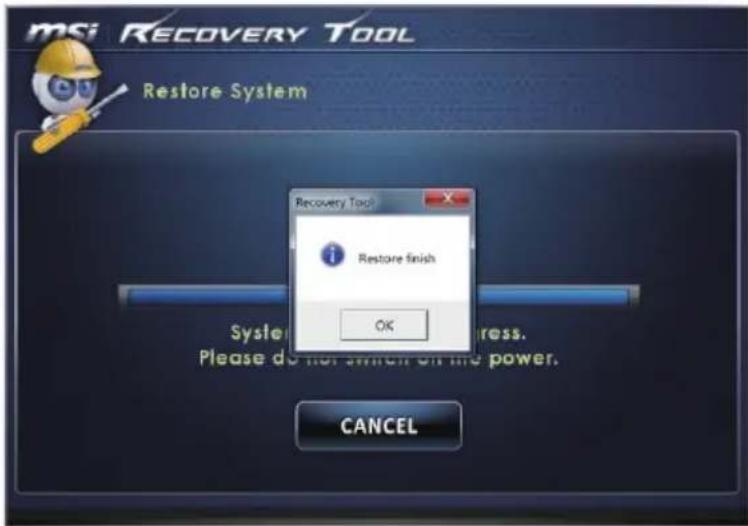

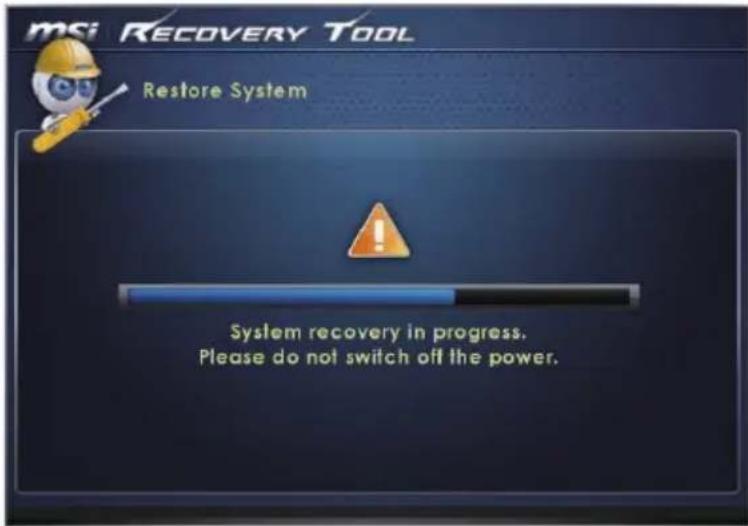

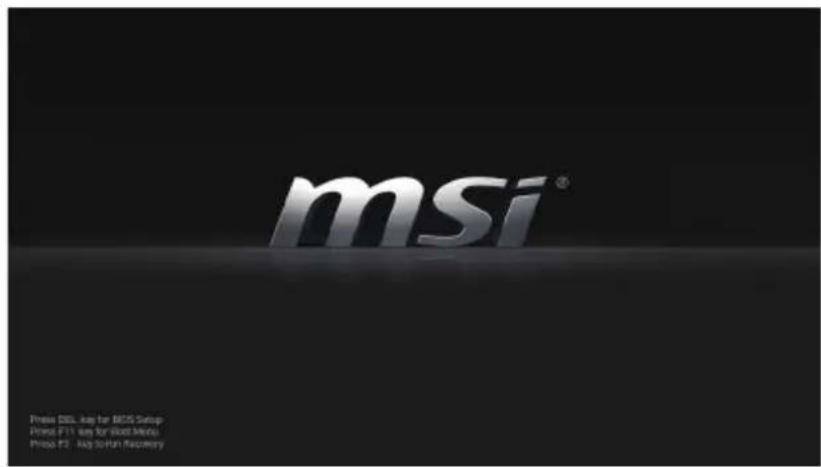

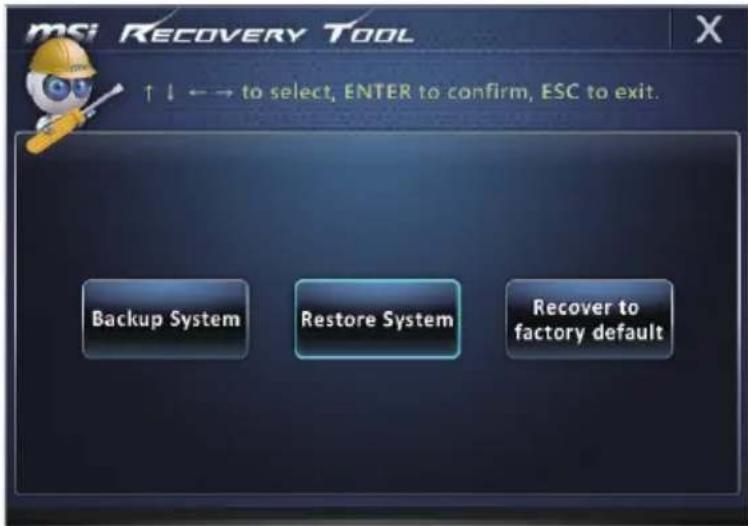

Systemwiederherstellung (Windows 7) 3-10

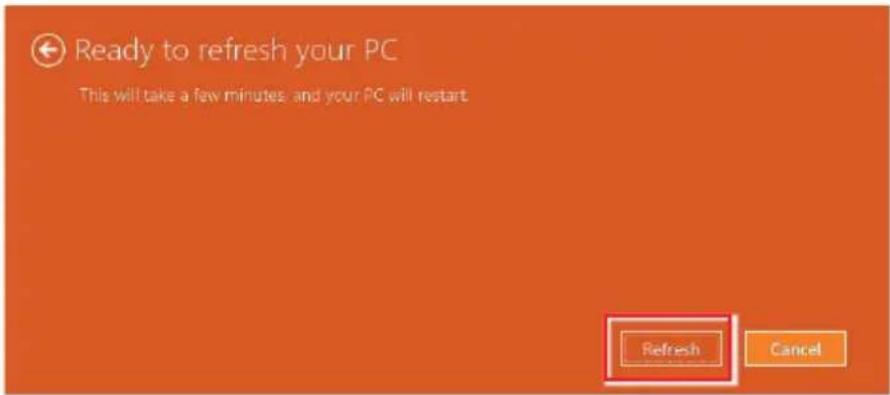

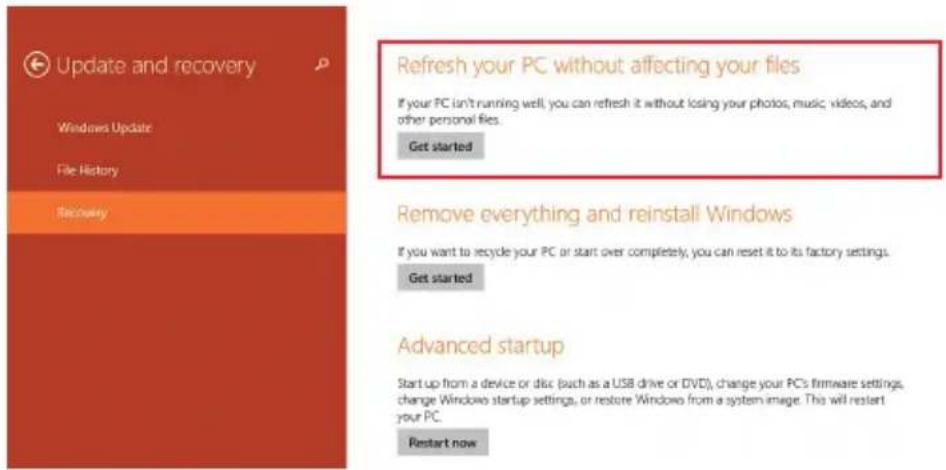

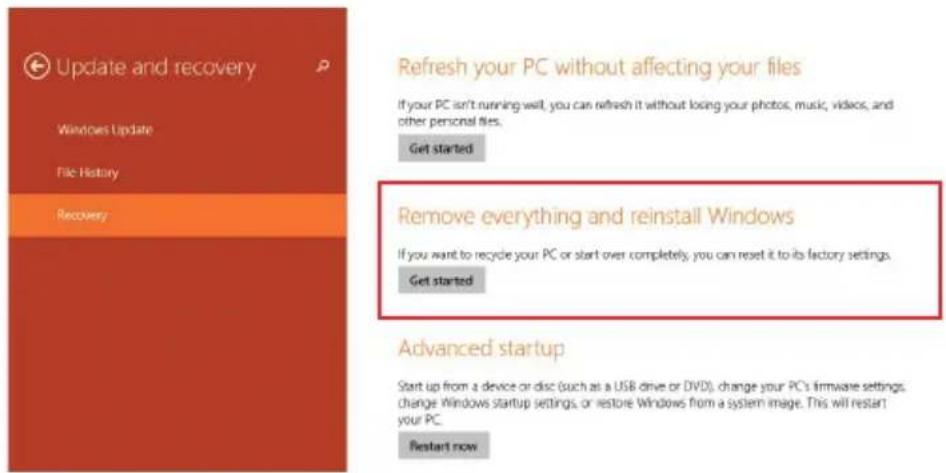

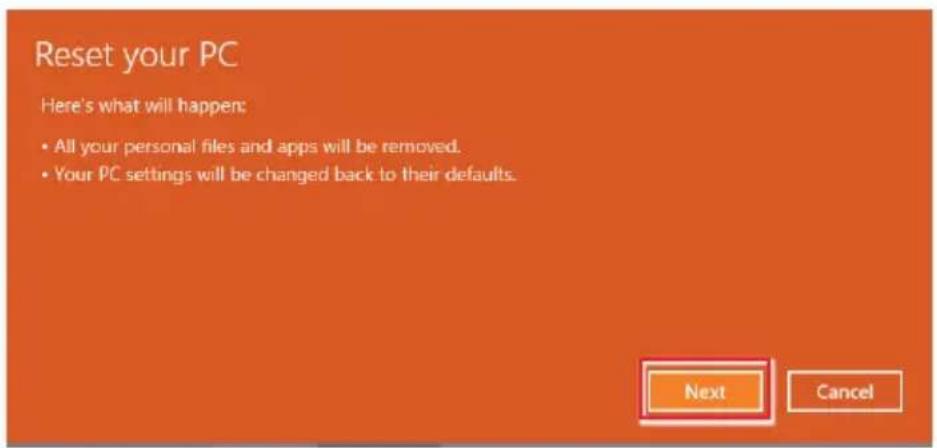

Systemwiederherstellung (Windows 8.x) 3-20

A. Problemlösung ......A-1

Hinweis zum Urheberrecht

Der Inhalt dieses Dokuments ist das geistige Eigentum der MICRO-STAR INTERNATIONAL. Die Erstellung dieses Dokumentes erfolgte sehr gewissenhaft, wir garantieren jedoch nicht die Richtigkeit der Inhalte. Wir möchten unsere Produkte stets verbessern und behalten uns das Recht vor, ohne Benachrichtigung Änderungen vorzunehmen.

Marken

Alle Marken sind das Eigentum ihrer jeweiligen Inhaber.

Änderung

Änderung Datum

V1.0 2013/11

Aufrüsten und Garantie

Bitte beachten Sie, dass bestimmte Komponenten im Produkt vorinstalliert sind. Sie können solche Komponenten jedoch nach eigenem Ermessen aufrüsten oder austauschen. Weitere Informationen über zusätzlich erworbene Produkte erhalten Sie bei Ihrem örtlichen Fachhändler. Überlassen Sie das Aufrüsten oder Ersetzen jeglicher Komponenten dieses Produktes bitte einem autorisierten Händler oder Kundencenter, andernfalls erlischt die Garantie. Wir empfehlen Ihnen dringend, jegliche Aufrüstungs- und Austauscharbeiten vom autorisierten Händler oder Kundendienst ausführen zu lassen.

Ersatzteilverfügbarkeit

Bitte nehmen Sie zur Kenntnis, dass Ersatzteile (oder kompatible Teile) für Auslaufprodukte in bestimmten Ländern oder Regionen gemäß lokalen Richtlinien maximal 5 Jahre lang durch den Hersteller zur Verfügung gestellt werden.

Ausführliche Informationen zum Erwerb von Ersatzteilen finden Sie beim Hersteller unter http://support.msi.com/

Technischer Kundendienst

Falls ein Problem mit Ihrem System auftritt und keine der in der Bedienungsanleitung enthaltenen Lösungsansätze dieses behebt, wenden Sie sich bitte an den Laden, in dem Sie das Gerät erworben haben, oder einen örtlichen Händler. Alternativ erhalten Sie unter folgenden Quellen weitere Anleitungen.

Auf den MSI-Webseiten finden Sie technische Unterstützung, BIOS-Aktualisierungen, Treiberaktualisierungen und weitere Informationen http://de.msi.com/service/download/
☐ Unseren Kundendienst erreichen Sie unter: http://de.msi.com/service/support/

"Grüne" Produkteigenschaften

• Reduzierter Energieverbrauch während der Benutzung und im Standby-Modus
  Eingeschränkte Verwendung von umwelt- und gesundheitsschädigenden Stoffen
  Leicht demontier- und recyclebar
• Reduzierter Einsatz von natürlichen Ressourcen durch Förderung des Recycelns
  Höhere Lebensdauer des Produkts durch einfache Upgrades
  Reduzierte Abfälle durch Warenrücknahme

Umweltpolitik

Das Gerät wurde im Hinblick auf eine Wiederverwendung und –verwertung der Teile entwickelt und sollte nicht weggeworfen werden.
Benutzer sollten die lokalen Entsorgungsstellen betreffend Recycling und Entsorgung des Produktes kontaktieren.
Weitere Recycling-Informationen finden Sie auf der MSI-Internetseite sowie bei einem Vertrieb in Ihrer Nähe.
Bei weiteren Fragen zur korrekten Entsorgung, Rücknahme, Recycling oder Zerlegung der MSI Produkte können Sie sich gern an [e-mail] wenden.

Information über chemische Stoffe

In Beachtung der Vorschriften der chemischen Substanzen, wie EU-Verordnung REACH (Verordnung EG Nr. 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI die Informationen von chemischen Substanzen in Produkten unter: http://www.msi.com/html/popup/csr/evmtprtt_pcm.html

Batterieinformationen

European Union:

Batterien, Akkus und Akkumulatoren dürfen nicht als unsortierter Hausmüll entsorgt werden. Bitte benutzen Sie die öffentliche Sammlung, um sie zurückzugeben, zu recyclen oder in Übereinstimmung mit den örtlichen Vorschriften zu behandeln.

Taiwan:

Für einen besseren Umweltschutz müssen Altbatterien zu Recycling- oder Sonderentsorgung gesammelt werden.

廢電池請回收

California, USA:

Die Knopfzelle kann Perchlorat-Material enthalten und erfordert differenziertes Handeln wenn sie in Kalifornien recycelt oder entsorgt wird.

Weitere Informationen finden Sie unter:

http://www.dtsc.ca.gov/hazardouswaste/perchlorate/

Falls Batterien oder Akkus vom falschen Typ eingesetzt werden, besteht Explosionsgefahr. Ersetzen Sie Batterien und Akkus nur mit identischen oder gleichwertigen, vom Hersteller empfohlenen Typen.

Sicherheitshinweise

Lesen Sie die Sicherheitshinweise aufmerksam und gründlich durch.
Halten Sie sich an sämtliche Hinweise in der Bedienungsanleitung oder am Produkt selbst.

Bewahren Sie die mitgelieferte Bedienungsanleitung gut auf, damit Sie später darin nachlesen können.

Halten Sie das Gerät von Feuchtigkeit und hohen Temperaturen fern.

Platzieren Sie das Gerät vor dem Einrichten auf einem stabilen, flachen Untergrund.

Stellen Sie vor dem Anschließen des Gerätes an eine Steckdose sicher, dass sich die Netzspannung innerhalb des sicheren Bereichs befindet und zwischen 100 und 240 V liegt. Entfernen Sie nicht den Schutzkontakt am Netzstecker. Das Gerät muss an eine geerdete Steckdose (Schukosteckdose) angeschlossen werden.
Ziehen Sie vor dem Einlegen von Erweiterungskarten oder Modulen stets den Netzstecker ab.
Trennen Sie die Netzverbindung oder schalten Sie die Steckdose ab, wenn Sie das Gerät längere Zeit nicht nutzen oder unbeaufsichtigt lassen. Auf diese Weise wird kein Strom verbraucht.

Der Gehäuselüfter dient der Luftkonvektion und schützt das Gerät vor Überhitzung. Blockieren Sie den Lüfter nicht.

Nutzen und lagern Sie das Gerät nicht an Stellen, an denen Temperaturen von mehr als 60°C oder weniger als 0°C herrschen - das Gerät kann in diesem Fall Schaden nehmen.

HINWEIS: Die maximale Betriebstemperatur beträgt rund 40°C.

Lassen Sie keinesfalls Flüssigkeiten in die Öffnungen des Gerätes gelangen; es besteht Stromschlaggefahr.

Verlegen Sie das Netzkabel so, dass niemand versehentlich darauf treten kann. Stellen Sie nichts auf dem Netzkabel ab.

Achten Sie beim Anschluss des Koaxialkabels an den TV-Tuner unbedingt darauf, dass die Abschirmung guten Kontakt zur Gebäudeerdung erhält.

Das Kabelverteilungssystem sollte Kontakt mit dem Boden haben (geerdet), gemäß ANSI/NFPA 70, National Electrical Code (NEC) - insbesondere Abschnitt 820.93, Erdung einer äußeren leitfähigen Abschirmung eines Koaxialkabels.

Halten Sie das Gerät immer von Magnetfeldern und anderen Elektrogeräten fern.

Falls einer der folgenden Umstände eintritt, lassen Sie bitte das Gerät von Kundendienstpersonal prüfen:

Das Netzkabel oder der Stecker ist beschädigt.

Flüssigkeit ist in das Gerät eingedrungen.

Das Gerät wurde Feuchtigkeit ausgesetzt.

Das Gerät funktioniert nicht richtig oder Sie können es nicht wie in der Bedienungsanleitung beschrieben bedienen.

Das Gerät ist heruntergefallen und beschädigt.

Das Gerät weist offensichtlich Zeichen eines Schadens auf.

1. Die optischen Speichergeräte sind als Laserprodukte der Klasse 1 klassifiziert. Eine Nutzung anderer als der hier angegebenen Bedienelemente, Einstellungen oder Vorgehensweisen ist nicht gestattet.

2. Berühren Sie keinesfalls die Linsen im Geräteinneren.

CE-Konformität

Hiermit erklärt Micro Star International CO., LTD dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinien 2004/108/EG und 1999/5/EG befindet. Die Konformitätserklärung kann auf folgender Website eingesehen werden: http://www.msi-computer.de/index.php?func=konformitaet

- IEEE 802.11b/g und Bluetooth 2.4 GHz Betrieb

Europa: Frequenzen: 2.400 – 2.4835 GHz

Frankreich: Frequenzen: 2.4465–2.4835 GHz,

Außerhalb von geschlossenen Gebäuden ist die genehmigte Sendeleistung im Frequenzband 2454-2483.5 MHz auf maximal 10mW beschränkt.

Bestimmungsgemäße Verwendung:

Dieses Produkt integriert als Teil der Produktausstattung eine WLAN Komponente und/oder eine Bluetooth-Komponente.

Die entsprechende Komponente verbindet Computer über eine Funkverbindung. Es kann auch eine Funkverbindung zu anderen geeigneten WLAN- oder Bluetooth Geräten hergestellt werden.

Ihre Betriebsbefugnis für dieses Gerät kann durch Änderungen oder Modifikationen des Gerätes ohne ausdrückliche Zustimmung von der für die Einhaltung zuständigen Seite ungültig werden.

Hinweis 2

Zur Einhaltung der Emissionsgrenzwerte müssen abgeschirmte Schnittstellenkabel und Netzkabel verwendet werden, sofern vorhanden.

WEEE-Hinweis

Gemäß der Europäischen Union ("EU") Richtlinie über Elektro- und Elektronik-Altgeräte (Richtlinie 2002/96/EG) mit Wirkung vom 13. August 2005, dürfen Elektro- und Elektronikgeräten nicht mehr als Hausmüll entsorgt werden. Der Hersteller verpflichtet sich zur Rücknahme solcher Produkte am Ende ihrer Nutzungsdauer.

Kapitel 1

Überblick

Die All-in-One TouchPC Serie von MSI: Zu Hause eingesetzt ist der Adora20 Serie die platzsparende Komplettlösung für alle gängigen PC-Aufgaben wie Büroanwendungen, Internet, E-Mail, Videotelefonie sowie TV, Musik, Film- und Bildwiedergabe. Als stromsparender und eleganter Unternehmenspartner bieten sich die Adora20 Serie All-in-One-TouchPCs auch ideal für den Business-Einsatz im Büro, am POS, im Schaufenster oder als Terminal an.

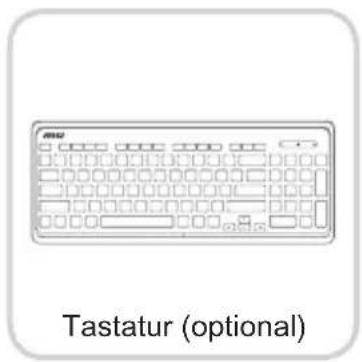

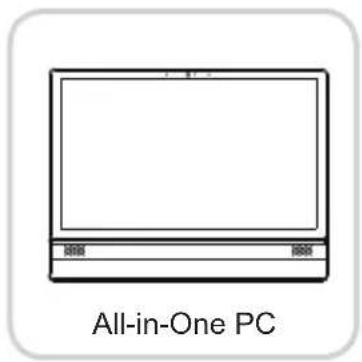

Lieferumfang

* Bitte wenden Sie sich umgehend an uns, falls etwas fehlen oder beschädigt sein sollte.
* Die Abbildung dient nur der Veranschaulichung. Ihr Lieferumfang kann je nach gekauftem Modell ein wenig variieren.

Systemübersicht

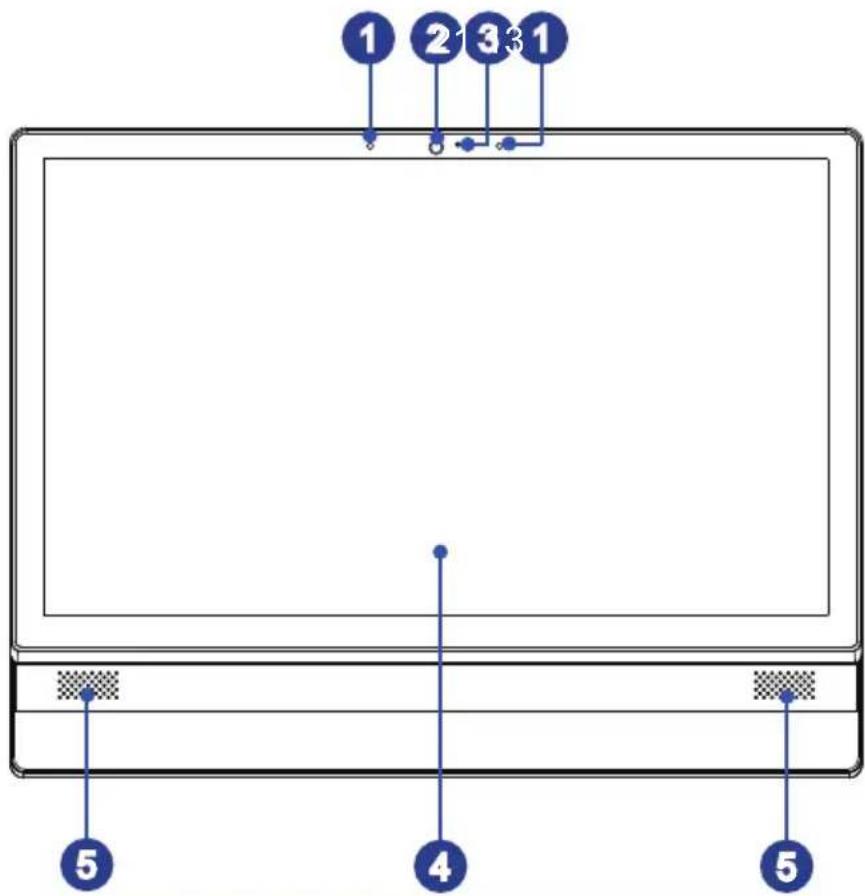

Vorderansicht

Mikrofon

Das integrierte Mikrofon können Sie beispielsweise für Video-Chats verwenden.

Webcam

Mit der integrierten Webcam mit Mikrofon können Sie Fotos und Videos aufnehmen, an Videokonferenzen teilnehmen und andere interaktive Anwendungen nutzen.

LED-Anzeige (optional)

Die LED-Anzeige leuchtet während der Aufnahme auf. Wird kein Video aufgenommen, erlischt die LED-Anzeige.

Bildschirm

Der 19,5-Zoll HD+ Bildschirm bietet eine optimale Auflösung von 1600 x 900 Pixel bei einem Standardbildformat von 16:9 (Breitbild).

Stereolautsprecher

Die eingebauten Stereolautsprecher bieten ein hochwertiges Klangerlebnis, zudem kann eine Stereo-Anlage angeschlossen werden.

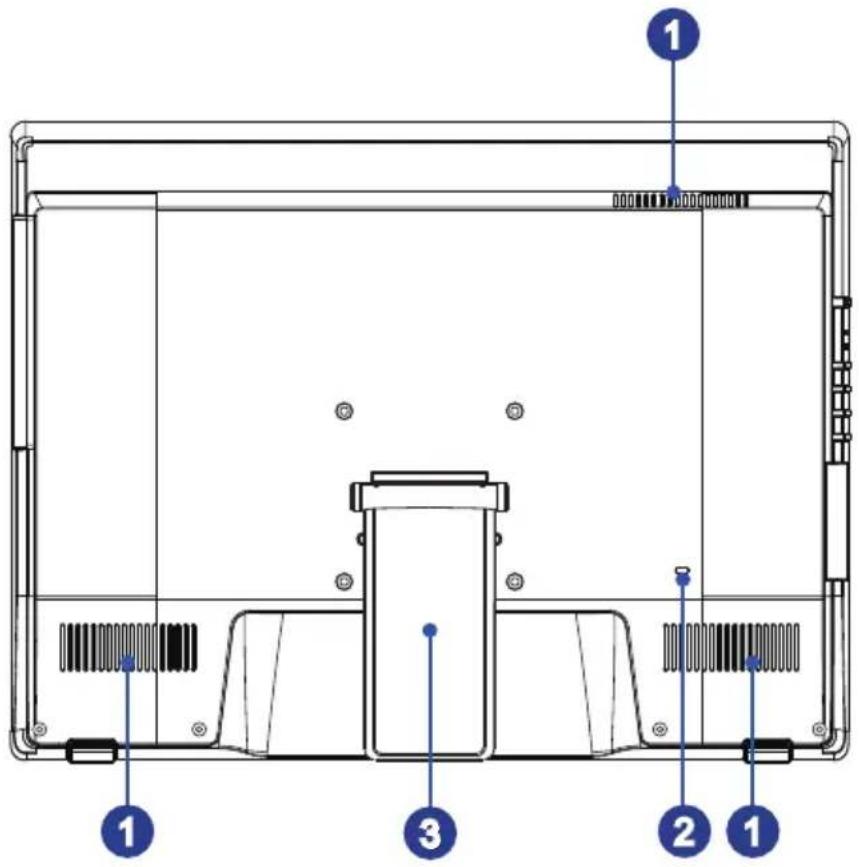

Rückansicht

Der Lüfter im Geräteinneren dient der Luftzirkulation und bewahrt das Gerät vor Überhitzung. Blockieren Sie den Lüfter nicht.

Schlitz für Kensington-Schloss

Ihr AIO PC ist mit einem Schlitz für ein Kensington-Schloss ausgestattet, damit können Sie Ihren AIO PC über ein stabiles Kabel mit einem festen Gegenstand verbinden und so vor Diebstahl schützen. Am Ende des Kabels befindet sich eine kleine Schleife, mit deren Hilfe Sie das Gerät an einem unverrückbaren Gegenstand, zum Beispiel einem schweren Tisch, befestigen können, damit es nicht gestohlen wird.

Standfuß

Mit dem Standfuß platzieren Sie das System auf einem flachen und stabilen Untergrund.

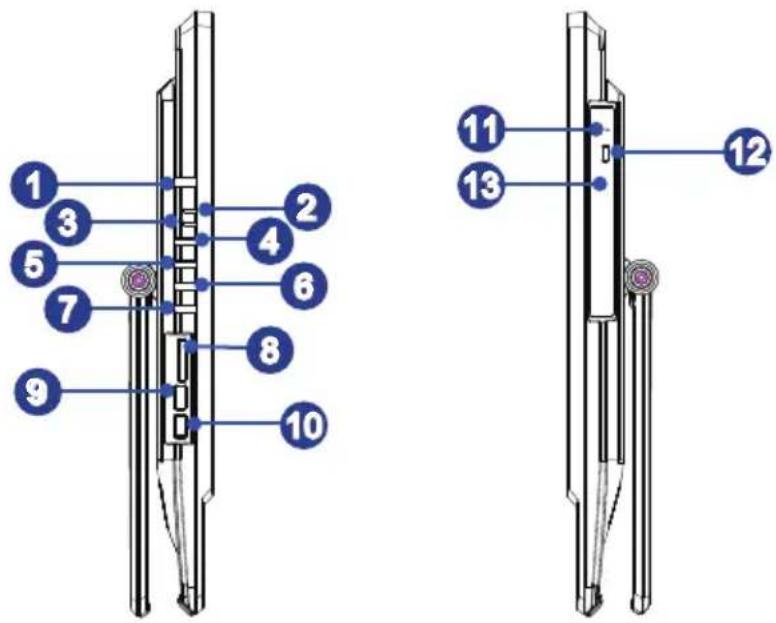

Seitenansicht

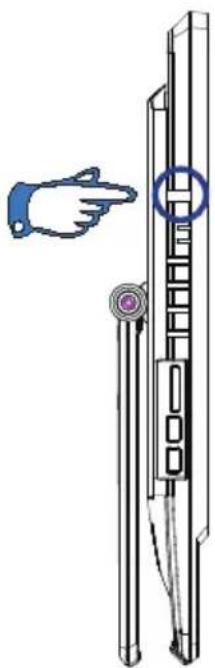

Ein-/Aus-Taste/Betriebsanzeige-LED

Mit der Ein-/ Aus-Taste schalten Sie das System ein und aus.

Die Betriebsanzeige-LED leuchtet beim Einschalten auf und erlischt, wenn das System abgeschaltet wird. Im Energiesparmodus blinkt die LED (S3: Daten werden im Speicher gehalten) oder erlischt (S4: Daten werden auf die Festplatte ausgelagert).

Monitor-LED

Die Monitor-LED leuchtet, wenn der Monitor eingeschaltet ist und erlischt, wenn der Monitor ausgeschaltet ist.

3 Festplattenlaufwerk-LED

Dieser Indikator zeigt den Aktivitätszustand der Festplatte. Die LED blinkt, wenn das System auf Daten der Festplatte zugreift und bleibt ausgeschaltet, wenn keine Aktivität der Festplatte erkannt wird.

Monitor-Taste

Mit der Monitor-Taste schalten Sie den Monitor ein und aus.

Menü-Taste

Drücken Sie diese Taste, um zwischen den Helligkeit- und Volume-Menü umzuschalten.

Heller-/ Lauter-Taste

Drücken Sie die Taste, um den Bildschirm heller einzustellen oder um die Lautstärke zu erhöhen.

Dunkler-/ Leiser-Taste

Drücken Sie die Taste, um den Bildschirm dunkler einzustellen oder um die Lautstärke zu verringern.

Kartenlesegerät

Der integrierte Kartenleser unterstützt verschiedene Speicherkartentypen.

USB 2.0-Anschluss (mit MSI Super-Charger-Technik) (optional)

Mit dem USB-Anschluss (Universal Serial Bus) verbinden Sie USB-Geräte wie Mäuse, Tastaturen, und andere USB-kompatible Geräte. Unterstützt Datentransferraten bis 480 Mbit/s (Hi-Speed).

Die MSI Super-Charger-Technik ermöglicht einfaches Laden von USB-Geräten, auch bei ausgeschaltetem System. Um USB-Geräte zu laden, muss das System nicht mehr eingeschaltet werden. Auch kann die Ladezeit um bis zu 40% reduziert werden.

USB 2.0 Anschluss

Mit dem USB-Anschluss (Universal Serial Bus) verbinden Sie USB-Geräte wie Mäuse, Tastaturen, und andere USB-kompatible Geräte. Unterstützt Datentransferraten bis 480 Mbit/s (Hi-Speed).

Notauswurföffnung

Falls die Auswurftaste nicht funktioniert, können Sie das optische Laufwerk manuell öffnen, indem Sie einen dünnen, geraden Gegenstand (z. B. eine Büroklammer) in die Notauswurföffnung stecken.

Auswerftaste

Mit der Auswurftaste öffnen Sie das optische Laufwerk.

Optisches Laufwerk

Ein DVD-Super-Multi-Laufwerk ist zu Unterhaltungszwecken integriert (ein Blu-ray-Laufwerk ist optional).

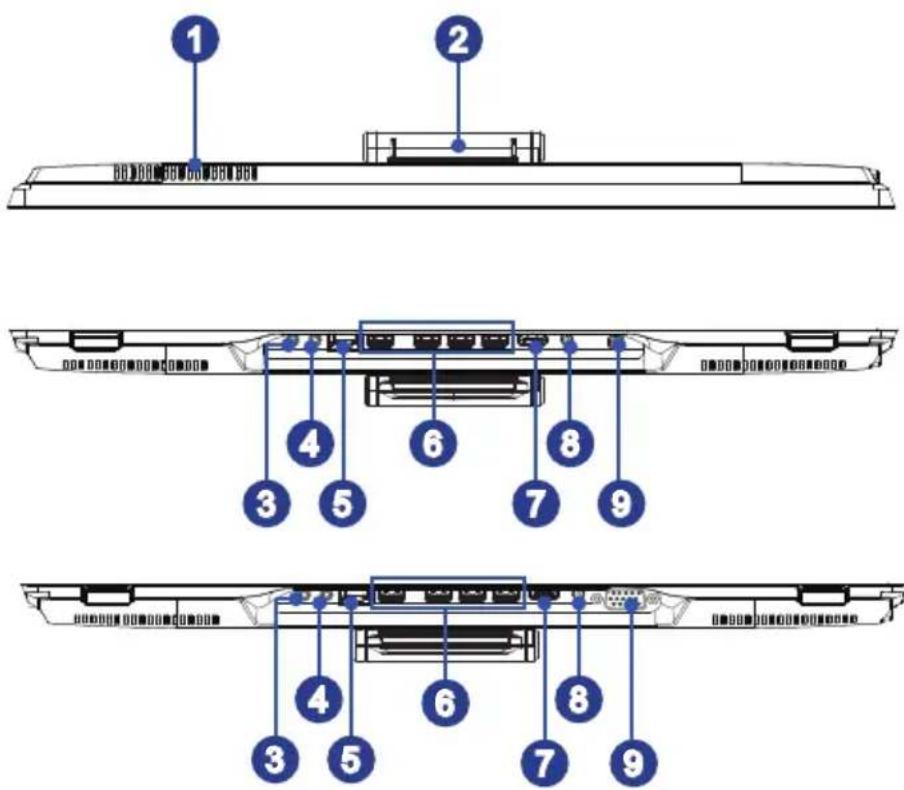

▶ Draufsicht und Unteransicht

1 Lüfter

Der Lüfter im Geräteinneren dient der Luftzirkulation und bewahrt das Gerät vor Überhitzung. Blockieren Sie den Lüfter nicht.

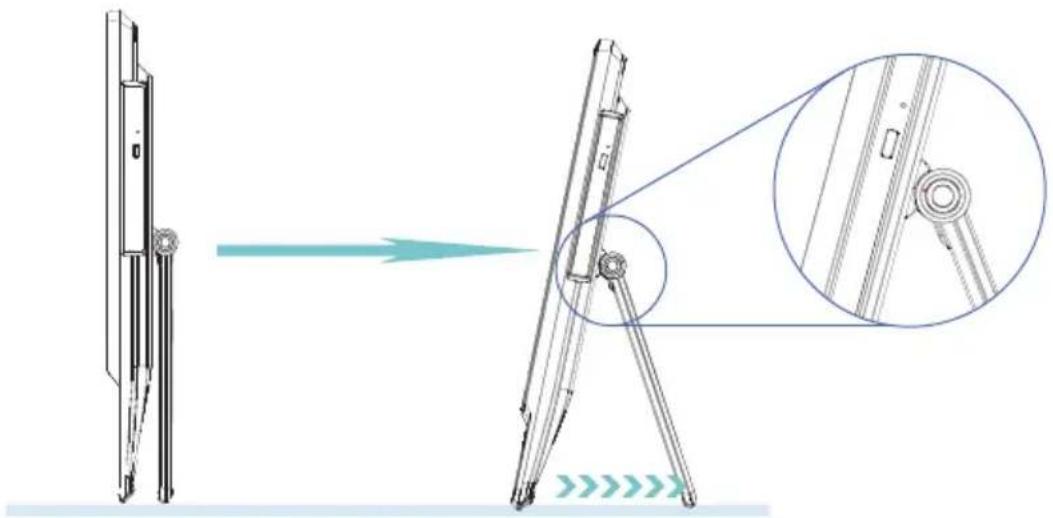

Standfuß

Mit dem Standfuß platzieren Sie das System auf einem flachen und stabilen Untergrund.

2 Line-Out-Anschluss

Hier können Sie einen Kopfhörer oder Lautsprecher anschließen.

Mikrofonanschluss

Hier können Sie ein Mikrofon anschließen.

RJ-45-LAN-Anschluss

Der Standard-RJ-45-LAN-Anschluss dient der Verbindung mit dem Local Area Network (LAN). Hier können Sie ein Netzwerkkabel anschließen.

LED	Farbe LED	D-Status Zustand
Links Gelb Aus LAN	-Verbindung besteht nicht.
	Ein (ständig leuchtend) LAN-Verbindung besteht.
	Ein (blinkt) Der Computer kommuniziert mit einem anderen Computer im LAN.
Rechts Grün Aus Datengeschwindigkeit von 10 Mbit/s ausgewählt.

USB 2.0 Anschluss (optional)

Mit dem USB-Anschluss (Universal Serial Bus) verbinden Sie USB-Geräte wie Mäuse, Tastaturen, und andere USB-kompatible Geräte. Unterstützt Datentransferraten bis 480 Mbit/s (Hi-Speed).

USB 3.0-Anschluss (optional)

Der USB 3.0-Anschluss ist abwärtskompatibel mit USB 2.0 Geräten und unterstützt Datentransferraten bis zu 5 Gbit/s (SuperSpeed).

HDMI-Out-Anschluss (optional) HDMI®

HDMI (High-Definition Multimedia Interface) ist eine rundum digitale AV-Schnittstelle zur Übertragung unkomprimierter Audio-/Videodatenströme. HDMI unterstützt sämtliche Videoformate wie Standard, Erweitert und HD. Zusätzlich wird Mehrkanal-Digitalaudio über dasselbe Kabel übertragen.

Stromanschluss

Das AC-DC-Adapter wandelt Wechselspannung für diesen Anschluss in Gleichspannung um. Die über diesen Anschluss gelieferte Spannung versorgt den PC mit Strom. Vermeiden Sie Schäden am PC, indem Sie stets das mitgelieferte Netzteil verwenden.

TV-Antennenanschluss (optional)

Dieser Anschluss wird für eine digitale TV-Antenne zur Verfügung gestellt.

VGA-Anschluss (optional)

Die DB15-polige Buchse unterstützt Monitoren und anderen Geräten mit VGA Schnittstelle.

Wichtig

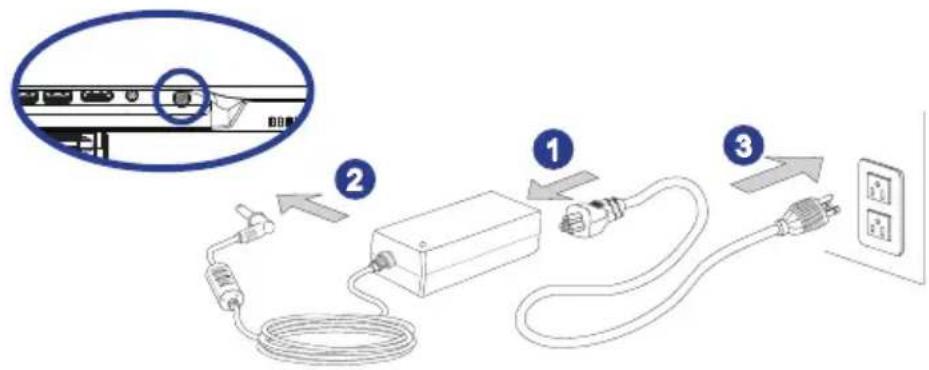

• Wir empfehlen Ihnen aus Sicherheitsgründen, das Netzteil zuerst an Ihren All-in-One PC anzuschließen und erst dann das Netzkabel mit einer Steckdose zu verbinden.
• High Speed-USB-Geräte sollten an den blau markierten USB 3.0-Anschlüssen angesteckt werden, während langsame USB-Geräte (wie Maus oder Tastatur) an den USB 2.0-Anschlüssen auf der Rückseite angeschlossen werden sollten.

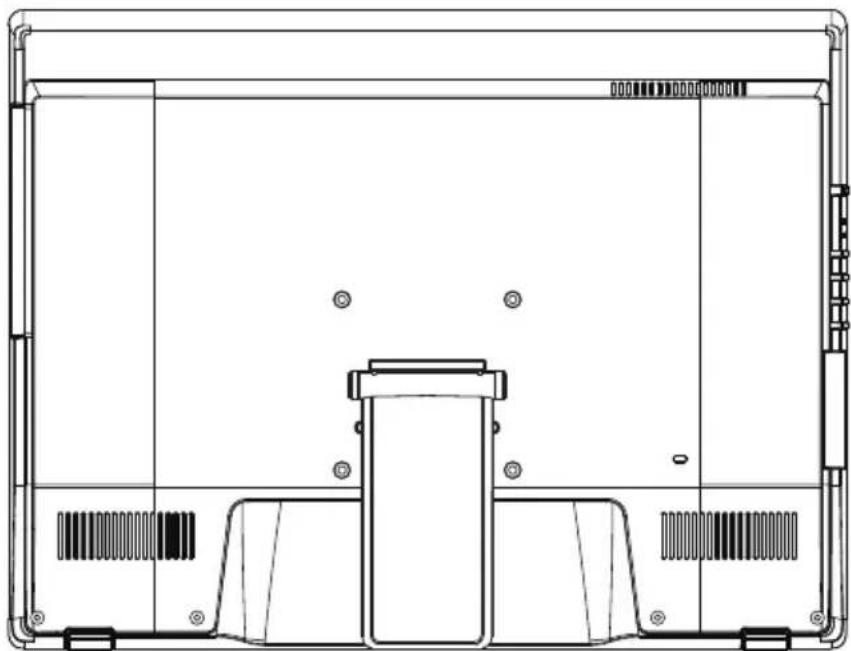

Komponentenaustausch & Aufrüstung

Bitte beachten Sie, dass bestimmte Komponenten im Produkt vorinstalliert sind. Sie können diese Komponenten jedoch je nach Modell aufrüsten oder austauschen lassen.

Weitere Informationen zum Produkt erhalten Sie bei Ihrem örtlichen Fachhändler. Überlassen Sie das Aufrüsten oder Ersetzen jeglicher Komponenten dieses Produktes bitte einem autorisierten Händler oder Kundencenter, andernfalls erlischt die Garantie. Wir empfehlen Ihnen dringend, jegliche Aufrüstungs- und Austauscharbeiten vom autorisierten Händler oder Kundendienst ausführen zu lassen.

Kapitel 2

Erste Schritte

In diesem Kapitel finden Sie Informationen zum Einrichten der Hardware. Damit es nicht zu statischen Entladungen kommt, tragen Sie beim Anschluss von Peripheriegeräten ein geerdetes Armband.

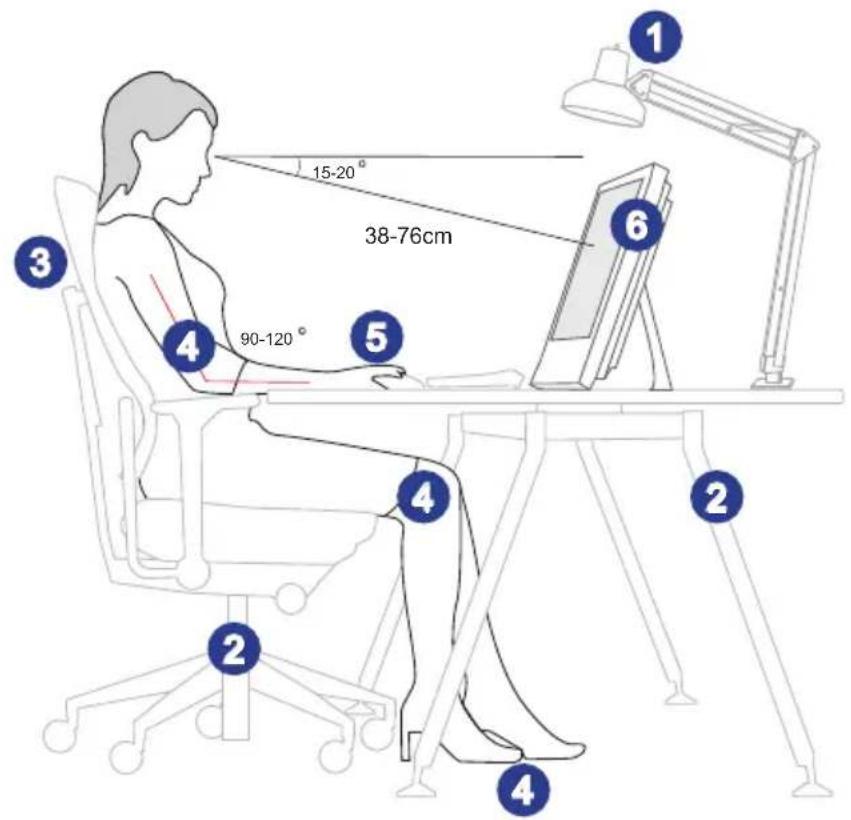

Tipps zur sicheren und komfortablen Bedienung

Ihr All-in-One PC ist eine portable Plattform, mit der Sie nahezu überall arbeiten können. Allerdings ist es wichtig, für eine gute Arbeitsumgebung zu sorgen, wenn Sie längere Zeit mit Ihrem PC arbeiten möchten.

1. Ihr Arbeitsplatz sollte ausreichend beleuchtet sein.
2. Wählen Sie einen geeigneten Schreibtisch und einen guten Stuhl, passen Sie die Höhe an Ihren individuellen Körperbau an.
3. Wenn Sie einen Stuhl benutzen, stellen Sie die Rückenlehne so ein, dass sie Ihren Rücken bequem stützt.
4. Stellen Sie Ihre Füße flach und in natürlicher Haltung auf den Boden - so, dass Knie und Ellbogen bei der Arbeit um etwa 90° abgewinkelt sind.
5. Legen Sie die Hände so auf den Schreibtisch auf, dass Ihre Handgelenke bequem gestützt werden.
6. Stellen Sie den Winkel/die Position des All-in-One PCs so ein, dass Sie den Bildschirm bequem und möglichst ohne Spiegelungen ablesen können.
7. Benutzen Sie Ihren PC möglichst nicht an Stellen, an denen kein bequemes Arbeiten möglich ist - zum Beispiel im Bett.
8. Der All-in-One PC ist ein Elektrogerät. Bitte gehen Sie sorgsam mit dem Gerät um, damit es nicht zu Verletzungen kommt.

Hardware-Einstellungen

System aufstellen

1. Stellen Sie Ihren All-in-One PC auf einer flachen und stabilen Unterlage, wie einem Tisch oder Schreibtisch, auf.
2. Ziehen Sie den Standfuß heraus und kippen Sie den Bildschirm. Um das System zu stabilisieren, überprüfen Sie ob der Standfuß bis zur angegebenen Markierung, die sich auf dem Scharnier an den Rand der Schwenkdeckel befindet, aufgeklappt ist. Dadurch entlasten Sie Ihre Augen und verhindern eine Ermüdung Ihrer Muskeln.

1. Schließen Sie das Netzkabel an das Netzteil an.
2. Verbinden Sie den kleinen Stecker des Netzteils mit dem Netzteilanschluss des All-in-One PCs.
3. Stecken Sie den Stecker des Netzkabels in eine geeignete Steckdose.

Wichtig

Wir empfehlen Ihnen aus Sicherheitsgründen, das Netzteil zuerst an Ihren All-in-One PC anzuschließen und erst dann das Netzkabel mit einer Steckdose zu verbinden.

Einschalten des Systems

Mit der Ein-/Austaste schalten Sie das System ein und aus.

In diesem Kapitel erhalten Sie wichtige Informationen zu speziellen Bedienschritten.

Wichtig

Sämtliche Angaben können sich ohne Vorankündigung ändern.

Energieverwaltung

Eine intelligente Energieverwaltung bei Computern und Monitoren spart Strom und leistet einen wichtigen Beitrag zum Umweltschutz.

Um Energie zu sparen, schalten Sie den Monitor ab oder versetzen den PC in den Energiesparmodus (auch Schlafmodus oder Ruhezustand genannt), wenn Sie längere Zeit nicht mit dem Gerät arbeiten.

▶ Energieverwaltung unter Windows 7

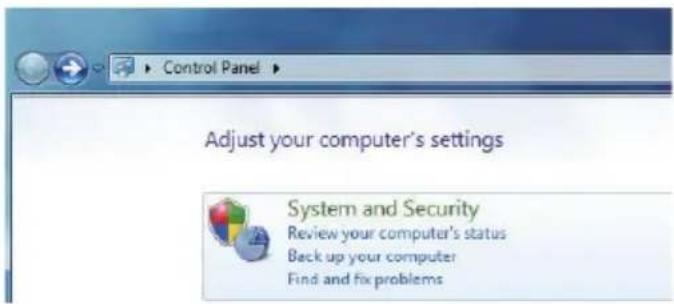

Mit den Windows-Energieoptionen steuern Sie die Energieverwaltungsfunktionen von Anzeigegerät und Festplatte. Klicken Sie auf [Start] > [Control Panel] (Systemsteuerung) > [System and Security] (System und Sicherheit).

Klicken Sie anschließend auf [Power Options] (Energieoptionen).

Wählen Sie nun einen Energiesparplan, der Ihrem Bedarf entspricht. Sie können die Einstellungen auch fein abstimmen, indem Sie auf [Change plan settings] (Planeinstellungen ändern) klicken.

■ Im Herunterfahren-Menü finden Sie verschiedene Optionen (wie Energiesparen, Herunterfahren, Neu starten), mit denen Sie den Energiebedarf Ihres Systems schnell und einfach reduzieren können.

▶ Energieverwaltung unter Windows 8.x

Mit den Windows-Energieoptionen steuern Sie die Energieverwaltungsfunktionen von Anzeigegerät und Festplatte. Klicken Sie auf [Start] > [Control Panel] (Systemsteuerung) > [System and Security] (System und Sicherheit).

Klicken Sie anschließend auf [Power Options] (Energieoptionen).

Wählen Sie nun einen Energiesparplan, der Ihrem Bedarf entspricht. Sie können die Einstellungen auch fein abstimmen, indem Sie auf [Change plan settings] (Planeinstellungen ändern) klicken.

■ Im Herunterfahren-Menü finden Sie verschiedene Optionen (wie Energiesparen, Herunterfahren, Neu starten), mit denen Sie den Energiebedarf Ihres Systems schnell und einfach reduzieren können.

➢ Energieverwaltung von ENERGY-STAR-Monitoren (optional)

ENERGY STAR

Um Strom zu sparen, ermöglicht die Energiesparfunktion es, den

Niedrigverbrauchs- oder Schlaf-Modus nach einer Zeit der Inaktivi-tät zu starten. Folgende Werte sind im Netzbetrieb voreingestellt:

■ Nach 15 Minuten: Bildschirm abschalten
■ Nach 30 Minuten: Schlafmodus starten

System aufwecken

Wenn sich der Computer im Energiesparmodus befindet, können Sie ihn durch eine der folgenden Aktionen wieder aufwecken – also in den Normalbetrieb zurückversetzen:

Ein-/Austaste
■ Netzwerk (Wake-on-LAN)
■ Maus
Tastatur

Tipps zum Energiesparen:

■ Schalten Sie den Monitor mit der LCD-Ein-/Austaste ab, wenn Sie längere Zeit nicht mit dem Gerät arbeiten.
■ Stimmen Sie die verschiedenen Einstellungen in den Windows-Energieoptionen auf Ihren persönlichen Bedarf ab.
■ Installieren Sie eine Energiesparsoftware zur Steuerung des Energieverbrauchs Ihres PCs.
Trennen Sie immer die Netzverbindung oder schalten Sie die Steckdose ab, wenn Sie den PC längere Zeit nicht nutzen oder unbeaufsichtigt lassen. Auf diese Weise wird kein Strom verbraucht.

Netzwerkverbindungen (Windows 7)

Kabelnetzwerk (LAN)

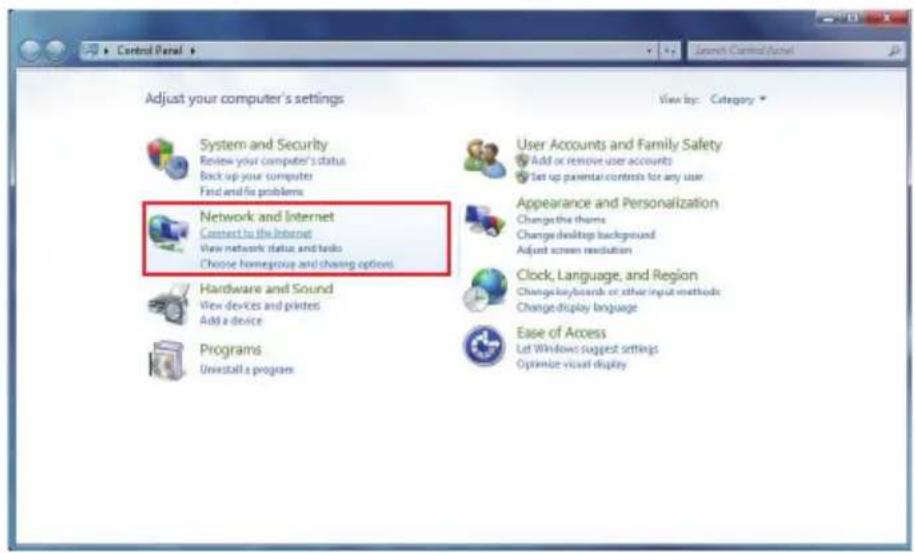

1. Klicken Sie auf [Start] > [Control Panel] (Systemsteuerung).
2. Unter [Network and Internet] (Netzwerk und Internet) wählen Sie [Connect to the Internet] (Mit dem Internet verbinden).

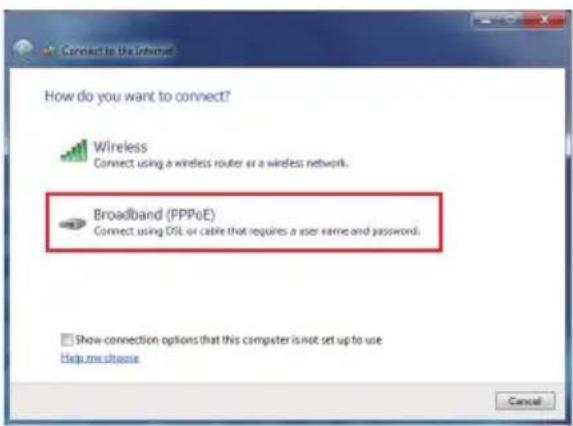

1. Wählen Sie [Broadband (PPPoE)] (Breitband (PPPoE)), wenn Sie eine DSL- oder Kabelverbindung nutzen, bei der Benutzername und Kennwort abgefragt werden.

1. Geben Sie die von Ihrem Internetanbieter (ISP) erhaltenen Daten ein, klicken Sie zum Aufbau der Netzwerkverbindung auf [Connect] (Verbinden).

> Wireless LAN

1. Klicken Sie auf [Start] > [Control Panel] (Systemsteuerung).
2. Unter [Network and Internet] (Netzwerk und Internet) wählen Sie [Connect to the Internet] (Mit dem Internet verbinden).

1. Zur Verbindung über einen WLAN-Router oder andere WLAN-Geräte wählen Sie [Wireless] (WLAN).

1. Eine Liste mit verfügbaren WLAN-Netzen erscheint. Zum Aufbau einer neuen Verbindung wählen Sie ein Netzwerk aus oder klicken auf [Open Network and Sharing Center] (Netzwerk- und Freigabecenter öffnen).

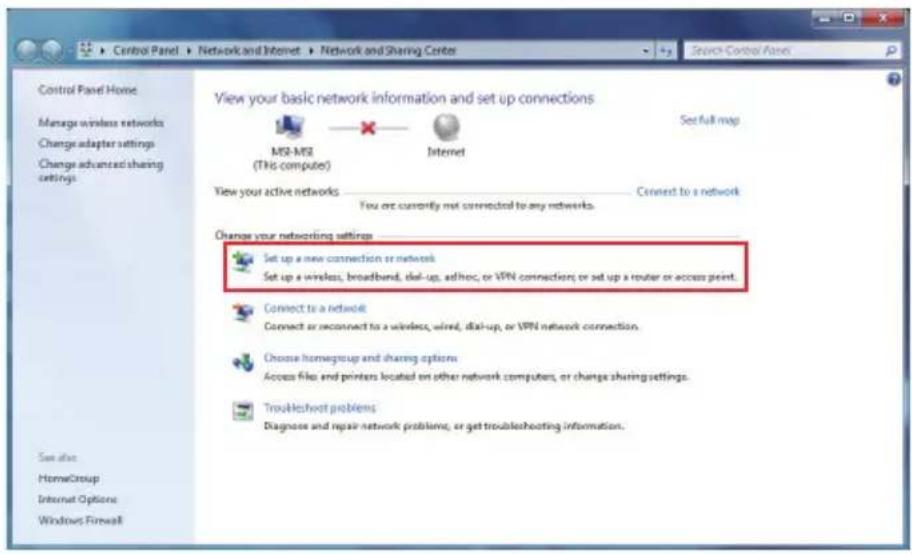

2. Zum Aufbau einer neuen WLAN-Verbindung wählen Sie im [Network and Sharing Center] (Netzwerk- und Freigabecenter) die Option [Set up a new connection or network] (Neue Verbindung/neues Netzwerk erstellen).

1. Anschließend wählen Sie [Manually connect to a wireless network] (Manuell mit einem drahtlosen Netzwerk verbinden) und klicken zum Fortsetzen auf [Next] (Weiter).

1. Geben Sie die Daten des hinzuzufügenden, drahtlosen (WLAN-) Netzwerks ein, klicken Sie zum Fortsetzen auf [Next] (Weiter).
2. Eine neue WLAN-Verbindung wurde erstellt. Schließen Sie den Bildschirm mit [Close] (Schließen) oder klicken Sie auf [Change connection settings] (Verbindungseinstellungen ändern), falls Sie die WLAN-Einstellungen überarbeiten möchten.

Netzwerkverbindungen (Windows 8.x)

Kabelnetzwerk (LAN)

1. Klicken Sie auf [Start] > [Control Panel] (Systemsteuerung).

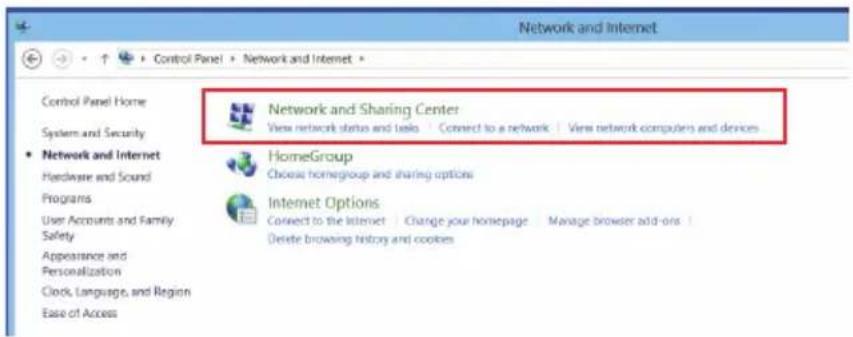

2. Unter [Network and Internet] (Netzwerk und Internet) wählen Sie [View network status and tasks] (Netzwerkstatus und -aufgaben anzeigen).

Control Panel

1. Zum Aufbau einer neuen Verbindung wählen Sie [Network and Sharing Center] (Netzwerk- und Freigabecenter).
2. Wählen Sie die Option [Set up a new connection or network] (Neue Verbindung/neues Netzwerk erstellen).

1. Wählen Sie [Connect to the Internet] (Mit dem Internet verbinden).
2. Wählen Sie [Broadband (PPPoE)] (Breitband (PPPoE)), wenn Sie eine DSL- oder Kabelverbindung nutzen, bei der Benutzername und Kennwort abgefragt werden.

1. Geben Sie die von Ihrem Internetanbieter (ISP) erhaltenen Daten ein, klicken Sie zum Aufbau der Netzwerkverbindung auf [Connect] (Verbinden).

1. Wählen Sie [Settings] (Einstellungen) Wireless-Symbol aus.

em Desktop und wählen Sie das

1. Eine Liste der verfügbaren WLAN-Verbindungen erscheint. Wählen Sie eine Verbindung aus der Liste.

2. Zum Aufbau einer neuen Verbindung wählen Sie [Network and Sharing Center] (Netzwerk- und Freigabecenter) unter [Network and Internet] (Netzwerk und Internet) in [Control Panel] (Systemsteuerung).

1. Wählen Sie die Option [Set up a new connection or network] (Neue Verbindung/neues Netzwerk erstellen).

2. Anschließend wählen Sie [Manually connect to a wireless network] (Manuell mit einem drahtlosen Netzwerk verbinden) und klicken zum Fortsetzen auf [Next] (Weiter).

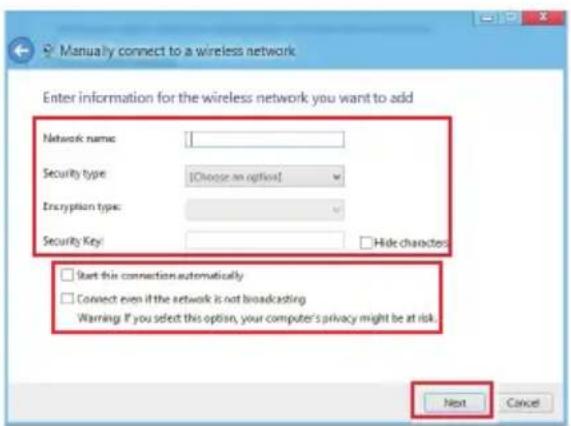

3. Geben Sie die Daten des hinzuzufügenden WLAN-Netzwerks ein, klicken Sie zum Fortsetzen auf [Next] (Weiter).

1. Eine neue WLAN-Verbindung wurde erstellt. Schließen Sie den Bildschirm mit [Close] (Schließen) oder klicken Sie auf [Change connection settings] (Verbindungseinstellungen ändern), falls Sie die WLAN-Einstellungen überarbeiten möchten.

Systemwiederherstellung (Windows 7)

Wichtig

Das Wiederherstellungstool (Recovery Tool) ist nur bei Systemen, die standardmäßig mit Windows-Betriebssystem und MSI-Dienstprogrammen geliefert wurden, verfügbar.

Das Wiederherstellungstool hilft bei Folgendem:

■ System in den Auslieferungszustand zurücksetzen.
■ Wenn während des Betriebs Fehler im Betriebssystem aufgetreten sind.
■ Wenn das Betriebssystem durch Viren befallen wurde und nicht mehr normal arbeitet.
■ Wenn das Betriebssystem mit anderen integrierten Sprachen installiert werden soll.

Bitte sichern Sie wichtige Daten zuvor auf anderen Datenträgern, bevor Sie das Systemwiederherstellungstool ausführen.

Falls sich das System nicht mit den folgenden Schritten wiederherstellen lassen sollte, wenden Sie sich bitte an einen autorisierten Händler vor Ort oder an den Kundendienst.

System über die F3-Schnelltaste wiederherstellen

Falls ein nicht behebbarer Fehler im System auftritt, versuchen Sie eine Wiederherstellung des Systems über die Wiederherstellungspartition auf der Festplatte zu erstellen. Dazu dient die F3-Schnelltaste.

Zum Fortsetzen führen Sie bitte die folgenden Schritte aus:

1. Starten Sie das System neu.
2. Drücken Sie die F3-Schnelltaste auf der Tastatur, wenn folgendes Bild erscheint.

1. Jetzt startet das Wiederherstellungstool, dieses Tool enthält drei Funktionen: Backup System (System sichern), Restore System (System zurücksetzen) und Recover to factory default (Auf die Werkseinstellung zurücksetzen).

System Backup (Systemsicherung)

Es wird dringend empfohlen, eine Systemwiederherstellung zu erstellen, um im Falle eines Problems den ursprünglichen Zustand wiederherzustellen.

Zum Fortsetzen führen Sie bitte die folgenden Schritte aus:

1. Wählen Sie [Backup System]. Wählen Sie alternativ [X] oder drücken Sie [Esc] auf der Tastatur, um das Menü zu verlassen.

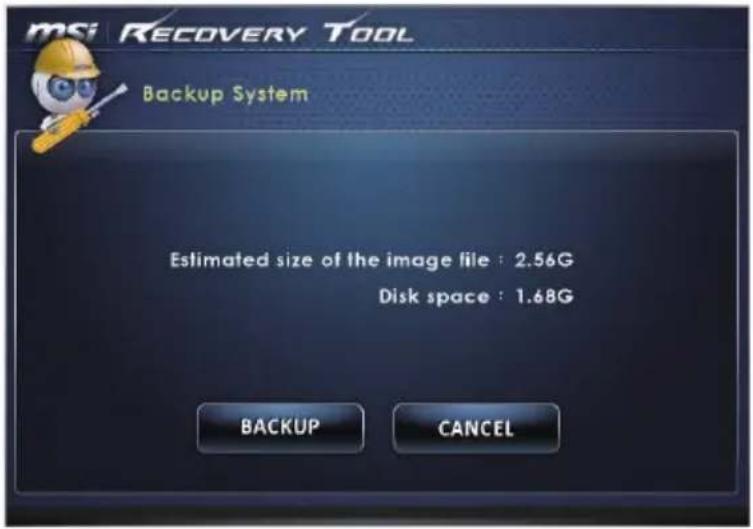

1. Wählen Sie [BACKUP], um die Systemsicherung (System Backup) zu starten.

Das erste Backup

Das erste Backup kann eine Weile dauern. Bitte lassen Sie es ohne Unterbrechung durchlaufen.

Nachfolgende Backups

Das Backup wird die früheren Sicherungsdateien ersetzen.

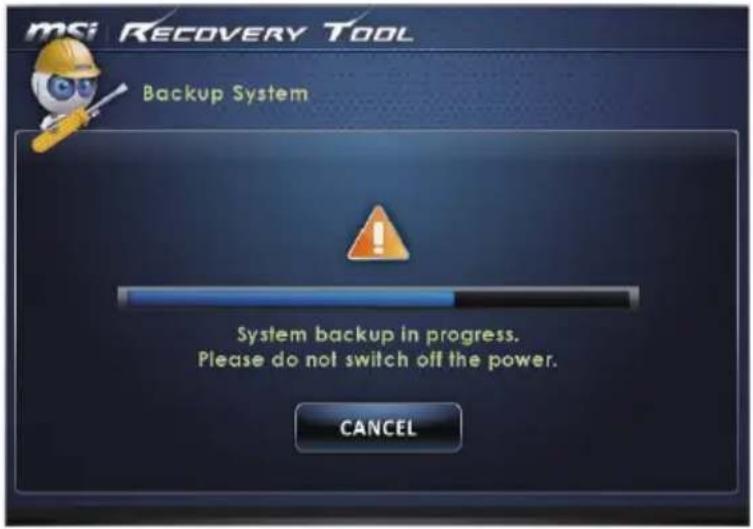

1. Das System-Backup wird durchgeführt. Bitte beachten Sie, dass dies eine Weile dauern kann. Bitte schalten Sie die Stromversorgung während des System-Backups nicht aus, andernfalls kann dies Schäden am System verursachen.

1. Alternativ wählen Sie [CANCEL] (Abbrechen), um das System-Backup sofort zu stoppen. Bitte schalten Sie die Stromversorgung während des Abbruchs des System-Backups nicht aus.

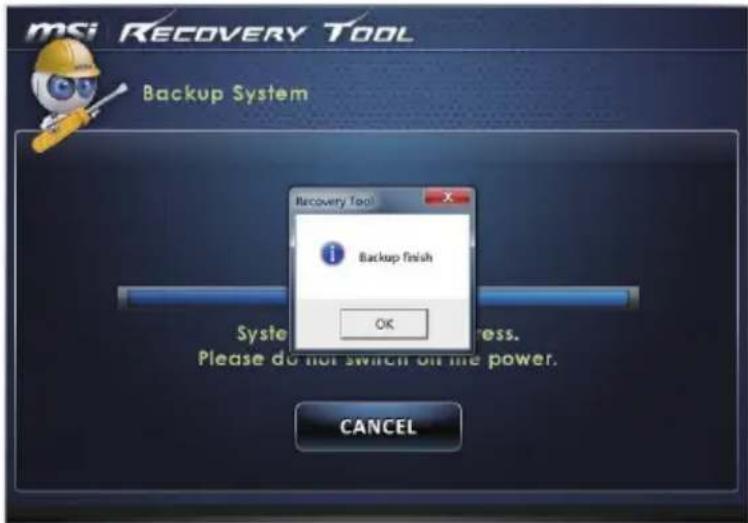

1. Die folgende Meldung zeigt, dass das System-Backup erfolgreich ausgeführt wurde. Drücken Sie [OK] zum Beenden.

System Restore (Systemwiederherstellung)

Über den Menüpunkt "System-Restore" (Systemwiederherstellung) gelangen Sie zu den Systemsicherungs-Dateien, die in einem vorherigen Schritt auf der Festplatte gespeichert wurden. Wenn die Backup-Dateien nicht zur Verfügung stehen, können die Grundeinstellungen des Systems wiederhergestellt werden.

Zum Fortsetzen führen Sie bitte die folgenden Schritte aus:

1. Wählen Sie [Restore System] (System wiederherstellen). Wählen Sie alternativ [X] oder drücken Sie [Esc] auf der Tastatur, um das Menü zu verlassen.

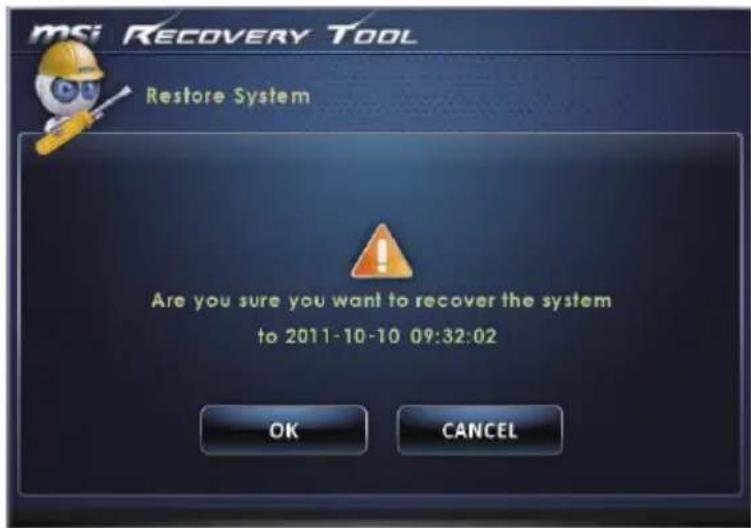

1. Wählen Sie [OK] oder [NEXT] (Weiter), so dass das System das vorherige Backup oder die Standard-Einstellung wiederherstellen kann. Alternativ wählen Sie [CANCEL] (Abbrechen), um das System-Restore sofort zu stoppen.

Mit Backup-Dateien: Setzen Sie das System in den Zustand der erstellen Systemsicherung zurück

☐ Ohne Backup-Dateien: Setzen Sie das System auf die Standard-einstellungen (Grundeinstellungen) zurück

1. Die System-Wiederherstellung wird durchgeführt. Bitte beachten Sie, dass dies eine Weile dauern kann. Bitte schalten Sie die Stromversorgung während des System-Restores nicht aus, andernfalls kann dies Schäden am System verursachen.

1. Die folgende Meldung zeigt, dass die Systemwiederherstellung (System Restore) erfolgreich ausgeführt wurde. Drücken Sie [OK] zum Beenden. Starten Sie das System neu und Sie können nun wieder wie gewohnt mit Windows arbeiten. Wenn die Systemwiederherstellung gescheitert ist oder unterbrochen wurde, können Sie den Vorgang erneut starten.

> System Recovery (Werkseinstellungen zurücksetzen)

Mit diesem Programm kann das System auf die Werkseinstellungen zurückgesetzt werden. Werden die Einstellungen auf die Werkseinstellungen zurückgesetzt, werden alle vorhandenen Daten auf der Festplatte gelöscht.

Zum Fortsetzen führen Sie bitte die folgenden Schritte aus:

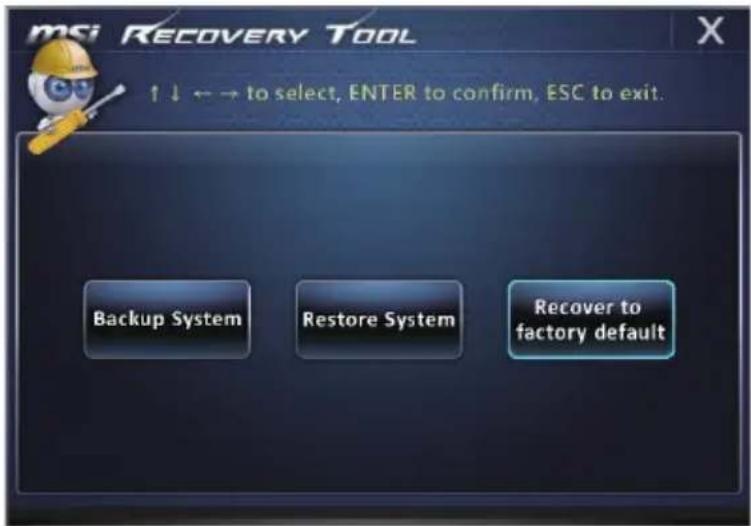

1. Wählen Sie [Recover to factory default] (Auf die Werkseinstellungen zurücksetzen). Um den Vorgang abzubrechen, wählen Sie [X] oder drücken Sie die [Esc]-Taste.

1. Das System wird auf die Werkseinstellungen zurückgesetzt. Alle vorhandenen Daten werden gelöscht. Stellen Sie sicher, dass alle wichtigen Daten gesichert wurden. Klicken Sie zum Fortfahren auf [NEXT] (Weiter). Alternativ können Sie den Vorgang mit [Cancel] (Abbrechen) stoppen.

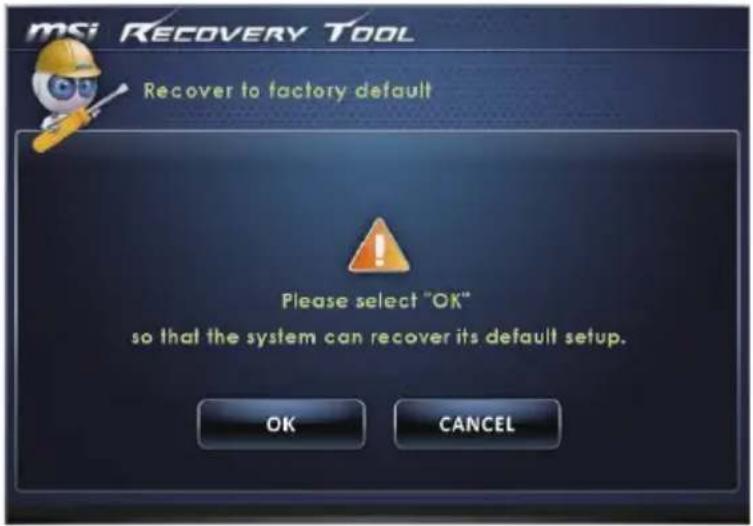

1. Bitte wählen Sie [OK], so dass das System die Standard-Einstellung wiederherstellen kann.

1. Das System-Recovery wird durchgeführt. Bitte beachten Sie, dass dies eine Weile dauern kann. Bitte schalten Sie die Stromversorgung während dieses Vorgangs nicht aus, andernfalls kann dies Schäden am System verursachen.

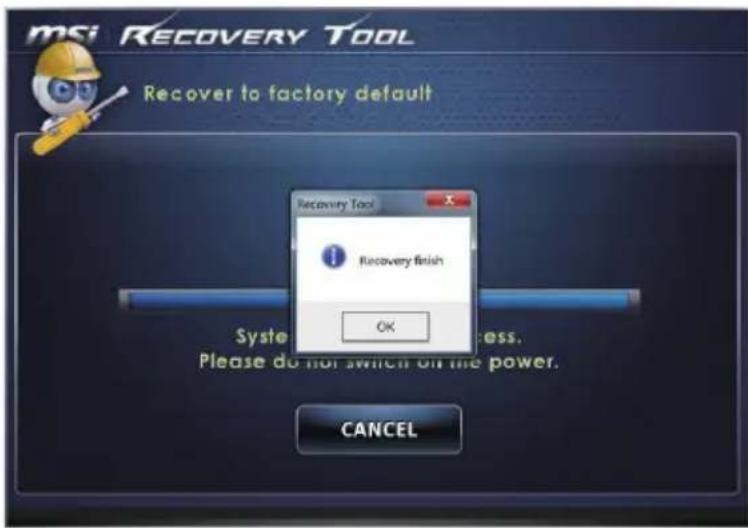

1. Die folgende Meldung zeigt, dass das System-Recovery erfolgreich ausgeführt wurde. Drücken Sie [OK] zum Beenden. Starten Sie das System neu und Sie können nun wieder wie gewohnt mit Windows arbeiten. Wenn das System-Recovery gescheitert ist oder unterbrochen wurde, können Sie den Vorgang erneut beginnen.

Systemwiederherstellung (Windows 8.x)

Wichtig

Die Systemwiederherstellungsfunktion ist nur bei Systemen, die standardmäßig mit Windows-Betriebssystem und MSI-Dienstprogrammen geliefert wurden, verfügbar.

Die Systemwiederherstellung hilft bei Folgendem:

■ System in den Auslieferungszustand zurücksetzen.
■ Wenn während des Betriebs Fehler im Betriebssystem aufgetreten sind.
■ Wenn das Betriebssystem durch Viren beeinflusst wurde und nicht mehr normal arbeitet.
■ Wenn das Betriebssystem mit anderen integrierten Sprachen installiert werden soll.

Bitte sichern Sie wichtige Daten zuvor auf anderen Datenträgern, bevor Sie die Systemwiederherstellung ausführen.

Falls sich das System nicht mit den folgenden Schritten wiederherstellen lassen sollte, wenden Sie sich bitte an einen autorisierten Händler vor Ort oder an den Kundendienst.

Wiederherstellung des Betriebssystems

■ Refresh PC (PC aktualisieren)

Das Refresh PC Dienstprogramm überprüft, ob die System-Dateien, die Windows-Registry und andere wichtige Systemkomponenten ordnungsgemäß arbeiten. Sollte dies nicht der Fall sein, wird das System versuchen den PC zu reparieren. Sollte ihr PC Probleme verursachen, können Sie Ihr System aktualisieren, ohne Ihre persönlichen Daten zu verlieren.

1. Klicken Sie auf dem Desktop [Settings] (Einstellungen) Settings und wählen Sie [Change PC settings] (Ändern der PC-Einstellungen) > [Update and recovery] (Update und Wiederherstellung) aus.

2. Klicken Sie auf [Recovery] (Wiederherstellung) > [Refresh your PC without affecting your files] (Aktualisieren Sie Ihren PC, Ihre persönlichen Daten sind hiervon nicht betroffen), und wählen Sie [Get started] (Jetzt starten) aus.

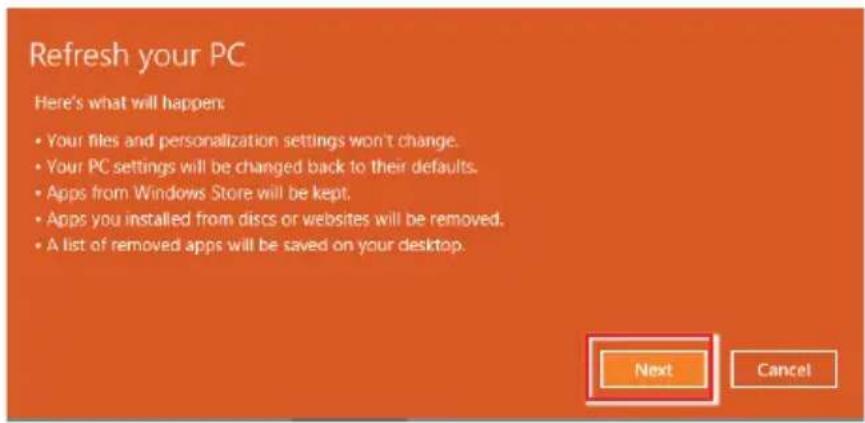

1. Sie sehen jetzt die Änderungen, die während des Prozesses gemacht werden. Klicken Sie zum Fortsetzen auf [Next] (Weiter).

1. Diese Meldung zeigt an, dass Ihr PC bereit ist, aufgefrischt zu werden. Klicken Sie zum Start auf [refresh] (Aktualisieren). Der Prozess kann eine längere Zeit in Anspruch nehmen.

1. Nach dem Ende des Aktualisierens gelangen Sie wieder zurück zum Windows-Startbildschirm, auf dem Sie alle Windows 8-Standardanwendungen und Widgets finden.

Reset PC (PC zurücksetzen)

Mit dem Reset-Utility können Sie das System wieder auf die ursprünglichen werkseitigen Einstellungen zurücksetzen.

1. Klicken Sie auf dem Desktop [Settings] (Einstellungen) 🐎 wählen Sie [Change PC settings] (Ändern der PC-Einstellungen) > [Update and recovery] (Update und Wiederherstellung) aus.

2. Klicken Sie auf [Recovery] (Wiederherstellung) > [Remove everything and reinstall Windows] (Alles entfernen und Windows neu installieren), und wählen Sie [Get started] (Jetzt starten) aus.

1. Sie sehen jetzt die Änderungen, die während des Prozesses gemacht werden. Klicken Sie zum Fortsetzen auf [Next] (Weiter).

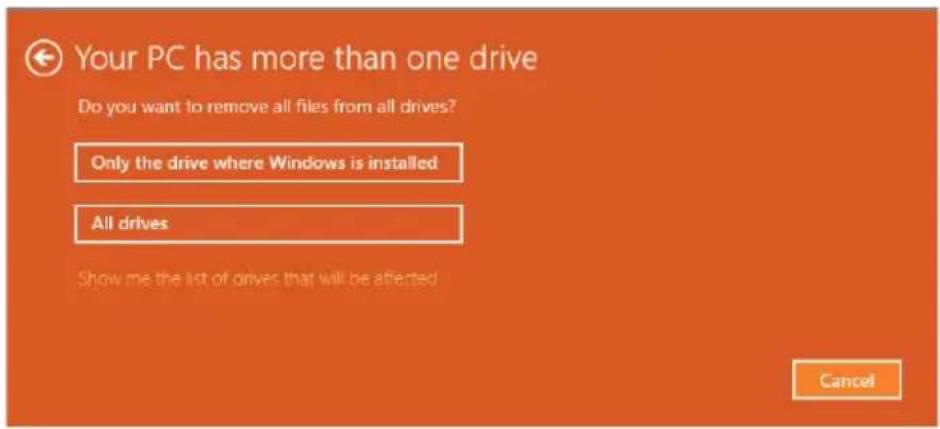

1. Sie werden aufgefordert, die Laufwerke auszuwählen, die entfernt werden sollen, falls Sie eine Festplatte mit mehreren Partitionen verwenden.

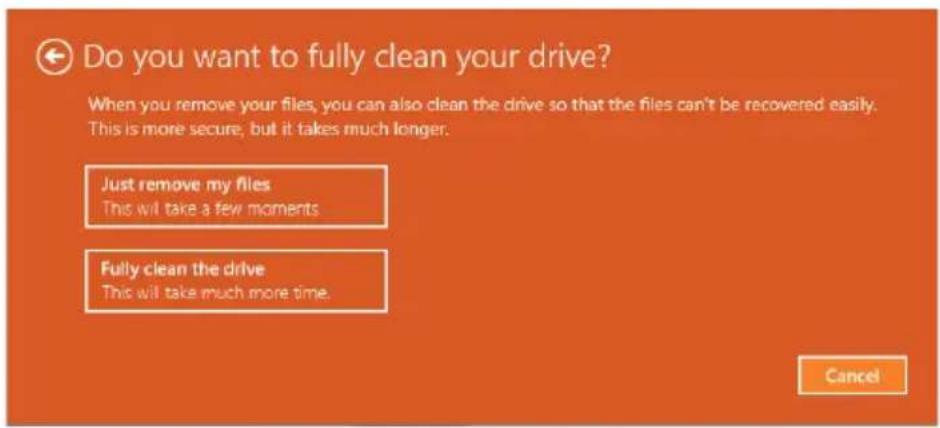

1. Geben Sie an, ob Sie nur die Dateien oder die Laufwerke völlig entfernen möchten (höhere Datensicherheit).

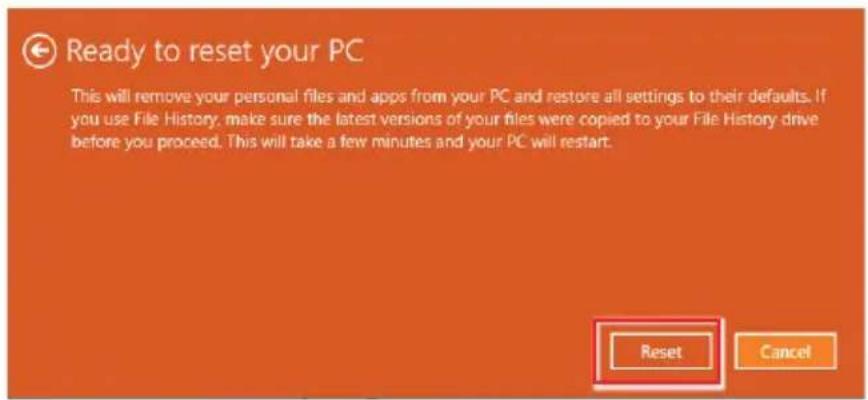

1. Ihr PC kann nun zurückgesetzt werden. Klicken Sie auf [Reset] (zurücksetzen) und folgen Sie den Anweisungen auf dem Bildschirm, um Ihren PC neu zu starten.

Mein System startet nicht.

1. Prüfen Sie, ob das System an eine Steckdose angeschlossen und eingeschaltet ist.
2. Prüfen Sie, ob Netz- und andere Kabel sicher angeschlossen sind.

Wenn ich meinen Computer einschalte, erscheint die Meldung „Operating System not found (Betriebssystem nicht gefunden)“ bzw. Windows startet nicht.

1. Prüfen Sie, ob eine nicht-bootfähige CD/DVD in das optische Laufwerk eingelegt ist. Falls dies der Fall ist, nehmen Sie die CD/DVD heraus und starten den Computer dann neu.
2. Prüfen Sie die Bootgerät-Priorität-Einstellungen im BIOS-Setup.

Mein Computer schaltet nicht ab.

Es empfiehlt sich grundsätzlich Ihren Computer durch den Befehl "Herunterfahren" (Shut Down) auszuschalten. Mit anderen Methoden, einschließlich die hier aufgelisteten, können eventuell noch nicht gespeicherte Änderungen verloren gehen. Wenn der Befehl des Herunterfahrens (Shut Down) nicht richtig funktioniert, befolgen Sie diese Schritte:

1. Starten Sie den Computer mit den Tasten Ctrl+Alt+Delete neu.
2. Drücken Sie den Ein-/Ausschalter, um das System auszuschalten.
3. Trennen Sie das System vom Netzteil.

Mein Mikrofon funktioniert nicht.

1. Beim integrierten Mikrofon: Rufen Sie Start > Control Panel (Systemsteuerung) > Sounds and Audio Devices (Sounds und Audiogeräte) > Audio auf, prüfen Sie, ob das Gerät stumm geschaltet ist.
2. Falls Sie ein externes Mikrofon verwenden, prüfen Sie, ob das Mikrofon richtig am Mikrofonanschluss eingesteckt ist.

Meine Internet-Verbindung hat Probleme.

1. Wenn Sie ein Problem bei der Verbindung mit Ihrem Internet Service Provider (ISP) haben, überprüfen Sie, dass die ISP technische Probleme verfügbar ist.
2. Prüfen Sie die ADSL-Einstellungen und stellen Sie sicher, dass Ihr Notebook richtig für den Internetzugang konfiguriert ist.
3. Die Geschwindigkeit der WLAN-Datenübertragung wird von Abständen und Hindernisse zwischen den Geräten und Zugangspunkte beeinträchtigt. Zum Erhöhen der Geschwindigkeit der Datenübertragung wählen Sie bitte einen verfügbaren Zugangspunkt, der Ihrem System am nähesten ist.

Kein Ton aus den Lautsprechern.

1. Überprüfen Sie die Hauptlautstärke-Einstellung im Audio-Menü.
2. Wenn Sie eine Anwendung mit Ton verwenden, überzeugen Sie sich, dass die Lautstärke eingestellt ist.
3. Wenn Sie das Audiokabel mit dem Kopfhöreranschluss angeschlossen haben, trennen Sie das Kabel.
4. Falls das System über ein Bildschirmmenü verfügt, passen Sie bitte die Lautstärke im Bildschirmmenü an.

Der Computer kann die CD-/DVD-Disk nicht spielen.

1. Vergewissern Sie sich, dass die CD/DVD mit der beschrifteten Seite nach oben im Laufwerk eingelegt ist.
2. Falls die CD/DVD Software erfordert, stellen Sie sicher, dass die Software richtig entsprechend den Programmanweisungen installiert ist.
3. Wenn die DVD-ROM nicht mit dem DVD-ROM-Laufwerk in Ihrem System kompatibel ist, wird eine Region-Code Warnung bei Verwendung des DVD-Spielers angezeigt. Der Region-Code wird auf der CD-Verpackung aufgeführt.
4. Falls Sie ein Video-Feld sehen können, aber kein Audio-Signal hören, prüfen Sie folgende Punkte: Stellen Sie sicher, dass die Funktion "MUTE" (Lautlos) des DVD-Spielers ausgeschaltet ist. Überprüfen Sie die Hauptlautstärke-Einstellung im Audio-Menü.
5. Überprüfen Sie, ob die Treiber korrekt installiert sind, klicken Sie auf Start > Systemsteuerung > System > Geräte-Manager.
6. Beschädigte oder verschmutzte Discs können dazu führen, dass ihr Computer sich aufhängt, während er die Disc zu lesen versucht. Starten Sie ggf. den Computer neu, nehmen Sie die Disk heraus und überprüfen Sie, dass sie nicht verschmutzt oder beschädigt ist.
7. Benutzen Sie bitte die DVD-Player-Software wie PowerDVD oder WinDVD zum Abspielen eines DVD-Video.

Sie können die DVD-ROM-Schublade nicht öffnen.

1. Stellen Sie sicher, dass der Computer eingeschaltet ist.
2. Drücken Sie auf den Auswurftaste (Eject button), der sich auf dem DVD-ROM-Laufwerk befindet.
3. Wenn Sie die Auswurftaste drücken, sich die Disc aber nicht auswerfen lässt, können Sie mit Hilfe eines spitzen Gegenstandes das Laufwerk manuell öffnen, indem Sie z. B. die Spitze einer Büroklammer in die kleine Öffnung neben dem Laufwerk einführen.

Der Systemmonitor zeigt nichts an.

1. Prüfen Sie, ob das System an eine Steckdose angeschlossen und eingeschaltet ist.
2. Das System befindet sich möglicherweise im Bereitschaftsmodus. Drücken Sie eine beliebige Taste zur Aktivierung der Anzeige.
