Cubi-224FR - Desktop-Computer MSI - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG Cubi-224FR MSI

Hinweis zum Urheberrecht

Marken

Änderungsverlauf

Aufrüsten und Garantie

Ersatzteilverfügbarkeit

Technischer Kundendienst

Information über chemische Stoffe

Batterieinformationen

Sicherheitshinweise

CE-Konformität

WEEE-Hinweis

Überblick

Lieferumfang

Systemübersicht

Komponentenaustausch & Aufrüstung

Erste Schritte

Tipps zur sicheren und komfortablen Bedienung

Hardware-Einstellungen

Betrieb

Energieverwaltung

Netzwerkverbindungen (Windows 7)

Netzwerkverbindungen (Windows 8 x)

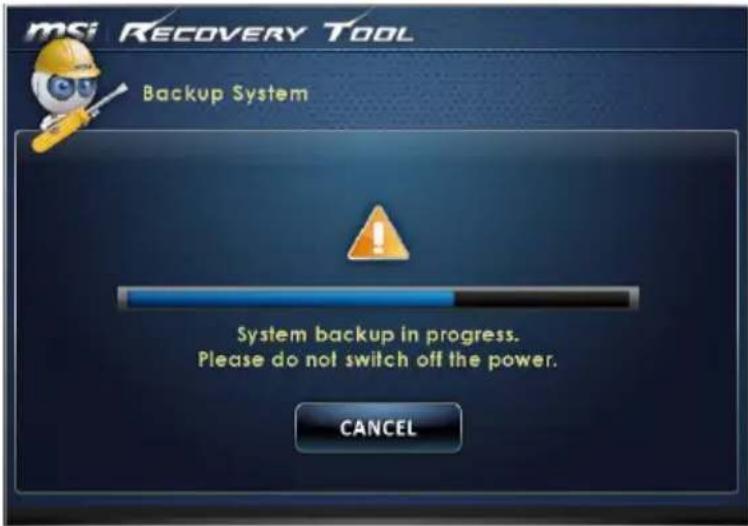

Systemwiederherstellung (Windows 7)

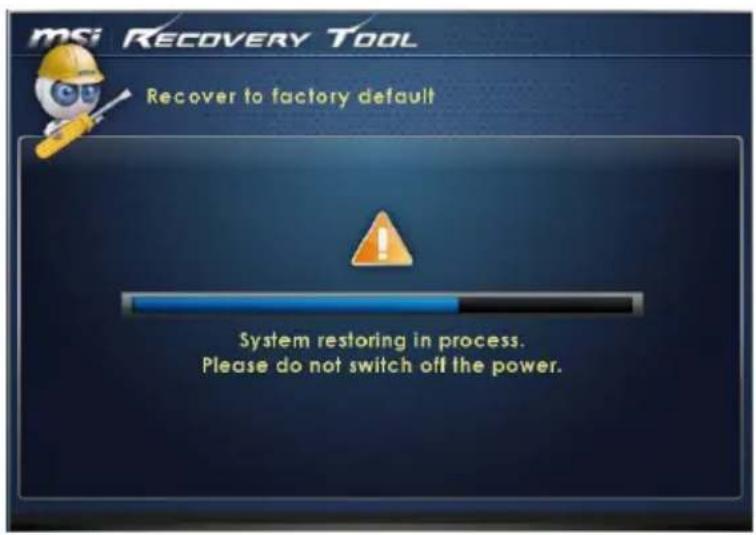

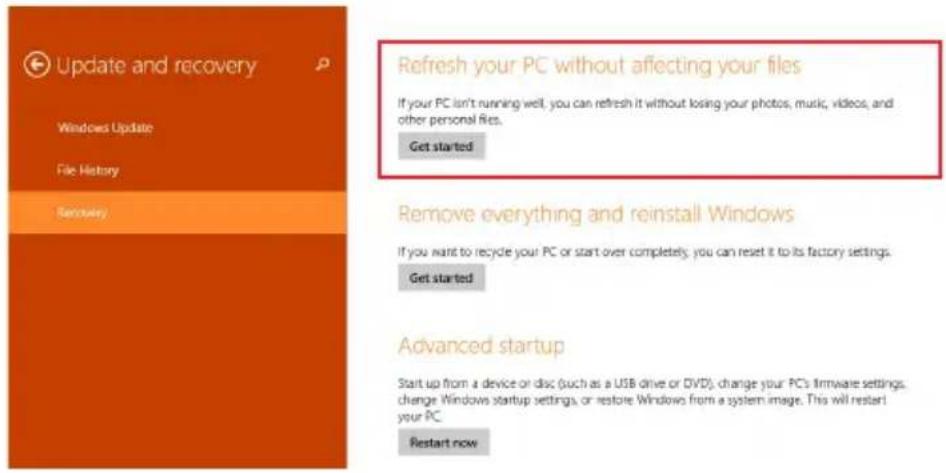

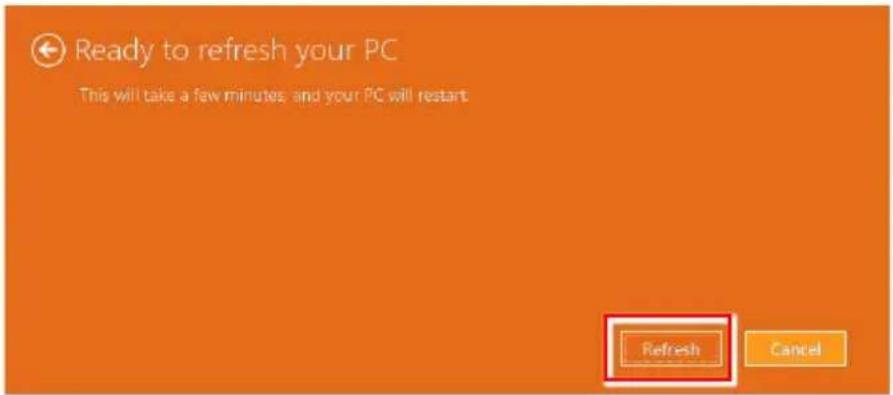

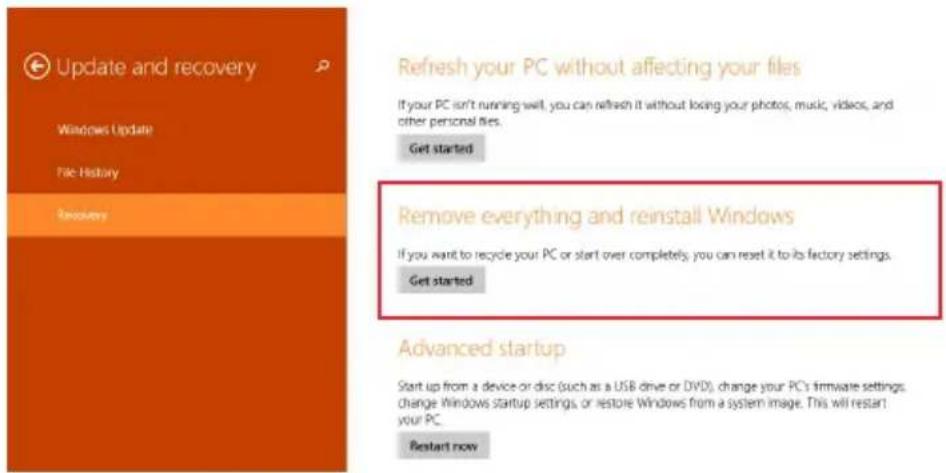

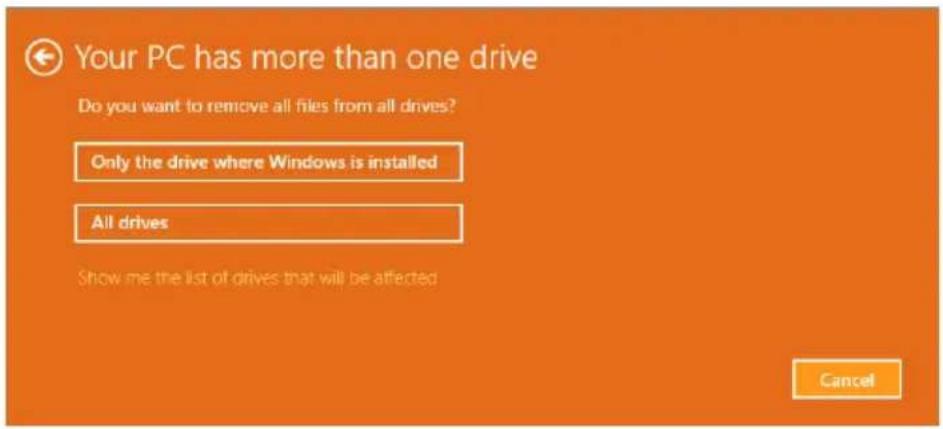

Systemwiederherstellung (Windows 8 x)

Hinweis zum Urheberrecht

Der Inhalt dieses Dokuments ist das geistige Eigentum der MICRO-STAR INTERNATIONAL. Die Erstellung dieses Dokumentes erfolgte sehr gewissenhaft, wir garantieren jedoch nicht die Richtigkeit der Inhalte. Wir möchten unsere Produkte stets verbessern und behalten uns das Recht vor, ohne Benachrichtigung Änderungen vorzunehmen

Marken

Alle Marken sind das Eigentum ihrer jeweiligen Inhaber

Änderungsverlauf

Änderung Datum

V1 0 2015/03

Aufrüsten und Garantie

Bitte beachten Sie, dass bestimmte Komponenten im Produkt vorinstalliert sind Sie können solche Komponenten jedoch nach eigenem Ermessen aufrüsten oder austauschen Informationen zu den Aufrüstungsbeschränkungen entnehmen Sie bitte den Spezifikationen in der Bedienungsanleitung. Weitere Informationen über zusätzlich erworbene Produkte erhalten Sie bei Ihrem örtlichen Fachhändler Überlassen Sie das Aufrüsten oder Ersetzen jeglicher Komponenten dieses Produktes bitte einem autorisierten Händler oder Kundencenter; andernfalls erlischt die Garantie Wir empfehlen Ihnen dringend, jegliche Aufrüstungs- und Austauscharbeiten vom autorisierten Händler oder Kundendienst ausführen zu lassen

Ersatzteilverfügbarkeit

Bitte nehmen Sie zur Kenntnis, dass Ersatzteile (oder kompatible Teile) für Auslaufprodukte in bestimmten Ländern oder Regionen gemäß lokalen Richtlinien maximal 5 Jahre lang durch den Hersteller zur Verfügung gestellt werden

Ausführliche Informationen zum Erwerb von Ersatzteilen finden Sie unter http://de msi com/support

Technischer Kundendienst

Falls ein Problem mit Ihrem System auftritt und keiner der in der Bedienungsanleitung enthaltenen Lösungsansätze dieses behebt, wenden Sie sich bitte an den Laden, in dem Sie das Gerät erworben haben, oder einen örtlichen Händler Alternativ erhalten Sie unter folgenden Quellen weitere Anleitungen Auf den MSI-Webseiten finden Sie technische Unterstützung, BIOS-Aktualisierungen, Treiberaktualisierungen und weitere Informationen http://de.msi.com/support

Reduzierter Energieverbrauch während der Benutzung und im Standby-Modus
Eingeschränkte Verwendung von Umwelt- und gesundheitsschädigenden Stoffen

○ Leicht demontier- und recyclebar

Reduzierter Einsatz von natürlichen Ressourcen durch Förderung des Recycelns

Höhere Lebensdauer des Produkts durch einfache Upgrades
Reduzierte Abfälle durch Waren-Rücknahme

Umweltpolitik

Das Gerät wurde im Hinblick auf eine Wiederverwendung und –verwertung der Teile entwickelt und sollte nicht weggeworfen werden

Benutzer sollten die lokalen Entsorgungsstellen betreffend Recycling und Entsorgung des Produktes kontaktieren

Weitere Recycling-Informationen finden Sie auf der MSI-Internetseite sowie bei einem Vertrieb in Ihrer Nähe
Bei weiteren Fragen zur korrekten Entsorgung, Rücknahme, Recycling oder Zerlegung der MSI Produkte können Sie sich gern an gpcontdev@msi com wenden

Information über chemische Stoffe

In Beachtung der Vorschriften der chemischen Substanzen, wie EU-Verordnung REACH (Verordnung EG Nr 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI die Informationen von chemischen Substanzen in Produkten unter:

http://www msi com/html/popup/csr/evmtprtt_pcm html

Batterieinformationen

European Union:

Batterien, Akkus und Akkumulatoren dürfen nicht als unsortierter Hausmüll entsorgt werden. Bitte benutzen Sie die öffentliche Sammlung, um sie zurückzugeben, zu recyclen oder in Übereinstimmung mit den örtlichen Vorschriften zu behandeln

Taiwan:

Für einen besseren Umweltschutz müssen Altbatterien zur Recycling- oder Sonderentsorgungen gebracht werden

廢電池請回收

California, USA:

Die Knopfzelle kann Perchlorat Material enthalten und erfordert differenziertes Handeln, wenn sie in Kalifornien recycelt oder entsorgt wird

Weitere Informationen finden Sie unter:

http://www dtsc ca gov/hazardouswaste/perchlorate/

Falls Batterien oder Akkus vom falschen Typ eingesetzt werden, besteht Explosionsgefahr Ersetzen Sie Batterien und Akkus nur mit identischen oder gleichwertigen, vom Hersteller empfohlenen Typen

Sicherheitshinweise

☐ Lesen Sie die Sicherheitshinweise aufmerksam und gründlich durch

☐ Halten Sie sich an sämtliche Hinweise in der Bedienungsanleitung oder am Produkt selbst

Bewahren Sie die mitgelieferte Bedienungsanleitung gut auf, damit Sie später darin nachlesen können

Halten Sie das Gerät von Feuchtigkeit und hohen Temperaturen fern

Platzieren Sie das Gerät vor dem Einrichten auf einem stabilen, flachen Untergrund

Stellen Sie vor dem Anschließen des Gerätes an eine Steckdose sicher, dass sich die Netzspannung innerhalb des sicheren Bereichs befindet und zwischen 100 und 240 V liegt Entfernen Sie nicht den Schutzkontakt am Netzstecker Das Gerät muss an eine geerdete Steckdose (Schukosteckdose) angeschlossen werden

Ziehen Sie vor dem Einlegen von Erweiterungskarten oder Modulen stets den Netzstecker

Trennen Sie die Netzverbindung oder schalten Sie die Steckdose ab, wenn Sie das Gerät längere Zeit nicht nutzen oder unbeaufsichtigt lassen Auf diese Weise wird kein Strom verbraucht

AC-Spannungsversorgung 100-240V, 6A, 50/60Hz

Der Gehäuselüfter dient der Luftkonvektion und schützt das Gerät vor Überhitzung. Blockieren Sie den Lüfter nicht

Nutzen und lagern Sie das Gerät nicht an Stellen, an denen Temperaturen von mehr als 60°C oder weniger als 0°C herrschen - das Gerät kann in diesem Fall Schaden nehmen

HINWEIS: Die maximale Betriebstemperatur beträgt rund 40°C

Lassen Sie keinesfalls Flüssigkeiten in die Öffnungen des Gerätes gelangen, es besteht Stromschlaggefahr

Verlegen Sie das Netzkabel so, dass niemand versehentlich darauf treten kann. Stellen Sie nichts auf dem Netzkabel ab

Achten Sie beim Anschluss des Koaxkabels an den TV-Tuner unbedingt darauf, dass die Abschirmung guten Kontakt zur Gebäudeerdung erhält

Das Kabel Verteilungssystem sollte geerdet sein, gemäß ANSI/NFPA 70, National Electrical Code (NEC) - insbesondere Abschnitt 820 93, Erdung einer äußeren leitfähigen Abschirmung eines Koaxialkabels

Halten Sie das Gerät immer von Magnetfeldern und anderen Elektrogeräten fern

Falls einer der folgenden Umstände eintritt, lassen Sie bitte das Gerät von Kundendienstpersonal prüfen:

Das Netzkabel oder der Stecker ist beschädigt

Flüssigkeit ist in das Gerät eingedrungen

Das Gerät wurde Feuchtigkeit ausgesetzt

Das Gerät funktioniert nicht richtig oder Sie können es nicht wie in der Bedienungsanleitung beschrieben bedienen

Das Gerät ist heruntergefallen und beschädigt

Das Gerät weist offensichtlich Zeichen eines Schadens auf.

1 Die optischen Speichergeräte sind als Laserprodukte der Klasse 1 klassifiziert. Eine Nutzung anderer als der hier angegebenen Bedienelemente, Einstellungen oder Vorgehensweisen ist nicht gestattet

2 Berühren Sie keinesfalls die Linsen im Geräteinneren

CE-Konformität

Hiermit erklärt Micro Star International CO., LTD dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinien 2004/108/EG und 1999/5/EG befindet. Die Konformitätserklärung können Sie auf der Produktseite einsehen.

Standards der Direktive 2004/108/EC/ Standards of the Directive 2004/108/EC:

• EN55022: 2006+A1:2007 ClasseB
• EN55024: 1998+A1: 2001+A2:2003
• EN6100-3-2:2006
• EN6100-3-3: 2008

Direktive 1999/5/EG:

- IEEE 802.11b/g und Bluetooth 2.4 GHz Betrieb

Europa: Frequenzen: 2.400 – 2.4835 GHz

Frankreich: Frequenzen: 2.4465–2.4835 GHz,

Außerhalb von geschlossenen Gebäuden ist die genehmigte Sendeleistung im Frequenzband 2454-2483.5 MHz auf maximal 10mW beschränkt.

Bestimmungsgemäße Verwendung:

Dieses Produkt integriert als Teil der Produktausstattung eine WLAN Komponente und/oder eine Bluetooth-Komponente.

Die entsprechende Komponente verbindet den Computer über eine Funkverbindung. Es kann auch eine Funkverbindung zu anderen geeigneten WLAN- oder Bluetooth-Geräten hergestellt werden.

Frankreich: Frequenzen: 2.4465–2.4835 GHz,

Nutzung im Außenbereich begrenzt auf 10 mW innerhalb 2454 bis 2483,5 MHz.

Italien: Für die Nutzung außerhalb des eigenen Besitzes ist eine allgemeine Genehmigung erforderlich.

Luxemburg: Für die öffentliche Nutzung ist eine allgemeine Genehmigung erforderlich.

Benannte Länder: Deutschland, Großbritannien, Niederlande, Belgien, Schweden, Dänemark, Finnland, Frankreich, Italien, Spanien, Österreich, Irland, Portugal, Griechenland, Luxemburg, Estland, Lettland, Litauen, Tschechien, der Slowakei, Slowenien, Ungarn, Polen und Malta.

Hinweis 1

Ihre Betriebsbefugnis für dieses Gerät kann durch Änderungen oder Modifikationen des Gerätes ohne ausdrückliche Zustimmung von der für die Einhaltung zuständigen Seite ungültig werden.

Hinweis 2

Zur Einhaltung der Emissionsgrenzwerte müssen abgeschirmte Schnittstellenkabel und Netzkabel verwendet werden, sofern vorhanden.

WEEE-Hinweis

Gemäß der Europäischen Union ("EU") Richtlinie über Elektro- und Elektronik-Altgeräte (Richtlinie 2002/96/EG) mit Wirkung vom 13 August 2005, dürfen Elektro- und Elektronikgeräten nicht mehr als Hausmüll entsorgt werden. Der Hersteller verpflichtet sich zur Rücknahme solcher Produkte am Ende ihrer Nutzungsdauer

1

Überblick

Herzlichen Glückwunsch zum Kauf des Cubi Serie Personalcomputers Ob fürs Business oder die Freizeit: Der Cubi Serie spielt in beiden Bereichen seine Stärken aus. Der besonders kompakte und energieeffiziente Mini-PC findet im schicken Design leicht Platz auf dem Schreibtisch oder neben der Stereo-Anlage – bietet aber trotzdem volle PC-Leistung auch für anspruchsvollste Aufgaben

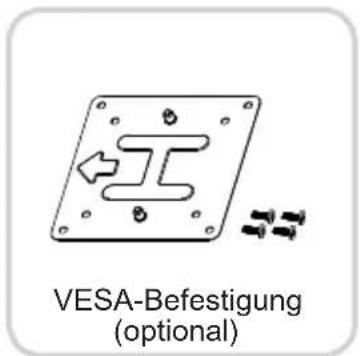

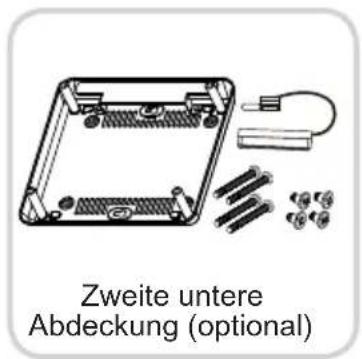

Lieferumfang

* Bitte wenden Sie sich umgehend an uns, falls etwas fehlen oder beschädigt sein sollte
* Die Abbildung dient nur der Veranschaulichung Ihr Lieferumfang kann je nach gekauftem Modell ein wenig variieren

Systemübersicht

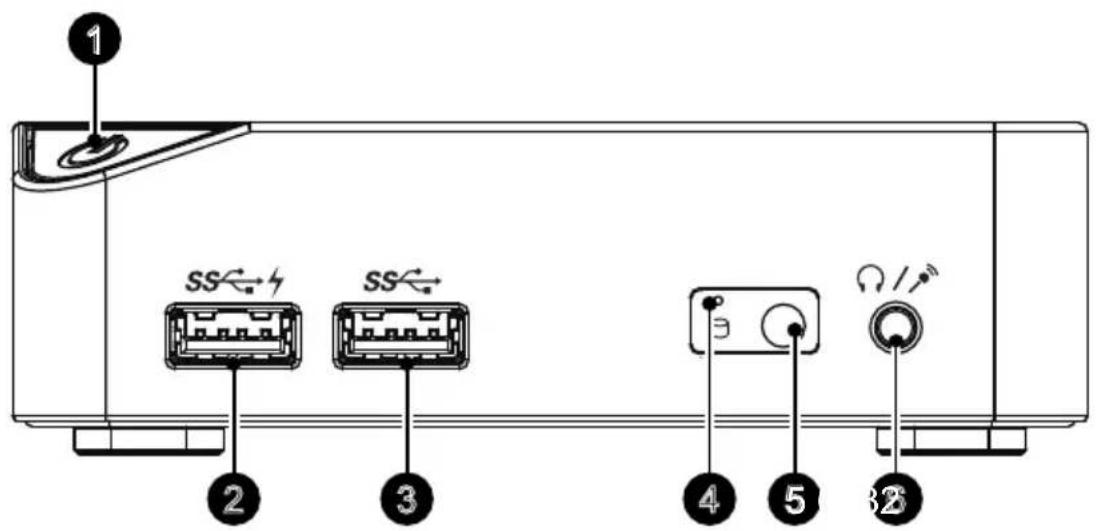

Vorderansicht

1 An-/Aus-Taste

Mit der An-/Aus-Taste schalten Sie das System an und aus

USB 3.0 Anschluss (mit MSI Super-Charger-Technik) (optional)

Die MSI Super-Charger-Technik ermöglicht einfaches Laden von USB Geräten, auch bei ausgeschaltetem System

USB 3.0 Anschluss

Mit dem USB-Anschluss (Universal Serial Bus) verbinden Sie USB-Geräte wie Mäuse, Tastaturen und andere USB-kompatible Geräte Der USB 3 0 Anschluss ist abwärtskompatibel mit USB 2 0 Geräten und unterstützt Datentransferraten bis zur 5 Gbit/s (SuperSpeed)

4 Festplattenlaufwerk-LED

Dieser Indikator zeigt den Aktivitätszustand der Festplatte Die LED blinkt, wenn das System auf Daten der Festplatte zugreift und bleibt ausgeschaltet, wenn keine Aktivität der Festplatte erkannt wird

Infrarotempfänger (optional)

Der Infrarotempfänger wird zur Fernbedienung des Gerätes eingesetzt

Kopfhörer- / Mikrofonanschluss

Hier können Sie einen Kopfhörer, Lautsprecher oder ein Mikrofon anschließen

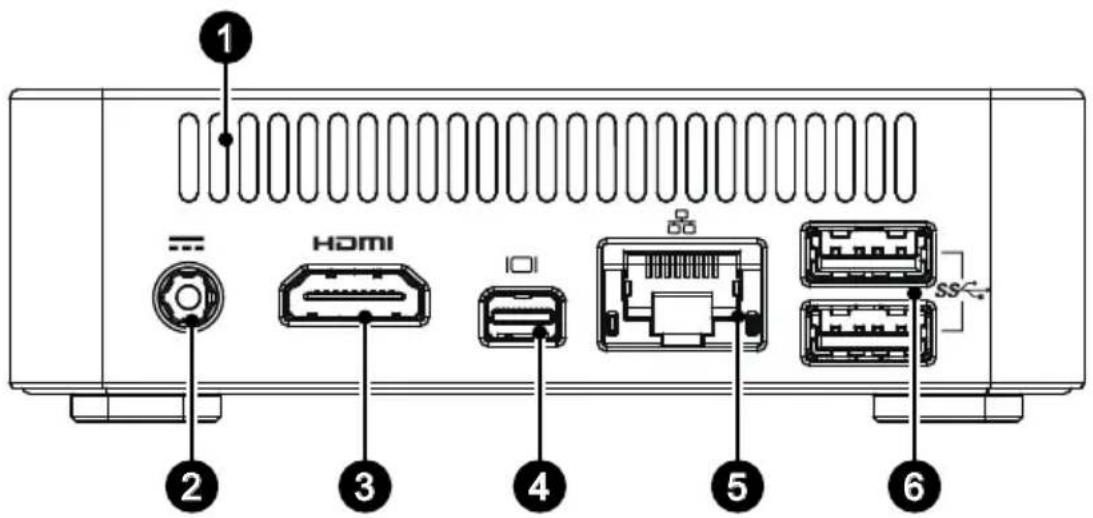

Rückansicht

1 Lüfter

Der Lüfter im Geräteinneren dient der Luftzirkulation und bewahrt das Gerät vor Überhitzung Bitte achten Sie darauf, dass der Lüfter nicht verdeckt wird

2 Stromanschluss Dar AC DC Ada

Der AC-DC-Adapter wandelt Wechselspannung für diesen Anschluss in Gleichspannung um Die über diesen Anschluss gelieferte Spannung versorgt den PC mit Strom Vermeiden Sie Schäden am PC, indem Sie stets das mitgelieferte Netzteil verwenden

3 HDMI-Out-Anschluss HDMI™ HIGH-DEFINITION MULTIMEDIA INTERFACE

HDMI (High-Definition Multimedia Interface) ist eine rundum digitale AVSchnittstelle zur Übertragung unkomprimierter Audio-/Videodatenströme HDMI unterstützt sämtliche Videoformate wie Standard, Erweitert und HD Zusätzlich wird Mehrkanal-Digitalaudio über dasselbe Kabel übertragen

4 Mini-DisplayPort Dar Mini Display

Der Mini DisplayPort ist eine miniaturisierte Version des DisplayPort Mit einem passenden Adapter kann der Mini-DisplayPort verwendet werden, um die Anzeigen mit VGA-, DVI-oder HDMI-Schnittstelle anzusteuern

LAN-Anschluss

Der Standard-RJ-45-LAN-Anschluss dient der Verbindung mit dem Local Area Network (LAN) Hier können Sie ein Netzwerkkabel anschließen

Grün/ Orange Gelb

Farbe LED-Status Zustand
Gelb Aus	LAN-Verbindung besteht nicht
	Ein (ständig leuchtend) LAN-Verbindung besteht
	Ein (blinkt) Der Computer kommuniziert mit einem anderen Computer im LAN
Grün Aus	Datengeschwindigkeit von 10 Mbit/s ausgewählt
	Ein Datengeschwindigkeit von 100 Mbit/s ausgewählt
Orange	Ein Datengeschwindigkeit von 1000 Mbit/s ausgewählt

USB 3.0 Anschluss

Mit dem USB-Anschluss (Universal Serial Bus) verbinden Sie USB-Geräte wie Mäuse, Tastaturen und andere USB-kompatible Geräte Der USB 3 0 Anschluss ist abwärtskompatibel mit USB 2 0 Geräten und unterstützt Datentransferraten bis zur 5 Gbit/s (SuperSpeed)

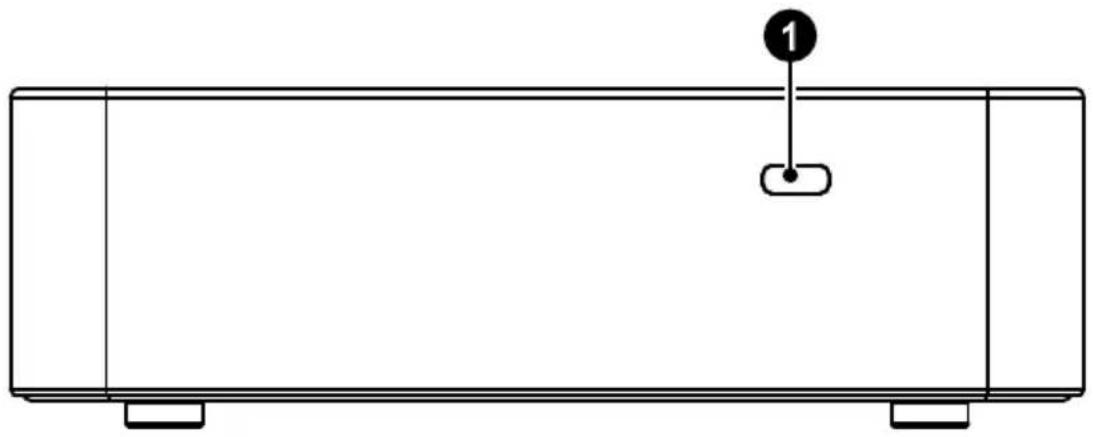

Seitliche Ansicht

Schlitz für Kensington-Schloss

Ihr PC ist mit einem Schlitz für ein Kensington-Schloss ausgestattet mit dem Sie Ihren PC über ein stabiles Kabel mit einem festen Gegenstand verbinden und vor Diebstahl schützen. Am Ende des Kabels befindet sich eine kleine Schleife, mit deren Hilfe Sie das Gerät an einem unverrückbaren Gegenstand - zum Beispiel einem schweren Tisch - befestigen können, damit es nicht gestohlen wird

Komponentenaustausch & Aufrüstung

Bitte beachten Sie, dass bestimmte Komponenten im Produkt vorinstalliert sind Sie können solche Komponenten jedoch je nach Modell aufrüsten oder austauschen lassen

Weitere Informationen zum Produkt erhalten Sie bei Ihrem örtlichen Fachhändler Überlassen Sie das Aufrüsten oder Ersetzen jeglicher Komponenten dieses Produktes bitte einem autorisierten Händler oder Kundencenter, andernfalls erlischt die Garantie

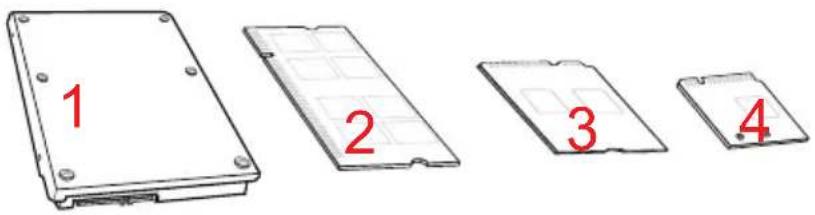

1 2,5" Festplatte (optional)
2 DDR3L Speicher
3 Mini-PCIe SSD (optional)
4 M 2 2230 Bluetooth/ WiFi Combo Karte (optional)

2

Erste Schritte

Tipps zur sicheren und komfortablen Bedienung

Der PC ist eine portable Plattform, mit der Sie nahezu überall arbeiten können Allerdings ist es wichtig, für eine gute Arbeitsumgebung zu sorgen, wenn Sie längere Zeit mit Ihrem PC arbeiten möchten

1 Ihr Arbeitsplatz sollte ausreichend beleuchtet sein
2 Wählen Sie einen geeigneten Schreibtisch und einen guten Stuhl, passen Sie die Höhe an Ihren individuellen Körperbau an
3 Wenn Sie einen Stuhl benutzen, stellen Sie die Rückenlehne so ein, dass diese Ihren Rücken bequem stützt
4 Stellen Sie Ihre Füße flach und in natürlicher Haltung auf den Boden - so, dass Knie und Ellbogen bei der Arbeit um etwa 90° abgewinkelt sind
5 Legen Sie die Hände so auf den Schreibtisch auf, dass Ihre Handgelenke bequem gestützt werden
6 Stellen Sie den Winkel bzw. die Position des PCs so ein, dass Sie den Bildschirm bequem und möglichst ohne Spiegelungen ablesen können
7 Der PC ist ein Elektrogerät Bitte gehen Sie sorgsam mit dem Gerät um, damit es nicht zu Verletzungen kommt

Hardware-Einstellungen

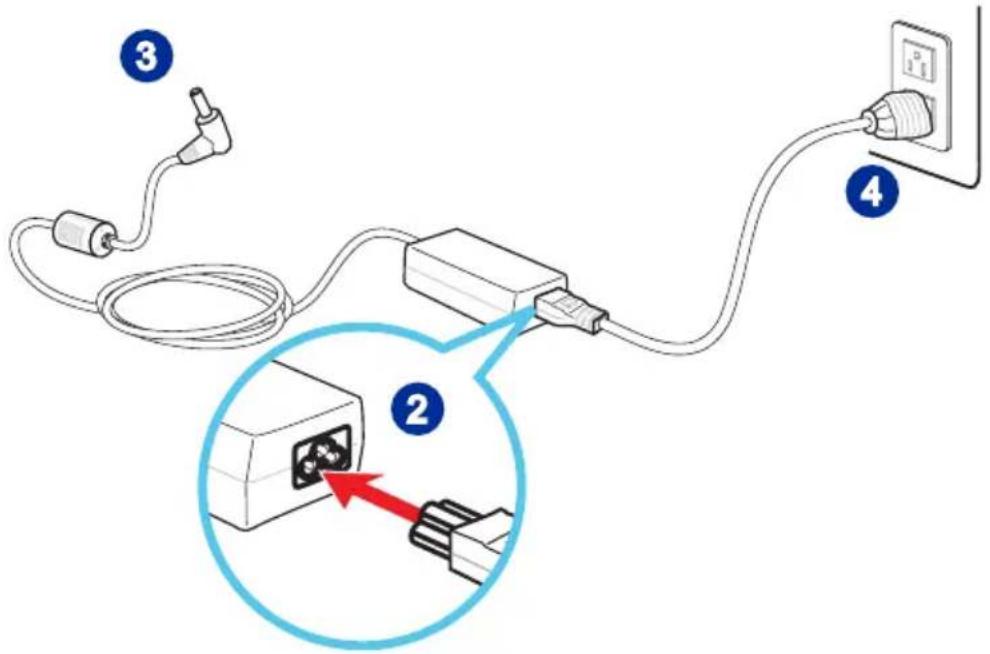

Netzverbindung

1 Packen Sie sämtliche Teile aus und legen Sie das Netzkabel zur Seite.
2 Schließen Sie das Netzkabel an das Netzteil an
3 Schließen Sie den Netzschalter an
4 Stecken Sie den Stecker des Netzkabels in eine geeignete Steckdose

5 Ziehen Sie zuerst den Netzstecker aus der Steckdose
6 Trennen Sie das Netzkabel vom PC

Wichtig

Achten Sie darauf, grundsätzlich den Stecker des Netzkabels zu fassen, wenn Sie den Stecker aus der Steckdose ziehen Ziehen Sie niemals am Kabel!

Einschalten des Systems

Mit der An-/Aus-Taste schalten Sie das System an und aus

In diesem Kapitel erhalten Sie wichtige Informationen zu speziellen Bedienschritten

Wichtig

Sämtliche Angaben können sich ohne Vorankündigung ändern

Energieverwaltung

Eine intelligente Energieverwaltung bei Computern und Monitoren spart Strom und leistet einen wichtigen Beitrag zum Umweltschutz

Um Energie zu sparen, schalten Sie den Monitor ab oder versetzen den PC in den Energiesparmodus (auch Schlafmodus oder Ruhezustand genannt), wenn Sie längere Zeit nicht mit dem Gerät arbeiten

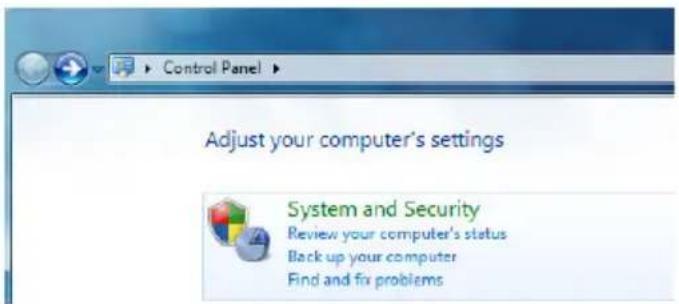

▶ Energieverwaltung unter Windows 7

■ Mit den Windows-Energieoptionen steuern Sie die Energieverwaltungs-funktionen von Anzeigegerät und Festplatte Klicken Sie auf [Start] > [Control Panel] (Systemsteuerung) > [System and Security] (System und Sicherheit)

Klicken Sie anschließend auf [Power Options] (Energieoptionen)

Wählen Sie nun einen Energiesparplan, der Ihrem Bedarf entspricht Sie können die Einstellungen auch fein abstimmen, indem Sie auf [Change plan settings] (Planeinstellungen ändern) klicken

■ Im Herunterfahren-Menü finden Sie verschiedene Optionen (wie Energiesparen, Herunterfahren, Neu starten), mit denen Sie den Energiebedarf Ihres Systems schnell und einfach reduzieren können

Energieverwaltung unter Windows 8 x

■ Mit den Windows-Energieoptionen steuern Sie die Energieverwaltungsfunktionen von Anzeigegerät und Festplatte Klicken Sie auf [Start] > [Control Panel] (Systemsteuerung) > [System and Security] (System und Sicherheit)

Klicken Sie anschließend auf [Power Options] (Energieoptionen)

Wählen Sie nun einen Energiesparplan, der Ihrem Bedarf entspricht Sie können die Einstellungen auch fein abstimmen, indem Sie auf [Change plan settings] (Planeinstellungen ändern) klicken

■ Im Herunterfahren-Menü finden Sie verschiedene Optionen (wie Energiesparen, Herunterfahren, Neu starten), mit denen Sie den Energiebedarf Ihres Systems schnell und einfach reduzieren können

➢ Energieverwaltung von ENERGY-STAR-Monitoren (optional)

Um Strom zu sparen, ermöglicht die Energiesparfunktion es, den Niedrigverbrauchs- oder Schlaf-Modus nach einer Zeit der Inaktivität zu starten Folgende Werte sind im Netzbetrieb voreingestellt:

■ Nach 15 Minuten: Bildschirm abschalten
■ Nach 30 Minuten: Schlafmodus starten

ENERGY STAR

System aufwecken

Wenn sich der Computer im Energiesparmodus befindet, können Sie ihn durch eine der folgenden Aktionen wieder aufwecken – also in den Normalbetrieb zurückversetzen:

■ Ein-/Austaste
■ Netzwerk (Wake-on-LAN)
■ Maus
■ Tastatur

Tipps zum Energiesparen:

■ Schalten Sie den Monitor mit der LCD-Ein-/Austaste ab, wenn Sie längere Zeit nicht mit dem Gerät arbeiten
■ Stimmen Sie die verschiedenen Einstellungen in den Windows-Energieoptionen auf Ihren persönlichen Bedarf ab
■ Installieren Sie eine Energiesparsoftware zur Steuerung des Energieverbrauchs Ihres PCs
■ Trennen Sie immer die Netzverbindung oder schalten Sie die Steckdose ab, wenn Sie den PC längere Zeit nicht nutzen oder unbeaufsichtigt lassen Auf diese Weise wird kein Strom verbraucht

Netzwerkverbindungen (Windows 7)

Kabelnetzwerk (LAN)

1 Klicken Sie auf [Start] > [Control Panel] (Systemsteuerung)

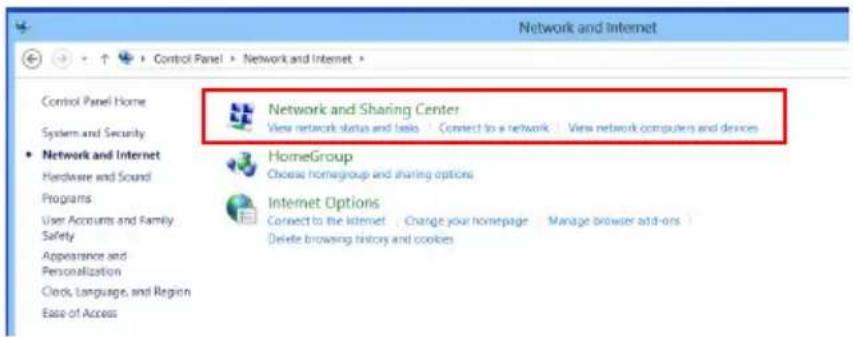

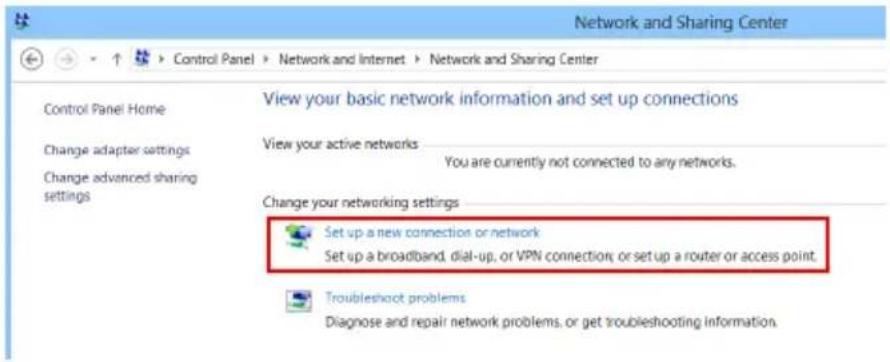

2 Unter [Network and Internet] (Netzwerk und Internet) wählen Sie [Connect to the Internet] (Mit dem Internet verbinden)

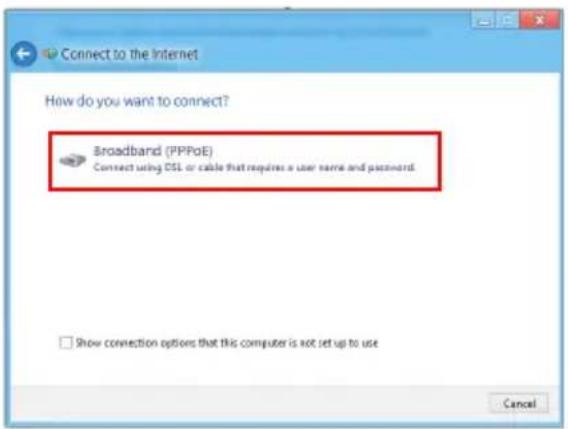

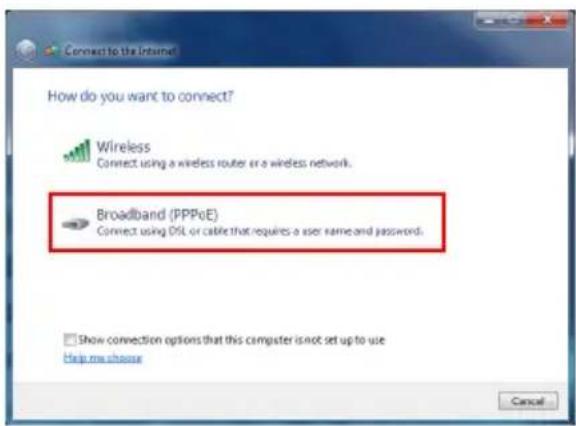

3 Wählen Sie [Broadband (PPPoE)] (Breitband (PPPoE)), wenn Sie eine DSL- oder Kabelverbindung nutzen, bei der Benutzername und Kennwort abgefragt werden

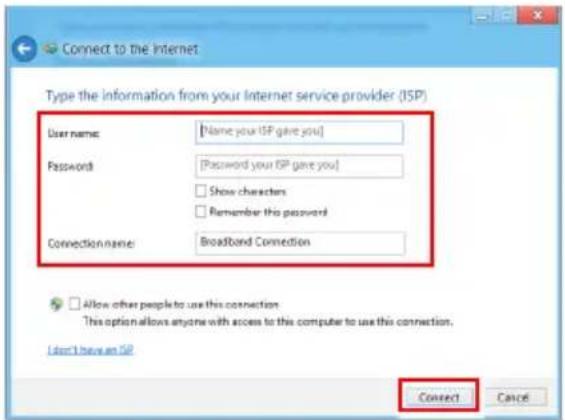

4 Geben Sie die von Ihrem Internetanbieter (ISP) erhaltenen Daten ein, klicken Sie zum Aufbau der Netzwerkverbindung auf [Connect] (Verbinden)

> Wireless LAN

1 Klicken Sie auf [Start] > [Control Panel] (Systemsteuerung)

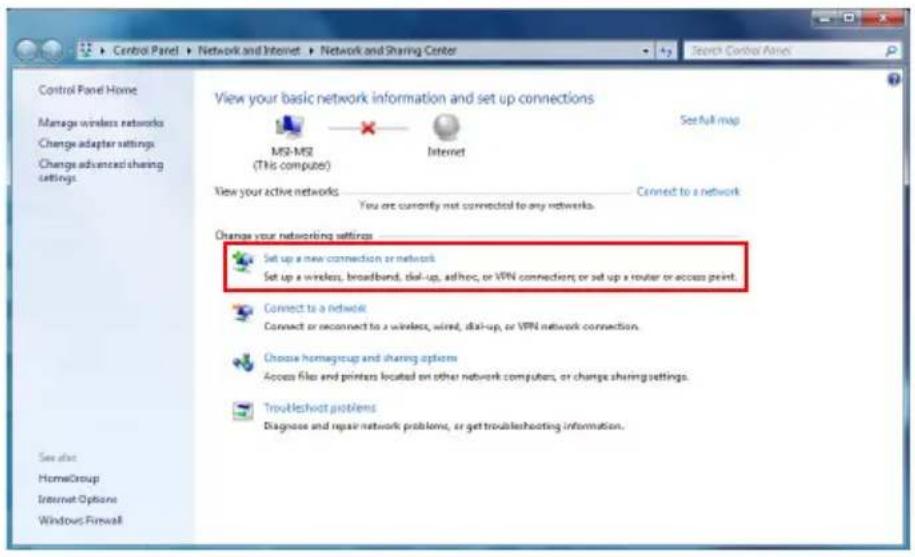

2 Unter [Network and Internet] (Netzwerk und Internet) wählen Sie [Connect to the Internet] (Mit dem Internet verbinden)

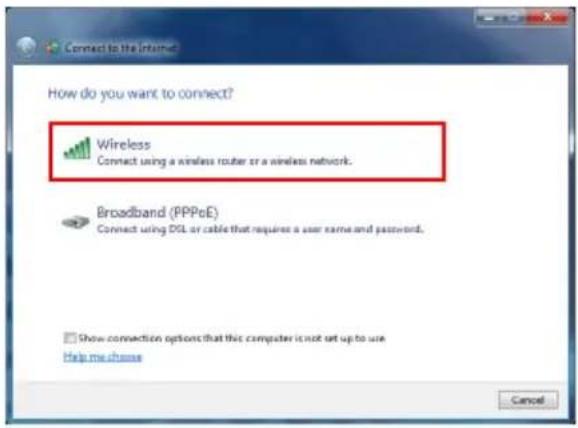

3 Zur Verbindung über einen WLAN-Router oder andere WLAN-Geräte wählen Sie [Wireless] (WLAN)

4 Eine Liste mit verfügbaren WLAN-Netzen erscheint Zum Aufbau einer neuen Verbindung wählen Sie ein Netzwerk aus oder klicken auf [Open Network and Sharing Center] (Netzwerk- und Freigabecenter öffnen)

5 Zum Aufbau einer neuen WLAN-Verbindung wählen Sie im [Network and Sharing Center] (Netzwerk- und Freigabecenter) die Option [Set up a new connection or network] (Neue Verbindung/neues Netzwerk erstellen)

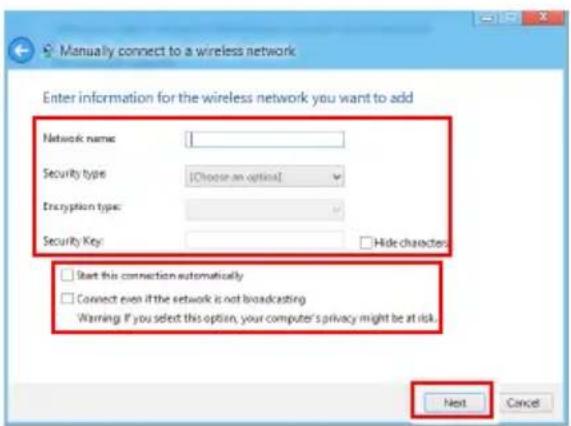

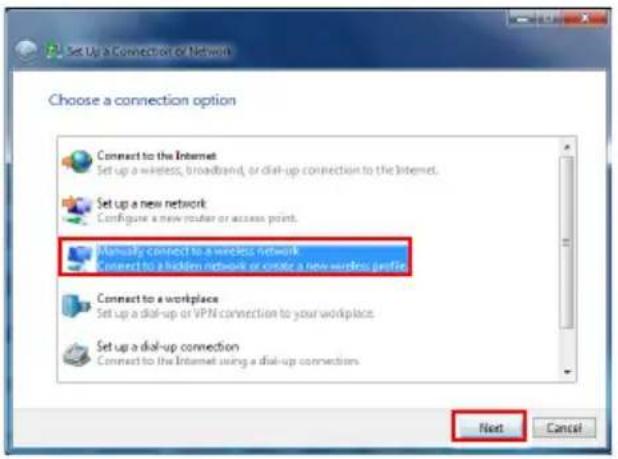

6 Anschließend wählen Sie [Manually connect to a wireless network] (Manuell mit einem drahtlosen Netzwerk verbinden) und klicken zum Fortsetzen auf [Next] (Weiter)

7 Geben Sie die Daten des hinzuzufügenden, drahtlosen (WLAN-) Netzwerks ein, klicken Sie zum Fortsetzen auf [Next] (Weiter)
8 Eine neue WLAN-Verbindung wurde erstellt Schließen Sie das Fenster mit [Close] (Schließen) oder klicken Sie auf [Change connection settings] (Verbindungseinstellungen ändern), falls Sie die WLAN-Einstellungen überarbeiten möchten

Netzwerkverbindungen (Windows 8 x)

Kabelnetzwerk (LAN)

1 Klicken Sie auf [Start] > [Control Panel] (Systemsteuerung)
2 Unter [Network and Internet] (Netzwerk und Internet) wählen Sie [View network status and tasks] (Netzwerkstatus und -aufgaben anzeigen)

Control Panel

3 Zum Aufbau einer neuen Verbindung wählen Sie [Network and Sharing Center] (Netzwerk- und Freigabecenter)
4 Wählen Sie die Option [Set up a new connection or network] (Neue Verbindung/neues Netzwerk erstellen)

5 Wählen Sie [Connect to the Internet] (Mit dem Internet verbinden)
6 Wählen Sie [Broadband (PPPoE)] (Breitband (PPPoE)), wenn Sie eine DSL- oder Kabelverbindung nutzen, bei der Benutzername und Kennwort abgefragt werden

7 Geben Sie die von Ihrem Internetanbieter (ISP) erhaltenen Daten ein, klicken Sie zum Aufbau der Netzwerkverbindung auf [Connect] (Verbinden)

1 Wählen Sie [Settings] (Einstellungen) auf dem Desktop und wählen Sie das Wireless-Symbol aus
2 Eine Liste der verfügbaren WLAN-Verbindungen erscheint Wählen Sie eine Verbindung aus der Liste
3 Zum Aufbau einer neuen Verbindung wählen Sie [Network and Sharing Center] (Netzwerk- und Freigabecenter) unter [Network and Internet] (Netzwerk und Internet) in [Control Panel] (Systemsteuerung)

4 Wählen Sie die Option [Set up a new connection or network] (Neue Verbindung/neues Netzwerk erstellen)
5 Anschließend wählen Sie [Manually connect to a wireless network] (Manuell mit einem drahtlosen Netzwerk verbinden) und klicken zum Fortsetzen auf [Next] (Weiter)
6 Geben Sie die Daten des hinzuzufügenden WLAN-Netzwerks ein, klicken Sie zum Fortsetzen auf [Next] (Weiter)

7 Eine neue WLAN-Verbindung wurde erstellt Schließen Sie das Fenster mit [Close] (Schließen) oder klicken Sie auf [Change connection settings] (Verbindungseinstellungen ändern), falls Sie die WLAN-Einstellungen überarbeiten möchten

Systemwiederherstellung (Windows 7)

Wichtig

Das Wiederherstellungstool (Recovery Tool) ist nur bei Systemen, die standardmäßig mit Windows-Betriebssystem und MSI-Dienstprogrammen geliefert wurden, verfügbar

Das Wiederherstellungstool hilft bei Folgendem:

■ System in den Auslieferungszustand zurücksetzen
■ Wenn während des Betriebs Fehler im Betriebssystem aufgetreten sind
■ Wenn das Betriebssystem durch Viren befallen wurde und nicht mehr normal arbeitet
■ Wenn das Betriebssystem mit anderen integrierten Sprachen installiert werden soll

Bitte sichern Sie wichtige Daten zuvor auf anderen Datenträgern, bevor Sie das Systemwiederherstellungstool ausführen

Falls sich das System nicht mit den folgenden Schritten wiederherstellen lassen sollte, wenden Sie sich bitte an einen autorisierten Händler vor Ort oder an den Kundendienst

> System über die F3-Schnelltaste wiederherstellen

Falls ein nicht behebbarer Fehler im System auftritt, versuchen Sie eine Wiederherstellung des Systems über die Wiederherstellungspartition auf der Festplatte zu erstellen Dazu dient die F3-Schnelltaste

Zum Fortsetzen führen Sie bitte die folgenden Schritte aus:

1 Starten Sie das System neu

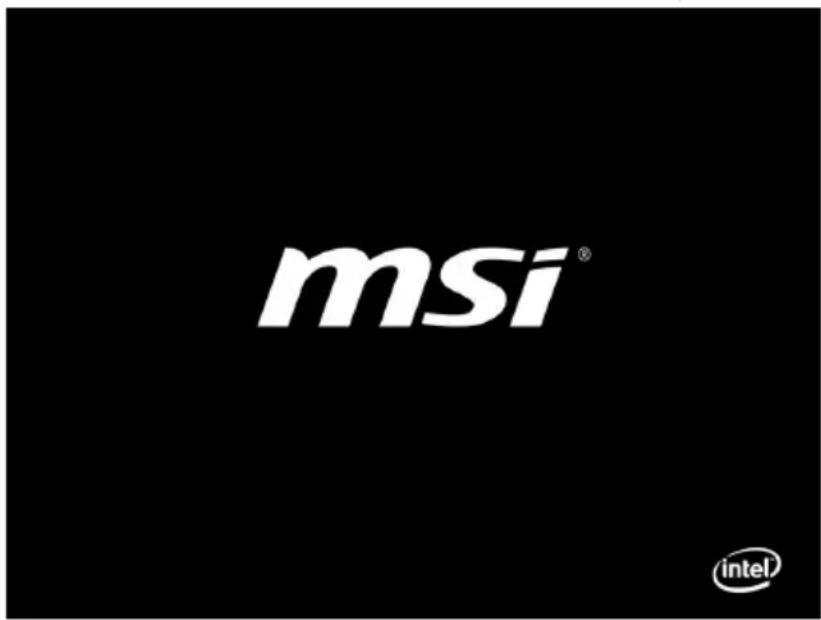

2 Drücken Sie die F3-Schnelltaste auf der Tastatur, wenn folgendes Bild erscheint

3 Jetzt startet das Wiederherstellungstool, dieses Tool enthält drei Funktionen: Backup System (System sichern), Restore System (System zurücksetzen) und Recover to factory default (Auf die Werkseinstellung zurücksetzen)

System Backup (Systemsicherung)

Es wird dringend empfohlen, eine Sicherung Ihres Systems zu erstellen, um im Falle eines Problems den ursprünglichen Zustand wiederherzustellen

Zum Fortsetzen führen Sie bitte die folgenden Schritte aus:

1 Wählen Sie [Backup System] Wählen Sie alternativ [X] oder drücken Sie [Esc] auf der Tastatur, um das Menü zu verlassen

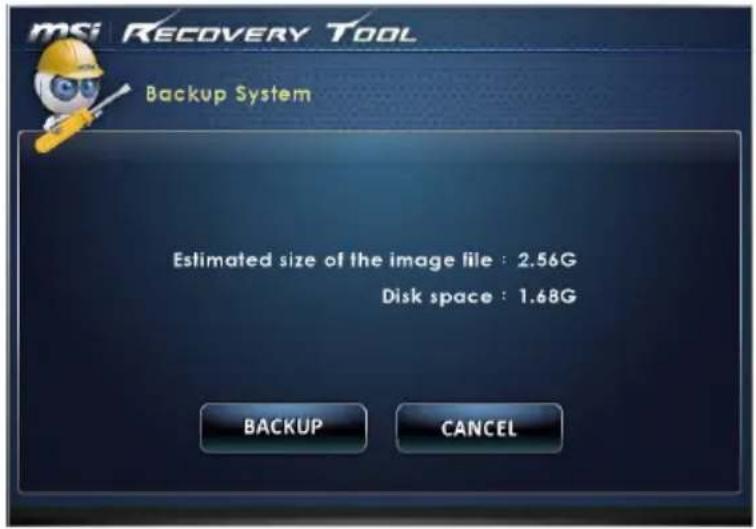

2 Wählen Sie [BACKUP], um die Systemsicherung (System Backup) zu starten

Das erste Backup

Das erste Backup kann eine Weile dauern Bitte lassen Sie es ohne Unterbrechung durchlaufen

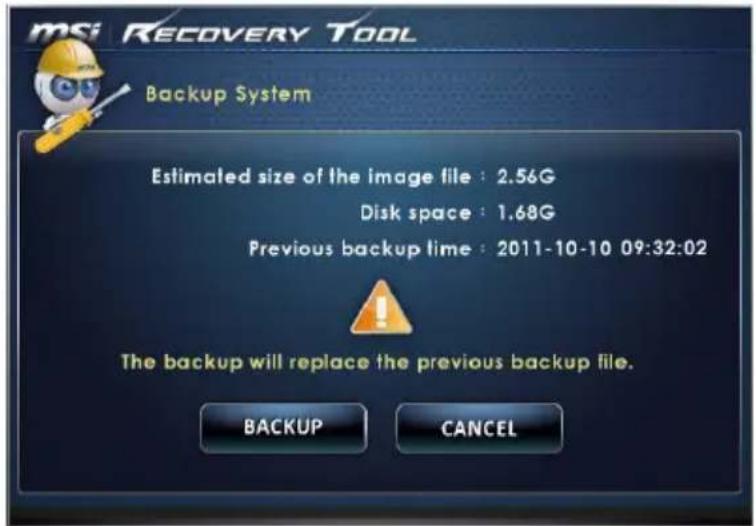

Nachfolgende Backups

Das Backup wird die früheren Sicherungsdateien ersetzen

3 Das System-Backup wird durchgeführt Bitte beachten Sie, dass dies eine Weile dauern kann Bitte schalten Sie die Stromversorgung während des System-Backups nicht aus, andernfalls kann dies Schäden am System verursachen

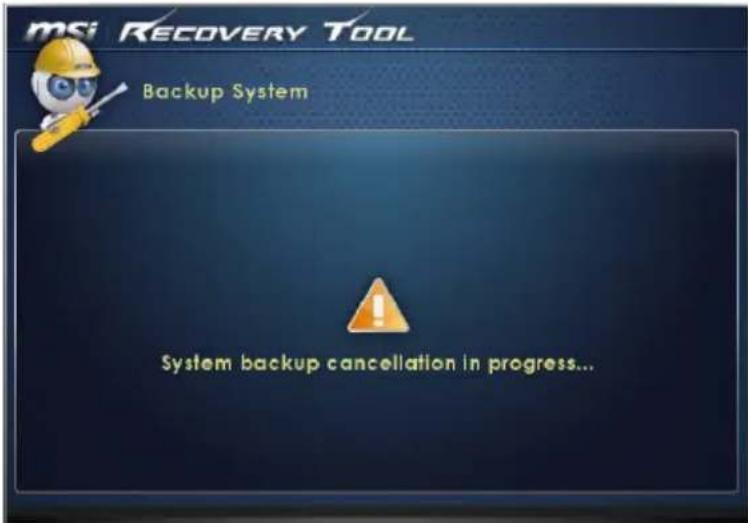

4 Alternativ wählen Sie [CANCEL] (Abbrechen), um das System-Backup sofort zu stoppen Bitte schalten Sie die Stromversorgung während des Abbruchs des System-Backups nicht aus

5 Die folgende Meldung zeigt, dass das System-Backup erfolgreich ausgeführt wurde Drücken Sie [OK] zum Beenden

System Restore (Systemwiederherstellung)

Über den Menüpunkt "System-Restore" (Systemwiederherstellung) gelangen Sie zu den Systemsicherungs-Dateien, die in einem vorherigen Schritt auf der Festplatte gespeichert wurden. Wenn die Backup-Dateien nicht zur Verfügung stehen, können die Grundeinstellungen des Systems wiederhergestellt werden

Zum Fortsetzen führen Sie bitte die folgenden Schritte aus:

1 Wählen Sie [Restore System] (System wiederherstellen) Wählen Sie alternativ [X] oder drücken Sie [Esc] auf der Tastatur, um das Menü zu verlassen

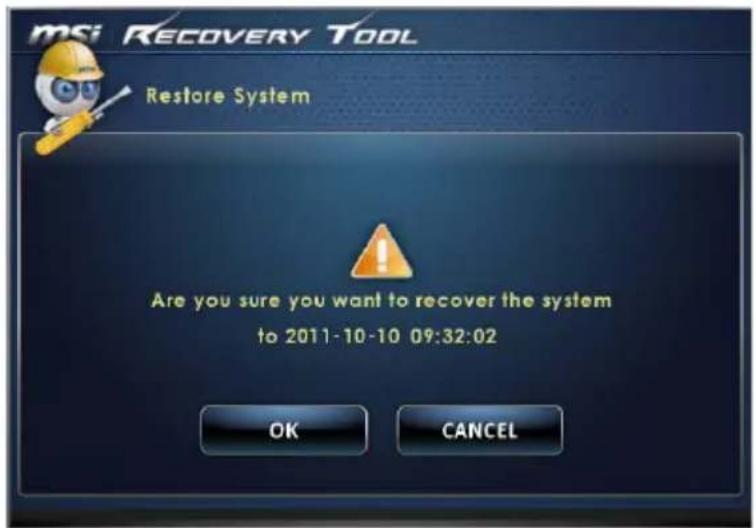

2 Wählen Sie [OK] oder [NEXT] (Weiter), so dass das System das vorherige Backup oder die Standard-Einstellung wiederherstellen kann Alternativ wählen Sie [CANCEL] (Abbrechen), um das System-Restore sofort zu stoppen

Mit Backup-Dateien: Setzen Sie das System in den Zustand der erstellen Systemsicherung zurück

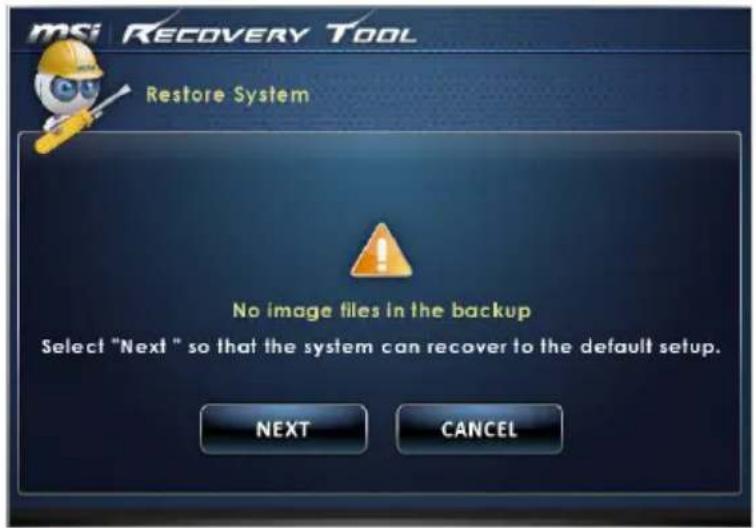

☐ Ohne Backup-Dateien: Setzen Sie das System auf die Standard-einstellungen (Grundeinstellungen) zurück

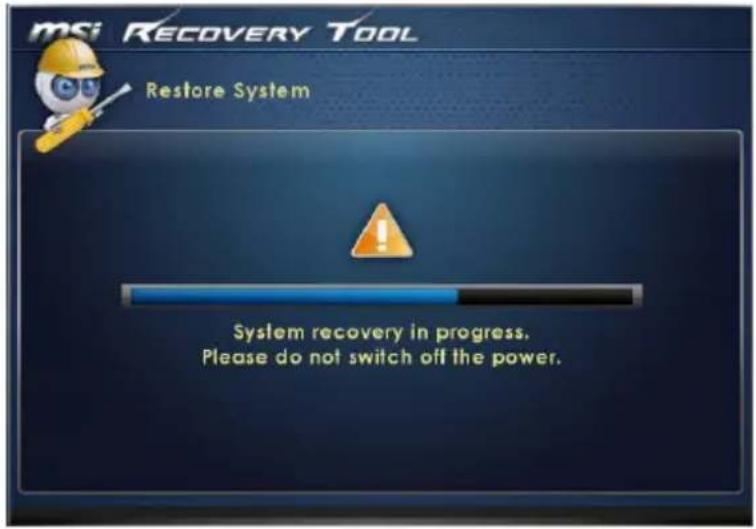

3 Die System-Wiederherstellung wird durchgeführt Bitte beachten Sie, dass dies eine Weile dauern kann Bitte schalten Sie die Stromversorgung während des System-Restores nicht aus, andernfalls kann dies Schäden am System verursachen

4 Die folgende Meldung zeigt, dass die Systemwiederherstellung (System Restore) erfolgreich ausgeführt wurde Drücken Sie [OK] zum Beenden Starten Sie das System neu und Sie können nun wieder wie gewohnt mit Windows arbeiten. Wenn die Systemwiederherstellung gescheitert ist oder unterbrochen wurde, können Sie den Vorgang erneut starten

> System Recovery (Werkseinstellungen zurücksetzen)

Mit diesem Programm kann das System auf die Werkseinstellungen zurückgesetzt werden. Werden die Einstellungen auf die Werkseinstellungen zurückgesetzt, werden alle vorhandenen Daten auf der Festplatte gelöscht

Zum Fortsetzen führen Sie bitte die folgenden Schritte aus:

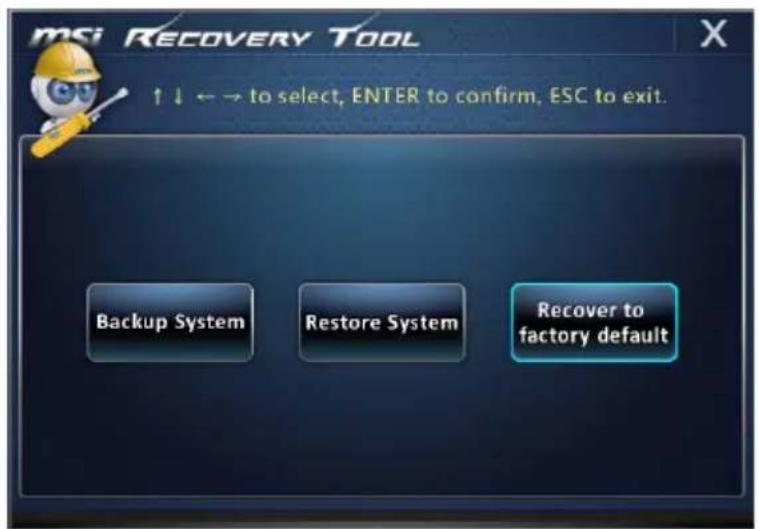

1 Wählen Sie [Recover to factory default] (Auf die Werkseinstellungen zurücksetzen) Um den Vorgang abzubrechen, wählen Sie [X] oder drücken Sie die [Esc]-Taste

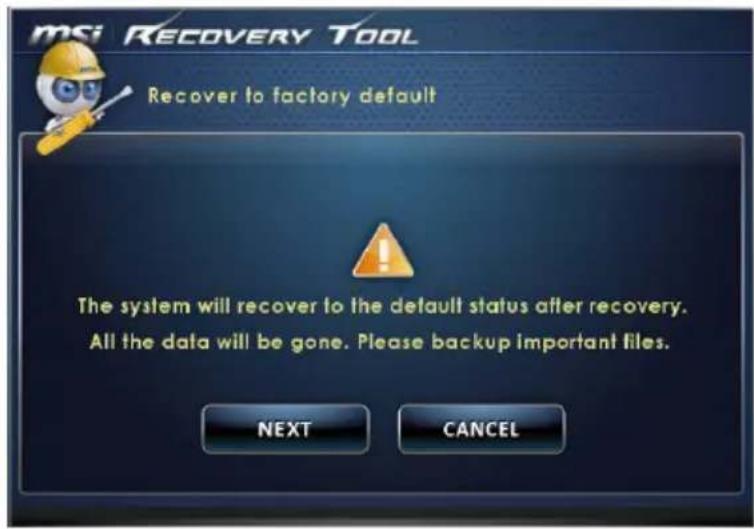

2 Das System wird auf die Werkseinstellungen zurückgesetzt Alle vorhandenen Daten werden gelöscht Stellen Sie sicher, dass alle wichtigen Daten gesichert wurden Klicken Sie zum Fortfahren auf [NEXT] (Weiter) Alternativ können Sie den Vorgang mit [Cancel] (Abbrechen) stoppen

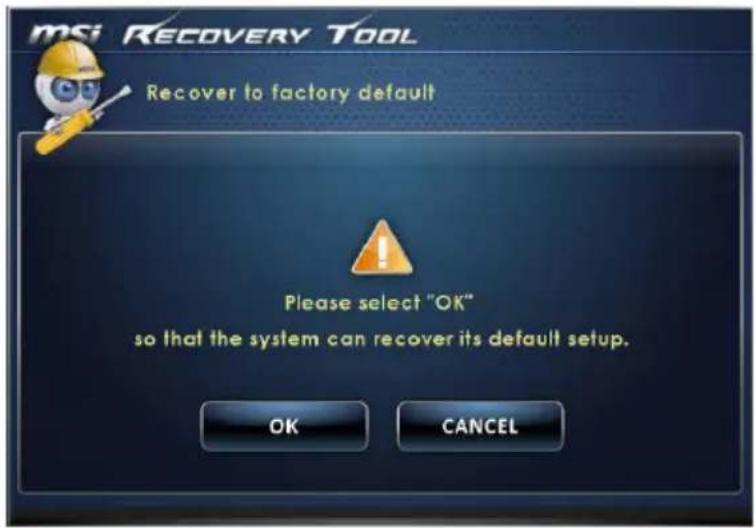

3 Bitte wählen Sie [OK], so dass das System die Standard-Einstellung wiederherstellen kann

4 Das System-Recovery wird durchgeführt Bitte beachten Sie, dass dies eine Weile dauern kann Bitte schalten Sie die Stromversorgung während dieses Vorgangs nicht aus, andernfalls kann dies Schäden am System verursachen

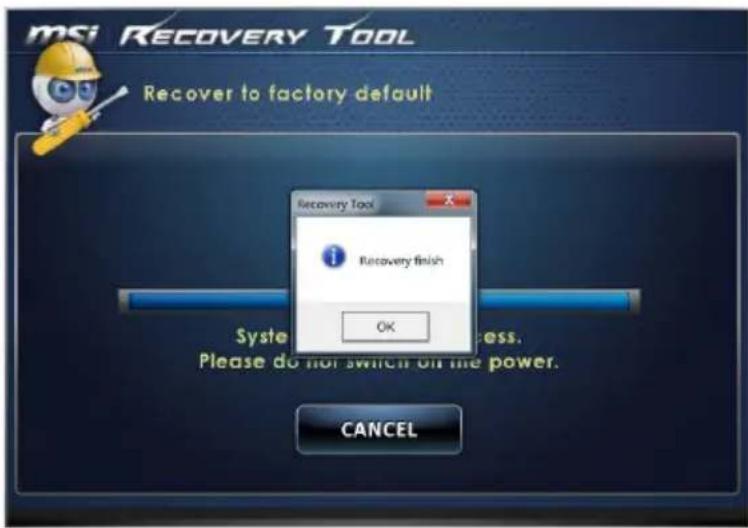

5 Die folgende Meldung zeigt, dass das System-Recovery erfolgreich ausgeführt wurde Drücken Sie [OK] zum Beenden Starten Sie das System neu und Sie können nun wieder wie gewohnt mit Windows arbeiten Wenn das System-Recovery gescheitert ist oder unterbrochen wurde, können Sie den Vorgang erneut beginnen

Systemwiederherstellung (Windows 8 x)

Wichtig

Die Systemwiederherstellungsfunktion ist nur bei Systemen, die standardmäßig mit Windows-Betriebssystem und MSI-Dienstprogrammen geliefert wurden, verfügbar

Die Systemwiederherstellung hilft bei Folgendem:

■ System in den Auslieferungszustand zurücksetzen
■ Wenn während des Betriebs Fehler im Betriebssystem aufgetreten sind
■ Wenn das Betriebssystem durch Viren beeinflusst wurde und nicht mehr normal arbeitet
■ Wenn das Betriebssystem mit anderen integrierten Sprachen installiert werden soll

Bitte sichern Sie wichtige Daten zuvor auf anderen Datenträgern, bevor Sie die Systemwiederherstellung ausführen

Falls sich das System nicht mit den folgenden Schritten wiederherstellen lassen sollte, wenden Sie sich bitte an einen autorisierten Händler vor Ort oder an den Kundendienst

Wiederherstellung des Betriebssystems

Refresh PC (PC aktualisieren)

Das Refresh PC Dienstprogramm überprüft, ob die System-Dateien, die Windows-Registry und andere wichtige Systemkomponenten ordnungsgemäß arbeiten. Sollte dies nicht der Fall sein, wird das System versuchen den PC zu reparieren. Sollte ihr PC Probleme verursachen, können Sie Ihr System aktualisieren, ohne Ihre persönlichen Daten zu verlieren

1 Klicken Sie auf dem Desktop [Settings] (Einstellungen) und wählen Sie [Change PC settings] (Ändern der PC-Einstellungen) > [Update and recovery] (Update und Wiederherstellung) aus

2 Klicken Sie auf [Recovery] (Wiederherstellung) > [Refresh your PC without affecting your files] (Aktualisieren Sie Ihren PC, Ihre persönlichen Daten sind hiervon nicht betroffen), und wählen Sie [Get started] (Jetzt starten) aus

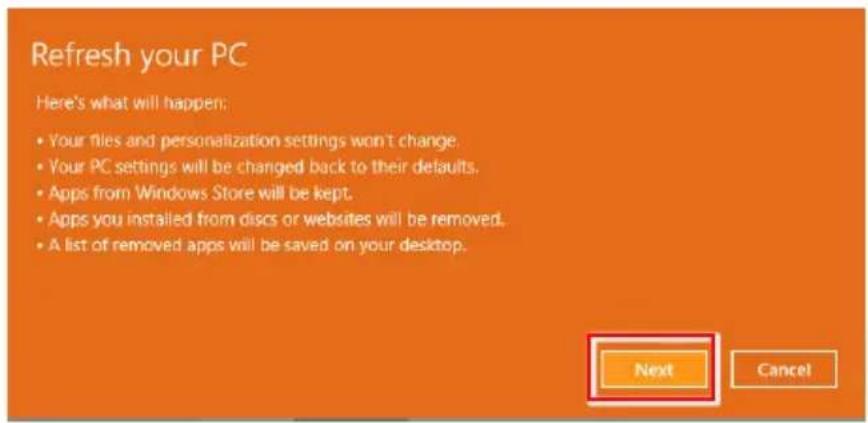

3 Sie sehen jetzt die Änderungen, die während des Prozesses gemacht werden Klicken Sie zum Fortsetzen auf [Next] (Weiter)

4 Diese Meldung zeigt an, dass Ihr PC bereit für das Update ist Klicken Sie zum Start auf [refresh] (Aktualisieren) Der Prozess kann eine längere Zeit in Anspruch nehmen

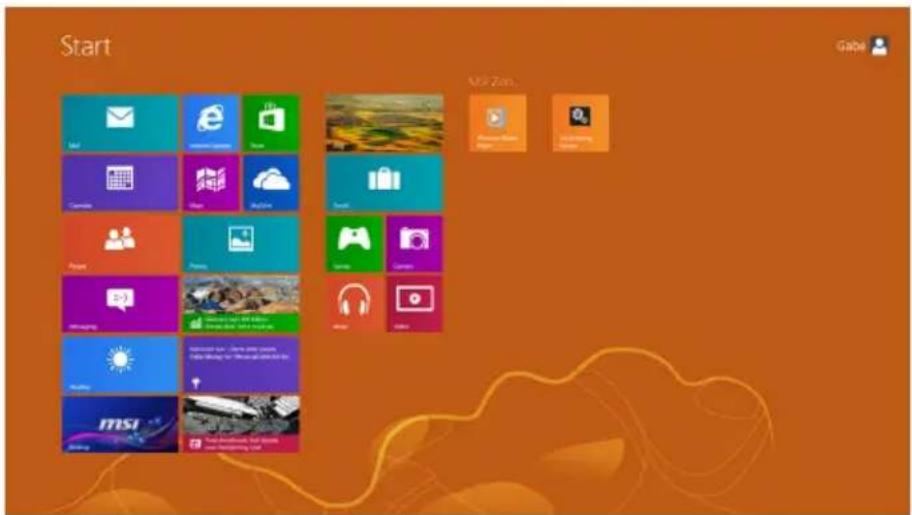

5 Nach dem Ende des Updates gelangen Sie wieder zurück zum Windows-Startbildschirm, auf dem Sie alle Windows 8-Standardanwendungen und Widgets finden

Reset PC (PC zurücksetzen)

Mit dem Reset-Utility können Sie das System wieder auf die ursprünglichen werkseitigen Einstellungen zurücksetzen

1 Klicken Sie auf dem Desktop [Settings] (Einstellungen) und wählen Sie [Change PC settings] (Ändern der PC-Einstellungen) > [Update and recovery] (Update und Wiederherstellung) aus

2 Klicken Sie auf [Recovery] (Wiederherstellung) > [Remove everything and reinstall Windows] (Alles entfernen und Windows neu installieren), und wählen Sie [Get started] (Jetzt starten) aus

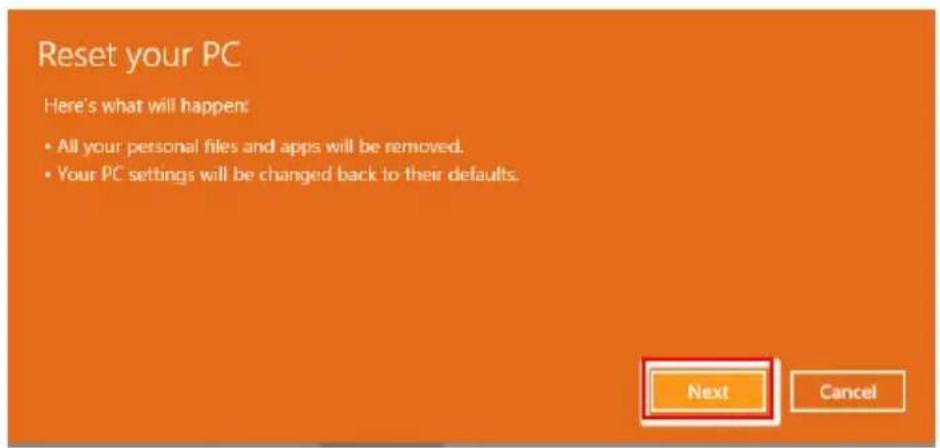

3 Sie sehen jetzt die Änderungen, die während des Prozesses gemacht werden Klicken Sie zum Fortsetzen auf [Next] (Weiter)

4 Sie werden aufgefordert, die Laufwerke auszuwählen, die entfernt werden sollen, falls Sie eine Festplatte mit mehreren Partitionen verwenden

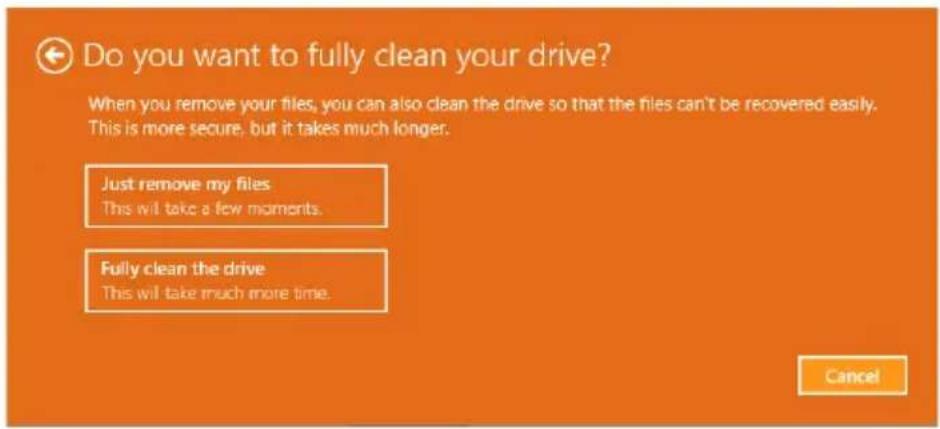

5 Geben Sie an, ob Sie nur die Dateien oder die Laufwerke völlig entfernen möchten (höhere Datensicherheit)

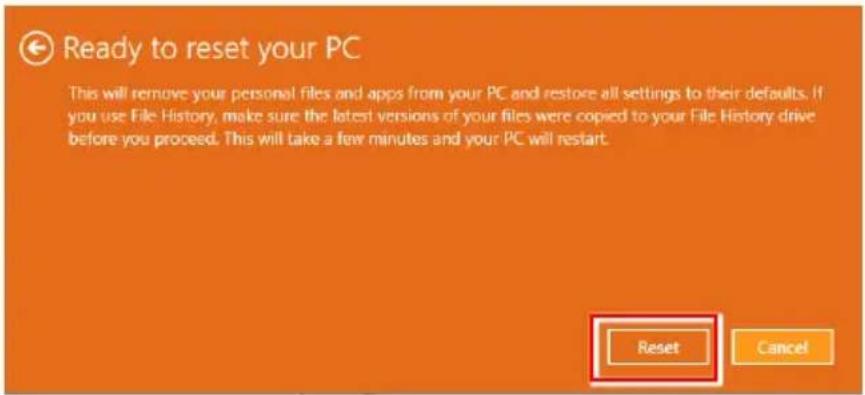

6 Ihr PC kann nun zurückgesetzt werden Klicken Sie auf [Reset] (zurücksetzen) und folgen Sie den Anweisungen auf dem Bildschirm, um Ihren PC neu zu starten
