Wind Top Pro 20 6M - Desktop-Computer MSI - Kostenlose Bedienungsanleitung

Produkttyp	All-in-One-Computer
Hersteller	MSI
Modell	Wind Top Pro 20 6M
Bildschirmdiagonale	20 Zoll (ca. 50,8 cm)
Bildschirmauflösung	1920 x 1080 Pixel (Full HD)
Prozessor	Intel Celeron J1900 (Quad-Core, 2,0 GHz)
Arbeitsspeicher	4 GB DDR3 RAM
Festplatte	500 GB SATA HDD
Betriebssystem	Windows 10 Home 64-Bit
Abmessungen (B x H x T)	ca. 490 x 310 x 60 mm
Gewicht	ca. 5 kg
Stromversorgung	19 V Gleichstrom, externes Netzteil (65 W)
Farbe	Schwarz
Besondere Merkmale	Integrierte Webcam (1,3 MP), Stereo-Lautsprecher, Touchscreen (optional)
Anschlüsse	USB 2.0, USB 3.0, HDMI (Ausgang), VGA (Eingang?), Kopfhörer/Mikrofon
WLAN	802.11 b/g/n
LAN	10/100/1000 Mbit/s
Wartung und Reinigung	Gerät mit weichem, leicht feuchtem Tuch reinigen. Keine aggressiven Reinigungsmittel oder Scheuermittel verwenden. Vor Reinigung Netzstecker ziehen.
Sicherheitshinweise	Gerät nicht in feuchter Umgebung betreiben. Keine Flüssigkeiten in die Lüftungsschlitze gelangen lassen. Bei Rauchentwicklung oder ungewöhnlichen Geräuschen sofort Netzstecker ziehen.
Ersatzteile und Reparierbarkeit	Reparaturen nur durch autorisiertes Fachpersonal. Ersatzteile wie Festplatte, RAM und Netzteil sind über den Hersteller oder Fachhändler erhältlich.
Allgemeine Informationen	Kategorie: Desktop-Computer / All-in-One. Garantie: 24 Monate (gesetzlich). Herstellungsdatum: Siehe Typenschild.

Häufig gestellte Fragen - Wind Top Pro 20 6M MSI

Wie reinige ich den Bildschirm des MSI Wind Top Pro 20 6M?

Verwenden Sie ein weiches, fusselfreies Tuch, das leicht mit Wasser oder einem speziellen Bildschirmreiniger angefeuchtet ist. Wischen Sie den Bildschirm vorsichtig ab. Verwenden Sie keine aggressiven Reinigungsmittel oder Scheuermittel, da diese die Beschichtung beschädigen können. Vor der Reinigung das Gerät ausschalten und den Netzstecker ziehen.

Kann ich den Arbeitsspeicher (RAM) aufrüsten?

Ja, der Arbeitsspeicher ist aufrüstbar. Das Gerät verfügt über einen SODIMM-Steckplatz für DDR3-RAM. Die maximale Speicherkapazität beträgt 8 GB. Öffnen Sie die Abdeckung auf der Rückseite, um an den Speicher zu gelangen. Achten Sie auf die korrekte Ausrichtung des Moduls.

Wie schließe ich externe Geräte wie einen Drucker an?

Das MSI Wind Top Pro 20 6M verfügt über mehrere USB-Anschlüsse (USB 2.0 und USB 3.0). Schließen Sie das externe Gerät einfach an einen freien USB-Port an. Bei Druckern wird in der Regel ein Treiber benötigt, der entweder automatisch installiert wird oder von der Herstellerseite heruntergeladen werden muss.

Das Gerät schaltet sich unerwartet aus – was kann ich tun?

Dies kann verschiedene Ursachen haben. Überprüfen Sie zunächst die Stromversorgung und das Netzteil. Wenn das Problem weiterhin besteht, könnte eine Überhitzung vorliegen. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind und reinigen Sie diese gegebenenfalls. Führen Sie einen Virenscan durch und prüfen Sie die Ereignisanzeige auf Fehlermeldungen. Bei anhaltenden Problemen wenden Sie sich an den Kundendienst.

Wie kann ich das Betriebssystem Windows 10 neu installieren?

Legen Sie einen Windows 10-Installationsdatenträger (DVD oder USB-Stick) ein und starten Sie das Gerät neu. Drücken Sie während des Startvorgangs die entsprechende Taste (z. B. F11), um das Boot-Menü aufzurufen und wählen Sie das Installationsmedium. Folgen Sie den Anweisungen auf dem Bildschirm. Sichern Sie vorher unbedingt Ihre Daten.

Der Touchscreen funktioniert nicht richtig. Was soll ich tun?

Kalibrieren Sie den Touchscreen zunächst über die Windows-Einstellungen (System -> Bildschirm -> Erweiterte Bildschirmeinstellungen -> Touchscreen-Kalibrierung). Wenn das nicht hilft, überprüfen Sie, ob der Touchscreen-Treiber korrekt installiert ist. Aktualisieren Sie den Treiber über den Geräte-Manager. Falls das Problem weiterhin besteht, könnte ein Hardwaredefekt vorliegen; wenden Sie sich an den Support.

Kann ich die Festplatte selbst austauschen oder aufrüsten?

Ja, die Festplatte ist austauschbar. Das Gerät verwendet eine 2,5-Zoll-SATA-Festplatte oder eine SSD gleicher Bauform. Entfernen Sie die Abdeckung auf der Rückseite, um an die Festplatte zu gelangen. Achten Sie auf die korrekte Verkabelung und Befestigung. Wir empfehlen den Einbau einer SSD für eine schnellere Systemleistung.

Wie verbinde ich das Gerät mit einem WLAN-Netzwerk?

Klicken Sie auf das Netzwerksymbol in der Taskleiste und wählen Sie Ihr WLAN-Netzwerk aus der Liste aus. Geben Sie das Passwort ein, wenn Sie dazu aufgefordert werden. Das Gerät unterstützt 802.11 b/g/n. Wenn die Verbindung nicht hergestellt werden kann, überprüfen Sie die WLAN-Einstellungen und stellen Sie sicher, dass der Flugmodus deaktiviert ist.

Wo finde ich die Seriennummer meines MSI Wind Top Pro 20 6M?

Die Seriennummer befindet sich auf einem Aufkleber auf der Rückseite des Geräts oder unter dem Standfuß. Sie kann auch im BIOS oder in der Systeminformation von Windows angezeigt werden (z. B. über den Befehl "msinfo32"). Die Seriennummer wird für Garantieansprüche und Supportanfragen benötigt.

Wie lange ist die Garantiezeit und was ist abgedeckt?

Die gesetzliche Garantiezeit beträgt in der EU 24 Monate. Die Garantie deckt Herstellungsfehler und Materialfehler ab, jedoch keine Schäden durch unsachgemäße Handhabung, Unfälle oder normale Abnutzung. Für genauere Informationen lesen Sie die Garantiebestimmungen in der beiliegenden Dokumentation oder besuchen Sie die MSI-Website.

BEDIENUNGSANLEITUNG Wind Top Pro 20 6M MSI

Schön, schnell und flüssig

Windows 8

Pro 20T 6M-006XDE

Vielschichtiges Multitalent: PC und LED-Display vereint

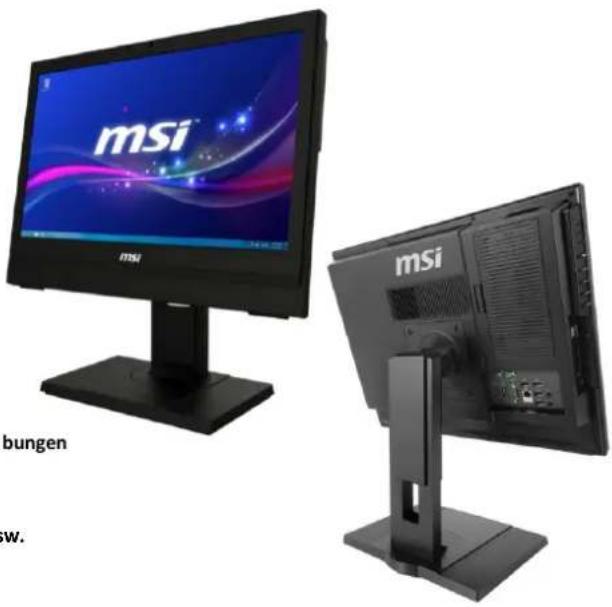

All-in-One TouchPC fürs Business: Stromsparender und eleganter

Unternehmenspartner für den Einsatz im Büro, am POS, im

Schaufenster oder als Terminal in der Produktionshalle.

Selling Points

• Augenschonende Anti-Flicker Technik
- Platz-und energiesparender All-in-One Multi-TouchPC
- Optional: Ergonomischer höhenverstellbarer Standfuß (2 Standmöglichkeiten)
- Anti-Glare LED-Display: Perfekt für den Einsatz im Schaufenster oder als Kasse
- Strapazierfähiges Gehäuse für bspw. die Nutzung in industriellen und hygienischen Umgebungen
- Speicher lässt sich sehr einfach über ein Fach auf der Rückseite des Gerätes aufrüsten
• Support TPM 1.2
- 2 COM-Anschlüsse für Barcode-Scanner, Kreditkartenlesegeräte, Drucker oder Kassen usw.
- 4x USB-3.1 (1x Super Charger) und 2x USB2,0 zum Anschluss vieler Peripheriegeräte
- Super Charger: USB-Geräte auch bei ausgeschaltetem PC aufladbar
- Befestigung an der Wand möglich (Vesa Wall Mount 100 Standard)
- Optical Touch-Screen Technologie: Ermöglicht Bedienung mit verschiedenen Medien (Finger, Handschuh, Touch-Pen, usw.)
- Inklusive USB-Maus und Tastatur (kabelgebunden für störungsfreien Betrieb)

Anti-Flicker

Schön, schnell und flüssig

Windows 8

Produktname				Pro 20T 6M-006XDE
Artikelnummer				9S6-AA7811-006
EAN				4719072462239
Betriebssystem				-
Prozessor	Typ			Intel® CoreTM i3-6100 Prozessor
	Taktfrequenz und CPU L2 Cache			3,7 GHz, 3 MB Intel® Smart-Cache
	CPU FSB/ HT bus			DMI: 5000 MHz
	CPU TDP			51 Watt
Chipsatz				Intel® H110
Touch Panel / Technologie				Multi-Touch / Optical
Monitor	Größe			50,8 cm (20") 16:9
	Auflösung	Glare/ Non-Glare	Displaygröße	1600 x 900 Anti-Glare 443 mm x 249 mm
	Helligkeit	Kontrastverhältnis	Farbe	250 cd/m2 1000:1 16.7 M
	Reaktionszeit	Pixelabstand	Sichtwinkel	5 ms	0,2768 mm x 0,2768 mm	170" horizontal, 160" vertikal
Grafikkarte	Grafik			Intel® HD-Grafik
	VRAM			Bis zu 1,6 GB dynamischer Videospeicher
Arbeitsspeicher	Typ			4 GB DDR3, 1333 MHz
	Belegung			DDR3 SO-DIMM x 2 Slots (1 Slot belegt)
	Maximum			erweiterbar bis zu 8 GB
Speicher	Festplatte			128 GB
	Typ			M.2 SATA SSD
	Geschwindigkeit			-
	Optisches Laufwerk			Tray-in DVD Super Multi Brenner
Audio	Mikrofon			ja
	Audio Chipsatz			Realtek ALC887
	Lautsprecher			2x 3 W Lautsprecher
Audio Anschlüsse	Mic-in/ Headphone out			1/1
	Line-In/ Line-out			-
Kommunikation	Wireless LAN			802.11 AC
	LAN (RJ45)			10/100/1000
	56 K Fax/ Modem (RJ11)			-
	Bluetooth			Ja

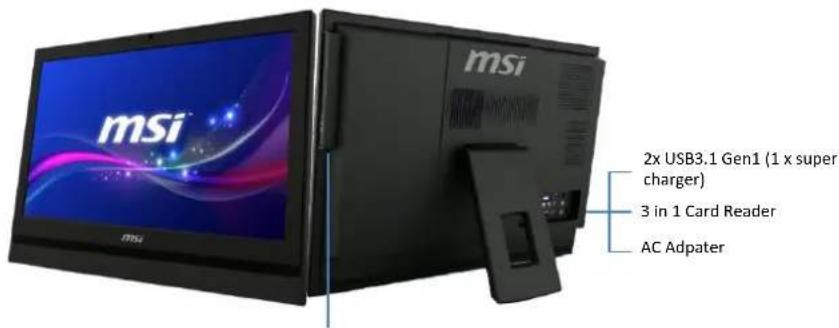

Anschlüsse	USB (vorne/ seitlich/ hinten)			6 (0/2x USB 3.1, davon 1x Super Charger/2x USB 3.1 Gen 1 + 2 x USB.2,0)
	Kartenleser			3 In 1 (SD, MMC, MS)
	E-SATA			-
	HDMI-In / HDMI-out			1 / 1
	VGA-in / VGA-out			- / 1
	DVI-In / DVI-out			- / -
	IEEE 1394			-
Weitere Anschlüsse				2x COM-Port
Erweiterungen				2x mini PCI-E (1x belegt für WIFI)
TV Tuner				optional (USB interface)
Webcam				1 MP
Mechanische- und Umweltbedingungen	Betriebstemperatur, Lagertemperatur Gesetzliche Bestimmungen			10 - 35°C, -20 - 60°C Sicherheit: UL/ CB; EMC: CE/ FCC/ CCC/ BSMI/ GOST/ TUV/ KCC
Geräuschpegel				27 dB
Lock				Kensington Lock
Wake-on-LAN				Ja
Lieferumfang				USB-Tastatur und -Maus
Wandhalterung				VESA Standard 100x100 mm (optional, MSI Art.-Nr.: 306-AA51112-C22)
Power / Stromverbrauch	Netzteil			90 W
Abmessungen (B x H x T)				495mm x 359mm x 91mm
Gewicht	Gewicht, Gesamtgewicht			7,3 kg, 9,6kg
Garantle				2 Jahre (bis zu 3 Jahre Herstellergarantle optional, Art.-Nr.: 001001-GARANTIE-AIO)
