Produkttyp	All-in-One-Desktop-Computer
Bildschirmdiagonale	21,5 Zoll (54,6 cm)
Bildschirmauflösung	1920 x 1080 Pixel (Full HD)
Prozessor	Intel Core i5-6200U (2,3 GHz, bis zu 2,8 GHz)
Arbeitsspeicher (RAM)	8 GB DDR4
Festplatte	1 TB HDD (SATA)
Betriebssystem	Windows 10 Pro (64-Bit)
Grafikkarte	Intel HD Graphics 520 (integriert)
Abmessungen (mit Standfuß)	ca. 52,0 x 18,0 x 41,5 cm (B x T x H)
Gewicht	ca. 5,2 kg
Stromversorgung	Externes Netzteil (65 W)
Anschlüsse	2x USB 3.0, 2x USB 2.0, HDMI, VGA, Kopfhörer/Mikrofon, LAN (RJ-45)
WLAN	802.11ac + Bluetooth 4.2
Hauptfunktionen	Büroanwendungen, Multimedia, Internet, Bildbearbeitung
Reinigung und Pflege	Bildschirm mit Mikrofasertuch reinigen; Lüftungsschlitze regelmäßig von Staub befreien
Sicherheitshinweise	Gerät auf stabiler Unterlage platzieren; Kabel ordentlich verlegen; Netzteil vor Feuchtigkeit schützen
Ersatzteile und Reparierbarkeit	Ersatzteile über MSI Service oder autorisierte Händler beziehbar; Reparatur durch Fachpersonal empfohlen
Allgemeine Informationen	Garantie: 2 Jahre; Hersteller: MSI; Modell: Pro PRO 22ET 6M-001EU

Häufig gestellte Fragen - Pro PRO 22ET 6M-001EU MSI

Wie schalte ich den MSI Pro PRO 22ET 6M-001EU ein?

Welches Betriebssystem ist vorinstalliert?

Wie kann ich den Bildschirm reinigen?

Kann ich den Arbeitsspeicher aufrüsten?

Welche Anschlüsse hat das Gerät?

Wie verbinde ich das Gerät mit WLAN?

Das Gerät lässt sich nicht einschalten. Was tun?

Kann ich einen externen Monitor anschließen?

Wie führe ich einen System-Reset durch?

Wo finde ich die Treiber für das Gerät?

BEDIENUNGSANLEITUNG Pro PRO 22ET 6M-001EU MSI

Hinweis zum Urheberrecht

Marken

Änderung

Aufrüsten und Garantie

Ersatzteilverfügbarkeit

Technischer Kundendienst

"Grüne" Produkteigenschaften

Umweltpolitik

Information über chemische Stoffe

Batterieinformationen

Sicherheitshinweise

CE-Konformität

WEEE-Hinweis

1. Überblick....1-1

Lieferumfang

Systemübersicht

Komponentenaustausch & Aufrüstung

2. Erste Schritte 2-1

Tipps zur sicheren und komfortablen Bedienung

Hardware-Einstellungen

3. Betrieb 3-1

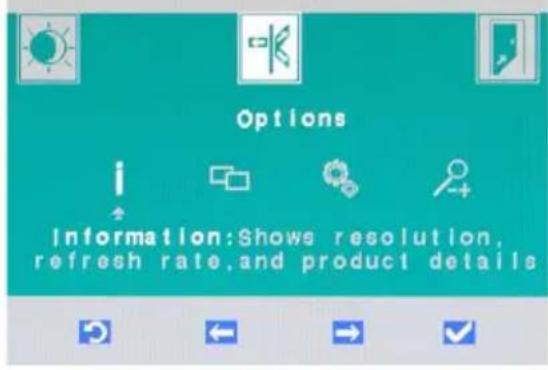

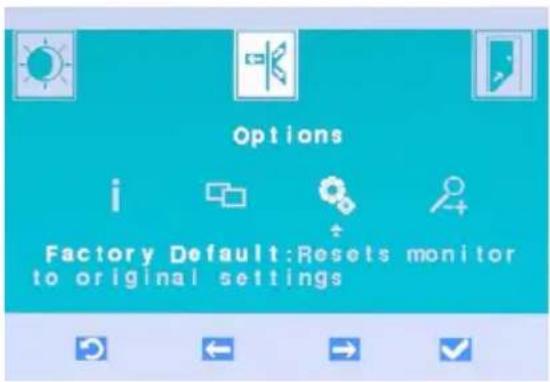

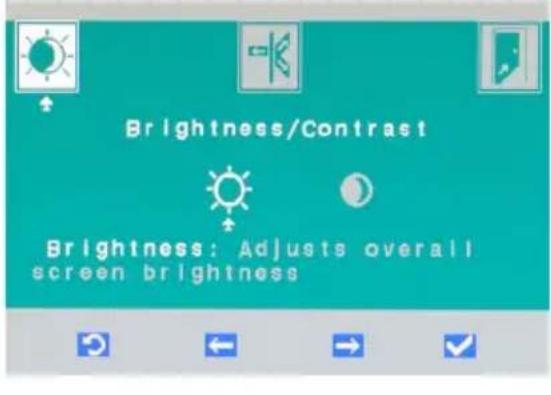

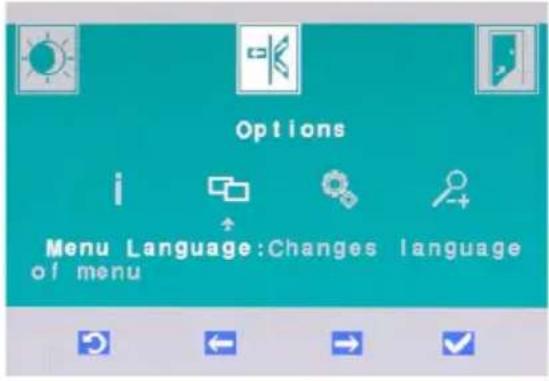

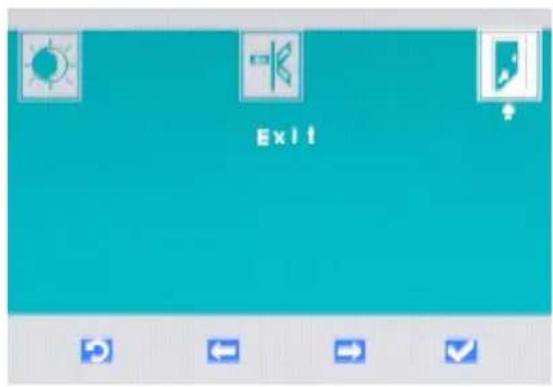

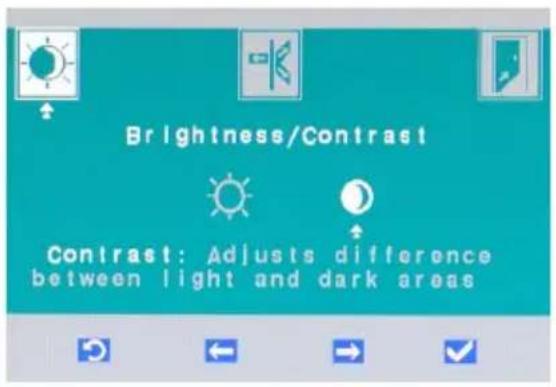

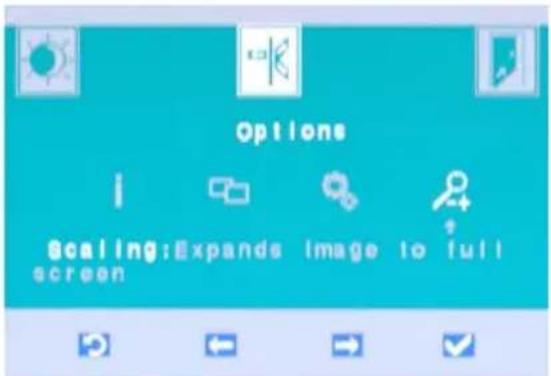

Bildschirmmenü (OSD)

Energieverwaltung

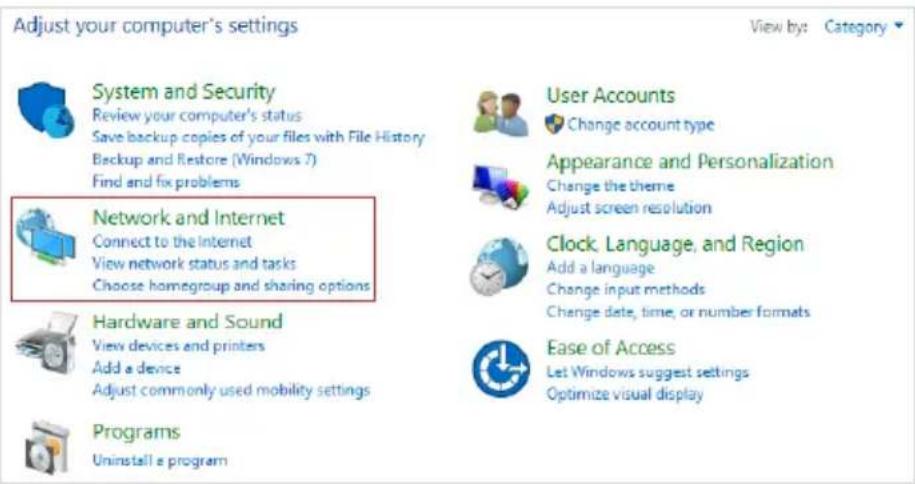

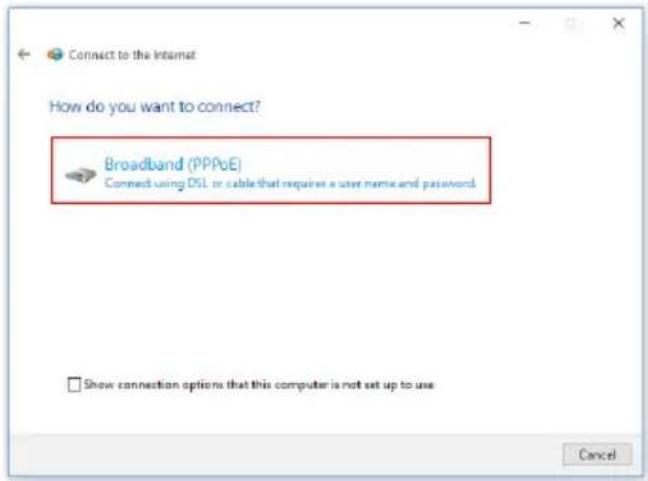

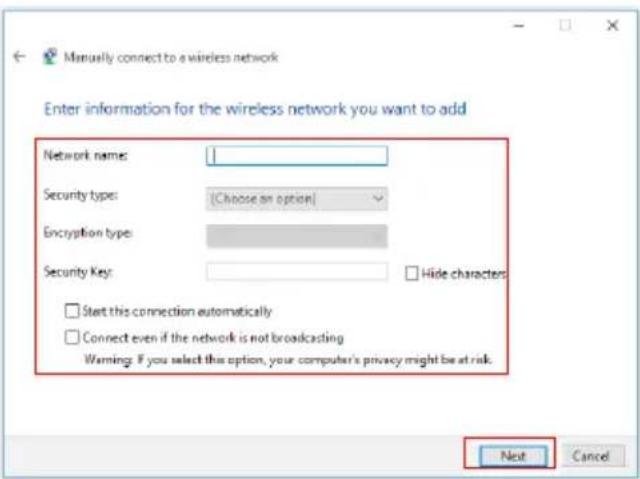

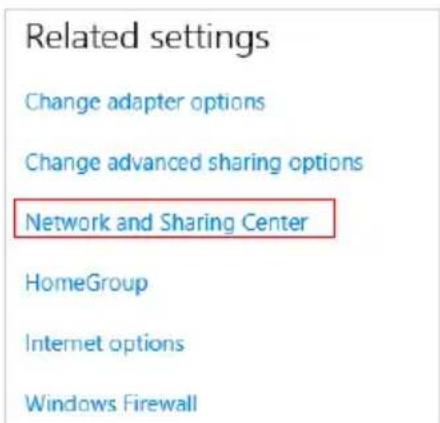

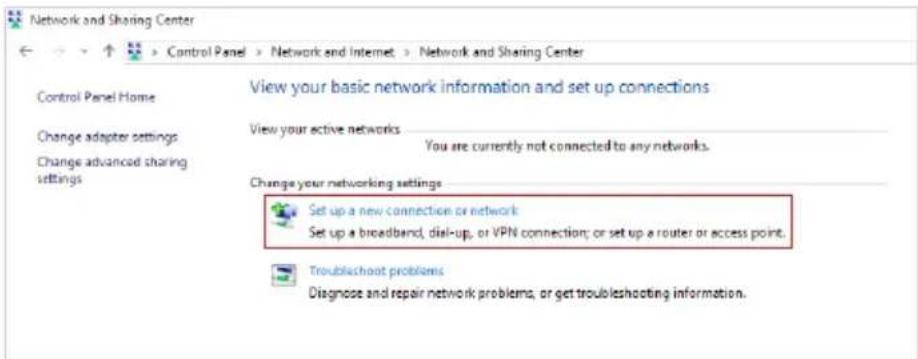

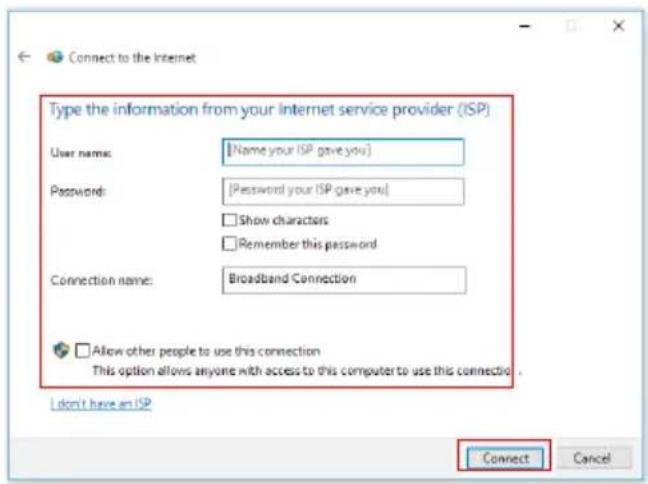

Netzwerkverbindungen (Windows 10)

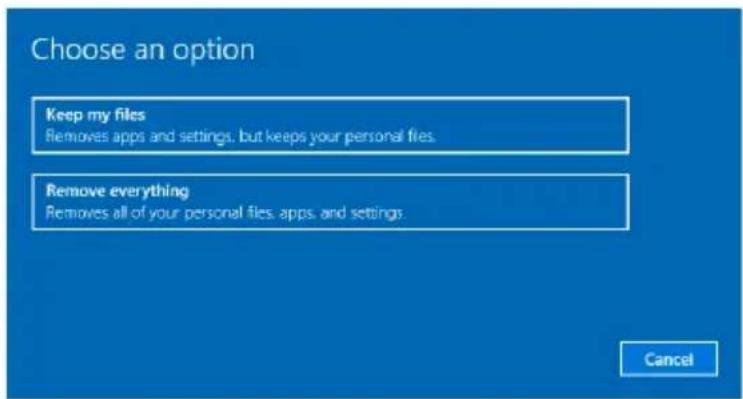

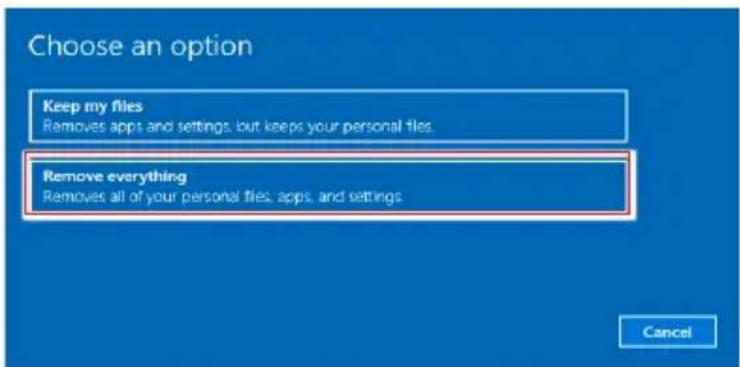

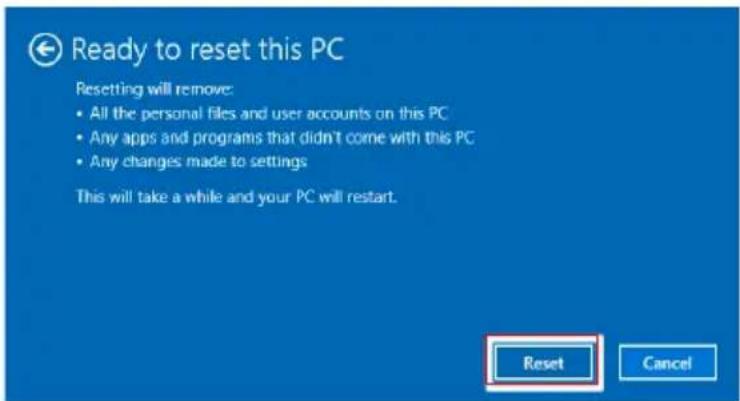

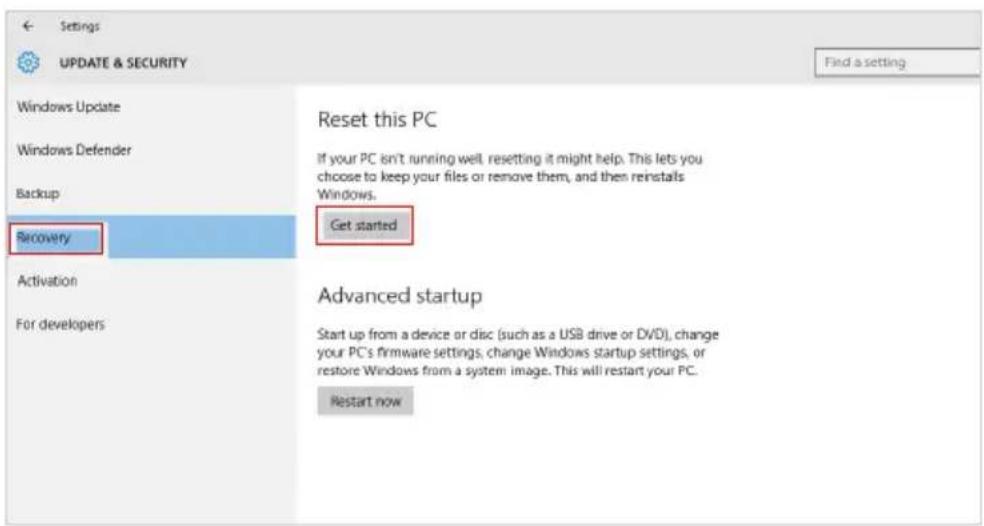

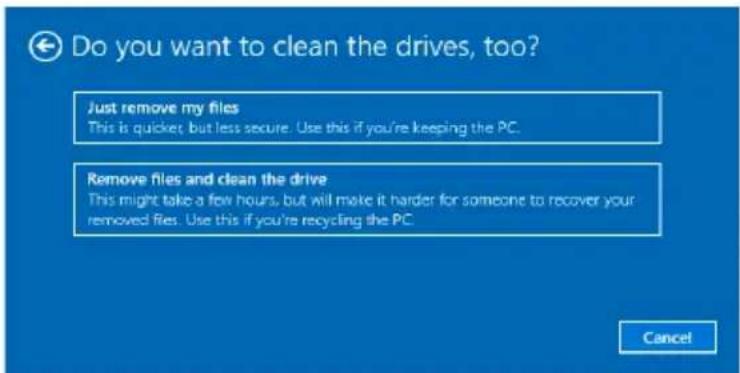

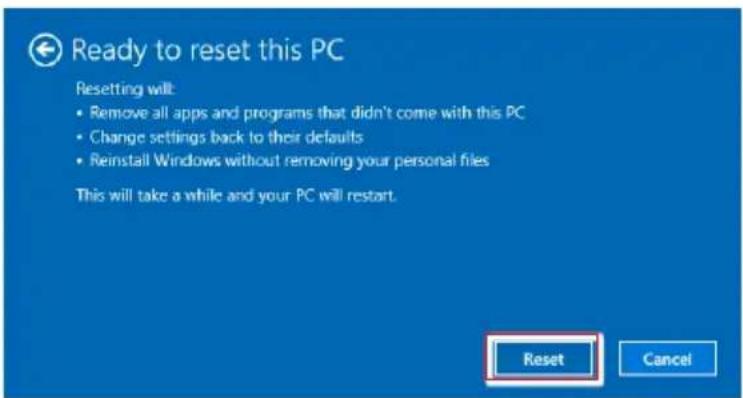

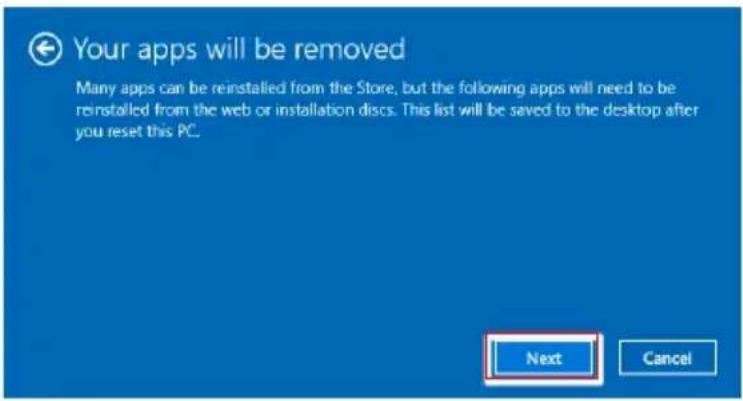

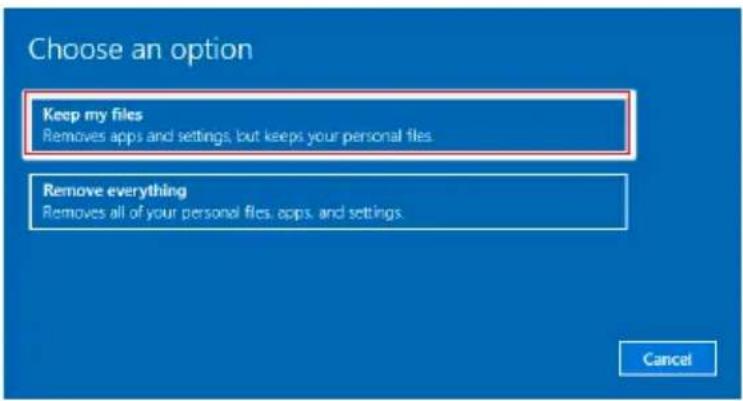

Systemwiederherstellung (Windows 10)

A. Problemlösung ......A-1

Hinweis zum Urheberrecht

Der Inhalt dieses Dokuments ist das geistige Eigentum der MICRO-STAR INTERNATIONAL. Die Erstellung dieses Dokumentes erfolgte sehr gewissenhaft, wir garantieren jedoch nicht die Richtigkeit der Inhalte. Wir möchten unsere Produkte stets verbessern und behalten uns das Recht vor, ohne Benachrichtigung Änderungen vorzunehmen

Marken

Alle Marken sind das Eigentum ihrer jeweiligen Inhaber

Änderung

Änderung Datum

V1 0

2015/12

Aufrüsten und Garantie

Bitte beachten Sie, dass bestimmte Komponenten im Produkt vorinstalliert sind Sie können solche Komponenten jedoch nach eigenem Ermessen aufrüsten oder austauschen Weitere Informationen über zusätzlich erworbene Produkte erhalten Sie bei Ihrem örtlichen Fachhändler Überlassen Sie das Aufrüsten oder Ersetzen jeglicher Komponenten dieses Produktes bitte einem autorisierten Händler oder Kundencenter, andernfalls erlischt die Garantie Wir empfehlen Ihnen dringend, jegliche Aufrüstungs- und Austauscharbeiten vom autorisierten Händler oder Kundendienst ausführen zu lassen

Ersatzteilverfügbarkeit

Bitte nehmen Sie zur Kenntnis, dass Ersatzteile (oder kompatible Teile) für Auslaufprodukte in bestimmten Ländern oder Regionen gemäß lokalen Richtlinien maximal 5 Jahre lang durch den Hersteller zur Verfügung gestellt werden Ausführliche Informationen zum Erwerb von Ersatzteilen finden Sie beim Hersteller unter http://de.msi.com/support

Technischer Kundendienst

Falls ein Problem mit Ihrem System auftritt und keiner der in der Bedienungsanleitung enthaltenen Lösungsansätze dieses behebt, wenden Sie sich bitte an den Laden, in dem Sie das Gerät erworben haben, oder einen örtlichen Händler Alternativ erhalten Sie unter folgenden Quellen weitere Anleitungen. Auf den MSI-Webseiten finden Sie technische Unterstützung, BIOS-Aktualisierungen, Treiberaktualisierungen und weitere Informationen http://de.msi.com/support

"Grüne" Produkteigenschaften

• Reduzierter Energieverbrauch während der Benutzung und im Standby-Modus
  Eingeschränkte Verwendung von umwelt- und gesundheitsschädigenden Stoffen

○ Leicht demontier- und recyclebar

Reduzierter Einsatz von natürlichen Ressourcen durch Förderung des Recycelns

Höhere Lebensdauer des Produkts durch einfache Upgrades
Reduzierte Abfälle durch Warenrücknahme

Umweltpolitik

Das Gerät wurde im Hinblick auf eine Wiederverwendung und –verwertung der Teile entwickelt und sollte nicht weggeworfen werden

Benutzer sollten die lokalen Entsorgungsstellen betreffend Recycling und Entsorgung des Produktes kontaktieren

Weitere Recycling-Informationen finden Sie auf der MSI-Internetseite sowie bei einem Vertrieb in Ihrer Nähe
Bei weiteren Fragen zur korrekten Entsorgung, Rücknahme, Recycling oder Zerlegung der MSI Produkte können Sie sich gern an gpcontdev@msi com wenden

Information über chemische Stoffe

In Beachtung der Vorschriften der chemischen Substanzen, wie EU-Verordnung REACH (Verordnung EG Nr 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI die Informationen von chemischen Substanzen in Produkten unter: http://www.msi.com/html/popup/csr/evmtprtt_pcm.html

Batterieinformationen

Europäische Union:

Batterien, Akkus und Akkumulatoren dürfen nicht als unsortierter Hausmüll entsorgt werden Bitte benutzen Sie die öffentliche Sammlung, um sie zurückzugeben, zu recyclen oder in Übereinstimmung mit den örtlichen Vorschriften zu behandeln

Taiwan:

Für einen besseren Umweltschutz müssen Altbatterien zur Recycling- oder Sonderentsorgung gebracht werden

廢電池請回收

Kalifornien, USA:

Die Knopfzelle kann Perchlorat Material enthalten und erfordert differenziertes Handeln, wenn sie in Kalifornien recycelt oder entsorgt wird

Weitere Informationen finden Sie unter:

http://www dtsc ca gov/hazardouswaste/perchlorate/

Falls Batterien oder Akkus vom falschen Typ eingesetzt werden, besteht Explosionsgefahr Ersetzen Sie Batterien und Akkus nur mit identischen oder gleichwertigen, vom Hersteller empfohlenen Typen

Sicherheitshinweise

Lesen Sie die Sicherheitshinweise aufmerksam und gründlich durch
Halten Sie sich an sämtliche Hinweise in der Bedienungsanleitung oder am Produkt selbst

Bewahren Sie die mitgelieferte Bedienungsanleitung gut auf, damit Sie später darin nachlesen können

Halten Sie das Gerät von Feuchtigkeit und hohen Temperaturen fern

Platzieren Sie das Gerät vor dem Einrichten auf einem stabilen, flachen Untergrund

Stellen Sie vor dem Anschließen des Gerätes an eine Steckdose sicher, dass sich die Netzspannung innerhalb des sicheren Bereichs befindet und zwischen 100 und 240 V liegt Entfernen Sie nicht den Schutzkontakt am Netzstecker Das Gerät muss an eine geerdete Steckdose (Schukosteckdose) angeschlossen werden
Ziehen Sie vor dem Einlegen von Erweiterungskarten oder Modulen stets den Netzstecker
Trennen Sie die Netzverbindung oder schalten Sie die Steckdose ab, wenn Sie das Gerät längere Zeit nicht nutzen oder unbeaufsichtigt lassen Auf diese Weise wird kein Strom verbraucht

Der Gehäuselüfter dient der Luftkonvektion und schützt das Gerät vor Überhitzung. Blockieren Sie den Lüfter nicht

Nutzen und lagern Sie das Gerät nicht an Stellen, an denen Temperaturen von mehr als 60°C oder weniger als 0°C herrschen - das Gerät kann in diesem Fall Schaden nehmen

HINWEIS: Die maximale Betriebstemperatur beträgt rund 40°C

Lassen Sie keinesfalls Flüssigkeiten in die Öffnungen des Gerätes gelangen, es besteht Stromschlaggefahr

Verlegen Sie das Netzkabel so, dass niemand versehentlich darauf treten kann. Stellen Sie nichts auf dem Netzkabel ab

Achten Sie beim Anschluss des Koaxialkabels an den TV-Tuner unbedingt darauf, dass die Abschirmung guten Kontakt zur Gebäudeerdung erhält
Das Kabelverteilungssystem sollte Kontakt mit dem Boden haben (geerdet), gemäß ANSI/NFPA 70, National Electrical Code (NEC) - insbesondere Abschnitt 820 93, Erdung einer äußeren leitfähigen Abschirmung eines Koaxialkabels

Halten Sie das Gerät immer von Magnetfeldern und anderen Elektrogeräten fern

Falls einer der folgenden Umstände eintritt, lassen Sie bitte das Gerät von Kundendienstpersonal prüfen:

Das Netzkabel oder der Stecker ist beschädigt
Flüssigkeit ist in das Gerät eingedrungen
Das Gerät wurde Feuchtigkeit ausgesetzt

Das Gerät funktioniert nicht richtig oder Sie können es nicht wie in der Bedienungsanleitung beschrieben bedienen

Das Gerät ist heruntergefallen und beschädigt
Das Gerät weist offensichtlich Zeichen eines Schadens auf.

1 Die optischen Speichergeräte sind als Laserprodukte der Klasse 1 klassifiziert. Eine Nutzung anderer als der hier angegebenen Bedienelemente, Einstellungen oder Vorgehensweisen ist nicht gestattet
2 Berühren Sie keinesfalls die Linsen im Geräteinneren

CE-Konformität

Hiermit erklärt Micro Star International CO., LTD dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinien 2004/108/EG und 1999/5/EG befindet. Die Konformitätserklärung können Sie auf der Produktseite einsehen.

Standards der Direktive 2004/108/EC/ Standards of the Directive 2004/108/EC:

• EN55022: 2006+A1:2007 ClasseB
• EN55024: 1998+A1: 2001+A2:2003
• EN6100-3-2:2006
• EN6100-3-3: 2008

Direktive 1999/5/EG:

- IEEE 802.11b/g und Bluetooth 2.4 GHz Betrieb

Europa: Frequenzen: 2.400 – 2.4835 GHz

Frankreich: Frequenzen: 2.4465–2.4835 GHz,

Außerhalb von geschlossenen Gebäuden ist die genehmigte Sendeleistung im Frequenzband 2454-2483.5 MHz auf maximal 10mW beschränkt.

Bestimmungsgemäße Verwendung:

Dieses Produkt integriert als Teil der Produktausstattung eine WLAN Komponente und/oder eine Bluetooth-Komponente.

Die entsprechende Komponente verbindet den Computer über eine Funkverbindung. Es kann auch eine Funkverbindung zu anderen geeigneten WLAN- oder Bluetooth-Geräten hergestellt werden.

Frankreich: Frequenzen: 2 4465–2 4835 GHz,

Nutzung im Außenbereich begrenzt auf 10 mW innerhalb 2454 bis 2483,5 MHz

Italien: Für die Nutzung außerhalb des eigenen Besitzes ist eine allgemeine Genehmigung erforderlich

Luxemburg: Für die öffentliche Nutzung ist eine allgemeine Genehmigung erforderlich.

Benannte Länder: Deutschland, Großbritannien, Niederlande, Belgien, Schweden, Dänemark, Finnland, Frankreich, Italien, Spanien, Österreich, Irland, Portugal, Griechenland, Luxemburg, Estland, Lettland, Litauen, Tschechien, der Slowakei, Slowenien, Ungarn, Polen und Malta

Hinweis 1

Ihre Betriebsbefugnis für dieses Gerät kann durch Änderungen oder Modifikationen des Gerätes ohne ausdrückliche Zustimmung von der für die Einhaltung zuständigen Seite ungültig werden

Hinweis 2

Zur Einhaltung der Emissionsgrenzwerte müssen abgeschirmte Schnittstellenkabel und Netzkabel verwendet werden, sofern vorhanden

WEEE-Hinweis

Gemäß der Europäischen Union ("EU") Richtlinie über Elektro- und Elektronik-Altgeräte (Richtlinie 2002/96/EG) mit Wirkung vom 13 August 2005, dürfen Elektro- und Elektronikgeräten nicht mehr als Hausmüll entsorgt werden. Der Hersteller verpflichtet sich zur Rücknahme solcher Produkte am Ende ihrer Nutzungsdauer

Überblick

Das System besticht mit elegantem Design in einem stylischen Gehäuse – passend für jede Umgebung. Die Kombination aus Touchscreen-Display, einer Vielzahl von Audio- und Video-Funktionen und einer intuitiven Benutzeroberfläche bietet unvergleichbare Leistung und Ergonomie – der perfekte PC für die ganze Familie

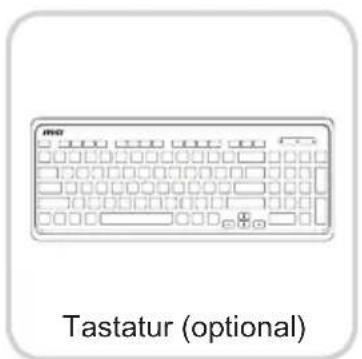

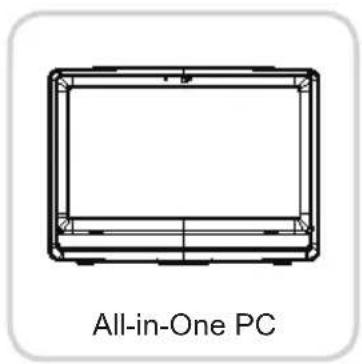

Lieferumfang

* Bitte wenden Sie sich umgehend an uns, falls etwas fehlen oder beschädigt sein sollte
* Die Abbildung dient nur der Veranschaulichung Ihr Lieferumfang kann je nach gekauftem Modell ein wenig variieren

Systemübersicht

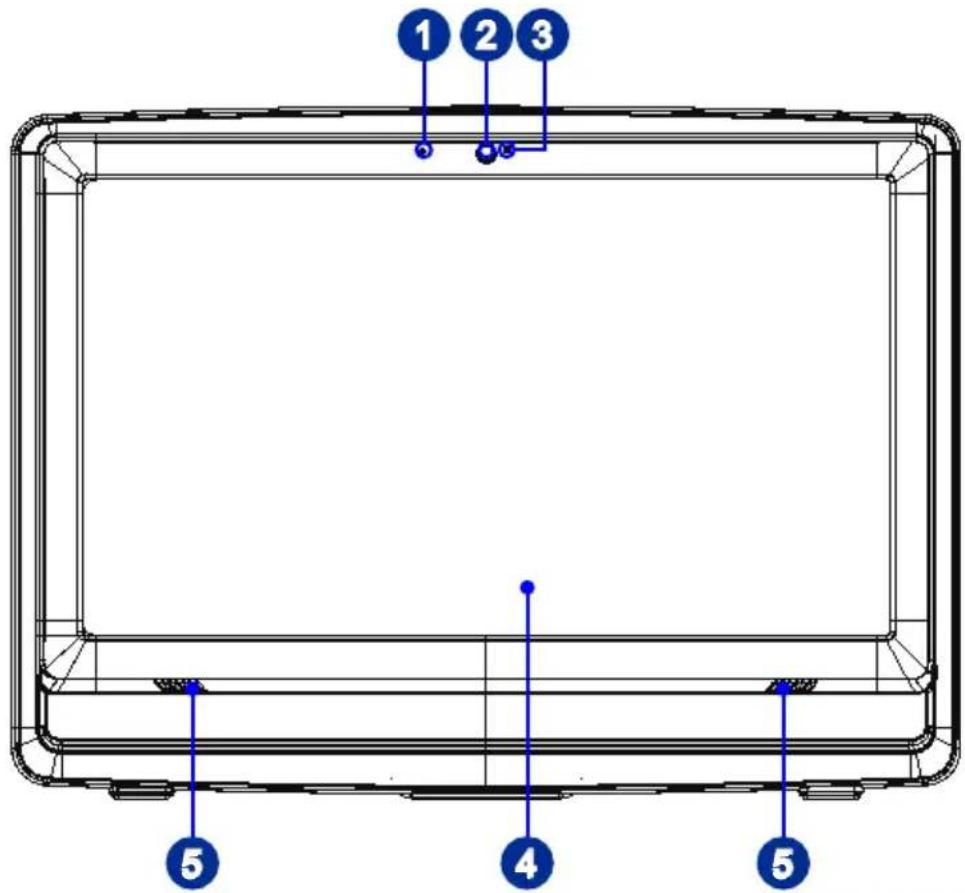

Vorderansicht

1 Mikrofon

Das integrierte Mikrofon können Sie beispielsweise für Video-Chats und Online-Telefonie verwenden

Webcam

Mit der integrierten Webcam mit Mikrofon können Sie Fotos und Videos aufnehmen, an Videokonferenzen teilnehmen und andere interaktive Anwendungen nutzen

3 LED-Anzeige (optional)

Die LED-Anzeige zeigt den Betrieb der Webcam an Wird kein Video aufgenommen, erlischt die LED-Anzeige

LCD-Bildschirm

Der 21,5-Zoll Full-HD-Display bietet eine optimale Auflösung von 1920 x 1080 Pixel bei einem Standardbildformat von 16:9 (Breitbild)

5 Stereolautsprecher

Die eingebauten Stereolautsprecher bieten ein hochwertiges Klangerlebnis, zudem kann eine Stereo-Anlage angeschlossen werden

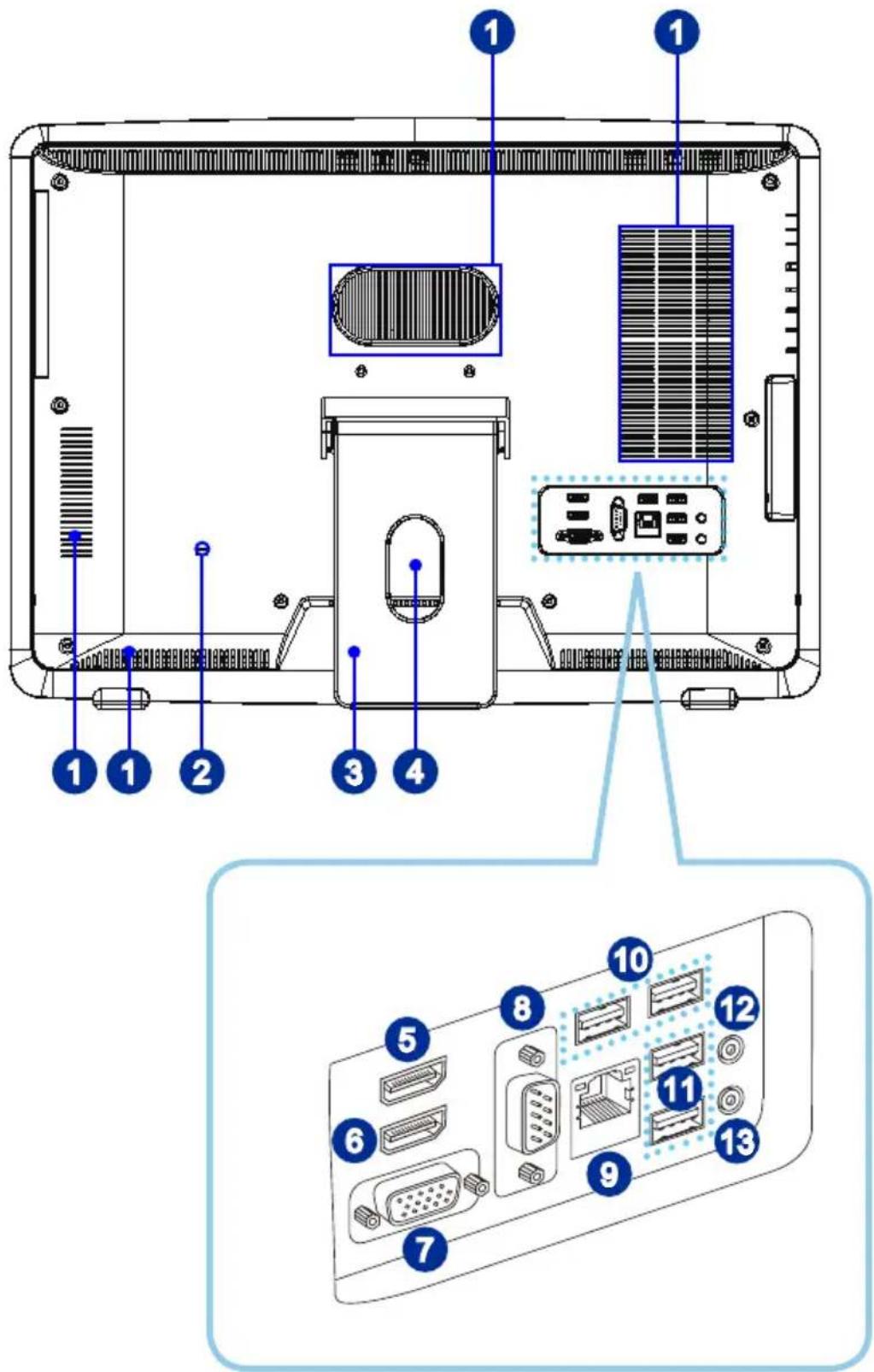

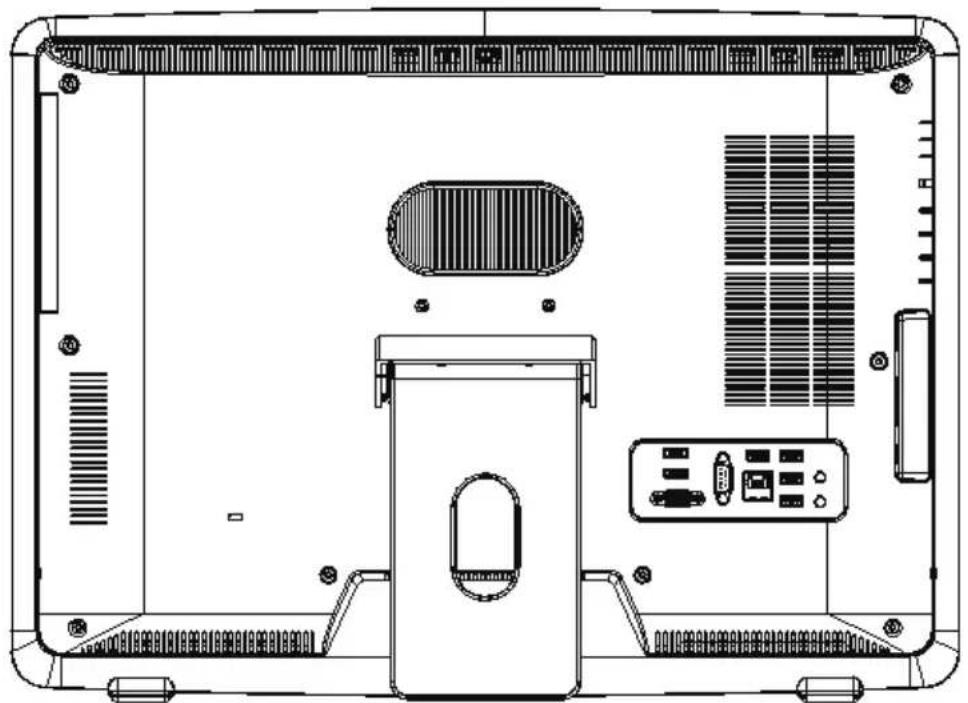

Rückansicht

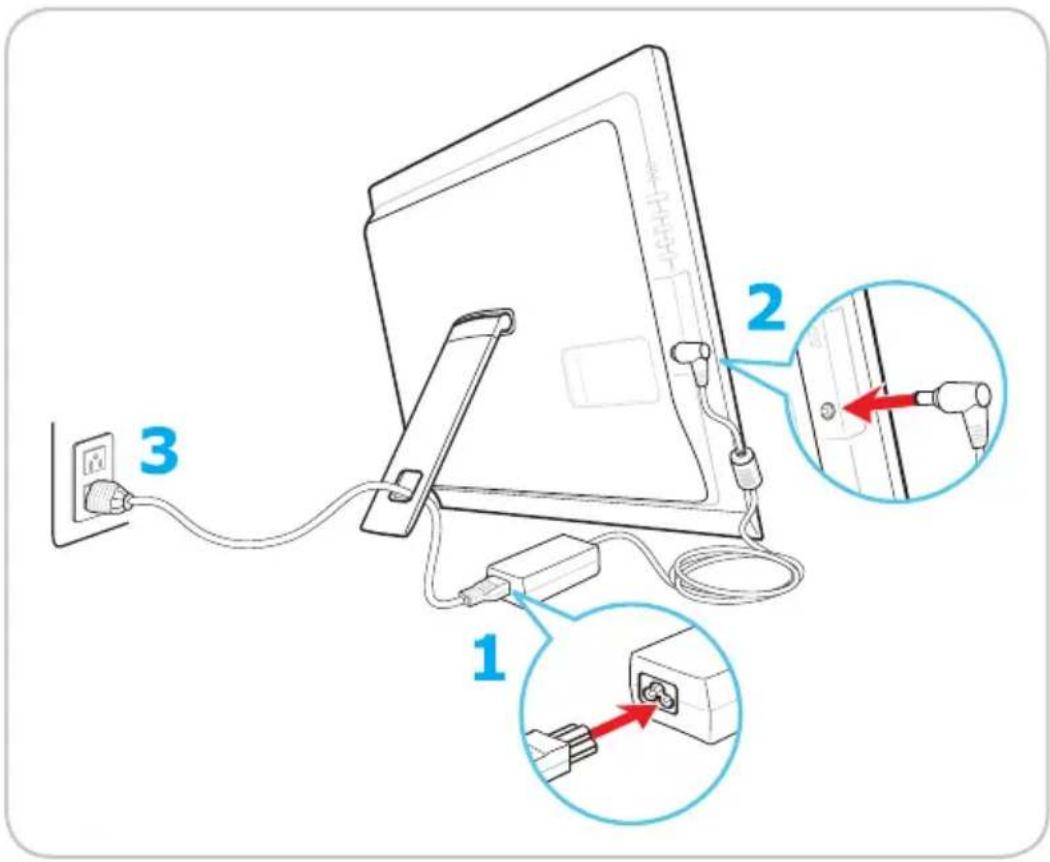

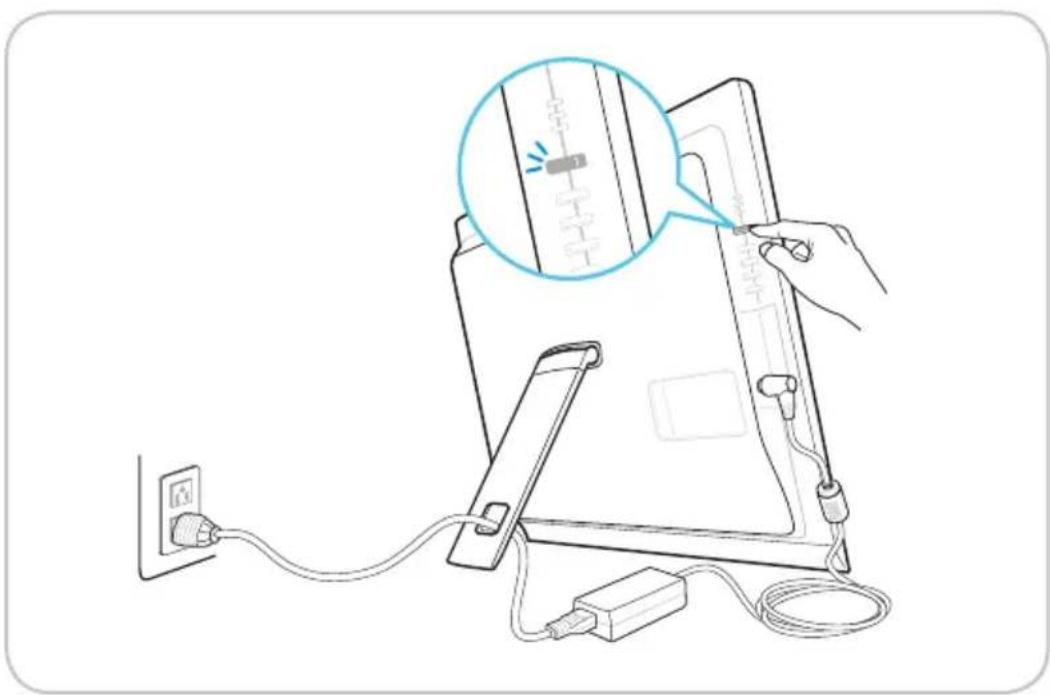

Wir empfehlen Ihnen aus Sicherheitsgründen, das Netzteil zuerst an Ihren All-in-One PC anzuschließen und erst dann das Netzkabel mit einer Steckdose zu verbinden

1 Lüfter

Der Lüfter im Geräteinneren dient der Luftzirkulation und bewahrt das Gerät vor Überhitzung Blockieren Sie den Lüfter nicht

Schlitz für Kensington-Schloss

Ihr AIO PC ist mit einem Schlitz für ein Kensington-Schloss ausgestattet, damit können Sie Ihren AIO PC über ein stabiles Kabel mit einem festen Gegenstand verbinden und so vor Diebstahl schützen. Am Ende des Kabels befindet sich eine kleine Schleife, mit deren Hilfe Sie das Gerät an einem unverrückbaren Gegenstand, zum Beispiel einem schweren Tisch, befestigen können, damit es nicht gestohlen wird

3 Standfuß

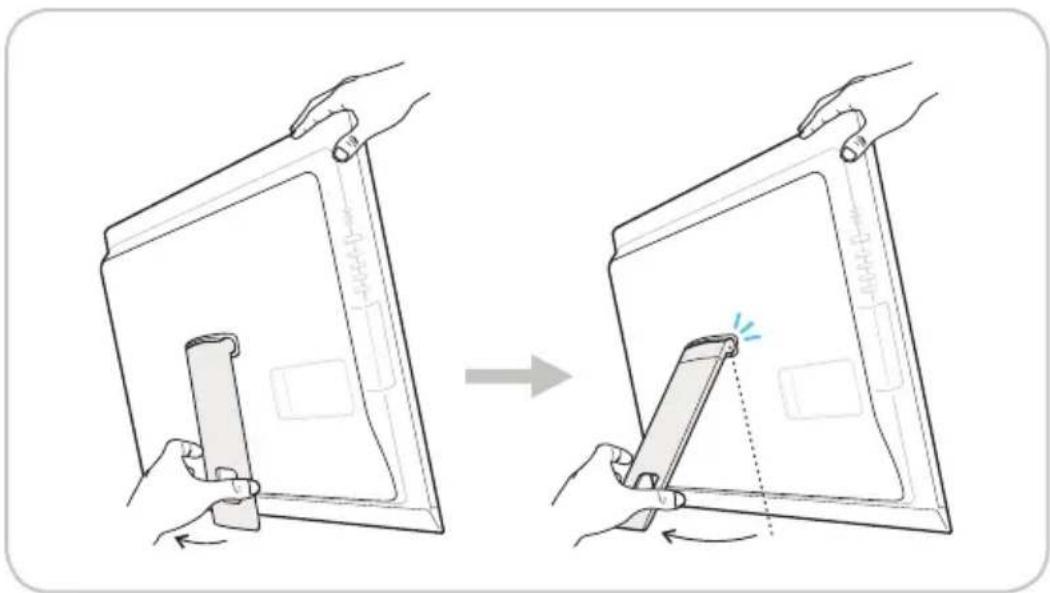

Mit dem Standfuß platzieren Sie das System auf einem flachen und stabilen Untergrund.

Kabelführung

Stecken Sie die Kabel beim Anschließen von Geräten zur Vermeidung von "Kabelsalat" durch das Kabelführungsloch

5 HDMI-Out-Anschluss (optional) HDMI™

HDMI (High-Definition Multimedia Interface) ist eine rundum digitale AV-Schnittstelle zur Übertragung unkomprimierter Audio-/Videodatenströme HDMI unterstützt sämtliche Videoformate wie Standard, Erweitert und HD Zusätzlich wird Mehrkanal-Digitalaudio über dasselbe Kabel übertragen

* Bitte beachten Sie für die genaue Position des HDMI-In- und HDMI-Out-Anschlusses das jeweilige Symbol auf dem Gehäuse

6 HDMI-In-Anschluss (optional) HDMI HIGH-DEFETION MULTIMEDIA INTERFACE

(mit MSI Instant-Display-Technologie)

HDMI (High-Definition Multimedia Interface) ist eine rundum digitale AV-Schnittstelle zur Übertragung unkomprimierter Audio-/Videodatenströme HDMI unterstützt sämtliche Videoformate wie Standard, Erweitert und HD Zusätzlich wird Mehrkanal-Digitalaudio über dasselbe Kabel übertragen

Die MSI Instant-Display-Technologie hilft Energie zu sparen: Wird ein All-In-One PC-Netzteil angeschlossen, wird der Monitor automatisch in den "Standby"-Modus ohne Drücken der Ein- bzw Austaste gefahren Werden Geräte an den HDMI-in-Anschluss angeschlossen, wird der Monitor umgehend angeschaltet Sie können zwischen den Modi durch die Monitor-/Mode-Taste an der Seitenwand wechseln, wenn der PC bereits eingeschaltet ist

* Bitte beachten Sie für die genaue Position des HDMI-In- und HDMI-Out-Anschlusses das jeweilige Symbol auf dem Gehäuse

7 VGA-Anschluss

Die DB15-polige Buchse unterstützt Monitoren mit VGA Schnittstelle

Serielle Schnittstelle

Die serielle Schnittstelle unterstützt Barcode-Scanner, Barcode-Drucker, Rechnungsdrucker, Kreditkartenleser usw

RJ-45 LAN-Anschluss

Der Standard-RJ-45-LAN-Anschluss dient der Verbindung mit dem Local Area Network (LAN) Hier können Sie ein Netzwerkkabel anschließen

LED	Farbe LED	D-Status Zustand
Links Gelb	Aus LAN	-Verbindung besteht nicht
		Ein (ständig leuchtend) LAN-Verbindung besteht
		Ein (heller & pulsierend) Der Computer kommuniziert mit einem anderen Computer im LAN
Rechts Grün	Aus Datengeschwindigkeit von 10 Mbit/s ausgewählt
	Orange	Ein Datengeschwindigkeit von 1000 Mbit/s ausgewählt

USB 3.0-Anschluss

Der USB 3 0-Anschluss ist abwärtskompatibel mit USB 2 0 Geräten und unterstützt Datentransferraten bis zur 5 Gbit/s (SuperSpeed)

USB 2.0-Anschluss

Mit dem USB-Anschluss (Universal Serial Bus) verbinden Sie USB-Geräte wie Mäuse, Tastaturen, und andere USB-kompatible Geräte Unterstützt Datentransferraten bis 480 Mbit/s (Hi-Speed)

Mikrofonanschluss

Hier können Sie ein Mikrofon anschließen

Line-Out-Anschluss

Hier können Sie einen Kopfhörer oder Lautsprecher anschließen

Wichtig

High Speed-USB-Geräte sollten an den blau markierten USB 3 0-Anschlüssen angesteckt werden, während langsame USB-Geräte (wie Maus oder Tastatur) an den USB 2 0-Anschlüssen auf der Rückseite angeschlossen werden sollten

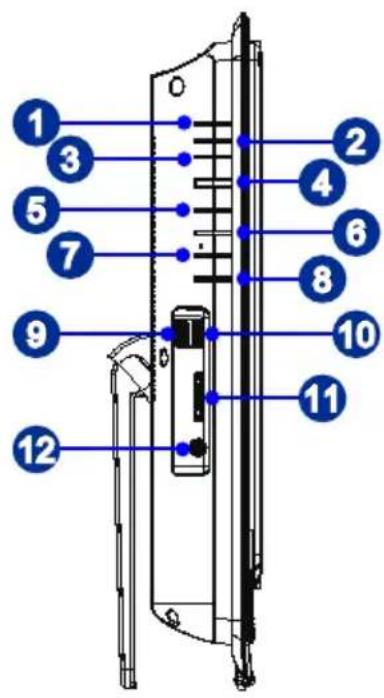

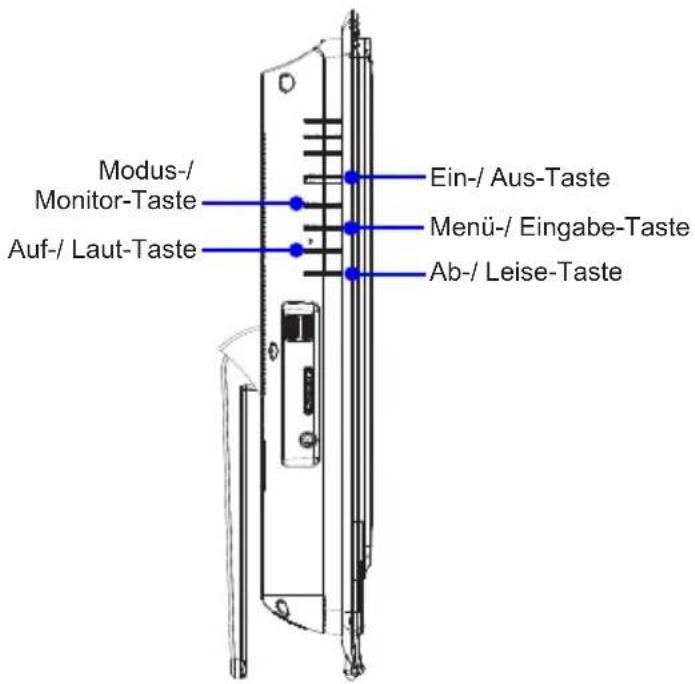

Seitenansicht

1 Betriebsanzeige-LED

Die Betriebsanzeige-LED leuchtet beim Einschalten auf und erlischt, wenn das System abgeschaltet wird. Im Energiesparmodus blinkt die LED (S3: Daten werden im Speicher gehalten) oder erlischt (S4: Daten werden auf die Festplatte ausgelagert

Monitor-LED

Die Monitor-LED leuchtet, wenn der Monitor eingeschaltet ist und es erlischt, wenn der Monitor ausgeschaltet ist

3 Festplattenlaufwerk-LED

Dieser Indikator zeigt den Aktivitätszustand der Festplatte Die LED blinkt, wenn das System auf Daten der Festplatte zugreift und bleibt ausgeschaltet, wenn keine Aktivität der Festplatte erkannt wird

An-/Aus-Taste

Mit der An-/ Aus-Taste schalten Sie das System an und aus

5 Monitor-/ Modus-Taste

Diese Taste arbeitet sowohl als Monitor-Taste als auch als Signaleingangs-schalter zwischen PC und HDMI

6 Menü-/Eingabe-Taste

Mit dieser Taste blenden Sie das OSD-Menü ein oder rufen Untermenüs auf

7 Auf-/ Laut-Taste

Menü-Modus an: Diese Taste führt den Cursor im OSD Menüs nach oben Menü-Modus aus: Drücken Sie die Taste, um die Lautstärke zu erhöhen

Ab-/Leise-Taste

Menü-Modus an: Diese Taste zeigt die Cursorbewegung oder die Auswahl des OSD Menüs an Menümodus aus: Drücken Sie die Taste, um die Lautstärke zu verringern

USB 3.0-Anschluss

Der USB 3 0-Anschluss ist abwärtskompatibel mit USB 2 0 Geräten und unterstützt Datentransferraten bis zur 5 Gbit/s (SuperSpeed)

USB 3.0-Anschluss (mit MSI Super-Charger-Technik)

Der USB 3 0-Anschluss ist abwärtskompatibel mit USB 2 0 Geräten und unterstützt Datentransferraten bis zur 5 Gbit/s (SuperSpeed)

Die MSI Super-Charger-Technik ermöglicht einfaches Laden von USB-Geräten, auch bei ausgeschaltetem System Um USB-Geräte zu laden, muß das System nicht mehr eingeschaltet werden Auch kann die Ladezeit um bis zu 40% reduziert werden

11 Kartenlesegerät

Der integrierte Kartenleser unterstützt verschiedene Speicherkartentypen

12 Stromanschluss

Das AC-DC-Adapter wandelt Wechselspannung für diesen Anschluss in Gleichspannung um. Die über diesen Anschluss gelieferte Spannung versorgt den PC mit Strom Vermeiden Sie Schäden am PC, indem Sie stets das mitgelieferte Netzteil verwenden

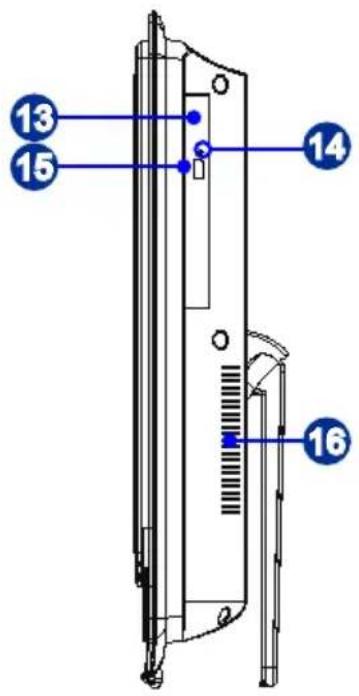

13 Optisches Laufwerk

Ein DVD-Super-Multi-Laufwerk ist zu Unterhaltungszwecken integriert (ein Blu-ray-Laufwerk ist optional)

14 Notauswurföffnung

Falls die Auswurftaste nicht funktioniert, können Sie das optische Laufwerk manuell öffnen, indem Sie einen dünnen, geraden Gegenstand (z. B. eine Büroklammer) in die Notauswurföffnung stecken.

15 Auswerftaste

Mit der Auswurftaste öffnen Sie das optische Laufwerk.

16 Lüfter

Der Lüfter im Geräteinneren dient der Luftzirkulation und bewahrt das Gerät vor Überhitzung Blockieren Sie den Lüfter nicht

Komponentenaustausch & Aufrüstung

Bitte beachten Sie, dass bestimmte Komponenten im Produkt vorinstalliert sind Sie können diese Komponenten jedoch je nach Modell aufrüsten oder austauschen lassen

Weitere Informationen zum Produkt erhalten Sie bei Ihrem örtlichen Fachhändler Überlassen Sie das Aufrüsten oder Ersetzen jeglicher Komponenten dieses Produktes bitte einem autorisierten Händler oder Kundencenter, andernfalls erlischt die Garantie

2

Erste Schritte

In diesem Kapitel finden Sie Informationen zum Einrichten der Hardware. Damit es nicht zu statischen Entladung kommt, tragen Sie beim Anschluss von Peripheriegeräten ein geerdetes Armband

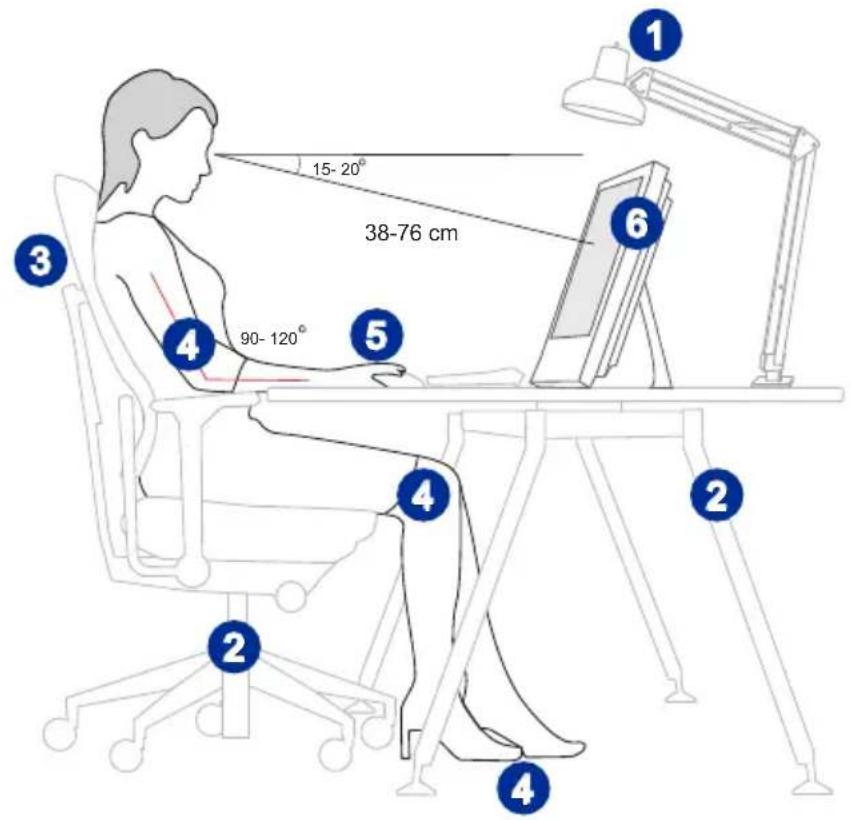

Tipps zur sicheren und komfortablen Bedienung

Der PC ist eine portable Plattform, mit der Sie nahezu überall arbeiten können Allerdings ist es wichtig, für eine gute Arbeitsumgebung zu sorgen, wenn Sie längere Zeit mit Ihrem PC arbeiten möchten

1 Ihr Arbeitsplatz sollte ausreichend beleuchtet sein
2 Wählen Sie einen geeigneten Schreibtisch und einen guten Stuhl, passen Sie die Höhe an Ihren individuellen Körperbau an
3 Wenn Sie einen Stuhl benutzen, stellen Sie die Rückenlehne so ein, dass diese Ihren Rücken bequem stützt
4 Stellen Sie Ihre Füße flach und in natürlicher Haltung auf den Boden - so, dass Knie und Ellbogen bei der Arbeit um etwa 90° abgewinkelt sind
5 Legen Sie die Hände so auf den Schreibtisch auf, dass Ihre Handgelenke bequem gestützt werden
6 Stellen Sie den Winkel/die Position des All-in-One PCs so ein, dass Sie den Bildschirm bequem und möglichst ohne Spiegelungen ablesen können
7 Benutzen Sie Ihren PC möglichst nicht an Stellen, an denen kein bequemes Arbeiten möglich ist - zum Beispiel im Bett
8 Der PC ist ein Elektrogerät Bitte gehen Sie sorgsam mit dem Gerät um, damit es nicht zu Verletzungen kommt

Hardware-Einstellungen

Wichtig

• Die Abbildung dient nur der Veranschaulichung Ihr System kann anders aussehen
- Bitte stellen Sie sicher, dass das System durch das Netzkabel und eine Steckdose geerdet ist, bevor Sie das System einschalten
- Berühren Sie den Bildschirm nicht mit scharfen Gegenständen

1 Stellen Sie den Standfuß auf den geeignetsten Winkel ein, bis das System sicher positioniert ist

2 Verbinden Sie den Adapter über das System und schließen Sie das Netzkabel an

3 Mit der An-/Austaste schalten Sie das System ein und aus

In diesem Kapitel erhalten Sie wichtige Informationen zu speziellen Bedienschritten

Wichtig

Sämtliche Angaben können sich ohne Vorankündigung ändern

Bildschirmmenü (OSD)

Über das Bildschirmmenü (OSD) können Sie verschiedene Darstellungsoptionen des Bildschirms, wie Helligkeit, Kontrast, Bildposition und Sprache usw anpassen

1 Starten Sie das OSD-Hauptmenü mit der MENÜ-Taste Wählen Sie das gewünschte Funktionsmenü mit den Auf-/Ab-Tasten und drücken Sie zum Aufrufen die MENÜ-Taste Nun können Sie die gewünschten Werte mit den Auf-/Ab-Tasten auswählen und an Ihren persönlichen Geschmack anpassen

Helligkeit (diese Funktionen stehen nur unter Monitormodus zur Verfügung): Passt die generelle Helligkeit des Bildschirms an

Kontrast: Stellt den Unterschied zwischen den hellen und dunklen Bereichen ein

Information: Zeigt die Auflösung, Bildwiederholfrequenz und Produktdetails

Menüsprache (diese Funktionen stehen nur unter Monitormodus zur Verfügung): Ändert die Sprache des Menüs

Werkseinstellung: Setzt den Monitor auf die ursprünglichen Standardeinstellungen zurück

Skalierung: Erweitert das Bild auf das Vollbild

Nach dem Abschluss der Einstellungen verlassen Sie das Menü mit der Modus-Taste

2 Mit den Auf-/Ab-Tasten stellen Sie die Systemlautstärke ein

3 Sehen Sie die Signalquelle mit der Modus-Taste Drücken Sie die Taste noch einmal, um den PC-/ HDMI-/ Monitor-Aus-Modus zu wählen

Wenn ein Fehler auftritt, der Bildschirm ein fehlerhaftes Bild anzeigt oder es zu Störungen der Lautstärke kommt, rufen Sie bitte das OSD-Menü auf Setzen Sie den Monitor auf die Werkseinstellungen für eine optimale Leistung zurück

Eine intelligente Energieverwaltung bei Computern und Monitoren spart Strom und leistet einen wichtigen Beitrag zum Umweltschutz

Um Energie zu sparen, schalten Sie den Monitor ab oder versetzen den PC in den Energiesparmodus (auch Schlafmodus oder Ruhezustand genannt), wenn Sie längere Zeit nicht mit dem Gerät arbeiten

Energieverwaltung unter Windows 10

■ Die [Power Options (Energieoptionen)] unter Windows ermöglichen Ihnen die Steuerung der Energieverwaltung von Bildschirm, Festplatte und Akku Klicken Sie mit der rechten Maustaste auf [Start] wählen Sie [Control Panel (Systemsteuerung)] aus der Liste und klicken Sie dann auf [System and Security (System und Sicherheit)]

Wählen Sie [Power Options (Energieoptionen)] und entscheiden Sie sich für einen Energieplan, der Ihren Anforderungen entspricht Sie können die Einstellungen auch feinabstimmen, indem Sie auf [Change plan settings (Energiesparplaneinstellungen ändern)] klicken

Nach dem Klick mit der linken Maustaste auf [Start], erhalten Sie unter dem Menüpunkt "Computer herunterfahren" die Optionen "Energie sparen", "Herunterfahren" oder "Neu Starten" Dies ermöglicht Ihnen eine schnelle und einfache Verwaltung der Energieversorgung Ihres Systems

Energieverwaltung von ENERGY-STAR-Monitoren

Um Strom zu sparen, ermöglicht die Energiesparfunktion es, den Niedrigverbrauchs- oder Schlaf-Modus nach einer Zeit der Inaktivität zu starten Folgende Werte sind im Netzbetrieb voreingestellt:

■ Nach 15 Minuten: Bildschirm abschalten
■ Nach 30 Minuten: Schlafmodus starten

ENERGY STAR

System aufwecken

Wenn sich der Computer im Energiesparmodus befindet, können Sie ihn durch eine der folgenden Aktionen wieder aufwecken – also in den Normalbetrieb zurückversetzen:

■ Ein-/Austaste
■ Netzwerk (Wake-on-LAN)
■ Maus
■ Tastatur

Tipps zum Energiesparen:

■ Schalten Sie den Monitor mit der LCD-Ein-/Austaste ab, wenn Sie längere Zeit nicht mit dem Gerät arbeiten
■ Stimmen Sie die verschiedenen Einstellungen in den Windows-Energieoptionen auf Ihren persönlichen Bedarf ab
■ Installieren Sie eine Energiesparsoftware zur Steuerung des Energieverbrauchs Ihres PCs
■ Trennen Sie immer die Netzverbindung oder schalten Sie die Steckdose ab, wenn Sie den PC längere Zeit nicht nutzen oder unbeaufsichtigt lassen Auf diese Weise wird kein Strom verbraucht

Netzwerkverbindungen (Windows 10)

▶ Verkabeltes Netzwerk

1 Klicken Sie mit der rechten Maustaste auf [Start] und wählen Sie [Control Panel (Systemsteuerung)] aus der Liste
2 Wählen Sie [View network status and task (Netzwerkstatus und -aufgaben anzeigen)] unter [Network and Internet (Netzwerk und Internet)]

3 Wählen Sie [Set up a new connection or network (Neue Verbindung oder neues Netzwerk einrichten)]

4 Wählen Sie [Connect to the Internet (Verbindung mit dem Internet herstellen)] und klicken Sie auf [Next (Weiter)]
5 Wählen Sie [Broadband (PPPoE) (Breitband (PPPoE))], um mittels einem Benutzernamen und Kennwort eine Verbindung über DSL oder Kabel herzustellen

6 Geben Sie die Informationen Ihres Internetanbieters ein und klicken Sie auf [Connect (Verbinden)], um Ihre LAN-Verbindung herzustellen

1 Klicken Sie mit der linken Maustaste auf [Start] klicken Sie danach auf [Settings (Einstellungen)] und wählen Sie [Network and Internet (Netzwerk und Internet)]
2 Eine Liste verfügbarer WLAN-Verbindungen wird eingeblendet Wählen Sie eine Verbindung aus der Liste
3 Um eine neue Verbindung herzustellen, wählen Sie [Network and Sharing Center (Netzwerk- und Freigabecenter)]

4 Wählen Sie [Set up a new connection or network (Neue Verbindung oder neues Netzwerk einrichten)]
5 Anschließend wählen Sie [Manually connect to a wireless network (Manuell mit einem Funknetzwerk verbinden)] und klicken auf [Next (Weiter)], um fortzufahren
6 Geben Sie Informationen für das Drahtlosnetzwerk ein, das Sie hinzufügen möchten, und klicken Sie auf [Next (Weiter)], um fortzufahren

7 Eine neue WLAN-Verbindung wird hergestellt

Systemwiederherstellung (Windows 10)

Zu den Gründen für den Einsatz der Systemwiederherstellung zählen:

■ Wiederherstellung des Systems ind den Auslieferungszustand und auf die Standardeinstellungen des Herstellers
■ Behebung von Fehlern, die im laufenden Betrieb des Betriebssystems auftreten
■ Bei Befall des Betriebssystems durch Viren, die keine reguläre Fortsetzung des Betriebs zulassen
■ Wenn Sie das Betriebssystem mit anderen integrierten Sprachen installieren

Bitte sichern Sie wichtige Daten Ihres Systemlaufwerks auf andere Speichergeräte, bevor Sie die Systemwiederherstellung nutzen

Falls sich Ihr System mit der folgenden Lösung nicht wiederherstellen lässt, wenden Sie sich bitte für weitere Hilfe an Ihren autorisierten Händler vor Ort oder an den Kundendienst

Diesen PC zurücksetzen

1 Klicken Sie mit der linken Maustaste auf [Start] klicken Sie danach auf [Settings (Einstellungen)] und wählen Sie [Update and security (Update und Sicherheit)]
2 Wählen Sie [Recovery (Wiederherstellung)] und klicken Sie auf [Get started (Los geht's)] unter [Reset this PC (Diesen PC zurücksetzen)], um mit der Systemwiederherstellung zu beginnen

3 Das Fenster [Choose an option (Option auswählen)] wird eingeblendet Wählen Sie zwischen [Keep my files (Eigene Dateien behalten)] und [Remove everything (Alles entfernen)]

Diesen PC zurücksetzen	Eigene Dateien behalten
	Alles entfernen	Nur das Laufwerk, auf dem Windows installiert ist	Nur Dateien entfernen
			Dateien entfernen und Laufwerk bereinigen
		Alle Laufwerke	Nur Dateien entfernen
			Dateien entfernen und Laufwerk bereinigen

▶ Eigene Dateien behalten

1. Wählen Sie [Keep my files (Eigene Dateien behalten)].

2 Der Bildschirm [Your apps will be removed (Ihre Apps werden entfernt)] zeigt eine Liste von Apps an, die aus dem Internet oder von Installationsmedien neu installiert werden müssen Klicken Sie auf [Next (Weiter)], um fortzufahren

3 Der nächste Bildschirm zeigt die Änderungen an, die während des Vorgangs durchgeführt werden Klicken Sie auf [Reset (Zurücksetzen)], um mit der Systemzurücksetzung zu beginnen

1 Wählen Sie [Remove everything (Alles entfernen)]

2 Wenn Sie über mehrere Festplatten verfügen, wird ein Bildschirm eingeblendet, in dem Sie ersucht werden, zwischen [Only the drive where Windows is installed (Nur das Laufwerk, auf dem Windows installiert ist)] und [All drives (Alle Laufwerke)] zu wählen
3. Wählen Sie anschließend zwischen [Just remove my files (Nur Dateien entfernen)] und [Remove files and clean the drive (Dateien entfernen und Laufwerk bereinigen)]

4 Das nächste Fenster zeigt die Änderungen an, die während des Vorgangs durchgeführt werden Klicken Sie auf [Reset (Zurücksetzen)], um mit der Systemzurücksetzung zu beginnen

Mein System startet nicht.

1 Prüfen Sie, ob das System an eine Steckdose angeschlossen und eingeschaltet ist
2 Prüfen Sie, ob Netz- und andere Kabel sicher angeschlossen sind

Wenn ich meinen Computer einschalte, erscheint die Meldung „Operating System not found (Betriebssystem nicht gefunden)“ bzw. Windows startet nicht.

1 Prüfen Sie, ob eine nicht-bootfähige CD/DVD in das optische Laufwerk eingelegt ist Falls dies der Fall ist, nehmen Sie die CD/DVD heraus und starten den Computer dann neu
2 Prüfen Sie die Bootgerät-Priorität-Einstellungen im BIOS-Setup

Mein Computer schaltet nicht ab.

Es empfiehlt sich grundsätzlich Ihren Computer durch den Befehl "Herunterfahren" (Shut Down) auszuschalten Mit anderen Methoden, einschließlich die hier aufgelisteten, können eventuell noch nicht gespeicherte Änderungen verloren gehen Wenn der Befehl des Herunterfahrens (Shut Down) nicht richtig funktioniert, befolgen Sie diese Schritte:

1 Starten Sie den Computer mit den Tasten Ctrl+Alt+Delete neu
2 Drücken Sie den Ein-/Ausschalter, um das System auszuschalten
3 Trennen Sie das System vom Netzteil

Mein Mikrofon funktioniert nicht.

1 Beim integrierten Mikrofon: Rufen Sie Start > Control Panel (Systemsteuerung) > Sounds and Audio Devices (Sounds und Audiogeräte) > Audio auf, prüfen Sie, ob das Gerät stumm geschaltet ist
2 Falls Sie ein externes Mikrofon verwenden, prüfen Sie, ob das Mikrofon richtig am Mikrofonanschluss eingesteckt ist

Meine Internet-Verbindung hat Probleme.

1 Wenn Sie ein Problem bei der Verbindung mit Ihrem Internet Service Provider (ISP) haben, überprüfen Sie, dass die ISP technische Probleme verfügbar ist
2 Prüfen Sie die ADSL-Einstellungen und stellen Sie sicher, dass Ihr PC richtig für den Internetzugang konfiguriert ist.
3 Die Geschwindigkeit der WLAN-Datenübertragung wird von Abständen und Hindernisse zwischen den Geräten und Zugangspunkte beeinträchtigt Zum Erhöhen der Geschwindigkeit der Datenübertragung wählen Sie bitte einen verfügbaren Zugangspunkt, der Ihrem System am nähesten ist

Kein Ton aus den Lautsprechern.

1 Überprüfen Sie die Hauptlautstärke-Einstellung im Audio-Menü
2 Wenn Sie eine Anwendung mit Ton verwenden, überzeugen Sie sich, dass die Lautstärke eingestellt ist
3 Wenn Sie das Audiokabel mit dem Kopfhöreranschluss angeschlossen haben, trennen Sie das Kabel
4 Falls das System über ein Bildschirmmenü verfügt, passen Sie bitte die Lautstärke im Bildschirmmenü an

Der Computer kann die CD-/DVD-Disc nicht lesen.

1 Vergewissern Sie sich, dass die CD/DVD mit der beschrifteten Seite nach vorne im Laufwerk eingelegt ist
2 Falls die CD/DVD Software erfordert, stellen Sie sicher, dass die Software richtig entsprechend den Programmanweisungen installiert ist
3 Wenn die DVD-ROM nicht mit dem DVD-ROM-Laufwerk in Ihrem System kompatibel ist, wird eine Region-Code Warnung bei Verwendung des DVD-Spielers angezeigt Der Region-Code wird auf der CD-Verpackung aufgeführt
4 Falls Sie ein Video-Feld sehen können, aber kein Audio-Signal hören, prüfen Sie folgende Punkte:Stellen Sie sicher, dass die Funktion "MUTE" (Lautlos) des DVD-Spielers ausgeschaltet ist Überprüfen Sie die Hauptlautstärke-Einstellung im Audio-Menü
5 Überprüfen Sie, ob die Treiber korrekt installiert sind, klicken Sie auf Start > Systemsteuerung > System > Geräte-Manager
6 Beschädigte oder verschmutzte Discs können dazu führen, dass ihr Computer sich aufhängt, während er die Disc zu lesen versucht Starten Sie ggf den Computer neu, nehmen Sie die Disc heraus und überprüfen Sie, dass sie nicht verschmutzt oder beschädigt ist
7 Benutzen Sie bitte die DVD-Player-Software wie PowerDVD oder WinDVD zum Abspielen eines DVD-Video

Sie können die DVD-ROM-Schublade nicht öffnen.

1 Stellen Sie sicher, dass der Computer eingeschaltet ist
2 Drücken Sie auf die Auswurftaste (Eject-Button), welche sich auf dem DVD-ROM-Laufwerk befindet.
3 Wenn Sie die Auswurftaste drücken, sich die Disc aber nicht auswerfen lässt, können Sie mit Hilfe eines spitzen Gegenstandes das Laufwerk manuell öffnen, indem Sie z. B. die Spitze einer Büroklammer in die kleine Öffnung neben dem Laufwerk einführen

Der Systemmonitor zeigt nichts an.

1 Prüfen Sie, ob das System an eine Steckdose angeschlossen und eingeschaltet ist
2 Das System befindet sich möglicherweise im Bereitschaftsmodus. Drücken Sie eine beliebige Taste zur Aktivierung der Anzeige
