Produkttyp	TV-Signalverstärker
Modell	VCN 20
Marke	Kathrein
Abmessungen (ca.)	100 x 60 x 30 mm
Gewicht (ca.)	100 g
Stromversorgung	12 V DC über Koaxialkabel oder Netzteil
Frequenzbereich	5 – 862 MHz
Verstärkung (ca.)	20 dB
Rauschzahl (ca.)	≤ 4 dB
Anzahl der Anschlüsse	1 Eingang, 1 Ausgang
Anschlusstyp	F-Buchse
Betriebstemperatur	-20°C bis +55°C
Lagertemperatur	-20°C bis +70°C
Reinigung	Mit trockenem Tuch abwischen
Sicherheitshinweise	Nur in trockenen Innenräumen verwenden
Ersatzteile / Reparatur	Nicht reparabel; bei Defekt Gerät ersetzen
Garantie	2 Jahre

Häufig gestellte Fragen - VCN 20 KATHREIN

Wie schließe ich den Verstärker an?

Schließen Sie den Verstärker zwischen die Antenne und Ihren Fernseher an. Verbinden Sie das Antennenkabel mit dem Eingang (IN) und ein weiteres Kabel vom Ausgang (OUT) zum TV.

Benötigt der Verstärker eine Stromversorgung?

Ja, der Verstärker benötigt 12 V Gleichspannung. Diese kann entweder über ein externes Netzteil oder über das Koaxialkabel (abhängig vom Modell) zugeführt werden.

Kann ich mehrere Fernseher anschließen?

Der Verstärker ist für den Anschluss eines einzelnen Geräts ausgelegt. Für mehrere Fernseher benötigen Sie einen zusätzlichen Verteiler.

Warum habe ich kein Signal?

Überprüfen Sie alle Kabelverbindungen, die Stromversorgung und ob die Antenne korrekt ausgerichtet ist. Stellen Sie sicher, dass der Verstärker eingeschaltet ist.

Ist der Verstärker für den Außeneinsatz geeignet?

Nein, der Verstärker ist nur für den Einsatz in trockenen Innenräumen vorgesehen. Setzen Sie ihn nicht Feuchtigkeit oder direkter Sonneneinstrahlung aus.

Wie reinige ich das Gerät?

Verwenden Sie ein trockenes, weiches Tuch. Keine aggressiven Reinigungsmittel oder Wasser verwenden.

Funktioniert der Verstärker mit SAT-Anlagen?

Nein, dieser Verstärker ist ausschließlich für terrestrische Antennensignale (DVB-T/T2) ausgelegt.

Welche Verstärkung hat das Gerät?

Die Verstärkung beträgt ca. 20 dB. Damit werden schwache Signale ausreichend verstärkt.

Kann ich den Verstärker mit einem Multischalter kombinieren?

Eine Kombination mit Multischaltern wird nicht empfohlen, da dies zu Signalstörungen führen kann.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung steht als PDF auf der Kathrein-Website oder auf notice-facile.com zum Download bereit.

BEDIENUNGSANLEITUNG VCN 20 KATHREIN

• Zur Erweiterung aller BK- und GA-Anlagen innerhalb der Wohnung ohne Eingriff in die bestehende Installation
  ● Zum Aufstecken auf vorhandene Antennensteckdosen
  ● Für alle Fernseh- und UKW-Programme
  ● Zusätzlicher Ausgang (F-Connector) zum Anschluß weiterer Antennensteckdosen. (+ 10 dB Verstärkung)

Technische Daten

Frequenzbereich	MHz	47-862
Verstärkung
Ausgang UKW	dB	0
Ausgang TV	dB	0
Ausgang TV/UKW	dB	10
Rauschmaß	dB	10-13
Max. zul. Ausgangspegel 60 dB IMA EN 50083-5	dBμV	104
Max. zul. Betriebspegel für BK (36 TV/24 FM-Kanäle)	dBμV	80
Schirmungsmaß	dB	47-450 MHz >75470-862 MHz >65
Stromversorgung		Steckernetzteil 230 V ~ / 50 Hz 3,8 VANetzkabel 1,8 m lang mit Eurostecker
Zulässige Umgebungstemperatur °C		0 bis 40

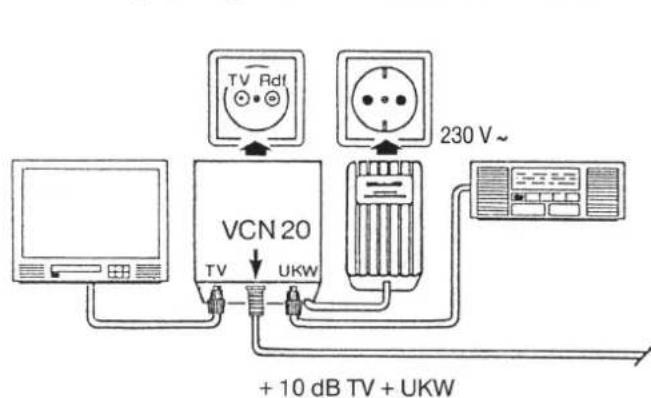

Anwendungsbeispiel
Vorhandene Anlage

Für den einwandfreien 2. (oder 3.) Anschluß empfehlen wir:

für 2. Anschluß: ESD 84

für 2. + 3. Anschluß: ESD 64 + ESD 84

Hinweise zum Zubehör finden Sie in unserem Katalog.

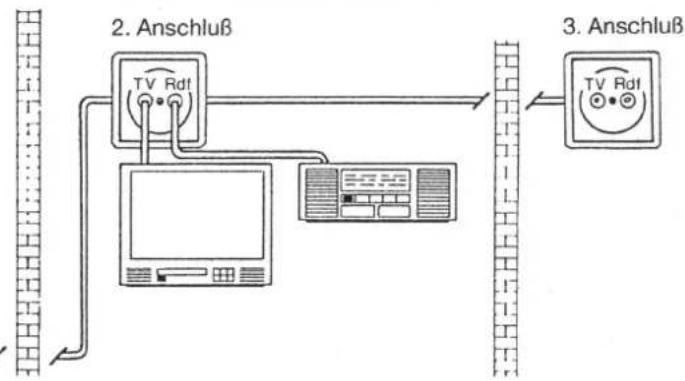

Beispiel einer Anlagenerweiterung

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden.

Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.
