BEDIENUNGSANLEITUNG DAV-TZ630 SONY

Bedienungsanleitung____ DE

Vorsicht – Die Verwendung optischer Instrumente in Verbindung mit diesem Gerät stellt ein Gesundheitsrisiko für die Augen dar.

Stellen Sie das Gerät nicht in einem geschlossenen Bücherregal, einem Einbauschrank u. Ä. auf, wo keine ausreichende Belüftung gegeben ist.

Um Feuergefahr zu vermeiden, decken Sie die Lüftungsöffnungen des Geräts nicht mit Zeitungen, Tischdecken, Vorhängen usw. ab. Stellen Sie auch keine Gegenstände mit offenen Flammen, wie z. B. brennende Kerzen, auf das Gerät. Um Feuergefahr und die Gefahr eines elektrischen Schlags zu verringern, schützen Sie das Gerät vor Tropf- oder Spritzwasser und stellen Sie keine Gefäße mit Flüssigkeiten darin, wie z. B. Vasen, auf das Gerät.

Schützen Sie Akkus und Batterien bzw. Geräte mit eingelegten Akkus und Batterien vor übermäßiger Hitze, wie z. B. direktem Sonnenlicht, Feuer o. Ä. Um Verletzungen zu vermeiden, muss das Gerät gemäß den Montageanweisungen sicher am Boden bzw. an der Wand angebracht werden.

Verwenden Sie das Gerät ausschließlich in Innenräumen.

CLASS 1 LASER PRODUCT LUOKAN 1 LASERLAITE KLASS 1 LASERAPPARAT

Dieses Gerät wurde als Laser-Gerät der Klasse 1 (CLASS 1 LASER) klassifiziert. Der entsprechende Hinweis befindet sich außen an der Rückseite des Geräts.

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet.

Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Entsorgung von gebrauchten Batterien und

Akkus (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Produkte)

Das Symbol auf der Batterie/dem Akku oder der Verpackung weist darauf hin, dass diese nicht als normaler Haushaltsabfall zu behandeln sind. Ein zusätzliches chemisches Symbol Pb (Blei) oder Hg (Quecksilber) unter der durchgestrichenen Mülltonne bedeutet, dass die Batterie/der Akku einen Anteil von mehr als 0,0005% Quecksilber oder 0,004% Blei enthält. Durch Ihren Beitrag zum korrekten Entsorgen dieser Batterien/Akkus schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet.

Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Bei Produkten, die auf Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor Datenverlust eine ständige Verbindung zur eingebauten Batterie benötigen, sollte die Batterie nur durch qualifiziertes Servicepersonal ausgetauscht werden. Um sicherzustellen, dass die Batterie korrekt entsorgt wird, geben Sie das Produkt zwecks Entsorgung an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab. Für alle anderen Batterien entnehmen Sie die Batterie bitte entsprechend dem Kapitel über die sichere Entfernung der Batterie. Geben Sie die Batterie an einer Annahmestelle für das Recycling von Batterien/Akkus ab. Weitere Informationen über das Recycling dieses Produkts oder der Batterie erhalten Sie von

Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Kundenhinweis: Die folgenden Informationen beziehen sich ausschließlich auf Geräte, die in Ländern mit geltendem EU-Recht vertrieben werden.

Der Hersteller dieses Produktes ist Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan. Bevollmächtigter für EMV und Produktsicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Für Kundendienst- oder Garantieangelegenheiten wenden Sie sich bitte an die in Kundendienst- oder Garantiedokumenten genannten Adressen.

Sicherheits- maßnahmen

Stromversorgung

• Das Gerät bleibt auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden, solange das Netzkabel mit der Netzsteckdose verbunden ist.
• Schließen Sie das Gerät an eine leicht zugängliche Netzsteckdose an, da das Gerät mit dem Netzstecker vom Stromnetz getrennt wird. Sollten an dem Gerät irgendwelche Störungen auftreten, ziehen Sie sofort den Netzstecker aus der Netzsteckdose.

Urheberrechte

Dieses Produkt ist mit einer Urheberrechtsschutztechnologie ausgestattet, die durch US-Patente und sonstige Rechte zum Schutz geistigen Eigentums geschützt ist. Der Gebrauch dieser Technologien im Rahmen des Urheberrechtsschutzes muss von Macrovision genehmigt werden und gilt nur für den privaten oder anderen eingeschränkten Gebrauch, es sei denn, es liegt eine spezielle Genehmigung von Macrovision vor. Die Nachentwicklung oder Disassemblierung ist verboten.

Diese Anlage ist mit dem Dolby* Digital- und Dolby Pro Logic (II)-Adaptivmatrix-Surround- Decoder ausgestattet und DTS** Digital Surround System-fähig.

* Hergestellt unter Lizenz von Dolby Laboratories.
Dolby, Pro Logic und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

**Hergestellt unter Lizenz. Die US-Patentnummern lauten: 5.451.942; 5.956.674; 5.974.380; 5.978.762; 6.487.535. Weitere Patente wurden in den USA und weltweit beantragt oder bereits anerkannt. DTS und DTS Digital Surround sind eingetragene Markenzeichen und die DTS-Logos und -Symbole sind Markenzeichen der DTS, Inc. © 1996-2008 DTS, Inc. Alle Rechte vorbehalten.

Diese Anlage ist mit High-Definition Multimedia Interface (HDMI™)-Technologie ausgestattet. HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Markenzeichen bzw. eingetragene Markenzeichen von HDMI Licensing LLC.

Die „DVD-RW“-, „DVD-R“-, „DVD+RW“-, „DVD+R“-, „DVD VIDEO“- und „CD“-Logos sind Markenzeichen.

„BRAVIA“ ist ein Markenzeichen der Sony Corporation.

„PLAYSTATION“ ist ein Markenzeichen der Sony Computer Entertainment Inc.

HINWEIS ZU DIVX VIDEO: DivX® ist ein digitales Videoformat und wurde von DivX, Inc., entwickelt. Diese Anlage ist offiziell als DivX Certified-Gerät zertifiziert und zur Wiedergabe von DivX-Videos geeignet. Unter www.divx.com finden Sie Erläuterungen und Software-Tools zur Konvertierung von Dateien in DivX-Videodateien.

(Außer bei den Modellen für Großbritannien und Nordamerika.)

HINWEIS ZU DIVX VIDEO-ON-DEMAND:

Dieses DivX Certified ^® -Gerät muss für die Wiedergabe von DivX Video-on-Demand-Inhalten (VOD-Inhalten) registriert werden. Zum

Generieren des Registriercodes suchen Sie bitte den Abschnitt zu DivX VOD im

Gerätekonfigurationsmenü.

Rufen Sie www.divx.com/vod auf und geben Sie diesen Code an, um die Registrierung abzuschließen und weitere Informationen über DivX VOD abrufen zu können.

(Außer bei den Modellen für Großbritannien und Nordamerika.)

DivX ^® ist ein eingetragenes Markenzeichen der DivX, Inc., und wird in Lizenz verwendet. (Außer bei den Modellen für Großbritannien und Nordamerika.)

MPEG Layer-3-

Audiocodiertechnologie und Patente lizenziert von Fraunhofer IIS und Thomson.

iPod ist ein Markenzeichen der Apple Inc. und in den USA und anderen Ländern eingetragen. (nur Modelle für Großbritannien)

„Made for iPod“ bedeutet, dass elektronisches Zubehör speziell für den Anschluss an einen iPod konzipiert und vom Entwickler entsprechend der Leistungsstandards von Apple getestet wurde.

(nur Modelle für Großbritannien)

Apple übernimmt keine Garantie für die Funktionsfähigkeit dieses Geräts bzw. die Einhaltung von Sicherheitsstandards. (nur Modelle für Großbritannien)

Hinweis zu MPEG-4 Visual

DIESES PRODUKT WIRD UNTER DER MPEG-4 VISUAL PATENT PORTFOLIO-LIZENZ FÜR DEN PRIVATEN UND NICHT KOMMERZIELLEN GEBRAUCH DURCH DEN BENUTZER LIZENZIERT, UND ZWAR ZUM DECODIEREN VON VIDEODATEN IN ÜBEREINSTIMMUNG MIT DEM MPEG-4 VISUAL- STANDARD („MPEG-4- VIDEOS“), DIE VON EINEM BENUTZER IM PRIVATEN, NICHT KOMMERZIELLEN RAHMEN CODIERT WURDEN UND/ODER VON EINEM VIDEO-ANBIETER STAMMEN, DER ÜBER EINE LIZENZ VON MPEG LA ZUM ANBIETEN VON MPEG-4-VIDEOS VERFÜGT. FÜR EINEN ANDEREN ZWECK WIRD KEINE LIZENZ ERTEILT ODER IMPLIZIT GEWÄHRT. WEITERE INFORMATIONEN, AUCH ZU WERBE-, INTERNEN UND KOMMERZIELLEN ZWECKEN UND LIZENZEN, SIND BEI MPEG LA, LLC, ERHÄLTLICH. SIEHE HTTP:// WWW.MPEGLA.COM

Hinweis zu dieser Bedienungs- anleitung

• Die Anweisungen in dieser Bedienungsanleitung beziehen sich auf die Bedienelemente auf der Fernbedienung. Sie können jedoch auch die Bedienelemente am Gerät verwenden, sofern sie die gleiche oder eine ähnliche Bezeichnung tragen wie die Bedienelemente auf der Fernbedienung.

• Die Optionen im Steuermenü können je nach Gebiet unterschiedlich sein.

- „DVD“ wird als allgemeiner Ausdruck für DVD VIDEO, DVD+RW/DVD+R und DVD-RW/DVD-R verwendet.

- Bei Modellen für Nordamerika werden Daten in Fuß (ft) angegeben.

• Die Standardeinstellung ist unterstrichen.

Inhalt

Sicherheitsmaßnahmen 3

Hinweis zu dieser Bedienungsanleitung ....4

Abspielbare CDs/DVDs bzw. Dateien auf USB-Geräten......6

Lieferumfang....11

Lage und Funktion der Teile und Bedienelemente ....12

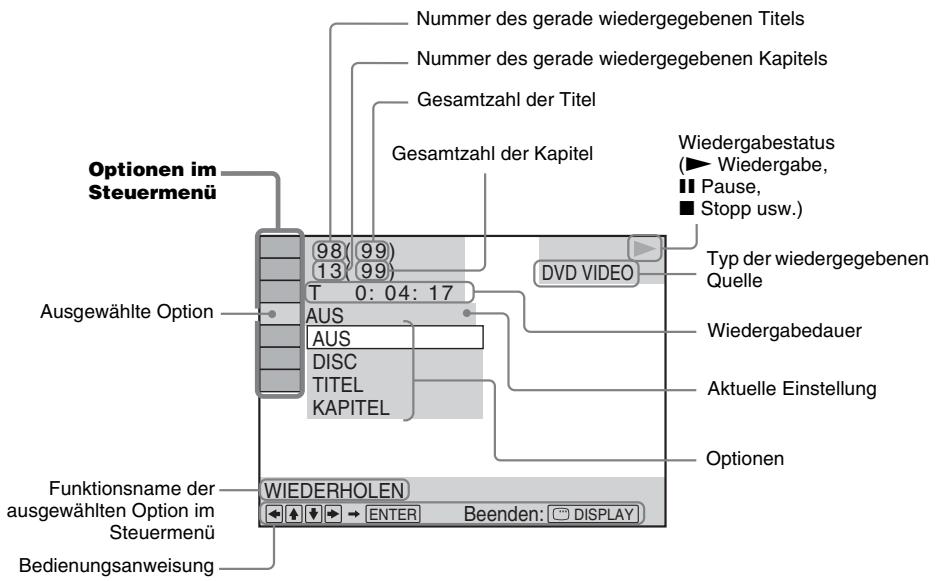

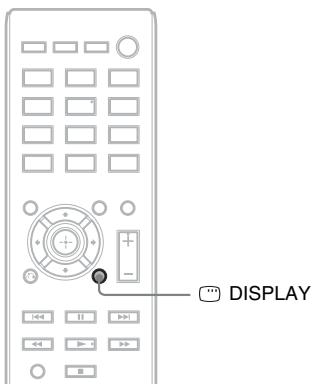

Überblick über das Steuermenü ...... 17

Vorbereitungen

Schritt 1: Installieren der Anlage....21

Schritt 2: Anschließen der Anlage.... 26

Schritt 3: Konfigurieren der Anlage.... 30

Wiedergabe

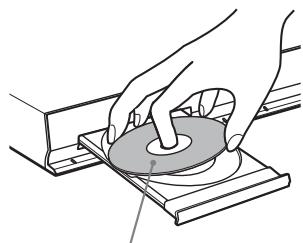

Wiedergeben einer CD/DVD......33

Wiedergeben von Dateien auf einer CD/DVD bzw. einem USB-Gerät ...... 33

Sonstige Wiedergabefunktionen ...... 36

Auswählen des Wiedergabemodus .....40

Anzeigen der Informationen auf einer CD/DVD oder einem USB-Gerät......43

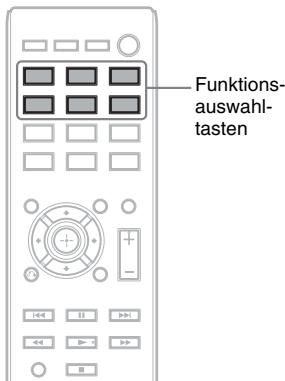

Audio-/Videowiedergabe von einem angeschlossenen Gerät......45

Tuner

Speichern von Radiosendern......47

Radioempfang 47

Klangeffekte

Wiedergeben von Raumklang......49

Auswählen des Klangeffekts......51

Komfortfunktionen

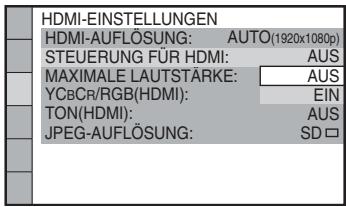

Verwenden der Steuerung für HDMI für „BRAVIA“ Sync ....52

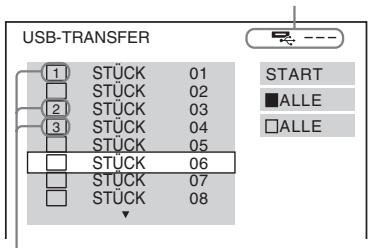

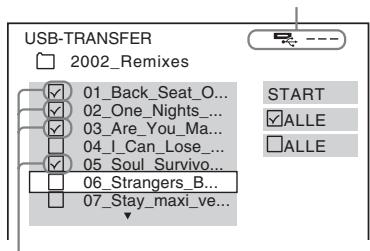

Übertragen von Liedern an ein USB-Gerät ....54

Der Sleep-Timer....57

Korrigieren einer Verzögerung zwischen Bild und Ton....57

Ändern des Eingangspegels des Tons angeschlossener Geräte....58

Einstellungen

Ändern der Helligkeit des Displays an der Vorderseite .... 59

Aktivieren/Deaktivieren des Demomodus .... 59

Erneutes Ausführen der Schnellkonfiguration 59

Automatischer Wechsel der Anlage in den Bereitschaftsmodus .... 59

Weitere Einstellungen.... 60

Weitere Informationen

Sicherheitsmaßnahmen 67

Störungsbehebung 69

Technische Daten 75

Index 80

Abspielbare CDs/DVDs bzw. Dateien auf USB-Geräten

Typ	Logo		Merkmale	Symbol
DVD VIDEO			• DVD VIDEO• DVD-R/DVD-RW im DVD VIDEO-Format oder Videomodus• DVD+R/DVD+RW im DVD VIDEO-Format
VR-Modus (Video Recording)			• DVD-R/DVD-RW im VR-Modus (Video Recording) (außer DVD-R DL)
VIDEO-CD			• VIDEO-CD (Discs der Version 1.1 und 2.0)• Super-VCD• CD-R/CD-RW/CD-ROM im Video-CD-Format oder Super-VCD-Format
Super Audio CD	SUPER AUDIO CD		• Super Audio CD
CD			• Audio-CD• CD-R/CD-RW im Audio-CD-Format
DATA CD	-		• CD-R/CD-RW/CD-ROM im DATA CD-Format, die die folgenden Arten von Dateien enthält und ISO 9660 ^1) Stufe 1/Stufe 2 oder Joliet (erweitertes Format) entspricht.- MP3-Dateien ^2)^3) - JPEG-Bilddateien ^4) - DivX ^5) -/MPEG4 ^6) -Videodateien
DATA DVD	-		• DVD-ROM/DVD-R/DVD-RW/DVD+R/DVD+RW im DATA DVD-Format, die die folgenden Arten von Dateien enthält und UDF (Universal Disk Format) entspricht.- MP3-Dateien ^2)^3) - JPEG-Bilddateien ^4) - DivX ^5) -/MPEG4 ^6) -Videodateien

Typ	Logo	Merkmale	Symbol
USB-Gerät	-	• USB-Gerät, das die folgenden Arten von Dateien enthält.- MP3-Dateien ^2) ^3) oder WMA-/AAC-Dateien ^3) - JPEG-Bilddateien ^4) - DivX ^5) -/MPEG4 ^6) -Videodateien	USB

^1) Ein logisches Format von Dateien und Ordnern auf CD-ROMs, definiert von der ISO (International Organization for Standardization).

^2) MP3 (MPEG1 Audio Layer 3) ist ein von der ISO/MPEG definiertes Standardformat für komprimierte Audiodaten. MP3-Dateien müssen das Format MPEG1 Audio Layer 3 aufweisen.

^3) Dateien mit Urheberrechtsschutztechnologie (Digital Rights Management) können mit der Anlage nicht wiedergegeben werden.

^4) JPEG-Bilddateien müssen dem DCF-Bilddateiformat entsprechen. (DCF „Design rule for Camera File system“: Von der Japan Electronics and Information Technology Industries Association (JEITA) festgelegte Bildstandards für digitale Kameras.)

^5) Außer bei den Modellen für Großbritannien und Nordamerika.

^6) Außer bei den Modellen für Nordamerika.

Hinweise zu Audio-CDs

Dieses Produkt ist auf die Wiedergabe von CDs ausgelegt, die dem CD-Standard (Compact Disc) entsprechen.

DualDiscs und manche Musik-CDs mit Urheberrechtsschutzcodierung entsprechen nicht dem CD-Standard (Compact Disc). Sie sind daher mit diesem Produkt möglicherweise nicht kompatibel.

Beispiele für CDs/DVDs, die mit dieser Anlage nicht wiedergegeben werden können

Mit dieser Anlage können folgende CDs/DVDs nicht wiedergegeben werden:

• CD-ROM/CD-R/CD-RW in anderen als den auf Seite 6 aufgeführten Aufnahmeformaten
  • CD-ROM im PHOTO-CD-Aufnahmeformat
• Datenbereiche auf CD-Extra
• CD Graphics-Discs
• DVD-Audio
• DATA CD/DATA DVD, die keine MP3-Dateien, JPEG-Bilddateien, DivX-Videodateien* bzw. MPEG4-Videodateien** enthält
• DATA CD/DATA DVD, die im Packet Write-Format erstellt wurde
• DVD-RAM
• Blu-ray Disc
  * Außer bei den Modellen für Großbritannien und Nordamerika.
  **Außer bei den Modellen für Nordamerika.

Mit dieser Anlage können außerdem folgende CDs/DVDs nicht wiedergegeben werden:

• DVD VIDEO mit einem anderen Regionalcode (Seite 8)
- CDs/DVDs mit einer nicht dem Standard entsprechenden Form (z. B. karten- oder herzförmige CDs/DVDs)
• CDs/DVDs mit aufgeklebtem Papier oder Aufklebern
- CDs/DVDs mit Klebstoffrückständen von Klebeband oder Aufklebern

Beachten Sie, dass manche CD-Rs/CD-RWs/DVD-Rs/DVD-RWs/DVD+Rs/DVD+RWs auf dieser Anlage aufgrund der Aufnahmequalität und des physischen Zustands der CD/DVD bzw. der Merkmale des Aufnahmegeräts und der Authoring-Software nicht wiedergegeben werden können.

CDs/DVDs, die nicht korrekt abgeschlossen wurden, können nicht wiedergegeben werden. Weitere Informationen dazu finden Sie in der Bedienungsanleitung zu dem Aufnahmegerät.

Beachten Sie, dass manche Wiedergabefunktionen bei bestimmten DVD+RWs/DVD+Rs

möglicherweise nicht funktionieren, auch wenn diese richtig abgeschlossen wurden. Spielen Sie die DVD in einem solchen Fall im normalen Wiedergabemodus ab. Auch manche DATA CDs/DATA DVDs im Packet Write-Format können nicht wiedergegeben werden.

Hinweise zu Multisession-CDs

• Diese Anlage kann Multisession-CDs wiedergeben, sofern eine MP3-Datei in der ersten Sitzung enthalten ist. Auch weitere MP3-Dateien, die in späteren Sitzungen aufgenommen wurden, können in diesem Fall wiedergegeben werden.
• Diese Anlage kann Multisession-CDs wiedergeben, wenn eine JPEG-Bilddatei in der ersten Sitzung enthalten ist. Auch weitere JPEG-Bilddateien, die in späteren Sitzungen aufgenommen wurden, können in diesem Fall wiedergegeben werden.
• Wenn MP3-Dateien und JPEG-Bilddateien im Musik-CD-Format bzw. Video-CD-Format in der ersten Sitzung aufgezeichnet sind, wird nur die erste Sitzung wiedergegeben.

Regionalcode

Die Anlage hat einen aufgedruckten Regionalcode auf der Rückseite und gibt nur DVDs wieder, die mit demselben Regionalcode versehen sind.

DVD VIDEOs mit der Markierung 📄 können mit dieser Anlage ebenfalls abgespielt werden.

Wenn Sie versuchen, eine andere VIDEO wiederzugeben, erscheint die Meldung [Wiedergabe dieser DVD nicht möglich, wegen falschem Regionalcode.] auf dem Fernsehschirm. Einige DVD VIDEOS sind möglicherweise nicht mit einem Regionalcode gekennzeichnet, können aber trotzdem nicht auf allen Playern wiedergegeben werden.

Hinweise zur Wiedergabe einer DVD oder VIDEO-CD

Einige Wiedergabefunktionen von DVDs und VIDEO-CDs können von den Software-Herstellern absichtlich eingeschränkt werden. Diese Anlage gibt DVDs und VIDEO-CDs so wieder, wie es von den Software-Herstellern vorgesehen ist. Deshalb stehen möglicherweise einige

Wiedergabefunktionen nicht zur Verfügung. Lesen Sie dazu unbedingt auch die Bedienungsanleitung zu der betreffenden DVD oder VIDEO-CD.

Hinweise zu abspielbaren Dateien

• Die Anlage kann bis zu 200 Ordner erkennen, wobei auch Alben (Ordner), die keine Audiodateien, JPEG-Bilddateien oder Videodateien ^1) enthalten, gezählt werden. Wenn sich auf einer DATA CD/DATA DVD oder einem USB-Gerät über 200 Ordner oder über 150 Dateien in einem Ordner befinden, hängt es von der Ordnerkonfiguration ab, welche Ordner/Dateien die Anlage erkennt.
• Folgende Dateien lassen sich mit der Anlage wiedergeben:

Datei	Erweiterung des Dateinamens
MP3-Datei	„mp3“
WMA-Datei2)	„wma“
AAC-Datei2)	„m4a“
JPEG-Bilddatei	„jpg“ oder „jpeg“
DivX-Videodatei3)	„avi“ oder „divx“
MPEG4-Videodatei1)	„mp4“ oder „m4v“

Die Anlage versucht, alle Daten mit den obigen Erweiterungen wiederzugeben, auch wenn sie nicht das MP3-/WMA-/AAC-/JPEG-/DivX ^3) -/MPEG4 ^1) -Format aufweisen. Bei der Wiedergabe solcher Daten werden möglicherweise laute Störgeräusche erzeugt, die Schäden am Lautsprechersystem hervorrufen können.

- In folgenden Fällen kann es länger dauern, bis die Wiedergabe beginnt:

– Eine DATA CD/DATA DVD bzw. ein USB-Gerät weist eine komplizierte Datei-/Ordnerstruktur auf.
- Es wurden soeben Audiodateien, JPEG-Bilddateien oder Videodateien ^1) in einem anderen Ordner wiedergegeben.

• Je nach Dateiformat kann der Inhalt einiger DATA CDs/DATA DVDs/USB-Geräte mit der Anlage nicht wiedergegeben werden.
• Mit dieser Anlage können Sie maximal 8 Unterordner wiedergeben lassen.
• Manche Audiodateien, JPEG-Bilddateien oder Videodateien ^1) können je nach Dateityp mit dieser Anlage nicht wiedergegeben werden.
• Dateien, die mit einem Gerät wie einem Computer aufgenommen wurden, werden möglicherweise nicht in der Reihenfolge wiedergegeben, in der sie aufgenommen wurden.
• Ordner, die keine Audiodateien, JPEG-Bilddateien oder Videodateien ^1) enthalten, werden übersprungen.
• Die Kompatibilität mit allen MP3-/WMA-/AAC-Codier-/Schreibsoftwareprogrammen, Aufnahmegeräten und Aufnahmemedien kann nicht gewährleistet werden.
• Die Kompatibilität mit allen MPEG4-Videocodier-/Schreibsoftwareprogrammen, Aufnahmegeräten und Aufnahmemedien kann nicht gewährleistet werden. ^1)
• Die Wiedergabereihenfolge wird je nach der Software, mit der die Audiodateien, JPEG-Bilddateien oder Videodateien ^1) erstellt wurden, unter Umständen nicht eingehalten. Dasselbe gilt, wenn mehr als 200 Ordner und 150 Dateien pro Ordner aufgezeichnet sind.

^1) Außer bei den Modellen für Nordamerika.

^2) Nur USB-Gerät.

^3) Außer bei den Modellen für Großbritannien und Nordamerika.

Hinweis zu DivX-Videodateien

(Außer bei den Modellen für Großbritannien und Nordamerika)

• DivX® ist eine von DivX, Inc., entwickelte Videodatei-Komprimierungstechnik. Bei diesem Produkt handelt es sich um ein offizielles DivX® Certified-Produkt.
• Sie können DATA CDs/DATA DVDs/USB-Geräte wiedergeben, die Videodateien im DivX®-Format enthalten.

Hinweis

• Die Anlage kann eine DivX-Videodatei unter Umständen nicht wiedergeben, wenn diese aus zwei oder mehr DivX-Videodateien zusammengestellt wurde.
- DivX-Videodateien mit einer Größe von mehr als 720 (Breite) × 576 (Höhe) bzw. 4 GB können mit dieser Anlage nicht wiedergegeben werden.
- Bei bestimmten DivX-Videodateien setzt der Ton möglicherweise aus oder ist nicht mit dem Bild auf dem Fernsehschirm synchron.
• Die Anlage kann bestimmte DivX-Videodateien mit einer Spieldauer von mehr als 3 Stunden nicht wiedergeben.
- Wenn bei bestimmten DivX-Videodateien das Bild stoppt oder undeutlich ist, empfiehlt es sich, eine Datei mit einer niedrigeren Datenrate zu erstellen. Bei verrauschtem Ton empfiehlt sich MP3 als Audioformat.
- Wegen der für DivX-Videodateien verwendeten Komprimierungstechnologie kann es nach dem Drücken von eine Weile dauern, bis das Bild erscheint.

Hinweise zu USB-Geräten

• Diese Anlage unterstützt Geräte der Massenspeicherklasse (Mass Storage Class, MSC).
• Der Betrieb dieser Anlage mit allen USB-Geräten bzw. Speichermedien kann nicht garantiert werden.
• Für USB-Geräte stehen eine Reihe komplexer Funktionen zur Verfügung, aber wenn Sie ein USB-Gerät an diese Anlage anschließen, können nur Musik, Fotos und Videos abgespielt werden. Einzelheiten dazu finden Sie in der Bedienungsanleitung zum USB-Gerät.
• Wenn ein USB-Gerät angeschlossen wird, liest die Anlage alle Dateien auf dem USB-Gerät. Wenn sich auf dem USB-Gerät viele Ordner oder Dateien befinden, kann es lange dauern, bis alle Daten auf dem USB-Gerät gelesen sind.
• Verbinden Sie die Anlage und das USB-Gerät nicht über einen USB-Hub.
• Bei einigen angeschlossenen USB-Geräten kann es eine Verzögerung geben, bevor eine Funktion von der Anlage ausgeführt wird.
• Die Wiedergabereihenfolge der Anlage kann sich von der Wiedergabereihenfolge des angeschlossenen USB-Geräts unterscheiden.
• Schalten Sie die Anlage immer aus, bevor Sie das USB-Gerät davon trennen. Andernfalls können die Daten auf dem USB-Gerät beschädigt werden.
• Stellen Sie vor der Verwendung eines USB-Geräts sicher, dass sich keine Viren auf dem USB-Gerät befinden.

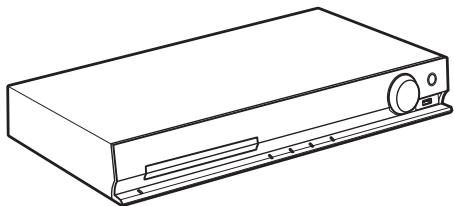

Lieferumfang

Hauptgerät

- Lautsprecherkabel (1 Satz) Beim DAV-TZ230 (rot/weiß/grün/grau/blau) Beim DAV-TZ630 (grün/grau/blau)

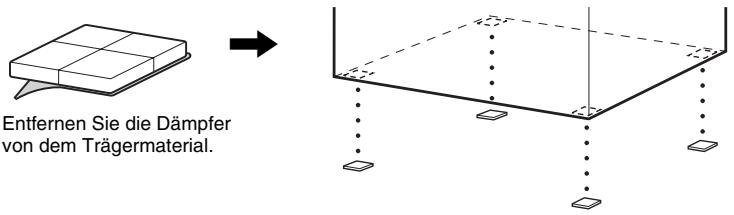

• Dämpfer (1 Satz)

- Lautsprechermontageteile für die hohen Lautsprecher Beim DAV-TZ630

(2)

(6)

Zubehörteile

- Fernbedienung (1)

• UKW-Wurfantenne (1)

• Bedienungsanleitung
• Schnellkonfigurationsanleitung
  • Montageanleitung für Lautsprecher (nur DAV-TZ630)

• R6-Batterien der Größe AA (2)

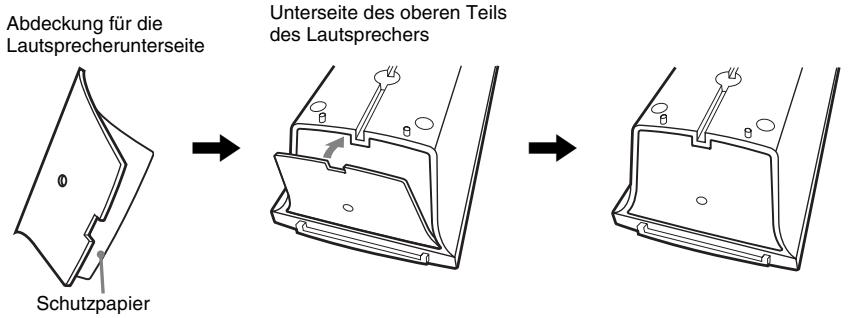

- Abdeckungen für die Lautsprecherunterseite (2) (nur DAV-TZ630)

Lage und Funktion der Teile und Bedienelemente

Weitere Informationen finden Sie auf den in Klammern angegebenen Seiten.

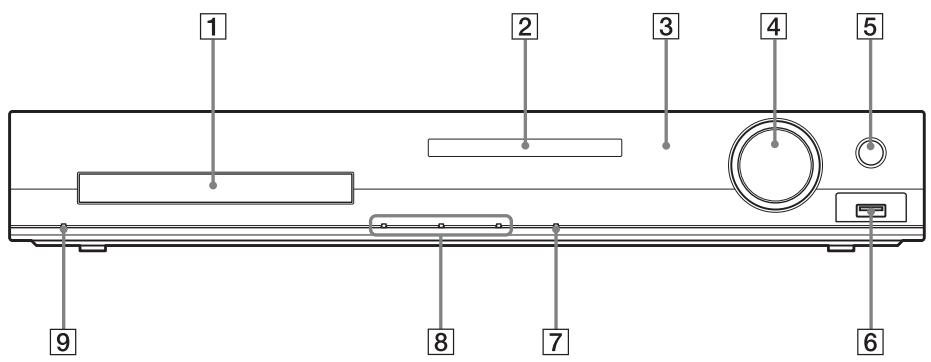

Vorderseite

1 2 3 4 5 6 7 8 9

1 CD/DVD-Lade

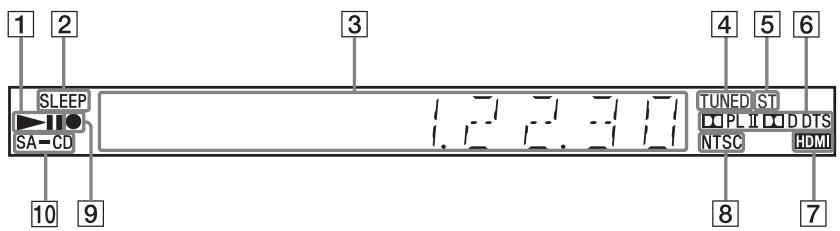

2 Display an der Vorderseite (Seite 13)
3 R (Fernbedienungssensor)

Empfängt das Signal von der

Fernbedienung. Richten Sie die

Fernbedienung auf diese Stelle.

4 Regler MASTER VOLUME

Einstellen der Lautstärke der Anlage.

5 REC TO USB (Seite 54)

Übertragen von Stücken/MP3-Dateien auf ein USB-Gerät.

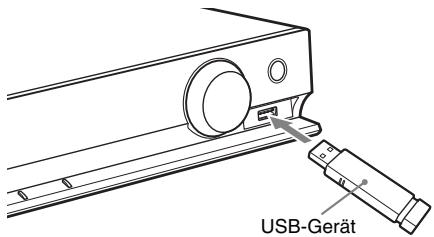

6 Anschluss ⇌ (USB) (Seite 33)

Zum Anschließen eines USB-Geräts oder iPod*.

* Nur Modelle für Großbritannien.

7 FUNCTION

Auswählen der Quelle für die Wiedergabe.

8 Funktionstasten für die Wiedergabe

▲ (Öffnen/Schließen)

Öffnen bzw. Schließen der CD/DVD-Lade.

▶ (Wiedergabe)

Starten oder Fortsetzen der Wiedergabe.

■ (Stopp)

Stoppen der Wiedergabe und Speichern der entsprechenden Stelle (Stelle für die Wiedergabefortsetzung).

9 I/ ^1 (Ein/Bereitschaft)

Einschalten des Geräts bzw. Umschalten in den Bereitschaftsmodus.

Display an der Vorderseite

1 2 3 4 5 6 SLEEP TAUNED ST SA-CD PLD DTS NTSC HDMI 10 9 8 7

1 Anzeige für den Wiedergabestatus
2 Anzeige SLEEP

Blinkt, wenn der Sleep-Timer eingestellt ist.

3 Display für den Status der Anlage
4 Anzeige TUNED (nur Radio)

Leuchtet, wenn ein Sender empfangen wird.

5 Anzeige ST (nur Radio)

Leuchtet, wenn Stereoton empfangen wird.

6 Anzeige für das Raumklangformat

7 Anzeige HDMI

Leuchtet, wenn zwischen einem Fernsehgerät und diesem Gerät ein Signal über HDMI übertragen wird.

8 Anzeige NTSC

Leuchtet, wenn eine NTSC-CD/DVD eingelegt ist.

9 USB-Übertragungsanzeige

Leuchtet während der USB-Übertragung.

10 Anzeige SA-CD

Leuchtet, wenn eine Super Audio CD/CD eingelegt ist.

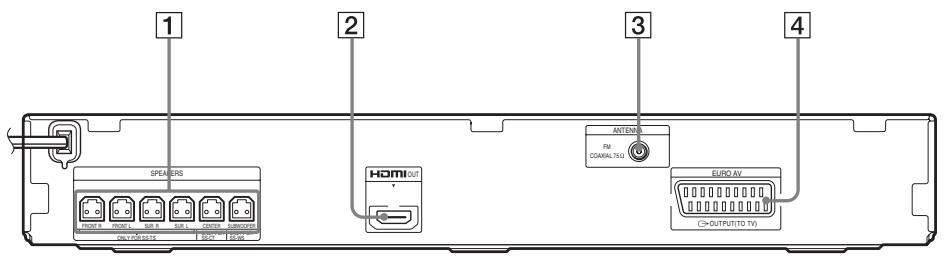

Rückseite

1 2 3 4 SPEASORS HDMI OUT ANTenna FM COSKEL750 HDMI EURO NV OUTPUT(TO TV)

1 Buchsen SPEAKERS (Seite 26)
2 Buchse HDMI OUT (Seite 27)
③ Buchse ANTENNA (COAXIAL 75Ω FM) (Seite 28)
4 Buchse EURO AV ➔ OUTPUT (TO TV) (Seite 27)

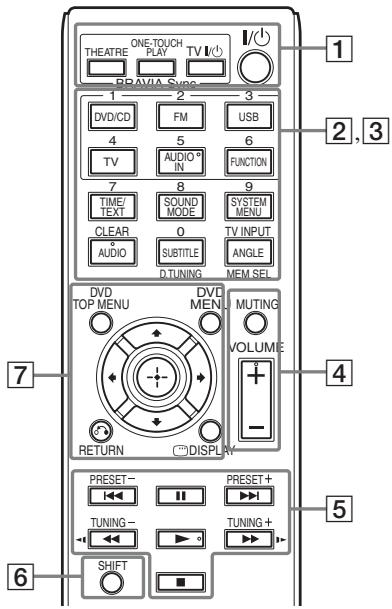

Fernbedienung

THEATRE ONE-TOUCH PLAY TV I RPAVIA SWEER 1 2 3 DVD/CD FM USB 4 5 6 TV AUDIO° IN FUNCTION 7 8 9 TIME/ TEXT SOUND MODE SYSTEM MENU CLEAR 0 TV INPUT S AUDIO SUBTITLE ANGLE D TUNING MEM SEL DVD TOP MENU DVD MENI MUTING VOLUME RETURN DISPLAY PRESET- TUNING- SHIFT PRESET+ TUNING+ 1 2,3 4 5 6

Auf den Tasten 5/AUDIO IN, VOLUME +, AUDIO und ▶ befindet sich ein fühlbarer Punkt. Verwenden Sie den fühlbaren Punkt als Anhaltspunkt beim Bedienen der Fernbedienung.

1 THEATRE (Seite 52)

Automatisches Umschalten in den optimalen Videomodus für Kinofilme.

ONE-TOUCH PLAY (Seite 52)

Aktivieren der One-Touch-Wiedergabe.

TV I/ ^1 (Ein/Bereitschaft)\*

Einschalten des Fernsehgeräts bzw. Umschalten in den Bereitschaftsmodus.

I/⏻ (Ein/Bereitschaft) (Seite 30)

Einschalten der Anlage bzw. Umschalten in den Bereitschaftsmodus.

2 Tasten mit schwarzer/weißer Beschriftung

Funktionsauswahltasten (Seite 33, 45, 47)

Auswählen der Quelle für die Wiedergabe. Wenn Sie bei ausgeschalteter Anlage eine Funktionsauswahltaste drücken, schaltet sich die Anlage automatisch ein.

DVD/CD

FM

USB

TV

AUDIO IN

Diese Taste hat keine Funktion.

FUNCTION

Zyklisches Auswählen der Funktionen.

TIME/TEXT (Seite 43)

Wechseln der Informationen im Display an der Vorderseite.

SOUND MODE (Seite 51)

Auswählen des Klangmodus.

SYSTEM MENU (Seite 47, 49, 57, 59)

Aufrufen des Systemmenüs.

AUDIO (Seite 38)

Auswählen des Audioformats/der Tonspur.

SUBTITLE (Seite 38)

Auswählen der Untertitelsprache, wenn auf einer DVD VIDEO Untertitel in mehreren Sprachen aufgezeichnet sind.

ANGLE (Seite 37)

Wechseln zu anderen Blickwinkeln, wenn auf einer DVD VIDEO mehrere Blickwinkel für eine Szene aufgezeichnet sind.

D.TUNING (Seite 47)

Auswählen von Radiofrequenzen.

MEM SEL (Seite 33, 54)

Auswählen der Speichernnummer des USB-Geräts für die Wiedergabe oder Übertragung.

3 Tasten mit pinkfarbener Beschriftung (Die folgenden Tasten können Sie verwenden, wenn Sie SHIFT (6) gedrückt halten.)

Zahlentasten (Seite 37, 47)

Eingeben von Titel-/Kapitelnummern, Radiofrequenzen usw.

CLEAR (Seite 36, 40, 57)

Löschen der Eingabe im Eingabefeld.

TV INPUT\*

Wechseln der Eingangsquelle des Fernsehgeräts.

4 MUTING

Vorübergehendes Stummschalten des Tons.

VOLUME +/- (Seite 33)

Einstellen der Lautstärke.

5 Funktionstasten für die Wiedergabe

Siehe „Sonstige Wiedergabefunktionen“ (Seite 36).

I◄◄/►►I (Zurück/Weiter)

◀◀/▶▶ (Zurückschalten/Weiterschalten)

◀/▶ (Zeitlupe)

(Wiedergabe)

II (Pause)

■ (Stopp)

Radiofunktionstasten

Siehe „Radioempfang“ (Seite 47).

PRESET +/-

TUNING +/-

6 SHIFT

Halten Sie diese Taste gedrückt, wenn Sie die Tasten mit pinkfarbener Beschriftung (3) verwenden wollen.

7 DVD TOP MENU (Seite 38)

Öffnen bzw. Schließen des Hauptmenüs einer DVD.

DVD MENU (Seite 38)

Öffnen bzw. Schließen des Menüs einer DVD.

←/↑/↓/→

Verschieben der Hervorhebung zu einer angezeigten Option.

⊕ (ENTER)

Bestätigen der ausgewählten Option.

RETURN (Seite 34)

Zurückschalten zur vorherigen Anzeige.

Anzeigen der Wiedergabeinformationen auf dem Fernsehschirm.

* Funktioniert nur bei Fernsehgeräten von Sony. Bei manchen Fernsehgeräten können möglicherweise nicht alle Tasten verwendet werden.

So legen Sie die Batterien ein

Legen Sie zwei R6-Batterien der Größe AA (mitgeliefert) in das Batteriefach der Fernbedienung ein. Achten Sie dabei auf richtige Polarität: Plus- und Minus-Pol der Batterien müssen den Markierungen ⊕ und ⊖ im Batteriefach entsprechen.

• Setzen Sie die Fernbedienung weder großer Hitze noch Feuchtigkeit aus.
• Verwenden Sie nicht eine neue Batterie zusammen mit einer alten.
• Lassen Sie keine Fremdkörper in das Gehäuse der Fernbedienung fallen. Achten Sie besonders beim Austauschen der Batterien darauf.
• Wenn Sie die Fernbedienung längere Zeit nicht benutzen möchten, nehmen Sie die Batterien heraus, damit nicht durch auslaufende oder korrodierte Batterien Schäden entstehen.

Überblick über das Steuermenü

Über das Steuermenü können Sie eine Funktion auswählen und zugehörige Informationen anzeigen.

DISPLAY

Drücken Sie bei der Funktion „DVD/CD“ oder „USB“ die Taste 📄 DISPLAY.

Mit jedem Tastendruck auf 📄 DISPLAY wechselt das Steuermenü folgendermaßen:

① → ② → ③ → ① → ...

① Steuermenü 1
② Steuermenü 2 (erscheint, wenn verfügbar)
③ Steuermenü aus

Steuermenü

Beispiel: Steuermenü 1 beim Abspielen einer DVD VIDEO.

Nummer des gerade wiedergegebenen Titels Nummer des gerade wiedergegebenen Kapitels Gesamtzahl der Titel Gesamtzahl der Kapitel Optionen im Steuernenü 98(99) 13(99) T 0:04:17 Ausgewählte Option AUS AUS DISC TITEL KAPITEL Funktionsname der ausgewählten Option im Steuernenü Bedienungsanweisung WIEDERHOLEN ENTER Beenden: DISPLAY DVD VIDEO Typ der wiedergegebenen Quelle Wiedergabedauer Aktuelle Einstellung Optionen Wiedergabestatus (► Wiedergabe, ■ Pause, ■ Stopp usw.)

Liste der Optionen im Steuermenü

Die Steuermenüs 1 und 2 enthalten je nach Quelle unterschiedliche Optionen. Nähere Erläuterungen finden Sie auf den in der Tabelle unten in Klammern angegebenen Seiten.

^1) Diese Optionen werden bei der Wiedergabe einer DATA CD/DATA DVD bzw. eines USB-Geräts mit Videodateien nicht angezeigt.
^2) Nur USB-Gerät.
^3) Nur DATA CD/DATA DVD.

Option	Name der Option, Funktion, entsprechende Quelle
	[TITEL] (Seite 37)/[SZENE] (Seite 37)/[STÜCK] (Seite 37)Sie können den Titel, die Szene oder das Stück für die Wiedergabe auswählen. DVD-V DVD-VR VIDEO CD
	[KAPITEL] (Seite 37)/[INDEX] (Seite 37)Sie können das Kapitel oder die Indexnummer für die Wiedergabe auswählen. DVD-V DVD-VR VIDEO CD
	[INDEX] (Seite 37)Sie können den Index anzeigen lassen und die Indexnummer für die Wiedergabe auswählen. Super Audio CD
	[STÜCK] (Seite 37)Sie können das Stück für die Wiedergabe auswählen. Super Audio CD CD DATA CD DATA DVD USB
	[ORIGINAL/PLAY LIST] (Seite 39)Sie können die Art der Titel (DVD-RW/DVD-R) für die Wiedergabe auswählen: original aufgezeichnete ([ORIGINAL]) oder bearbeitete Titel ([PLAY LIST]). DVD-VR
	[ZEIT] (Seite 37)Sie können die verstrichene Wiedergabedauer und die Restspieldauer anzeigen lassen.Sie können die Wiedergabe an einem bestimmten Punkt starten, indem Sie den Zeitcode eingeben (nur DVD VIDEO/DVD-VR).DVD-V DVD-VR VIDEO CD Super Audio CD CD DATA CD DATA DVD USB
	[MULTI/2CH] (Seite 39)Sie können bei Super Audio CDs den Wiedergabereich auswählen, sofern mehrere vorhanden sind. Audio CD
	[SUPER AUDIO CD-/CD-SCHICHT] (Seite 39)Sie können bei Super Audio CDs die Wiedergabeschicht auswählen, sofern mehrere vorhanden sind. Audio CD

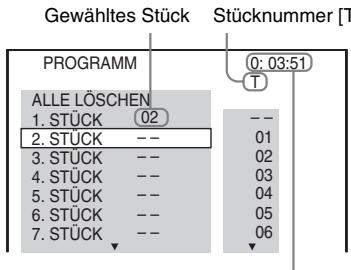

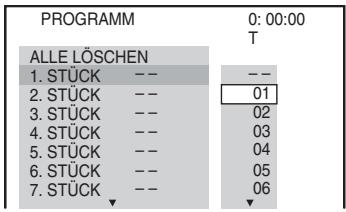

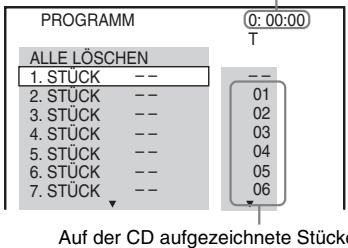

	[PROGRAMM] (Seite 40)Sie können Stücke auswählen, um sie in der gewünschten Reihenfolge abzuspielen. CD
	[ZUFALL] (Seite 41)Sie können Stücke/Dateien in zufälliger Reihenfolge wiedergeben lassen. CD Audio CD DATA CD DATA DVD USB
	[WIEDERHOLEN] (Seite 41)Sie können die gesamte CD/DVD bzw. das gesamte USB-Gerät (alle Titel/alle Stücke/alle Ordner/alle Dateien) bzw. einen Titel/ein Kapitel/ein Stück/einen Ordner/eine Datei wiederholt wiedergeben lassen. DVD-V DVD-VR VIDEO CD Super Audio CD CD DATA CD DATA DVD USB
	[A/V SYNC] (Seite 57)Sie können die Verzögerung zwischen Bild und Ton korrigieren. -V DVD-VR VIDEO CD DATA CD DATA DVD USB
	[DISC-MENÜ] (Seite 38)Sie können das Menü der DVD anzeigen. -V
	[SUCHEN] (Seite 34)Sie können die Liste der Ordner/JPEG-Bilddateien anzeigen. CD DATA DVD USB
	[EINSTELLUNGEN] (Seite 60)[BENUTZERDEFINIERT]Hier können Sie zusätzlich zur Schnellkonfiguration verschiedene andere Einstellungen vornehmen.[SCHNELLKONFIG.] (Seite 30)Sie können die Grundkonfiguration der Anlage vornehmen. Per Schnellkonfiguration können Sie die Sprache für Menüs/Anzeigen auf dem Bildschirm wählen und die Anlage an das Bildseitenverhältnis des Fernsehgeräts anpassen. DVD-V DVD-VR VIDEO CD Super Audio CD CD DATA CD DATA DVD USB
	[ORDNER] (Seite 37)Sie können den Ordner für die Wiedergabe auswählen. CD DATA DVD USB
	[DATEI] (Seite 37)Sie können die JPEG-Bilddatei oder Videodatei für die Wiedergabe auswählen. CD DATA DVD USB
1)	[DATUM] (Seite 45)Sie können das Datum, an dem ein Bild mit einer Digitalkamera aufgenommen wurde, anzeigen lassen. CD DATA DVD USB
1)	[ANZEIGEDAUER] (Seite 42)Sie können die Anzeigedauer der einzelnen Bilder auf dem Fernsehschirm bei Bildpräsentationen auswählen. CD DATA DVD USB
1)	[EFFEKT] (Seite 42)Sie können die Effekte für Bildübergänge bei einer Bildpräsentation auswählen.DATA CD DATA DVD USB
	[MEDIEN] (Seite 35)Sie können die Wiedergabepriorität der verschiedenen Medientypen (MP3-/AAC ^2 )-WMA ^2 )-Datei, JPEG-Bilddatei, Videodatei oder MP3- und JPEG-Bilddateien ^3 ) auswählen und so festlegen, welche Daten auf einer DATA CD/DATA DVD bzw. einem USB-Gerät wiedergegeben werden sollen.DATA CD DATA DVD USB
	[USB-TRANSFER] (Seite 54)Sie können Stücke von einer Audio-CD oder MP3-Dateien von einer DATA CD/DATA DVD an ein USB-Gerät übertragen.USB

Tipp

- Das Steuermenüsymbol leuchtet gelb → , wenn Sie eine Option außer [AUS] auswählen (nur [PROGRAMM], [ZUFALL], [WIEDERHOLEN] und [A/V SYNC]). Die Anzeige [ORIGINAL/PLAY LIST] leuchtet gelb, wenn Sie [PLAY LIST] (Standardeinstellung) wählen. Die Anzeige [MULTI/2CH] leuchtet gelb, wenn Sie den Mehrkanal-Wiedergabebereich einer Super Audio CD auswählen.

Schritt 1: Installieren der Anlage

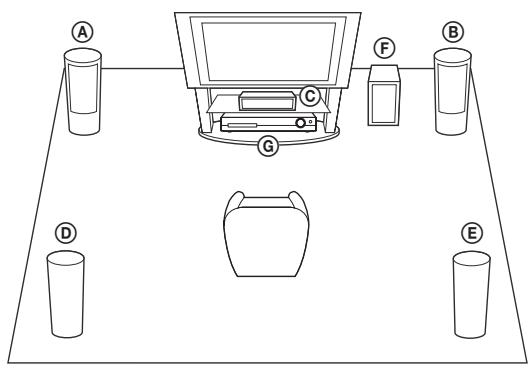

Anordnen der Anlage

Ordnen Sie die einzelnen Komponenten der Anlage wie in der Abbildung unten gezeigt an.

Ⓐ Vorderer Lautsprecher (L (links))
⑧ Vorderer Lautsprecher (R (rechts))
© Mittlerer Lautsprecher
⑭ Raumklanglautsprecher (L (links))
⑤ Raumklanglautsprecher (R (rechts))
⑤ Tiefsttonlautsprecher
© Gerät

So befestigen Sie die Dämpfer am Tiefsttonlautsprecher

Entfernen Sie die Dämpfer von dem Trägermaterial.

Hinweis

- Seien Sie vorsichtig, wenn Sie die Lautsprecher und/oder Lautsprecherständer mit daran montierten Lautsprechern auf einen besonders behandelten Fußboden (gewachst, geölt, poliert usw.) stellen, da es zu Flecken oder Verfärbungen kommen kann.

Aufstellen der Lautsprecher

(nur DAV-TZ630)

Erläuterungen zur Montage der Lautsprecher finden Sie in der „Montageanleitung für Lautsprecher“ (Ergänzung).

Montieren der Lautsprecher an der Wand

Vorsicht

• Wenden Sie sich mit Fragen bezüglich des Wandmaterials oder geeigneter Schrauben an einen Fachmann.
• Verwenden Sie Schrauben, die für das Material der Wand und die Wandstärke geeignet sind. Da Wände aus Gipskarton nicht sehr stabil sind, drehen Sie die Schrauben in einen Holzträger. Montieren Sie die Lautsprecher an einer senkrechten und ebenen Wand, die ausreichend verstärkt ist.
• Sony kann nicht für Unfälle oder Schäden verantwortlich gemacht werden, die durch unsachgemäße Montage, unzureichende Wandstärke, schlechte Schraubenverankerung, Naturkatastrophen u. dgl. entstehen.

Vor der Montage hoher Lautsprecher an der Wand (nur DAV-TZ630)

Hohe Lautsprecher müssen ohne den unteren Teil an der Wand montiert werden. Nehmen Sie daher den unteren Teil von hohen Lautsprechern ab, bevor Sie diese an der Wand montieren.

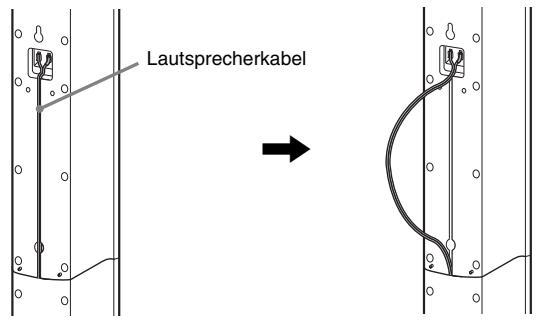

1 Ziehen Sie das Lautsprecherkabel aus der Kerbe an der Rückseite des Lautsprechers.

Lautsprecherkabel

Rückseite des Lautsprechers

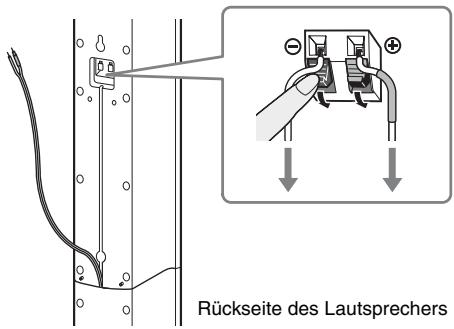

2 Trennen Sie die Lautsprecherkabel vom Lautsprecher.

Rückseite des Lautsprechers

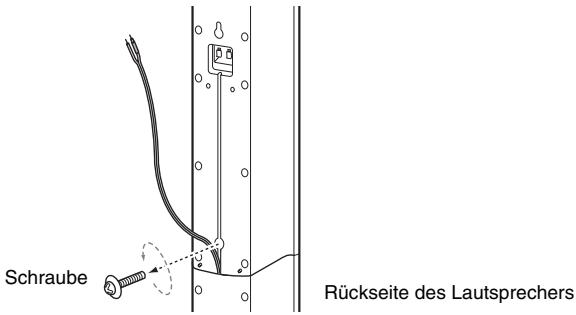

3 Entfernen Sie die Schraube (werkseitig befestigt) an der Rückseite des Lautsprechers.

Schraube Rückseite des Lautsprechers

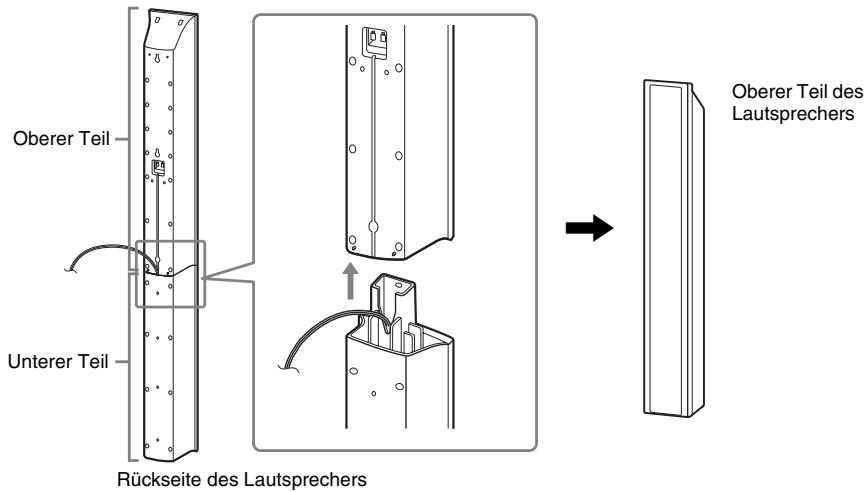

4 Heben Sie den oberen Teil des Lautsprechers an.

Oberer Teil Unterer Teil Rückseite des Lautsprechers Oberer Teil des Lautsprechers

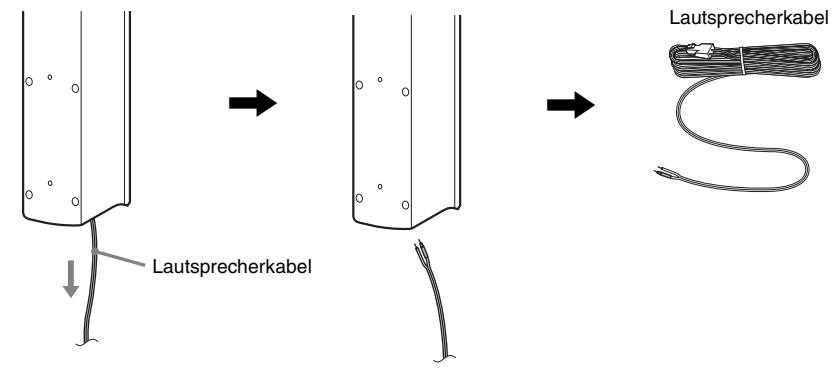

5 Ziehen Sie das Lautsprecherkabel von der Unterseite her aus dem unteren Teil des Lautsprechers heraus.

Das herausgezogene Lautsprecherkabel benötigen Sie beim Montieren des Lautsprechers an der Wand.

Unterer Teil des Lautsprechers

Lautsprecherkabel Lautsprecherkabel

6 Entfernen Sie das Schutzpapier von der Abdeckung für die Lautsprecherunterseite und bringen Sie dann die Abdeckung für die Lautsprecherunterseite unten am oberen Teil des Lautsprechers an.

Abdeckung für die Lautsprecherunterseite Schutzpapier Unterseite des oberen Teils des Lautsprechers

Hinweis

- Wenn Sie das Schutzpapier entfernen, ziehen Sie es an dem durch die Kerbe in der Abdeckung für die Lautsprecherunterseite freiliegenden Bereich ab.

So hängen Sie einen Lautsprecher an die Wand

1 Schließen Sie das Lautsprecherkabel mit der farbigen Kabelschlaufe an ⊕ und das Lautsprecherkabel ohne farbige Kabelschlaufe an ⊖ an.

Farbige Kabelschlaufe

Vorderer linker Lautsprecher (L): weiß

Vorderer rechter Lautsprecher (R): rot

Mittlerer Lautsprecher: grün

Linker Raumklanglautsprecher (L): blau

Rechter Raumklanglautsprecher (R): grau

2 Beschaffen Sie Schrauben (nicht mitgeliefert), die sich für die zum Aufhängen vorgesehene Bohrung an der Rückseite der Lautsprecher eignen. Orientieren Sie sich an den folgenden Abbildungen.

4 mm 30 mm

5 mm 10 mm

Bohrung an der Rückseite des Lautsprechers

3 Drehen Sie die Schrauben in die Wand hinein und hängen Sie den Lautsprecher an die Wand.

Eindrehtiefe der Schraube

8 bis 10 mm

Für den mittleren Lautsprecher

145 mm

Für kleine Lautsprecher

Für hohe Lautsprecher (nur DAV-TZ630)

210 mm

Schritt 2: Anschließen der Anlage

Anschließen der Lautsprecher

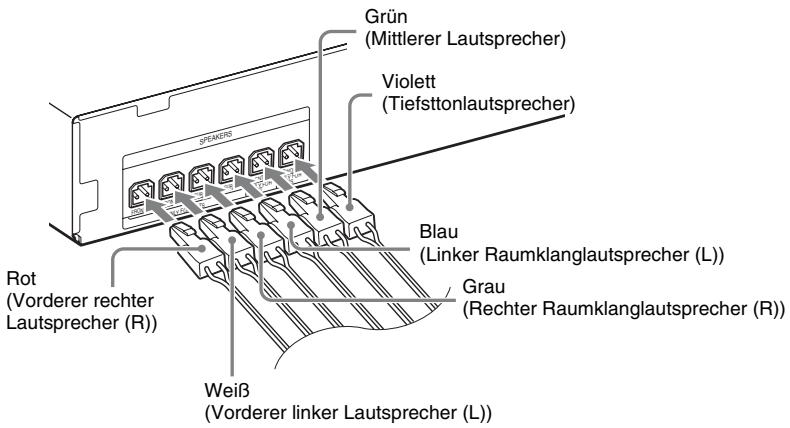

1 Führen Sie die Stecker der Lautsprecherkabel in die gleichfarbigen Buchsen SPEAKERS am Gerät ein, bis sie mit einem Klicken einrasten.

Grün (Mittlerer Lautsprecher) Violett (Tiefsttonlautsprecher) Blau (Linker Raumklanglautsprecher (L)) Grau (Rechter Raumklanglautsprecher (R)) Rot (Vorderer rechter Lautsprecher (R)) Weiß (Vorderer linker Lautsprecher (L))

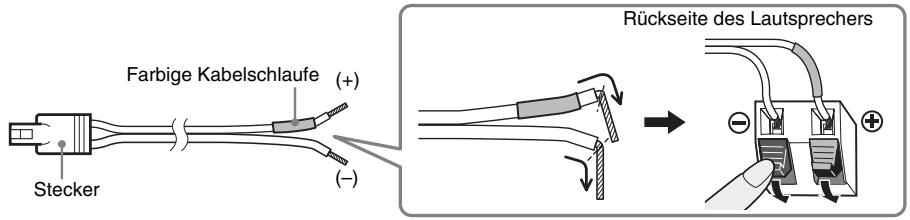

2 Schließen Sie das Lautsprecherkabel mit der farbigen Kabelschlaufe an ⊕ und das Lautsprecherkabel ohne farbige Kabelschlaufe an ⊖ an.

Das Tiefsttonlautsprecherkabel ist an den Tiefsttonlautsprecher angeschlossen.

Farbige Kabelschlaufe (+) Stecker (-) Rückseite des Lautsprechers

Hinweis

- Achten Sie darauf, dass die Isolierung (Gummihülle) der Lautsprecherkabel nicht in die Lautsprecheranschlüsse gerät.

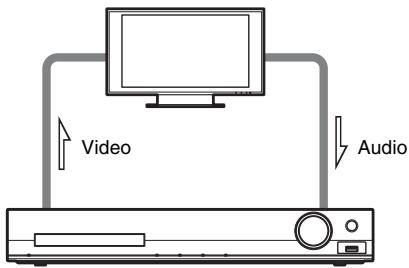

Anschließen eines Fernsehgeräts

Video Audio

Wählen Sie je nach den Buchsen am Fernsehgerät eine der Anschlussmethoden aus.

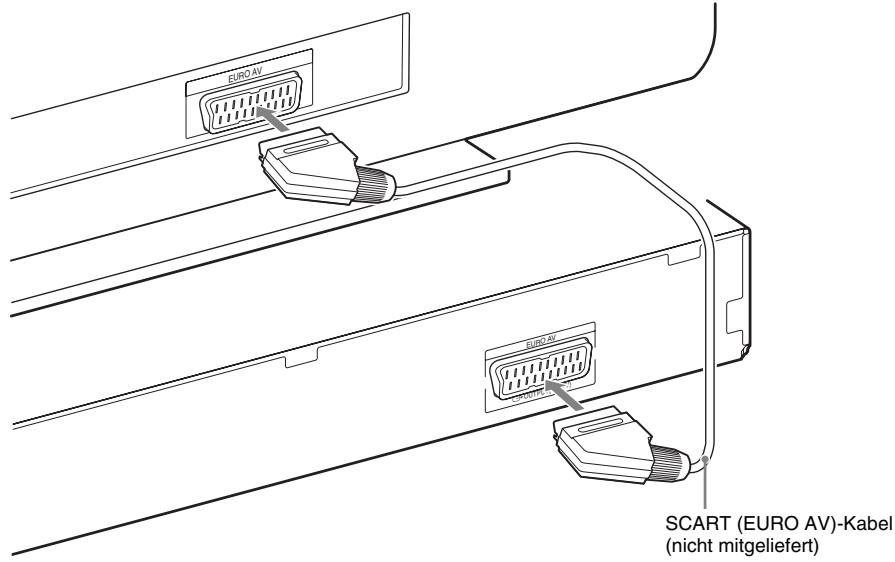

■ Methode 1: Verbindung über SCART (EURO AV)-Kabel

Dies ist die einfachste Verbindung und es werden Video- und Audiosignale übertragen. Wenn der Stereoton des Fernsehgeräts über die Anlage wiedergegeben werden soll, nehmen Sie diese Verbindung vor.

EURO AV EURO AV SCART (EURO AV)-Kabel (nicht mitgeliefert)

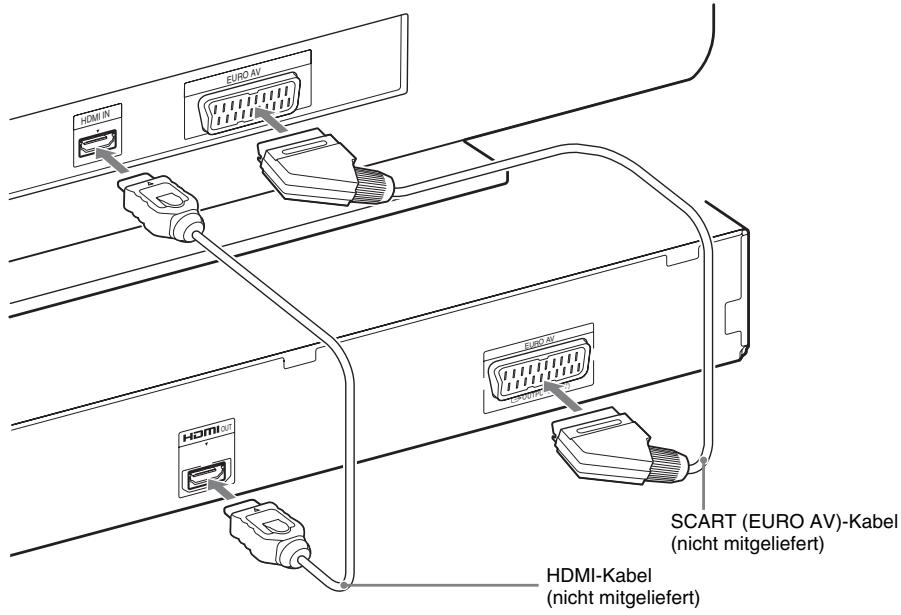

■ Methode 2: Verbindung über HDMI-Kabel und SCART (EURO AV)-Kabel

Bei dieser Anschlussmethode ist die Bildqualität besser als bei Methode 1.

Wenn der Stereoton des Fernsehgeräts über die Anlage wiedergegeben werden soll, müssen Sie das SCART (EURO AV)-Kabel anschließen.

HDMI IN EURO AV HDMI Kabel SCART (EURO AV)-Kabel (nicht mitgeliefert) HDMI Kabel (nicht mitgeliefert)

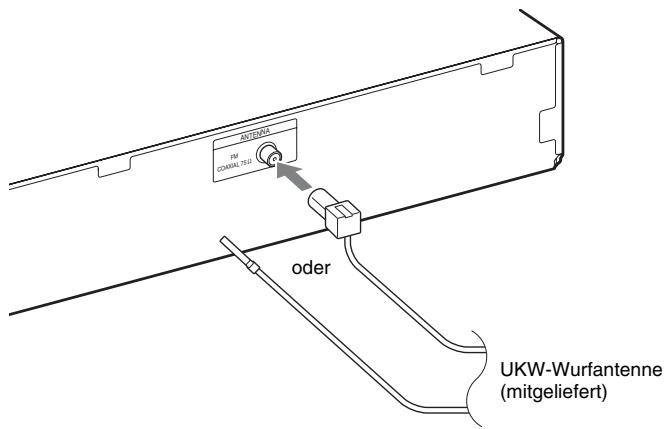

Anschließen der Antenne

ANTENA FM 200401.7513 oder UKW-Wurfantenne (mitgeliefert)

Hinweis

- Achten Sie darauf, dass die UKW-Wurfantenne nach dem Anschließen möglichst in voller Länge und horizontal ausgelegt ist.

Anschließen des Netzkabels

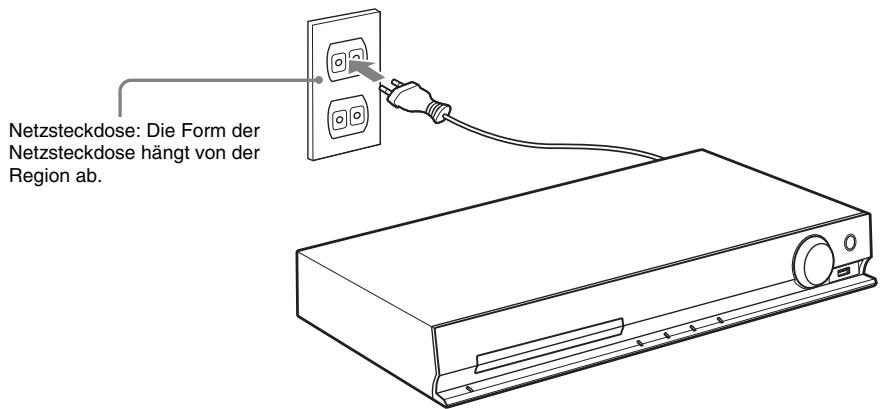

1 Schließen Sie das Netzkabel an.

Die Demo erscheint im Display an der Vorderseite.

Netzsteckdose: Die Form der Netzsteckdose hängt von der Region ab.

2 Schalten Sie die Anlage mit I/∅ ein und drücken Sie dann noch einmal I/∅, um die Demo zu beenden.

I/O

Schritt 3: Konfigurieren der Anlage

Vornehmen der Schnellkonfiguration

Die angezeigten Optionen sind je nach Gebiet unterschiedlich.

1 Schalten Sie das Fernsehgerät ein.
2 Wählen Sie am Fernsehgerät den Eingang, an den die Anlage angeschlossen ist, damit das Bild auf dem Fernsehschirm erscheint.
3 Schalten Sie die Anlage durch Drücken von I/○ ein.
4 Drücken Sie ⭕, ohne eine CD/DVD einzulegen oder ein USB-Gerät anzuschließen.

SONY Home Theatre System Drücken Sie ENTER, um die SCHNELL- KONFIGURATION zu starten. Abbrechen: CLEAR

Hinweis

- Sollte diese Meldung nicht erscheinen, drücken Sie DVD/CD. Sollte diese Meldung auch dann noch nicht erscheinen, rufen Sie noch einmal das Schnellkonfigurationsmenü auf (Seite 59).

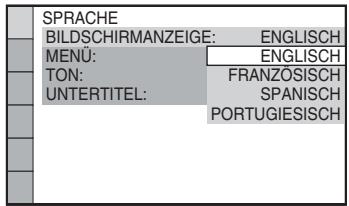

5 Wählen Sie mit ↑/↓ eine Sprache aus und drücken Sie ⊕.

SPRACHE BILDSCHIRMANZEIGE: ENGLISCH MENÜ: ENGLISCH TON: FRANZOSISCH UNTERTITEL: SPANISCH PORTUGIESISCH

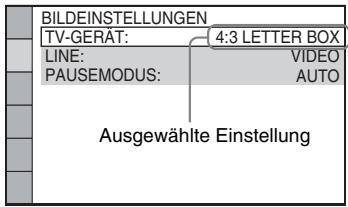

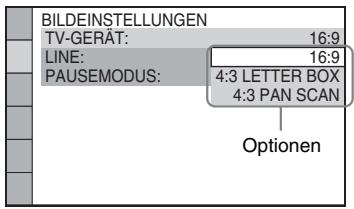

6 Wählen Sie mit ↑/↓ die zum Fernsehgerät passende Einstellung aus und drücken Sie ⊕.

BILDEINSTELLUNGEN TV-GERÄT: 16:9 LINE: 16:9 PAUSEMODUS: 4:3 LETTER BOX 4:3 PAN SCAN

• [16:9]: Dieses Bildseitenverhältnis eignet sich für ein Breitbildfernsehgerät oder ein Fernsehgerät mit 4:3-Standardbildschirm und Breitbildmodus (Seite 61).
- [4:3 LETTER BOX] oder [4:3 PAN SCAN]: Dieses Bildseitenverhältnis eignet sich für ein Fernsehgerät mit 4:3-Standardbildschirm (Seite 61).

7 Wählen Sie mit ↑/↓ das Ausgabeformat für Videosignale aus und drücken Sie dann ⊕.

BILDEINSTELLUNGEN TV-GERÄT: 16:9 LINE: VIDEO PAUSEMODUS: VIDEO RGB

• [VIDEO]: Videosignale werden ausgegeben.

- [RGB]: RGB-Signale werden ausgegeben.

8 Wählen Sie mit ↑/↓ die Einstellung der Steuerung für HDMI aus und drücken Sie ⊕.

HDMI-EINSTELLUNGEN HDMI-AUFLösung: AUTO(1920x1080p) STEUERUNG FÜR HDMI: AUS MAXIMALE LAUTSTÄRKE: AUS YCbCr/RGB(HDMI): EIN TON(HDMI): AUS JPEG-AUFLösung: SD

• [AUS]: Die Steuerung für HDMI ist deaktiviert.
• [EIN]: Die Steuerung für HDMI ist aktiviert.

9 Drücken Sie ←/→, um das Bild für die Lautsprecheranordnung zu wählen, das der tatsächlichen Aufstellung Ihrer Lautsprecher entspricht, und drücken Sie dann ⊕.

LAUTSPR-ANORDNG STANDARD

• [STANDARD]: Wählen Sie diese Option bei normaler Installation der Lautsprecher.
• [OHNE CENTER-LAUTSPR]: Wählen Sie diese Option, wenn Sie nur die vorderen und die Raumklanglautsprecher aufstellen.
• [OHNE RAUMKLANG]: Wählen Sie diese Option, wenn Sie nur den mittleren und die vorderen Lautsprecher aufstellen.
• [NUR FRONT-LAUTSPR]: Wählen Sie diese Option, wenn Sie nur die vorderen Lautsprecher aufstellen.
• [ALLE FRONT-LAUTSPR]: Wählen Sie diese Option, wenn Sie alle Lautsprecher vor der Hörposition aufstellen.

- [ALLE VORNE-OHNE CENTER]: Wählen Sie diese Option, wenn Sie die vorderen und die Raumklanglautsprecher vor der Hörposition aufstellen.

So beenden Sie die Schnellkonfiguration

Drücken Sie in einem beliebigen Schritt 📄 DISPLAY.

Einstellen der Art des Ausgangssignals auf das Fernsehgerät

Wählen Sie je nachdem, wie Sie die Anlage an das Fernsehgerät angeschlossen haben (Seite 27), die Art des Videosignals aus, das von der Anlage ausgegeben wird.

So wählen Sie die Art des von der Buchse HDMI OUT ausgegebenen Videosignals

Wenn Sie das Gerät über ein HDMI-Kabel an das Fernsehgerät anschließen, können Sie die Art des Videosignals auswählen, das von der Buchse HDMI OUT ausgegeben wird.

1 Drücken Sie DVD/CD.

2 Drücken Sie 😊 DISPLAY, während sich die Anlage im Stoppmodus befindet.

3 Wählen Sie mit ↑/↓ die Option [EINSTELLUNGEN] aus und drücken Sie ⊕.

BENUTZERDEFINIERT

4 Wählen Sie mit ↑/↓ die Option [BENUTZERDEFINIERT] aus und drücken Sie ⊕.

BENUTZERDEFINIERT BENUTZERDEFINIERT SCHNELLKONFIG.

• [1920 × 1080i]: Die Anlage gibt 1920 × 1080i*-Videosignale aus.
• [1280 × 720p]: Die Anlage gibt 1280 × 720p*-Videosignale aus.
• [720 × 480p]^* : Die Anlage gibt 720 × 480p^ -Videosignale aus.
  * i: Interlace, p: progressiv
  ** Je nach Gebiet wird möglicherweise [720 × 480/576p] angezeigt und die Anlage gibt 720 × 576p-Videosignale aus.

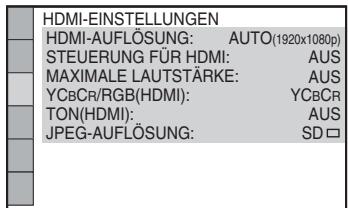

5 Wählen Sie mit ↑/↓ die Option [HDMI-EINSTELLUNGEN] aus und drücken Sie ⊕.

HDMI-EINSTELLUNGEN HDMI-AUFLÖSUNG: AUTO(1920x1080p) STEUERUNG FÜR HDMI: AUS MAXIMALE LAUTSTÄRKE: AUS YCbCr/RGB(HDMI): YCbCr TON(HDMI): AUS JPEG-AUFLÖSUNG: SD□

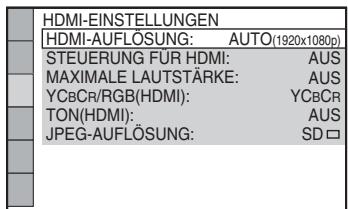

6 Wählen Sie mit ↑/↓ die Option [HDMI-AUFLÖSUNG] aus und drücken Sie ⊕.

HDMI-EINSTELLUNGEN HDMI-AUFLösung: AUTO(1920x1080p) STEUERUNG FÜR HDMI: AUS MAXIMALE LAUTSTÄRKE: AUS YCbCr/RGB(HDMI): YCbCr TON(HDMI): AUS JPEG-AUFLösung: SD

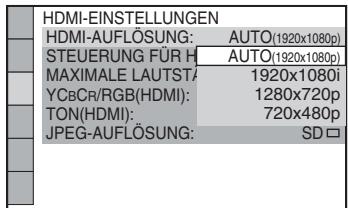

7 Wählen Sie mit ↑/↓ die gewünschte Einstellung aus und drücken Sie ⊕.

HDMI-EINSTELLUNGEN HDMI-AUFLösung: AUTO(1920x1080p) STEUERUNG FÜR H: AUTO(1920x1080p) MAXIMALE LAUTST/ 1920x1080i YCbCr/RGB(HDMI): 1280x720p TON(HDMI): 720x480p JPEG-AUFLösung: SD □

- [AUTO (1920 × 1080p)]: Die Anlage gibt die optimalen Videosignale für das angeschlossene Fernsehgerät aus.

Wiedergabe

Wiedergeben einer CD/DVD

1 Drücken Sie DVD/CD.
Sie können die Funktion auch auswählen, indem Sie mehrmals FUNCTION drücken.
2 Drücken Sie ▲, um die CD/DVD-Lade zu öffnen.
3 Legen Sie eine CD/DVD in die Lade ein und drücken Sie ▲.

Mit der beschrifteten Seite nach oben.

4 Starten Sie mit ▶ die Wiedergabe.

5 Stellen Sie mit VOLUME +/- die Lautstärke ein.

Wiedergeben von Dateien auf einer CD/DVD bzw. einem USB-Gerät

DATA CD DATA DVD USB

1 Drücken Sie DVD/CD oder USB.

• DVD/CD: Bei einer CD/DVD.
- USB: Bei einem USB-Gerät.

Sie können die Funktion auch auswählen, indem Sie mehrmals FUNCTION drücken.

2 Legen Sie die Quelle ein bzw. schließen Sie sie an.

■ Bei einer CD/DVD

Öffnen Sie die CD/DVD-Lade mit ▲, legen Sie eine CD/DVD in die Lade ein, und drücken Sie die Taste erneut, um die CD/DVD-Lade zu schließen.

■ Bei einem USB-Gerät

Schließen Sie ein USB-Gerät an den Anschluss ⇌ (USB) an.

- Je nach Typ des USB-Geräts kann es etwa 10 Sekunden dauern, bis „READING“ im Display an der Vorderseite angezeigt wird.

[ORDNERLISTE] wird auf dem Fernsehschirm angezeigt.

Sollte [ORDNERLISTE] nicht erscheinen, drücken Sie DVD MENU.

3 Wählen Sie mit ↑/↓ einen Ordner aus.

ORDNERLISTE

4 Starten Sie mit ▶ die Wiedergabe.

■ Bei Video- oder Audiodateien

Die Wiedergabe der Dateien im ausgewählten Ordner beginnt.

■ Bei JPEG-Bilddateien

Die Dateien im ausgewählten Ordner werden als Bildpräsentation wiedergegeben.

5 Stellen Sie mit VOLUME +/- die Lautstärke ein.

So wählen Sie die Quelle für die Wiedergabe auf dem USB-Gerät aus

Bei manchen USB-Geräten können Sie die Speichernummer für die Wiedergabe auswählen.

Drücken Sie MEM SEL.

Ausgewählte Speichernummer

SONY

USB-Speicher②gewählt.

Home Theatre System

Hinweis

• Wenn der Speicher nicht ausgewählt werden kann, erscheint [Funktion nicht möglich.] auf dem Fernsehschirm.
  • Die Speichernummer ist je nach USB-Gerät unterschiedlich.

So trennen Sie das USB-Gerät von diesem Gerät

1 Stoppen Sie mit ■ die Wiedergabe.
2 Schalten Sie die Anlage durch Drücken von I/☐ aus.
3 Lösen Sie das USB-Gerät.

Wiedergeben einer bestimmten Datei

DATA CD

DATA DVD

USB

1 Wählen Sie wie in den Schritten unter „Wiedergeben von Dateien auf einer CD/DVD bzw. einem USB-Gerät“ (Seite 33) erläutert einen Ordner aus.
2 Rufen Sie mit ⊕ die Dateiliste auf.
3 Wählen Sie eine Datei aus.

Wenn Sie wieder zur Ordnerliste wechseln möchten, drücken Sie 📋 RETURN.

■ Bei Video- oder Audiodateien Wählen Sie mit ↑/↓ eine Datei aus.

TITELLISTE

03 In the Middle of Nowher...
01_Geronimo_s_Cadillac
02_Riding_On_A_White_Swan
03_Give_Me_Peace_On_Earth
04_Sweet_Little_Shella
05_Ten_ Thousand_Lonely_Drums
06_Lonely_Tears_In_Chinatown
07_In_Shaire

▼

■ Bei JPEG-Dateien

Wählen Sie mit ←/↑/↓/→ ein Bild aus.

1	2	3	4
5	6	7	8
9	10	11	12
13	14	15	16

4 Starten Sie die Wiedergabe.

■ Bei Video- oder Audiodateien

Drücken Sie ▶, um die Wiedergabe ab der ausgewählten Datei zu starten.

■ Bei JPEG-Bilddateien

Drücken Sie ▶, um eine Bildpräsentation ab der ausgewählten Datei zu starten.

Drücken Sie ⊕, wenn nur die ausgewählte Datei angezeigt werden soll.

So schalten Sie die Liste der Ordner/Dateien ein bzw. aus

Drücken Sie DVD MENU.

So zeigen Sie die Liste der Ordner/Dateien über das Steuermenü an

1 Drücken Sie 📄 DISPLAY.
2 Wählen Sie mit ↑/↓ die Option [SUCHEN] aus und drücken Sie ⊕.
3 Wählen Sie mit ↑/↓ die gewünschte Liste aus und drücken Sie ⊕.

- [ORDNERLISTE]: Eine Liste der Ordner erscheint. Wenn eine Dateiliste angezeigt werden soll, wählen Sie mit ↑/↓ einen Ordner aus und drücken dann ⊕.

- [BILDLISTE] (nur JPEG-Bilddateien): Eine Miniaturbildliste der JPEG-Bilddateien im Ordner wird angezeigt.

Wenn eine CD/DVD bzw. ein USB-Gerät unterschiedliche Dateitypen enthält

DATA CD DATA DVD USB

Wenn eine CD/DVD bzw. ein USB-Gerät verschiedene Typen von Medien (Audiodateien, JPEG-Bilddateien und Videodateien) enthält, können Sie einstellen, welcher Dateityp vorrangig wiedergegeben wird.

1 Drücken Sie 🎯 DISPLAY.
2 Wählen Sie mit ↑/↓ die Option [MEDIEN] aus und drücken Sie ⊕.
3 Wählen Sie mit ↑/↓ eine Einstellung aus und drücken Sie ⊕.

• [MUSIK/FOTO] (nur DATA CD/DATA DVD): Sowohl die JPEG-Bilddateien als auch die MP3-Dateien in demselben Ordner werden als Bildpräsentation wiedergegeben.
  • [MUSIK]: Audiodateien haben bei der Wiedergabe Priorität.
  • [VIDEO]: Videodateien haben bei der Wiedergabe Priorität.
• [FOTO]: JPEG-Bilddateien haben bei der Wiedergabe Priorität. Sie können JPEG-Bilddateien als Bildpräsentation wiedergeben lassen.

Die Standardeinstellung variiert je nach der Quelle.

Näheres zur Wiedergabepriorität der Dateitypen je nach der Einstellung von [MEDIEN] finden Sie unter

„Wiedergabepriorität der Dateitypen“ (Seite 78).

Sonstige Wiedergabefunktionen

Funktionstasten für die Wiedergabe auf der Fernbedienung

DVD-V DVD-VR VIDEO CD Super Audio CD CD DATA CD DATA DVD USB

Je nach Typ der CD/DVD/Datei stehen die Funktionen möglicherweise nicht zur Verfügung.

Funktion	Drücken Sie
Stoppen	■
Unterbrechen der Wiedergabe (Pause)	■
Zurückschalten in den normalen Wiedergabemodus oder Wiedergabefortsetzung nach einer Pause	▶
Löschen der für die Wiedergabefortsetzung gespeicherten Stelle	■ zweimal.
Überspringen des aktuellen Kapitels oder Stücks bzw. der aktuellen Datei oder Szene	◀◀ oder ▶▶.• ◀◀◀: Zurück zum Anfang.• Drücken Sie ◀◀◀ innerhalb einer Sekunde zweimal, um zum vorherigen Element zu wechseln.• ▶▶▶: Weiter zum nächsten Element.
Überspringen der aktuellen JPEG-Bilddatei	← oder → während der Wiedergabe.• ←: Zurück zur vorherigen Datei.• →: Weiter zum nächsten Element.

Funktion	Drücken Sie
Schnelles Suchen nach einer Stelle	◀/◀◀ oder ▶▶/▶▶ während der Wiedergabe einer CD/DVD.•◀/◀◀: Schnelles Scannen rückwärts.•▶▶/▶▶: Schnelles Scannen vorwärts.Mit jedem Tastendruck auf◀/◀◀ oder ▶▶/▶▶ während des Scannens wechselt die Scan-Geschwindigkeit.
Wiedergabe Bild für Bild	■ und drücken Sie dann◀/◀◀ oder ▶▶/▶▶.•◀/◀◀: Wiedergabe in Zeitlupe (rückwärts).•▶▶/▶▶: Wiedergabe in Zeitlupe (vorwärts).Mit jedem Tastendruck auf◀/◀◀ oder ▶▶/▶▶ während der Wiedergabe in Zeitlupe wechselt die Wiedergabegeschwindigkeit.
Drehen einer JPEG-Bilddatei	↑/↓, während eine JPEG-Bilddatei angezeigt wird.Wenn Sie SHIFT gedrückt halten und dann CLEAR drücken, erscheint wieder die normale Anzeige.

Tipp

• Bei der Wiedergabe von Dateien können Sie den nächsten Ordner auswählen, indem Sie nach der letzten Datei im aktuellen Ordner weiter ▶▶▶ (→ bei JPEG-Bilddateien) drücken, Sie können jedoch nicht mit ◀◀◀ (← bei JPEG-Bilddateien) zum vorherigen Ordner zurückschalten. Dazu müssen Sie den vorherigen Ordner aus der Ordnerliste auswählen.
• Sie können die JPEG-Bilddatei nicht drehen, wenn Sie [JPEG-AUFLÖSUNG] unter [HDMI-EINSTELLUNGEN] auf [(1920 × 1080i) HD □] oder [(1920 × 1080i) HD] setzen (Seite 62).

Wiedergeben einzelner Titel/Kapitel/Stücke/Szenen usw.

So wählen Sie den Titel/das Kapitel/das Stück/die Szene/die Indexnummer/den Ordner/die Dateinummer für die Wiedergabe aus

DVD-V DVD-VR VIDEO CD Super Audio CD CD DATA CD DATA DVD USB

1 Drücken Sie 📄 DISPLAY.
2 Wählen Sie mit ↑/↓ die Suchmethode aus und drücken Sie dann ⊕.

• [TITEL/SZENE/STÜCK]
• [KAPITEL/INDEX]
• [STÜCK]
• [INDEX]
• [ORDNER]
• [DATEI]

Beispiel: [KAPITEL]

[** (**)] wird ausgewählt ( ^** steht für eine Zahl).

Die Zahl in Klammern gibt die Gesamtzahl an Titeln, Kapiteln, Stücken, Indexnummern, Szenen, Ordnern oder Dateien an.

98( 99) 13( 99) T 0: 03: 17 DVD VIDEO Ausgewählte Zeile

Hinweis

• Wenn [MEDIEN] auf [MUSIK/FOTO] gesetzt ist und 📄 [DATEI] nicht angezeigt wird, drücken Sie 😊 DISPLAY erneut.
  3 Wählen Sie mit ↑/↓ die gewünschte Titel-, Kapitel-, Stück- oder Szenennummer usw. aus und drücken Sie dann ⊕.

Sie können die Auswahl auch vornehmen, indem Sie SHIFT gedrückt halten und dann die Zahlentasten drücken.

Wenn Sie einen Fehler gemacht haben, halten Sie SHIFT gedrückt und löschen die Nummer dann mit CLEAR.

So wählen Sie anhand des Zeitcodes eine Szene aus

DVD-V DVD-VR

1 Drücken Sie 📄 DISPLAY.
2 Wählen Sie mit ↑/↓ die Option [ZEIT] aus und drücken Sie dann ⊕.
3 Halten Sie SHIFT gedrückt, geben Sie den Zeitcode mit den Zahlentasten ein und drücken Sie dann ⊕.

Wenn Sie beispielsweise eine Szene suchen, die sich 2 Stunden, 10 Minuten und 20 Sekunden nach dem Anfang befindet: Halten Sie SHIFT gedrückt und drücken Sie dann 2, 1, 0, 2, 0 ([2:10:20]).

Hinweis

- Auf einer DVD+RW können Sie nicht anhand des Zeitcodes nach einer Szene suchen.

Wechseln des Blickwinkels

DVD-V

Drücken Sie während der Wiedergabe ANGLE, um den gewünschten Blickwinkel auszuwählen.

Anzeigen von Untertiteln

* Außer bei den Modellen für Großbritannien und Nordamerika.

Drücken Sie während der Wiedergabe SUBTITLE, um die gewünschte Untertitelsprache auszuwählen.

Hinweis

- Bei DivX-Videodateien mit der Erweiterung „avi“ oder „divx“ und Untertitelnformationen können Sie die Untertitel wechseln (außer bei den Modellen für Großbritannien und Nordamerika).

Wechseln des Tons

Drücken Sie während der Wiedergabe mehrmals AUDIO und wählen Sie den Ton.

DVD VIDEO

Sie können das Audioformat und die Sprache wechseln, sofern auf der Tonquelle mehrere Audioformate und Sprachen aufgezeichnet sind. Wenn 4 Ziffern angezeigt werden, geben diese den Sprachcode an. Schlagen Sie in der „Liste der Sprachcodes“ (Seite 79) nach, welcher Code für welche Sprache steht.

Wenn dieselbe Sprache mehrmals angezeigt wird, sind auf der DVD VIDEO mehrere Audioformate aufgezeichnet.

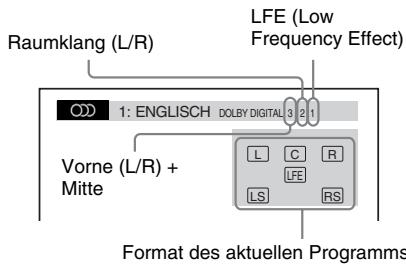

Beispiel:

Dolby Digital-5.1-Kanal-Format

Raumklang (L/R) LFE (Low Frequency Effect) 1: ENGLISH DOLBY DIGITAL 3 2 1 Vorne (L/R) + Mitte LS RS Format des aktuellen Programms

DVD-VR

Sie können die Tonspur wechseln, wenn die DVD mehrere Tonspuren enthält.

■ VIDEO-CD/CD/DATA CD (MP3-Datei)/DATA DVD (MP3-Datei)/USB-Gerät (Audiodatei)

Sie können die Tonspur wechseln.

■ DATA CD (DivX-Videodatei)/DATA DVD (DivX-Videodatei)/USB-Gerät (DivX-Videodatei) (außer bei den Modellen für Großbritannien)

Sie können die Tonspur wechseln, wenn eine Videodatei mehrere Tonspuren enthält.

Super-VCD

Sie können die Tonspur wechseln.

• [1:STEREO]: Stereoton von Tonspur 1.
• [1:1/L]: Ton des linken Kanals von Tonspur 1 (monaural).
• [1:2/R]: Ton des rechten Kanals von Tonspur 1 (monaural).
• [2:STEREO]: Stereoton von Tonspur 2.
• [2:1/L]: Ton des linken Kanals von Tonspur 2 (monaural).
• [2:2/R]: Ton des rechten Kanals von Tonspur 2 (monaural).

Arbeiten mit dem Menü einer DVD

DVD-V

Wenn Sie eine DVD abspielen, die mehrere Titel enthält, können Sie über DVD TOP MENU den gewünschten Titel auswählen. Bei der Wiedergabe von DVDs, bei denen Sie Optionen wie die Sprache der Untertitel oder die Sprache der Tonspur auswählen können, wählen Sie diese Optionen über DVD MENU aus.

1 Drücken Sie DVD TOP MENU oder DVD MENU.
2 Wählen Sie das wiederzugebende Element bzw. die einzustellende Option mit ←/↑/↓/→ aus und drücken Sie dann ⊕.

Sie können die Auswahl auch vornehmen, indem Sie SHIFT gedrückt halten und dann die Zahlentasten drücken.

So zeigen Sie das Menü der DVD im Steuermenü an

1 Drücken Sie 📄 DISPLAY.
2 Wählen Sie mit ↑/↓ die Option [DISC-MENÜ] aus und drücken Sie +.
3 Drücken Sie ↑/↓, um [MENÜ] oder [HAUPTMENÜ] auszuwählen, und drücken Sie dann ⊕.

Auswählen eines Originaltitels oder eines bearbeiteten Titels auf einer DVD-VR

DVD-VR

Diese Funktion steht nur bei DVD-VRs zur Verfügung, auf denen eine Playlist erstellt wurde.

1 Drücken Sie 😊 DISPLAY, während sich die Anlage im Stoppmodus befindet.
2 Wählen Sie mit ↑/↓ die Option [ORIGINAL/PLAY LIST] aus und drücken Sie ⊕.
3 Wählen Sie mit ↑/↓ eine Einstellung aus und drücken Sie ⊕.

• [PLAY LIST]: Die Titel werden in der Reihenfolge wiedergegeben, in der sie in der vorhandenen Playlist aufgeführt sind.
• [ORIGINAL]: Die Titel werden wie ursprünglich aufgezeichnet wiedergegeben.

Auswählen eines Wiedergabebereichs bei einer Super Audio CD

SuperAudioCD

Einige Super Audio CDs enthalten einen

2-Kanal-Wiedergabebereich und einen

Mehrkanal-Wiedergabebereich. Sie können den

Wiedergabebereich auswählen, den Sie hören wollen.

1 Drücken Sie 📁 DISPLAY, während sich die Anlage im Stoppmodus befindet.
2 Wählen Sie mit ↑/↓ die Option CH [MULTI/2CH] aus und drücken Sie ⊕.
3 Wählen Sie mit ↑/↓ die Einstellung aus und drücken Sie ⊕.

• [MULTI]: Der Mehrkanal-Wiedergabebereich wird wiedergegeben.
• [2CH]: Der 2-Kanal-Wiedergabebereich wird wiedergegeben.

Wechseln der Wiedergabeschicht bei einer Hybrid Super Audio CD

SuperAudioCD

Einige Super Audio CDs bestehen aus einer Super Audio CD-Schicht und einer CD-Schicht. Sie können die Wiedergabeschicht auswählen, die Sie hören wollen.

1 Drücken Sie 😊 DISPLAY, während sich die Anlage im Stoppmodus befindet.
2 Wählen Sie mit ↑/↓ die Option [SUPER AUDIO CD-/CD-SCHICHT] aus und drücken Sie ⊕.

■ Wenn die CD-Schicht die aktuelle Schicht ist
[SUPER AUDIO CD] erscheint.
■ Wenn die Super Audio CD-Schicht die aktuelle Schicht ist

[CD] erscheint.

3 Drücken Sie ⊕, um die Schicht zu wechseln.

- [SUPER AUDIO CD]: Sie können die Super Audio CD-Schicht wiedergeben. Wenn die Anlage eine Super Audio CD-Schicht wiedergibt, leuchtet „SA-CD“ im Display an der Vorderseite.

- [CD]: Sie können die CD-Schicht wiedergeben. Wenn die Anlage eine CD-Schicht wiedergibt, leuchtet „CD“ im Display an der Vorderseite.

Hinweis

- Super Audio CD-Tonsignale werden nicht über die Buchse HDMI OUT ausgegeben.

Auswählen des Wiedergabemodus

Wiedergabe in programmierter Reihenfolge

(Programmwiedergabe)

VIDEO CD

CD

Sie können den Inhalt einer CD in beliebiger Reihenfolge wiedergeben lassen, indem Sie die Stücke darauf in der gewünschten Reihenfolge zu einem Programm zusammenstellen. Das Programm kann bis zu 99 Stücke lang sein.

1 Drücken Sie 📄 DISPLAY.
2 Wählen Sie mit ↑/↓ die Option [PROGRAMM] aus und drücken Sie ⊕.
3 Wählen Sie mit ↑/↓ die Option [EINST. →] aus und drücken Sie ⊕.

Gesamtspieldauer der programmierten Stücke

PROGRAMM 0: 00:00 T ALLE LÖSCHEN 1. STÜCK -- 2. STÜCK -- 3. STÜCK -- 4. STÜCK -- 5. STÜCK -- 6. STÜCK -- 7. STÜCK -- -- 01 02 03 04 05 06 Auf der CD aufgezeichnete Stücke

4 Drücken Sie →.

Der Cursor bewegt sich zu einem Stück unter [T] (in diesem Fall [01]).

5 Wählen Sie das Stück aus, das Sie programmieren möchten.

Beispiel: So programmieren Sie Stück 2 als erstes Stück

Wählen Sie mit ↑/↓ [02] unter [T] aus und drücken Sie ⊕.

Gewähltes Stück Stücknummer [T] PROGRAMM 0: 03:51 T ALLE LÖSCHEN 1. STÜCK 02 2. STÜCK -- 3. STÜCK -- 4. STÜCK -- 5. STÜCK -- 6. STÜCK -- 7. STÜCK -- -- -- 01 02 03 04 05 06

Gesamtspieldauer der programmierten Stücke

6 Zum Programmieren weiterer Stücke wiederholen Sie Schritt 4 bis 5.

7 Starten Sie mit ▶ die Programmwiedergabe.

So schalten Sie wieder in den normalen Wiedergabemodus zurück

Halten Sie SHIFT gedrückt und drücken Sie CLEAR, wenn die Programmieranzeige nicht auf dem Fernsehschirm angezeigt wird, oder wählen Sie in Schritt 3 [AUS]. Soll dasselbe Programm später noch einmal gespielt werden, wählen Sie in Schritt 3 [EIN] und drücken dann +.

So ändern oder löschen Sie die Stücke eines Programms

1 Gehen Sie wie in Schritt 1 bis 3 unter „Wiedergabe in programmierter Reihenfolge“ erläutert vor.
2 Wählen Sie mit ↑/↓ die Programmnummer des Stücks aus, das geändert oder gelöscht werden soll.

Falls Sie das Stück aus dem Programm löschen möchten, halten Sie SHIFT gedrückt und drücken dann CLEAR.

3 Zum Programmieren eines neuen Stücks gehen Sie wie in Schritt 5 unter „Wiedergabe in programmierter Reihenfolge“ erläutert vor.

Zum Löschen eines Programms wählen Sie [--] unter [T] und drücken dann ⊕.

So löschen Sie alle Stücke des Programms

1 Gehen Sie wie in Schritt 1 bis 3 unter „Wiedergabe in programmierter Reihenfolge“ erläutert vor.
2 Wählen Sie mit ↑ die Option [ALLE LÖSCHEN] und drücken Sie dann ⊕.

Wiedergabe in zufälliger Reihenfolge

(Zufallswiedergabe)

VIDEO CD

SuperAudioCD

CD

DATA CD

DATA DVD

USB

Hinweis

- Bei der Wiedergabe von MP3-Dateien wird ein Lied unter Umständen mehrmals wiedergegeben.

1 Drücken Sie während der Wiedergabe 📄 DISPLAY.
2 Wählen Sie mit ↑/↓ die Option [ZUFALL] aus und drücken Sie ⊕.
3 Wählen Sie mit ↑/↓ das in zufälliger Reihenfolge wiederzugebende Element aus.

■ VIDEO-CD/Super Audio CD/CD

• [AUS]: Die Funktion ist ausgeschaltet.

- [STÜCK]: Die Wiedergabe der Stücke einer CD erfolgt in zufälliger Reihenfolge.

■ Während der Programmwiedergabe

• [AUS]: Die Funktion ist ausgeschaltet.
- [EIN]: Die in der Programmwiedergabe ausgewählten Stücke werden in zufälliger Reihenfolge wiedergegeben.

■ DATA CD (nur Audiodateien)/DATA DVD (nur Audiodateien)/USB-Gerät (nur Audiodateien)

• [AUS]: Die Funktion ist ausgeschaltet.
- [EIN (MUSIK)]: Die Audiodateien im Ordner auf der aktuellen CD/DVD bzw. dem aktuellen USB-Gerät werden in zufälliger Reihenfolge wiedergegeben. Wenn kein Ordner ausgewählt ist, werden die Audiodateien im ersten Ordner in zufälliger Reihenfolge wiedergegeben.

4 Starten Sie mit ⭕ die Zufallswiedergabe.

So schalten Sie wieder in den normalen Wiedergabemodus zurück

Halten Sie SHIFT gedrückt und drücken Sie CLEAR oder wählen Sie in Schritt 3 [AUS].

Hinweis

• Die Zufallswiedergabe steht bei VIDEO-CDs und Super-VCDs mit PBC-Wiedergabe nicht zur Verfügung.

Wiederholte Wiedergabe

(Wiedergabewiederholung)

DVD-V

DVD-VR

VIDEO CD

SuperAudioCD

CD

DATA CD

DATA DVD

USB

1 Drücken Sie während der Wiedergabe 😊 DISPLAY.
2 Wählen Sie mit ↑/↓ die Option [WIEDERHOLEN] aus und drücken Sie ⊕.
3 Wählen Sie mit ↑/↓ das zu wiederholende Element aus und drücken Sie dann ⊕.

■ DVD VIDEO/DVD-VR

• [AUS]: Die Funktion ist ausgeschaltet.
- [DISC]: Alle Titel auf der DVD werden wiederholt wiedergegeben.
• [TITEL]: Der aktuelle Titel einer DVD wird wiederholt wiedergegeben.
• [KAPITEL]: Das aktuelle Kapitel einer DVD wird wiederholt wiedergegeben.

■ VIDEO-CD/Super Audio CD/CD

• [AUS]: Die Funktion ist ausgeschaltet.
- [DISC]: Alle Stücke auf der CD werden wiederholt wiedergegeben.
- [STÜCK]: Das aktuelle Stück wird wiederholt wiedergegeben.

• [AUS]: Die Funktion ist ausgeschaltet.
- [DISC] (nur DATA CD/DATA DVD): Alle Ordner auf der CD/DVD werden wiederholt wiedergegeben.
- [SPEICHER] (nur USB-Gerät): Alle Ordner auf dem USB-Gerät werden wiederholt wiedergegeben.
• [ORDNER]: Der aktuelle Ordner wird wiederholt wiedergegeben.
- [STÜCK] (nur Audiodateien): Die aktuelle Datei wird wiederholt wiedergegeben.
- [DATEI] (nur Videodateien): Die aktuelle Datei wird wiederholt wiedergegeben.

4 Starten Sie mit ▶ die Wiedergabewiederholung.

So schalten Sie wieder in den normalen Wiedergabemodus zurück

Halten Sie SHIFT gedrückt und drücken Sie CLEAR oder wählen Sie in Schritt 3 [AUS].

Hinweis

• Die Wiedergabewiederholung steht bei VIDEO-CDs und Super-VCDs mit PBC-Wiedergabe nicht zur Verfügung.

Auswählen eines Effekts für Bildpräsentationen

DATA CD DATA DVD USB

1 Drücken Sie 📊 DISPLAY so oft, bis [EFFEKT] im Steuermenü erscheint.
2 Wählen Sie mit ↑/↓ die Option [EFFEKT] und drücken Sie ⊕.
3 Wählen Sie mit ↑/↓ eine Einstellung aus und drücken Sie ⊕.

• [MODUS 1]: Die JPEG-Bilddatei wird von oben nach unten auf dem Fernsehschirm eingeblendet.
• [MODUS 2]: Die JPEG-Bilddatei wird von links nach rechts auf dem Fernsehschirm eingeblendet.
• [MODUS 3]: Die JPEG-Bilddatei wird von der Mitte aus auf dem Fernsehschirm eingeblendet.
• [MODUS 4]: Die JPEG-Bilddateien werden in zufälliger Reihenfolge mit den verschiedenen Effekten eingeblendet.
• [MODUS 5]: Die anzuzeigende JPEG-Bilddatei schiebt sich über das vorherige Bild.
  • [AUS]: Die Funktion ist ausgeschaltet.

Hinweis

• Die Einstellung von [EFFEKT] zeigt keine Wirkung, wenn Sie [JPEG-AUFLÖSUNG] unter [HDMI-EINSTELLUNGEN] auf [(1920 × 1080i) HD □] oder [(1920 × 1080i) HD] setzen (Seite 62).
• Die Einstellung von [EFFEKT] kann nicht ausgewählt werden, wenn Sie eine Disc ohne JPEG-Bilddateien oder ein USB-Gerät abspielen bzw. wenn Sie [MEDIEN] so einstellen, dass keine JPEG-Bilddateien wiedergegeben werden können.

Auswählen der Anzeigedauer für Bildpräsentationen

DATA CD DATA DVD USB

1 Drücken Sie 🎨 DISPLAY so oft, bis [ANZEIGEDAUER] im Steuermenü erscheint.

2 Wählen Sie mit ↑/↓ die Option [ANZEIGEDAUER] aus und drücken Sie ⊕.
3 Wählen Sie mit ↑/↓ eine Einstellung aus und drücken Sie ⊕.

• [NORMAL]: Die Standarddauer wird eingestellt.
- [KURZ]: Die Anzeigedauer ist kürzer als bei [NORMAL].
- [LANG 1]: Die Anzeigedauer ist länger als bei [NORMAL].
- [LANG 2]: Die Anzeigedauer ist länger als bei [LANG 1].

Hinweis

• Bei einigen JPEG-Bilddateien, insbesondere bei JPEG-Bilddateien im progressiven Format und bei JPEG-Bilddateien mit 3.000.000 und mehr Pixeln, kann das Aufrufen der Bilddatei länger dauern als die angegebene Anzeigedauer.
• Die Einstellung von [ANZEIGEDAUER] kann nicht ausgewählt werden, wenn Sie eine Disc ohne JPEG-Bilddateien oder ein USB-Gerät abspielen bzw. wenn Sie [MEDIEN] so einstellen, dass keine JPEG-Bilddateien wiedergegeben werden können.

Wiedergeben einer Bildpräsentation mit Ton

DATA CD DATA DVD

1 Bereiten Sie einen Ordner auf einer CD/DVD vor, der MP3-Dateien und JPEG-Bilddateien enthält.

Die MP3-Dateien und JPEG-Bilddateien dürfen sich nicht in separaten Ordnern befinden. Erläuterungen zum Vorbereiten einer solchen CD/DVD finden Sie in der Bedienungsanleitung zu Ihrem PC, Ihrer Software usw.

2 Drücken Sie 📄 DISPLAY.
3 Wählen Sie mit ↑/↓ die Option [MEDIEN] aus und drücken Sie ⊕.
4 Wenn [MUSIK/FOTO] ausgewählt ist, fahren Sie mit Schritt 5 fort. Wenn eine andere Option als [MUSIK/FOTO] ausgewählt ist, wählen Sie mit ↑/↓ [MUSIK/FOTO] aus und drücken dann ⊕.

5 Sollte die Ordnerliste nicht erscheinen, drücken Sie DVD MENU.

Sie können die Ordnerliste ein- und ausblenden, indem Sie DVD MENU wiederholt drücken.

6 Wählen Sie mit ↑/↓ den gewünschten Ordner aus und drücken Sie ▶.

Hinweis

- Wenn Sie eine große MP3-Datei und eine große JPEG-Bilddatei gleichzeitig wiedergeben, kann der Ton aussetzen. Sony empfiehlt, die MP3-Datenrate beim Erstellen der Datei auf maximal 128 Kbps zu setzen. Wenn der Ton dennoch aussetzt, verringern Sie die Größe der JPEG-Bilddatei.

Anzeigen der Informationen auf einer CD/DVD oder einem USB- Gerät

Anzeigen von Wiedergabeinformationen

DVD-V DVD-VR VIDEO CD Super Audio CD CD

DATA CD DATA DVD USB

Drücken Sie während der Wiedergabe mehrmals TIME/TEXT.

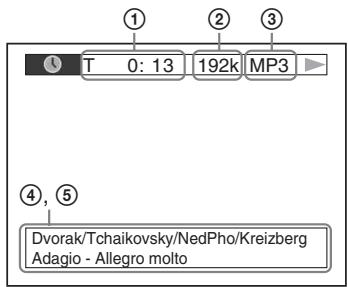

Informationen auf dem Fernsehschirm

T 0:13 192k MP3 ① ② ③ ④, ⑤ Dvorak/Tchaikovsky/NedPho/Kreizberg Adagio - Allegro molto

① [T **:**:**/C **:**:**/D **:**:**]

Spieldauer des aktuellen Titels/Stücks/Kapitels/der aktuellen CD/DVD

[T-**:**:**:*/C-**:**:**:*/D-**:**:**]

Restspieldauer des aktuellen Titels/Stücks/Kapitels/der aktuellen CD/DVD

[**:**:**]

Spieldauer der aktuellen Szene/Videodatei

② Datenrate

Erscheint bei der Wiedergabe einer Audiodatei.

③ Dateityp

Erscheint bei der Wiedergabe einer Audio-/Videodatei.

④ Ordner-/Dateiname

Erscheint bei der Wiedergabe einer Audiodatei/JPEG-Bilddatei/Videodatei.

Wenn eine MP3-Datei ID3-Tags enthält, zeigt die Anlage einen Album- bzw.

Titelnamen aus den ID3-Tag-Informationen an.

Die Anlage unterstützt ID3-Tags der Version 1.0/1.1/2.2/2.3.

Die Anzeige von ID3-Tag-Informationen der Version 2.2/2.3 hat Vorrang, falls bei einer einzigen MP3-Datei ID3-Tags der Version 1.0/1.1 und der Version 2.2/2.3 verwendet werden.

⑤ Textinformationen

Text erscheint nur, wenn solche Informationen auf der DVD/Super Audio CD/CD gespeichert sind. Sie können den Text nicht bearbeiten. Wenn die CD/DVD keinen Text enthält, erscheint „NO TEXT“.

Hinweis

- Je nach Typ der Quelle, die wiedergegeben wird, kann nur eine begrenzte Anzahl von Zeichen angezeigt werden. Außerdem werden bei einigen Quellen nicht alle Textzeichen angezeigt.

Informationen im Display an der Vorderseite

Mit jedem Tastendruck auf TIME/TEXT während der Wiedergabe werden folgende Informationen angezeigt.

Manche der angezeigten Informationen werden nach einigen Sekunden ausgeblendet.

■ DVD VIDEO/DVD-VR

① Spieldauer des aktuellen Titels
② Restspieldauer des aktuellen Titels
③ Spieldauer des aktuellen Kapitels
④ Restspieldauer des aktuellen Kapitels
⑤ Name der DVD
⑥ Titel und Kapitel

■ VIDEO-CD (mit PBC-Funktionen)/Super-VCD (mit PBC-Funktionen)

① Spieldauer des aktuellen Elements
② Name der CD
③ Szenennummer

■ VIDEO-CD (ohne PBC-Funktionen)/Super Audio CD/CD

① Spieldauer des aktuellen Stücks
② Restspieldauer des aktuellen Stücks
③ Spieldauer der CD
④ Restspieldauer der CD
⑤ Stückname
⑥ Stück und Index*

* Nur VIDEO-CD/Super Audio CD.

■ Super-VCD (ohne PBC-Funktionen)

① Spieldauer des aktuellen Stücks
② Text zum Stück
③ Stück- und Indexnummer

■ DATA CD/DATA DVD/USB-Gerät (Audiodatei)

① Spieldauer und Nummer des aktuellen Stücks
② Name des Stücks (der Datei)*
* Wenn eine MP3-Datei ID3-Tags enthält, zeigt die Anlage einen Titelnamen aus den ID3-Tag-Informationen an.
Die Anlage unterstützt ID3-Tags der Version 1.0/1.1/2.2/2.3.
Die Anzeige von ID3-Tag-Informationen der Version 2.2/2.3 hat Vorrang, falls bei einer einzigen MP3-Datei ID3-Tags der Version 1.0/1.1 und der Version 2.2/2.3 verwendet werden.

■ DATA CD (Videodatei)/DATA DVD (Videodatei)/USB-Gerät (Videodatei)

① Spieldauer der aktuellen Datei
② Name der aktuellen Datei
③ Aktuelle Album- und Dateinummer

Hinweis

• Mit dieser Anlage können Sie nur die erste Stufe von DVD/CD-Text, z. B. Namen von DVDs/CDs oder von Titeln, anzeigen lassen.
• Der Name der CD/DVD oder eines Stücks wird textabhängig unter Umständen nicht korrekt angezeigt.
• Die Spieldauer von MP3-Dateien und Videodateien wird möglicherweise nicht korrekt angezeigt.

Anzeigen der Datumsangaben bei JPEG-Bilddateien

DATA CD DATA DVD USB

Sie können die Datumsangaben während der Wiedergabe anzeigen lassen, sofern die JPEG-Bilddateien ein Exif*-Tag enthalten.

Drücken Sie 📄 DISPLAY so oft, bis [DATUM] im Steuermenü erscheint.

5( 8) 10( 15) 18/9/2002 Datumsangaben DATA CD

* „Exchangeable Image File Format“ ist ein Bildformat für Digitalkameras, das von der Japan Electronics and Information Technology Industries Association (JEITA) definiert wurde.

Audio-/Videowiedergabe von einem angeschlossenen Gerät

Funktions- auswahl- tasten

1 Wählen Sie die gewünschte Funktion mit den Funktionsauswahltasten aus.

Die ausgewählte Option erscheint im Display an der Vorderseite.

Taste	Quelle
DVD/CD	Mit der Anlage wiedergegebene CD/DVD
FM	UKW-Radio
USB	USB-Gerät oder iPod* am Anschluss ⇌ (USB).
TV	Fernsehgerät oder Kabelempfänger/Set-Top-Box

Sie können die gewünschte Funktion auch auswählen, indem Sie mehrmals FUNCTION drücken.

2 Bereiten Sie die Tonquelle vor.

• DVD/CD: Legen Sie die CD/DVD ins Gerät ein (Seite 33).
  • TUNER FM: Wählen Sie eine Radiosendung aus (Seite 47).
• USB: Schließen Sie ein USB-Gerät direkt (Seite 33) oder einen iPod* über ein USB-Kabel an (Seite 46).

• TV: Stellen Sie am Fernsehgerät oder der Set-Top-Box den gewünschten Kanal ein.

3 Bedienen Sie das angeschlossene Gerät.

Wählen Sie bei einer Set-Top-Box am Fernsehgerät den Set-Top-Box-Eingang, an den die Set-Top-Box angeschlossen ist.

* Nur Modelle für Großbritannien.

Über USB bedienbare iPod-Modelle

Sie können einen iPod mit den Tasten auf der Fernbedienung bedienen, wenn Sie den iPod über den Anschluss ⇌ (USB) an die Anlage anschließen.

Der Akku des iPod wird über die Anlage geladen.

Die folgenden iPod-Modelle können über USB bedient werden. Aktualisieren Sie den iPod mit der neuesten Software, bevor Sie ihn mit der Anlage benutzen.

Die folgenden Fernbedienungstasten stehen zum Bedienen eines an die Anlage angeschlossenen iPod zur Verfügung:

Drücken Sie	Funktion
▶, □	Gleiche Funktion wie die Taste ▶/□ am iPod.
■	Unterbrechen der Wiedergabe (Pause).
◀/◀◀ oder ▶▶/□▶	Zurückschalten oder Weiterschalten.
|◀◀ oder ▶▶|	Gleiche Funktion wie die Taste |◀◀ oder ▶▶| am iPod.
◎ DISPLAY, ⚙️ RETURN, ←	Gleiche Funktion wie die Taste MENU am iPod.
↑/↓	Gleiche Funktion wie das Click-Wheel (Klickrad) am iPod.
⊕ , →	Gleiche Funktion wie die mittlere Taste am iPod.

Hinweis

• Wenn die Anlage eingeschaltet und der iPod an die Anlage angeschlossen ist, wird der Akku im iPod geladen.
• Es ist nicht möglich, Lieder auf einen iPod zu übertragen.
• Sony übernimmt keine Haftung für den Fall, dass auf dem iPod aufgenommene Daten verloren gehen oder beschädigt werden, wenn der iPod an dieses Gerät angeschlossen wird.
• Dieses Gerät ist auf die Verwendung mit einem iPod ausgelegt und ist für die Einhaltung der Apple-Leistungsstandards zertifiziert.

Tuner

Speichern von Radiosendern

Sie können 20 UKW-Sender voreinstellen und speichern.

Aktueller Frequenzbereich und Speichernummer Aktueller Sender FM FM 10: 88.00 MHz

1 Drücken Sie FM.
2 Halten Sie TUNING +/- gedrückt, bis der automatische Sendersuchlauf beginnt.

Der Suchlauf stoppt, wenn ein Sender empfangen wird. „TUNED“ erscheint im Display an der Vorderseite. Wenn die Anlage eine Stereosendung empfängt, erscheint zusätzlich „ST“ im Display an der Vorderseite.

3 Drücken Sie SYSTEM MENU.
4 Wählen Sie mit ↑/↓ die Option „MEMORY“ aus.
5 Drücken Sie ⊕ oder →.

Eine Speichernummer erscheint im Display an der Vorderseite.

TUNED ST

6 Wählen Sie mit ↑/↓ die gewünschte Speichernummer aus.

TUNED ST

7 Drücken Sie ⊕.

„COMPLETE“ wird im Display an der Vorderseite angezeigt und der Sender wird gespeichert.

8 Weitere Sender können Sie wie in Schritt 2 bis 7 erläutert speichern.
9 Drücken Sie SYSTEM MENU.

So ändern Sie die Speichernummer

Wählen Sie die gewünschte Speichernummer durch Drücken von PRESET +/- (Seite 47) und führen Sie dann den Vorgang ab Schritt 3 durch.

Radioempfang

Speichern Sie zunächst Radiosender in der Anlage ab (siehe „Speichern von Radiosendern“ (Seite 47)).

1 Drücken Sie FM.
2 Drücken Sie mehrmals PRESET +/- und wählen Sie den gewünschten gespeicherten Sender.
3 Stellen Sie die Lautstärke mit VOLUME +/- ein.

So stellen Sie Sender mit bekannten Frequenzen ein

Drücken Sie in Schritt 2 D.TUNING, halten Sie SHIFT gedrückt und geben Sie mit den Zahlentasten die Frequenz ein und drücken Sie dann ⊕.

So stellen Sie nicht gespeicherte Sender ein

Sie können in Schritt 2 manuell oder automatisch Radiosender einstellen. Um den manuellen Sendersuchlauf zu aktivieren, drücken Sie mehrmals TUNING +/-. Um den automatischen Sendersuchlauf zu aktivieren, halten Sie TUNING +/- gedrückt. Der automatische Sendersuchlauf stoppt automatisch, wenn die Anlage einen Radiosender empfängt. Um den automatischen Sendersuchlauf manuell zu stoppen, drücken Sie TUNING +/- oder ■.

Bei verrauschtem UKW-Empfang

Wenn der UKW-Empfang verrauscht ist, können Sie den monauralen Empfangsmodus einstellen. Der Stereoeffekt geht dabei verloren, aber der Empfang ist besser.

1 Drücken Sie SYSTEM MENU.
2 Wählen Sie mit ↑/↓ die Option „FM MODE“ aus.

TUNED ST

3 Drücken Sie ⊕ oder →.

4 Wählen Sie mit ↑/↓ die Option „MONO“ aus.

• „STEREO“: Stereoempfang.
  • „MONO“: Monauraler Empfang.

5 Drücken Sie ⊕.

6 Drücken Sie SYSTEM MENU.

Wiedergeben von Raumklang

Sie können Raumklang erzielen, indem Sie einfach eine der in der Anlage vorprogrammierten Raumklangeinstellungen auswählen.

Wiedergeben des Fernsehtons mit 5.1-Kanal-Raumklangeffekt

1 Drücken Sie SYSTEM MENU.
2 Wählen Sie mit ↑/↓ die Option „SUR.SETTING“ aus und drücken Sie ⊕ oder →. Die ausgewählte Option erscheint im Display an der Vorderseite.
3 Wählen Sie mit ↑/↓ die Option „PRO LOGIC“ aus und drücken Sie ⊕.
4 Drücken Sie SYSTEM MENU.

Hinweis

- Bei einer monauralen Fernsehsendung wird der Ton nur über den mittleren Lautsprecher ausgegeben.

Auswählen der gewünschten Raumklangeinstellungen

1 Drücken Sie SYSTEM MENU.
2 Wählen Sie mit ↑/↓ die Option „SUR.SETTING“ aus und drücken Sie ⊕ oder →. Die ausgewählte Option erscheint im Display an der Vorderseite.
3 Wählen Sie mit ↑/↓ die gewünschte Raumklangeinstellung aus und drücken Sie ⊕. Die verschiedenen Raumklangeinstellungen sind in der Tabelle unten beschrieben.
4 Drücken Sie SYSTEM MENU.

Ausgabe über die Lautsprecher

In der Tabelle unten sind die Optionen aufgeführt, die Sie auswählen können, wenn alle Lautsprecher an das Gerät angeschlossen sind und [LAUTSPR-ANORDNG] auf [STANDARD] gesetzt ist (Seite 63).

Ton von	Raumklangeinstellung	Wirkung
	„A.F.D. MULTI“(AUTO FORMAT DIRECT MULTI)	2-kanalige Tonquelle: Die Anlage gibt 2-Kanal-Ton über die vorderen und die Raumklanglautsprecher aus, indem der 2-Kanal-Ton dem linken und rechten Raumklangkanal zugewiesen wird.Mehrkanalige Tonquelle: Wie die Anlage den Ton über die Lautsprecher ausgibt, hängt von der Anzahl der Kanäle bei der Tonquelle ab.
	„PRO LOGIC“„PLII MOVIE“„PLII MUSIC“	2-kanalige Tonquelle: Die Anlage simuliert bei 2-kanaligen Tonquellen Raumklang und gibt den Ton über alle Lautsprecher aus.- Mit „PRO LOGIC“ erfolgt die Decodierung gemäß Dolby Pro Logic.- Mit „PLII MOVIE“ erfolgt die Decodierung gemäß dem Dolby Pro Logic II-Filmmodus.- Mit „PLII MUSIC“ erfolgt die Decodierung gemäß dem Dolby Pro Logic II-Musikmodus.Mehrkanalige Tonquelle: Wie die Anlage den Ton über die Lautsprecher ausgibt, hängt von der Anzahl der Kanäle bei der Tonquelle ab.
	„2CH STEREO“	Die Anlage gibt den Ton unabhängig vom Klangformat oder der Anzahl der Kanäle über die vorderen Lautsprecher und den Tiefsttonlautsprecher aus. Raumklangformate mit mehr Kanälen werden auf 2 Kanäle heruntergemischt.
Je nach Tonquelle.	„A.F.D. STD“(AUTO FORMAT DIRECT STANDARD)	Die Anlage erkennt das Klangformat der Tonquelle und der Ton wird so wiedergegeben, wie er aufgenommen/ codiert wurde.

Hinweis

• Sie können die Raumklangeinstellungen nicht auswählen, während an der Anlage eine CD/DVD eingelesen wird.
• Je nach eingespeistem Datenstrom haben die Raumklangeinstellungen möglicherweise keine Wirkung.

Auswählen des Klangeffekts

Auswählen eines passenden Effekts für die Tonquelle

Drücken Sie SOUND MODE während der Wiedergabe so oft, bis der gewünschte Modus im Display an der Vorderseite erscheint.

• „AUTO“: Die Anlage wählt automatisch „MOVIE“ oder „MUSIC“, um je nach Tonquelle den passenden Klangeffekt zu erzeugen. „AUTO“ erscheint im Display an der Vorderseite.
• „MOVIE“: Die Anlage reproduziert für Filme geeigneten Klang. „MOVIE“ erscheint im Display an der Vorderseite.
• „MUSIC“: Die Anlage reproduziert für Musik geeigneten Klang. „MUSIC“ erscheint im Display an der Vorderseite.

Hinweis

- Bei der Wiedergabe einer Super Audio CD steht diese Funktion nicht zur Verfügung.

Verbessern von komprimiertem Klang

Sie können komprimierten Klang, z. B. von einer MP3-Datei, verbessern. Dieser Effekt wird automatisch aktiviert, wenn die folgenden Bedingungen erfüllt sind:

• Als Funktion ist „USB“ eingestellt.
• „SUR.SETTING“ ist auf „A.F.D. STD“ oder „A.F.D. MULTI“ gesetzt (Seite 49).

So schalten Sie den Klangeffekt aus

Wählen Sie für „SUR.SETTING“ eine andere Einstellung als „A.F.D. STD“ oder „A.F.D. MULTI“ (Seite 49).

Komfortfunktionen

Verwenden der Steuerung für HDMI für „BRAVIA“ Sync

Diese Funktion steht bei Fernsehgeräten zur Verfügung, die über die Funktion „BRAVIA“ Sync verfügen.

Wenn Sie Sony-Geräte, die mit der Steuerung für HDMI kompatibel sind, über ein HDMI-Kabel anschließen, lassen sich die Geräte wie im Folgenden erläutert besonders einfach steuern:

• Systemausschaltung (Seite 53)
• One-Touch-Wiedergabe (Seite 53)
• Kinomodus (Seite 53)
• Systemaudiosteuerung (Seite 53)
  – Lautstärkenbeschränkung (Seite 54)
  – Problemlose Fernsteuerung (Seite 54)
  – Sprache übernehmen (Seite 54)

Steuerung für HDMI ist ein Standard für den Austausch von Steuerfunktionsbefehlen nach CEC-Spezifikation (Consumer Electronics Control) für HDMI (High-Definition Multimedia Interface).

Hinweis

- Je nach angeschlossenem Gerät steht die Steuerung für HDMI möglicherweise nicht zur Verfügung. Schlagen Sie dazu in der Bedienungsanleitung zum Gerät nach.

Einrichten der Steuerung für HDMI

(Steuerung für HDMI - Schnelleinstellung)

Wenn das Fernsehgerät ebenfalls mit der Steuerung für HDMI - Schnelleinstellung kompatibel ist, können Sie die Funktion [STEUERUNG FÜR HDMI] der Anlage automatisch einstellen, indem Sie die Funktion am Fernsehgerät einstellen. Einzelheiten dazu

finden Sie in der Bedienungsanleitung zum Fernsehgerät.

Wenn das Fernsehgerät nicht mit der Steuerung für HDMI - Schnelleinstellung kompatibel ist, müssen Sie die Steuerung für HDMI an der Anlage und am Fernsehgerät manuell einstellen.

1 Vergewissern Sie sich, dass die Anlage und das Fernsehgerät über ein HDMI-Kabel miteinander verbunden sind.
2 Schalten Sie das Fernsehgerät ein und drücken Sie I/∅, um die Anlage einzuschalten.
3 Wählen Sie am Fernsehgerät den Eingang, an den die Anlage angeschlossen ist, damit das Bild vom HDMI-Eingang auf dem Fernsehschirm erscheint.
4 Stellen Sie die Steuerung für HDMI am Fernsehgerät ein.
Erläuterungen zum Einstellen des Fernsehgeräts finden Sie in der Bedienungsanleitung zum Fernsehgerät.
5 Drücken Sie DVD/CD an der Anlage.
6 Drücken Sie 📋 DISPLAY, während sich die Anlage im Stoppmodus befindet.
7 Wählen Sie mit ↑/↓ die Option [EINSTELLUNGEN] aus und drücken Sie ⊕.
8 Wählen Sie mit ↑/↓ die Option [BENUTZERDEFINIERT] aus und drücken Sie ⊕.
9 Wählen Sie mit ↑/↓ die Option [HDMI-EINSTELLUNGEN] aus und drücken Sie ⊕.
10 Wählen Sie mit ↑/↓ die Option [STEUERUNG FÜR HDMI] aus und drücken Sie ⊕.
11 Wählen Sie mit ↑/↓ die Option [EIN] aus und drücken Sie ⊕.

Ausschalten der Anlage zusammen mit dem Fernsehgerät

(Systemausschaltung)

Wenn Sie das Fernsehgerät mit der Taste POWER auf der Fernbedienung des Fernsehgeräts oder mit TV I/Ü auf der Fernbedienung der Anlage ausschalten, schaltet sich die Anlage automatisch aus.

Hinweis

• Diese Funktion hängt von den Einstellungen des Fernsehgeräts ab. Einzelheiten dazu finden Sie in der Bedienungsanleitung zum Fernsehgerät.
• Je nach Status der Anlage (z. B. bei der Wiedergabe einer CD) schaltet sich die Anlage möglicherweise nicht automatisch aus.

Wiedergeben einer DVD mit einem Tastendruck

(One-Touch-Wiedergabe)

Drücken Sie ONE-TOUCH PLAY.

Das Fernsehgerät schaltet sich ein, am Fernsehgerät wird der HDMI-Eingang eingestellt, an den die Anlage angeschlossen ist, und an der Anlage beginnt automatisch die Wiedergabe der DVD. Die Systemaudiosteuerung wird ebenfalls automatisch aktiviert.

Verwenden des Kinomodus

(Kinomodus)

Wenn Ihr Fernsehgerät mit dem Kinomodus kompatibel ist, wird die Bild- und Tonqualität optimal an Kinofilme angepasst und die Systemaudiosteuerung wird automatisch aktiviert.

Drücken Sie THEATRE.

Wiedergeben des Tons vom Fernsehgerät über die Lautsprecher der Anlage

(Systemaudiosteuerung)

Für diese Funktion müssen die Anlage und das Fernsehgerät über ein SCART (EURO AV)-Kabel und ein HDMI-Kabel miteinander verbunden sein (Seite 27).

Schalten Sie die Anlage mit I/½ ein, während das Fernsehgerät bereits eingeschaltet ist.

Die Systemaudiosteuerung wird aktiviert. Der Ton vom Fernsehgerät wird über die Lautsprecher der Anlage ausgegeben und die Lautstärke der Fernsehlautsprecher wird automatisch auf ein Minimum reduziert.

Hinweis

• Wenn sich das Fernsehgerät im PAP-Modus (Picture and Picture) befindet, steht die Systemaudiosteuerung nicht zur Verfügung. Wenn am Fernsehgerät der PAP-Modus beendet wird, wechselt das Ausgabeverfahren des Fernsehgeräts wieder zu dem Verfahren vor dem Aktivieren des PAP-Modus.
• Wenn Sie die Anlage mit einer Funktionsauswahltaste einschalten, passen Video und Ton unter Umständen nicht zusammen.
• Je nach Fernsehgerät wird die Lautstärke auf dem Fernsehschirm angezeigt, wenn Sie die Lautstärke an der Anlage einstellen. In diesem Fall wird auf dem Fernsehschirm möglicherweise eine andere Lautstärke als im Display an der Vorderseite der Anlage angezeigt.

Tipp

• Auch über das Menü des Fernsehgeräts lässt sich die Systemaudiosteuerung steuern.
• Sie können die Lautstärke und die Stummschaltung der Anlage über die Fernbedienung des Fernsehgeräts steuern.

Begrenzen der Lautstärke des über die Lautsprecher der Anlage ausgegebenen Fernsehtons

(Lautstärkenbeschränkung)

Wenn die Systemaudiosteuerung aktiviert ist und der Ton vom Fernsehgerät über die Lautsprecher der Anlage ausgegeben wird, ist die Lautstärke auf den Pegel begrenzt, der unter [MAXIMALE LAUTSTÄRKE] eingestellt wurde. Näheres finden Sie unter [MAXIMALE LAUTSTÄRKE] (Seite 62).

Steuern der Anlage über die Fernbedienung des Fernsehgeräts

(Problemlose Fernsteuerung)

Sie können die Grundfunktionen der Anlage über die Fernbedienung des Fernsehgeräts steuern, wenn die Videoausgabe der Anlage auf dem Fernsehschirm angezeigt wird. Einzelheiten dazu finden Sie in der Bedienungsanleitung zum Fernsehgerät.

Synchroner Wechsel der Sprache für die Bildschirmanzeigen der Anlage und des Fernsehgeräts

(Sprache übernehmen)

Wenn Sie die Sprache für die Bildschirmanzeigen des Fernsehgeräts wechseln, wechselt auch die Sprache für die Bildschirmanzeigen der Anlage.

Hinweis

- Dies funktioniert jedoch nicht, wenn Bildschirmanzeigen der Anlage gerade angezeigt werden.

Übertragen von Liedern an ein USB-Gerät

Sie können Lieder von einer Audio-CD an ein USB-Gerät übertragen, wobei die Lieder im MP3-Format codiert werden. Auch MP3-Dateien von einer DATA CD/DATA DVD können an ein USB-Gerät übertragen werden. Informationen zum Anschließen des USB-Geräts finden Sie unter „Wiedergeben von Dateien auf einer CD/DVD bzw. einem USB-Gerät“ (Seite 33).

Die übertragene Musik darf nur zum privaten Gebrauch genutzt werden. Für die Nutzung der Musik über diese Einschränkung hinaus ist eine Genehmigung des Urheberrechtinhabers erforderlich.

Hinweise zum Übertragen an ein USB-Gerät

• Verbinden Sie das Gerät und das USB-Gerät nicht über einen USB-Hub.
• Vergewissern Sie sich, dass auf dem USB-Gerät genug Platz für das Übertragen vorhanden ist.
• Trennen Sie während des Übertragens nicht das USB-Gerät von der Anlage.
• Wenn Sie Stücke von einer Audio-CD übertragen, werden die Stücke als MP3-Dateien mit 128 kbps aufgezeichnet.
• Wenn Sie MP3-Dateien von einer DATA CD/DATA DVD übertragen, werden die MP3-Dateien mit derselben Datenrate wie die ursprünglichen MP3-Dateien übertragen.
• CD-Text-Informationen werden für die angelegten MP3-Dateien nicht übertragen.
• Wenn Sie die Übertragung von einer Audio-CD mittendrin abbrechen, wird die erstellte MP3-Datei gelöscht.
  • Die Übertragung stoppt in den folgenden Fällen automatisch:
• Auf dem USB-Gerät steht beim Übertragen kein freier Speicher mehr zur Verfügung.

• Die Anzahl an Ordnern auf dem USB-Gerät erreicht die Höchstzahl an Ordnern, die die Anlage erkennen kann.

• Sie können bis zu 150 Dateien in einem Ordner speichern.

• Sie können bis zu 199 Ordner auf einem einzelnen USB-Gerät speichern.
• Wenn ein Ordner oder eine Datei, die Sie übertragen wollen, bereits mit demselben Namen auf dem USB-Gerät vorhanden ist, wird eine fortlaufende Nummer zum Namen hinzugefügt, so dass der ursprüngliche Ordner bzw. die Datei nicht überschrieben wird.

So wählen Sie das Übertragungsziel auf dem USB- Gerät aus

Bei manchen USB-Geräten können Sie die Speichernummer für die Übertragung auswählen.

Drücken Sie MEM SEL.

Ausgewählte Speichernnummer SONY USB-Speicher②gewählt. Home Theatre System

Hinweis

• Wenn der Speicher nicht ausgewählt werden kann, erscheint [Funktion nicht möglich.] auf dem Fernsehschirm.
  • Die Speichernummer ist je nach USB-Gerät unterschiedlich.
• Wählen Sie das Übertragungsziel vor dem Übertragen aus.

Regeln beim Erstellen von Ordnern und Dateien

Beim Übertragen an ein USB-Gerät wird direkt unter dem Ordner „ROOT“ ein Ordner namens „MUSIC“ erstellt. Je nach

Übertragungsmethode und Tonquelle werden die Ordner und Dateien im Ordner „MUSIC“ folgendermaßen erstellt.

- Beim Übertragen mehrerer Stücke von einer Audio-CD oder mehrerer MP3-Dateien von einer DATA CD/DATA DVD

Quelle	Ordnername	Dateiname
MP3	Wie die Namen auf der Übertragungsquelle1)
Audio-CD	„FLDR001“2)	„TRACK001“,3)

- Beim Übertragen eines einzelnen Stücks von einer Audio-CD oder einer einzelnen MP3-Datei von einer DATA CD/DATA DVD

Quelle	Ordnername	Dateiname
MP3	,,REC1-MP3 ^4)	Wie die Namen auf der Übertragungs-quelle ^1)
Audio-CD	,,REC1-CD ^4)	,,TRACK001 ^3)

^1) Der Name kann bis zu 64 Zeichen lang sein (ohne Erweiterung).
^2) Ordner werden danach in numerischer Reihenfolge zugewiesen.
^3) Dateien werden danach in numerischer Reihenfolge zugewiesen.
^4) Bei jeder Übertragung eines einzelnen Stücks wird eine neue Datei in den Ordner „REC1-MP3“ bzw. „REC1-CD“ übertragen.

Übertragen von Stücken von einer Audio-CD oder MP3-Dateien von einer DATA CD/DATA DVD an ein USB-Gerät

1 Legen Sie eine Audio-CD/DATA CD/DATA DVD ein.
2 Drücken Sie 😊 DISPLAY, während sich die Anlage im Stoppmodus befindet.
3 Wählen Sie mit ↑/↓ die Option [USB-TRANSFER] aus und drücken Sie ⊕.

■ Bei einer Audio-CD

Drücken Sie ⊕ und fahren Sie mit Schritt 5 fort.

■ Bei einer DATA CD/DATA DVD

Fahren Sie mit dem nächsten Schritt fort.

4 Wählen Sie mit ↑/↓ die Option [STÜCK] oder [ORDNER] aus und drücken Sie ⊕.

• [STÜCK]: Die Ordnerliste wird angezeigt. Wählen Sie mit ↑/↓ den gewünschten Ordner aus und drücken Sie ⊕.
• [ORDNER]: Die auf der DATA CD/DATA DVD aufgezeichneten Ordner werden angezeigt. Sie können alle MP3-Dateien im Ordner übertragen.

5 Drücken Sie ←/↑/↓/→ , wählen Sie [■ ALLE] (bei einer Audio-CD) oder [☑ ALLE] (bei einer DATA CD/DATA DVD) und drücken Sie dann ⊕.

Wenn Sie die Auswahl aller Stücke aufheben wollen, wählen Sie [☐ ALLE] und drücken ⊕.

6 Wählen Sie mit ←/↑/↓/→ die Option [START] aus und drücken Sie ⊕.

Zum Beenden der Übertragung drücken Sie ■.

So wählen Sie einzelne Stücke/MP3-Dateien/Ordner aus

Drücken Sie in Schritt 5 ↑/↓, heben Sie das Stück/die MP3-Datei/den Ordner hervor und drücken Sie dann ⊕, so dass das gewünschte Element mit einer Markierung versehen wird. Zum Aufheben der Auswahl heben Sie das Stück/die MP3-Datei/den Ordner hervor und drücken Sie ⊕, so dass die Markierung gelöscht wird.

■ Bei einer Audio-CD

Restlicher Speicherplatz auf dem USB-Gerät

USB-TRANSFER 1 STÜCK 01 2 STÜCK 02 3 STÜCK 03 4 STÜCK 04 5 STÜCK 05 6 STÜCK 06 7 STÜCK 07 8 STÜCK 08 START ■ ALLE □ ALLE

Zu übertragende Stücke.

■ Bei einer DATA CD/DATA DVD

Restlicher Speicherplatz auf dem USB-Gerät

USB-TRANSFER 2002_Remixes 01_Back_Seat_O... 02_One_Nights... 03_Are_You_Ma... 04_I_Can_Lose... 05_Soul_Survivo... 06_Strangers_B... 07_Stay_maxi_ve... START ALLE ALLE

Zu übertragende MP3-Dateien/Ordner.

Übertragen mit einem Tastendruck

Sie können Stücke bzw. MP3-Dateien ganz einfach mit REC TO USB an ein USB-Gerät übertragen.

1 Legen Sie eine Audio-CD/DATA CD/DATA DVD ein.
2 Drücken Sie ■.

Wenn Sie alle Stücke übertragen möchten, fahren Sie mit Schritt 4 fort.

Wenn Sie ein einzelnes Stück übertragen möchten, fahren Sie mit dem nächsten Schritt fort.

3 Wählen Sie das gewünschte Stück bzw. die MP3-Datei aus und drücken Sie ▶.
4 Drücken Sie REC TO USB am Gerät.

- leuchtet auf und „READING“ erscheint im Display an der Vorderseite. Danach erscheinen abwechselnd „PUSH PLAY“ und der restliche Speicherplatz auf dem USB-Gerät im Display an der Vorderseite.

5 Starten Sie mit ▶ die Übertragung.

Wenn die Übertragung abgeschlossen ist, erscheint „COMPLETE“ im Display an der Vorderseite und die CD/DVD-Wiedergabe sowie das USB-Gerät stoppen automatisch. Zum Beenden der Übertragung drücken Sie ■.

Löschen von Audiodateien auf einem USB-Gerät

Sie können Audiodateien („.mp3“, „.wma“ und „.m4a“) auf dem USB-Gerät löschen.

1 Drücken Sie USB.
2 Wählen Sie mit ↑/↓ einen Ordner aus.
3 Wählen Sie die Audiodatei(en).

■ So löschen Sie alle Audiodateien in einem Ordner

Halten Sie SHIFT gedrückt und drücken Sie CLEAR.

■ So löschen Sie eine Audiodatei

Wählen Sie mit ⊕ und ↑/↓ die gewünschte Audiodatei aus, halten Sie SHIFT gedrückt und drücken Sie CLEAR.

4 Wählen Sie mit die Option [JA] aus und drücken Sie ⊕.

Zum Abbrechen wählen Sie [NEIN] und drücken dann ⊕.

Hinweis

• Trennen Sie während des Löschvorgangs nicht das USB-Gerät von der Anlage.
• Wenn ein zu löschender Ordner Dateien in einem Nicht-Audioformat oder Unterordner enthält, werden diese aus der Liste am Fernsehschirm, nicht jedoch vom USB-Gerät gelöscht.

Der Sleep-Timer

Sie können das Gerät so einstellen, dass es sich nach einer voreingestellten Zeit automatisch ausschaltet. Auf diese Weise können Sie beim Einschlafen Musik hören.

1 Drücken Sie SYSTEM MENU.
2 Wählen Sie mit ↑/↓ die Option „SLEEP“ aus und drücken Sie ⊕ oder →.

Die ausgewählte Option erscheint im Display an der Vorderseite.

3 Wählen Sie mit ↑/↓ eine Einstellung aus und drücken Sie ⊕.

Die Minutenanzeige (für die Restdauer) wechselt in Schritten von 10 Minuten.

4 Drücken Sie SYSTEM MENU.

Korrigieren einer Verzögerung zwischen Bild und Ton

[A/V SYNC]

DVD-V

DVD-VR

VIDEO CD

DATA CD

DATA DVD

USB

Wenn der Ton nicht mit dem Bild auf dem Fernsehschirm synchron ist, können Sie die Verzögerung zwischen Bild und Ton korrigieren.

1 Drücken Sie 📄 DISPLAY.
2 Wählen Sie mit ↑/↓ die Option [A/V SYNC] aus und drücken Sie ⊕.
3 Wählen Sie mit ↑/↓ eine Einstellung aus und drücken Sie ⊕.

• [AUS]: Die Funktion ist ausgeschaltet.

• [EIN]: Die Verzögerung zwischen Bild und Ton wird korrigiert.

Hinweis

- Je nach eingehendem Datenstrom hat [A/V SYNC] möglicherweise keine Wirkung.

Ändern des Eingangspegels des Tons angeschlossener Geräte

Durch eine Verringerung des Eingangspegels lassen sich Verzerrungen des Tons von der angeschlossenen Komponente unter Umständen korrigieren.

1 Drücken Sie TV.
2 Drücken Sie SYSTEM MENU.
3 Wählen Sie mit ↑/↓ die Option „ATTENUATE“ aus und drücken Sie ⊕ oder →.
4 Wählen Sie mit ↑/↓ eine Einstellung aus und drücken Sie ⊕.
- „ATT ON“: Der Eingangspegel wird gedämpft.
- „ATT OFF“: Normaler Eingangspegel.
5 Drücken Sie SYSTEM MENU.

Ändern der Helligkeit des Displays an der Vorderseite

1 Drücken Sie SYSTEM MENU.
2 Wählen Sie mit ↑/↓ die Option „DIMMER“ aus und drücken Sie ⊕ oder →.

Die ausgewählte Option erscheint im Display an der Vorderseite.

3 Wählen Sie mit ↑/↓ die Helligkeit im Display an der Vorderseite aus und drücken Sie dann ⊕.

• „DIMMER OFF“: Das Display an der Vorderseite ist hell.
• „DIMMER ON“: Das Display an der Vorderseite ist dunkler.

4 Drücken Sie SYSTEM MENU.

Aktivieren/Deaktivieren des Demomodus

Wenn die Anlage in den Bereitschaftsmodus geschaltet ist, können Sie die Demo im Display an der Vorderseite ein- oder ausschalten.

1 Drücken Sie SYSTEM MENU.
2 Wählen Sie mit ↑/↓ die Option „DEMO“ aus und drücken Sie ⊕ oder →.

Die ausgewählte Option erscheint im Display an der Vorderseite.

3 Wählen Sie mit ↑/↓ eine Einstellung aus und drücken Sie ⊕.

• „DEMO OFF“: Die Funktion ist ausgeschaltet.
• „DEMO ON“: Die Funktion ist eingeschaltet.

4 Drücken Sie SYSTEM MENU.

Erneutes Ausführen der Schnellkonfiguration

1 Drücken Sie DVD/CD.
2 Drücken Sie 📋 DISPLAY, während sich die Anlage im Stoppmodus befindet.
3 Wählen Sie mit ↑/↓ die Option [EINSTELLUNGEN] aus und drücken Sie ⊕.
4 Wählen Sie mit ↑/↓ die Option [SCHNELLKONFIG.] aus und drücken Sie ⊕.

Nehmen Sie die Schnellkonfiguration wie unter „Vornehmen der

Schnellkonfiguration“ (Seite 30) erläutert vor.

Automatischer Wechsel der Anlage in den Bereitschaftsmodus

Wenn die Anlage etwa 30 Minuten lang nicht bedient wird und etwa 30 Minuten lang auch keine Tonwiedergabe läuft, schaltet die Anlage automatisch in den Bereitschaftsmodus. Etwa 2 Minuten, bevor die Anlage in den Bereitschaftsmodus schaltet, beginnt im Display an der Vorderseite „AUTO STBY“ zu blinken. Sie können diese Bereitschaftsautomatik ein- und ausschalten.

1 Drücken Sie SYSTEM MENU.
2 Wählen Sie mit ↑/↓ die Option „AUTO STBY“ aus und drücken Sie ⊕ oder →.
Die ausgewählte Option erscheint im Display an der Vorderseite.
3 Wählen Sie mit ↑/↓ die Einstellung aus und drücken Sie ⊕.

• „ON“: Die Funktion ist eingeschaltet.
• „OFF“: Die Funktion ist ausgeschaltet.

4 Drücken Sie SYSTEM MENU.

Weitere Einstellungen

Sie können an der Anlage verschiedene

Einstellungen beispielsweise für Bild und Ton vornehmen.

Die angezeigten Optionen sind je nach Gebiet unterschiedlich.

Hinweis

• Die auf einer CD/DVD gespeicherten

Wiedergabeeinstellungen haben Priorität vor den Einstellungen im Setup-Menü und es funktionieren unter Umständen nicht alle der hier beschriebenen Funktionen.

1 Drücken Sie DVD/CD.
2 Drücken Sie 📁 DISPLAY, während sich die Anlage im Stoppmodus befindet.
3 Wählen Sie mit ↑/↓ die Option [EINSTELLUNGEN] aus und drücken Sie ⊕.
4 Wählen Sie mit ↑/↓ die Option [BENUTZERDEFINIERT] aus und drücken Sie ⊕.
5 Wählen Sie mit ↑/↓ die Setup-Option aus und drücken Sie ⊕.

• [SPRACHE] (Seite 60)
• [BILDEINSTELLUNGEN] (Seite 61)
• [HDMI-EINSTELLUNGEN] (Seite 62)
• [TONEINSTELLUNGEN] (Seite 63)
• [SYSTEMEINSTELLUNGEN] (Seite 63)
• [LAUTSPRECHER] (Seite 65)

Beispiel: [BILDEINSTELLUNGEN]

Ausgewählte Option

BILDEINSTELLUNGEN TV-GERAT: 16:9 LINE: VIDEO PAUSEMODUS: AUTO Setup-Optionen

6 Wählen Sie mit ↑/↓ eine Option aus und drücken Sie ⊕.

Die Optionen zur ausgewählten

Hauptoption erscheinen.

Beispiel: [TV-GERÄT]

BILDEINSTELLUNGEN TV-GERAT: 16:9 LINE: 16:9 PAUSEMODUS: 4:3 LETTER BOX 4:3 PAN SCAN Optionen

7 Wählen Sie mit ↑/↓ eine Einstellung aus und drücken Sie ⊕.

Die Einstellung wird vorgenommen und die Konfiguration ist damit abgeschlossen.

Beispiel: [4:3 LETTER BOX]

BILDEINSTELLUNGEN TV-GERAT: 4:3 LETTER BOX LINE: VIDEO PAUSEMODUS: AUTO Ausgewählte Einstellung

So setzen Sie alle [EINSTELLUNGEN] zurück

Um alle [EINSTELLUNGEN] zurückzusetzen, schlagen Sie unter [ZURÜCKSETZEN] (Seite 65) nach.

Einstellen der Sprache für Anzeigen und Ton

[SPRACHE]

Sie können unterschiedliche Sprachen für die Bildschirmanzeigen bzw. den Ton einstellen.

■ [BILDSCHIRMANZEIGE]

Sie können die Sprache für die Anzeigen auf dem Fernsehschirm wechseln.

■ [MENÜ] DVD-V

Sie können die Sprache wechseln, in welcher das Menü der DVD angezeigt wird.

■ [TON] DVD-V

Sie können die Sprache für den Ton wechseln.

Mit [ORIGINAL] wird die Sprache ausgewählt, die auf der DVD Priorität hat.

■ [UNTERTITEL] DVD-V

Sie können die Sprache für die auf der DVD VIDEO aufgezeichneten Untertitel wechseln. Wenn Sie [WIE TON] wählen, wechselt die Sprache der Untertitel entsprechend der für die Tonspur ausgewählten Sprache.

Hinweis

- Wenn Sie unter [MENÜ], [TON] oder [UNTERTITEL] eine Sprache auswählen, die nicht auf der DVD VIDEO aufgezeichnet ist, wird automatisch eine der vorhandenen Sprachen ausgewählt (bei bestimmten DVDs funktioniert die automatische Sprachenwahl nicht).

Tipp

- Wenn Sie unter [MENÜ], [TON] und [UNTERTITEL] die Option [SONSTIGE →] wählen, wählen Sie bitte auch den Sprachcode in der „Liste der Sprachcodes“ (Seite 79) aus und geben ihn mit den Zahlentasten ein.

Einstellungen für das Bild

[BILDEINSTELLUNGEN]

Sie können je nach Ihrem Fernsehgerät geeignete Einstellungen auswählen.

■ [TV-GERÄT]

Hiermit legen Sie das Bildseitenverhältnis (Bildformat) für das angeschlossene Fernsehgerät fest.

[16:9]: Wählen Sie diese Option, wenn Sie ein Breitbildfernsehgerät oder ein Fernsehgerät mit Breitbildmodus anschließen.

[4:3 LETTER BOX]: Wählen Sie diese Option, wenn Sie ein Fernsehgerät mit einem 4:3-Standardbildschirm anschließen. Bilder im Breitbildformat werden mit Balken am oberen

und unteren Rand auf dem Fernsehschirm angezeigt.

[4:3 PAN SCAN]: Wählen Sie diese Option, wenn Sie ein Fernsehgerät mit einem 4:3-Standardbildschirm anschließen. Bilder im Breitbildformat werden automatisch so angezeigt, dass sie den Bildschirm füllen. Bereiche, die nicht auf den Bildschirm passen, werden abgeschnitten.

Sie können die Art der an der Buchse EURO AV → OUTPUT (TO TV) ausgegebenen Videosignale auswählen.

[VIDEO]: Videosignale werden ausgegeben. [RGB]: RGB-Signale werden ausgegeben.

Hinweis

• Wenn Ihr Fernsehgerät RGB-Signale nicht verarbeiten kann, erscheint kein Bild auf dem Fernsehschirm, wenn Sie [RGB] auswählen. Schlagen Sie dazu in der Bedienungsanleitung zu Ihrem Fernsehgerät nach.
• Sie können [RGB] nicht auswählen, solange „HDMI“ leuchtet. [RGB] wechselt automatisch zu [VIDEO], wenn Sie ein angeschlossenes HDMI-Gerät einschalten.

■ [PAUSEMODUS] DVD-V

(nur DVD VIDEO/DVD-R/DVD-RW)

Sie können das Bild für den Pausemodus festlegen.

[AUTO]: Bilder mit schnellen Bewegungen werden ohne Bildzittern wiedergegeben. Diese Einstellung ist im Normalfall geeignet. [VOLLBILD]: Bilder mit wenig Bewegung werden mit hoher Auflösung wiedergegeben.

Einstellungen für HDMI

[HDMI-EINSTELLUNGEN]

■ [HDMI-AUFLÖSUNG]

Sie können die Art des von der Buchse HDMI OUT ausgegebenen Videosignals auswählen.

[AUTO (1920 × 1080p)]: Die Anlage gibt die optimalen Videosignale für das angeschlossene Fernsehgerät aus.

[1920 × 1080i]: Die Anlage gibt 1920 × 1080i*-Videosignale aus.

[1280 × 720p]: Die Anlage gibt 1280 × 720p*-Videosignale aus.

[720 × 480p]**: Die Anlage gibt 720 × 480p*-Videosignale aus.

* i: Interlace, p: progressiv

**Je nach Gebiet wird möglicherweise [720 × 480/576p] angezeigt.

■ [STEUERUNG FÜR HDMI]

Diese Funktion steht zur Verfügung, wenn Sie die Anlage über ein HDMI-Kabel an ein Fernsehgerät anschließen, das mit der Steuerung für HDMI kompatibel ist.

[AUS]: Die Funktion ist ausgeschaltet.

[EIN]: Die Funktion ist eingeschaltet. Wenn Sie Geräte über ein HDMI-Kabel anschließen, werden Steuersignale zwischen den Geräten ausgetauscht, was die Bedienung vereinfacht.

■ [MAXIMALE LAUTSTÄRKE]

Wenn die Systemaudiosteuerung (Seite 53) aktiviert ist, wird je nach Lautstärkepegel der Anlage möglicherweise lauter Ton ausgegeben. Sie können dies verhindern, indem Sie den Lautstärkepegel begrenzen, wenn die Systemaudiosteuerung aktiv ist.

[AUS]: Die Funktion ist ausgeschaltet.

[PEGEL3]: Der maximale Lautstärkepegel ist auf 10 eingestellt.

[PEGEL2]: Der maximale Lautstärkepegel ist auf 15 eingestellt.

[PEGEL1]: Der maximale Lautstärkepegel ist auf 20 eingestellt.

Hinweis

- Diese Funktion steht nur zur Verfügung, wenn Sie [STEUERUNG FÜR HDMI] auf [EIN] setzen.

■ [YCBCR/RGB (HDMI)]

Sie können die Art des von der Buchse HDMI OUT ausgegebenen HDMI-Signals auswählen.

[YC_BC_R] : YC_B C_R -Signale werden ausgegeben.

[RGB]: RGB-Signale werden ausgegeben.

■ [TON (HDMI)]

Sie können die Audioausgabe von der Buchse HDMI OUT auswählen.

[AUS]: Über die Buchse HDMI OUT wird kein Ton ausgegeben.

[EIN]: Bei der Ausgabe von Audiosignalen werden Dolby Digital-, DTS- und PCM-Signale (96 kHz/24 Bit) in PCM-Signale mit 48 kHz/16 Bit konvertiert.

Hinweis

- Wenn Sie eine andere Funktion als „DVD/CD“ oder „USB“ einstellen, gibt die Anlage über die Buchse HDMI OUT keinen Ton aus, auch wenn Sie [TON (HDMI)] auf [EIN] setzen.

■ [JPEG-AUFLÖSUNG]

Sie können die Auflösung von an der Buchse HDMI OUT ausgegebenen JPEG-Bilddateien auswählen.

[SD □]: Die Anlage gibt die Bilder in Standard-Auflösung mit einem schwarzen Rahmen aus.

[HD □]: Die Anlage gibt die Bilder in HD-Auflösung mit einem schwarzen Rahmen aus. [HD]: Die Anlage gibt die Bilder in HD-Auflösung ohne schwarzen Rahmen aus. [(1920 × 1080i) HD □]: Die Anlage gibt die Bilder in HD-Auflösung in voller Größe mit einem schwarzen Rahmen aus.

[(1920 × 1080i) HD]: Die Anlage gibt die Bilder in HD-Auflösung in voller Größe ohne schwarzen Rahmen aus.

Hinweis

• [JPEG-AUFLÖSUNG] ist nur wirksam, wenn Sie [TV-GERÄT] unter [BILDEINSTELLUNGEN] auf [16:9] und [HDMI-AUFLÖSUNG] unter [HDMI-EINSTELLUNGEN] auf einen anderen Wert als [720 × 480p] oder [720 × 480/576p] setzen.
• Sie können [(1920 × 1080i) HD □] oder [(1920 × 1080i) HD] nur auswählen, wenn Sie [HDMI-AUFLÖSUNG] unter [HDMI-EINSTELLUNGEN] auf [1920 × 1080i] setzen.
• Das HDMI-Signal wird in folgenden Fällen kurzzeitig unterbrochen:
• An der Anlage wird eine DATA CD oder DATA DVD eingelegt oder ausgeworfen.
  – Sie schließen ein USB-Gerät an oder entfernen es.

Einstellungen für den Ton

[TONEINSTELLUNGEN]

■ [LAUTSPR-ANORDNG]

Je nach Form des Raums können oder wollen Sie manche Lautsprecher unter Umständen nicht aufstellen. Sony empfiehlt, zunächst die Lautsprecherposition festzulegen, um einen guten Raumklang zu erzielen.

[STANDARD]: Wählen Sie diese Option bei normaler Installation der Lautsprecher.

[OHNE CENTER-LAUTSPR]: Wählen Sie diese Option, wenn Sie nur die vorderen und die Raumklanglautsprecher aufstellen.

[OHNE RAUMKLANG]: Wählen Sie diese Option, wenn Sie nur den mittleren und die vorderen Lautsprecher aufstellen.

[NUR FRONT-LAUTSPR]: Wählen Sie diese Option, wenn Sie nur die vorderen Lautsprecher aufstellen.

[ALLE FRONT-LAUTSPR]: Wählen Sie diese Option, wenn Sie alle Lautsprecher vor der Hörposition aufstellen.

[ALLE VORNE-OHNE CENTER]: Wählen Sie diese Option, wenn Sie die vorderen und die Raumklanglautsprecher vor der Hörposition aufstellen.

■ [DYNAMIKBEGR.] DVD-V

Sie können den Dynamikbereich des Soundtracks begrenzen. [DYNAMIKBEGR.] ist nützlich, wenn Sie nachts mit niedriger Lautstärke Filme sehen möchten.

[AUS]: Der Dynamikbereich wird nicht begrenzt.

[STANDARD]: Der Soundtrack wird mit dem Dynamikbereich reproduziert, der bei der Aufnahme eingestellt war.

[MAX.]: Der Dynamikbereich wird vollständig komprimiert.

Hinweis

- [DYNAMIKBEGR.] steht nur bei Dolby Digital zur Verfügung.

■ [AUSWAHL TONSTANDARD] DVD-V

Bei einer CD/DVD mit mehreren Tonformaten (PCM, DTS, Dolby Digital oder MPEG-Audio) können Sie der Tonspur mit der höchsten Kanalanzahl Priorität zuweisen.

[AUS]: Die Funktion ist ausgeschaltet. [AUTO]: Die Anlage wählt die Tonspur gemäß der vorgegebenen Priorität automatisch aus.

Hinweis

- Wenn Sie die Option auf [AUTO] setzen, wird unter Umständen die Sprache gewechselt. Dabei hat die Einstellung unter [AUSWAHL TONSTANDARD] Vorrang vor der Einstellung von [TON] unter [SPRACHE] (Seite 60). (Bei manchen DVDs funktioniert diese Funktion möglicherweise nicht.)

Sonstige Einstellungen

[SYSTEMEINSTELLUNGEN]

■ [BILDSCHIRMSCHONER]

Sie können Schäden (Nachbilder) an Ihrem Anzeigegerät verhindern. Drücken Sie eine beliebige Taste (z. B. ▶), um den Bildschirmschoner zu beenden.

[EIN]: Der Bildschirmschoner wird angezeigt, wenn Sie die Anlage etwa 15 Minuten lang nicht bedienen.

[AUS]: Die Funktion ist ausgeschaltet.

■ [HINTERGRUND]

Sie können die Hintergrundfarbe bzw. das Hintergrundbild auf dem Fernsehschirm festlegen.

[INHALTSBILD]: Wenn auf der CD/DVD (CD-EXTRA usw.) ein Inhaltsbild (Standbild) aufgezeichnet ist, wird dieses angezeigt. Wenn kein Inhaltsbild vorhanden ist, wird ein Bild angezeigt, das in der Anlage gespeichert ist. [GRAFIK]: Ein vorgegebenes, in der Anlage gespeichertes Bild erscheint. [BLAU]: Der Hintergrund ist blau. [SCHWARZ]: Der Hintergrund ist schwarz.

■ [KINDERSICHERUNG]

Mit der Funktion [KINDERSICHERUNG] können Sie die Wiedergabe von DVDs einschränken, für die eine Altersfreigabestufe festgelegt ist. Szenen werden möglicherweise gesperrt oder durch andere Szenen ersetzt.

1 Geben Sie mit den Zahlentasten Ihr 4-stelliges Kennwort ein bzw. erneut ein und drücken Sie ⊕.
2 Wählen Sie mit ↑/↓ die Option [STANDARD] aus und drücken Sie ⊕.
3 Wählen Sie mit ↑/↓ ein Gebiet als Standard für die Kindersicherungsstufe aus und drücken Sie ⊕.

Wenn Sie [SONSTIGE →] wählen, wählen Sie bitte auch den Standardcode aus der „Codeliste für die Kindersicherungsregionen“ (Seite 79) aus und geben ihn mit den Zahlentasten ein.

4 Wählen Sie mit ↑/↓ die Option [STUFE] aus und drücken Sie ⊕.

5 Wählen Sie mit ↑/↓ die gewünschte Stufe aus und drücken Sie ⊕.

Je niedriger der Wert, um so strenger ist die Kindersicherungsstufe.

So deaktivieren Sie die Funktion [KINDERSICHERUNG]

Setzen Sie [STUFE] in Schritt 5 auf [AUS].

So lassen Sie eine DVD wiedergeben, für die die Funktion [KINDERSICHERUNG] aktiviert ist

Wenn Sie die DVD einlegen und ▶ drücken, erscheint die Anzeige für die Kennworteingabe. Geben Sie mit den Zahlentasten Ihr 4-stelliges Kennwort ein und drücken Sie ⊕.

Tipp

- Wenn Sie Ihr Kennwort vergessen haben, geben Sie mit den Zahlentasten „199703“ ein und drücken dann ^① . Sie werden aufgefordert, ein neues 4-stelliges Kennwort einzugeben. Nachdem Sie ein neues 4-stelliges Kennwort eingegeben haben, legen Sie die DVD wieder in das Gerät ein und drücken ^▶ . Wenn die Anzeige zum Eingeben des Kennworts erscheint, geben Sie das neue Kennwort ein.

Ändern des Kennworts

1 Geben Sie mit den Zahlentasten Ihr 4-stelliges Kennwort ein und drücken Sie ⊕.
2 Wählen Sie mit ↑/↓ die Option [PASSWORT ÄNDERN →] aus und drücken Sie ⊕.
3 Geben Sie mit den Zahlentasten ein neues 4-stelliges Kennwort ein und drücken Sie ⊕.
Wenn Sie bei der Kennworteingabe einen Fehler machen, drücken Sie erst ← und dann ⊕ und geben Sie dann die richtigen Ziffern ein.
4 Geben Sie Ihr Kennwort zur Bestätigung erneut mit den Zahlentasten ein und drücken Sie ⊕.

■ [DivX (R) VOD]

(Außer bei den Modellen für Großbritannien und Nordamerika)

Sie können den Registriercode oder Deaktivierungscode dieser Anlage anzeigen oder die Anlage nach der Aktivierung wieder deaktivieren.

So lassen Sie den Registriercode anzeigen Wählen Sie mit ↑/↓ die Option [Registriercode →] und drücken Sie dann ⊕.

So deaktivieren Sie die Anlage

Wählen Sie mit / die Option [JA] oder [NEIN] aus und drücken Sie ⊕.

- [JA]: Die Deaktivierung der Anlage erfolgt und der Deaktivierungscode wird angezeigt.

- [NEIN]: An der Anlage erscheint wieder die vorherige Anzeige.

So lassen Sie den Deaktivierungscode nach der Deaktivierung wieder anzeigen

Wählen Sie mit ↑/↓ die Option [Deactivation Code →] und drücken Sie dann ⊕.

Weitere Informationen finden Sie unter http://www.divx.com im Internet.

■ [WIEDERG.-FORTS. F. MEHR. DISCS]

DVD-V VIDEO CD

Die Anlage speichert die Stelle, an der die Wiedergabe der CD/DVD zuletzt gestoppt wurde, und setzt die Wiedergabe an genau dieser Stelle fort, wenn Sie die CD/DVD das nächste Mal einlegen.

[EIN]: Die Stellen für die

Wiedergabefortsetzung werden für bis zu 10 CDs/DVDs in der Anlage gespeichert.

[AUS]: Es werden keine Stellen für die Wiedergabefortsetzung in der Anlage gespeichert. Die Wiedergabe wird nur bei der aktuellen CD/DVD im Gerät an der Stelle fortgesetzt, an der sie zuvor gestoppt wurde.

Hinweis

- Wenn der Speicher für die Wiedergabefortsetzung voll ist, wird die gespeicherte Stelle für die älteste CD/DVD gelöscht.

■ [ZURÜCKSETZEN]

Sie können alle [EINSTELLUNGEN] außer [KINDERSICHERUNG] auf die Standardeinstellungen zurücksetzen.

Wählen Sie mit / die Option [JA] aus und drücken Sie ④ .

Sie können den Vorgang auch abbrechen und zum Steuermenü zurückwechseln, indem Sie hier [NEIN] auswählen.

Drücken Sie beim Zurücksetzen der Anlage nicht ⚠/💡. Es dauert einige Sekunden, bis der Vorgang abgeschlossen ist.

Hinweis

• Die Optionen [MEDIEN], [ANZEIGEDAUER], [EFFEKT] und [MULTI/2CH] werden ebenfalls auf die Standardeinstellungen zurückgesetzt.

Einstellungen für die Lautsprecher

[LAUTSPRECHER]

Sie können die Lautsprechereinstellungen statt mit der Schnellkonfiguration auch manuell vornehmen.

Wählen Sie dazu aus, welche Lautsprecher Sie verwenden werden, und stellen Sie dann den Abstand der Lautsprecher zur Hörposition sowie den Tonpegel für die einzelnen Lautsprecher ein. Den Tonpegel können Sie mit der Funktion [TESTTON] einstellen.

■ [VERBINDUNG]

[VORN]

[JA]

[MITTE]

[JA]: Normalerweise wählen Sie diese Einstellung aus.

[KEINER]: Wählen Sie diese Einstellung, wenn Sie keinen mittleren Lautsprecher anschließen.

[SURROUND]

[JA]: Normalerweise wählen Sie diese Einstellung aus.

[KEINER]: Wählen Sie diese Einstellung, wenn Sie keine Raumklanglautsprecher anschließen.

[SUBWOOFER]

[JA]

Hinweis

- Wenn Sie die Einstellung für [VERBINDUNG] ändern, bleibt die Einstellung [STANDARD] unter [LAUTSPR-ANORDNG] erhalten, eine andere Einstellung für [LAUTSPR-ANORDNG] wird dagegen auf [STANDARD] zurückgesetzt.

■ [ABSTAND]

Stellen Sie den Abstand aller Lautsprecher von der Hörposition ein.

Den besten Raumklang erzielen Sie, wenn sich alle Lautsprecher im selben Abstand von der Hörposition befinden. Sie können als Abstand für die vorderen Lautsprecher einen Wert zwischen 1,0 und 7,0 Metern* und für den mittleren Lautsprecher sowie für die

Raumklanglautsprecher einen Wert zwischen 0,0 und 7,0 Metern** einstellen.

Wenn Sie den mittleren Lautsprecher nicht im gleichen Abstand aufstellen können, dann können Sie ihn bis zu 1,6 Meter näher an die Hörposition heranrücken. Wenn Sie die Raumklanglautsprecher nicht im gleichen Abstand aufstellen können, dann können Sie sie bis zu 5,0 Meter näher an die Hörposition heranrücken.

[VORN] 3,0 m: Stellen Sie den Abstand der vorderen Lautsprecher ein.

[MITTE] 3,0 m: Stellen Sie den Abstand des mittleren Lautsprechers ein (bis zu 1,6 Meter näher an den vorderen Lautsprechern).

[SURROUND] 3,0 m: Stellen Sie den Abstand der Raumklanglautsprecher ein (bis zu 5,0 Meter näher an den vorderen Lautsprechern).

* 0,9 bis 6,9 m bei den Modellen für Nordamerika.

**0,0 bis 6,9 m bei den Modellen für Nordamerika.

■ [PEGEL (VORN)]

Sie können den Tonpegel der vorderen Lautsprecher, des mittleren Lautsprechers und des Tiefsttonlautsprechers einstellen. Sie können für die Parameter einen Wert zwischen -6,0 dB und 0 dB für [L/R] und zwischen -6,0 dB und +6,0 dB für [MITTE] und [SUBWOOFER] einstellen. Achten Sie darauf, [TESTTON] auf [EIN] zu setzen, um sich das Einstellen zu erleichtern.

[L/R] 0,0 dB: Stellen Sie den Pegel der vorderen Lautsprecher ein.

[MITTE] 0,0 dB: Stellen Sie den Pegel des mittleren Lautsprechers ein.

[SUBWOOFER] +2,0 dB: Stellen Sie den Pegel des Tiefsttonlautsprechers ein.

Sie können den Tonpegel der Raumklanglautsprecher einstellen. Sie können für den Parameter einen Wert zwischen -6,0 dB und +6,0 dB einstellen. Setzen Sie [TESTTON] auf [EIN], um sich das Einstellen zu erleichtern.

[L/R] 0,0 dB: Stellen Sie den Pegel der Raumklanglautsprecher ein.

■ [TESTTON]

Den Tonpegel der Lautsprecher können Sie mit der Funktion [TESTTON] einstellen.

[AUS]: Über die Lautsprecher wird kein Testton ausgegeben.

[EIN]: Der Testton wird beim Einstellen des Pegels nacheinander von den einzelnen Lautsprechern wiedergegeben.

Stellen Sie den Tonpegel folgendermaßen ein.

1 Setzen Sie [TESTTON] auf [EIN].
2 Drücken Sie mehrmals ←/↑/↓/→, wählen Sie den gewünschten Lautsprecher und den Pegel und drücken Sie dann ⊕.
3 Gehen Sie bei den übrigen Lautsprechern wie unter Schritt 2 erläutert vor.
4 Drücken Sie nach dem Einstellen der Lautsprecherpegel ←/↑/↓/→ und setzen Sie [TESTTON] auf [AUS].

Weitere Informationen

Sicherheitsmaßnahmen

Stromversorgung

- Wenn Sie das Gerät längere Zeit nicht benutzen möchten, ziehen Sie den Netzstecker aus der Netzsteckdose. Ziehen Sie dabei immer am Stecker, niemals am Kabel.

Aufstellung

• Stellen Sie die Anlage an einem Ort mit ausreichender Luftzufuhr auf, damit sich im Inneren der Anlage kein Wärmestau bildet.
• Wenn die Anlage lange Zeit mit hoher Lautstärke betrieben wird, erwärmt sich das Gehäuse. Dabei handelt es sich nicht um eine Fehlfunktion. Vermeiden Sie es jedoch, das Gehäuse zu berühren. Stellen Sie die Anlage nicht in einem geschlossenen Schrank usw. auf, wo die Belüftung unzureichend ist. Andernfalls kann es zu einer Überhitzung der Anlage kommen.
• Blockieren Sie die Lüftungsöffnungen nicht, indem Sie etwas auf die Anlage stellen. Die Anlage ist mit einem Endverstärker ausgestattet. Wenn die Lüftungsöffnungen blockiert werden, kann dies zu einem Wärmestau und Fehlfunktionen führen.
• Stellen Sie die Anlage nicht auf Oberflächen wie Teppichen oder Decken oder in der Nähe von Materialien wie Gardinen und Wandbehängen auf, die die Lüftungsöffnungen blockieren könnten.
• Stellen Sie die Anlage nicht in der Nähe von Wärmequellen wie Heizkörpern oder Warmluftauslässen oder an Orten auf, an denen sie direktem Sonnenlicht, außergewöhnlich viel Staub, mechanischen Vibrationen oder Stößen ausgesetzt ist.
• Stellen Sie die Anlage nicht in geneigter Position auf. Sie darf nur in waagrechter Position benutzt werden.
• Halten Sie die Anlage und die CDs/DVDs von Geräten fern, die starke Magnetfelder erzeugen, zum Beispiel Mikrowellenherden oder großen Lautsprechern.
• Stellen Sie keine schweren Gegenstände auf die Anlage.

Betrieb

• Wird die Anlage direkt von einem kalten in einen warmen Raum gebracht oder wird sie in einem Raum mit hoher Luftfeuchtigkeit aufgestellt, kann sich auf den Linsen im Gerät Feuchtigkeit niederschlagen. In diesem Fall funktioniert die Anlage möglicherweise nicht korrekt. Nehmen Sie dann die CD/DVD heraus und lassen Sie die Anlage etwa eine halbe Stunde lang eingeschaltet, bis die Feuchtigkeit verdunstet ist.
• Sollten Fremdkörper oder Flüssigkeiten in das Gerät gelangen, ziehen Sie den Netzstecker aus der Netzsteckdose und lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen.

Einstellen der Lautstärke

- Erhöhen Sie die Lautstärke nicht, wenn gerade eine sehr leise Passage oder eine Stelle ohne Audiosignale wiedergegeben wird. Andernfalls könnten die Lautsprecher beschädigt werden, wenn unversehens die Wiedergabe einer sehr lauten Passage beginnt.

Reinigung

- Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem weichen Tuch, das Sie leicht mit einer milden Reinigungslösung angefeuchtet haben. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benzin. Sollten an der Anlage Probleme auftreten oder sollten Sie Fragen haben, wenden Sie sich bitte an Ihren Sony-Händler.

Hinweis zu Reinigungs-Discs und Disc-/Linsenreinigungsmitteln

- Verwenden Sie keine Reinigungs-Disc und keine Disc-/Linsenreinigungsmittel (Nassreinigungsmittel oder Spray). Andernfalls kann es zu Fehlfunktionen kommen.

Hinweis zu den Farben auf dem Fernsehschirm

- Falls die Lautsprecher Farbunregelmäßigkeiten auf dem Fernsehschirm verursachen, schalten Sie das Fernsehgerät aus und nach 15 bis 30 Minuten wieder ein. Bleiben die Farbunregelmäßigkeiten bestehen, stellen Sie die Lautsprecher weiter entfernt vom Fernsehgerät auf.

WICHTIGER HINWEIS

Vorsicht: Diese Anlage kann ein Videostandbild oder eine Bildschirmanzeige für unbegrenzte Zeit auf dem Fernsehschirm anzeigen. Wenn ein Videostandbild oder eine Bildschirmanzeige aber sehr lange Zeit unverändert auf dem Fernsehschirm angezeigt wird, besteht die Gefahr einer dauerhaften Schädigung der Mattscheibe. Projektionsfernsehgeräte sind in dieser Hinsicht besonders empfindlich.

Transportieren der Anlage

- Stellen Sie vor dem Transportieren der Anlage sicher, dass keine CD/DVD eingelegt ist, und ziehen Sie das Netzkabel aus der Netzsteckdose.

Hinweise zu CDs/DVDs

Umgang mit CDs/DVDs

• Fassen Sie CDs/DVDs nur am Rand an, damit sie nicht verschmutzen. Berühren Sie nicht die Oberfläche einer CD/DVD.
• Kleben Sie weder Papier noch Klebeband auf CDs/DVDs.

• Setzen Sie CDs/DVDs weder direktem Sonnenlicht noch Wärmequellen wie zum Beispiel Warmluftauslässen aus. Lassen Sie sie nicht in einem in der Sonne geparkten Auto liegen, denn die Temperaturen im Wageninneren können sehr stark ansteigen.
• Bewahren Sie CDs/DVDs nach der Wiedergabe immer in ihrer Hülle auf.

Reinigung

- Reinigen Sie CDs/DVDs vor dem Abspielen mit einem Reinigungstuch. Wischen Sie dabei von der Mitte nach außen.

- Verwenden Sie keine Lösungsmittel wie Benzin oder Verdünner und keine handelsüblichen Reinigungsmittel oder Antistatik-Sprays für Schallplatten.

Mit dieser Anlage können Sie nur runde Standard-CDs/DVDs wiedergeben lassen. Bei anderen CDs/DVDs (z. B. karten-, herz- oder sternförmig) können Fehlfunktionen auftreten.

Verwenden Sie keine CDs/DVDs mit handelsüblichem Zubehör, zum Beispiel einem Etikett oder Ring.

Störungsbehebung

Sollten an der Anlage Störungen auftreten, versuchen Sie, diese anhand der folgenden Checkliste zu beheben, bevor Sie das Gerät zur Reparatur bringen. Sollte die Störung bestehen bleiben, wenden Sie sich an Ihren Sony-Händler.

Wenn während einer Reparatur Teile von Wartungstechnikern ausgetauscht werden, werden diese Teile eventuell einbehalten.

Allgemeines

Symptom	Mögliche Problemursachen und Abhilfemaßnahmen
Die Anlage lässt sich nicht einschalten.	Überprüfen Sie, ob das Netzkabel richtig angeschlossen ist.
Die Fernbedienung funktioniert nicht.	Die Entfernung zwischen der Fernbedienung und dem Gerät ist zu groß.Die Batterien in der Fernbedienung sind zu schwach.
Die Anlage funktioniert nicht ordnungsgemäß.	Ziehen Sie das Netzkabel aus der Netzsteckdose und schließen Sie es nach einigen Minuten wieder an.Gehen Sie wie im Folgenden erläutert vor. (Beachten Sie bitte, dass die Systemparameter, wie z. B. gespeicherte Radiosender, dabei auf die Standardeinstellungen zurückgesetzt werden.)1 Schalten Sie die Anlage durch Drücken von I/^ ein.2 Drücken Sie gleichzeitig ▶, FUNCTION und I/^ am Gerät. „COLD RESET“ erscheint im Display an der Vorderseite.


Symptom	Mögliche Problemursachen und Abhilfemaßnahmen
Es wird kein Bild angezeigt.	Der Videoeingang am Fernsehgerät ist nicht so eingestellt, dass Bilder von der Anlage angezeigt werden.Überprüfen Sie das Ausgabeformat an der Anlage.
Bei einer HDMI-Kabelverbindung wird kein Bild angezeigt.	Das Gerät ist an ein Eingabegerät angeschlossen, das nicht mit HDCP (High-bandwidth Digital Content Protection) kompatibel ist („HDMI“ im Display an der Vorderseite leuchtet nicht auf).Wenn die Buchse HDMI OUT als Videoausgang verwendet wird, ändern Sie die Art des von der Buchse HDMI OUT ausgegebenen Videosignals (Seite 62). Verbinden Sie das Fernsehgerät und das Gerät über eine andere Videobuchse als HDMI OUT und stellen Sie am Fernsehgerät den Videoeingang ein, an den das Gerät angeschlossen ist, so dass Sie die Bildschirmanzeige sehen. Ändern Sie die Art des von der Buchse HDMI OUT ausgegebenen Videosignals und stellen Sie am Fernsehgerät wieder den HDMI-Eingang ein. Wenn das Bild trotzdem noch nicht angezeigt wird, wiederholen Sie die Schritte mit anderen Einstellungen.
Das Bild ist gestört.	Wenn das Signal von der Buchse EURO AV ➞ OUTPUT (TO TV) verzerrt ist, ändern Sie die Art des an der Buchse HDMI OUT ausgegebenen Videosignals, indem Sie [HDMI-AUFLÖSUNG] unter [HDMI-EINSTELLUNGEN] auf [720 × 480p]* setzen (Seite 62).* Je nach Gebiet wird möglicherweise [720 × 480/576p] angezeigt.
Das angezeigte Bild füllt nicht den gesamten Fernsehschirm.	Überprüfen Sie die Einstellung von [TV-GERÄT] unter [BILDEINSTELLUNGEN] (Seite 61).Das Bildseitenverhältnis lässt sich bei dieser CD/DVD nicht ändern.

Symptom	Mögliche Problemursachen und Abhilfemaßnahmen
Auf dem Fernsehschirm treten Farbunregelmäßigkeiten auf.	Die Lautsprecher der Anlage enthalten Magnete und diese können magnetische Verzerrungen verursachen. Wenn auf dem Fernsehschirm Farbunregelmäßigkeiten auftreten, überprüfen Sie Folgendes.Stellen Sie die Lautsprecher mindestens 0,3 Meter vom Fernsehgerät entfernt auf.Wenn die Farbunregelmäßigkeiten weiterhin auftreten, schalten Sie das Fernsehgerät einmal aus und nach 15 bis 30 Minuten wieder ein.Stellen Sie sicher, dass sich neben den Lautsprechern kein magnetisches Objekt (magnetischer Verschluss eines Phonoschranks, medizinisches Gerät, Spielzeug usw.) befindet.Stellen Sie die Lautsprecher weiter vom Fernsehgerät entfernt auf.
Das Wiedergabebild ist verzerrt.	Setzen Sie [ YCB_CR ] unter [ YCB_CR/RGB (HDMI)] auf [RGB] (Seite 62).

Ton

Symptom	Mögliche Problemursachen und Abhilfemaßnahmen
Es ist kein Ton zu hören.	Das Lautsprecherkabel ist nicht richtig angeschlossen.Überprüfen Sie die Lautsprechereinstellungen (Seite 65).
Wenn ein Gerät (digitaler Satellitenempfänger,PlayStation 3 usw.) per HDMI direkt an das Fernsehgerät angeschlossen wird, ist kein Ton zu hören.	Überprüfen Sie Folgendes.- Verbinden Sie die Anlage und das Fernsehgerät mit einem SCART (EURO AV)-Kabel (Seite 27) und wählen Sie die Funktion „TV“.- Deaktivieren Sie die Fernsehlautsprecher.
Lautes Brummen oder Störgeräusche sind zu hören.	Stellen Sie das Fernsehgerät weiter entfernt von den Audiogeräten auf.Reinigen Sie die CD/DVD.
Der Stereoeffekt geht bei der Wiedergabe einer VIDEO-CD, CD oder Audiodatei verloren.	Wählen Sie mit AUDIO Stereoton aus (Seite 38).
Von einem bestimmten Lautsprecher oder von allen Lautsprechern ist kein Ton oder nur sehr leiser Ton zu hören.	Überprüfen Sie die Raumklangeinstellung (Seite 49).Überprüfen Sie die Lautsprecheranschlüsse und -einstellungen (Seite 26, 65).Bei manchen DVDs entspricht das Ausgangssignal nicht unbedingt dem 5.1-Kanal-Format.Eine 2-Kanal-Tonquelle wird wiedergegeben.
Der Ton wird nur über den mittleren Lautsprecher ausgegeben.	Bei manchen CDs/DVDs wird der Ton unter Umständen nur über den mittleren Lautsprecher ausgegeben.
Über das Fernsehgerät wird kein Ton von der Anlage ausgegeben.	Setzen Sie [TON (HDMI)] unter [HDMI-EINSTELLUNGEN] auf [EIN](Seite 62).Über die Buchse HDMI OUT wird kein Super Audio CD-Ton ausgegeben.Gehen Sie wie im Folgenden erläutert vor.1 Schalten Sie die Anlage aus und wieder ein.2 Schalten Sie das angeschlossene Gerät aus und wieder ein.3 Lösen Sie das HDMI-Kabel und schließen Sie es wieder an.
Der Wiedergabeton von Dateien auf einer DATA CD/DATA DVD oder einem USB-Gerät ist verzerrt.	Beim Codieren der Audiodateien wurde eine niedrige Datenrate verwendet.Übertragen Sie mit höherer Datenrate codierte Audiodateien auf die DATA CD/DATA DVD oder an das USB-Gerät.
Bei der Wiedergabe von einem USB-Gerät ist der Ton gestört oder setzt aus.	Kopieren Sie die Dateien auf den Computer, formatieren Sie das USB-Gerät im Format FAT12, FAT16 oder FAT32 und übertragen Sie die Dateien wieder an das USB-Gerät.

CD-/DVD-Wiedergabe

Symptom	Mögliche Problemursachen und Abhilfemaßnahmen
Eine CD/DVD lässt sich nicht abspielen.	Der Regionalcode auf der DVD entspricht nicht dem der Anlage.Im Gerät hat sich Feuchtigkeit niedergeschlagen und kann zu Schäden an den Linsen führen. Nehmen Sie die CD/DVD heraus und lassen Sie das Gerät etwa eine halbe Stunde lang eingeschaltet.
Für den Ton oder die Untertitel lässt sich keine andere Sprache einstellen.	Stellen Sie die Sprache über das Menü der CD/DVD ein.
Die CD/DVD wird nicht von vorne wiedergegeben.	Drücken Sie im Stoppmodus am Gerät oder auf der Fernbedienung und starten Sie dann die Wiedergabe (Seite 36).
Eine DATA CD/DATA DVD lässt sich nicht abspielen.	Die DATA CD wurde nicht in einem Format aufgezeichnet, das ISO 9660 Stufe 1/Stufe 2 oder Joliet entspricht.Die DATA DVD wurde nicht in einem Format aufgezeichnet, das UDF (Universal Disk Format) entspricht.
Eine Datei lässt sich nicht abspielen.	Die Dateinamenerweiterung oder das Dateiformat ist falsch. Siehe „Abspielbare CDs/DVDs bzw. Dateien auf USB-Geräten“ (Seite 6).Überprüfen Sie die Einstellung von [MEDIEN] (Seite 35).Mit dieser Anlage können Sie maximal 8 Unterordner wiedergeben lassen.Vergewissern Sie sich, dass höchstens 200 Ordner vorhanden sind.Vergewissern Sie sich, dass der Ordner höchstens 150 Audiodateien/JPEG-Bilddateien enthält.
Eine JPEG-Bilddatei lässt sich nicht anzeigen.	Das Bild der JPEG-Bilddatei ist im normalen Format größer als 3.072 (Breite) × 2.048 (Höhe) Pixel bzw. enthält im progressiven Format, das vor allem auf Internet-Websites verwendet wird, mehr als 2.000.000 Pixel.
Eine Videodatei lässt sich nicht abspielen.	Die Videodatei ist größer als 720 (Breite) × 576 (Höhe).
Die Titel von Ordnern oder Dateien bzw. Dateinamen werden nicht korrekt angezeigt.	Die Anlage kann nur Ziffern und die Buchstaben des Alphabets anzeigen. Bei anderen Zeichen wird [...] angezeigt.
Dateinamen werden nicht richtig angezeigt.	Mit dieser Anlage können als Zeichen nur Zahlen und Buchstaben des Alphabets angezeigt werden. Andere Zeichen werden nicht korrekt angezeigt.

USB-Wiedergabe

Symptom	Mögliche Problemursachen und Abhilfemaßnahmen
Ein USB-Gerät wird nicht von vorne wiedergegeben.	Drücken Sie im Stoppmodus am Gerät oder auf der Fernbedienung und starten Sie dann die Wiedergabe (Seite 36).
Ein USB-Gerät lässt sich nicht abspielen.	USB-Geräte, die mit einem anderen Dateisystem als FAT12, FAT16 oder FAT32 formatiert wurden, werden nicht unterstützt.*Diese Anlage unterstützt FAT12, FAT16 und FAT32, aber nicht alle USB-Geräte unterstützen alle diese Formate. Einzelheiten dazu finden Sie in der Bedienungsanleitung zum USB-Gerät. Oder wenden Sie sich an den Hersteller.Bei einem partitionierten USB-Gerät können nur die Audiodateien in der ersten Partition wiedergegeben werden.
Eine Datei lässt sich nicht abspielen.	Die Dateinamenerweiterung oder das Dateiformat ist falsch. Siehe „Abspielbare CDs/DVDs bzw. Dateien auf USB-Geräten“ (Seite 6).Überprüfen Sie die Einstellung von [MEDIEN] (Seite 35).Mit dieser Anlage können Sie maximal 8 Unterordner wiedergeben lassen.Vergewissern Sie sich, dass höchstens 200 Ordner vorhanden sind.Vergewissern Sie sich, dass der Ordner höchstens 150 Audiodateien/JPEG-Bilddateien enthält.Dateien, die verschlüsselt oder mit einem Kennwort geschützt sind usw., können nicht wiedergegeben werden.
Eine JPEG-Bilddatei lässt sich nicht anzeigen.	Das Bild der JPEG-Bilddatei ist im normalen Format größer als 3.072 (Breite) × 2.048 (Höhe) Pixel bzw. enthält im progressiven Format, das vor allem auf Internet-Websites verwendet wird, mehr als 2.000.000 Pixel.
Eine Videodatei lässt sich nicht abspielen.	Die Videodatei ist größer als 720 (Breite) × 576 (Höhe).
Eine WMA-Datei lässt sich nicht abspielen.	Eine WMA-Datei im Format WMA DRM, WMA Lossless oder WMA PRO kann nicht wiedergegeben werden.
Eine AAC-Datei lässt sich nicht abspielen.	Eine AAC-Datei im Format AAC DRM oder AAC Lossless kann nicht wiedergegeben werden.
Die Titel von Ordnern oder Dateien bzw. Dateinamen werden nicht korrekt angezeigt.	Die Anlage kann nur Ziffern und die Buchstaben des Alphabets anzeigen. Bei anderen Zeichen wird [__] angezeigt.
Dateinamen werden nicht richtig angezeigt.	Mit dieser Anlage können als Zeichen nur Zahlen und Buchstaben des Alphabets angezeigt werden. Andere Zeichen werden nicht korrekt angezeigt.
Es dauert länger, bis die Wiedergabe beginnt.	Wenn die Anlage alle Dateien auf dem USB-Gerät eingelesen hat, dauert es in folgenden Fällen etwas länger, bis die Wiedergabe beginnt:Das USB-Gerät enthält viele Ordner oder Dateien.Die Ordner- bzw. Dateistruktur ist sehr komplex.Die Speicherkapazität ist sehr hoch.Die einzelnen Dateien sind sehr groß.Der interne Speicher ist fragmentiert.An der Anlage wird eine Audiodatei im AAC-Format wiedergegeben.
Ein USB-Gerät, das mit einem anderen Gerät verwendet wurde, funktioniert nicht mit diesem Gerät.	Die Aufnahme erfolgte möglicherweise in einem nicht unterstützten Format. Sichern Sie in diesem Fall zur Sicherheit zunächst wichtige Dateien auf dem USB-Gerät, indem Sie sie auf die Festplatte eines Computers kopieren. Formatieren Sie dann das USB-Gerät im Format FAT12, FAT16 oder FAT32 und übertragen Sie die Dateien wieder an das USB-Gerät.

Übertragen von Stücken/Audiodateien

Symptom	Mögliche Problemursachen und Abhilfemaßnahmen
Die Übertragung auf ein USB-Gerät kann nicht gestartet werden.	Die folgenden Probleme sind möglicherweise aufgetreten.Das USB-Gerät ist voll.Die Anzahl an Audiodateien und Ordnern auf dem USB-Gerät hat den Höchstwert erreicht.Das USB-Gerät ist schreibgeschützt.

Symptom	Mögliche Problemursachen und Abhilfemaßnahmen
Die Übertragung stoppt vorzeitig.	Die Kommunikationsgeschwindigkeit des USB-Geräts ist sehr niedrig.Schließen Sie ein für die Wiedergabe geeignetes USB-Gerät an diese Anlage an.Wenn Übertragungs- und Löschvorgänge häufig wiederholt werden, kommt es zu einer Fragmentierung der Dateistruktur auf dem USB-Gerät. Formatieren Sie das USB-Gerät wie in der Bedienungsanleitung zum USB-Gerät beschrieben. Wenn das Problem bestehen bleibt, wenden Sie sich an Ihren Sony-Händler.Das USB-Gerät ist voll.Die Anzahl an Audiodateien und Ordnern auf dem USB-Gerät hat den Höchstwert erreicht.
Die Übertragung auf ein USB-Gerät ist fehlgeschlagen.	Während des Löschvorgangs wurde das USB-Gerät vom Gerät getrennt oder es wurde ausgeschaltet. Versuchen Sie, die teilweise gelöschte Datei zu löschen. Gelingt dies nicht, ist das USB-Gerät möglicherweise defekt. Formatieren Sie das USB-Gerät wie in der Bedienungsanleitung zum USB-Gerät beschrieben. Wenn das Problem bestehen bleibt, wenden Sie sich an Ihren Sony-Händler.Überprüfen Sie, ob das USB-Gerät schreibgeschützt ist.
Audiodateien oder Ordner auf dem USB-Gerät lassen sich nicht löschen.

Tuner

Symptom	Mögliche Problemursachen und Abhilfemaßnahmen
Radiosender lassen sich nicht einstellen.	Überprüfen Sie, ob die Antenne korrekt angeschlossen ist. Richten Sie die Antenne aus oder schließen Sie gegebenenfalls eine Außenantenne an.Die Sendesignale sind zu schwach (beim Einstellen mit dem automatischen Sendersuchlauf). Verwenden Sie die direkte Sendereinstellung.
Der UKW-Empfang ist schlecht.	Schließen Sie das Gerät über ein 75-Ohm-Koaxialkabel (nicht mitgeliefert) an eine UKW-Außenantenne an.

Steuerung für HDMI

Symptom	Mögliche Problemursachen und Abhilfemaßnahmen
Die Steuerung für HDMI steht nicht zur Verfügung.	Setzen Sie [STEUERUNG FÜR HDMI] unter [HDMI-EINSTELLUNGEN] auf [EIN] (Seite 62).Vergewissern Sie sich, dass das angeschlossene Gerät mit der Funktion [STEUERUNG FÜR HDMI] kompatibel ist.Uberprüfen Sie am angeschlossenen Gerät die Einstellung für die Steuerung für HDMI. Schlagen Sie dazu in der Bedienungsanleitung zum Gerät nach.Wenn Sie die HDMI-Verbindung ändern, das Netzkabel anschließen bzw. lösen oder es zu einem Stromausfall kommt, setzen Sie [STEUERUNG FÜR HDMI] unter [HDMI-EINSTELLUNGEN] auf [AUS] und dann wieder auf [EIN] (Seite 62).Näheres finden Sie unter „Verwenden der Steuerung für HDMI für „BRAVIA“ Sync“(Seite 52).
Über die Anlage und das Fernsehgerät wird kein Ton ausgegeben, wenn die Systemaudiosteuerung verwendet wird.	Vergewissern Sie sich, dass das angeschlossene Fernsehgerät mit der Systemaudiosteuerung kompatibel ist.Näheres finden Sie unter „Verwenden der Steuerung für HDMI für „BRAVIA“ Sync“(Seite 52).

Symptom	Mögliche Problemursachen und Abhilfemaßnahmen
Der Fernseheingang wechselt nicht automatisch, wenn Sie die Anlage über ein SCART (EURO AV)-Kabel an ein Fernsehgerät anschließen.	• Setzen Sie [STEUERUNG FÜR HDMI] unter [HDMI-EINSTELLUNGEN] auf [AUS] (Seite 62).

Meldungen

Symptom	Mögliche Problemursachen und Abhilfemaßnahmen
„PROTECTOR“ und „PUSH POWER“ werden abwechselnd angezeigt.	Drücken Sie / , um die Anlage auszuschalten, und überprüfen Sie die folgenden Punkte, wenn „STANDBY“ nicht mehr angezeigt wird:– Wurden die Lautsprecherkabeladern + und – kurzgeschlossen?– Sind die Lüftungsöffnungen an der Anlage blockiert?– Beheben Sie gegebenenfalls die oben genannten Probleme und schalten Sie die Anlage ein. Wenn Sie die Ursache des Problems nicht anhand der Checkliste oben ermitteln können, wenden Sie sich an den nächsten Sony-Händler.
„OVERLOAD“, „REMOVE USB“ und anschließend „PUSH POWER“ werden angezeigt.	Ein Problem hinsichtlich der Stärke des elektrischen Stroms vom Anschluss (USB) wurde erkannt. Schalten Sie die Anlage aus und trennen Sie das USB-Gerät vom Anschluss (USB). Vergewissern Sie sich, dass kein Problem am USB-Gerät vorliegt. Wenn diese Anzeige weiterhin erscheint, wenden Sie sich an Ihren Sony-Händler.
„LOCKED“ wird angezeigt und die Disc lässt sich nicht auswerfen.	Wenden Sie sich an Ihren Sony-Händler oder den autorisierten Kundendienst von Sony vor Ort.
„DATA ERROR“ wird angezeigt.	Die Datei, die wiedergegeben werden soll, ist beschädigt.Das Dateiformat entspricht nicht der Dateinamenerweiterung. Siehe „Abspielbare CDs/DVDs bzw. Dateien auf USB-Geräten“ (Seite 6).Das JPEG-Bilddateiformat entspricht nicht DCF.
„READING“ wird während der Wiedergabe lange Zeit angezeigt.	In folgenden Fällen kann das Einlesen sehr lange dauern:– Das USB-Gerät enthält viele Ordner oder Dateien.– Die Ordner- bzw. Dateistruktur ist sehr komplex.– Die Speicherkapazität ist sehr hoch.– Der interne Speicher ist fragmentiert.

Die Selbstdiagnosefunktion

(Im Display erscheinen Buchstaben/Ziffern)

Bei der Selbstdiagnosefunktion, mit deren Hilfe Fehlfunktionen an der Anlage verhindert werden sollen, erscheint eine 5-stellige Service-Nummer (bestehend aus einem Buchstaben und 4 Ziffern, z. B. C 13 50) auf dem Fernsehschirm oder im Display an der Vorderseite. Sehen Sie in diesem Fall in der folgenden Tabelle nach.

Die ersten 3 Zeichen der Service-Nummer	Ursache und/oder Abhilfemaßnahmen
C 13	Die CD/DVD ist verschmutzt.→Reinigen Sie die CD/DVD mit einem weichen Tuch (Seite 68).
E XX (XX ist eine Nummer)	Die Anlage hat eine Selbstdiagnose durchgeführt, um Fehlfunktionen zu verhindern.→Wenden Sie sich an Ihren Sony-Händler oder einen lokalen autorisierten Sony-Kundendienst und geben Sie die 5-stellige Service-Nummer an. Beispiel: E 61 10

Wenn die Versionsnummer auf dem Fernsehschirm erscheint

Wenn Sie die Anlage einschalten, wird möglicherweise die Versionsnummer [VER.X.XX] (wobei X eine Nummer ist) auf dem Fernsehschirm angezeigt. Hierbei handelt es sich nicht um eine Fehlfunktion, doch die Anzeige ist nur für den Sony-Kundendienst gedacht und ein normaler Betrieb der Anlage ist nicht möglich. Schalten Sie die Anlage aus und wieder ein, um sie in Betrieb zu nehmen.

VER.X.XX-

Technische Daten

Verstärker

LEISTUNGSABGABE (Nennleistung):

Vorne L + Vorne R 65 W + 65 W (an 3 Ohm, 1 kHz, 1 % THD)

LEISTUNGSABGABE (Referenz):

Vorne L/Vorne R/Mitte/

Raumklang L/Raumklang

R: 100 Watt (pro Kanal an 3 Ohm, 1 kHz)

Tiefsttonlautsprecher:

TV (AUDIO IN) Empfindlichkeit:

450/250 mV

Super Audio CD-/DVD-System

Eigenschaften der Laserdiode

Emissionsdauer:

kontinuierlich

Laserausgangsleistung:

unter 44,6 μW

* Gemessen im Abstand von 200 mm von der Linsenoberfläche am optischen Sensorblock mit einer Öffnung von 7 mm.

Signalformat PAL/NTSC

USB

Anschluss ⇌ (USB):

Maximale Stromstärke: 500 mA

Tuner

System	Digitaler Quartz-Locked-Synthesizer (PLL)
Empfangsbereich
Modelle für Nordamerika:	87,5 MHz - 108,0 MHz(in Schritten von 100 kHz)
Andere Modelle:	87,5 MHz - 108,0 MHz(in Schritten von 50 kHz)
Antenne	UKW-Wurfantenne
Antennenanschlüsse	75 Ohm, unsymmetrisch
Zwischenfrequenz	10,7 MHz

Video

Ausgänge

VIDEO: 1 Vp-p, 75 OhmR/G/B: 0,7 Vp-p, 75 OhmHDMI OUT: Typ A(19-polig)

Lautsprecher

Vordere Lautsprecher

DAV-TZ230 (SS-TS102)

Lautsprechersystem	Breitbandlautsprecher, Bassreflexsystem
Lautsprechereinheit	65 mm (Konus)
Nennimpedanz	3 Ohm
Abmessungen (ca.)	103 mm × 164 mm × 85 mm (B/H/T)
Gewicht (ca.)	0,5 kg

DAV-TZ630 (SS-TS104)

Lautsprechersystem	Breitbandlautsprecher, Bassreflexsystem
Lautsprechereinheit	65 mm (Konus)
Nennimpedanz	3 Ohm
Abmessungen (ca.)	255 mm × 1.185 mm × 255 mm (nur Lautsprecher: 113 mm × 645 mm × 77 mm) (B/H/T)
Gewicht (ca.)	3,1 kg

Mittlerer Lautsprecher (SS-CT101)

Lautsprechersystem	Breitbandlautsprecher, Bassreflexsystem, magnetisch abgeschirmt
Lautsprechereinheit	65 mm (Konus)
Nennimpedanz	3 Ohm
Abmessungen (ca.)	265 mm × 94 mm × 70 mm (B/H/T)
Gewicht (ca.)	0,6 kg

Raumklanglautsprecher (SS-TS102)

Lautsprechersystem	Breitbandlautsprecher, Bassreflexsystem
Lautsprechereinheit	65 mm (Konus)
Nennimpedanz	3 Ohm
Abmessungen (ca.)	103 mm × 164 mm × 85 mm (B/H/T)

Gewicht (ca.) 0,5 kg

Tiefsttonlautsprecher (SS-WS101)

Lautsprechersystem	Tiefsttonlautsprecher, Bassreflexsystem
Lautsprechereinheit	160 mm (Konus)
Nennimpedanz	3 Ohm
Abmessungen (ca.)	169 mm × 300 mm × 320 mm (B/H/T)
Gewicht (ca.)	5,3 kg

Allgemeines

Betriebsspannung	220 V - 240 VWechselspannung,50/60 Hz
Leistungsaufnahme	Eingeschaltet: 105 WBereitschaftsmodus:0,2 W*

* Gilt bei folgendem Systemstatus:

• „DEMO“ ist auf „OFF“ gesetzt.
• [STEUERUNG FÜR HDMI] ist auf [AUS] gesetzt.

Abmessungen (ca.)	430 mm × 67 mm × 335 mm (B/H/T) einschließlich vorstehender Teile
Gewicht (ca.)	3,6 kg

Unterstützte Dateiformate

MP3 (MPEG 1 Audio Layer-3)

Dateinamenerweiterung:	mp3
Datenrate:	32 kbps - 320 kbps
Abtastfrequenzen:	32/44,1/48 kHz

WMA (nur USB-Gerät)

Dateinamenerweiterung:	wma
Datenrate:	48 kbps - 192 kbps
Abtastfrequenzen:	44,1 kHz

AAC (nur USB-Gerät)

Dateinamenerweiterung:	m4a
Datenrate:	48 kbps - 320 kbps
Abtastfrequenzen:	44,1 kHz

DivX (außer Modelle für Großbritannien)

Dateinamenerweiterung:	avi/divx
Video-Codec:	DivX-Video
Datenrate:	10,08 Mbps (max.)
Bildrate:	30 fps
Auflösung:	720 × 576
Audio-Codec:	MP3

MPEG4

Dateiformat:	MP4-Dateiformat
Dateinamenerweiterung:	mp4/m4v
Video-Codec:	MPEG4 Simple Profile (AVC wird nicht unterstützt)
Datenrate:	4 Mbps
Bildrate:	30 fps

Auflösung: 720 × 576

Audio-Codec: AAC-LC (HE-AAC wird nicht unterstützt)

DRM: Nicht unterstützt

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

• Leistungsaufnahme im Bereitschaftsmodus 0,2 W.
• In den Leiterplatten werden keine halogenierten Flammschutzmittel verwendet.
• Der Verstärkerblock erzielt dank des vollständig digitalen S-Master-Verstärkers eine Leistungseffizienz von über 85 %.

Wiedergabepriorität der Dateitypen

Die Tabelle unten zeigt die Wiedergabepriorität der Dateitypen je nach der Einstellung von [MEDIEN].

Dateityp auf einer CD/DVD oder einem USB-Gerät	Einstellung von [MEDIEN]
	[VIDEO]^1)		[MUSIK/FOTO]	[FOTO]	[MUSIK]
	CD/DVD	USB-Gerät	CD/DVD	CD/DVD/USB-Gerät	CD/DVD/USB-Gerät
Nur Videodateien ^1)2)	Videodateien ^1)2)	Videodateien ^1)2)	Videodateien ^1)2)	Videodateien ^1)2)	Videodateien ^1)2)
Nur JPEG-Bilddateien	JPEG-Bilddateien	JPEG-Bilddateien	JPEG-Bilddateien	JPEG-Bilddateien	JPEG-Bilddateien
Nur Audiodateien ^3)	MP3-Dateien	Audiodateien	MP3-Dateien	Audiodateien ^3)	Audiodateien ^3)
Videodateien ^1)2) und JPEG-Bilddateien	Videodateien ^1)2)	Videodateien ^1)2)	JPEG-Bilddateien	JPEG-Bilddateien	Videodateien ^1)2)
Videodateien ^1)2) und Audiodateien ^3)	Videodateien ^1)2)	Videodateien ^1)2)	MP3-Dateien	Audiodateien ^3)	Audiodateien ^3)
Audiodateien ^3) und JPEG-Bilddateien	MP3-Dateien und JPEG-Bilddateien als Bildpräsentation	Audiodateien	MP3-Dateien und JPEG-Bilddateien als Bildpräsentation	JPEG-Bilddateien	Audiodateien ^3)
Videodateien ^1)2) , Audiodateien ^3) und JPEG-Bilddateien	Videodateien ^1)2)	Videodateien ^1)2)	MP3-Dateien und JPEG-Bilddateien als Bildpräsentation	JPEG-Bilddateien	Audiodateien ^3)

^1) Außer bei den Modellen für Nordamerika.

^2) MPEG-4-Dateien können nur auf den Modellen für Großbritannien wiedergegeben werden.

3) Bei Verwendung einer CD/DVD können nur MP3-Dateien wiedergegeben werden.

Liste der Sprachcodes

Die Schreibung der einzelnen Sprachen entspricht der ISO-Norm 639: 1988 (E/F).

Code	Sprache	Code	Sprache	Code	Sprache	Code	Sprache
1027	Afar	1183	Irish	1347	Maori	1507	Samoan
1028	Abkhazian	1186	Scots Gaelic	1349	Macedonian	1508	Shona
1032	Afrikaans	1194	Galician	1350	Malayalam	1509	Somali
1039	Amharic	1196	Guarani	1352	Mongolian	1511	Albanian
1044	Arabic	1203	Gujarati	1353	Moldavian	1512	Serbian
1045	Assamese	1209	Hausa	1356	Marathi	1513	Siswati
1051	Aymara	1217	Hindi	1357	Malay	1514	Sesotho
1052	Azerbaijani	1226	Croatian	1358	Maltese	1515	Sundanese
1053	Bashkir	1229	Hungarian	1363	Burmese	1516	Swedish
1057	Byelorussian	1233	Armenian	1365	Nauru	1517	Swahili
1059	Bulgarian	1235	Interlingua	1369	Nepali	1521	Tamil
1060	Bihari	1239	Interlingue	1376	Dutch	1525	Telugu
1061	Bislama	1245	Inupiak	1379	Norwegian	1527	Tajik
1066	Bengali;Bangla	1248	Indonesian	1393	Occitan(Afan)Oromo	1528	Thai
		1253	Icelandic	1403		1529	Tigrinya
1067	Tibetan	1254	Italian	1408	Oriya	1531	Turkmen
1070	Breton	1257	Hebrew	1417	Punjabi	1532	Tagalog
1079	Catalan	1261	Japanese	1428	Polish	1534	Setswana
1093	Corsican	1269	Yiddish	1435	Pashto;Pushto	1535	Tonga
1097	Czech	1283	Javanese			1538	Turkish
1103	Welsh	1287	Georgian	1436	Portuguese	1539	Tsonga
1105	Danish	1297	Kazakh	1463	Quechua	1540	Tatar
1109	German	1298	Greenlandic	1481	Rhaeto-Romance	1543	Twi
1130	Bhutani	1299	Cambodian			1557	Ukrainian
1142	Greek	1300	Kannada	1482	Kirundi	1564	Urdu
1144	English	1301	Korean	1483	Romanian	1572	Uzbek
1145	Esperanto	1305	Kashmiri	1489	Russian	1581	Vietnamese
1149	Spanish	1307	Kurdish	1491	Kinyarwanda	1587	Volapük
1150	Estonian	1311	Kirghiz	1495	Sanskrit	1613	Wolof
1151	Basque	1313	Latin	1498	Sindhi	1632	Xhosa
1157	Persian	1326	Lingala	1501	Sangho	1665	Yoruba
1165	Finnish	1327	Laothian	1502	Serbo-Croatian	1684	Chinese
1166	Fiji	1332	Lithuanian			1697	Zulu
1171	Faroese	1334	Latvian;	1503	Singhalese
1174	French		Lettish	1505	Slovak
1181	Frisian	1345	Malagasy	1506	Slovenian	1703	Nicht angegeben

Codeliste für die Kindersicherungsregionen

Code	Region	Code	Region	Code	Region	Code	Region
2044	Argentinien	2174	Frankreich	2390	Neuseeland	2086	Schweiz
2047	Australien	2248	Indien	2376	Niederlande	2501	Singapur
2057	Belgien	2238	Indonesien	2379	Norwegen	2149	Spanien
2070	Brasilien	2254	Italien	2046	Österreich	2528	Thailand
2090	Chile	2276	Japan	2427	Pakistan	2184	Vereinigtes
2092	China	2079	Kanada	2424	Philippinen		Königreich
2115	Dänemark	2304	Korea	2436	Portugal
2109	Deutschland	2363	Malaysia	2489	Russland
2165	Finnland	2362	Mexiko	2499	Schweden

Index

A

A/V SYNC 57

Abspielbare CDs/DVDs 6

ANGLE 37

ANZEIGEDAUER 43

ATTENUATE 58

AUSWAHL TONSTANDARD 63

AUTO STBY 59

B

BENUTZERDEFINIERT 60

BILDEINSTELLUNGEN 61

BILDSCHIRMANZEIGE 60

BILDSCHIRMSCHONER 63

D

DEMO 59

DIMMER 59

Display an der Vorderseite 13

DivX® 10,64

DVD-Menü 38

DYNAMIKBEGR. 63

E

EFFEKT 42

EINSTELLUNGEN 60

F

FM MODE 48

H

HDMI

YCBCR/RGB (HDMI) 62

HDMI-AUFLÖSUNG 62

HDMI-EINSTELLUNGEN 62

HINTERGRUND 64

|

iPod 46

J

JPEG-AUFLÖSUNG 62

K

KINDERSICHERUNG 64

L

LAUTSPR-ANORDNG 63

LAUTSPRECHER 65

ABSTAND 65

PEGEL 66

VERBINDUNG 65

LINE 61

Liste der Sprachcodes 79

M

MAXIMALE LAUTSTÄRKE 62

MEDIEN 35, 43

MENÜ 60

Multisession-CD 8

P

PAUSEMODUS 61

Programmwiedergabe 40

R

Regionalcode 8

Rückseite 14

S

Schnellkonfiguration 30

SLEEP 57

SPRACHE 60

Steuermenü 17

STEUERUNG FÜR HDMI 62

Steuerung für HDMI 52

SUBTITLE 38

Super Audio CD 39

SYSTEM MENU 48, 49, 57, 58, 59

SYSTEMEINSTELLUNGEN 63

T

TESTTON 66

TON 61

TON (HDMI) 62

TONEINSTELLUNGEN 63

TV-GERÄT 61

U

UNTERTITEL 61

V

Vorderseite 12

W

WIEDERG.-FORTS. F.

MEHR. DISCS 65

Wiedergabewiederholung 41

Z

ZEIT 37

Zufallswiedergabe 41

ZURÜCKSETZEN 65

WAARSCHUWING

Technische gegevens 73

Index 77
