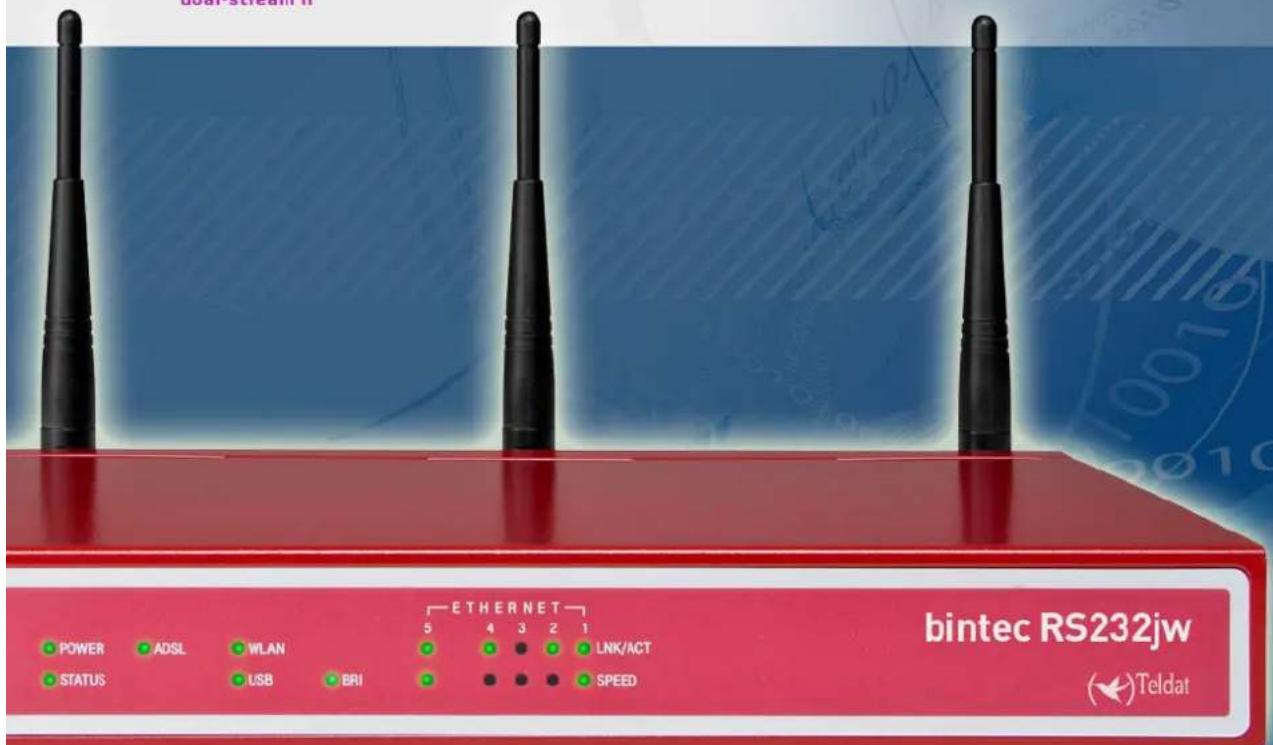

BEDIENUNGSANLEITUNG Bintec RS232JW Teldat

Der universale Router mit ADSL 2+ Modem, ISDN und 11n WLAN

bintec RS232jw

• ADSL 2+ Modem - ADSL over ISDN (Annex B und Annex J)
• 5 x Gigabit-Ethernet
  • WLAN - 802.11n, 2,4/5 GHz
• Webbasierte Konfiguration / Assistenten
  • 5 IPSec-Tunnel, HW-Beschleunigung
• Unterstützung von IPv6
  • Stateful Inspection Firewall

dual-stream n

ETHERNET

POWER

WLAN

NK/ACT

bintec RS232jw

Teldat

bintec RS232jw

Der universale Router mit ADSL 2+ Modem, ISDN und 11n WLAN

Der bintec RS232jw mit integriertem ADSL 2+ Annex B (ADSL über ISDN) und Annex J Modem nach ITU G992.1, Dual-Band-WLAN (802.11n) und ISDN-S0-Schnittstelle ist prädestiniert für den Einsatz in Home Offices und kleinen Außenstellen.

Produktbeschreibung

Der bintec RS232jw ist ein leistungsfähiger und durch seine komplette Ausstattung flexibel einsetzbarer Router. Das integrierte ADSL 2+ Modem des RS232b unterstützt die überwiegend in Deutschland eingesetzten ADSL-Standards Annex B (ADSL over ISDN) und Annex J nach ITU G992.1 und ist kompatibel zu den beiden ADSL Anschluss Varianten U-R2 und „all" IP der Deutschen Telekom.

Der Router im lüfterlosen Metallgehäuse gewährleistet langfristige Zuverlässigkeit in unternehmenskritischen Anwendungen und ist für den Einsatz als Zugangsrouter in kleinen und mittleren Unternehmen (KMU), Außenstellen und Home Offices prädestiniert. Das Gerät verfügt zusätzlich zum integrierten ADSL 2+ Modem über fünf Gigabit-Ethernet-Ports, die frei für LAN, WAN oder DMZ konfiguriert werden können, und verfügt ab Werk bereits über eine Lizenz für fünf hardware-beschleunigte IPSec-Tunnel. Sowohl die im Gerät integrierte ISDN-Schnittstelle als auch ein am USB-Port angeschlossenes LTE(4G) oder UMTS(3G) USB-Modem können zum einen als Remote-Konfigurationszugang und zum anderen als Backup-Schnittstelle verwendet werden.

Integriertes WLAN

Der bintec Router verfügt außerdem über ein Dual-Band-WLAN-Modul mit 2,4 und 5 GHz, das IEEE 802.11n unterstützt. Die neue 802.11n-Techink ermöglicht Bruttoübertragungsraten von bis zu 300 Mbit/s und sorgt für eine der bisherigen 802.11g-Technologie gegenüber verbesserte Reichweite.

Mit dem IEEE 802.11n-Kompatibilitätsmodus ist der bintec Router mit allen IEEE 802.11g-bzw. IEEE 802.11abgh-Clients kompatibel und unterstützt den Mischbetrieb von Clients nach IEEE 802.11n und Clients nach IEEE 802.11b/g bzw. IEEE 802.11a/h. Dadurch ist ein Austausch vorhandener WLAN-Router durch den bintec Router ohne größere Änderungen der Infrastruktur problemlos möglich. Clients, die bereits 802.11n unterstützen, profitieren automatisch vom höheren Datendurchsatz.

Funktionen flexibel nutzen

Zur Weiterleitung von Datenpaketen zwischen zwei Netzwerken sind nur wenige Funktionsmerkmale notwendig. Der bintec Router verfügt über Leistungsmerkmale, die über diese reine Routingfunktion weit hinausgehen und es ermöglichen, den bintec Router auch in komplexe IT-Infrastrukturen zu integrieren. Mittels Extended Routing und NAT (ERN) können sie im IP Routing Daten nach Kriterien wie IP-Protokollen (Layer 4), Quell- oder Ziel-IP-Adresse, Quell- oder Zielport, TOS/DSCP, Quell- oder Zielschnittstelle und dem Status der Zielschnittstelle

routen. Darüber hinaus können Sie auch bei der Network Address Translation den Datenverkehr anhand verschiedenster Kriterien sowohl für eingehende als auch ausgehende Verbindungen und für jedes Interface individuell übersetzen.

Die umfangreiche Multicast-Unterstützung prädestiniert das Gerät zum Einsatz in Multimedia- und Streaming-Umgebungen.

Die Stateful Inspection Firewall (SIF) bietet durch dynamische Paketfilterung einen wirkungsvollen Schutz vor Angriffen aus dem Internet. Die Handhabung der Firewall wird dabei durch zahlreiche vorkonfigurierte Dienste erleichtert. Abgerundet werden die Sicherheitsfunktionen durch einen optionalen Content Filter*. Hierbei werden alle ausgehenden Internetanfragen klassifiziert und erlauben das zuverlässige Ausfiltern nicht erwünschter Inhalte. Die Basisausstattung der RS-Serie bietet außerdem ein SIP Application Level Gateway (ALG) zum direkten Anschluss von IP-Telefonen im Netzwerk bzw. zur Registrierung bei einem VoIP Provider, ohne dabei die Sicherheit der WAN-Anbindung zu vernachlässigen. Die entsprechenden Freigaben im NAT und der internen Stateful Inspection Firewall werden für die Dauer der Kommunikation automatisch vom ALG gesteuert.

Quality of Service ist mehr als nur ein Schlagwort in Teldat-Geräten. Mit zunehmender Konvergenz zwischen Sprache und Daten gewinnt die Klassifizierung von Datenströmen an Bedeutung. Unsere Gateways stellen entsprechende QoS-Mechanismen zur Verfügung, um z. B. den VoIP-Verkehr vor normalem Internet-Verkehr zu priorisieren und ihm in jedem Fall eine ausreichende Bandbreite zuzusichern. Auch ist es möglich, dem normalen Datenverkehr gegenüber dem E-Mail-Verkehr den Vorrang zu geben. Die bintec QoS-Implementierung erlaubt es auch, innerhalb eines VPN-Tunnels die Sprachdaten gegenüber z. B. den E-Mail-Daten bevorzugt zu behandeln.

Die DNS-Proxy-Funktion unterstützt das LAN bei der Adressumsetzung, und die IP-Konfiguration von PCs kann über einen integrierten DHCP Server automatisch erfolgen. Zur gemeinsamen Nutzung verschiedener ISDN-Dienste steht die Remote CAPI zur Verfügung.

* Content Filtering ist kostenpflichtig und steht als 30-Tage-Testversion zur Verfügung.

Umfangreiche IPSec-Implementierung

Die im bintec Router integrierte IPSec-Implementierung arbeitet nicht nur mit Preshared-Keys, sondern auch mit Zertifikaten. Dies ermöglicht den Aufbau einer Public-Key-Infrastruktur für höchste Sicherheit. (Übrigens: Auch das Bundesministerium für Sicherheit in der Informationstechnologie empfiehlt den Einsatz von Zertifikaten.)

Des Weiteren unterstützt die bintec IPSec-Implementierung Sie beim Aufbau von VPN-Verbindungen mit dynamischen IP-Adressen: Auch kleine Außenstellen sind so erreichbar, selbst wenn sie nicht permanent online sein sollten. Sogar wenn beide VPN-Beteiligten lediglich über dynamische IP-Adressen verfügen, steht der vertraulichen Kommunikation nichts im Wege. Der Austausch der IP-Adressen erfolgt entweder über Dynamic-DNS-Anbieter oder direkt über ISDN. Dabei wird die eigene dynamische IP-Adresse entweder im ISDN D-Kanal (kostenlos) oder, falls dies nicht möglich sein sollte, im ISDN B-Kanal (kostenpflichtig) übertragen.

Einzigartige Flexibilität erreichen sie mit den Geräten durch die Vielzahl von unterstützten Schnittstellen. Der bintec Router unterstützt die Möglichkeit, zwei Interfaces als WAN-Interfaces zu konfigurieren. Damit steht nicht nur mehr Bandbreite zur Verfügung, sondern es besteht die Möglichkeit, den Datenverkehr nach Last oder nach Datenart auf einzelne WAN-Verbindungen zu verteilen. Ebenso können Sie eine Verbindung (z. B. SDSL) für die VPN-Anbindung zur Zentrale

nutzen und über den zweiten WAN-Port durch eine kostengünstige ADSL-Verbindung den sonstigen Datenverkehr Ihrer Firma sicher stellen. Fällt eine der beiden Verbindungen aus, kann eine den gesamten Datentransfer übernehmen. Sollten einmal beide Leitungen ausfallen, so kann z. B. der Datenverkehr automatisch über ein am USB-Port angeschlossenes LTE(4G)- oder UMTS(3G)-Modem umgeleitet werden.

Einfache Konfiguration und Wartung

Die Konfiguration des Routers erfolgt über das Configuration Interface (FCI), u. a. mit den darin integrierten Konfigurationsassistenten. Das FCI ist eine web-basierte grafische Benutzeroberfläche, die von jedem PC mit einem aktuellen Web-Browser aus über eine HTTP- oder verschlüsselt über eine HTTPS-Verbindung bedient werden kann. Darüber hinaus besteht die Möglichkeit, die Geräte sowohl lokal als auch aus der Ferne über weitere Konfigurationszugänge wie Telnet, SSH, ISDN Login und GSM-Einwahl (nur mit angeschlossenem USB-LTE(4G)- oder UMTS(3G)-Modem möglich) zu verwalten. Mit dem DIME Manager stellt Teldat ein kostenloses Werkzeug zum Management von Teldat-Geräten zur Verfügung.

Der DIME Manager richtet sich an Administratoren, die Netzwerke mit bis zu 50 Geräten betreuen. Die Software vereinfacht die Verwaltung und Konfiguration von Gateways oder Access Points entweder einzeln oder in logischen Gruppen.

Bei der Entwicklung des DIME Managers war einfache und effiziente Bedienung oberstes Ziel. So können Sie beispielsweise Software Updates oder Konfigurationen einfach per Drag and Drop auf einzelne Geräte oder ganze Gerätegruppen anwenden. Neue Geräte im Netzwerk erkennt und verwaltet der DIME Manager mit Hilfe von SNMP Multicasts und somit unabhängig von ihrer aktuellen IP-Adresse.

Varianten

bintec RS232jw (5510000332)

IP Access Router; Tischgerät; inkl. ADSL Modem (Annex B, ISDN und Annex J); .11n WLAN; 1x ISDN-S0; inkl. IPSec (5 Tunnel), Zertifikate, HW-Encryption; 4+1 Gigabit Eth. Switch; USB Port; dt. und intern. Version.

Features

DSL

ADSL ADSL over ISDN (ITU G.992.1 Annex B, ISDN - kompatibel zum U-R2 Anschluss der Deutschen Telekom, G.Lite (ITU G.922.2))

ADSL 2 / ADSL 2+ ADSL over ISDN, Annex B und Annex J kompatibel zum 'All IP' Anschluss der Deutschen Telekom (ITU G.992.3, ITU G.992.5)

ADSL Unterstützung von Dying Gasp

ATM Unterstützung Layer 1 Protokoll AAL5, PVCs, RFC 1483

ATM Unterstützung von bis zu 7 Virtuellen Kanälen (VC)

ATM Unterstützung von OAM F4/F5 Line Monitoring

ATM Unterstützung von ATM Traffic Management (COS - CBR, VBR, UBR)

Wireless LAN

WLAN Betriebsart Access Point
WLAN Betriebsart WLAN Client Modus; Transparenter Client zum direkten Anschluss von Ethernet Geräten
WLAN Standards 802.11n (Mimo 2x3); 802.11b; 802.11g; 802.11a; 802.11h
Frequenzbänder 2,4 GHzIndoor/Outdoor (EU)	2,4 GHz Indoor/Outdoor (2412-2484 MHz) max. 100 mWEiRP zulässig (Bundesrepublik Deutschland). Die zulässigen Sendeleistung können in anderen Ländern abweichen.
Frequenzbänder 5 GHz Indoor (EU)	5 GHz Indoor (5150-5350 MHz) max. 200 mWEiRP zulässig (Bundesrepublik Deutschland). Die zulässigen Sendeleistung können in anderen Ländern abweichen.
Frequenzbänder 5 GHz Outdoor (EU)	5 GHz Outdoor (5470-5725 MHz) max. 200 mWEiRP zulässig (Bundesrepublik Deutschland). Die zulässigen Sendeleistung können in anderen Ländern abweichen.
WLAN Modes 2,4 GHz Operation: 802.11b only; 802.11g only, 802.11b/g/n mixed; 802.11b/g/n mixed long;802.11b/g/b mixed short; 802.11b/g/n ; 802.11g/n; 802.11n only; 5 GHz Operation: 802.11a only;802.11a/n; 802.11n only
Automatic Rate Selection (ARS) Vorhanden
Übertragungsgeschwindigkeit Automatischer Fallback oder selektierbare fixe Übertragungsgeschwindigkeit
Datenraten für 802.11a,h (5 GHz)	54, 48, 36, 24, 18, 12, 9 und 6 Mbps (OFDM Modulation)
Datenraten für 802.11n (2,4 / 5 GHz)	MSC0-15 ermöglicht Brutto-Datenraten bis 150 Mbps bei 20 MHz Kanalbandbreite, 2 Streams, Short Guard Intervall; MSC0-15 ermöglicht Brutto-Datenraten bis 300 Mbps bei 40 MHz Kanalbandbreite, 2 Streams, Short Guard Intervall
Roaming (Access Point Betrieb) Seamless Roaming durch IAPP (artem Inter Access Point Protocol)
Anzahl der spatialen Streams (802.11n)	1 oder 2
Broadcast SSID An- und abschaltbar
WMM 802.11e QoS Daten Priorisierung für TOS-Daten, 802.11e/WMM
WMM 802.11e Power Save Unterstützt aktiv WLAN Clients die 802.11e Power Save unterstützen
Länderspezifische Einstellungen Kanaleinstellungen gemäß der 'Regulatory Domain' nach 802.11d möglich
WDS Wireless Distribution System: Inklusive TKIP und AES Verschlüsselung, interoperabel mit allenGeräten aus dem Portfolio der Teldat GmbH (außer W500)
TPC TPC (Transmission Power Control): Für 5 GHz, automatische Sendeleistungsreduktion gemäßEN301893
Datenraten für 802.11b,g (2,4 GHz)	11, 5,5, 2 und 1 Mbps (DSSS Modulation); 54, 48, 36, 24, 18, 12, 9 und 6 Mbps (OFDM Modulation)
Fast Roaming bei 802.1x (Access Point Betrieb)	Pre-Authentication und PMK-Caching erlaubt schnelles Roaming bei 802.1x Verschlüsselung
Power Management für Clients	Bis zu 250 Client können gleichzeitig in der Betriebsart 'Access Point' angemeldet werden.
Buffer Pool Zum Abfedern von Lastspitzen
Bandbreite (802.11n) 20/40 MHz (Bündelung von zwei benachbarten 20 MHz Kanälen zu einem 40 MHz Kanal)
Short Guard Intervall (802.11n)	Ein/Aus schaltbar, Durchsatzerhöhung durch Verkleinerung des Guard Intervalls von 800ns auf 400ns

Wireless LAN

RTS/CTS RTS/CTS Threshold einstellbar

DTIM Period Einstellbar

VLAN Netzwerksegmentierung auf Layer2 möglich. Pro SSID ist eine VLAN ID möglich. Static VLAN Konfiguration gemäß IEEE 802.1q; Unterstützt bis zu 32 VLANs.

Multi SSID Je nach Komplexität der Konfiguration bis zu 8 Service Sets pro Funkmodul, mit virtuellen Access Points und eigener MAC Adresse pro SSID.

Inter Cell Repeating Inter Traffic Blocking für Public Hot Spot (PHS) Anwendungen zur Vermeidung der Kommunikation von Funkclients untereinander innerhalb einer Funkzelle.

WLAN Elektrische Eigenschaften

Receiver Sensitivity @ 2,4 GHz802.11b/g	1 Mbps -91 dBm; 2 Mbps -90 dBm; 5,5 Mbps -89 dBm; 11 Mbps -88 dBm; 6 Mbps -90 dBm;9 Mbps -89 dBm; 12 Mbps -88 dBm; 18 Mbps -86 dBm; 24 Mbps -83 dBm; 36 Mbps -80 dBm; 48 Mbps -76 dBm; 54 Mbps -74 dBm
Receiver Sensitivity @ 2,4 GHz802.11n 20 MHz	MSC0 -89 dBm; MSC1 -87 dBm; MCS2 -85 dBm; MCS3 -82 dBm; MCS4 -79 dBm; MCS5 -75 dBm; MCS6 -73 dBm; MCS7 -70 dBm; MCS8 -83 dBm; MCS9 -84 dBm; MCS10 -81 dBm; MCS11 -79 dBm; MCS12 -80 dBm; MCS13 -72 dBm; MCS14 -68 dBm; MCS15 -67 dBm
Receiver Sensitivity @ 2,4 GHz802.11n 40 MHz	MSC0 -87 dBm; MSC1 -84 dBm; MCS2 -82 dBm; MCS3 -79 dBm; MCS4 -75 dBm; MCS5 -71 dBm; MCS6 -69 dBm; MCS7 -67 dBm; MCS8 -86 dBm; MCS9 -83 dBm; MCS10 -79 dBm; MCS11 -77 dBm; MCS12 -74 dBm; MCS13 -69 dBm; MCS14 -67 dBm; MCS15 -65 dBm
Receiver Sensitivity @ 5 GHz802.11n 20 MHz	MSC0 -88 dBm; MSC1 -85 dBm; MCS2 -83 dBm; MCS3 -81 dBm; MCS4 -78 dBm; MCS5 -74 dBm; MCS6 -72 dBm; MCS7 -70 dBm; MCS8 -88 dBm; MCS9 -85 dBm; MCS10 -83 dBm; MCS11 -80 dBm; MCS12 -77 dBm; MCS13 -72 dBm; MCS14 -70 dBm; MCS15 -68 dBm
Receiver Sensitivity @ 5 GHz802.11a/h	6 Mbps -88 dBm; 9 Mbps -87 dBm; 12 Mbps -86 dBm; 18 Mbps -84 dBm; 24 Mbps -82 dBm; 36 Mbps -78 dBm; 48 Mbps -74 dBm; 54 Mbps -73 dBm
Ausgangsleistung (ohne Antennengewinn)	Einstellbar in den Stufen 5, 8,11,14,16 und 17,5 dBm. Maximale Leistung variiert je nach Datenrate und Frequenzband.
Tx Power @ 2,4 GHz 802.11b/g 1 MHz	1 Mbps 16 dBm; 2 Mbps 16 dBm; 5,5 Mbps 16 dBm; 11 Mbps 16 dBm; 6 Mbps 17,5 dBm; 9 Mbps 17,5 dBm; 12 Mbps 17 dBm; 18 Mbps 17 dBm; 24 Mbps 15 dBm; 36 Mbps 15 dBm; 48 Mbps 13 dBm; 54 Mbps 13 dBm
Tx Power @ 2,4 GHz 802.11n 20 MHz/40 MHz	MSC0 17,5 dBm; MSC1 17,5 dBm; MCS2 17 dBm; MCS3 17 dBm; MCS4 15 dBm; MCS5 15 dBm; MCS6 13 dBm; MCS7 13 dBm; MCS8 17,5 dBm; MCS9 17,5 dBm; MCS10 17 dBm; MCS11 17 dBm; MCS12 15 dBm; MCS13 15 dBm; MCS14 13 dBm; MCS15 13 dBm
Tx Power @ 5 GHz 802.11b/g 1 Mbps	1 Mbps 16 dBm; 2 Mbps 16 dBm; 5,5 Mbps 16 dBm; 11 Mbps 16 dBm; 6 Mbps 17,5 dBm; 9 Mbps 17,5 dBm; 12 Mbps 17 dBm; 18 Mbps 17 dBm; 24 Mbps 15 dBm; 36 Mbps 15 dBw; 48 Mbps 13 dBm; 54 Mbps 13 dBm
Tx Power @ 5 GHz 802.11n 20 MHz/40 MHz	MSC0 17,5 dBm; MSC1 17,5 dBm; MCS2 17 dBm; MCS3 17 dBm; MCS4 15 dBm; MCS5 15 dBm; MCS6 13 dBm; MCS7 13 dBm; MCS8 17,5 dBm; MCS9 27,5 dBm; MCS10 17 dBm; MCS11 17 dBm; MCS12 15 dBm; MCS13 15 dBm; MCS14 13 dBm; MCS15 13 dBm

ISDN

CAPI CAPI 2.0 mit CAPI-User-Konzept (Passwort für CAPI-Nutzung)

ISDN

ISDN-Protokolle Euro-ISDN (Mehrgeräte und Anlagenanschluss), 1TR6 und weitere nationale ISDN-Protokolle

ISDN-Festverbindungen Unterstützte Festverbindungen: D64S, D64S2, TS02, D64S2Y

ISDN-Autokonfiguration Automatische Erkennug und Konfiguration des ISDN-Protokolls

B-Kanal-Protokolle Hervorragende Interoperabilität mit anderen Herstellern (Raw-HDLC, CISCO-HDLC, X.75)

X.31 over CAPI Unterstützung vieler verschiedener Verbindungswege: X.31/A für ISDN-D-Kanal, X.31/A+B für ISDN-B-Kanal, X.25 innerhalb des ISDN-B-Kanals (auch Mietleitungen)

Bitraten-Adaption V.110 (1.200 bis zu 38.400 Bit/s), V.120 bis 57.600 kBit/s (HSCSD) zur Verbindung mit GSM-Teilnehmern

VPN

PPTP (PAC/PNS) Point to Point Tunneling Protocol zum Aufbau von Virtual Privat Networks, inklusive starker Verschlüsselungsverfahren von 128 Bit (MPPE) bis zu 168 Bit (DES/3DES, Blowfish)
GRE v.0 Generic Routing Encapsulation V.0 nach RFC 2784 zur allgemeinen Enkapsulierung
L2TP Layer 2 Tunneling Protocol inklusive PPP-Benutzer-Authentisierung
Anzahl der VPN Tunnel Inklusive 5 aktiver VPN-Tunnel mit den Protokollen IPSec, PPTP, L2TP und GRE v.0 (auch in Kombination möglich)
IPSec Internet Protocol Security für den Aufbau von VPN-Verbindungen
Anzahl der IPSec Tunnel Inklusive 5 aktiver IPSec Tunnel
IPSec Algorithmen DES (64 Bit), 3DES (192 Bit), AES (128,192,256 Bit), CAST (128 Bit), Blowfish (128-448 Bit), Twofish (256 Bit); MD-5, SHA-1, RipeMD160, Tiger192 Hashes
IPSec Hardwarebeschleunigung Integrierte Hardwarebeschleunigung für IPSec Verschlüsselungsalgorithmen DES, 3DES
IPSec IKE IPSec-Schlüsselaustausch über Preshared Keys oder Zertifikate
IPSec IKE Config Mode IKE Config Mode Server ermöglicht die dynamische Zuteilung von IP-Adressen aus dem Adressbereich des Unternehmens. IKE Config Mode Client ermöglicht es dem Routely dynamisch eine IP-Adresse zuweisen zu lassen.
IPSec IKE XAUTH (Client/Server)	Internet Key Exchange Protocol Extended Authentication Client zur Anmeldung an XAUTH und XAUTH Server zur Anmeldung von XAUTH Clients
IPSec IKE XAUTH (Client/Server)	Inklusive der Weiterleitung an einen RADIUS-OTP (One Time Password) Server (unt Lösungen siehe www.teldat.de).
IPSec NAT-T Unterstützung von NAT-Traversal (Nat-T) für den Einsatz auf VPN Strecken mit NAT
IPSec IPComp	IPSec IPComp-Datenkompression für höheren Datendurchsatz mittels LZS
IPSec Zertifikate (PKI)	Unterstützung von X.509 mehrstufigen Zertifikaten kompatibel zu Microsoft und CServer; Upload von PKCS#7/8/10/12 Dateien über TFTP, HTTP, HTTP, LDAP, File Upüber FCI
IPSec SCEP	Zertifikatsmanagement mittels SCEP (Simple Certificate Enrollment Protocol)
IPSec Certificate Revocation Lists (CRL)	Unterstützung von Remote CRLs auf einem Server via LDAP oder lokaler CRLs
IPSec Dead Peer Detection (DPD)	Sorgt für eine kontinuierliche Überwachung der IPSec-Verbindung

VPN

IPSec Dynamic IP via ISDN Übertragung von dynamischen IP-Adressen über ISDN D-Kanal oder ISDN B-Kanal (kostenlose Lizenz erforderlich)

IPSec Dynamic DNS Ermöglicht die Registrierung dynamischer IP-Adresse bei einem Dynamic DNS Provider für den Aufbau einer IPSec-Verbindung.

IPSec RADIUS Authentifizierung von IPSec-Verbindungen an einem RADIUS Server. Zusätzlich besteht die Möglichkeit, die auf einem RADIUS Server konfigurierten IPSec Peers in das Gateway zu laden (RADIUS Dialout).

IPSec Multi User Ermöglicht die Einwahl mehrerer IPSec Clients über einen einzigen IPSec-Peer-Konfigurationseintrag

IPSec QoS Es besteht die Möglichkeit, Quality of Service (Traffic Shaping) innerhalb eines IPSec-Tunnels zu betreiben

IPSec NAT Durch das Aktivieren von NAT auf einer IPSec-Verbindung ist es möglich, mehrere Remote Locations mit gleichen lokalen IP-Adress-Netzen auf unterschiedliche IP-Netze für die VPN Verbindung umzusetzen.

IPSec Durchsatz (1400) 34 Mbit/s bei 1400 Byte Paketen mit AES 256 / AES 128 / 3 DES Verschlüsselung

IPSec Durchsatz (256) 11 Mbit/s bei 256 Byte Paketen mit AES 256 / AES 128 / 3 DES Verschlüsselung

Security

Inter Cell Repeating Inter Traffic Blocking für Public Hot Spot (PHS) Anwendungen zur Vermeidung der Kommunikation von Funkclients untereinander innerhalb einer Funkzelle.

IEEE802.11i Authentisierung und Verschlüsselung

802.1x/EAP-MD5, 802.1x/EAP-TLS, 802.1x/EAP-TTLS, 802.1x/EAP-PEAP, Key Management, PSK/TKIP Encryption, AES Encryption, 802.1x/EAP

Access Control List (ACL) MAC Adressenfilter für WLAN Clients

VLAN Netzwerksegmentierung auf Layer2 möglich. Pro SSID ist eine VLAN ID möglich. Static VLAN Konfiguration gemäß IEEE 802.1q; unterstützt bis zu 32 VLANs.

NAT/PAT Symmetrische Network und Port Address Translation (NAT/PAT) mit zufallsgenerierten Ports inklusive Multi NAT (1:1-Übersetzen ganzer Netzwerke)

Policy based NAT/PAT Network und Port Address Translation anhand von unterschiedlichen Kriterien wie IP-Protokollen, Source/Destination IP Address, Source/Destination Port

Policy based NAT/PAT Sowohl für eingehende als auch ausgehende Verbindungen für jedes Interface unterschiedlich konfigurierbar

Content Filtering Optional ISS/Cobion Content Filter (30 Tage Testlizenz inklusive)

Stateful Inspection Firewall

Richtungsabhängige Paketfilterung mit Überwachung und Interpretation des jeweiligen Status der einzelnen Verbindung

Paket Filter Filtern von IP-Paketen anhand von unterschiedlichen Kriterien wie IP-Protokollen,Source/Destination IP Address, Source/Destination Port, TOS/DSCP, Layer-2-Priorität für jedesInterface unterschiedlich konfigurierbar

Routing

Routing

Policy based Routing Erweitertes Routing (Policy Based Routing) abhängig von unterschiedlichen Kriterien wie IP-Protokollen (Layer4), Source/Destination IP Address, Source/Destination Port, TOS/DSCP, Source/Destination Interface und Destination Interface Status

Multicast IGMP Unterstützung vom Internet Group Management Protocol (IGMP v1, v2, v3) für die gleichzeitige Verteilung von IP-Paketen an mehrere Stationen

Multicast IGMP Proxy Dient zur einfachen Weiterleitung von Multicast-Paketen über dedizierte Interfaces

Multicast inside IPSec Tunnel Ermöglicht die Übertragung von Multicast Paketen über einen IPSec-Tunnel

RIP Unterstützung von RIPv1 und RIPv2, getrennt einstellbar für jedes Interface

Extended RIP Triggerd RIP Updates nach RFC 2091 und 2453, Poisened Rerverse für eine bessere Verteilung der Routen, des Weiteren die Möglichkeit, RIP Filter für jedes Interface eingeständig zu definieren.

Routing Durchsatz (1518) 199 Mbit/s bei 1518 Byte Paketen

Routing Durchsatz (256) 198 Mbit/s bei 256 Byte Paketen

Protokolle / Encapsulation

PPP/MLPPP Unterstützung des Point to Point Protokolls (PPP) zum Aufbau von Standard-PPP-Verbindungen, inklusive der Multilink-Erweiterung MLPPP für die Bündelung von mehreren Verbindungen
PPPoE (Server/Client) Point to Point Protokoll over Ethernet (Client/Server) für den Aufbau von PPP-Verbindungen über Ethernet/DSL (RFC2516)
MLPPPoE (Server/Client) Multilink-Erweiterung MLPPPoE für das Bündeln mehrerer PPPoE-Verbindungen (nur möglich, wenn beide Seiten MLPPPoE unterstützen)
PPPoA Point to Point Protocol over ATM für den Aufbau von PPP-Verbindungen über ATM/DSL
IPoA Ermöglicht das einfache Routen von IP über ATM
DNS DNS Client, DNS Server, DNS Relay und DNS Proxy
DYN DNS Ermöglicht die Registrierung von dynamisch zugeteilten IP-Adressen bei einem Dynamic DNS Provider z. B. zum Aufbau von VPN-Verbindungen
DNS Forwarding Ermöglicht es, DNS-Anfragen von frei konfigurierbaren Dömanen zur Auflösung an bestimmte DNS Server weiterzuleiten.
DHCP	DHCP Client, Server, Proxy und Relay zur vereinfachten TCP/IP-Konfiguration
Paketgrößensteuerung	Anpassung der PMTU oder automatische Paketgrößensteuerung über Fragmentierung

Policy based Traffic Shapping	Dynamisches Bandbreitenmanagement mittels IP Traffic Shaping
Bandbreitenreservierung	Dynamische Reservierung von Bandbreiten, Zuweisung von garantierten und maximalen Bandbreiten
DiffServ	Priority Queuing der Pakete anhand des DiffServ/TOS-Felds
Layer2/3 Tagging	Umsetzen von 802.1p Layer-2-Prioritätsinformation auf Layer 3 Diffserv-Attribute

TCP Download Rate Control Dient zur Reservierung von Bandbreiten für VoIP-Verbindungen

Redundanz / Loadbalancing

BRRP Optional: Bintec Router Redundancy Protocol, dient zur Ausfallsicherung mehrere passiver oder aktiver Geräte mit frei einstellbarer Priorität.

BoD Bandwidth on Demand (BoD): dynamische Bandbreitenzuschaltung in Abhängigkeit vom Datenaufkommen

Load Balancing Statische und dynamische Lastverteilung auf mehrere WAN-Verbindungen auf IP-Ebene

VPN Backup Einfaches VPN Backup über unterschiedlichste Medien. Darüber hinaus ermöglicht das Teldat Interface-basiertes VPN Konzept die Verwendung von Routing-Protokollen für VPN Verbindungen.

Layer 2 Funktionalität

Bridging Unterstützung von Layer 2 Bridging mit der Möglichkeit zur Separierung von Netzwerksegmenten über die Konfiguration von Bridge-Gruppen

VLAN Unterstützung von bis zu 32 VLAN (Virtual LAN) zur Unterteilung des Netzwerkes in unabhängige virtuelle Segmente (Arbeitsgruppen)

Proxy ARP Erlaubt dem Router ARP-Anfragen für Hosts zu beantowrten, die über den Router erreichbar sind. Dadurch ist es möglich, dass Remote Clients eine IP-Adresse aus dem lokalen Netz benutzen.

Internes System-Logging Syslog Speicher im RAM, Anzeige über die Web-basierte Konfigurationsoberfläche (http/https), filterbar nach Subsystem, Level, Message

External Systemlogging Syslog, mehrere Syslog Server mit unterschiedlichen Syslog Level konfigurierbar

E-Mail Alert Automatischer E-Mail-Versand beim Eintreffen definierbarer Ereignisse

SNMP Traps SNMP Traps (v1, v2, v3) konfigurierbar

Activity Monitor Sendet Informationen zu einem PC, auf dem Brickware installiert ist

IPSec Monitoring Anzeige der IPSec-Tunnel und der IPSec-Statistik; Ausgabe über die Web-basierte Konfigurationsoberfläche (http/https)

Interfaces Monitoring Statistikinformationen aller physikalischen und logischen Schnittstellen (ETH0, ETH1, SSIDx, ...), Ausgabe über die Web-basierte Konfigurationsoberfläche (http/https)

WLAN Monitoring Detaillierte Anzeigen für Radio, VSS, WDS Links, Bridge Links, Client Links.

WLAN Monitoring Angezeigt werden für jeden Link: MAC Adresse, IP Adresse, TX-Pakete, RX-Pakete, Signalstärke für jede Empfangsantenne, Signal-Rauschabstand, Datenrate, Ausgabe über die Web-basierte Konfigurationsoberfläche (http/https)

ISDN Monitoring Anzeige der aktiven und vergangenen ISDN-Verbindungen, Ausgabe über die Web-basierte Konfigurationsoberfläche (http/https)

IP Accounting Detailliertes IP Accounting, Source, Destination, Port, Interface und Pakete/Bytes-Zähler auch über Syslogprotokoll an Syslog Server übermittelbar

ISDN Accounting Detaillierte, laufende Aufzeichnung der ISDN-Verbindungsparameter wie Rufnummer und Gebühreninformationen auch über Syslogprotokoll an Syslog Server übermittelbar

RADIUS Accounting RADIUS Accounting für PPP-, PPTP-, PPPoE- und ISDN-Dialup-Verbindungen

Keep Alive Monitoring Überwachung von Hosts/Verbindungen via ICMP-Polling

Tracing Ausführliche Traces können für unterschiedliche Protokolle wie z. B. ISDN, PPPoE,... sowohl lokal auf dem Gerät als auch 'remote' über den DIME Manager erstellt werden.

Tracing Des Weiteren besteht die Möglichkeit, die Traces im PCAP-Format abzulegen, so dass sie anschließend in diversen Opensource Tracetools (z. B. Wireshark) eingelesen werd

RADIUS Zentrale Überprüfung der Zugangsberechtigung auf einem oder mehreren RADIUS-Servern (PPP, IPSec inklusive X-Auth und Login-Authentifizierung)
RADIUS Dialout Es besteht die Möglichkeit, die auf einem RADIUS-Server konfigurierten PPP- und IPSec-Verbindungsdaten in das Gateway zu laden (RADIUS Dialout).
TACACS+ Unterstützung von TACACS+-Servern zur Login Authentication und zur Shell-Kommando-Autorisierung
Zeit Synchronisierung Die Gerätesystemzeit kann sowohl über ISDN als auch von einem SNTP Server bezogen werden (bis zu 3 Time Server konfigurierbar). Die bezogene Zeit kann per SNTP auch an SNTP Clients übertragen werden.
Automatic Time Settings Die Möglichkeit, Zeitzonenprofile zu konfigurieren, ermöglicht eine automatische Sommer/Winterzeit-Umstellung
Unterstützte Managementsysteme	DIME Manager, XAdmin
Konfigurierbarer Scheduler Steuerung von Aktionen sowohl zeit- als auch ereignisgesteuert, wie z. B. Reboot Device, Activate/Deactivate Interface, Activate/Deactivate WLAN, Trigger SW Update und Config Backup
Configuration Interface (FCI)	Integrierter Webserver für die webbasierte Konfiguration mittels HTTP oder HTTPS (Unter eigener Zertifikate) inkl. Die Benutzeroberfläche ist beim Großteil aller Teldat GmbH-Prod identisch.
Software Update Software Updates werden kostenlos bereitgestellt; Update über lokale Dateien, HTTP, TFTP oder per direktem Zugriff auf den Teldat WEB Server
Fernwartung Fernwartung über Telnet, SSL, SSH, HTTP, HTTPS und SNMP (V1,V2,V3)
Konfiguration über Serielle Schnittstelle	Serielle Konfiguaritonsschnittstelle ist vorhanden
ISDN-Fernwartung Fernwartung via ISDN-Einwahl mit Rufnummernüberprüfung. Es besteht die Möglichkeit, die ISDN-Fernwartungsverbindung zwischen zwei Teldat-Geräten zu verschlüsseln.
ISDN-Fernwartung Des Weiteren kann die Verbindung in einem 'transparenten Modus' zugeschaltet werden, der es ermöglicht, die Konfiguration zu übertragen bzw. ein Softwareupdate zu machen.

GSM-Fernwartung Fernwartung via GSM Login (externes USB UMTS Modem erforderlich)
Geräte Discovery Function Geräte-Discovery über SNMP Multicast.
On The Fly Konfiguration Kein Neustart nach Umkonfiguration notwendig
SNMP SNMP (v1, v2, v3), USM Model, VACM Views, SNMP Traps (v1, v2, v3) konfigurierbar, SNMP-IP-Access-Liste konfigurierbar
SNMP Konfiguration Komplettes Management mit MIB-II, MIB 802.11, Enterprise-MIB
Konfiguration exportieren und importieren	Laden und Speichern der Konfiguration; Speichern der Konfiguration wahlweise verschlüsselt; wahlweise automatisch steuerbar über den Scheduler
SSH Login Unterstützung von SSH V1.5 und SSH V2.0 für sichere Verbindungen von Terminal Anwendungen
HP OpenView Einbindung in Network Node Manager
XAdmin Unterstützung vom XAdmin Roll-out- und Konfigurationmanagement-Tool für größere Router-Installationen (IP+ISDN-GSM)

Schnittstellen

Ethernet 5 x 10/100/1000 MBit/s Ethernet Twisted Pair, autosensing, Auto MDI/MDI-X, bis zu 4 Ports können als zusätzliche WAN-Ports inkl. Load-Balancing geschaltet werden, jeder Ethernet-Port kann frei konfiguriert werden (LAN, WAN)
WLAN IEEE 802.11a/b/g/n; 1 Funkmodul, 2,4 und 5 GHz Band, 3 externe Antennen
USB 2.0 Host USB 2.0 Full Speed Host-Port zum Anschluss LTE(4G)- oder UMTS(3G)-USB-Sticks (unterstützte Sticks: siehe www.teldat.de)
Serielle Konsole Serielle Konsolenschnittstelle / COM-Port (Mini-USB)
ADSL/ADSL 2+ ADSL over ISDN (kompatibel zum U-R2 Anschluss der Deutschen Telekom)
ISDN Basic Rate (S0) 1 x S0 (TE), 2 B-Kanäle
Externe WLAN	Drei Reverse SMA-Anschlüsse für externe WLAN Antennen
Antennenanschlüsse

Hardware

Echtzeit Uhr Auch bei Stromausfall bleibt die Systemzeit einige Stunden erhalten
Wandhalterung Im Gehäuse integriert
Umgebungsbedingungen	Temperaturbereich: 0°C bis 40°C; Lagerung: -10°C bis 70°C; Rel. Luftfeuchte 10 - 95% (nicht-kondensierend)
Netzteil	Externes Steckernetzteil 110-240V / 12 V DC, 1,5 A, mit energieeffizienten Schaltregler; erfüllt die Kriterien der EuP Directive 2008/28/EC
Leistungsaufnahme	Kleiner 5 Watt
Gehäuse	Metall-Gehäuse, Öffnung für Kensington Sicherheitsschloss, Anschlüsse auf der Rückseite, vorbereitet für Wandmontage
Abmessungen	Ca. 235 mm x 31,5 mm x 146,5 mm (Breite x Höhe x Tiefe)

Hardware

Lüfter Keine, lüfterloses Design dadurch hohe MTBF

Reset-Knopf Neustart oder Zurücksetzen auf Werkseinstellung möglich

Zertifzierungen Wi-Fi Certified nach 802.11abgn (ab Rel.7.9.4)

Normen und Zulassungen R&TTE Directive 1999/5/EG; EN 55022; EN 55024 + EN 55024/A1; EN61000-3-2; EN 61000-3-3; EN 61000-4-4; EN 60950-1; EN 300 328; EN 301 489-17; EN 301 489-1; EN 301 893

Lieferumfang

Handbuch Kurzanleitung Deutsch und Englisch

DVD DVD mit Systemsoftware, Managementsoftware und Dokumentation

Ethernet Kabel 1 Ethernet Kabel, 3m

Netzteil Steckernetzteil 110-240V / 12 V DC, 1,5 A, mit hocheffizientem Schaltregler

ADSL Kabel ADSL Kabel (RJ11-RJ45), 3m

ISDN-Kabel (BRI/S0) ISDN (BRI/S0) Kabel, 3m

WLAN Antennen Drei externe 3 dBi Dipol-Dualband Antennen

Service

Gewährleistung 2 Jahre Hersteller-Garantie inklusive Vorabaustauschservice

Software Update Kostenfreie Software Updates (System Software (BOSS) und Management Software (DIME Manager))

Optionen

IP-Adress-Übertragung ISDN B/D Kanal Kostenlose Lizenz für IP-Adress Übertragung im ISDN D oder B Kanal für IPSec Verbindungen; Registrierung unter www.teldat.de erforderlich

Zubehör

Software Lizenzen

RS-Series-BRRP (5500001023)	Software-Lizenz für Bintec Router Redundancy Protocol (BRRP) für RS-Serie
Cobion Content Filter Small (80551)	Cobion Content Filter für RSxxx-, Rxx02-, RTxx02-Serie; R230a(w), R232b(w), TR200, R1200(w/wu), R3000(w), R3400, R3800, R232aw; Listenpreis für ein Jahr

Pick-up Service / Garantieverlängerung

Pick-up Service / Garantieverlängerung

Service Package 'small' (5500000810)

Garantieverlängerung um 3 Jahre auf insgesamt 5 Jahre, inklusive Vorabaustausch für Teldat Produkte der Kategorie 'small'. Übersicht der Kategoriezuordnung / detaillierte Beschreibung unter www.teldat.de/servicepackages

Produkt Services

HotSpot Solution Hostinggebühr für 2 Jahre und 1 Standort

HotSpot Solution Hostinggebühr für 1 Jahr und 1 Standort

Zusätzliche Standort Gebühr für die HotSpot Solution (551000198, 5500000861) gültig für ein Jahr

Zubehör

Funkwerk aktive UMTS (3G) Antenne für UMTS USB Sticks, UMTS Band 1 Aktive Antenne, 7db, 15m Kabel

PS-EURO-RSxxx (5500000729) Steckernetzteil EURO für RSxxx

Kabel

Serielles Konsolen Kabel für RS-, RT-, Rxx02-Serie und hybird (Mini USB auf D-SUB 9)
