BEDIENUNGSANLEITUNG Bintec RS232J Teldat
Der universale Router mit ADSL 2+ Modem und ISDN

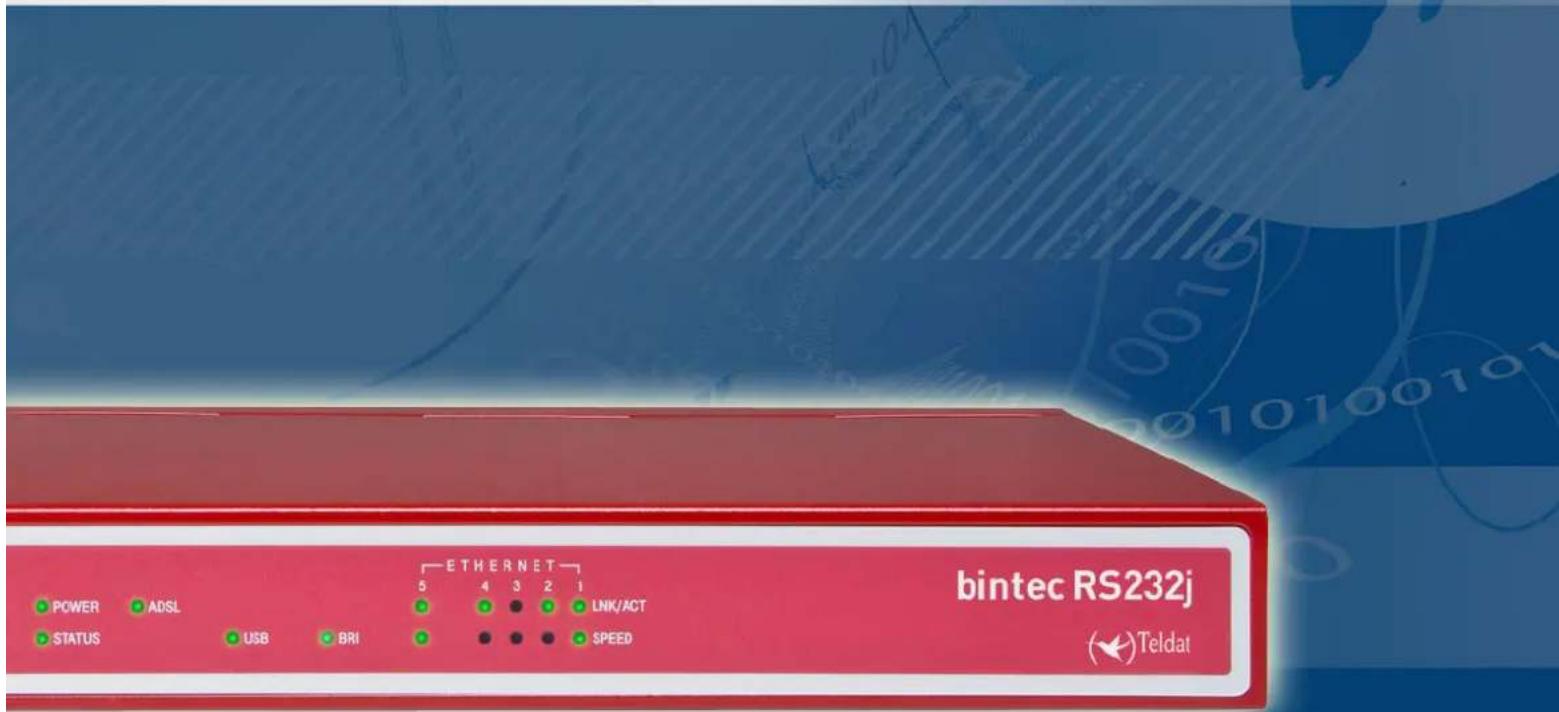

bintec RS232j
- ADSL 2+ Modem – ADSL over ISDN (Annex B und Annex J)
- 5 x Gigabit-Ethernet
- Webbasierte Konfiguration / Assistenten
• 5 IPSec-Tunnel, HW-Beschleunigung - Unterstützung von IPv6
• Stateful Inspection Firewall
• ISDN - Backup, Remote Access / Maintenance
bintec RS232j
Der universale Router mit ADSL 2+ Modem und ISDN
Der bintec RS232j mit integriertem ADSL 2+ Annex B (ADSL über ISDN) und Annex J Modem nach ITU G992.1 und ISDN-S0-Schnittstelle ist prädestiniert für den Einsatz in Filialen, Home Offices und kleinen Außenstellen.
Produktbeschreibung
Der bintec RS232j ist ein leistungsfähiger und durch seine komplette Ausstattung flexibel einsetzbarer Router. Das integrierte ADSL 2+ Modem des RS232j unterstützt die überwiegend in Deutschland eingesetzten ADSL-Standards Annex B (ADSL over ISDN) und Annex J nach ITU G992.1 und ist kompatibel zu den beiden ADSL Anschluss Varianten U-R2 und „all" IP der Deutschen Telekom.
Das Gateway im lüfterlosen Metallgehäuse gewährleistet langfristige Zuverlässigkeit in unternehmenskritischen Anwendungen und ist für den Einsatz als Zugangsrouter in kleinen und mittleren Unternehmen (KMU), Außenstellen und Home Offices prädestiniert. Das Gerät verfügt zusätzlich zum integrierten ADSL 2+ Modem über fünf Gigabit-Ethernet-Ports, die frei für LAN, WAN oder DMZ konfiguriert werden können, und verfügt ab Werk bereits über eine Lizenz für fünf hardware-beschleunigte IPSec-Tunnel. Sowohl die im Gerät integrierte ISDN-Schnittstelle als auch ein am USB-Port angeschlossenes LTE(4G) oder UMTS(3G) USB-Modem (Stick) können zum einen als Remote-Konfigurationszugang und zum anderen als Backup-Schnittstelle verwendet werden.
Funktionen flexibel nutzen
Zur Weiterleitung von Datenpaketen zwischen zwei Netzwerken sind nur wenige Funktionsmerkmale notwendig. Der bintec Router verfügt über Leistungsmerkmale, die über diese reine Routingfunktion weit hinausgehen und es ermöglichen, den bintec Router auch in komplexe IT-Infrastrukturen zu integrieren. Mittels Extended Routing und NAT (ERN) können sie im IP Routing Daten nach Kriterien wie IP-Protokollen (Layer 4), Quell- oder Ziel-IP-Adresse, Quell- oder Zielport, TOS/DSCP, Quell- oder Zielschnittstelle und dem Status der Zielschnittstelle routen. Darüber hinaus können Sie auch bei der Network Address Translation den Datenverkehr anhand verschiedenster Kriterien sowohl für eingehende als auch ausgehende Verbindungen und für jedes Interface individuell übersetzen.
Die umfangreiche Multicast-Unterstützung prädestiniert das Gerät zum Einsatz in Multimedia- und Streaming-Umgebungen.
Die Stateful Inspection Firewall (SIF) bietet durch dynamische Paketfilterung einen wirkungsvollen Schutz vor Angriffen aus dem Internet. Die Handhabung der Firewall wird dabei durch zahlreiche vorkonfigurierte Dienste erleichtert. Abgerundet werden die Sicherheitsfunktionen durch einen optionalen Content Filter*. Hierbei werden alle ausgehenden Internetanfragen klassifiziert und erlauben das zuverlässige Ausfiltern nicht erwünschter Inhalte. Die Basisausstattung der RS-Serie bietet außerdem ein SIP Application Level Gateway (ALG) zum direkten Anschluss von IP-Telefonen im Netzwerk bzw. zur Registrierung bei einem VoIP Provider, ohne dabei die Sicherheit der WAN-Anbindung zu vernachlässigen. Die entsprechenden Freigaben im NAT und der internen Stateful Inspection Firewall werden für die Dauer der Kommunikation automatisch vom ALG gesteuert.
Quality of Service ist mehr als nur ein Schlagwort in Teldat-Geräten. Mit zunehmender Konvergenz zwischen Sprache und Daten gewinnt die Klassifizierung von Datenströmen an
Bedeutung. Unsere Gateways stellen entsprechende QoS-Mechanismen zur Verfügung, um z. B. den VoIP-Verkehr vor normalem Internet-Verkehr zu priorisieren und ihm in jedem Fall eine ausreichende Bandbreite zuzusichern. Auch ist es möglich, dem normalen Datenverkehr gegenüber dem E-Mail-Verkehr den Vorrang zu geben. Die bintec QoS-Implementierung erlaubt es auch, innerhalb eines VPN-Tunnels die Sprachdaten gegenüber z. B. den E-Mail-Daten bevorzugt zu behandeln.
Die DNS-Proxy-Funktion unterstützt das LAN bei der Adressumsetzung, und die IP-Konfiguration von PCs kann über einen integrierten DHCP Server automatisch erfolgen. Zur gemeinsamen Nutzung verschiedener ISDN-Dienste steht die Remote CAPI zur Verfügung.
* Content Filtering ist kostenpflichtig und steht als 30-Tage-Testversion zur Verfügung.
Umfangreiche IPSec-Implementierung
Die im bintec Router integrierte IPSec-Implementierung arbeitet nicht nur mit Preshared-Keys, sondern auch mit Zertifikaten. Dies ermöglicht den Aufbau einer Public-Key-Infrastruktur für höchste Sicherheit. (Übrigens: Auch das Bundesministerium für Sicherheit in der Informationstechnologie empfiehlt den Einsatz von Zertifikaten.)
Des Weiteren unterstützt die bintec IPSec-Implementierung Sie beim Aufbau von VPN-Verbindungen mit dynamischen IP-Adressen: Auch kleine Außenstellen sind so erreichbar, selbst wenn sie nicht permanent online sein sollten. Sogar wenn beide VPN-Beteiligten lediglich über dynamische IP-Adressen verfügen, steht der vertraulichen Kommunikation nichts im Wege. Der Austausch der IP-Adressen erfolgt entweder über Dynamic-DNS-Anbieter oder direkt über ISDN. Dabei wird die eigene dynamische IP-Adresse entweder im ISDN D-Kanal (kostenlos) oder, falls dies nicht möglich sein sollte, im ISDN B-Kanal (kostenpflichtig) übertragen.
Einzigartige Flexibilität erreichen sie mit den Geräten durch die Vielzahl von unterstützten Schnittstellen. Der bintec Router unterstützt die Möglichkeit, zwei Interfaces als WAN-Interfaces zu konfigurieren. Damit steht nicht nur mehr Bandbreite zur Verfügung, sondern es besteht die Möglichkeit, den Datenverkehr nach Last oder nach Datenart auf einzelne WAN-Verbindungen zu verteilen. Ebenso können Sie eine Verbindung (z. B. SDSL) für die VPN-Anbindung zur Zentrale nutzen und über den zweiten WAN-Port durch eine kostengünstige ADSL-Verbindung den sonstigen Datenverkehr Ihrer Firma sicher stellen. Fällt eine der beiden Verbindungen aus, kann eine den gesamten Datentransfer übernehmen. Sollten einmal beide Leitungen ausfallen, so kann z. B. der Datenverkehr automatisch über ein am USB-Port angeschlossenes LTE(4G)- oder UMTS(3G)-Modem umgeleitet werden.
Einfache Konfiguration und Wartung
Die Konfiguration des Routers erfolgt über das Configuration Interface (FCI), u. a. mit den darin integrierten Konfigurationsassistenten. Das FCI ist eine web-basierte grafische Benutzeroberfläche, die von jedem PC mit einem aktuellen Web-Browser aus über eine HTTP- oder verschlüsselt über eine HTTPS-Verbindung bedient werden kann. Darüber hinaus besteht die Möglichkeit, die Geräte sowohl lokal als auch aus der Ferne über weitere
Konfigurationszugänge wie Telnet, SSH, ISDN Login und GSM-Einwahl (nur mit angeschlossenem USB-LTE(4G)- oder UMTS(3G)-Modem möglich) zu verwalten.
Mit dem DIME Manager stellt Teldat ein kostenloses Werkzeug zum Management von
Teldat-Geräten zur Verfügung.
Der DIME Manager richtet sich an Administratoren, die Netzwerke mit bis zu 50 Geräten betreuen. Die Software vereinfacht die Verwaltung und Konfiguration von Gateways oder Access Points entweder einzeln oder in logischen Gruppen.
Bei der Entwicklung des DIME Managers war einfache und effiziente Bedienung oberstes Ziel. So können Sie beispielsweise Software Updates oder Konfigurationen einfach per Drag and Drop auf einzelne Geräte oder ganze Gerätegruppen anwenden. Neue Geräte im Netzwerk erkennt und verwaltet der DIME Manager mit Hilfe von SNMP Multicasts und somit unabhängig von ihrer aktuellen IP-Adresse.
Varianten
bintec RS232j (5510000331)
IP Access Router; Tischgerät; inkl. ADSL Modem (Annex B, ISDN und Annex J); 1x ISDN-S0; inkl. IPSec (5 Tunnel), Zertifikate, HW-Encryption; 4+1 Gigabit Eth. Switch; USB Port; dt. und intern. Version.
Features
DSL
| ADSL ADSL over ISDN (ITU G.992.1 Annex B, ISDN - kompatibel zum U-R2 Anschluss der Deutschen Telekom, G.Lite (ITU G.922.2) |
| ADSL 2 / ADSL 2+ ADSL over ISDN, Annex B und Annex J kompatibel zum 'All IP' Anschluss der Deutschen Telekom (ITU G.992.3, ITU G.992.5) |
| ADSL Unterstützung von Dying Gasp |
| ATM Unterstützung Layer 1 Protokoll AAL5, PVCs, RFC 1483 |
| ATM Unterstützung von bis zu 7 Virtuellen Kanälen (VC) |
| ATM Unterstützung von OAM F4/F5 Line Monitoring |
| ATM Unterstützung von ATM Traffic Management (COS - CBR, VBR, UBR) |
ISDN
| CAPI CAPI 2.0 mit CAPI-User-Konzept (Passwort für CAPI-Nutzung) |
| ISDN-Protokolle Euro-ISDN (Mehrgeräte und Anlagenanschluss), 1TR6 und weitere nationale ISDN-Protokolle |
| ISDN-Festverbindungen Unterstützte Festverbindungen: D64S, D64S2, TS02, D64S2Y |
| ISDN-Autokonfiguration Automatische Erkennug und Konfiguration des ISDN-Protokolls |
| B-Kanal-Protokolle Hervorragende Interoperabilität mit anderen Herstellern (Raw-HDLC, CISCO-HDLC, X.75) |
| X.31 over CAPI Unterstützung vieler verschiedener Verbindungswege: X.31/A für ISDN-D-Kanal, X.31/A+B für ISDN-B-Kanal, X.25 innerhalb des ISDN-B-Kanals (auch Mietleitungen) |
| Bitraten-Adaption V.110 (1.200 bis zu 38.400 Bit/s), V.120 bis 57.600 kBit/s (HSCSD) zur Verbindung mit GSM-Teilnehmern |
VPN
| PPTP (PAC/PNS) Point to Point Tunneling Protocol zum Aufbau von Virtual Privat Networks, inklusive starker Verschlüsselungsverfahren von 128 Bit (MPPE) bis zu 168 Bit (DES/3DES, Blowfish) | |
| GRE v.0 Generic Routing Encapsulation V.0 nach RFC 2784 zur allgemeinen Enkapsulierung | |
| L2TP Layer 2 Tunneling Protocol inklusive PPP-Benutzer-Authentisierung | |
| Anzahl der VPN Tunnel Inklusive 5 aktiver VPN-Tunnel mit den Protokollen IPSec, PPTP, L2TP und GRE v.0 (auch in Kombination möglich) | |
| IPSec Internet Protocol Security für den Aufbau von VPN-Verbindungen | |
| Anzahl der IPSec Tunnel Inklusive 5 aktiver IPSec Tunnel | |
| IPSec Algorithmen DES (64 Bit), 3DES (192 Bit), AES (128,192,256 Bit), CAST (128 Bit), Blowfish (128-448 Bit), Twofish (256 Bit); MD-5, SHA-1, RipeMD160, Tiger192 Hashes | |
| IPSec Hardwarebeschleunigung Integrierte Hardwarebeschleunigung für IPSec Verschlüsselungsalgorithmen DES, 3DES, AES | |
| IPSec IKE IPSec-Schlüsselaustausch über Preshared Keys oder Zertifikate | |
| IPSec IKE Config Mode IKE Config Mode Server ermöglicht die dynamische Zuteilung von IP-Adressen aus dem Adressbereich des Unternehmens. IKE Config Mode Client ermöglicht es dem Router, sich dynamisch eine IP-Adresse zuweisen zu lassen. | |
| IPSec IKE XAUTH (Client/Server) | Internet Key Exchange Protocol Extended Authentication Client zur Anmeldung an XAUTH Server und XAUTH Server zur Anmeldung von XAUTH Clients |
| IPSec IKE XAUTH (Client/Server) | Inklusive der Weiterleitung an einen RADIUS-OTP (One Time Password) Server (unterstützte OTP Lösungen siehe www.teldat.de). |
| IPSec NAT-T Unterstützung von NAT-Traversal (Nat-T) für den Einsatz auf VPN Strecken mit NAT | |
| IPSec IPComp IPSec IPComp-Datenkompression für höheren Datendurchsatz mittels LZS | |
| IPSec Zertifikate (PKI) Unterstützung von X.509 mehrstufigen Zertifikaten kompatibel zu Microsoft und Open SSL CA Server; Upload von PKCS#7/8/10/12 Dateien über TFTP, HTTP, HTTP, LDAP, File Upload und manuell über FCI | |
| IPSec SCEP Zertifikatsmanagement mittels SCEP (Simple Certificate Enrollment Protocol) | |
| IPSec Certificate Revocation Lists (CRL) | Unterstützung von Remote CRLs auf einem Server via LDAP oder lokaler CRLs |
| IPSec Dead Peer Detection (DPD) | Sorgt für eine kontinuierliche Überwachung der IPSec-Verbindung |
| IPSec Dynamic IP via ISDN Übertragung von dynamischen IP-Adressen über ISDN D-Kanal oder ISDN B-Kanal (kostenlose Lizenz erforderlich) | |
| IPSec Dynamic DNS | Ermöglicht die Registrierung dynamischer IP-Adresse bei einem Dynamic DNS Provider für den Aufbau einer IPSec-Verbindung. |
| IPSec RADIUS Authentifizierung von IPSec-Verbindungen an einem RADIUS Server. Zusätzlich besteht die Möglichkeit, die auf einem RADIUS Server konfigurierten IPSec Peers in das Gateway zu laden (RADIUS Dialout). | |
| IPSec Multi User | Ermöglicht die Einwahl mehrerer IPSec Clients über einen einzigen IPSec-Peer-Konfigurationseintrag |
| IPSec QoS | Es besteht die Möglichkeit, Quality of Service (Traffic Shaping) innerhalb eines IPSec-Tunnels zu betreiben |
VPN
IPSec NAT Durch das Aktivieren von NAT auf einer IPSec-Verbindung ist es möglich, mehrere Remote Locations mit gleichen lokalen IP-Adress-Netzen auf unterschiedliche IP-Netze für die VPN Verbindung umzusetzen.
IPSec Durchsatz (1400) 34 Mbit/s bei 1400 Byte Paketen mit AES 256 / AES 128 / 3 DES Verschlüsselung
IPSec Durchsatz (256) 11 Mbit/s bei 256 Byte Paketen mit AES 256 / AES 128 / 3 DES Verschlüsselung
Security
NAT/PAT Symmetrische Network und Port Address Translation (NAT/PAT) mit zufallsgenerierten Ports inklusive Multi NAT (1:1-Übersetzen ganzer Netzwerke)
Policy based NAT/PAT Network und Port Address Translation anhand von unterschiedlichen Kriterien wie IP-Protokollen, Source/Destination IP Address, Source/Destination Port
Policy based NAT/PAT Sowohl für eingehende als auch ausgehende Verbindungen für jedes Interface unterschiedlich konfigurierbar
Content Filtering Optional ISS/Cobion Content Filter (30 Tage Testlizenz inklusive)
Stateful Inspection Firewall Richtungsabhängige Paketfilterung mit Überwachung und Interpretation des jeweiligen Status der einzelnen Verbindung
Paket Filter Filtern von IP-Paketen anhand von unterschiedlichen Kriterien wie IP-Protokollen, Source/Destination IP Address, Source/Destination Port, TOS/DSCP, Layer-2-Priorität für jedes Interface unterschiedlich konfigurierbar
Routing
Policy based Routing Erweitertes Routing (Policy Based Routing) abhängig von unterschiedlichen Kriterien wie IP-Protokollen (Layer4), Source/Destination IP Address, Source/Destination Port, TOS/DSCP, Source/Destination Interface und Destination Interface Status
Multicast IGMP Unterstützung vom Internet Group Management Protocol (IGMP v1, v2, v3) für die gleichzeitige Verteilung von IP-Paketen an mehrere Stationen
Multicast IGMP Proxy Dient zur einfachen Weiterleitung von Multicast-Paketen über dedizierte Interfaces
Multicast inside IPSec Tunnel Ermöglicht die Übertragung von Multicast Paketen über einen IPSec-Tunnel
RIP Unterstützung von RIPv1 und RIPv2, getrennt einstellbar für jedes Interface
Extended RIP Triggerd RIP Updates nach RFC 2091 und 2453, Poisened Rerverse für eine bessere Verteilung der Routen, des Weiteren die Möglichkeit, RIP Filter für jedes Interface eingeständig zu definieren.
Routing Durchsatz (1518) 199 Mbit/s bei 1518 Byte Paketen
Routing Durchsatz (256) 198 Mbit/s bei 256 Byte Paketen
Protokolle / Encapsulation
PPP/MLPPP
Unterstützung des Point to Point Protokolls (PPP) zum Aufbau von Standard-PPP-Verbindungen, inklusive der Multilink-Erweiterung MLPPP für die Bündelung von mehreren Verbindungen
Protokolle / Encapsulation
PPPoE (Server/Client) Point to Point Protokoll over Ethernet (Client/Server) für den Aufbau von PPP-Verbindungen über Ethernet/DSL (RFC2516)
MLPPPoE (Server/Client) Multilink-Erweiterung MLPPPoE für das Bündeln mehrerer PPPoE-Verbindungen (nur möglich, wenn beide Seiten MLPPPoE unterstützen)
PPPoA Point to Point Protocol over ATM für den Aufbau von PPP-Verbindungen über ATM/DSL
IPoA Ermöglicht das einfache Routen von IP über ATM
DNS DNS Client, DNS Server, DNS Relay und DNS Proxy
DYN DNS Ermöglicht die Registrierung von dynamisch zugeteilten IP-Adressen bei einem Dynamic DNS Provider z. B. zum Aufbau von VPN-Verbindungen
DNS Forwarding Ermöglicht es, DNS-Anfragen von frei konfigurierbaren Dömanen zur Auflösung an bestimmte DNS Server weiterzuleiten.
DHCP DHCP Client, Server, Proxy und Relay zur vereinfachten TCP/IP-Konfiguration
Paketgrößensteuerung Anpassung der PMTU oder automatische Paketgrößensteuerung über Fragmentierung
Bandbreitenreservierung Dynamische Reservierung von Bandbreiten, Zuweisung von garantierten und maximalen Bandbreiten
DiffServ Priority Queuing der Pakete anhand des DiffServ/TOS-Felds
Layer2/3 Tagging Umsetzen von 802.1p Layer-2-Prioritätsinformation auf Layer 3 Diffserv-Attribute
TCP Download Rate Control Dient zur Reservierung von Bandbreiten für VoIP-Verbindungen
Redundanz / Loadbalancing
BRRP Optional: Bintec Router Redundancy Protocol, dient zur Ausfallsicherung mehrere passiver oder aktiver Geräte mit frei einstellbarer Priorität.
BoD Bandwidth on Demand (BoD): dynamische Bandbreitenzuschaltung in Abhängigkeit vom Datenaufkommen
Load Balancing Statische und dynamische Lastverteilung auf mehrere WAN-Verbindungen auf IP-Ebene
VPN Backup Einfaches VPN Backup über unterschiedlichste Medien. Darüber hinaus ermöglicht das Teldat Interface-basiertes VPN Konzept die Verwendung von Routing-Protokollen für VPN Verbindungen.
Layer 2 Funktionalität
Bridging Unterstützung von Layer 2 Bridging mit der Möglichkeit zur Separierung von Netzwerksegmenten über die Konfiguration von Bridge-Gruppen
VLAN Unterstützung von bis zu 32 VLAN (Virtual LAN) zur Unterteilung des Netzwerkes in unabhängige virtuelle Segmente (Arbeitsgruppen)
Layer 2 Funktionalität
Proxy ARP Erlaubt dem Router ARP-Anfragen für Hosts zu beantowrten, die über den Router erreichbar sind. Dadurch ist es möglich, dass Remote Clients eine IP-Adresse aus dem lokalen Netz benutzen.
Internes System-Logging Syslog Speicher im RAM, Anzeige über die Web-basierte Konfigurationsoberfläche (http/https), filterbar nach Subsystem, Level, Message
External Systemlogging Syslog, mehrere Syslog Server mit unterschiedlichen Syslog Level konfigurierbar
E-Mail Alert Automatischer E-Mail-Versand beim Eintreffen definierbarer Ereignisse
SNMP Traps SNMP Traps (v1, v2, v3) konfigurierbar
Activity Monitor Sendet Informationen zu einem PC, auf dem Brickware installiert ist
IPSec Monitoring Anzeige der IPSec-Tunnel und der IPSec-Statistik; Ausgabe über die Web-basierte Konfigurationsoberfläche (http/https)
Interfaces Monitoring Statistikinformationen aller physikalischen und logischen Schnittstellen (ETH0, ETH1, SSIDx, ...), Ausgabe über die Web-basierte Konfigurationsoberfläche (http/https)
ISDN Monitoring Anzeige der aktiven und vergangenen ISDN-Verbindungen, Ausgabe über die Web-basierte Konfigurationsoberfläche (http/https)
IP Accounting Detailliertes IP Accounting, Source, Destination, Port, Interface und Pakete/Bytes-Zähler auch über Syslogprotokoll an Syslog Server übermittelbar
ISDN Accounting Detaillierte, laufende Aufzeichnung der ISDN-Verbindungsparameter wie Rufnummer und Gebühreninformationen auch über Syslogprotokoll an Syslog Server übermittelbar
RADIUS Accounting RADIUS Accounting für PPP-, PPTP-, PPPoE- und ISDN-Dialup-Verbindungen
Keep Alive Monitoring Überwachung von Hosts/Verbindungen via ICMP-Polling
Tracing Ausführliche Traces können für unterschiedliche Protokolle wie z. B. ISDN, PPPoE,... sowohl lokal auf dem Gerät als auch 'remote' über den DIME Manager erstellt werden.
Tracing Des Weiteren besteht die Möglichkeit, die Traces im PCAP-Format abzulegen, so dass sie anschließend in diversen Opensource Tracetools (z. B. Wireshark) eingelesen werden können.
RADIUS Zentrale Überprüfung der Zugangsberechtigung auf einem oder mehreren RADIUS-Servern (PPP, IPSec inklusive X-Auth und Login-Authentifizierung)
RADIUS Dialout Es besteht die Möglichkeit, die auf einem RADIUS-Server konfigurierten PPP- und IPSec-Verbindungsdaten in das Gateway zu laden (RADIUS Dialout).
TACACS+ Unterstützung von TACACS+-Servern zur Login Authentication und zur Shell-Kommando-Autorisierung
Zeit Synchronisierung Die Gerätesystemzeit kann sowohl über ISDN als auch von einem SNTP Server bezogen werden (bis zu 3 Time Server konfigurierbar). Die bezogene Zeit kann per SNTP auch an SNTP Clients übertragen werden.
| Automatic Time Settings Die Möglichkeit, Zeitzonenprofile zu konfigurieren, ermöglicht eine automatische Sommer/Winterzeit-Umstellung | |
| Unterstützte Managementsysteme | DIME Manager, XAdmin |
| Konfigurierbarer Scheduler Steuerung von Aktionen sowohl zeit- als auch ereignisgesteuert, wie z. B. Reboot Device, Activate/Deactivate Interface, Activate/Deactivate WLAN, Trigger SW Update und Configuration Backup | |
| Configuration Interface (FCI) | Integrierter Webserver für die webbasierte Konfiguration mittels HTTP oder HTTPS (Unterstützung eigener Zertifikate) inkl. Die Benutzeroberfläche ist beim Großteil aller Teldat GmbH-Produkte identisch. |
| Software Update Software Updates werden kostenlos bereitgestellt; Update über lokale Dateien, HTTP, TFTP oder per direktem Zugriff auf den Teldat WEB Server | |
| Fernwartung Fernwartung über Telnet, SSL, SSH, HTTP, HTTPS und SNMP (V1,V2,V3) | |
| Konfiguration über Serielle Schnittstelle | Serielle Konfiguaritonsschnittstelle ist vorhanden |
| ISDN-Fernwartung Fernwartung via ISDN-Einwahl mit Rufnummernüberprüfung. Es besteht die Möglichkeit, die ISDN-Fernwartungsverbindung zwischen zwei Teldat-Geräten zu verschlüsseln. | |
| ISDN-Fernwartung Des Weiteren kann die Verbindung in einem 'transparenten Modus' zugeschaltet werden, der es ermöglicht, die Konfiguration zu übertragen bzw. ein Softwareupdate zu machen. | |
| GSM-Fernwartung Fernwartung via GSM Login (externes USB UMTS Modem erforderlich) | |
| Geräte Discovery Function Geräte-Discovery über SNMP Multicast. | |
| On The Fly Konfiguration Kein Neustart nach Umkonfiguration notwendig | |
| SNMP SNMP (v1, v2, v3), USM Model, VACM Views, SNMP Traps (v1, v2, v3) konfigurierbar, SNMP-IP-Access-Liste konfigurierbar | |
| SNMP Konfiguration Komplettes Management mit MIB-II, MIB 802.11, Enterprise-MIB | |
| Konfiguration exportieren und importieren | Laden und Speichern der Konfiguration; Speichern der Konfiguration wahlweise verschlüsselt; wahlweise automatisch steuerbar über den Scheduler |
| SSH Login Unterstützung von SSH V1.5 und SSH V2.0 für sichere Verbindungen von Terminal Anwendungen | |
| HP OpenView Einbindung in Network Node Manager | |
| XAdmin Unterstützung vom XAdmin Roll-out- und Konfigurationmanagement-Tool für größere Router-Installationen (IP+ISDN-GSM) | |
Schnittstellen
| Ethernet 5 x 10/100/1000 MBit/s Ethernet Twisted Pair, autosensing, Auto MDI/MDI-X, bis zu 4 Ports können als zusätzliche WAN-Ports inkl. Load-Balancing geschaltet werden, jeder Ethernet-Port kann frei konfiguriert werden (LAN, WAN) | |
| USB 2.0 Host USB 2.0 Full Speed Host-Port zum Anschluss LTE(4G)- oder UMTS(3G)-USB-Sticks (unterstützte Sticks: siehe www.teldat.de) | |
| Serielle Konsole | Serielle Konsolenschnittstelle / COM-Port (Mini-USB) |
Schnittstellen
ADSL/ADSL 2+ ADSL over ISDN (kompatibel zum U-R2 Anschluss der Deutschen Telekom)
ISDN Basic Rate (S0) 1 x S0 (TE), 2 B-Kanäle
Hardware
Echtzeit Uhr Auch bei Stromausfall bleibt die Systemzeit einige Stunden erhalten
Wandhalterung Im Gehäuse integriert
Umgebungsbedingungen Temperaturbereich: 0°C bis 40°C; Lagerung: -10°C bis 70°C; Rel. Luftfeuchte 10 - 95% (nicht-kondensierend)
Netzteil Externes Steckernetzteil 110-240V / 12 V DC, 1,5 A, mit energieeffizienten Schaltregler; erfüllt die Kriterien der EuP Directive 2008/28/EC
Leistungsaufnahme Kleiner 5 Watt
Gehäuse Metall-Gehäuse, Öffnung für Kensington Sicherheitsschloss, Anschlüsse auf der Rückseite, vorbereitet für Wandmontage
Abmessungen Ca. 235 mm x 31,5 mm x 146,5 mm (Breite x Höhe x Tiefe)
Gewicht Ca. 1000g
Lüfter Keine, lüfterloses Design dadurch hohe MTBF
Reset-Knopf Neustart oder Zurücksetzen auf Werkseinstellung möglich
Handbuch Kurzanleitung Deutsch und Englisch
DVD DVD mit Systemsoftware, Managementsoftware und Dokumentation
Ethernet Kabel 1 Ethernet Kabel, 3m
Netzteil Steckernetzteil 110-240V / 12 V DC, 1,5 A, mit hocheffizientem Schaltregler
ADSL Kabel ADSL Kabel (RJ11-RJ45), 3m
ISDN-Kabel (BRI/S0) ISDN (BRI/S0) Kabel, 3m
Service
Gewährleistung 2 Jahre Hersteller-Garantie inklusive Vorabaustauschservice
Software Update Kostenfreie Software Updates (System Software (BOSS) und Management Software (DIME Manager)
Optionen
Optionen
IP-Adress-Übertragung ISDN B/D Kanal Kostenlose Lizenz für IP-Adress Übertragung im ISDN D oder B Kanal für IPSec Verbindungen; Registrierung unter www.teldat.de erforderlich
Zubehör
Software Lizenzen
| RS-Series-BRRP (5500001023) | Software-Lizenz für Bintec Router Redundancy Protocol (BRRP) für RS-Serie |
| Cobion Content Filter Small (80551) | Cobion Content Filter für RSxxx-, Rxx02-, RTxx02-Serie; R230a(w), R232b(w), TR200, R1200(w/wu), R3000(w), R3400, R3800, R232aw; Listenpreis für ein Jahr |
Pick-up Service / Garantieverlängerung
| Service Package 'small' (5500000810) | Garantieverlängerung um 3 Jahre auf insgesamt 5 Jahre, inklusive Vorabaustausch für Teldat Produkte der Kategorie 'small'. Übersicht der Kategoriezuordnung / detaillierte Beschreibung unter www.teldat.de/servicepackages |
Produkt Services
| HotSpotHosting 2yr 1 location (5500000861) | HotSpot Solution Hostinggebühr für 2 Jahre und 1 Standort |
| HotSpotHosting 1yr 1 location (5510000198) | HotSpot Solution Hostinggebühr für 1 Jahr und 1 Standort |
| Additional HotSpot location (5510000199) | Zusätzliche Standort Gebühr für die HotSpot Solution (551000198, 5500000861) gültig für ein Jahr |
Zubehör
| Active Antenna UMTS-USB-sticks(5500001017) | Funkwerk aktive UMTS (3G) Antenne für UMTS USB Sticks, UMTS Band 1 Aktive Antenne, 7db, 15m Kabel |
PS-UK-RSxxx (5500000862) Steckernetzteil UK für RSxxx
PS-EURO-RSxxx (5500000729) Steckernetzteil EURO für RSxxx
Kabel
| Console Cable MiniUSB to DSUB9(5500000717) | Serielles Konsolen Kabel für RS-, RT-, Rxx02-Serie und hybird (Mini USB auf D-SUB 9) |
