BEDIENUNGSANLEITUNG HM-RC-19 EQ-3
- Ausgabe Deutsch 12/2007
Dokumentation © 2007 eQ-3 Ltd., Hong Kong
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.
Es ist möglich, dass das vorliegende Handbuch noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in diesem Handbuch werden jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.
Alle Warenzeichen und Schutzrechte werden anerkannt.
Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden.
74775 / V 1.0
1 Hinweise zu dieser Anleitung ....5
2 Gefahrenhinweise ....5
3 Das können Sie mit der Funk-Fernbedienung tun .....5
4 Allgemeine Systeminformation zu HomeMatic.....7
5 Allgemeine Hinweise zum Funkbetrieb....7
6 Inbetriebnahme ....8
6.1 Akkus einlegen und wechseln....8
6.1.1 Akkus einlegen....8
6.1.2 Akkus wechseln....8
6.1.3 Verhalten nach Einlegen von geladenen Akkus .....9
6.2 Anlernen....10
7 Bedienung 12
7.1 Einfache Bedienfunktionen ..... 12
7.2 Rückmeldungen durch die Geräte-LED .....13
7.3 Anzeigen im Gerätedisplay .....14
8 Zurücksetzen in den Auslieferungszustand .....15
9 Wechseln der Beschriftungskarten....16
10 Fehlermeldungen....18
10.1 Geräte-LED....18
10.1.1 Fast leerer Akku....18
10.1.2 Befehl nicht bestätigt....18
10.2 Fehlermeldungen im Gerätedisplay .....18
11 Wartung und Reinigung....19
12 Technische Daten....20
1 Hinweise zu dieser Anleitung
Lesen Sie diese Anleitung sorgfältig, bevor Sie ihre HomeMatic Komponenten in Betrieb nehmen.
Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung.
Benutzte Symbole:
Achtung! Hier wird auf eine Gefahr hingewiesen.
Hinweis. Dieser Abschnitt enthält zusätzliche wichtige Informationen!
2 Gefahrenhinweise
Öffnen Sie das Gerät nicht, es enthält keine durch den Anwender zu wartenden Teile. Im Fehlerfall schicken Sie das Gerät an unseren Service.
Betreiben Sie das Gerät nur in Innenräumen und vermeiden Sie den Einfluss von Feuchtigkeit, Staub sowie Sonnen- oder andere Wärmebestrahlung.
3 Das können Sie mit der Funk-Fernbedienung tun
Handsender und Fernbedienungen dienen der Ansteuerung von Empfängern an die sie angelernt sind. Dabei können an eine Taste ein oder mehrere Komponenten angelernt werden um diese dann gemeinsam anzusprechen. Damit lassen sich mehrere Aktionen mit einem einzigen Tastendruck ausführen.
C – Taste zur Anzeige von Mitteilungen
D – Taste zur Anzeige von Alarm-/Service-Meldungen
E – Taste zum Anfordern von Daten von der Zentrale
F - Anlerntaste
G - Batteriefachdeckel
Die acht Tastenpaare der Fernbedienung können an beliebige HomeMatic Komponenten angelernt werden. Die drei an der Seite angeordneten Sondertasten haben nur im Zusammenspiel mit der HomeMatic-Zentrale eine Funktion.
4 Allgemeine Systeminformation zu HomeMatic
Dieses Gerät ist Teil des HomeMatic Haussteuersystems und arbeitet mit dem bidirektionalen BidCoS® Funkprotokoll. Alle Geräte werden mit einer Standardkonfiguration ausgeliefert. Darüber hinaus ist die Funktion des Gerätes über ein Programmiergerät und Software konfigurierbar. Welcher weitergehende Funktionsumfang sich damit ergibt, und welche Zusatzfunktionen sich im HomeMatic System im Zusammenspiel mit weiteren Komponenten ergeben, entnehmen Sie bitte der gesonderten Konfigurationsanleitung oder dem HomeMatic Systemhandbuch. Alle technischen Dokumente und Updates finden Sie stets aktuell unter www.HomeMatic.com.
5 Allgemeine Hinweise zum Funkbetrieb
Die Funk-Übertragung wird auf einem nicht exklusiven Übertragungsweg realisiert weshalb Störungen nicht ausgeschlossen werden können.
Weitere Störeinflüsse können hervorgerufen werden durch Schaltvorgänge, Elektromotoren oder defekte Elektrogeräte.
Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und den Empfangseigenschaften der Empfänger spielen Umwelteinflüsse wie Luftfeuchtigkeit neben baulichen Gegebenheiten vor Ort eine wichtige Rolle.
Hiermit erklärt die eQ-3 Entwicklung GmbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.
Die vollständige Konformitätserklärung finden Sie unter www.HomeMatic.com.
6 Inbetriebnahme
6.1 Akkus einlegen und wechseln
6.1.1 Akkus einlegen
Öffnen Sie das rückseitige Batteriefach durch Schieben des Batteriefachdeckels in Pfeilrichtung. Legen Sie die mitgelieferten drei NiMH Akkus (Typ HR 03) polrichtig entsprechend den Polari-tätsmarkierungen in das Batteriefach ein.
Schließen Sie das Batteriefach durch Auflegen des Batteriefachdeckels und Schieben entgegen der gezeichneten Pfeilrichtung bis der Deckel einrastet.
6.1.2 Akkus wechseln
Vorsicht! Explosionsgefahr bei unsachgemäßem Austausch des Akkus.
Akku nicht ins Feuer werfen!
Akkus nicht kurzschließen!
Verbrauchte Batterien gehören nicht in den Hausmüll! Entsorgen Sie diese in Ihrer örtlichen Batteriesammelstelle!
Wieder aufladbare Batterien unterliegen einem Alterungsprozess. Sie können viele Male wieder aufgeladen werden, ohne dass ihre
Kapazität sich merklich verschlechtert. Sollte allerdings die Ak- kustandzeit bei normalem Gebrauch der Fernbedienung unter ein bis zwei Tage sinken oder wird selbst nach Laden in der Lade- schale permanent ein niedriger Akkufüllstand gemeldet, müssen Sie die Akkus gegen neue des gleichen Typs Micro NiMH (HR 03, Kapazität mindestens 1000mAh) tauschen. Gehen Sie dabei vor wie im vorhergehenden Kapitel beschrieben.
6.1.3 Verhalten nach Einlegen von geladenen Akkus
Sie können auch in einem externen Ladegerät geladenen Akkus in die Fernbedienung einlegen.
Nach dem Einlegen der Akkus führt die Fernbedienung zunächst einen Selbsttest durch. Dies dauert ca. 2 Sekunden. Danach erfolgt die Initialisierung. Den Abschluss bildet die LED-Test-Anzeige: rot, grün, orange jeweils für eine halbe Sekunde.
Tritt ein Fehler auf wird das durch rotes Blinken signalisiert!
| Einmal langes, Zweimal kurzes Blin-ken, Pause (2 Wiederholungen) | Batteriespannung zu gering |
| Einmal langes, einmal kurzes Blinken, Pause (endlos) | Fernbedienung defekt |
Bei niedriger Akkuspannung wird, sofern es der Spannungswert noch zulässt trotzdem die Tastenabfrage aktiviert und die Fernbedienung ist betriebsbereit. Je nach Beanspruchung kann evtl. nach kurzer Erholungszeit der Akkus wieder mehrfach gesendet werden. Bricht beim Senden die Spannung wieder zu weit zusammen, wird der entsprechende Fehlercode angezeigt. Im Display der Fernbedienung ist das Symbol für leeren Akku zu sehen.
Bei undefiniertem Verhalten der Fernbedienung stellen Sie die Fernbedienung in die Ladeschale. Die Fernbedienung wird dann über die Ladeschale Netzversorgt und
sollte dann normales Verhalten zeigen. Laden Sie die Akkus der Fernbedienung in einem solchen Fall noch eine zeitlang in der Ladeschale.
Die Ladestandsanzeige im Display der Fernbedienung zeigt erst dann den korrekten Ladestand, wenn die Akkus in der Fernbedienung über die Ladeschale einmal vollständig geladen worden sind. Es wird bei Einlegen von extern geladenen Akkus, selbst wenn sie komplett geladen sind, leerer Akku angezeigt. Dieser Effekt verschwindet, wenn die Fernbedienung einmal vollständig in der Ladeschale geladen wurde.
6.2 Anlernen
Bitte lesen Sie diesen Abschnitt erst vollständig, bevor sie mit dem Anlernen beginnen!
Die Fernbedienung unterstützt drei verschiedene Modi
• Bedienmodus (Normalfall)
- Konfigurationsmodus (zum Ändern von Parametern der Fernbedienung)
- Anlernmodus (Anlernen von HomeMatic Komponenten)
Zum Anlernen müssen beide zu verknüpfende Geräte in den Anlernmodus gebracht werden, und der gewünschte Kanal zum Anlernen ausgewählt werden.
Sie können die acht Tastenpaare der Fernbedienung direkt an HomeMatik-Aktoren anlernen. Die drei an der Seite befindlichen Sondertasten haben nur in Verbindung mit einer HomeMatic-Zentrale eine Funktion.
Die Anlerntaste befindet sich auf der Rückseite des Handsenders rechts über dem Batteriefachdeckel. Damit die Taste nicht versehentlich betätigt werden kann, ist sie im Gehäuse versenkt angeordnet.

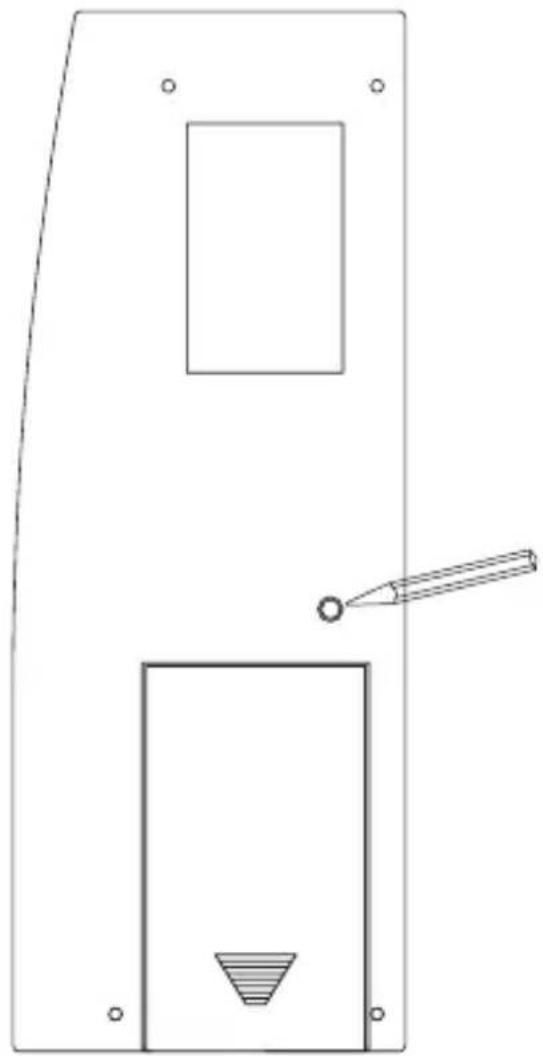

Um die Fernbedienung in den Anlernmodus zu bringen, drücken Sie mit einem spitzen Gegenstand auf die Anlerntaste. Danach befindet sich die Fernbedienung im Konfigurationsmodus, angezeigt durch grünes Blinken der Geräte-LED. Im Geräte-Display wird „CONFG“ angezeigt. (Wollen Sie den Konfigurationsmodus verlassen drücken Sie kurz nochmals die Anlerntaste.)
Drücken Sie die Bedientaste an die Sie anlernen wollen, um in den Anlernmodus zu gelangen. Die Geräte-LED blinkt orange. Im Geräte-Display wird „LEARN“ angezeigt. (Abbruch durch kurze Betätigung der Anlerntaste, die Geräte-LED leuchtet dann rot auf.)
Wenn kein Anlernen erfolgt, wird der Anlernmodus automatisch nach 20 Sekunden beendet. Befinden sich andere Geräte im Anlernmodus, werden diese angelernt.
Erfolgreiches Anlernen wird durch ein grünes Blinken signalisiert (Länge abhängig davon, ob noch konfiguriert wird).
Hinweis: Ist die Fernbedienung bereits an eine Zentrale angelernt und damit für direktes Anlernen gesperrt, kann sie zwar wie oben beschrieben in den Anlernmodus
gebracht werden, nach Drücken einer Bedientaste leuchtet die Geräte-LED jedoch für 2s rot auf. Es ist kein direktes Anlernen möglich!
| Mind. 2s grüne LED Anlernen | erfolgreich |
| 2s rote LED | Anlernen fehlgeschlagen |
| Orangenes Blinken | Nur Fernbedienung im Anlernmodus |
| Fernbedienung im Kon-figurationsmodus und bei Tastenbetätigung rotes Aufleuchten | Fernbedienung bereits an Zentrale angelernt und damit gegen direktes Anlernen gesperrt |
7 Bedienung
7.1 Einfache Bedienfunktionen
Nach dem Anlernen stehen einfache Bedienfunktionen zur Verfügung.
Die 16 Tasten auf der Fernbedienung werden im Auslieferungszustand als acht separate Tastenpaare (AN/AUS) an einem Empfänger angelernt, abhängig davon von welchem Paar die Taste zum Anlernen gedrückt wurde. Schaltaktoren und Dimmer können dann AN/AUS geschaltet werden, bzw. langer Tastendruck führt zum Dimmen. Jalousieaktoren fahren rauf bzw. runter. Die drei Sondertasten an der Seite der Fernbedienung haben nur in Verbindung mit der Zentrale eine Funktion.
Die Fernbedienung ist mit einem Erschütterungssensor ausgestattet. Durch Erschütterung oder durch Tastendruck wird die Hintergrundbeleuchtung des Tastenfeldes für 5s eingeschaltet. Die Zeit verlängert sich jeweils um 5s wenn innerhalb der Leuchtdauer weitere Erschütterungen oder Tastendrücke registriert werden.
Führen Sie die Fernbedienung nicht in einer Tasche mit sich oder legen Sie sie ins Auto. Das unbeabsichtigte Einschalten der Beleuchtung verbraucht Strom und senkt die Akkustandzeit!
7.2 Rückmeldungen durch die Geräte-LED
Die Rückmeldungen gelten sowohl für den Betrieb mit als auch ohne Zentrale.
Noch keine Aktoren angelernt:
Kurzer Tastendruck: LED leuchtet für 1 Sekunde orange auf, langer Tastendruck: LED leuchtet für 1 Sekunde orange auf, Taste gedrückt gehalten: LED leuchtet solange die Taste gedrückt wird und erlischt danach.
Aktoren sind angelernt:
Kurzer/langer Tastendruck: LED leuchtet orange so lange die Funkübertragung andauert, diese Zeit ist abhängig von der Anzahl an diese Taste angelernten Aktoren, der Anzahl der benötigten Sendeversuche und vom Verschlüsselungs- und Sende-modus. Nach Beendigung der Funkübertragung leuchtet die LED für 1 Sekunde rot oder grün auf.
Grün: alle Aktoren haben den (letzten) bidirektionalen Befehl bestätigt,
Rot: mindestens ein Aktor hat den (letzten) bidirektionalen Befehl nicht bestätigt.
Taste gedrückt gehalten: LED leuchtet so lange orange wie die Taste gedrückt wird, danach Verhalten wie oben,
Taste gedrückt gehalten (Empfänger mit Sendemodus Burst): Orange so lange gesendet wird, dann auch bei weiterem gedrückt Halten Rückmeldung 1s rot bzw. grün.
Fernbedienung im Sondermodus:
LED blinkt langsam grün: Konfigurationsmodus (wartet auf Funk), LED blinkt schnell grün: Konfigurationsmodus ist aktiv und Daten werden empfangen.
LED blinkt langsam orange: Anlernmodus (wartet auf Funkpartner), LED blinkt langsam rot: Vorstufe zum Rücksetzen in Werkseinstellungen (wartet auf langen Tastendruck der Anlerntaste zum Zurücksetzen, oder kurzen Tastendruck zum Beenden).
7.3 Anzeigen im Gerätedisplay
Die Fernbedienung besitzt 16 frei belegbare Tasten an die beliebige Aktoren angelernt werden können. Auf dem Display wird je nach Typ des angelernten Aktors die Wertedarstellung durch ein oder mehrere Symbole unterstützt.
Dimmen:
Glühbirne, Pfeil rauf/runter, %, %-Wert (gegebenenfalls Sanduhr)
Allgemeines Schalten:
Schaltersymbol, AN/AUS
Winmatic:
Fenstersymbol, Pfeil rauf/runter, %, %-Wert, AUF/ZU (gegebenenfalls Sanduhr)
Keymatic:
Türsymbol, „AUF/ZU“, (gegebenenfalls Sanduhr)
Markisen-/Rollladen-/Torsteuerung:
Rollladensymbol, Pfeil rauf/runter, %, %-Wert, (gegebenenfalls Sanduhr)
Sind mehrere Aktoren an eine Taste angelernt: Szenensymbol, Sanduhr, „OK“
Dabei symbolisiert die Sanduhr, dass die Abarbeitung eines Befehls oder einer Befehlssequenz noch im Gange ist und auf eine Rückmeldung gewartet wird. Die Pfeile im Display zeigen eine Bewegungsrichtung bzw. die Richtung einer Wertänderung an: Öffnen/Schließen, Steigen/Fallen.
Das Display geht werksseitig konfiguriert nach 30s ohne Bedienung in einen Ruhemodus, es wird im Display „HM“ angezeigt.
Die Meldungen im Display sind standardmäßig in Englisch (Deutsch). Die Displaysprache kann allerdings über die Zentrale ausgewählt werden.
8 Zurücksetzen in den Auslieferungszustand
Halten Sie die Anlerntaste für mindestens 5 Sekunden gedrückt. Die Geräte-LED beginnt langsam rot zu blinken. (Wollen Sie an dieser Stelle das Zurücksetzen abbrechen, können Sie das mit einem kurzen erneuten Tastendruck auf die Anlerntaste tun, oder Sie warten 15 Sekunden. In beiden Fällen stoppt das langsame rote Blinken.)
Zum Zurücksetzen des Geräts drücken Sie nun erneut für mindestens 5s die Anlerntaste. Die LED beginnt nun während des gedrückt Haltens schneller rot zu blinken und im Display wird „RESET“ angezeigt. Loslassen schließt den Rücksetzvorgang ab und zur Bestätigung des Zurücksetzens leuchtet die LED für etwa 3 Sekunden dauerhaft rot auf.
Mögliche Fehlermeldungen:
(Dieser Fehler kann nur auftreten, wenn Sie eine Zentrale besitzen und das Gerät an diese Zentrale angelernt haben.)
Beginnt die LED nach 5 Sekunden gedrückt Halten nicht zu
blinken, sondern leuchtet dauerhaft auf, kann das Gerät nicht zurückgesetzt werden! In diesem Falle ist die Verschlüsselung mit einem vom Auslieferungsschlüssel verschiedenen System-Sicherheitsschlüssel aktiv. Um das Gerät zurückzusetzen müssen sie die Konfigurationssoftware der Zentrale zum Zurücksetzen benutzen! Der Vorgang ist in der Anleitung zur Zentralen-Software beschrieben.
9 Wechseln der Beschriftungskarten

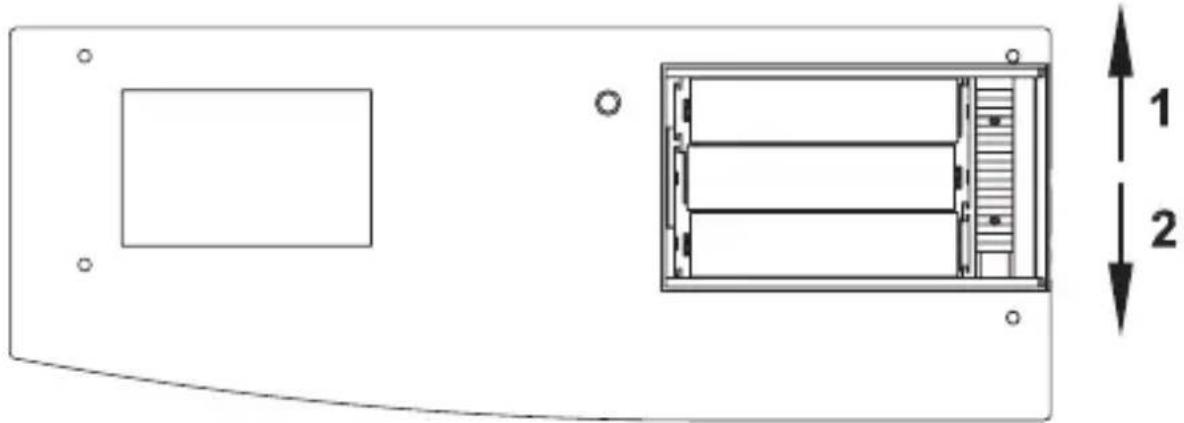

Öffnen Sie zunächst wie beim Batteriewechsel den Batteriefachdeckel. Unterhalb der Batterien befindet sich ein roter Schieber. Schieben sie den Schieber in Richtung 2.


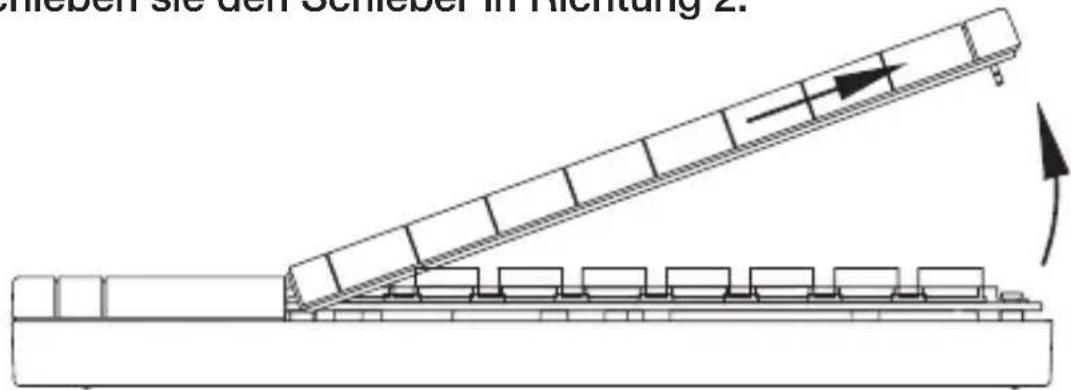

Schleber sie den Schleser in Richtung 2.Legen Sie die Fernbedienung mit den Tasten nach oben vor sich auf den Tisch. Klappen Sie die Tastenabdeckung nach oben und ziehen Sie die Abdeckung schräg nach oben aus dem Gerät. Zwischen den Tastern ist nun die Leuchtplatte zugängig. Hierauf ist bereits eine Diffuserfolie montiert die für eine gleichmäßige Ausleuchtung sorgt und deshalb nicht entfernt werden sollte.
Auf den beiliegenden Bögen sind zahlreiche Beschriftungen für verschiedene Anwendungen vorhanden. Wählen Sie die gewünschten Beschriftungen aus und trennen Sie diese vorsichtig entlang der Perforation aus dem Bogen heraus.

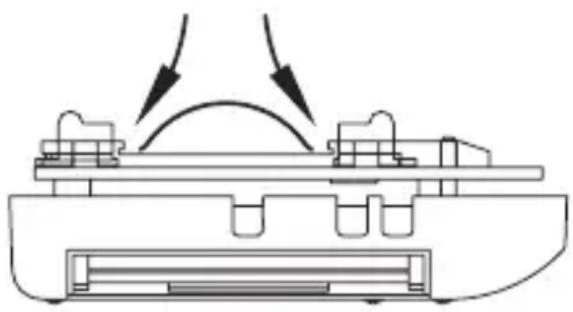

Fädeln Sie das Beschriftungskärtchen zunächst auf einer Seite in die Nut neben der zu beschriftenden Taste. Wölben Sie die Beschriftungskarte leicht nach oben um sie auch auf der gegenüberliegenden Seite in die Nut einzufädeln. Die Beschriftungskarte sollte jetzt plan auf der Leuchtplatte aufliegen. Wiederholen Sie den Vorgang für alle weiteren Beschriftungskärtchen.
Zum Abschluss setzen sie die Tastaturabdeckung der Fernbedienung wieder auf und verriegeln diese mit dem Schieber im Batteriefach. Legen Sie die Batterien wieder ein und schließen Sie das Batteriefach.
Sollte in den beigefügten Kärtchen keine mit geeigneter Beschriftung enthalten sein, nutzen Sie den beiliegenden unbedruckten Bogen. Dieser lässt sich mit einem handelsüblichen Drucker individuell beschriften. Vorlagen hierzu können Sie unter www.HomeMatic.com herunterladen.
10 Fehlermeldungen
10.1 Geräte-LED
10.1.1 Fast leerer Akku
Bei zu schwachem Akku wird der entsprechende Fehlercode (siehe Abschnitt „Akkus einlegen und wechseln“) angezeigt.
Sind die Batterien so schwach, dass mehrere Male nacheinander ein Reset ausgelöst wurde, ohne dass dazwischen erfolgreich gesendet wurde, wird bei folgenden Tastendrücken nicht mehr gesendet, die LED zeigt dann nur noch für 0,5 Sekunden rot an.
10.1.2 Befehl nicht bestätigt
Bestätigt ein Empfänger (bei mehreren angelernten mindestens einer) einen Befehl nicht, leuchtet zum Abschluss der Übertragung die Geräte-LED rot auf. Der Fehler ist dann beim Empfänger zu suchen:
- Empfänger nicht erreichbar
- Empfänger kann Befehl nicht ausführen (Lastausfall, mechanische Blockade etc.)
- Empfänger defekt
Zusätzlich zur Rückmeldung der Geräte-LED ermöglicht die Rückmeldung im Gerätedisplay eine genauere Analyse des aufgetretenen Fehlers.
10.2 Fehlermeldungen im Gerätedisplay
Es gibt zwei Arten von Fehlermeldungen:
Kommunikationsfehler
Aktor konnte Befehl nicht ausführen
Bei Kommunikationsfehlern erscheint die Meldung „CO-ER“ im Display, das Antennensymbol wird ebenfalls eingeblendet. Die Sende-LED leuchtet kurz rot auf!
Hat der Empfänger den Eingang des Funktelegramms bestätigt, kann den Befehl aufgrund eines aktorseitigen Fehlers aber nicht ausführen, erscheint im Display der Fernbedienung „FAIL“ (Sen-de LED leuchtet grün).
Bestätigt ein Empfänger den Empfang des Funkbefehls, kann ihn aber nicht ausführen (weil eine Sperre gesetzt ist, etc.) und meldet dieses an die Fernbedienung zurück, wird im Display „NAK“ angezeigt.
Bei einem Szenenaufruf genügt ein Kommunikationsfehler mit einem Teilnehmer um im Display die Meldung „CO-ER“ anzuzeigen (+ rote Sende LED).
Kann von mindestens einem Teilnehmer trotz Empfang des Telegramms der Befehl nicht ausgeführt werden wird im Display „FAIL“ angezeigt (Sende LED leuchtet grün).
Bei Auftreten von zwei Fehlern verschiedener Art wird der Kommunikationsfehler als der schwerwiegendere eingestuft und angezeigt.
11 Wartung und Reinigung
Das Produkt ist für Sie bis auf einen eventuell erforderlichen Batteriewechsel wartungsfrei. Überlassen Sie eine Wartung oder Reparatur einer Fachkraft. Reinigen Sie das Produkt mit einem weichen, sauberen, trockenen und fusselfreien Tuch.
Für die Entfernung von stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden.
Verwenden Sie keine lösemittelhaltigen Reinigungsmittel, das Kunststoffgehäuse und die Beschriftung kann dadurch angegriffen werden.
12 Technische Daten
Fernbedienung:
Funkfrequenz: 868,3 MHz
Typ. Freifeldreichweite: 200 m
Stromversorgung: 3x HR03 (Micro)
Schutzart: IP20
Gehäuse: ABS
Gehäusefarben: Reinweiß mit silberner Blende, Graphitschwarz mit schwarzer Blende
Abmessungen: 167 x 63 x 19 mm (H x B x T, ohne Schlüsselanhänger)
Gewicht: 90 g (ohne Akkus)
Ladeschale:
Stromversorgung: Steckernetzteil 7,5V DC
Schutzart: IP20
Gehäuse: ABS
Gehäusefarben: Reinweiß mit silberner Blende, Graphitschwarz mit schwarzer Blende
Abmessungen: 36 x 108 x 72 mm (H x B x T, ohne Schlüsselanhänger)
Gewicht: 30 g (ohne Netzteil)
Technische Änderungen vorbehalten.
Entsorgungshinweis:
Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und
Elektronik-Altgeräte über die örtlichen Sammelstellen für
Elektronik-Altgeräte zu entsorgen.
Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusig von Eigenschaften beinhaltet.
