RXS 40 - Radio SCOTT - Kostenlose Bedienungsanleitung

Produkttyp	Radio
Marke	Scott
Modell	RXS 40
Produktabmessungen (B x H x T)	ca. 200 x 150 x 60 mm
Gewicht	ca. 0,5 kg
Stromversorgung	4 x AA-Batterien (nicht enthalten) oder Netzteil 5V/1A (optional)
Frequenzbereiche	FM (87,5–108 MHz), AM (520–1710 kHz)
Senderspeicher	20 FM-, 10 AM-Sender
Lautsprecherleistung	1 x 3 Watt RMS
Kopfhöreranschluss	3,5 mm Klinke
Antennentyp	FM: Teleskopantenne, AM: Ferritstabantenne
Bedienelemente	Drehknopf für Lautstärke/Ein-Aus, Skalendrehknopf, Tasten für Senderwahl
Display	LCD mit Hintergrundbeleuchtung, zeigt Frequenz und Band
Gehäusematerial	Kunststoff, schwarz
Reinigung	Mit trockenem, weichem Tuch abwischen; keine aggressiven Reinigungsmittel
Lagerung	Trocken und staubfrei bei Raumtemperatur
Sicherheitshinweise	Nicht öffnen, vor Feuchtigkeit schützen, nur empfohlene Netzteile verwenden
Entsorgung	Elektroaltgeräte nicht im Hausmüll entsorgen; Wertstoffhof oder Rücknahme beim Händler
Reparatur	Nur durch autorisiertes Fachpersonal; keine Ersatzteile vom Hersteller verfügbar
Garantie	2 Jahre gesetzliche Gewährleistung
Herstellerkontakt	Scott Electronics GmbH, Musterstraße 1, 12345 Musterstadt

Häufig gestellte Fragen - RXS 40 SCOTT

Wie schalte ich das Radio ein?

Drehen Sie den Lautstärkeregler im Uhrzeigersinn, bis ein Klicken ertönt. Das Display leuchtet auf.

Wie stelle ich einen Sender ein?

Drehen Sie den Skalendrehknopf, um die gewünschte Frequenz auszuwählen. Drücken Sie die Taste 'MEM', um den Sender zu speichern.

Das Radio gibt keinen Ton von sich. Was kann ich tun?

Überprüfen Sie, ob die Lautstärke aufgedreht ist und ob Kopfhörer angeschlossen sind. Kontrollieren Sie die Batterien oder das Netzteil.

Kann ich das Radio mit Kopfhörern nutzen?

Ja, schließen Sie einen Kopfhörer mit 3,5-mm-Klinkenstecker an die Buchse an der Seite an.

Wie wechsle ich die Batterien?

Öffnen Sie das Batteriefach auf der Rückseite, entfernen Sie die alten Batterien und legen Sie vier AA-Batterien polrichtig ein.

Das Display zeigt nichts an. Was ist los?

Prüfen Sie, ob das Radio eingeschaltet ist. Falls nicht, ersetzen Sie die Batterien oder schließen Sie das Netzteil an.

Kann ich UKW und MW empfangen?

Ja, das Radio unterstützt FM (UKW) und AM (MW). Wechseln Sie mit der Bandtaste zwischen den Bändern.

Wie speichere ich einen Sender auf einem Speicherplatz?

Stimmen Sie den gewünschten Sender ab, drücken Sie 'MEM', dann die gewünschte Speichertaste (1-20 für FM, 1-10 für AM).

Die Antenne ist abgebrochen. Kann ich sie ersetzen?

Der Austausch der Teleskopantenne ist nur durch eine Fachwerkstatt möglich. Wenden Sie sich an den Kundendienst.

Wie reinige ich das Radio?

Verwenden Sie ein weiches, trockenes Tuch. Keine Flüssigkeiten oder Reinigungsmittel verwenden, da diese das Gerät beschädigen können.

BEDIENUNGSANLEITUNG RXS 40 SCOTT

Vorsichtsmaßnahmen und Wartung

• Um das Gehäuse zu reinigen, trennen Sie das Gerät vom Netz und entfernen Sie Staub und Flecken mit Hilfe eines leicht angefeuchteten, weichen Tuchs. Verwenden Sie niemals Benzol, Lösungsmittel oder ähnliche chemische Produkte.
• Stellen Sie das Gerät nicht in der Nähe einer Wärmequelle ab.
• Beachten Sie den Umweltschutz, wenn Sie gebrauchte Batterien entsorgen.
• Verwenden Sie das Gerät nur in gemäßigten und nicht in tropischen Klimazonen.

Wenn Sie dieses Gerät später einmal entsorgen möchten, beachten Sie bitte, dass elektrische Geräte nicht mit dem Hausmüll entsorgt werden dürfen. Erkundigen Sie sich nach der nächstgelegenen Wertstoffsammelstelle. Fragen Sie bei den örtlichen Behörden oder Ihrem Verkäufer nach weiteren Details (Richtlinie über elektrische und elektronische Abfallgeräte).

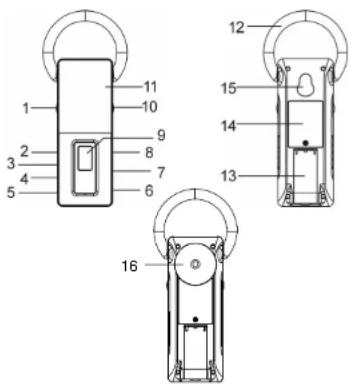

BESCHREIBUNG

1. VOLUME ▲/OFF -Rändelrad (Lautstärkeregler / Ausschalten)
2. MODE-Taste (Modus)
3. AL ON/OFF-Taste (EIN-/AUS-Schalter Wecker)
4. AL SET-Taste (Einstellen des Weckers)
5. LIGHT/TIME-Taste (Hinterleuchtung / Uhrzeit)
6. AM/FM-Taste (MW, UKW)
7. HOUR-Taste (Stundeneinstellung)
8. MIN-Taste (Minuteneinstellung)
9. LCD-Anzeige
10. TUNING-Rad (Abstimmung)
11. SPIEGEL
12. Handgriff
13. Einstellbarer Ständer
14. Batteriefach
15. Befestigungsnut
16. Saugnapf (als Zubehör geliefert)

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

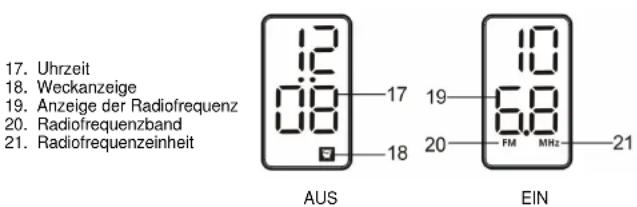

LCD-ANZEIGE

17. Uhrzeit
18. Weckanzeige
19. Anzeige der Radiofrequenz
20. Radiofrequenzband
21. Radiofrequenzeinheit

DE-2

EINSETZEN DER BATTERIEN

1. Entfernen Sie die Schraube und öffnen Sie das Batteriefach.
2. Legen Sie 4 Batterien vom Typ AAA/UM4 (nicht im Lieferumfang enthalten) unter Beachtung der Polarität (+/-), wie im Batteriefach beschrieben, ein. Die Nichtbeachtung der Polarität kann zur Beschädigung des Geräts führen.
3. Schließen Sie das Batteriefach und setzen Sie die Schraube wieder ein.

Vorsichtsmaßnahmen im Umgang mit Batterien

1. Verwenden Sie ausschließlich Batterien, die den Empfehlungen des Herstellers entsprechen.
2. Mischen Sie niemals verschiedene Batterietypen (beispielsweise alkalische Batterien, Akkus oder Kohle-Zink-Batterien) oder neue mit alten Batterien.
3. Entnehmen Sie die Batterien bei Nichtbenutzung, da sie auslaufen könnten.
4. Entsorgen Sie benutzte Batterien entsprechend den geltenden Umweltvorschriften.

INSTALLATION

Verwendung des einstellbaren Ständers

Das Gerät kann in zwei verschiedenen Winkeln aufgestellt werden. Man muss nur den einstellbaren Ständer herausziehen und in eine der beiden vorgesehenen Positionen einstellen.

Verwendung des Handgriffs

Befestigen Sie das Gerät mit Hilfe des Handgriffs an einer stabilen Halterung.

Verwendung der Befestigungsnut

Befestigen Sie das Gerät mit Hilfe einer Schraube und der Befestigungsnut auf der Rückseite des Gehäuses an der Wand.

Benutzung des Saugnapfs

Setzen sie den Saugnapf (als Zubehör geliefert) in die Befestigungsnut und drücken Sie den Saugnapf fest gegen die Wand.

EINSTELLEN DER UHRZEIT

Einstellen der Uhr

1. Wenn die Batterien eingelegt sind und sich das VOLUME/OFF-Rädchen in der Position OFF befindet, halten Sie die Taste LIGHT/TIME gedrückt und drücken Sie auf die HOUR-Taste, um die Stundenzahl einzustellen.
2. Halten Sie die Taste LIGHT/TIME gedrückt und verwenden Sie die Taste MIN, um die Minuten einzustellen.

Einstellen des Weckers

Führen Sie die gleichen Schritte wie im Abschnitt „Einstellen der Uhrzeit“ durch, verwenden Sie aber die Taste AL SET anstatt der Taste LIGHT/TIME.

Anmerkung: Wenn die Batterien entnommen werden, wird die Uhr- und Weckzeiteinstellung 30 Sekunden lang gespeichert, um die neuen Batterien einlegen zu können.

FUNKTIONSWEISE DES WECKERS

Dieses Gerät kann Sie mit einem Summer wecken.

1. Drehen Sie das VOLUME/OFF-Rädchen in die Position OFF und drücken Sie auf die Taste AL ON/OFF, um die Weckfunktion einzuschalten. Die Weckanzeige wird eingeblendet.
2. Zur gewählten Zeit schaltet sich der Summer ein.
3. Drücken Sie auf die Taste AL ON/OFF, um den Wecker abzuschalten. Ansonsten schaltet er sich automatisch nach 3 Minuten ab. Er läutet erneut am nächsten Morgen.
4. Um den Alarm zu deaktivieren, drücken Sie auf die Taste AL ON/OFF.

Anmerkung: Um die Weckzeit zu kontrollieren, drücken Sie auf die Taste AL SET.

VERWENDUNG DES RADIOS

FM/AM-Radio hören

1. Drehen Sie das VOLUME/OFF-Rädchen, um das Gerät einzuschalten. Die Radiofrequenz (Sender) wird angezeigt. Sie können die Uhrzeit sehen, indem Sie auf die Taste MODE drücken. Sobald diese Taste nicht mehr gedrückt wird, wird die Frequenz erneut angezeigt.
2. Wählen Sie mit Hilfe der Taste AM/FM das FM- oder das AM-Frequenzband.
3. Drehen Sie das TUNING-Rädchen, um die Frequenz zu ändern.
4. Stellen Sie die Lautstärke mit Hilfe des VOLUME/OFF-Rädchens ein.
5. Um das Radio abzuschalten, drehen Sie das Rädchen VOLUME/OFF in die Position OFF (Sie hören ein „Klicken“).

Anmerkung: FM- und AM-Antennen sind in das Gerät integriert. Versuchen Sie das Gerät für einen optimalen Empfang zu drehen oder umzustellen.

WEITERE FUNKTIONEN

SPRITZWASSERSCHUTZ

Das Gerät ist so konzipiert, dass es gegen Spritzer unter der Dusche resistent ist. Tauchen Sie es aber nicht ins Wasser.

HINTERLEUCHTUNG

Drücken Sie auf die Taste LIGHT/TIME, um die Hinterleuchtung der LCD-Anzeige für einige Sekunden einzuschalten.

SPIEGEL

Dieses Gerät ist sogar mit einem Spiegel ausgestattet.

TECHNISCHE DATEN

Radio

Frequenzbereich FM (UKW): 87,5 – 108 MHz

AM (MW): 520 - 1.600 kHz

Antennen FM-Drahtantenne und AM-Antenne sind

in das Gerät integriert.

Allgemeines

Ausgangsleistung 400 mW

Lautsprecher

Stromversorgung

Abmessungen

Gewicht

Durchmesser 40 mm, Impedanz 8 Ohm

6V Gleichstrom: 4 Batterien AAA/UM4

(nicht im Lieferumfang enthalten)

200 mm (H) x 75 mm (B) x 40 mm (T)

0,25 kg

Anmerkung: Wir arbeiten ständig an der Verbesserung unserer Produkte. Die technischen Daten können Änderungen ohne vorherige Benachrichtigung unterliegen.
