BEDIENUNGSANLEITUNG LCS-WR5-2214-A Longshine
FCC Zertifizierungen

FCC (Federal Communication Commission) Störungsmitteilung
Dieses Gerät ist getestet worden und, gemäß Teil 15 der FCC Vorschriften, als den Beschränkungen eines digitalen Gerätes der Klasse B befunden worden. Diese Einschränkungen sind dazu bestimmt, angemessenen Schutz gegen schädliche Störungen bei der Benutzung im Wohnbereich zu bieten. Dieses Gerät generiert und benutzt Funkfrequenzenergie, kann sie abstrahlen, und kann, falls es nicht gemäß der Anleitung installiert und benutzt wird, schädliche Störungen bei Funkkommunikationen bewirken. Es gibt jedoch keine Garantie dafür, dass keine Störungen bei speziellen Installationen auftreten. Falls dieses Gerät schädliche Störungen beim Radio oder Fernseh Empfang verursacht, die durch das Ein- und Ausschalten des Gerätes beendet werden können, kann der Benutzer versuchen, die Störungen mit Hilfe einer oder mehr der folgenden Maßnahmen zu korrigieren:
-Neuausrichtung oder Neulokalisierung der Empfangsantenne.
-Vergrößerung des Abstandes zwischen Gerät und Empfänger.
-Verbinden Sie das Gerät mit einer Steckdose eines anderen Stromkreises als
der, mit dem der Empfänger verbunden ist.
-Bitten Sie den Händler oder einen erfahrenen Radio- oder Fernsehtechniker um Hilfe.
Dieses Gerät entspricht Teil 15 der FCC Vorschriften. Das Funktionieren ist abhängig von den zwei folgenden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) dieses Gerät muss
jede empfangene Störung akzeptieren, einschließlich der Störungen, die unerwünschtes Funktionieren bewirken.
FCC Vorsicht: Bitte beachten Sie, dass Veränderungen oder Modifizierungen, die nicht ausdrücklich genehmigt sind durch diejenigen, die für die Einhaltung verantwortlich sind, Ihre Erlaubnis zur Benutzung des Gerätes ungültig werden lassen können.
Wichtige Anmerkung:
FCC Erklärung zur Strahlungsaussetzung
Dieses Gerät entspricht den FCC
Strahlungsaussetzungsbeschränkungen, die für eine unkontrollierte Umgebung herausgegeben worden sind. Dieses Gerät sollte mit einem Mindestabstand von 20 cm zu Ihrem Körper installiert und bedient werden.
Dieser Sender darf nicht zusammen mit einer anderen Antenne oder einem anderen Sender lokalisiert oder betrieben werden.
IEEE 802.11b oder 802.11g Bedienung dieses Produktes in den USA ist Firmware-begrenzt auf die Kanäle 1 bis 11.
CE Markierungswarnung

Dieses Gerät entspricht den Bedingungen bezüglich elektromagnetischer Kompatibilität, EN55022 Klasse B für ITE, dem erforderlichen Schutzbedarf der Richtlinie 89/336/EEC in Annäherung an die Gesetze der Mitgliedsstaaten in
Zusammenhang mit elektromagnetischer Kompatibilität.
Das Unternehmen erneuert seine Produkte laufend und es kann sein, dass Informationen in diesem Dokument nicht aktuell sind. Bitte kontaktieren Sie Ihren örtlichen Händler für die neuesten Informationen. Kein Teil dieses Dokumentes darf in irgendeiner Form kopiert oder reproduziert werden ohne schriftliches Einverständnis des Unternehmens.
Warenzeichen:
Alle Handelsnamen und Warenzeichen sind das Eigentum der jeweiligen Unternehmen. Copyright © 2006, All Rights Reserved.
Inhaltsverzeichnis
Allgemeine Beschreibung 2
Hauptmerkmale 3
Die Frontseite 4
LED Beschreibung 4
Die Rückseite 6
Spannungsanschluss 7
Platzierung (optional) 7
Werkseinstellung Wiederherstelltaste 8
Netzwerkkonfiguration Setup 10
Computerkonfiguration Setup 11
Wireless Router Konfigurationssetup 15
Installationsassistent 18
Betriebsmodus 25
Wireless Fehler! Textmarke nicht definiert.
Grundlegende Einstellungen 26
Fortgeschrittene Einstellungen 30
Sicherheit 34
Zugangskontrolle 36
WDS Einstellung 38
TCP/IP Einstellung 40
LAN Schnittstelleneinstellung 40

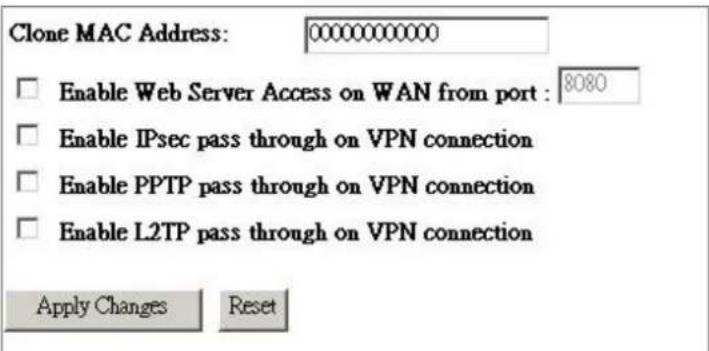

WAN Schnittstelleneinstellung 42
Firewall Konfiguration 49
Port Filtern 49

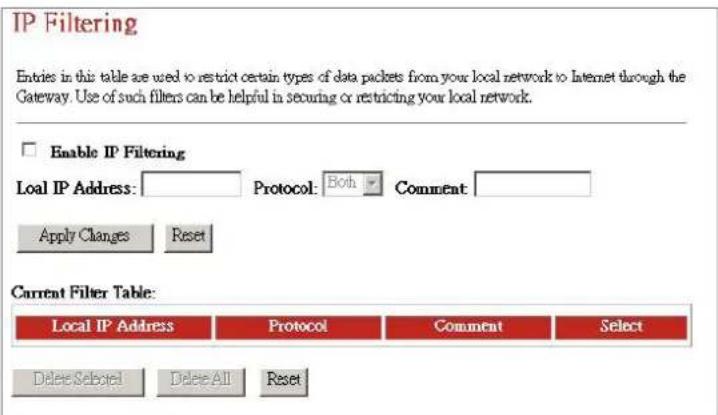

IP Filtern 51
MAC Filtern 53
Port Forwarding 55

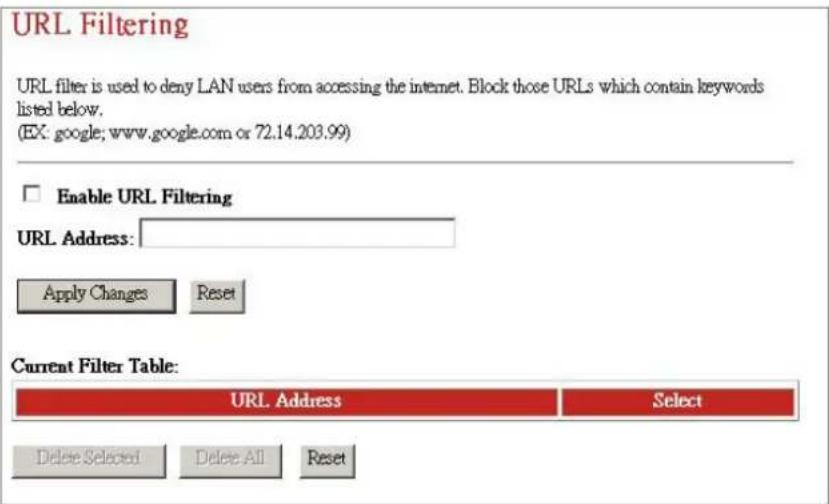

URL Filtern 57
Virtuelle DMZ 59
Verwaltung 60
Status 60
Statistik 63
DDNS 63
Zeitzonen Einstellung 64
System Log 65
Upgrade Firmware 66
Einstellungen speichern und wieder laden 68
Passwort 68
Packungsinformation
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bevor Sie beginnen, sollten Sie den Inhalt der Packung überprüfen.
Die Packung sollte folgende Teile enthalten:
- Einen Wireless Router
- Ein Spannungsadapter
- Eine Bedienungsanleitung (CD)
- Eine abnehmbare Antenne
Einleitung zum Wireless Router
Allgemeine Beschreibung
Der Wireless Router mit eingebautem 4-Port 10/100 Mbps Fast Ethernet Switch ist die neueste Generation von Wireless Router Produkten für Home/Office und SOHO Benutzer. Dieser funktionsreiche und eigenständige kompakte Wireless Router ist vollständig einsatzbereit für Breitband Zugriff in LAN und wireless Umgebung. Dieses Gerät wurde speziell hergestellt, um LAN und wireless Benutzern die kosteneffektivste Methode mit Mehrfachzugriff auf das Internet zu den Kosten einer einzigen öffentlichen IP Adresse zu bieten, IP Sharing, und in den Genuss der Plug-und-Play Installation zu kommen. Außerdem ermöglicht der eingebaute 4-Port 10/100Mbps Switch es dem Nutzer, das Netzwerkkabel in das Gerät zu stecken, ohne einen zusätzlichen Switch kaufen zu müssen.
Dieses Gerät ist auch ein wireless Access Point. Benutzer können sich über wireless Netzwerkadapter überall im Bereich der Funkübertragung mit dem Internet verbinden Es ist ideal für SOHO Benutzer, die ständigen und bequemen Zugriff auf das Internet benötigen ohne die Einschränkung von Verbindungskabeln.
Die freundliche Web-basierte graphische Schnittstelle für das Setup ermöglicht jedem unerfahrenen Benutzer den schnellen Einstieg in die Plug-und-Play Bedienung. Eingebaute DHCP Server vereinfachte IP Adressverwaltung und keine MIS Personen für täglichen technischen Service benötigt. Dazu ist auch NAT/Firewall bei dieser kompakten Routerbox inbegriffen, um das ganze LAN vor Angriffen von außen zu beschützen.
Hauptmerkmale
Der Switch bietet die folgenden Funktionen:
■ Entspricht dem IEEE 802.11b/g Wirelessstandards
■ Bietet eine abnehmbare 802.11b/g Reverse SMA Antenne
■ Hochgeschwindigkeitsdatentransfer bis zu 54 Mbps
■ Unterstützt Turbomodus für 72 Mbps Datentransfer
■ Unterstützt wireless Datenverschlüsselung mit 64/128-bit WEP, WPA (TKIP mit IEEE 802.1x), WPA2 und AES Funktionen
■ Unterstützt System Log
■ Unterstützt Authentifizierung für wireless Connectivity basierend auf ESSID
■ Bietet MAC Zugriffskontrolle und versteckte SSID Funktion
■ WDS unterstützt mit WEP, TKIP und AES Verschlüsselung
■ Kanal: USA 11, Europa 13, Japan 14
■ Unterstützt NAT/NAPT IP Sharing
■ Unterstützt Statische IP, PPPoE, PPTP & DHCP Client
■ SPI Anti-DoS Firewall; Virtuelle DMZ; DNS Relay, UPnP
■ Bietet DHCP Server
■ Unterstützt ALG für FTP, NetMeeting, DDNS (DynDNS, TZO)
■ Unterstützt Firmware Upgradefunktion über das Web
Konform mit FCC Teil 15.247 für US, ETS 300 328 für Europa
■ Flash: 2MB NOR Typ, SDRAM : 8MB
■ Zertifizierungen: FCC Klasse B, CE Zeichen, VCCI Klasse B

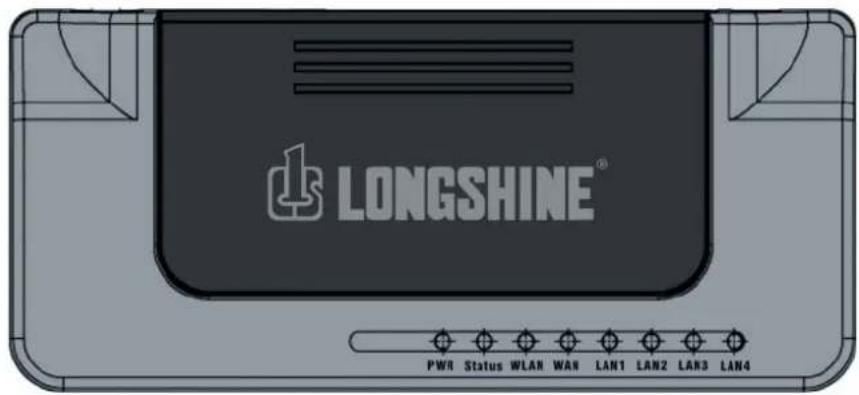

Die Frontseite
System LEDs
System LED Anzeigen sind an der Vorderseite angebracht, um den Funktionsstatus des gesamten Gerätes anzuzeigen.
● PWR (Power) LED
Diese Anzeige leuchtet grün, wenn der Wireless Router Spannung empfängt, andernfalls ist sie nicht an.
- STATUS LED
The LED wird für einige Sekunden dunkel sein, wenn das System gestartet wird. Danach wird die LED periodisch blinken, um zu zeigen, dass der Wireless Router normal arbeitet. Falls die LED grün / dunkel bleibt, bedeutet dies, dass ein Fehler im System unterlaufen ist. Sie müssen Ihren Händler kontaktieren
oder versuchen, das System neuzustarten.
I. Wenn das System bereit für Datenübertragung und Empfang ist, ist es ständig grün.
II. Wenn Daten übertragen oder empfangen werden, blinkt es grün.
Port LEDs (WAN)
Port LED Anzeigen sind an der Vorderseite angebracht, um den Funktionsstatus vom WAN Port anzuzeigen.
- Act/Link LED
Die LED bleibt leuchtend (grün). Das bedeutet, dass der Port eine gute Verbindung zu den angeschlossenen Geräten hat. Die LED wird grün blinken, wenn Datenverkehr über den Port geht.
Port LEDs (LAN)
Port LEDs (LAN) Anzeigen auf der Frontseite zeigen den Funktionsstatus der 10/100 Mbps Fast Ethernet Switching Ports an.
- Act/Link LED
Jeder Port hat eine Act/Link LED. Ständig grün (Verbindungsstatus) zeigt an, dass der Port eine gute Verbindung zu den angeschlossenen Geräten hat. Blinkend grün zeigt an, dass der Port Daten empfängt oder zwischen den angeschlossenen Geräten überträgt.
Die Rückseite


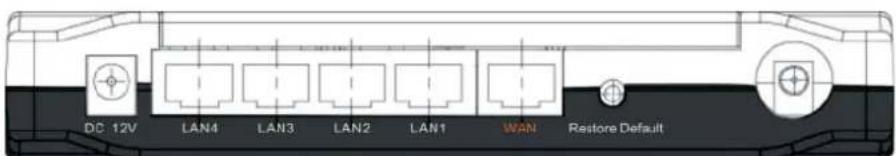

DC 12V LAN4 LAN3 LAN2 LAN1 WAN Restore DefaultSpannungsanschluss
Stecken Sie das kreisförmige Ende des Spannungsadapters fest in die Rückseite des Wireless Routers und das andere Ende in eine Steckdose. Nun ist das System bereit.
Platzierung (optional)
Es gibt drei Möglichkeiten, den Router zu platzieren. Die erste Möglichkeit ist, den Router horizontal auf einer Oberfläche zu platzieren. Die zweite Möglichkeit ist, den Router an der Wand zu befestigen. Die dritte Möglichkeit ist, den Router vertikal auf einer Oberfläche zu platzieren. Diese Optionen werden unten detaillierter erklärt.
Tisch Option
- Der Router hat einen Plastikständer, der in zwei Teile geteilt werden kann.
- Verbinden Sie einen Teil des Ständers mit der Seite des Routers.
- Verfahren Sie genauso mit dem zweiten Teil.
- Platzieren Sie den Router.
Wandbefestigungsoption
Bevor Sie den Router an der Wand befestigen, müssen Sie die Schritte der Tischoption zuerst ausführen.
- Wählen Sie eine Stelle mit Zugriff auf Kabel und Steckdose.
- Ziehen Sie die Einheit heraus. Stellen Sie es mit der Oberseite nach unten auf eine flache Oberfläche und markieren Sie die zwei Löcher
für die Anker.
- Bringen Sie die Wandbefestigungsanker (Plastik) mit Werkzeugen wie Bohrer oder Hammer in der Wand an.
- Fügen Sie die mitgelieferten Schrauben in jedes Loch der Ständerteile ein.
- Befestigen Sie die Einheit an den Ankern in der Wand.
Ständeroption
- Der Router beinhaltet zwei Ständerteile.
- Verbinden Sie die beiden Teile zu einem Ständer. Verbinden Sie ihn mit der Seite des Routers in der Nähe des Spannungsports. Drücken Sie den Ständer hoch, damit er einschnappt.
- Platzieren Sie den Router.
Werkseinstellung Wiederherstelltaste
-
Drücken Sie die Taste länger als 5 Sekunden und lassen Sie ihn dann los. Das System wird auf die Standard Werkseinstellungen zurückgestellt. In der Zwischenzeit schreibt das System den Flash auf den Standardwert und die Status LED stoppt für einen Moment. Ungefähr 60 Sekunden später blinkt die Status LED periodisch grün. Nun sind alle Systemparameter auf die Standard Werkseinstellung zurückgesetzt worden. Falls der Vorgang durch irgendeinen Grund (keine Spannung, ...) unterbrochen worden ist, wird es einen Systemfehler geben. Bevor Sie den Vorgang ausführen, stellen Sie bitte eine sichere Betriebsumgebung sicher.
-
Um den Router neu zu starten, drücken Sie die Taste für
2 - 5 Sekunden und lassen sie dann los. Die Einstellungen werden nicht gelöscht. Warten Sie darauf, dass der Router den Neustart abgeschlossen hat. Dann können Sie mit der Benutzung anfangen.
Achtung : Unvollständige Vorgänge zur Wiederherstellung der Werkseinstellung verursachen, dass der Wireless Router nicht richtig funktioniert. Sollten Sie unglücklicherweise in dieser Situation sein, versuchen Sie nicht, ihn selber zu reparieren. Bitten Sie Ihren lokalen Händler um Hilfe.
Den Wireless Router installieren und benutzen
Dieses Kapitel bietet eine schrittweise Anleitung für die Installation und Konfiguration des Wireless Routers. Wir schlagen vor, dass Sie das ganze Kapitel durcharbeiten und dann mit der fortgeschritteneren Bedienung weiter machen.
Schritte, um das Netzwerk aufzubauen:
Verbinden Sie das ADSL oder Kabelmodem mit dem Ethernet WAN Port auf der Rückseite des Wireless Routers. Benutzen Sie dafür das UTP Kabel.
➢ Verbinden Sie die Telefonleitung von der Wandbuchse mit dem Eingangsport des ADSL Modems, oder das Koaxialkabel mit dem Eingangsport des Kabelmodems..
Stecken Sie den Poweradapter in das Modem und schalten Sie es an. Installieren Sie die Ethernetkarte in Ihren Rechner. Beziehen Sie sich dabei auf die Bedienungsanleitung, die mit der Karte geliefert wurde.
Verbinden Sie den Rechner mit dem Wireless Router, indem Sie Standard Twisted-Pair Ethernet Kabel von der Ethernet Karte des Rechners zu einem 10/100 Mbps Ethernet Port auf der Rückseite des Wireless Routers benutzen.
Stecken Sie den Power Adapter in den Router und das andere Ende in die Steckdose.
Computerkonfiguration Setup
Um mit diesem Wireless Router zu kommunizieren, müssen Sie die IP Adressen Ihres Rechners so konfigurieren, dass sie mit dem Gerät kompatibel sind. Der Router unterstützt DHCP Server. Dies ist standardmäßig aktiviert. Benutzer, die ihre IP Adresse mit "Automatisch eine IP Adresse erhalten" konfigurieren, können die folgende Anleitung zur IP Konfiguration überspringen.
Anmerkung:
- Die Standard Netzwerkeinstellungen des Gerätes:
IP Adresse: 192.168.1.1
Subnetzmaske: 255.255.255.0
DHCP Server: aktiviert
-
In der folgenden TCP/IP Konfigurationsanleitung wird die IP Adresse "192.168.1.2" als Ihre IP Adresse vorausgesetzt, falls Sie IP Adressen manuell spezifizieren wollen. Bitte wählen Sie NICHT 192.168.1.1 als IP Adresse. 192.168.1.1 wurde als Standard-IP für dieses Gerät eingestellt.
-
Die folgende TCP/IP Konfigurationsanleitung setzt Windows XP als Betriebssystem voraus.
Vorgänge, um IP Adressen für Ihren Rechner zu konfigurieren
- Falls Sie in der klassischen Startmenü Ansicht sind, klicken Sie auf Start→Einstellungen→Systemsteuerung→Netzwerkverbindungen
Falls Sie in der Startmenü Ansicht sind, klicken Sie auf

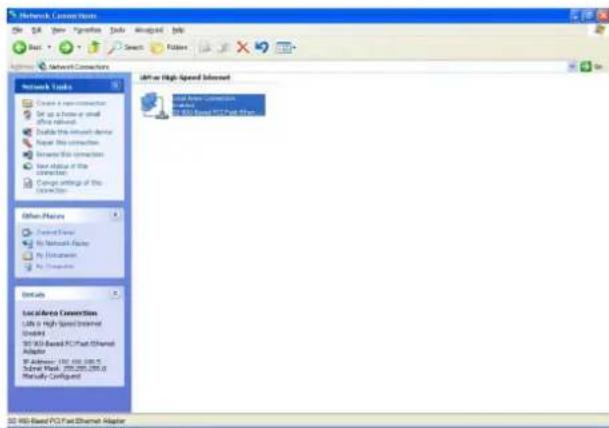

Start→Systemsteuerung→Netzwerkverbindungen.
- Doppelklicken Sie auf "Lokale Umgebungsverbindungen"

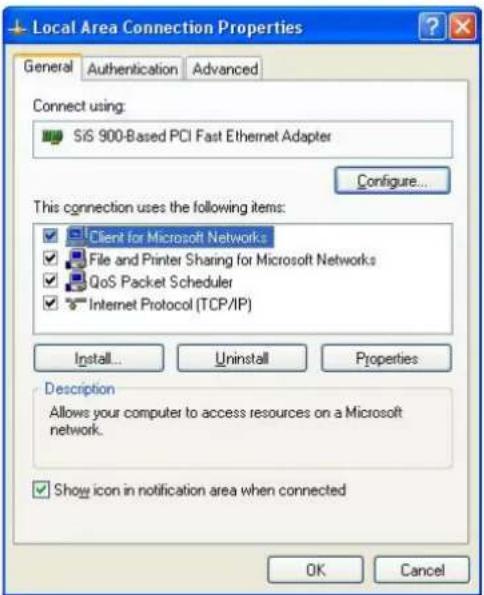

- Klicken Sie auf Internet Protokoll (TCP/IP) und dann auf Eigenschaften.

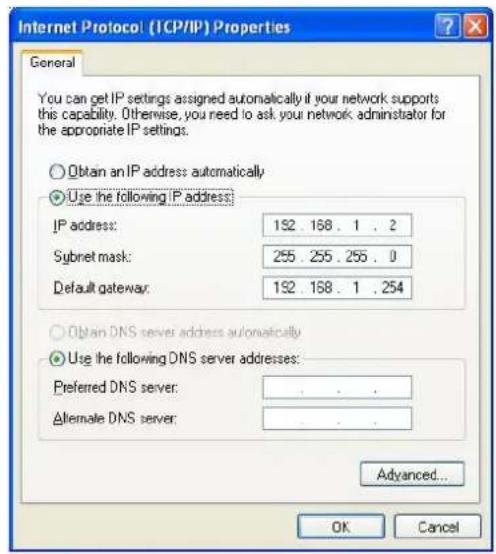

- Sie können "Automatisch eine IP Adresse erhalten" wählen (empfohlen), um eine IP Adresse automatisch zu erhalten. Oder Sie wählen "Die folgende IP Adresse benutzen", um IP Adressen manuell zu spezifizieren. Bitte klicken Sie nach der Konfiguration auf die Taste OK.

Damit das ganze Netzwerk erfolgreich arbeitet, ist es notwendig, den Wireless Router mit Ihrem Rechner mit einem installierten Webbrowser zu konfigurieren. Bitte befolgen Sie die unten aufgeführten Schritte.
-

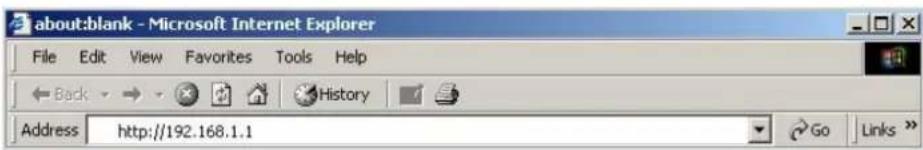

Klicken Sie doppelt auf die Internet Webbrowser Ikone auf Ihrem Desktop-Bildschirm (Netscape Communicator 4.0 und Internet Explorer 3.0 oder höhere Version).
-
Geben Sie 192.168.1.1 in die URL Webadresszeile ein und drücken Sie Enter.


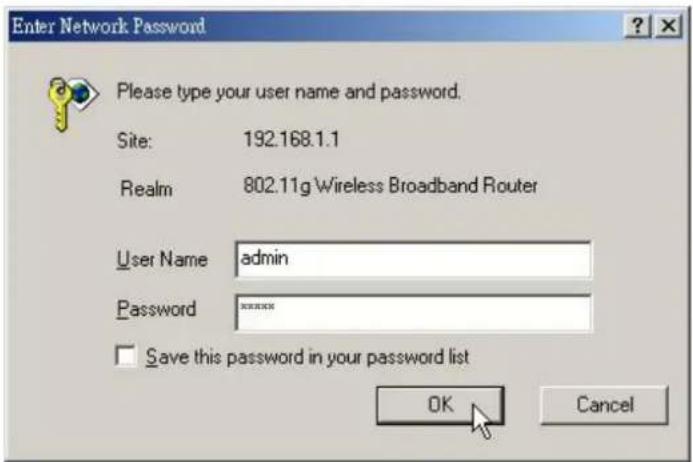

Das Feld Benutzername und Passwort erscheint.
-
Geben Sie admin an die Stelle Benutzername ein (Standardwert).
- Geben Sie admin an die Stelle Passwort ein (Standardwert).
- Klicken Sie auf OK.

4. Die Graphische Benutzerschnittstelle

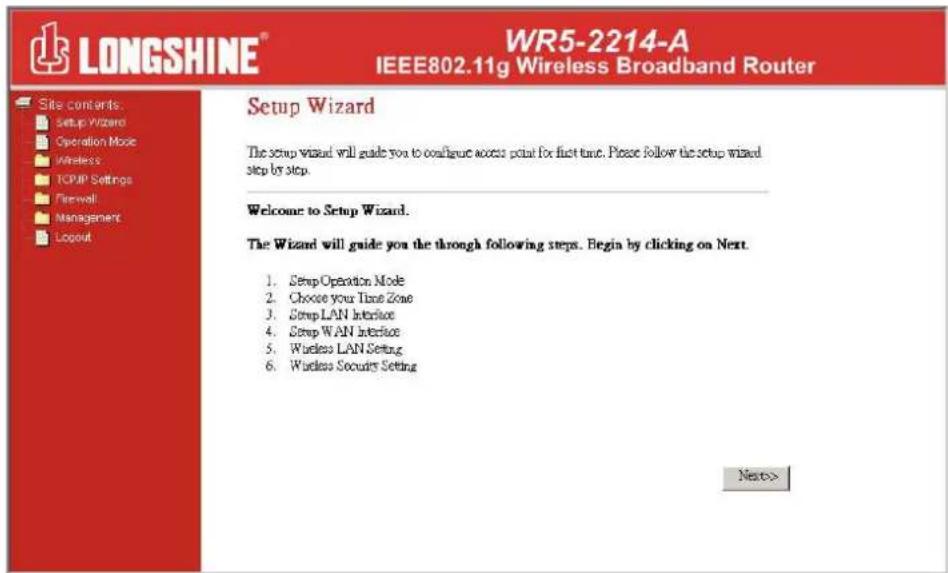

Nach der Passwortauthorisierung zeigt sich der Setup Assistent als Homepage der Graphischen Benutzerschnittstelle. Sie können auf jeden Ordner auf der linken Seite jeder Seite klicken, um Zugriff auf jede Konfigurationsseite zu bekommen.

Falls Sie den Router zum ersten Mal benutzen, können Sie die folgenden Vorgänge des Installationsassistenten befolgen, um eine schrittweise Konfiguration durchzuführen.
Anmerkung: Die folgende Anleitung führt eine allumfassende Einleitung zum Installationsassistenten durch. Detaillierte Informationen zu jedem Thema finden Sie in der Einleitung jeder Seite.
- Um den Installationsassistenten zu starten, klicken Sie bitte auf die Taste "Weiter" zum Fortfahren.
Setup Wizard
- Wählen Sie Ihren Betriebsmodus und drücken Sie "Weiter".
1. Operation Mode
- Markieren Sie das Kontrollkästchen, um die Synchronisierungszeit durch den NTP Server zu aktivieren. Wählen Sie die Region, in der Sie leben, und einen NTP Server, indem Sie auf die Drop-Down-Liste klicken und dann auf "Weiter" klicken.

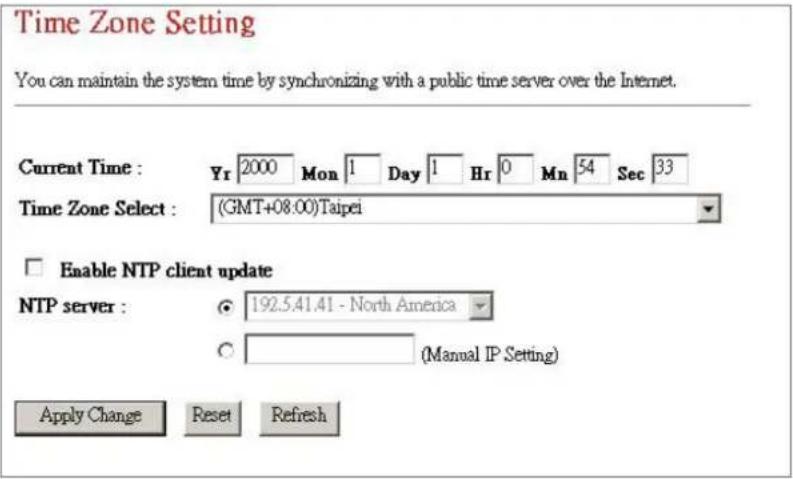

2. Time Zone Setting
- Spezifizieren Sie eine IP Adresse und eine Subnetzmaske für die Verbindung des Routers im LAN.
3. LAN Interface Setup

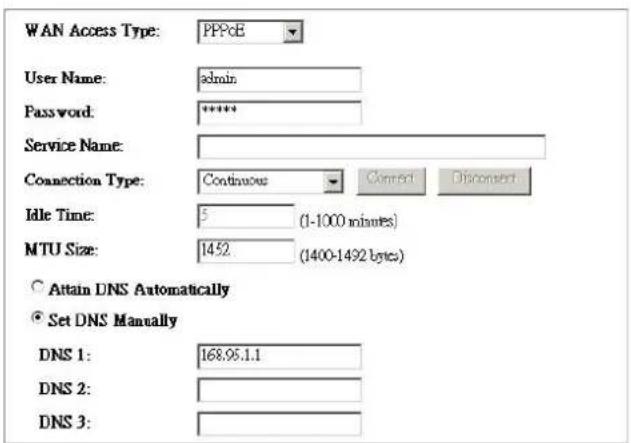

- Wählen Sie einen WAN Zugangstyp für den Router, um die Verbindung mit dem Internet herzustellen. Geben Sie die erforderlichen Parameter in jedem leeren Feld ein und klicken Sie dann auf die Taste "Weiter". Sie können diese Parameter von Ihrem ISP bekommen.
4. WAN Interface Setup
- Wählen Sie die wireless Parameter, die für die Verbindung mit diesem Router benutzt werden und klicken Sie dann auf "Weiter".
- Klicken Sie auf die Drop-Down-Liste und wählen Sie den Verschlüsselungstyp für Ihr wireless Netzwerk. Geben Sie die Parameter für den von Ihnen gewählten Verschlüsselungstypen ein und klicken Sie auf Beenden, um die Konfiguration fertig zu stellen.
Um einen Betriebsmodus für diesen Router zu wählen, klicken Sie auf den Modus, den Sie ausführen wollen und klicken Sie dann auf die Taste
Apply Change
für die Ausführung.
Operation Mode
Der Access Point baut ein Wireless-LAN auf und ermöglicht allen Rechnern, die mit einer IEEE802.11b/g Wirelesskarte ausgestattet sind, die Verbindung mit Ihrem Intranet. Es unterstützt WEP Verschlüsselung und MAC Adressfilter, um die Sicherheit Ihres wireless Netzwerks zu verbessern.
Grundlegende Einstellungen
Sie können die Konfiguration Ihres Wireless-LAN einstellen und die Wireless-Clients, die mit Ihrem AP verbunden sind, kontrollieren.
| WirelessSchnittstelledeaktivierenBand | LAN | Zur Deaktivierung der Schnittstelle des Wireless-LAN |
| Zur Wahl eines Bandes für dieses Gerät, um 802.11, 802.11g oder beides zu treffen. |
| Modus | Konfiguration dieses Gerätes als AP, WDS oder beides. |
| SSID | Der Name des wireless Netzwerkes. |
| Land | Wählen Sie die Region, in der Sie leben. |
| Kanalnummer | Der vom Wireless-LAN benutzte Kanal. Alle Geräte im gleichen Wireless-LAN sollten den gleichen Kanal benutzen. |
| Angeschlossene Clients | Klicken Sie auf die Taste "Aktive Clients anzeigen". Die "Aktive wireless Clients Tabelle" wird erscheinen. Sie können den Status von allen aktiven wireless Stationen sehen, die mit dem Access Point verbunden sind. |
| Universellen Wiederholungsmodus aktivieren | Markieren Sie das Kontrollkästchen, um den universellen Wiederholungsmodus zu aktivieren, damit dieses Gerät als AP und gleichzeitig als Client funktioniert. |
| SSID der erweiterten Schnittstelle | Während Sie den universellen Wiederholungsmodus aktivieren, müssen Sie eine SSID für die erweiterte Schnittstelle spezifizieren. |
Klicken Sie auf <Änderungen übernehmen> unten am Bildschirm, um die oben genannten Konfigurationen zu speichern. Sie können nun weitere Abschnitte konfigurieren oder mit der Benutzung des Routers beginnen (anstelle der weiteren Einstellungen).
Aktive wireless Clients Tabelle

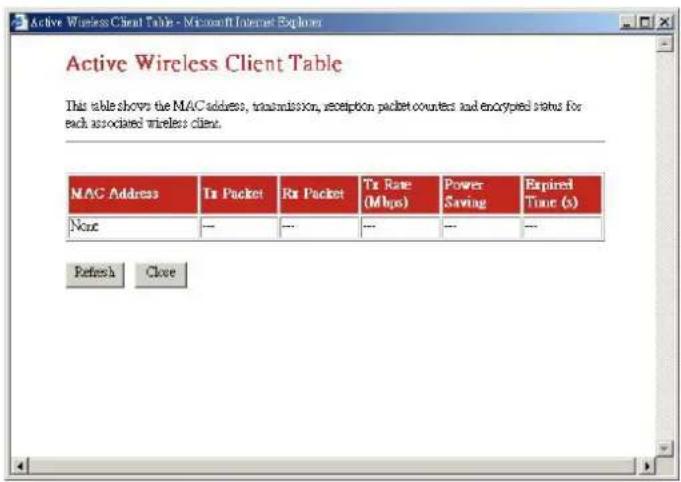

Das ist das Fenster, das erscheint, nachdem Sie auf die Taste "Aktive Clients anzeigen" geklickt haben.

| MAC Adresse | MAC Adresse dieser aktiven wireless Station. |
| Tx Paket | Die Anzahl der übertragenen Pakete, die von dieser aktiven wireless Station gesendet werden. |
| Rx Paket | Die Anzahl der empfangenen Pakete, die von dieser aktiven wireless Station empfangen werden. |
| TX Rate | Die Übertragungsrate |
| Stromsparen | Zeigt an, ob der wireless Client im Stromsparmodus ist. |
| Abgelaufene Zeit | Das ist die Zeit in Sekunden vor der Aufhebung der Verbindung. Falls das Wireless länger als die abgelaufene Zeit nicht in Betrieb bleibt, wird der wireless Router die Verbindung trennen. Die Client Station muss sich wieder verbinden, wenn sie aktiv ist. |
| Aktualisieren | "Aktive wireless Clients Tabelle" aktualisieren. |
| Schließen | "Aktive wireless Clients Tabelle" schließen. |
Fortgeschrittene Einstellungen
Sie können die fortgeschrittenen Wireless-LAN Parameter dieses Routers einstellen. Die Parameter beinhalten Authentifikationstyp, Fragmentschwelle, RTS Schwelle, Warnsignal Intervall, Datenrate, Präambeltyp, Übertragung SSID, IAPP und 802.11g Schutz. Wir empfehlen Ihnen, diese Parameter nicht zu ändern, außer Sie wissen, welche Änderungen sie auf diesem Router hervorrufen.
| Authentifizierung styp | Open System ModusShared Key Modus | AP kann sich mit diesem Wireless Router ohne WEP Verschlüsselung verbinden.Sie sollten auch den WEP Key auf der Seite "Sicherheit" einstellen und mit diesem Wireless Router verbundene AP sollten WEP Verschlüsselung in der Authentifikationsphase benutzen. |
| Auto | Der wireless Client kann sich mit diesem Wireless Router verbinden, in dem er einen dieser beiden Modi benutzt. | |
| Fragmentschwell e | Zur Spezifizierung der maximalen Größe des Paketes während der Datenübertragung. Je niedriger Sie den Wert einstellen, desto schlechter wird die Leistung sein. | |
| RTS Schwelle | Falls die Paketgröße kleiner als die RTS Schwelle ist, wird der Wireless Router dieses Paket nicht durch Benutzung des RTS/CTS Mechanismus senden. | |
| Warnsignal Intervall | Die Zeitspanne, wie lange ein Warnsignal übertragen wird. | |
| Datenrate | Die "Datenrate" ist die Begrenzung der Datenpakete, die dieser Wireless Router übertragen kann. Der Wireless Router wird die höchstmögliche gewählte Übertragungsrate zur Übertragung der Datenpakete benutzen. | |
| Präambel Typ | Es definiert die Länge des CRC Blockes in den Frames während der wireless Kommunikation. "Kurze Präambel" ist geeignet für Wireless-Netzwerke mit starkem Verkehr. "Kurze Präambel" bietet hohe | |
Übertragungs SSID
Kommunikationsvertrauenswürdigkeit.
Falls Sie "Übertragungs SSID" aktivieren, kann jede wireless Station, die im Bereich dieses Wireless Routers platziert ist, diesen Wireless Router problemlos finden. Falls Sie ein öffentliches wireless Netzwerk aufbauen, empfehlen wir, diese Funktion zu aktivieren. Deaktivierung von "Übertragungs SSID" kann bessere Sicherheit bieten.
IAPP
Zur Aktivierung von mehrfachen AP zur Kommunikation und zum Übertragen von Informationen bezüglich der Platzierung von verbundenen Stationen.
802.11g Schutz
Einige 802.11g wireless Adapter unterstützen 802.11g Schutz, was es dem Adapter erlaubt, nur nach 802.11g zu suchen. Wählen Sie "Deaktiviert", um das Unterstützen des 802.11g Schutzes zu deaktivieren oder wählen Sie "Aktivieren", um diese Funktion zu unterstützen.
RF Ausgangspower
Wählen Sie die RF (Radiofrequenz) Stärke. Die RF Ausgangspower hat eine positive Korrelation mit der Signalstärke.
Turbomodus
Einige unserer wireless Adapter unterstützen den Turbomodus, was eine bessere Verbindungsqualität bietet. Wählen Sie "Immer", um den Turbomodus zu unterstützen oder wählen Sie "Aus", um ihn auszuschalten. Wählen Sie "Auto". Das schaltet ihn automatisch an oder aus.
Klicken Sie auf <Änderungen übernehmen> unten am Bildschirm, um die oben genannten Konfigurationen zu speichern. Sie können nun weitere Abschnitte konfigurieren oder mit der Benutzung des Routers beginnen.
Sicherheit
Auf dieser Seite können Sie die WEP, WPA Verschlüsselung einstellen, um die Sicherheit Ihres Wireless-LAN sicherzustellen.
| Verschlüsselung | Zur Aktivierung von WEP, WPA, WPA2 und WPA2 gemischten Verschlüsselungsmodi, wählen Sie die Option in der Drop-Down-Liste. Falls Sie nichts auswählen, werden alle Daten ohne Verschlüsselung übertragen und jede Station kann auf den Router zugreifen. |
| 802.1xAuthentifikation benutzen | Um 802.1x zu aktivieren, klicken Sie das Kontrollkästchen an. |
| WPAAuthentifikationsmodus | Es gibt zwei Begriffe, "Enterprise (WPA Radius) und "Personal (Pre-Shared Schlüssel)". Sie können den Modus wählen, indem Sie den Begriff anklicken. |
| WPA Codefolge | Wählen Sie die WPA Codefolge als TKIP oder AES |
| WPA2 Codefolge | Wählen Sie die WPA2 Codefolge als TKIP oder AES |
| Pre-Shared Key Format | Um das Format zu bestimmen,wählen Sie aus der Drop-Down-Liste aus. |
| Pre-Shared Key | Geben Sie den Pre-Shared Key ein entsprechend des Pre-Shared Key Formates, welches Sie gewählt haben. |
| Pre-Authentifizierung aktivieren | Sie können dieses Kontrollkästchen markieren, um die Pre-Authentifizierung zu aktivieren,nachdem Sie den Enterprise (RADIUS) WPA2Authentifizierungsmodus gewählt haben. |
| Authentifizierung RADIUS Sever | Falls Sie RADIUS Sever benutzen,um Ihre Sicherheit zu gewährleisten,müssen Sie die Parameter in diesem Begriff einzustellen. Um den Port, IP Adresse und Passwort Ihres RADIUS einzustellen, geben Sie die Portnummer, IP und Passwort ein. |
Klicken Sie auf <Änderungen übernehmen> unten am Bildschirm, um die oben genannten Konfigurationen zu speichern. Sie können nun weitere Abschnitte konfigurieren oder mit der Benutzung des Routers beginnen.
Zugangskontrolle
Um die Anzahl der Zugangsauthentifizierungen von Stationen zu begrenzen, stellen Sie die Kontrollliste auf dieser Seite ein.
| Wireless Zugangskontrollmodus | Klicken Sie auf die Drop-Down-Liste, um den Zugangskontrollmodus zu wählen. Sie können "Aufgelistete zulassen", um die zugelassenen MAC Adressen zuzulassen oder wählen Sie "Aufgelistete verweigern", um diesen MAC Adressen den Zugriff auf dieses Gerät zu verweigern. |
| MAC Adresse & Kommentar | Um den Wert der MAC Adresse & Kommentar einzustellen, geben Sie die MAC Adresse und den Kommentar der Station ein und klicken Sie auf Änderungen übernehmen, um sie zu speichern. |
Aktuelle Zugangskontrollliste
Um die Station aus der Liste zu löschen, klicken Sie das Kontrollkästchen des gewählten Begriffes an und klicken Sie auf "Ausgewählte löschen". Falls Sie alle Stationen aus der Liste löschen wollen, klicken Sie auf "Alle löschen", um Sie alle zu entfernen.
Klicken Sie auf die Taste <Änderungen übernehmen>, um die oben genannten Konfigurationen zu speichern. Sie können nun weitere Abschnitte konfigurieren oder mit der Benutzung des Routers beginnen.
WDS Einstellung
WDS Settings
Das Wireless Distribution System ermöglicht es dem Router, mit anderen APs drahtlos zu kommunizieren. Damit es funktioniert, müssen Sie sicherstellen, dass diese APs und der Router im gleichen Kanal sind und die MAC Adressen dieser APs und die Kommentarwerte der WDS Liste hinzufügen. Vergessen Sie nicht, das WDS zu aktivieren, indem Sie das Kontrollkästchen "WDS aktivieren" anklicken und die Taste "Änderungen übernehmen" zum Speichern drücken.
Um das AP aus der Liste zu löschen, klicken Sie das
Kontrollkästchen des gewählten Begriffes an und klicken Sie auf "Ausgewählte löschen". Falls Sie alle APs aus der Liste löschen wollen, klicken Sie auf "Alle löschen", um Sie alle zu entfernen.
TCP/IP Einstellung
LAN Schnittstelleneinstellung
Zur Einstellung der Konfiguration der LAN Schnittstelle, Privaten IP Ihres Router LAN Ports und Subnetzmaske für Ihren LAN Abschnitt.
LAN Interface Setup
| IP Adresse | Die IP Ihres Router LAN Ports (Standard 192.168.1.1) |
| Subnetzmaske | Subnetzmaske Ihres LAN (Standard 255.255.255.0) |
| DHCP Server | Um Ihrem LAN Client eine IP zu geben, müssen Sie "DHCP Server" aktivieren.Wenn nicht, müssen Sie Ihre Client IP manuell einstellen, wenn Sie den Router als Standard-Gateway Ihres Clients nutzen wollen. |
| DHCP Client Bereich | Den DHCP Client IP Adressbereich spezifizieren. Sie können auch auf die Taste "Client zeigen" klicken, um die verbundenenDHCP Clients aufzulisten. |
| Spanning Tree | Um Netzwerkschleifen vorzubeugen und die Qualität von überbrückten Netzwerken zu erhalten. |
| UpnP aktivieren | Markieren Sie dieses Kontrollkästchen, um diesem Router zu erlauben, durch das uPnP erkannt zu werden. |
WAN Schnittstelleneinstellung
Diese Seite ermöglicht es dem Benutzer, die Parameter für die Verbindung mit dem Internet zu konfigurieren. Sie können den WAN Zugangstyp aus der Drop-Down-Liste wählen und Parameter für jeden Modus konfigurieren.

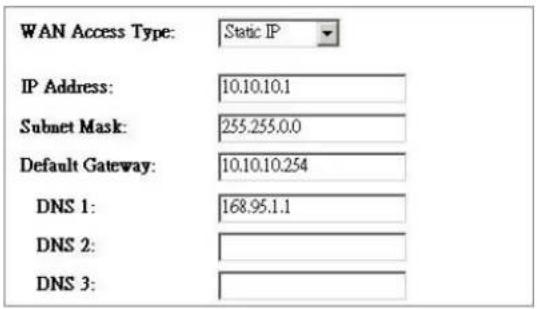

Statischer IP Modus
| DNS 1,2 und 3 | Zur Spezifizierung der DNS, geben Sie die DNS, die Sie von Ihrem ISP erhalten haben, in DNS 1 2 3 ein. |

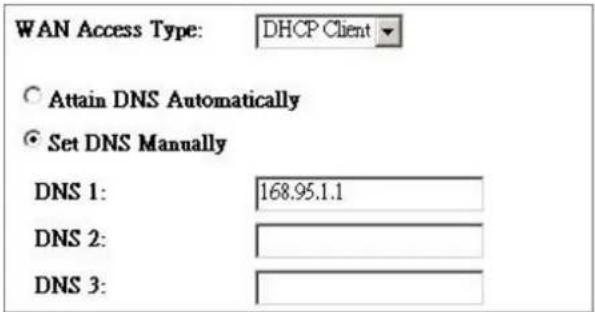

DHCP Client Modus

| DNS automatisch erhalten | Falls die DNS von Ihrem ISP dynamisch ist, wählen Sie "DNS automatisch erhalten" |
| DNS manuell einstellen | Zur Spezifizierung der DNS, geben Sie die DNS, die Sie von Ihrem ISP erhalten haben, in DNS 1 2 3 ein. |
PPPoE Modus

| Benutzername, Passwort und Servicename | Geben Sie den Benutzernamen, Passwort und Servicenamen ein, den Sie von Ihrem ISP erhalten haben. |
| Verbindungstyp | "Continuous" ist für eine ständige Verbindung |
| "Connect on demand" wird nach Verbindungszeit abgerechnet. Sie können die Inaktivitätszeit einstellen, diese Zeit muss verstreichen, bevor das System die PPPoE Session automatisch abbricht. | |
| "Manual" Um mit dem ISP zu verbinden, klicken Sie manuell auf "Verbinden" auf der WEB Benutzerschnittstelle. Die WAN Verbindung wird nicht aufgrund von Überschreitung Inaktivitätszeitspanne abgebrochen werden. Falls die WAN Leitung abbricht und sich wieder verbindet, wird der Router den ISP nicht automatisch wiederverbinden. | |
| Inaktivitätszeit: | Der Wert spezifiziert die Inaktivitätszeit, die verstreicht, bevor das System die PPPoE Session automatisch abbricht. |
| MTU Größe | Aktivierung der maximalenÜbertragungseinheit (MTU) des Routers.Jedes Paket, das größer ist als diese Zahl,wird vor dem Senden in passende Größen aufgeteilt. Eine größere Nummer wird die Übertragungsleistung verbessern.Geben Sie Ihre MTU Nummer in das Textfeld ein, um die Begrenzung einzustellen. |
| DNS automatisch erhalten: | Falls die DNS von Ihrem ISP dynamisch ist, wählen Sie "DNS automatisch erhalten" |
| DNS manuelleinstellen | Zur Spezifizierung der DNS, geben Sie die DNS, die Sie von Ihrem ISP erhalten haben,in DNS 1 2 3 ein. |
PPTP Modus
| IP Adresse, Subnetzmaske, Server IP Adresse, Benutzername und Passwort | Geben Sie die IP Adresse, Subnetzmaske und Server IP Adresse, Benutzername und Passwort ein, welche Sie von Ihrem ISP bekommen haben. |
| MTU Größe | Aktivierung der maximalen Übertragungseinheit (MTU) des Routers. Jedes Paket, das größer ist als diese Zahl, wird vor dem Senden in passende Größen aufgeteilt. Eine größere Nummer wird die Übertragungsleistung verbessern. Geben Sie Ihre MTU Nummer in das Textfeld ein, um die Begrenzung einzustellen. |
| DNS automatisch erhalten: | Falls die DNS von Ihrem ISP dynamisch ist, wählen Sie "DNS automatisch erhalten" |
| DNS manuelleinstellen | Zur Spezifizierung der DNS, geben Sie die DNS, die Sie von Ihrem ISP erhalten haben, in DNS 1 2 3 ein. |
Häufigste Konfigurationen für WAN Schnittstelle
Es gibt einige Einstellungen, die bei jedem WAN Zugangstyp konfiguriert werden können:

| Web Server Zugang auf WAN vom Port aktivieren | Um den Benutzer den Zugang auf diesen Router über das Internet zu ermöglichen, geben Sie die spezifizierte IP und die Port Nummer ein |
| IPsec Pass-Through auf VPN Verbindung aktivieren | Markieren Sie das Kontrollkästchen, um den IPsec Pass-Through auf der VPN Verbindung zu aktivieren und entfernen Sie das Häkchen am Kontrollkästchen zur Deaktivierung. |
| PPTP Pass-Through auf VPN Verbindung aktivieren | Markieren Sie das Kontrollkästchen, um den PPTP Pass-Through auf der VPN Verbindung zu aktivieren und entfernen Sie das Häkchen am Kontrollkästchen zur Deaktivierung. |
| L2TP Pass-Through auf VPN Verbindung aktivieren | Markieren Sie das Kontrollkästchen, um den L2TP Pass-Through auf der VPN Verbindung zu aktivieren und entfernen Sie das Häkchen am Kontrollkästchen zur Deaktivierung. |
| MAC Adresse klonen | Wenn ISP die MAC Adressauthentifizierung (mit DHCP) benutzt, muss die MAC Adresse der Ethernet Karte, die mit Ihrem Kabelmodem verbunden ist, vor der Verbindung mit dem WAN (Internet) beim ISP registriert werden. Falls die Ethernet Karte geändert wird, muss |
die neue MAC Adresse beim ISP registriert werden. Die MAC Klonen Funktion ermöglicht es, dass die MAC Adresse, die von der WAN Netzwerkschnittstellenkarte gemeldet wird, als die MAC Adresse eingestellt wird, die bereits beim ISP registriert ist. Dadurch ist die Registrierung der neuen MAC Adresse beim ISP nicht mehr nötig. Diese Funktion ändert die aktuelle MAC Adresse nicht im NIC, sondern sie ändert die MAC Adresse, die vom Wireless Router bei Client Anfragen gemeldet wird. Zum Ändern der MAC Adresse, geben Sie sie in das Textfeld ein.
Firewall Konfiguration
Port Filtern
Die Firewall kann nicht nur Angriffe von außen daran hindern, in ihr System einzugreifen, sondern sie kann auch die LAN Benutzer einschränken.
Port Filtern, zum Einschränken der Typen von Datenpaketen von Ihrem LAN ins Internet über den Router, fügen Sie sie der Aktuellen Filtertabelle zu.

- Klicken Sie auf das Kontrollkästchen, um die Funktion "Port Filtern aktivieren" zu aktivieren.
-
Geben Sie den Port Bereich (EX 25-110), Protokoll (UDP/TCP) und Kommentar (EX. E-Mail) ein.
-
Um den Port Bereich aus der Liste zu löschen, klicken Sie das Kontrollkästchen des gewählten Begriffes an und klicken Sie auf "Ausgewählte löschen". Falls Sie alle Einträge aus der Liste löschen wollen, klicken Sie auf "Alle löschen", um Sie alle zu entfernen.
Klicken Sie auf <Änderungen übernehmen> unten am Bildschirm, um die oben genannten Konfigurationen zu speichern. Sie können nun weitere Abschnitte konfigurieren oder mit der Benutzung des Routers beginnen.
IP Filtern
Der Wireless Router kann die ausgehenden Pakete nach Sicherheits- oder Verwaltungsaspekten filtern. Sie können den Filter nach IP Adressen einstellen, um bestimmten internen Benutzern den Zugriff auf das Internet zu verweigern.

- Klicken Sie auf das Kontrollkästchen "IP Filtern aktivieren", um die Funktion zu aktivieren.
- Geben Sie die spezielle lokale IP Adresse (Bsp 10.10.3.9), Protokoll (UDP/TCP) und Kommentar (Bsp. Peter ein).
- Um die IP Adresse aus der Liste zu löschen, klicken Sie das Kontrollkästchen des gewählten Begriffes an und klicken Sie auf "Ausgewählte löschen". Falls Sie alle Einträge aus der Liste löschen wollen, klicken Sie auf "Alle löschen", um Sie alle zu entfernen.
Klicken Sie auf <Änderungen übernehmen> unten am Bildschirm, um die
oben genannten Konfigurationen zu speichern. Sie können nun weitere Abschnitte konfigurieren oder mit der Benutzung des Routers beginnen.

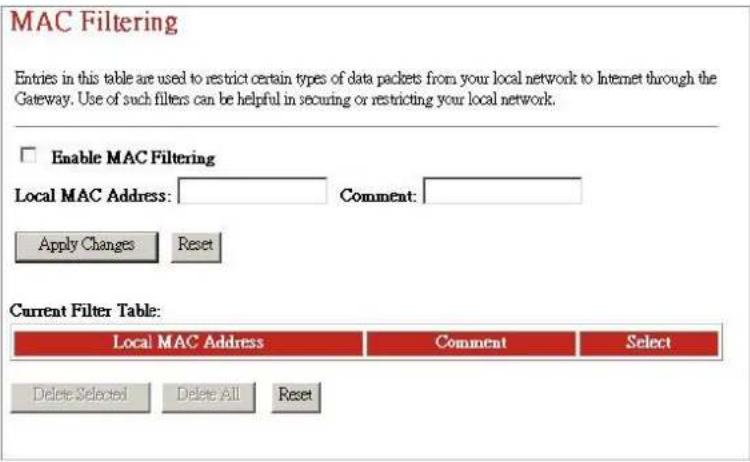

MAC Filtern
Der Wireless Router kann die ausgehenden Pakete nach Sicherheits- oder Verwaltungsaspekten filtern. Sie können den Filter nach MAC Adressen einstellen, um bestimmten internen Benutzern den Zugriff auf das Internet zu verweigern.

- Klicken Sie auf das Kontrollkästchen "MAC Filtern aktivieren", um die Funktion zu aktivieren.
- Geben Sie die spezielle MAC Adresse (Bsp 00:0e:b6:a8:72), und Kommentar (Bsp. Peter ein).
- Um die MAC Adresse aus der Liste zu löschen, klicken Sie das Kontrollkästchen des gewählten Begriffes an und klicken Sie auf "Ausgewählte löschen". Falls Sie alle Einträge aus der Liste löschen wollen, klicken Sie auf "Alle löschen", um Sie alle zu entfernen.
Klicken Sie auf <Änderungen übernehmen> unten am Bildschirm, um die oben genannten Konfigurationen zu speichern. Sie können nun weitere Abschnitte konfigurieren oder mit der Benutzung des Routers beginnen.

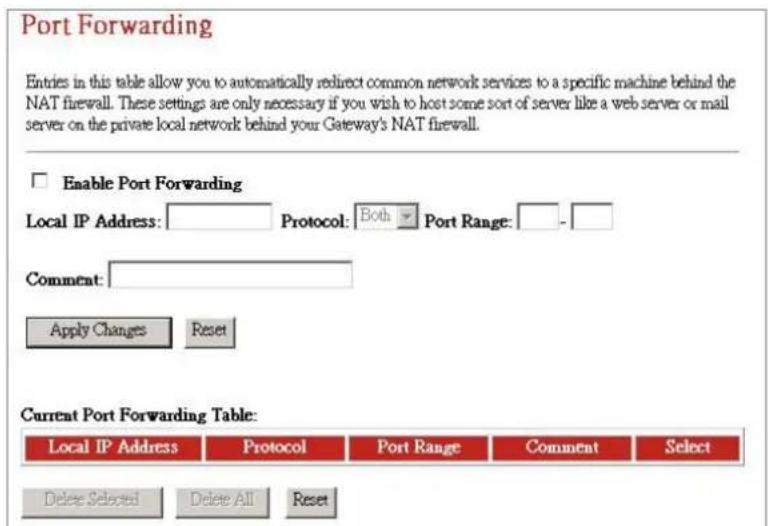

Port Forwarding
Das Port Forwarding ermöglicht es Ihnen, einen bestimmten Bereich von Serviceportnummern (von den Internet/WAN Ports) an eine bestimmte LAN IP Adresse umzuleiten. Es hilft Ihnen, einige Server hinter der Router NAT Firewall aufzunehmen.

- Klicken Sie auf das Kontrollkästchen, um die Funktion "Port Forwarding aktivieren" zu aktivieren.
-
Geben Sie die spezielle IP Adresse (Bsp. 10.10.10.10), Protokoll (UDP/TCP), Port Bereich (Bsp. 25-110) und Kommentar (Bsp. E-Mail) ein.
-
Um die IP Adresse aus der Tabelle zu löschen, klicken Sie das Kontrollkästchen des gewählten Begriffes an und klicken Sie auf "Ausgewählte löschen". Falls Sie alle Einträge aus der Tabelle löschen wollen, klicken Sie auf "Alle löschen", um Sie alle zu entfernen.
Klicken Sie auf <Änderungen übernehmen> unten am Bildschirm, um die oben genannten Konfigurationen zu speichern.
URL Filtern
Der URL Filter ermöglicht es dem Benutzer, bestimmte URL am Zugriff durch Benutzer im LAN zu hindern. Dieser Filter wird diese URLs, die bestimmte Schlüsselwörter beinhalten, blockieren.

- Klicken Sie auf das Kontrollkästchen "URL Filtern aktivieren", um die Funktion zu aktivieren.
- Geben Sie die URL ein, die ausgeschlossen werden soll.
- Um die URL aus der Tabelle zu löschen, klicken Sie das Kontrollkästchen des gewählten Begriffes an und klicken Sie auf "Ausgewählte löschen". Falls Sie alle URLs aus der Tabelle löschen wollen, klicken Sie auf "Alle löschen", um Sie alle zu entfernen.
Klicken Sie auf <Änderungen übernehmen> unten am Bildschirm, um die oben genannten Konfigurationen zu speichern.
Virtuelle DMZ
Die virtuelle DMZ wird benutzt, um Protokolle zu aktivieren, die Ports auf dem Router öffnen müssen. Der Router wird jeden unspezifizierten eingehenden Verkehr an den Host weiterleiten, der auf dieser Seite bestimmt ist.
Virtual DMZ
Um sie zu konfigurieren, geben Sie die Host IP (private IP Adresse) ein und klicken Sie auf "Änderungen übernehmen", um die Einstellung zu übernehmen.
Verwaltung
Status
Auf der Homepage des Wireless Routers zeigt die linke Navigationsleiste die Optionen, das System zu konfigurieren. Im rechten Navigationsbildschirm befindet sich die Zusammenfassung des Systemstatus, um die Konfigurationen einsehen zu können.
| SYSTEM | |
| Uptime | 0day 0h:52m:54s |
| Firmware Version | v1.0 |
| Wireless Configuration | |
| Mode | AP |
| Band | 2.4 GHz (B+G) |
| SSID | WLAN-11g-GW |
| Channel Number | 11 |
| Encryption | Disabled |
| BSSID | 00:e0.7d:c0:c7:d1 |
| Associated Clients | 0 |
| LAN Configuration | |
| IP Address | 192.168.1.1 |
| Subnet Mask | 255.255.255.0 |
| DHCP Server | Enabled |
| MAC Address | 00:e0.7d:c0:c7:d1 |
| WAN Configuration | |
| Attain IP Protocol | Static IP |
| IP Address | 10.10.10.1 |
| Subnet Mask | 255.255.0.0 |
| Default Gateway | 10.10.10.254 |
| MAC Address | 00:e0.7d:c0:c7:d3 |
- System
| Uptime | Die Zeit die das Gerät angeschaltet ist. |
| Firmware-Version | Die auf diesem Gerät benutzte Firmware-Version. |
● Wireless Konfiguration
| Modus | Der Betriebsmodus des wireless Routers. |
| Band | Das Übertragungsfrequenz des Routers. |
| SSID | Der Name des wireless Netzwerkes. |
| Kanalnummer | Der vom Wireless-LAN benutzte Kanal. Alle Geräte im gleichen Wireless-LAN sollten den gleichen Kanal benutzen. |
| Verschlüsselung | Der Sicherheitsverschlüsselungsstatus des wireless Netzwerkes. |
| BSSID | Die Basic Service Set Identity dieses Routers. (Dieser Parameter ist der gleiche wie die MAC Adresse des LAN Ports.) |
| Angeschlossene Clients | Die Anzahl der angeschlossenen Clients. |
• LAN Konfiguration
| IP Adresse | IP Adresse des Routers |
| Subnetzmaske | Subnetzmaske des Routers |
| DHCP Server | Aktivierung oder Deaktivierung des DHCP |
| MAC Adresse | MAC Adresse des LAN Ports |
- WAN Konfiguration
| IP Protokoll erhalten | Statische IP- Adresse |
| IP Adresse | IP Adresse des WAN-Ports |
| Subnetzmaske | Subnetzmaske des WAN-Ports |
| Standard Gateway | Standard Gateway des WAN-Ports |
MAC Adresse
MAC Adresse des WAN Ports
Statistik
Auf dieser Seite können Sie die Zähler der gesendeten und empfangenen Pakete des Wireless, Ethernet LAN und Ethernet WAN kontrollieren. Drücken Sie auf die Taste
"Refresh" um den neuesten Bericht zu sehen.
Statistics
Diese Seite ermöglicht dem Nutzer, sich mit dem DDNS zu verbinden. Um DDNS zu aktivieren, markieren Sie das Kontrollkästchen "DDNS aktivieren". Wählen Sie den Serviceprovider aus der Drop-Down-Liste. Geben Sie den Domänennamen, Benutzernamen und Passwort ein. Klicken Sie nach der Konfiguration auf die Taste "Änderungen übernehmen".
Dynamic DNS Setting
Zeitzonen Einstellung
Diese Seite ermöglicht dem Nutzer, die Zeit des Routers zu konfigurieren. Um sie manuell zu bestimmen, füllen Sie die Felder bei "Aktuelle Zeit" ein und klicken Sie die Taste "Änderungen übernehmen". Um die Zeit mit der Zeit eines Zeitservers zu synchronisieren, markieren Sie bitte das Kontrollkästchen "NTP Client Update aktivieren" und wählen einen NTP Server aus der Drop-Down-Liste oder geben manuell einen NTP Server ein. Klicken Sie nach der Konfiguration auf die Taste "Änderungen übernehmen".

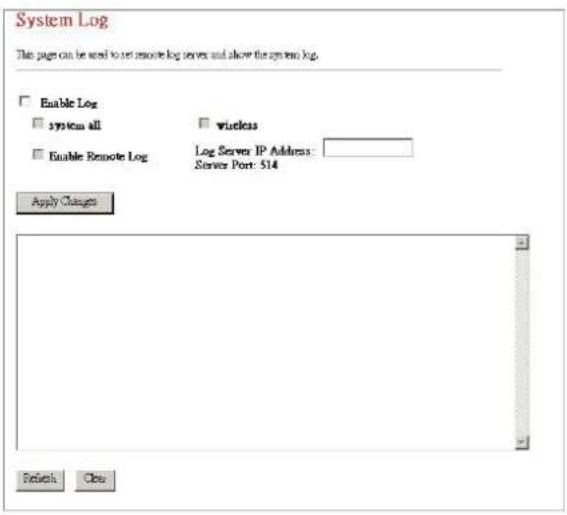

Diese System Log Seite zeigt Information über die aktuellen Aktivitäten des Routers an.
Die System Log Funktion aktivieren
- Markieren Sie das Kontrollkästchen "Log aktivieren".
- Um alle Informationen über das System zu sehen, wählen Sie das Kontrollkästchen "System alle".
Um nur die Wireless Informationen zu sehen, wählen Sie das Kontrollkästchen "Wireless".
Um die Log Information an eine bestimmte Anmerkung zu schicken, wählen Sie bitte das Kontrollkästchen "Remote Log aktivieren" und geben die IP Adresse in das Feld "Log Server IP Adresse" ein. - Klicken Sie zur Aktivierung auf die Taste "Änderungen übernehmen".
Sie könnten auch die Taste "Aktualisieren" anklicken, um die
Log Information zu aktualisieren oder die Taste "Löschen", um die Log Tabelle zu löschen.

Für das Upgrade der Firmware
SCHRI TTE
- Klicken Sie auf die Taste "Durchsuchen", um die Firmware auszuwählen, die Sie upgraden wollen.
- Klicken Sie auf Upload, um den Upgradevorgang zu starten. Bitte schließen Sie den Webbrowser nicht und warten Sie darauf, dass der Vorgang abgeschlossen wird. Wenn das Upgrade abgeschlossen ist, können Sie mit der Benutzung des Routers beginnen.
Upgrade Firmware
Einstellungen speichern und wieder laden
Um die Einstellungen in einer Datei zu speichern, klicken Sie auf die Taste "Speichern".
Um Einstellungen aus einer Datei zu laden,
- Klicken Sie "Durchsuchen...", um die Datei auszuwählen.
- Klicken Sie Upload, um den Vorgang zu starten und warten Sie dann, bis er abgeschlossen ist.
Um die Einstellungen auf die Standardeinstellungen zurück zu stellen, klicken Sie Reset, um den Vorgang zu starten. Er wird abgeschlossen sein, wenn die Status LED anfängt zu blinken.
Save/Reload Settings
Um die Administrator Account Information einzustellen, geben Sie den Benutzernamen, Neues Passwort und erneut das Passwort in das Textfeld ein. Vergessen Sie nicht auf "Übernehmen" zu drücken um die Konfiguration zu speichern.
Password Setup
Produktspezifikationen
| Standard | IEEE802.3, 10BASE-TIEEE802.3u, 100BASE-TXIEEE802.3x Full-Duplex Operation und Flow ControlIEEE802.11b Wireless LAN InfrastrukturIEEE802.11g Wireless LAN Infrastruktur |
| Schnittstelle | 1 * WAN port4 * 10/100 RJ-45 Fast Ethernet Switching PortsAntenne: 802.11b/g Wireless Reverse SMA abnehmbar |
| WAN Verbindung | Ethernet 10/100 Mbps |
| Kabelverbindungen | RJ-45 (10BASE-T): Kategorie 3,4,5 UTPRJ-45 (100BASE-TX): Kategorie 5 UTP |
| Netzwerk Datenrate | 802.11b: 1, 2, 5.5 und 11Mbps802,11g: 6, 9, 12, 18, 24, 36, 48, und 54Mbps |
| Transmissionsmodus | Auto-Negotiation(Full-Duplex, Half-Duplex) |
| LED Anzeigen | System: Power, StatusPort (WAN): ACT/LINKPort (LAN): ACT/LINKPort(Wireless): ACT |
| Sicherheit | 64/128-bit WEP,WPA(TKIP mit IEEE 802.1x), WPA2, AES |
| Empfangsempfindlichkeit | 54Mbps OFDM, 10%PER, -71dBm11Mbps CCK, 10%PER, -81dBm1Mbps BPSK, 10%PER, -92dBm |
| SpeicherÜbertragungsstärke | Flash: 2MB NOR Typ, SDRAM : 8MB16dBm~18dBm |
| Bereich | innen 35 - 100 Meter außen 100 - 300 Meter |
| Emission | FCC KLASSE B, CE, VCCI Klasse B |
| Betriebstemperatur | 0^ 40^ ( 32^ 104^ ) |
| Betriebsfeuchtigkeit | 10% - 90% |
| Spannungsversorgung | Externer Spannungsadapter, 12VDC/1A |
