BEDIENUNGSANLEITUNG PNA-E3530 TARGA

Bedienungsanleitung und Serviceinformationen

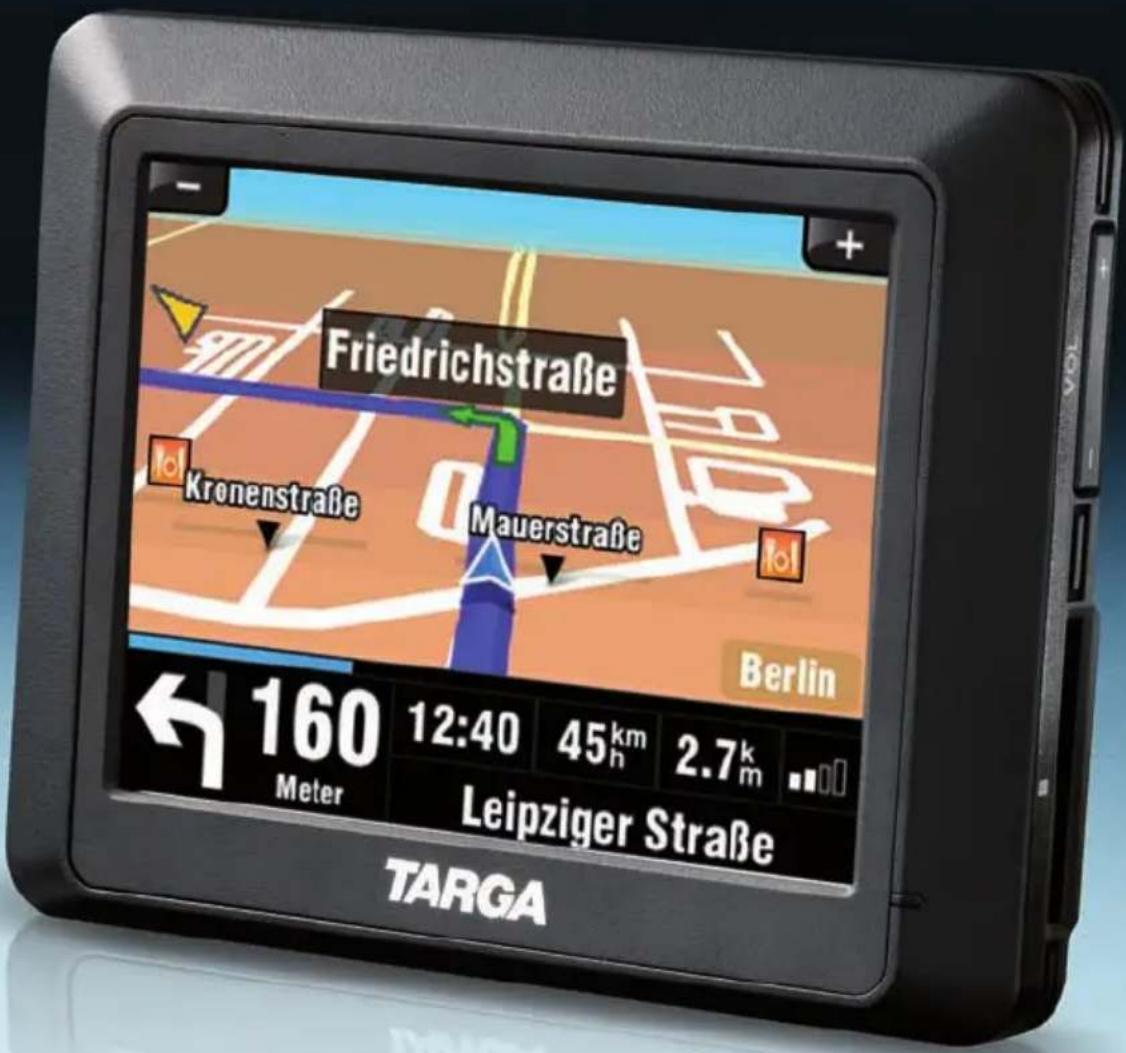

Friedrichstraße Kronenstraße Mauerstraße Berlin 160 12:40 45km 2.7km Meter Leipziger Straße TARGA

Navigationsgerät

Targa PNA-E3530

Inhalt

Wichtige Sicherheitshinweise Seite 6

Einleitung Seite 10

Navigation Seite 29

Anhang Seite 96

1 Wichtige Sicherheitshinweise......6

1.1 Betriebsumgebung 6
1.2 Stromversorgung 7
1.3 Akku 7
1.4 Kabel....7
1.5 Wartung und Pflege 8
1.6 Kinder....8
1.7 Bestimmungsgemäßer Gebrauch 8
1.8 Konformität....9
1.9 Entsorgung von Altgeräten 9

2 Einleitung....10

2.1 Lieferumfang 10
2.2 Übersicht....12
2.3 Pflege....13
2.3.1 Pflege des Displays.... 13
2.4 Allgemeine Bedienungshinweise 14
2.5 Den Akku aufladen....14
2.5.1 Im Auto aufladen 15
2.5.2 An einem Computer aufladen.... 16
2.6 Die Speicherkarte 17
2.6.1 Einsetzen der Speicherkarte 17
2.6.2 Entnehmen der Speicherkarte.... 17
2.6.3 Der Schreibschutz 18

2.7 Die KFZ-Halterung ....18

2.8 Das Gerät ein-/ausschalten....21

2.8.1 Täglicher Gebrauch 21

2.8.2 Vollständig abschalten....21

2.9 Ersteinrichtung 22

2.10 Allgemeine Bedienungshinweise....24

2.10.1 Eingaben....24

2.10.2 Kartenansicht....25

2.10.3 Die Lautstärke regeln....26

2.10.3.1 Den Ton abschalten 28

2.10.3.2 Tastentöne 28

3.1 GPS-Verbindung 29

3.1.1 SiRFInstantFixII™ 29

3.2 Das Navigations-Hauptmenü 30

3.3 Eine Route programmieren 32

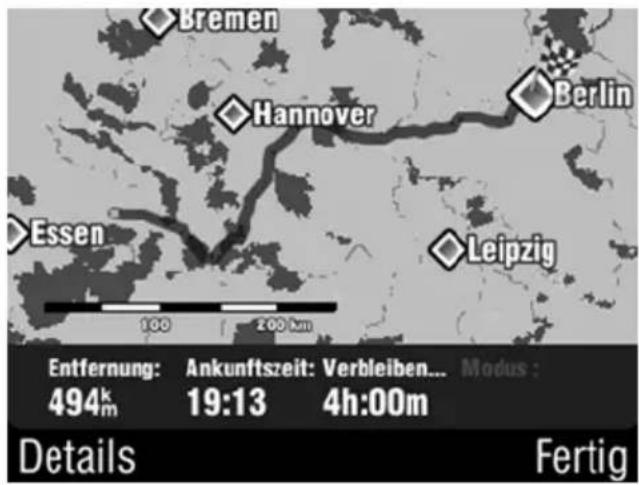

3.3.1 Schnellanleitung 32

3.3.2 Die Navigationsanzeige 35

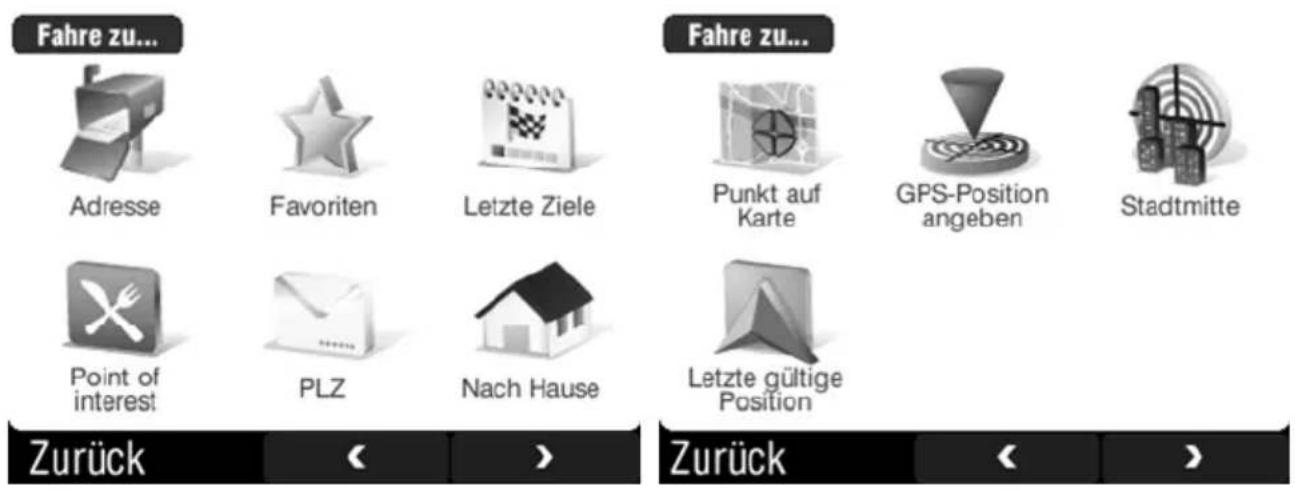

3.3.3 Andere Ziele festlegen....36

3.3.4 Dateneingabe ohne GPS-Empfang 38

3.4 Eine alternative Route planen 39

3.4.1 Routenelemente abwählen 41

3.5 Häufige Ziele 42

3.5.1 Favoriten....43

3.5.2 Heimadresse....44

3.5.2.1 Heimadresse eingeben 44

3.5.2.2 Heimadresse abrufen 45

3.5.3 Letzte Ziele 46

3.6 Kartenoptionen....48

3.6.1 Perspektive....48

3.6.2 Farbe 49

3.6.3 Beleuchtungsmodi 49

3.6.4 Position speichern 50

3.6.5 Kartenübersicht 51

3.6.5.1 Optionen der Kartenübersicht 52

3.6.5.2 Optionen der markierten Position.... 53

3.6.5.3 Bereich umfahren.... 54

3.6.6 Anzeige optimieren.... 55

3.6.6.1 Anzeige der Beschilderung 55

3.6.6.2 Anzeige drehen....56

3.6.6.3 Einrichtung für Linkshänder 57

3.6.6.4 Erweiterte Einstellungen 57

3.7 Routenoptionen....62

3.7.1 Routenplanung 62

3.7.2 Mautstraßen ausschließen 63

3.7.3 Route programmieren 64

3.7.3.1 Eine programmierte Route verändern 66

3.7.4 Route als Liste....68

3.7.5 Route in Einzelbildern 69

3.7.6 Zusammenfassung der Route 70

3.7.7 Auf Karte anzeigen.... 71

3.7.8 Löschen der Route 72

3.7.9 Präsentation 72

3.8 POI - Orte von Interesse 74

3.8.1 POI hinzufügen....75

3.8.1.1 Eine eigene POI-Kategorie erstellen....76

3.8.2 POI umbenennen 78

3.8.3 POI löschen....79

3.8.4 Kategorie löschen....81

3.8.5 POI-Anzeige bestimmen 82

3.8.6 POI-Warnung einrichten 83
3.9 Generelle Einstellungen 85
3.9.1 Karte auswählen 85
3.9.2 Regionale Einstellungen....86
3.9.3 Einstellung der Ansagestimme 87

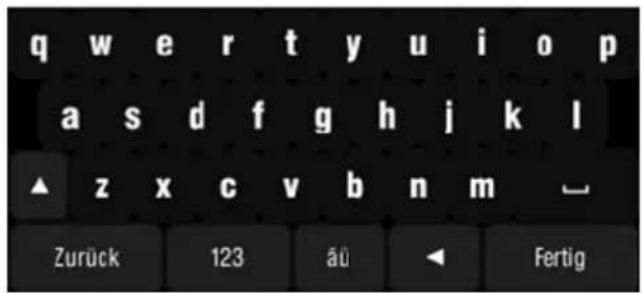

3.9.4 Einstellung der Bildschirmtastatur 88
3.10 Weitere Anwendungen 90
3.10.1 Weltzeit....91
3.10.2 Rechner....91
3.10.3 Einheitenumrechner....91
3.10.4 Länderinfo....92
3.10.5 Zustand des GPS 94
3.10.6 Display kalibrieren 95

4 Anhang 96

4.1 Mit einem Computer verbinden 96

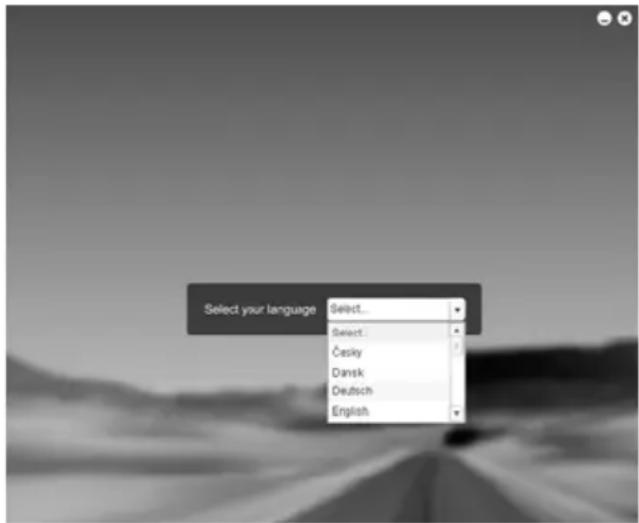

4.2 Die DVD 97
4.2.1 Kartenmaterial installieren 99
4.2.2 Ansagestimmen installieren....100
4.2.3 Support 102
4.3 Kartenmaterial....104
4.4 Index....105
4.5 Technische Daten 108
4.6 Garantiehinweise....109
4.7 Seriennummer....111

1 Wichtige Sicherheitshinweise

Vor der ersten Verwendung des Gerätes lesen Sie bitte die folgenden Anweisungen genau durch und beachten Sie alle Warnhinweise, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist. Bewahren Sie dieses Handbuch sorgfältig als zukünftige Referenz auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus.

1.1 Betriebsumgebung

Stellen Sie das Gerät auf eine feste, ebene Oberfläche und stellen Sie keine Gegenstände auf das Gerät. Das Gerät ist nicht für den Betrieb in Räumen mit hoher Temperatur oder Luftfeuchtigkeit (z.B. Badezimmer) oder übermäßigem Staubaufkommen ausgelegt. Betriebstemperatur und Betriebsluftfeuchtigkeit: 5°C bis 35°C, max. 85 % rel. Feuchte. Wenn Sie das Navigationsgerät im Fahrzeug verwenden, montieren Sie es nur in der mitgelieferten KFZ-Halterung und achten Sie auf einen festen Sitz des Gerätes in der Halterung. Bringen Sie die KFZ-Halterung, mit oder ohne Navigationsgerät, nicht in den Aktionsbereich eines Airbags in Ihrem Fahrzeug und montieren Sie die Halterung so, dass das Sichtfeld für den Fahrer nicht eingeschränkt wird.

Achten Sie darauf, dass:

• immer eine ausreichende Belüftung gewährleistet ist (stellen Sie das Gerät nicht in Regale, auf einen dicken Teppich, auf ein Bett oder dorthin, wo Belüftungsschlitze verdeckt werden, und lassen Sie mindestens 10 cm Abstand zu allen Seiten);
• keine direkten Wärmequellen (z.B. Heizungen) auf das Gerät wirken;
• kein direktes Sonnenlicht oder starkes Kunstlicht auf das Gerät trifft. Achten Sie bitte insbesondere bei der Montage im Fahrzeug darauf, dass das Gerät nicht übermäßig erhitzt;
• der Kontakt mit Spritz- und Tropfwasser und aggressiven Flüssigkeiten vermieden wird und das Gerät nicht in der Nähe von Wasser betrieben wird. Insbesondere darf das Gerät niemals untergetaucht werden (stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, z.B. Vasen oder Getränke auf oder neben das Gerät);

• das Gerät nicht in unmittelbarer Nähe von Magnetfeldern (z.B. Lautsprechern) steht;

• keine offenen Brandquellen (z.B. brennende Kerzen) auf oder neben dem Gerät stehen;

• keine Fremdkörper eindringen;
• das Gerät keinen übermäßigen Temperaturschwankungen ausgesetzt wird, da sonst Luftfeuchtigkeit kondensieren und zu elektrischen Kurzschlüssen führen kann;
• das Gerät keinen übermäßigen Erschütterungen und Vibrationen ausgesetzt wird;

1.2 Stromversorgung

Verwenden Sie ausschließlich das beiliegende KFZ-Ladekabel NYT253 oder das beiliegende USB-Anschlusskabel, um Überhitzung, Gehäuseverformung, Feuer, elektrische Schläge, Explosionen oder andere Gefahren zu vermeiden. Schließen Sie das KFZ-Ladekabel oder das USB-Anschlusskabel niemals an andere Geräte an.

1.3 Akku

Dieses Gerät arbeitet mit einem hochwertigen Lithium-Polymer-Akku. Nur zulässige Service-Zentren sollten den Akku entfernen oder auswechseln. Unter sehr ungünstigen Bedingungen können sich Kontakt-Abrissfunken bilden, die explosive oder brandgefährliche Atmosphären entzünden können. Wir raten deshalb dringend dazu, das Gerät nicht in Gefahrenbereichen, wie z.B. Tankstellen, zu benutzen und es dort auszuschalten.

1.4 Kabel

Fassen Sie alle Kabel immer am Stecker und ziehen Sie nicht am Kabel selbst. Stellen Sie weder das Gerät, Möbelstücke oder andere schweren Gegenstände auf die Kabel und achten Sie darauf, dass diese nicht geknickt werden, insbesondere am Stecker und an der Anschlussbuchse. Machen Sie niemals einen Knoten in ein Kabel, und binden Sie es nicht mit anderen Kabeln zusammen. Alle Kabel sollten so gelegt werden, dass niemand darauf tritt oder behindert wird. Verwenden Sie keine Adapterstecker oder Verlängerungskabel, die nicht den geltenden Sicherheitsnormen entsprechen, und nehmen Sie auch keine Eingriffe am Kabel vor.

1.5 Wartung und Pflege

Wartungsarbeiten sind erforderlich, wenn das Gerät beschädigt wurde, z.B. wenn das Gerätegehäuse beschädigt sind, Flüssigkeit oder Gegenstände ins Innere des Gerätes gelangt sind, es Regen oder Feuchtigkeit ausgesetzt wurde, oder, wenn es nicht einwandfrei funktioniert oder heruntergefallen ist. Falls Sie Rauchentwicklung, ungewöhnliche Geräusche oder Gerüche feststellen, schalten Sie das Gerät sofort aus und trennen Sie das entsprechende Ladekabel von der Stromquelle. In diesen Fällen darf das Gerät nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde. Lassen Sie alle Wartungsarbeiten nur von qualifiziertem Fachpersonal durchführen. Öffnen Sie niemals das Gehäuse des Gerätes. Bei geöffnetem Gehäuse besteht Lebensgefahr durch elektrischen Schlag. Reinigen Sie das Gerät nur mit einem sauberen, trockenen Tuch, niemals mit aggressiven Flüssigkeiten. Versuchen Sie nicht, das Gehäuse des Gerätes zu öffnen. Dabei würde Ihr Garantieanspruch verfallen.

1.6 Kinder

Elektrische Geräte gehören nicht in Kinderhände! Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen. Kinder können mögliche Gefahren nicht immer richtig erkennen. Kleinteile können bei Verschlucken lebensgefährlich sein. Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr.

1.7 Bestimmungsgemäßer Gebrauch

Dies ist ein Gerät der Informationselektronik. Es darf nur zu privaten, und nicht zu industriellen und kommerziellen Zwecken verwendet werden. Das vorliegende Produkt ist standardmäßig nicht für die Verwendung in medizinischen, lebensrettenden oder lebenserhaltenden Anwendungen vorgesehen. Außerdem darf das Gerät nicht in tropischen Klimaregionen genutzt werden. Es dürfen nur Anschlusskabel und externe Geräte verwendet werden, die sicherheitstechnisch und hinsichtlich elektromagnetischer Verträglichkeit und Abschirmqualität dem vorliegenden Gerät entsprechen. Dieses Gerät erfüllt alle, im Zusammenhang mit der CE-Konformität, relevanten Normen und Standards. Bei einer nicht mit dem Hersteller abgestimmten Änderung des Gerätes ist die Einhaltung dieser Normen nicht

mehr gewährleistet. Benutzen Sie nur das vom Hersteller angegebene Zubehör. Wenn Sie das Gerät nicht innerhalb der Bundesrepublik Deutschland benutzen, müssen Sie die Landesvorschriften bzw. Gesetze des Einsatzlandes beachten.

1.8 Konformität

Dieses Gerät erfüllt in vollem Umfang die grundlegenden Anforderungen und andere relevante Vorschriften der KFZ-Richtlinie 2004/104/EC und der EMV-Richtlinie 2004/108/EC.

Die unterzeichnete Konformitätserklärung finden Sie auf der Webseite www.service.targa.de unter Targa Automotive/Targa PNA-E3530/Handbücher.

1.9 Entsorgung von Altgeräten

Wenn dieses Symbol eines durchgestrichenen Abfalleimers auf einem Produkt angebracht ist, unterliegt dieses Produkt der europäischen Richtlinie 2002/96/EC. Alle Elektro- und Elektronikaltgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehene Stellen entsorgt werden. Mit der ordnungsgemäßen Entsorgung des alten Gerätes vermeiden Sie Umweltschäden und eine Gefährdung der persönlichen Gesundheit. Weitere Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der Stadtverwaltung, beim Entsorgungsamt oder in dem Geschäft, in dem Sie das Produkt erworben haben.

2 Einleitung

Vielen Dank, dass Sie sich für dieses hochwertige Produkt von Targa entschieden haben. Mit dem Navigationsgerät PNA-E3530 können Sie eine zielgenaue Navigation mit verschiedenen Merkmalen durchführen. Das Gerät speichert eingegebene Ziele und Ihre Heimadresse, in fremden Regionen können Sie nach POIs navigieren, um Orte nach bestimmten Kriterien aufzusuchen. Oder programmieren Sie schon vor Fahrtantritt eine Route zu einem Ziel, bei Bedarf auch mit mehreren Zwischenzielen.

Lesen Sie zunächst diese Einleitung, um das Navigationsgerät einsatzbereit zu machen und erfahren Sie dann ab Seite 29 mehr zu den unterschiedlichen Möglichkeiten der Navigationsanwendung.

2.1 Lieferumfang

1 Navigationsgerät PNA-E3530
2 Adapterplatte
3 KFZ-Halterung
4 KFZ-Ladekabel
5 USB-Datenkabel
6 Eingabestift
7 Bedienungsanleitung (ohne Abbildung)
8 DVD mit Software (ohne Abbildung)

2.2 Übersicht

1 Ein/Aus-Taste
2 Mini-USB-Anschluss
3 Display
4 Ladeleuchte
5 Lautstärkewippe
6 Speicherkarten-Steckplatz
7 Hauptschalter
8 Reset-Taster
9 Lautsprecher

2.3 Pflege

2.3.1 Pflege des Displays

Vermeiden Sie ein Verkratzen der Displayoberfläche, da diese leicht beschädigt werden kann. Verwenden Sie zur Bedienung des Gerätes nur den mitgelieferten Eingabestift oder einen Finger.

Reinigen Sie das Display mit einem feuchten Tuch. Benutzen Sie dazu keine aggressiven Reinigungsmittel, sondern lediglich etwas Wasser. Beachten Sie, die Feuchtigkeit restlos zu trocknen, um Tröpchen auf dem Display zu vermeiden. Diese können Rückstände bilden und Verfärbungen hervorrufen.

2.4 Allgemeine Bedienungshinweise

Beachten Sie bitte unbedingt, dass die Straßenverkehrsordnung Vorrang vor den Anweisungen des Navigationsgerätes hat. Bedienen Sie das Gerät nicht während der Fahrt.

2.5 Den Akku aufladen

Wenn der eingebaute Akku des Navigationsgerätes nur noch wenig Kapazität hat, erscheint kurz diese Einblendung in der oberen rechten Ecke des Displays:

Die Einblendung erlischt nach kurzer Zeit, wird aber wiederholt angezeigt, wenn der Akku nicht geladen wird. Laden Sie den Akku im Auto oder an einem Computer mit USB-Anschluss auf, um den Betrieb des Gerätes zu gewährleisten.

Das Gerät kann während des Ladebetriebs am KFZ-Bordnetz weiter verwendet werden, beim Ladevorgang an einem Computer ist die Bedienung des Gerätes nicht möglich.

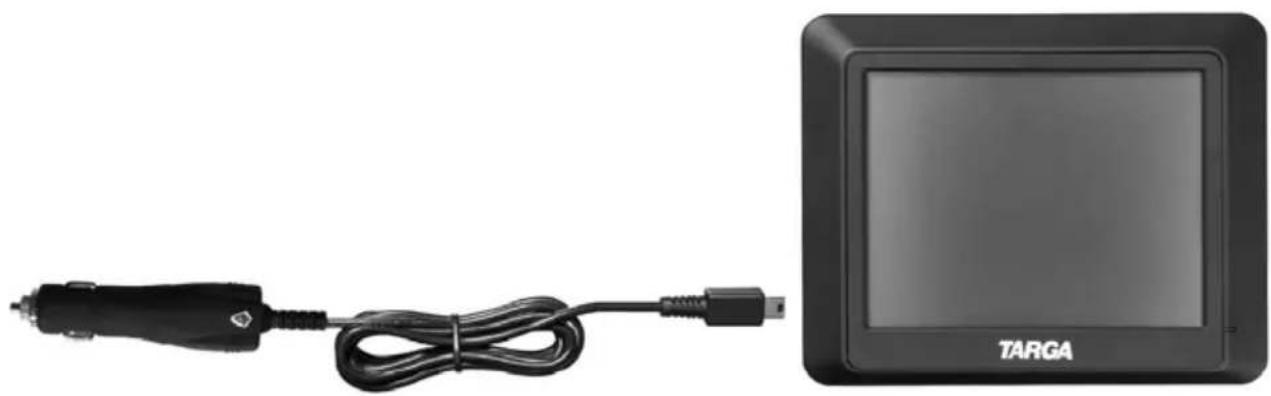

2.5.1 Im Auto aufladen

■ Stecken Sie den Mini-USB-Stecker des KFZ-Ladekabels [Seite 11, Pos.4] in die Buchse [Seite 12, Pos.2] des Navigationsgerätes.

- Stecken Sie dann das KFZ-Ladegerät in eine geeignete Bordsteck-dose Ihres Fahrzeugs.

- Der Ladezyklus beginnt automatisch, die Ladeleuchte [Seite 12, Pos.4] leuchtet dabei blau. Wenn der Ladevorgang beendet ist, erlischt die Ladeleuchte.

Sie können das KFZ-Ladegerät wahlweise an einem 12-Volt-Bordnetz oder an einem 24-Volt-Bordnetz betreiben.

Um Ihr Gerät gegen Spannungsschwankungen zu schützen, schließen Sie das KFZ-Ladekabel erst an, nachdem Sie den Motor gestartet haben.

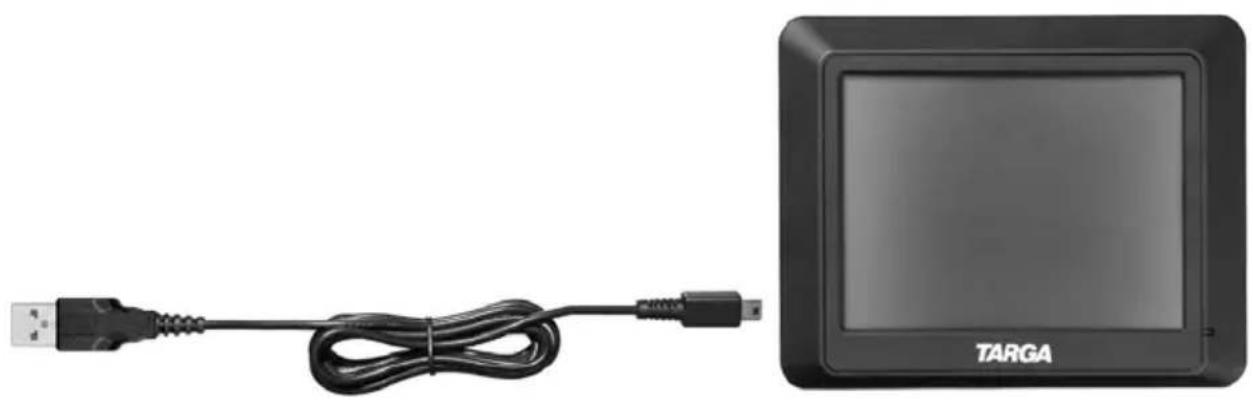

2.5.2 An einem Computer aufladen

■ Stecken Sie den Mini-USB-Stecker des USB-Datenkabels [Seite 11, Pos.5] in die Buchse [Seite 12, Pos.2] des Navigationsgerätes.
- Stecken Sie dann den USB-Stecker des Datenkabels in eine USB-Buchse eines Computers. Falls das Navigationsgerät im Standby-Betrieb ist, schaltet es sich automatisch ein.
- Der Ladezyklus beginnt automatisch, die Ladeleuchte [Seite 12, Pos.4] leuchtet dabei blau. Gleichzeitig stellt der Computer eine Verbindung zum eingebauten Speicher her (siehe Seite 96).

2.6 Die Speicherkarte

Das Navigationsgerät kann Speicherkarten vom Format SD lesen. Wenn eine Speicherkarte eingelegt wurde, erkennt das Navigationsgerät dies automatisch.

Achten Sie darauf, dass die Kontakte der Speicherkarte nicht verschmutzen und kein Druck auf die Karte ausgeübt wird.

2.6.1 Einsetzen der Speicherkarte

Schieben Sie eine geeignete Speicherkarte, mit der Kontaktseite voraus, in den Speicherkarten-Steckplatz [Seite 12, Pos.6] des Navigationsgerätes. Die Kontaktseite der Karte muss dabei nach hinten weisen. Drücken Sie die Karte vorsichtig ein, bis diese spürbar einrastet.

2.6.2 Entnehmen der Speicherkarte

Drücken Sie leicht auf die eingesetzte Speicherkarte, um den Auswurfmechanismus auszulösen. Die Karte wird ein kleines Stück herausgeschoben, sodass Sie diese greifen und herausziehen können.

Speichern Sie alle vorgenommenen Änderungen und schalten das Gerät ab, indem Sie kurz auf die Ein/Aus-Taste [Seite 12, Pos.1]. drücken, bevor Sie die Speicherkarte entnehmen. Anderenfalls können Daten verloren gehen.

2.6.3 Der Schreibschutz

Eine SD-Speicherkarte ist mit einem Schreibschutzschalter versehen, den Sie aktivieren und deaktivieren können.

Bei aktivem Schreibschutz lassen sich Daten auf der Speicherkarte nicht mehr löschen, verschieben oder umbenennen. Sie können dann nur noch gelesen werden.

Schreibschutz
deaktiviert

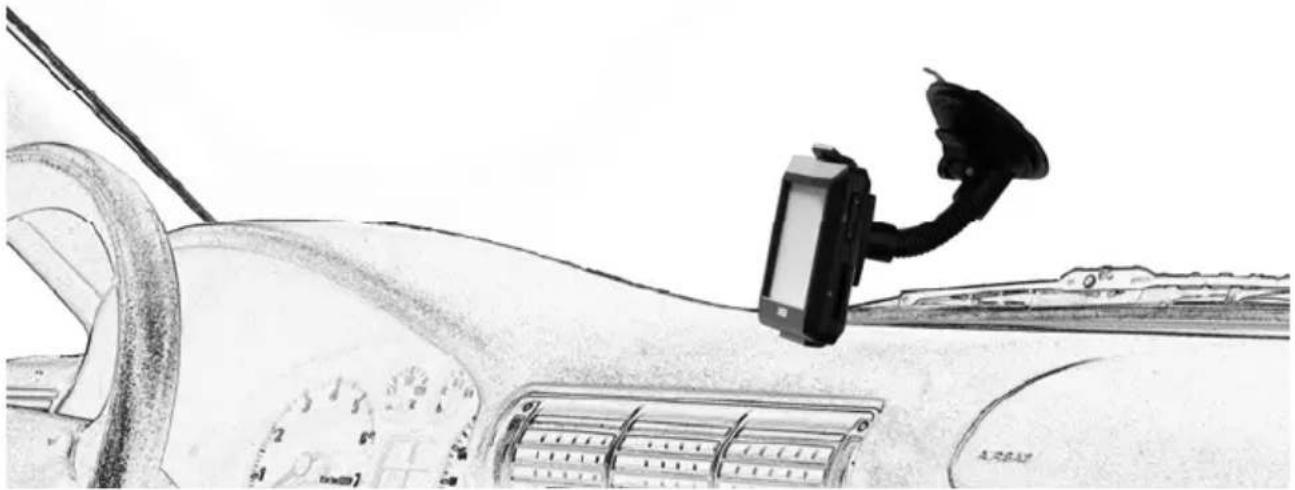

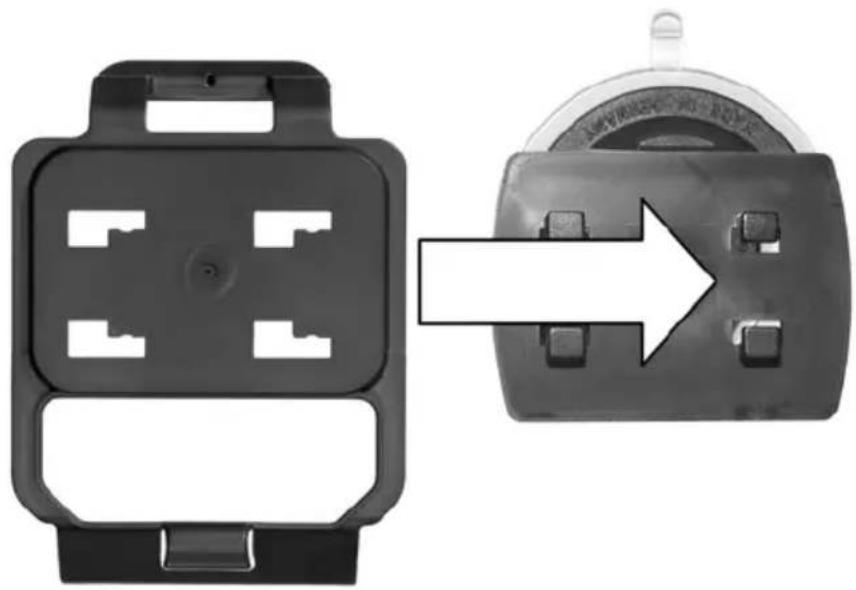

2.7 Die KFZ-Halterung

Um das Navigationsgerät auf der KFZ-Halterung anbringen zu können, befestigen Sie zunächst die mitgelieferte Adapterplatte [Seite 11, Pos.2] auf der Halterung.

Drücken Sie dann den Saugnapf der KFZ-Halterung gegen die Fensterscheibe und fixieren Sie die Halterung, indem Sie den Hebel umklappen.

Für den Empfang der GPS-Signale muss das Navigationsgerät an geeigneter Stelle mit freier Sicht zum Himmel angebracht werden. Wählen Sie eine geeignete Stelle an der Frontscheibe Ihres Fahrzeugs.

Bringen Sie die KFZ-Halterung, mit oder ohne Navigationsgerät, nicht in den Aktionsbereich eines Airbags in Ihrem Fahrzeug und montieren Sie die Halterung so, dass das Sichtfeld für den Fahrer nicht eingeschränkt wird.

Wenn die KFZ-Halterung fest montiert ist, können Sie das Navigationsgerät in die Adapterplatte einlegen. Die Rastnasen der Adapterplatte müssen dabei in die Aussparungen des Navigationsgerätes greifen (siehe Abbildung, Pfeil 1). Um die Position des Navigationsgerätes auszurichten, bewegen Sie den flexiblen Schwanenhals der Halterung in eine geeignete Stellung.

Lösen Sie das Navigationsgerät aus der Halterung, indem Sie auf die Lasche an der Oberseite der Adapterplatte drücken und das Gerät entnehmen.

Um die KFZ-Halterung von der Scheibe zu lösen, legen Sie den Hebel der Halterung erneut um und ziehen dann an der Lasche an der Unterseite des Saugnapfes (siehe Abbildung, Pfeil 2).

1 2 VOL

2.8 Das Gerät ein-/ausschalten

Um das Gerät das erste Mal in Betrieb zu nehmen, schieben Sie den Hauptschalter [Seite 12, Pos.7] des Gerätes in Stellung ON.

Im Auslieferungszustand ist der eingebaute Akku des Navigationsgerätes nicht vollständig geladen. Laden Sie den Akku bitte vollständig auf. Das Gerät lädt auch in ausgeschaltetem Zustand den Akku.

2.8.1 Täglicher Gebrauch

Wenn Sie das Gerät ausschalten möchten, drücken Sie kurz die Ein/Aus-Taste [Seite 12, Pos.1]. Das Navigationsgerät schaltet dann in den Stand-By-Betrieb. Alle eingegebenen Daten und veränderbare Grundeinstellungen werden dabei gespeichert.

Beim nächsten Einschalten drücken Sie wiederum die Ein/Aus-Taste. Das Gerät schaltet dann mit der zuletzt benutzten Anwendung ein.

Im Stand-By-Betrieb verbraucht das Gerät weiterhin Strom und kann dadurch über einen längeren Zeitraum den Akku entladen.

2.8.2 Vollständig abschalten

Wenn Sie das Gerät vollständig abschalten möchten, schieben Sie den Hauptschalter [Seite 12, Pos.7] des Gerätes in Stellung OFF. Dabei werden Änderungen nicht gespeichert.

Um sicherzustellen, dass aktuelle Eingaben gespeichert werden, empfiehlt es sich, das Gerät vorher mit der Ein/Aus-Taste abzuschalten.

2.9 Ersteinrichtung

Bevor Sie das Gerät das erste Mal in Betrieb nehmen, laden Sie bitte den eingebauten Akku vollständig auf. Das Gerät lädt auch in ausgeschaltetem Zustand den Akku.

■ Schieben Sie den Hauptschalter [Seite 12, Pos.7] des Gerätes mit Hilfe des Eingabestiftes in Stellung ON.

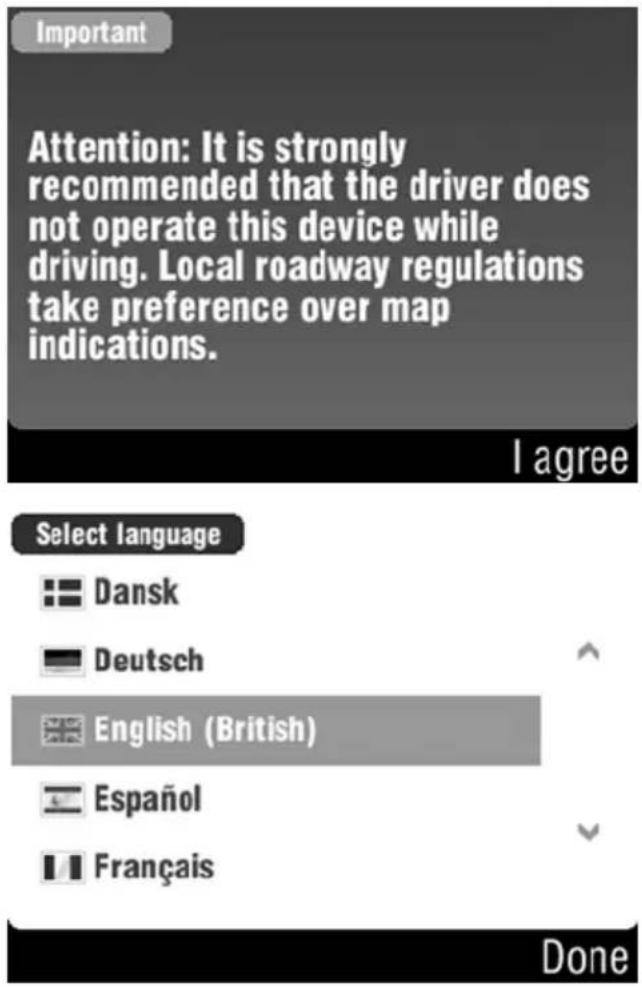

Lesen Sie die Hinweise zur Bedienung und tippen Sie zum Fortfahren auf die Schaltfläche I agree (Zustimmen).

Diese Meldung ist bei der Ersteinrichtung in englischer Sprache. Im nächsten Schritt können Sie eine andere Anzeigesprache auswählen.

Wählen Sie eine Anzeigesprache aus, indem Sie auf den entsprechenden Eintrag tippen.

Sie können mit den Schaltflächen und die Anzeigeseiten wechseln.

Wählen Sie eine Ansagestimme, indem Sie auf den entsprechenden Eintrag tippen.

Sie können mit den Schaltflächen und die Anzeigeseiten wechseln.

Bestätigen Sie Ihre Auswahl durch Tippen auf die Schaltfläche Auswahl.

Wählen Sie dann Ihre Zeitzone, indem Sie auf den entsprechenden Eintrag tippen.

Sie können mit den Schaltflächen und die Anzeigeseiten wechseln.

Bestätigen Sie Ihre Auswahl durch Tippen auf die Schaltfläche Weiter.

Stimmwahl

German (Doris)

Greek (Woman)

Hungarian (Kata)

Italian (Danielle)

Polski (Magda)

Auswahl

Wählen Sie Ihre Zeitzone

+ 1:00 Belgrad, Bratislava, Budapest, Ljubljana, Prag

+ 1:00 Sarajevo, Skopje, Warschau, Zagreb

+ 1:00 Brüssel, Kopenhagen, Madrid, Paris

+ 1:00 West-Zentralafrika

+ 1:00 Amsterdam, Berlin, Bem, Ron, Stockholm, Wien

Weiter

Das Gerät ist im Auslieferungszustand bereits mit Kartenmaterial versehen. Bei der ersten Inbetriebnahme benötigt das Navigationsgerät eine kurze Zeit für die Initialisierung. Sobald der Vorgang abgeschlossen ist, wird auf dem Display die Karte mit der aktuellen Position angezeigt.

Sollte kein GPS-Empfang möglich sein (wenn Sie das Gerät z.B. in geschlossenen Räumen eingeschaltet haben), kann keine Position angezeigt werden.

Lesen Sie auf den nächsten Seiten zunächst weitere Hinweise zur GPS-Technik und zur allgemeinen Bedienung der Navigationsanwendung. Eine Schnellanleitung zur Programmierung Ihrer ersten Route finden Sie auf Seite 32.

2.10 Allgemeine Bedienungshinweise

Bedienen Sie das Gerät nicht während der Fahrt. Planen Sie vor Fahrtbeginn die Route. Wenn Sie eine neue Route eingeben möchten, unterbrechen Sie die Fahrt.

2.10.1 Eingaben

Um die Navigation zu steuern, tippen Sie nur auf die entsprechenden Symbole. Wenn Symbole blass dargestellt werden, sind diese zurzeit nicht verfügbar. Es können nur Funktionen ausgewählt werden, die im Zusammenhang mit der jeweiligen Aktion stehen.

Zum Teil werden beschriftete Schalter eingeblendet, mit denen Sie eine Aktion bestätigen oder zurücksetzen können (z.B. „Zurück“ oder „Fertig“). Tippen Sie dazu einfach auf den entsprechenden Schalter.

Während der Navigation können Sie jederzeit auf das Display tippen, um das Navigations-Hauptmenü anzeigen zu lassen. Eine aktive Navigation läuft dabei im Hintergrund weiter.

Die weitere Bedienung der Navigationseinstellungen erfolgt über wenige Symbole:

Diese Schalter werden eingeblendet, wenn das angezeigte Menü mehr als eine Displayanzeige hat. Tippen Sie mehrfach auf die Schalter Links oder Rechts, um zwischen den Displayanzeigen zu wechseln.

Diese Schalter werden eingeblendet, wenn auf dem Display eine Liste dargestellt wird, die über die Anzeige hinaus geht. Tippen Sie mehrfach auf die Schalter Oben oder Unten, um die Liste nach oben oder unten zu bewegen.

	Mit diesem Verschiebebalken können Sie eine Einstellung zwischen Minimal- und Maximalwerten wählen. Tippen Sie dazu auf die Markierung und schieben diese mit gehaltenem Eingabestift auf die gewünschte Position.
	Mit Kontrollkästchen können Sie zusätzliche Angaben ein- oder abschalten. Tippen Sie auf das Kontrollkästchen, um einen Haken zu setzen oder diesen wieder zu entfernen. Mehrere oder alle Auswahlmöglichkeiten können kombiniert werden.
	Mit Optionsfeldern wählen Sie eine von mehreren Angaben aus, indem Sie auf das entsprechende Optionsfeld tippen. Eine Angabe ist erforderlich. Bei einer neuen Wahl wird die vorherige Auswahl automatisch entfernt.

2.10.2 Kartenansicht

Bei der Kartenübersicht (siehe Seite 51)

Während der Ziel- oder Umkreissuche können Sie den Kartenausschnitt bewegen, indem Sie den Eingabestift oder Ihren Finger an einer beliebigen Position aufsetzen und dann in die gewünschte Richtung bewegen. Der Kartenausschnitt folgt der Bewegung. Wenn Sie den Kartenausschnitt vergrößern oder verkleinern möchten, bewegen Sie den Verschiebebalken an der rechten Seite auf- bzw. abwärts.

Bei der Navigationsanzeige (siehe Seite 35)

Während der Navigationsanzeige können Sie mit Hilfe der Schaltfläche - in der oberen linken Ecke den Kartenausschnitt vergrößern. Mit der Schaltfläche + in der rechten oberen Ecke können Sie den Kartenausschnitt verkleinern. Sie können die jeweilige Schaltfläche festhalten, um das Ein- und Auszoomen zu beschleunigen. Wenn Sie auf die Karte tippen, öffnen Sie das Navigations-Hauptmenü. Eine Navigation läuft dabei im Hintergrund weiter, auch Ansagen werden weiterhin ausgegeben.

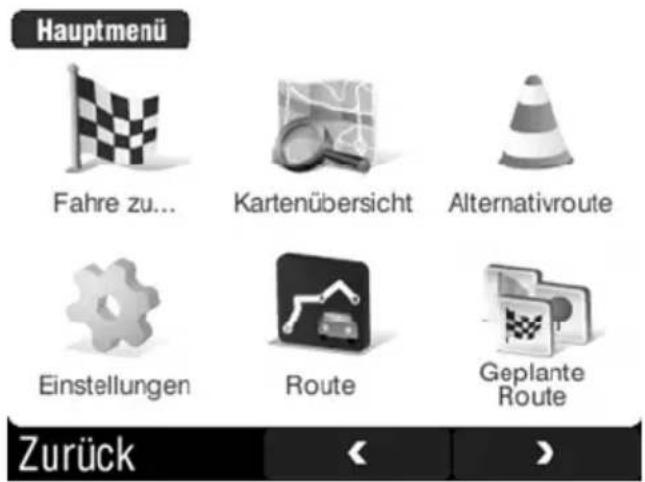

2.10.3 Die Lautstärke regeln

Um die Lautstärke zu regeln, verwenden Sie die Wippentaste (Seite 12, Pos.5). Außerdem haben Sie die Möglichkeit, die Lautstärke für eine höhere Fahrgeschwindigkeit getrennt einzustellen. Tippen Sie dazu auf das Display, um das Navigations-Hauptmenü aufzurufen.

Tippen Sie auf Einstellungen.

Tippen Sie auf Einstellung Lautstärke.

Hauptmenü Fahre zu... Kartenübersicht Alternativroute Einstellungen Route Geplante Route Zurück

Einstellungen Vogelperspektive Nachtfarben... Ton aus Einstellung Lautstärke GPS Einträge Erweiterte Einstellungen Zurück

Wählen Sie mit dem oberen Regler die Standardlautstärke und mit dem unteren Regler die Lautstärke für höhere Geschwindigkeit.

Lautstärke Standardlautstärke wählen Lautstärke bei höherer Geschwindigkeit Optionen Fertig

An dieser Stelle können Sie bestimmen, ab welcher Geschwindigkeit die erhöhte Lautstärke angewendet werden soll.

Tippen Sie dazu auf die Schaltfläche Optionen.

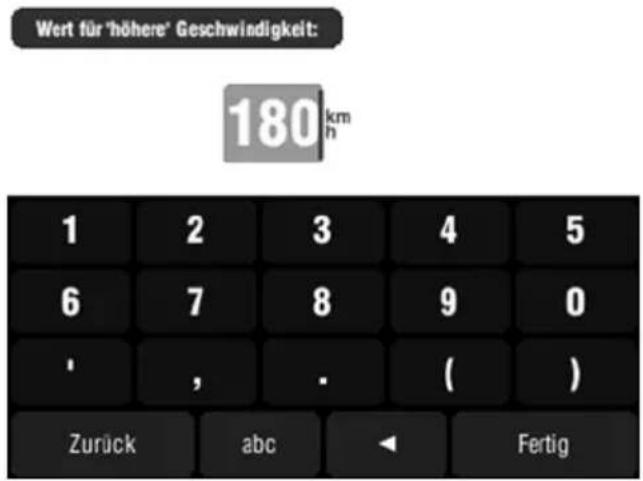

Geben Sie über die eingeblendete Zifferntastatur einen Geschwindigkeitswert ein und bestätigen Sie die Angabe mit der Schaltfläche Fertig.

Mit der Schaltfläche ◀ können Sie eine Fehleingabe korrigieren.

Wert für 'höhere' Geschwindigkeit: 180 km/h 1 2 3 4 5 6 7 8 9 0 , , . ( ) Zurück abc ◀ Fertig

Wenn Sie beispielsweise 100 km/h angeben, wird die Gerätelaufstärke ab einer Fahrgeschwindigkeit von mehr als 100 km/h auf den eingestellten Wert der höheren Geschwindigkeit erhöht.

2.10.3.1 Den Ton abschalten

Neben der Regelung der Lautstärke haben Sie die Möglichkeit, den Ton vollständig abzuschalten. Dies betrifft alle Ansagen und Warntöne der Navigationsanwendung.

• Tippen Sie auf das Display, um das Navigations-Hauptmenü aufzurufen.
• Tippen Sie auf Einstellungen.
• Tippen Sie auf ☒ Ton aus.

Der Ton ist vollständig abgeschaltet, bis Sie ihn auf gleichem Wege wieder einschalten:

• Tippen Sie auf das Display, um das Navigations-Hauptmenü aufzurufen.
• Tippen Sie auf Einstellungen.
• Tippen Sie auf Ton an.

2.10.3.2 Tastentöne

Sie können auch lediglich die Tastentöne abschalten. Ansagen und Warntöne werden dann weiterhin ausgegeben.

• Tippen Sie auf das Display, um das Navigations-Hauptmenü aufzurufen.
• Tippen Sie auf Einstellungen.
• Tippen Sie dreimal auf die Schaltfläche >, um die vierte Anzeigeseite des Hauptmenüs zu erreichen.
• Tippen Sie auf Tastentöne aus.

Die Tastentöne sind abgeschaltet, bis Sie diese auf gleichem Wege mit dem Symbol 📄 Tastentöne an wieder einschalten.

3 Navigation

3.1 GPS-Verbindung

Dieses Navigationsgerät arbeitet mit GPS-Technik. Dazu empfängt es Signale von mehreren GPS-Satelliten, deren Informationen dazu dienen, den Standort auf einer digitalen Karte zu bestimmen.

Das Navigationsgerät zeigt Ihnen detaillierte Informationen über die Empfangseigenschaften und die aktuelle Position (siehe Seite 94).

Für eine GPS-Ortung ist eine freie Sicht zum Himmel erforderlich. Daher funktioniert die Navigation nicht in geschlossenen Räumen und Tunneln. Auch in stark bewaldeter Umgebung kann es zu Einschränkungen kommen.

3.1.1 SiRFInstantFixII ^TM

Durch diese neuartige Methode können Sie das Navigationsgerät ohne Wartezeit einsetzen.

Für eine exakte Ortsbestimmung ist der Empfang von mindestens vier GPS-Satelliten erforderlich. Die Satelliten befinden sich jedoch auf einer MEO-Bahn, deren Position ständig wechselt. Um die Satelliten lokalisieren zu können, muss das Navigationsgerät eine Standorttabelle führen. In herkömmlichen Geräten wird diese Tabelle nach jedem Einschalten vom ersten gefundenen Satelliten geladen, und kann dadurch den Einsatz des Gerätes um mehrere Minuten verzögern.

Mit Hilfe der neuen Technologie SiRFInstantFixII™ ist das Navigationsgerät in der Lage, die aktuelle Position aus den letzten verfügbaren Daten zu ermitteln. Die Standorttabelle muss daher nur einmalig bei der Ersteinrichtung geladen werden.

SiRFInstantFixII™ ist auf die zuletzt gespeicherten Daten angewiesen. Achten Sie daher darauf, den Akku in der Zwischenzeit nicht vollständig entladen zu lassen. Anderenfalls muss die Standorttabelle erneut vom Satelliten empfangen werden.

3.2 Das Navigations-Hauptmenü

Das Navigations-Hauptmenü ist Ihr zentraler Zugang zu allen Funktionen des Navigationssystems. Es besteht aus zwei Displayanzeigen, zwischen denen Sie mit den Schaltern oder wechseln können.

Während der Navigation können Sie das Navigations-Hauptmenü aufrufen, indem Sie auf das Display tippen. Die aktuelle Navigation wird dabei nicht unterbrochen.

Hauptmenü Fahre zu... Kartenübersicht Alternativroute Einstellungen Route Geplante Route Zurück Hauptmenü POI modifizieren Zustand des GPS Speichern der Position Extras Suspend Zurück

Folgende Optionen stehen Ihnen hier zur Verfügung:

Fahre zu...
Über diese Schaltfläche können Sie eine Navigation einleiten. Dabei stehen mehrere Möglichkeiten zur Verfügung.

Kartenübersicht
Zeigt die aktive Karte mit der aktuellen Position an. Über diese Funktion können Sie Adressen oder POIs (Point of Interest) anzeigen lassen.

Alternativroute
Hier können Sie eine programmierte Route verändern, z.B. um ein Hindernis zu umfahren oder um ein Zwischenziel einzugeben.

Einstellungen

Das Einstellungsmenü bietet Ihnen umfangreiche Möglichkeiten, das Gerät an Ihren persönlichen Bedarf anzupassen.

	Für eine festgelegte Route können Sie hier alle weiteren Informationen abrufen.
Route
	Hier können Sie Routen vorprogrammieren und abspeichern. Bei Bedarf können Sie Zwischenziele eingeben und diese dann der Reihe nach anfahren
Geplante Route
	Dies ist der Zugang zum POI-Menü (POI - Point of Interest, Orte von Interesse). Sie können eigene POIs festlegen, vorhandene POIs ändern oder löschen und bestimmen, welche POIs angezeigt werden sollen.
POI modifizieren
	Über diese Schaltfläche können Sie die ermittelten Standortkoordinaten ablesen und weitere Informationen über die Empfangssituation einsehen.
GPS Status
	Speichert die aktuelle Position und fügt Sie dem Verlauf der letzten Ziele zu, um diese zu einem späteren Zeitpunkt leichter wieder auffinden zu können.
Speichern der Position
	Dieses Menü bietet Ihnen weitere Anwendungen wie eine Weltzeitanzeige, einen Rechner und einen Einheitenumrechner. Außerdem können Sie Länderinformationen abrufen (z.B. zulässige Höchstgeschwindigkeiten).
Extras
	Mit dieser Funktion speichert das Gerät alle aktuellen Einstellungen und Angaben und schaltet dann in den Standby-Betrieb.
Suspend

3.3 Eine Route programmieren

3.3.1 Schnellanleitung

Tippen Sie auf das Display, um das Navigations-Hauptmenü aufzurufen. Während der nächsten Eingaben können Sie jederzeit über die Schaltfläche Zurück zur vorherigen Anzeige wechseln.

Tippen Sie auf Fahre zu....

Hauptmenü Fahre zu... Kartenübersicht Alternativroute Einstellungen Route Geplante Route Zurück

Tippen Sie auf Adresse.

Fahre zu... Adresse Favoriten Letzte Ziele Point of interest PLZ Nach Hause Zurück

- Wählen Sie das Land aus, in dem Sie die Stadt suchen möchten, indem Sie darauf tippen. Bei Bedarf können Sie mit den Schaltflächen und die Anzeigeseiten wechseln.

Wenn nur eine Landeskarte installiert ist, erscheint die Abfrage nach dem Einsatzland nicht.

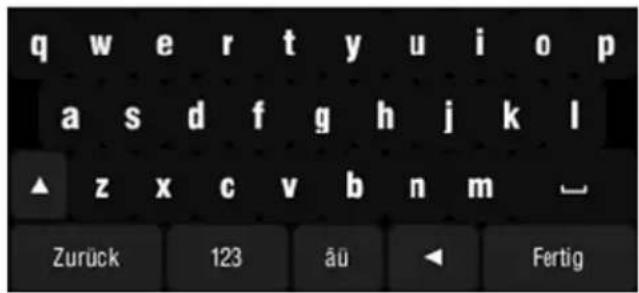

Geben Sie über die eingeblendete Bildschirmtastatur den Namen der Stadt ein.

Bedingt durch die Größe der zugrundeliegenden Datenbank kann die Anzeige leicht verzögert reagieren.

Stadt: BERL Berlage Berlagenhoek A S D F G H J K L Z X C V B N M Zurück 123 äü

Durch die intelligente Suchfunktion werden während der Eingabe alle Buchstaben entfernt, die zu keinem Ergebnis führen würden.
Wenn Sie ein Sonderzeichen eingeben möchten, tippen Sie auf die Schaltfläche äü. Um zur vorherigen Zeicheneingabe zurückzuschalten tippen Sie auf die Schaltfläche abc.
Wenn Sie ein eingegebenes Zeichen löschen möchten, tippen Sie auf die Schaltfläche ◀.
Sobald der Name der gewünschten Stadt in der Liste erscheint, tippen Sie darauf. Sie müssen den Namen nicht vollständig eingeben.
Lesen Sie auf Seite 88, wie Sie die Bildschirmtastatur einrichten können.

Geben Sie über die Bildschirmtastatur die Straße ein. Gehen Sie dazu vor, wie bei der Eingabe der Stadt.

Straße: Berlin Berlin Lindenhof Lindenhof Q W E R T Y U I O P A S D F G H J K L Z X C V B N M Zurück ( 123 äü

Geben Sie die Hausnummer ein, falls bekannt und tippen Sie dann auf Fertig.

Nummer: Irgendwelche Alte Jakobstraße 1 2 3 4 5 6 7 8 9 0 Zurück Fertig

Falls keine Hausnummer bekannt ist, haben Sie zwei Möglichkeiten, das Ziel anzugeben:

Tippen Sie auf die Schaltfläche Irgendwelche, um die Mitte der Straße als Ziel zu programmieren.

Oder

Wählen Sie aus der Liste der Querstraßen einen Straßennamen aus, indem Sie darauf tippen. Es wird dann die entsprechende Kreuzung als Ziel verwendet.

Die Route wird berechnet und auf der Karte angezeigt.

Tippen Sie auf Fertig, um die Navigationsanzeige zu starten.

Bremen Hannover Berlin Essen Leipzig 100 200 km Entfernung: Ankunftszeit: Verbleiben... Modus : 494k 19:13 4h:00m Details Fertig

In der Übersicht wird die Route als blaue Linie dargestellt. Außerdem können Sie diese weiteren Informationen ablesen:

■ Entfernung bis zum Ziel
■ Voraussichtliche Ankunftszeit
■ Verbleibende Fahrtzeit

Lesen Sie auf Seite 41, wie Sie die berechnete Route über den Schalter Details verändern können. Darüber hinaus können Sie jederzeit, auch während der Navigation, die Route verändern (Seite 39).

3.3.2 Die Navigationsanzeige

Die Kartenansicht sieht während der Navigation folgendermaßen aus:

Auszoomen Einzoomen Pinneberg-Mitte Pinneberg Quellental ngerstraße Oha Position Thesdorf Rellingen Fortschrittsanzeige Richtung zum Ziel Pinneberg Nächstes Manöver und Entfernung zum nächsten Manöver Status für GPS- Empfang 3.8 15:40 93km 6.4km Voraussichtliche Ankunftszeit Aktuelle Geschwindigkeit Positions- angabe Entfernung bis zum Ziel

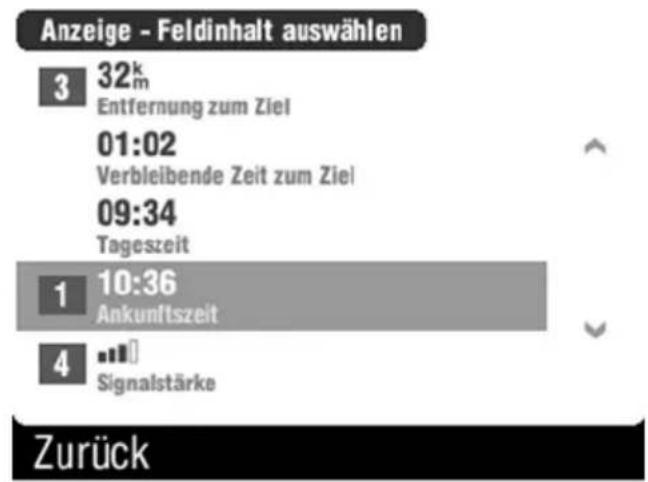

Die Angaben am unteren Rand des Displays lassen sich frei kombinieren. Lesen Sie dazu mehr ab Seite 57.

3.3.3

Andere

Ziele

festlegen

Neben der Eingabe einer Adresse haben Sie noch weitere Möglichkeiten, ein Ziel zu bestimmen. Das Menü Fahre zu... besteht aus zwei Displayanzeigen, zwischen denen Sie mit den Schaltern < oder wechseln können.

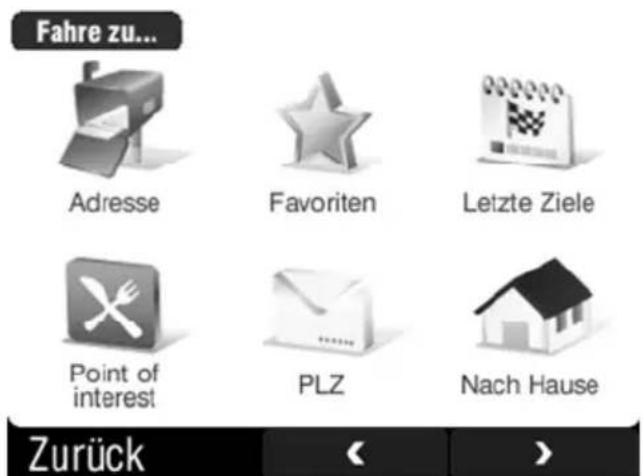

Fahre zu... Adresse Favoriten Letzte Ziele Point of interest PLZ Nach Hause Zurück Fahre zu... Punkt auf Karte GPS-Position angeben Stadtmitte Letzte gültige Position Zurück

Folgende Optionen stehen Ihnen hier zur Verfügung:

	Geben Sie hier das Ziel anhand einer Postanschrift ein. (Beschreibung auf Seite 32)
Adresse
	Wählen Sie aus Ihrer eigenen Favoritenliste ein Ziel. (Lesen Sie auf Seite 43, wie Sie Favoriten anlegen können)
Favoriten
	Das Navigationsgerät speichert automatisch eine Verlaufsliste der letzten Ziele. Aus dieser Liste können Sie ein Ziel erneut auswählen. (Beschreibung auf Seite 46)
Letzte Ziele
	Point of interest (Orte von Interesse)Hier können Sie ein Ziel anhand bestimmter Kriterien (Restaurants, Einkaufsmöglichkeiten, Sehenswürdigkeiten u.a.) auswählen. Ein Untermenü stellt zur Wahl, ob Sie einen POI
Point of interest
	an der aktuellen Position wählen möchten,an einer einzugebenden Adresse,in der Nähe des Zielortes, oderinnerhalb einer bestimmten Stadt suchen möchten.(Lesen Sie mehr zu POIs ab Seite 74)
PLZ	Über diese Schaltfläche können Sie das Ziel anhand einer Postleitzahl anstelle des Ortes eingeben. Die weitere Bedienung entspricht der Vorgehensweise wie ab Seite 32.
Nach Hause	Speichert Ihre Heimadresse als Ziel.(Lesen Sie mehr ab Seite 44 zur Funktion Heimadresse)
Punkt auf Karte	Blendet die Karte ein, auf der Sie an beliebiger Position eine Zielmarkierung setzen können(siehe auch Kartenübersicht, ab Seite 51)
GPS-Position angeben	Hier können Sie West-Ost- und Nord-Süd-Koordinaten in Grad, Minuten und Sekunden für die Zielprogrammierung eingeben.
Stadtmitte	Hier können Sie ohne weitere Angaben einen Ort über die Bildschirmtastatur eingeben, das Navigationsgerät führt Sie dann in die Stadtmitte. Gegebenenfalls werden Sie in einem weiteren Dialog aufgefordert, einen Stadtteil auszuwählen.
Letzte gültige Position	Programmiert das Ziel auf die letzte gültige GPS-Position.

3.3.4 Dateneingabe ohne GPS-Empfang

Wenn während der Eingabe kein GPS-Empfang möglich ist (z.B. bei Programmierung im Haus), kann das Navigationsgerät die Route nicht berechnen. Es erscheint dann eine Abfrage mit folgenden Optionen:

Warten auf GPS Empfang

Die Routenberechnung wird automatisch ausgeführt, sobald der GPS-Empfang verfügbar ist.

Letzte bekannte Position

Als Startposition wird der zuletzt bekannte Standort angenommen. Diese Auswahl empfiehlt sich, wenn Sie das Gerät im ausgeschalteten Zustand nicht weit von der zuletzt bekannten Position entfernt haben.

Auswahl auf Karte

Wählen Sie diese Option und tippen Sie dann an der Position des Startpunkts auf die angezeigte Karte. Bei Bedarf können Sie die Karte mit gehaltenem Eingabestift bewegen und mit Hilfe des Zoomreglers an der rechten Seite vergrößern oder verkleinern (siehe auch Seite 51 - Kartenübersicht).

3.4 Eine alternative Route planen

Wenn Sie eine andere oder veränderte Route bestimmen möchten, können Sie dies über die Funktion Alternativroute einleiten.

Alternative Routen sind erforderlich,

• wenn eine Straße gesperrt oder anderweitig nicht passierbar ist,
• wenn Sie ein weiteres Zwischenziel einfügen möchten, oder
• wenn Sie Autobahnen, Mautstraßen, Fährverbindungen oder unbefestigte Straßen umfahren möchten.

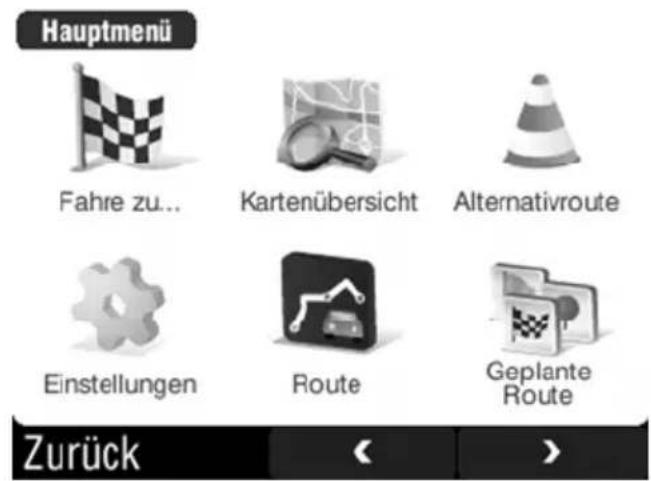

Tippen Sie auf das Display, um das Navigations-Hauptmenü aufzurufen.

Tippen Sie auf Alternativroute.

Hauptmenü Fahre zu... Kartenübersicht Alternativroute Einstellungen Route Geplante Route Zurück

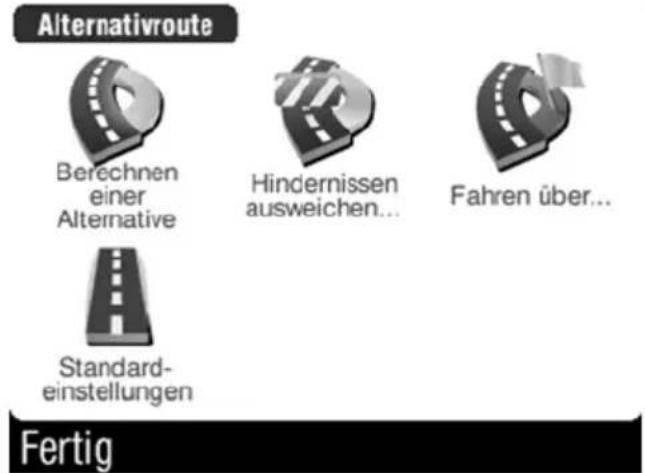

Wählen Sie aus diesen Optionen eine Alternative.

Alternativroute Berechnen einer Alternative Hindernissen ausweichen... Fahren über... Standard- einstellungen Fertig

Berechnen einer Alternative	Bestimmt eine andere Route als die aktuelle und zeigt diese auf der Karte an. Diesen Vorgang können Sie bei Bedarf mehrfach ausführen.
Hindernissen ausweichen	Tippen Sie hier, wenn die Straße eine unvorhergesehene Sperrung aufweist. Wählen Sie aus den Voreinstellungen 500m, 1km, 5km, 10km, 15km und 20km.Die Route wird sofort neu berechnet, und dabei der Weg mit der angegebenen Länge umfahren.
Fahren über...	Mit dieser Funktion können Sie ein Zwischenziel einfügen. Gehen Sie dazu vor, wie bei der Eingabe einer neuen Route. Sie können wählen, ob Sie das Zwischenzielals Adresse oder mit Postleitzahl eingeben möchten (ab Seite 32),aus Ihren Favoriten bestimmen möchten (Seite 43),eines Ihrer letzten Ziele auswählen möchten (Seite 46),einen POI bestimmen möchten (Seite 74),Ihre Heimadresse anfahren möchten (falls die Heimadresse noch nicht festgelegt ist, können Sie diese eingeben, Seite 44),einen ausgewählten Punkt auf der Karte angeben möchten (siehe ab Seite 51),das Ziel anhand von GPS-Koordinaten eingeben möchten,die Stadtmitte eines einzugebenden Ortes anfahren möchten, oderdie zuletzt gültige GPS-Position bestimmen möchten.
Standardeinstellung	Löscht alle vorherigen Alternativen und bestimmt wieder eine Standardroute. Mit dieser Funktion können Sie alle vorherigen Angaben rückgängig machen.

3.4.1 Routenelemente

Sobald eine neue Route berechnet wurde, wird diese in der Übersichtskarte angezeigt. Für weitere Einstellungen und Informationen tippen Sie auf Details.

Hier werden die Entfernung, die voraussichtliche Ankunftszeit und die verbleibende Fahrtzeit aufgelistet. Der Anzeigebalken gibt Ihnen stilisiert Ihre Position und, wenn vorhanden, die Position von Zwischenzielen auf Ihrer aktuellen Route an.

abwählen

Bremen Hannover Berlin Leipzig Essen 100 200 km Entfernung: Ankunftszeit: Verbleiben... Modus : 494k 19:13 4h:00m Details Fertig

Am Berlin Museum(Berlin), Berlin 15:16 Sonderwege Autobahn Mautstraßen Fähre Unbefestigt Entfernung: Ankunftszeit: Verbleiben... Modus : 494k 19:17 4h:00m Karte Fertig

Falls die aktuelle Route eine der folgenden Streckenarten beinhaltet, ist diese blau markiert. Sie können diese ausschließen, indem Sie darauf tippen. Es erscheint eine Sicherheitsabfrage, die Sie mit Ja bestätigen müssen. Daraufhin wird eine neue Route berechnet, die die abgewählte Streckenart vermeidet.

Sonderwege

Unbefahrbare oder eingeschränkt befahrbare Wegstrecken (z.B. verkehrsberuhigte Gebiete)

Autobahn

Autobahnen

Mautstraßen

Mautstraßen Sie können Mautstraßen auch dauerhaft ausschließen (Seite 63)

Fähre

Fähren

Unbefestigt

Unbefestigte Straßen und einfache Wege

Wenn die aktuelle Route mehrere dieser Optionen enthält, und Sie alle oder mehrere Optionen ausschließen möchten, müssen Sie diese Schritte entsprechend mehrfach durchführen.

3.5 Häufige Ziele

Wenn Sie häufig die gleichen Ziele ansteuern, können Sie sich eine Favoritenliste anlegen, um die Eingabe zu verkürzen. Auch die Angabe Ihrer Heimadresse ist möglich, um die Rückfahrt schneller programmieren zu können. Darüber hinaus speichert das Navigationsgerät die letzten 30 Ziele in einem Verlaufsspeicher.

3.5.1 Favoriten

Tippen Sie auf das Display, um das Navigations-Hauptmenü aufzurufen.

Tippen Sie auf Fahre zu....

Hauptmenü Fahre zu... Kartenübersicht Alternativroute Einstellungen Route Geplante Route Zurück Fahre zu... Adresse Favoriten Letzte Ziele Point of interest PLZ Nach Hause Zurück

Tippen Sie auf Favoriten.

Wählen Sie aus Ihrer Favoritenliste einen Eintrag aus, indem Sie darauf tippen. Die Route wird sofort berechnet.

Lesen Sie auf Seite 75, wie Sie einen Favoriten anlegen können.

3.5.2 Heimadresse

3.5.2.1 Heimadresse eingeben

Geben Sie Ihre Heimadresse an, um bei Rückfahrten mit wenigen Aktionen den Zielort zu programmieren. Gehen Sie dazu wie folgt vor:

Tippen Sie auf das Display, um das Navigations-Hauptmenü aufzurufen.

Tippen Sie auf Einstellungen.

Hauptmenü Fahre zu... Kartenübersicht Alternativroute Einstellungen Route Geplante Route Zurück Einstellungen Vogelperspektive Nachtfarben... Ton aus Einstellung Lautstärke GPS Einträge Erweiterte Einstellungen Zurück

Tippen Sie zweimal auf die Schaltfläche >, um die dritte Anzeigeseite des Einstellungsmenüs zu erreichen.

Tippen Sie auf Heimadresse.

Einstellungen

Regionale Einstellungen

Sprachwahl

Einstellung Stimme

Kartenauswahl

Heimadresse

Hilfe

Zurück

Tippen Sie auf Adresse.

Fahre zu...

Adresse

Favoriten

Letzte Ziele

Point of interest

PLZ

Nach Hause

Zurück

Falls Sie Ihre Heimadresse bereits einmal eingegeben haben, sodass ein entsprechender Eintrag in der Liste der letzten Ziele verfügbar ist, können Sie auch auf Letzte Ziele tippen und den Eintrag Ihrer Adresse durch Antippen auswählen.

Gehen Sie ab jetzt vor, wie bei der Programmierung zu einem neuen Ziel. Sobald die Eingabe abgeschlossen ist, wird wieder die Karte dargestellt. Das Navigationsgerät speichert die angegebene Adresse dauerhaft unter dem Eintrag Heimadresse. Wenn Sie die Adresse ändern möchten, wiederholen Sie die Schritte, um die bestehende Adresse zu überschreiben.

3.5.2.2 Heimadresse abrufen

Wenn Sie Ihre Heimadresse angegeben haben, können Sie sehr einfach eine Route nach Hause eingeben. Tippen Sie auf das Display, um das Navigations-Hauptmenü aufzurufen.

Tippen Sie auf Fahre zu....

Tippen Sie auf nach Hause.

Die Route wird berechnet und auf der Karte angezeigt. Mit der ersten Ansage startet die Navigationsanzeige.

Optional tippen Sie auf Fertig, um die Navigationsanzeige sofort zu starten.

Hauptmenü Fahre zu... Kartenübersicht Alternativroute Einstellungen Route Geplante Route Zurück Fahre zu... Adresse Favoriten Letzte Ziele Point of interest PLZ Nach Hause Zurück Bremen Hannover Berlin Essen Leipzig 100 200 km Entfernung: Ankunftszeit: Verbleiben... Modus : 494k m 19:13 4h:00m Details Fertig

3.5.3 Letzte Ziele

Das Navigationsgerät speichert automatisch die letzten 30 eingegebenen Ziele. Diese können Sie leicht aufrufen, wenn Sie eines der Ziele erneut anfahren möchten. Tippen Sie auf das Display, um das Navigations-Hauptmenü aufzurufen.

Tippen Sie auf Fahre zu....

Hauptmenü

Fahre zu...

Kartenübersicht

Alternativroute

Einstellungen

Route

Geplante Route

Zurück

Tippen Sie auf Letzte Ziele.

Fahre zu...

Adresse

Favoriten

Letzte Ziele

Point of interest

PLZ

Nach Hause

Zurück

Wählen Sie aus der Liste den gewünschten Eintrag, indem Sie darauf tippen.

Falls mehr als fünf Einträge vorhanden sind, können Sie mit den Schaltflächen ♥ und ♦ die Anzeigeseiten wechseln.

Letzte Ziele

Hafentor(Hamburg), Hamburg

Am Berlin Museum(Berlin), Berlin

Liste löschen

Zurück

Mit der Schaltfläche Liste löschen wird die gesamte Verlaufsliste gelöscht. Bestätigen Sie dazu die folgende Abfrage mit Ja oder brechen Sie den Löschvorgang mit Nein ab.

3.6 Kartenoptionen

Sie haben mehrere Möglichkeiten, die Anzeige der Karte zu verändern und sie damit an Ihren Bedarf anzupassen. Mit der Kartenübersicht (Seite 51) können Sie die elektronische Karte wie eine konventionelle Landkarte verwenden und haben darüber hinaus die Möglichkeit, Orte oder Routen übersichtlich darzustellen.

3.6.1 Perspektive

Die Perspektive unterscheidet drei verschiedene Einstellungen für den Navigationsbetrieb. Um zwischen den Einstellungen zu wechseln, gehen Sie wie folgt vor:

• Tippen Sie auf das Display, um das Navigations-Hauptmenü aufzurufen.
• Tippen Sie auf Einstellungen.

Die Ansichten sind wechselhaft aufgeführt, daher erscheint immer nur das Symbol, dessen Einstellung als nächstes eingerichtet werden kann.

Tippen Sie auf das Symbol, um die Ansichtsänderung durchzuführen. Das Gerät wechselt daraufhin in die Kartenanzeige zurück.

3D-Anzeige
Zeigt die Karte in 3D-Optik mit einer Horizontlinie an. Während der Navigation weist die Route immer in Fahrtrichtung, daher dreht sich die Anzeige, wenn Sie eine Kurve durchfahren.

Vogelperspektive
Zeigt die Karte in Ansicht von oben. Auch hier weist die Route immer in Fahrtrichtung und die Anzeige dreht sich entsprechend der Fahrtrichtung.

2D Ansicht genordet

Zeigt die Karte in eingenordeter 2D-Ansicht von oben. Die Anzeige dreht sich nicht bei Fahrtrichtungsänderungen

3.6.2 Farbe

Um das Gerät den umgebenden Lichtverhältnissen anzupassen, können Sie die Anzeige wahlweise zwischen Tag- und Nachtansicht umschalten oder eine automatische Umschaltung anhand der Uhrzeit einrichten. Die Symbole wechseln nach dem Umschalten, daher erscheint immer nur das Symbol, dessen Einstellung als nächstes eingerichtet werden kann.

• Tippen Sie auf das Display, um das Navigations-Hauptmenü aufzurufen.
• Tippen Sie auf Einstellungen.

Tippen Sie auf das Symbol, um die Farbänderung durchzuführen. Um zurück zur Kartenansicht zu wechseln, tippen Sie auf die Schaltfläche Zurück.

Automatische Farbgestaltung

Stellt die Farben automatisch anhand der Uhrzeit ein.

Tagesfarben	Die Tagesansicht hat helle kontrastreiche Farben, um das Display auch bei einfallendem Sonnenlicht gut lesbar erscheinen zu lassen.
Nachtfarben	In der Nachtansicht werden dunkle Farben verwendet, um die Blendwirkung während einer Nachtfahrt zu verringern.

3.6.3 Beleuchtungsmodi

Mit dem Beleuchtungsmodus können Sie die Helligkeit für die Tages- und Nachtfarben getrennt einrichten.

• Tippen Sie auf das Display, um das Navigations-Hauptmenü aufzurufen.
• Tippen Sie auf Einstellungen.
• Tippen Sie zweimal auf die Schaltfläche >, um die dritte Anzeigeseite des Einstellungsmenüs zu erreichen.
• Tippen Sie auf Beleuchtungsmodi.

Wählen Sie mit dem Verschiebebalken eine geeignete Helligkeit für den Nachtbetrieb. Mit der Schaltfläche Fertig können Sie den Vorgang abschließen, mit der Schaltfläche Tag gelangen Sie zur Helligkeitseinstellung für den Tagbetrieb. Auch hier können Sie mit der Schaltfläche Fertig die Einstellung speichern und verlassen, oder mit der Schaltfläche Nacht zur Einstellung des Nachtbetriebs zurückkehren.

3.6.4 Position speichern

Sie können jederzeit die aktuelle Position abspeichern. Dadurch können Sie zu einem späteren Zeitpunkt den Ort nochmal anfahren, ohne die Adresse eingeben zu müssen.

• Tippen Sie auf das Display, um das Navigations-Hauptmenü aufzurufen.
• Tippen Sie einmal auf die Schaltfläche >, um die zweite Anzeigeseite des Hauptmenüs zu erreichen.

- Tippen Sie auf Speichern der Position.

Die aktuelle Position wird in den Verlauf der letzten Ziele gespeichert. Das Navigationsgerät kehrt zurück in den Navigationsbetrieb und gibt die kurze Textmeldung Position gespeichert aus.

Wenn Sie die Position langfristig abspeichern möchten, empfiehlt es sich, diese als persönlichen Favoriten zu speichern (Seite 75 - Einen POI hinzufügen).

3.6.5 Kartenübersicht

Mit der Kartenübersicht können Sie einfach und übersichtlich die aktuelle Route anzeigen oder ändern, eine neue Route planen, oder POIs (Point of Interest - Orte von Interesse) einbeziehen.

• Tippen Sie auf das Display, um das Navigations-Hauptmenü aufzurufen.
• Tippen Sie auf 📁 Kartenübersicht.
• Es wird die aktuelle Position auf einer Karte angezeigt. Falls bereits eine Route programmiert ist, wird auch diese eingeblendet.

Route

Markierte Position Zoomregler

Bremen Omregler 20 40 60 km Optionen Fertig

Aktuelle Position

Zurück zur Navigation

Optionen - Kartenansicht

Finde...

Zeige aktuelle Position

Zeige gesamte Route

Zeige Stadt

Zeigen / Ausblenden der POI...

Zurück

Optionen der Kartenübersicht (Beschreibung auf Seite 52)

Markierte Position

Als neues Ziel

Als Zwischenziel

Als weiteres Ziel

Bereich umfahren

Hinzufügen als POI

Auffinden von umliegenden POI

Zurück

Optionen der markierten Position (Beschreibung auf Seite 53)

3.6.5.1 Optionen der Kartenübersicht

Tippen Sie in der Kartenübersicht auf die Schaltfläche Optionen, um das Optionsmenü für die Route aufzurufen. Dieses Menü bietet Ihnen verschiedene Möglichkeiten, eine weitere Position auf oder neben der Route zu setzen. Die neue Position kann dann in die Route einbezogen werden.

Finde...

Öffnet das Menü zur Eingabe eines Zieles (siehe Beschreibung ab Seite 36).

Zeige aktuelle Position

Zeigt die aktuelle Position in vergrößertem Maßstab an.

Zeige gesamte Route

Zeigt die gesamte Route auf der Karte an.

Zeige Stadt
Über diese Schaltfläche können Sie eine Stadt angeben. Die Markierung wird in der Stadtmitte positioniert und auf der Karte angezeigt.

Zeigen/Ausblenden der POI

Zeigt eine Liste aller POI-Kategorien. Wählen Sie Kategorien aus, indem Sie ein Häkchen in das entsprechende Kontrollkästchen setzen. Bestätigen Sie dann Ihre Auswahl mit der Schaltfläche Fertig, um die gewählten POIs in der Übersichtskarte anzeigen zu lassen.

Sie können auf die Schaltfläche Alle tippen, um alle Kategorien auszuwählen. Die Schaltfläche ändert sich dann in Keine. Darüber können Sie dann alle Markierungen entfernen.

3.6.5.2 Optionen der markierten Position

Tippen Sie an einer beliebigen Stelle auf die Karte, um eine weitere Position zu markieren. Es wird das Symbol ✉ Markierte Position an der gewählten Stelle auf der Karte angezeigt.

Über das Symbol ✉ in der Schaltflächenleiste erreichen Sie das Optionsmenü für die markierte Position. Sie haben folgende Möglichkeiten, die markierte Position mit der Route zu verbinden:

	Ersetzt das Ziel durch die markierte Position und berechnet eine neue Route.
Als neues Ziel
	Fügt die markierte Position als Zwischenziel ein und berechnet eine neue Route. Das bestehende Ziel bleibt dabei erhalten.
Als Zwischenziel
	Erweitert eine Route um ein weiteres Ziel und verschiebt ein bestehendes Ziel als Zwischenziel.
Als weiteres Ziel
	Bestimmen Sie auf der Karte einen Radius um die markierte Position, um den Bereich von der Routenberechnung auszuschließen (siehe Beschreibung auf Seite 54).
Bereich umfahren
	Bestimmen Sie die markierte Position zu einem Favoriten, indem Sie auf ☆Vorgaben tippen.
Hinzufügen als POI	Sie können auch eine eigene Kategorie erstellen, indem Sie auf die Schaltfläche Neu tippen. Geben Sie einen Kategorienamen ein, wählen ein beliebiges Symbol aus der Liste, bestimmen eine Bezeichnung und bestätigen die Angaben mit Fertig (siehe Seite 75).
	Wählen Sie aus der Liste einen POI anhand einer Kategorie oder wählen Sie Alle POI Typen, um alle Einträge in der Umgebung des Ziels anzeigen zu lassen.

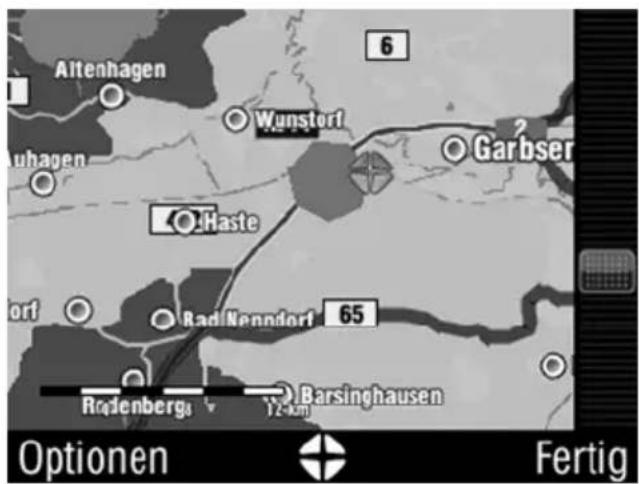

3.6.5.3 Bereich umfahren

Tippen Sie im Menü der Kartenübersicht auf das Symbol Bereich umfahren (siehe vorhergehende Seite). Es erscheint die Karte mit einem Kreuzsymbol anstelle der markierten Position.

Tippen Sie neben das Kreuzsymbol, um den Radius der Sperrzone zu bestimmen.

Tippen Sie dann auf die Schaltfläche Beenden.

Wenn die aktuelle Route durch die Sperrzone führt, wird sie neu berechnet. Bestätigen Sie dies mit Ja.

Die erneuerte Route führt an der Sperrzone vorbei. Tippen Sie auf Fertig, um zur Navigation zurück zu kehren.

Einstellen der Größe des zu umfahrenden Gebiets. Altenhagen Wunstorf Garbser Uuhagen Haste Rolf Rad Nenndorf 65 Rafenberg 12-km Barsinghausen Abbrechen Beenden

Nachricht 18:07 Neuberechnung der Route? Nein Ja

Altenhagen Wunstorf Garbser Auhagen Haste Radt Nenndorf 65 Röstenberg Barsinghausen Optionen Fertig

3.6.6 Anzeige optimieren

Sie haben mehrere Möglichkeiten, die Bildschirmeigenschaften einzurichten. Einige dieser Funktionen haben Sie bereits im Kapitel Kartenoptionen kennengelernt:

• Die Kartenanzeige kann in 2D- oder 3D-Optik dargestellt werden (siehe Seite 48).
• Für den Tag- und Nachtbetrieb lassen sich die Helligkeit (siehe Seite 49) und die Farben (siehe Seite 49) einstellen.
• Die Bildschirmtastatur kann mit drei unterschiedlichen Layouts eingeblendet werden (siehe Seite 88).

Weitere Funktionen lernen Sie hier kennen. Insgesamt können Sie damit das Gerät optimal an Ihren Bedarf anpassen.

3.6.6.1 Anzeige der Beschilderung

Während der Navigation können Richtungsschilder (z.B. Autobahnschilder) eingeblendet werden.

• Tippen Sie auf das Display, um das Navigations-Hauptmenü aufzurufen.
• Tippen Sie auf Einstellungen.
• Tippen Sie einmal auf die Schaltfläche →, um die zweite Anzeigeseite des Hauptmenüs zu erreichen.
• Tippen Sie auf Anzeige: Einstellung Beschilderung, es erscheint folgende

Wählen Sie hier den Umfang der Anzeigeschilder aus.

Beispiel Alle Richtungen:

Tippen Sie dann auf Weiter.

Wählen Sie die Größe der Richtungsanzeige und tippen dann auf Fertig.

Einstellung Beschilderung

Anzahl der angezeigten Richtungsanzeigen auswählen

Alle Richtungen

Bevorzugte Richtung

Deaktivieren

Weiter

Einstellung Beschilderung

Größe der Richtungsanzeige einstellen

Voll

Vereinfacht

Einzeilig

Fertig

3.6.6.2 Anzeige drehen

Sie können das Gerät im Hoch- oder Querformat einsetzen.

• Tippen Sie auf das Display, um das Navigations-Hauptmenü aufzurufen.
• Tippen Sie auf Einstellungen.
• Tippen Sie einmal auf die Schaltfläche, um die zweite Anzeigeseite des Hauptmenüs zu erreichen.
• Tippen Sie auf Anzeige drehen, um zwischen Hoch- und Querformat zu wechseln:

3.6.6.3 Einrichtung für Linkshänder

Für Linkshänder lässt sich die Bedienung des Gerätes optimieren.

- Tippen Sie auf das Display, um das Navigations-Hauptmenü aufzurufen.

- Tippen Sie auf ✿ Einstellungen.

- Tippen Sie einmal auf die Schaltfläche >, um die zweite Anzeigeseite des Hauptmenüs zu erreichen.

- Tippen Sie auf Linkshänder, um die Einstellung für den Linkshänder-Betrieb zu aktivieren. Nach der Auswahl wechselt die Schaltfläche.

Tippen Sie auf Rechtshänder, um auf die Rechtshänder-Bedienung zurück zu schalten,

3.6.6.4 Erweiterte Einstellungen

Die erweiterten Einstellungen beinhalten einige grundlegende Einrichtungsmöglichkeiten. Das Menü besteht aus mehreren Anzeigen, die der Reihe nach durchgeschaltet werden.

- Tippen Sie auf das Display, um das Navigations-Hauptmenü aufzurufen.

- Tippen Sie auf Einstellungen.

- Tippen Sie auf Erweiterte Einstellungen.

Keine U-Turns verwenden

Bei der Berechnung einer Route vermeidet das Gerät Wendemanöver. Dies ist empfehlenswert, wenn Sie das Gerät mit einem Anhängergespann oder in einem LKW einsetzen.

Spurassistent aktivieren

Der Spurassistent ist hilfreich auf Autobahnen. Bei Einfädelungsvorgängen erscheint eine Einblendung, die anhand der Pfeile darstellt, auf welchen Fahrspuren die Route weiter verläuft.

Beispiel einer Einblendung des Spurassistenten:

Autozoom erlauben

Vergrößert die Karte bei langsamer Fahrt (z.B. im Stadtverkehr), um möglichst detailgetreu darstellen zu können oder verkleinert die Karte bei schnellerer Fahrt (z.B. auf Autobahnen), um einen möglichst großen Überblick zu gewährleisten.

Hinweis bei Bahnübergängen

Kurz vor der Überquerung einer Bahnstrecke, macht das Navigationsgerät Sie akustisch darauf aufmerksam.

Displaybeleuchtungsmodi

Wählen Sie zwischen den Optionen immer an, Standardeinstellung (erlischt nach kurzer Zeit) und Beleuchtung nach Bedarf (Beleuchtung nur bei Aktionen).

Anzeige konfigurieren

Bestimmen Sie die Art und Anordnung der Zusatzinformationen am unteren Rand der Navigationskarte.

Wählen Sie die Position 1 bis 4 der Zusatzinformation, indem Sie das entsprechende Symbol antippen.

Anzeige - konfigurieren Ankunftszeit Aktuelle Geschwindigkeit Entfernung zum Ziel Signalstärke Weiter

Tippen Sie auf die Art der Information, die an der gewählten Position angezeigt werden soll.

Sie können mit den Schaltflächen und die Anzeigeseiten wechseln.

Anzeige - Feldinhalt auswählen 3 32k Entfernung zum Ziel 01:02 Verbleibende Zeit zum Ziel 09:34 Tageszeit 1 10:36 Ankunftszeit 4 Signalstärke Zurück

Wenn eine Ziffer vor einem Eintrag aufgelistet ist, besagt diese die aktuelle Position in der Anzeige.

Folgende Auswahl steht zur Verfügung:

■ Durchschnittsgeschwindigkeit
■ Aktuelle Geschwindigkeit
■ Höhenangabe
■ Länge der Route
■ Entfernung seit Start
■ Entfernung zum Ziel
■ Verbleibende Zeit zum Ziel
■ Tageszeit
■ Ankunftszeit
■ Signalstärke

Hinweis auf Geschwindigkeitsbegrenzungen

Tippen Sie auf das Kontrollkästchen vor Hinweis bei Geschwindigkeitsbegrenzungen, um die Hinweise zu aktivieren.

Tippen Sie auf das Kontrollkästchen vor Warnton bei Überschreitung, um zusätzlich eine akustische Warnung einzuschalten.

Geschwindigkeitsbegrenzung:

Hinweis auf

Geschwindigkeitsbegrenzungen

Hinweis bei Geschwindigkeitsbegrenzung

Warnton bei Überschreitung

Fertig

Dieses Fenster erscheint nur, wenn Sie Hinweis bei Geschwindigkeitsbegrenzungen aktiviert haben.

Wählen Sie den Schwellwert für die Warnungen innerhalb und außerhalb geschlossener Ortschaften, indem Sie den entsprechenden Verschiebebalken nach rechts oder links bewegen.

Tippen Sie dann auf Fertig.

Einstellung der Höchstgeschwi...

Warnung in Ortschaften: Über 10 ^km

Warnung außerhalb Ortschaften: Über 20km

Fertig

Dieses Fenster erscheint nur, wenn Sie Warnton bei Überschreitung aktiviert haben.

Wählen Sie einen Warnton aus, indem Sie darauf tippen.

Beispielhaft wird der Ton bei der Auswahl ausgegeben.

Sie können mit den Schaltflächen und die Anzeigeseiten wechseln.

Tippen Sie dann auf Fertig.

Wählen Sie einen Warnton Signal Signal Signal Signal Signal Wecker Fertig

Es stehen nicht für alle Straßen Geschwindigkeitsinformationen zur Verfügung. Diese Angaben werden vorwiegend auf Autobahnen und Bundesstraßen angezeigt.

Beispiele für Anzeigen im Display:

Anzeige der zulässigen Höchstgeschwindigkeit

Anzeige der überschrittenen Höchstgeschwindigkeit

Die ausgegebenen Geschwindigkeitsangaben haben lediglich eine unterstützende Funktion und keinen Anspruch auf Vollständigkeit und Aktualität.

Die Regeln der Straßenverkehrsordnung und die Beschilderung haben in jedem Falle Vorrang vor den Angaben und Anweisungen des Navigationsgerätes.

3.7 Routenoptionen

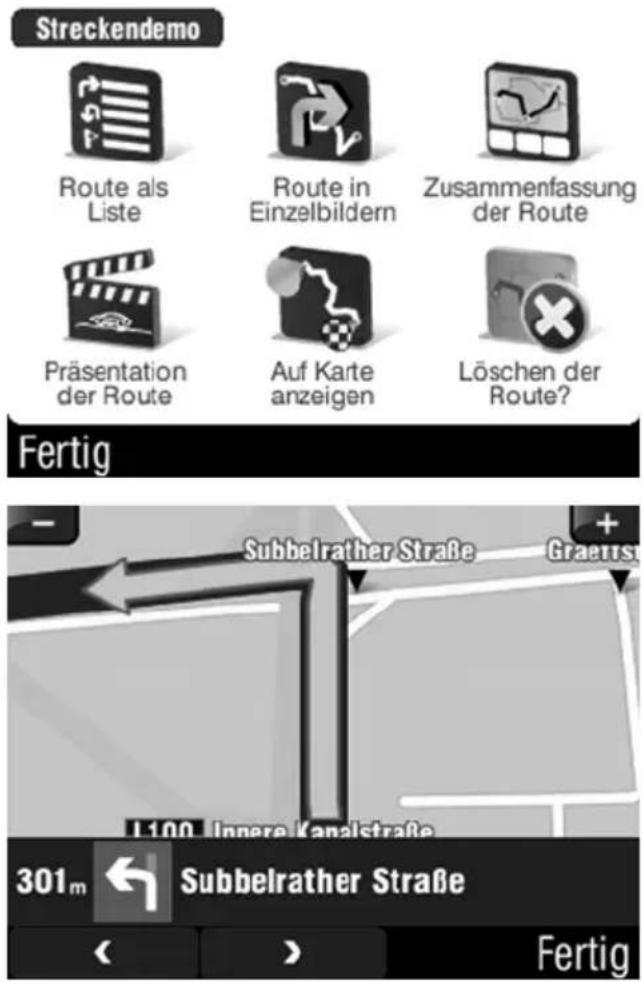

Eine erstellte Route können Sie auf der Karte, als Liste oder mit Einzelbildern einsehen, eine Zusammenfassung mit weiteren Informationen abrufen oder vollständig löschen.

Außerdem können Sie eine Route mit einem oder mehreren Zwischenzielen planen und programmieren. Auch können Sie von jeder erstellten Route eine Demonstration sehen.

3.7.1 Routenplanung

In der Routenplanung können Sie eine grundlegende Auswahl zur Berechnung der Route treffen. An dieser Stelle lässt sich das Navigationsgerät auch für die Benutzung als Radfahrer oder Fußgänger optimieren.

• Tippen Sie auf das Display, um das Navigations-Hauptmenü aufzurufen.
• Tippen Sie auf Einstellungen.
• Tippen Sie auf >, um die zweite Anzeigeseite des Hauptmenüs zu erreichen.
• Tippen Sie auf 📄 Routenplanung und wählen Sie eine aus fünf Optionen aus, indem Sie das entsprechende Optionsfeld antippen.

Schnellste Route

Es wird eine Berechnung durchgeführt, die die schnellste Verbindung zwischen Start und Ziel gewährleistet. Autobahnen werden daher bevorzugt.

Ökonomische Strecke

Die kürzeste Strecke ist nicht unbedingt auch die wirtschaftlichste Strecke, da auch eine höhere Fahrtzeit unwirtschaftlich sein kann. Mit dieser Option ermittelt das Navigationsgerät eine ausgeglichene Route für eine möglichst wirtschaftliche Verbindung.

Kürzeste Strecke

Es wird eine Route berechnet, die die kürzest mögliche Strecke zwischen Start und Ziel sichert. Auf die Fahrtzeit wird keine Rücksicht genommen.

Nur Fußwege

Auch hier werden keine Autobahnen und Kraftfahrtstraßen in die Route einbezogen. Zusätzlich zur Option Radwege werden hier Fußgängerzonen berücksichtigt.

Nur Radwege

Autobahnen und Kraftfahrtstraßen werden nicht für die Berechnung verwendet, Radwege, Wohngebiete und landwirtschaftliche Wege werden hingegen bevorzugt.

3.7.2 Mautstraßen ausschließen

Für die Einbeziehung von Mautstraßen in Ihre Routen stehen Ihnen drei Optionen zur Verfügung. Gehen Sie dazu wie folgt vor:

• Tippen Sie auf das Display, um das Navigations-Hauptmenü aufzurufen.
• Tippen Sie auf Einstellungen.
• Tippen Sie auf >, um die zweite Anzeigeseite des Hauptmenüs zu erreichen.
• Tippen Sie auf Einstellungen Mautstraßen und wählen Sie eine aus drei Optionen aus, indem Sie das entsprechende Optionsfeld antippen.

Immer fragen

Wenn eine Routenberechnung eine Mautstraße enthält, werden Sie darauf aufmerksam gemacht. Nur mit Ihrer Zustimmung wird die Route verwendet. Anderenfalls wird eine alternative Route berechnet.

Immer ausweichen

Mautstraßen werden nicht in die Routenberechnung einbezogen.

Nie ausweichen

Mautstraßen werden wie jede andere Straße zur Routenberechnung verwendet.

3.7.3 Route programmieren

Sie können bequem einen vollständigen Routenplan mit mehreren Zwischenzielen programmieren, speichern und bearbeiten. Diese Funktion bietet sich an, um z.B. Botenfahrten zu planen. Alle Eingaben werden als Zwischenziele eingetragen, die Route beginnt an der aktuellen Position. Während der Navigation können Sie die programmierten Zwischenziele in der Liste verschieben oder als besucht markieren.

• Tippen Sie auf das Display, um das Navigations-Hauptmenü aufzurufen.
• Tippen Sie auf Geplante Route.
• Tippen Sie auf die Schaltfläche Neu, um eine neue Route zu programmieren, oder tippen Sie auf Aktuelle Route, um eine aktive Route weiter zu bearbeiten.

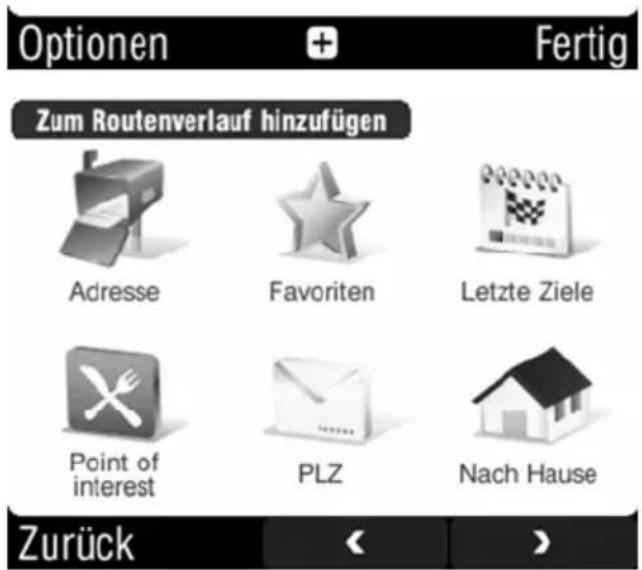

Tippen Sie auf das Symbol +, um einen Eintrag zu erstellen.

Route bearbeiten

Es liegt kein Routenplan vor. Drücken Sie ☐, um ein neues Zwischenziel einzufügen.

Geben Sie danach beliebig viele Zwischenziele an.

Optionen + Fertig Zum Routenverlauf hinzufügen Adresse Favoriten Letzte Ziele Point of interest PLZ Nach Hause Zurück

Wiederholen Sie den Vorgang, bis Sie alle Ziele eingegeben haben.

Tippen Sie auf Optionen, wenn Sie die programmierte Route weiter bearbeiten möchten.

Außerdem können Sie die Routenpunkte (Symbol 1,2...) auch als Start- oder Zielpunkt (Symbol F, M...) definieren. Lesen Sie auf Seite 66 weiter, um mehr über die Optionen für eine Einzelposition zu erfahren.

Routenverlauf optimieren stellt die aktuelle Position als Start voran.

Routenverlauf speichern gibt Ihnen Gelegenheit, die Route unter einem beliebigen Namen zu speichern.

Routenverlauf löschen entfernt alle Eingaben.

Route bearbeiten

1 München, München
2 Kurfürstenstraße(Lankwitz), Berlin

Optionen

Fertig

Optionen - Routenverlauf

Routenverlauf anpassen

Routenverlauf speichern

Routenverlauf löschen

Zurück

Die Symbole der Liste haben folgende Bedeutung:

Startposition

Routenpunkte

Ziel oder Zwischenziel

Wenn Sie die Route gespeichert haben, können Sie jederzeit im Menü Geplante Route die gespeicherte Route abrufen und ausführen lassen.

3.7.3.1 Eine programmierte Route verändern

Ob während der Programmierung der Route oder wenn Sie diese zu einem späteren Zeitpunkt wieder aufgerufen haben, können Sie die Einzelpositionen der Route abändern.

So können Sie z.B. mehrere Zielpunkte festlegen, um eine Route über mehrere Stationen zu planen.

Tippen Sie in der Liste der geplanten Route auf einen der Einträge.

Wählen Sie eine der folgenden Optionen aus.

Route bearbeiten Hafentor(Neustadt), Hamburg München, München Kurfürstenstraße(Lankwitz), Berlin Domstraße(Altstadt-Nord), Köln

Optionen Fertig Optionen - Zwischenziel Als besucht markieren Als Zwischenziel wählen Umliegenden POI hinzufügen Löschen Nach oben Nach unten Zurück

Nur Routenpositionen, die Sie als Ziel definiert haben (Symbol H), werden bei Erreichen der Position gemeldet. Zwischenziele (Symbol 1,2...) werden für die Berechnung der Route berücksichtigt, aber nicht angefahren.

Als besucht markieren

Markiert das gewählte Ziel als besucht und schließt es aus der Route aus.

Als Ziel wählen

Bestimmt ein Zwischenziel als letztes Ziel, das vorherige Ziel wird in der Liste um eine Position höher verschoben.

Als Zwischenziel wählen

Wandelt einen Zieleintrag in ein Zwischenziel um.

Umliegenden POI hinzufügen

Gibt Ihnen Gelegenheit, einen POI, nahe dem Ziel auszuwählen.

Löschen

Löscht das gewählte Ziel.

Nach oben

Verschiebt das gewählte Ziel um eine Position höher, es wird also frühzeitiger angefahren.

Nach unten

Verschiebt das gewählte Ziel um eine Position tiefer, es wird also später angefahren.

3.7.4 Route als Liste

Eine programmierte Route können Sie sich tabellarisch als Liste ansehen.

• Tippen Sie auf das Display, um das Navigations-Hauptmenü aufzurufen.
• Tippen Sie auf Route.

Tippen Sie auf Route als Liste, um die Liste aufzurufen.

Streckendemo

Route als Liste

Route in Einzelbildern

Zusammenfassung der Route

Präsentation der Route

Auf Karte anzeigen

Löschen der Route?

Fertig

Um eine mehrseitige Liste einzusehen, können Sie mit den Schaltflächen ♥ und ♦ die Anzeigeseiten wechseln.

Wenn Sie auf einen Eintrag tippen, schaltet die Anzeige in Route in Einzelbildern um.

Wegbeschreibung

Optionen Fertig

Tippen Sie auf Optionen, um die erste Spalte der Liste mit anderen Angaben anzeigen zu lassen. Verschiedene Möglichkeiten der Angaben von Entfernung, Dauer oder Uhrzeit sind wählbar.

3.7.5 Route in Einzelbildern

Eine programmierte Route können Sie sich auch in Einzelbildern ansehen. Dabei wird für jede Aktion ein Bild erzeugt.

Tippen Sie im Menü Route auf Route in Einzelbildern.

Mit den Schaltflächen

können Sie zwischen den Einzelbildern wechseln.

Tippen Sie auf Fertig, um wieder das Menü Route aufzurufen.

Streckendemo Route als Liste Route in Einzelbildern Zusammenfassung der Route Präsentation der Route Auf Karte anzeigen Löschen der Route? Fertig Subbelrather Straße Graeris 301m Subbelrather Straße Fertig

3.7.6 Zusammenfassung der Route

Die Zusammenfassung zeigt Ihnen die vollständige Route, sowie Angaben zu Entfernung und Ankunfts- und Fahrtzeit auf dem Display.

Tippen Sie im Menü Route auf Zusammenfassung der Route.

Streckendemo Route als Liste Route in Einzelbildern Zusammenfassung der Route Präsentation der Route Auf Karte anzeigen Löschen der Route? Fertig Bottrop 235 Dortmund 10 8 Duisburg 51 Hagen Krefeld 20 48m:29 54 Entfernung: Ankunftszeit: Verbleibende: Modus: 67m 15:14 43m:18s Details Fertig

Diese Anzeige entspricht der Übersicht nach Eingabe einer neuen Route. Auch hier haben Sie die Möglichkeit, Routenelemente abzuwählen. Tippen Sie dazu auf Details (siehe Beschreibung ab Seite 41).

Wenn die Route aus mehreren Abschnitten mit Zwischenzielen besteht, können Sie die Routenabschnitte durch mehrfaches Tippen auf die Schaltfläche einzeln betrachten.
Tippen Sie auf Fertig, um wieder das Menü Route aufzurufen.

Zusätzlich können Sie an beliebiger Stelle auf das Display tippen, und dadurch Information über die Position abrufen

3.7.7 Auf Karte anzeigen

Zeigt die vollständige Route auf dem gesamten Display an.

Tippen Sie im Menü Route auf Auf Karte anzeigen.

Streckendemo Route als Liste Route in Einzelbildern Zusammenfassung der Route Präsentation der Route Auf Karte anzeigen Löschen der Route? Fertig Routenüberblick. Drücken Sie [Fertig], um zum Routen-Menu zurückzukehren. re Kanalstraße Bilderstöckchen Riehl Bergisch Gladbacher er Straße Neusse Zoobrücke Köln 116° Mülheim Frankfurter Straße Buchforst 5 Moltkestraße Köln Deutzer Ring 1 2 3 km Fertig

Mit dem Verschiebebalken an der rechten Seite können Sie den Kartenausschnitt vergrößern oder verkleinern.

Zusätzlich können Sie an beliebiger Stelle auf das Display tippen, und dadurch Information über die Position abrufen.

Beispielhafte Abbildung für ein Informationsfenster mit Namen und Entfernung der ausgewählten Position

Tippen Sie auf Fertig, um wieder das Menü Route aufzurufen.

3.7.8 Löschen der Route

Löscht die aktuelle Route ohne weitere Abfrage.

Tippen Sie im Menü Route auf Löschen der Route.

Streckendemo Route als Liste Route in Einzelbildern Zusammenfassung der Route Präsentation der Route Auf Karte anzeigen Löschen der Route? Fertig

3.7.9 Präsentation

Mit dieser Option können Sie die Route in einer Demonstration ablaufen lassen. Alle Anzeigen funktionieren wie bei der tatsächlichen Navigation.

Tippen Sie im Menü Route auf Präsentation der Route.

Streckendemo Route als Liste Route in Einzelbildern Zusammenfassung der Route Präsentation der Route Auf Karte anzeigen Löschen der Route? Fertig

Wählen Sie eine Option.

Routendemo

Demo abspielen

Pause

Geschwindigkeit

Demo wiederholen

Stop

Fertig

Demo abspielen

Startet die Präsentation.

Es wird zusätzlich das Symbol 📄 blinkend eingeblendet. Tippen Sie auf dieses Symbol, um während der Präsentation auf das Menü zugreifen zu können.

Pause

Pausiert eine laufende Präsentation. Mit der wechselnden Schaltfläche ▶ können Sie die Präsentation fortsetzen.

Geschwindigkeit

Geben Sie mit Hilfe eines Verschiebebalkens die Ablaufgeschwindigkeit zwischen 6% und 1600% an.

Demo wiederholen

Wiederholt die Präsentation dauerhaft. Mit der wechselnden Schaltfläche Wiederholung aus können Sie die Wiederholung abschalten.

Stopp

Stoppt die Präsentation. Bei erneuter Ausführung beginnt die Route wieder am Startpunkt.

3.8 POI - Orte von Interesse

POI steht für Point of interest (Orte von Interesse) und besteht aus einer Datenbank mit Informationen über Ziele die für Nutzer von Navigationsgeräten sinnvoll sind. Dies sind z.B. Restaurants, Sehenswürdigkeiten und Hotels, aber auch Ziele für den täglichen Gebrauch wie z.B. Tankstellen, Parkhäuser, Apotheken oder Bankautomaten.

Alle POIs sind in Kategorien unterteilt und lassen sich an einer programmierten Route oder in der Nähe des Ziels anzeigen. Auch eine POI-Warnung ist möglich. Dadurch werden Sie auf POIs von gewünschter Kategorie aufmerksam gemacht, sobald Ihre Route Sie in deren Nähe führt.

Sie können eigene POIs anlegen, bearbeiten und löschen und diese in eigene oder vordefinierte Kategorien sortieren. Den Zugang zu allen POIs haben Sie in jedem Menü, in dem Sie eine Route definieren können. Jederzeit können Sie auch in der Kartenübersicht nach POIs suchen und dadurch gezielt eine Reise antreten.

Der zentrale Zugang zu den Optionen der POIs befindet sich im Hauptmenü:

• Tippen Sie auf das Display, um das Navigations-Hauptmenü aufzurufen.
• Tippen Sie auf >, um die zweite Anzeigeseite des Navigations-Hauptmenüs zu erreichen.
• Tippen Sie auf POI modifizieren.

Wählen Sie eine Option aus.

POI bearbeiten POI hinzufügen POI umbenennen POI löschen POI Kategorie löschen POI zeigen/ausblender POI Warnung Fertig

3.8.1 POI hinzufügen

Hier können Sie eine beliebige Position von der Karte oder aus dem Verlaufsspeicher als POI definieren. Sie können dafür eine eigene Kategorie erstellen oder als Favoriten abspeichern.

- Tippen Sie im POI-Menü auf

POI hinzufügen.

Wählen Sie eine Position. Gehen Sie dazu vor, wie bei der Zielprogrammierung (siehe Beschreibung ab Seite 36)

Fahre zu... Adresse Favoriten Letzte Ziele Point of interest PLZ Nach Hause Zurück

Wählen Sie Vorgaben und tippen dann auf Fertig, um die gewählte Position als Favoriten zu speichern.

Kategorie wählen oder erstellen ★ Vorgaben

Lesen Sie ab Seite 76, Kap. 3.8.1.1 weiter, wenn Sie an dieser Stelle eine eigene Kategorie erstellen möchten.

Neu Fertig

Geben Sie über die

Bildschirmtastatur einen beliebigen Namen für Ihren Favoriten ein.

Tippen Sie dann auf Fertig.

Bezeichnung:

Mein Favorit

q w e r t y u i o p a s d f g h j k l ▲ z x c v b n m Zurück 123 äü Fertig

Sie gelangen zurück in das POI-Menü. Ab sofort steht Ihnen die eingegebene Position unter dem gewählten Namen in den Favoriten zu Verfügung.

Lesen Sie auf Seite 36, wie Sie die Favoriten aufrufen können.

3.8.1.1 Eine eigene POI-Kategorie erstellen

Anstelle der Liste Vorgaben können Sie eine eigene Kategorie erstellen. Diese können Sie z.B. „Freunde“ oder „Kunden“ nennen und dann mit beliebigen Adressen bestücken.

Selbstverständlich können Sie auch mehrere eigene Kategorien erstellen. Wiederholen Sie dazu nur die folgenden Schritte.

Tippen Sie im Menü Kategorie wählen oder erstellen auf die Schaltfläche Neu.

Kategorie wählen oder erstellen

Vorgaben

Neu Fertig

Geben Sie über die Bildschirmtastatur einen beliebigen Namen für Ihre Kategorie ein.

Tippen Sie dann auf Fertig.

Wählen Sie ein Symbol für Ihre Kategorie aus, indem Sie darauf tippen.

Sie können mit den Schaltflächen und die Anzeigeseiten wechseln.

Geben Sie über die Bildschirmtastatur einen beliebigen Namen für Ihren POI ein.

Tippen Sie dann auf Fertig.

Hinzufügen einer POI Kategorie

Meine Kategorie

q w e r t y u i o p a s d f g h j k l ▲ z x c v b n m Zurück 123 äü Fertig

Wählen Sie ein Symbol

Sie gelangen zurück in das POI-Menü. Sie finden nun den erstellten POI unter dem gewählten Namen in der POI-Liste wieder. Sie können beliebig viele Kategorien und Einträge erstellen.

3.8.2 POI umbenennen

Selbst erstellte POIs können Sie umbenennen. Dies hat keinen Einfluss auf die Kategorie oder Position des POIs.

- Tippen Sie im POI-Menü auf ✕ POI umbenennen.

Wählen Sie die betreffende Kategorie aus, indem Sie darauf tippen.

Wähle die Kategorie:

Meine Kategorie

Vorgaben

Fertig

Wählen Sie den POI, den Sie umbenennen möchten aus, indem Sie darauf tippen.

POI Umbenennen:

Mein POI

→242.1km

Tippen Sie auf Fertig, um den Vorgang ohne Änderungen abzubrechen.

Fertig

Ändern Sie den Namen des POIs bzw. des Favoriten, indem Sie diesen mit einem neuen Namen überschreiben.

Tippen Sie dann auf Fertig.

Bezeichnung:

Mein POI

q w e r t y u i o p a s d f g h j k l ▲ z x c v b n m Zurück 123 äü Fertig

3.8.3 POI löschen

Selbst erstellte POIs können Sie auch löschen.

Tippen Sie im POI-Menü auf ✕ POI löschen.

Wählen Sie die betreffende Kategorie aus, indem Sie darauf tippen.

Wähle die Kategorie:

Meine Kategorie

Vorgaben

Fertig

Wählen Sie den POI, den Sie löschen möchten aus, indem Sie darauf tippen.

POI Umbenennen:

Mein POI

→242.1km

Bestätigen Sie die Sicherheitsabfrage mit Ja, um den POI zu löschen.

oder

Tippen Sie auf Nein, um den Vorgang ohne Löschen des POIs zu beenden.

Fertig

Nachricht

Löschen von Mein POI ?

Nein

Ja

3.8.4 Kategorie löschen

Selbst erstellte Kategorien können Sie löschen. Achtung! Alle enthaltenen POIs werden dabei automatisch entfernt.

Tippen Sie im POI-Menü auf POI Kategorie löschen.

Wählen Sie die betreffende Kategorie aus, indem Sie darauf tippen.

Wähle die Kategorie: Meine Kategorie Vorgaben

Bestätigen Sie die Sicherheitsabfrage mit Ja, um die Kategorie zu löschen.

oder

Tippen Sie auf Nein, um den Vorgang ohne Löschen der Kategorie zu beenden.

Fertig Nachricht Löschen von Meine Kategorie? Nein Ja

3.8.5 POI-Anzeige bestimmen

Hier können Sie auswählen, welche POI-Kategorien angezeigt werden sollen. Diese Einstellung betrifft die Kartenübersicht (Seite 51), die Route (Seite 62) und die Navigationsanzeige (Seite 35).

- Tippen Sie im POI-Menü auf

POI zeigen/ausblenden.

Wählen Sie die gewünschten Kategorien aus, indem Sie in das vorstehende Kästchen tippen.

Sie können mit den Schaltflächen und die Anzeigeseiten wechseln.

POI markieren Andachtsort Apotheke Arzt Ausstellung Autohändler Alle marki... Fertig

Um eine einzelne Kategorie auszublenden, tippen Sie auf das entsprechende Kästchen. Das Häkchen wird wieder entfernt und die Kategorie nicht mehr angezeigt.
Mit der Schaltfläche Alle werden alle Kategorien ausgewählt.
Wenn Sie schnell alle markierten Kategorien abwählen möchten, tippen Sie zunächst auf die Schaltfläche Alle. Die Schaltfläche wechselt dann in Keine. Tippen Sie darauf, um alle Kategorien abzuwählen.

3.8.6 POI-Warnung einrichten

Sie können für beliebige Kategorien eine Warnung aktivieren. Während der Navigationsführung werden Sie dann durch ein akustisches Signal darauf aufmerksam gemacht, wenn Sie sich einem POI der gewählten Kategorie nähern. Optional können Sie auch einen Hinweis auf den POI einblenden lassen.

■ Tippen Sie im POI-Menü auf

POI Warnung.

Wählen Sie eine Kategorie aus, indem Sie darauf tippen.

Sie können mit den Schaltflächen und die Anzeigeseiten wechseln.

Hinweis auf POI in der Nähe Andachtsort Apotheke Arzt Ausstellung Autohändler Fertig Einstellen der Entfernung: 200 Meter 1 2 3 4 5 6 7 8 9 0 , , . ( ) Zurück abc Fertig

Bestimmen Sie eine Angabe in Metern für die Entfernung, ab der eine Benachrichtigung erfolgen soll.

Tippen Sie dann auf Fertig.

Wählen Sie einen Signalton aus, indem Sie darauf tippen.

Beispielhaft wird der Ton bei der Auswahl ausgegeben.

Sie können mit den Schaltflächen und die Anzeigeseiten wechseln.

Tippen Sie dann auf Fertig.

Setzen Sie durch Antippen ein Häkchen in das Kästchen, um zusätzlich einen Hinweis auf dem Display zu erhalten.

Tippen Sie dann auf Fertig.

Sie gelangen zurück zur Navigationsansicht.

Wählen Sie einen Warnton Signal Signal Signal Signal Signal Wecker Fertig Hinweis auf POI in der Nähe

Hinweis, wenn POI auf der Route?

Fertig

Um die Warnung für mehrere Kategorien zu aktivieren, müssen Sie die Schritte wiederholen.
Wenn Sie den zusätzlichen Hinweis aktiviert haben, werden Sie durch diese Einblendung auf einen nahe liegenden POI aufmerksam gemacht:

Tippen Sie auf diese Einblendung, um den POI auf der Karte zu markieren. Er wird dann wie folgt angezeigt:

3.9 Generelle Einstellungen

Für die Anzeige und Bedienung des Gerätes können Sie weitere grundlegende Einstellungen vornehmen. Dies sind Einheiten für Strecken- und Zeitangaben, die Ansagestimme und die Einblendung der Bildschirmtastatur.

3.9.1 Karte auswählen

Im Auslieferungszustand ist das Gerät bereits mit den Karten Ihrer Region und Umgebung versehen. Der beigelegten DVD können Sie noch weitere Karten entnehmen. Wenn Sie Kartenteile auf einer Speicherkarte ablegen, und diese dann im Gerät nutzen möchten, müssen Sie diese wie folgt auswählen:

• Tippen Sie auf das Display, um das Navigations-Hauptmenü aufzurufen.
• Tippen Sie auf ✿ Einstellungen.
• Tippen Sie zweimal auf >, um die dritte Anzeigeseite des Einstellungsmenüs zu erreichen.
• Tippen Sie auf Kartenauswahl.
• Wählen Sie aus der Liste die Karte, die Sie verwenden möchten, indem Sie darauf tippen.

3.9.2 Regionale Einstellungen

Mit den regionalen Einstellungen legen Sie verschiedene Einheiten fest.

• Tippen Sie auf das Display, um das Navigations-Hauptmenü aufzurufen.
• Tippen Sie auf Einstellungen.
• Tippen Sie zweimal auf , um die dritte Anzeigeseite des Einstellungsmenüs zu erreichen.
• Tippen Sie auf Regionale Einstellungen.

Einheiten

Wählen Sie zwischen den Einheiten Kilometer oder Meilen, indem Sie das entsprechende Optionsfeld auswählen. Tippen Sie dann auf Weiter.

Zeitzone

Wählen Sie die Zeitzone, in der das Navigationsgerät eingesetzt wird. Zur leichteren Zuordnung sind hinter den Einträgen bekannte Städte aufgeführt. Bei Bedarf wechseln Sie mit den Schaltflächen oder zwischen den Anzeigeseiten. Tippen Sie dann auf Weiter.

Zeitanzeige

Wählen Sie die Art der Zeitanzeige aus drei verfügbaren Formaten aus. Tippen Sie dann auf Weiter.

Die Ermittlung einer möglichen Sommer- und Winterzeitunterscheidung nimmt das Gerät automatisch vor.

Koordinaten

Wählen Sie das Format für die Längen- und Breitengrade. Die Angabe können Sie wahlweise in Grad, Minuten oder Sekunden vornehmen. Tippen Sie dazu in das entsprechende Optionsfeld, um es zu markieren.

Tippen Sie dann auf Fertig, Sie gelangen in das Einstellungsmenü zurück.

3.9.3 Einstellung der Ansagestimme

Hier können Sie die Stimme der Navigationsansage auswählen. Für viele Sprachen stehen weibliche und männliche Stimmen zu Verfügung.

• Tippen Sie auf das Display, um das Navigations-Hauptmenü aufzurufen.
• Tippen Sie auf ✦ Einstellungen.
• Tippen Sie zweimal auf >, um die dritte Anzeigeseite des Einstellungsmenüs zu erreichen.
• Tippen Sie auf Einstellung Stimme.

Wählen Sie aus der Liste eine Stimme anhand der bevorzugten Landessprache. Nach dem Antippen wird ein Beispielsatz ausgegeben. Um Ihre Wahl zu bestätigen, tippen Sie auf die Schaltfläche Auswahl.

Sie gelangen in das Einstellungsmenü zurück.

3.9.4 Einstellung der Bildschirmtastatur

Die eingeblendete Bildschirmtastatur lässt sich mit bis zu drei verschiedenen Layouts darstellen. Tippen Sie auf das Display, um das Navigations-Hauptmenü aufzurufen.

Tippen Sie auf Einstellungen.

Tippen Sie auf die Schaltfläche >, um die zweite Anzeigeseite des Einstellungsmenüs zu erreichen.

Tippen Sie auf Einstellung Tastatur.

Hauptmenü Fahre zu... Kartenübersicht Alternativroute Einstellungen Route Geplante Route Zurück Einstellungen Vogelperspektive Nachtfarben... Ton aus Einstellung Lautstärke GPS Einträge Erweiterte Einstellungen Zurück Einstellungen Routenplanung Einstellungen Mautstraßen Einstellung Beschilderung Anzeige drehen Linkshänder Einstellung Tastatur Zurück

Wählen Sie eine der drei Tastaturtypen aus, indem Sie das entsprechende Optionsfeld antippen.

Tippen Sie dann auf Weiter, um den Vorgang abzuschließen.

Tastaturoptionen

Verfügbare Tastaturen:

Abcd
Qwerty
Azerty

Weiter

Abcd	Tastatur mit alphabetisiertem Layout.
	A	B	C	D	E	F	G
	H	I	J	K	L	M	N
	O	P	Q	R	S	T	U
	V	W	X	Y	Z
Qwerty	Tastatur für den englischen Sprachgebrauch.
	Q	W	E	R	T	Y	U
	A	S	D	F	G	H	J
	Z	X	C	V	B	N	M
Azerty	Tastatur für den französischen und belgischen Sprachgebrauch
	A	Z	E	R	T	Y	U
	Q	S	D	F	G	H	J
	W	X	C	V	B	N

3.10 Weitere Anwendungen

Das Navigationsgerät stellt noch weitere Anwendungen bereit. Diese finden Sie im Hauptmenü.

• Tippen Sie auf das Display, um das Navigations-Hauptmenü aufzurufen.
• Tippen Sie einmal auf >, um die zweite Anzeigeseite des Hauptmenüs zu erreichen.

- Tippen Sie auf + Extras.

- Wählen Sie eine der vier Optionen durch Antippen aus.

Weltzeit

Beschreibung auf Seite 91

Rechner

Beschreibung auf Seite 91

Einheitenumrechner

Beschreibung auf Seite 91

Länderinfo

Beschreibung auf Seite 92

3.10.1 Weltzeit

Anhand der von Ihnen bestimmten Zeitzone (Seite 86) errechnet das Gerät die Uhrzeit für drei weitere Zonen. Tippen Sie auf Fertig, um zur Navigationsanzeige zu wechseln.

Diese anzuzeigenden Zeitzonen sind frei wählbar. Gehen Sie dazu wie folgt vor:

• Tippen Sie zur Auswahl der Zone auf eine der drei Uhren.
• Wählen Sie aus der Liste eine beliebige Zone, indem Sie auf den Eintrag tippen. Sie können mit den Schaltflächen und die Anzeigeseiten wechseln.
  In einigen Fällen können Sie danach auswählen, welche der aufgeführten Städte unter der Uhr angezeigt werden soll. Wählen Sie dazu auch den Eintrag des Namens aus der Liste.

3.10.2 Rechner

Mit dieser Option blenden Sie einen Rechner ein, der über die vier Grundrechenarten sowie Wurzelrechnung verfügt. Bedienen Sie den Rechner, indem Sie die Ziffern und Rechensymbole antippen.

Tippen Sie auf Fertig, um zur Navigationsanzeige zu wechseln.

Tippen Sie auf die Schaltfläche Umrechnen, um das Ergebnis in den Einheitenumrechner zu senden.

3.10.3 Einheitenumrechner

Der Einheitenumrechner kann Währungen und verschiedene mathematische und physikalische Einheiten umrechnen.

Gehen Sie dazu wie folgt vor:

• Tippen Sie auf Umrechnung, um die Art der Umrechnung aus einer Liste auszuwählen.
• Tippen Sie auf Eingabeeinheit, um die Einheit der Umrechnungsart zu bestimmen.
• Tippen Sie auf Betrag, um einen Zahlenwert einzugeben.

Wenn Sie von der Funktion Rechner zum Einheitenumrechner gewechselt haben, steht an dieser Stelle das Ergebnis Ihrer letzten Berechnung.
- Tippen Sie auf Ausgabeeinheit, um auszuwählen, in welche Einheit der angegebene Betrag umgerechnet werden soll.

Tippen Sie auf Fertig, um zur Navigationsanzeige bzw. zum Rechner zurück zu gelangen.

3.10.4 Länderinfo

Die Länderinfo bietet Ihnen Informationen zu spezifischen Angaben verschiedener Länder. Dies sind gesetzliche Bestimmungen, die für Fahrer von KFZ, LKW oder Motorrad wichtig sind. Auch landesweite Regelungen wie z.B. die Währung oder die internationale Telefonvorwahl sind hier aufgeführt.

• Wählen Sie aus der Liste ein Land, indem Sie auf den Eintrag tippen. Sie können mit den Schaltflächen √ und ∧ die Anzeigeseiten wechseln.
• Es wird eine Übersicht mit den wichtigsten Geschwindigkeitsangaben eingeblendet. Gegebenenfalls werden auch weitere Angaben aufgelistet.

Wenn keine Geschwindigkeitsbegrenzung vorliegt, wird Unl (Unlimited = keine Begrenzung) angezeigt.

Zulässige Höchstgeschwindigkeiten auf:

Maximal zulässiger Blutalkoholgehalt in Promille

Internationale Telefonvorwahl

Abblendlicht ist auch am Tage vorgeschrieben

Mautpflichtige Autobahnen

Eine Warnweste ist mitzuführen

Witterungs- oder jahreszeitbedingt sind Winterreifen vorgeschrieben

(gegebenenfalls werden die Zeitabschnitte mit Monatsangaben versehen, z.B. 1.11 1.4 für 1.November bis 1.April)

Die Angaben haben keinen Anspruch auf Vollständigkeit und Aktualität. Vergewissern Sie sich in unklaren Situationen bei Einfahrt in das betreffende Land.

• Tippen Sie auf die Schaltfläche Mehr, um weitere Informationen über das Land zu erfahren.
• Wenn mehr als fünf Einträge verfügbar sind, können Sie mit den Schaltflächen und die Anzeigeseiten wechseln.
  Tippen Sie auf Zurück, um zur vorherigen Anzeige zu wechseln.
• Tippen Sie erneut auf Zurück, um zur Länderliste zu wechseln.
• Tippen Sie auf Fertig, um zur Navigationsansicht zurück zu gelangen.

3.10.5 Zustand des GPS

Mit dieser Funktion können Sie Informationen über Ihren Standort und die Anzahl und Empfangsqualität der GPS-Satelliten einsehen.

• Tippen Sie auf das Display, um das Navigations-Hauptmenü aufzurufen.
• Tippen Sie einmal auf >, um die zweite Anzeigeseite des Hauptmenüs zu erreichen.
• Tippen Sie auf GPS Status.

Die folgenden Informationen können Sie der Übersicht entnehmen:

Tippen Sie auf Fertig, um zur Navigationsanzeige zurück zu wechseln.

3.10.6 Display kalibrieren

Eine Kalibrierung ist erforderlich, wenn das Display nicht mehr ordnungsgemäß auf Eingaben reagiert. Gehen Sie dazu wie folgt vor:

• Tippen Sie auf das Display, um das Navigations-Hauptmenü aufzurufen.
• Tippen Sie dreimal auf →, um die vierte Anzeigeseite des Hauptmenüs zu erreichen.

- Tippen Sie auf 📋 Kalibrieren.

- Tippen Sie mit dem Eingabestift auf das eingeblendete Kreuz auf dem Display und folgen Sie den weiteren Anweisungen.

4 Anhang

4.1 Mit einem Computer verbinden

Sie können mit einem Computer auf den eingebauten Flash- Speicher und die Speicherkarte (falls eingelegt) des Navigationsgerätes zugreifen, um die Kartendaten zu aktualisieren (siehe Seite 97).

Sie benötigen dazu einen Computer mit dem Betriebssystem Windows ^® 2000/XP oder Windows Vista ^® und einen freien USB-Anschluss vom Typ USB 1.1 oder USB 2.0.

Die Bedienung des Gerätes ist nicht möglich, wenn eine Verbindung zu einem Computer hergestellt ist.

• Stecken Sie den Mini-USB-Stecker des USB-Datenkabels [Seite 11, Pos.5] in die Buchse [Seite 12, Pos.2] des Navigationsgerätes.
• Stecken Sie den anderen Stecker des USB-Datenkabels in eine freie USB-Buchse Ihres eingeschalteten Computers.
• Das Betriebssystem erkennt den Flash-Speicher automatisch als Wechseldatenträger und bindet diesen in den Arbeitsplatz ein. Wenn eine Speicherkarte im Navigationsgerät eingelegt ist, wird auch diese als Wechseldatenträger im Arbeitsplatz angezeigt.

Abhängig vom Computer wird für den Flash-Speicher und die Speicherkarte (falls vorhanden) ein Laufwerksbuchstabe vergeben.

Mit den üblichen Kopierfunktionen des Betriebssystems können Sie nun Daten in den Flash-Speicher kopieren, löschen, verschieben oder umbenennen. Beachten Sie, dass der Flash-Speicher über eine begrenzte Kapazität von 2 GB verfügt, und davon ein großer Teil durch die Anwendungen der Navigationssoftware in Anspruch genommen wird.

Belassen Sie Namen und Inhalt der Ordner Targa und Maps unverändert, um die Funktion des Navigationsbetriebs sicherzustellen. Kartendaten können Sie bequem mit Hilfe der beigelegten DVD kopieren.

4.2 Die DVD

Mit Hilfe der beigelegten DVD können Sie Kartendaten oder Ansagestimmen installieren und löschen.

Beachten Sie, dass das Navigationsgerät mit dem Computer verbunden sein muss (siehe Seite 96).

- Legen Sie die DVD in Ihr DVD-Laufwerk ein. Der Autostart ruft automatisch folgendes Menü auf:

- Tippen Sie auf die Auswahlschaltfläche hinter Select, und wählen Sie dann Ihre Sprache aus der Liste aus, indem Sie darauf klicken.

Wenn bei Ihrem Computer der Autostart deaktiviert ist, starten Sie die Installation bitte manuell, indem Sie die Datei „installer.exe“ im Verzeichnis „Installer“ auf der DVD mit Doppelklick aktivieren.

Es erscheint das Hauptmenü der DVD. Es ist aufgeteilt in drei Bereiche:

	Karten (Seite 99)Hier können Sie weitere Karten hinzufügen oder Karten entfernen.
	Stimmen (Seite 100)Hier können Sie weitere Ansagestimmen hinzufügen oder entfernen.
	Support (Seite 102)Gibt Ihnen die Möglichkeit, das Navigationsgerät in den Auslieferungszustand zu versetzen oder unterstützende Internetseiten mit weiteren Informationen aufzurufen.

Wählen Sie aus den Optionen aus, indem Sie auf das entsprechende Symbol klicken.

Karten Stimmen Support TARGA Traveller powered by Sygc Genutzter Speicherplatz: 1.6 GB / 1.7 GB Syndronisieren

Zeigt Ihnen den belegten und insgesamt verfügbaren Speicherplatz an

4.2.1 Kartenmaterial installieren

Hier können Sie Karten hinzufügen oder Karten entfernen

■ Klicken Sie im DVD-Hauptmenü auf

Karten.

- Wählen Sie aus der Liste eine Karte aus, indem Sie in das dahinterstehende Kontrollkästchen klicken. In dem Kontrollkästchen wird daraufhin ein grünes Pfeilsymbol dargestellt.

Oder

- Wählen Sie installierte Karten ab, indem Sie die Markierung in dem Kontrollkästchen durch Klicken entfernen. In dem Kontrollkästchen wird daraufhin ein rotes Pfeilsymbol dargestellt.

Karten Stömmen Support Verfügbare Karten Andorra Version 2007.10 Size 62 ms Installiert Österreich Version 2007.10 Size 42.7 ms Installiert Belgien Version 2007.10 Size 32.4 ms Installiert Schweiz Version 2007.10 Size 33.7 ms Installiert Deutschland Version 2007.10 Size 277 ms Installiert Dänemark Version 2007.10 Size 23.5 ms Verfügbar Genutzter Speicherplatz: 1.4 os / 1.7 os Synchronisierten

Sie können auch mehrere Karten auswählen, wenn der Speicherplatz des Gerätes ausreichend ist.

- Klicken Sie auf den Schalter Synchronisieren, um den Kopiervorgang zu starten.

Kopiere Datei I:\Maps\DNK\dnk.g0

Es erscheint eine Grafik, die Ihnen Auskunft über den Fortschritt des Kopiervorgangs gibt. Warten Sie, bis der obere rote Statusbalken das Ende erreicht hat. Der Kopiervorgang ist dann abgeschlossen und die Einblendung erlischt.

4.2.2 Ansagestimmen installieren

Genauso wie Sie Kartenmaterial installieren und entfernen können, haben Sie auch die Möglichkeit, Ansagestimmen zu installieren.

Selbstverständlich können Sie mehrere Stimmen installieren und später bei der Verwendung des Gerätes eine aktive Stimme auswählen (Seite 87).

Es stehen nicht für alle Sprachen mehrere Ansagestimmen bereit.

■ Klicken Sie im DVD-Hauptmenü auf Stimmen.
- Wählen Sie aus der Liste eine Ansagestimme aus, indem Sie in das dahinterstehende Kontrollkästchen klicken. In dem Kontrollkästchen wird daraufhin ein grünes Pfeilsymbol dargestellt.

Oder

- Wählen Sie installierte Stimmen ab, indem Sie die Markierung in dem Kontrollkästchen durch Klicken entfernen. In dem Kontrollkästchen wird daraufhin ein rotes Pfeilsymbol dargestellt.

Karten Stimmen Höfe Simmen English UK Simon Size 2.4 ms Verfügbar Suomi Laena Size 3.5 ms Verfügbar Français Pierre Size 2.3 ms Verfügbar Deutsch Doris Size 2.8 ms Verfügbar Δεστοινο Woman Size 1.8 ms Verfügbar Magyar Kata Size 2.7 ms Verfügbar Genutzter Speicherplatz: 1.7 ae / 1.8as Synchronisieren

- Klicken Sie auf den Schalter Synchronisieren, um den Kopiervorgang zu starten.

Es erscheint eine Grafik, die Ihnen Auskunft über den Fortschritt des Kopiervorgangs gibt (siehe vorhergehende Seite).

4.2.3 Support

Hier können Sie das Gerät in den Auslieferungszustand zurück versetzen. Dabei werden alle persönlichen Einstellungen gelöscht, und die Software erscheint beim folgenden Neustart wie nach der Auslieferung.

Beachten Sie, dass das Zurückversetzen in den Auslieferungszustand etwa eine Stunde dauert. Während dieser Zeit dürfen der Computer und das Navigationsgerät weder abgeschaltet noch das Navigationsgerät vom Computer getrennt werden.

Diese Funktion können Sie auch nutzen, wenn durch eine Formatierung oder Fehlbedienung des Gerätes der interne Speicher gelöscht wurde. Mit den folgenden Schritten wird die Navigationssoftware wiederhergestellt.

- Klicken Sie im DVD-Hauptmenü auf 📁 Support.

Karten Stimmen Support Klicken Sie bitte hier, um Ihr Gerät in den Auslieferungszustand zurückzusetzen. Für weitere Informationen besuchen Sie bitte unsere Website. service.targa.co.uk service.targa.de Genutzter Speicherplatz: 1.6 os / 1.7 os Synchronisieren

- Klicken Sie auf die Schaltfläche ⏻ Reset, um das Gerät zurück zu setzen.

Es erscheint eine Sicherheitsabfrage, die Sie durch Klicken auf OK bestätigen müssen. Klicken Sie auf Abbrechen, um den Vorgang ohne Änderung abzubrechen.

Außerdem stellt dieses Fenster Links bereit, die Sie auf Internetseiten mit weiterführenden Informationen verweisen. Dazu ist eine Internetverbindung erforderlich. Gegebenenfalls entstehen Ihnen dabei weitere Kosten durch die Einwahl in das Internet.

• Klicken Sie auf den Link mit Ihrer Landesflagge, um die entsprechende Seite aufzurufen.
• Ihr Standard-Internet-Browser startet automatisch und zeigt Ihnen die gewünschte Internetseite an.

Einen einfachen Reset (Warmstart) können Sie auch durchführen, indem Sie kurz die Reset-Taste [Seite 12, Pos.8] drücken.

4.3 Kartenmaterial

Für folgende europäische Länder steht Kartenmaterial zur Verfügung (alphabetisch sortiert):

Albanien	Monaco
Andorra	Montenegro
Belgien	Niederlande
Bosnien und Herzegovina Norwegen
Bulgarien	Österreich
Dänemark	Polen
Deutschland	Portugal
Estland	Rumänien
Finnland	San Marino
Frankreich	Schweden
Gibraltar	Schweiz
Griechenland	Serbien
Großbritannien	Slowakei
Irland	Slowenien
Italien	Spanien
Kroatien	Tschechische
Lettland	Türkei
Liechtenstein	Ukraine
Litauen	Ungarn
Luxemburg	Vatikanstadt
Mazedonien	Weißrussland
Moldawien

Repub

4.4 Index

3

3D-Anzeige.... 48

A

Akku.... 14

an einem Computer aufladen. 16

im Auto aufladen 15

Anschlüsse 12

Anzeige

Autozoom 58

Beschilderung 55

Bildschirmtastatur...... 88

Streckeninfo 58

Auslandsreise 92

Autobahnen meiden...... 41

Autozoom.... 58

B

Bahnübergänge 58

Beleuchtung

Automatische Abschaltung .... 58

Helligkeit.... 49

Bereich umfahren 54

Bildschirmtastatur 88

D

Display

drehen 56

Helligkeit, für die Navigation... 49

kalibrieren.... 95

Linkshänder...... 57

DVD....97

E

Ein-/Ausschalten 21

Einheitenumrechner.... 91

Empfangsqualität 94

Ersteinrichtung 22

F

Farbe.... 49

Favoriten

auswählen 43

hinzufügen.... 75

umbenennen 78

G

Geschwindigkeit

in anderen Ländern 92

GPS-Technik.... 29

H

Heimadresse

abrufen 45

eingeben.... 44

K

Karte

auswählen 85

installieren 99

speichern/löschen 97

verfügbare Karten 104

Ziel auswählen 36

Kartenübersicht.... 51

Kategorie

löschen.... 81

POI 76

KFZ-Halterung

ausrichten.... 20

montieren 18

Kilometer.... 86

Koordinaten

ablesen.... 94

eingeben.... 37

Einheit einstellen 87

L

Länder.... 92

Lautstärke 26

Letzte Ziele 46

Lieferumfang.... 10

Linkshänder 57

M

Mautstraßen...... 41, 63

Meilen 86

Menü

Navigations-Hauptmenü...... 30

N

Navigationsanzeige.... 35

P

Perspektive 48

Pflege

Pflege des Displays.... 13

POI 74

hinzufügen 75

Kategorie erstellen.... 76

löschen 79

umbenennen.... 78

Warnung 83

zur Anzeige auswählen ....52, 82

Präsentation 72

R

Rechner.... 91

Rechtshänder...... 57

Regionale Einstellungen ..... 86

Reset....102

Route

als Liste.... 68

anzeigen 71

in Einzelbildern 69

Letzte Ziele 46

löschen 72

mit Zwischenzielen planen ..... 64

Präsentation 72

programmieren 36

programmieren, alternativ.....39

programmieren, kein GPS-Empfang.... 38

programmieren, Schnellanleitung .... 32

Voreinstellungen 62

Zusammenfassung 70

s

Seriennummer 111

SiRFInstantFixII™ 29

Speicherkarte...... 17

einsetzen.... 17

entnehmen 17

Schreibschutz...... 18

Speichern

Aktuelle Position...... 50

POI 75

Spurassistent 58

Stadt eingeben.... 32

Stimme

auswählen.... 87

installieren.... 100

Straße eingeben 32

Systemwiederherstellung ..... 102

T

Tag/Nacht-Ansicht 49

Tastentöne.... 28

U

Übersicht.... 12

V

Vogelperspektive 48

W

Warnung Bahnübergang.... 58 Geschwindigkeit .... 60

Weltzeituhr 91

Wendemanöver vermeiden...... 57

Z

Zeitanzeige.... 86

Zeitzone 86

Ziel eingeben.... 36

Zwischenziele löschen .... 66 planen.... 64

4.5 Technische Daten

Navigationsgerät
Modell PNA-E3530
Prozessor SiRFatlasIII ^TM 372 MHz
Speicher 64 MB RAM, 2 GB NAND Flash Laufwerk
Kartenleser SD-Karten bis max. 2GB
Betriebssystem Microsoft Windows ^ CE 5.0 Core Version
Farbdisplay 3,5“ Farbdisplay mit 65536 Farben
GPS Chipsatz	SiRFatlasIII ^TM mit SiRFGRF3i+ und SiRFInstantFixII ^TM
USB-Schnittstelle USB 1.1

KFZ-Ladeadapter
Modell NYT253
Eingang 12-24 V , 0,28 - 0,56 A	---
Ausgang 5 V , 1,0 A max.	---
Sicherung T2AL / 250V

4.6 Garantiehinweise

36 Monate Garantie ab Kaufdatum

Deutschland

Wichtige Garantiehinweise

Sehr geehrter Kunde,

vielen Dank für Ihre Entscheidung ein TARGA Produkt zu erwerben.

Bitte lesen Sie vor Inbetriebnahme Ihres TARGA Produktes sorgfältig die beigefügte Dokumentation bzw. Onlinehilfe. Sollte es mal zu einem Problem kommen, welches auf diese Weise nicht gelöst werden kann, wenden Sie sich bitte an unsere Hotline.

Für den Fall, dass eine telefonische Lösung nicht möglich ist, erhalten Sie eine Bearbeitungsnummer (RMA), welche Sie bitte inkl. einer Kopie des Kaufbeleges dem Gerät beilegen. Nachdem Sie das Gerät transportsicher und neutral verpackt haben, senden Sie es bitte, mit der RMA außen am Päckchen vermerkt, zur Garantieabwicklung an die Adresse, welche Ihnen unser Hotlinemitarbeiter nennt. Nach Erhalt des Gerätes, beseitigen wir vorhandene Herstellungs- und Materialfehler kostenlos.

Aktuelle Informationen und Antworten auf die am häufigsten gestellten Fragen erhalten Sie im Internet unter:

www.targa.de

Diese Garantie gilt in Deutschland.

Ihre gesetzlichen Gewährleistungen gegenüber dem Verkäufer bestehen neben dieser Garantie und werden durch diese nicht eingeschränkt.

Hersteller: TARGA GmbH, Postfach 2244, D-59482 Soest

Hotline-Nummer: 01805-043311

(Bitte halten Sie Ihre Seriennummer bereit!) 0,14 €/Min., Festnetz der T-COM/Mobilfunktarife abweichend

www.targa.de

36 Monate Garantie ab Kaufdatum

Wichtige Garantiehinweise

Sehr geehrter Kunde,

vielen Dank für Ihre Entscheidung ein TARGA Produkt zu erwerben.

Bitte lesen Sie vor Inbetriebnahme Ihres TARGA Produktes sorgfältig die beigefügte Dokumentation bzw. Onlinehilfe. Sollte es mal zu einem Problem kommen, welches auf diese Weise nicht gelöst werden kann, wenden Sie sich bitte an unsere Hotline.

Für den Fall, dass eine telefonische Lösung nicht möglich ist, erhalten Sie eine Bearbeitungsnummer (RMA), welche Sie bitte inkl. einer Kopie des Kaufbeleges dem Gerät beilegen. Nachdem Sie das Gerät transportsicher und neutral verpackt haben, senden Sie es bitte, mit der RMA außen am Päckchen vermerkt, zur Garantieabwicklung an die Adresse, welche Ihnen unser Hotlinemitarbeiter nennt. Nach Erhalt des Gerätes, beseitigen wir vorhandene Herstellungs- und Materialfehler kostenlos.

Aktuelle Informationen und Antworten auf die am häufigsten gestellten Fragen erhalten Sie im Internet unter:

www.targa.at

Diese Garantie gilt in Österreich.

Ihre gesetzlichen Gewanrleistungen gegenüber dem Verkaufet bestehen neben dieser Garantie und werden durch diese nicht eingeschränkt.

Hersteller: TARGA GmbH, Postfach 2244,

D-59482 Soest

Hotline-Nummer: 01-79576009

(Bitte halten Sie Ihre Seriennummer bereit!)

www.targa.at

4.7 Seriennummer

PNA-Seriennummer

TARGA GmbH

Lange Wende 41

D-59494 Soest

Germany
