BEDIENUNGSANLEITUNG BMC255SS BAUMATIC

Benutzerhandbuch für Ihre Baumatic

BMC255SS

Mikrowellen-Einbaukombination (25 Liter-Garraum) mit Grill

Baumatic®

HINWEIS: Dieses Bedienungshandbuch für den Benutzer enthält wichtige Informationen, einschließlich Punkten zu Sicherheit & Installation, die es Ihnen ermöglichen werden, aus Ihrem Gerät den größten Nutzen zu ziehen. Bitte bewahren Sie es an einem sicheren Ort auf, so dass Sie oder alle anderen Personen, die mit dem Betrieb des Gerätes nicht vertraut sind, es in der Zukunft rasch zur Hand haben.

DD 25/09/09

Inhaltsverzeichnis

Umwelthinweis

4

Wichtige

Sicherheitsinformationen

5-9

Produktangaben

P

r

o

d

u

k

t

a

b

m

e

s

s

u

Ausschnittsabmessungen

9

Produktmerkmale

9

Beschreibung des

Gerätes

10-11

B

e

d

i

e

n

f

e

l

d

Der

Drehteller

11-12

Verwendung Ihrer Mikrowelle
12-25

Einstellen der Uhr

1

2

Vor

dem

ersten

Gebrauch

13

Garen

mit

der

Mikrowelle

13-14

Während

des

Betriebs

14

Garen mit dem Grill/Grill-Kombinations-Betrieb

15

A

u

f

t

a

u

-

A

u

t

o

m

a

t

Gar-Automatikprogramme

17

Einstellen

mehrerer

Garphasen

18

Einstellen

eines

verzögerten

Starts

19

Sicherheitsverriegelung

20

Richtlinien für das Garen mit der Mikrowelle

21

Geeignete Materialien für das Garen mit Mikrowelle

22

Ungeeignete Materialien für das Garen mit Mikrowelle

23

Übersicht

Kochutensilien

23

A

u

f

t

a

u

-

H

i

n

w

e

i

s

A

u

f

t

a

u

-

Ü

b

e

r

s

i

c

Reinigung
und Wartung
26-27

D	a	s	Ä	u		e	r	e	d	e	s
Das	Innere		des	Gerätes						26
Drehteller und Drehsockel									26
Allgemeine Reinigungshinweise									26-27

Installation

2 7 - 3 1 28

Elektrischer Anschluss 28

Ausschnitts- und Belüftungsanforderungen 29

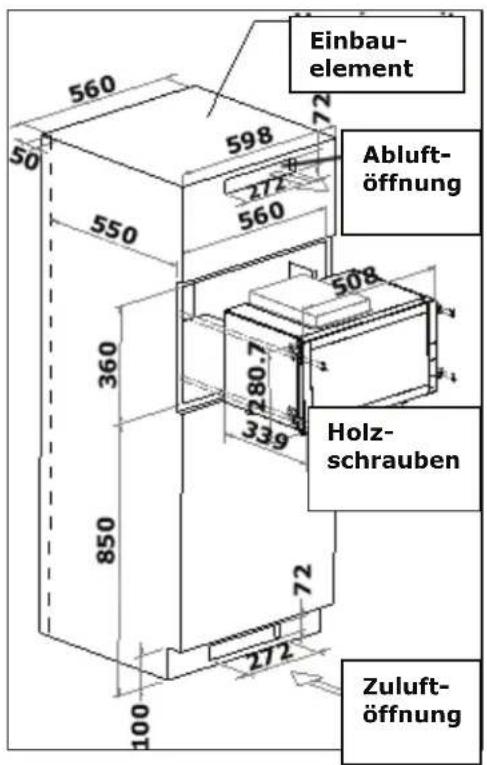

Montage der Mikrowelle in eine Einbauzeile 30-31

Fehlerbehebung

31-33

Kontaktinformationen

34

Umwelthinweis

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG bzgl. elektrischer und elektronischer Altgeräte (Waste electrical and Electronic Equipment, WEEE) gekennzeichnet. Indem Sie sicherstellen, dass dieses Produkt korrekt entsorgt wird, helfen Sie bei der Vermeidung potenziell negativer Konsequenzen für die Umwelt und die Gesundheit von Menschen, welche anderenfalls durch unangemessene Entsorgung dieses Produkts entstehen könnten.

Das Symbol — auf dem Produkt bzw. in den Begleitdokumenten des Produkts zeigt an, dass dieses Gerät nicht als Hausmüll behandelt werden darf. Stattdessen sollte es an eine Abfallsammelstelle zum Recycling von Elektro- und elektronischen Geräten übergeben werden.

Die Entsorgung muss in Übereinstimmung mit örtlichen Umweltbestimmungen hinsichtlich der Abfallentsorgung erfolgen.

Weiterreichende Informationen bzgl. Behandlung, Verwertung und Recycling dieses Produkts erhalten Sie von Ihren lokalen Behörden, Ihrem Entsorgungsdienst für Haushaltsmüll oder dem Händler, bei dem Sie das Produkt erworben haben.

○ Die von Baumatic verwendeten Verpackungsmaterialien sind umweltfreundlich und können recycelt werden.

- Bitte entsorgen Sie das gesamte Verpackungsmaterial mit angemessener Rücksicht auf die Umwelt.

WICHTIGE SICHERHEITSINFORMATIONEN

Ihre Sicherheit ist für Baumatic von größter Wichtigkeit. Bitte stellen Sie sicher, dass Sie dieses Bedienungsheft lesen, bevor Sie versuchen, das Gerät zu installieren oder zu benutzen. Falls Sie sich bezüglich irgendwelcher der in diesem Heft enthaltenen Informationen nicht sicher sind, kontaktieren Sie bitte den Baumatic-Kundendienst.

Allgemeine Informationen

• Dieses Gerät ist für den Gebrauch im Haushalt bestimmt. Es kann NICHT als freistehende Mikrowelle verwendet werden, sondern muss in eine Standardküchenzeile oder eine Einbaueinheit eingebaut werden (siehe u. Abschnitt "Installation").
• Sie sollten das Gerät nur verwenden, wenn Drehteller und Drehring eingesetzt sind.
• Sie sollten nur mikrowellengeeignetes Kochgeschirr verwenden.
  o Zur Vermeidung von Korrosion auf Grund von Feuchtigkeit/Kondensat sollten Garraum und Tür der Mikrowelle nach jedem Gebrauch des Gerätes trockengerieben werden.
• Das Gerät darf nicht unbeaufsichtigt bleiben, falls Sie Lebensmittel in Behältern aus Papier, Kunststoff oder anderen entflammbaren Materialien erhitzen oder garen. Unbeaufsichtigt könnten sie eine Feuergefahr darstellen.
• Sollten Sie bemerken, dass von dem Gerät Rauch aufsteigt, sollten Sie die Tür der Mikrowelle geschlossen halten und das Gerät dann von der Stromversorgung trennen. Verwenden Sie Ihren Mikrowellenofen NICHT wenn Sie vermuten, dass das Gerät nicht korrekt funktioniert.

Installation

o WICHTIG: Nur die von Baumatic unterstützte und in dieser Bedienungsanleitung beschriebene Einbaumontage darf ausgeführt werden.
- Mit der Mikrowelle wird ein separater Einbausatz geliefert, um Ihnen die Einbaumontage zu ermöglichen.
o WICHTIG: Angrenzende Möbel oder Gehäuse und alle bei der Installation verwendeten Materialien müssen während des Gebrauchs des Ofens einer Mindesttemperatur von 85° C über

der Umgebungstemperatur des Raumes, in dem sich das Gerät befindet, widerstehen können.

○ Bestimmte Typen von Vinyl- oder Laminat-Küchenmöbeln sind besonders anfällig für Hitzeschäden oder Verfärbungen bei Temperaturen unter den oben angegebenen Richtlinien.

○ Alle Schäden, die durch die Installation des Gerätes unter Verstoß gegen diese Temperaturgrenze oder durch das Platzieren von angrenzendem Schrankmaterial in einem Abstand von weniger als 4mm zum Gerät entstehen, unterliegen der Haftung des Eigentümers.

○ Ziehen Sie bitte für den Gebrauch in Freizeitfahrzeugen die entsprechenden, in den Installationsanweisungen für dieses Gerät angegebenen Informationen heran.

○ Die Verwendung dieses Gerätes für jeden anderen Zweck oder in jeder anderen Umgebung ohne die ausdrückliche Zustimmung der Firma Baumatic GmbH macht jede Garantie oder jeden Haftungsanspruch ungültig.

Die Garantie gilt für elektrische und mechanische Defekte Ihres neuen Gerätes und unterliegt gewissen Einschränkungen, die in den Baumatic Garantiebedingungen beschrieben werden. Die vorstehenden Bestimmungen beeinträchtigen nicht Ihre gesetzlichen Rechte.

Service

- Ihre Mikrowelle entspricht allen einschlägigen Sicherheitsnormen. Damit das Gerät auch weiterhin sicher funktioniert, sollte nur ein vom Baumatic-Kundendienst zugelassener Techniker an dem Gerät arbeiten.

o WICHTIG: Es ist gefährlich, für eine nicht qualifizierte Person am Gerät zu arbeiten. Insbesondere falls die Abdeckung entfernt wird, die vor der Mikrowellenenergie schützt.

o Falls Sie bemerken, dass Türdichtung, Türoberfläche, Stromkabel und Stecker beschädigt sind, sollten Sie das Gerät nicht weiter verwenden. Trennen Sie es von der Stromzufuhr und kontaktieren Sie den Baumatic-Kundendienst.

- Verwenden Sie für den Einbau in Ihr Gerät nur Originalersatzteile von Baumatic. Diese können von der Ersatzteilabteilung von Baumatic bezogen werden.

Warnung und Sicherheitshinweise

• Dieses Gerät entspricht allen aktuellen europäischen Sicherheitsrichtlinien. Baumatic möchte jedoch betonen, dass diese Erfüllung der aktuellen Rechtsprechung nicht die Tatsache aufhebt, dass die Oberflächen des Gerätes während des Gebrauchs heiß werden und nach dem Betrieb Hitze halten.
  o Stellen Sie NICHTS zwischen Tür und Türrahmen.
  o Lagern Sie NICHTS Entflammbares im Inneren der Mikrowelle. Diese Gegenstände könnten beim Einschalten der Mikrowelle in Brand geraten.
• Schalten Sie das Gerät NICHT an, wenn sich in der Mikrowelle keine Lebensmittel oder Flüssigkeiten befinden. Der Betrieb der leeren Mikrowelle könnte eine Überladung verursachen.
• Die Türdichtungen und Türoberflächen sollten IMMER sauber und frei von Ablagerungen sein.

Kindersicherung

○ Baumatic empfiehlt dringend, Babies und kleine Kinder aus der Nähe des Gerätes fernzuhalten und ihnen niemals zu gestatten, das Gerät zu berühren.
- Falls es notwendig ist, dass sich jüngere Familienmitglieder in der Küche aufhalten, stellen Sie bitte sicher, dass diese zu jeder Zeit gut beaufsichtigt werden.
- WICHTIG: Dieses Gerät sollte nur von Erwachsenen bedient werden. Sie sollten es kleinen Kindern NICHT gestatten, die Mikrowelle ohne Aufsicht zu bedienen. Ältere Kinder sollten das Gerät nur nach gründlicher Einweisung hinsichtlich des Gebrauchs der Mikrowelle und der Folgen unsachgemäßer Verwendung bedienen.

Allgemeine Sicherheit

• Lassen Sie nicht zu, dass elektrische Anschlüsse oder Kabel mit Bereichen des Gerätes in Kontakt kommen, die heiß werden.
  o Verwenden Sie das Gerät nicht zum Beheizen des Raumes, in dem es sich befindet.
  o Verwenden Sie das Gerät nicht zum Trocknen von Papier, Textilien oder Tieren.
  ○ Installieren Sie das Gerät nicht neben Gardinen oder empfindlichen Einrichtungsgegenständen.

o Verwenden Sie das Gerät nicht zum Erhitzen ungeöffneter Flaschen oder Dosen etc.
- Erhitzen Sie kein Speiseöl oder Alkohol enthaltende Flüssigkeit, da sich diese möglicherweise spontan entzünden können.
o Kochen Sie keine Eier oder ähnliche Lebensmittel in der Schale, da diese ansonsten platzen könnten. Sie können Eier in Ihrer Mikrowelle pochieren, vorausgesetzt, dass Sie zuvor die Dotter anstechen.
o Versuchen Sie nicht, Kochgeräte mittels der Ofentür zu heben oder zu bewegen, da dies zu Schäden am Gerät oder Verletzung der das Gerät anhebenden Person führen könnte.

Reinigung

• Der Ofen sollte regelmäßig gereinigt werden.
  ○ Bei Verwendung dieses Gerätes und bei Befolgen der Reinigungsprozedur sollte mit großer Sorgfalt vorgegangen werden.
  o WICHTIG: Das Gerät muss vom Stromnetz getrennt werden (Sicherung ausschalten), bevor der Reinigungsvorgang durchgeführt wird.

Installation

Dieses Gerät muss von einer entsprechend qualifizierten Person in strikter Übereinstimmung mit den Anweisungen des Herstellers installiert werden.

Die Firma Baumatic GmbH lehnt jede Verantwortung für Verletzungen oder Schaden an Personen oder Besitz ab, welche/r aus unsachgemäßer Verwendung oder Installation dieses Gerätes entstehen.
- Während des Betriebes des Backofens werden Hitze, Dampf und Feuchtigkeit erzeugt. Achten Sie darauf, Verletzungen zu vermeiden und vergewissern Sie sich, dass der Raum angemessen entlüftet wird. Bleibt das Gerät über einen längeren Zeitraum in Betrieb, so ist eventuell eine zusätzliche Belüftung erforderlich.
o Lassen Sie sich bitte von Ihrem qualifizierten Monteur beraten, falls Sie hinsichtlich der für Sie erforderlichen Belüftung Zweifel haben sollten.

Konformitätserklärung

o CE: Das Gerät entspricht den europäischen Richtlinien 89/336/EHS, 93/68/EHS, 73/23/EHS und späteren Änderungen und der Richtlinie "RoHS" 2002/95/EU.*
- Der Hersteller erklärt, dass der Ofen mit zertifizierten Materialien hergestellt wurde und verlangt, dass das Gerät in Übereinstimmung mit den gültigen Normen installiert wird. Dieses Gerät ist nur für Haushaltszwecke bestimmt und nur für den Gebrauch durch eine erfahrene Person.
* Die RoHS-Richtlinie bedeutet "Beschränkung der Verwendung von bestimmten gefährlichen Substanzen in elektrischem und elektronischem Gerät". Diese Richtlinie untersagt den Verkauf neuer elektrischer und elektronischer Geräte auf dem EU-Markt, die mehr als den vereinbarten Umfang an Blei, Cadmium, Quecksilber, sechswertigem Chrom, polybromierte Biphenyle (PBB) und polybromierte Diphenylether (PBDE) als Flammenhemmer enthalten.

Produktangaben

Produktabmessungen

Höhe: 303 mm

Breite: 509 mm

Tiefe: 392 mm

Ausschnittsabmessungen

Höhe: 360 mm

Breite: 560 mm

Tiefe: 600 mm

Produktmerkmale

• 5 Leistungsstufen
  o Drucktasten-Steuerung
  o Sicherheitsverriegelung
• Innenbeleuchtung
  o LED-Anzeige
  o LED-Programmiereinheit
  o Auftauen nach Gewicht
• Grill-Betrieb
  o Edelstahlgehäuse und Innenraum
  o Edelstahl-Designrahmen
  o Sichtfenster
  ○ Volumen: 25 Liter
  o Mikrowellenleistung: 800 W

Zur späteren Verwendung notieren Sie bitte die folgenden Informationen, die auf dem Typenschild zu finden sind. Außerdem notieren Sie bitte das Kaufdatum Ihres Gerätes, das auf Ihrer Rechnung steht. Das Typenschild Ihrer Mikrowelle befindet sich rechts im Geräteinneren und/ oder an der Rückwand.

Modellnummer

Seriennummer

Kaufdatum

Beschreibung des Gerätes

1 10 11 1 9 8 7 6 5 4 3 2

1) Mikrowellentür
2) Türverschluss
3) Ofen
4) Aussparung für Drehsockel
5) Drehteller
6) Drehsockel
7) Taste Tür offen
8) Schalttasten
9) LED-Display
10) Mikrowellengehäuse
11) Wellenleiterabdeckung (siehe Zeichnung)

Wellenleiter- abdeckung

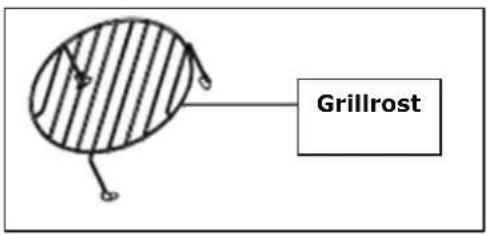

Grillrost

Bedienfeld

(Taste Leistungsstufe)

B) Grill-

Kombinationstaste

C) Vorwahltaste

Uhrzeit (Taste

Startverzögerung)

D) LED-Display

E) Stop/Abbrechen-

Taste

F) Kaltstart-Taste

(Start-Taste)

G) Taste Auftau-

Automatik

H) Taste Gar-

Automatik

I) Zeit-/ Gewicht-

Taste

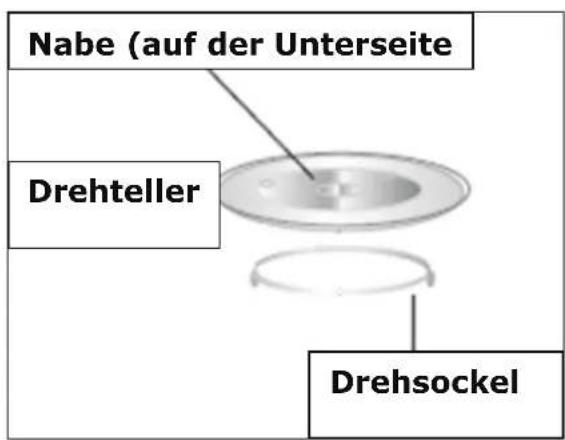

Der Drehteller

Nabe (auf der Unterseite) Drehteller Drehsockel

• Setzen Sie den Drehteller niemals verkehrt herum ein.
  ○ Während des Garprozesses MÜSSEN Drehteller und Drehsockel immer benutzt werden.

○ Alle Lebensmittel und Behälter müssen sich während des Garens IMMER auf dem Drehteller befinden.
o Rissige oder zerbrochene Drehteller oder Drehsockel sind umgehend auszutauschen. Originalersatzteile von Baumatic können von der Baumatic Ersatzteilabteilung bezogen werden.

Gebrauch Ihrer Mikrowelle

Einstellen der Uhr

• Nach dem Anschluss Ihrer Mikrowelle ans Netz können Sie die richtige Uhrzeit einstellen.
  o Zuerst blinkt das gesamte LED-Display, dann nur das Symbol "":". Drücken Sie nun die Vorwahltaste Uhrzeit (C), um die richtige Uhrzeit einzustellen. Das Gerät verfügt über eine 24-Stunden-Uhr.
• Wenn Sie die Zeit-/ Gewicht-Taste (I) drücken, beginnt die Stundenanzeige zu blinken. Drücken Sie solange auf die Zeit-/Gewicht-Taste, bis die zutreffende Stunde angezeigt wird.
  o Zum Bestätigen der Stundenanzeige drücken Sie erneut die Vorwahltaste Uhrzeit. Die Minutenanzeige auf dem Display beginnt zu blinken. Drücken Sie solange auf die Zeit-/ Gewicht-Taste, bis die Minuten passend angezeigt werden.
  o Zum Bestätigen der Minutenanzeige drücken Sie die Vorwahltaste Uhrzeit ein drittes Mal. Die Ziffern auf dem LED-Display hören auf zu blinken. Die Uhrzeit ist eingestellt.
• Wenn Sie die Uhrzeit nicht einstellen, müssen Sie jedes Mal, wenn Sie die Mikrowelle an das Stromnetz anschließen, die Stop/Abbrechen-Taste (E) einmal drücken, um das Gerät benutzen zu können.

Vor dem ersten Gebrauch

o Zum Entfernen eventueller Rückstände, die vom Herstellungsprozess übrig geblieben sein könnten, sollten Sie eine halb mit Wasser gefüllte Tasse in die Mikrowelle stellen.
o Stellen Sie die Mikrowelle für 2 Minuten auf höchster Leistungsstufe ein.
- Der Garraum des Ofens sowie die Außenseite des Gerätes sollten mit warmem Seifenwasser gereinigt werden, entweder mit einem Schwamm oder einem weichen Tuch. Bitte keinesfalls Scheuermittel verwenden. Anschließend sollte das Gerät gründlich getrocknet werden.
- Wir empfehlen die regelmäßige Verwendung eines passenden Edelstahlreinigers und Poliermittels für die Edelstahlelemente des Gerätes.

Garen mit der Mikrowelle

o Sobald die Uhr eingestellt ist, ist Ihre Mikrowelle einsatzbereit.
- Verwenden Sie die Türtaste (7), um die Tür der Mikrowelle zu öffnen.
o Vergewissern Sie sich, dass sowohl der Drehteller als auch der Drehsockel richtig im Geräteinneren montiert wurden.
- Stellen Sie beliebiges Gargut in die Mitte der Mikrowelle und schließen Sie die Türe. WICHTIG: Achten Sie darauf, dass die Türe der Mikrowelle sicher geschlossen ist.
o Zum Einstellen der erforderlichen Leistungsstufe drücken Sie die Einschalttaste der Mikrowelle (A). Auf dem LED-Display erscheinen die Angaben: 100P, 80P, 60P, 40P und 20P.

LED-Display	Mikrowellen-Leistungs-Pegel	Kraftniveau geeignet für...
100P Vollle Leistung (100%) Fleisch und Gemüse
80P Mittlere/hohe Leistung (80%) Eier, Fisch, Brei, Reis, Suppe
60P Mittlere Leistung (60%) Dampfgaren
40P Mittlere/niedrige Leistung (40%) Auftauen
20P Niedrige Leistung (20%) Warmhalten von Speisen

• Wenn die passende Leistungsstufe angezeigt wird, drücken Sie die Zeit-/ Gewicht-Taste (I) zum Einstellen der Garzeit. Die maximal einstellbare Garzeit beträgt 60 Minuten.
• Drücken Sie die Schnellstarttaste (F) und Ihre Mikrowelle beginnt mit dem Erhitzen.
  ○ Am Ende der Garzeit ertönt ein akustisches Signal und auf dem LED-Display taucht das Wort "END" auf.
  Das akustische Signal wird solange alle 3 Minuten wiederholt, bis die Stop/Abbrechen-Taste gedrückt wird oder die Tür der Mikrowelle mittels der Türöffner-Taste geöffnet wird.
  o WICHTIG: Das Innere der Mikrowelle und die von Ihnen gegarten Speisen sind möglicherweise extrem heiß. Seien Sie also vorsichtig beim Entnehmen von Gegenständen aus der Mikrowelle. Wir empfehlen die Verwendung eines Ofenhandschuhs.
• Nach dem Entnehmen der Speisen aus der Mikrowelle sollten Sie sicherstellen, dass die Türe geschlossen ist.

Während des Betriebes

o Zum Unterbrechen des Garvorganges (z.B. zum Wenden oder Umrühren) drücken Sie einmal auf die Stop/Abbrechen-Taste (E).
- Drücken Sie die Türtaste (7) zum Öffnen der Mikrowellentür.
- Bei geöffneter Tür können Sie z.B. Speisen umrühren, wenden oder die Lage auf dem Drehteller korrigieren.
- Zur Wiederaufnahme des Garvorganges schließen Sie die Tür und drücken einmal auf die Schnellstarttaste.
- Wenn Sie das Gargut vor Ablauf der Garzeit aus der Mikrowelle holen wollen, dann drücken Sie zum Abbruch des Garvorganges zweimal auf die Stop/Abbrechen-Taste.

Garen mit dem Grill/Grill-Kombinationsbetrieb

WICHTIG: Beim Einsatz des Grills bzw. des Grill-Kombi-Betriebes kann der Garraum, die Grillroste sowie das Kochgeschirr sehr heiß werden. SIE MÜSSEN beim Entnehmen von Grillgut aus dem Ofen Ofenhandschuhe tragen!

- Verwenden Sie die Türtaste (7), um die Tür der Mikrowelle zu öffnen.

o Vergewissern Sie sich, dass sowohl der Drehteller als auch der Drehsockel richtig im Geräteinneren montiert wurden.

- Legen Sie beliebiges Grillgut auf den Grillrost in die Mitte der Mikrowelle und schließen Sie die Tür der Mikrowelle. WICHTIG: Achten Sie darauf, dass die Türe der Mikrowelle sicher geschlossen ist.

- Beim Einsatz der Grillfunktionen ist ein Vorheizen des Ofens nicht erforderlich.

- Drücken Sie die Grill-Kombinationstaste (B). Auf dem LED-Display erscheint: G, C1, C2.

LED-Anzeige	Beschreibung	Geeignet für.
G	Ausschließlich Grillen	Grillen und bräunen von dünnen Fleischscheiben, Schwein, Würstchen und Chicken Wings.
C1 Garen mit Grill und Mikrowelle		Die Mikrowelle gart dickere Lebensmittel abwechselnd mit dem Grill-Heizelement: so werden die Speisen braun und knusprig.
C2 Garen mit Grill und Mikrowelle		Wie C1, aber das Grill-Element heizt länger.

- Wenn das passende Grillprogramm angezeigt wird, drücken Sie die Zeit-/ Gewicht-Taste (I) zum Einstellen der Garzeit. Maximal einstellbare Garzeit sind 60 Minuten.

- Drücken Sie die Schnellstarttaste (F) und Ihre Mikrowelle beginnt mit dem Erhitzen.

○ Am Ende der Garzeit ertönt ein akustisches Signal und auf dem LED-Display taucht das Wort "END" auf.

Das akustische Signal wird solange alle 3 Minuten wiederholt, bis die Stop/Abbrechen-Taste gedrückt wird oder die Tür der Mikrowelle mittels der Türöffner-Taste geöffnet wird.

Auftau-Automatikprogramme

• Verwenden Sie die Türtaste (7), um die Tür der Mikrowelle zu öffnen.
  o Vergewissern Sie sich, dass sowohl der Drehteller als auch der Drehsockel richtig im Geräteinneren montiert wurden.
• Stellen Sie beliebiges Gefriergut ins Zentrum des Garraums der Mikrowelle und schließen Sie die Tür. WICHTIG: Achten Sie darauf, dass die Türe der Mikrowelle sicher geschlossen ist.
  Drücken Sie die Taste Auftauautomatik (G). Auf dem LED-Display erscheint: d.1, d.2, d.3.

LED-Anzeige	Auftaustufe geeignet für...	Gewichtsbereich (kg)
d.1 Auftauen von Fleisch 0,1 – 2,0
d.2 Auftauen von Geflügel 0,2 – 3,0
d.3	Auftauen von Meeresfrüchten	0, Fisch,9

und

• Wenn das passende Auftauprogramm angezeigt wird, drücken Sie zur Eingabe des Gewichtes des Gefriergutes die Zeit/Gewichttaste (I).
• Drücken Sie die Schnellstarttaste (F) und Ihre Mikrowelle beginnt mit dem Erhitzen.
  ○ An bestimmten Stellen des Auftauvorganges ertönt ein akustisches Signal. Dann müssen Sie die Tür der Mikrowelle öffnen und das Gefriergut wenden.
• Zur Wiederaufnahme des Garvorganges schließen Sie die Tür und drücken einmal auf die Schnellstarttaste.
  o Zum Ende der Auftauzeit ertönt ein akustisches Signal und auf dem LED-Display taucht das Wort "ENDE" auf.
  Das akustische Signal wird solange alle 3 Minuten wiederholt, bis die Stop/Abbrechen-Taste gedrückt wird oder die Tür der Mikrowelle mittels der Türöffner-Taste geöffnet wird.

Garautomatik-Programme

• Verwenden Sie die Türtaste (7), um die Tür der Mikrowelle zu öffnen.
  o Vergewissern Sie sich, dass sowohl der Drehteller als auch der Drehsockel richtig im Geräteinneren montiert wurden.
• Stellen Sie beliebiges Gargut in die Mitte der Mikrowelle und schließen Sie die Türe. WICHTIG: Achten Sie darauf, dass die Türe der Mikrowelle sicher geschlossen ist.
• Drücken Sie die Taste Garautomatik (H). Das LED-Display zeigt: A.1 - A.8.

LED-Display	Lebensmittel-Gruppe	Garanleitung	Größe Gewicht
A.1 Popcorn Eignet sich zum Zubereiten fertiger, im Handel erhältlicher Popcorn-Beutel. Wenn die Körner nur noch alle 1 - 2 Sekunden aufpoppen, dann drücken Sie zum Abbrechen des Garvorganges die Stop/Abbrechen-Taste.			85 g
A.2 Popcorn As A.1 100 g
A.3 Pizza Eignet sich für das Aufwärmen eines Stückes kalter Pizza.			150 g
A.4 Getränke Benutzen Sie eine Tasse/ einen Becher mit einer breiten Öffnung und decken Sie diese nicht ab.			250 ml
A.5 Getränke As A.4 500 ml
A.6 Kartoffeln Schneiden Sie die Kartoffeln in 5 cm^3 große Stücke. Legen Sie sie auf einen großen Teller und decken diesen mit einer Mikrowellenhaube ab.			450 g
A.7 Kartoffeln As A.6 650 g
A.8 Fisch Waschen Sie den Fisch, entfernen Sie die Gräten und schlitzen Sie die Haut ein. Legen Sie den Fisch auf einen flachen Teller und würzen Sie ihn nach Bedarf. Decken Sie den Teller mit einer geeigneten Mikrowellen-Abdeckhaube ab. Lassen Sie den Fisch nach dem Garen noch 2 Minuten lang stehen.			450 g

○ Die Zeiten der Garautomatik-Programme eignen sich für Lebensmittel mit Raumtemperatur.
- Der Erfolg des Garprozesses hängt von der Temperatur, dem Gewicht und der Form der Speisen ab. Sie können die Garzeiten Ihren individuellen Erfordernissen anpassen.

Einstellen mehrerer Garphasen

Sie können mit der Mikrowelle zur gleichen Zeit mit verschiedenen Leistungsstufen garen. Die Höchstzahl dieser gleichzeitig einstellbaren Garphasen beträgt 4.

o Zum Einstellen der gewünschten Leistungsstufe für die erste Garphase, drücken Sie die Einschalttaste der Mikrowelle (A). Auf dem LED-Display wird angezeigt: 100P, 80P, 60P, 40P, 20P.
o Nun drücken Sie die Zeit-/Gewichttaste (I), um die Garzeit der ersten Garphase festzulegen.
- Bei Beachtung der oben beschriebenen zwei Schritte können Sie drei weitere Garphasen programmieren.
- Nach der Programmierung der letzten Garphase drücken Sie die Schnellstarttaste (F). Die Mikrowelle startet die erste Garphase.
- Nach dem Ende der ersten Garphase geht das Gerät automatisch zur nächsten Garphase über.
○ Am Ende der Garzeit ertönt ein akustisches Signal und auf dem LED-Display taucht das Wort "ENDE" auf.
Das akustische Signal wird solange alle 3 Minuten wiederholt, bis die Stop/Abbrechen-Taste gedrückt wird oder die Tür der Mikrowelle mittels der Türöffner-Taste geöffnet wird.
- Nach dem Entnehmen der Speisen aus der Mikrowelle sollten Sie sicherstellen, dass die Türe geschlossen ist.

Einstellen eines verzögerten Starts

Diese Funktion ermöglicht Ihnen das Vorprogrammieren des Einschaltens der Mikrowelle zu einer bestimmten Zeit.

○ WICHTIG: Vergewissern Sie sich vor dem Ausführen dieser Funktion, dass die richtige Uhrzeit eingestellt ist.
- WICHTIG: Beim Einsatz von Garautomatik, Auftauautomatik oder des Schnellstarts kann die Funktion verzögerter Start nicht genutzt werden.
o Stellen Sie Leistungsstufe und Garzeit ein (wie bereits weiter vorne beschrieben).
Drücken Sie nun auf gar keinen Fall die Schnellstarttaste (F). Die Mikrowelle beginnt sonst sofort zu heizen.
- Drücken und halten Sie die Vorwahltaste Uhrzeit (C), solange bis ein kurzes akustisches Signal ertönt.
- Wenn Sie die Zeit-/ Gewicht-Taste (I) drücken, beginnt die Stundenanzeige zu blinken. Drücken Sie solange auf die Zeit-/Gewichttaste, bis die genaue Stunde erscheint, zu der der Garvorgang beginnen soll.
o Zum Bestätigen der Stundenanzeige drücken Sie erneut die Vorwahltaste Uhrzeit. Die Minutenanzeige auf dem Display beginnt zu blinken. Drücken Sie solange auf die Zeit-/Gewichttaste, bis die genaue Minutenanzeige erscheint, zu der der Garvorgang beginnen soll.
- Zur Bestätigung des programmierten Garbeginns, drücken Sie ein drittes Mal auf die Vorwahltaste Uhrzeit.
- Bei Erreichen der voreingestellten Uhrzeit, piept die Mikrowelle zweimal und beginnt automatisch mit dem Garen.
o WICHTIG: Bei geöffneter Gerätetür kann der Garvorgang nicht beginnen!

WICHTIG: Auch wenn das Gerät über die Funktion verzögerter Start verfügt, so ist in jedem Fall davon abzuraten, das Gerät so zu programmieren, dass es sich zu einem unbeaufsichtigten Zeitpunkt einschaltet.

Sicherheitsverriegelung

• Wenn die Mikrowelle nicht arbeitet, kann die Sicherheitsverriegelung aktiviert werden.
• Drücken und halten Sie die Stop/Abbrechen-Taste (E) solange, bis das Wort "AUS" auf dem LED-Display erscheint.
  ○ Bis die Sicherheitsverriegelung ausgeschaltet wird, sind alle Tasten der Mikrowelle deaktiviert.
• Drücken und halten Sie zum Abschalten der Sicherheitsverriegelung die Stop/Abbrechen-Taste solange, bis ein ":" auf dem LED-Display erscheint.

Richtlinien für das Garen mit Mikrowelle

• Wenn Sie Flüssigkeit in der Mikrowelle erhitzen, müssen Sie auch einen Teelöffel in den Behälter geben. Dies stellt sicher, dass die Flüssigkeit nach dem Entnehmen aus dem Garraum der Mikrowelle nicht plötzlich überkocht.
• Dieses Phänomen nennt man "verzögertes Kochen". Dies bedeutet, dass eine Flüssigkeit nahe dem Siedepunkt sein kann, selbst wenn sie keinen Dampf abgibt oder aus der Flüssigkeit keine Blasen aufsteigen. Wenn der Behälter der Flüssigkeit auch nur wenig geschüttelt wird, kann die Flüssigkeit ohne Warnung überkochen oder sogar spritzen. Dadurch könnte sich der Konsument verbrühen.
• Falls die von Ihnen gegarten Speisen eine Haut oder Pelle haben (z. B. Würstchen, Tomaten, Kartoffeln, etc.), dann sollten Sie die Haut oder Pelle mit einer Gabel einstechen. Dies stellt sicher, dass eventuell während des Garens gebildeter Dampf austreten kann und die Speisen nicht platzen.
• Beim Erhitzen von Babynahrung sollte auf der Flasche oder dem Glas, die die Babynahrung enthalten, NIEMALS ein Aufsatz oder Deckel sitzen. Nach dem Garen sollten Sie um sicherzustellen, dass die Nahrung gleichmäßig erhitzt wurde, die Babynahrung umrühren oder schütteln. WICHTIG: Sie müssen vor dem Füttern des Kindes die Temperatur der Babynahrung überprüfen.
• Beim Erhitzen von Speisen in einer Mikrowelle überträgt sich die Hitze auf den Behälter, in oder auf dem sich die Speisen befinden. Sie sollten IMMER Ofenhandschuhe verwenden, wenn sie Gegenstände aus der Mikrowelle entnehmen.
• Sie sollten sicherstellen, dass Sie Speisen nicht zu lange oder bei zu hoher Leistungsstufe garen. Dadurch könnten bestimmte Bereiche der Speisen austrocknen oder sogar in Brand geraten.
• Sie sollten kein Keramik- oder Porzellangeschirr oder poröses Steingut in Ihrer Mikrowelle verwenden. Diese Schüsseln könnten während des Garens Feuchtigkeit von den Speisen absorbieren, wodurch sich Druck aufbauen und das Geschirr zerbrechen könnte.
• Beim Erhitzen bestimmter Speisen und aller Flüssigkeiten verdunstet Feuchtigkeit, und es kann zu Kondensatbildung kommen. Dies weist nicht auf einen Fehler des Gerätes hin und kann besonders auffallen, wenn die Umgebungstemperatur hoch ist.
  o WICHTIG: Mögliches Kondenswasser sollte mit einem weichen Tuch aufgewischt werden, sobald Sie mit dem Garprozess fertig sind.
• Nach Ablauf der Garzeit sollten Sie die Speisen für ein paar Minuten stehen lassen. Dies nennt sich "Nachgarzeit" und gestattet es der von der Mikrowelle erzeugten Hitze, sich gleichmäßig durch die Speisen zu verteilen.

Für das Garen mit Mikrowelle geeignete Materialien

Material	Bemerkungen
Aluminiumfolie	Nur zur Abschirmung verwenden. Kleine, glatt Stücke können zum Abdecken dünner Fleisch- oder Geflügelteile verwendet werden, um Übergaren zu vermeiden. Es kann zu Funkenbildung kommen, wenn die Folie zu nahe an den Garraumwänden platziert wird. Die Folie sollte mindestens 2,5 cm von den Garraumwänden entfernt sein.
Bräunungs-geschirr	Befolgen sie die Anweisungen des Herstellers. Der Boden des Bräunungsgeschirrs muss über dem Drehteller mindestens 5 mm stark sein. Durch inkorrekten Gebrauch kann der Drehteller zerbrechen.
Essgeschirr	Nur mikrowellengeeignetes Material verwenden. Befolgen sie die Anweisungen des Herstellers. Verwenden Sie kein gesprungenes oder angeschlagenes Geschirr.
Glasgefäße	Immer den Deckel entfernen. Nur zum Erwärmen von Speisen verwenden. Die meisten Glasgefäße sind nicht hitzebeständig und könnten zerbrechen.
Glasgeschirr	Nur hitzebeständiges Ofen-Glasgeschirr ohne Metallverzierung. Verwenden Sie kein gesprungenes oder angeschlagenes Geschirr.
Bratschläuche	Befolgen sie die Anweisungen des Herstellers. Nicht mit einem Metallbinder verschließen. Machen sie Schlitze in den Schlauch, damit Dampf entweichen kann.
Papierteller und -becher	Nur für kurzfristiges Garen/Erwärmen verwenden. Den Ofen während des Garens nicht unbeaufsichtigt lassen.
Papier-handtücher	Zum Aufwärmen und zum Aufnehmen von Fett verwenden. Nur unter Aufsicht und für kurzfristiges Garen verwenden.
Pergament papier	Verwendung als Abdeckung zur Vermeidung von Spritzern oder als Hülle zum Dämpfen.
Kunststoff	Nur mikrowellengeeignetes Material verwenden. Befolgen sie die Anweisungen des Herstellers. Es sollte als "mikrowellengeeignet" gekennzeichnet sein. Manche Kunststoffbehälter werden weich, wenn sich die darin befindlichen Speisen erhitzen. "Kochbeutel" und dicht verschlossene Kunststoffbeutel sollten gemäß Packungsaufschrift eingeschlitzt, angestochen oder entlüftet werden.
Frischhaltefolie	Nur mikrowellengeeignetes Material verwenden. Zum Abdecken von Speisen während des Garens verwenden, um Feuchtigkeit zu halten. Achten Sie darauf, dass die Frischhaltefolie die Speisen nicht berührt.
Thermometer	Nur mikrowellengeeignetes Material verwenden. Fleisch- und Zuckerthermometer.
Wachspapier	Als Abdeckung verwenden, als Spritzschutz und um Feuchtigkeit zu halten.

Für das Garen mit Mikrowelle ungeeignete Materialien

Material	Bemerkungen
Aluminiumschale Kann Funkenbildung verursachen. Speisen in mikrowellengeeignetes Geschirr umsetzen.
Lebensmittelkarton mit Metallgriff	Kann Funkenbildung verursachen. Speisen in mikrowellengeeignetes Geschirr umsetzen.
Utensilien aus Metall oder mit Metallrand	Metall schirmt die Speisen vor Mikrowellenenergie ab. Die Metallverzierung kann Funkenbildung verursachen.
Drahtbinder Können Funkenbildung und einen Brand im Ofen verursachen.
Papiertüten Können einen Brand im Ofen verursachen.
Schaumstoff Schaumstoff kann schmelzen oder die darin befindliche Flüssigkeit verunreinigen, wenn er hohen Temperaturen ausgesetzt wird.
Holz Holz trocknet bei der Verwendung im Mikrowellengerät aus und kann splittern oder bersten.

Übersicht Garutensilien
29

Kochgeschirr	Mikrowellen-	Grill-	Kombination*
Hitzebeständiges Glas	Ja Ja Ja
Kein hitzebeständiges Glas	Nein	Nein	Nein
Hitzebeständiges Porzellan	Ja	Ja	Ja
Mikrowellengeeigneter Plasikteller	Ja	Nein	Nein
Küchenpapier	Ja	Nein	Nein
Metallblech	Nein	Ja	Nein
Metallrost	Nein	Ja	Nein
Aluminiumfolie und Alubehälter	Nein	Ja	Nein

* Kombinations-Betrieb bedeutet Mikrowelle + Grill.

Auftau-Hinweise

Benutzen Sie zum Auftauen ausschließlich mikrowellengeeignetes Geschirr (Porzellan, Glas, geeignetes Plastik).
Die Auftauzeit hängt von der Menge und dem Gewicht der Speisen ab, die aufgetaut werden sollen. Beim Einfrieren sollten Sie die Lebensmittel in Portionsgrößen aufteilen, die zum Auftauen in der Mikrowelle geeignet sind.
○ Verteilen Sie die Speisen so gleichmäßig wie möglich im Garraum. Die dicksten Teile etwa von Fisch oder Hühnerbeine sollten oben liegen.
○ Die dickeren Teile sollten während des Auftauprozesses mehrfach gewendet werden.
- Fettreiche Lebensmittel (wie Butter, Hüttenkäse und Sahne) dürfen nicht vollständig aufgetaut werden. Wenn sie Raumtemperatur erreicht haben, sind sie innerhalb von einigen Minuten servierfähig. Gefrorene Sahne, auf der nach dem Auftauen noch kleine Eisstücke liegt, sollte vor dem Verzehr geschlagen werden.
- Wickeln Sie Brot vor dem Auftauen in eine Serviette ein, damit es nicht zu trocken wird.
- Entnehmen Sie das Gefriergut aus seiner Verpackung und entfernen Sie alle Metallverschlüsse. Wenn die Behälter tiefkühl- und mikrowellengeeignet sind, dann entfernen Sie lediglich den Deckel.
- Während des Auftauens entstehender Fleischsaft sollte - insbesondere im Falle von Geflügel - sofort entfernt werden. Der Fleischsaft darf keinesfalls in Kontakt mit anderen Lebensmitteln kommen.
- Zur Gewährleistung des vollständigen Auftauens ist eine Nachruhezeit erforderlich. Diese dauert normalerweise zwischen 15 -20 Minuten.

Auftauübersicht

Lebensmittelsorte	Auftau-Hinweise
Steaks/Koteletts	- Schützen Sie das schmale Ende des Fleisches mit Folie.- Legen Sie das Gargut einlagig auf einen flachen Teller. Das dünne Stück des Fleisches sollte sich in der Mitte befinden.- Sollten Fleischstücke aneinanderkleben, versuchen Sie sie so schnell wie möglich voneinander zu trennen.- Wenn Sie dazu aufgefordert werden, wenden Sie das Geflügel und schützen nun die Teile mit Folie, die bereits aufgetaut sind.- Lassen Sie das Fleisch nach der Auftauzeit noch 5 - 15 Minuten mit Alufolie abgedeckt stehen.
Rinderhack	- Legen Sie das gefrorene Rinderhack auf einen flachen Teller und schützen Sie die Kanten mit Folie.- Wenn Sie dazu aufgefordert werden, wenden Sie das Fleisch und entfernen bereits aufgetaute Teile. Wenden Sie es erneut und schützen Sie die Seiten mit Folie.- Nach Abschluss der Auftauzeit lassen Sie das Rinderhack abgedeckt mit Alufolie noch 5 - 15 Minuten stehen.
Bratenfleisch (Rind, Lamm, Schwein)	- Legen Sie das Bratenstück mit der mageren Seite nach oben auf einen flachen Teller und schützen Sie die Kanten mit Folienstreifen.- Wenn Sie dazu aufgefordert werden, wenden Sie das Geflügel und schützen nun die Teile mit Folie, die bereits aufgetaut sind.- Lassen Sie das Fleisch nach der Auftauzeit noch 10 - 30 Minuten mit Alufolie abgedeckt stehen.
Geflügel	- Entnehmen Sie das Geflügel aus der Verpackung. Legen Sie es auf einen flachen Teller und schirmen Sie die Flügel und die Spitzen der Beine mit Folie ab.- Wenn Sie dazu aufgefordert werden, wenden Sie das Geflügel und schützen nun die Teile mit Folie, die bereits aufgetaut sind.- Lassen Sie das Geflügel nach der Auftauzeit noch 15 - 30 Minuten mit Folie abgedeckt stehen.- Spülen Sie das Geflügel nach dieser Ruhezeit ab, um die Innereien zu entfernen (falls nötig).
Hähnchenteile (Hähnchenflügel oder -keulen)	Legen Sie es auf einen flachen Teller und schirmen Sie das ungeschützte Bein mit Folie ab.- Wenn Sie dazu aufgefordert werden, wenden Sie das Geflügel und schützen nun die Teile mit Folie, die bereits aufgetaut sind.- Lassen Sie die Hähnchenteile nach der Auftauzeit noch 5 - 30 Minuten mit Folie abgedeckt stehen.

Reinigung und Wartung

Reinigungsarbeiten dürfen nur durchgeführt werden, wenn der Ofen abgekühlt ist.

Das Gerät sollte vom Stromnetz getrennt werden (Sicherung herausnehmen), bevor Sie mit Reinigungsarbeiten beginnen.

Das Äußere des Gerätes

• Sie sollten die Front des Gerätes mit einem weichen Tuch und warmem Wasser mit ein wenig Spülmittel abwischen.
• Verwenden Sie KEINE Scheuermittel oder scharfen Objekte, um die Vorderseite der Mikrowelle zu reinigen.

Das Innere des Gerätes

• Sie sollten das Innere des Gerätes mit einem weichen Tuch und warmem Wasser mit ein wenig Spülmittel abwischen.
• Sie sollten der Türdichtung und dem umgebenden Bereich besondere Aufmerksamkeit widmen.
• Verwenden Sie KEINE Scheuermittel oder scharfen Objekte, um das Innere der Mikrowelle zu reinigen.

Drehteller und Drehsockel

o Drehteller und Drehsockel sollten zum Zwecke der Reinigung nach jedem Gebrauch aus der Mikrowelle entfernt werden.
- Reinigen Sie den Drehteller und den Drehsockel in warmem Wasser mit ein wenig Spülmittel.

Allgemeine Reinigungshinweise

o WICHTIG: Mögliches Kondenswasser sollte mit einem weichen Tuch aufgewischt werden, sobald Sie mit dem Garprozess fertig sind.
o Kochen Sie zum Entfernen von Gerüchen aus dem Inneren der Mikrowelle eine Tasse Wasser mit einigen Esslöffeln Zitronensaft im Inneren des Garraums.

Die Mikrowelle sollte vor dem ersten Betrieb und nach jedem Gebrauch gründlich gereinigt werden. Dies verhindert das Einbacken von Lebensmittelresten im Garraum. Nachdem Reste mehrfach eingebacken wurden, sind sie weit schwieriger zu entfernen.
- Reinigen Sie die Oberflächen des Ofens niemals mit einem Dampfreiniger.
- Wir empfehlen die regelmäßige Verwendung eines passenden Edelstahlreinigers und Poliermittels für die Edelstahlelemente des Gerätes.
o Falls Sie einen beliebigen Ofenreiniger für Ihr Gerät verwenden, müssen Sie beim Hersteller des Reinigers überprüfen, dass dieser für den Einsatz bei Ihrem Gerät geeignet ist.
- Jedweder Schaden am Gerät, der durch ein Reinigungsprodukt entsteht, wird von Baumatic nicht kostenfrei behoben, selbst wenn sich das Gerät noch in der Garantiezeit befindet.

Installation

Die Installation muss von einer Person mit geeigneter Qualifikation durchgeführt werden in Übereinstimmung mit der jeweils aktuellen Ausgabe der folgenden Bestimmungen:

• Entsprechende Vorschriften und Sicherheitsnormen oder die europäischen Normen, die sie ersetzen.
  o Gültige Bauvorschriften.
• Gültige Baustandards.
  ○ IEE-Leitungsregelungen.
  ○ Bestimmungen zum Betrieb von elektrischem Strom.

Elektroanschluss

IHRE MIKROWELLE IST FÜR DEN FESTEN UND DAUERHAFTEN EINBAU BESTIMMT.

○ Vergewissern Sie sich vor dem Anschluss des Gerätes, dass die Spannung in Ihrem Stromnetz mit den Angaben bzgl. Betriebsspannung auf dem Typenschild übereinstimmt.
- Wir empfehlen, dass das Gerät von einem qualifizierten Elektriker angeschlossen wird.

○ WARNUNG: DIESES GERÄT MUSS GEERDET SEIN.
- Dieses Gerät wird mit einem Spritzgussstecker geliefert, der mit einer geerdeten Steckdose verbunden werden muss.
o Sollten Sie die Sicherung dieses Steckers auswechseln müssen, dann muss eine 13 Amp ASTA (BS 1362) Sicherung benutzt werden.
o Falls die geerdete Steckdose nach Installation des Gerätes nicht zugänglich ist, muss die Mikrowelle an eine mit 13A-Sicherung abgesicherte Steckdose mit 3 mm Kontaktabstand angeschlossen werden. Diese muss sich in leicht zugänglicher Position neben dem Gerät befinden. Die Steckdose muss auch nach dem Einbau der Mikrowelle noch zugänglich sein.
- Die Adern im Netzkabel sind farbig wie folgt gekennzeichnet:

Braun

Blau

Grün und gelb

Stromführend

N e u t r a l

Erde/Masse

Da die Farben der Adern im Netzkabel des Geräts eventuell nicht mit den Farbmarkierungen übereinstimmen, die die Kontakte in Ihrer Verteilerdose identifizieren, gehen Sie bitte wie folgt vor:

Die braune Ader muss an den mit "L" (Live/stromführend) markierten Kontakt oder rot gefärbten angeschlossen werden.

Die blaue Ader muss an den mit "N" (Neutralleiter) markierten Kontakt oder schwarz gefärbten angeschlossen werden.

Die grünen und gelben Adern müssen an die mit "E"(Erde/Masse) markierten oder durch das Erde-Symbol gekennzeichneten oder grün und gelb gefärbten Kontakte angeschlossen werden.

- Nach Abschluss der Anschlussarbeiten sollten keine vagabundierenden Adern oder freien Drähte vorhanden sein. Die Kabelklemme muss über die äußere Kabelummantelung gesichert sein.

- Kaputte oder beschädigte Stromkabel dürfen nur von einer geeigneten Fachkraft ausgetauscht werden. Ein Netzkabel vom gleichen Typ muss als Ersatz verwendet werden.

Prüfen Sie vor Beginn der Installation Ihres Gerätes, dass es keine Anzeichen von Beschädigung (innen oder außen) aufweist, und dass sich kein Verpackungsmaterial oder Zubehör im Inneren des Garraums befindet. Entfernen Sie die Schutzfolien von der Mikrowelle.

Ausschnitts- und Belüftungsanforderungen

Einbau-element 560 598 72 Abluft-öffnung 550 560 360 280.7 339 Holz-schrauben 850 72 100 Zuluft-öffnung

72 438 368 360 50 550 72 an zeigen die zum Einbau Abluft- öffnung Zuluft- öffnung

• Die oben stehenden Zeichnungen zeigen die zum Einbau des Gerätes in ein Einbauelement erforderliche Öffnung und die Anforderungen an die Belüftung.
  o Stellen Sie sicher, dass die hintere Schrankwand entfernt wurde.
• Dieser Ofen kann ohne das Anbringen zusätzlicher Belüftungsausschnitte in die Einbauzeile installiert werden. Jedoch MUSS der in der Zeichnung aufgezeigte Belüftungsausschnitt vorhanden sein, da der Mikrowellenofen ansonsten eventuell nicht korrekt funktioniert.
• Decken Sie die Belüftungsöffnungen oder Lufteinlasspunkte nicht ab.

Einbau der Mikrowelle in die Einbauzeile

Luftführung Abweis- blech Feststellschrauben (M4 x 10)

○ Befestigen sie die obere Luftführung oben auf der Mikrowelle (siehe nebenstehende Zeichnung).

○ Befestigen Sie das hintere äußere Abweisblech mit den 6 Feststellschrauben an der Rückwand der Mikrowelle (siehe nebenstehende Zeichnung).

Halter Feststellschrauben (M4 x 10)

o Befestigen Sie die Halter mit den 12 Feststellschrauben auf jeder Seite der Mikrowelle (siehe nebenstehende Zeichnung).

Einbau- element 560 598 72 Abluft- öffnung 550 272 560 360 280.7 339 508 Holz- schrauben 850 72 100 272 Zuluft- öffnung

- Setzen Sie die Mikrowelle in das Einbauelement. Sichern Sie sie in dieser Position mit den 8 Holzschrauben (siehe nebenstehende Zeichnung).

Edelstahl- Einbaurahmen 21.5 593 384 ○ Z h B h N

o Zum Abschluss der Montage befestigen Sie den Edelstahl-Einbaurahmen an den Halterungen vorne an der Mikrowelle.

Fehlerbehebung

○ Die Mikrowelle schaltet nicht ein.

* Prüfen Sie, ob das Gerät korrekt an den Strom angeschlossen ist.

* Prüfen Sie, ob die Sicherung im Schutzkontaktstecker durchgebrannt ist.

* Prüfen Sie, ob die Sicherungen in Ihrem Sicherungskasten durchgebrannt sind.

* Falls regelmäßig Sicherungen durchbrennen, empfehlen wir, einen qualifizierten Elektriker hinzuzuziehen.

* Prüfen Sie, ob ein Stromausfall vorliegt.

○ Die Mikrowelle beginnt nicht mit dem Garen.

* Prüfen Sie, ob die Türe ordnungsgemäß geschlossen ist.

* Prüfen sie, ob die Türdichtung und der umgebende Bereich sauber sind.

○ Der Drehteller dreht sich nicht.

* Prüfen Sie, ob der Drehsockel korrekt mit dem Antriebsmotor verbunden ist.

* Prüfen Sie, ob das Kochgeschirr nicht größer ist als der Drehteller.

* Prüfen Sie, ob die von Ihnen gegarten Speisen nicht über den Rand des Drehtellers hinausragen.

o Prüfen Sie, ob sich etwas unter dem Drehsockel befindet, das dessen Drehung blockiert.

○ Die Mikrowelle schaltet nicht ab.

* Trennen Sie die Mikrowelle vom Netz und kontaktieren Sie dann die Kundendienst-Abteilung von Baumatic.

○ Die Innenbeleuchtung funktioniert nicht.

* Rufen Sie den Kundendienst von Baumatic an. Die Innenbeleuchtung kann nur von einem geschulten Service-Techniker ausgewechselt werden.

○ Meine Speisen garen nicht einwandfrei.

* Prüfen Sie, ob die von Ihnen eingestellte Leistungsstufe und Garzeit für die zu garenden Speisen geeignet sind.

* Für das Garen einer doppelten Menge an Lebensmitteln benötigen Sie normalerweise auch fast die doppelte Garzeit.

* Wenn die im Garraum platzierten Speisen kälter sind als normal, müssen Sie eventuell Leistungsstufe und Garzeit erhöhen.

○ In meinem Ofen setzt sich Kondenswasser ab

* Dampf und Kondenswasser sind ein natürliches Nebenprodukt des Garens mit einer Mikrowelle.

* Lassen Sie keine Speisen zum Abkühlen im Ofen, nachdem diese zubereitet und der Ofen ausgeschaltet wurde.

* Verwenden Sie wenn möglich einen abgedeckten Behälter zum Garen, um die Kondensatbildung zu verringern.

* Sie sollten Kondenswasser gleich nach dem Garen der Speisen abwischen.

WICHTIG: Falls Ihr Gerät nicht korrekt zu funktionieren scheint, sollten Sie es von der Stromzufuhr trennen und dann die Service-Abteilung von Baumatic unter der Telefonnummer +49 (0)1805/888975 bzw. +43 (0)820/420423 kontaktieren.

VERSUCHEN SIE NICHT, DAS GERÄT SELBST ZU

REPARIEREN.

Bitte beachten Sie, dass das Herbeirufen eines Technikers möglicherweise selbst während der Garantiezeit des Produktes Kosten für Sie verursacht, falls der Techniker feststellt, dass das Problem nicht auf einem Fehler des Geräts beruht.

Das Gerät muss für den Techniker zur Durchführung von notwendigen Reparaturen zugänglich sein. Falls Ihr Gerät auf eine solche Weise installiert ist, dass der Techniker mögliche Beschädigungen am Gerät oder an Ihrer Küche befürchtet, dann wird er eine Reparatur nicht durchführen.

Dies beinhaltet Situationen, in denen das Gerät mit Kacheln verkleidet oder mit Dichtungsmitteln versiegelt ist oder sich hölzerne Hindernisse vor dem Gerät befinden, wie z. B. Sockel. Oder wenn eine beliebige, von der von Baumatic GmbH vorgegebenen Installation abweichende, Installation vorgenommen wurde.

Bitte beachten Sie die Garantiebedingungen auf der Garantiekarte, die Sie mit dem Gerät erhalten haben.

Wichtig: Die Firma Baumatic GmbH arbeitet an der ständigen Verbesserung Ihrer Produkte und behält sich daher das Recht ihrer Anpassung und Veränderung ohne vorherige Ankündigung vor.

Baumatic®

Großbritannien

Baumatic Ltd., Baumatic Buildings, 6 Bennet Road, Reading, Berkshire RG2 0QX Großbritannien

Telefon Vertrieb

[phone]

Fax Vertrieb

[phone]

Telefon Service-Abteilung

[phone]

Telefonische Beratung

[phone]

Email:

Tschechische Republik

Slowakische Republik

Baumatic Slovakia, s.r.o.

Galvániho 7/D

Slowakische Republik

[phone]

Deutschland

Baumatic GmbH

Lilienthalstrasse 1

320 52 Herford

Deutschland

[phone]

Hotline Kundendienst:

+49 (0)1805/888975

Hotline Kundendienst:

+43 (0)820/420423

www.baumatic.de

Italien

Baumatic Italia S.R.L. Via Caltana 129 Campodarsego (Padua), 35011 Italia

[phone]

www.baumatic.it

Niederlande

Baumatic Benelux B.V.
