Produkttyp	Nähmaschine
Marke	Bernina
Modell	Activa 240
Farbe	Weiß / Grau
Abmessungen (L x B x H)	ca. 42 x 20 x 30 cm
Gewicht	ca. 8 kg
Stromversorgung	220–240 V, 50 Hz, 90 W
Stichanzahl	22 Stichprogramme
Nähgeschwindigkeit (max.)	900 Stiche/min
Nadeleinfädler	Automatisch
Fadenspannung	Automatisch
Stichlänge einstellbar	Ja, bis 4 mm
Stichbreite einstellbar	Ja, bis 5 mm
Nadelsystem	130/705H
Spulenkapsel	Horizontal, einstellbar
Zusatzfunktionen	Knopfloch automatisch, Rückwärtsnähen, Free Arm
Beleuchtung	LED
Zubehör im Lieferumfang	Nähfüße, Nadelset, Spulen, Garnrollenhalter, Lineal
Entwicklung und Wartung	Regelmäßige Reinigung und Ölung empfohlen
Sicherheitsmerkmale	Sicherheitsschalter bei offener Abdeckung
Reparierbarkeit	Ersatzteile über Fachhandel erhältlich
Herstellergarantie	2 Jahre

Häufig gestellte Fragen - Activa 240 BERNINA

Wie fädle ich die Bernina Activa 240 korrekt ein?

Zuerst den Faden von der Spule über die Fadenführung zum Fadenspanner führen. Dann durch den Fadenhebel, die Nadelöse und unter den Nähfuß. Die Bedienungsanleitung zeigt detaillierte Schritte.

Welche Nadelgröße sollte ich für welchen Stoff verwenden?

Für leichte Stoffe (Seide, Chiffon) Nadelstärke 70–80, für mittelschwere (Baumwolle) Stärke 80–90, für schwere (Jeans) Stärke 100–110. Bernina Nadeln der Serie 130/705H sind empfehlenswert.

Wie reinige ich die Spulenkapsel und den Greifer?

Schalten Sie die Maschine aus, öffnen Sie die Stichplatte, entfernen Sie den Spulenkorb und reinigen Sie Faserreste mit einem Pinsel. Ölen Sie den Greifer gemäß Anleitung.

Warum bilden sich Schlaufen auf der Unterseite des Stoffes?

Ursache ist oft eine falsche Fadenspannung oder ein falsch eingestellter Oberfaden. Überprüfen Sie die Fadenspannung und führen Sie den Faden korrekt ein.

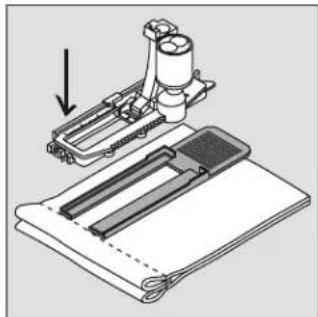

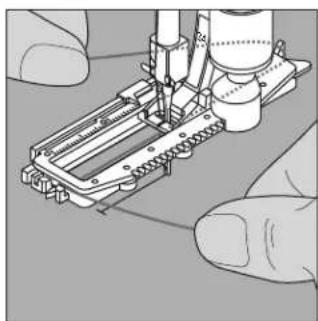

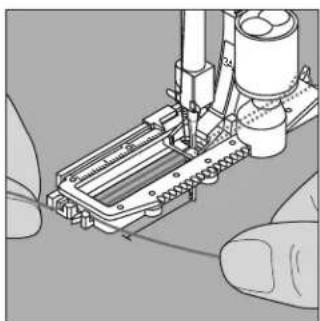

Wie stelle ich ein automatisches Knopfloch her?

Wählen Sie das Knopflochprogramm (Stich 20–22), setzen Sie den Knopflochfuß auf, platzieren Sie den Knopf im Halter und starten Sie. Die Maschine näht das Knopfloch automatisch.

Die Nadel bricht häufig – was kann ich tun?

Verwenden Sie die richtige Nadel für den Stoff, überprüfen Sie, ob die Nadel gerade und nicht verbogen ist, und stellen Sie die Nadelposition korrekt ein. Zu dünne Nadel für dicken Stoff vermeiden.

Kann ich mit der Activa 240 auch dicke Stoffe wie Jeans nähen?

Ja, mit einer geeigneten Nadel (Stärke 100–110) und etwas langsamer Geschwindigkeit ist das möglich. Verwenden Sie den Free Arm für schwer zugängliche Teile.

Wie öle ich die Nähmaschine richtig?

Verwenden Sie nur spezielles Nähmaschinenöl. Ölen Sie die Greiferzone und bewegliche Teile nach jedem Spulenwechsel oder alle 8 Stunden Nähen. Überschüssiges Öl abwischen.

Die Maschine näht nicht – mögliche Ursachen?

Überprüfen Sie die Fadeneinfädelung, die Spulenbestückung, die Nadel (verbogen oder falsch eingesetzt) und ob der Sicherheitsschalter korrekt geschlossen ist.

Wo finde ich Ersatzteile für die Bernina Activa 240?

Ersatzteile sind über Bernina Fachhändler oder online bei autorisierten Händlern erhältlich. Typische Teile: Nähfüße, Nadeln, Spulen, Treibriemen.

BEDIENUNGSANLEITUNG Activa 240 BERNINA

"Ich garantiere Ihnen vollste Zufriedenheit"

H.P. /www.h

H.P. Ueltschi Inhaber BERNINA Nähmaschinenfabrik

Sie haben sich für BERNINA entschieden und damit eine sichere Wahl getroffen, die Sie über Jahre begeistern wird. Denn seit über 100 Jahren legt unsere Familie grössten Wert auf zufriedene Kundinnen und Kunden. Mir selbst ist es ein persönliches Anliegen, Ihnen Schweizer Präzision in höchster Vollendung, neuste Nähtechnologie und einen umfassenden Kundenservice zu offerieren. Die BERNINA activa 220, 230 und 240 bietet ein jugendliches, modernes Design bei gleichzeitig grösstem Kundennutzen um somit Ihnen, liebe BERNINA-Kundin, lieber BERNINA-Kunde, noch mehr Nähspass zu bereiten.

Geniessen Sie das neue, kreative Nähen mit BERNINA: Unser vielfältiges Zubehör sowie ideenreiche Näh-Projekte voll praktischer Tipps unterstützen Sie dabei.

Nutzen Sie ebenfalls das Dienstleistungs- und Serviceangebot unseres gut geschulten BERNINA-Fachhandels.

www.bernina.com

BERNINA International AG • CH-8266 Steckborn/Schweiz

031611.73.01_0608_a220 a230 a240_DE

Wichtige Sicherheitshinweise

Beim Gebrauch eines elektrischen Gerätes sind folgende grundsätzliche Sicherheitsmassnahmen unbedingt zu beachten:

Lesen Sie vor dem Gebrauch dieses Nähcomputers alle Hinweise durch.

Grundsätzlich sollte das Gerät bei Nichtgebrauch durch Herausziehen des Netzsteckers vom Stromnetz getrennt werden.

GEFAHR

Zum Schutz gegen elektrischen Schlag:

1. Den Nähcomputer nie unbeaufsichtigt stehen lassen, solange er am Stromnetz angeschlossen ist.
2. Nach Gebrauch und vor der Reinigung den Nähcomputer immer vom Stromnetz trennen.
3. Vor einem Glühlampenwechsel immer den Netzstecker ziehen. Nur Glühlampen des gleichen Typs verwenden (12 Volt/5 Watt).

WARNUNG

Zum Schutz gegen Verbrennungen, Feuer, elektrischem Schlag oder Verletzungen von Personen:

1. Den Nähcomputer nicht als Spielzeug benutzen. Erhöhte Vorsicht ist geboten, wenn der Nähcomputer von Kindern oder in der Nähe von Kindern benutzt wird; auch bei Personen, die den Nähcomputer nicht sachgerecht bedienen können.
2. Dieser Nähcomputer darf nur zu dem in diesem Anleitungsbuch beschriebenen Zweck benutzt werden. Es ist nur das vom Hersteller empfohlene Zubehör zu verwenden.
3. Diesen Nähcomputer nicht benutzen, falls:
4. Kabel oder Stecker beschädigt sind
5. er nicht störungsfrei funktioniert
6. er fallengelassen oder beschädigt wurde
7. er ins Wasser gefallen ist.
   Bringen Sie den Nähcomputer ins nächstgelegene BERNINA-Fachgeschäft zur Überprüfung oder Reparatur.
8. Bei Gebrauch des Nähcomputers Lüftungsschlitze nicht blockieren und diese freihalten von Fusseln, Staub- und Stoffrückständen.

9. Finger von allen beweglichen Teilen fernhalten. Spezielle Vorsicht ist im Bereich der Nähmaschinennadel geboten.

10. Immer eine original BERNINA-Stichplatte benutzen. Eine falsche Stichplatte kann zu Nadelbruch führen.

11. Keine krummen Nadeln benutzen.

12. Während des Nähens den Stoff weder ziehen noch stossen. Das kann zu Nadelbruch führen.

13. Hauptschalter auf «0» bei Tätigkeiten im Bereich der Nadel wie Einfädeln, Nadel wechseln, Nähfuss wechseln und ähnliches.

14. Bei den im Anleitungsbuch aufgeführten Unterhaltsarbeiten wie Glühlampe wechseln usw. den Nähcomputer immer vom Stromnetz trennen.

15. Keine Gegenstände in Öffnungen des Nähcomputers stecken.

16. Den Nähcomputer nicht im Freien benutzen.

17. Den Nähcomputer nicht benutzen, wo Treibgasprodukte (Sprays) oder Sauerstoff verwendet werden.

18. Zum Ausschalten Hauptschalter auf «0» stellen und Netzstecker herausziehen.

19. Beim Trennen vom Stromnetz immer am Stecker und nicht am Kabel ziehen.

20. Es kann keine Haftung für eventuelle Schäden übernommen werden, die durch missbräuchliche Benutzung dieses Nähcomputers entstanden sind.

21. Dieser Nähcomputer ist doppeltisoliert. Verwenden Sie nur Original-Ersatzteile. Beachten Sie den Hinweis für die Wartung doppeltisolierter Produkte.

WARTUNG DOPPELT-ISOLIERTER PRODUKTE

Ein doppeltisoliertes Produkt ist mit zwei Isolationseinheiten anstelle einer Erdung ausgestattet. Ein Erdungsmittel ist in einem doppeltisolierten Produkt nicht enthalten und sollte auch nicht eingesetzt werden. Die Wartung eines doppeltisolierten Produkts erfordert höchste Sorgfalt und beste Kenntnisse des Systems und sollte daher nur von qualifiziertem Personal vorgenommen werden. Verwenden Sie für Service und Reparatur nur Original-Ersatzteile. Ein doppeltisoliertes Produkt ist folgendermassen gekennzeichnet: «Doppelisolierung» oder «Doppeltisoliert».

Das Symbol ☐ kann ebenfalls ein solches Produkt kennzeichnen.

Sicherheitshinweise sorgfältig aufbewahren!

Dieser Nähcomputer ist nur für den Haushaltsgebrauch bestimmt.

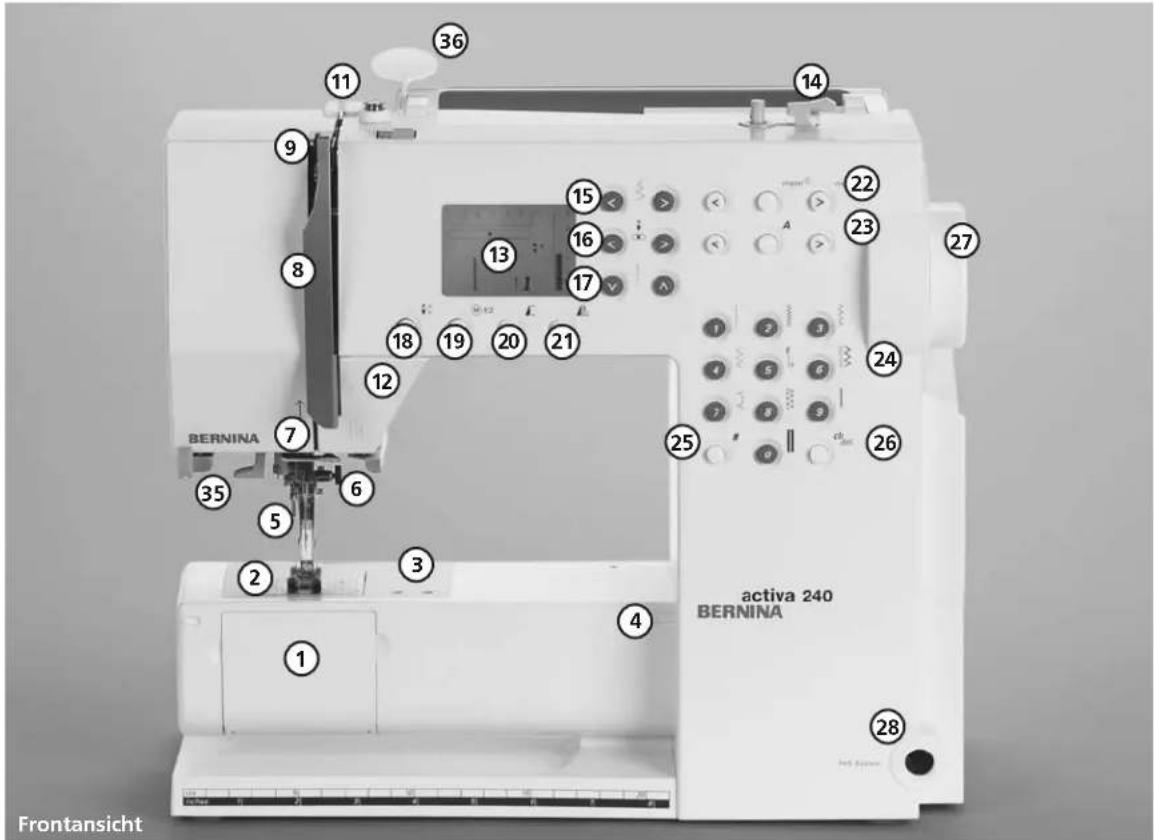

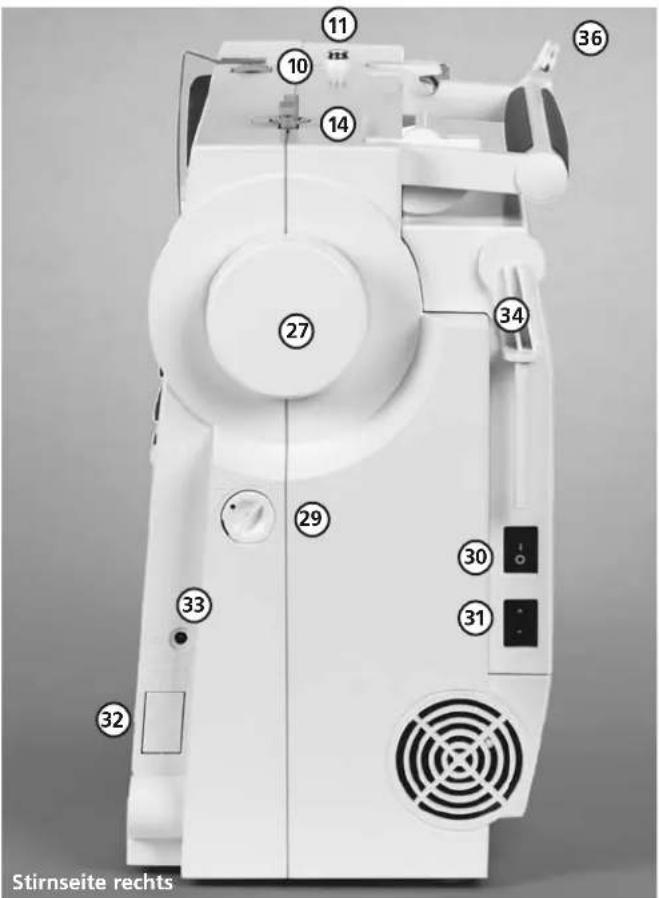

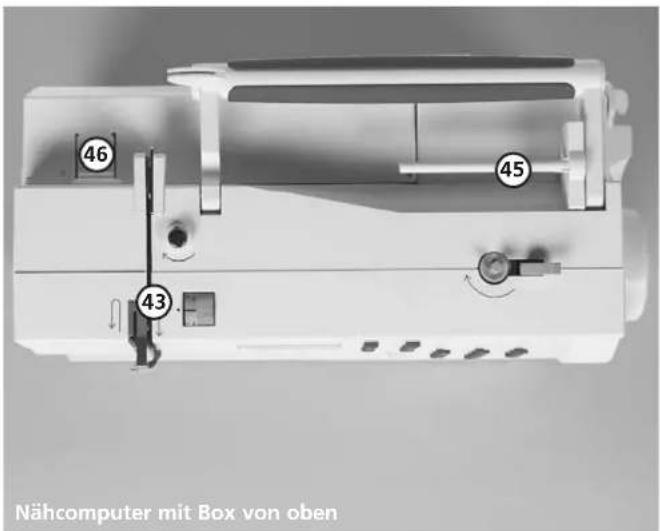

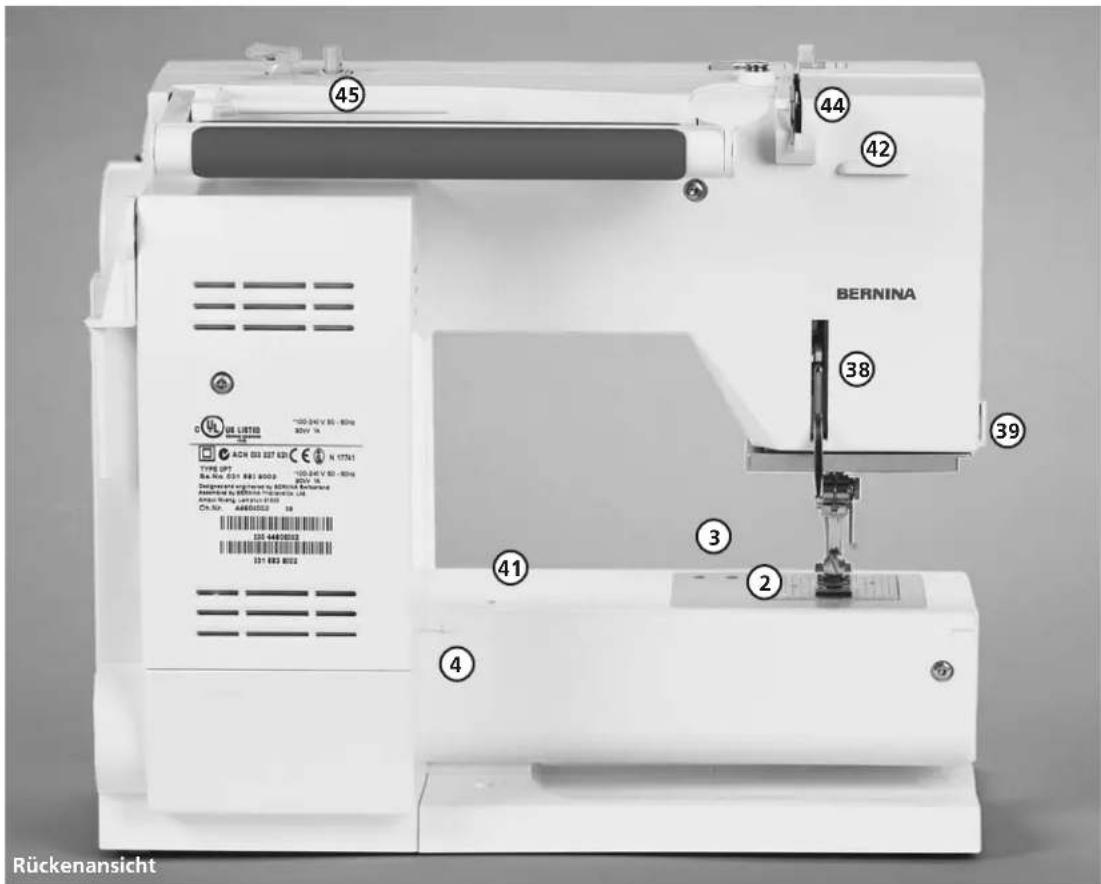

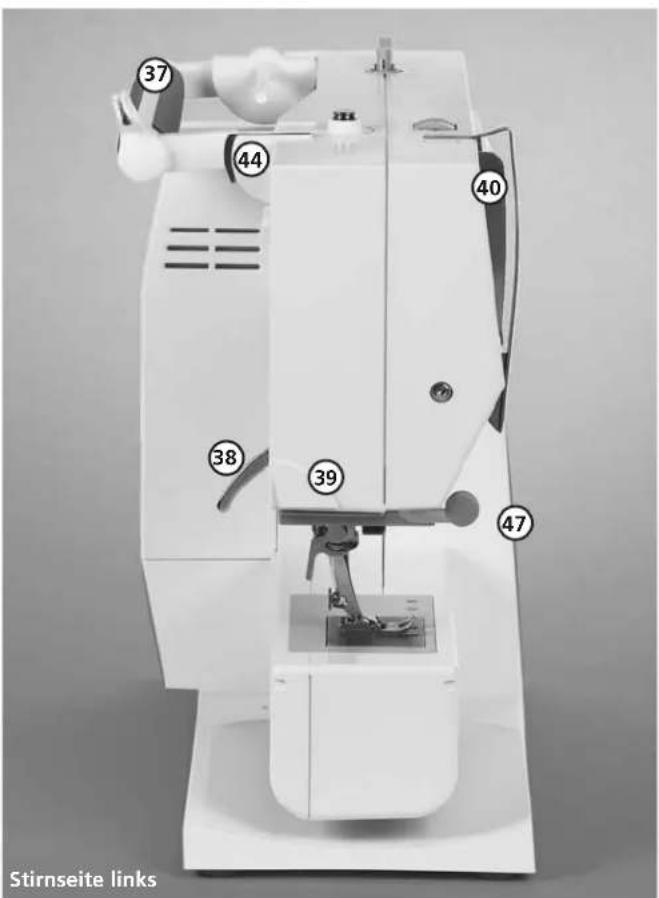

Details des Nähcomputers

031611.73.01_0608_a220 a230 a240_DE

1 Klappdeckel

2 Stichplatte

3 Befestigung für Spezialgeräte

4 Befestigung für Anschiebetisch

5 Nähfuss

6 Nadelhalter mit Befestigungsschraube

7 Fadenführung

8 Fadenhebelabdeckung

9 Fadenführungskanal

10 Fadenspannungs- Verstellrad

11 Spulervorspannung

12 Rückwärtstaste

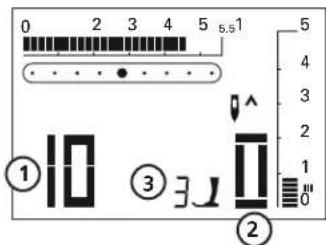

13 Bildschirm

14 Spulereinrichtung mit Ein-/Aus-Schalter und Fadenabschneider

15 Stichbreiten-Tasten

16 Nadelpositions-Tasten

17 Stichlängen-Tasten

18 Nadelstopp oben/unten

19 1/2 Motoren- geschwindigkeit

20 Musterende

21 Spiegelbild

22 mem (Memory-Tasten)

23 Alphabet-Tasten

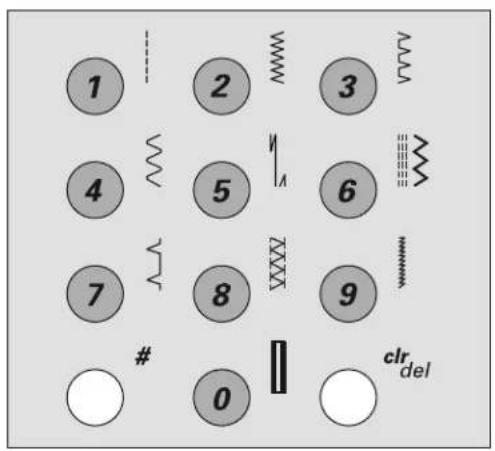

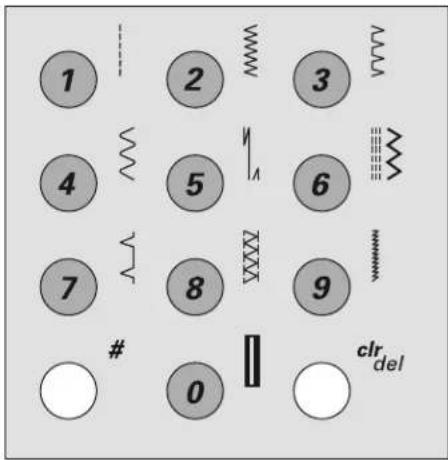

24 Stichwahl-Tasten

25 Raute(#) - Taste

26 clr/del-Taste

27 Handrad

28 Einstecköffnung für Nähfusslifter – FHS

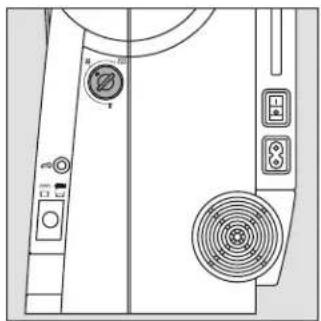

29 Balance-Verstellknopf

30 Hauptschalter Ein/Aus

31 Anschluss für Netzkabel

32 Transporteurversenkung

33 Anschluss für Fussanlasser

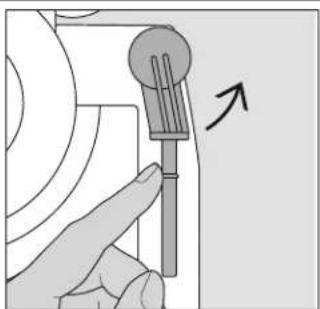

34 Garnrollenhalter (stehend, drehbar)

35 Einfädler

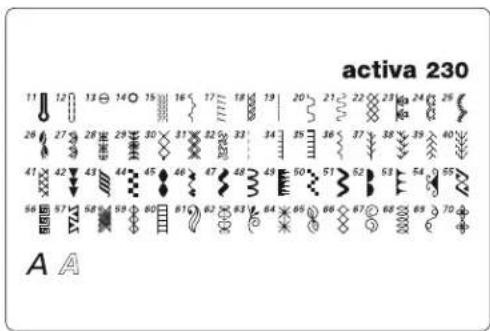

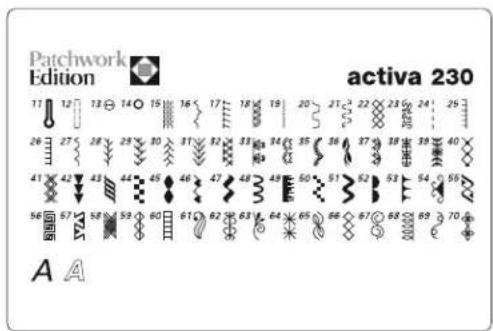

36 Halterung für Stichübersicht-Karte

37 Tragegriff
38 Nähfusslifter-Hebel
39 Fadenabschneider
40 Fadenhebel
41 Loch für Stopfringbefestigung
42 Befestigung für Zubehörbox
43 Fadenspannscheibe
44 Hintere Fadenführung

45 Liegender
Garnrollenhalter
46 Schnapper an Zubehörbox
47 Lupenhalter

Zubehör

• Fussanlasser
• Bedienungsanleitung
- Netzkabel
• Anschiebetisch (nur 230/240)
• Garantieschein
- Zubehörbox
• Kniehebel* (FHS) (**220/230)
- Stoffetui für Standardzubehör (nur 220)

4 Spulen (+ 1 in der Spulenkapsel)

Nadelsortiment 130/705H

Pfeiltrenner

Schraubenzieher klein

Winkelschlüssel Torx Pinsel

Kantenlineal

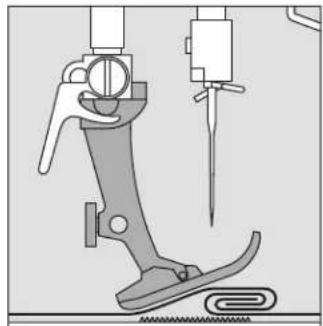

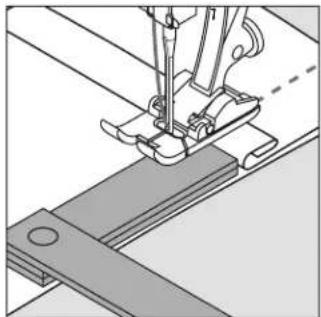

Höhenausgleich

3 Fadenablaufscheiben

Schaumstoffteller Öler

Transporthilfe zum Knopfloch nähen

Stoffhaube

• schützt vor Staub und Verschmutzung
• mit integriertem Zubehörfach

Lupen-Set \*\*

Für mehr Komfort beim Nähen empfehlen wir Ihnen das BERNINA Lupen-Set.

Achtung!

Beim Arbeiten ohne Lupe muss die Lupenhalterschutz-kappe aus Verletzungsgefahr immer aufgesetzt sein.

Start-Stopp-Einheit\*\*

* kann je nach Markt unterschiedlich sein; Nähfuss-Sortiment siehe S. 36
** als Spezialzubehör erhältlich

Bitte Sicherheitshinweise beachten!

Mit der Start-Stopp-Einheit kann der Nähvorgang von Hand betrieben werden.

• Start-Stopp-Taste A drücken = Nähvorgang eingeschaltet
• mit dem Geschwindigkeitsregler B kann die Nähgeschwindigkeit von Hand reguliert werden
• Nähvorgang unterbrechen oder beenden = Start-Stopp-Taste A nochmals drücken

Hinweis: Wenn der Fussanlasser angeschlossen ist, kann der Nähvorgang nicht mit der Start-Stopp-Einheit betrieben werden.

CFL ( ^** 220/230)

Das CFL-Nählicht zeichnet sich – im Gegensatz zu einer herkömmlichen Glühlampe – durch eine bessere Ausleuchtung des Nähbereiches sowie durch eine sehr hohe Lebensdauer aus.

Achtung:

Ein defektes CFL-Nählicht darf nur durch den Fachhandel ausgetauscht werden. Bringen Sie den Nähcomputer ins BERNINA-Fachgeschäft!

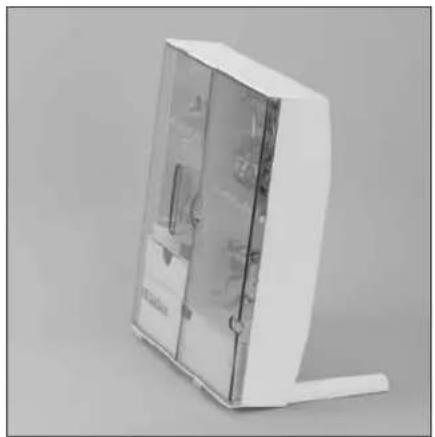

Zubehörbox (230 und 240)

Zubehörbox frei aufstellen

• die beiden Schwenkfüsse ausklappen bis sie einrasten
• Box frei aufstellen

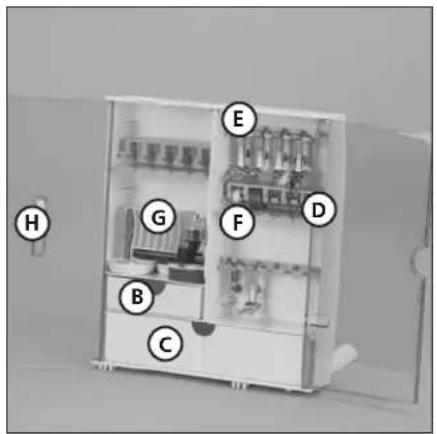

Zubehör unterbringen und aufbewahren

Das Standardzubehör befindet sich im Plastikbeutel.

Die Box ist standardmässig ausgerüstet mit einer kleinen und einer grossen Schublade (B und C) sowie je einem Einschub für Fadenspulen D und Nähfüsse E. (Zusätzliche Einschübe und Schubladen sind als Spezialzubehör erhältlich).

• Spulen in die dafür vorgesehenen Fächer D einschieben
• Spule herausnehmen = Federtaste F leicht drücken
  • Nähfüsse in die Halterung E einhängen
• Nähfuss-Sohlen in der grossen Schublade C unterbringen (activa 220)
• das mitgelieferte Nadelsortiment im Spezialfach G aufbewahren

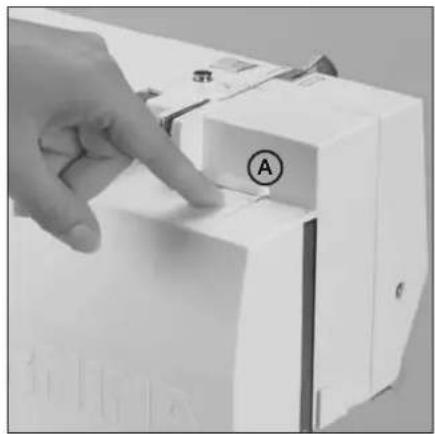

Zubehörbox am Nähcomputer anbringen

• Türen schliessen
• Schwenkfüsse einklappen

- Box am Nähcomputer befestigen (Schnapper A muss einrasten); Nähfusslifter-Hebel in die dafür vorgesehene Öffnung H schieben

Achtung: Nähfusslifter-Hebel zuerst senken!

Zubehörbox wegnehmen

• Schnapper A auf der Oberseite der Box leicht drücken
• Box nach hinten wegnehmen

als Spezialzubehör erhältlich für activa 220

031611.73.01_0608_a220 a230 a240_DE

Kabelanschluss

A in den Nähcomputer einstecken

B in die Steckdose einstecken

Fussanlasserkabel

Fussanlasser C in den

Nähcomputer einstecken

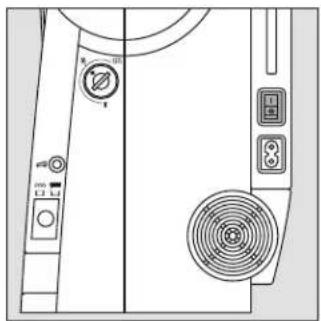

Hauptschalter

Der Kippschalter befindet sich an der Handradseite

1 Der Nähcomputer ist eingeschaltet
0 Der Nähcomputer ist ausgeschaltet

Das Nählicht wird gleichzeitig mit dem Hauptschalter ein- und ausgeschaltet.

Bitte Sicherheitshinweise beachten!

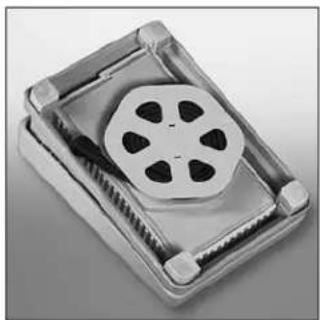

Fussanlasser

Regulieren der Nähgeschwindigkeit

Durch mehr oder weniger Druck auf die Trittplatte wird die Nähgeschwindigkeit reguliert.

• Kabel aufwickeln
- Kabelende (Stecker) in die dafür vorgesehene Rille einstecken

Beim Nähen

• Kabel ausrollen

Anschiebetisch\*

Der Anschiebetisch dient zur Vergrösserung der Nähfläche.

Anbringen

• Nadel und Nähfussstellung oben
  • Tisch über den Freiarm einschieben und in die Zentriernocken mit etwas Druck einrasten

Wegnehmen

• Nadel und Nähfussstellung oben
  • Tisch aus der Halterung lösen
• in waagrechter Position nach links wegziehen

Mass-Skala

«0» entspricht der mittleren Nadelposition

Kantenanschlag

• von links oder rechts in die Führung einschieben
- kann stufenlos über die gesamte Tischlänge eingestellt werden

Achtung:

Nähfuss oder die Näh-Sohle (activa 220) beim Einführen des Kantenanschlags gegebenenfalls entfernen!

* Spezialzubehör für 220

Frei-Hand-System (FHS) Nähfusslifter\*

Nähfusslifter einsetzen

Nähfusslifter in die Öffnung am Gehäuse einstecken: in gewohnter Sitzstellung soll er mit dem Knie bequem zu bedienen sein.

Hinweis:

Bei Bedarf kann die Stellung des Nähfusslifters durch den Fachhandel angepasst werden.

Nähfuss heben und senken

• mit dem Nähfusslifter lässt sich der Nähfuss heben und senken
• Nähfusslifter nach rechts drücken = Nähfuss wird angehoben; gleichzeitig wird der Transporteur abgesenkt
• nach dem ersten Stich ist der Transporteur wieder in Normalstellung

* Spezialzubehör für 220, 230

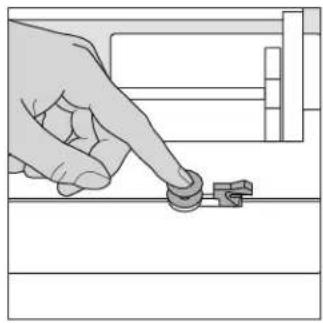

Unterfaden spulen

• Hauptschalter einschalten

• leere Spule auf Spulerachse stecken

• Faden von der Fadenspule in die hintere Fadenführung in Pfeilrichtung um die Vorspannung führen

• Faden zwei- bis dreimal um die leere Spule wickeln und den Restfaden mit dem Fadenabschneider abschneiden
• Einschalthebel gegen die Spule drücken
  • Fussanlasser drücken
• Spulvorgang stoppt, wenn die Spule gefüllt ist
• Spule wegnehmen

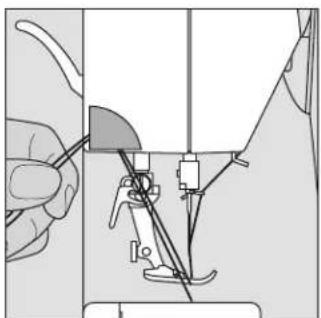

Fadenabschneider

• Faden über den Fadenabschneider ziehen

Hinweis:

Beim Spulen mit dem stehenden Garnrollenhalter (S. 17) muss die Geschwindigkeit eventuell angepasst werden.

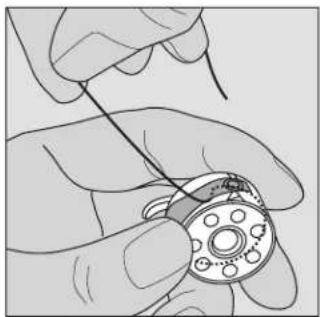

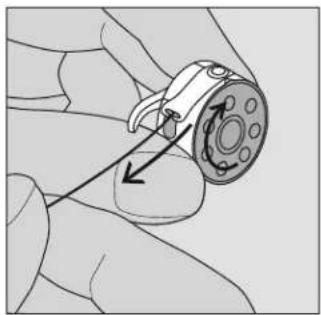

Spulenkapsel

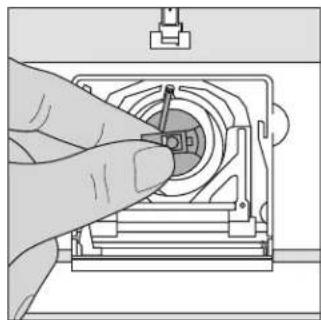

Spulenkapsel herausnehmen

• Nadel hochstellen
• Hauptschalter auf «0»
- Klappdeckel des
Nähcomputers öffnen
- Klappe der Spulenkapsel fassen
• Spulenkapsel herausnehmen

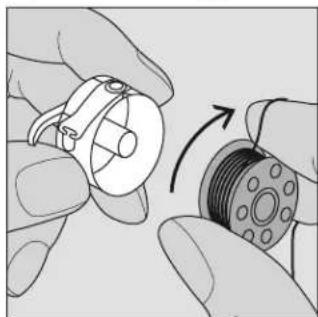

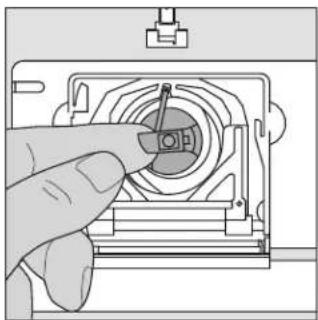

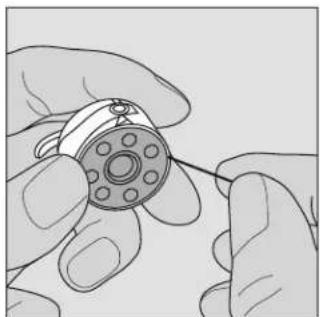

Spulenkapsel in den Greifer einsetzen

• Spulenkapsel an der Klappe halten
• Finger der Spulenkapsel zeigt nach oben
• Kapsel einsetzen bis sie einrastet

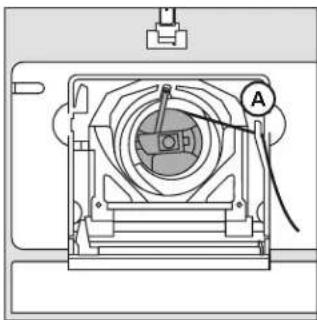

Unterfadenabschneider

• Spulenkapsel einsetzen
• Faden über den Fadenabschneider A ziehen
  • Faden wird abgeschnitten
• Klappdeckel schliessen

Hinweis:

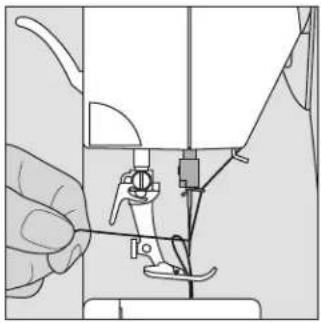

Der Unterfaden muss nicht heraufgeholt werden, da die Unterfadenmenge für den Nähbeginn ausreicht.

Bitte Sicherheitshinweise beachten!

Spule einlegen

Die Spule so einlegen, dass der Faden im Uhrzeigersinn aufgespult ist.

Faden in den Schlitz legen

Den Faden von rechts in den Schlitz hineinziehen.

Faden unter die Feder ziehen

Faden nach links unter die Feder ziehen, ...

... bis er im T-förmigen Schlitz am Ende der Feder liegt. Die Spule muss sich im Uhrzeigersinn drehen.

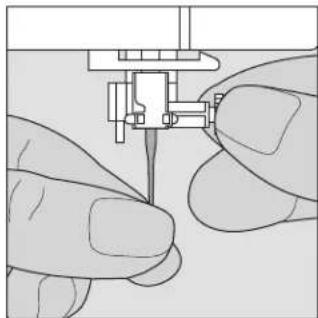

Nadel wechseln

• Nadel hochstellen
- Hauptschalter auf «0»
• Nähfuss senken
• Befestigungsschraube lösen
• Nadel nach unten ziehen

Nadel einsetzen

• Flache Seite des Kolbens nach hinten
  • Nadel bis zum Anschlag nach oben schieben
  • Befestigungsschraube festziehen

Bitte Sicherheitshinweise beachten!

Nähfuss wechseln (activa 230/240)

• Nadel und Nähfuss hochstellen
• Hauptschalter auf «0»

Befestigungshebel nach oben

• Befestigungshebel nach oben drücken
• Nähfuss wegziehen

Befestigen des Nähfusses

• Nähfuss von unten in die Halterung einführen
• Befestigungshebel nach unten drücken

Bitte Sicherheitshinweise beachten!

Nähfuss-Sohle wechseln (activa 220)

Nähfuss-Sohle wechseln

• Nadel und Schaft hochstellen
  • Hauptschalter auf «0»
• Knopf am Nähfussschaft drücken = Nähfuss-Sohle wird ausgeklinkt

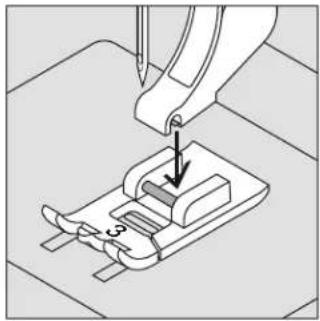

Nähfuss-Sohle befestigen

• Die Nähfuss-Sohle unter den Schaft legen, so dass der Querstift unter der Öffnung des Schaftes liegt

- Nähfusslifter-Hebel senken; die Sohle klinkt ein

Bitte Sicherheitshinweise beachten!

Zusätzlicher Garnrollenhalter

Drehbarer stehender Garnrollenhalter

• befindet sich auf der Rückseite hinter dem Handrad
• ist unerlässlich zum Nähen mit mehreren Fäden, z.B. für Doppelnadelarbeiten usw.
• zum Nähen den Stift nach oben bis zum Anschlag drehen
• bei grossen Fadenspulen ist der Schaumstoffteller A aufzustecken, damit die Spule genügend Halt hat

• Nadel und Nähfuss hochstellen
• Hauptschalter auf «0»
• Schaumstoffteller montieren

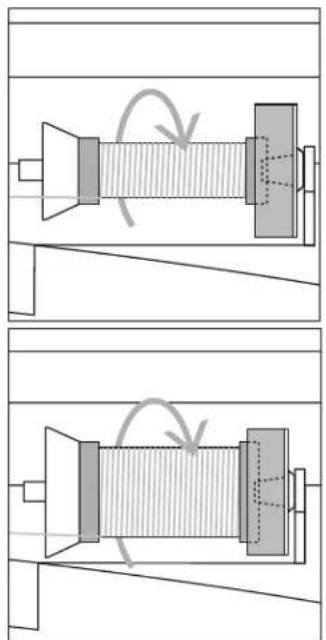

- Nähfaden auf den Garnrollenhalter stecken (Fadenabzug im Uhrzeigersinn)
• passende Fadenablaufscheibe aufstecken (Durchmesser der Fadenspule = Grösse der Fadenablaufscheibe), dabei darf kein Spielraum zwischen der Ablaufscheibe und Fadenspule vorhanden sein
- Faden festhalten und in die hintere Fadenführung A ziehen
- nach vorn durch den Schlitz in die Oberfadenspannung ziehen

Faden nach unten

Faden rechts der Fadenhebelabdeckung entlang nach unten um den Punkt B ziehen

Bitte Sicherheitshinweise beachten!

Faden links der Abdeckung nach oben um Punkt C (Fadenhebel) in Pfeilrichtung ziehen

Faden nach unten

Faden nach unten in Fadenführungen D und E ziehen

Nadeleinfädler

Faden in Haken
Nadel hochstellen
· Faden nach links hinten halten

Hebel nach unten
- Hebel A nach unten drücken und dabei den Faden um den Haken B nach rechts zur Nadel führen

Faden vor die Nadel
- Faden von vorne in die Fadenführung legen, bis er einhängt (Drahthäkchen)

Hebel und Faden loslassen
- Hebel A und Faden loslassen - Fadenschlaufe aus dem Nadelöhr ziehen

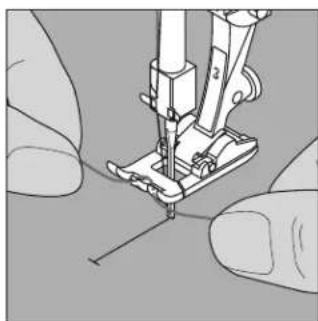

Unterfaden heraufholen

Unterfaden heraufholen

• Oberfaden halten
• einen Stich nähen
• am Oberfaden ziehen, bis der Unterfaden im Stichloch sichtbar wird
• Ober- und Unterfaden durch den Schlitz am Nähfuss nach hinten legen
• über den Fadenabschneider ziehen

Hinweis:

Der Unterfaden muss nur bei speziellen Arbeiten heraufgeholt werden.

Ansonsten genügt die Unterfadenmenge für den Nähbeginn, wenn der Unterfadenabschneider benutzt wird.

Fadenabschneider

Fadenabschneider am Ständerkopf

• Ober- und Unterfaden von vorn nach hinten über den Fadenabschneider nach unten ziehen
• Fäden lösen sich beim ersten Stich automatisch

Stichplatte\*

Hinweis: Stichplattenwechsel siehe S. 65

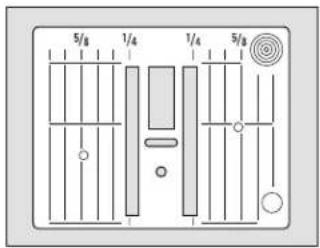

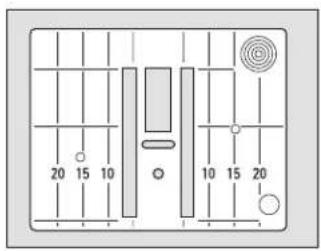

Markierungen auf der Stichplatte

• die Stichplatten sind mit Längsmarkierungen in mm oder inch versehen
  • mm-Bezeichnungen sind vorn ablesbar
• inch-Bezeichnungen sind hinten ablesbar
  • die Längsbezeichnungen beziehen sich auf den Abstand von der Nadel (Nadelposition Mitte) bis zur Markierung
• die mm- oder inch-Angaben sind nach rechts und nach links bezeichnet
• sie dienen als Hilfe beim Nähen von Nähten, zum genauen Absteppen usw.
• Quermarkierungen sind hilfreich zum Nähen von Ecken usw.

*kann je nach Markt unterschiedlich sein

Transporteur

Drucktaste unterhalb des Handrades

Drucktaste bündig mit Gehäuse = Transporteur auf Nähen

Drucktaste gedrückt = Transporteur ist versenkt

- für Näharbeiten, die von Hand geführt werden (Stopfen, Freihandsticken, Freihandquilten)

Fadenspannung

Grundeinstellung

• die rote Markierung am Fadenspannungsverstellrad stimmt mit der Markierung A über ein
• für normale Näharbeiten muss die Fadenspannung nicht verändert werden
• für spezielle Näharbeiten kann die Fadenspannung mit dem Verstellrad dem Material angepasst werden

In der Fabrik wird die Fadenspannung optimal eingestellt. Dafür werden sowohl in der Spule wie auch als Oberfaden Metrosenefäden der Stärke 100/2 (Firma Arova Mettler, Schweiz) eingesetzt.

Beim Verwenden von anderen Näh- oder Stickfäden können Abweichungen in der optimalen Fadenspannung entstehen. Deshalb ist es unter Umständen nötig, die Fadenspannung dem Nähgut und dem gewünschten Stichmuster anpassen zu können.

Optimales Stichbild

- die Fadenverknotung ist in der Mitte des Stoffes

Beispiel:

Zu hohe Oberfadenspannung

• der Unterfaden wird dadurch stärker in den Stoff gezogen
• Oberfadenspannung lösen = Verstellrad auf 3-1 drehen

Spannung Nadel

Metallfaden ca. 3 90

Monofil ca. 2–4 80

Zu geringe Oberfadenspannung

• der Oberfaden wird dadurch stärker in den Stoff gezogen
• Oberfadenspannung verstärken = Verstellrad auf 5-10 drehen

Allgemeine Bedienungshinweise

Nähcomputer einschalten

• Hauptschalter auf «1»
- der Nähcomputer ist nach dem Einschalten sofort nähbereit

Auf dem Bildschirm erscheint

1 Stichbreite, Grundeinstellung blinkt (immer sichtbar)
2 Stichlänge, Grundeinstellung blinkt (immer sichtbar)
3 Nadelposition (9 Möglichkeiten)
4 Nadelstopp oben/unten (stoppt generell oben)
5 Stichnummer 1 (Geradstich)
6 Nähfussnummer 1 (zeigt passenden Nähfuss für gewählten Stich an)
7 Raupennaht; dichter, kurzer Zickzack

Stichmuster\* wählen

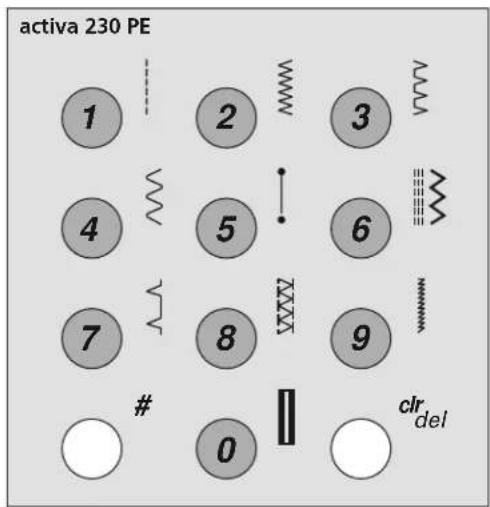

• Stichmuster 1–10: entsprechende Taste drücken; Stichnummer und Grundeinstellung von Stichlänge und Stichbreite werden im Bildschirm angezeigt
  Achtung: mit Taste 0 wird Stichnummer 10 (Wäscheknopfloch) gewählt

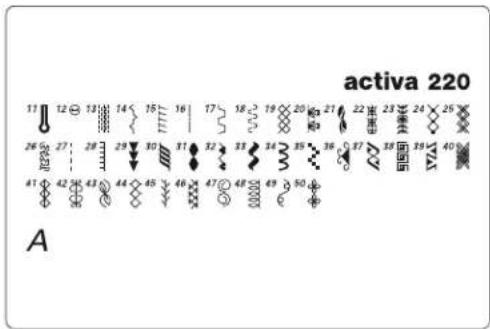

• Stichmuster 11–50 (activa 220), 11–70 (activa 230) oder 11–99 (activa 240): #-Taste drücken und entsprechende Stichnummer eingeben

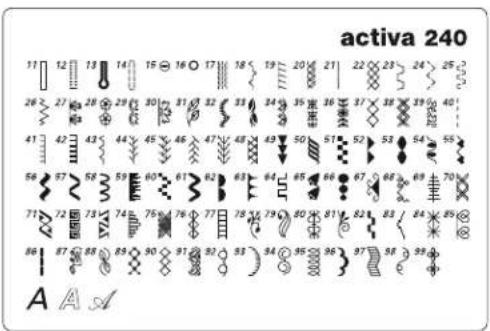

* Stichübersicht siehe S. 32-33; activa 230 PE siehe Anhang A1

Stichbreiten verändern

• linke Taste drücken = der Stich wird schmaler
• rechte Taste drücken = der Stich wird breiter
  • die Grundeinstellung des gewählten Stichs ist immer sichtbar, sie blinkt

Nadelposition verstellen

• linke Taste drücken = die Nadel wird nach links verschoben
• rechte Taste drücken = die Nadel wird nach rechts verschoben

Stichlängen verändern

• linke Taste drücken = die Stichlänge wird kürzer
• rechte Taste drücken = die Stichlänge wird länger

Funktionen

Eine Funktion ist ...

aktiviert, wenn ihr Symbol auf dem Bildschirm erscheint.

deaktiviert, wenn das Symbol im Bildschirm nicht mehr angezeigt wird.

Rückwärtsnähen temporär:

• Taste drücken
• Rückwärtsnähen des Stichs solange die Taste gedrückt wird (Stichlänge max. 3 mm) Anwendungen:

- Programmieren von Knopflochlängen

- Programmieren der Stopfprogrammlänge

- Umschalten im Geradstich-Vernähprogramm (Stich Nr. 5, siehe S. 37)

- manuelles Vernähen (Nahtanfang/Nahtende) permanent:

- Taste zweimal kurz hintereinander drücken

- der Nähcomputer näht den angewählten Stich permanent rückwärts

- Rückwärtsnähen beenden: Taste einmal drücken

Nadelstopp-Verstellung

In der Grundeinstellung zeigt der Pfeil nach oben.

• Taste drücken
• im Bildschirm zeigt der Pfeil nach unten = der Nähcomputer stoppt mit eingestochener Nadel
  • Taste für Nadelstopp wieder drücken
• im Bildschirm zeigt der Pfeil nach oben = der Nähcomputer stoppt mit Nadelposition oben

Hinweis:

Taste etwas länger drücken = die Nadel wird automatisch hoch oder tiefgestellt.

1/2 Motorengeschwindigkeit

• Taste drücken = der Nähcomputer näht mit halber Motorengeschwindigkeit
• nochmaliges Drücken der Taste = der

Nähcomputer näht mit voller Motoren-geschwindigkeit

Musterende

• Taste drücken
• der Nähcomputer stoppt am Ende eines Einzelmusters oder einer Musterkombination (im Memory)

Spiegelbild (rechts/links)\*

• Taste drücken
• der gewählte Stich wird gespiegelt genäht

*nur activa 240

Raute-Taste (#-Taste)

Taste für das Anwählen von

Stichmustern (siehe S. 24)

• Taste drücken = die Grundeinstellung wird zurückgeholt
• zugeschaltete Funktionen werden gelöscht Ausnahmen:

• Nadelstopp unten/oben

• 1/2 Motorengeschwindigkeit

- veränderte Grundeinstellung beim

Längenmessknopfloch löschen = «clr/del»-

Taste zweimal drücken (nicht bei activa 220)

Alphabet, Zahlen und Schriftzeichen (activa 220 nur Blockschrift)

• Alphabet-Taste drücken
- auf dem Bildschirm wird eine der Schriftarten angezeigt
- gewünschte Schriftart wählen = Alphabet-Taste drücken
- rechte Taste drücken = Buchstaben/Zahlen laufen vorwärts (A B C ...)
- linke Taste drücken = Zahlen/Buchstaben laufen rückwärts (@Ç? ...)

Zeichensatz (nur Blockschrift)

ABCDEFGHIJKLMNOPQRSTUVWXYZ ÄÖÜÅÆC∅ÑÈÉÊÀÅ

01234567890_-.'&?Ç@

mem (Memory)

• « mem ^① »-Taste drücken
• im Bildschirm wird «mem» angezeigt
  • die leeren Speicherplätze (30) und der Cursor blinken
• die linke und die rechte (mem←/) Taste sind zum Scrollen von Mustern, Buchstaben und Zahlen
• die «mem«»-Taste ist zum Programmieren

Persönlicher Speicher

• jede veränderte Stichlänge und Stichbreite wird automatisch gespeichert Beispiel:
• nähen mit einem veränderten Stich (z.B. Zickzackstich)
• einen anderen Stich (z.B. den Geradstich) wählen und nähen
• beim Zurückholen des individuell veränderten Zickzackstichs bleiben die Veränderungen erhalten

Zurückholen der Grundeinstellung

• einzelne Stiche können manuell zurückgestellt werden
• durch Drücken der «clr/del»-Taste oder beim Ausschalten des Nähcomputers werden alle Veränderungen bei allen Stichen gelöscht

Anwendung:

- für alle Sticharten

- besonders wertvoll bei zwei sich abwechselnden Anwendungen

Memory

Im Memory lassen sich 30 Stichmuster, Buchstaben oder Zahlen zusammenstellen und speichern.

Das Memory ist ein Langzeit-Memory. Es bleibt solange erhalten, bis es gelöscht wird. Stromunterbruch oder längeres Ausschalten des Nähcomputers hat keinen Einfluss auf das gespeicherte

Programm. Änderungen der Stichlänge oder Stichbreite und Nadelposition können jederzeit vorgenommen werden. Einzelne Stichmuster, Buchstaben oder Zahlen können gelöscht oder überschrieben werden.

Memory-Tasten

• linke Taste (<) = Rückwärtsscrollen des Memoryinhaltes
• mittlere Taste (mem ^1 ) = Öffnen und Schliessen des Memories
• rechte Taste (mem ^4 ) = Programmieren des Memorys und Vorwärtsscrollen des Memoryinhaltes

Memory öffnen

• « mem ^① »-Taste drücken
• Memory ist geöffnet, auf dem Bildschirm wird « mem » angezeigt
• ist das Memory leer, blinkt die Zahl 30 (= Anzahl leerer Speicherplätze) sowie der Cursor links davon
• ist das Memory nicht leer, erscheinen die gespeicherten Stichnummern, Buchstaben

oder Zahlen; Memoryinhalt vorwärts scrollen, bis der Cursor und die Zahl der leeren Speicherplätze blinken

Beispiel: Gespeicherter Stich

• gespeicherte Stichnummer (hier 28) wird angezeigt

Stichnummer programmieren siehe S. 28

Beispiel: Gespeichertes

Alphabet-Zeichen

- gespeichertes Zeichen (hier Buchstabe E) wird angezeigt

Buchstaben oder Zahlen programmieren siehe S. 29

Memoryinhalt komplett löschen

• zuerst «clr/del»-Taste drücken und gedrückt halten und zusätzlich die « mem ^① »-Taste drücken
  .beide Tasten loslassen
  • Memory durch Drücken der « mem »-Taste verlassen
  • Memory ist komplett gelöscht

Programmieren von Nutz- und Dekorstichen

• Memory öffnen (siehe S. 27)
• das gewünschte Stichmuster anwählen (siehe S. 24)
• die Stichnummer (hier 21) ist im Bildschirm sichtbar
- die « mom»-Taste (Speicher- taste) drücken = das Stich- muster ist programmiert
• die Anzahl der verbleibenden leeren Speicherplätze (hier 29) sowie der Cursor links davon blinken

- neues Stichmuster wählen; Programmieren mit der « miem »-Taste usw.

Achtung 220:

Folgende Spezialprogramme lassen sich nicht im Memory ablegen:

Nr. 5, Vernähprogramm
Nrn. 10–11, Knopflöcher
Nr. 12, Knopfannähprogramm
Nr. 13, Stopfprogramm
Nr. 16, Heftstich

Achtung 230:

Folgende Spezialprogramme lassen sich nicht im Memory ablegen:

Nr. 5, Vernähprogramm

Nrn. 10–12, Knopflöcher

Nr.13, Knopfannähprogramm

Nr.14, Öse

Nr.15, Stopfprogramm

Nr.19, Heftstich

Zurückscrollen

linke Taste drücken = die programmierten Stichmuster-Nummern laufen rückwärts ab

Vorwärtsscrollen

« mem »-Taste drücken = die programmierten Stichmuster-Nummern laufen vorwärts ab

Nähbeginn

• Fussanlasser drücken = Näh-computer springt zum Anfang der Musterkombination
- Funktion Musterende ( ▲) zusätzlich eingeben = Näh- computer stoppt am Ende der Musterkombination

Achtung 240:

Folgende Spezialprogramme lassen sich nicht im Memory ablegen:

Nr. 5, Vernähprogramm

Nrn. 10–14, Knopflöcher

Nr.15, Knopfannähprogramm

Nr.16, Öse

Nr.17, Stopfprogramm

Nr.21, Heftstich

Programmieren von Buchstaben, Zahlen und Satzzeichen

• Memory öffnen (siehe S. 27)
• Alphabet-Taste drücken
- Buchstabe/Zahl anwählen (siehe S. 26)
• « »-Taste drücken: Buchstabe/Zahl ist programmiert
• die Anzahl der verbleibenden leeren Speicherplätze (hier 29) sowie der Cursor links davon blinken
- neuer Buchstabe/neue Zahl anwählen; Programmieren mit der « mem»-Taste usw.
• mehrere Worte programmieren
- zwischen zwei Wörtern das Wortabstandszeichen (_) anwählen und ebenfalls programmieren

Hinweis:

Eine Veränderung (Stichlänge oder Stichbreite) bei Buchstaben oder Zahlen wirkt sich auf das ganze Alphabet aus. Sollen nur einzelne Zeichen verändert werden, ist die Veränderung bei jedem einzelnen Muster vorzunehmen.

Korrekturen im Memory

Überschreiben von einzelnen Stichmustern, Buchstaben, Zahlen

• rechte oder linke Taste drücken, durchscrollen bis gewünschtes Muster im Bildschirm sichtbar wird
• Korrektur ausführen = gewünschte Änderung neu anwählen: Stichnummer Buchstabe Zahl Stichlänge/-breite Nadelposition usw.
• « mem<⁻¹ »-Taste drücken = das Muster ist korrigiert (überschrieben)

Einzelne Stichmuster/Buchstaben/Zahlen löschen

• das gesuchte, zu löscheide Muster oder Zeichen im Memory anwählen
• «clr/del»-Taste drücken
• Stichmuster/Buchstabe/Zahl ist gelöscht

Memory verlassen

• « mem »-Taste drücken = ganzer Memoryinhalt ist gespeichert
  • Memory ist geschlossen

«mom»-Anzeige im Bildschirm erlischt

Der Memoryinhalt bleibt erhalten, auch wenn der Nähcomputer vom Netz getrennt wird. Er kann jederzeit wieder abgerufen werden.

Der Memoryinhalt geht ver- loren, wenn der Nähcomputer abgeschaltet wird, ohne vorher das Memory über die « mem® »-Taste zu verlassen.

Balance

Der Nähcomputer wird getestet und optimal eingestellt, bevor er das Werk verlässt. Test mit zwei Lagen Cretonne-Stoff und Metrosenefaden 100/2 der Fa. Arova Mettler, Schweiz.

Verschiedene Stoffe, Fäden und Einlagen können die programmierten Stichmuster im

Nähcomputer so beeinflussen, dass diese Muster entweder nicht mehr schliessen oder übereinander genäht werden (d.h. zu weit oder zu eng genäht werden).

Mit der Balance können diese Abweichungen korrigiert und damit die Stichmuster optimal

an das zu verarbeitende Material angepasst werden.

Anwendung: Nutzstiche, z.B. Wabenstich in Jersey, Dekorstiche, Knopflöcher usw.

Hinweis: Nach dem Nähen mit verstellter Balance, diese unbedingt auf Normalstellung zurückstellen!

Normalstellung Stiche zusammenschieben

(Stichlänge verkürzen)

Stiche auseinanderziehen (Stichlänge verlängern)

Stichübersicht\*

activa 220 / 230 / 240

Nutz- und Dekorstiche

1 Geradstich
2 Zickzackstich
3 V ari-Overlock
4 Bogennaht
5 V ernähprogramm
6 D r eifach Gerad- und Zickzackstich
7 Blindstich
8 Doppel-Overlock
9 Super-Stretchstich
10 Wäscheknopfloch

activa 220

11 Augenknopfloch
12 Knopfannähprogramm
13 Stopfprogramm
14 Kräuselstich
15 Stretch-Overlock
16 Heftstich
17 Universalstich
18 Lycrastich
19 Wabenstich
20–25, 29–50 Dekorstiche
26–28 Quiltstiche

*activa 230 PE siehe Anhang A1

activa 230

activa 240

11 Augenknopfloch

12 Geradstichknopfloch

13 Knopfannähprogramm

14 Öse

15 Stopfprogramm

16 Kräuselstich

17 Stretch-Overlock

18 Jerseystich

19 Heftstich

20 Universalstich

21 Lycrastich

22 Wabenstich

23–31, 42–70 Dekorstiche

32-41 Quiltstiche

11 Wäscheknopfloch schmal

12 Stretchknopfloch

13 Augenknopfloch

14 Geradstichknopfloch

15 Knopfannähprogramm

16 Öse

17 Stopfprogramm

18 Kräuselstich

19 Stretch-Overlock

20 Jerseystich

21 Heftstich

22 Wabenstich

23 Universalstich

24 genähter Zickzack

25 Lycrastich

26 Stretchstich

27–38, 49–99 Dekorstiche

39–48 Quiltstiche

Stiche: Eine Auswahl*

	1	Geradstich	Für nicht elastische Stoffe; alle Geradsticharbeiten
	2	Zickzackstich	Zickzackarbeiten wie Umnähen, Gummiband und Spitzen annähen
	3	Vari-Overlock	Für feine Jerseys; elastische Overlocknaht und elastischer Saum
	4	Bogennaht	Für die meisten Materialien; Stopfen mit Bogennaht, Stoffflicken, Kanten verstärken usw.
	5	Vernähprogramm	Für alle Stoffarten; zum Vernähen von Nahtanfang und Nahtende bei Nähten mit Geradstichen
	6	Dreifach Gerad- und Zickzackstich	Für strapazierfähige Nähte in festen Materialien
		7 Blindstich	Für die meisten Stoffarten; Blindsaum; Muschelsaum in weichen Jerseys und feinen Stoffen; Ziernaht
		8 Doppel-Overlock	Für Strickstoffe aller Art; Overlocknaht = Nähen und Versäubern in einem Arbeitsgang
		9 Super-Stretchstich	Für hochelastische Materialien; hochelastische offene Naht für Bekleidung aller Art

*activa 230 PE siehe Anhang A

17 Stopfprogramm

Automatisches Stopfen feiner bis mittlerer Gewebe

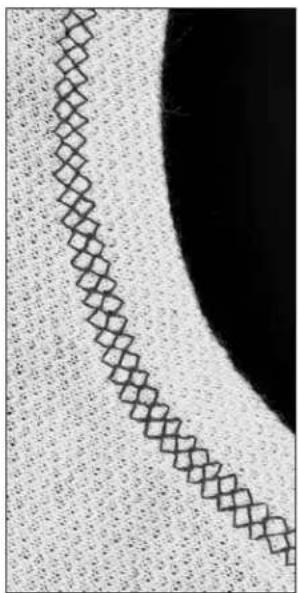

22 Wabenstich

Für alle Tricotarten sowie glatte Stoffe; Sichtnaht für Wäsche, Bekleidung, Tischdecken usw.

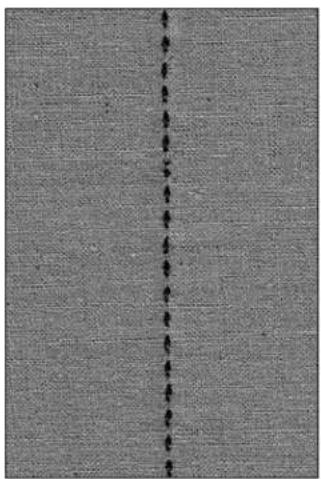

40 Quiltstich/Handstich

Handsticheffekt: der eine Stich (Unterfaden) ist jeweils sichtbar, der andere (Oberfaden = Monofilfaden) unsichtbar; Oberfadenspannung je nach Stoff erhöhen (6–9)

10 Wäscheknopfloch

Für feine bis mittelschwere Materialien; Blusen, Kleider, Hosen, Bettwäsche usw.

11 Wäscheknopfloch schmal

Für leichte bis mittelschwere Materialien: Blusen, Kleider, Kinder- und Babykleider, Bastelarbeiten

12 Stretchknopfloch

Für alle hochelastischen Jerseymaterialien aus Baumwolle, Wolle, Seide und Synthetikfasern

13 Augenknopfloch

Für schwerere Stoffe (nicht elastisch); Jacken, Mäntel, Hosen, Freizeitbekleidung

14 Geradstich-Knopfloch

Programm zum Vorsteppen von gestürzten Knopflöchern (Fuss Nr. 3A) oder Tascheneingriffen (Fuss Nr. 3, Spezialzubehör)

Nähfuss-Sortiment

1
Rücktransportfuss
Nutz- und Dekorstiche

5
Blindstichfuss
Blindsaum, Kantensteppen

2

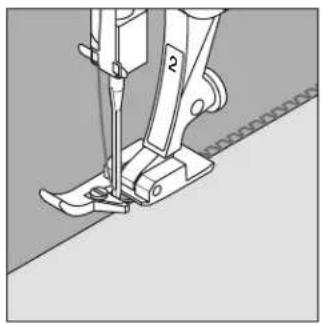

Overlockfuss
Overlocknaht, Overlocksaum, Nähte umnähen

9
Stopffuss
Freihandquilten in dünnen bis mittelschweren Quilts; Stopfen

3A
Knopflochschlittenfuss
Knopflöcher in flachen Materialien, Stopfprogramme

20
Offener Stickfuss
Sticken, Applikationen, Raupennaht-Muster

4
Reissverschlussfuss
Reissverschluss einnähen

37
Patchworkfuss 1/4 inch (ca. 6 mm)
Patchworkarbeiten mit Nahtzugabe 1/4 inch oder 1/8 inch (ca. 6 oder 3 mm)

activa 220 = Näh-Sohlen-Schaft und 5 Sohlen (1, 2, 3, 4, 5)

activa 230 = 7 Füsse (1, 2, 3A, 4, 5, 9, 20)

activa 230 PE = 7 Füsse (1, 3A, 4, 5, 9, 20, 57)

activa 240 = 7 Füsse (1, 2, 3A, 4, 5, 9, 37)

Vernähprogramm

Stichwahl:

Nadel:

Faden:

Transporteur:

Nähfuss:

Vernähprogramm Nr. 5*

Grösse und Typ entsprechend Stoff

Baumwolle/Polyester

oben (Nähposition)

Rücktransportfuss Nr. 1

Rücktransport-Sohle Nr. 1 (activa 220)

Vernähprogramm

• für alle Materialien
  • Vernähen von Nahtanfang und Nahtende
• Rückwärtsstiche sind exakt auf der Nählinie

Nähbeginn

• Nähcomputer vernäht automatisch beim Nähbeginn (5 Stiche vorwärts, 5 Stiche rückwärts)
• Fortsetzung mit einer Geradstichnaht vorwärts

Nähende

• Vernähtaste am Ständerkopf kurz drücken = Nähcomputer vernäht automatisch (5 Stiche rückwärts, 5 Stiche vorwärts)
  • automatischer Stopp am Ende des Vernähprogramms

*activa 230 PE siehe Anhang A2

031611.73.01_0608_a220 a230 a240_DE

Zickzackstich

Stichwahl: Zickzackstich Nr. 2

Nadel: Stärke und Typ entsprechend Stoff

Faden: Baumwolle/Polyester

Transporteur: oben (Nähposition) Nähfuss: Rücktransportfuss Nr. 1 Rücktransport-Sohle Nr. 1 (activa 220)

Zickzackstich

• für alle Materialien,
  • zum Versäubern von Kanten,
• für dekorative Arbeiten

Raupennaht

• dichter, kurzer Zickzackstich (Stichlänge 0,5–0,7 mm)
- Raupennaht für Applikationen, zum Sticken usw.

Kanten umnähen

• Kantenversäuberung für die meisten Stoffarten
- Stoffkante in der Mitte des Nähfusses führen
- Nadel sticht auf der einen Seite ins Nähgut, auf der anderen Seite ins Leere
• Zickzack nicht zu breit, Stichlänge nicht zu lang wählen
• Kante soll flach liegen und sich nicht einrollen
- für feines Nähgut Stopffaden verwenden

A Zickzackstich mit veränderter Stichbreite
B Zickzackstich mit veränderter Stichlänge
C Kantenversäuberung mit Zickzackstich

Heftstich

Stichwahl: Heftstich Nr. 21 (activa 230 Nr. 19, activa 220 Nr. 16)

Nadel: Grösse und Typ entsprechend Stoff

Faden: Baumwolle/Polyester

Transporteur: unten (Stopfposition)

Nähfuss: Stopffuss Nr. 9 (optional für activa 220)

Heftstich

• für alle Arbeiten, bei denen eine sehr grosse Stichlänge gewünscht wird
• zum Heften von Nähten, Säumen, Quilts usw.
• einfach zu entfernen

Vorbereitung

- Stofflagen mit Stecknadeln quer zur Heftrichtung zusammenstecken (verhindert ein Verschieben der Stofflagen)

Heften

• Transporteur versenken
• Stoff unter den Nähfuss legen und einen Stich nähen; Fäden bei Heftbeginn festhalten
• Nähgut um die gewünschte Stichlänge nach hinten ziehen
  • Stich nähen, Vorgang wiederholen

Vernähen/Fixieren des Fadens

- am Anfang und am Ende ein paar kleine Heftstiche nähen

Heften

- zum Heften einen feinen Stopffaden verwenden; er lässt sich nachher besser entfernen

031611.73.01_0608_a220 a230 a240_DE

Blindsaum

Stichwahl:

Nadel:

Faden:

Transporteur:

Nähfuss:

Blindstich Nr. 7

Stärke und Typ entsprechend Stoff

Baumwolle/Polyester

oben (Nähposition)

Blindstichfuss Nr. 5

Blindstich-Sohle Nr. 5 (activa 220)

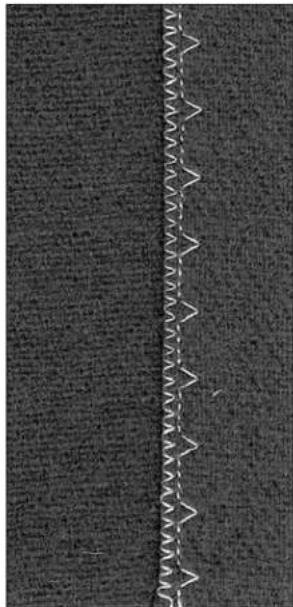

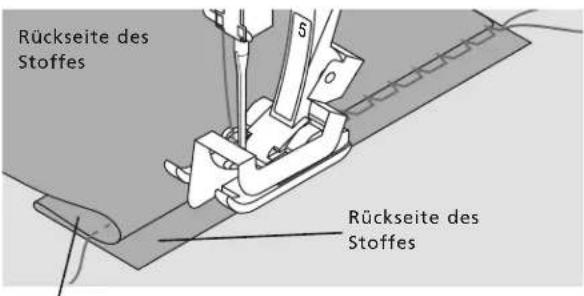

Blindsaum

für «unsichtbare» Säume in mittelschweren bis schweren Stoffen aus Baumwolle, Wolle, Mischfasern

Vorbereitung

• Saumkante versäubern
• Saum falten und heften
- die Nährarbeit falten, dass die versäuberte Kante auf der rechten Seite liegt (siehe Abbildung)
- unter den Nähfuss legen mit der gefalteten Saumkante gegen das Führungsblech des Fusses schieben

Vorderseite des Stoffes

Feineinstellung der Stichbreite

Bruchkante regelmässig dem Führungsblech des Fusses entlang führen = Einstiche sind gleichmäßig tief

031611.73.01_0608_a220 a230 a240_DE

Stopfprogramm

Stichwahl: Stopfprogramm Nr. 17 (activa 230 Nr. 15, activa 220 Nr. 13)

Nadel: Stärke und Typ entsprechend Stoff

Faden: Stopffaden

Transporteur: oben (Nähposition)

Nähfuss: Rücktransportfuss Nr. 1

Rücktransport-Sohle Nr. 1 (activa 220)

Knopflochschlittenfuss Nr. 3A

Schnelles Stopfen von dünnen Stellen oder Rissen

Ersetzen von beschädigten Fäden

Stopfen mit Rücktransportfuss Nr. 1 (Stichzähl-Automatik)

• Nadel links oberhalb der schadhaften Stelle einstechen
• erste Länge nähen und den Nähcomputer anhalten
• Rückwärtstaste drücken: Länge ist programmiert
• Stopfprogramm fertig nähen; der Nähcomputer hält automatisch an
• Programmierung löschen mit «clr/del»-Taste

Grosse Stopffläche:

- die Stopfstelle kann durch Verschieben des Nähgutes in der Länge und in der Breite vergrössert werden

Stopfen mit Knopflochschlittenfuss Nr. 3A (activa 230, 240)

• nur bei kleinen Rissen und schadhaften Stellen, mit einer Stopflänge von höchstens 3 cm
  • Arbeitsweise wie mit Fuss Nr. 1

feinen Stoff unterlegen oder feinen Aufklebestoff unterkleben

Vorbereitung

feine Materialien in einen Stopfrahmen* spannen, um das Zusammenziehen zu verhindern

* Der Stopfrahmen ist als Spezialzubehör erhältlich.

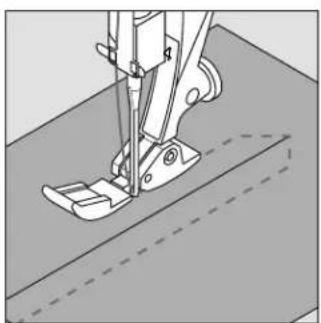

Reissverschluss

Stichwahl:

Nadel:

Faden:

Transporteur:

Nähfuss:

Nadelposition:

Geradstich Nr. 1

Stärke und Typ entsprechend Stoff

Baumwolle/Polyester

oben (Nähposition)

Reissverschlussfuss Nr. 4

Reissverschluss-Sohle Nr. 4 (activa 220)

ganz rechts oder ganz links

• Reissverschluss heften
- Stoffkanten stossen über der Mitte des Reissverschlusses aneinander

Nähen

• Reissverschluss beidseitig von unten nach oben einnähen, parallel zur Stoffkante
• Nadelposition einmal ganz nach rechts, einmal ganz nach links verschieben
• der Nähfuss läuft ausserhalb der Zahnreihe des Reissverschlusses
  • die Nadel nahe der Zahnreihe entlangführen

TIPP

Reissverschluss-Schlitten kann nicht übernäht werden

• Reissverschluss schliessen; bis ca. 5 cm vor den Schlitten nähen
• Nadel einstechen, Nähfuss heben, Reissverschluss öffnen, Nähfuss senken, fertig nähen

Transport beim Nähanfang

Fäden am Nähanfang gut festhalten = evtl. Nähgut daran leicht nach hinten ziehen (nur wenige Stiche)

Reissverschlussband oder Stoff sind dicht gewoben oder hart

verwenden Sie für ein gleichmässigeres Stichbild eine Nadel der Stärke 90–100

031611.73.01_0608_a220 a230 a240_DE

Wissenswertes rund um das Knopfloch

Knopflöcher sind praktische Verschlüsse, welche auch zu dekorativen Zwecken verwendet werden können

Gewünschtes Knopfloch wählen; auf dem Bildschirm erscheint:

1 Knopflochnummer
2 Knopflochsymbol (blinkt)
3 Nähfussanzeige

Fadenspannung der Knopflöcher

• den Unterfaden in den Kapselfinger einfädeln = stärkere Fadenspannung unten
• dadurch wirkt die Knopflochraupe auf der oberen Stoffseite leicht gewölbt
  • das Knopfloch ist schöner
  • die Garneinlage verstärkt und verschönert das Knopfloch (S. 45, 46)

Automatische Knopflöcher bezeichnen

• nur ein Knopfloch in der ganzen Länge bezeichnen
• nach dem Nähen des ersten Knopflochs ist die Länge programmiert
• für alle weiteren Knopflöcher nur den Anfangspunkt bezeichnen
• Knopflochschlittenfuss Nr. 3A verwenden

Manuelle Knopflöcher bezeichnen

• Knopflochlängen am jeweils gewünschten Ort bezeichnen
• Knopflochfuss Nr. 3 (Spezialzubehör) verwenden

Augenknopflöcher bezeichnen

• nur die Raupenlänge markieren
  • die Länge des Auges wird zusätzlich genäht

Nähprobe

• Probeknopfloch immer auf einem Stück des Originalstoffes nähen
• gleiche (Klebe-) Einlage wie im Original verwenden
• gleiche Knopflochart wählen
• Knopfloch in der gleichen Stoffrichtung nähen (Längs- oder Querrichtung)
• Knopfloch aufschneiden
  • Knopf durch das Knopfloch schieben
• wenn nötig, Länge des Knopflochs korrigieren

Korrekturen

Raupenbreite verändern:

• Stichbreite verändern
- veränderte Stichbreite kann mit «clr/del» gelöscht werden
- Stichlängenveränderung wirkt auf beide Knopflochraupen (dichter oder weiter)
- veränderte Stichlänge kann mit «clr/del» gelöscht werden

Stichlänge verändern:

Hinweis:

Balance nach dem Nähen der

Knopflöcher wieder in

Normalstellung bringen!

Balance bei automatischen und manuellen Knopflöchern

Bei den manuellen 6-Stufen- und Längenmess-Knopflöchern wirkt sich die Balance auf beide Raupen gleichzeitig aus, da beide Raupen in der gleichen Richtung genäht werden

TIPP

Muss ein Knopfloch quer zur Nähgutkante genäht werden empfiehlt es sich, eine Ausgleichsplatte (als Spezialzubehör erhältlich) zu verwenden. Die Ausgleichsplatte von hinten zwischen Nähgut und Schlittenfussohle, bis zur verdickten Nähgutstelle einlegen und nach vorne schieben

Knopfloch mit Garneinlage

• die Garneinlage verstärkt und verschönert das Knopfloch
- die Garnschlinge liegt am beanspruchten Ende (= Knopfannähstelle) im fertig genähten Knopfloch
- Nähgut entsprechend unter den Nähfuss legen
- Garneinlagen sind nur in Wäscheknopflöchern zu empfehlen

Ideale Garneinlage

• Perlgarn Nr. 8
- starker Handnähfaden
- feines Häkelgarn

Einhängen des Garnes im Knopflochschlittenfuss Nr. 3A

• Nadel beim Knopflochbeginn einstechen
- Knopflochfuss steht oben
- Einlagegarn rechts unter den Knopflochfuss führen
• Garn hinten am Knopflochfuss über die Nase legen

- Einlagegarn links unter dem Fuss nach vorn ziehen

• Garnenden in die Halteschlitze ziehen
- Knopfloch nähen

Nähen

• Knopfloch in gewohnter Weise nähen, ohne das Einlagegarn zu halten
• das Einlagegarn wird durch die Knopflochraupen übernäht

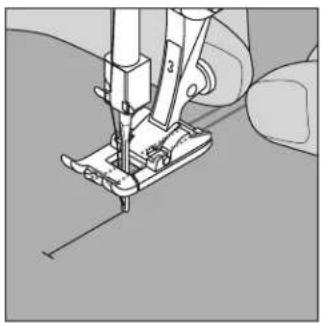

Einhängen des Garnes im Nähfuss Nr. 3 oder Knopfloch-Sohle Nr. 3 (activa 220)

• Nadel beim Knopflochbeginn einstechen
• Knopflochfuss steht oben
• Einlagegarn über dem mittleren Steg des Knopflochfusses (vorn) einhängen

• beide Garnenden unter dem Fuss nach hinten ziehen (je ein Garn in jede Rille der Sohle)
• Knopflochfuss senken

Nähen

• Nähen des Knopflochs in gewohnter Weise, ohne das Einlagegarn zu halten
• das Einlagegarn wird durch die Knopflochraupen übernäht

Garneinlage fixieren

• Garnschlinge nachziehen, bis die Schlinge im Riegel verschwindet
• Garnenden auf die Rückseite ziehen (mit Handnähnadel)
- verknoten oder vernähen

Knopfloch aufschneiden mit Pfeiltrenner

• mit dem Rücken des Pfeiltrenners die Schnittspalte einkerben
- das Knopfloch mit dem Pfeiltrenner von beiden Enden zur Mitte hin aufschneiden

Knopflochmesser (Spezialzubehör)

• Knopfloch auf Holzstück legen
• Knopflochmesser in die Mitte des Knopflochs stellen
• Knopflochmesser von Hand oder mit dem Hammer nach unten drücken

Automatisches Wäscheknopfloch mit Längenmessung (activa 230/240)

Beide Knopflochraupen werden in die gleiche Richtung genäht.

Achtung:

Der Schlittenfuss muss flach auf dem Material aufliegen! Wenn der Schlittenfuss auf einer Nahtzugabe aufliegt, kann die Länge nicht exakt gemessen werden.

Stichwahl: Wäscheknopfloch Nr. 10

Nadel:

Faden:

Transporteur:

Nähfuss:

Stärke und Typ entsprechend Stoff

Baumwolle/Polyester

oben (Nähposition)

Automatischer Knopflochschlittenfuss Nr. 3A

Automatisches Wäscheknopfloch

• Unterfaden in den Kapselfinger einfädeln (S. 43)
• mit dem Knopflochschlittenfuss Nr. 3A wird die Länge des Knopflochs über die Linse am Fuss automatisch gemessen = exaktes Duplizieren und automatisches Umschalten bei maximaler Länge
• im Bildschirm wird der Knopfloch-Nähablauf durch Blinken der aktiven Stufe angezeigt.

Hinweis:

Jedes automatische Knopfloch zeigt zu Beginn Nähfuss Nr. 3 an.

Wäscheknopfloch programmieren

1 erste Raupe vorwärts nähen, den Nähcomputer anhalten

• Rückwärtstaste drücken
- «auto» und Nähfuss Nr.3A erscheint am Bildschirm = Knopflochlänge ist programmiert

der Nähcomputer näht automatisch:

2 Geradstiche rückwärts
3 den 1. Riegel
4 die 2. Raupe vorwärts
5 den 2. Riegel und die Vernähstiche

- der Nähcomputer hält an und stellt automatisch auf Knopflochbeginn

Knopfloch-Automatik

• alle weiteren Knopflöcher werden nun automatisch in der gleichen Länge genäht (ohne dass die Rückwärtstaste zu drücken ist)
• Programmierung löschen mit der «clr/del»-Taste
• Programmierte Knopflöcher im Langzeitspeicher speichern (Hinweis auf S. 53)

Knopflochkorrekturen (vgl. S. 44)

Hinweis:

Balance nach dem Nähen der Knopflöcher wieder in Normalstellung bringen!

Balance

- bei den Längenmessknopflöchern wirkt sich die Balance auf beide Raupen gleichzeitig aus, da beide Raupen in der gleichen Richtung genäht werden

TIPP

Bezeichnungen

bei programmierten Knopflöchern ist jeweils nur eines zu bezeichnen, bei allen weiteren Knopflöchern sind es nur noch die Anfangspunkte, die Sie bezeichnen müssen = eine echte Zeitersparnis

Nähgeschwindigkeit

• nähen Sie in reduzierter Nähgeschwindigkeit für ein optimales Resultat
• nähen Sie alle Knopflöcher in der gleichen Geschwindigkeit, um eine regelmässige Raupendichte zu erhalten

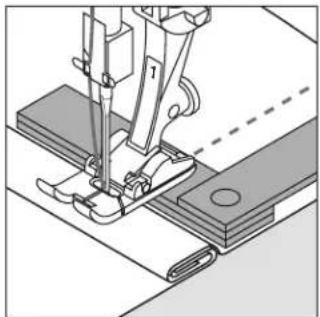

Ausgleichsplatte für die Knopflöcher (Spezialzubehör)

Muss ein Knopfloch quer zur Nähgutkante genäht werden, empfiehlt es sich, eine Ausgleichsplatte zu verwenden. Dieses Zubehör ergibt eine gleichmässige Auflage für den Schlittenfuss und somit ein perfektes Knopfloch (siehe Tipp S. 44).

Automatisches Augenknopfloch mit Längenmessung (activa 230/240)

Beide Knopflochraupen werden in die gleiche Richtung genäht.

Stichwahl: Augenknopfloch Nr. 13 (activa 230 Nr. 11)

Nadel: Stärke und Typ entsprechend Stoff

Faden: Baumwolle/Polyester

Transporteur: oben (Nähposition)

Nähfuss: Automatischer Knopflochschlittenfuss Nr. 3A

Automatisches Augenknopfloch

• Unterfaden in den Kapselfinger einfädeln (S. 43)
• mit dem Knopflochfuss Nr. 3A wird die Länge des Knopflochs über die Linse am Fuss automatisch gemessen = exaktes Duplizieren und automatisches Umschalten bei maximaler Länge

Augenknopflöcher bezeichnen

Markiert wird nur die Raupenlänge, das Auge wird zusätzlich genäht. Im Bildschirm wird der Knopfloch-Nähablauf durch Blinken der aktiven Stufe angezeigt.

Hinweis:

Balance nach dem Nähen der Knopflöcher wieder in Normalstellung bringen!

Augenknopfloch programmieren

1 Steppstiche vorwärts nähen, den Nähcomputer anhalten • die Rückwärtstaste drücken

- «auto» und der Nähfuss Nr. 3A wird im Bildschirm angezeigt = Knopflochlänge ist programmiert

2 der Nähcomputer näht automatisch das Auge
3 die 1. Raupe rückwärts
4 die Steppstiche vorwärts
5 die zweite Raupe rückwärts
6 den Riegel und die Vernähstiche
- der Nähcomputer hält an und stellt automatisch auf Knopflochbeginn

Knopfloch-Automatik

• alle weiteren Knopflöcher werden nun automatisch in der gleichen Länge genäht (ohne dass die Rückwärtstaste zu drücken ist)
• Programmierung löschen mit der «clr/del»-Taste
• Programmierte Knopflöcher im Langzeitspeicher speichern (Hinweis auf S. 53)

Knopflochkorrekturen (vgl. S. 44)

Balance

• bei den Längenmessknopflöchern wirkt sich die Balance auf beide Raupen gleichzeitig aus, da beide Raupen in der gleichen Richtung genäht werden
• beim Augenknopfloch kann das Auge bei einer Verzerrung mit der Balance korrigiert werden

TIPP

Exakte Duplikationen

- programmierte Knopflöcher werden alle gleich lang und gleich schön

Bezeichnungen

- bei programmierten Knopflöchern ist jeweils nur eines zu bezeichnen, bei allen weiteren Knopflöchern sind es nur noch die Anfangspunkte, die Sie bezeichnen müssen = eine echte Zeitersparnis

Augenknopflöcher doppelt genäht

• in dicken Stoffen können die Augenknopflöcher doppelt übernäht werden; dabei wird der erste Durchgang mit grösserer Stichlänge vorgenäht
• nach dem Nähen des ersten Knopflochs Nähgut nicht verschieben
• Stichlänge zurückstellen und Knopfloch nochmals übernähen

Manuelle Knopflöcher (alle Knopflocharten)

Manuelle Knopflöcher eignen sich für eine einmalige Anwendung oder zum

Ausbessern von bestehenden Knopflöchern.

Die Anzahl der Stufen richtet sich nach der Art des gewählten Knopflochs.

Ein manuelles Knopfloch ist nicht speicherbar.

Stichwahl: alle Knopflocharten

Nadel: Stärke und Typ entsprechend Stoff

Faden: Baumwolle/Polyester

Transporteur: oben (Nähposition)

Nähfuss: Knopfloch-Sohle Nr. 3 (activa 220) Knopflochfuss Nr. 3 (Spezialzubehör activa 230/240)

• gewünschtes Knopfloch wählen
• auf dem Bildschirm erscheint:
  die gewählte Knopflochnummer
  Fussempfehlung Nr.3
  das Knopflochsymbol (die erste Stufe blinkt)
• Unterfaden in den Finger der Spulenkapsel einfädeln

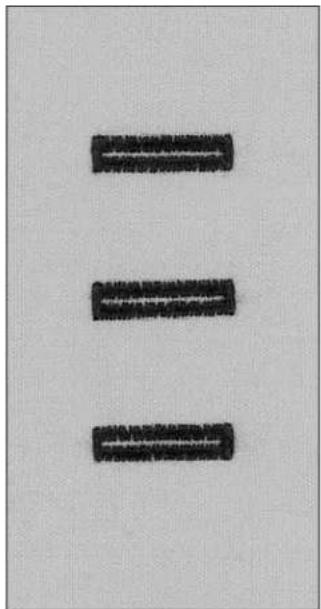

Immer ein Probeknopfloch nähen

• Originalstoff und Original-(Klebe-)Einlage dazu verwenden
• Knopfloch in der gleichen Stoffrichtung nähen (Längs- oder Querrichtung)

Hinweis: Knopflochkorrekturen (vgl. S. 44)

Manuelles Wäscheknopfloch nähen

Beide Knopflochraupen werden in der gleichen Richtung genäht. Im Bildschirm wird der Knopfloch-Nähablauf durch Blinken angezeigt.

1 Raupe bis zur Längenmarkierung vorwärts nähen; den Nähcomputer anhalten - Rückwärtstaste drücken
2 Geradstiche rückwärts nähen, den Nähcomputer auf der Höhe des ersten Stichs (Knopflochbeginn) anhalten • Rückwärtstaste drücken
3 Riegel oben und zweite Raupe nähen, den Nähcomputer anhalten • Rückwärtstaste drücken
4 Riegel unten und Vernähstiche nähen

Manuelles Augenknopfloch nähen

Beide Knopflochraupen mit gleicher Geschwindigkeit nähen. Im Bildschirm wird der Knopfloch-Nähablauf durch Blinken angezeigt.

1 Geradstiche vorwärts nähen, den Nähcomputer anhalten • Rückwärtstaste drücken
2 Auge und 1. Raupe rückwärts nähen, den Nähcomputer auf der Höhe des ersten Stichs (Knopflochbeginn) anhalten - Rückwärtstaste drücken
3 Geradstiche vorwärts nähen, den Nähcomputer auf der Höhe des Auges anhalten - Rückwärtstaste drücken
4 2. Raupe rückwärts nähen, den Nähcomputer auf der Höhe des ersten Stichs (Knopflochbeginn) anhalten • Rückwärtstaste drücken
5 Riegel und Vernähstiche nähen

Programmierte Knopflöcher (activa 230/240)

Programmierte Knopflöcher im Langzeitspeicher speichern

• nach dem Programmieren die «mem«»-Taste drücken
• das Knopfloch ist im Langzeitspeicher abgelegt

Programmierte Knopflöcher aus dem Langzeitspeicher holen

Programmierte Knopflöcher können jederzeit wieder aufgerufen werden, auch wenn der Nähcomputer vom Netz getrennt wurde.

• das gewünschte Knopfloch wählen
• die « mem ^① »-Taste drücken
- das programmierte Knopfloch nähen
- pro Knopflochart kann nur eine Knopflochlänge gespeichert werden, wird eine neue Länge mit der «»-Taste eingegeben, wird die vorher gespeicherte Länge überschrieben

Quiltstich/Handstich

Stichwahl:	Quiltstich Nr. 40 (activa 230 Nr. 33, activa 220 Nr. 27)
Nadel:	Stärke und Typ entsprechend Stoff
Oberfaden:	Monofil-Faden
Unterfaden:	Stickfaden
Transporteur:	oben (Nähposition)
Nähfuss:	Rücktransportfuss Nr. 1
	Rücktransport-Sohle Nr. 1 (activa 220)

für alle Materialien und Arbeiten, die «handgenäht» aussehen sollen

Nähprobe

Unterfaden muss heraufgezogen werden

1 Stich ist sichtbar (Unterfaden),

1 Stich ist unsichtbar (Monofil) = Handsticheffekt

Oberfadenspannung

je nach Stoff = Oberfadenspannung erhöhen (6–9)

Balance

evtl. Stich mit der Balance anpassen

Nähen

Quiltstich ist in jeder Nadelposition nähbar

TIPP

Perfekte Ecke

• Nadelstopp unten dazu- schalten, Arbeit drehen
• beim Drehen darauf achten, dass der Stoff nicht verzogen wird

Monofilfaden reisst

• Nähgeschwindigkeit reduzieren
- Oberfadenspannung etwas lösen

Knopfannähprogramm

Stichwahl:

Knopfannähprogramm Nr. 15 (activa 230 Nr. 13, activa 220 Nr. 12)

Stichbreite:

je nach Lochabstand des Knopfes

Nadel:

Grösse und Typ entsprechend Stoff

Faden:

Baumwolle/Polyester

Transporteur:

unten (Stopfposition)

Nähfuss:

Stopffuss Nr. 9 (optional für activa 220)

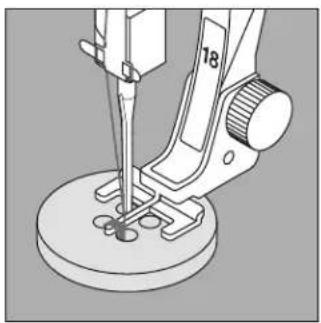

Knopfannähfuss Nr. 18 (Spezialzubehör)

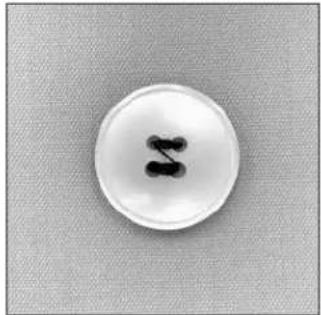

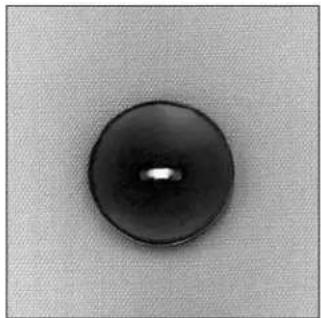

Knöpfe annähen

• zum Annähen von Knöpfen mit 2 und 4 Löchern
• Knöpfe als Dekoration werden ohne «Halshöhe» angenäht
• «Halshöhe» (= Abstand zwischen Knopf und Stoff) kann mit Fuss Nr. 18 beliebig eingestellt werden

Knopf annähen mit Fuss Nr. 9

• Knopfannähprogramm wählen
• Lochabstand durch Drehen am Handrad kontrollieren und wenn nötig Stichbreite verändern
  • die ersten Vernähstiche nähen; Fäden bei Nähbeginn festhalten
• Programm nähen
• der Nähcomputer stoppt am Ende automatisch und steht sofort wieder auf Programmbeginn

Anfang- und Endfäden

• die Fäden sind bereits vernäht
und können weggeschnitten werden

Zur besseren Stabilität

- nach dem Nähen die Oberfadenenden auf die Rückseite ziehen und verknoten

031611.73.01_0608_a220 a230 a240_DE

Knopf annähen mit Fuss Nr. 18

• gewünschte «Halshöhe» mit der Schraube am Fuss einstellen
• Knopfannähprogramm wählen und wie bei Fuss Nr. 9 (S. 55) vorgehen

Anfang- und Endfäden

• die Fäden sind bereits vernäht und können weggeschnitten werden

Zur besseren Stabilität

• nach dem Nähen die Oberfadenenden auf die Rückseite ziehen und verknoten oder
  • mit den Oberfadenenden von Hand einen «Hals» nähen

TIPP

4-Loch-Knopf annähen

• zuerst über die vorderen Löcher nähen
• den Knopf sorgfältig nach vorn schieben
• über die hinteren Löcher das Programm erneut nähen
• den diagonalen Verbindungs- faden wegschneiden

Vari-Overlockstich Nr. 3

Stärke und Typ entsprechend Stoff

Baumwolle/Polyester

oben (Nähposition)

Overlockfuss Nr. 2, Overlock-Sohle Nr. 2 (activa 220) oder Rücktransportfuss Nr. 1,

Rücktransport-Sohle Nr. 1 (activa 220)

Der Overlockfuss Nr. 2 ist ein für Overlockstiche speziell entwickelter Fuss. Durch den Steg dieses Fusses wird genügend Faden in den Stich gearbeitet und somit die Elastizität des Stichs gewährleistet.

Geschlossene Naht

Elastische Naht in feiner, weicher Maschenware, wie Seidenjersey, Tricot usw.

Nähen

• Steg des Overlockfusses der Schnittkante entlang führen
• der Stich läuft entlang der Stoffkante und über den Steg des Nähfusses

neue Nähmaschinennadel verwenden, um feine Maschen nicht zu beschädigen

Nähen von elastischen Stoffen

wenn nötig eine Stretchnadel (130/705 H-S) verwenden = Nadel «rutscht» neben dem Faden in den Stoff

Doppel-Overlocknaht

Stichwahl:

Nadel:

Faden:

Transporteur:

Nähfuss:

Doppel-Overlockstich Nr. 8

Stärke und Typ entsprechend Stoff

Baumwolle/Polyester

oben (Nähposition)

Overlockfuss Nr. 2, Overlock-Sohle Nr. 2 (activa 220) oder Rücktransportfuss Nr. 1,

Rücktransport-Sohle Nr. 1 (activa 220)

Der Overlockfuss Nr. 2 ist ein für Overlockstiche speziell entwickelter Fuss. Durch den Steg dieses Fusses wird genügend Faden in den Stich gearbeitet und somit die Elastizität des Stichs gewährleistet.

Geschlossene Naht

Overlocknaht in lockerer Maschenware und für Quernähte in Strickstoffen

Nähen

Steg des Overlockfusses der Schnittkante entlang führen

neue Nähmaschinennadel verwenden, um feine Maschen nicht zu beschädigen

Nähen von elastischen Stoffen

wenn nötig eine Stretchnadel (130/705 H-S) verwenden = Nadel «rutscht» neben dem Faden in den Stoff

Bündchen mit Overlocknaht

Stichwahl:

Nadel:

Faden:

Transporteur:

Nähfuss:

Vari-Overlockstich Nr. 3

Stärke und Typ entsprechend Stoff

Baumwolle/Polyester

oben (Nähposition)

Overlockfuss Nr. 2, Overlock-Sohle Nr. 2 (activa 220) oder Rücktransportfuss Nr. 1,

Rücktransport-Sohle Nr. 1 (activa 220)

Der Overlockfuss Nr. 2 ist ein für Overlockstiche speziell entwickelter Fuss. Durch den Steg dieses Fusses wird genügend Faden in den Stich gearbeitet und somit die Elastizität des Stichs gewährleistet.

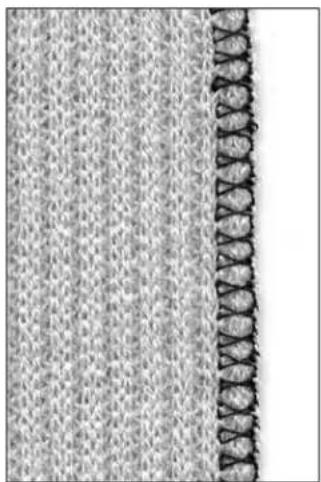

Bündchen mit Overlocknaht

für alle feinen Jerseyarten aus Baumwolle, Synthetik- und Mischfasern

Vorbereitung

• Bündchenstreifen zur Hälfte bügeln
- Schnittkanten des Bündchens an die Halsausschnittkante stecken, Vorderseite aussen

Nähen

• Vari-Overlockstich über die Schnittkanten nähen
• Steg des Overlockfusses den Schnittkanten entlang führen
- der Stich läuft entlang der Stoffkante und über den Steg des Nähfusses

TIPP

Nadelstopp unten

grosse Hilfe beim Nachfassen des Bündchens um Rundungen zu nähen (Hals/Armloch)

Abschlüsse mit Wabenstich

Stichwahl:

Nadel:

Faden:

Transporteur:

Nähfuss:

Wabenstich Nr. 22 (activa 230 Nr. 22, activa 220 Nr. 19)

Universal-, Kugelspitz- oder Stretchnadel

Baumwolle/Polyester

oben (Nähposition)

Rücktransportfuss Nr. 1

Rücktransport-Sohle Nr. 1 (activa 220)

Abschluss mit Wabenstich

in fester Maschenware, besonders in Baumwolle-, Wolle-, Synthetik- und Mischfasertricot

Vorbereitung

Kante 1 cm auf die linke Stoffseite bügeln, evtl. heften

Nähen

• Wabenstich auf der Vorderseite fusstief nähen
- restlichen Stoff auf der Rückseite wegschneiden

Balance /Korrektur

Stichbild zusammenschieben

Stichbild auseinanderziehen

grosse Hilfe beim Nachfassen um Rundungen (Hals/Armloch) zu nähen

Wichtiges rund um die Nähmaschinennadel

Nähcomputer, Nadel und Faden

Ihr BERNINA Nähcomputer hat das Nadelsystem 130/705H

Nadel und Faden

Handelsübliche Nadelstärken sind Nr. 70 bis Nr. 120.

Je feiner die Nadel, desto niedriger die Nummer. Welche Nadel zu welchem Faden passt, ist aus der Tabelle ersichtlich.

Nadel und Faden passen

Der Faden legt sich beim Nähen in die lange Rille der Nadel.

Nadel und Faden passen nicht

Die Nadel ist zu fein, der Faden findet in der Rille keinen Platz. Es entstehen Fehlstiche.

Nadel 70 80 90 100 110–120
Stopffaden	●	●
Stickfaden		●
Nähfaden Baumwolle merc.		●	●
Nähfaden synthetisch		●	●
Nähfaden grob Baumwolle merc. synthetisch			●	●
Knopflochfaden für Ziersteppnähte (Cordonnet)				●

Krumme Nadel

Stumpfe Nadel

Nadelspitze mit Häkchen

Nadel und Nähgut

Zustand der Nadel

Die Nadel muss einwandfrei sein. Nähschwierigkeiten entstehen bei beschädigten Nadeln.

Nadel62

Spezielle Materialien sind mit der entsprechenden Spezialnadel einfacher zu verarbeiten. Die verschiedenen Nähmaschinennadeln erhalten Sie im BERNINA Fachgeschäft.

Nadel	Bezeichnung	Nadelspitze	Verwendung
Standardnadel	130/705 H	Normale Spitze, wenig gerundet	Universalnadel für feinmaschige Synthetikgewebe, feines Leinen, Chiffon, Batist, Organdy, Wollstoff, Samt, Ziernähte, Stickereien
Spezialnadeln	130/705 H-SES	Feine Kugelspitze	Feine Maschenware, besonders auch Synthetikgewebe
	130/705 H-SUK	Mittlere Kugelspitze	Grobmaschige Strickstoffe, Wirkstoffe, Interlock, u.s.w.
	130/705 H-S	Mittlere Kugelspitze	Spezielle Stretchnadel, besonders gut für empfindliche Stretch- und Wirkstoffe
	130/705 H-J	Sehr schlanke Spitze	Berufskleidung, schwere Leinenstoffe, Blue Jeans, feines Segeltuch; durchdringt dichtes Material
	130/705 H-LR + H-LL	Schneidespitze	Alle Lederarten, Kunstleder, Plastik, Folien, Wachstuch
Doppelnadel	130/705 H-ZWI	Nadelabstand: 1,6 / 2,0 / 2,5 3,0 / 4,0	Sichtsaum in elastischen Stoffen, Biesen, Dekoratives Nähen
Drillingsnadel	130/705 H-DRI	Nadelabstand: 2,5 / 3,0	Dekoratives Nähen
Schwertnadel	130/705 HO	Breite Nadel	Hohlsaum in feinen Materialien

031611.73.01_0608_a220 a230 a240_DE

Transporteur und Stofftransport

Transporteur und Stichlänge

Bei jedem Stich bewegt sich der Transporteur um einen Schritt. Die Länge des Schrittes hängt von der gewählten Stichlänge ab. Bei sehr kurzer Stichlänge sind die Schritte extrem klein. Der Stoff gleitet nur langsam unter dem Nähfuss, auch bei vollem Nähtempo, z.B. Knopflöcher und Raupennaht wird mit sehr kurzer Stichlänge genäht.

Wichtig

Nähgut gleichmäßig gleiten lassen!

Ziehen, stossen oder zurückhalten des Stoffes verursacht unregelmässige Stichfolgen

Transporteur und Stofftransport mit Höhenausgleichsplättchen

Der Transporteur kann nur normal arbeiten, wenn der Nähfuss waagrecht aufliegt.

Wenn der Nähfuss an einer dicken Nahtstelle «schräg» steht, kann der Transporteur nicht in den Stoff greifen. Das Nähgut staut.

Nahthöhe ausgleichen
mit Hilfe von Höhenausgleichsplättchen: ein oder mehrere Plättchen hinter die Nadel legen oder

auf der rechten Seite des Nähfusses bis dicht an die Nadel legen. Nähen bis der ganze Nähfuss die dicke Nahtstelle passiert hat, Plättchen entfernen.

Dickes Nähgut: Transporteur und das Nähen von Ecken

Beim Nähen von Ecken wird das Nähgut schlecht transportiert, weil nur ein Teil des Nähgutes wirklich auf dem Transporteur liegt.

Legt man seitlich ein oder mehrere Plättchen auf der rechten Seite des Nähfusses bis dicht an die Kante des Nähguts, wird der Stoff gleichmäßig transportiert.

Reinigen

Wenn der Nähcomputer in einem kalten Raum aufbewahrt wird, diesen ca. 1 Stunde vor Gebrauch in einen warmen Raum stellen.

Reinigen

Fadenrückstände unter der Stichplatte und um den Greifer von Zeit zu Zeit entfernen.

• Hauptschalter auf «0» und Netzstecker ziehen
  • Nähfuss und Nadel entfernen
• Klappdeckel am Freiarm öffnen
• Stichplatte hinten rechts nach unten drücken und wegnehmen
  • mit dem Pinsel reinigen
  • Stichplatte wieder einsetzen

Greifer reinigen

• Hauptschalter auf «0» und Netzstecker ziehen
  • Spulenkapsel herausnehmen
  • Auslösehebel nach links drücken
• Verschlussbügel mit dem schwarzen Greiferbahndeckel herunterklappen
  • Greifer herausnehmen
• Greiferbahn reinigen; keine spitzen Gegenstände verwenden
• Greifer einsetzen, wenn nötig, am Handrad drehen, bis Greifertreiber links steht
• Greiferbahndeckel und Verschlussbügel schliessen, Auslösehebel muss einrasten
  • Zur Kontrolle Handrad drehen
• Spulenkapsel einsetzen

Bildschirm und Nähcomputer reinigen

- mit weichem, leicht feuchtem Tuch

! WARNING

Vor dem Reinigen oder Warten den Netzstecker ziehen

Ölen

• einige Tropfen Öl in die Greiferbahn geben (1–2 Tropfen)
• Nähcomputer im Leerlauf (ohne Faden) kurz laufen lassen
• damit wird ein Verschmutzen des Nähgutes verhindert

Hinweis:

Zum Reinigen niemals Alkohol, Benzin, Verdünner bzw. ätzende Flüssigkeiten verwenden!

Bitte Sicherheitshinweise beachten!

Nählicht

Glühlampe auswechseln

• Hauptschalter auf «0» und Netzstecker ziehen
  • Schraube am Ständerkopf lösen

- Frontdeckel entfernen; leicht ausschwenken und nach oben aushängen

• Glühlampe nach unten wegziehen
• neue Glühlampe einsetzen Frontdeckel aufsetzen und anschrauben Bitte Sicherh

Achtung:

Vor dem Auswechseln der Glühlampe diese erkalten lassen!

CFL\*\*

Das CFL-Nählicht zeichnet sich – im Gegensatz zu einer herkömmlichen Glühlampe – durch eine bessere Ausleuchtung des Nähbereiches sowie durch eine sehr hohe Lebensdauer aus.

Achtung:

Ein defektes CFL-Nählicht darf nur durch den Fachhandel ausgetauscht werden. Bringen Sie den Nähcomputer ins BERNINA-Fachgeschäft!

beachten!

Bitte Sicherheitshinweise beachten!

** Als Spezialzubehör erhältlich für activa 220, 230

031611.73.01_0608_a220 a230 a240_DE

Vermeiden und Beheben von Störungen

In den meisten Fällen können Sie die Ursachen für fehlerhaftes Verhalten des Nähcomputers erkennen, wenn Sie folgende Hinweise beachten.

Prüfen Sie ob:

• Ober- und Unterfaden richtig eingefädelt sind
  • die Nadel richtig eingesetzt ist
  • die Nadelstärke stimmt; siehe Nadel/Fadentabelle S. 61
• ob der Nähcomputer gereinigt ist; Fadenrückstände beseitigen
• die Greiferbahn gereinigt ist
• zwischen den Fadenspannscheiben Fadenreste eingeklemmt sind
• die Spule in der Kapsel gut läuft oder ob Fadenreste eingeklemmt sind

Oberfaden reisst

• Oberfadenspannung zu fest
- minderwertige Nadeln; Nadeln kaufen Sie am besten im BERNINA Fachgeschäft
• Nadel stumpf oder krumm
- minderwertiger Faden; Faden mit Knoten, Faden zu alt, ausgetrocknet
• passende Fadenablaufscheibe verwenden
- Stichloch oder Greiferspitze beschädigt; Nähcomputer ins Fachgeschäft bringen

Unterfaden reisst

• Unterfadenspannung zu stark
• Unterfaden klemmt in der Kapsel; Spule ersetzen
• Loch in der Stichplatte von Nadel zerstochen; muss von Fachperson poliert werden
  • Nadel stumpf oder krumm

Fehlstiche

• Falsche Nadel; nur Nadel-system 130/705H verwenden
- Nadel krumm oder stumpf; nicht richtig eingesetzt; beim

Einsetzen ganz nach oben stossen
- minderwertige schlecht polierte Nadel
- Form der Nadelspitze passt nicht zum Nähgut; wenn nötig, Kugelspitze für Maschenmaterial und Schneidespitze für hartes Leder verwenden

Nadel bricht

• Schraube zum Befestigen der Nadel zu wenig angezogen
• Nähgut wurde nach vorn statt nach hinten unter dem Nähfuss weggezogen
• beim Nähen über dicke Stellen wurde das Nähgut geschoben während sich die Nadel im Stoff befand; Jeansfuss verwenden
• minderwertiger Faden; ungleichmässig gezwirnt oder Faden mit Knoten
• für Informationen über Nadeln siehe S. 61, 62

Nahtfehler

• Fadenreste zwischen den Fadenspannscheiben
• Fadenreste unter der Spulen-kapselfeder
• Unterfaden ist noch im Finger der Spulenkapsel eingefädelt
• falsch eingefädelt; Ober- und Unterfaden kontrollieren
  • passende Fadenablaufscheibe verwenden

Nähcomputer läuft nicht oder nur langsam

• Stecker nicht ganz eingesteckt
• Hauptschalter auf «0»
- Nähcomputer kommt aus kaltem Raum
- Spuler noch eingeschaltet

Index

A

Abschlüsse mit Wabenstich 60

Anschiebetisch 12

Augenknopfloch 49

B

Bedienungshinweise 23

Beheben von Störungen 67

Bildschirm 23

Blindsaum 40

Bündchen mit Overlocknaht 59

C

CFL 8,66

D

Details des Nähcomputers 4–7

Doppel-Overlocknaht 58

E

Einfädeln oben 18

Einfacher Pariserstich A3

F

Faden, Nadel, Stofftransport 63, 64

Fadenabschneider 14, 20

• Fadenabschneider am Ständerkopf 20

Fadenspannung 22

Federstich A6

Funktionen /Funktionstasten 25

• 1/2 Motorengeschwindigkeit 25

• Alphabet, Zahlen und Schriftzeichen 26

• Nadelstopp-Verstellung 25

• Raute-Taste (#-Taste) 26

• Rückwärtsnähen 25

• Spiegelbild (rechts/links) 25

Fussanlasser 11

G

Garnrollenhalter 17

Glühlampe auswechseln 66

H

Handstich A5

Heftstich 39

Höhenausgleichsplättchen 64

K

Kabelanschluss 10

Kantenanschlag 12

Knopfannähprogramm 55–56

Knopflöcher 43–53

- Automatisches Augenknopfloch mit Längenmessung 49–50

- Automatisches Wäscheknopfloch mit Längenmessung 47–48

• Knopfloch mit Garneinlage 45–46

• Knopflöcher bezeichnen 43

• Knopflochkorrekturen 44

• Manuelle Knopflöcher 51–52

• Programmierte Knopflöcher 53

L

Lupenset 8

M

Maschenware 57, 58

Memory 27

• Korrekturen im Memory 29

• Memory öffnen 27

• Memory verlassen 30

• Memory-Tasten 27
- Programmieren von Buchstaben, Zahlen und Satzzeichen 29
- Programmieren von Nutz- und Dekorstichen 28
• Vorwärtsscrollen 28
• Zurückscrollen 28

N

Nadel 61, 62

Nadeleinfädler 19

Nadel wechseln 15

Nadel, Faden, Stofftransport 63–64

Nadelposition verstellen 24

Nähen von elastischen Stoffen 57–58

Nähfuss wechseln 16, 17

Nähfüsse 36

Nähfusslifter 12

Nählicht 8,66

Nähmaschinennadel 61–62

Netzkabel 10

0

Oberfaden einfädeln 18

Overlocknaht 59

P

Pariserstich A3

Q

Quiltstich A5

Quilters Vernähprogramm A2

R

Reinigen 65

Reissverschluss 42

S

Sicherheitshinweise 2,3

Spule einlegen 15

Spulenkapsel 14

Standardzubehör 8

Stichbreiten verändern 24

Stiche 32–35, A1

Stichlängen verändern 24

Stichmuster wählen 24

Stichplatte 21

Stichübersicht 32–33

Stipplingstich A4

Stoffhaube 8

Stofftransport, Faden, Nadel 63–64

Stopfprogramm 41

Störungen 67

T

Transporteur 21, 63

U

Unterfaden

- heraufholen 20

- spulen 13

Unterfadenabschneider 14

Unterhalt 65–66

v

Vari-Overlocknaht 57

Vermeiden und Beheben von Störungen 67

Vemähprogramm 37

W

Wabenstich 60

Wäscheknopfloch 47

Z

Zeichensatz 26

Zubehör 8

Zubehörbox 9

Zusätzlicher Garnrollenhalter 17

Zweifacher Pariserstich A3

031611.73.01_0608_a220 a230 a240_DE

2 W ichtige Sicherheitshinweise

4 Details

10 Nähcomputer bereitstellen

23 Bedienungshinweise

32 Stiche

36 Nähfüsse

Ausgewählte Nutzstiche:

37 • Vernähprogramm

38 • Zickzackstich

39 • Heftstich

40 • Blindsaum

41 • Stopfprogramm

42 • Reissverschluss

43 • Knopflöcher

54 • Quiltstich/Handstich

55 • Knopfannähprogramm

57 • Overlockstiche

60 • Wabenstich

61 Nadel, Faden, Stofftransport

65 Reinigen, Unterhalt, Störungen

68 Index

A1-A6 Anhang

BERNINA fühlt sich dem Umweltschutz verpflichtet. Wir bemühen uns, die Umweltverträglichkeit unserer Produkte zu erhöhen, indem wir diese ununterbrochen verbessern bezüglich Gestaltung und Produktions-Technologie.

Wenn Sie das Produkt nicht mehr benötigen, entsorgen Sie es bitte umweltgerecht gemäss den nationalen Richtlinien. Werfen Sie das Produkt nicht in den Haushaltabfall. Im Zweifelsfall kontaktieren Sie bitte Ihren Händler.

Impressum

Typesetting, Layout, DTP: Silvia Bartholdi Graphics: Müller-Melzer ID, Kreuzlingen

Copyright

2008 BERNINA International AG

Stichübersicht

Nutzstiche

1 Geradstich

2 Zickzackstich

3 V ari-Overlock

4 Bogennaht

5 Quilters Vernähprogramm

6 D r eifach Gerad- und Zickzackstich

7 Blindstich

8 Doppel-Overlock

9 Super-Stretchstich

10 Wäscheknopfloch

11 Augenknopfloch

12 Geradstich-Knopfloch

13 Knopfannähprogramm

14 Öse

15 Stopfprogramm

16 Kräuselstich

17 Stretch-Overlock

18 Tricotstich

19 Heftstich

20 Universalstich

21 Lycrastich

22 Wabenstich

23-32 Quiltstiche

33-70 Dekorstiche

031611.73.01_0608_a220 a230 a240_DE

Quilters Vernähprogramm

Stich: Quilters Vernähprogramm Nr. 5

Nadel: 80 Quilting, Jeans oder Microtex Sharp

Faden: Oberfaden: Baumwolle / Polyester oder Monofil

Unterfaden: Baumwolle oder Polyester

oben (Nähposition)

Transporteur:

Nähfuss:

Rücktransportfuss Nr. 1 oder Obertransportfuss Nr. 50

(Sonderzubehör)

Vernähprogramm

• für alle Materialien
  • Vernähen von Anfang und Ende der Nählinie

Nähbeginn

• der Nähcomputer vernäht automatisch (6 kleine Stiche vorwärts)
• näht mit Geradstich vorwärts weiter

Nähende

• Vernähtaste drücken = der Nähcomputer vernäht automatisch (6 kleine Stiche vorwärts)
• automatischer Stopp am Ende des Vernähprogramms

TIP

• beim Quilten kann das Quilters Vemähprogramm z.B. mit dem Quiltstich / Handstich Nr. 32 kombiniert werden
• für Arbeiten, die strapaziert oder gewaschen werden, Geradstich Nr. 1 zum Vernähen verwenden

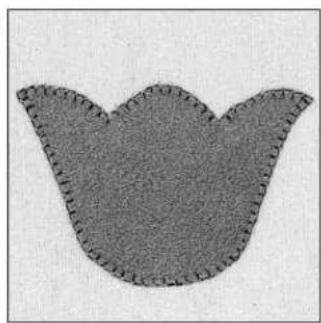

Pariserstich

Stich: Einfacher Pariserstich Nr. 25 oder zweifacher Pariserstich Nr. 26

Nadel: 80

Faden: Maschinenfaden

Transporteur: oben (Nähposition)

Nähfuss: Rücktransportfuss Nr. 1 oder

Offener Stickfuss Nr. 20

Nadelposition: Mitte

• gewünschte Applikationsform ausschneiden
• auf einen Trägerstoff entweder kleben oder heften

Nähen

• Stoff unter der Nadel platzieren und so positionieren, dass die seitlichen Stichteile in die Applikation und die senkrechten Teile des Stiches knapp neben die Applikation auf den Trägerstoff genäht werden
• der ganzen Applikationsform entlang nähen

TIP

- Handsticheffekt: Stichlänge und Stichbreite je nach Material erhöhen, wenn dicke Stoffe wie Filz, Flanell und Ultra Suede® appliziert werden

Stipplingstich

Stich: Stipplingstich Nr. 23

Nadel: 80

Faden: Maschinenfaden

Transporteur: oben (Nähposition)

Nähfuss: Rücktransportfuss Nr. 1

Nadelposition: Mitte

Vorbereitung

• ein «Quiltsandwich» vorbereiten: das Wattenvlies zwischen die Vorderseite und die Rückseite des Quilts legen (rechte Seite oben)
  • Lagen zusammenstecken oder heften

Nähen

- das «Quiltsandwich» unter die Nadel legen und den Stipplingstich wie gewünscht über den Stoff nähen.

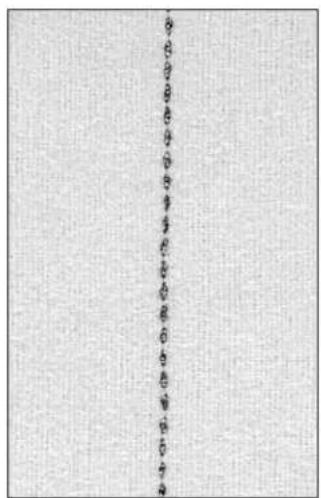

Quiltstich / Handstich

Stich:	Quiltstich Nr. 24
Nadel:	80 Quilting, Jeans oder Microtex Sharp
Faden:	Oberfaden: 0.044 Monofil
	Unterfaden: Baumwolle 40 oder 30
Transporteur:	oben (Nähposition)
Nähfuss:	Rücktransportfuss Nr. 1 oder Obertransportfuss Nr. 50 (Sonderzubehör)
Nadelposition:	wunschgemäss
Spannung:	auf 6-9 erhöhen
Balance:	wenn nötig anpassen

Vorbereitung

• ein «Quiltsandwich» vorbereiten: das Wattenvlies zwischen die Vorderseite und die Rückseite des Quilts legen (rechte Seite oben)
  • Lagen zusammenstecken oder heften

• das «Quiltsandwich» unter die Nadel legen und den Quiltstich / Handstich wie gewünscht über den Stoff nähen
• Unterfaden sollte auf die Oberseite des Stoffes heraufgezogen werden und wie eine handgenähte Bogennaht aussehen

TIP

• mässige Geschwindigkeit ergibt das beste Resultat

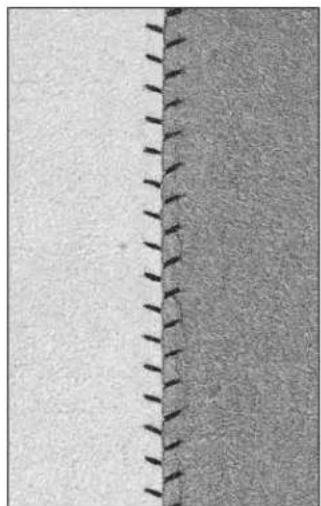

Federstich

Stich: Federstich Nr. 28

Nadel: 80

Faden: Maschinenfaden

Transporteur: oben (Nähposition)

Nähfuss: Rücktransportfuss Nr. 1 oder

Offener Stickfuss Nr. 20

Nadelposition: Mitte

Diesen feinen Stickereistich verwenden, um Stoff zu verzieren oder um Patchwork-Nähte zu überdecken.

Vorbereitung

- Patchwork-Formen wunschgemäss zusammenfügen

Nähen

• Stoff unter der Nadel platzieren und so positionieren, dass die senkrechten Teile des Stiches direkt zwischen den Nähten genäht werden
• nähen, dabei wunschgemäss Nähte verzieren

- als Variation die Länge und Breite des vorprogrammierten Federstichs vergrössern oder verkleinern
