BEDIENUNGSANLEITUNG Activa 135 BERNINA
"Ich garantiere Ihnen volle Zufriedenheit"
H.P. www.h
H.P. Ueltschi Inhaber BERNINA Nähmaschinenfabrik
BERNINA®
Sie haben sich für BERNINA entschieden und damit eine sichere Wahl getroffen, die Sie über Jahre begeistern wird. Denn seit über 100 Jahren
legt unsere Familie grössten Wert auf zufriedene Kundinnen und Kunden.
Mir selbst ist es ein persönliches Anliegen, Ihnen Schweizer Präzision in höchster Vollendung, zukunftsgerichtete Nähtechnologie und einen umfassenden Kundenservice zu offerieren.
Mit der BERNINA activa 135 S und 145 S ist ein jugendliches, modernes Design in den
Vordergrund gestellt und gleichzeitig grösster Kundennutzen in die Maschinen eingebaut, um somit Ihnen, liebe BERNINA-Kundin, lieber BERNINA-Kunde, noch mehr Nähspass zu vermitteln.
Geniessen Sie das neue, kreative Nähen mit BERNINA: Unser vielfältiges Zubehör
sowie ideenreiche Näh-Publikationen voller praktischer Tipps unterstützen Sie dabei.
Machen Sie ebenfalls Gebrauch vom Dienstleistungs- und Serviceangebot unseres gut geschulten
BERNINA-Fachhandels.
Fritz Gegauf AG · BERNINA Nähmaschinenfabrik · CH-8266 Steckborn/Schweiz
030529.52.01_0303_a135 a145_DE
Wichtige Sicherheitshinweise
Beim Gebrauch eines elektrischen Gerätes sind folgende grundsätzliche Sicherheitsmassnahmen unbedingt zu beachten:
Lesen Sie vor dem Gebrauch dieses Nähcomputers alle Hinweise durch.
Grundsätzlich sollte das Gerät bei Nichtgebrauch durch Herausziehen des Netzsteckers vom Stromnetz getrennt werden.
GEFAHR
Zum Schutz gegen elektrischen Schlag:
- Den Nähcomputer nie unbeaufsichtigt stehen lassen, solange er am Stromnetz angeschlossen ist.
- Nach Gebrauch und vor der Reinigung den Nähcomputer immer vom Stromnetz trennen.
- Vor einem Glühlampenwechsel immer den Netzstecker ziehen. Nur Glühlampen des gleichen Typs verwenden (12 Volt/5 Watt).
WARNUNG
Zum Schutz gegen Verbrennungen, Feuer, elektrischem Schlag oder Verletzungen von Personen:
- Den Nähcomputer nicht als Spielzeug benutzen. Erhöhte Vorsicht ist geboten, wenn der Nähcomputer von Kindern oder in der Nähe von Kindern benutzt wird; auch bei Personen, die den Nähcomputer nicht sachgerecht bedienen können.
-
Dieser Nähcomputer darf nur zu dem in diesem Anleitungsbuch beschriebenen Zweck benutzt werden. Es ist nur das vom Hersteller empfohlene Zubehör zu verwenden.
-
Diesen Nähcomputer nicht benutzen, falls:
• Kabel oder Stecker beschädigt sind
- er nicht störungsfrei funktioniert
- er fallengelassen oder beschädigt wurde
- er ins Wasser gefallen ist.
Bringen Sie den Nähcomputer ins nächstgelegene
BERNINA-Fachgeschäft zur Überprüfung oder Reparatur.
-
Bei Gebrauch des Nähcomputers Lüftungsschlitze nicht blockieren und diese freihalten von Fusseln, Staub- und Stoffrückständen.
-
Finger von allen beweglichen Teilen fernhalten. Spezielle Vorsicht ist im Bereich der Nähmaschinennadel geboten.
- Immer eine original BERNINA-Stichplatte benutzen. Eine falsche Stichplatte kann zu Nadelbruch führen.
- Keine krummen Nadeln benutzen.
- Während des Nähens den Stoff weder ziehen noch stossen. Das kann zu Nadelbruch führen.
- Hauptschalter auf «0» bei Tätigkeiten im Bereich der Nadel wie Einfädeln, Nadel wechseln, Nähfuss wechseln und ähnliches.
- Bei den im Anleitungsbuch aufgeführten Unterhaltsarbeiten wie Glühlampe wechseln usw. den Nähcomputer immer vom Stromnetz trennen.
- Keine Gegenstände in Öffnungen des Nähcomputers stecken.
- Den Nähcomputer nicht im Freien benutzen.
- Den Nähcomputer nicht benutzen, wo Treibgasprodukte (Sprays) oder Sauerstoff verwendet werden.
- Zum Ausschalten Hauptschalter auf «0» stellen und Netzstecker herausziehen.
-
Beim Trennen vom Stromnetz immer am Stecker und nicht am Kabel ziehen.
-
Es kann keine Haftung für eventuelle Schäden übernommen werden, die durch missbräuchliche Benutzung dieses Nähcomputers entstanden sind.
- Dieser Nähcomputer ist doppeltisoliert. Verwenden Sie nur Original-Ersatzteile. Beachten Sie den Hinweis für die Wartung doppeltisolierter Produkte.
WARTUNG DOPPELT-ISOLIERTER PRODUKTE
Ein doppeltisoliertes Produkt ist mit zwei Isolationseinheiten anstelle einer Erdung ausgestattet. Ein Erdungsmittel ist in einem doppeltisolierten Produkt nicht enthalten und sollte auch nicht eingesetzt werden. Die Wartung eines doppeltisolierten Produkts erfordert höchste Sorgfalt und beste Kenntnisse des Systems und sollte daher nur von qualifiziertem Personal vorgenommen werden. Verwenden Sie für Service und Reparatur nur Original-Ersatzteile. Ein doppeltisoliertes Produkt ist folgendermassen gekennzeichnet: «Doppelisolierung» oder «Doppeltisoliert».
Das Symbol ☐ kann ebenfalls ein solches Produkt kennzeichnen.
Sicherheitshinweise sorgfältig aufbewahren!
Dieser Nähcomputer ist nur für den Haushaltsgebrauch bestimmt.

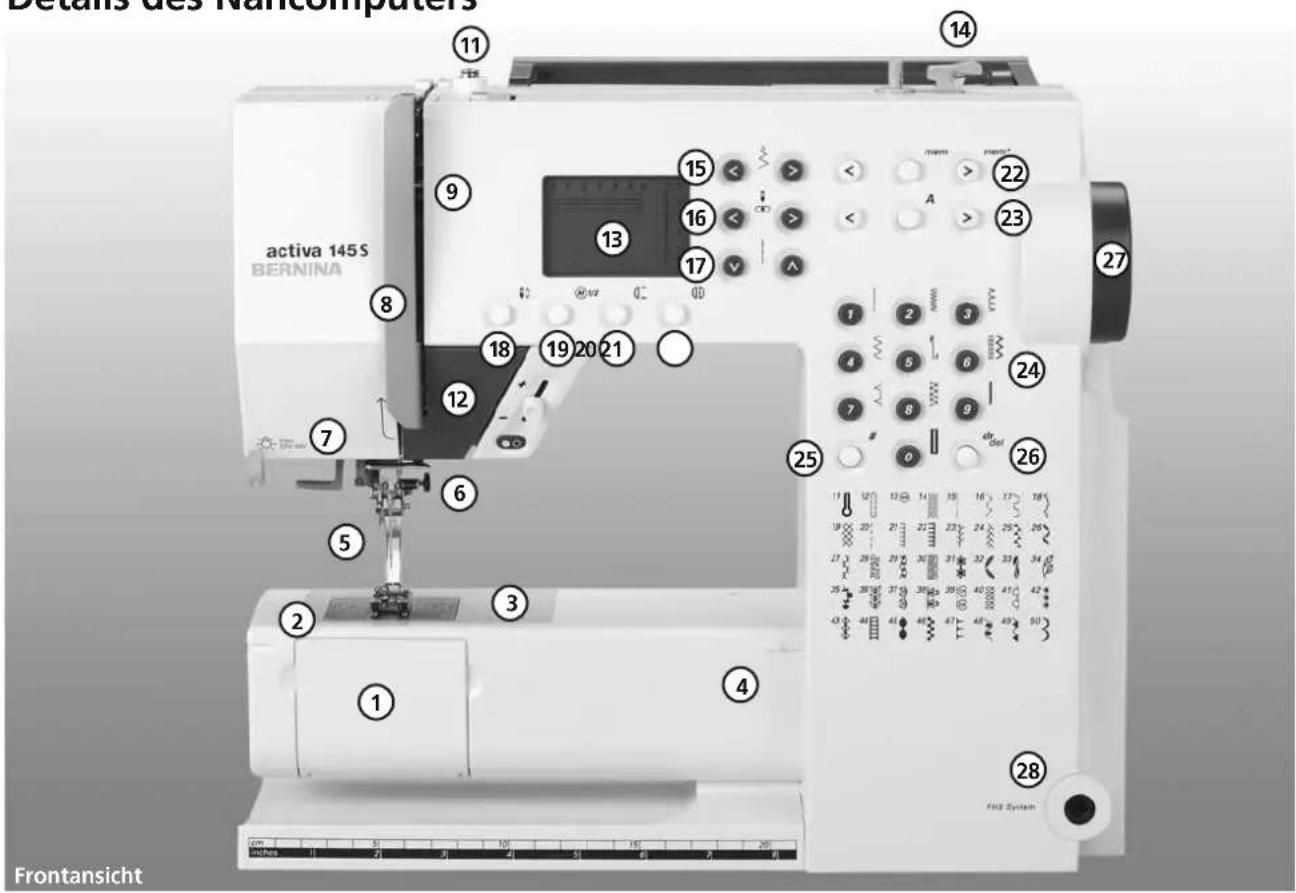

Details des Nähcomputers
5Details
1 Klappdeckel
2 Stichplatte
3 Befestigung für Spezialgeräte
4 Befestigung für
Anschiebetisch
5 Nähfuss
6 Nadelhalter mit
Befestigungsschraube
7 Fadenführung
8 Fadenhebelabdeckung
9 Fadenführungskanal
10 Fadenspannungs-
Verstellrad
11 Spulervorspannung
12 Rückwärtstaste

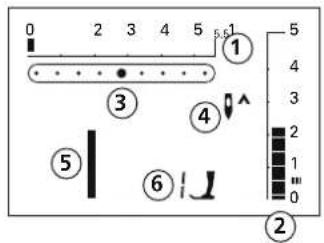

13 Bildschirm
14 Spulereinrichtung mit Ein-/Aus-Schalter und Fadenabschneider

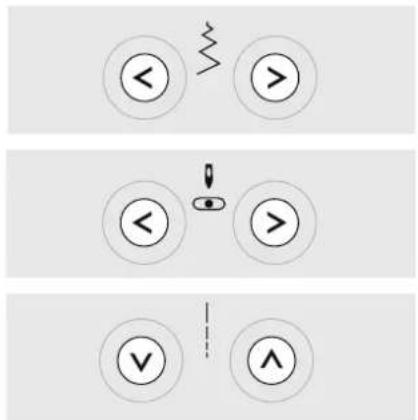

15 Stichbreiten-Tasten
16 Nadelpositions-Tasten
17 Stichlängen-Tasten
18 Nadelstopp oben/unten
19 1/2 Motoren-
geschwindigkeit
20 Musterende
21 Spiegelbild
22 mem (Memory-Tasten)
23 Alphabet-Tasten

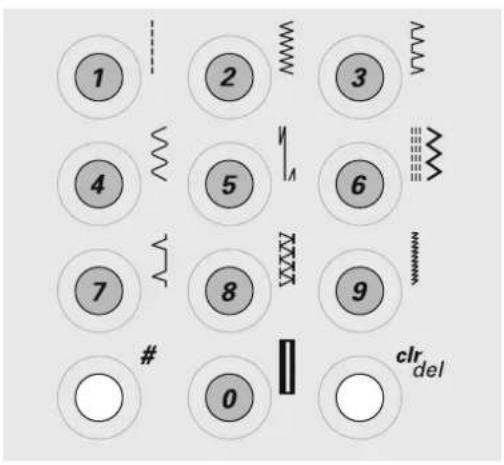

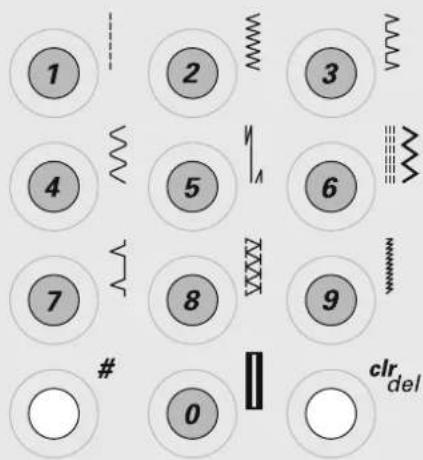

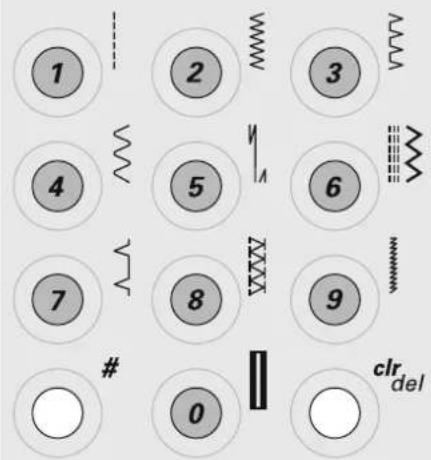

24 Stichwahl-Tasten
25 Raute(#) - Taste
26 clr/del-Taste
27 Handrad
28 Einstecköffnung für
Nähfusslifter – FHS

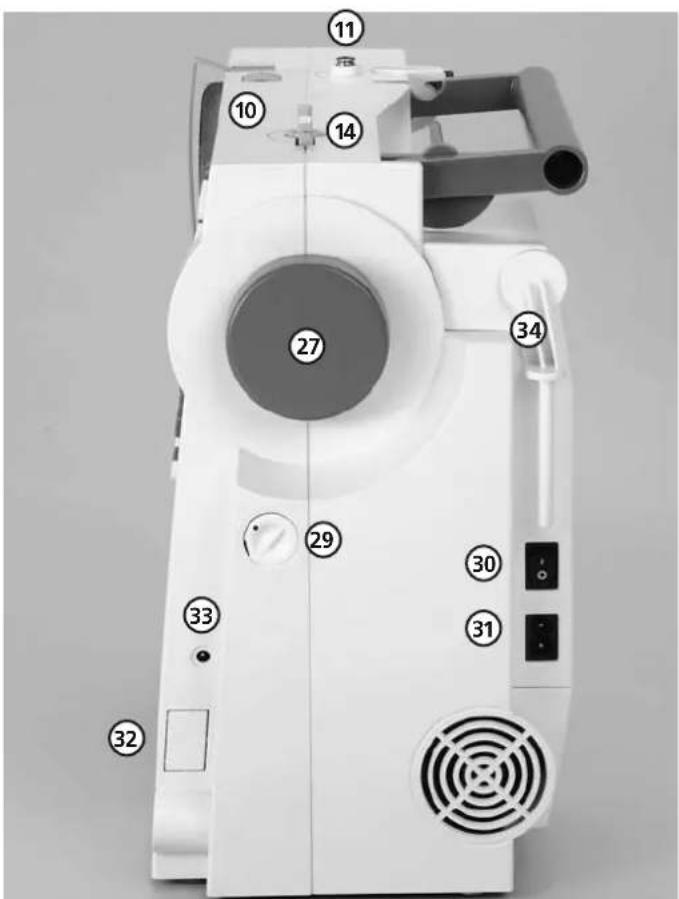

29 Balance-Verstellknopf
30 Hauptschalter Ein/Aus
31 Anschluss für Netzkabel
32 Transporteurversenkung
33 Anschluss für Fussanlasser
34 Garnrollenhalter (stehend, drehbar)
Details6
030529.52.01_0303_a135 a145_DE

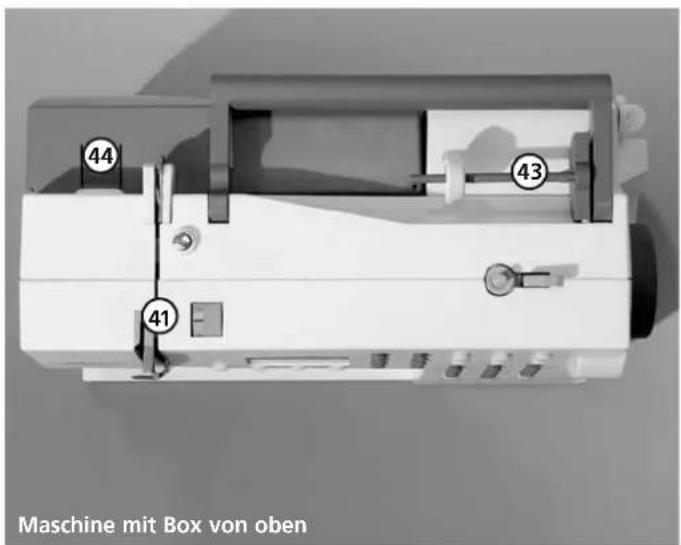

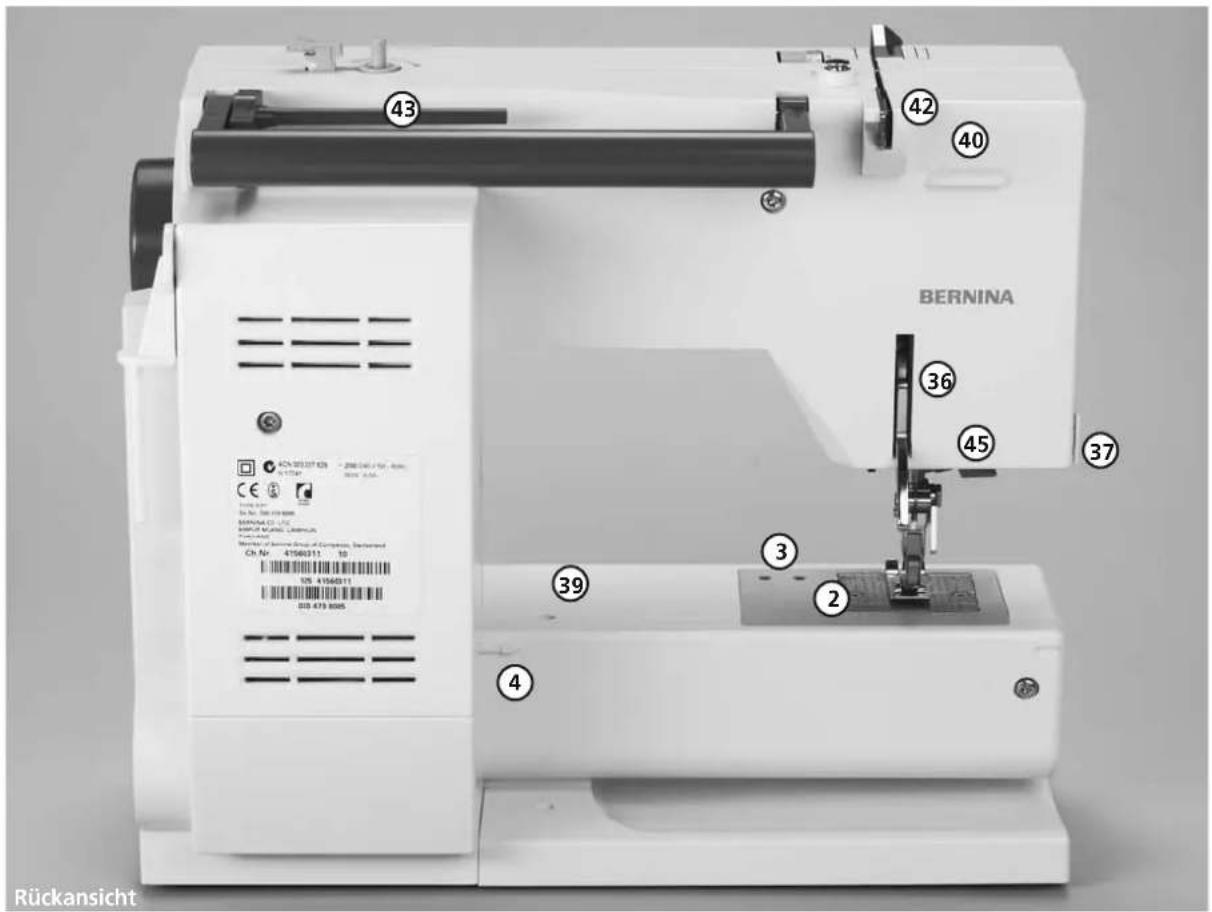

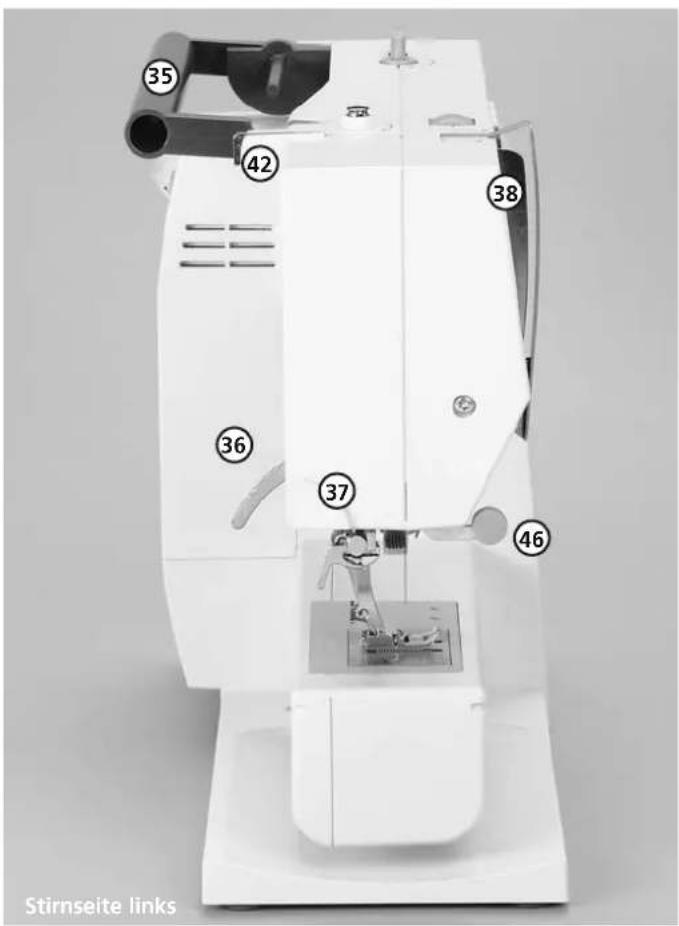

7Details
35 Tragegriff
36 Nähfusslifter-Hebel
37 Fadenabschneider
38 Fadenhebel
39 Loch für Stopfringbefestigung
40 Befestigung für Zubehörbox
41 Fadenspannscheibe
42 Hintere Fadenführung
43 Liegender Garnrollenhalter
44 Schnapper an Zubehörbox
45 Einfädler
46 Lupenhalter
030529.52.01_0303_a135 a145_DE
Zubehör
• Fussanlasser
• Bedienungsanleitung
- Netzkabel
• Garantieschein
- Zubehörbox
• Kniehebel* (FHS)
Standardzubehör\*:
4 Spulen (+ 1 in der
Spulenkapsel der Maschine)
Nadelsortiment 130/705H
Pfeiltrenner
Schraubenzieher
3 Fadenablaufscheiben
Schaumstoffteller
Öler
Stoffhaube
• schützt vor Staub und
Verschmutzung
• mit integriertem Zubehörfach
Lupen-Set: \*\*
Für mehr Komfort beim Nähen empfehlen wir Ihnen das
BERNINA Lupen-Set.
Achtung!
Beim Arbeiten ohne Lupe muss die Lupenhalterschutz-kappe aus Verletzungsgefahr immer aufgesetzt sein.
Start-Stopp-Einheit\*\*
* kann je nach Markt unterschiedlich sein; Nähfuss-Sortiment siehe S. 33
** als Spezialzubehör erhältlich
Bitte Sicherheitshinweise beachten!
Mit der Start-Stopp-Einheit kann der Nähvorgang von Hand betrieben werden.
- Start-Stopp-Taste A drücken = Nähvorgang eingeschaltet
• mit dem Geschwindigkeitsregler B kann die Nähgeschwindigkeit von Hand reguliert werden - Nähvorgang unterbrechen oder beenden = Start-Stopp-Taste A nochmals drücken
Hinweis: Wenn der Fussanlasser angeschlossen ist, kann der Nähvorgang nicht mit der Start-Stopp-Einheit betrieben werden.
CFL\*\*
Das CFL-Nählicht zeichnet sich – im Gegensatz zu einer herkömmlichen Glühlampe – durch eine bessere Ausleuchtung des Nähbereiches sowie durch eine sehr hohe Lebensdauer aus.
Achtung:
Ein defektes CFL-Nählicht darf nur durch den Fachhandel ausgetauscht werden. Bringen Sie den Nähcomputer ins BERNINA-Fachgeschäft!
Zubehörbox frei aufstellen
• die beiden Schwenkfüsse ausklappen bis sie einrasten
- Box frei aufstellen

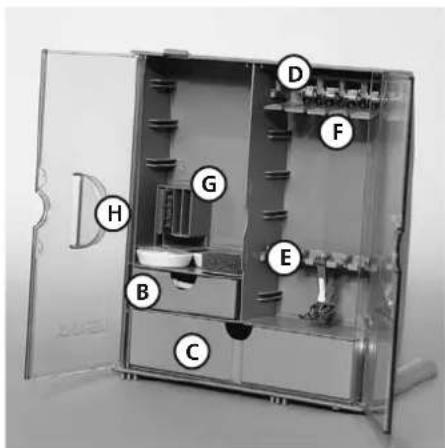

Zubehör unterbringen und aufbewahren Das Standardzubehör befindet sich im Plastikbeutel.
Die Box ist standardmässig ausgerüstet mit einer kleinen und einer grossen Schublade (B und C) sowie je einem Einschub für Fadenspulen D und Nähfüsse E. (Zusätzliche Einschübe und Schubladen sind als Spezialzubehör erhältlich.)
- Spulen in die dafür vorgesehenen Fächer D einschieben
- Spule herausnehmen = Federtaste F leicht drücken
• Nähfüsse in die Halterung E einhängen - das mitgelieferte Nadelsortiment im Spezialfach G aufbewahren

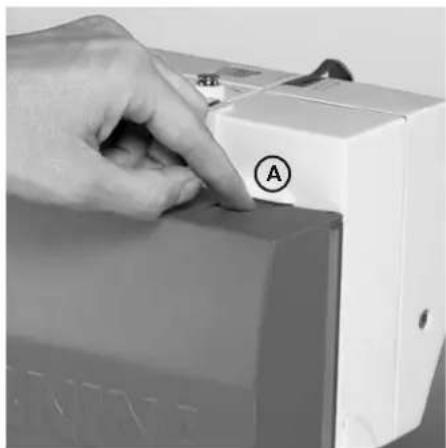

Zubehörbox am Nähcomputer anbringen
• Türen schliessen
• Schwenkfüsse einklappen
- Box am Nähcomputer befestigen (Schnapper A muss einrasten); Nähfusslifter-Hebel in die dafür vorgesehene Öffnung H schieben
Achtung: Nähfusslifter-Hebel zuerst senken!
Zubehörbox wegnehmen
- Schnapper A auf der Oberseite der Box leicht drücken
- Box nach hinten wegnehmen
Ist als Spezialzubehör im Fachhandel erhältlich

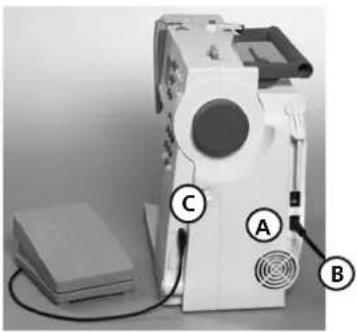

Kabelanschluss
A in den Nähcomputer einstecken B in die Steckdose einstecken
Fussanlasserkabel
Fussanlasser C in den Nähcomputer einstecken

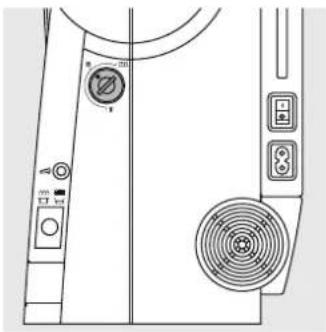

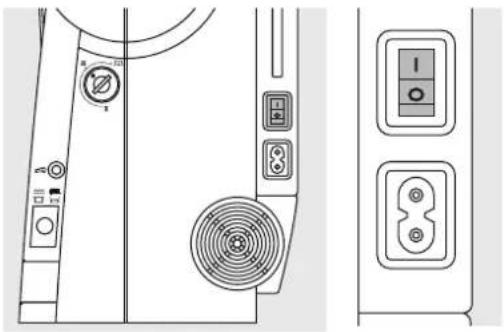

Hauptschalter
Der Kippschalter befindet sich an der Handradseite
1 Der Nähcomputer ist eingeschaltet
0 Der Nähcomputer ist ausgeschaltet
Das Nählicht wird gleichzeitig mit dem Hauptschalter ein- und ausgeschaltet.
Bitte Sicherheitshinweise beachten!
Fussanlasser
Durch mehr oder weniger Druck auf die Trittplatte wird die Nähgeschwindigkeit reguliert.
• Kabel aufwickeln
- Kabelende (Stecker) in die dafür vorgesehene Rille einstecken
Beim Nähen
• Kabel ausrollen
Anschiebetisch
Der Anschiebetisch dient zur Vergrösserung der Nähfläche.
Anbringen
• Nadel und Nähfussstellung oben
• Tisch über den Freiarm einschieben und in die Zentriernocken mit etwas Druck einrasten
Wegnehmen
- Nadel und Nähfussstellung oben
• Tisch aus der Halterung lösen
• in waagrechter Position nach links wegziehen
Mass-Skala
«0» entspricht der mittleren Nadelposition
Kantenlineal
• von links oder rechts in die Führung einschieben
- kann stufenlos über die gesamte Tischlänge eingestellt werden
Achtung:
Nähfuss beim Einführen des Kantenlineals gegebenenfalls entfernen!
Frei-Hand-System (FHS) Nähfusslifter\*
Nähfusslifter einsetzen
Nähfusslifter in die Öffnung am Gehäuse einstecken: in gewohnter Sitzstellung soll er mit dem Knie bequem zu bedienen sein.
Hinweis:
Bei Bedarf kann die Stellung des Nähfusslifters durch den Fachhandel angepasst werden.
Nähfuss heben und senken
- mit dem Nähfusslifter lässt sich der Nähfuss heben und senken
- Nähfusslifter nach rechts drücken = Nähfuss wird angehoben; gleichzeitig wird der Transporteur abgesenkt
- nach dem ersten Stich ist der Transporteur wieder in Normalstellung

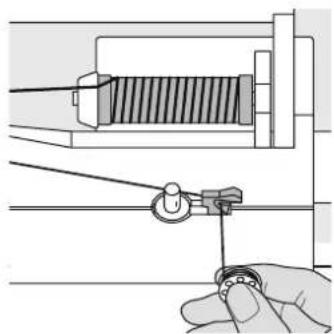

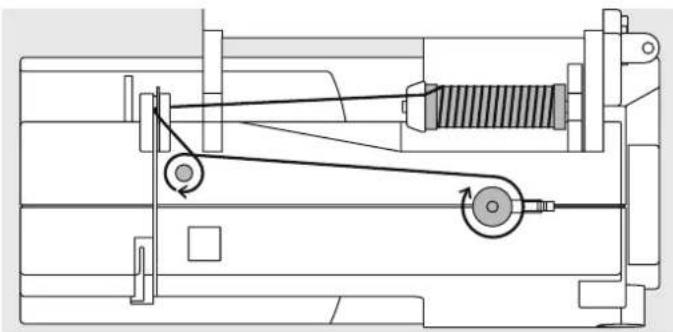

Unterfaden spulen
• Hauptschalter einschalten
- leere Spule auf Spulerachse stecken
- Faden von der Fadenspule in die hintere Fadenführung in Pfeilrichtung um die Vorspannung führen
• Faden einige Male um die leere Spule wickeln - Einschalthebel gegen die Spule drücken
• Fussanlasser drücken - Spulvorgang stoppt, wenn die Spule gefüllt ist
- Spule wegnehmen
• Faden über den Fadenabschneider ziehen
Hinweis:
Beim Spulen mit dem stehenden Garnrollenhalter (S. 15) muss die Geschwindigkeit eventuell angepasst werden.
Spulenkapsel

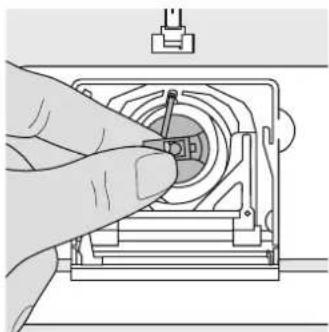

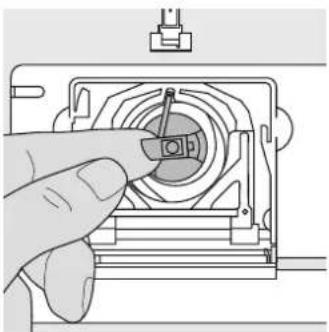

Spulenkapsel herausnehmen
• Nadel hochstellen
• Hauptschalter auf «0»
- Klappdeckel des
Nähcomputers öffnen
- Klappe der Spulenkapsel fassen
• Spulenkapsel herausnehmen Hinweisastet
Spulenkapsel in den Greifer einsetzen
- Spulenkapsel an der Klappe halten
- Finger der Spulenkapsel zeigt nach oben
- Kapsel einsetzen bis sie

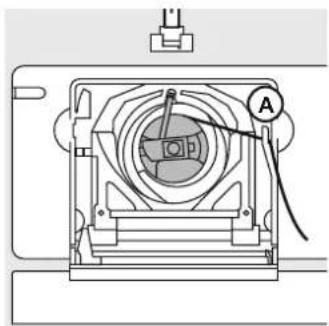

Unterfadenabschneider
- Spulenkapsel einsetzen
- Faden über den
Fadenabschneider A ziehen
• Faden wird abgeschnitten
- Klappdeckel schliessen
Der Unterfaden muss nicht heraufgeholt werden, da die Unterfadenmenge für den Nähbeginn ausreicht.
Bitte Sicherheitshinweise beachten!

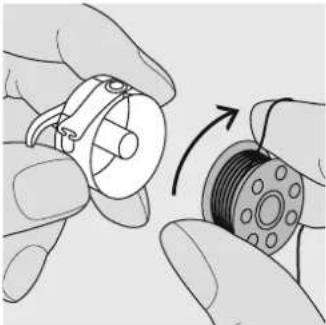

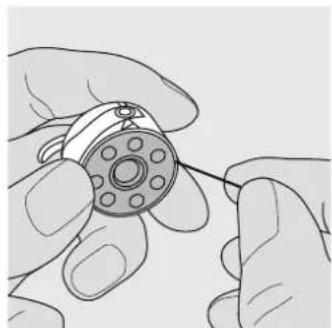

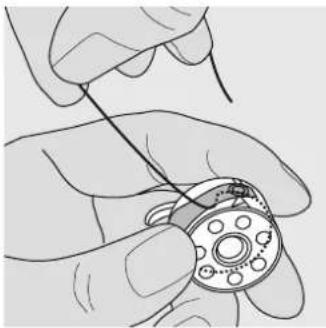

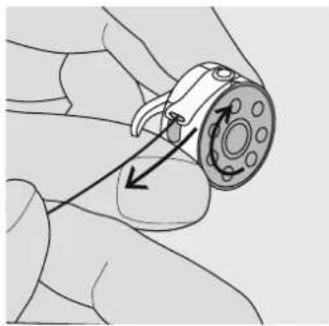

Spule einlegen
Die Spule so einlegen, dass der Faden im Uhrzeigersinn aufgespult ist.
Faden in den Schlitz legen
Den Faden von rechts in den Schlitz hineinziehen.
Faden unter die Feder ziehen
Faden nach links unter die Feder ziehen, ...
... bis er im
T-förmigen Schlitz am Ende der Feder liegt.
Die Spule muss sich im Uhrzeigersinn drehen.

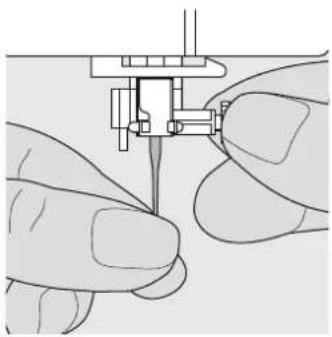

Nadel wechseln
• Nadel hochstellen
- Hauptschalter auf «0»
• Nähfuss senken
• Befestigungsschraube lösen
• Nadel nach unten ziehen
Nadel einsetzen
- Flache Seite des Kolbens nach hinten
• Nadel bis zum Anschlag nach oben schieben
• Befestigungsschraube festziehen
Bitte Sicherheitshinweise beachten!
Nähfuss wechseln
- Nadel und Nähfuss hochstellen
• Hauptschalter auf «0»
Befestigungshebel nach oben
• Befestigungshebel nach oben drücken
• Nähfuss wegziehen
Befestigen des Nähfusses
- Nähfuss von unten in die Halterung einführen
Bitte Sicherheitshinweise shebel nach unten drücken
beachten!
Zusätzlicher Garnrollenhalter
Drehbarer stehender Garnrollenhalter
- befindet sich auf der Rückseite hinter dem Handrad
- ist unerlässlich zum Nähen mit mehreren Fäden, z.B. für Doppelnadelarbeiten usw.
- zum Nähen den Stift nach oben bis zum Anschlag drehen
- bei grossen Fadenspulen ist der Schaumstoffteller A aufzustecken, damit die Spule genügend Halt hat
• Nadel und Nähfuss hochstellen
• Hauptschalter auf «0»
• Nähfaden auf den Garnrollenhalter stecken
• passende Fadenablaufscheibe aufstecken (Durchmesser der Fadenspule = Grösse der Fadenablaufscheibe)

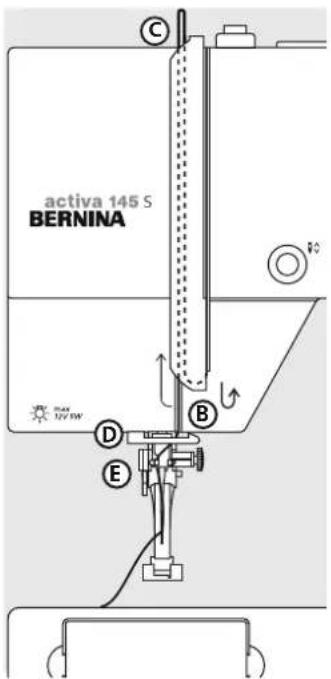

- Faden festhalten und in hintere Fadenführung A ziehen
- nach vorn durch den Schlitz in die Oberfadenspannung ziehen
Faden nach unten
Faden rechts der Fadenhebelabdeckung entlang nach unten um den Punkt B ziehen
Faden nach oben

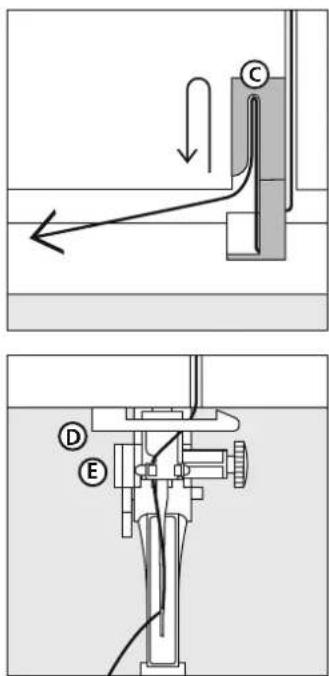

Faden links der Abdeckung nach oben um Punkt C (Fadenhebel) in Pfeilrichtung ziehen
Faden nach unten
Faden nach unten in Fadenführungen D und E ziehen
Bitte Sicherheitshinweise beachten!
17Nadeleii
Nadeleinfädler
- Faden nach links hinten halten
- Hebel A nach unten drücken und dabei den Faden um den Haken B nach rechts zur Nadel führen
- Faden von vorne in die Fadenführung legen, bis er einhängt (Drahthäkchen)
Hebel und Faden loslassen
- Hebel A und Faden loslassen - Fadenschlaufe aus dem Nadelöhr ziehen

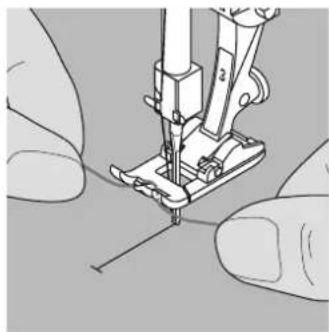

Unterfaden heraufholen
Unterfaden heraufholen
- Oberfaden halten
- einen Stich nähen
- am Oberfaden ziehen, bis der Unterfaden im Stichloch sichtbar wird
- Ober- und Unterfaden durch den Schlitz am Nähfuss nach hinten legen
- über den Fadenabschneider ziehen
Hinweis:
Der Unterfaden muss nur bei speziellen Arbeiten heraufgeholt werden.
Ansonsten genügt die Unterfadenmenge für den Nähbeginn, wenn der Unterfadenabschneider benutzt wird.
Fadenabschneider

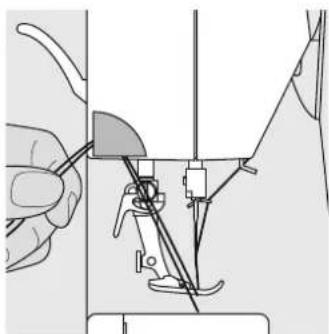

Fadenabschneider am Ständerkopf
- Ober- und Unterfaden von vorn nach hinten über den Fadenabschneider nach unten ziehen
- Fäden lösen sich beim ersten Stich automatisch
Stichplatte

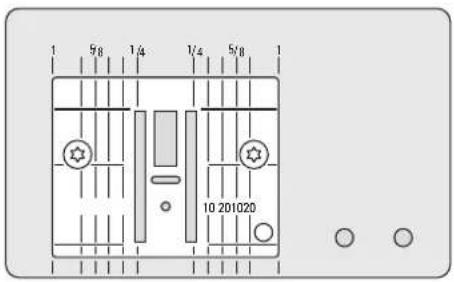

Markierungen auf der Stichplatte
- die Stichplatte ist mit Längsmarkierungen in mm und inch versehen
- mm-Bezeichnungen sind vorn ablesbar
- inch-Bezeichnungen sind hinten ablesbar
- die Längsbezeichnungen beziehen sich auf den Abstand von der Nadel (Nadelposition Mitte) bis zur Markierung
• die mm- oder inch-Angaben sind nach rechts und nach links bezeichnet - sie dienen als Hilfe beim Nähen von Nähten, zum genauen Absteppen usw.
- Quermarkierungen sind hilfreich zum Nähen von Ecken usw.
Transporteur
Drucktaste unterhalb des Handrades
Drucktaste bündig mit Gehäuse = Transporteur auf Nähen
Drucktaste gedrückt = Transporteur ist versenkt
- für Nährarbeiten, die von Hand geführt werden (Stopfen, Freihandsticken, Freihandquilten)
Fadenspannung
Grundeinstellung
- die rote Markierung am Fadenspannungsverstellrad stimmt mit der Markierung A über ein
- für normale Näharbeiten muss die Fadenspannung nicht verändert werden
- für spezielle Nährarbeiten kann die Fadenspannung mit dem Verstellrad dem Material angepasst werden
Fadenspannung lösen
Einstellungen am Verstellrad von 3 bis 1
Fadenspannung verstärken
Einstellungen am Verstellrad von 5 bis 10
In der Fabrik wird die Fadenspannung optimal eingestellt. Dafür werden sowohl in der Spule wie auch als Oberfaden Metrosenefäden der Stärke 100/2 (Firma Arowa Mettler, Schweiz) eingesetzt.
Beim Verwenden von anderen Näh- oder Stickfäden können Abweichungen in der optimalen Fadenspannung entstehen. Deshalb ist es unter Umständen nötig, die Fadenspannung dem Nähgut und dem gewünschten Stichmuster anpassen zu können.
Beispiel:
Spannung
Nadel
Metallfaden ca. 3 90
Monofil ca. 2–4 80
Allgemeine Bedienungshinweise
Nähcomputer einschalten
• Hauptschalter auf «1»
- der Nähcomputer ist nach dem Einschalten sofort nähbereit
Auf dem Bildschirm erscheint
1 Stichbreite, Grundeinstellung blinkt (immer sichtbar)
2 Stichlänge, Grundeinstellung blinkt (immer sichtbar)
3 Nadelposition (9 Möglichkeiten)
4 Nadelstopp oben/unten (stoppt generell oben)
5 Stichnummer 1 (Geradstich)
6 Nähfussnummer 1 (zeigt passenden Nähfuss für gewählten Stich an)
Stichmuster\* wählen
- Stichmuster 1–10: entsprechende Taste drücken; Stichnummer und Grundeinstellung von Stichlänge und Stichbreite werden im Bildschirm angezeigt Achtung: mit Taste 0 wird Stichnummer 10 (Wäscheknopfloch) gewählt
- Stichmuster 11–30 (activa 135 S) oder 11–50 (activa 145 S): #-Taste drücken und entsprechende Stichnummer eingeben
* Stichübersicht siehe S. 30
Stichbreiten verändern
- linke Taste drücken = der Stich wird schmaler
- rechte Taste drücken = der Stich wird breiter
• die Grundeinstellung des gewählten Stichs ist immer sichtbar, sie blinkt
Nadelposition verstellen
- linke Taste drücken = die Nadel wird nach links verschoben
- rechte Taste drücken = die Nadel wird nach rechts verschoben
Stichlängen verändern
- linke Taste drücken = die Stichlänge wird kürzer
- rechte Taste drücken = die Stichlänge wird länger
Funktionen
Eine Funktion ist ...
aktiviert, wenn ihr Symbol auf dem Bildschirm erscheint.
deaktiviert, wenn das Symbol im Bildschirm nicht mehr angezeigt wird.
Rückwärtsnähen temporär:
- Taste drücken
- Rückwärtsnähen des Stichs solange die Taste gedrückt wird (Stichlänge max. 3 mm) Anwendungen:
- Programmieren von Knopflochlängen
- Programmieren der Stopfprogrammlänge
- Umschalten im Geradstich-Vernähprogramm (Stich Nr. 5)
- manuelles Vernähen (Nahtanfang/Nahtende)
permanent:
• Taste zweimal kurz hintereinander drücken
- der Nähcomputer näht den angewählten Stich permanent rückwärts
- Rückwärtsnähen beenden: Taste einmal drücken
Nadelstopp-Verstellung
In der Grundeinstellung zeigt der Pfeil nach oben.
• Taste drücken
- im Bildschirm zeigt der Pfeil nach unten = der Nähcomputer stoppt mit eingestochener Nadel
• Taste für Nadelstopp wieder drücken
- im Bildschirm zeigt der Pfeil nach oben = der Nähcomputer stoppt mit Nadelposition oben
Hinweis:
Taste etwas länger drücken = die Nadel wird automatisch hoch oder tiefgestellt.
1/2 Motorengeschwindigkeit
- Taste drücken = der Nähcomputer näht mit halber Motorengeschwindigkeit
- nochmaliges Drücken der Taste = der Nähcomputer näht mit voller Motorengeschwindigkeit
Musterende
- Taste drücken
- der Nähcomputer stoppt am Ende eines Einzelmusters oder einer Musterkombination (im Memory)
Spiegelbild (rechts/links)\*
• Taste drücken
- der gewählte Stich wird gespiegelt genäht
*nur activa 145 S
Raute-Taste (#-Taste)
Taste für das Anwählen von Stichmustern (siehe S. 22)
- Taste drücken = die Grundeinstellung wird zurückgeholt
- zugeschaltete Funktionen werden gelöscht
Ausnahmen:
• Nadelstopp unten/oben
• 1/2 Motorengeschwindigkeit
- veränderte Grundeinstellung beim Längenmessknopfloch löschen = «clr/del»-Taste zweimal drücken
Alphabet, Zahlen und Schriftzeichen (nur bei activa 145 S)
• Alphabet-Taste drücken
- auf dem Bildschirm wird die Schrift angezeigt
- rechte Taste drücken = Buchstaben/Zahlen laufen vorwärts (A B C ...)
- linke Taste drücken = Zahlen/Buchstaben laufen rückwärts (9 8 7 ...)
Zeichensatz
ABCDEFGHIJKLMNOPQRSTUVWXYZ __-.'!?%()[]ÄÖÜÄÆCE∅ÑÉÉÊÀÂ 0123456789
mem (Memory)
• «mem»-Taste drücken
- im Bildschirm wird «mem» angezeigt
• die leeren Speicherplätze (30) und der Cursor blinken
- die linke und die rechte (mem+) Taste sind zum Scrollen von Mustern, Buchstaben und Zahlen
• die «mem+»-Taste ist zum Programmieren
Persönlicher Speicher
- jede veränderte Stichlänge und Stichbreite wird automatisch gespeichert Beispiel:
- nähen mit einem veränderten Stich (z.B. Zickzackstich)
- einen anderen Stich (z.B. den Geradstich) wählen und nähen
- beim Zurückholen des individuell veränderten Zickzackstichs bleiben die Veränderungen erhalten
Zurückholen der Grundeinstellung
- einzelne Stiche können manuell zurückgestellt werden
- durch Drücken der «clr/del»-Taste oder beim Ausschalten des Nähcomputers werden alle Veränderungen bei allen Stichen gelöscht
Anwendung:
- für alle Sticharten
- besonders wertvoll bei zwei sich abwechselnden Anwendungen
Memory
Im Memory lassen sich 30 Stichmuster, Buchstaben oder Zahlen zusammenstellen und speichern.
Das Memory ist ein Langzeit-Memory. Es bleibt solange erhalten, bis es gelöscht wird. Stromunterbruch oder längeres Ausschalten des Nähcomputers hat keinen Einfluss auf das gespeicherte
Programm. Änderungen der Stichlänge oder Stichbreite und Nadelposition können jederzeit vorgenommen werden. Einzelne Stichmuster, Buchstaben oder Zahlen können gelöscht oder überschrieben werden.
- linke Taste (<) = Rückwärtsscrollen des Memoryinhaltes
- mittlere Taste (mem) = Öffnen und Schliessen des Memories
- rechte Taste (mem ^+ ) = Programmieren des Memory und Vorwärtsscrollen des Memoryinhaltes
Memory öffnen
• «mem»-Taste drücken
• Memory ist geöffnet, auf dem Bildschirm wird «mem» angezeigt
- ist das Memory leer, blinkt die Zahl 30 (= Anzahl leerer Speicherplätze) sowie der Cursor links davon
- ist das Memory nicht leer, erscheinen die gespeicherten Stichnummern, Buchstaben
oder Zahlen; Memoryinhalt vorwärts scrollen, bis der Cursor und die Zahl der leeren Speicherplätze blinken
Beispiel: Gespeicherter Stich
• gespeicherte Stichnummer (hier 28) wird angezeigt
Stichnummer programmieren siehe S. 25
Beispiel: Gespeichertes Alphabet-Zeichen
• gespeichertes Zeichen (hier Buchstabe E) wird angezeigt
Buchstaben oder Zahlen programmieren siehe S. 27
Memoryinhalt komplett löschen
- zuerst «clr/del»-Taste drücken und gedrückt halten und zusätzlich die «mem»-Taste drücken
- beide Tasten loslassen
• Memory durch Drücken der «mem»-Taste verlassen
• Memory ist komplett gelöscht
Zurückscrollen
linke Taste drücken = die programmierten Stichmuster-Nummern laufen rückwärts ab
Vorwärtsscrollen
«mem⁺»-Taste drücken = die programmierten Stichmuster-Nummern laufen vorwärts ab
Programmieren von
Nutz- und Dekorstichen
• Memory öffnen (siehe S. 25)
. das gewünschte Stichmuster anwählen (siehe S. 22)
• die Stichnummer (hier 21) ist im Bildschirm sichtbar
- die «mem +»-Taste (Speicher-taste) drücken = das Stich-muster ist programmiert
- die Anzahl der verbleibenden leeren Speicherplätze (hier 29) sowie der Cursor links davon blinken
- neues Stichmuster wählen; Programmieren mit der «mem+»-Taste usw.
Nähbeginn
• Fussanlasser drücken = Näh-computer springt zum Anfang der Musterkombination
- Funktion Musterende (☐) zusätzlich eingeben = Näh-computer stoppt am Ende der Musterkombination
Achtung:
Folgende Spezialprogramme lassen sich nicht im Memory ablegen:
Nr. 5, Vernähprogramm
Nr. 10–12, Knopflöcher
Nr. 13, Knopfannähprogramm
Nr. 14, Stopfprogramm
Nr. 15, Heftstich
Programmieren von Buchstaben, Zahlen und Satzzeichen (nur activa 145 S)
• Memory öffnen (siehe S. 25)
- Alphabet-Taste drücken
• Buchstabe/Zahl anwählen (siehe S. 24)
- «mem +»-Taste drücken: Buchstabe/Zahl ist programmiert
• die Anzahl der verbleibenden leeren Speicherplätze (hier 29) sowie der Cursor links davon blinken
- neuer Buchstabe/neue Zahl anwählen; Programmieren mit der «mem+»-Taste usw.
. mehrere Worte
programmieren
- zwischen zwei Wörtern das Wortabstandszeichen (_) anwählen und ebenfalls programmieren
Hinweis:
Eine Veränderung (Stichlänge oder Stichbreite) bei Buchstaben oder Zahlen wirkt sich auf das ganze Alphabet aus. Sollen nur einzelne Zeichen verändert werden, ist die Veränderung bei jedem einzelnen Muster vorzunehmen.
Korrekturen im Memory
Überschreiben von einzelnen Stichmustern, Buchstaben, Zahlen
- rechte oder linke Taste drücken, durchscrollen bis gewünschtes Muster im Bildschirm sichtbar wird
- Korrektur ausführen = gewünschte Änderung neu anwählen:
Stichnummer
Buchstabe
Zahl
Stichlänge/-breite
Nadelposition usw. - «mem+»-Taste drücken = das Muster ist korrigiert (überschrieben)
Einzelne Stichmuster/Buch- staben/Zahlen löschen
- das gesuchte, zu löschende Muster oder Zeichen im Memory anwählen
- «clr/del»-Taste drücken
• Stichmuster/Buchstabe/Zahl ist gelöscht
Memory verlassen
- «mem»-Taste drücken = ganzer Memoryinhalt ist gespeichert
• Memory ist geschlossen
«mem»-Anzeige im Bildschirm erlischt
Der Memoryinhalt bleibt erhalten, auch wenn der Nähcomputer vom Netz getrennt wird. Er kann jederzeit wieder abgerufen werden.
Der Memoryinhalt geht ver- loren, wenn der Computer abgeschaltet wird, ohne vorher das Memory über die «mem»-Taste zu verlassen.
Balance
Der Nähcomputer wird getestet und optimal eingestellt, bevor er das Werk verlässt. Test mit zwei Lagen Cretonne-Stoff und Metrosenefaden 100/2 der Fa. Arowa Mettler, Schweiz.
Verschiedene Stoffe, Fäden und Einlagen können die programmierten Stichmuster im
Nähcomputer so beeinflussen, dass diese Muster entweder nicht mehr schliessen oder übereinander genäht werden (d.h. zu weit oder zu eng genäht werden).
Mit der Balance können diese Abweichungen korrigiert und damit die Stichmuster optimal
an das zu verarbeitende Material angepasst werden.
Anwendung: Nutzstiche, z.B. Wabenstich in Jersey, Dekorstiche, Knopflöcher usw.
Hinweis: Nach dem Nähen mit verstellter Balance, diese unbedingt auf Normalstellung zurückstellen!
Normalstellung Stiche zusammenschieben
(Stichlänge verkürzen)
Stiche auseinanderziehen
(Stichlänge verlängern)

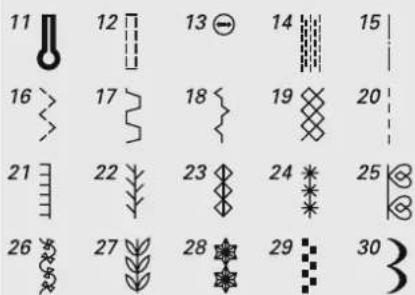

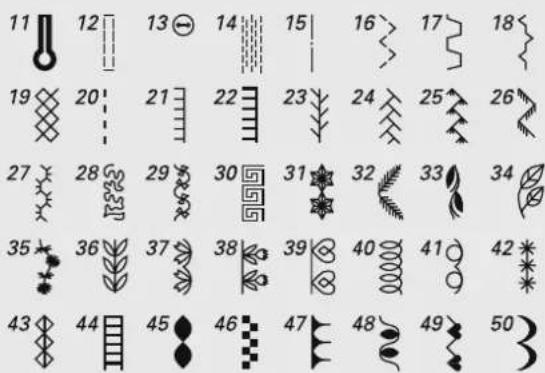

Stichübersicht
Nutz- und Dekorstiche
1 Geradstich
2 Zickzackstich
3 Vari-Overlock
4 Bogennaht
5 Vernähprogramm
6 Dreifach Gerad- und Zickzackstich
7 Blindstich
8 Doppel-Overlock
9 Super-Stretchstich

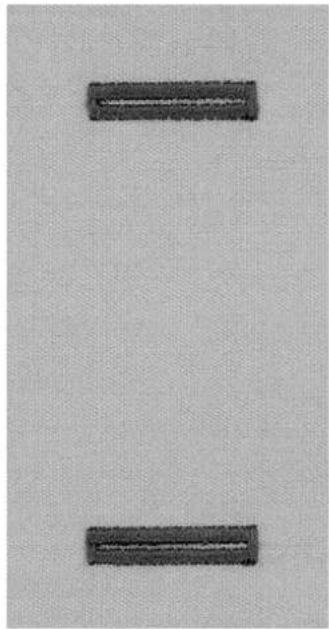

10 Wäscheknopfloch
11 Augenknopfloch
12 Geradstich-Knopfloch

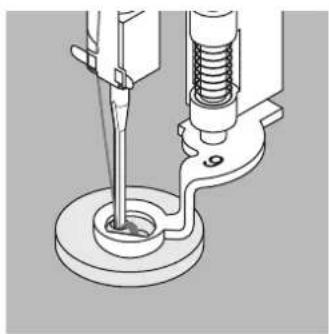

13 Knopfannähprogramm

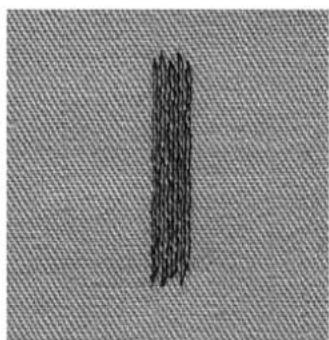

14 Stopfprogramm
15 Heftstich
16 genähter Zickzack
17 Universalstich
18 Kräuselstich
19 Wabenstich
activa 135 S
20–22 Quiltstiche
23–30 Dekorstiche
activa 145 S
20–28 Quiltstiche
29–50 Dekorstiche
activa 135 S
activa 145 S
Stiche: Eine Auswahl
| 1 | 2 | 3 | 1 Geradstich | Für nicht elastische Stoffe; alle Geradsticharbeiten |
| 2 Zickzackstich | Zickzackarbeiten wie Umnähen, Gummiband und Spitzen annähen | |||
| 3 Vari-Overlock | Für feine Jerseys; elastische Overlocknaht und elastischer Saum | |||
| 4 | 5 | 6 | 4 Bogennaht | Für die meisten Materialien; Stopfen mit Bogennaht, Stoffflicken, Kanten verstärken usw. |
| 5 Vernähprogramm | Für alle Stoffarten; zum Vernähen von Nahtanfang und Nahtende bei Nähten mit Geradstichen | |||
| 6 Dreifach Gerad- und Zickzackstich | Für strapazierfähige Nähte in festen Materialien | |||
| 7 | 8 | 9 | 7 Blindstich | Für die meisten Stoffarten; Blindsaum; Muschelsaum in weichen Jerseys und feinen Stoffen; Ziernaht |
| 8 Doppel-Overlock | Für Strickstoffe aller Art; Overlocknaht = Nähen und Versäubern in einem Arbeitsgang | |||
| 9 Super-Stretchstich | Für hochelastische Materialien; hochelastische offene Naht für Bekleidung aller Art | |||
| 14 | 19 | 20 | 14 Stopfprogramm | Automatisches Stopfen feiner bis mittlerer Gewebe |
| 19 Wabenstich | Für alle Tricotarten sowie glatte Stoffe; Sichtnaht für Wäsche, Bekleidung, Tischdecken usw. | |||
| 20 Quiltstich/Handstich | Handsticheffekt: der eine Stich (Unterfaden) ist jeweils sichtbar, der andere (Oberfaden = Monofilfaden) unsichtbar; Oberfadenspannung je nach Stoff erhöhen (6–9) | |||
| 10 | 11 | 12 | 10 Wäscheknopfloch | Für feine bis mittelschwere Materialien; Blusen, Kleider, Hosen, Bettwäsche usw. |
| 11 Augenknopfloch | Für schwerere Stoffe (nicht elastisch); Jacken, Mäntel, Hosen, Freizeitbekleidung | |||
| 12 Geradstich-Knopfloch | Programm zum Vorsteppen von gestürzten Knopflöchern (Fuss Nr. 3A) oder Tascheneingriffen (Fuss Nr. 3, Spezialzubehör) | |||
Nähfuss-Sortiment
1
Rücktransportfuss
Nutz- und Dekorstiche
2
Overlockfuss
Overlocknaht, Overlocksaum,
Nähte umnähen
3A Knopflochschlittenfuss Knopflöcher in flachen Materialien, Stopfprogramme
4
Reissverschlussfuss
Reissverschluss einnähen
5
Blindstichfuss
Blindsaum, Kantensteppen
9
Stopffuss
Freihandquilten in dünnen
bis mittelschweren Quilts;
Stopfen
37
Patchworkfuss 1/4 inch (ca. 6 mm)
Patchworkarbeiten mit Nahtzugabe
1/4 inch oder 1/8 inch (ca. 6 oder 3 mm)
(activa 135 S als Spezialzubehör erhältlich)
Vernähprogramm
Stichwahl:
Nadel:
Faden:
Transporteur:
Nähfuss:
Vernähprogramm Nr. 5
Grösse und Typ entsprechend Stoff (vgl. S. 57)
Baumwolle/Polyester
oben (Nähposition)
Rücktransportfuss Nr. 1
Vernähprogramm
- für alle Materialien
• Vernähen von Nahtanfang und Nahtende - Rückwärtsstiche sind exakt auf der Nählinie
Nähbeginn
- Nähcomputer vernäht automatisch beim Nähbeginn (5 Stiche vorwärts, 5 Stiche rückwärts)
- Fortsetzung mit einer Geradstichnaht vorwärts
Nähende
- Vernähtaste am Ständerkopf kurz drücken = Nähcomputer vernäht automatisch (5 Stiche rückwärts, 5 Stiche vorwärts)
• automatischer Stopp am Ende des Vernähprogramms
Stichwahl: Heftstich Nr. 15
Nadel: Grösse und Typ entsprechend Stoff (vgl. S. 57)
Faden: Baumwolle/Polyester
Transporteur: unten (Stopfposition)
Nähfuss: Fuss Nr. 9
Heftstich
- für alle Arbeiten, bei denen eine sehr grosse Stichlänge gewünscht wird
- zum Heften von Nähten, Säumen, Quilts usw.
- einfach zu entfernen
Vorbereitung
- Stofflagen mit Stecknadeln quer zur Heftrichtung zusammenstecken (verhindert ein Verschieben der Stofflagen)
Heften
• Transporteur versenken
- Stoff unter den Nähfuss legen und einen Stich nähen; Fäden bei Heftbeginn festehalten
• Nähgut um die gewünschte Stichlänge nach hinten ziehen
- Stich nähen, Vorgang wiederholen
TIPP
Vernähen/Fixieren des Fadens
• am Anfang und am Ende ein paar kleine Heftstiche nähen
Heften
- zum Heften einen feinen Stopffaden verwenden; er lässt sich nachher besser entfernen
030529.52.01_0303_a135 a145_DE
Stärke und Typ entsprechend Stoff (vgl. S. 57)
Baumwolle/Polyester
oben (Nähposition)
Blindstichfuss Nr. 5

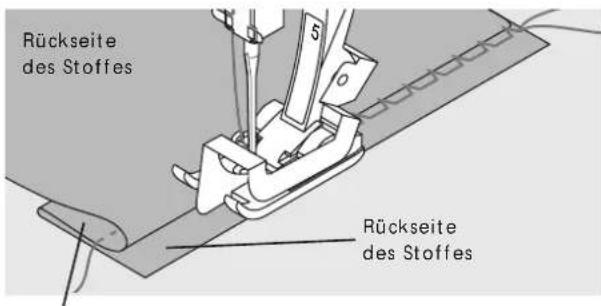

Blindsaum
für «unsichtbare» Säume in mittelschweren bis schweren Stoffen aus Baumwolle, Wolle, Mischfasern
Vorbereitung
• Saumkante versäubern
• Saum falten und heften
- die Näharbeit falten, dass die versäuberte Kante auf der rechten Seite liegt (siehe Abbildung)
- unter den Nähfuss legen mit der gefalteten Saumkante gegen das Führungsblech des Fusses schieben
Nähen
• die Nadel soll die Stoffkante nur anstechen (wie beim Nähen von Hand)
- je nach Stoffqualität
Stichbreite anpassen
- nach ca. 10 cm den Blindsaum auf beiden Stoffseiten nochmals kontrollieren, evtl. Stichbreite erneut anpassen
Vorderseite des Stoffes
Feineinstellung der Stichbreite
Bruchkante regelmässig dem Führungsblech des Fusses entlang führen = Einstiche sind gleichmässig tief
030529.52.01_0303_a135 a145_DE
Stopfprogramm
Stichwahl:
Nadel:
Faden:
Transporteur:
Nähfuss:
Stopfprogramm Nr. 14
Stärke und Typ entsprechend Stoff (vgl. S. 57)
Stopffaden
oben (Nähposition)
Rücktransportfuss Nr. 1
Knopflochschlittenfuss Nr. 3A
Schnelles Stopfen von dünnen Stellen oder Rissen
Ersetzen von beschädigten Fäden
Stopfen mit Rücktransportfuss Nr. 1 (Stichzähl-Automatik)
• Nadel links oberhalb der schadhaften Stelle einstechen
- erste Länge nähen und den Nähcomputer anhalten
• Rückwärtstaste drücken: Länge ist programmiert
- Stopfprogramm fertig nähen; der Nähcomputer hält automatisch an
Grosse Stopffläche:
- die Stopfstelle kann durch Verschieben des Nähgutes in der Länge und in der Breite vergrössert werden
- Programmierung löschen mit «clr/del»-Taste
Stopfen mit Knopflochschlittenfuss Nr. 3A
- nur bei kleinen Rissen und schadhaften Stellen, mit einer Stopflänge von höchstens 3 cm
• Arbeitsweise wie mit Fuss Nr. 1
feinen Stoff unterlegen oder feinen Aufklebestoff unterkleben
Vorbereitung
feine Materialien in einen Stopfrahmen* spannen, um das Zusammenziehen zu verhindern
* Der Stopfrahmen ist als Spezialzubehör erhältlich.

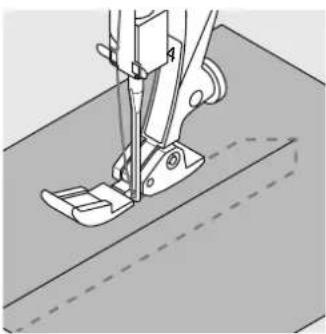

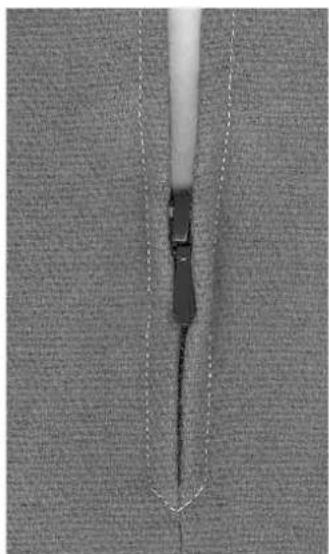

Reissverschluss
Stichwahl:
Nadel:
Faden:
Transporteur:
Nähfuss:
Nadelposition:
Geradstich Nr. 1
Stärke und Typ entsprechend Stoff (vgl. S. 57)
Baumwolle/Polyester
oben (Nähposition)
Reissverschlussfuss Nr. 4
ganz rechts oder ganz links
• Reissverschluss heften
- Stoffkanten stossen über der Mitte des Reissverschlusses aneinander
Nähen
- Reissverschluss beidseitig von unten nach oben einnähen, parallel zur Stoffkante
- Nadelposition einmal ganz nach rechts, einmal ganz nach links verschieben
- der Nähfuss läuft ausserhalb der Zahnreihe des Reissverschlusses
• die Nadel nahe der Zahnreihe entlangführen
TIPP
Reissverschluss-Schlitten kann nicht übernäht werden
- Reissverschluss schliessen; bis ca. 5 cm vor den Schlitten nähen
- Nadel einstechen, Nähfuss heben, Reissverschluss öffnen, Nähfuss senken, fertig nähen
Transport beim Nähanfang
Fäden am Nähanfang gut festhalten = evtl. Nähgut daran leicht nach hinten ziehen (nur wenige Stiche)
Reissverschlussband oder Stoff sind dicht gewoben oder hart
verwenden Sie für ein gleichmässigeres Stichbild eine Nadel der Stärke 90–100
030529.52.01_0303_a135 a145_DE
Wissenswertes rund um das Knopfloch
Knopflöcher sind praktische Verschlüsse, welche auch zu dekorativen Zwecken verwendet werden können
Gewünschtes Knopfloch (Nr. 10 oder 11) wählen; auf dem Bildschirm erscheint:
Fadenspannung der Knopflöcher
- den Unterfaden in den Kapselfinger einfädeln = stärkere Fadenspannung unten
- dadurch wirkt die Knopflochraupe auf der oberen Stoffseite leicht gewölbt
• das Knopfloch ist schöner

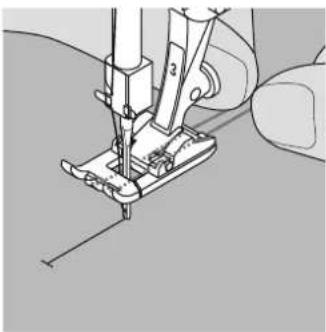

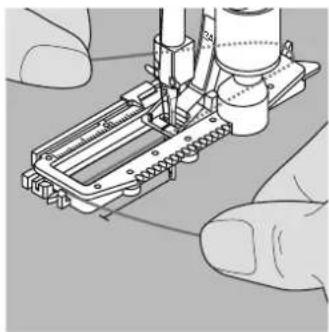

• die Garneinlage verstärkt und verschönert das Knopfloch (S. 47, 48)
1 Knopflochnummer
2 Knopflochsymbol (blinkt)
3 Nähfussanzeige
Automatische Knopflöcher bezeichnen
- nur ein Knopfloch in der ganzen Länge bezeichnen
- nach dem Nähen des ersten Knopflochs ist die Länge programmiert
- für alle weiteren Knopflöcher nur den Anfangspunkt bezeichnen
- Knopflochschlittenfuss Nr. 3A verwenden
Manuelle Knopflöcher bezeichnen
- Knopflochlängen am jeweils gewünschten Ort bezeichnen
- Knopflochfuss Nr. 3 (Spezialzubehör) verwenden
Augenknopflöcher bezeichnen
- nur die Raupenlänge markieren
• die Länge des Auges wird zusätzlich genäht

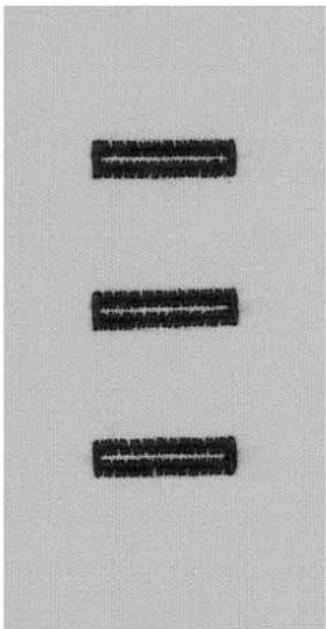

Nähprobe
- Probeknopfloch immer auf einem Stück des Originalstoffes nähen
- gleiche (Klebe-) Einlage wie im Original verwenden
- gleiche Knopflochart wählen
- Knopfloch in der gleichen Stoffrichtung nähen (Längs- oder Querrichtung)
• Knopfloch aufschneiden - Knopf durch das Knopfloch schieben
- wenn nötig, Länge des Knopflochs korrigieren
Korrekturen
Raupenbreite verändern:
• Stichbreite verändern
- veränderte Stichbreite kann mit «clr/del» gelöscht werden
- Stichlängenveränderung wirkt auf beide Knopflochraupen (dichter oder weiter)
- veränderte Stichlänge kann mit «clr/del» gelöscht werden
Stichlänge verändern:
Hinweis:
Balance nach dem Nähen der Knopflöcher wieder in Normalstellung bringen!

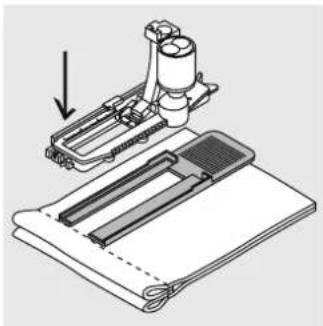

Balance bei automatischen und manuellen Knopflöchern
Bei den Manuellen 6-Stufen- und Längenmess-Knopflöchern wirkt sich die Balance auf beide Raupen gleichzeitig aus, da beide Raupen in der gleichen Richtung genäht werden
TIPP
Muss ein Knopfloch quer zur Nähgutkante genäht werden empfiehlt es sich, eine Ausgleichsplatte (als Spezialzubehör erhältlich) zu verwenden. Die Ausgleichsplatte von hinten zwischen Nähgut und Schlittenfussohle, bis zur verdickten Nähgutstelle einlegen und nach vorne schieben
Automatisches Wäscheknopfloch mit Längenmessung
Beide Knopflochraupen werden in die gleiche Richtung genäht.
Achtung:
Der Schlittenfuss muss flach auf dem Material aufliegen!
Wenn der Schlittenfuss auf einer Nahtzugabe aufliegt, kann die Länge nicht exakt gemessen werden.
Stichwahl:
Nadel:
Faden:
Transporteur:
Nähfuss:
Wäscheknopfloch Nr. 10
Stärke und Typ entsprechend Stoff (vgl. S. 57)
Baumwolle/Polyester
oben (Nähposition)
Automatischer Knopflochschlittenfuss Nr. 3A
Automatisches Wäscheknopfloch
- Unterfaden in den Spulenfinger einfädeln (S. 39)
- mit dem Knopflochschlittenfuss Nr. 3A wird die Länge des Knopflochs über die Linse am Fuss automatisch gemessen = exaktes Duplizieren und automatisches Umschalten bei maximaler Länge
- im Bildschirm wird der Knopfloch-Nähablauf durch Blinken der aktiven Stufe angezeigt.
Hinweis:
Jedes automatische Knopfloch zeigt zu Beginn Nähfuss Nr. 3 an.
Wäscheknopfloch programmieren
1 erste Raupe vorwärts nähen, den Nähcomputer anhalten
• Rückwärtstaste drücken
- «auto» und Nähfuss Nr.3A erscheint am Bildschirm = Knopflochlänge ist programmiert
der Nähcomputer näht automatisch:
2 Geradstiche rückwärts
3 den 1. Riegel
4 die 2. Raupe vorwärts
5 den 2. Riegel und die Vernähstiche
- der Nähcomputer hält an und stellt automatisch auf Knopflochbeginn
Knopfloch-Automatik
- alle weiteren Knopflöcher werden nun automatisch in der gleichen Länge genäht (ohne dass die Rückwärtstaste zu drücken ist)
- Programmierung löschen mit der «clr/del»-Taste
- Programmierte Knopflöcher im Langzeitspeicher speichern (Hinweis auf S. 49)
Knopflochkorrekturen (vgl. S. 40)
Hinweis:
Balance nach dem Nähen der Knopflöcher wieder in Normalstellung bringen!
Balance
- bei den Längenmessknopflöchern wirkt sich die Balance auf beide Raupen gleichzeitig aus, da beide Raupen in der gleichen Richtung genäht werden
TIPP
Bezeichnungen
bei programmierten Knopflöchern ist jeweils nur eines zu bezeichnen, bei allen weiteren Knopflöchern sind es nur noch die Anfangspunkte, die Sie bezeichnen müssen = eine echte Zeitersparnis
Nähgeschwindigkeit
- nähen Sie in reduzierter Nähgeschwindigkeit für ein optimales Resultat
- nähen Sie alle Knopflöcher in der gleichen Geschwindigkeit, um eine regelmässige Raupendichte zu erhalten

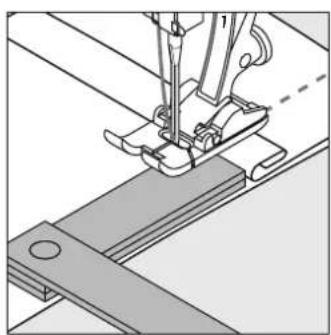

Ausgleichsplatte für die Knopflöcher (Spezialzubehör)
Muss ein Knopfloch quer zur Nähgutkante genäht werden, empfiehlt es sich, eine Ausgleichsplatte zu verwenden. Dieses Zubehör ergibt eine gleichmässige Auflage für den Schlittenfuss und somit ein perfektes Knopfloch (siehe Tipp S. 40).
Automatisches Augenknopfloch mit Längenmessung
Beide Knopflochraupen werden in die gleiche Richtung genäht.
Stichwahl:
Nadel:
Faden:
Transporteur:
Nähfuss:
Augenknopfloch Nr. 11
Stärke und Typ entsprechend Stoff (vgl. S. 57)
Baumwolle/Polyester
oben (Nähposition)
Automatischer Knopflochschlittenfuss Nr. 3A
Automatisches Augenknopfloch
- Unterfaden in den Spulenfinger einfädeln (S. 39)
- mit dem Knopflochfuss Nr. 3A wird die Länge des Knopflochs über die Linse am Fuss automatisch gemessen = exaktes
Duplizieren und automatisches Umschalten bei maximaler Länge
Augenknopflöcher bezeichnen
Markiert wird nur die Raupenlänge, das Auge wird zusätzlich genäht.
Im Bildschirm wird der Knopfloch-Nähablauf durch Blinken der aktiven Stufe angezeigt.
Hinweis:
Balance nach dem Nähen der Knopflöcher wieder in Normalstellung bringen!
Augenknopfloch programmieren
1 Steppstiche vorwärts nähen, den Nähcomputer anhalten - die Rückwärtstaste drücken
- «auto» und der Nähfuss Nr. 3A wird im Bildschirm angezeigt = Knopflochlänge ist programmiert der Nähcomputer näht automatisch
2 das Auge
3 die 1. Raupe rückwärts
4 die Steppstiche vorwärts
5 die zweite Raupe rückwärts
6 den Riegel und die Vernähstiche
- der Nähcomputer hält an und stellt automatisch auf Knopflochbeginn
Knopfloch-Automatik
- alle weiteren Knopflöcher werden nun automatisch in der gleichen Länge genäht (ohne dass die Rückwärtstaste zu drücken ist)
- Programmierung löschen mit der «clr/del»-Taste
- Programmierte Knopflöcher im Langzeitspeicher speichern (Hinweis auf S. 49)
Knopflochkorrekturen (vgl. S. 40)
Balance
- bei den Längenmessknopflöchern wirkt sich die Balance auf beide Raupen gleichzeitig aus, da beide Raupen in der gleichen Richtung genäht werden
- beim Augenknopfloch kann das Auge bei einer Verzerrung mit der Balance korrigiert werden
TIPP
Exakte Duplikationen
- programmierte Knopflöcher werden alle gleich lang und gleich schön
Bezeichnungen
- bei programmierten Knopflöchern ist jeweils nur eines zu bezeichnen, bei allen weiteren Knopflöchern sind es nur noch die Anfangspunkte, die Sie bezeichnen müssen = eine echte Zeitersparnis
Augenknopflöcher doppelt genäht
- in dicken Stoffen können die Augenknopflöcher doppelt übernäht werden; dabei wird der erste Durchgang mit grösserer Stichlänge vorgenäht
- nach dem Nähen des ersten Knopflochs Nähgut nicht verschieben
- Stichlänge zurückstellen und Knopfloch nochmals übernähen
Manuelle Knopflöcher (alle Knopflocharten)
Manuelle Knopflöcher eignen sich für eine einmalige Anwendung oder zum Ausbessern von bestehenden Knopflöchern.
Die Anzahl der Stufen richtet sich nach der Art des gewählten Knopflochs.
Ein manuelles Knopfloch ist nicht speicherbar.
Stichwahl: alle Knopflocharten
Nadel: Stärke und Typ entsprechend Stoff (vgl. S. 57)
Faden: Baumwolle/Polyester
Transporteur: oben (Nähposition)
Nähfuss: Knopflochfuss Nr. 3 (Spezialzubehör)
- gewünschtes Knopfloch wählen
- auf dem Bildschirm erscheint: die gewählte Knopflochnummer (10 oder 11)
Fussempfehlung Nr.3 das Knopflochsymbol (die erste Stufe blinkt)
- Unterfaden in den Finger der Spulenkapsel einfädeln
Immer ein Probeknopfloch nähen
- Originalstoff und Original-(Klebe-)Einlage dazu verwenden
- Knopfloch in der gleichen Stoffrichtung nähen (Längs- oder Querrichtung)
Hinweis: Knopflochkorrekturen (vgl. S. 40)
Manuelles Wäscheknopfloch nähen
Beide Knopflochraupen werden in der gleichen Richtung genäht. Im Bildschirm wird der Knopfloch-Nähablauf durch Blinken angezeigt.
1 Raupe bis zur Längenmarkierung vorwärts nähen; den Nähcomputer anhalten
• Rückwärtstaste drücken
2 Geradstiche rückwärts nähen, den Nähcomputer auf der Höhe des ersten Stichs (Knopflochbeginn) anhalten
• Rückwärtstaste drücken
3 Riegel oben und zweite Raupe nähen, den Nähcomputer anhalten
- Rückwärtstaste drücken
4 Riegel unten und Vernähstiche nähen
Manuelles Augenknopfloch nähen
Beide Knopflochraupen mit gleicher Geschwindigkeit nähen. Im Bildschirm wird der Knopfloch-Nähablauf durch Blinken angezeigt.
1 Geradstiche vorwärts nähen, den Nähcomputer anhalten
• Rückwärtstaste drücken
2 Auge und 1. Raupe rückwärts nähen, den Nähcomputer auf der Höhe des ersten Stichs (Knopflochbeginn) anhalten
• Rückwärtstaste drücken
3 Geradstiche vorwärts nähen, den Nähcomputer auf der Höhe des Auges anhalten • Rückwärtstaste drücken
4 2. Raupe rückwärts nähen, den Nähcomputer auf der Höhe des ersten Stichs (Knopflochbeginn) anhalten • Rückwärtstaste drücken
5 Riegel und Vernähstiche nähen
030529.52.01_0303_a135 a145_DE
Knopfloch mit Garneinlage
• die Garneinlage verstärkt und verschönert das Knopfloch
• die Garnschlinge liegt am beanspruchten Ende (= Knopfannähstelle) im fertig genähten Knopfloch
• Nähgut entsprechend unter den Nähfuss legen
- Garneinlagen sind nur in Wäscheknopflöchern zu empfehlen
Ideale Garneinlage
• Perlgarn Nr. 8
• starker Handnähfaden
- feines Häkelgarn

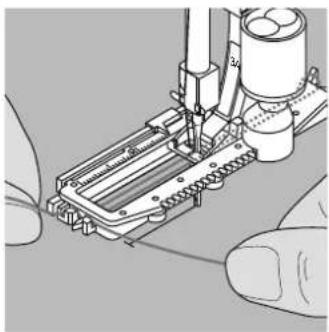

Einhängen des Garnes im Knopflochschlittenfuss Nr. 3A
• Nadel beim Knopflochbeginn einstechen
• Knopflochfuss steht oben
- Einlagegarn rechts unter den Knopflochfuss führen
• Garn hinten am Knopflochfuss über die Nase legen
- Einlagegarn links unter dem Fuss nach vorn ziehen
• Garnenden in die Halteschlitze ziehen
- Knopfloch nähen
Nähen
- Knopfloch in gewohnter Weise nähen, ohne das Einlagegarn zu halten
- das Einlagegarn wird durch die Knopflochraupen übernäht
Einhängen des Garnes im Nähfuss Nr. 3 (Spezialzubehör)
- Nadel beim Knopflochbeginn einstechen
• Knopflochfuss steht oben - Einlagegarn über dem mittleren Steg des Knopflochfusses (vorn) einhängen
- beide Garnenden unter dem Fuss nach hinten ziehen (je ein Garn in jede Rille der Sohle)
- Knopflochfuss senken
Nähen
- Nähen des Knopflochs in gewohnter Weise, ohne das Einlagegarn zu halten
- das Einlagegarn wird durch die Knopflochraupen übernäht
Garneinlage fixieren
• Garnschlinge nachziehen, bis die Schlinge im Riegel verschwindet
• Garnenden auf die Rückseite ziehen (mit Handnähnadel)
- verknoten oder vernähen
Knopfloch aufschneiden mit Pfeiltrenner
- mit dem Rücken des Pfeiltrenners die Schnittspalte einkerben
- das Knopfloch mit dem Pfeiltrenner von beiden Enden zur Mitte hin aufschneiden
Knopflochmesser (Spezialzubehör)
- Knopfloch auf Holzstück legen
- Knopflochmesser in die Mitte des Knopflochs stellen
- Knopflochmesser von Hand oder mit dem Hammer nach unten drücken
Programmierte Knopflöcher
Programmierte Knopflöcher im Langzeitspeicher speichern
- nach dem Programmieren die «mem+»-Taste drücken
- das Knopfloch ist im Langzeitspeicher abgelegt
Programmierte Knopflöcher aus dem Langzeitspeicher holen
Programmierte Knopflöcher können jederzeit wieder aufgerufen werden, auch wenn der Nähcomputer vom Netz getrennt wurde.
- das gewünschte Knopfloch wählen
• die «mem»-Taste drücken - das programmierte Knopfloch nähen
• pro Knopflochart kann nur eine Knopflochlänge gespeichert werden, wird eine neue Länge mit der «mem+»-Taste eingegeben, wird die vorher gespeicherte Länge überschrieben
Knopfannähprogramm
Stichwahl:
Stichbreite:
Nadel:
Faden:
Transporteur:
Nähfuss:
Knopfannähprogramm Nr. 13
je nach Lochabstand des Knopfes
Grösse und Typ entsprechend Stoff (vgl. S. 57)
Baumwolle/Polyester
unten (Stopfposition)
Fuss Nr. 9
Knopfannähfuss Nr. 18 (Spezialzubehör)
Knöpfe annähen
- zum Annähen von Knöpfen mit 2 und 4 Löchern
- Knöpfe als Dekoration werden ohne «Halshöhe» angenäht
- «Halshöhe» (= Abstand zwischen Knopf und Stoff) kann mit
Fuss Nr. 18 beliebig eingestellt werden
Knopf annähen mit Fuss Nr. 9
- Knopfannähprogramm wählen
• die ersten Vernähstiche nähen; Fäden bei Nähbeginn festhalten - Lochabstand durch Drehen am Handrad kontrollieren und wenn nötig Stichbreite verändern
- Programm nähen
- der Nähcomputer stoppt am Ende automatisch und steht sofort wieder auf Programmbeginn
Anfang- und Endfäden
• die Fäden sind bereits vernäht
und können weggeschnitten werden

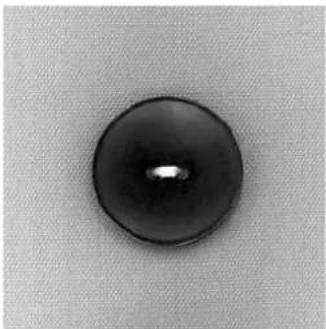

Zur besseren Stabilität
- nach dem Nähen die Oberfadenenden auf die Rückseite ziehen und verknoten
030529.52.01_0303_a135 a145_DE
Knopf annähen mit Fuss Nr. 18
- gewünschte «Halshöhe» mit der Schraube am Fuss einstellen
- Knopfannähprogramm wählen und wie bei Fuss Nr. 9 (S. 50) vorgehen
Anfang- und Endfäden
• die Fäden sind bereits vernäht und können weggeschnitten werden
Zur besseren Stabilität
- nach dem Nähen die Oberfadenenden auf die Rückseite ziehen und verknoten oder
• mit den Oberfadenenden von Hand einen «Hals» nähen
TIPP

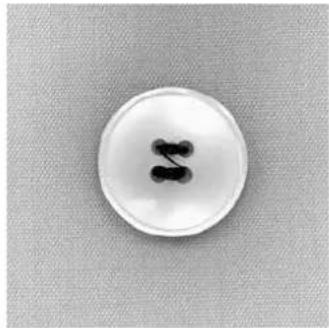

4-Loch-Knopf annähen
- zuerst über die vorderen Löcher nähen
- den Knopf sorgfältig nach vorn schieben
• über die hinteren Löcher das Programm erneut nähen - den diagonalen Verbindungs- faden wegschneiden
Vari-Overlockstich Nr. 3
Stärke und Typ entsprechend Stoff (vgl. S. 57)
Baumwolle/Polyester
oben (Nähposition)
Overlockfuss Nr. 2
Rücktransportfuss Nr. 1
Der Overlockfuss Nr. 2 ist ein für Overlockstiche speziell entwickelter Fuss. Durch den Steg dieses Fusses wird genügend Faden in den Stich gearbeitet und somit die Elastizität des Stichs gewährleistet.
Geschlossene Naht
Elastische Naht in feiner, weicher Maschenware, wie Seidenjersey, Tricot usw.
Nähen
• Steg des Overlockfusses der Schnittkante entlang führen
- der Stich läuft entlang der Stoffkante und über den Steg des Nähfusses
TIPP
Maschenware
neue Nähmaschinennadel verwenden, um feine Maschen nicht zu beschädigen
Nähen von elastischen Stoffen
wenn nötig eine Stretchnadel (130/705 H-S) verwenden = Nadel «rutscht» neben dem Faden in den Stoff
Doppel-Overlocknaht
Stichwahl:
Nadel:
Faden:
Transporteur:
Nähfuss:
Doppel-Overlockstich Nr. 8
Stärke und Typ entsprechend Stoff (vgl. S. 57)
Baumwolle/Polyester
oben (Nähposition)
Overlockfuss Nr. 2
Rücktransportfuss Nr. 1
Der Overlockfuss Nr. 2 ist ein für Overlockstiche speziell entwickelter Fuss. Durch den Steg dieses Fusses wird genügend Faden in den Stich gearbeitet und somit die Elastizität des Stichs gewährleistet.
Geschlossene Naht
Overlocknaht in lockerer Maschenware und für Quernähte in Strickstoffen
Nähen
Steg des Overlockfusses der Schnittkante entlang führen
neue Nähmaschinennadel verwenden, um feine Maschen nicht zu beschädigen
Nähen von elastischen Stoffen
wenn nötig eine Stretchnadel
(130/705 H-S) verwenden =
Nadel «rutscht» neben dem
Faden in den Stoff
Bündchen mit Overlocknaht
Stichwahl:
Nadel:
Faden:
Transporteur:
Nähfuss:
Vari-Overlockstich Nr. 3
Stärke und Typ entsprechend Stoff (vgl. S. 57)
Baumwolle/Polyester
oben (Nähposition)
Overlockfuss Nr. 2
Rücktransportfuss Nr. 1
Der Overlockfuss Nr. 2 ist ein für Overlockstiche speziell entwickelter Fuss. Durch den Steg dieses Fusses wird genügend Faden in den Stich gearbeitet und somit die Elastizität des Stichs gewährleistet.
Bündchen mit Overlocknaht
für alle feinen Jerseyarten aus Baumwolle, Synthetik- und Mischfasern
Vorbereitung
• Bündchenstreifen zur Hälfte bügeln
- Schnittkanten des Bündchens an die Halsausschnittkante stecken, Vorderseite aussen
Nähen
• Vari-Overlockstich über die Schnittkanten nähen
• Steg des Overlockfusses den Schnittkanten entlang führen
- der Stich läuft entlang der Stoffkante und über den Steg des Nähfusses
grosse Hilfe beim Nachfassen des Bündchens um Rundungen zu nähen (Hals/Armloch)
Abschlüsse mit Wabenstich
Stichwahl: Wabenstich Nr. 19
Nadel: Universal-, Kugelspitz- oder Stretchnadel
Faden: Baumwolle/Polyester
Transporteur: oben (Nähposition)
Nähfuss: Rücktransportfuss Nr. 1

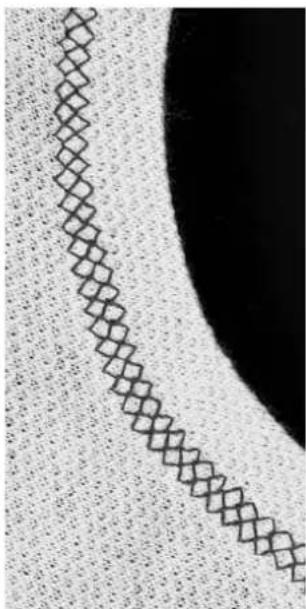

Abschluss mit Wabenstich
in fester Maschenware, besonders in Baumwolle-, Wolle-, Synthetik- und Mischfasertricot
Vorbereitung
Kante 1 cm auf die linke Stoffseite bügeln, evtl. heften
Nähen
• Wabenstich auf der Vorderseite fusstief nähen
- restlichen Stoff auf der Rückseite wegschneiden
Balance /Korrektur
Stichbild zusammenschieben
Stichbild auseinanderziehen
grosse Hilfe beim Nachfassen um Rundungen (Hals/Armloch) zu nähen
Hinweis:
Nach dem Nähen Balance wieder in Normalstellung bringen!
Wichtiges rund um die Nähmaschinennadel
Nähcomputer, Nadel und Faden
Ihr BERNINA Nähcomputer hat das Nadelsystem 130/705H
Nadel und Faden
Handelsübliche Nadelstärken sind Nr. 70 bis Nr. 120.
Je feiner die Nadel, desto niedriger die Nummer. Welche Nadel zu welchem Faden passt, ist aus der Tabelle ersichtlich.
Nadel und Faden passen
Der Faden legt sich beim Nähen in die lange Rille der Nadel.
Nadel und Faden passen nicht
Die Nadel ist zu fein, der Faden findet in der Rille keinen Platz. Es entstehen Fehlstiche.
| Nadel 70 80 90 100 110–120 | ||||
| Stopffaden | ● | ● | ||
| Stickfaden | ● | |||
| Nähfaden Baumwolle merc. | ● | ● | ||
| Nähfadensynthetisch | ● | ● | ||
| Nähfaden grob Baumwolle merc. synthetisch | ● | ● | ||
| Knopflochfaden für Ziersteppnähte (Cordonnet) | ● |
Krumme Nadel
Stumpfe Nadel
Nadelspitze mit
Häkchen
Spezielle Materialien sind mit der entsprechenden Spezialnadel einfacher zu verarbeiten.
Die verschiedenen Nähmaschinennadeln erhalten Sie im BERNINA Fachgeschäft.
| Nadel | Bezeichnung | Nadelspitze | Verwendung | |
| Standardnadel | 130/705 H | Normale Spitze,wenig gerundet | Universalnadel für feinmaschige Synthetikgewebe,feines Leinen, Chiffon, Batist, Organdy, Wollstoff,Samt, Ziernähte, Stickereien |  |
| Spezialnadeln | 130/705-SES | FeineKugelspitze | Feine Maschenware, besonders auchSynthetikgewebe |  |
| 130/705 H-SUK | MittlereKugelspitze | Grobmaschige Strickstoffe, Wirkstoffe, Interlock,u.s.w. |  | |
| 130/705 H-S | MittlereKugelspitze | Spezielle Stretchnadel, besonders gut fürempfindliche Stretch- und Wirkstoffe |  | |
| 130/705 H-J | Sehr schlankeSpitze | Berufskleidung, schwere Leinenstoffe, Blue Jeans,feines Segeltuch; durchdringt dichtes Material |  | |
| 130/705H-LR + H-LL | Schneidespitze | Alle Lederarten, Kunstleder, Plastik, Folien,Wachstuch |  | |
| Doppelnadel | 130/705 HZWI | Nadelabstand:1,6 / 2,0 / 2,53,0 / 4,0 | Sichtsaum in elastischen Stoffen, Biesen,Dekoratives Nähen |  |
| Drillingsnadel | 130/705 HDRI | Nadelabstand:2,5 / 3,0 | Dekoratives Nähen |  |
| Schwertnadel | 130/705 HHO | Breite Nadel | Hohlsaum in feinen Materialien030529.52.01_0303_a135 a145_DE |  |
Transporteur und Stofftransport

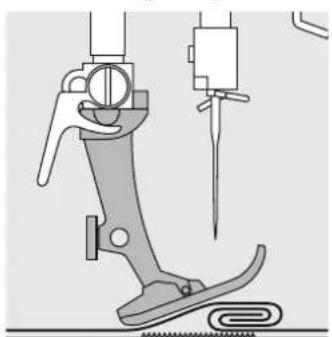

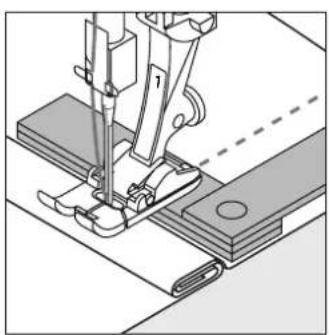

Transporteur und Stichlänge
Bei jedem Stich bewegt sich der Transporteur um einen Schritt. Die Länge des Schrittes hängt von der gewählten Stichlänge ab. Bei sehr kurzer Stichlänge sind die Schritte extrem klein. Der Stoff gleitet nur langsam unter dem Nähfuss, auch bei vollem Nähtempo, z.B. Knopflöcher und Raupennaht wird mit sehr kurzer Stichlänge genäht.
Wichtig
Nähgut gleichmäßig gleiten lassen!
Transporteur und Stofftransport mit Höhenausgleichsplättchen
Der Transporteur kann nur normal arbeiten, wenn der Nähfuss waagrecht aufliegt.
Wenn der Nähfuss an einer dicken Nahtstelle «schräg» steht, kann der Transporteur nicht in den Stoff greifen. Das Nähgut staut.
Nahthöhe ausgleichen
mit Hilfe von Höhenausgleichsplättchen: ein oder mehrere Plättchen hinter die Nadel legen oder
auf der rechten Seite des Näh-fusses bis dicht an die Nadel legen. Nähen bis der ganze Näh-fuss die dicke Nahtstelle passiert hat, Plättchen entfernen.
Dickes Nähgut: Transporteur und das Nähen von Ecken
Beim Nähen von Ecken wird das Nähgut schlecht transportiert, weil nur ein Teil des Nähgutes wirklich auf dem Transporteur liegt.
Legt man seitlich ein oder mehrere Plättchen auf der rechten Seite des Nähfusses bis dicht an die Kante des Nähguts, wird der Stoff gleichmäßig transportiert.
030529.52.01_0303_a135 a145_DE
Reinigen
Wenn der Nähcomputer in einem kalten Raum aufbewahrt wird, diesen ca. 1 Stunde vor Gebrauch in einen warmen Raum stellen.
Reinigen
Fadenrückstände unter der Stichplatte und um den Greifer von Zeit zu Zeit entfernen.
- Hauptschalter auf «0» und Netzstecker ziehen
- Nähfuss und Nadel entfernen
- Klappdeckel am Freiarm öffnen
- Stichplatte mit Hilfe des Torxschraubers wegnehmen
• mit dem Pinsel reinigen
• Stichplatte wieder einsetzen
Greifer reinigen
- Hauptschalter auf «0» und Netzstecker ziehen
• Spulenkapsel herausnehmen
• Auslösehebel nach links drücken - Verschlussbügel mit dem schwarzen Greiferbahndeckel herunterklappen
• Greifer herausnehmen - Greiferbahn reinigen; keine spitzen Gegenstände verwenden
- Greifer einsetzen, wenn nötig, am Handrad drehen, bis Greifertreiber links steht
- Greiferbahndeckel und Verschlussbügel schliessen, Auslösehebel muss einrasten
• Zur Kontrolle Handrad drehen - Spulenkapsel einsetzen
Bildschirm und Nähcomputer reinigen
• mit weichem, leicht feuchtem Tuch
Vor dem Reinigen oder Warten den Netzstecker ziehen
Ölen
- einige Tropfen Öl in die Greiferbahn geben (1–2 Tropfen)
- Nähcomputer im Leerlauf (ohne Faden) kurz laufen lassen
- damit wird ein Verschmutzen des Nähgutes verhindert
Hinweis:
Zum Reinigen niemals Alkohol, Benzin, Verdünner bzw. ätzende Flüssigkeiten verwenden!
Bitte Sicherheitshinweise beachten!
Nählicht
Glühlampe auswechseln
- Hauptschalter auf «0» und Netzstecker ziehen
- Schraube am Ständerkopf lösen
- Frontdeckel entfernen; leicht ausschwenken und nach oben aushängen
• Glühlampe nach unten wegziehen
- neue Glühlampe einsetzen Frontdeckel aufsetzen und anschrauben Bitte Sicherh
Glühlampen Typ: Glassockellampe 12 V 5 W mit Sockel W 2.1 x 9.5 d
Achtung:
Vor dem Auswechseln der Glühlampe diese erkalten lassen!
CFL\*\*
Bitte Sicherheitshinweise beachten!
Das CFL-Nählicht zeichnet sich – im Gegensatz zu einer herkömmlichen Glühlampe – durch eine bessere Ausleuchtung des Nähbereiches sowie durch eine sehr hohe Lebensdauer aus.
Achtung:
Ein defektes CFL-Nählicht darf nur durch den Fachhandel ausgetauscht werden. Bringen Sie den Nähcomputer ins BERNINA-Fachgeschäft!
** Ist als Spezialzubehör im Fachhandel erhältlich
Vermeiden und Beheben von Störungen
In den meisten Fällen können Sie die Ursachen für fehlerhaftes Verhalten des Nähcomputers erkennen, wenn Sie folgende Hinweise beachten.
Prüfen Sie ob:
- Ober- und Unterfaden richtig eingefädelt sind
• die Nadel richtig eingesetzt ist
• die Nadelstärke stimmt; siehe Nadel/Fadentabelle S. 57 - ob der Nähcomputer gereinigt ist; Fadenrückstände beseitigen
• die Greiferbahn gereinigt ist - zwischen den Fadenspannscheiben Fadenreste eingeklemmt sind
- die Spule in der Kapsel gut läuft oder ob Fadenreste eingeklemmt sind
Oberfaden reisst
• Oberfadenspannung zu fest
- minderwertige Nadeln; Nadeln kaufen Sie am besten im BERNINA Fachgeschäft
• Nadel stumpf oder krumm
- minderwertiger Faden; Faden mit Knoten, Faden zu alt, ausgetrocknet
• passende Fadenablaufscheibe verwenden
- Stichloch oder Greiferspitze beschädigt; Nähcomputer ins Fachgeschäft bringen
Unterfaden reisst
- Unterfadenspannung zu stark
- Unterfaden klemmt in der Kapsel; Spule ersetzen
- Loch in der Stichplatte von Nadel zerstochen; muss von Fachperson poliert werden
- Nadel stumpf oder krumm
Fehlstiche
- Falsche Nadel; nur Nadel-system 130/705H verwenden
- Nadel krumm oder stumpf; nicht richtig eingesetzt; beim
Einsetzen ganz nach oben stossen
- minderwertige schlecht polierte Nadel
- Form der Nadelspitze passt nicht zum Nähgut; wenn nötig, Kugelspitze für Maschenmaterial und Schneidespitze für hartes Leder verwenden
Nadel bricht
• Schraube zum Befestigen der Nadel zu wenig angezogen
- Nähgut wurde nach vorn statt nach hinten unter dem Nähfuss weggezogen
- beim Nähen über dicke Stellen wurde das Nähgut geschoben während sich die Nadel im Stoff befand; Jeansfuss verwenden
- minderwertiger Faden; ungleichmässig gezwirnt oder Faden mit Knoten
- für Informationen über Nadeln siehe S. 56, 57
Nahtfehler
• Fadenreste zwischen den Fadenspannscheiben
- Fadenreste unter der Spulen-kapselfeder
- Unterfaden ist noch im Finger der Spulenkapsel eingefädelt
- falsch eingefädelt; Ober- und Unterfaden kontrollieren
• passende Fadenablaufscheibe verwenden
Nähcomputer läuft nicht oder nur langsam
• Stecker nicht ganz eingesteckt
• Hauptschalter auf «0»
• Nähcomputer kommt aus kaltem Raum
• Spuler noch eingeschaltet
Index
A
Abschlüsse mit Wabenstich 55
Anschiebetisch 11
Augenknopfloch 43
B
Bedienungshinweise 21
Beheben von Störungen 62
Bildschirm 21
Blindsaum 36
Bündchen mit Overlocknaht 54
C
CFL 8,61
D
Details des Nähcomputers 4–7
Doppel-Overlocknaht 53
E
Einfädeln oben 16
F
Faden, Nadel, Stofftransport 58, 59
Fadenabschneider 12, 18
• Fadenabschneider am Ständerkopf 18
Fadenspannung 20
Funktionen /Funktionstasten 23
. 1/2 Motorengeschwindigkeit 23
• Alphabet, Zahlen und Schriftzeichen 24
• Nadelstopp-Verstellung 23
• Raute-Taste (#-Taste) 24
• Rückwärtsnähen 23
• Spiegelbild (rechts/links) 23
Fussanlasser 10
G
Garnrollenhalter 15
Glühlampe auswechseln 61
H
Heftstich 35
Höhenausgleichsplättchen 59
K
Kabelanschluss 10
Kantenlineal 11
Knopfannähprogramm 50
Knopflöcher 39–49
- Automatisches Augenknopfloch mit Längenmessung 43
- Automatisches Wäscheknopfloch mit Längenmessung 41
• Knopfloch mit Garneinlage 47
• Knopflöcher bezeichnen 39
• Knopflochkorrekturen 40
• Manuelle Knopflöcher 45
• Programmierte Knopflöcher 49
L
Lupenset 8
M
Maschenware 52, 53
Memory 25
• Korrekturen im Memory 27
• Memory öffnen 25
• Memory verlassen 28
• Memory-Tasten 25
- Programmieren von Buchstaben, Zahlen und Satzzeichen 27
- Programmieren von Nutz- und Dekorstichen 26
• Vorwärtsscrollen 26
• Zurückscrollen 26
N
Nadel 56, 57
Nadeleinfädler 17
Nadel wechseln 14
Nadel, Faden, Stofftransport 58, 59
Nadelposition verstellen 22
Nähen von elastischen Stoffen 52, 53
Nähfuss wechseln 15
Nähfüsse 33
Nähfusslifter 11
Nählicht 8,61
Nähmaschinennadel 56, 57
Netzkabel 10
0
Oberfaden einfädeln 16
Overlocknaht 54
R
Reinigen 60
Reissverschluss 38
S
Sicherheitshinweise 2,3
Spule einlegen 14
Spulenkapsel 13
Standardzubehör 8
Stichbreiten verändern 22
Stiche 30, 31, 32
Stichlängen verändern 22
Stichmuster wählen 22
Stichplatte 19
Stichübersicht 30
Stoffhaube 8
Stofftransport, Faden, Nadel 58, 59
Stopfen 37
Stopfprogramm 37
Störungen 62
T
Transporteur 19, 58
U
Unterfaden
- heraufholen 18
- spulen 12
Unterfadenabschneider 13
Unterhalt 60, 61
V
Vari-Overlocknaht 52
Vermeiden und Beheben von
Störungen 62
Vemähprogramm 34
W
Wabenstich 55
Wäscheknopfloch 41
Z
Zeichensatz 24
Zubehör 8
Zubehörbox 9
Zusätzlicher Garnrollenhalter 15
2 Wichtige Sicherheitshinweise
4 Details
10 Nähcomputer bereitstellen
21 Bedienungshinweise
30 Stiche
33 Nähfüsse
Ausgewählte Nutzstiche:
34 • Vernähprogramm
35 • Heftstich
36 • Blindsaum
37 • Stopfprogramm
38 • Reissverschluss
39 • Knopflöcher
50 • Knopfannähprogramm
52 • Overlockstiche
55 • Wabenstich
56 Nadel, Faden, Stofftransport
60 Reinigen, Unterhalt, Störungen
63 Index
Impressum
Satz, Layout, DTP: Silvia Bartholdi
Zeichnungen: Müller-Melzer ID, Kreuzlingen
© copyright 2003 by Fritz Gegauf AG, Steckborn
