Produkttyp	Koaxial-Lautsprecher
Marke	ESX
Modell	XE62
Durchmesser	16,5 cm (6,5 Zoll)
Impedanz	4 Ohm
Belastbarkeit (RMS)	60 W
Belastbarkeit (Spitze)	120 W
Frequenzgang	50 Hz – 20 kHz
Empfindlichkeit	90 dB
Einbautiefe	60 mm
Einbauöffnung	145 mm
Membranmaterial	Polypropylen mit Gummisicke
Gewicht (pro Stück)	0,6 kg
Lieferumfang	2 Lautsprecher, Gitter, Montagematerial, Bedienungsanleitung
Garantie	2 Jahre
Reinigung	Feucht abwischbar, milde Reinigungsmittel
Sicherheitshinweise	Nicht für den Außenbereich geeignet, vor Feuchtigkeit schützen
Ersatzteile	Nicht separat erhältlich, nur komplette Einheit
Reparierbarkeit	Keine reparierbaren Teile, Austausch empfohlen

Häufig gestellte Fragen - XE62 ESX

Wie schließe ich den ESX XE62 an?

Der Lautsprecher wird an eine Autoradio-Endstufe mit 4 Ohm Ausgang angeschlossen. Verbinden Sie die positiven (+) und negativen (-) Kabel korrekt. Achten Sie auf ausreichende Kabelquerschnitte.

Welche Einbautiefe hat der XE62?

Die Einbautiefe beträgt 60 mm. Messen Sie vor dem Einbau den verfügbaren Platz im Fahrzeug.

Ist der Lautsprecher wasserdicht?

Nein, der ESX XE62 ist nicht wasserdicht. Verwenden Sie ihn nur im Innenraum Ihres Fahrzeugs und schützen Sie ihn vor Feuchtigkeit.

Welche Leistung benötigt der Verstärker?

Ein Verstärker mit mindestens 60 W RMS pro Kanal bei 4 Ohm wird empfohlen. Die maximale Belastbarkeit liegt bei 120 W Spitze.

Kann ich den XE62 als Hochtöner verwenden?

Der XE62 ist ein Koaxial-Lautsprecher, der sowohl Tiefen als auch Höhen wiedergibt. Für optimale Höhen empfehlen wir separate Hochtöner.

Passt der Lautsprecher in mein Auto?

Der ESX XE62 hat einen Durchmesser von 16,5 cm und eine Einbautiefe von 60 mm. Prüfen Sie die Einbauöffnung (145 mm) und den Platz hinter der Türverkleidung.

Wie reinige ich den Lautsprecher?

Wischen Sie die Oberfläche mit einem trockenen oder leicht feuchten Tuch ab. Verwenden Sie keine aggressiven Reinigungsmittel oder direkte Wassereinwirkung.

Hat der Lautsprecher eine Papiermembran?

Nein, die Membran besteht aus Polypropylen mit einer Gummisicke. Dies sorgt für Langlebigkeit und gute Klangeigenschaften.

Was ist der Unterschied zwischen Koaxial und Komponenten?

Koaxial-Lautsprecher wie der XE62 haben einen Hochtöner im Zentrum des Tieftöners. Komponenten-Systeme haben getrennte Hoch- und Tieftöner für bessere Klangbühne.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung ist auf notice-facile.com als PDF verfügbar. Sie können sie auch direkt auf der ESX-Website herunterladen. Eine gedruckte Version liegt dem Produkt bei.

BEDIENUNGSANLEITUNG XE62 ESX

Der erste Schritt bei der Installation des Lautsprecher Systems sollte die sorgfältige Planung sein. Wählen Sie eine geeignete Stelle für den Einbau sorgfältig aus. Beachten Sie die folgenden Vorschläge, um das bestmögliche Resultat zu erreichen.

1. Wählen Sie für die Lautsprecher eine Position, bei der das Signal am besten ohne Hindernisse im Fahrgastraum verteilt wird. Beachten Sie dabei die Position der Fahrersitze, Nackenstützen und anderer Aufbauten im Innenraum des Autos.
2. Montieren Sie die Lautsprecher auf der linken bzw. rechten Seite in der gleichen Anordnung. Vermeiden Sie wenn möglich, dass ein Lautsprecher höher, tiefer, weiter weg oder näher wie der dazu gegenüberliegende Lautsprecher montiert wird.
3. Überprüfen Sie vor dem Bohren von Montagelöchern für die Lautsprecherkomponenten immer, was sich hinter der gewählten Montagefläche befindet. Bitte beschädigen Sie auf keinen Fall Fensterhebevorrichtungen, Kabelbäume, den Benzintank oder andere Fahrzeugteile.
4. Sie erreichen das beste Klangresultat, wenn die Lautsprecher fachgerecht in einer vorgesehenen Lautsprecheröffnung eines Türpanel oder einer Heckablage fest montiert werden. Lücken oder lose Stellen zwischen Lautsprecherkorb und der Montagefläche sollten abgedämmt bzw. geschlossen werden.

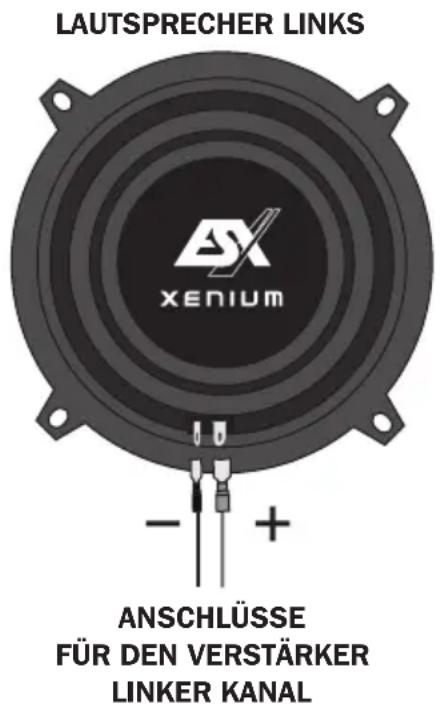

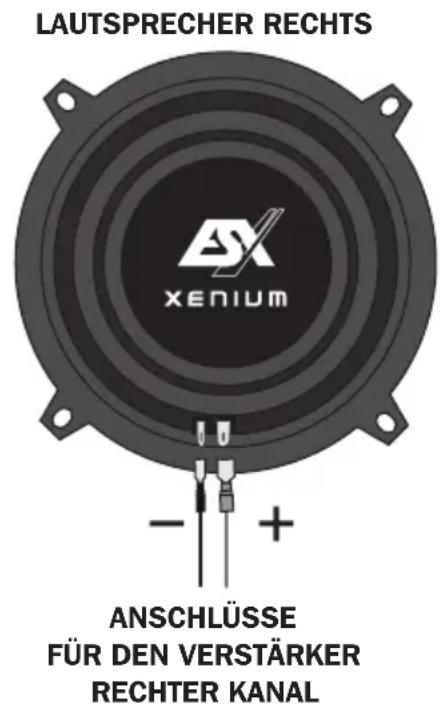

ANSCHLUSS DER LAUTSPRECHER

• Verbinden Sie die Plus-Anschlüsse (+") bzw. die Minus-Anschlüsse (-") der Lautsprecher mit den entsprechenden Lautsprecher-Ausgängen des Verstärkers.
• Verwenden Sie zum Anschliesen die beiliegenden Kabel mit Stecker.

INSTALLATION
