BEDIENUNGSANLEITUNG V.S. 1200 RAPID

Art.-Nr.: 34.204.39 I.-Nr.: 01014

v.s. 1200

D

1. Allgemeine Sicherheitsvorschriften

2. Aufbauübersicht (siehe Abb.1)

3. Beschreibung der Hinweis-Logos (siehe Abb. 2)

4. Ordnungsgemäßer Gebrauch

5. Zusammenbau des Vertikutierers

6. Einstellung der Vertikutiertiefe

7. Inbetriebnahme

8. Hinweise zum richtigen Vertikutieren

9. Wartung und Pflege

10. Austausch der Messerwalze

11. Ersatzteilbestellung

12. Technische Daten

13. Fehlersuchpla

14. Ersatzteilliste

15. Ersatzteilzeichnung

16. EG-Konformitätserklärung

17. Garantie-Urkunde

GB

Bevor Sie mit diesem Elektrovertikutierer arbeiten, lesen Sie die nachstehenden Sicherheitsvorschriften und die Bedienungsanleitung aufmerksam durch.

Bewahren Sie die Bedienungsanleitung immer gut auf!

Machen Sie sich mit den Stellteilen und dem richtigen Gebrauch der Maschine vertraut.

Der unsachgemäße Gebrauch des Elektrovertikutierer kann zu schweren Verletzungen führen.

Dieser Elektrovertikutierer ist nur zum Vertikutieren des Rasens bestimmt.

1. Allgemeine Sicherheitsvorschriften

1. Erlauben Sie niemals Kindern oder Personen, die die Gebrauchsanweisung nicht kennen, den Vertikutierer zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.
2. Vor allen Kontroll-, Wartungs- und Instandsetzungsarbeiten ist das Netzkabel abzustecken.
3. Im Arbeitsbereich des Vertikutierers ist der Benutzer für Schäden gegenüber Dritten verantwortlich, die durch die Benutzung des Vertikutierers verursacht wurden.
4. Arbeiten Sie nur bei guten Lichtverhältnissen oder sorgen Sie für eine entsprechende künstliche Beleuchtung.
5. Überprüfen Sie immer das Gerät auf irgendwelche Anzeichen von Beschädigungen.
6. Überzeugen Sie sich davon, daß alle Schutzvorrichtungen montiert sind und einwandfrei funktionieren.
7. Verwenden Sie das Gerät nie, wenn Sie müde sind.
8. Stellen Sie den Motor ab und ziehen Sie den Netzstecker, bevor Sie den Vertikutierer überprüfen, reinigen, warten oder Arbeiten an ihm durchführen und wenn ein Fremdkörper getroffen wurde.
9. Vor dem Gebrauch ist immer durch Sichtkontrolle zu prüfen, ob die Messerwalze abgenutzt oder beschädigt ist.
10. Bei der Montage oder Demontage der Messerwalze müssen die Anweisungen befolgt werden.
11. Überprüfen Sie das Gelände, auf dem der Vertikutierer eingesetzt wird und entfernen Sie alle Gegenstände die erfasst und weggeschleudert werden können. Vor der Benutzung sollen Fremdkörper vom Rasen entfernt werden, während der Benutzung ist auf Fremdkörper zu

achten.

Achten Sie auf Verlängerungsleitungen, welche Sie für den Betrieb benötigen.

1. Während des Vertikutierens ist immer festes, rutschfestes Schuhwerk und eine lange Hose zu tragen. Vertikutieren Sie nie barfüßig oder mit leichten Sandalen.
2. Verwenden Sie den Vertikutierer immer mit geschlossener Auswurfklappe, bzw. mit Fangsack.
3. Beim Starten des Motors darf der Vertikutierer nicht angehoben werden.
4. Führen Sie niemals Hände oder Füße an oder unter sich drehende Teile. Halten Sie sich immer entfernt von der Auswurföffnung auf.
5. Wenn Sie am Hangvertikutieren, muß der Rasen quer zum Hang vertikutiert werden.
6. Verwenden Sie den Vertikutierer nicht bei Steigungen über 15 %.
7. Bevor Sie den Vertikutierer zum Transport anheben, muß der Motor abgeschaltet, Netzkabel abgesteckt und der Stillstand der Messerwalze abgewartet werden.
8. Achten Sie darauf, daß sich während des Betriebs keine Personen, besonders Kinder und Tiere in der unmittelbaren Nähe des Vertikutierers aufhalten. Sorgen Sie dafür, daß ein Sicherheitsabstand von 10 Metern eingehalten wird.
9. Bewahren Sie den Vertikutierer an einem trockenen und für Kinder unzugänglichen Ort auf.
10. Reparaturen an den elektrischen Teilen des Vertikutierers dürfen nur durch einen Elektro-Fachmann durchgeführt werden.
11. Die verwendeten Anschlußleitungen dürfen nicht leichter als leichte Gummischlauchleitungen H07RN-F nach DIN 57 282/VDE 0282 sein und mindestens einen Querschnitt von 1,5 mm² aufweisen. Die Kupplung muss spritzwassergeschützt sein. Die Anschlußleitung muß durch die Zugentlastung geführt und an die Schalter-Steckerkombination angesteckt werden. Prüfen Sie vor Gebrauch die Leitung auf Beschädigungen und Älterung. Vertikutieren Sie niemals mit nicht einwandfreien Leitungen. Wird die Leitung beim Vertikutieren beschädigt, sofort Netzstecker ziehen und dann erst den Schaden überprüfen.
12. Beim Starten des Motors darf der Vertikutierer nicht gekippt werden, es sein denn, der Vertikutierer muß bei dem Vorgang angehoben werden. In diesem Fall kippen Sie ihn nur so weit, wie es unbedingt erforderlich ist, und heben Sie nur die vom Benutzer abgewandte Seite hoch.
13. Sorgen Sie dafür, daß alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät

D

in einem sicheren Arbeitszustand ist.
25. Wenn ein Fremdkörper getroffen wurde, suchen Sie nach Beschädigungen am Vertikutierer und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Vertikutierer arbeiten.
26. Der Vertikutierer darf nicht dem Regen ausgesetzt werden. Der Rasen darf nicht naß oder sehr feucht sein.
27. Achten Sie während der Arbeit immer auf einen sicheren Stand.
28. Führen Sie die Maschine nur im Schritttempo. 29. Selen Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern.
30. Seien Sie besonders vorsichtig, wenn Sie den Vertlkutlerer umkehren oder ihn zu sich heranziehen.
31. Halten Sie den Vertikutierer an, wenn er zum Transport über andere Flächen als Gras angehoben werden muß und wenn er von und zu der vertikutierenden Fläche bewegt werden muß.
32. Starten oder betätigen Sie den Anlaßschalter mit Vorsicht entsprechend den Herstelleranweisungen. Achten Sie auf ausreichenden Abstand der Füße zur Messerwalze.
33. Heben Sie oder tragen Sie den Vertikutierer nie mit laufenden Motor.
34. Vor dem Verlassen des Gerätes ist der Motor stillzusetzen, außerdem ist der Netzstecker zu ziehen.
35. Lassen Sie den Motor abkühlen, bevor Sie die Maschine in geschlossenen Räumen abstellen
36. Vor dem Einstellen oder Säubern des Vertikutierers oder vor dem Prüfen, ob die Netzanschlussleitung verschlungen oder beschädigt ist, den Vertikutierer ausschalten und den Netzstecker ziehen.
37. Kupplungssteckdosen an Anschlußelementen müssen aus Gummi, Weich - PVC oder anderem thermoplastischem Material der gleichen Festigkeit sein oder mit diesem Material überzogen sein.
38. Achten Sie darauf, dass Sie Bahnen vermeiden, welche die freie Bewegung des Verlängerungskabels behindem könnten.
39. Stellen Sie den Motor ab: - bevor Sie Blockierungen lösen oder Verstopfungen beseitigen. - bevor Sie das Gerät reinigen, überprüfen oder Arbeiten an dem Gerät durchgeführen. - nach Auffahren auf ein Hindemis
40. Falls das Gerät anfängt ungewöhnlich, zu vibrieren, ist eine sofortige Überprüfung erforderlich.
41. Um Brandgefahr zu vermeiden, halten Sie den Motor frei von Gras, Blättem und Moos.

1. Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile.

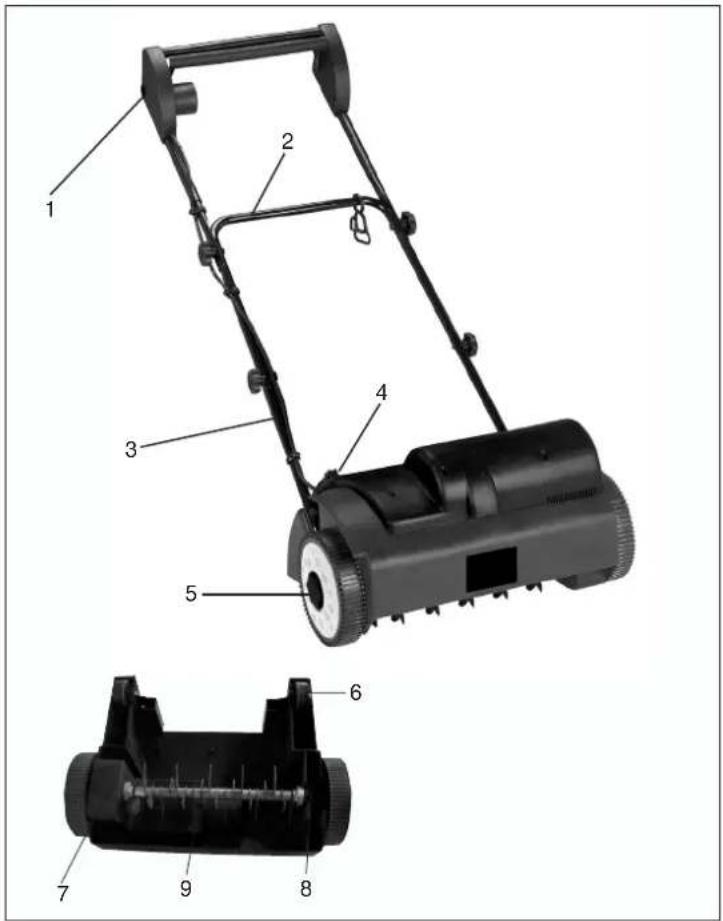

2. Aufbauübersicht (siehe Bild 1)

1. Ein/Aus-Schalthebel
2. Schubbügel
3. Schalter-Stecker-Kombination
4. Kabelzugentlastung
5. Sterngriff
6. Kabelhalter
7. Auswurfklappe
8. Radkappe mit Tiefenverstellung

3. Kurzbeschreibung der Hinweis-Logos (siehe Abb. 2)

1= Achtung!

Vor Inbetriebnahme Gebrauchsanweisung lesen.

2= Dritte Personen (oder Tiere) aus dem

Gefahrenbereich fernhalten.

3= Gehör- und Augenschutz tragen.

4= Vor den Arbeiten an der Messerwalze den

Netzstecker ziehen.

5= Rotierende Messerwalze

6= Nicht mit den Händen oder Füßen unter den rotierenden Vertikutierer gelangen.

7= Netzkabel von der Maschine fernhalten.

Ein Zerstören des Netzkabel durch die rotierende Messerwalze soll dadurch verhindert werden.

4. Ordnungsgemäßer Gebrauch

Stromanschluß

Der Vertikutierer kann an jede Lichtsteckdose (mit 220/230 Volt Wechselstrom) angeschlossen werden. Es ist jedoch nur eine Schuko-Steckdose zulässig, zu deren Absicherung ein Leitungs-Schutzschalter für 16A vorzusehen ist. Außerdem sollte ein 30mA-Fehlerstromschutzschalter vorhanden sein!

Geräteanschlußleitung

Verwenden Sie bitte nur Geräteanschlußleitungen, welche nicht beschädigt sind. Die Geräteanschlußleitung darf nicht beliebig lang sein (max. 50m), da sonst die Leistung des Elektromotors vermindert wird. Die Geräteanschlußleitung muß einen Querschnitt von 3 x 1,5mm² haben. An Gerätenanschlußleitungen von Vertikutierern entstehen besonders häufig Isolationsschäden.

Ursachen hierfür sind u.a.:

- Risse durch Alterung der Isolation

- Knickstellen durch unsachgemäße Befestigung oder Führung der Geräteanschlußleitung

Solche schadhaften Geräteanschlußleitungen werden verwendet, obwohl sie aufgrund der Isolationsschäden lebensgefährlich sind. Kabel, Stecker und Kupplungsdosen sollen den nachfolgend aufgelisteten Bedingungen genügen. Geräteanschlußleitungen zum Anschluß von Vertikutierem müssen Gummiisolierungen haben.

Die Geräteanschlußleitungen müssen mindestens vom Typ H05RN-F und 3-adrig sein. Ein Aufdruck der Typenbezeichnung auf der

Geräteanschlußleitung ist vorgeschrieben. Kaufen Sie nur Geräteanschlußleitungen mit Kennzeichnung! Die Stecker und Kupplungsdosen an

Geräteanschlußleitungen müssen aus Gummi bestehen und spritzwassergeschützt sein. Die Geräteanschlußleitungen dürfen nicht beliebig lang sein. Längere Geräteanschlußleitungen erfordern größere Leiterquerschnitte.

Geräteanschlußleitungen und Verbindungsleitungen müssen regelmäßig auf Schäden geprüft werden. Achten Sie darauf, dass die Leitungen bei der Prüfung stromlos sind. Wickeln Sie die Geräteanschlußleitung ganz ab. Überprüfen Sie auch die Geräteanschlußleitungseinführungen, an Steckern und Kupplungsdosen, auf Knickstellen.

Der Vertikutierer ist für die private Benutzung im Haus- und Hobbygarten geeignet.

Als Vertikutierer für den privaten Haus- und Hobbygarten werden solche angesehen, deren jährliche Benutzung in der Regel 10 Stunden nicht übersteigen und die vorwiegend für die Pflege von Grasoder Rasenflächen verwendet werden, nicht jedoch in öffentlichen Anlagen, Parks, Sportstätten sowie nicht in der Land- und Forstwirtschaft.

Die Einhaltung der vom Hersteller beigefügten Gebrauchsanweisung ist Voraussetzung für den ordnungsgemäßen Gebrauch des Vertikutierens. Die Gebrauchsanweisung enthält auch die Betriebs-, Wartungs- und Instandhaltungsbedingungen.

Achtung! Wegen körperlicher Gefährdung des Benutzers darf der Vertikutierer nicht eingesetzt werden als Häcksler zum Zerkleinem von Ast- und Heckenabschnitten. Ferner darf der Vertikutierer nicht verwendet werden als Motorhacke und zum Einebnen von Bodenerhebungen, wie z.B. Maulwurfshügel.

Aus Sicherheitsgründen darf der Vertikutierer nicht verwendet werden als Antriebsaggregat für andere Arbeitswerkzeuge und Werkzeugsätze jeglicher Art.

5. Zusammenbau des Vertikutierers

Der Vertikutierer ist bei Auslieferung demontiert. Die Auswurklappe und der komplette Schubbügel müssen vor dem Gebrauch des Vertikutierers montiert werden. Folgen Sie der Gebrauchsanweisung Schritt für Schritt und orientieren Sie sich an den Bildern, damit der Zusammenbau für Sie einfach wird.

Montage des unteren Schubbügels (siehe Bilder 5 a/b und 6 a/b)

• Abgewinkelte Befestigungsrohre (Bild 5a Pos. A) in die Gehäuselöcher stecken. Antivibrationsgummi (Bild 5a Pos. C) zwischen Gehäuse und Befestigungsrohr legen!
  ● Anschliessend die Kabelzugentlastung auf das Befestigungsrohr stecken (Bild 5a Pos. D).
  ● Nun wird der untere Schubbügel auf das Befestigungsrohr gesteckt (Bild 6a).
• Mit den beiliegenden Flachrundschrauben (A) und Sterngriffen (D) zusammenschrauben. Die Kunststoffführungsteile (Bild 6b Pos. B+C) nicht vergessen!
  ● Achtung: Die Stemgriffe müssen aussen montiert sein (Bild 1 Pos. 5)!
• Nun können die beiden Befestigungsrohre (Bild 5a Pos. A) mit beiliegenden Schrauben (B) am Gehäuse festgeschraubt werden (Bild 5b).

Montage des oberen Schubbügels (Bild 7/8)

• Oberen Schubbügel (Bild 7) so positionieren, dass die Löcher des oberen Schubbügels mit den Löchern des unteren Schubbügels übereinstimmen.
• Beiliegende Kunststoffführungsteile (B) auf die Flachrundschrauben (A) stecken und anschließend von Innen durch die Bohrung der Holme stecken.
• Beiliegende Kunststoffführungsteile (C) mit der Abrundung zum Rohr auf die Flachrundschrauben (A) stecken.
• Mit beiliegenden Stemgriffen (D) beide Schubbügel zusammenschrauben.
• Mit beiliegenden Kabelhaltern (Bild 10) das Netzkabel aussen an den Rohren der Schubbügel befestigen, so dass das Öffnen und Schliessen der Auswurfklappe gewährleistet ist (Bild 1 Pos. 7).
  ● Achtung! Bitte achten Sie darauf, dass sich die Auswurfklappe leicht öffnen und schliessen

D

lässt!

6. Einstellung der Vertikutiertiefe:

Achtung: Vor Verstellung der Vertikutiertiefe Gerät abschalten, Netzkabel abstecken und Motor auslaufen lassen.

• Die Vertikutiertiefe wird durch die Festlegung der Positionen der Radkappe fixiert. Durch Anziehen und Drehen der Radkappe können 3 Stufen eingestellt werden (Bild 4a)
• In der Mitte der Radkappen sind die Zahlen „I, II, und III“ eingeprägt
• Steht die Zahl „II“ unten, ist die Mittelstellung fixiert. Ist ca. 3 mm Vertikutiertiefe.
• Die Mittelstellung bleibt gleich, wenn die zweite Zahl „II“ unten ist. (Bild 4b)
• Steht die Zahl „III“ unten ist die Tiefstellung fixiert. (Bild 4c) Ist ca. 7 mm Vertikutierleife.
• Steht die Zahl „I“ unten ist die Hochstellung fixiert (Bild 4d) Ist ca. 1 mm über dem Boden. Die Stufe I wird zum Transport des Vertikutierers eingestellt.

Achtung:

Die Radkappen müssen immer ganz einrasten! Am Anfang ist die Tiefenstufe „II“ wählen. Nach Abnutzung der Vertikutiermesser kann die Stufe „III“ verwendet werden.

7. Inbetriebnahme

Schließen Sie die Geräteanschlußleitung an die Schalter-Steckerkombination (Bild1 / Pos.3) an und sichern Sie die Anschlußleitung mit der Zugentlastung.

Achtung!

Um ein ungewoltes Einschalten des Vertikutierers zu verhindern, ist die Schalter-Stecker-Kombination mit einem Zweipunktschalter (Bild 9 / Pos. 1) ausgestattet, welcher gedrückt werden muß, bevor der Schalthebel (Bild 9 / Pos. 2) gezogen werden kann. Wird der Schalthebel losgelassen wird der Vertikutierer ausgeschaltet.

Führen Sie diesen Vorgang einige Male durch, damit Sie sicher sind, daß ihr Gerät korrekt funktioniert. Bevor Sie Reparatur oder Wartungsarbeiten am Gerät vornehmen, müssen Sie sich vergewissern, daß sich die Messerwalze nicht dreht und das Gerät vom Netz getrennt ist.

Achtung! Öffnen Sie die Auswurfklappe nie, wenn der Motor noch läuft. Umlaufende Messer-walze kann zu Verletzungen führen.

Befestigen Sie die Auswurfklappe immer sorgfältig. Sie wird durch die Zugfeder in die „Zu“-Position zurückgeklappt!

Der durch die Führungsholme gegebene Sicherheitsabstand zwischen Gehäuse und Benutzer ist stets einzuhalten. Beim Vertikutieren und Fahrtrichtungsänderungen an Böschungen und Hängen ist besondere Vorsicht geboten. Achten Sie auf einen sicheren Stand, tragen Sie Schuhe mit rutschfesten, griffigen Sohlen und langen Hosen. Vertikutieren Sie immer quer zum Hang.

Hänge über 15 Grad Schräge dürfen mit dem Vertikutierer aus Sicherheitsgründen nicht vertikutiert werden.

Üben Sie besondere Vorsicht beim Rückwärtsbewegen und beim Ziehen des Vertikutierers, Stolpergefahr!

8. Hinweise zum richtigen Vertikutieren

Beim Vertikutieren wird eine überlappende Arbeitsweise empfohlen.

Zur Erzielung eines sauberen Vertikutierbildes den Vertikutierer in möglichst geraden Bahnen führen. Dabei sollten sich diese Bahnen immer um einige Zentimeter überlappen, damit keine Streifen übrig bleiben.

Wie oft vertikutiert werden soll, hängt grundsätzlich vom Graswuchs des Rasens und der Härte des Bodens ab.

Die Unterseite des Vertikutierergehäuses sauber halten und Erd- und Grasablagerungen unbedingt entfernen. Ablagerungen erschweren den Startvorgang und beeinträchtigen die Vertikutierqualität. An Hängen ist die Vertikutierbahn quer zum Hang zu legen.

Bevor irgendwelche Kontrollen der Messerwalze durchgeführt werden, Motor abstellen. Denken Sie daran, daß die Messerwalze nach dem Ausschalten des Motors noch einige Sekunden weiterdreht. Versuchen Sie nie die Messerwalze zu stoppen.

Falls die in Bewegung befindliche Messerwalze auf einen Gegenstand schlägt, den Vertikutierer abschalten und warten bis die Messerwalze vollkommen still steht. Kontrollieren Sie anschließend den Zustand der Messerwalze. Falls diese beschädigt ist muß sie ausgewechselt werden (siehe 10.).

Legen Sie die verwendete Geräteanschlußleitung schleifenförmig vor der verwendeten Steckdose auf die Erde.

Vertikutieren Sie von der Steckdose bzw. vom Kabel weg und achten Sie darauf, dass die Geräteanschlußleitung immer im vertikutierten Rasen liegt, damit die Geräteanschlußleitung nicht vom Vertikutierer

überfahren wird.

9. Wartung und Pflege

Wartungs- und Reinigungsarbeiten am Vertikutierer sowie das Abnehmen der Schutzeinrichtungen dürfen nur bei stillgesetztem Motor und gezogener Netzleitung vorgenommen werden.

Eine abgenutzte oder beschädigte Messerwalze sollte man vom autorisierten Fachmann austauschen lassen (siehe Adresse auf der Garantieurkunde).

Der Vertikutierer darf nicht mit fließendem Wasser, insbesondere unter Hochdruck, gereinigt werden. Sorgen Sie dafür, daß alle Befestigungselemente (Schrauben, Mutter usw.) stets fest angezogen sind so dass Sie mit dem Vertikutierer sicher arbeiten können.

Lagem Sie Ihren Vertikutierer in einem trockenen Raum. Für eine lange Lebensdauer sollten alle Schraubteile sowie die Räder und Achsen gereinigt und anschließend geölt werden.

Die regelmäßige Pflege des Vertikutierers sichert nicht nur eine lange Zeit seiner Haltbarkeit und Leistungsfähigkeit, sondern trägt auch zu einem sorgfältigen und einfachen Vertikutieren Ihres Rasens bei. Säubem Sie den Vertikutierer möglichst mit Bürsten oder Lappen. Verwenden Sie keine Lösungsmittel um den Schmutz zu beseitigen.

Zum Saisonende führen Sie eine allgemeine Kontrolle des Vertikutierers durch und entfernen alle angesammelten Rückstände.

Vor jedem Saisonstart den Zustand des Vertikutierers unbedingt überprüfen.

Wenden Sie sich bei Reparaturen an unsere Kundendienststelle (siehe Adresse auf der Garantleurkunde).

10. Auswechseln der Messerwalze

Aus Sicherheitsgründen empfehlen wir, den Austausch der Messerwalze von einem autorisierten Fachmann vomehmen zu lassen. (siehe Adresse auf der Garantieurkunde)

Achtung! Arbeits - Handschuhe tragen! Verwenden Sie nur eine Original Messerwalze (siehe Punkt 11 Ersatzteilbestellung), da andernfalls Funktionen und Sicherheit unter Umständen nicht gewährleistet sind.

11. Ersatzteilbestellung

Bei Ersatzteilbestellung sollten folgende Angaben

gemacht werden:

● Typ des Gerates
● Art.-Nr. des Gerätes
● I.-Nr.: des Gerätes
● Ersatzteil-Nummer des erforderlichen Ersatzteiles

12.Technische Daten

Netzspannung: 230V - 50Hz

Leistungsaufnahme: 1200 W

Zweihand-Sicherheitsschalter mit Schalter-

Steckerkombination

Arbeitsbreite: 33 cm

Anzahl der Messer: 20 Stück

Tiefenverstellung: 3-fach

Messerwalze mit Edelstahlmesser

Schalldruckpegel LPA: 84,5 dB(A)

Schallleistungspegel LWA: 96 dB(A)

Vibration am Holm ≤ 2,5 m/s

D

13. Fehlersuchplan

Fehler Mögliche Ursachen Beseitigung
Motor läuft nicht an a) Kein Strom im Stecker a) Leitung und Sicherungb) Kabel defekt b) überprüfenc) Schalter Stecker c) durch Kundendienst-Kombination defekt werkstattd) Anschlüsse am Motor oder d) durch Kundendienst-Kondensator gelöst werkstatte) Vertikutierergehäuse verstopft e) Eventuell Vertikutiertiefe ändernGehäuse reinigen,damit die Messerwalze frei läuft	Stecker a) Leitung und Sicherungb) Kabel defekt b) überprüfenc) Schalter Stecker c) durch Kundendienst-Kombination defekt werkstattd) Anschlüsse am Motor oder d) durch Kundendienst-Kondensator gelöst werkstatte) Vertikutierergehäuse verstopft e) Eventuell Vertikutiertiefe ändernGehäuse reinigen,damit die Messerwalze frei läuft
Motorleistung läßt nach a) Zu harter Boden a) Vertikutiertiefe korrigierenb) Vertikutierergehäuse verstopft b) Gehäuse reinigenc) Messer stark abgenutzt	b) Vertikutierergehäuse verstopft b) Gehäuse reinigenc) Messerwalze auswechseln
Unsauber gelüftet	a) Messer abgenutztb) Falsche Vertikutiertiefe	a) Messerwalze auswechselnb) Vertikutiertiefe korrigieren

Wichtiger Hinweis!

Um den Motor zu schützen, ist dieser mit einem Thermoschalter ausgestattet, der bei Überlastung abschaltet und nach einer kurzen Abkühlphase wieder automatisch einschaltet!

GB

Ersatzteilzeichnung V. S. 1200 Art.Nr. 34.204.39, I-Nr. 01014

Ersatzteilliste V. S. 1200 Art.Nr. 34.204.39, I-Nr. 01014

Pos. Beschreibung Ersatzteilnr.
01 Schalter komplett mit Kabel und Schubbügel-Oberteil 34.204.31.01
02 Schubbügel Unterteil 34.204.31.02
03 Befestigungsrohr abgewinkelt 34.204.31.03
04 Auswurfklappe 34.204.31.04
05 Rad komplett mit Tiefenverstellung 34.204.31.05
06 Rolle mit Halterung 34.204.31.06
07 Radhalterung links 34.204.31.07
08 Radhalterung rechts 34.204.31.08
09 Messerwalze EMW 33 (Sonderzubehör) 34.055.53
o.B. Fangsack VKS 45 (Sonderzubehör) 34.211.03
o.B. Montagebeutel Schubbügel+Kabelzugentlastung 34.204.31.09
o.B. Montagebeutel Auswurfplatte 34.204.31.10

ISC GmbH

Eschenstraße 6

D-94405 Landau/Isar

Konformitätserklärung

D erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel
GB declares conformity with the EU Directive and standards marked below for the article
( F ) declare la conformite suivante selon la
directive CE et les normes concernant l'article verklaart de volgende conformiteit in overeenstemming met de EU-richtlijn en normen voor het artikel
E declara la siguiente conformidad a tenor de la directiva y normas de la UE para el artículo
® declara a seguinte conformidade de acordo com a directiva CE e normas para o artigo
⑧ förklarar följande överensstämmelse enl. EU-direktiv och standarder för artikeln
(π) Ilmoittaa seuraavaa Euroopan unionin direktivien ja normien mukaista yhdenmukaisuutta tuotteelle
DK erklærer herved folgende samsvar med EU-direktiv og standarder for artikkel
ніс заявляет о соответствии товара следующим директивам и нормам ЕС
HR Izjavljuje sljedeću uskladjenost s odredbama I normama EU za artikl.
® declară următoarea conformitate cu linla directoare CE și normele valabile pentru articolul.

ürün ile ilgili olarak AB Yönetmelikleri ve Normlan gereğince aşağıdaki uygunluk açıkla masını sunar.
© δηλώνει την ακόλουθη συμφωνία σύμφωνα με την Οδηγία ΕΕ και τα πρότυπο για το προϊόν
① dichiara la seguente conformità secondo la direttiva UE e le norme per l'articolo
☑ attesterer følgende overensstemmelse I henhold til EU-direktiv og standarder for produkt
©2 prohlašuje následující shodu podle směmice EU a norem pro výrobek.
a következő konformitást jelenti ki a termékekre vonatkozó EU-irányvonalak és normák szerint
③ pojasnjuje sledećo skladnost po smemici EU in normah za artikel.
PL deklaruje zgodność wymienłonego poniżej artykułu z następującymi normami na podstawie dyrektywy WE.
SK vydáva nasledujúce prehlásenie o zhode podl'a smernice EU a norlem pre výrobok.
ВО декларира следното съответствие съгласно директивите и нормите на ЕС за продукта.

Vertikutierer V. S. 1200

X

98/37/EG

□

87/404/EWG

X

73/23/EWG_93/68/EEC

□

R&TTED 1999/5/EG

x

89/336/EWG_93/68/EEC

×

Leiter Produkt-Management

Bauer Produkt-Management

Art.-Nr.: 34.204.39 I.-Nr.: 01014 Archivierung: 3420420-39-4175500-E Subject to change without notice

GARANTIEURKUNDE

Auf das in der Anleitung bezeichnete Gerät geben wir 2 Jahre Garantie, für den Fall, dass unser Produkt mangelhaft sein sollte. Die 2-Jahres-Frist beginnt mit dem Gefahrenübergang oder der Übernahme des Gerätes durch den Kunden. Vorausselzung für die Geltendrachung der Garantie ist eine erchnungsgemäße Wartung entsprechend der Bedienungsanleitung sowie die bestimmungsgemäße Benutzung unseres Gerätes.

Selbstverständlich bleiben Ihnen die gesetzlichen Gewährleistungsrechte innerhalb dieser 2 Jahre erhalten. Die Garantie gilt für den Bereich der Bundesrepublik Deutschland oder der jeweiligen Länder des regionalen Hauptvortriebspartners als Ergänzung der lokal gültigen gesetzlichen Vorschriften. Bitte beachten Sie Ihren Ansprechpartner des regional zuständigen Kundendienstes oder die unten aufgeführte Servicesadresse.

ISC GmbH - International Service Center

Eschenstraße 6 - D-94405 Landau'lsar (Germany)

Info-Tel. [phone] • Telefax 0180-5 835 830

Service- und Infoserver: http://www.isc-gmbh.info

GB WARRANTY CERTIFICATE

A Hans Einhell Österreich Gesellschaft m.b.H.

Mühlgasse 1

A-2353 Guntramsdorf

Tel. [phone] Fax [phone]

CH: Faban International

ubag internationa St. Galersströge 182

CH-B404 Winterthur

Tel. [phone], Fax [phone]

Finball UK Ltd

① Einheit Italia e r.l

Via Marconi, 16

Investitions- Baupasellschaft

Christofor Stefanidi

Bolinskii-102

KZ-486008 st. Chlmkent

Tel/Fax [phone]

RO Entell Distribution SFI

Drumul Odaji 26 A

Ospeni, Illy

BO-075100 Bucuresti

Tel. [phone]. Fax [phone]

(2) Poker Plus S B O

Amal yu Borbouire

Budaya 10 E

CZ-19011 Prahe - Bechovice 911

Tel. [phone] Fax [phone]

BG Stay GmbH

Mihil Koloni str. 18 W

BG-9000 Varna

Tel. [phone]

(HR) Einball Croatia d.o.o.

Volika Vps 2

HR-492241

Tel [phone]. Fax [phone]

(50) GMA-Elektromerci

Cesta Andrea Bitenca L15

SLO 1000 Ljubljana

Tel [phone] Fax [phone]

GR An Mayoliponouce S A

Der Nachdruck oder sonstige Vervielfälligung von Dokumentation und Begeltpapieren der Produkte, auch auszugeweierte ist nur mit ausdrücklicher Zustimmung der ISO GmbH zulässig

GB
