ZH0010 - Wasserheizer Concept - Kostenlose Bedienungsanleitung

Produkttyp	Elektrischer Warmwasserbereiter
Marke	Concept
Modell	ZH0010
Fassungsvermögen	50 L
Abmessungen (H x B x T)	800 x 400 x 400 mm
Gewicht	20 kg
Stromversorgung	230 V ~ 50 Hz
Nennleistung	1500 W
Energieeffizienzklasse	C
Maximale Wassertemperatur	75 °C
Thermostatregelung	Einstellbarer Thermostat
Sicherheitsfunktionen	Überhitzungsschutz, Druckentlastungsventil
Installationstyp	Wandmontiert vertikal
Material	Stahltank mit Emaillierung
Isolierung	Polyurethanschaum
Aufheizzeit	Ca. 2,5 Stunden bis 75 °C erreicht sind
Bereitschaftswärmeverlust	0.5 kWh/24h
Wartung	Anodenstab alle 2-3 Jahre ersetzen; jährlich entleeren, um Ablagerungen zu entfernen
Ersatzteile erhältlich	Thermostat, Heizelement, Anodenstab, Druckventil
Garantie	2 Jahre

Häufig gestellte Fragen - ZH0010 Concept

Wie installiere ich den Warmwasserbereiter ZH0010?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Stellen Sie sicher, dass die Wand das Gewicht tragen kann. Anschluss an die Kaltwasserzufuhr und eine Steckdose. Befolgen Sie die detaillierten Schritte in der Anleitung.

Welche Temperatureinstellung wird empfohlen?

Die empfohlene Einstellung ist 60 °C, um Bakterienwachstum zu verhindern und gleichzeitig Verbrühungen zu vermeiden. Einstellung über den Thermostat-Drehregler.

Wie lange dauert es, das Wasser zu erhitzen?

Die Aufheizzeit hängt von Volumen und Leistung ab. Bei einem vollen Tank (50 L) und 1500 W dauert es etwa 2,5 Stunden, um 75 °C zu erreichen.

Welche Wartung erfordert der Warmwasserbereiter?

Zur regelmäßigen Wartung gehört das jährliche Entleeren des Tanks, um Ablagerungen zu entfernen, und der Austausch des Anodenstabs alle 2-3 Jahre, um Korrosion zu verhindern.

Ist der Warmwasserbereiter energieeffizient?

Der ZH0010 hat die Energieeffizienzklasse C. Durch niedrigere Temperatureinstellungen und Isolierung freiliegender Rohre kann die Effizienz verbessert werden.

Welche Sicherheitsfunktionen hat er?

Er verfügt über Überhitzungsschutz und ein Druckentlastungsventil. Manipulieren Sie diese Sicherheitseinrichtungen nicht.

Was ist, wenn der Warmwasserbereiter undicht ist?

Schalten Sie sofort die Strom- und Wasserversorgung aus. Überprüfen Sie die Anschlüsse und das Druckentlastungsventil. Wenn der Tank undicht ist, muss das Gerät möglicherweise ausgetauscht werden.

Kann ich den Warmwasserbereiter ohne Druckentlastungsventil verwenden?

Nein. Das Druckentlastungsventil ist unerlässlich, um übermäßigen Druckaufbau zu verhindern. Der Betrieb ohne ist gefährlich.

Wo finde ich Ersatzteile?

Ersatzteile wie Thermostate, Heizelemente und Anodenstäbe sind über autorisierte Servicezentren oder Online-Händler mit dem Modell ZH0010 erhältlich.

Hat der Warmwasserbereiter eine Garantie?

Ja, er wird mit einer 2-jährigen Garantie geliefert, die Herstellungsfehler abdeckt. Registrieren Sie Ihr Produkt online, um die Garantie zu validieren.

BEDIENUNGSANLEITUNG ZH0010 Concept

Wir danken Ihnen, dass Sie sich für ein Produkt der Marke Concept entschieden haben und wünschen Ihnen, dass Sie mit diesem Produkt über seine gesamte Gebrauchsdauer zufrieden sein werden.

Lesen Sie vor dem ersten Einsatz die Bedienungsanleitung sorgfältig durch und bewahren Sie sie gut auf. Stellen Sie sicher, dass andere Personen, die dieses Produkt nutzen, mit der Gebrauchsanweisung vertraut sind.

Technische Parameter
Spannung 230 V ~ 50 Hz
Leistungsaufnahme 1800 W (2000 W ZH0030)
Volumen 27 l

WICHTIGE SICHERHEITSHINWEISE

- Überprüfen Sie, ob die Netzspannung den Werten auf dem Typenschild des Produktes entspricht. Verwenden Sie nur Steckdosen mit Erdung.

- Das Gerät ist während des Betriebes und auch eine bestimmte Zeit nach dem Ausschalten heiß. Berühren Sie daher nicht die heißen Oberflächen. Benutzen Sie die Griffe und Tasten. Es droht Verbrennungsgefahr.

- Gerät nicht reinigen, nicht aufbewahren und auch nicht abdecken, bis es nicht komplett ausgekühlt ist.

- Lassen Sie das Gerät nicht unbeaufsichtigt, wenn es eingeschaltet ist oder der Stecker in der Steckdose steckt.

- Tragen Sie das Gerät nie während des Betriebs oder wenn es noch heiß ist. Tragen Sie es nicht am Zuleitungskabel.

- Zum Trennen des Gerätes von der Steckdose nie am Zuleitungskabel ziehen, sondern den Stecker greifen und von der Steckdose abziehen.

- Halten Sie das Gerät außer Reichweite von Kindern und Unmündigen, und vermeiden Sie, dass diese mit dem Gerät umgehen.

- Verwenden Sie das Gerät nur mit großer Vorsicht in der Nähe von Kindern.

- Personen mit eingeschränkter Bewegungsfähigkeit, mit verminderter Sinneswahrnehmung, mit unzureichenden geistigen Fähigkeiten oder Personen, die mit der Bedienung nicht vertraut gemacht wurden, dürfen das Gerät nur unter Aufsicht einer mit dem Gerät vertraut gemachten Person benutzen.

- Vor den Reinigen und nach dem Einsatz schalten Sie das Gerät aus, trennen es vom Strom und lassen es auskühlen.

- Lassen Sie das elektrische Zuleitungskabel nicht frei über die Tischkante hängen. Achten Sie darauf, dass es keine heißen Oberflächen berührt.

- Stellen Sie das Gerät nur auf eine stabile und wärmebeständige Oberfläche, abseits von Wärmequellen wie Heizkörpern, Öfen etc. auf. Vor direkter Sonnenstrahlung und Feuchtigkeit schützen.

- Verwenden Sie das Gerät nie im Umfeld von explosiven Gasen und entzündlichen Stoffen (Lösungsmittel, Lacke, Kleber, etc.).

- Vorsicht – das getoastete Brot kann sich entflammen! Beim Einsatz dieses Gerätes lassen Sie bitte rundherum ausreichend Platz, um eine gute Luftströmung zu gewährleisten. Lassen Sie nicht zu, dass das Gerät während des Betriebes in Kontakt mit Gardinen, Wandverkleidungen, Textil, Papier oder anderen brennbaren Stoffen kommt. Es wird nicht empfohlen, dieses in deren Nähe oder unter diesen anzubringen bzw. es mit diesen zuzudecken.

- Verwenden Sie das Gerät nicht ohne die ausziehbare Krümelschublade. Die Schublade ist regelmäßig zu reinigen, die Krümel dürfen sich nicht häufen. Diese könnten in Kontakt mit dem Heizgerät kommen und sich entflammen.

• In das Gerät keine metallischen Gegenstände einlegen. Keine Messer, Gabeln und anderes Küchenwerkzeug aus Metall zum Herausnehmen der Toasts oder Krümel verwenden. Diese könnten das Entflammen vom Verbraucher oder einen elektrischen Kurzschluss verursachen. Es droht Unfallgefahr.
  • Zum Reinigen des Gerätes keine groben und chemisch aggressiven Stoffe verwenden.
• Verwenden Sie das Gerät nicht, falls es nicht korrekt funktioniert, es heruntergefallen, beschädigt oder feucht geworden ist. Lassen Sie es durch ein autorisiertes Servicezentrum überprüfen und reparieren.
• Benutzen Sie das Gerät nicht mit beschädigtem Zuleitungskabel oder Stecker, lassen Sie den Fehler durch ein autorisiertes Servicezentrum umgehend beseitigen.
  • Verwenden Sie das Gerät nicht im Außenbereich.
  • Das Gerät ist nur zum Einsatz im Haushalt geeignet, er ist nicht für den kommerziellen Einsatz bestimmt.
• Verwenden Sie das Gerät nicht für andere Zwecke als in der Bedienungsanleitung angegeben.
• Berühren Sie das Gerät nicht mit feuchten oder nassen Händen.
  • Tauchen Sie das Zuleitungskabel, den Stecker oder das Gerät nicht in Wasser oder andere Flüssigkeiten.
  • Verwenden Sie kein anderes als vom Hersteller empfohlenes Zubehör.
  • Reparieren Sie das Gerät nicht selbst. Wenden Sie sich an eine autorisierte Werkstatt.

Bei Nichteinhaltung der Anweisungen des Herstellers kann eine eventuelle Reparatur nicht als Gewährleistungsreparatur anerkannt werden.

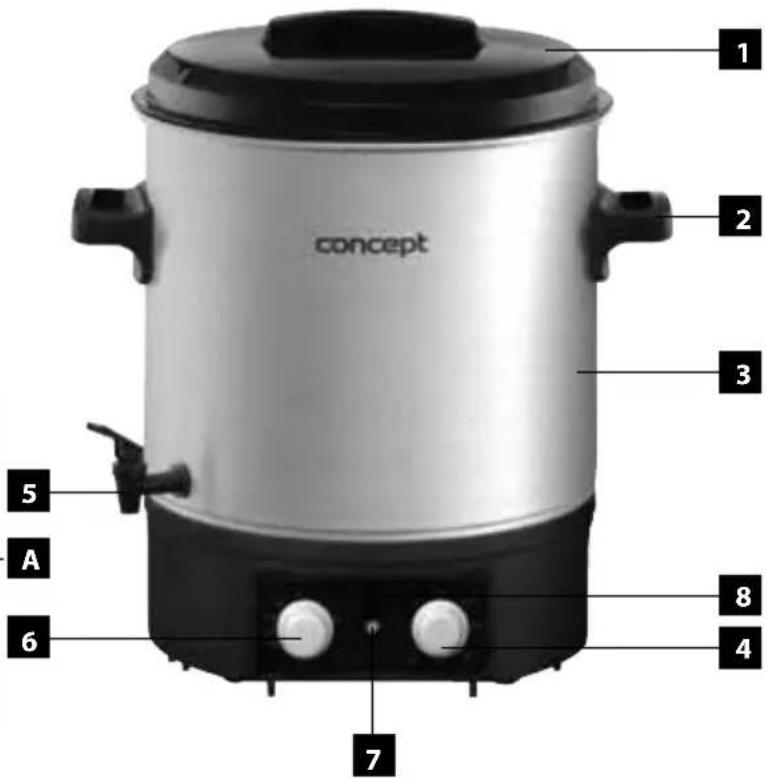

PRODUKTBESCHREIBUNG

1 Deckel
2 Wärmeisolierte Handgriffe
3 Topf
4 Timer (ZH0020, ZH0030)
5 Zapfhahn
6 Temperatur-Regler
7 Kontrollanzeige
8 Schalter ON / OFF Sie das akustische Signal

Zubehör

A Barbecue Grate

Das Gerät ist vielseitig verwendbar: zum Einkochen, Kochen, Wärmen im Wasserbad, Zubereitung von heißen Getränken, Blanchieren von Gemüse usw.

Dickflüssige, zum Anbrennen neigende Speisen müssen langsam unter ständigem Rühren erwärmt werden. Gerät dann gut abkühlen lassen, bevor wieder Wasser nachgefüllt wird, sonst besteht Verbrühungsgefahr durch. Dampfbildung. Außerdem kann dadurch die Emailoberfläche beschädigt werden. Beim ersten Gebrauch kann Geruch entstehen, der sich nach kurzer Betriebsdauer verliert.

Fassungsvermögen

Der Kochautomat hat einen Inhalt von 27l. Der Flüssigkeitsstand darf bis max. 4 cm unter den oberen Gehäuserand reichen.

Wichtige Hinweise

Aus hygienischen Gründen sollte das Gerät einmal ausgekocht werden. Dazu ca. 6 Liter Wasser einfüllen, Thermostat auf Max. stellen, über die Zeitschaltuhr wird das Gerät eingeschaltet. Dazu den Einschaltknopf im Uhrzeigersinn auf ca. 60 Min einstellen. Nach der eingestellten Zeit schaltet das Gerät automatisch ab. Nach dem Abkühlen ist das Gerät einsetzbar.

Kalten Topf kann eine elliptische Form haben. Beim Erhitzen wird die Form wird begradigen.

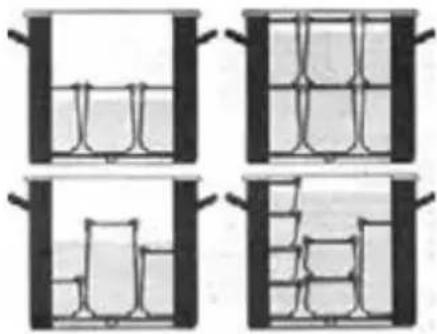

1. Einkochgitter in den Einkochautomaten legen.
2. Stellen Sie die gut verschlossenen Einmach- Gläser auf das Einkochgitter.

3. Es können maximal 11 Einmachgläser mit einem Fassungsvermögen von 0,72 Liter oder 0,37 Liter übereinander sterilisiert / pasteurisiert werden.

4. Füllen Sie den Einkochautomat mit Wasser, bis die oberen Einmachgläser zu 34 im Wasser stehen. Achten Sie darauf, dass die Einmachgläser in der unteren Lage gut verschlossen sind, damit kein Wasser eindringen kann.

5. Deckel aufsetzen.

6. Temperaturregler auf die gewünschte Temperatur laut Einkochtabelle, einstellen. Die angegebenen Einkochzeiten beziehen sich auf die tatsächliche Einkochzeit. Beginnend, wenn die eingestellte Temperatur erreicht ist.

7. Das Aufheizen kann bis zu 90 Min. dauern. Signaltonschalter auf 1 stellen, es ertönt ein elektronisches Signal wenn die eingestellte Temperatur erreicht ist.

8. Gerät über die Zeitschaltuhr einschalten. Dazu die Zeitschaltuhr auf (Cont.) drehen, entgegen dem Uhrzeigersinn.

9. Jetzt beginnt die Heizphase.

10. Sobald der elektronische Beep Ton ertönt, die Einkochzeit gemäß Tabelle einstellen.

EINKOCHTABELLE

Obst Temperatur in °C Zeit in Minuten
Äpfel weich / hart 90 30/40
Apfelmus 90 30
Kirschen 80 30
Birnen weich / hart 90 30/80
Erdbeeren, Brombeeren 80 25
Rhabarber 100 30
Himbeeren, Stachelbeeren	80 30
Rote Johannisbeere, Preiselbeere	90 25
Aprikosen	90 30
Mirabelle, Reineclaude	90 30

Obst Temperatur in °C Zeit in Minuten
Pfirsiche 90 30
Pflaumen 90 30
Quitte 95 25
Blaubeeren 85 25

Früchte Temperatur in °C Zeit in Minuten
Blumenkohl 100 90
Spargel 100 120
Erbsen 100 120
Gurken 90 30
Möhren	100 90
Kürbis 90 30
Kohlrabi	100 90
Sellerie	100 110
Rosenkohl, Rotkohl	100 110
Pilze	100 110
Bohnen 100 120
Tomaten, Tomatenmark	90 30

Fleisch	Temperatur in °C Zeit in Minuten
Gebratenes Fleisch, gehackt, gekocht Fleisch	100 85
Brühe	100 60
Wildbret, Geflügel gekocht	100 75
Eintopf kochen, Saucen	100 75
Hackfleisch, Wurst (raw)	100 110

VORSICHT, die Einmachgläser sind nach dem Einkochen heiß, Verbrennungsgefahr. Bitte benutzen Sie eine Einkochzange um die Gläser zu entnehmen.

Eingemachtes trocken, kühl und dunkel aufbewahren.

Flüssigkeiten aufwärmen bzw. warmhalten, Glühwein oder Punch Erwärmung.

Das Gerät eignet sich hervorragend zum Erwärmen von Flüssigkeiten, Punsch oder Glühwein.

Achtung beim Befüllen, maximal 4 cm unterhalb des oberen Randes befüllen, ansonsten kann die Flüssigkeit überlaufen.

Deckel aufsetzen, gewünschte Temperatur wählen, Gerät über die Zeitschaltuhr einschalten. (gegen den Uhrzeigersinn auf Cont. stellen.) Die Flüssigkeit wird jetzt entsprechend der Thermostat Einstellung warmgehalten.

Der Signaltonschalter zeigt an, wenn die Temperatur erreicht ist. Rühren Sie die Flüssigkeit regelmäßig um, damit sich die Wärme gleichmäßig verteilt. Wenn der elektronische Signalton ertönt, ist die Temperatur erreicht. Der Signaltonschalter kann jetzt ausgeschaltet werden.

Halten Sie einen Becher unter den Zapfhahn und drücken Sie den Zapfhebel nach unten. Wenn sich die gewünschte Flüssigkeitsmenge im Becher befindet, lassen Sie den Zapfhebel einfach los. Wenn Sie größere

Flüssigkeitsmengen zapfen wollen, ziehen Sie den Zapfhebel nach oben, bis er fest steht, dann müssen Sie den Zapfhebel nicht festhalten.

Zapfen Sie keine Flüssigkeiten mit festen Bestandteilen, z.B. Suppen oder ähnliches. Die festen Bestandteile verstopfen den Zapfhahn.

WICHTIG!!

Durch regelmäßiges Rühren bekommen Sie eine gleichmäßige Erwärmung, gleichzeitig verhindern Sie, dass Suppen oder Eintöpfe am Geräteboden anbrennen.

REINIGUNG UND PFLEGE

Zum Reinigen immer den Netzstecker ziehen. Am besten reinigen Sie den geschlossenen Topfboden mit einer weichen Bürste oder mit einem feuchten Tuch. Verwenden Sie niemals spitze oder harte Gegenstände, Sie würden die Emailierung zerkratzen. Nachdem das Gerät abgekühlt ist, wischen Sie das Gehäuse mit einem feuchten, weichen Tuch ab. Anschließend mit einem trockenen

Tuch nach reiben.

Reinigung und wartung

ACHTUNG!

- Vor jeder Reinigung des Geräts das Anschlusskabel von der Steckdose trennen! Vergewissern Sie sich vor der Reinigung, dass das Gerät bereits abgekühlt ist! Verwenden Sie zur Reinigung der Geräteoberfläche nur einen feuchten Lappen, keine Reinigungsmittel oder harte Gegenstände, da diese die Geräteoberfläche beschädigen könnten!

• Das Gerät nie unter fließendem Wasser reinigen, nicht abspülen und nicht in Wasser tauchen!

Reinigung des Zapfhahnes

1. Zur gründlichen Reinigung des Zapfhahnes, kann dieser zerlegt werden.
2. Zapfhebel abschrauben
3. In einer milden spüllauge reinigen
4. Mit klarem wasser abspülen
5. Notfalls hartnäckige verschmutzungen mit einem pfeifen-/flachenputzer reinigen
6. Zapfhebel wieder zusammenschrauben
7. Erneut mit klarem wasser durchspülen

Entkalken

Kalkablagerungen am Gehäuseboden führen zu Energieverlusten und beeinträchtigen die Lebensdauer des Geräts.

Entkalken Sie das Gerät sobald sich Kalkablagerungen zeigen.

Benutzen Sie ein handelsübliches Entkalkungsmittel. Gehen Sie so vor, wie in der Anleitung des Entkalkungsmittels beschrieben. Nach dem Entkalkungsvorgang das Gerät mit viel klarem Wasser ausspülen.

Aufbewahren

Netzkabel um die Kabelaufwicklung aufwickeln. Siehe Gehäuseunterseite.

Netzstecker in Stecker Depot einstecken. ( Mitte des Gehäusebodens )

Trocken aufbewahren.

Wichtig: Der Anbieter behält sich das Recht vor die Form des Deckels verändern.

SERVICE

Eine umfangreiche Wartung oder Reparatur, die einen Eingriff in die inneren Teile des Gerätes erfordert, ist durch eine autorisierte Werkstatt durchzuführen.

UMWELTSCHUTZ

• Recyclen Sie die Verpackungsmaterialien und alte Geräte.
• Die Verpackung des Gerätes im sortierten Abfall entsorgt werden.
• Plastikbeutel aus Polyethylen (PE) entsorgen Sie beim Werkstoff-Recycling.

Recyclen des Gerätes am Ende der Lebensdauer:

Das Symbol am Produkt oder dessen Verpackung zeigt an, dass dieses Produkt nicht in den Haushaltsabfall gehört. Es ist erforderlich, dieses in eine Sammelstelle für Recycling elektrischer und elektronischer Anlagen abzuliefern. Durch Sicherstellung einer richtigen Entsorgung dieses Produktes helfen Sie, negative Auswirkungen auf die Umwelt und menschliche Gesundheit zu vermeiden, die sonst durch eine ungeeignete Entsorgung dieses Produktes verursacht würden. Detailliertere Informationen zum Recycling dieses Produktes können Sie bei der entsprechenden örtlichen Behörde in Erfahrung bringen, beim Dienst für Entsorgung von Haushaltsabfall oder in dem Geschäft, in dem Sie das Produkt erworben haben.
