BRUGSANVISNING OS 200 Biltema

DK - Læs hele manualen, og vær sikker på, at du forstår indholdet, før du tager produktet i brug første gang! Opbevar manualen sammen med maskinen, så du har den til fremtidig brug.

CE

EU- FÖRSÄKRAN OM ÖVERENSSTÄMMELSE/EF-OVERENSSTEMMELSESERKLÆRING/ EU-VAATIMUSTENMUKAISUUSVAKUUTUS/ EF-SAMSVARSERKLÆRING/ EC DECLARATION OF CONFORMITY

Produktnamn/Produkt navn/Tuotenimi/ Produkt navn/Product name:

PLANSLIP OS 200

PLANSLIPER OS 200

Denne overensstemmelseserklæring udstedes på fabrikantens ansvar/

Undertecknat för/Underskrevet for og på vegne af/Puolesta allekirjoittanut/Undertegnet for og på vegne av/Signed for and on behalf of Biltema.

HELSINGBORG 2019-06-14

Marcus Perlborn

Alle operatører skal læse denne brugsanvisning omhyggeligt, før de bruger elværktøjet. Opbevar brugsanvisningen et sikkert og let tilgængeligt sted. Vi forbeholder os muligheden for, at billeder og illustrationer afviger fra produktet.

SIKKERHEDSINFORMATION..SIDE 16

PRODUKTINFORMATION .... SIDE 17

BRUG ...... SIDE 18

VEDLIGEHOLDELSE.....SIDE 19

SÄKERHETSINFORMATION

Kontroller at innholdet er komplett og uskadet. Emballasjen skal inneholde følgende deler:

• Plansliper
• Slipepapir
• Ekstra filter
• Bruksanvisning

Tekniske data

Art. nr. 17-774 Modell: Plansliper OS 200 Spenning / frekvens: 230 V \~50 Hz Effekt: 200 W Turtall: 0–13 000/min Slipeplate: 90 x 182 mm med 8 hull

Sponstuss: ....Innvendig ∅ 35 mm

Isoleringsklasse: ....Klasse II

Kapslingsgrad: IP20

Vekt: 1,7 kg

Støy og vibrasjoner

f. Ta tak i maskinen med en hånd på det fremre håndtaket og den andre hånden på det bakre håndtaket.

Forklaring af begreber og symboler

Generelle sikkerhedsforskrifter for elværktøj

⚠ ADVARSEL! Læs alle sikkerhedsforskrifter, anvisninger, illustrationer og specifikationer, som følger med dette elværktøj. Hvis følgende anvisninger ikke følges, er der risiko for elektrisk stød, brand og/eller alvorlig tilskadekomst.

Sikkerhed på arbejdspladsen

a. Hold arbejdspladsen ren og godt oplyst. Uryddelige eller mørke arbejdspladser øger risikoen for ulykker.
b. Brug aldrig elværktøj i eksplosive omgivelser, f.eks. i nærheden af brandfarlige væsker, gasser eller støv. Elværktøj danner gnister, som kan antænde støv og dampe.
c. Hold børn og uvedkommende på afstand, når du bruger elværktøj. Hvis du bliver distraheret under arbejdet, kan du miste kontrollen.

Elsikkerhed

a. Elværktøjets stik skal passe i stikkontakten. Modifier aldrig stikket. Elværktøj med jordforbindelse må ikke tilsluttes lysnettet med en stikadapter. Originale stik mindsker risikoen for elektrisk stød.
b. Undgå kropskontakt med jordede overflader, såsom rør, radiatorer, komfurer og køleskabe. Risikoen for elektrisk stød øges, når du er forbundet til jord.
c. Udsæt ikke elværktøjer for regn og fugt. Hvis der trænger vand ind i elværktøjet, øges risikoen for elektrisk stød.
d. Ledningen må ikke mishandles. Brug ikke ledningen til at bære eller trække elværktøjet. Træk ikke i ledningen, når du afbryder forbindelsen, tag fat i stikket. Hold ledningen på afstand af varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e. Når du bruger elværktøjet udendørs, skal der bruges en forlængerledning, der er beregnet til udendørs brug. Forlængerledninger til udendørs brug mindsker risikoen for elektrisk stød.
f. Der skal bruges en fejlstrømsafbryder, hvis elværktøjet skal bruges et fugtigt sted. Fejlstrømsafbryderen reducerer risikoen for elektrisk stød.

Personlig sikkerhed

a. Vær opmærksom på, hvad du gør, og brug almindelig sund fornuft, når du bruger elværktøjet. Brug ikke elværktøj, når du er træt eller påvirket af stoffer, alkohol eller medicin. Manglende opmærksomhed kan resultere i alvorlig personskade.
b. Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller. Beskyttelsesudstyr såsom åndedrætsværn, skridsikre sikkerhedssko, hjelm og høreværn bør benyttes, når det er nødvendigt.
c. Undgå utilsigtet start. Sørg for, at afbryderen er i slukket stilling, før du tilslutter elværktøjet til lysnettet, samt når du tager fat i og bærer værktøjet. Hvis du bærer elværktøjet med fingeren på afbryderen eller tilslutter elværktøjer, der har afbryderen i tændt stilling til nettet, øges risikoen for uheld.
d. Fjern eventuelle justeringsnøgler og skruenøgler, før du starter elværktøjet. En skruenøgle eller justeringsnøgle, der bliver siddende på en roterende del, kan forårsage personskade.
e. Stræk dig ikke for at kunne udføre en arbejds- handling. Bevar et solidt fodfæste og god balance. God balance giver bedre kontrol over elværktøjet i uventede situationer.
f. Brug velegnet beklædning. Brug ikke løstsiddende beklædning, og bær ikke smykker. Hold hår og klæder på afstand af bevægelige dele. Løstsiddende klæder, smykker og langt hår kan gribes af de bevægelige dele.
g. Hvis elværktøjet er udstyret med en tilslutning til støvudsugning og støvopsamling, skal det pågældende udstyr tilsluttes og anvendes korrekt. Støvopsamling reducerer risikoen ved farligt støv.

h. Ignorer ikke sikkerhedsforskrifterne, blot fordi du er kender værktøjet godt. En skødesløs handling kan forårsage alvorlige personskader på en brøkdel af et sekund.

Brug og vedligeholdelse af elværktøj

a. Overbelast ikke elværktøjet. Brug det rigtige elværktøj til arbejdet. Elværktøj gør arbejdet bedre og sikrere, når det bruges i det rigtige tempo for den tilsigtede opgave.
b. Brug ikke elværktøjet, hvis afbryderen er defekt. Elværktøj, som ikke kan slukkes med afbryderen, er farligt og skal repareres.
c. Afbryd strømmen til elværktøjet, før du justerer, installerer og opbevarer det. Denne sikkerhedsforanstaltning eliminerer risikoen for utilsigtet start af elværktøjet.
d. Opbevar elværktøjet uden for børns rækkevidde. Lad ikke ukyndige personer bruge elværktøjet. Elværktøj er farligt i hænderne på ukyndige brugere.
e. Følg vedligeholdelsesrådene. Kontroller, at elværktøjet er i funktionsdygtig tilstand, og at alle dele er hele og korrekt monterede. Hvis elværktøjet er beskadiget, skal det repareres inden brug. Mange ulykker skyldes dårligt vedligeholdt elværktøj.
f. Hold skærende værktøj skarpt og rent. Korrekt vedligeholdt skærende værktøj med skarpe skær er mindre tilbøjeligt til at sætte sig fast og er lettere at styre.
g. Brug elværktøj og tilbehør i henhold til instruktionerne i brugsanvisningen og under hensyn til arbejdsforhold og opgave. Hvis elværktøjet anvendes til ikke-tilsigte-de opgaver, kan der opstå farlige situationer.
h. Hold håndtag og greb tørre, rene og fri for olie og fedt. Glatte håndtag og greb påvirker operatørens kontrol over elværktøjet i uventede situationer.

Service

a. Service på elværktøjet skal udføres af en autoriseret reparatør med originale reservedele. Det sikrer, at elværktøjet er sikkert at bruge.

ADVARSEL! Kontroller altid, at spændingen overensstemmelse med specifikationen på rkepladen, før du tilslutter elværktøjet til en kontakt.

Særlige sikkerhedsforskrifter for slibemaskiner

• Hold elværktøjet i de isolerede håndtag. Det beskytter mod elektrisk stød i tilfælde af utilsigtet kontakt med strømførende genstande og elektriske ledninger.
• Risiko for vibrationsskade. Undgå lange arbejdsperioder, og afbryd arbejdet ved ændringer i hændernes hudfarve, eller hvis fingrene sover.
• Brug personligt sikkerhedsudstyr: Høreværn, beskyttelsesbriller, åndedrætsmaske.

PRODUKTINFORMATION

Tilsigtet brug af elværktøjet

17-774 Plansliber OS 200 er en håndholdt, oscille-rende slibemaskine til tørslibning i træ, plast, metal og ikke-blyholdig maling.

• Elværktøjet må benyttes til privat brug med anbefalet tilbehør og i overensstemmelse med anvisningerne i brugsanvisningen. Al anden brug betragtes som forkert.
• Elværktøjet må ikke ændres, åbnes eller repareres af uvedkommende.

Emballagens indhold

Art.-nr. 17-774
Model: ...... Plansliber OS 200
Spænding/frekvens: ..... 230 V \~ 50 Hz
Mærkeeffekt: 200 W
Omdrejningstal: 0 - 13000 o/min.
Slibeplade: 90 x 182 mm med 8 huller
Spånstuds:....Indvendig ∅ 35 mm
Kapslingsklasse: ....Klasse II
Beskyttelsesklasse: ..... IP20
Vægt: 1,7 kg

Støj og vibrationer

De angivne lyd- og vibrationsniveauer er emissionsværdier til sammenligning mellem maskiner og en foreløbig eksponeringsvurdering. Ved fastsættelsen af de fornødne sikkerhedsforanstaltninger skal der tages hensyn til alle faktorer, der påvirker den samlede eksponering, såsom monteret tilbehør, arbejdstid, arbejdsopgave, arbejdsmiljø eller dårlig vedligeholdelse af elværktøjet

FORSIGTIG!

• Risiko for høreskader. Brug passende høreværn med hensyn til eksponering.
• Risiko for vibrationsskade. Stop arbejdet, hvis dine hænder skifter farve eller sover.

Lydryk L _PA

Målemetode:....EN 62841

Lydtryk L PA: 78 dB(A)

Usikkerhed K: 3 dB(A)

Lydeffekt L _WA

Målemetode:....EN 62841

Lydeffekt LWA: 89 dB(A)

Usikkerhed K: 3 dB(A)

Garanteret lydeffekt: ..... 92 dB(A)

Vibrationer

Målemetode:....EN 62841

Vibrationer: 3,703 m/s²

Usikkerhed K: 1,5~m/s^2

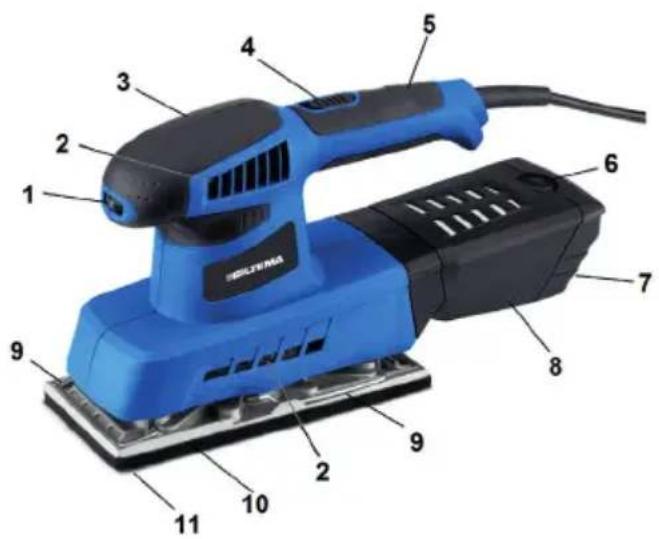

Illustrerede komponenter

1. Fingerhjul, hastighedsregulering
2. Ventilationsåbninger
3. Forreste håndtag
4. Afbryder ON/OFF
5. Bageste håndtag
6. Snaplås, klap
7. Klap til støvopsamler
8. Støvopsamler
9. Låsning, slibepapir uden velcrobelægning
10. Slibeplade
11. Slibepapir

BRUG

FORSIGTIG! SLUK FOR ELVÆRKT∅JET, OG EK STIKKET UD, F∅R TILBEH∅RET NTERES PÅ ELVÆRKT∅JET.

Valg og udskiftning af sliberondel (10)

Vælg et slibepapir med samme hulmønster som slibepladen, ellers opsamles slibestøvet ikke i spånopsamleren, og velcrobelægningen kan blive beskadiget. For at få de bedste resultater ved slibning af træ, skal man altid starte med grovkornet slibepapir.

Hulmønster Kørnstørrelse Overfladefinish

187 x 90 mm	40 - 60 K Grov
	80 - 120 K Medium
	140 - 240 K Fin

a. Tag fat i kanten af slibepapiret (11), og træk det af slibepladen (10).
b. Fjern eventuelt støv fra slibepladens velcrobelægning med en støvsuger.
c. Tilpas det nye slibepapirs huller, så de kommer til at sidde lige over slibepladens huller. Tryk slibepapiret fast på slibepladen.
d. Kontrollér, at slibepapiret sidder ordentligt fast.

Tømning af spånopsamleren (8)

a. Sluk for elværktøjet, og træk stikket ud.
b. Tryk snaplåsen (6) ned, og åbn klappen (7).
c. Tøm spånbeholderen, og rengør luftfilteret ved behov.
d. Luk klappen (7).

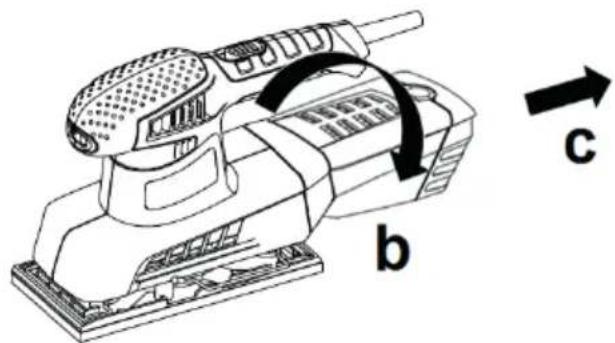

Tilslutning til støvsuger

a. Drej spånopsamleren (8) nedad mod dig selv 1/8 omgang, så låsen frigøres.
b. Træk derefter spånopsamleren bagud.
c. Slut støvsugeren til spånstudsen. Fastgør den, så den ikke løsner sig under arbejdet

b c

Slibning

a. Monter et egnet slibepapir på slibepladen. b. Kontroller, at emnet ikke indeholder fremmedlegemer, og spænd det fast i en arbejdsbænk. Kontroller, at emnet ikke kan bevæge sig.
c. Kontroller, at plansliberen er intakt, og at der ikke er nogen løse skruer.
d. Sæt stikket i stikkontakten.
e. Juster fingerhjulet (2) til ønsket omdrejningstal, der er tilpasset slibepapirets kornstørrelse og materialet i emnet.
f. Hold fast i maskinen med den ene hånd på det forreste håndtag og den anden hånd på det bageste.
g. Hold maskinen over emnet, og start maskinen med afbryderen (4). Vent, indtil motoren har opnået fuldt omdrejningstal.
h. Før forsigtigt plansliberen ned mod emnet, og slib med jævne, ubrudte bevægelser langs med træets årer. Udøv et let og jævnt tryk under hele arbejdet. Lad maskinen udføre arbejdet; udøv aldrig for hårdt tryk.
i. Tøm støvopsamleren (8) regelmæssigt.
j. Skift til et mere finkornet slibepapir (10), når overfladen er jævn.
k. Når arbejdet er færdigt, skal du slukke motoren med afbryderen (4), tage stikket ud af stikkontakten og rengøre maskinen.

OBS!

• Arbejd aldrig uden sliberondel; slibeskivens velcrobelægning vil blive beskadiget.
• Tryk ikke for hårdt – lad maskinen gøre arbejdet.

VEDLIGEHOLDELSE

ADVARSEL! SLUK FOR ELVÆRKT∅JET, OG EK STIKKET UD F∅R VEDLIGEHOLDELSE.

Rengøring

a. Drej støvopsamleren (8) nedad mod dig selv 1/8 omgang, så låsen går op. Træk derefter støvopsamleren bagud. Åbn klappen (7), og tøm støvopsamleren (8). Træk filteret ud.
b. Tag slibepapiret af.
c. Støvsug:

• Filteret.
• Støvopsamleren.
• Maskinens hus.
  • Ventilationsåbningerne (2).
• Slibepladens velcrobelægning (10).

d. Tør maskinen af med en tør klud.
e. Sæt filteret og støvopsamleren på igen.
f. Kontrollér, at ledningen er intakt, og at alle skruer er spændt fast.

OBS! Brug aldrig rindende vand eller kemikalier til rengøring. Vand kan forårsage kortslutning, og kemikalier kan skade plastdele.

Udskiftning af velcrobelægning

a. Tag slibepapiret (11) af.
b. Tag fat i skumplastpudens ene hjørne, og træk skumplasten af slibepladen (10) sammen med velcrobelægningen.
c. Rengør slibepladen for eventuelle limrester.
d. Monter den nye skumplastpude, så ventilationshullerne svarer til slibepladens. Brug en lim, der er tilpasset til skumplast, og følg producentens anvisninger.

Fejlfinding

- Motoren starter ikke: Kontroller den elektriske forbindelse, og at afbryderen er i stilling "I".

- Motoren går ujævnt: Motoren er overbelastet. Lad elværktøjet hvile, og arbejd derefter med mindre tryk.

Opbevaring

Foretag vedligeholdelse efter brug, og opbevar elværktøjet utilgængeligt for børn og uvedkommende i et rent og tørt lokale.

El-affald

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afleveres der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).
