BRUGSANVISNING 50-253 Biltema

Denne gassgrillen, modell KS17085A, er konstruert og produsert i overensstemmelse med følgende forordninger og standarder:

(EU) 2016/426

EN 498:2012

Læs denne brugsvejledning omhyggeligt inden brug. Gem den til fremtidig brug.

Godkendelse

Denne fl askegasgrill, model KS17085A, er konstrueret og fremstillet i overensstemmelse med følgende direktiv og standard:

(EU) 2016/426

EN 498:2012

Produktet er magen til den fl askegasgrill, der har været genstand for typekontrol af godkendt kontrolorgan.

NB-nr.: 2531

TÜV Rheinland Italia s.r.l – via Mattei 3 – 20010 – Pogliano Milanese (MI) Italy

Producent:

• Kun til udendørs brug.
• Læs brugsanvisningen omhyggeligt, inden grillen bruges.
• Tilgængelige dele på grillen kan blive meget varme. Hold altid små børn væk fra den varme grill.
• Lækagesøgning skal altid udføres efter tilslutning af gas.
• Gasfl asken må ikke placeres på grillen.
• Flyt ikke grillen, når den er i brug.
• Sluk for gastilførslen på fl asken, när du ikke skal grille mere.
• Det kan være farligt at ændre på grillen, bruge den forkert eller undlade at følge instruktionerne, og dette skal derfor undlades.
• Der må kun bruges gasfl asker med butan/propan iht. lokale forskrifter.

ADVARSEL!

Hvis du mærker gaslugt, så gør sådan:

1. Sluk for gastilførslen på gasfl asken.
2. Sluk alle åbne gasblus. Anvend ikke elektriske apparater.
3. Åbn låget på grillen for at lade gassen sprede sig.
4. Ventilér området.
5. Kontroller for lækager iht. instruktionerne i denne brugsanvisning.
6. Hvis lugten ikke forsvinder, skal du straks kontakte dit lokale Biltema-varehus eller din gasleverandør.

TEKNISKE DATA

Effekt ind: .... Totalt: 8,79 kW (3 x 2,93 kW)

Gasforbrug 627 g/h

Gastype.... Propan/butan (LPG)

Gastryk 30 mbar

Gaskategori ..... I3B/P(30)

Ventiler på brændere ... ∅ 0,86 mm

Grillfl ade 55 x 41 cm

Grill-/arbejdshøjde ..... 85 cm

Mål . . . . . . . . . . . . . . B 122 cm, D 56 cm, H 108 cm

Piezotænding

MONTERING

OBS! Læs monteringsanvisningerne omhyggeligt, og følg dem trin for trin.

Følgende værktøj er nødvendigt: Stjerneskruetrækker, skiftenøgle, topnøglesæt eller møtrikspænder (medfølger ikke).

Monter grillen på et plant og rent underlag. Følg instruktionerne i denne vejledning. Vi anbefaler, at to personer deltager i monteringen. Sørg for, at al emballage er fjernet fra alle grillens dele.

ADVARSEL! Vær opmærksom på skarpe kanter under montering.

MONTERINGSDELE

A. Skrue M6 x 12 mm, 20 stk.
B. Skrue M6 x 35 mm, 6 stk.
C. Låsesplit, 2 stk.
D. Aksel, 2 stk.
E. Mundstykke af kobber, 1 stk.
A. Skrue M6 x 12 mm, 20 stk. B. Skrue M6 x 35 mm, 6 stk. C. Låsesplit, 2 stk. D. Aksel, 2 stk. E. Mundstykke af kobber, 1 stk.
A. Skrue M6 x 12 mm, 20 stk. B. Skrue M6 x 35 mm, 6 stk. C. Låsesplit, 2 stk. D. Aksel, 2 stk. E. Mundstykke af kobber, 1 stk.
A. Skrue M6 x 12 mm, 20 stk. B. Skrue M6 x 35 mm, 6 stk. C. Låsesplit, 2 stk. D. Aksel, 2 stk. E. Mundstykke af kobber, 1 stk.
A. Skrue M6 x 12 mm, 20 stk. B. Skrue M6 x 35 mm, 6 stk. C. Låsesplit, 2 stk. D. Aksel, 2 stk. E. Mundstykke af kobber, 1 stk.
A. Skrue M6 x 12 mm, 20 stk. B. Skrue M6 x 35 mm, 6 stk. C. Låsesplit, 2 stk. D. Aksel, 2 stk. E. Mundstykke af kobber, 1 stk.
A. Skrue M6 x 12 mm, 20 stk. B. Skrue M6 x 35 mm, 6 stk. C. Låsesplit, 2 stk. D. Aksel, 2 stk. E. Mundstykke af kobber, 1 stk.
A. Skrue M6 x 12 mm, 20 stk. B. Skrue M6 x 35 mm, 6 stk. C. Låsesplit, 2 stk. D. Aksel, 2 stk. E. Mundstykke af kobber, 1 stk.
A. Skrue M6 x 12 mm, 20 stk. B. Skrue M6 x 35 mm, 6 stk. C. Låsesplit, 2 stk. D. Aksel, 2 stk. E. Mundstykke af kobber, 1 stk.
A. Skrue M6 x 12 mm, 20 stk. B. Skrue M6 x 35 mm, 6 stk. C. Låsesplit, 2 stk. D. Aksel, 2 stk. E. Mundstykke af kobber, 1 stk.
A. Skrue M6 x 12 mm, 20 stk. B. Skrue M6 x 35 mm, 6 stk. C. Låsesplit, 2 stk. D. Aksel, 2 stk. E. Mundstykke af kobber, 1 stk.
A. Skrue M6 x 12 mm, 20 stk. B. Skrue M6 x 35 mm, 6 stk. C. Låsesplit, 2 stk. D. Aksel, 2 stk. E. Mundstykke af kobber, 1 stk.
A. Skrue M6 x 12 mm, 20 stk. B. Skrue M6 x 35 mm, 6 stk. C. Låsesplit, 2 stk. D. Aksel, 2 stk. E. Mundstykke af kobber, 1 stk.
A. Skrue M6 x 12 mm, 20 stk. B. Skrue M6 x 35 mm, 6 stk. C. Låsesplit, 2 stk. D. Aksel, 2 stk. E. Mundstykke af kobber, 1 stk.

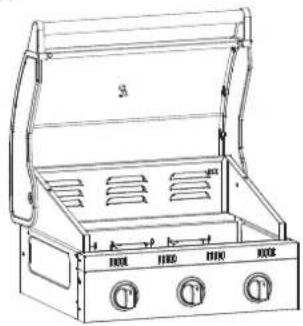

1. Grill
2. Varmeplade
3. Grillrist x 2
4. Varmeplade x 3
5. Drypbakke
6. Venstre arbejdsbord
7. Højre arbejdsbord
8. Bageste tværbjælke
9. Venstre sidepanel
10. Højre sidepanel
11. Bundplade
12. Forreste tværbjælke (ved dørene)

13. Venstre dør

14. Højre dør

15. Hjul x 2
16. Navkapsel x 2

17. Fod x 2

18.

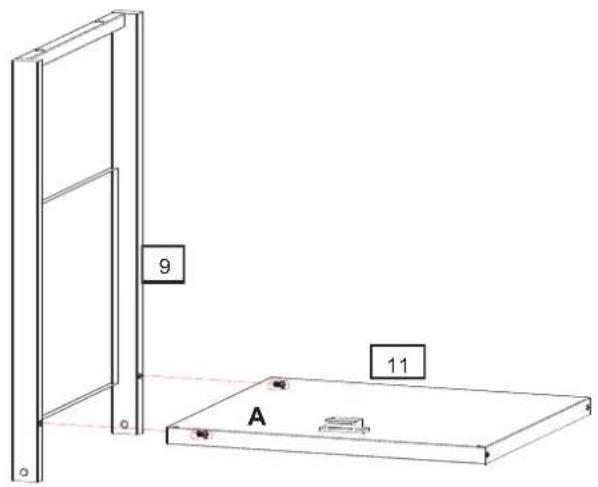

TRIN 1: Monter venstre sidepanel 9 på bundpladen (11), brug 12 mm skruer A. Kontroller, at side- og bundpladen er retvendte, og spænd skruerne med møtrikspænderen.

9 11 A

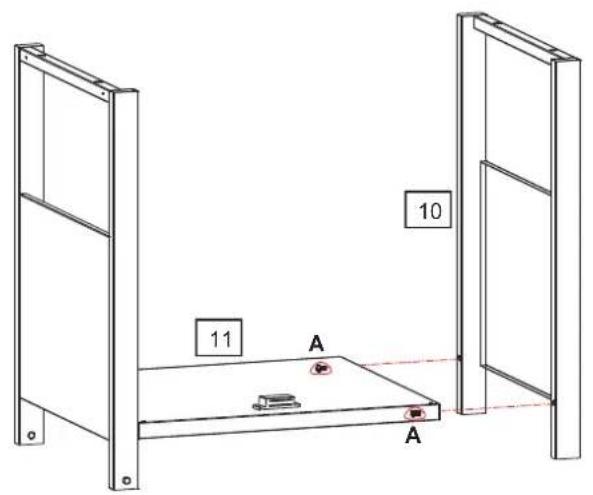

TRIN 2: Monter højre sidepanel 10 på bundpladen (11), brug 12 mm skruer A. Kontroller, at side- og bundpladen er retvendte, og spænd skruerne med møtrikspænderen.

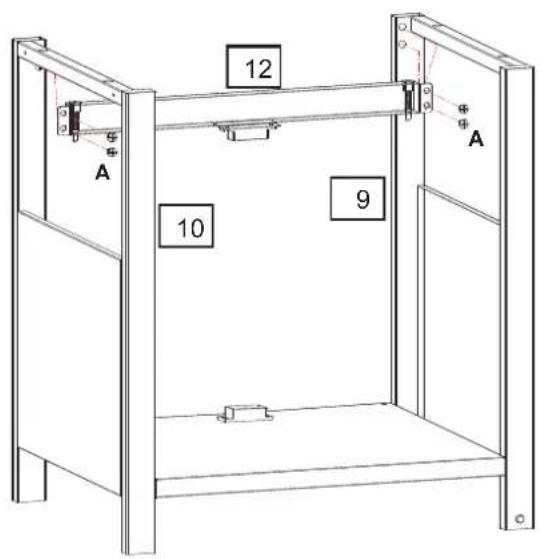

TRIN 3: Fastgør den forreste tværbjælke 12 mellem sidepanelerne, brug 12 mm skruer.

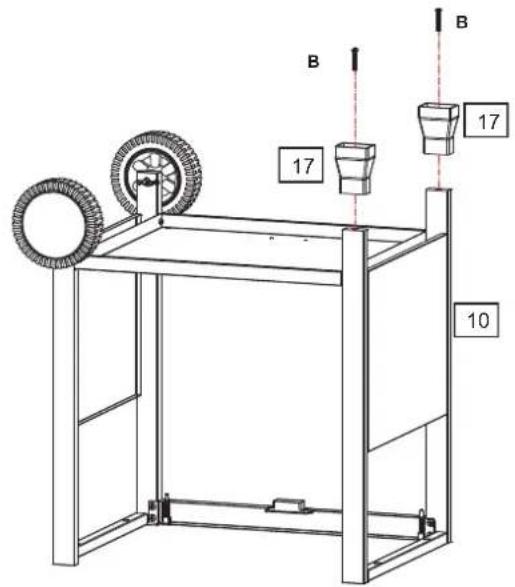

TRIN 5: Sæt fødderne 17 på højre sidepanel 10, brug 35 mm skruer B.

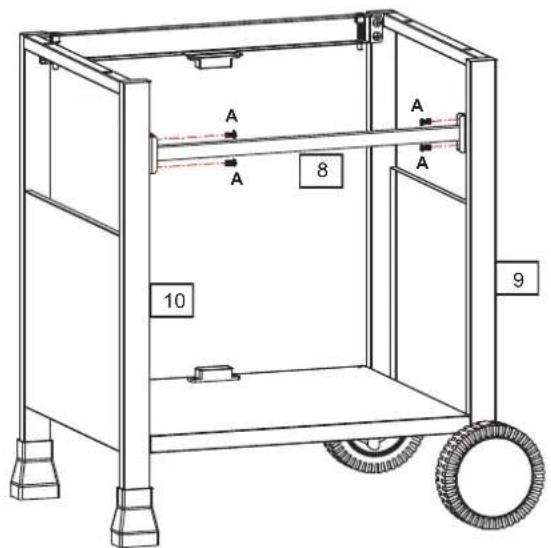

TRIN 6: Fastgør den bageste tværbjælke 8 mellem sidepanelerne, brug 12 mm skruer.

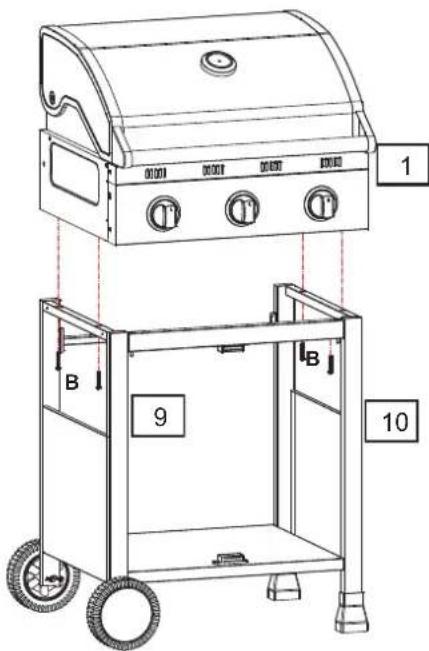

TRIN 7: Monter grillen 1 på højre 9 og venstre 10 sidepanel, brug 35 mm skruer B.

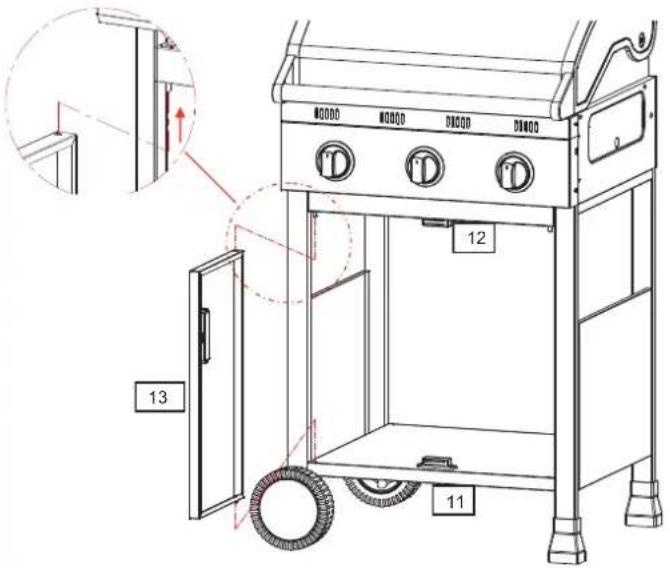

TRIN 8: Monter venstre dør 13 ved først at stikke stiften i dørens overkant og derefter passe dørens nederste stift ind i bundpladen 11.

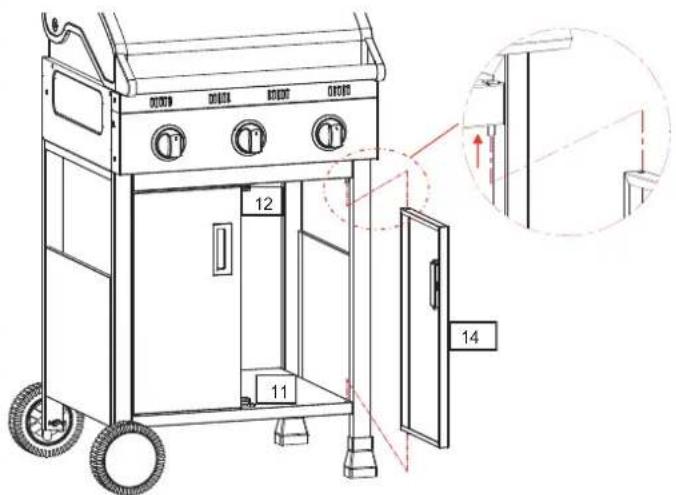

TRIN 9: Monter højre dør 13 ved først at stikke stiften i dørens overkant og derefter passe dørens nederste stift ind i bundpladen 11.

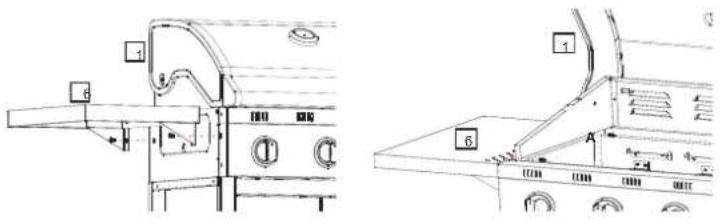

TRIN 10: Skru det venstre arbejdsbord 6 fast på grillen 1, brug 12 mm skruer.

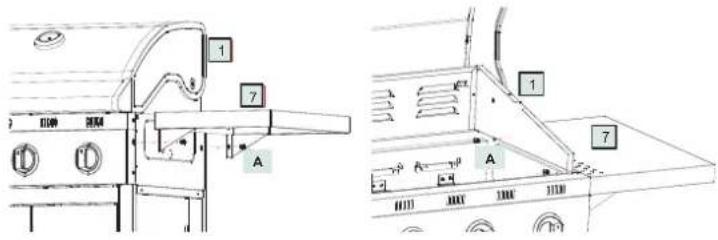

TRIN 11: Skru det højre arbejdsbord 6 fast på grillen 1, brug 12 mm skruer.

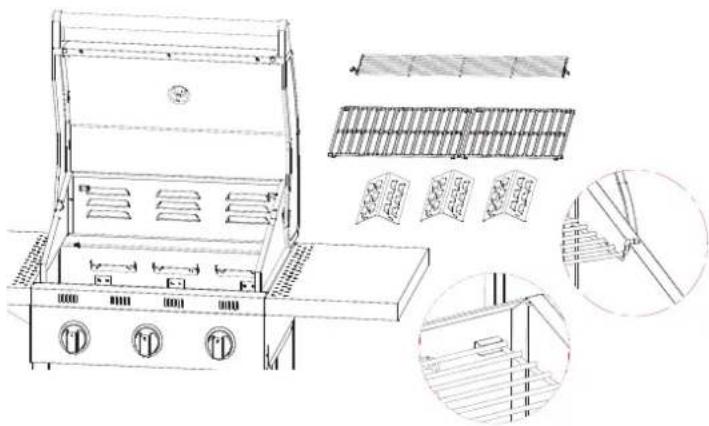

TRIN 12: Sæt varmepladerne 4 ind, læg grillristene 3 i, og hæng varmehylden 2 op.

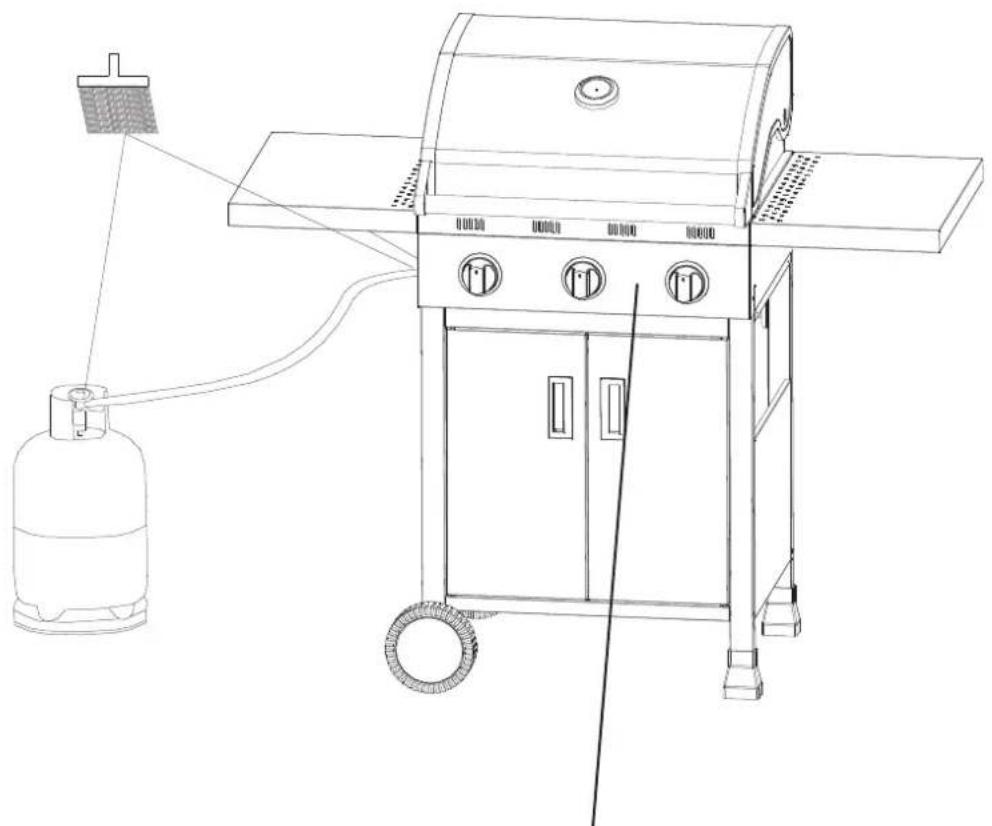

TRIN 15: Tilslut gasfl asken, og kontroller, at der ikke er nogen utætheder.

Klæb den medfølgende mærkat på dit sprog på fronten af grillen.

GASTILSLUTNING

Brug kun fl askegas (LPG) som brændstof til denne grill, sammen med en reduktionsventil (regulator) og en fl eksibel fl askegasslange (medfølger ikke).

Gasfl asken

Denne grill må kun anvendes sammen med fl askegas (LPG). Gasfl asker kan anvendes året rundt, selv på kolde vinterdage. Det kan være nødvendigt med en skruenøgle til skift af gasfl aske. Gasfl asken må aldrig placeres på den nederste hylde under grillen. Gasfl asker skal opbevares eller anvendes stående, aldrig liggende på siden.

OBS! Gasfl askens mål og kapacitet skal være i overensstemmelse med nationale standarder. Følg nationale og lokale forskrifter om opbevaring af gas.

Reduktionsventil og slange

OBS! Brug kun en reduktionsventil og en slange, som er godkendt i overensstemmelse med nationale standarder. Følg nationale forskrifter for maksimal slangelængde. Reduktionsventilen skal være beregnet til LPG og have et nominelt tryk på 30 mbar. Komplette og godkendte sæt med reduktionsventil og slange kan anskaffes i dit Biltema-varehus.

ADVARSEL! Brug af en forkert eller defekt reduktionsventil kan være farligt og kan også resultere i, at garantien bortfalder. Kontakt Biltema for at få råd og vejledning om egnede reduktionsventiler.

Undersøg regelmæssigt gasslangen for skader eller slitage. En slidt eller beskadiget slange skal udskiftes. Følg de nationale forskrifter for, hvornår slangen skal udskiftes.

Tilslutning og udskiftning af gasfl aske til grillen

OBS! Inden gassen tilsluttes, skal alle grillens betjenings-knapper stå på "Off". Sørg for, at ingen ventilationsåbninger på grillen er tilstoppede.

OBS! Når du tilslutter eller udskifter gasfl asken: Sørg for, at der ikke fi ndes mulige kilder til antændelse i området, f.eks. cigaretter, åben ild eller gnistdannende genstande.

OBS!

Gasslangen skal sluttes til grillens kobbermundstykke og sættes fast med et passende spændebånd. Brug ikke tape eller forseglingsvæske. Mundstykket sidder på venstre side af grillen bag ved kontrolpanelet. Gasslangen må ikke røre ved nogen del af grillen ud over tilslutningen. Slangen skal hænge frit uden at være bøjet, knækket sammen eller snoet, hvilket vil kunne hindre gassens tilførsel.

For lettere at trække slangen ind på niplen skal enden først blødes op ved at klemme den sammen mellem tommel- og pegefi nger nogle gange. Smør derefter niplen med madolie eller sæbe. Forsøg samtidig at skrue og trykke slangen på. Når slangen er på plads, skal den klemmes fast med spæn-debåndet.

Når gasfl asken er sluttet til grillen, skal der udføres en læka- gekontrol.

Lækagekontrol

Lækagekontrol skal udføres inden første brug ved begyndelsen af hver ny sæson samt efter udskiftning af gasfl aske.

OBS! Sørg for, at proceduren udføres i et godt ventileret rum og aldrig i nærheden af åben ild, gnister eller varmekilder. Forsøg aldrig at tænde grillen, når du kan lugte gas.

1. Kontroller, alle drejeknapper står på "Off".

2. Åbn ventilen på gasfl asken og/eller reduktionsventilen.

3. Undersøg alle tilslutninger for lækager. Brug en opløsning af lige dele vand og sæbe eller opvaskemiddel. Smør sæbeopløsningen på alle tilslutningspunkter med en klud eller en pensel.

4. Hvis der dannes bobler, skal du straks slukke for gas- sen på fl askens ventil. Spænd alle tilslutninger igen, og gentag kontrollen.
5. Hvis der bliver ved med at dannes gasbobler ved gentagen kontrol, må grillen ikke anvendes. Kontakt Biltema.

ADVARSEL! Udfør aldrig lækagekontrol med en tændstik eller anden form for åben ild. Risiko for eksplosion!

BRUG

ADVARSEL! Før gasgrillen anvendes, skal du have læst og forstået alle sikkerhedsinstruktioner og advarsler i denne vejledning!

ADVARSEL! Under brug skal gasgrillen og gasfl asken placeres i sikker afstand af alt antændeligt materiale. Placer ikke gasgrillen under en pavillon, parasol eller lignende genstand.

ADVARSEL! Tilgængelige dele på grillen kan blive meget varme. Brug grillhandsker, når du rører ved gasgrillens varme dele.

ADVARSEL! Blokering i rørene frem til brænderen kan føre til fl ammetilbageslag ("fl ashback"). Læs og følg instruktionerne i kapitlet om vedligeholdelse af brændere.

Tænde grillen med piezotænding

1. Åbn gasgrillens låg.
2. Kontroller, alle drejeknapper står på "Off".
3. Åbn ventilen på gasfl asken og/eller reduktionsventilen.
4. Sørg for at have ansigt og krop så langt væk fra grillen som muligt, når du tænder den.
5. Drej venstre og højre greb til "Max", og tænd derefter grillen ved at dreje det midterste greb (hvor tændingen er) til "Max" (du kan høre, hvordan tændingen klikker).
6. Hvis grillen ikke tænder, skal du dreje kontrolgrebene til "Off" og vente i 5 minutter for at lade gassen sprede sig.
7. Når brænderen er tændt, kan du tænde og slukke de andre brændere med kontrolgrebene. Alle brænderne kan bruges sammen eller i den kombination, der ønskes.
8. Reguler varmen ved at indstille grebene mellem "Off" og "Max".

Tænding af grillen med en tændstik

Værktøj: Tændstiksholderen (hænger under den højre sidehylde).

1. Hvis grillen ikke tændes efter fl ere forsøg, kan den tændes med en tændstik.

2. Åbn gasgrillens låg.

3. Kontroller, alle drejeknapper står på "Off".

4. Tænd en tændstik, og hold den ved hjælp af tændstiksholderen ind til grillens brænder.

5. Drej kontrolgrebet til venstre brænder om på "Max". Brænderen bør antændes inden for 5 sekunder.

6. Hvis brænderen ikke tændes, skal du dreje grebet til "Off" og vente i 5 minutter, så fl askegassen spredes, og proceduren kan gentages.

7. Når brænderen er tændt, skal du tænde de andre brændere med kontrolgrebene. Tryk de enkelte greb ind, og drej til "Max" for at tænde.

8. Hvis brænderen stadig ikke tændes efter fl ere forsøg med tændstik, kan der være et problem med gastilførslen. Hvis dette er tilfældet, skal du med det samme slukke for gastilførslen på både grillen og gasfl asken. Brug ikke gasgrillen, før fejlen er fundet.

Brænderens fl ammemønster

• Brænderens fl amme skal være blå og stabil. Der må ikke opstå nogen gule gnister eller høje lyde. Flammens base må ikke have for stor afstand over brænderens åbning.
• Hvis fl ammen er gul, er der utilstrækkelig ilttilførsel. Hvis der er høje lyde, og hvis fl ammen starter i for stor afstand over brænderens åbning, er ilttilførslen for høj.
• Kontrollér brænderens fl ammemønster før hver gangs brug. Hvis der er afvigelser i mønstret, skal du kontakte en specialist for at få indstillet gasgrillen korrekt igen.

Slukning af gasgrillen

• Efter hver brug skal kontrolgrebene drejes til "Off", hvorefter gasgrillen skal køle af i ca. 5 minutter. Låget skal være åbent.
  • Luk gasfl askens ventil.
• Vent, til gasgrillen er helt afkølet, før du lukker låget.
• Hvis du ikke bruger grillen i en længere periode, skal du frakoble gasfl asken fra grillen og opbevare den et sikkert sted.
• Overdæk gasgrillen med et egnet overtræk, hvis du ikke har planer om at bruge den i en længere periode.

Grilltips

Børst grillisten med madolie før hver gangs brug for at undgå, at maden sætter sig fast på risten. Brug en børste med langt håndtag. Safterne fra maden falder ned på varmeren under tilberedning og fordamper. Den opstigende damp er med til at sætte smag på maden.

• Juster til korrekt temperatur med kontrolgrebene.
• Du får et mere ensartet grillresultat med lukket låg. I så fald bør du have en lavere temperatur.
• Med lukket låg er det muligt at tilberede større kødstykker og hele kyllinger.
• Når låget er lukket, samles der varme inden i gasgrillen. Du bør ikke åbne låget for ofte, da det vil betyde, at den opbyggede varme forsvinder, så tilberedningstiden bliver længere.

Dråbeafl ejringer og fedt

• Fedt og saft, der drypper fra kødet ned på brænderen, forårsager kortvarige fl ammer, hvilket bidrager til en god grillsmag.
• Undgå for mange fl ammer, da de kan brænde kødet.
• Før du griller kødet, skal du skære overfl ødigt fedt væk, og du må ikke bruge for meget marinade, da dette kan betyde, at kødet brænder på.
• Brug kød, der egner sig til grillning. Undgå kød med for meget fedt.
• Hvis der kommer for mange fl ammer, så drej kontrolgrebet til "Off", og vent, til fl ammerne har lagt sig.

ADVARSEL!

Beskyt dig selv og dine hænder mod varme og ild! Brug grillvanter. Brug aldrig vand til at slukke fl ammerne på gasgrillen! Risiko for eksplosion

RENG∅RING OG VEDLIGEHOLDELSE

ADVARSEL! Sørg for, at gasgrillen er kølet helt af, før du påbegynder rengøring. Alle kontrolgrebene skal stå på "Off", og ventilen på gasfl asken skal være lukket.

GENERELT

• Rengør gasgrillen efter hver brug.
• Brug ikke aggressive, slibende eller antændelige rengøringsmidler, da de kan skade overfl aden og/eller forårsage brand.

Emaljerede fl ader

• Rengør alle emaljerede fl ader med varmt sæbevand.
• Fjern fedt og alle madrester fra grillkurven med en plast- eller træspatel.
• Fjern brænderen, før du rengør grillkurven.
• Brug en ikke-slibende rengøringssvamp og et mildt rengøringsmiddel, når du rengør grillkurven.
• Undgå at sænke ventildelen ned i vand.
• Efter montering skal du teste brænderne for at sikre, at de fungerer korrekt.

Rengør drypbakken

• Tøm og rengør drypbakken regelmæssigt. Sørg for, at den aldrig overfyldes med fedt.
• Brug varmt vand og et mildt rengøringsmiddel.
• Du kan komme sand eller kattegrus i drypbakken for at gøre det nemmere at rengøre den for fedt.

Vedligeholdelse af brænder

• Brænderen skal rengøres mindst én gang om året, eller när den trænger til at blive rengjort.
• Sørg for, at der ikke kommer støv eller insekter ind i brænderens åbninger eller i lufttilførslen.
• Rengør brænderen med en piberenser. Brug stålbørste for at fjerne eventuel rust på overfl aden.
• Når du monterer grillen, skal du sørge for, at alle ventiludløb til ventilenheden er placeret nøjagtigt i brænderens luftrør.

OPBEVARING

• Hvis gasgrillen er blevet opbevaret i længere tid, skal du rengøre både grillen og brænderne grundigt.
• Hvis gasgrillen skal opbevares udendørs i længere tid, skal den beskyttes med et passende overtræk. Det er specielt vigtigt om vinteren.
• Opbevar gasgrillen på et tört sted. Udsæt den ikke for fugtige vejrforhold.
• Sidehylderne kan afmonteres, når gasgrillen skal opbevares i en længere periode.
• Dæk brænderen med aluminiumfolie, så der ikke samler sig støv eller insekter indeni.
• Hvis gasgrillen skal opbevares indendørs, skal gasfl asken frakobles og opbevares udendørs. Sørg for, at gasfl asken ikke opbevares i nærheden af varmekilder eller i direkte sollys.
• Undersøg regelmæssigt alle skruer for at sikre, at de er korrekt tilspændt.

FEJLFINDING

PROBLEM ÅRSAG L∅SNING
Brænderen tændes ikke, når du trykker på tændknappen.	Ingen gnister Kontroller gnisten
Brænderen tændes ikke med tændstik.	Ingen gas.	Åbn gasventilen.
	Ujævnt gasfl ow. Rengør brænderrørene.
	Forkert montering mellem brænder og ventil.	Genmonter.
Gul eller orange fl amme med gaslugt. Ufuld	stændig forbrænding. Kontakt gasleverandøren.
Der er svag varme, selv om kontrolgrebet er i stilling "Max".	Gasslangen kan være bøjet eller klemt. Ret gasslangen ud.
	Brænder eller åbninger er blokeret. Rengør.
	Lavt gastryk. Kontakt gasleverandøren.
	Grillen er ikke forvarmet. Forvarm grillen.
Der forekommer flammer.	Overflødigt fedt fra kød.	Skær fedtet væk inden grillning.
	For høj temperatur.	Reguler.
	Fedtafl ejringer.	Rengør
Flammerne blæses ud.	For stærke vindstød.	Find en plads i læ.
Højt stigende gasflamme.	For højt gastryk.	Kontakt Biltema.
Flammetilbageslag ("flashback")	Brænder blokeret.	Rengør.
Fedtbrand.	Aflejret fedt fra mad.	Luk alle greb. Rengør ventiler, lad låget være lukket op, lad ilden brænde ud. Rengør grillen, når den er kølet helt af.
