BRUGSANVISNING 17-030 Biltema

Risiko for alvorlig ulykke.

OBS!

Risiko for mindre personskade eller ma- skinskade.

Oppbevar bruksanvisningen på et sikkert sted i tilknytning til maskinen. Ved et eventuelt salg skal bruksanvisningen følge med maskinen.

2.TEKNISKE DATA

Eltilkobling: .....230 V / 50 Hz
Effekt: 280 W
Turtall, ubelastet: ....3 000-10 000 rpm
Slopeflate: 90 × 90 × 90 mm
Vekt: 1,2 kg
Beskyttelsesgrad: .....IP20
Lydnivå L WA (EN 60745-1 + EN ISO 3744)
Målt lydnivå:....87 dB(A)
Usikkerhet KWA : 3 dB(A)
Garantert lydnivå: .....90 dB(A)

7.1 Risikoer ved arbeid med hjørnesliper

2. Maskinen er koblet til 230 V strømuttak, men virker ikke

- Avbrudd i maskintilkoblingen. Kontroller kabelen for eventuelt brudd.

Denne manual indeholder væsentlige informationer om maskinens brug og sikkerhedsrisici. Alle brugere opfordres til at læse manualen før brug og være særligt opmærksom på følgende anvisninger:

ADVARSEL!

Risiko for alvorlig ulykke.

OBS!

Fare for mindre personskade eller maskinskade.

Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer muligvis ikke altid er i overensstemmelse med maskinen. Eksempler på sådanne detaljer kan være farver på ledninger eller udformning og placering af knapper og greb.

Opbevar manualen et sikkert sted i forbindelse med maskinen. Ved eventuelt salg skal manualen følge maskinen.

2. TEKNISKE SPECIFIKATIONER

Eltilslutning: .....230 V / 50 Hz
Effekt: 280 W...
Hastighed, ubelastet: .....3000-10000 rpm
Slibeflade: 90 x 90 x 90 mm
Vægt: 1,2 kg
Indkapslingsklasse: .....IP 20
Lydniveau L WA (EN 60745-1 + EN ISO 3744)
Målt lydniveau:....87dB (A)
Usikkerhed KWA : .....3dB (A)
Garanteret lydniveau: .....90dB (A)
Vibrationer (EN 60745-1 + EN ISO 28927-3)
Venstre håndtag: .....8,5 m/s²
Højre håndtag: .....8,2 m/s ^2
Usikkerhed K:....1,5 m/s ^2

3. ANVENDELSESOMRÅDE

17-030 Hjørnesliber 280W er beregnet til tørslibning af mindre flader og hjørner af træ, gips og metal. Med forlænget spids til slibning af detaljer samt bedre adgang i trange omgivelser.

Maskinen må ikke bygges om eller anvendes til vådslibning.

4. GENERELLE

SIKKERHEDSFORSKRIFTER

Når der arbejdes med maskiner, skal de efterfølgende punkter altid bemærkes. Vis også hensyn overfor arbejdsstedets sikkerhedsforskrifter og respektér de love, regler og forordninger, der gælder, hvor maskinen anvendes.

4.1 Arbejdsområde

• Rengør regelmæssigt. Støv, affald og skrammel på en arbejdsplads øger risikoen for ulykker, brand og eksplosion.
• Arbejd ikke i mørke, eller när belysningen er dårlig.
• Opbevar eksplosive eller brandfarlige væsker og luftarter udenfor arbejdsområdet.
• Hold børn og uvedkommende væk fra arbejdsområdet.
• Forbindingskasse og telefon skal være tilgængelig.

4.2 Personlig sikkerhed

• Læs altid manualen inden brug.
- Vær især opmærksom på maskinens advarselssymboler.
- Brug ikke maskinen, hvis du er træt eller påvirket af stoffer, alkohol eller medicin.
- Brug altid åndedrætsværn, beskyttelsesbriller og høreværn.
- Brug det rigtige arbejdstøj og skridsikre sko.
- Brug hårnet, hvis du har langt hår. Bær ikke smykker eller løstsiddende tøj, som kan sidde fast i maskinen.
- Indtag altid en god arbejdsstilling med god balance.
- Lad ikke det, at du bliver vant til maskinen, føre til uforsigtighed.

4.3 Brug og pasning af maskiner

• Kontroller, at alle beskyttelsesanordninger er på plads, og at de fungerer.
• Kontroller, at alle maskindele, især de bevægelige, er hele og korrekt monteret.
• Kontroller, at alle knapper og greb fungerer. Vær især omhyggelig med, at afbryderen virker, så du altid kan slukke for maskinen.
• Brug ikke en defekt maskine. Overlad den til et autoriseret serviceværksted til reparation.
• Brug kun anbefalet skæreværktøj, tilbehør og reservedele.
• Brug kun maskinen til det, den er beregnet til. Arbejdet er altid sikrere og hurtigere, när maskinen bruges til det, den er konstrueret til.
  • Overskrid ikke maskinens kapacitet.

• Tag altid fat i maskinens håndtag, när maskinen skal bæres. Hold ikke fingeren på afbryderen.

• Undgå utilsigtet start ved at afbryde strømmen før service og reparation, eller när maskinen ikke er i brug.

• Fjern altid nøgler, værktøj og andre løse dele fra maskinen, før den startes.
• Efterlad aldrig maskinen uden opsyn, när stikket er sat i stikkontakten.
• Rengør maskinen efter brug og tilse den regelmæssigt.
• Opbevar maskinen tørt og beskyttet, udenfor børns rækkevidde.

4.4 Elsikkerhed

• Udsæt ikke elektriske maskiner for regn eller fugtighed, hvis de ikke er indkapslede til det.
• Händter ledninger forsigtigt og beskyt dem mod varme, olie og skarpe kanter.
• En eventuel forlængerledning må ikke være rullet op på tromlen. Træk hele ledningen ud af kabeltromlen.
• Brug kun en rigtigt dimensioneret forlængerledning med henblik på længde og ledningsareal i forhold til udtagets strømstyrke.
• Udendørs må der kun anvendes forlængerledning, som er godkendt til udendørs brug.
• Undgå kontakt med jordede genstande, f.eks. rør, radiatorer og køleanlæg, når du arbejder med maskinen. Risiko for elektrisk stød øges, når du er jordet.
• Eventuel reparation og ledningsudskiftning må kun udføres af autoriseret elektriker.

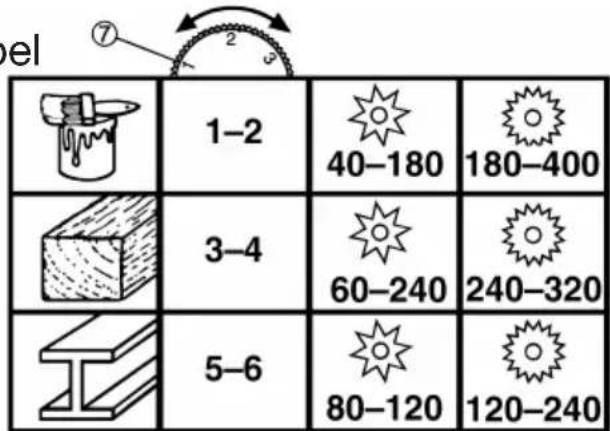

Hjul til variabel hastighed

el ⑦ 1-2 40-180 180-400 3-4 60-240 240-320 5-6 80-120 120-240

OBS! Kontrollér altid, at netspændingen stemmer med det, der er angivet på skiltet på maskinen.

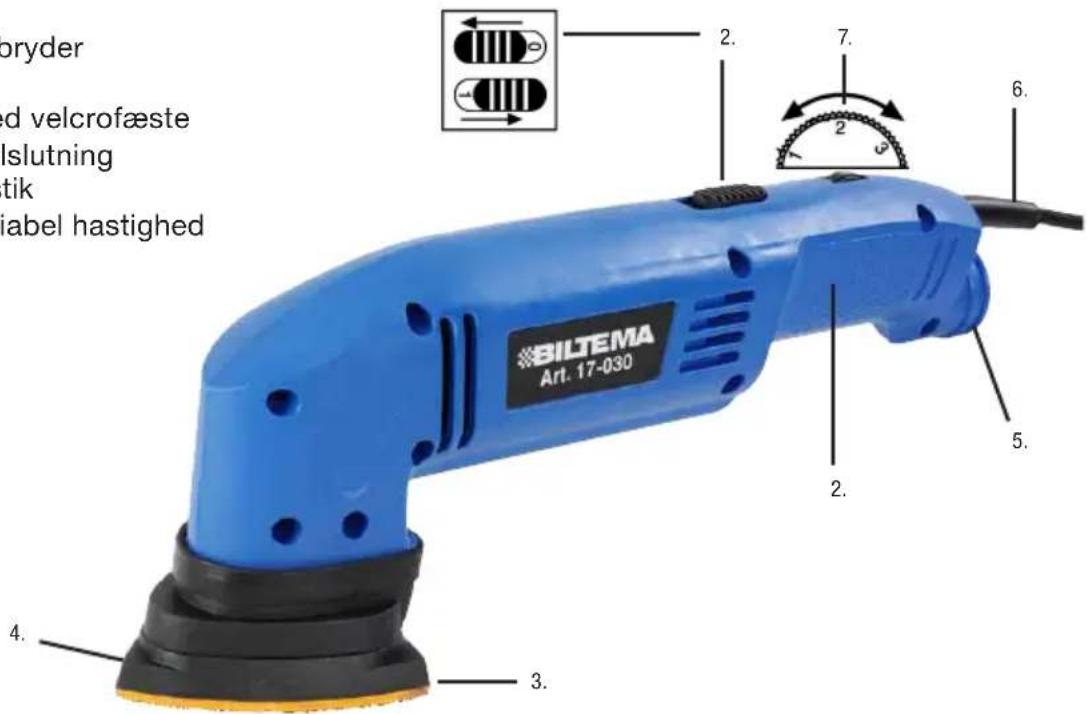

5. OVERSIGTSBILLEDE

1. Håndtag
2. ON/OFF-afbryder
3. Slibepapir
4. Slibesål med velcrofæste
5. Støvsugertilslutning
6. Ledning & stik
7. Knap til variabel hastighed

bryder d velcrofæste slutning tik iabel hastighed BILTEMA Art. 17-030 2. 7. 6. 5. 2. 3. 4. 3.

6. MONTERING

Hjørneslibemaskinen er monteret og klar til brug ved modtagelse. Ved udpakningen kontrolleres, at maskinen ikke er beskadiget under transporten, samt at alle dele og alt tilbehør er med.

6.1 Montering af slibepapir

Maskinen er klar til brug bortset fra, at der skal sættes slibepapir på slibesålen.

Da slibemaskinens slibesål (4) er forsynet med velcro, kan der kun anvendes slibepapir, som er beregnet til denne fastgørelse. Bank eventuelt tilbageværende slibestøv væk inden påsætning af nyt slibepapir. Placer slibepapi-rets runde hul over det tilsvarende hul (3) på maskinens slibesål (4) og tryk det fast. Sørg for, at papiret ligger fladt på slibesålen.

Brug kun slibepapir af god kvalitet, da dette øger slibningens effektivitet og reducerer arbejdstiden. Brug grovkornet slibepapir (40-60-80), når det er store mængder, der skal slibes væk. Som finish anvendes slibepapir med finere korn (120-180-240).

6.2 Støvudsugning

Indånding af slibestøv er sundhedsskadeligt. Arbejd derfor altid med støvudsugning. Slut en egnet støvsuger til støvsugertilslutningen (5).

7. SÄERLIGE

SIKKERHEDSFORSKRIFTER

7.1 Risici ved arbejde med en hjørneslibemaskine

• Risiko for indånding af farligt støv – brug åndedrætsværn.
• Risiko for øjenskade – brug sikkerhedsbriller.
• Risiko for høreskader – brug høreværn.

7.2 Symboler på maskinen

Dobbeltisoleret

Slibemaskinen er dobbeltisoleret, hvilket gør det muligt at sætte slibemaskinen til stikkontakter uden jord.

Manual

Læs manualen og især sikkerhedsinstruktionerne igennem, inden maskinen tages i brug.

8. ANVENDELSE

OBS! Kontroller altid, at strømtilslutningen stemmer overens med mærkespændingen, som er at finde på maskinskiltet.

8.1 Funktioner

Tænd / sluk

Slut maskinens ledning til en stikkontakt med korrekt netspænding.

Tænd: Sæt strømafbryderen på position "I".

Sluk: Sæt strømafbryderen på position "0".

Regulering af hastighed

Maskinen er forsynet med en knap (7) til regulering af hastigheden. Afhængigt af anvendelsen kan hastigheden reguleres ved at dreje på knappen (7) mellem stillingerne 1 (laveste hastighed, f.eks. til blød slibning) og 6 (højeste hastighed).

Se Fig. 2 vedrørende forslag til indstilling ved forskelligt slags arbejde. Læg mærke til, at indstillingerne i skemaet kun er anbefalinger, og at andre indstillinger kan være mere egnede i specifikke tilfælde.

OBS: Hastigheden er afhængig af det tryk maskinen påføres under arbejdet. Overbelast IKKE maskinen.

Start maskinen og støvsugeren. Før slibesålen med cirkelbevægelser hen over fladen, som skal slibes. Tryk ikke til, men brug maskinens egen vægt. Slib flere gange med finere og finere kornstørrelse. Maskinen er særligt egnet til arbejde i svært tilgængelige hjørner og kanter. Til at slibe profiler og fordybninger kan man også arbejde med slibesålens spids og kanter.

ADVARSEL!

Funktion og brug af denne maskine er kun som angivet i denne manual.

9. OPBEVARING

Når maskinen ikke er i brug, skal den opbe- vares i et tørt og aflåst lokale, utilgængelig for børn.

10. SERVICE OG VEDLIGEHOLDELSE

10.1 Vedligeholdelse efter udført arbejde

ADVARSEL!

Afbryd altid strømmen (tag stikket ud af stikkontakten), når maskinen ikke skal bruges mere, inden nogen form for service samt ved skift af tilbehør.

• Maskinen er stort set vedligeholdelsesfri. En fugtig klud er nok til rengøring af kappen. Brug ikke opløsningsmidler. Dyp aldrig elektriske apparater i vand. Tør kappen af.
• Rengør udsugningsåbningerne (3) med en tør pensel.
• Rengør luftindtagene omhyggeligt med trykluft.

10.2 Fejlfinding

Sluk maskinen, hvis følgende sker:

• Overophedning af maskinen.
- Defekt stik, ledning eller beskadiget ledning.
• Defekt afbryder.
- Røg eller andet ildelugtende, der skyldes brændt isolationsmateriale.

1. Elmotoren bliver varm

• Elmotorens ventilationsribber til køling er tilstoppet.
  Rengør ventilationsribberne.

Lad en fagmand undersøge eller repa- rere maskinen.

2. Maskinen er tilsluttet en 230 V stikkontakt, men fungerer ikke.

• Brud på maskintilslutningen.
  Kontroller ledningen for eventuelt brud.
• Defekt afbryder på maskinen.
  Lad en fagmand undersøge eller repa- rere maskinen.

3. Slibestøvet suges ikke op.

- Kan skyldes tilstoppet støvudblæser. Rengør maskinens udblæsningsåbning.

Reparation må kun udføres af en fagmand.

11. EL-AFFALD

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afleveres der, hvor der indsamles til genbrug. (Iht. direktiv 2002/96/EG og 2006/66/EC)
