BRUGSANVISNING HPW 105 Biltema

DK - Læs hele manualen, og vær sikker på, at du forstår indholdet, før du tager produktet i brug første gang! Opbevar manualen sammen med maskinen, så du har den til fremtidig brug.

CE

EU- FÖRSÄKRAN OM ÖVERENSSTÄMMELSE/EF-OVERENSSTEMMELSESERKLÆRING/ EU-VAATIMUSTENMUKAISUUSVAKUUTUS/ EF-SAMSVARSERKLÆRING/ EC DECLARATION OF CONFORMITY

Produktnamn/Produkt navn/Tuotenimi/ Produkt navn/Product name:

HÖGTRYCKSTVÄTT HPW 105

H∅YTRYKKSVASKER HPW 105

PAINEPESURI HPW 105

H∅JTRYKSRENSER HPW 105

HIGH PRESSURE CLEANER HPW 105

BILTEMA

Garnisonsgatan 26

SE-254 66 HELSINGBORG

SWEDEN

Denne overensstemmelseserklæring udstedes på fabrikantens ansvar/

Undertecknat för/Underskrevet for og på vegne af/Puolesta allekirjoittanut/Undertegnet for og på vegne av/Signed for and on behalf of Biltema.

HELSINGBORG 2020-09-07

Patrik Lundholm

Usikkerhet (K): 1,5 m/s²

Garantert lydeffekt (LWA): .... 92 dB(A)

Målt lydeffekt: (LWA): ..... 89 dB(A)

Alle operatører skal læse denne brugsanvisning omhyggeligt. Opbevar brugsanvisningen et sikkert og let tilgængeligt sted. Vi forbeholder os muligheden for, at billeder og illustrationer afviger fra produktet.

INDHOLDSFORTEGNELSE

SIKKERHED . . . . . . . . . . . . . SIDE 24

FAKTA OM PRODUKTET .....SIDE 25

BRUG ......SIDE 26

VEDLIGEHOLDELSE. . . . . . . .SIDE 29

SIKKERHED

Symbol: Betydning
	Læs brugsanvisningen.
	Brug høreværn.
	Brug beskyttelsesbriller.
	Maskinen er dobbeltisoleret og behøver derfor ikke sluttes til jord. Eventuel reparation af elektriske dele må kun udføres af en kvalifi ceret reparatør.
	Må ikke sluttes til drikke-vand, hvis hanen ikke har en indbygget kontraventil, eller der er monteret en ekstern kontraventil.
	Ret ikke højtryksstrålen mod mennesker, dyr, aktivt elek-trisk udstyr eller mod selve maskinen.
	Garanteret lydeffektniveau, brug høreværn.

Terminologi
Generelle sikker-hedsforskrifter.	Grundlæggende sikkerhedsviden om elværktøj som alle operatører skal have, selv om ikke alle punkter er relevante.
Særlige sikker-hedsforskrifter	Værktøjsspecifi kke forskrifter.
ADVARSEL! Risiko	for dødsfald eller alvorlig personskade.
FORSIGTIG! Risiko	for mindre personskade.

GENERELLE SIKKERHEDSFORSKRIFTER FOR ELVÆRKT∅J

⚠ ADVARSEL! Læs alle sikkerhedsforskrifter, anvisninger, illustrationer og specifi kationer, som følger med dette elværktøj. Hvis følgende anvisninger ikke følges, er der risiko for elektrisk stød, brand eller alvorlig tilskadekomst.

SIKKERHED PÅ ARBEJDSPLADSEN

d. Hold arbejdspladsen ren og godt oplyst. Uryddelige eller mørke arbejdspladser øger risikoen for ulykker.
e. Brug aldrig elværktøj i eksplosive omgivelser, f.eks. i nærheden af brandfarlige væsker, gasser eller støv. Elværktøj danner gnister, som kan an-tænde støv og dampe.
f. Hold børn og uvedkommende på afstand, når du bruger elværktøj. Hvis du bliver distraheret under arbejdet, kan du miste kontrollen.

ELSIKKERHED

a. Elværktøjets stik skal passe i stikkontakten. Modifi - cer aldrig stikket. Elværktøj med jordforbindelse må ikke tilsluttes lysnettet med en stikadapter. Originale stik mindsker risikoen for elektrisk stød.
b. Undgå kropskontakt med jordede overfl ader, såsom rør, radiatorer, komfurer og køleskabe. Risikoen for elektrisk stød øges, når du er forbundet til jord.
c. Udsæt ikke elværktøjer for regn og fugt. Hvis der trænger vand ind i elværktøjet, øges risikoen for elektrisk stød.
d. Ledningen må ikke mishandles. Brug ikke ledningen til at bære eller trække elværktøjet. Træk ikke i ledningen, når du afbryder forbindelsen, tag fat i stikket. Hold ledningen på afstand af varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfi Itrede ledninger øger risikoen for elektrisk stød.

e. Når du bruger elværktøjet udendørs, skal der bruges en forlængerledning, der er beregnet til udendørs brug. Forlængerledninger til udendørs brug mindsker risikoen for elektrisk stød.
f. Der skal bruges en fejlstrømsafbryder, hvis elværktøjet skal bruges et fugtigt sted. Fejlstrømsaf-brydere reducerer risikoen for elektrisk stød.

PERSONLIG SIKKERHED

a. Vær opmærksom på, hvad du gør, og brug almindelig sund fornuft, når du bruger elværktøjet. Brug ikke elværktøj, når du er træt eller påvirket af stoffer, alkohol eller medicin. Manglende opmærksomhed kan resultere i alvorlig personskade.
b. Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller. Beskyttelsesudstyr såsom åndedrætsværn, skridsikre sikkerhedssko, hjelm og høreværn bør benyttes, när det er nødvendigt.
c. Undgå utilsigtet start. Sørg for, at afbryderen er i slukket stilling, før du tilslutter elværktøjet til lysnettet, samt når du tager fat i og bærer værktøjet.
d. Stræk dig ikke for at kunne udføre en arbejdshandling. Bevar et solidt fodfæste og god balance. God balance giver bedre kontrol over elværktøjet i uventede situationer.
e. Ignorer ikke sikkerhedsforskrifterne, blot fordi du kender værktøjet godt. En skødesløs handling kan forårsage alvorlige personskader på en brøkdel af et sekund.

BRUG OG VEDLIGEHOLDELSE AF ELVÆRKT∅J

a. Tving ikke elværktøjet. Brug det rigtige elværktøj til arbejdet. Elværktøj gør arbejdet bedre og sikrere, når det bruges i det rigtige tempo for den tilsigtede opgave.
b. Brug ikke elværktøjet, hvis afbryderen er defekt. Elværktøj, som ikke kan slukkes med afbryderen, er farligt og skal repareres.
c. Afbryd strømmen til elværktøjet, før du justerer, installerer og opbevarer det. Denne sikkerhedsforanstaltning eliminerer risikoen for utilsigtet start af elværktøjet.
d. Opbevar elværktøjet uden for børns rækkevidde. Lad ikke ukyndige personer bruge elværktøjet. Elværktøj er farligt i hænderne på ukyndige brugere.
e. Følg vedligeholdelsesrådene. Kontroller, at elværktøjet er i funktionsdygtig tilstand, og at alle dele er hele og korrekt monterede. Hvis elværktøjet er beskadiget, skal det repareres inden brug. Mange ulykker skyldes dårligt vedligeholdt elværktøj.
f. Brug elværktøj og tilbehør i henhold til instruktionerne i brugsanvisningen og under hensyn til arbejdsforhold og opgave. Hvis elværktøjet anvendes til ikke-tilsigtede opgaver, kan der opstå farlige situationer.

g. Hold håndtag og greb tørre, rene og fri for olie og fedt. Glatte håndtag og greb påvirker operatørens kontrol over elværktøjet i uventede situationer.

SERVICE

- Service på elværktøjet skal udføres af en autoriseret reparatør med originale reservedele. Det sikrer, at elværktøjet er sikkert at bruge.

SÄERLIGE SIKKERHEDSFORSKRIFTER

• Hold altid i det isolerede håndtag, da det beskytter mod elektrisk stød, hvis elværktøjet skærer sin eget eller en anden elektrisk ledning over.
• Maskinen er ikke egnet til tilslutning til drikkevandsrør.
• Advarsel! Højtryksstråler kan være farlige, hvis de misbruges. Ret ikke vandstrålen mod personer, elektrisk udstyr eller selve højtryksrenseren.
• Advarsel! Brugikke vandstrålen til at rengøre sko eller tøj på dig selv eller andre.
• Advarsel! Højtryksrensere må ikke anvendes af børn eller andre personer, som ikke forstår brugsanvisningen.
• Advarsel! Højtryksslanger, beslag og koblinger er vigtige for at garantere maskinens sikkerhed. Brug kun slanger, beslag og koblinger, der anbefales af producenten. Af hensyn til maskinens sikkerhed må der kun anvendes reservedele, der er godkendt af producenten.
• Advarsel! Det høje tryk i vandstrålen kan få dele til at springe tilbage mod brugeren. Bær derfor altid beskyttelsesudstyr, når du bruger maskinen, såsom beskyttelsesbriller og høreværn.
• Advarsel! Der er risiko for pludselig reaktion og momentbelastning mod strålen, når sprøjtedysen anvendes. Sørg for, at du står stabilt, og at du holder sprøjtedysen godt fast, ellers kan du komme til skade selv eller andre.
• Advarsel! Risiko for livsfare! Vær forsigtig, når du rengør højtryksrenserens dæk, da det medfører risiko for personskade eller eksplosion. Et første tegn på et beskadiget dæk er, at dækket er misfarvet. Beskadigede dækventiler eller dæk udgør livsfare. Hold altid vandstrålen mindst 30 cm fra dækkene.

FAKTA OM PRODUKTET

Anvendelsesområde

Højtryksrenseren er udstyret med en kemibeholder til brug med rengøringsmidler beregnet til højtryksrensere.

Den er konstrueret til at bruges:

• med koldt vand ved en temperatur på 0 — 40 °C.

• til rengøring af køretøjer, både, landbrugsredskaber og maskiner, indkørsler, udenomsarealer m.m.

• med rent vand.

• i overensstemmelse med instruktionerne i denne brugsvejledning.

Forkert brug kan forårsage alvorlige personskader. Højtryksrenseren må ikke bruges til andre formål end angivet ovenfor.

• Elværktøjet må benyttes til privat brug med anbefalet tilbehør og i overensstemmelse med anvisningerne i brugsanvisningen. Al anden brug betragtes som forkert.
• Elværktøjet må ikke ændres, åbnes eller repareres af uvedkommende.

TEKNISKE DATA

Dette er inkluderet: Justerbar sprojtedyse, rensenål for kalk.

Spændingsområde og -frekvens 230 V / 50 Hz

Effekt 1400 W

Maks. tryk 105 bar

Arbejdstryk 70 bar

Vandmængde 300 L/h

Vandmængde, maks. 402 L/h

Indgående vandtryk, maks. . . . 6 bar

Indgående vandtemperatur, maks 40 °C

Målt lydtryk (LPA): 81 dB(A)

Usikkerhed (K): 1,5 m/s²

Garanteret lydeffekt (LWA): ... 92 dB(A)

Målt lydeffekt: (LWA): ..... 89 dB(A)

Vibrationer K=1,5 m/s²

Vægt 6 kg

Universalmotor med aluminiumhus Aluminiumpumpe

Slange 5 m

Kabel 5 m

ST∅J OG VIBRATIONER

De angivne lyd- og vibrationsniveauer er emissionsværdier til sammenligning mellem maskiner og en foreløbig eksponeringsvurdering. Ved fastsættelse af passende sikkerhedsforanstaltninger skal der tages hensyn til alle faktorer, der påvirker den samlede eksponering. Det kan for eksempel være monteret tilbehør, arbejdstid, arbejdsopgave, arbejdsmiljø eller dårlig vedligeholdelse af maskinen.

FORSIGTIG!

RISIKO FOR H∅RE- OG VIBRATIONSSKADER.

• Brug passende høreværn med hensyn til eksponeringen.
• Tag en pause fra arbejde ved følgende symptomer: kolde eller hvide fi ngre, følelsesløshed, snurren, reduceret kraft i hænderne, kramper, ømhed.

EMBALLAGENS INDHOLD

Kontrollér, at følgende dele er med i pakken, inden emballagen bortskaffes:

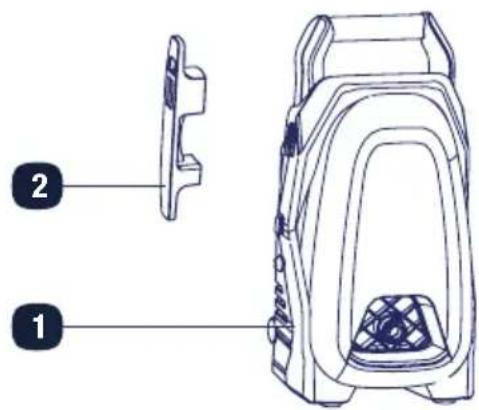

MASKINDELE

1. Højtryksrenser
2. Ledningsholder
3. Sprøjtedyse spiral
4. Sprøjtepistol
5. Højtryksslange
6. Lynkobling, indløb
7. Dysenål
8. Manual

Advarsel! Træk ledningen ud af stikkontakten, før du udfører vedligeholdelsesarbejde på maskinen. Brug kun originale reservedele. Før maskinen bruges, er det vigtigt at undersøge arbejdsområdet. Kontroller, at der ikke er noget at snuble over, og at alle døre og vinduer er lukket.

⚠ ADVARSEL! KONTROLLER, AT LYSNETTETS SPÆNDING ER 230 V F∅R TILSLUTNING.

MONTERING

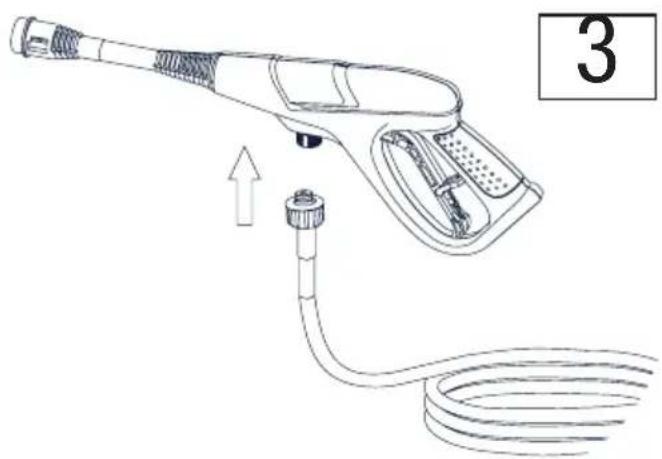

1. Tilslut slangen til sprøjtepistolen. Spænd den godt fast.

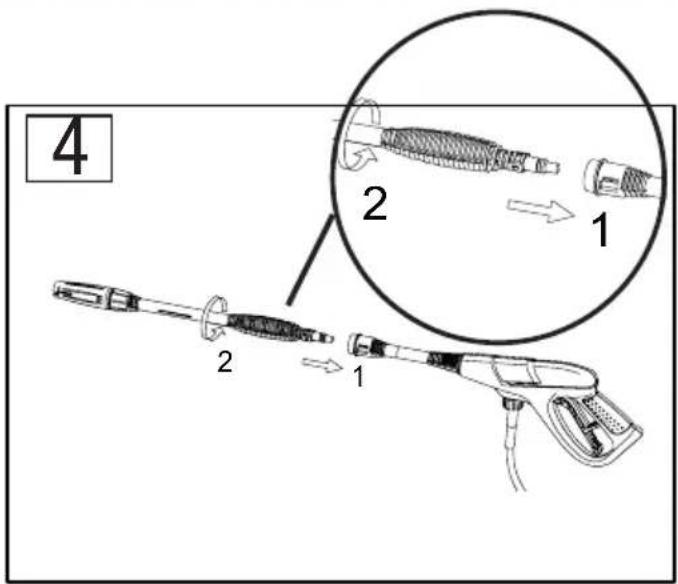

1. Placer sprøjtedysen i sprøjtepistolen, og drej 1/4 omgang for at låse den fast. Kontroller, at dysen sidder godt fast.

4 2 1 2 1

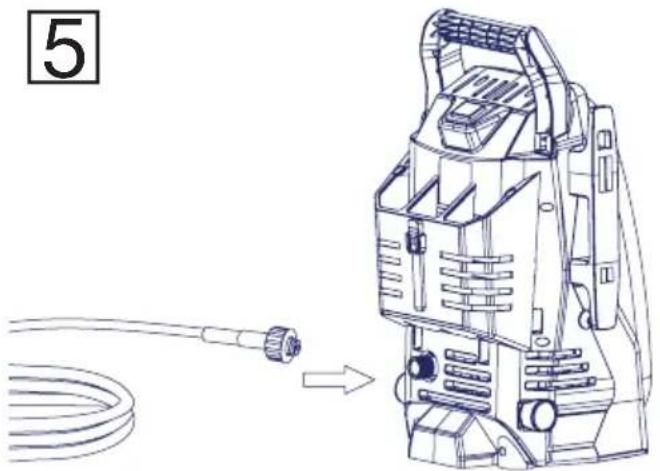

1. Fastgør højtryksslangen til maskinens vandudløb, og spænd til med hånden.

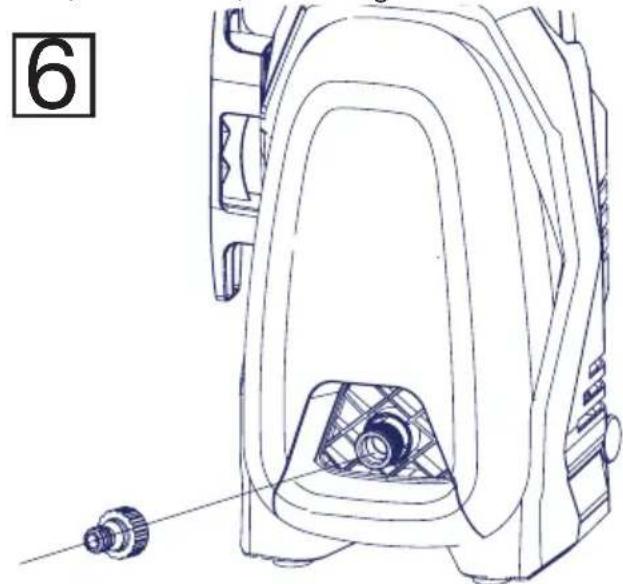

1. Sæt indløbskoblingen fast på maskinens vandindtag. Spænd til med hånden. Maskinen fungerer også med vand fra andre kilder end en vandhane, for eksempel fra damme eller vandtønder. Hvis du planlægger at bruge en af de sidstnævnte metoder, anbefaler vi, at du bruger et ekstra vandfi liter.

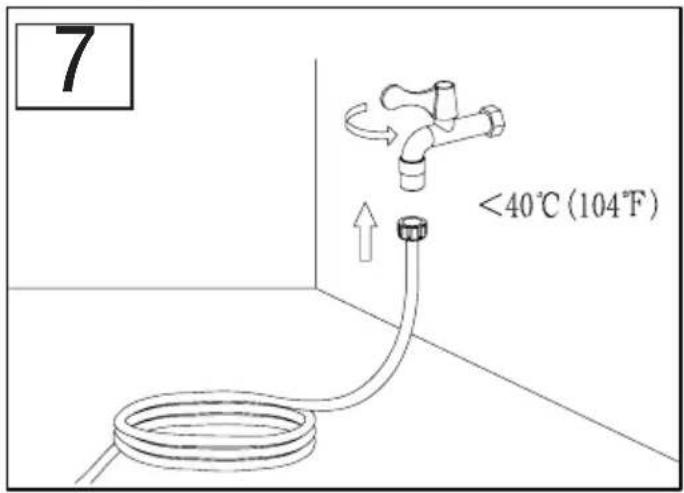

og luk op for vandet. Vent, indtil en jævn strøm af vand strømmer gennem slangen. Luk derefter for vandet igen.

7 <40°C (104°F)

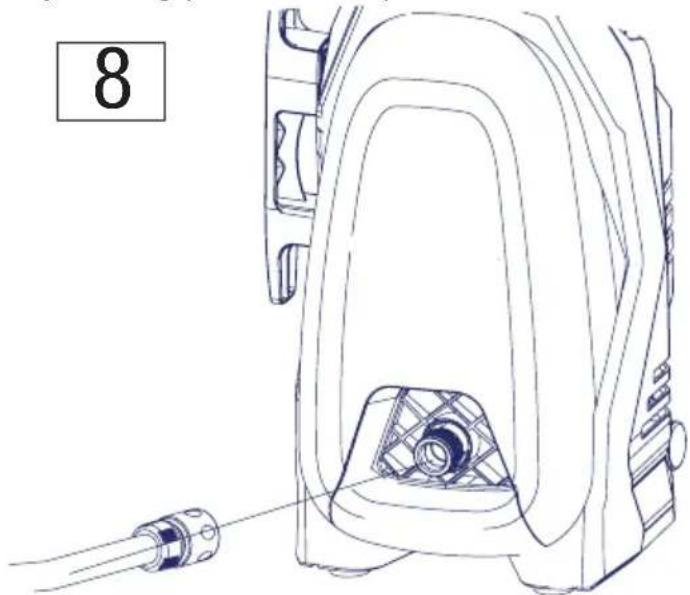

1. Fastgør haveslangen til højtryksrenseren med en lynkobling (ikke inkluderet).

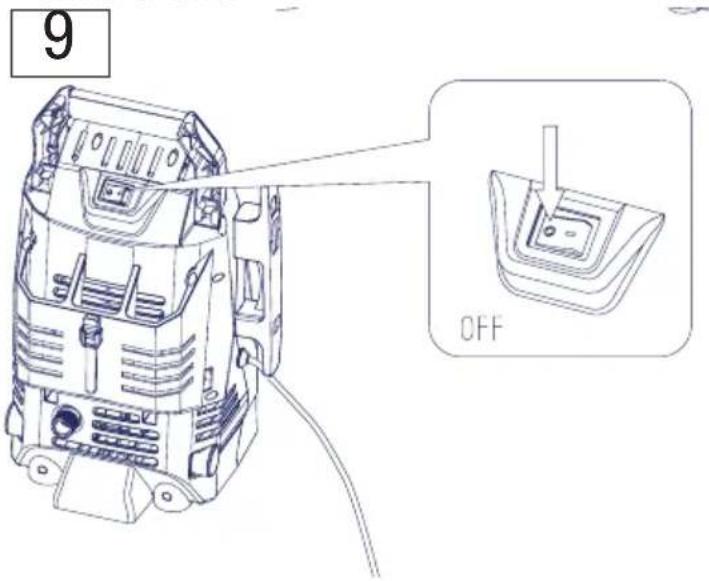

1. Før du sætter ledningen i stikkontakten, skal du kontrollere, at højtryksrenserens TÆND/SLUK-kontakt er slukket, samt at dine hænder samt stikket er tørre.

9 OFF

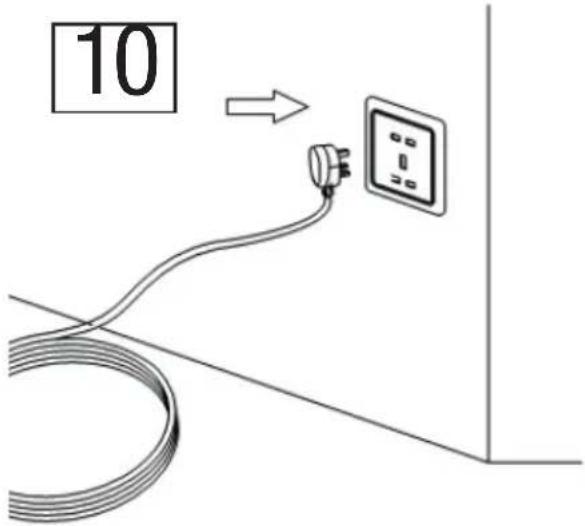

1. Sæt ledningen i hovedafbryderen. OBS! Vi anbefaler, at der bruges fejlstrømsafbryder.

10

Funktioner og i indstillinger

Sæt dig ind i elværktøjets funktioner, og juster indstillingerne, så de passer til operatøren og arbejdet.

Inden start

1. Undersøg maskinen for eventuelle skader.
2. Kontroller, at alle dele af maskinen sidder korrekt.
3. Kontroller, at vandslangen og højtryksslangen sidder tæt til.

BETJENING

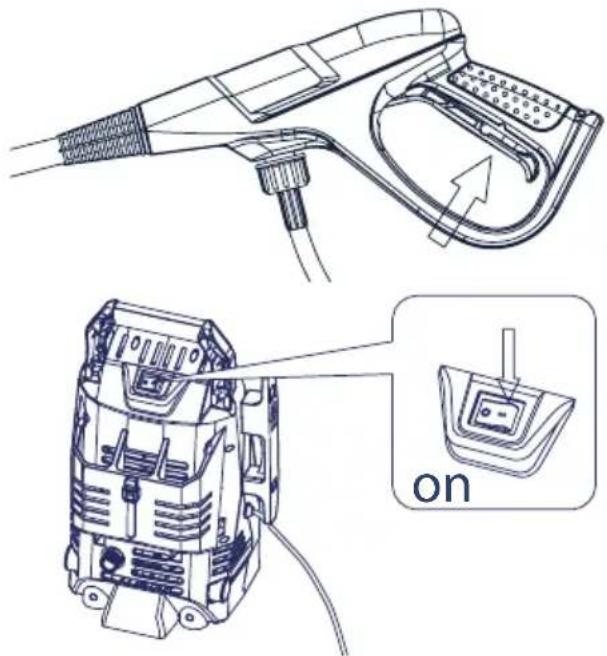

Start

1. Placer højtryksrenseren på et plant underlag. Stå stabilt.
2. Åbn for vandet i haveslangen.

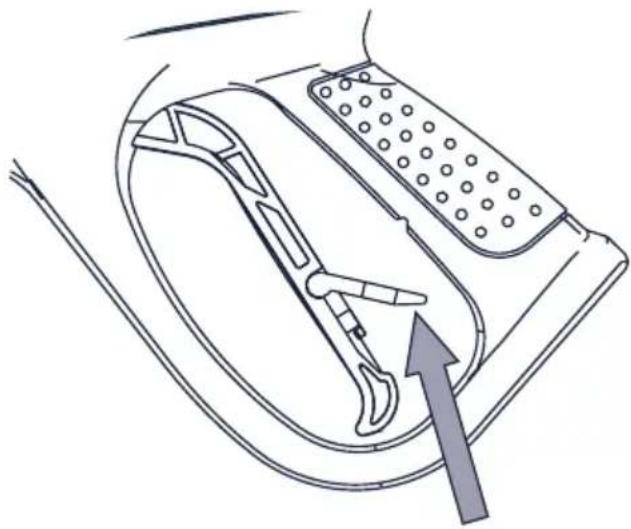

3. Lås sikkerhedslåsen på sprøjtepistolen op, og tryk aftrækkeren ind, indtil der kommer en jævn strøm af vand.
4. Tænd med TÆND/SLUK-knappen.

1. Slip aftrækkeren, og lås sikkerhedslåsen.

OBS! Prøv altid højtryksrenseren på et lille, diskret område, før du bruger den. For eksempel kan højtryksstrålen fjerne maling eller beskadige visse overfl ader.

VEDLIGEHOLDELSE

Sluk for maskinen, og sæt den justerbare dyse på OBS! Maskerne i maskinens fi ltre er ikke beregnet til fi ltrering af store mængder urenheder.

Rengøring

Hold alle betjeningsgreb og ventilationsåbninger fri for støv, olie og fedt. Brug ikke kraftige rengøringsmidler, der kan skade plastdelene.

• Tør maskinen af med en fugtig klud efter hver gangs brug.
  • Rengør højtryksdysen.

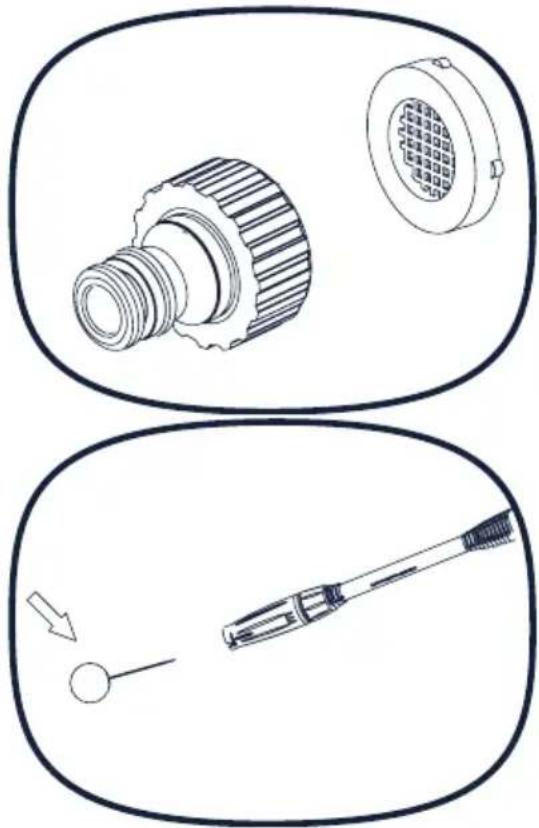

• Højtryksrenseren er udstyret med et fi Iter ved vandindløbet for at beskytte pumpen. Det er vigtigt at holde dette fi Iter rent, da vandgen-nemstrømningen ellers kan blive begrænset, og pumpen tager skade. Filteret renses ved at fjerne lynkoblingen og tage fi ltret ud.
• Skyl fi ltret rent.
• Sæt fi ltret og lynkoblingen på plads igen.

Rengør for kalk

Med tiden kan der samle sig kalk i dysen. Brug rengøringsnålen til at fjerne kalken.

• Elværktøjet må ikke åbnes, ændres eller repareres af uvedkommende.
• Tag stikket ud af stikkontakten, før du udfører service og vedligeholdelse.
• Brug kun identiske reservedele.

OPBEVARING

Opbevar elværktøjet utilgængeligt for børn og uvedkommende i et rent og tørt lokale, der har en temperatur mellem 0 °C og +40 °C. Maskinen må ikke udsættes for frost, og maskinen skal altid tømmes, før den sættes til opbevaring. Højtryksslangen må ikke bøjes.

FEJLFINDING

PROBLEM MULIG ÅRSAG L∅SNING
1. Maskinen får ingen strøm.	Kontroller, at stikket og elledningen er intakte.Kontroller, om andre dele af maskinen er defekte, f.eks. TÆND/SLUK-knappen eller motoren.	Kontakt dit Biltema-varehus
2. Højtryksrense-ren arbejder i stød.	Der er en løs elektrisk forbindelse inde i maskinen.TÆND/SLUK-knappen er defekt.Dyser er tilstoppet, hvilket medfører, at trykket falder, og så starter højtryks-renser kortvarigt for at opbygge trykket igen.	Kontakt dit Biltema-varehusRengør dysen med den medfølgende nål.
3. Der opbygges intet eller kun lavt tryk.	Kontroller, om der er luft i systemet.Kontroller indløbsrøret til pumpen for utætheder, at slangen ikke er tilstoppet, og at rørene ikke er bøjede.	Udluft maskinen. Kør maskinen, uden at højtryksslangen er tilsluttet, indtil der kommer vand uden bobler. Sæt derefter højtryksslangen på igen.Kontakt dit Biltema-varehus
4. Der forekom-mer variationer i trykket.	Kontroller, om dysen er tilstoppet.Kontroller, om indløbet er tilstoppet.	Hvis det er tilstoppet, skal højtryksdy-sen rengøres med den medfølgende rensenål.Sørg for, at indløbsslangen ikke er snoet.
5. Maskinen lækker.	Tætningselementerne er defekte.Højtryksrenseren er opbevaret i temperaturer under frysepunktet, det resterende vand er froset, så pumpen er revnet.	Kontakt dit Biltema-varehus

AFFALD

Brugte elektriske og elektroniske produkter,

herunder alle typer batterier, skal afl everes på en
