BRUGSANVISNING 17-664 Biltema

Risiko for alvorlig ulykke.

Denne manual indeholder væsentlige informationer om maskinens brug og sikkerhed. Alle brugere opfordres til at læse manualen før brug og være særligt opmærksom på disse symboler:

OBS!

Viser, at forkert fremgangsmåde kan påvirke arbejdets effektivitet eller føre til skader på personer og materiel.

Risiko for alvorlige ulykker.

Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer muligvis ikke altid er i overensstemmelse med maskinen. Eksempler på sådanne detaljer kan være farver på ledninger eller udformning og placering af knapper og greb. Opbevar manualen på et sikkert sted i forbindelse med maskinen. Ved eventuelt salg skal manualen følge med maskinen.

1. TEKNISKE DATA

Art nr 17-663 17-664
Model 40B 55B
Pumpehustype		Ettrins remtrukket	Totrins remtrukket
Anb. kom- pressorstørrelse	hp / kW	4,0/3,0 5,5/4,0
Omdrejningstal rp	m 1490	1370
Maks. tryk bar 10	10
Genneml. luft- mængde	l/min 3	95 582
Frit afgivet luftmængde ved 6 bar	l/min 2	95 490
Oliemængde	l	0,5	0,9
Remskivedia- meter	mm	258	402
Profil på drivrem		A	SPZ
Mål	cm	26,5 x 25,8 x 32,5	35 x 40 x 50
Vægt	kg	8,3	24

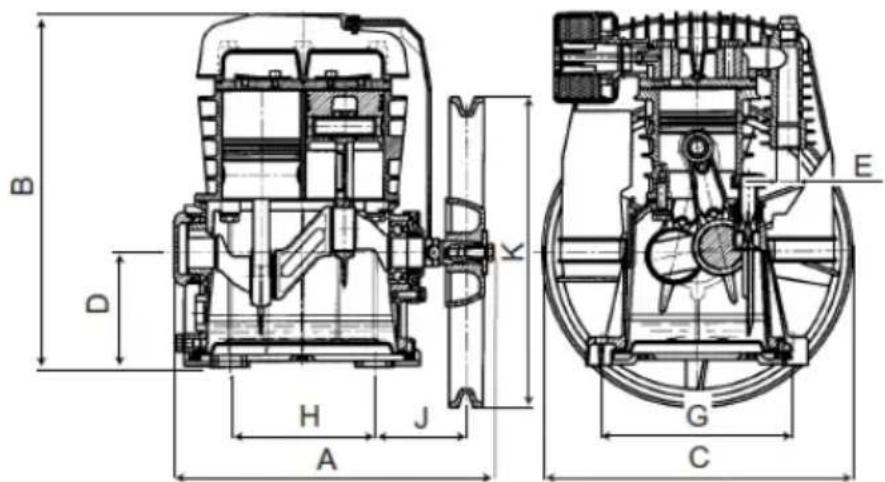

Mål i mm 17-663 17-664
A	264,5 347
B	293,5	431
C	258	402
D	95	130
E	R1/2"	R3/4"
G	160	200
H	120	169
J	76	84
K	251,4	398

Denne kompressorblok er konstrueret og fremstillet til diskontinuerlig drift. Derfor anbefales det, ar den kontinuerlige driftstid ikke overstiger 70 % af den totale tid inden for en 15 minutters periode. Denne kompressorblok er fremstillet til at være en trykluftskilde indendørs i et støvfrit miljø. Al anden brug er forbudt.

4. GENERELLE SIKKERHEDSFORSKRIFTER

Læs omhyggeligt hele brugsanvisningen igennem. Kompressorblokken er konstrueret og beregnet til de funktioner, der er beskrevet her. ∅vrige anvendelsesmåder er ikke tilladt, og fabrikanten fralægger sig ansvar for de skader, der måtte opstå i den forbindelse.

4.1 Dette skal gøres:

• Kontroller, at kompressorblokkens tekniske data er i overensstemmelse tilsigtet anvendelse.
• Efter vedligeholdelse er det nødvendigt at sikre sig, at alle komponenter er genmonte-ret korrekt.
• Læs omhyggeligt anvisningerne i original-manualen for den relevante kompressor, hvor kompressorblokken skal anvendes

som reservedel eller udskiftningsdel i forbindelse med udskiftning.

• Forvis dig om, at temperaturen er mellem +5°C og +45°C.
• Følg altid vedligeholdelsesprogrammet i brugsvejledningen.
• Anvend kun originale reservedele ved vedligeholdelse af kompressorblokken.

4.2 Dette må ikke gøres:

• Kompressorblokken må ikke hælde mere end 15° under drift.
• Rør aldrig ved kompressorblokken eller tilførselsrøret, da de bliver meget varme under driften (de er også varme, efter at remskiven er stoppet).
• Placer aldrig brændbare genstande, nylon- eller stofgenstande, i nærheden af eller på kompressorblokken.
• Anvend aldrig kompressorblokken i fugtige eller støvfyldte omgivelser.
• Kun personer, der har tilstrækkeligt kendskab til dens montering, drift og brug, må anvende kompressoren.
• Brug aldrig kompressoren uden luftfilter.
• Udfør aldrig indgreb på sikkerheds- og justeringsanordninger.
• Tilslut aldrig en udløbsslange med lavere maks. tilladt tryk end kompressorens maks. tryk. Tag hensyn til, at trykluft, der forlader kompressoren, har opnået en væsentlig højere temperatur.

5. OVERSIGTSBILLEDE

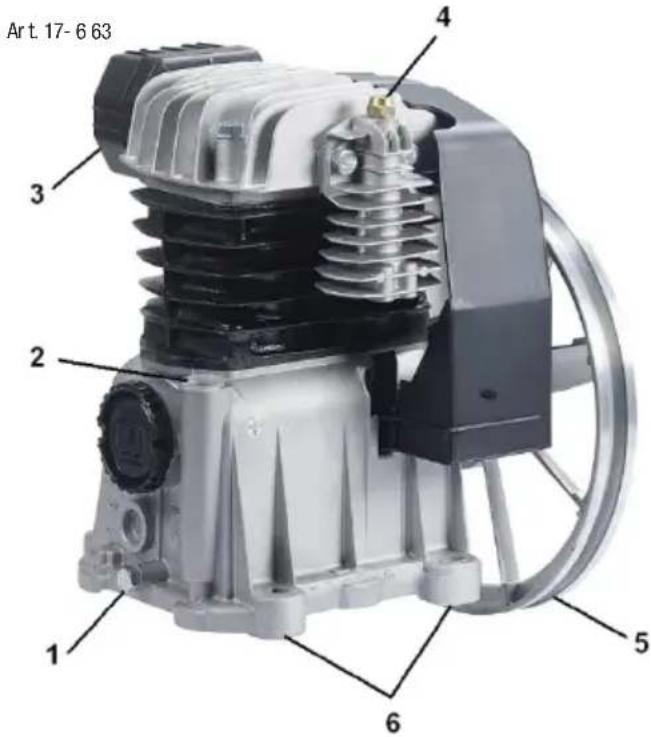

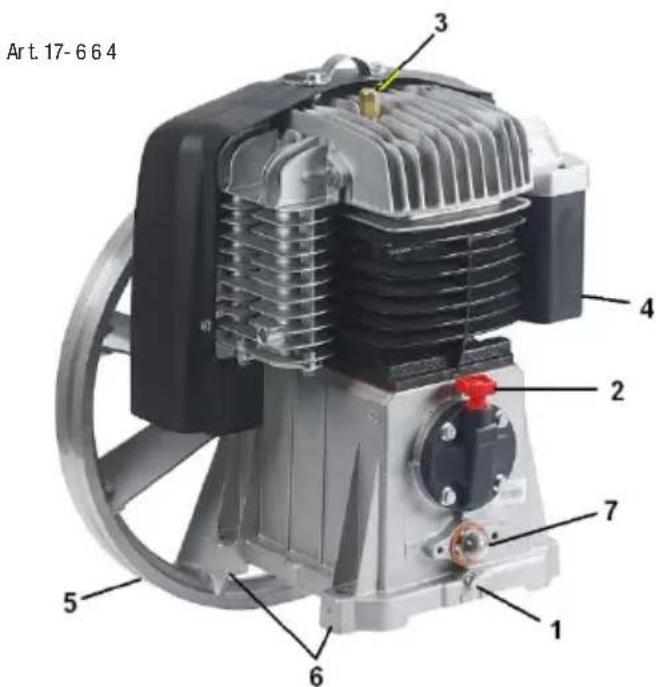

1. Olieprop, aftapning
2. Olieprop/oliepind
3. Luftfilter
4. Overtryksventil
5. Remskive
6. Monteringshul
7. Olieniveauglas

Art. 17-6 63 1 2 3 4 5 6

Art. 17-664 3 4 2 7 5 6 1

6. MONTERING

a. Kontroller, at ledningen ikke er tilsluttet til kompressorens motor.
b. Fjern afskærmningen over remskiverne og drivremmen.
c. Løsn tilførselsrøret fra kompressorblokken.
d. Løsn bolten til elmotor og kompressorblok.
e. Fjern drivremmen.
f. Fjern kompressorblokken.
g. Placer den nye kompressorblok, og fastgør bolten uden at spænde den til.
h. Monter drivremmen, og flyt kompressorblokken, så remskiverne er parallelle. Spænd derefter kompressorblokken fast.
i. Træk elmotoren tilbage, så drivremmen spændes, og spænd derefter bolten fast. Kontroller drivremmens spænding ved at trykke drivremmen ca. 2 cm ned.

OBS! Hvis drivremmen er spændt for hårdt, kan elmotorens og kompressorblokkens kuglelejer blive beskadiget.

j. Sæt batteriets tilførselsrøret og re- mafskærmningen på plads.
k. Fjern transportproppen (2) og påfyld kompressorolie. Aflæs på medfølgende oliepind (17-6639) eller olieniveauglasset (17-664).
I. Åbn tilbageløbsventilen, og fjern gummi-proppen og fjederen.
m. Start kompressoren, og lad den køre i 10 minutter, så tilførselsrøret blæses rent for snavs, og så pakningerne kan sætte sig. OBS! Kontroller, at kompressorblokken roterer den rigtige vej (iht. pilen) efter installation.
n. Aftør gummiproppen og fjederen og deres sæde i tilbageløbsventilen med en tør klud.
o. Sæt gummiproppen og fjederen på plads igen i tilbageløbsventilen.
p. Start kompressoren, og foretag oppumpning til fuldt tryk på 10 bar for at sikre korrekt funktion. Kontroller, om der forekommer luftudslip.

7. PASNING

7.1 Placering

Kompressorblokken må kun anvendes indendørs (ikke til udendørs brug) i omgivelser med god ventilation og i temperaturområdet +5° C til +40° C. Omgivelserne skal være fri for støv, syrer, dampe, eksplosive luftarter samt antændelige og andre risikofyldte materialer. For at være sikker på god ventilation og tilstrækkelig afkøling bør udstyret placeres mindst 50 – 60 cm fra væg eller lignende overflade.

15° 15°

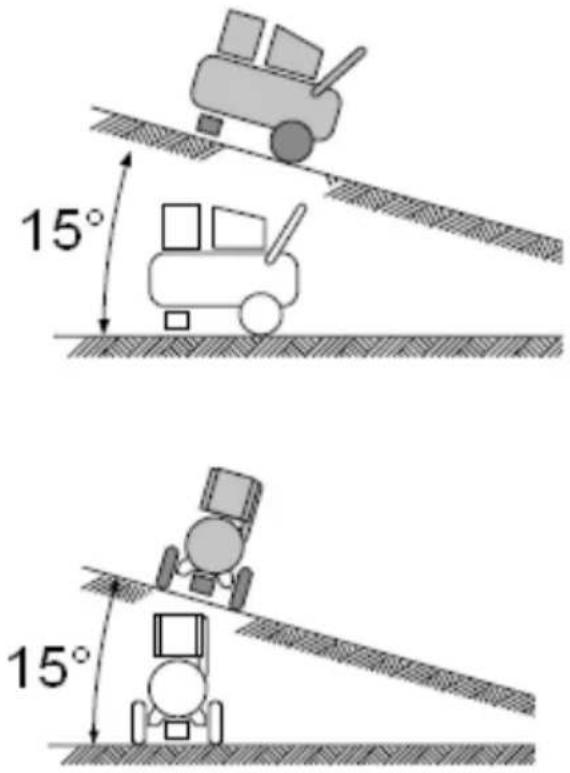

En oliesmurt kompressorblok må ikke hælde mere end 15°, når den kører, ellers bliver den ikke tilstrækkeligt smurt.

8.1 Vedligeholdelsesskema

	Efter brug	Hver uge	Hver måned	Hvert halve år	Hvert andet år
Almindelig rengøring af kompressorblok-ken	Efter behov
Kontrol af olieniveau X
Rengøring af luftfilter	X
Olieskift	Efter de første 50 driftstimer	X
Kontrol af drivrem	X

8. SERVICE OG VEDLIGEHOLDELSE

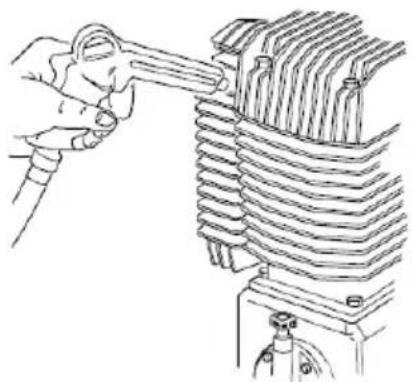

For at kompressoren fortsat kan fungere godt, er det nødvendigt at holde den ren (renblæsning) og at udføre regelmæssig vedligeholdelse.

OBS!

Sluk for motoren, og tøm den for luft i tanken, inden der udføres vedligeholdelsesarbejde.

8.2 Kontrol af kompressorolie

(udføres hver uge)

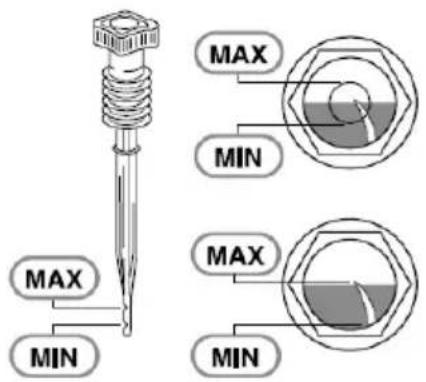

Kontroller regelmæssigt oliestanden hver uge, og fyld olie på efter behov.

• Påfyld aldrig olie over maks. niveau.
• Bland ikke forskellige typer kompressorolie.
• hvis oliestanden er lavere end min. niveau, kan kompressorblokken gå trægt og få alvorlige skader.

8.3 SKIFT AF KOMPRESSOROLIE

(udføres efter de første 50 driftstimer og derefter hver 6. måned ved normal drift).

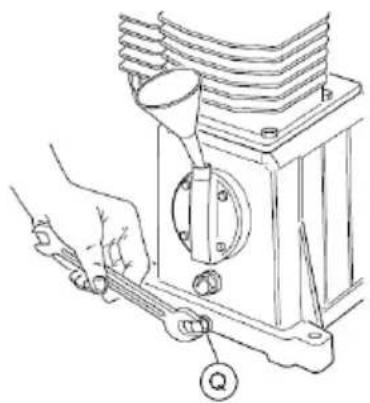

a) kør kompressorblokken varm, sluk derefter for elmotoren, og fjern stikket fra stikkontakten.
b) Tag oliepinden op, og fjern olieproppen (Q). Aftap olien.
c) Sæt olieproppen på plads igen, og påfyld ny olie op til maks. niveau.

Brug Biltema kompressorolie!

8.4 RENG∅RING AF INDSUGNINGSFILTER (hver måned)

Rengør filtret oftere, hvis kompressorblokken anvendes i støvfyldte omgivelser.

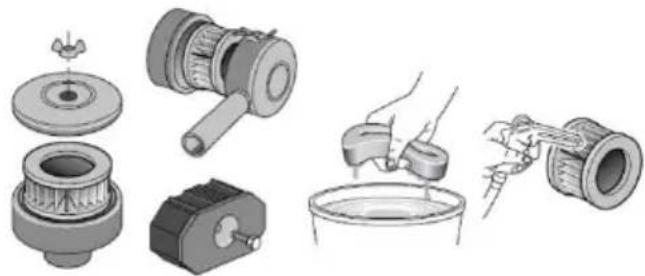

Åben luftfiltret og rengør eller udskift filterelementet.

Papirfilter: Blæs rent med trykluft inde fra og ud.

Skumgummifilter: Vask det med sæbe og vand, og lad det tørre fuldstændigt, inden det sættes i igen.

OBS!

Brug aldrig kompressorblokken uden indsugningsfilter. Fremmedelementer og støv kan trænge ind og forårsage alvorlige skader i kompressorblokken.

9. MILJ∅

Genbrug uønsket materiale i stedet for at bortskaffe det sammen med husholdningsaffaldet. Sorter alle maskiner, tilbehør og emballage, og aflever det på en genbrugsplads, så det kasseres miljøvenligt.
