BRUGSANVISNING BL100 Biltema

DK - Læs hele manualen, og vær sikker på, at du forstår indholdet, før du tager produktet i brug første gang! Opbevar manualen sammen med maskinen, så du har den til fremtidig brug.

CE

EU- FÖRSÄKRAN OM ÖVERENSSTÄMMELSE/EF-OVERENSSTEMMELSESERKLÆRING/ EU-VAATIMUSTENMUKAISUUSVAKUUTUS/ EF-SAMSVARSERKLÆRING/ EC DECLARATION OF CONFORMITY

Produktnamn/Produkt navn/Tuotenimi/ Produkt navn/Product name:

KOMPRESSOR BL100

KOMPRESSOR BL100

KOMPRESSORI BL100

KOMPRESSOR BL100

COMPRESSOR BL100

BILTEMA

Garnisonsgatan 26

SE-254 66 HELSINGBORG

SWEDEN

Denne overensstemmelseserklæring udstedes på fabrikantens ansvar/

Undertecknat för/Underskrevet for og på vegne af/Puolesta allekirjoittanut/Undertegnet for og på vegne av/Signed for and on behalf of Biltema.

HELSINGBORG 2023-03-23

Pella dwllh

BRUKSANVISNING I ORIGINAL

KOMPRESSOR

BL100

INNEHÅLL

1. INTRODUKTION
2. TEKNISKA DATA
3. ANVÄNDNINGSOMRÅDE
4. ALLMÄNNA SÄKERHETSFÖRESKRIFTER
5. ÖVERSIKTSBILD
6. INSTALLATION OCH MONTERING
7. SÄRSKILDA SÄKERHETSFÖRESKRIFTER
8. HANDHAVANDE
9. FÖRVARING
10. REPARATION OCH UNDERHÅLL
11. MILJÖ

1. INTRODUKTION

- Kontroller at trykkluftslangen er hel før du kobler den til, og sørg for at den ikke kommer i kontakt med varme eller skarpe kanter.

- Bruk aldri kompressoren hvis strømledningen er ødelagt eller hvis tilkoblingen ikke er riktig.

- Bruk kompressoren innendørs i et fukt- og støv-fritt miljø.

7.2 Varselsymboler på maskinen

Kompressoren må være plassert:

Advarsel! Eventuell sveising må ikke utføres på tanken. Det kan påvirke holdbarheten.

Advarsel! Starttrykket må ikke overstige 10 bar.

10.6 Feilsøking

Denne manual indeholder væsentlige informationer om maskinens brug og sikkerhed. Alle brugere opfordres til at læse manualen før brug og være særligt opmærksom på disse symboler:

OBS! Viser, at forkert brug kan påvirke arbejdets effektivitet eller føre til skader på personer og materiale.

ADVARSEL! Risiko for alvorlige ulykker.

Vi tager forbehold for, at illustrationer og beskrivelser af enkelte detaljer ikke altid stemmer helt overens med maskinen.

Eksempler på sådanne detaljer kan være farver på ledninger eller udformning og placering af knapper og greb.

Opbevar manualen et sikkert sted i forbindelse med maskinen. Ved eventuelt salg skal manualen følge med maskinen.

2. TEKNISKE DATA

Art.-nr.: 18-645

Model: Kompressor BL100

Elmotor og pumpehus

Spænding:....230 V \~ 50 Hz

Frit afgivet luftmængde: . . . . . .6 bar: 130 L/min

Gennemløbet cylindervolumen:290 L/min

Maks. arbejdstryk: .....8 bar

Lydtryk iht. EN ISO 3744

Målt lydtryk (LPA):....70,3 dB(A)

Lydeffekt i henhold til EN ISO 3744

Målt lydeffekt LWA:....91,6 dB(A)

Usikkerhed K LWA:....2,86 dB(A)

Garanteret lydeffekt LWA: . . . .95 dB(A)

Kapslingsklasse:.....IPX2

Tank

Maks. arbejdstryk: .....8 bar

Maks. temperatur (Tmax):....90 °C

Min. temperatur (Tmin):.....-10 °C

Kompressor:

Mål: 109 x 43 x 86 cm

Vægt:....62 kg

3. ANVENDELSESOMRÅDE

18645 Kompressor BL100 består af en elmotor, et pumpehus og en tank. Den er konstrueret til intermitterende drift og er beregnet som en trykluftkilde. Den kan forsynes med praktisk tilbehør/værktøj til renblæsning, luftpåfyldning, sømpistol, møtrikspænder m.m., der er beregnet til brug sammen med en kompressor med en fri afgivet luftmængde som angivet i de tekniske data. Læs den respektive brugsanvisning for at sikre, at tilbehøret anvendes korrekt.

4. GENERELLE SIKKERHEDSFORSKRIFTER

Ved arbejde med maskiner skal følgende punkter altid overholdes. Vær også opmærksom på arbejdsstedets sikkerhedsforskrifter, og overhold de love, regler og forordninger, som gælder dér, hvor maskinen anvendes.

4.1 Arbejdsområde

• Gør rent regelmæssigt. Støv, affald og skrammel på en arbejdsplads øger risikoen for ulykker, brand og eksplosion.
• Arbejd ikke i mørke eller dårlig belysning.
• Opbevar eksplosive eller brandfarlige væsker og gasser uden for arbejdsområdet.
• Hold børn og uvedkommende væk fra arbejdsområdet.
• Sørg for at have en forbindingskasse og en telefon i nærheden.

4.2 Personlig sikkerhed

• Læs altid manualen inden brug.
- Vær især opmærksom på maskinens adversels- symboler.
- Brug ikke maskinen, hvis du er træt eller påvirket af stoffer, alkohol eller medicin.
- Brug altid beskyttelsesudstyr, såsom høreværn.
- Selv om du bliver vant til at bruge maskinen, må det ikke føre til uforsigtighed.
- Børn og personer med nedsatte fysiske eller psykiske evner må ikke bruge produktet uden opsyn iht. EN 60335-1/A2:2006.

4.3 Brug og vedligeholdelse af maskiner

• Kontrollér, at alle beskyttelsesanordninger er på plads, og at de fungerer ordentligt.
• Kontrollér, at alle maskindele, især de bevægelige, er intakte og korrekt monteret.
• Kontroller, at alle knapper og betjeningsgreb fungerer. Vær især omhyggelig med, at afbryderen virker, så du altid kan slukke for maskinen.
• Placer aldrig brændbare genstande, nylon- eller stofgenstande, i nærheden af eller på kompressoren.
• Brug kun maskinen til det, den er beregnet til. Arbejdet er altid sikrere og hurtigere, når maskinen bruges til det, den er konstrueret til.
• Overskrid ikke maskinens kapacitet.
• Ret aldrig trykluftstrålen mod mennesker eller dyr.
• Tilslut aldrig trykluftslanger med et lavere maksimalt tilladt tryk end kompressorens maksimale arbejdstryk.
• Kontrollér, at trykluftslangen er hel før tilslutning, og hold den væk fra varme og skarpe kanter.
• Efterlad aldrig kompressoren med trykafbryderen i positionen ON uden at udføre regelmæssigt tilsyn mindst to gange i timen.
• Flyt aldrig kompressoren, när der er tryk på tanken.
• Brug aldrig kompressoren, hvis ledningen er be- skadiget, eller hvis tilslutningen ikke er korrekt.
• Brug kompressoren indendørs i et fugt- og støv-frit miljø.
• Brug ikke en defekt maskine. Indlever den til et autoriseret serviceværksted til reparation.
• Brug ikke kompressoren uden luftfilter.
• Brug kun anbefalet værktøj, tilbehør og reserve- dele.

• Læs brugsanvisningerne til det værktøj og tilbehør, der tilsluttes, grundigt igennem.

• Undgå utilsigtet start ved altid at tage stikket ud af stikkontakten før service og reparation, og når maskinen ikke bruges.

• Fjern altid nøgler, værktøj og andre løse dele fra maskinen, før den startes.
• Følg kompressorens vedligeholdelsesanvisninger, og tøm dens lufttank hver dag efter endt arbejde.
• Kun personer, der har tilstrækkeligt kendskab til dens drift og brug, må anvende kompressoren.

4.4 Elsikkerhed

• Kontrollér, at netspændingen stemmer overens med den, som er at finde på kompressorens typeskilt.
• Slut ledningen til en stikkontakt, som er tilsluttet en jordfejlsafbryder.
• Udsæt ikke elektriske maskiner for regn eller fugt, hvis de ikke har en beskyttelsesklasse, der tillader det.
• Händter ledninger forsigtigt, og beskyt dem mod varme, olie og skarpe kanter.
• En eventuel forlængerledning må ikke være rullet op på en tromle. Træk hele ledningen ud af kabeltromlen.
• Brug kun korrekt dimensionerede forlængerledninger, hvis længde og ledningstværsnit er dimensioneret korrekt i forhold til den benyttede strømstyrke.
• Undgå kontakt med jordforbundne overflader, såsom rør, radiatorer og køleanlæg, när du arbejder med maskinen. Risikoen for elektrisk stød øges, när du er forbundet til jord.
• Eventuelle reparationer af elmotoren og ledningsudskiftning må kun udføres af en autoriseret elektriker.

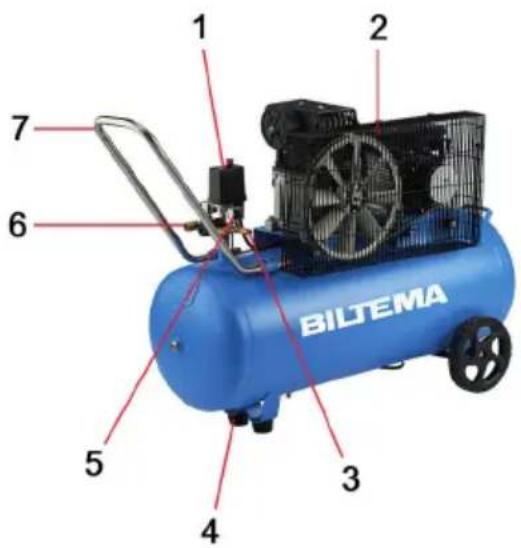

5. OVERSIGTSBILLEDE

1. Trykafbryder
2. Rem
3. Sikkerhedsventil
4. Støtteben
5. Manometer
6. Lynkobling
7. Håndtag
8. Luftfilter
9. Trykregulator
   10.Aftapningsventil
10. Tank
    12.Hjul
    13.Olieaftapningsprop
11. Oliestandsglas
12. Kondensatorer
13. Krumtaphusventilation

6. MONTERINGSANVISNING

Kontrollér ved udpakning, at kompressoren ikke er blevet beskadiget under transporten. Læs hele manualen igennem.

a. Skru de to hjul (12) fast med hver sin bolt og møtrik.
b. Monter gummifødderne i det forreste støtteben.
c. Skru luftfilteret (8) fast.
d. Sørg for, at kompressoren står på et plant underlag.
e. Kontroller, at oliestandsglasset (14) er spændt.
f. Skru krumtaphusventilationen (16) af, og påfyld olie, indtil oliestanden er ud for det røde mærke i oliestandsglasset (14). Monter krumtaphusventilationen igen.

Advarsel! Rør aldrig ved pumpehuset eller tilførselsrøret, da de bliver meget varme under drift (de er også varme, efter at kompressoren er stoppet).

7. SÄERLIGE SIKKERHEDSFORSKRIFTER

7.1 Særlige risici ved arbejde med en kompressor

Selvom instruktionerne i manualen følges, kan der opstå visse risici. Vær opmærksom på dem, og forsøg at undgå dem.

RISIKO FOR ELEKTRISK ST∅D

• Brug kompressoren indendørs, og udsæt den ikke for fugt.
• Kontrollér, at strømkablet og stikket ikke er be- skadiget, inden stikket sættes i stikkontakten.
• Fjern altid stikket fra stikkontakten, inden service, reparation eller justering af trykafbryderen påbegyndes.

RISIKO FOR H∅RESKADER

- Brug høreværn.

RISIKO FRA BEVÆGELIGE DELE

• Fjern altid stikket fra stikkontakten, inden service eller reparation påbegyndes.
• Kontrollér, at alle beskyttelsesanordninger er intakte og på plads, før du starter kompressoren.

RISIKO FOR FORBRÆNDING

Når luft komprimeres, dannes der varme. Rør aldrig ved topdæksel, tilførselsrør eller andre dele af pumpehuset under eller straks efter brug. De kan blive meget varme. Rør derfor aldrig ved pumpehuset, før kompressoren har kølet af i ca. 30 minutter.

7.2 Advarselssymboler på maskinen

På kompressoren sidder der forskellige mærkater med symboler, som advarer mod eventuelle risici samt informerer om korrekt adfærd ved brug af kompressoren eller særlige situationer. Disse mærkater er meget vigtige og skal respekteres.

Symbol:	Betydning
	Læs manualen grundigt igen-nem, inden kompressoren tages i brug.
	Risiko for høreskade – brug høreværn!
	ADVARSEL! Sikkerhedsrisiko, særlig opmærksomhed påkrævet.
	Advarsel! Risiko for elektrisk stød.
	Advarsel! Risiko fra bevægelige dele. Enheden er fjernstyret og kan starte uden forvarsel. Fjern altid stikket fra stikkontakten, inden service og reparation påbegyndes.
	Advarsel! Risiko for forbrænding. Visse komponenter såsom tilførselsrør, topstykke og elmotor blive varme under drift og må derfor ikke berøres.
	Garanteret lydeffektniveau, brughøreværn.

7.3 Sikkerhedsanordninger

TRYKAFBRYDER (1)

Kompressoren skal tændes og slukkes med trykafbryderen. Den regulerer automatisk start- og stoptrykket.

Start - Træk knappen op til positionen ON.

Stop – Tryk knappen ned til positionen OFF.

Når elmotoren slukkes med trykafbryderen, skal der høres en hvislende lyd fra trykafbryderens nåleventil i nogle sekunder ved udluftning af tilførselsrøret og cylinderen. Der sker en forlænget trykluftudblæsning på ca. 20-30 sek efter start med en ikke-tryksat tank.

OBS! Sluk aldrig for kompressoren ved at trække stikket ud af stikkontakten eller på anden måde afbryde strømtilførslen. Der kan opstå motorskade, hvis tanken ikke tømmes for luft før næste start. Brug altid trykaf-bryderen til at tænde og slukke for kompressoren.

TRYKREGULATOR (9)

Det er en ventil, som regulerer udgangstrykket/luftstrømmen.

• For at øge udgangstrykket/luftstrømmen skal du dreje grebet med uret mod +.
• For at mindske eller slukke for udgangstrykket/ luftstrømmen skal du dreje grebet mod uret mod -. nden tilslutning:

- Kontroller trykluftværktøjets arbejdstryk/luftmængde.

- For at mindske eller lukke for udgangstrykket/luftstrømmen skal du dreje grebet mod uret mod -.

- Inden tilslutning af trykluftværktøj og/eller trykluftslange skal du lukke for udgangstrykket/luftstrømmen.

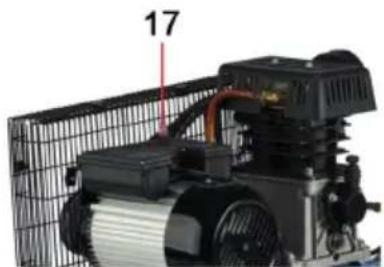

MOTORVÆRN

Motorværnet beskytter motoren mod overstrømme, for eksempel ved overbelastning, for høj startmodstand eller spændingsfald. Sådan genstartes kompressoren efter at motorværnet har slået fra:

a. Åbn aftapningsventilen (10), og luk luften ud af tanken, så der ikke er noget evt. modtryk tilbage.
b. Vent i 5 minutter for at lade elmotoren køle af, inden du manuelt nulstiller motorværnet ved at trykke nulstillingsknappen (17) ind.

Hvis motorværnet igen udløses, når du genstarter kompressoren, skal du stille trykafbryderen i positionen OFF og frakoble strømforsyningen. Henvend dig derefter til et autoriseret serviceværksted.

LUFTFILTER (8)

Luftfilteret forhindrer, at der trænger støv ind i kompressorhuset, hvor det kan forårsage skader. Det skal rengøres/udskiftes regelmæssigt, så indgangsluftstrømmen ikke reduceres. Luftfilteret reducerer desuden lydniveauet.

SIKKERHEDSVENTIL (3)

Sikkerhedsventilen forhindrer, at trykket i tanken overstiger det maksimale tilladte tryk, som tanken er godkendt til. Motioner sikkerhedsventilen 1 gang om måneden.

a. Sørg for, at tanken er tryksat.
b. Drej sikkerhedsventilens udvendige del mod uret, indtil den løsner sig fra gevindet.
c. Træk i den udvendige del med en sådan kraft, at der strømmer luft ud af sikkerhedsventilen.
d. Skru den udvendige del på igen.

FORBEREDELSE TIL START

1 Placer kompressoren på et rent, tørt og ventileret sted.
2 Kontroller, at netspændingen svarer til mærkespændingen på typeskiltet.
3 Sørg for, at oliestanden er ud for den røde cirkel.
4 Anbefalet kompressorolie er ISO 68.

8. BETJENING

8.1 Placering

Kompressoren skal placeres:

• På et vandret underlag, så krumtaphuset får tilstrækkelig smøring.
• På et godt ventileret, tørt og støvfrit sted med en afstand på mindst 50 cm til genstande, der kan blokere for motorens køleluftindtag/udblæsning. Elmotoren og frem for alt pumpehuset genererer megen varme.

8.2 Brug

Denne kompressor er konstrueret og fremstillet til intermitterende drift. Den kontinuerlige driftstid bør inte overstige 50% af den totale tid i en periode på 15-minutter.

e. Kontroller, at oliestandsglasset (14) og sikkerhedsventilen (3) er monterede og hele.
f. Skru luftfiltret (8) af, og kontroller, at det er rent.
g. Luk trykregulatoren (9) ved at dreje den mod uret.
h. Kontroller, at trykafbryderen (1) står i position OFF, og at motorværnet ikke har slået fra.
i. Sæt stikket i stikkontakten.

j. Hvis det er først gang, kompressoren bruges, skal aftapningsventilen (10) åbnes. Start kompressoren med trykafbryderen (1), og lad den arbejde i 10 minutter uden belastning. Sluk derefter for kompressoren, og sæt aftapningsventilen på plads igen.

k. Tilslut trykluftslange og værktøj.

I. Start kompressoren, og fyld tanken. Kompressoren standser automatisk, når det maksimale tryk på 8 bar opnås. Trykket kan aflæses på manometeret (5). Kompressoren fungerer helt automatisk ved hjælp af trykafbryderen, der stopper motoren, når det maksimale tryk er nået, og den starter kompressoren igen, når trykket falder til en værdi på ca. 2 bar under maks. tryk.

m. Når arbejdet er afsluttet, slukkes kompressoren med trykafbryderen, og aftapningsventilen (10) åbnes, så kondensvandet kan løbe ud. Luk derefter aftapningsventilen.

Advarsel! Ved montering af tilbehør/værktøj, eller når tilbehør/værktøj skal udskiftes, mens der er tryk i tanken, skal trykregulatoren (9) være lukket.

• Efterlad ikke kompressoren uden tilsyn i længere tid end 1 time, når trykafbryderen er i stilling ON.
• Brug beskyttelsesbriller ved renblæsning.

OBS! Brug ikke en sprøjtepistol i nærheden af kompressoren. Det medfører, at malingen suges ind i luftfilteret, hvilket kan forårsage alvorlige skader på pumpehuset. For at mindske risikoen skal kompressoren placeres så langt fra lakeringsområdet som muligt.

9. OPBEVARING

Når kompressoren ikke er i brug, skal følgende betingelser være opfyldt:

• Den skal opbevares i et støvfrit og tørt rum med en temperatur på over +5 °C.
• Stikket skal være fjernet fra stikkontakten.
• Tanken skal være tømt for tryk og kondensvand.
• Trykregulatoren skal være lukket.

10. REPARATION OG VEDLIGEHOLDELSE

For at kompressoren fortsat kan fungere godt, er det nødvendigt at holde den ren og at udføre regelmæssig vedligeholdelse.

Advarsel! I forbindelse med al reparation, service og justering af trykafbryderen skal følgende betingelser være opfyldt:

• Kompressoren skal være slukket, og stikket skal være taget ud af stikkontakten for at forhindre utilsigtet start eller elektrisk stød.
• Tanken skal være tömt for luft.

10.1 Vedligeholdelsesskema

	DAGLIGT	EFTER 10 DRIFT-STIMER	1 GANG OMÅRET ELLER HVER 120. DRIFTSTIME
Tømning af kondens-vand i tank	X
Kontrol og rengøring af luftfilter	X
Kontrol af oliestand	X
Olieskift		X	X
Rengøring af kontra-ventil			X

10.2 Vedligeholdelse af tank (14)

For at undgå korrosion i tanken skal kondensvandet tømmes dagligt efter endt arbejde ved at:

n. Placere en opsamlingsbeholder under udluftningsventilen (8).
o. Åbne udluftningsventilen (8) ved at dreje den nogle omgange mod uret. OBS! Undlad at åbne den helt, da den kan gå løs.
p. Start kompressoren, og vent, indtil alt kondensvandet er løbet ud af tanken.
q. Luk udluftningsventilen.

Advarsel! Svejsearbejde må ikke foretages på tanken, da det kan påvirke dens styrke.

Løsn skruen, der sidder i midten af luftfilteret, og afmonter den udvendige kappe. Rengør filterindsatsen med sæbe og vand, og lad den tørre fuldstændig, inden den monteres igen. Aftør den indvendige holder og den udvendige kappe med en tør klud.

OBS!

- Brug aldrig kompressoren uden indsugningsfilteret. Fremmedlegemer og støv kan trænge ind og forårsage alvorlige skader i kompressorblokken.

- Brug aldrig en kompressor med et tilstoppet luftfilter. Det medfører, at elmotoren og pumpehuset bliver overophedede. Desuden suges olien op fra krumtaphuset, hvilket kan forårsage alvorlig motorskade.

10.4 Rensning af kontraventil (19)

Tøm tanken for luft, fjern dækslet på kontraventilen, og rens omhyggeligt ventilsædet og pakningen. Udskift eventuelt pakningen, og monter derefter alle delene igen.

OBS! Trykafbryderen er fabriksindstillet og skal ikke justeres, medmindre det arbejde, der skal udføres, kræver det.

a. Kontrollér, at stikket ikke er sat i stikkontakten.
b. Fjern den lille skrue, der sidder ved siden af trykknappen.
c. Tag dækslet af.
d. Juster den fjederbelastede skrue (20).

1. Hvis du vil mindske start- og stoptrykket, skal du dreje mod uret, mod L.
2. Hvis du vil øge start- og stoptrykket, skal du dreje med uret, mod R.

Advarsel! Starttrykket må ikke overstige 10 bar.

10.6 Fejlfinding

FEJL	ÅRSAG	AFHJÆLPNING
Kompressoren starter ikke, der høres ingen lyd fra motoren	A.Stikket er ikke sat i stikkontakten.B.Motorværnet er udløst.C.Ingen strøm i stikkontakten.	A.Slut stikket til stikkontakten.B.Nulstil motorværnet, og luk luften ud af tanken.C.Kontroller stikkontaktens sikring.
Kompressoren starter ikke,der høres en brummen fra motoren.	A.Spændingsfald.B.Der er tryk i cylinderen og tilførselsrøret.C.Kondensatoren er defekt.	A.Kontroller, at forlængerledningen er rullet helt ud, og at den er korrekt dimensioneret.B.Sluk for kompressoren med trykaf-bryderen, eller luk luften ud af tanken, inden kompressoren stilles væk i længere tid, eller rengør kontraventilen.C.Kontrollér og udskift kondensatoren, hvis den er defekt.
Oliestanden falder hurtigt, der kommer megen olie med den udgående luft, eller kondensvandet indeholder megen olie.	A. Luftfiltret er tilstoppet af støv.	A.Skift luftfilteret, undgå at have kompressoren i et så støvet miljø, og rengør filteret dagligt.
Trykfald i tanken.	A. Lækage ved tilslutningerne.	A.Lad kompressoren køre op til mak-simumtrykket, sluk for strømmen, og kom læksøger på tilslutningerne.Lækagen findes der, hvor der dannes luftbobler. Spænd disse tilslutninger ordentligt til. Tætn med gevindtape, hvis der stadig er lækage.
Der er lækage ved trykvagtens nåleventil, når kompressoren ikke kører.	A. Kontraventilen slutter ikke tæt.	A. Rengør kontraventilen.
Kompressoren stopper ikke. Tanktrykket når ikke højere op end 5 bar.	A.Stor luftlækage.B.Toppakningen eller lamelventilen i pumpehuset er defekt.	A.Kontrollér udluftningsventilen, tilfør-selsrøret og lynkoblingen.B.Skru topstykket af, og undersøg toppakningen og ventilenheden.
Kompressoren slukker ikke, når maksimumtrykket er nået, og sikkerhedsventilen udløses.	A.Trykafbryderen er indstillet forkert eller defekt.	A.Juster trykafbryderen, eller udskift den eventuelt.

11. ELAFFALD

Brugte elektriske og elektroniske produkter, herunder alle typer batterier, skal afleveres på en genbrugsstation. (Iht. direktiv 2012/19/EU og 2006/66/EF).
