BRUGSANVISNING HPC 91 Biltema

Oppbevar bruksanvisningen på et sikkert sted i tilknytning til maskinen. Ved et eventuelt salg skal bruksanvisningen følge med maskinen.

2. tekniske Data

Art.nr.: 17-493
Modell: ..... Høytrykksvasker HPC 91
Spenning/frekvens: .....230 V \~ 50 Hz
Effekt: 1600 W
Arbeidstrykk:....90 bar / 9 MPa
Maks tillatt arbeidstrykk: .. 135 bar / 13,5 MPa
Vannmengde, nominelt: .....5,5 l/min
Vannmengde, maks:....6,8 l/min
Vanntemperatur, min: .....+ 5 °C
Vanntemperatur, maks: .....+ 50 °C
Beskyttelsesgrad:.....IPX5
Isolasjonsklasse: .....II
Målemetode lydtrykk, L PA : .....EN 60335-2-79
Målt verdi, LPA : .81 dB(A)
Usikkerhet K, L PA : . . . . . . . . . . . . . . . . . 3 dB(A)
Garantert verdi, L PA : .....84 dB(A)
Målemetode lydeffekt, L WA : . . . .EN 60335-2-79
Målt verdi, LWA : .93 dB(A)
Usikkerhet K, L_WA : .....3 dB(A)
Garantert verdi, L _WA : .....96 dB(A)
Målemetode vibrasjoner: . . . . . ISO 5349-1
Målt verdi, pistolhåndtak: . . . . < 2,5 m/s²
Vekt: 7 kg

3. BruksOMrÅDe

Denne manual indeholder væsentlige informationer om maskinens brug og sikkerhed. Alle brugere opfordres til at læse manualen før brug og være særligt opmærksom på disse symboler:

OBS! Viser, at forkert fremgangsmåde kan påvirke arbejdets effektivitet eller føre til skader på personer og materiel.

ADVARSEL! Viser, at der er risiko for alvorlige ulykker.

Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer muligvis ikke altid er i overensstemmelse med maskinen. Eksempler på sådanne detaljer kan være farver på ledninger eller udformning og placering af knapper og greb.

Opbevar manualen et sikkert sted i forbindelse med maskinen. Ved eventuelt salg skal manualen følge maskinen.

2. tekniske Data

Art. nr.: 17-493
Model: ...... Højtryksrenser HPC 91
Spænding/frekvens: .....230 V \~ 50 Hz
Effekt: 1600 W
Arbejdstryk:....90 bar / 9 MPa
Maks. tilladt arbejdstryk: .. 135 bar / 13,5 MPa
Vandkapacitet, nominel: .....5,5 l/min
Vandkapacitet, maks.: .....6,8 l/min
Vandtemperatur, min.: .....+ 5°C
Vandtemperatur, maks.: .....+ 50°C
Indkapslingsklasse: .....IP X5
Isolationsklasse: ....Klasse II
Målemetode lydtryk, L PA : .....EN 60335-2-79
Målt værdi, LPA : 81 dB (A)
Usikkerhed K, L PA ....3 dB (A)
Garanteret værdi, L PA : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84 dB (A)
Målemetode lydeffekt, L WA....EN 60335-2-79
Målt værdi, L_WA : .93 dB (A)
Usikkerhed K, L WA . 3 dB (A)
Garanteret værdi, L WA : . . . . . . . . .96 dB (A)
Målemetode vibrationer: .....ISO 5349-1
Målt værdi, pistolgreb: .....< 2,5 m/s²
Vægt:....7 kg

3. anvenDeLsesOMrÅDe

17-493 Højtryksrenser HPC 91 har kulbørstemotor og pumpe med automatisk start/stop funktion. Den er konstrueret til brug:

• med koldt vand med en temperatur på mellem +5° C og +50° C.
• til rengøring af biler, både, redskaber og maskiner, indkørsler, udenomsarealer m.m.
  • med rent vand.
• sammen med Biltemas ekstra tilbehør, der har samme tilslutning.
• iht. instruktionerne i denne brugsvejledning. Forkert brug kan forårsage alvorlige personskader.

Højtryksrenseren er ikke konstrueret til erhvervsmæssig brug og må ikke:

• anvendes til at sprøjte vand på mennesker eller dyr.
• anvendes til andet, end det ovenfor nævnte.

4. GENERELLE SIKKERHEDSFORSKRIFTER

Når der arbejdes med maskiner, skal de efterfølgende punkter altid bemærkes. Vis også hensyn overfor arbejdsstedets sikkerhedsforskrifter og respektér de love, regler og forordninger, der gælder, hvor maskinen anvendes.

4.1 Arbejdsområde

• Rengør regelmæssigt. Affald og skrammel på en arbejdsplads øger risikoen for ulykker, brand og eksplosion.
• Arbejd ikke i mørke, eller när belysningen er dårlig.
• Opbevar eksplosive eller brandfarlige væsker og luftarter udenfor arbejdsområdet.
• Hold børn og uvedkommende væk fra arbejdsområdet.
• Forbindingskasse og telefon skal være tilgængelig.

4.2 Personlig sikkerhed

• Læs altid manualen inden brug.
- Vær især opmærksom på maskinens advarselssymboler.
- Brug ikke maskinen, hvis du er træt eller påvirket af stoffer, alkohol eller medicin.
- Brug beskyttelsesudstyr som beskyttelsesbriller, høreværn og beskyttende tøj.
- Brug det rigtige arbejdstøj og skridsikre sko.
- Brug hårnet, hvis du har langt hår. Bær ikke smykker eller løstsiddende tøj, som kan sidde fast i maskinen.
- Indtag altid en god arbejdsstilling med god balance.
- Lad ikke det, at du bliver vant til maskinen, føre til uforsigtighed.

4.3 Brug og pasning af maskiner

• Kontroller, at alle beskyttelsesanordninger er på plads, og at de fungerer.
• Kontroller, at alle maskindele, især de bevægelige, er hele og korrekt monteret.

• Kontroller, at alle knapper og greb fungerer. Vær især omhyggelig med, at afbryderen virker, så du altid kan slukke for maskinen.

• Brug ikke en defekt maskine. Overlad den til et autoriseret serviceværksted til reparation.

• Brug kun tilbehør og reservedele anbefalet af Biltema.
• Brug kun maskinen til det, den er beregnet til. Arbejdet er altid sikrere og hurtigere, när maskinen bruges til det, den er konstrueret til.
• Overskrid ikke maskinens kapacitet.
• Tag altid fat i maskinens håndtag, när maskinen skal bæres. Hold ikke fingeren på afbryderen.
• Undgå utilsigtet start ved at afbryde strømmen før service og reparation, eller når maskinen ikke er i brug.
• Fjern altid nøgler, værktøj og andre løse dele fra maskinen, før den startes.
• Efterlad aldrig maskinen uden opsyn, när motoren kører.
• Rengør maskinen efter brug og tilse den regelmæssigt.
• Opbevar maskinen tørt og beskyttet, udenfor børns rækkevidde.

4.4 Elsikkerhed

• Udsæt ikke elektriske maskiner for regn eller fugt, hvis de ikke er indkapslede til det.
• Håndter ledninger forsigtigt og beskyt dem mod varme, olie og skarpe kanter.
• En eventuel forlængerledning må ikke være oprullet på en kabeltromle. Hele ledningen skal være udrullet.
• Brug kun en rigtigt dimensioneret forlængerledning med henblik på længde og ledningsareal i forhold til udtagets strømstyrke.
• Udendørs må der kun anvendes forlængerledninger, der er godkendt til udendørs brug.
• Undgå kontakt med jordede genstande, f.eks. rør, radiatorer og køleanlæg, når du arbejder med maskinen. Risiko for elektrisk stød øges, når du er jordet.
• Eventuelle reparationer og ledningsudskiftning må kun udføres af autoriseret elektriker.

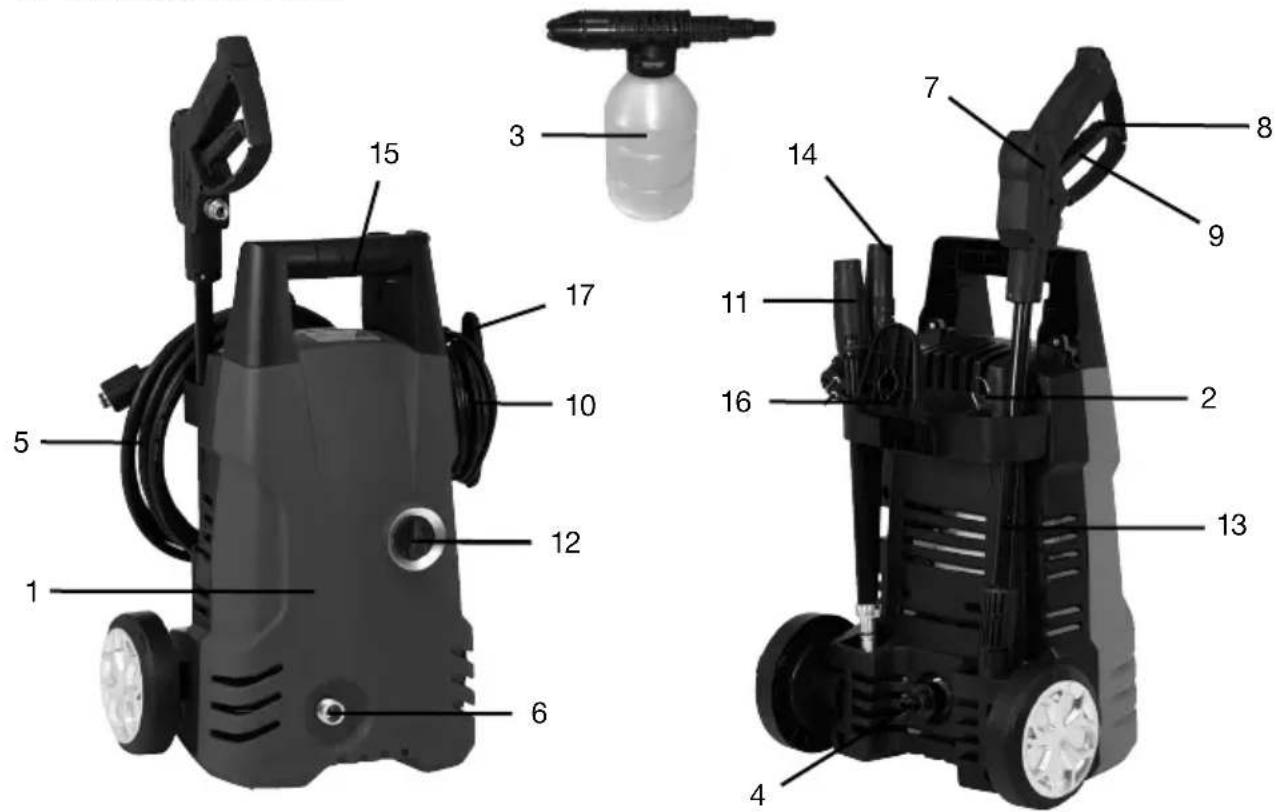

5. OversigtsBiLLeDe

1. Højtryksrenser
2. Rensenål
3. Kemikaliesprøjte
4. Indløb, vand
5. Højtryksslange
6. Udløb, vand
7. Pistolgreb
8. Lås, pistolgreb
9. Aftrækker
10. Ledning
11. Spulemundstykke, indstilleligt
12. Strømafbryder ON/OFF
13. Forlængerrør
14. Turbomundstykke
15. Håndtag
16. Holder, mundstykke
17. Holder, ledning

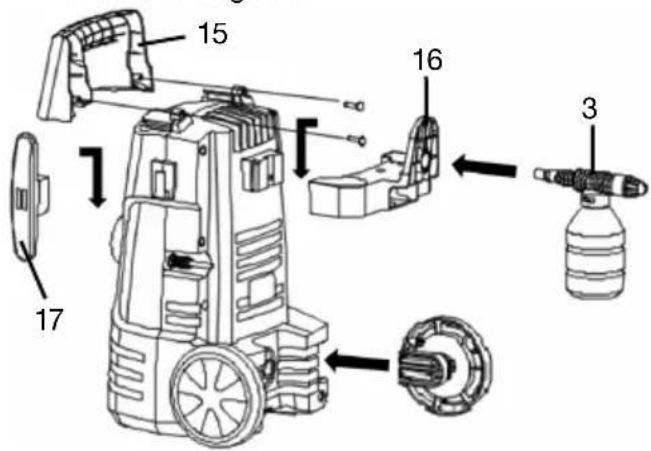

6. MOntering

a. Tryk ledningsholderen (17) ned i sporet på højtryksrenserens side.
b. Tryk mundstykkeholderen (16) ned i sporet på højtryksrenserens bagside.

c. Skru højtryksslangen (5) fast på højtryksrenserens udløb (6).
d. Skru pistolgrebet (7) fast på højtryksslangen (5).
OBS! Slangen skal være rullet helt ud og må ikke rulle sig sammen.
e. Monter spulemundstykket (11) på forlængerrøret (13) og derefter forlængerrøret på pistolgrebet (7).
f. Skru den medfølgende vandkobling fast på indløbet (4). Skru den så tilpas fast, at der ikke kommer vand ud, når højtryksrenseren anvendes.
g. Placer rensenålen (2) på dens plads på renserens bagside.

Ved forkert brug kan højtryksrenseren forårsage person- og tingsskade. Opbevar den altid et sikkert sted, utilgængeligt for børn. Det er absolut forbudt at lege med højtryksrenseren.

7.1 Særlige risici

Risiko for kraftig vandstråle og stænk

• Ifør dig beskyttende tøj og beskyttelsesbriller, så vand-, grus- eller smudsstænk ikke skader dig, hvis du bliver ramt.
• Kontroller, at der ikke befinder sig mennesker uden beskyttelsesudstyr eller husdyr inden for arbejdsområdet.

Risiko for elektrisk stød

• Sæt aldrig et fugtigt stik i stikkontakten.
• Rør ikke ved stikket eller stikkontakten med våde hænder.
• Spul aldrig med vand på maskinen eller andet elektrisk armatur.
• Ved brug af forlængerledning skal elstikkene være beskyttet mod vandstænk.

Risiko for høreskader

- Brug høreværn

7.2 Advarselssymboler på maskinen

Ret aldrig mundstykket og spul ikke vand mod dig selv, andre mennesker, dyr, elektrisk udstyr eller sart materiale.

Advarsel!

Lydniveauet overstiger 85 dB (A), brug høreværn!

Dobbeltisolering

Maskinen er dobbeltisoleret og behøver derfor ikke sluttes til jord. Eventuel reparation må kun udføres af autoriserede fagfolk.

7.3 Sikkerhedsanordninger

Afbryderen (12)

Start - Drej afbryderen til position ON

Start - Drej afbryderen til position OFF

Automatisk stopfunktion

Når pumpehuset har nået det fulde vandtryk, slukkes motoren automatisk ved hjælp af en mikroafbryder.

Pistolgrebet (7) og højtryksslange

På pistolgrebet sidder en lås (8), der forhindrer utilsigtet start. Aktiver låsen, när du afbryder arbejdet.

• Aktiver låsen og tryk aftrækkeren (9) helt ind for starte spulingen.
• Slip aftrækkeren (9) for at standse spulingen.

Brug aldrig højtryksrenseren, hvis pistolgrebet, højtryksslangen eller deres tilkoblinger er defekte.

8. ANVENDELSE

8.1 Spulemundstykkets (11) funktion

Vandstrålens hårdhed og spredning kan justeres med mundstykket. En hård og smal stråle er effektiv mod fastsiddende snavs, men kan skade følsomme flader og bør anvendes med forsigtighed. Ofte er det nemmere og sikrere blot at holde mundstykket tættere mod overfladen i stedet for at øge vandstrålens hårdhed. Ret ikke vandstrålen mod samme punkt i længere tid og ikke tættere på rensefladen end 30 cm.

Mundstykket kan justeres fra en koncentreret stråle til en flad stråle med en spredning på 60°.

OBS! Slip altid aftrækkeren på pistolgrebet før justering af vandstrålens spredning, ellers kan O-ringene i mundstykket beskadiges.

8.2 Turbomundstykket (14)

Turbomundstykket er forsynet med en roterende, koncentreret vandstråle. Arbejdet går hurtigere end med et almindeligt spulemundstykke med koncentreret vandstråle.

OBS! Brug kun turbomundstykket på flader, som ikke tager skade af en koncentreret vandstråle med højt tryk.

8.3 Tiltag før brug

a. Kontroller at:

• ledningen og højtryksslangen er hele
• eventuelle ruder og ventiler på rensefladen er lukket
• fladen, der skal renses, kan tåle højtryksrensning. Visse flader, materialer og overfladebehandlinger kan beskadiges, hvis de rammes af en vandstråle med højt tryk.
• vandtilstrømningen er tilstrækkelig – brug en armeret slange med en dimension på mindst 1/2".

b. Sæt højtryksrenseren på en plan flade, så det ikke kan vælte. Højtryksrenseren kan beskadiges, hvis den vælter.

c. Slut vandslangen (koldt vand) til indløbet (4) og luk helt op for vandet.

d. Monter et egnet mundstykke eller tilbehør. Tryk pistolgrebets aftrækker ind og kontroller, at der kommer vand ud af mundstykket (11). Slip aftrækkeren.

e. Sæt stikket (10) i en stikkontakt med jordfejlsafbryder, der afbryder strømmen, hvis en krybestrøm overskrider 30 mA i 30 ms.

8.4 Rensning

ADVARSEL! Vær forberedt på rekylen i pistolgrebet, når du begynder at spule.

a. Drej strømafbryderen (12) til position ON.
b. Juster spulemundstykket (11), så du be-

gynder med stor spredning på vandstrålen, hvilket giver mindre rekyl og bedre kontrol.

c. Hold pistolgrebet (7) med begge hænder og ret mundstykket mod jorden et stykke fra dig.
d. Tryk pistolgrebets aftrækker (9) ind. Kontroller, at du har en passende spredning på vandstrålen. Slip aftrækkeren. Brug en koncentreret stråle på fastsiddende snavs og mere spredning på løstsiddende snavs.
e. Hold spulemundstykket (11) ca. en meter fra emnet, der skal renses, i en vinkel på 45°. Tryk aftrækkeren (9) ind og juster spulevinklen og afstanden til emnet, så rensningen bliver optimal uden at beskadige overfladen.

OBS!

• Hold aldrig spulemundstykket (11) nærmere end 30 cm fra renseemnet.
• Vær forsigtig ved håndtering af spulemundstykket (11), så der ikke kommer snavs i røret. Det kan forårsage driftsforstyrrelser.
• Tænd altid for vandet, inden du starter maskinen. Hvis maskinen kører tør, beskadiges pumpen.
• Slip altid aftrækkeren (9), när vandstrålen justeres.
• Brug aldrig varmt vand.
• Brug aldrig højtryksrenseren ved minusgrader.
• Under længere tids arbejde bliver motoren varm. Hold pause og lad motoren køle af med jævne mellemrum.

8.5 After brug

e. Tryk aftrækkeren (9) på pistolgrebet ind, og hold den inde i nogle sekunder for at fjerne trykket fra systemet.

f. Rengør maskinen med en ren og tør klud. Vær omhyggelig med at højtryksslangen, pistolgrebet, mundstykket og kemikalie-sprøjten er fri for snavs.

ADVARSEL! Fjern aldrig slanger eller tilbehør fra maskinen, när der er tryk på systemet.

OBS!

- Sluk altid motoren før vandtilførsel, ellers

- Vær forsigtig ved håndtering af spulemundstykket (11) og forlængerrøret (13), så der ikke kommer snavs i rørene. Det kan forårsage driftsforstyrrelser.

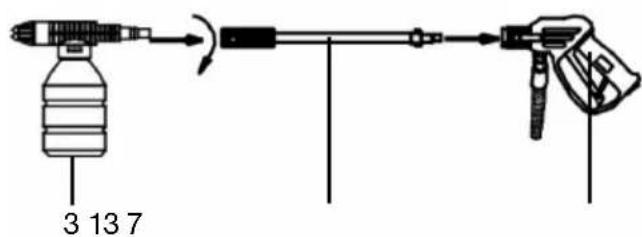

8.6 Rensning med kemikalier/ rengøringsmidler

Påfør kemikalieopløsningen på en tør flade, så kemikalierne i opløsningen kan komme i kontakt med fladen og opløse snavset. Anvend et egnet middel, der er beregnet til højtryksrensere, f.eks. Biltemas Højtryksshampoo.

3 13 7

a. Bland kemikaliet med vand iht. producentens anvisning.
b. Løsn overdelen/dækslet på kemikaliesprøjten og fyld derefter opløsningen i kemikaliesprøjtens beholder. Skru overdelen/dækslet på igen.
c. Fjern spulemundstykket (11) fra forlængerrøret (13) og monter i stedet kemikaliesprøjten på forlængerrøret.
d. Påfør opløsningen jævnt over fladen, der skal rengøres. På lodrette flader startes nedefra og sprøjtes opad.
e. Lad kemikalierne i opløsningen virke i nogle minutter. Brug eventuelt en børste og skrub meget snavsede flader. Lad aldrig opløsningen tørre ind.
f. Fjern kemikaliesprøjten fra forlængerrøret (13) og sæt mundstykket (11) på igen. Spul fladen med rent vand.
g. Skyl kemikaliesprøjtens beholder og mundstykke med rent vand efter brug.

ADVARSEL! Anvend kun kemikalier, der er beregnet til brug med højtryksrenser. Brug ikke let antændelige, giftige eller ætsende kemikalier.

8.7 Rensetips

• Bil, båd & campingvogn – Påfør først Biltema Højtryksshampoo nedefra og opad med kemikaliesprøjten (3). Lad shampooen virke i nogle minutter og spul derefter skummet væk med en bred vandstråle.
• Fælge – Påfør Biltema Fælgrens med spraydåsen, lad midlet virke i nogle minutter, og spul det derefter bort med en bred vandstråle. Hvis spulemundstykket (11) er for tæt ved, eller strålen er for koncentreret, kan det kraftige vandtryk beskadige dækket.
• Havemaskiner – Spul først det grove snavs væk. Påfør derefter rengøringsmiddel med kemikaliesprøjten (3). Spul med rent vand.
• Stenbelægninger og betongulve – Brug turbomundstykket (14) eller påfør et egnet rengøringsmiddel og spul derefter rent med spulemundstykket (11) med en bred vandstråle.
• Tagrender – Brug spulemundstykket (11) med bred stråle og spul mod nedløbsrøret. Vær omhyggelig med, at du ikke spuler under taget.
• Murværk, træ – Juster afstanden (trykket) efter overfladens beskaffenhed.

9. TRANSPORT OG OPBEVARING

Fjern højtryksslangen (5), pistolgrebet (7) og spulemundstykket (11) fra højtryksrenseren (1). Rengør og opbevar den sikkert og tørt og utilgængelig for børn. Opbevar højtryksrenseren i et rent og tørt rum med en temperatur over +5° C.

OBS! Hvis højtryksrenseren udsættes for frost, er der risiko for, at pumpehuset og pakningerne tager skade.

10. SERVICE OG VEDLIGEHOLDELSE

Advarsel!

• Fjern ledningen (10) fra stikkontakten før service og reparation.
• Fabriksindstillinger må ikke ændres, og plomberinger må ikke brydes.

10.1 Serviceinstruktioner

Højtryksrenseren er fremstillet til minimal vedligeholdelse. Smør o-ringene i koblingerne regelmæssigt.

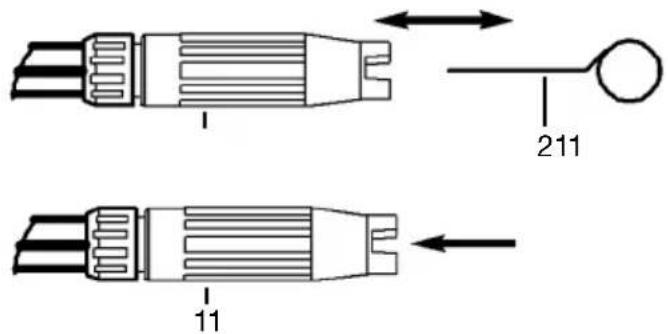

Rengøring af spulemundstykke (11)

a. Kontroller, at der er slukket for vandet, og at ledningen (10) er fjernet fra stikkontakten.
b. Hold aftrækkeren (9) inde i nogle sekunder og fjern derefter spulemundstykket (11) fra forlængerrøret (13).

c. Drej spulemundstykket (11) til positionen med koncentreret stråle, så sprederbladene er så langt fra hinanden som muligt.
d. Før det medfølgende renseværktøj (2) ind i dysens hul og træk det frem og tilbage, indtil snavset er fjernet fra hullet i dysen.
e. Spul vand på dysen bagfra i pilens retning i 45 sekunder, så snavset fjernes fra indersiden af røret. Ellers sætter snavset sig fast i dysen, når højtryksrenseren bruges næste gang.

1 211 11

10.2 Fejlfinding

PROBLEM ÅRSAG OG AFHJÆLPNING

Ujævn vandstråle eller pulserende tryk.	A. Snavset spulemundstykke (11). Sluk højtryksrenseren og rens mundstykket (11) og dets dyse.
Motoren starter ikke eller stopper pludseligt.	A. Kontroller elnettets sikring.B. Kontroller, at der ikke lækker vand.C. Overophedningssikringen kan være udløst. Lad højtryksrenserens motor køle i 5 minutter.D. Forlængerledningen er for lang i forhold til ledningsarealet, eller den er oprullet.
Svagt tryk.	A.Pumpen suger luft. Kontroller, at vandindløbets kobling og slange er tætte.B. Kontroller, at vandhanen er helt åben, og at vandgennemstrømningen er tilstrækkelig.C. Filter, ventiler eller slanger skal renses.D. Dysen i mundstykket er defekt.E. Ikke original dyse eller mundstykke.
Motoren starter og stopper af sig selv.	A.Vandlækage; lokaliser lækagen og afhjælp den. Kontroller især indløbstilslutningen (4).
Der lækker vand fra chassiset.	A. Kontroller først indløbstilslutningen (4).B. Overlad maskinen til et autoriseret værksted.

11. EL-AFFALD

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afleveres der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC)
