BRUGSANVISNING WD 2400/70 Biltema

Oppbevar bruksanvisningen på et sikkert sted i tilknytning til maskinen. Ved et eventuelt salg skal bruksanvisningen følge med maskinen.

2. TEKNISKE DATA

Art.nr.: 17-448
Modell:....Våt- og
tørrstøvsuger WD 2400/75

Spenning/frekvens: ..... 230 V\~ 50 Hz

Effekt: 2 x 1200 W

Beholder: 75 liter

Luftmengde én motor: . . . 132 m³/h

Sugeeffekt én motor: . . . . 240 W

Luftmengde to motorer: . . . 198 m³/h

Sugeeffekt to motorer: ... 360 W

Vakuumtrykk: 15,5 kPa

Slange: 2,6 m

Rør, ytterdiameter:....38 mm

Kabel:....7 m

Lydnivå: 82 dB(A)

Maskinen er beregnet for:

Maskinen er ikke beregnet for:

- Sug ikke opp lettantennelige væsker så som bensin, diesel m.m., og støvsug ikke i miljøer der slikt kan finnes.

7.2 Sikkerhetssymboler

- Motorene må ikke startes samtidig, start én om gangen.

Beholderen skal tömmes när den er full eller sugeeffekten er redusert.

Beholderen skal tömmes när den er full, eller sugeeffekten er redusert.

Denne manual indeholder vigtige informationer om produktets brug og sikkerhedsrisici mm. Vi opfordrer alle brugere til at læse manualen inden brug og at være særligt opmærksomme på følgende advarsler:

ADVARSEL! Risiko for alvorlige ulykker.

OBS! Risiko for mindre person- eller maskinskade.

Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer evt. ikke altid er i overensstemmelse med maskinen. Eksempler på sådanne detaljer kan være farver på ledninger eller udformning og placering af knapper og greb.

Opbevar manualen et sikkert sted i forbindelse med maskinen. Ved eventuelt salg skal manualen følge maskinen.

2. TEKNISKE DATA

Art. nr.: 17-448
Model: ...... Våd- og
tørstøvsuger WD 2400/75

Spænding/frekvens: ..... 230 V\~ 50 Hz

Effekt: 2 X 1200 W

Beholder: 75 liter

Luftmængde én motor: ... 132 m³/t

Sugeffekt én motor:.....240 W

Luftmængde to motorer: .. 198 m³/t

Sugeffekt to motorer: .... 360 W

Vakuumtryk: 15,5 kPa

Slange: 2,6 m

Rør, yderdiameter:....38 mm

Ledning: 7 m

Lydniveau: 82 dB(A)

Isolationsklasse: ..... II

Maskinen er beregnet til:

• opsugning at snavset støv og vand
• indendørs brug i husholdninger, kontorer og hoteller m.m.

Maskinen er ikke beregnet til:

• opsugning af varme materialer, der kan forårsage brand såsom varm aske, glødende cigarette m.m.
• brændbare, eksplosive eller ætsende væsker såsom benzin, diesel, opløsningsmidler, syrer, lud m.m.
• brandbart, eksplosivt støv fra f.eks magnesium, aluminium m.m.
• sundhedsfarligt støv såsom asbest m.m.

4. GENERELLE SIKKERHEDSFORSKRIFTER

• Kontrollér inden brug, at strømudtagets spænding stemmer overens med maskinens tekniske data.
• Våd- og tørstøvsugeren skal anvendes i overensstemmelse med instruktionerne i denne manual.
• Brug kun anbefalet tilbehør og reservedele.
• Sluk for våd- og tørstøvsugeren og tag ledningen ud af stikkontakten før tømning, reparation og opbevaring.
• Brug ikke våd- og tørstøvsugeren i nærhe- den af brandbare stoffer som f.eks. benzin.
• Hold våd- og tørstøvsugeren væk fra varme apparater som ovne, varmeblæsere, kaminer og lignende.
• Elkablet skal håndteres forsigtigt: Undgå at trække i det, brug det ikke som håndtag, klem det ikke i døre, kør ikke over det med våd- og tørstøvsugeren og træk det ikke omkring skarpe kanter. Hold det væk fra varme overflader.
• Brug kun korrekt dimensionerede forlængerledninger.
• Sluk for våd- og tørstøvsugeren på af-bryderen, inden du trækker stikket ud af eludtaget.
• Træk ikke i elkablet uden at holde på stikket, når det skal trækkes ud af eludtaget.
• Stop ikke genstande ind i åbningerne. Åbningerne må ikke blokeres. Fjern støv, hår og andet, der kan reducere luftstrømmen.

• Brug ikke våd- og tørstøvsugeren uden HEPA-filter og stofffilter.

• Brug ikke våd- og tørstøvsugeren uden-dørs.

• Udsæt ikke støvsugeren for regn eller vandstænk.
• Bru ikke våd- og tørstøvsugeren, hvis sugeslangen er revnet eller knækket. Bøj/buk ikke slangen for hårdt, da den så kan knække. Det kan beskadige beholderen og/eller motorerne.
• Sug aldrig vand op ved at stikke røret eller mundstykket ned under vandoverfladen. Hvis der ikke kommer luft med, er der risiko for, at beholderen og/eller motorerne bliver beskadiget.
• Sluk straks for motorerne, hvis der kommer væske ud af apparatet ved våd- og tørstøv-sugning.
• Brug ikke våd- og tørstøvsugeren, hvis stoffiltret er fugtigt.
• Brug ikke produktet, hvis elkablet er revnet. Lad en autoriseret reparatør udskifte det.
• Sæt aldrig en fugtig stikkontakt i eludtaget.
• Våd- og tørstøvsugeren skal opbevares indendørs i et køligt og tørt rum.
• Ifølge EN 60335-1:2012 kan dette apparat anvendes af børn fra 8 år og opefter og af personer med nedsatte fysiske eller mentale evner eller manglende erfaring eller viden, hvis de overvåges eller har fået instruktioner om sikker brug af apparatet og forstår de involverede risici. Lad ikke børn lege med apparatet. Rengøring og vedligeholdelse må ikke foretages af børn uden opsyn.

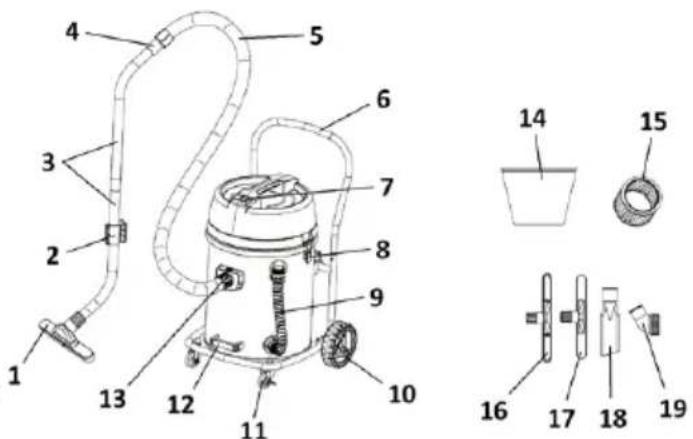

5. OVERSIGTSBILLEDE

1. Mundstykke

2. Ophængningskrog

3. Rør

4. Håndtag

5. Slange

6. Skydehåndtag

7. Strømafbryder ON/OFF (2 stk.)

8. Kviklås (2stk.)

9. drænslange

10. Bagerste hjul

11. Forreste hjul

12. Tømningshåndtag

13. Indsugning

14. Stoffilter

15. HEPA-filter

16. Vådmundstykke

17. Gulvmundstykke

18. Smalt mundstykke

19. Børstemundstykke

6. MONTERING

a. Løsn kviklåsen (8) og løft låget. Tag hjulene og tilbehøret, der ligger i beholderen, frem. Kontrollér, at der ikke mangler noget sammenlignet med oversigtsbilledet.

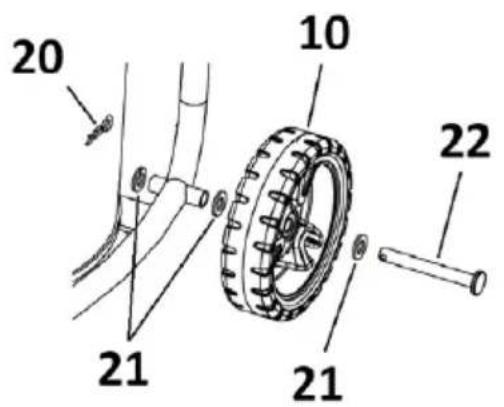

b. Monter skiven (21), bagerste hjul (21) og skiven (21) på hjulakslen (22). Før hjulakslen ind i rammen og monter skiven (21), afslut med splitten (20).

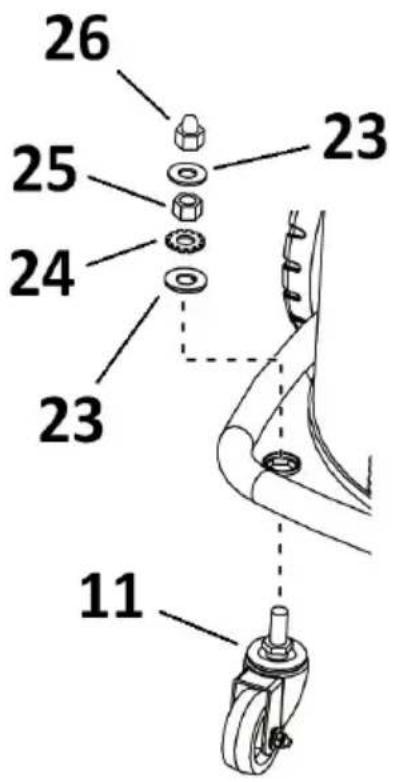

c. Før det forreste hjul (11) inde i hullet i bundpladen. Monter skiven (23), låseskiven (24), møtrikken (25), skiven (23) og afslut med kupolmøtrikken (26).

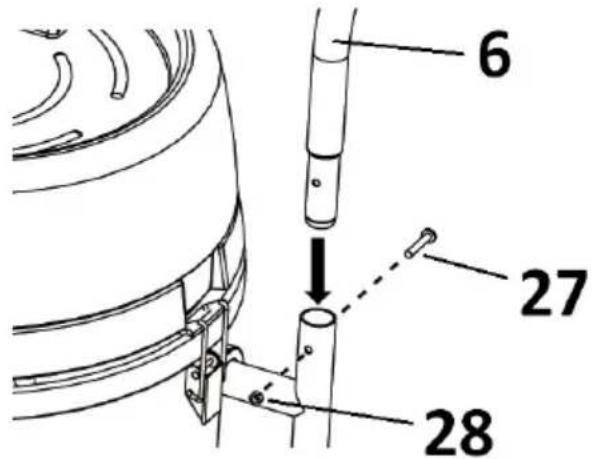

d. Monter håndtaget (6) i rammen. Før skruen (27) ind i hullet og sku møtrikken fast (28).

e. Saml rørenes (3) lige ender og monter slangen (5) ved at vride den over den grovere/øvre del af røret (3). Slut slangen (5) til indsugningen (13). Monter det ønskede mundstykke (16-19) på rørets nederste del (3).

7. SÄERLIGE

SIKKERHEDSFORSKRIFTER

Ved forkert brug kan våd- og tørstøvsugeren forårsage skader på personer og ting.

7.1 Risici ved brug

Risiko for elektrisk stød.

• Udsæt ikke elkablet eller dettes stik for fugt.
• Händter ikke våd- og tørstøvsugeren med våde hænder.
• Brug aldrig våd- og tørstøvsugeren med beskadiget elkabel eller kontakt. Eventuel udskiftning af kablet skal foretages af en autoriseret elektriker.

- Udsæt ikke motordelen for fugt, aftør den aldrig med en fugtig klud.

- Rengør eller reparer aldrig våd- og tørstøvsugeren, hvis stikkontakten er tilsluttet eludtaget.

Risiko for bevægelige dele

• Våd- og tørstøvsugerens indssugningstryk skabes af to motorer med roterende rotor. Hold hår, løstsiddende tøj, fingre og andre legemsdele væk fra åbninger og bevægelige dele.
• Rengør eller reparer aldrig våd- og tørstøvsugeren, hvis stikkontakten er tilsluttet eludtaget.

Risiko for brand eller eksplosion

• Sug ikke noget op, der brænder eller ryger, f.eks. cigaretter, tændstikker eller varm aske.
• Sug ikke letantændelige væsker såsom benzin, diesel osv. op, og vådsug ikke i miljøer, hvor der forefindes sådanne.

7.2 Sikkerhedssymboler

Våd- og tørstøvsugeren er dobbeltisoleret og må kun repareres af en godkendt elektriker.

8. BETJENING

8.1 Strømafbrydernes (7) funktion Vådsugeren har to motorer, som tændes/slukkes på en separat strømafbryder (7).

I ON - starter motor.
0 OFF - slukker motor.

Advarsel!

• Motorerne må ikke startes samtidig, start en ad gangen.
• Fjern aldrig stikkontakten fra eludtaget, när motorerne kører. Sluk altid först motorerne med strømafbryderne (7).
• Tilslut aldrig stikkontakten til eludtaget, hvis en af strømafbryderne (7) står på I (ON).
• På strømafbryderne (7) sidder der en fugtsikring, der beskytter dem mod indtrængning af vand. Hvis denne beskyttelsesanordning er snavset, skal den skiftes.

8.2 Tørstøvsugning

a. Monter slangen (5) i indsugningen (13) sæt forsigtigt mundstykket i røret (3).
b. Kontroller, at strømafbryderne (7) står i 0. Tilslut ledningen til eludtaget.

c. Start først en motor med strømafbryderen (7) og indstil den ønskede sugekraft. Start derefter evt. den anden motor. Begynd at vådsuge.
d. Når arbejdet er færdigt, slukkes motorerne med strømafbryderne (7), og derefter trækkes stikkontakten ud af eludtaget.

8.3 Tømning af beholder, tørstøvsugning

Beholderen skal tömmes, när den er fuld, eller sugeeffekten er blevet mindre.

Advarsel! Stikkontakten må ikke være tilsluttet eludtaget ved tømning.

a. Åbn kviklåsen (8), og løft våd- og tørstøvsugerens motordel af.
b. Løsn låsegrebene (30) mod uret.
c. Tøm indholdet ved at vippe støvsugeren og løfte i tømningshåndtaget (12). Rengør beholderen efter behov.
d. Kontroller filtret, rengør efter behov.
e. Sæt motordelen tilbage. Kontroller, at motordelen er fastlåst af kvikläsen (8), og spænd låsehåndtagene (30) med uret.

8.4 Vådsugning

a. Monter slangen (5) i indsugningen (13) og sæt vådmundstykket (16) på røret (3).
b. Sørg for, at kontraventilen (29) i motordelen fungerer.

c. Kontroller, at strømafbryderne (7) står i 0. Sæt stikket i stikkontakten.
d. Start en eller to motorer med strømafbryderne (7) afhængigt af den ønskede sugekraft, og start arbejdet.

e. Når arbejdet er færdigt, slukkes motoren med strømafbryderen (7), og stikket tages ud af eludtaget.
f. Efter afsluttet arbejde rengøres beholderen og stoffiltret (14). Disse skal være tørre, før de igen monteres.

OBS! Efter vådsugning skal der altid suges luft med samtidig, da våd- og tørstøvsugeren ellers kan tage skade.

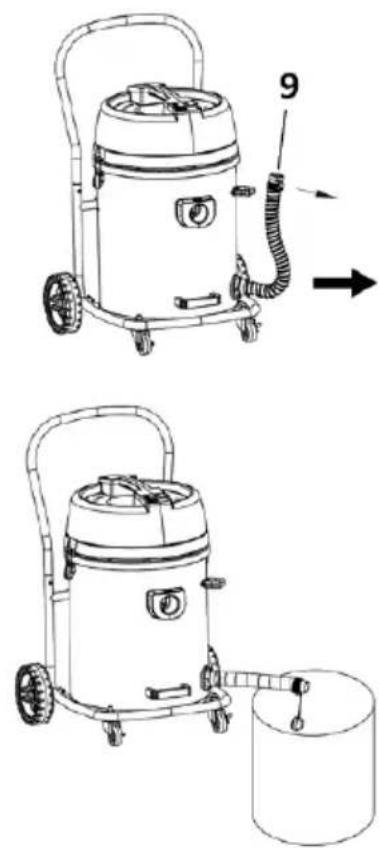

8.5 Tømning af beholder, vådsugning

Beholderen skal tømmes, när den er fuld, eller sugeeffekten er blevet mindre.

Advarsel! Stikkontakten må ikke være tilsluttet eludtaget ved tømning.

a. Løsn drænslangen (9) fra ophænget.
b. Placer drænslangen over et egnet opsamlingskar.
c. Fjern låget fra drænslangen, og tøm vandet ud.
d. Efter tømning sættes låget tilbage på dræn- slangen, der hænges tilbage på ophænget.

9. OPBEVARING

Opbevar våd- og tørstøvsugeren rengjort i et tørt og frostfrit rum. Tilbehøret kan opbevares i maskinens holder. Ved opbevaring må stikkontakten ikke være tilsluttet et eludtag.

10. VEDLIGEHOLDELSE Advarsel!

Stikkontakten må ikke være tilsluttet et eludtag ved rengøring og reparation.

OBS! Rengør filtrene, når de er snavsede, eller når våd- og tørstøvsugerens sugeffekt er blevet mindre. Brug aldrig våd- og tørstøvsugerens uden filter.

11. MILJ∅

EL-AFFALD

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afleveres der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC)
